be quiet! Dark Power Pro 13 1600 W - test cyfrowego zasilacza ATX 3.0

Okablowanie be quiet! Dark Power Pro 13 1600 W

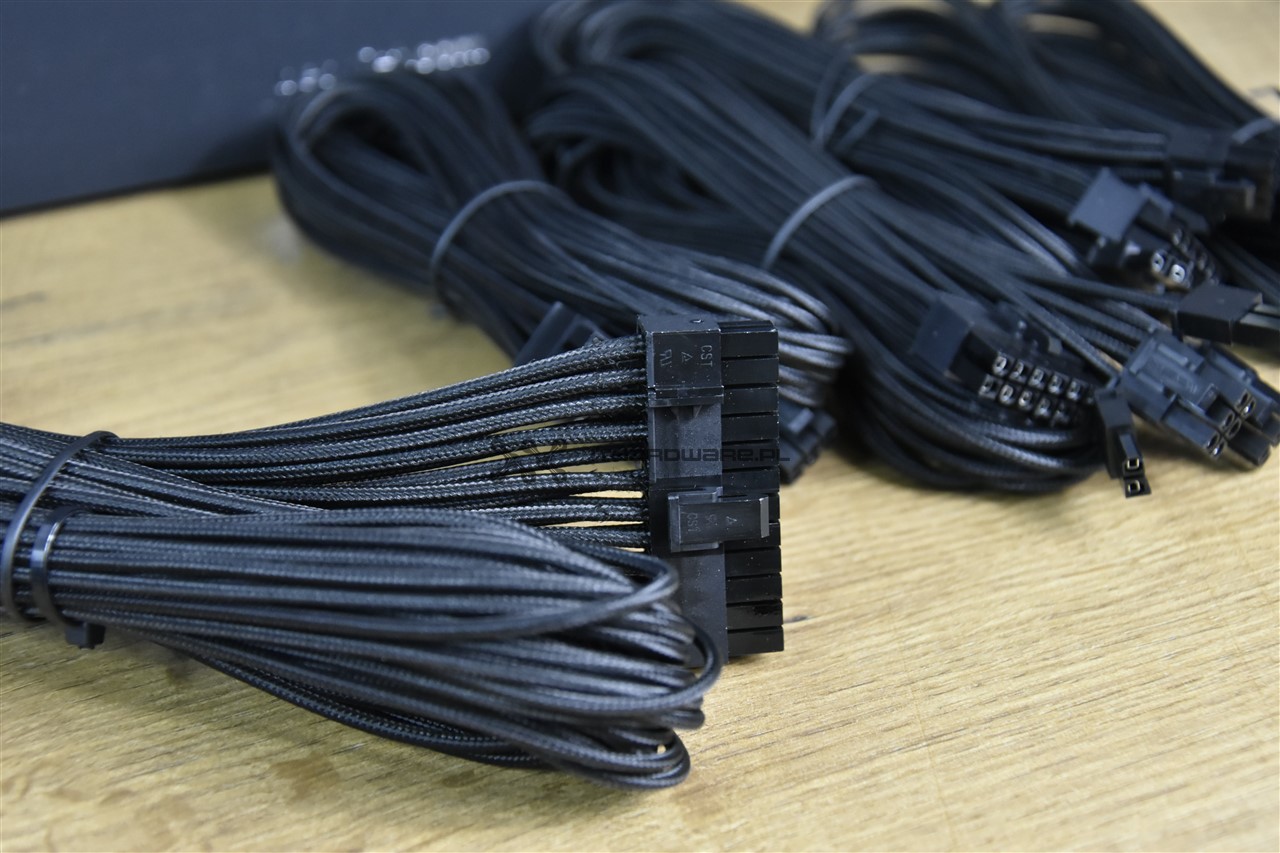

Producent wykorzystał kable o przekroju przewodów 16 i 18 AWG (American Wire Gauge, niższy numer oznacza większy przekrój). Całość okablowania jest odpinana i odpowiednio oznaczona na wtykach. Przewody wysokoprądowe, czyli te zasilające procesor czy kartę graficzną (ATX24, EPS, PCI-E), wykonano z przewodów 16 AWG. Pozostałe wiązki korzystają z przewodów 18 AWG. Ponadto, dla napięć +3,3 V, +5 V oraz +12 V mamy dodatkowe przewody zwrotne do wtyku ATX 24-pin. Ma to pozytywnie wpływać na regulację napięć. Całe okablowanie, oprócz kabli 12VHPWR 600W, wykonano z przewodów w indywidualnym oplocie paracord.

1.
2.
3.
4.

  Poprzedni   Następny

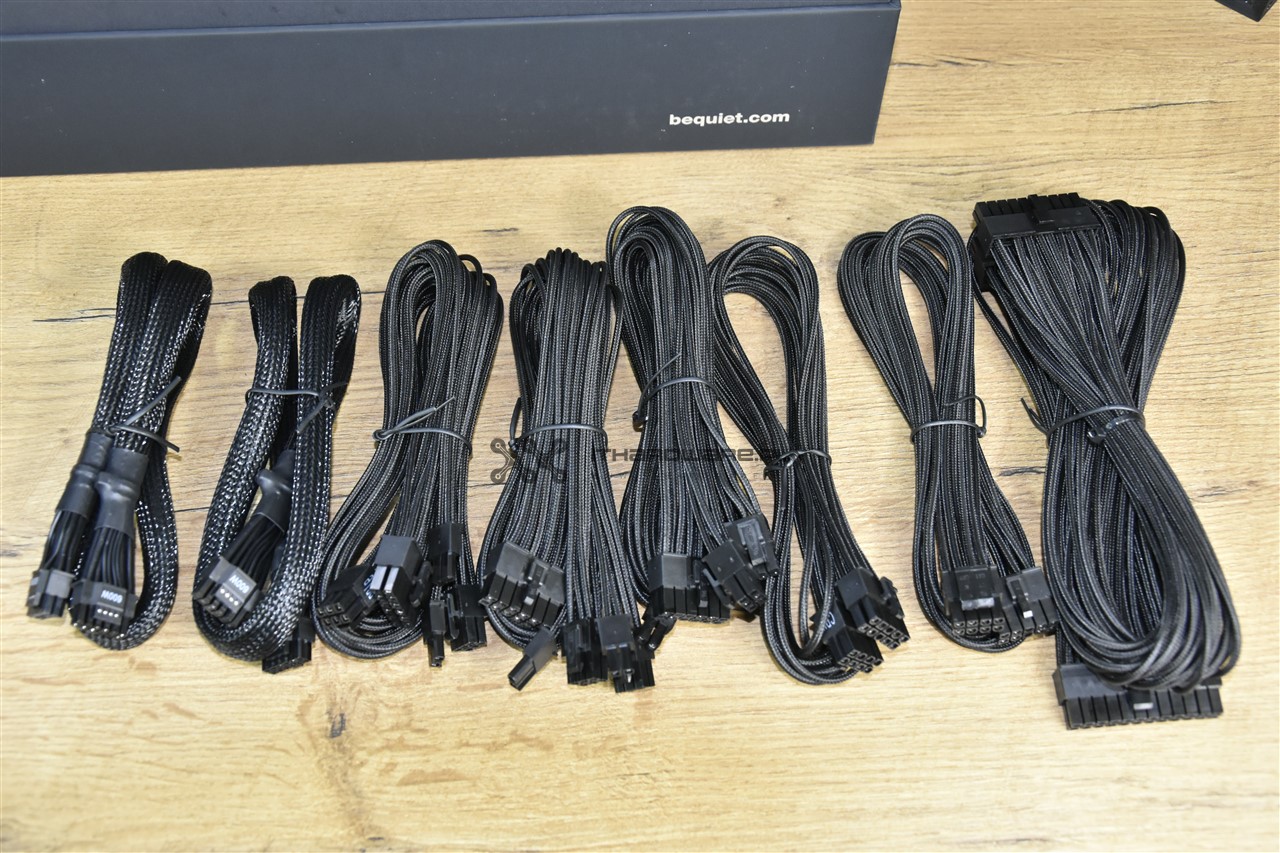

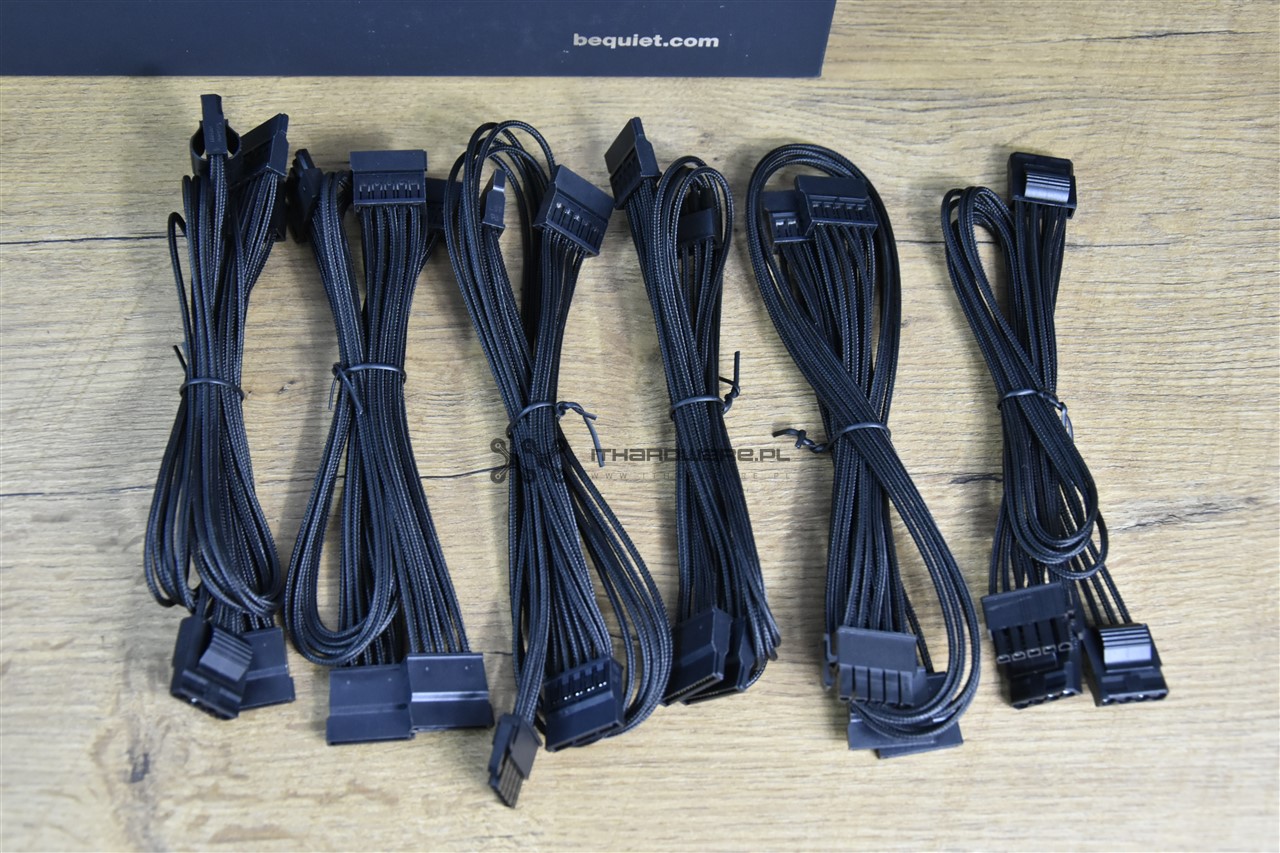

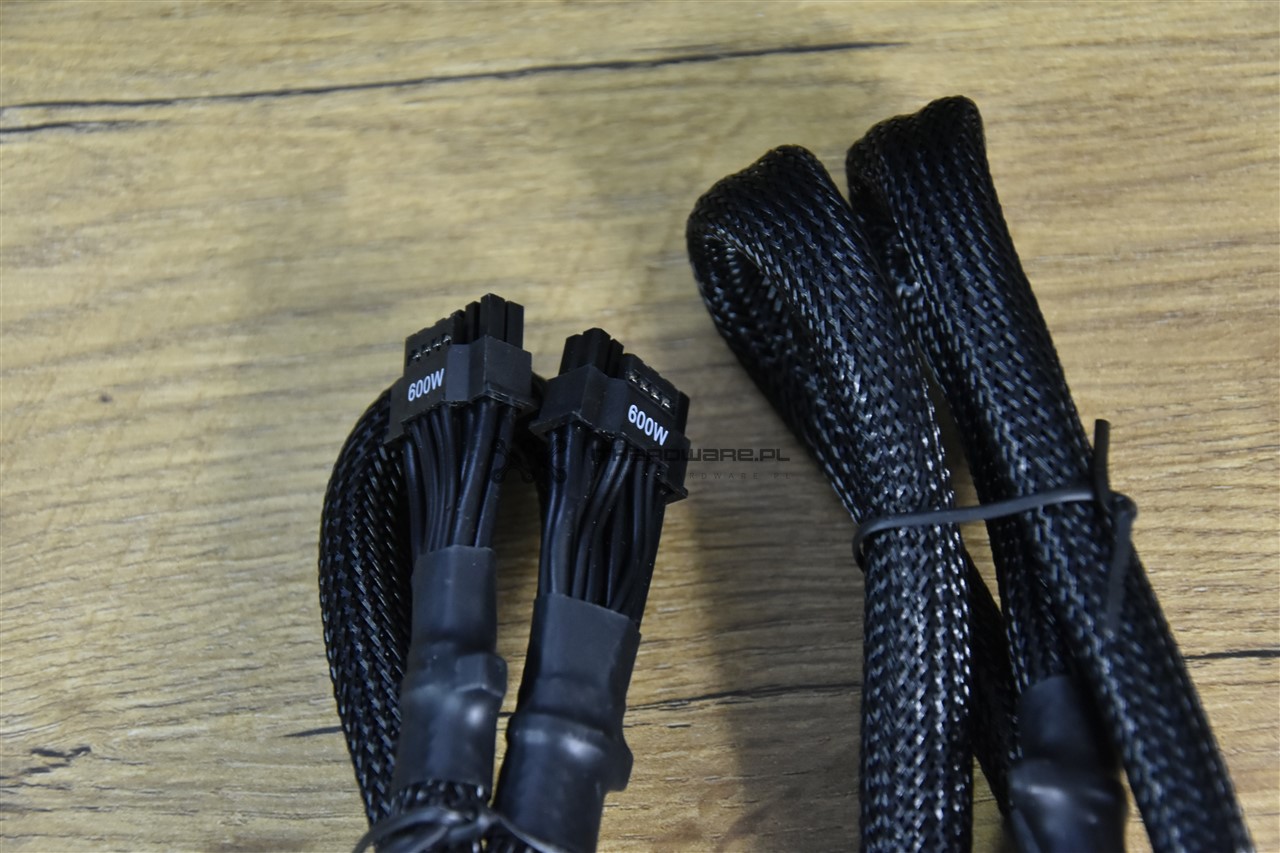

Do dyspozycji oprócz wiązki głównej 24-pin mamy dwa kable EPS (jedno jest z dzielonym złączem 2 x 4-pin), sześć wtyczek PCI-E 6+2-pin (każda na osobnym kablu) oraz dwa przewody 12VHPWR 600W do zasilania nowoczesnych kart graficznych. Nośniki danych lub różnego rodzaju kontrolery podłączymy sześcioma wiązkami, z czego cztery są ze złączami SATA, jedna z Molex oraz jedna jest mieszana. Dla dysków otrzymujemy więc łącznie aż 16 wtyczek typu SATA. Złączy Molex z kolei mamy do dyspozycji pięć. Przewody są długie. Wiązka EPS mierzy 70 cm, więc bez konieczności stosowania przedłużek zasilimy płytę główną (kabel ATX mierzy 60 cm). Wiązki jednak nie układają się dobrze z powodu indywidualnego oplotu, ale tutaj z pomocą przychodzą dostarczane w zestawie grzebienie do układania przewodów oraz opaski rzepowe do aranżacji okablowania w obudowie.
