Analiza elektroniki be quiet! Dark Power Pro 13 1600 W (strona pierwotna)

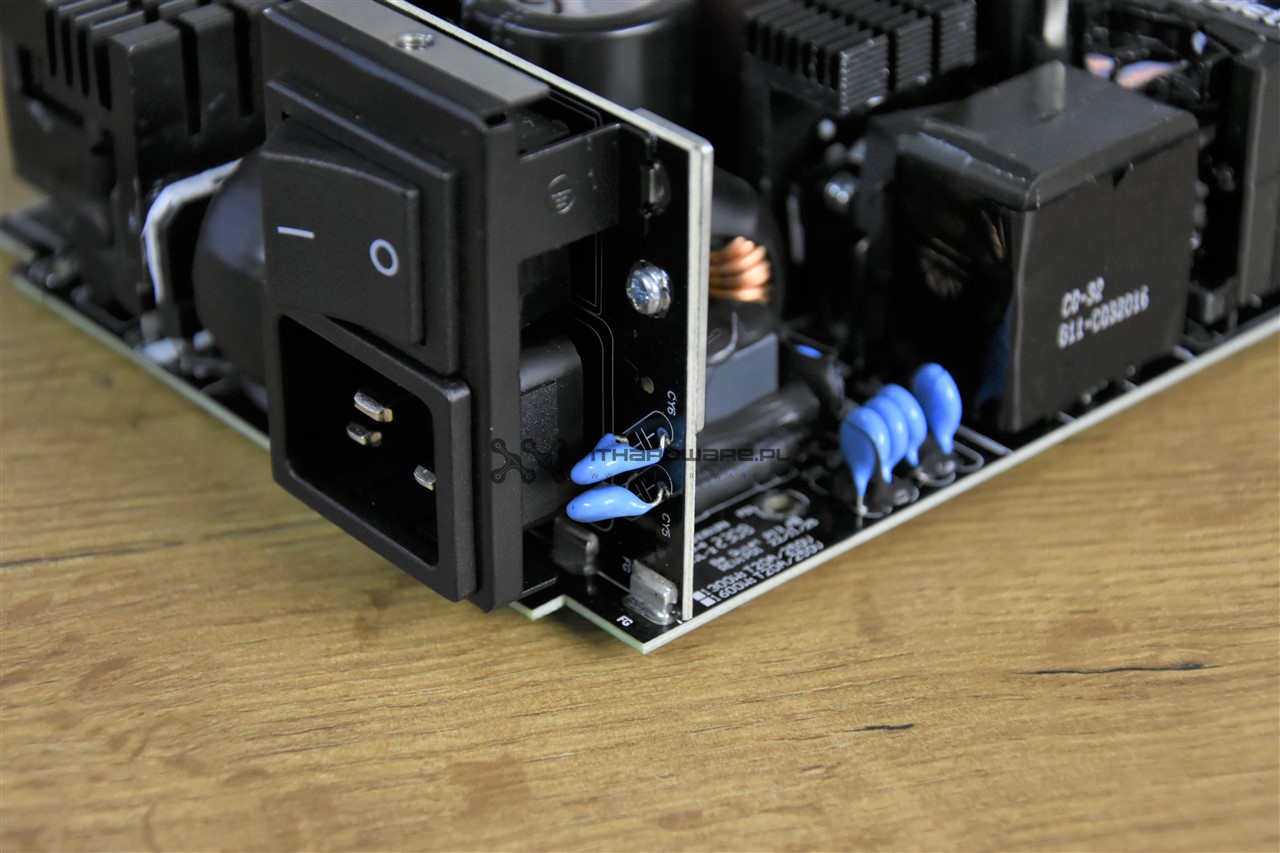

Etap filtrowania zaczyna się na wtyku zasilania, gdzie bezpośrednio do niego przylutowano dodatkową PCB, na której znajdziemy dwa kondensatory ceramiczne typu Y (niebieskie).

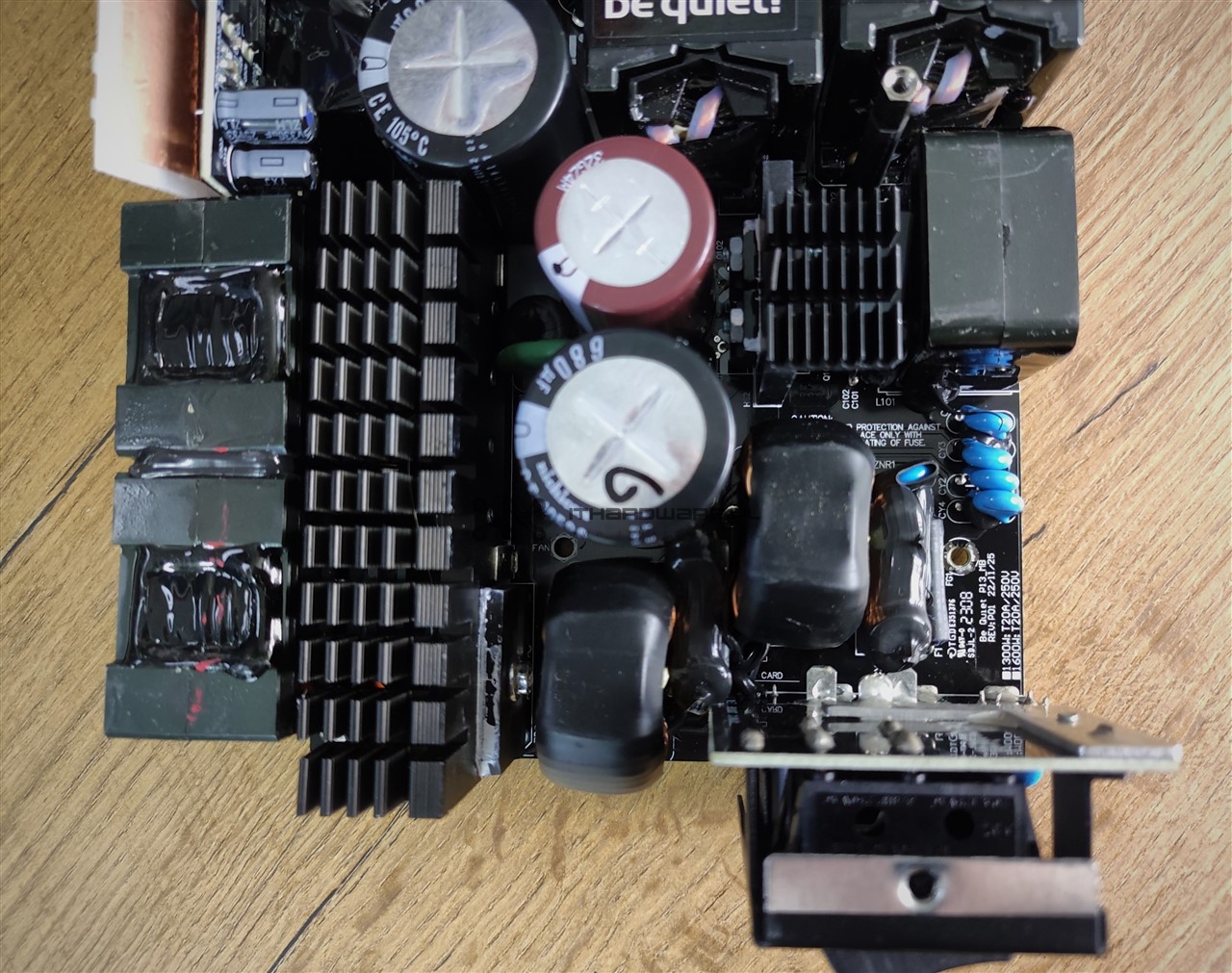

Kolejny etap filtrowania znajduje się na głównym laminacie oraz pionowej płytce przy krawędzi PSU, gdzie mamy:
- kolejne cztery kondensatory ceramiczne Cy,
- dwie cewki z rdzeniem ferrytowym,
- warystor,
- bezpiecznik rurkowy,
- dwa kondensatory poliestrowo-metalizowane typu X (szary).

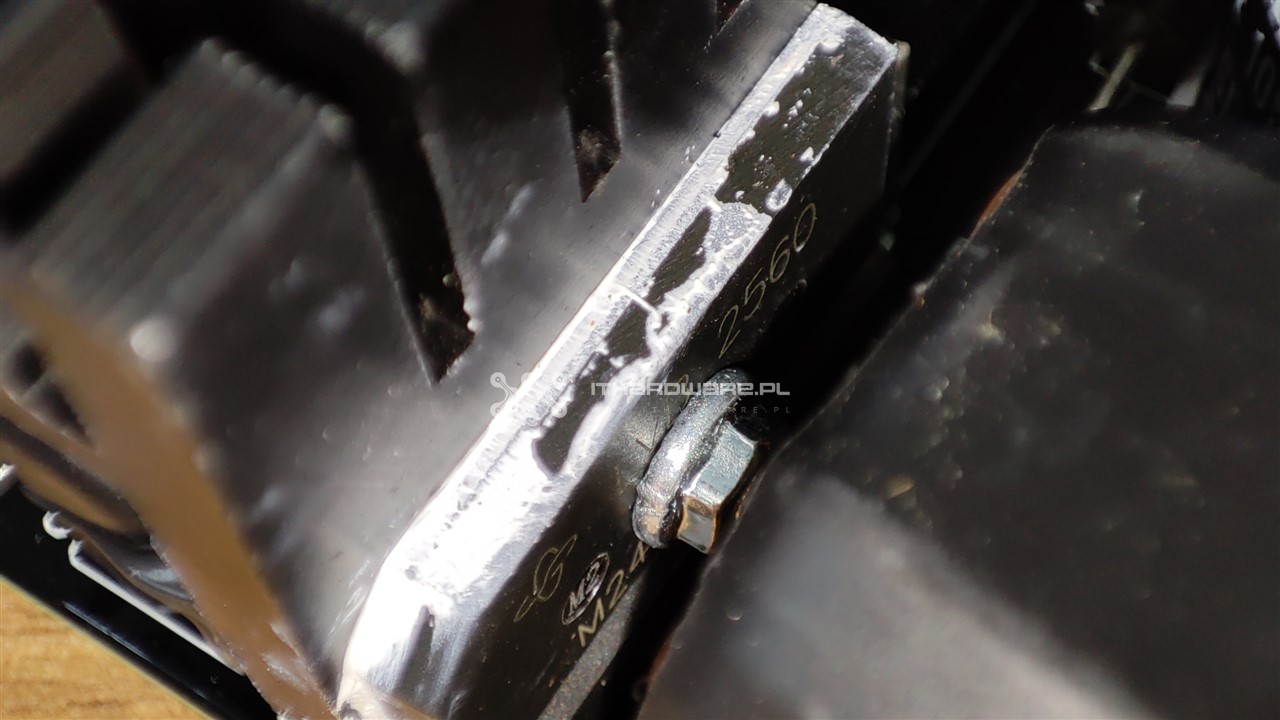

Etap filtracji napięcia wejściowego jest bardzo dobry. Za tą sekcją znajduje się aluminiowy radiator, do którego przylegają dwa 25 A mostki prostownicze LVB2560, połączone równolegle.

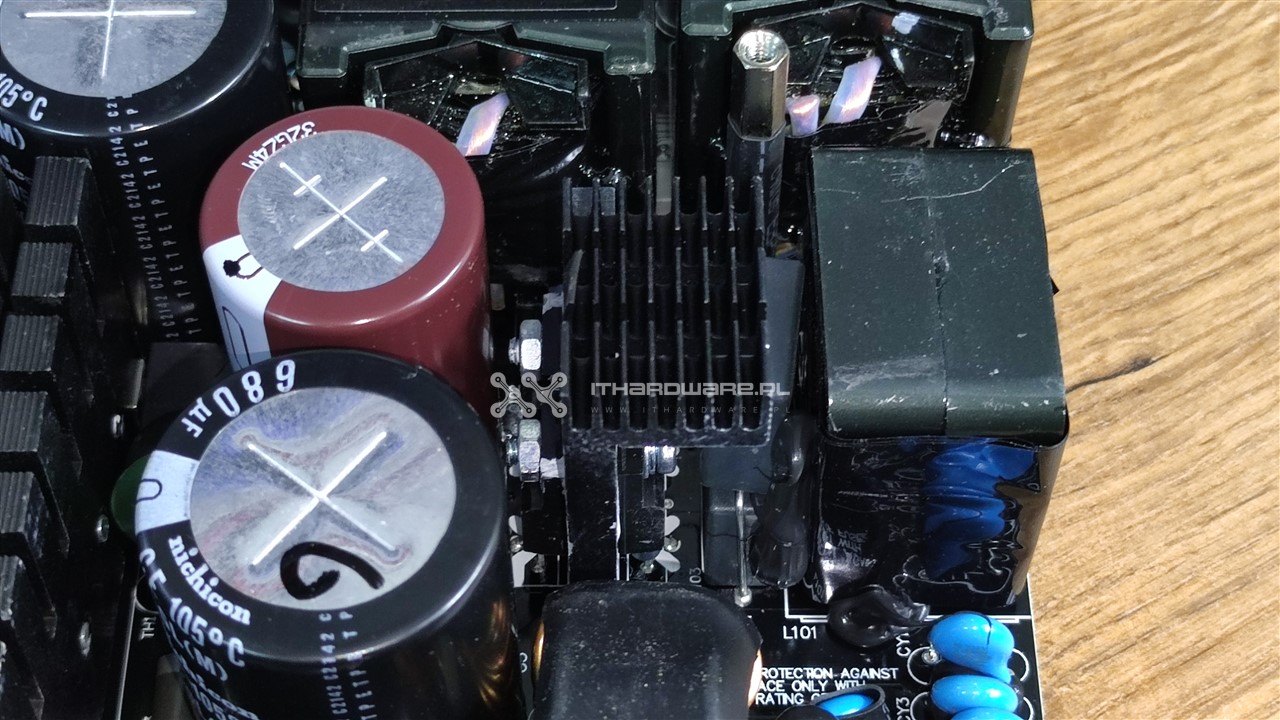

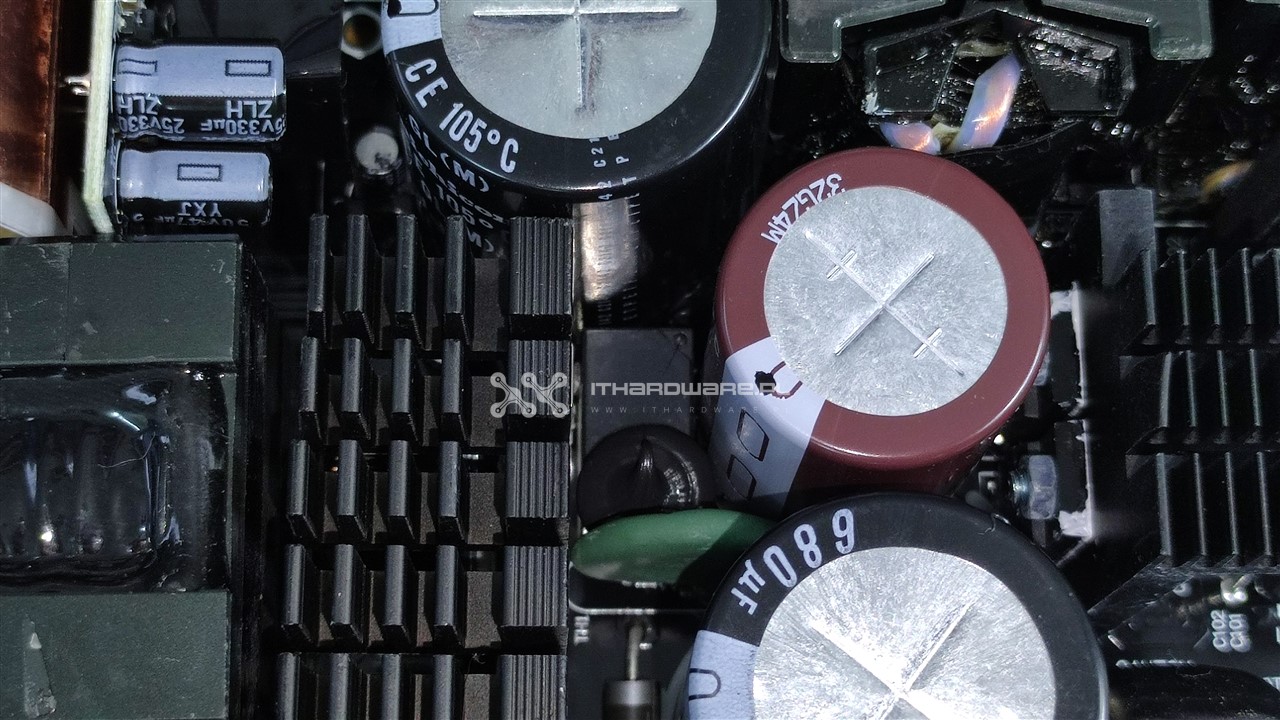

W układzie APFC mamy trzy wysokonapięciowe kondensatory filtrujące japońskiej produkcji - dwa Nichicon GL oraz Nippon Chemi-Con serii KMW o łącznej pojemności 1830 µF na 400 V, certyfikowane do pracy przy maksymalnej temperaturze 105 °C. Ich żywotność wynosi 2000 godzin.

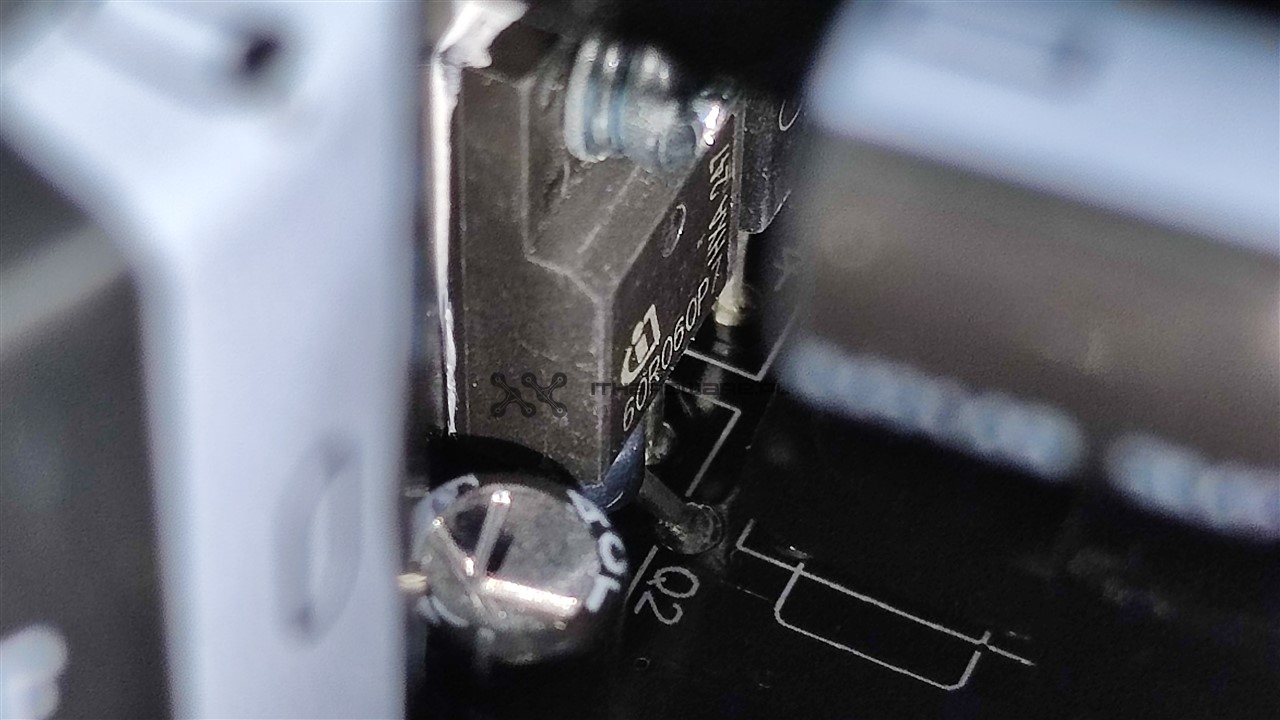

W układzie aktywnego PFC znajdziemy dwa MOSFETy Infineon IPW60R060P7. Cechują się one parametrem RDS(on) na poziomie 60 mΩ i mogą dostarczyć do 48 A w trybie ciągłym przy 25 °C. Ponadto mamy dwie 10-amperowe diody Schottky’ego Infineon IDH10G65C6.

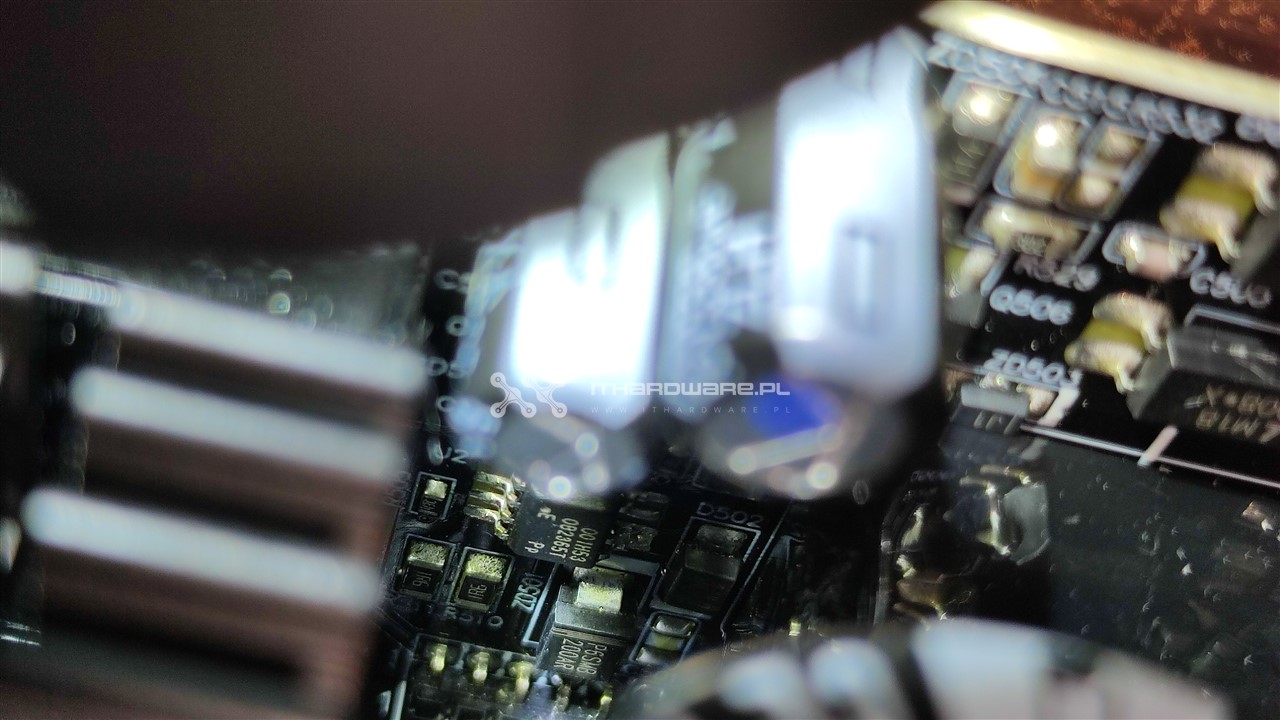

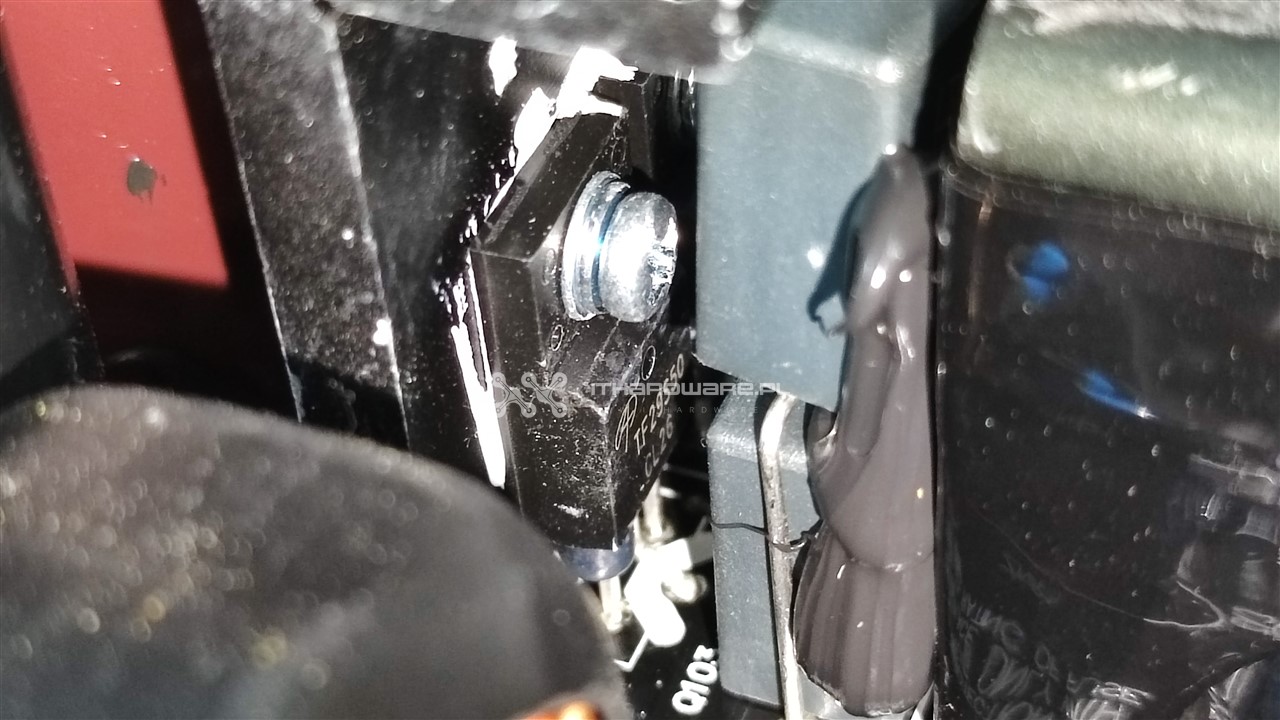

Za radiatorem APFC mamy kolejny radiator z czterema tranzystorami kluczującymi działającymi w topologii pełnego mostu, a dokładnie AOTF29S50. Cechują się one parametrem RDS(on) na poziomie 150 mΩ i mogą dostarczyć do 29 A w trybie ciągłym przy 25 °C. Obok znajdziemy elementy układu rezonansowego LLC. Przy kondensatorach widać termistor NTC oraz przekaźnik, które realizują zabezpieczenie przed dużymi prądami rozruchowymi.

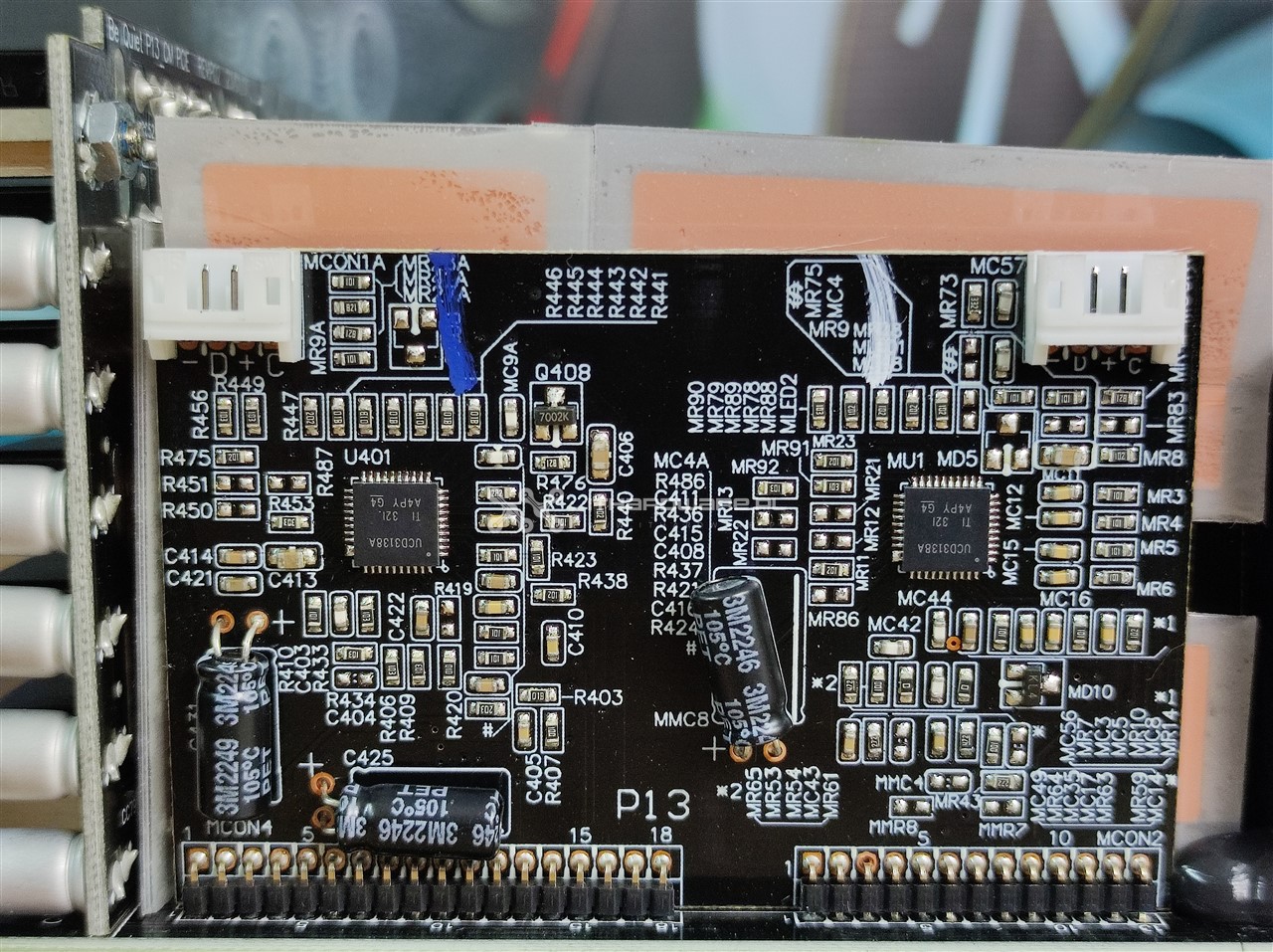

Obok sekcji APFC mamy pionowy laminat zawierający dwa układy UCD 3138A. Są to cyfrowe kontrolery zasilania firmy Texas Instruments. Wiele urządzeń peryferyjnych wewnątrz urządzenia zostało specjalnie zoptymalizowanych w celu zwiększenia wydajności AC-DC i izolowanego DC-DC zasilacza, by zmniejszyć liczbę komponentów, aczkolwiek elementów elektronicznych i tak jest bardzo wiele. Układy odpowiadają za kontrolę PFC i PWM oraz synchroniczny prostownik i układ rezonansowy.
Za nią mamy kolejne PCB z sekcją obwodu 5 Vsb, gdzie znajdziemy tranzystor MOSFET IPS QN3107, cechujący się parametrem RDS(on) na poziomie 2,6 Ω i mogący dostarczyć do 22 A w trybie ciągłym przy 25 °C. Do tego znajdziemy kontroler Standby PWM On-Bright OB2365T.
