be quiet! Dark Power Pro 13 1600 W - test cyfrowego zasilacza ATX 3.0

Analiza elektroniki be quiet! Dark Power Pro 13 1600 W (strona wtórna)

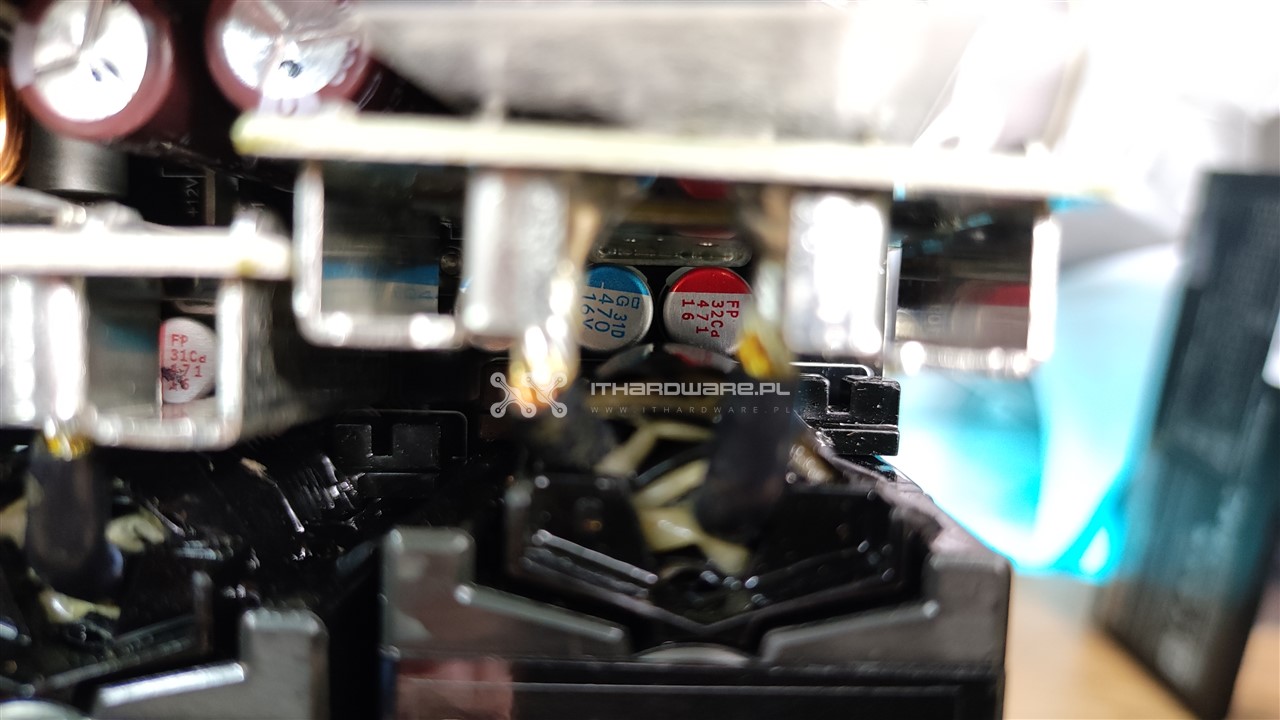

Na stronie wtórnej znajdziemy wyłącznie japońskie kondensatory elektrolityczne od Nippon Chemi-Con, Rubycon oraz Nichicon, a także kondensatory aluminiowo-polimerowe produkcji Chemi-Con i Nichicon. Wszystkie certyfikowane są do pracy przy maksymalnej temperaturze 105 °C, co powinno zapewnić długie i bezawaryjne działanie zasilacza.

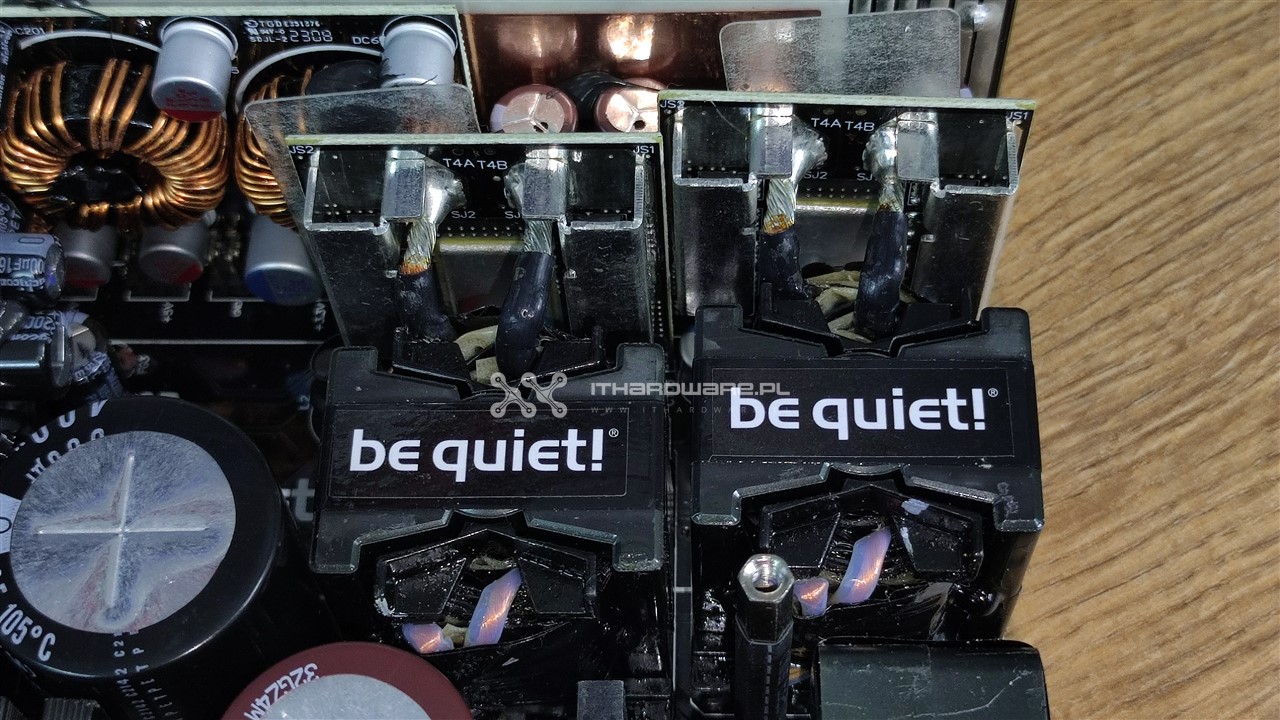

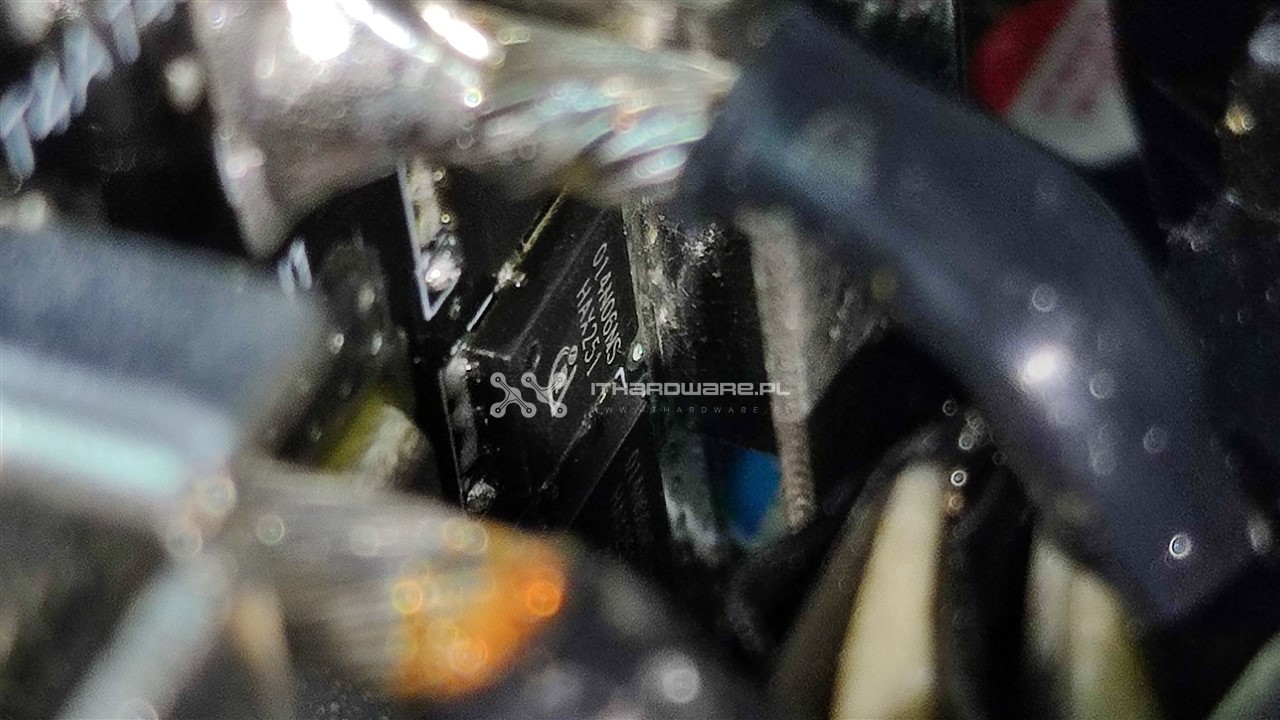

W be quiet! Dark Power 13 1600 W za prostowanie szyny +12 V odpowiada szesnaście tranzystorów MOSFET Infineon BSC014N06NS umieszczone na płycie głównej. Parametr RDS(on) typowo wynosi 1,45 mΩ. Jeden element jest w stanie dostarczyć do 240 A w trybie ciągłym przy 25 °C, więc można się spodziewać dużego zapasu mocy albo niższych temperatur pracy. Tranzystory są chłodzone dodatkowymi blaszkami, i zasilane z dwóch transformatorów (jeden transformator na osiem MOSFET-ów)

1.
2.
3.

  Poprzedni   Następny

Za kontrolowanie MOSFETów odpowiadają  dwa ukła­dy sca­lo­ne Si­li­con Labs Si­8233BD-C-IS, przylutowane na stronie lutowania.

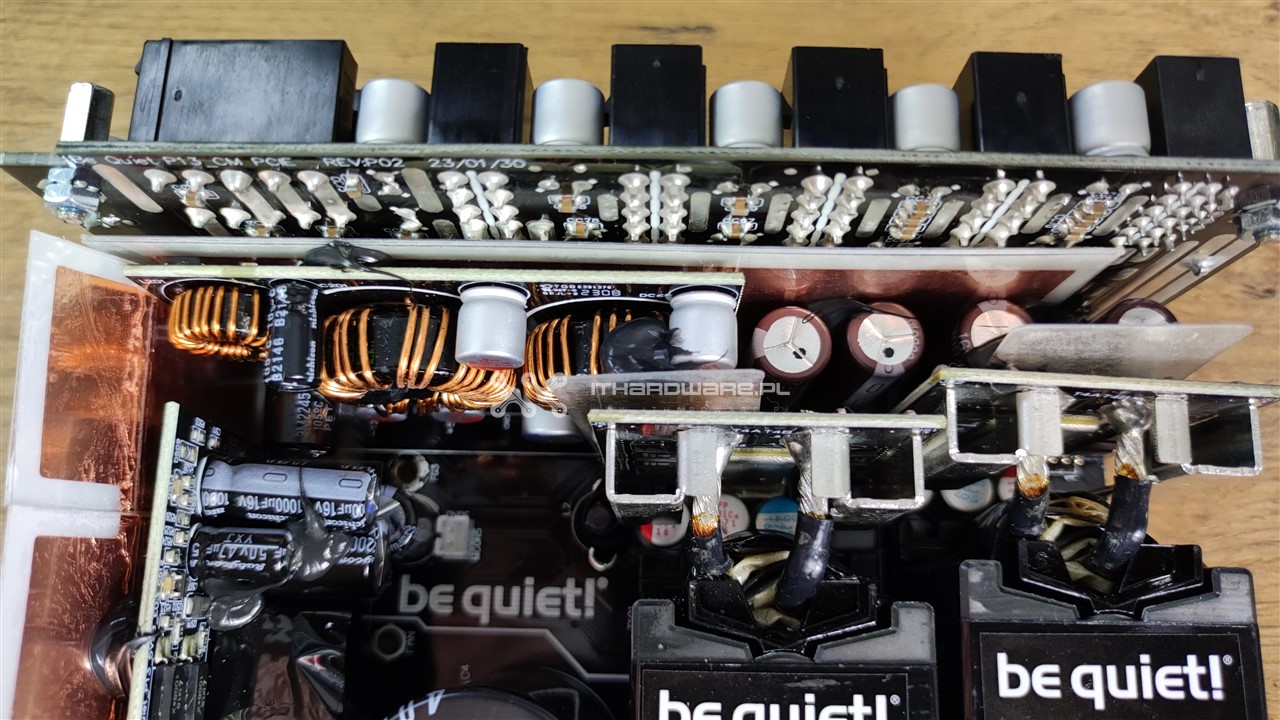

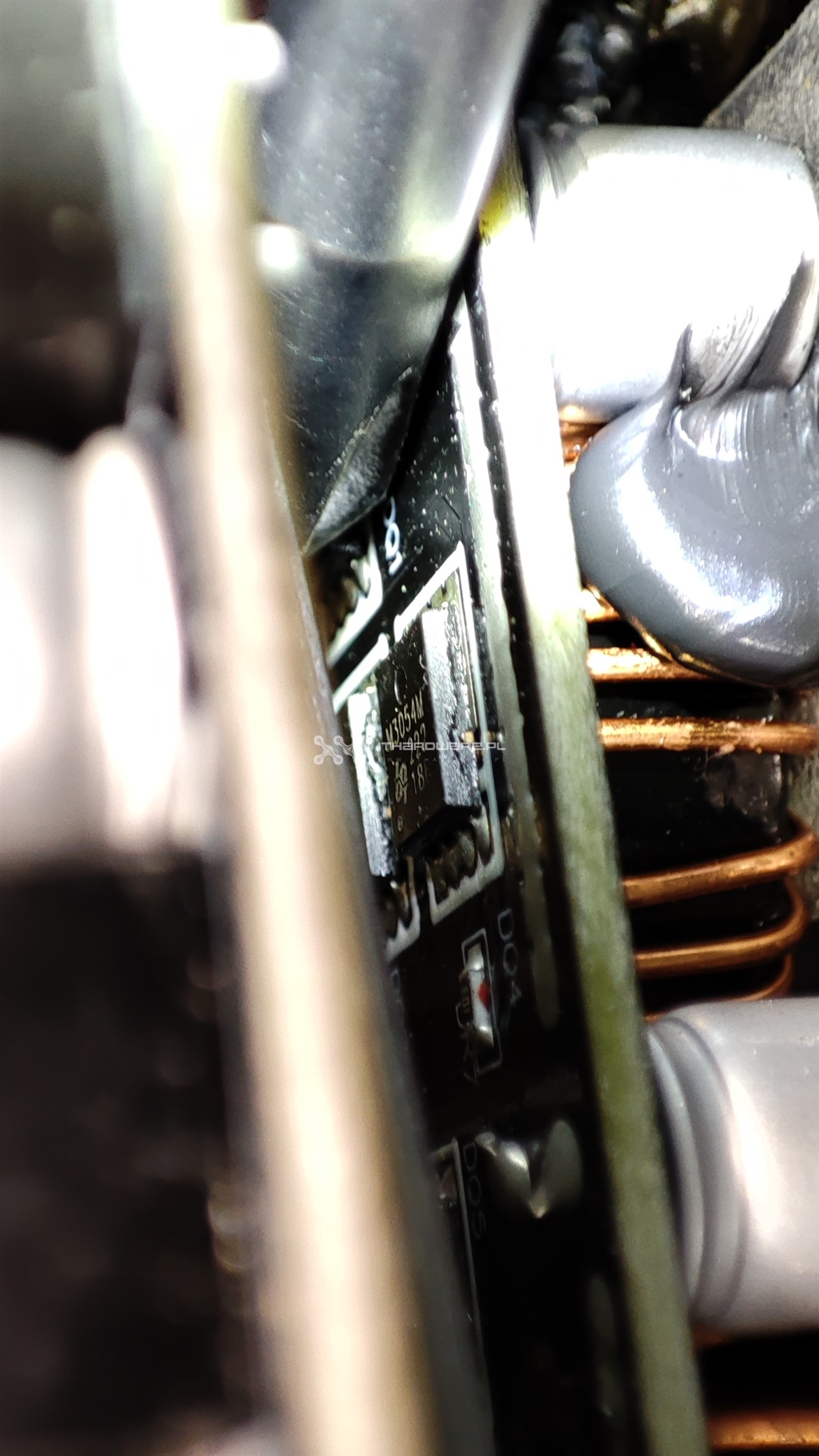

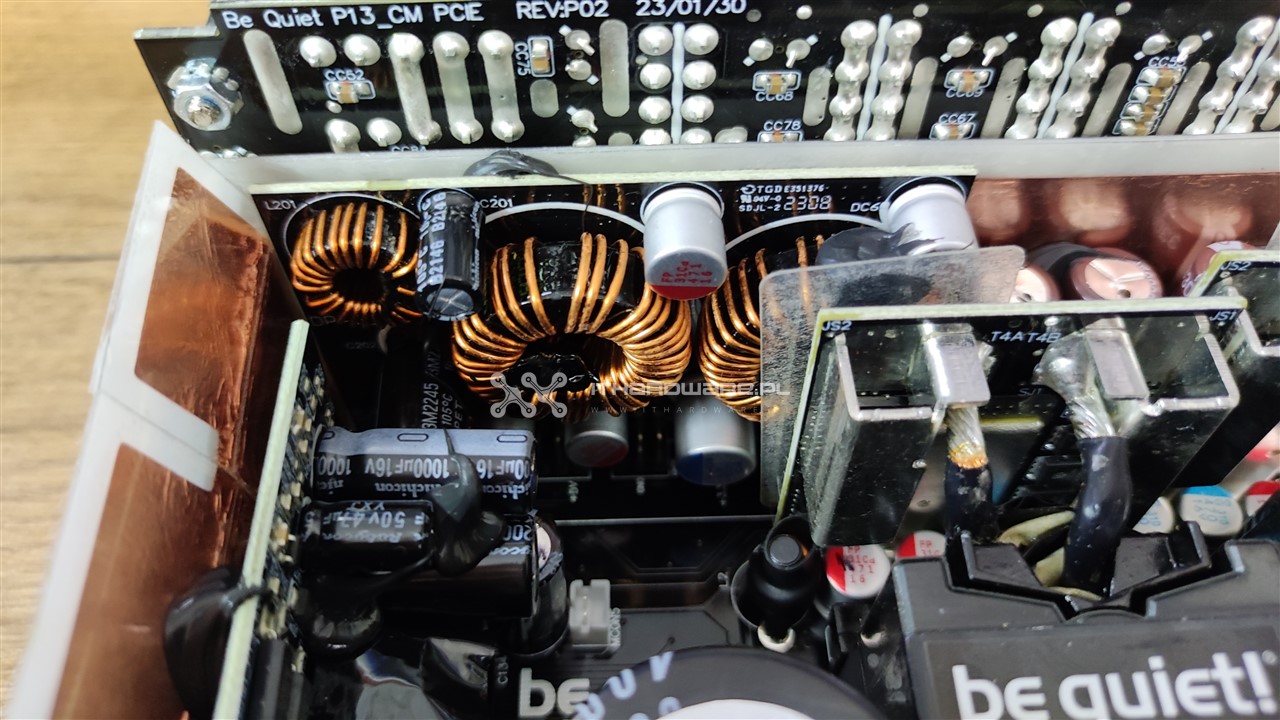

Konwertery DC-DC napięć +3,3 V oraz +5 V znajdują się na osobnej PCB, tuż przy płytce modularnego okablowania. Mamy tutaj po 3 tranzystory MOSFET UBIQ QM3054M6. Parametr RDS(on) typowo wynosi 4,8 mΩ. Jeden element jest w stanie dostarczyć do 97 A w trybie ciągłym przy 25 °C. Kontrolera PWM nie zdołałem odczytać.

1.
2.

  Poprzedni   Następny

Nad bezpieczeństwem czuwa układ scalony Weltrend WT7502R, który monitoruje pracę zasilacza, aktywując zabezpieczenia (OVP, UVP, SCP, PG) po przekroczeniu progowych wartości.

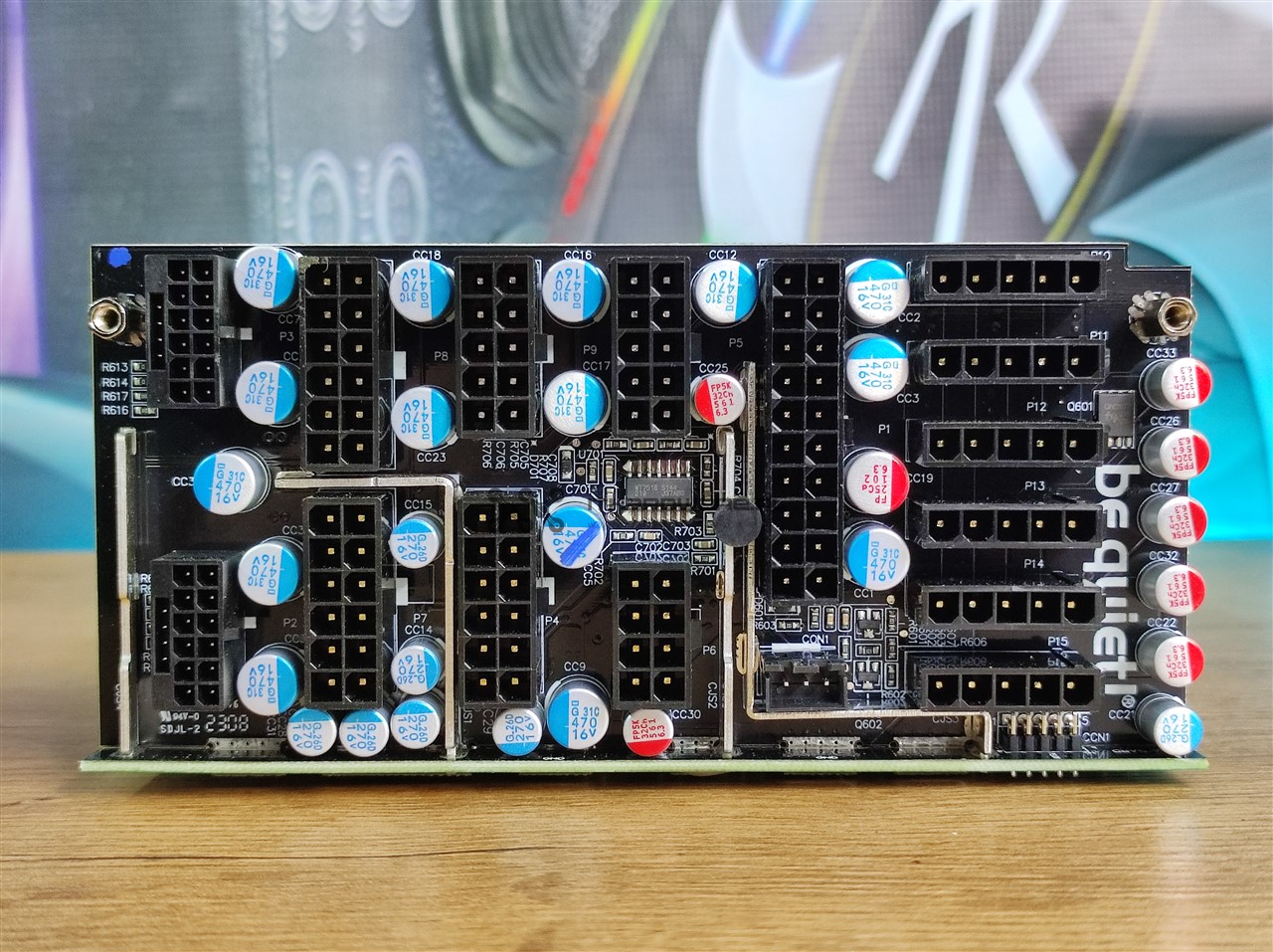

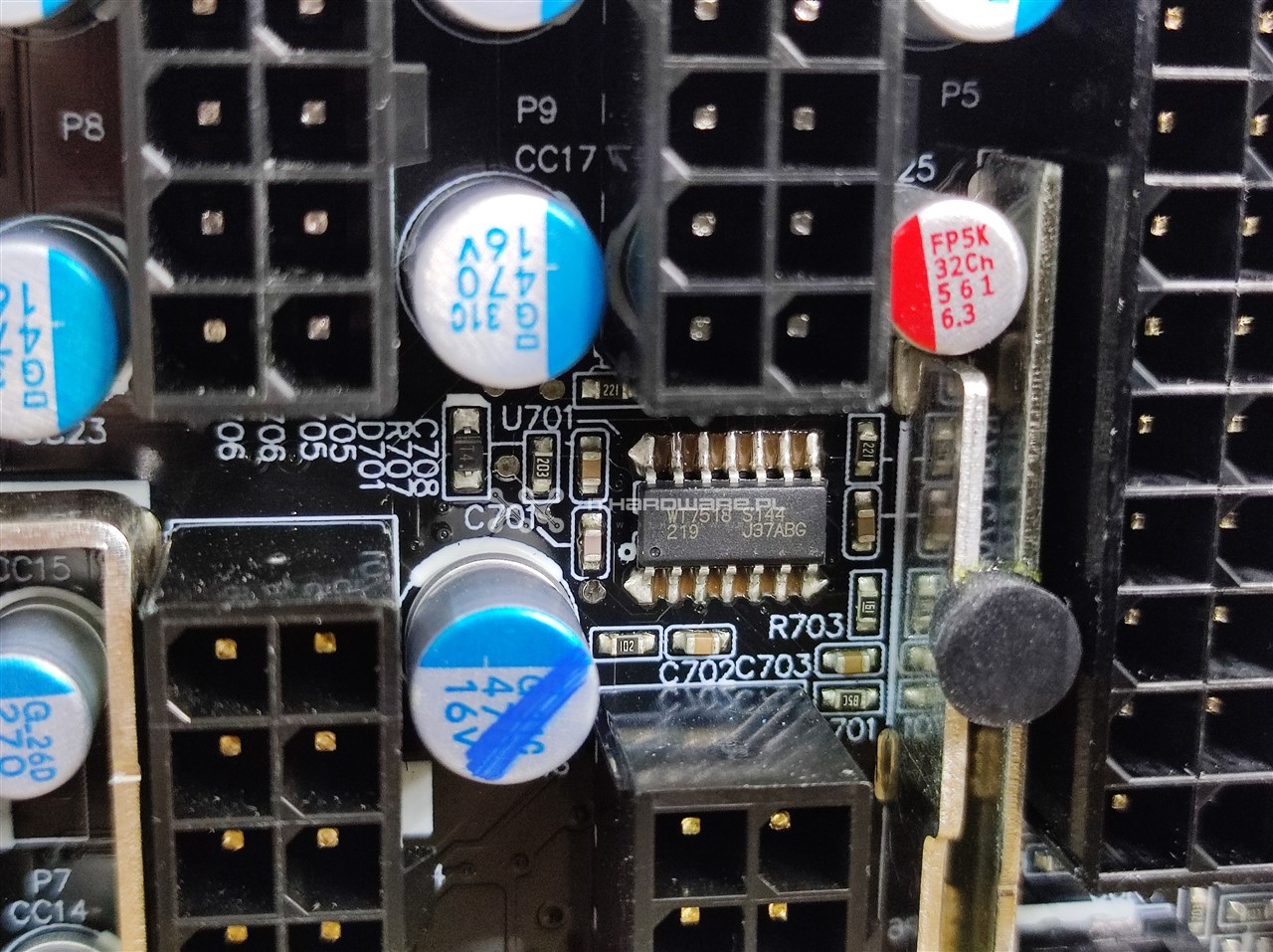

Aby poprawić jakość napięć oraz zredukować ilość połączeń kablowych, płytka ze złączami modularnymi przylutowana jest bezpośrednio do głównego laminatu. Na awersie laminatu wlutowano dodatkowe kondensatory aluminiowo-polimerowe, oczywiście wszystkie produkcji japońskiej firm Nippon Chemi-Con (niebieskie) i Nichicon (FP Caps czerwone). Ponadto mamy układ Weltrend WT7518, to czterokanałowy scalak realizujący zabezpieczenia nadmiarowo-prądowe, czyli OCP.

1.
2.

  Poprzedni   Następny
