Analiza elektroniki Corsair HX1000i 2022 (strona pierwotna)

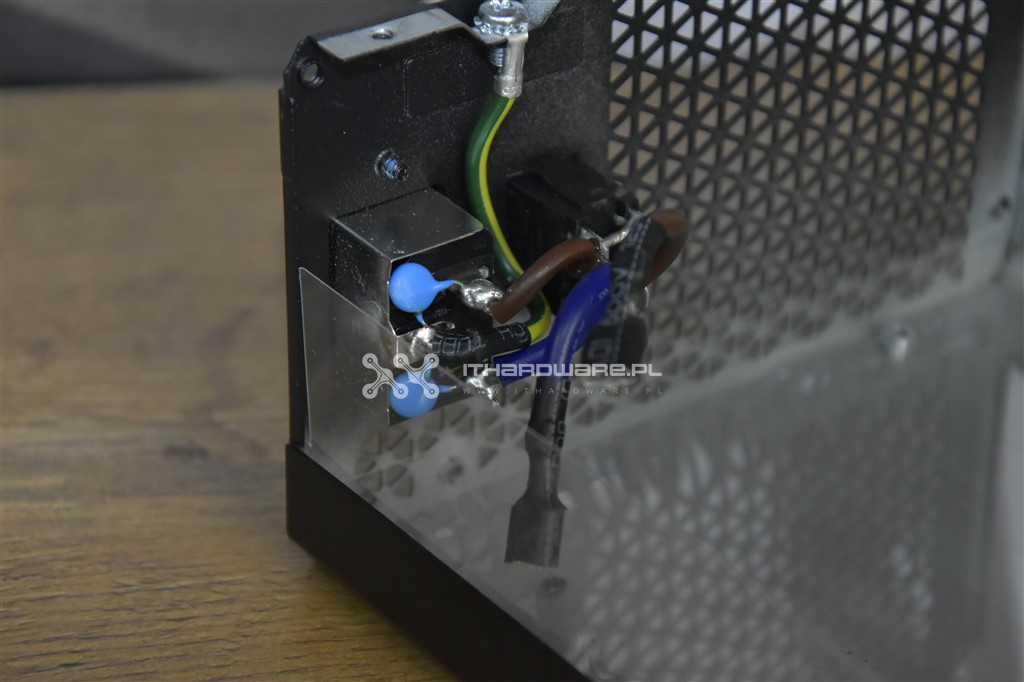

Etap filtrowania zaczyna się na wtyku zasilania, gdzie bezpośrednio do niego przylutowano dwa kondensatory ceramiczne typu Y (niebieskie).

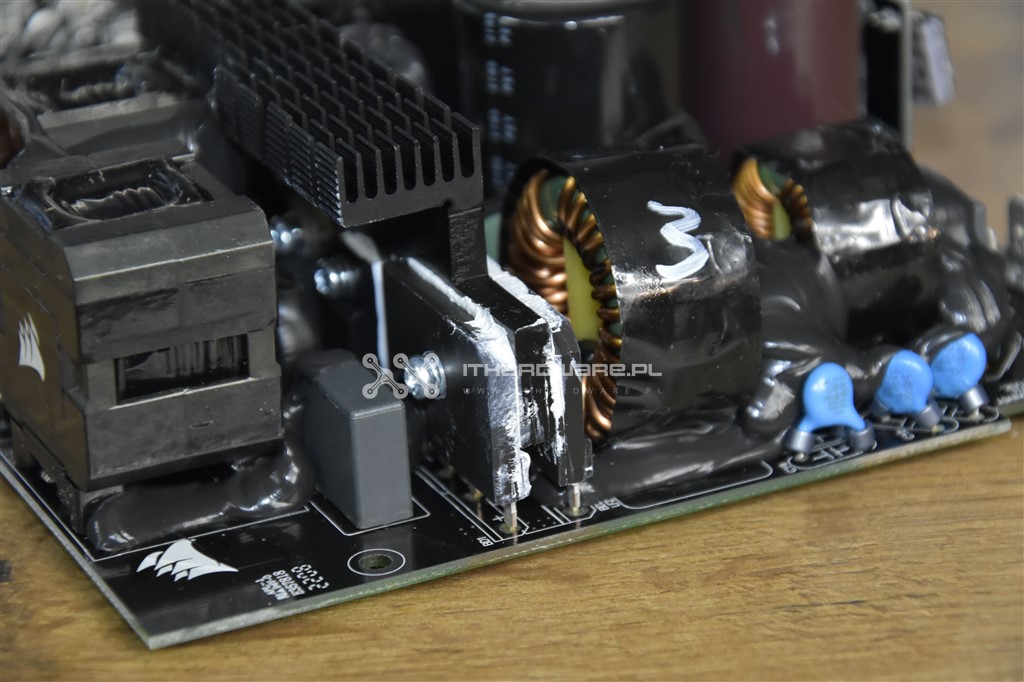

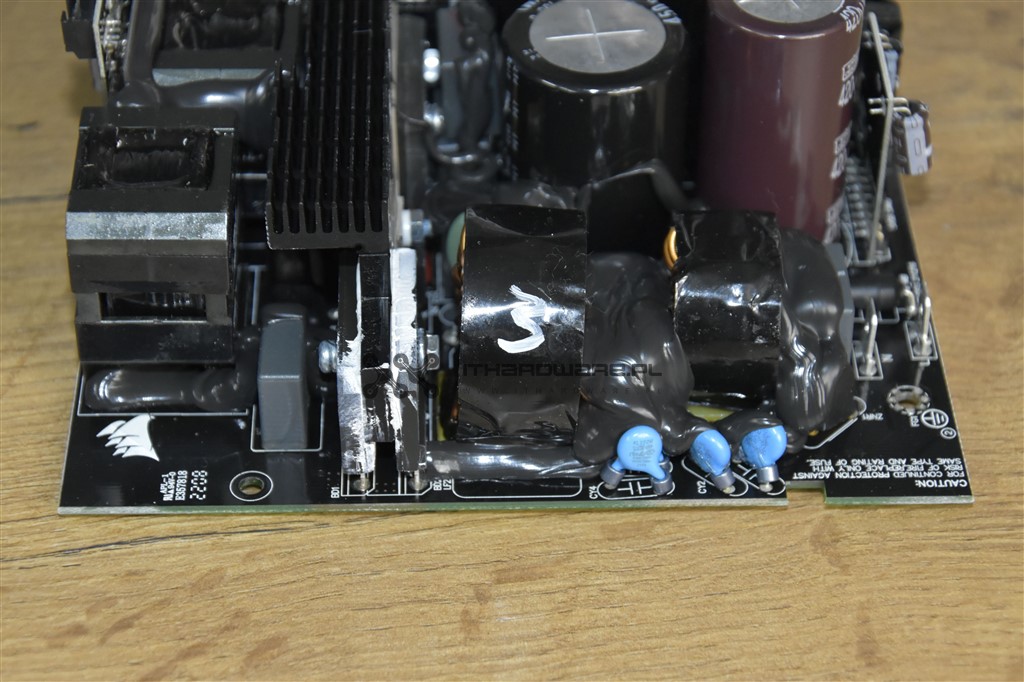

Kolejny etap filtrowania znajduje się na głównym laminacie oraz pionowej płytce przy krawędzi PSU, gdzie mamy:
- kolejne trzy kondensatory ceramiczne Cy,
- dwie cewki z rdzeniem ferrytowym,
- warystor,
- bezpiecznik rurkowy,
- dwa kondensatory poliestrowo-metalizowane typu X (szary).
Etap filtracji napięcia wejściowego jest dobry. Za tą sekcją znajduje się wspólny radiator sekcji APFC i dwóch 25-amperowych mostków prostowniczych LVB2560.

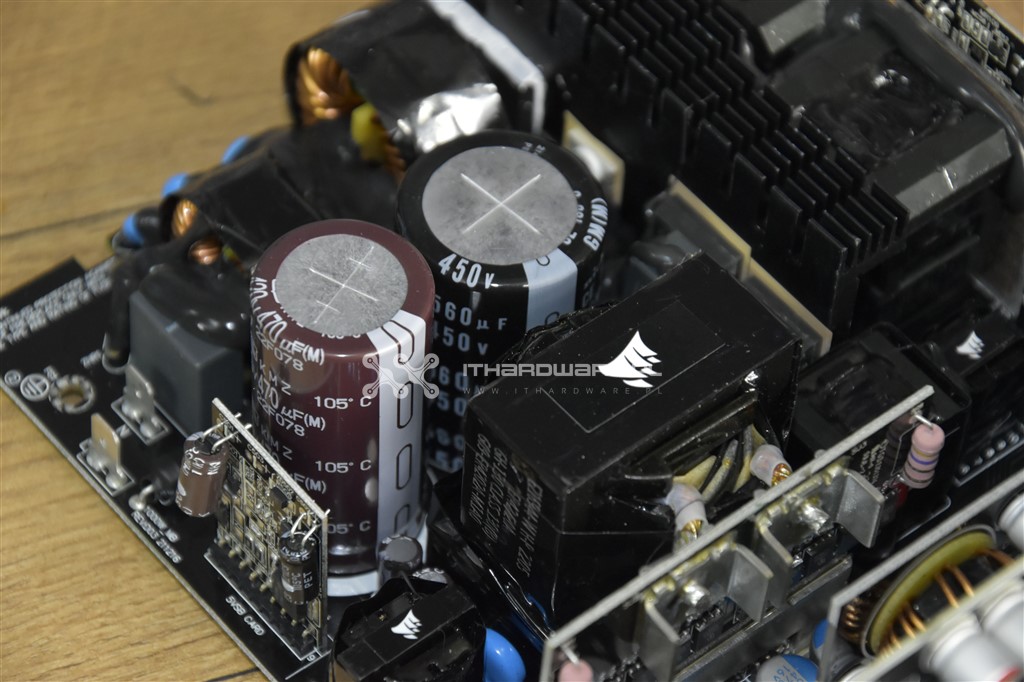

W układzie APFC mamy dwa wysokonapięciowe kondensatory filtrujące japońskiej produkcji Nippon Chemi-Con serii KMZ 470 µF na 420 V oraz Nichicon serii LGM 560 µF na 450 V o łącznej pojemności 1030 µF i certyfikowane do pracy przy maksymalnej temperaturze 105 °C, ich żywotność wynosi 2000 godzin.

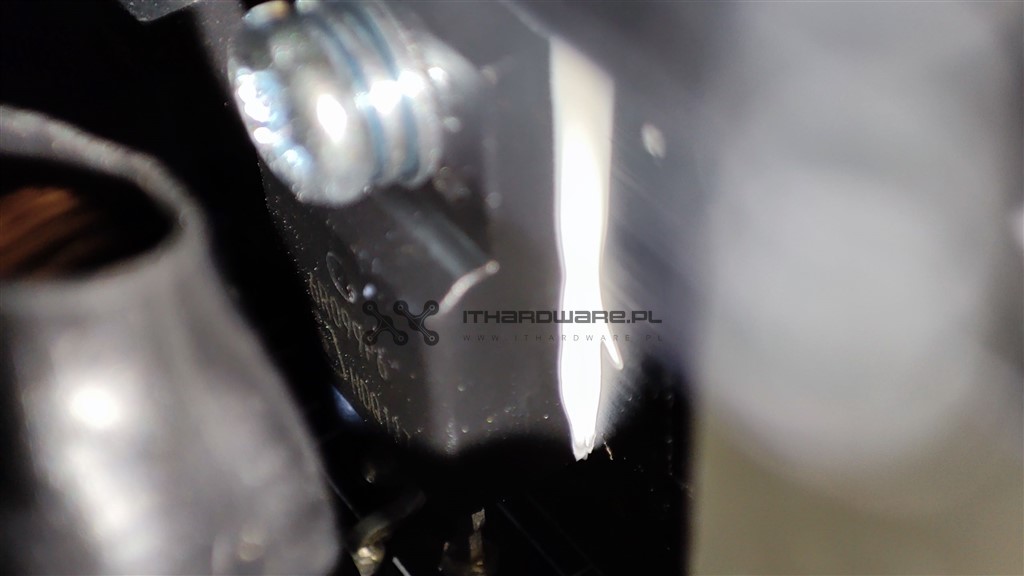

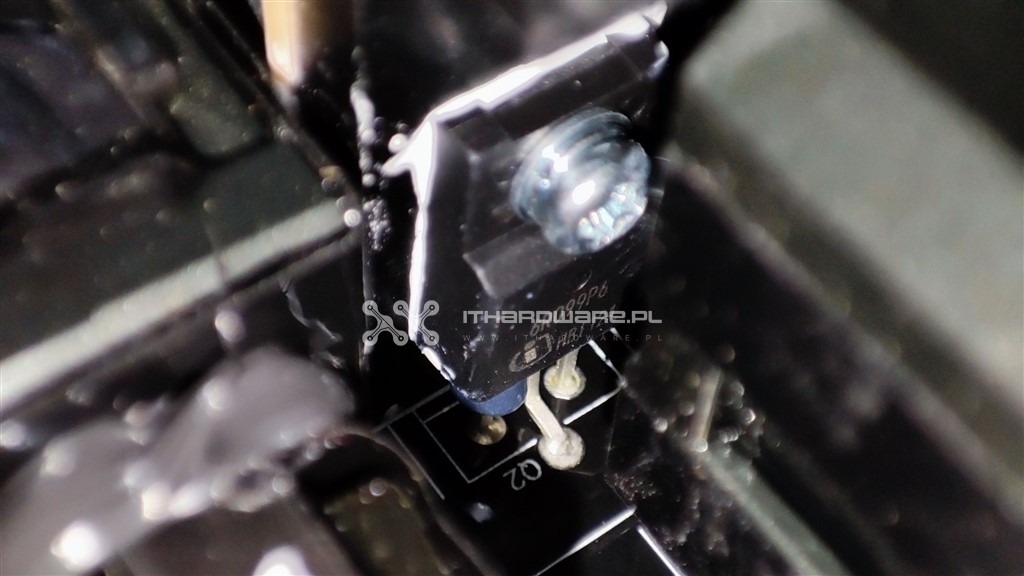

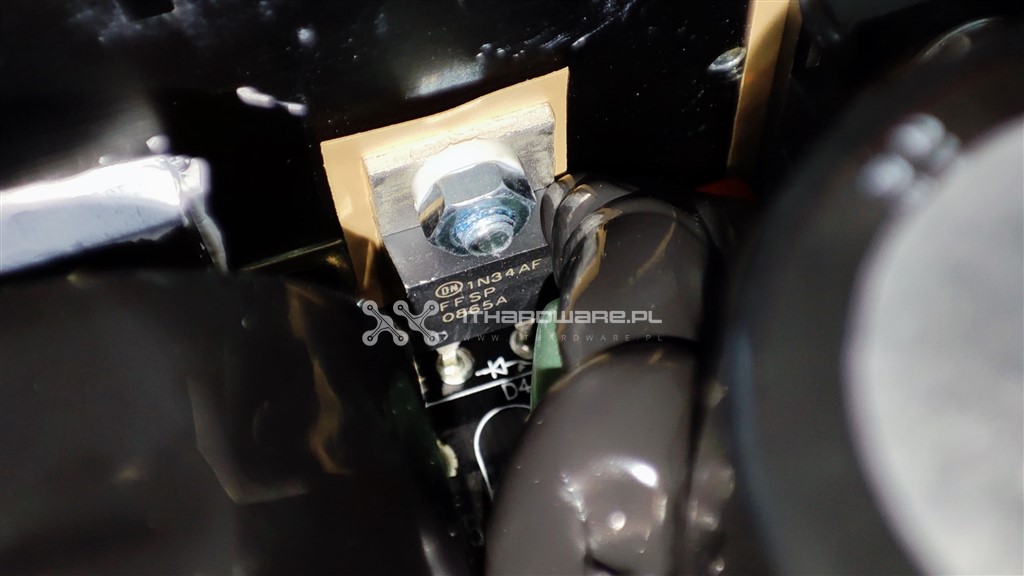

W układzie aktywnego PFC znajdziemy dwa MOSFETy Infineon IPW60R099P6. Cechują się one parametrem RDS(on) na poziomie 99 mΩ i mogą dostarczyć do 37,9 A w trybie ciągłym przy 25 °C. Ponadto mamy dwie 8-amperowe diody Schottky’ego FFSP0865A.

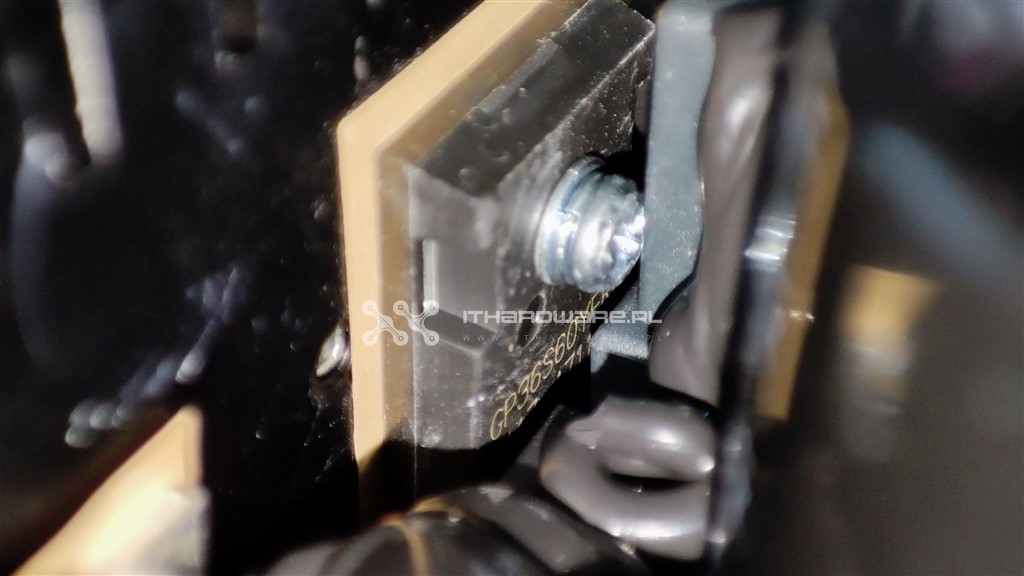

Obok mamy dwa tranzystory kluczujące działające w topologii półmostu Great Power. Niestety nie mogłem znaleźć specyfikacji, ale po oznaczeniach widać, że mogą dostarczyć do 36 A w trybie ciągłym przy 25 °C. Niżej znajdziemy elementy układu rezonansowego LLC. Między cewką PFC a kondensatorami znajdują się termistor NTC oraz przekaźnik, które realizują zabezpieczenie przed dużymi prądami rozruchowymi.

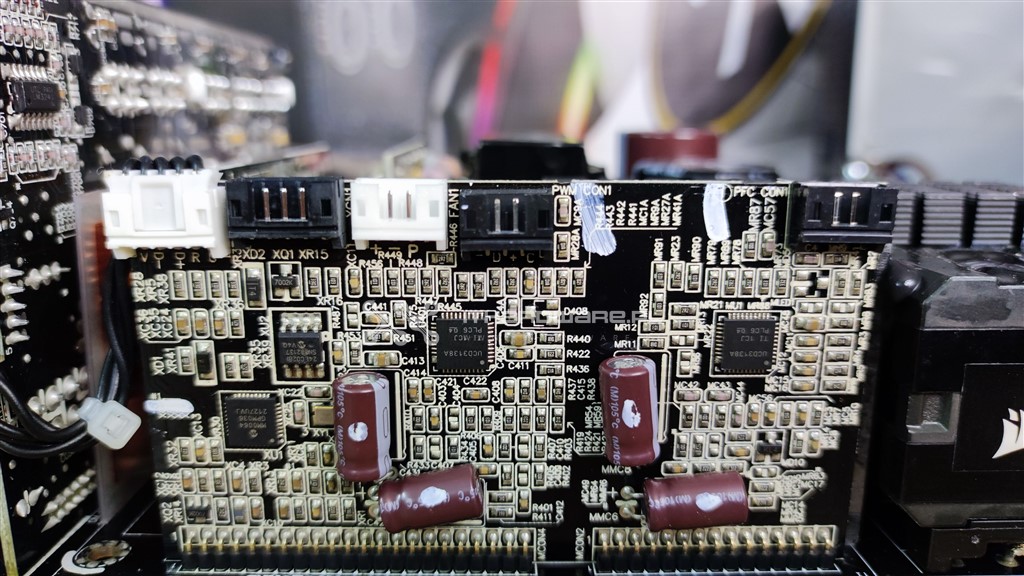

Za dwoma cewkami APFC mamy pionowy laminat zawierający dwa układy UCD 1338A. To cyfrowe kontrolery zasilania firmy Texas Instruments. Układy odpowiadają za kontrolę PFC i PWM. Synchroniczny prostownik oraz układ rezonansowy natomiast to Microchip PIC32MM0064GPM036 i odpowiadają za kontrolę wentylatora.

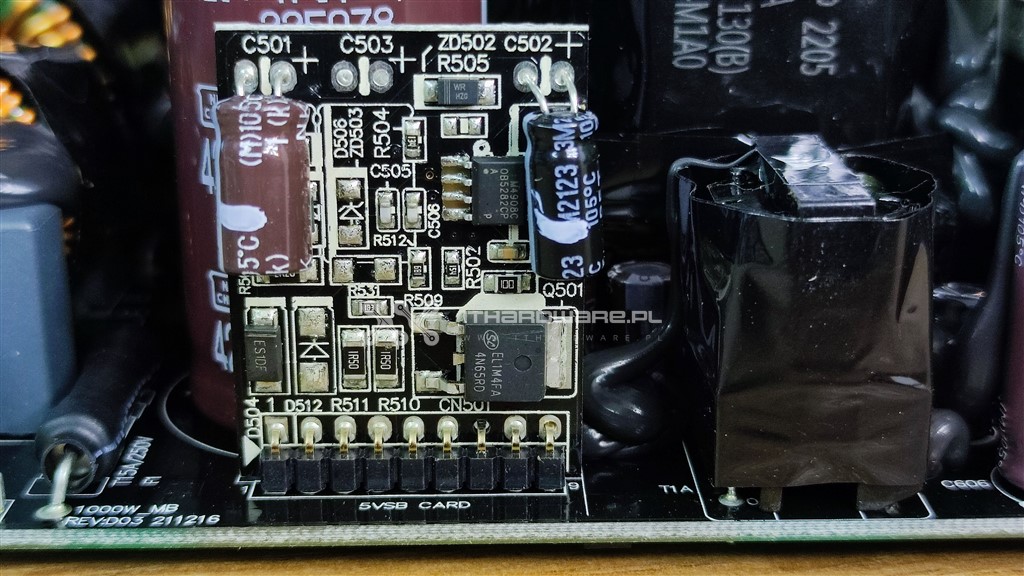

Za obwód 5 Vsb odpowiada tranzystor MOSFET Silan SVF4N65RDTR oraz kontroler PWM On Bright OB5282CP.
