Analiza elektroniki Corsair HX1000i 2022 (strona wtórna)

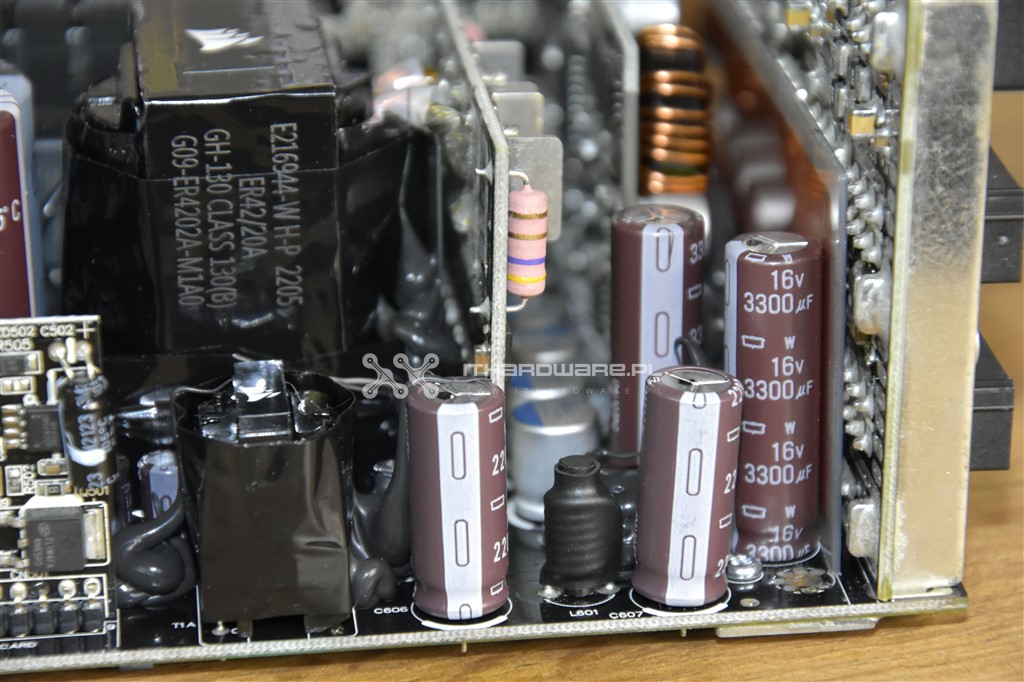

Na stronie wtórnej znajdziemy wyłącznie japońskie kondensatory elektrolityczne od Nippon Chemi-Con, a także kondensatory aluminiowo-polimerowe produkcji Nichicon. Wszystkie certyfikowane są do pracy przy maksymalnej temperaturze 105 °C, co powinno zapewnić długie i bezawaryjne działanie zasilacza.

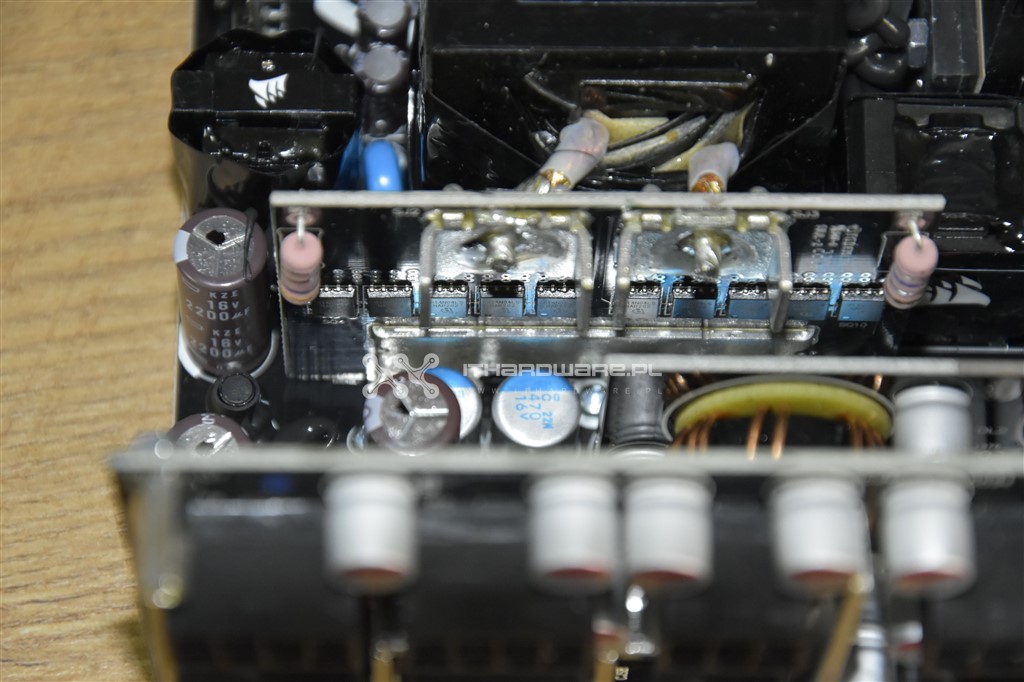

W Corsair HX1000i za prostowanie szyny +12 V odpowiada dziesięć tranzystorów MOSFET Infineon BSC014N04LS umieszczone na pionowym laminacie tuż za głównym transformatorem. Parametr RDS(on) typowo wynosi 1,4 mΩ. Jeden element jest w stanie dostarczyć do 198 A w trybie ciągłym przy 25 °C, więc można się spodziewać dużego zapasu mocy albo niższych temperatur pracy.

1.
2.
3.
4.

  Poprzedni   Następny

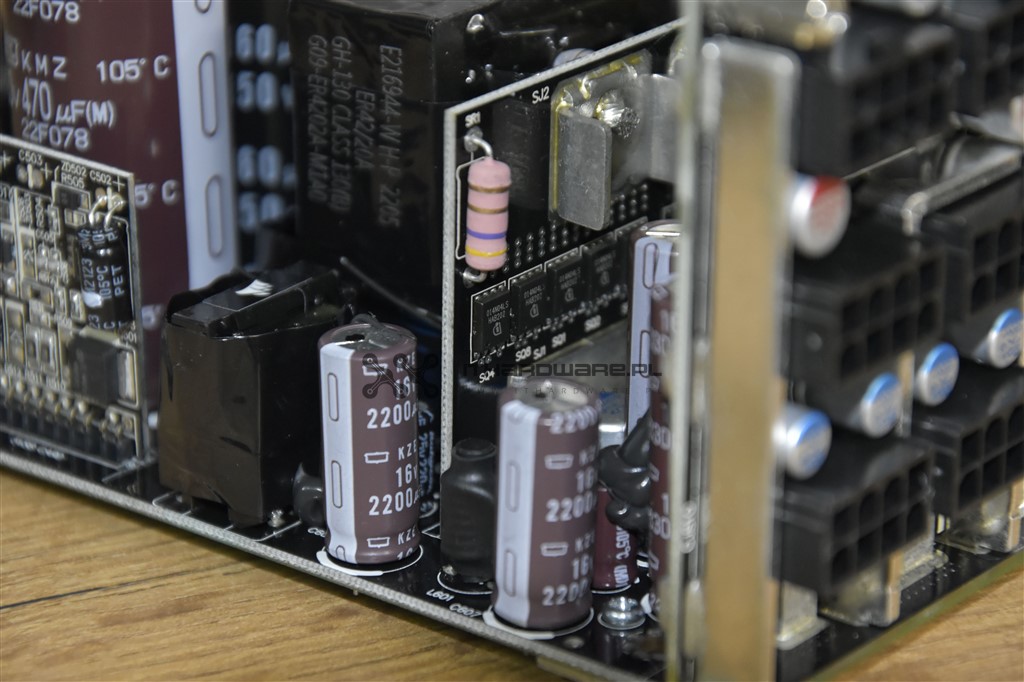

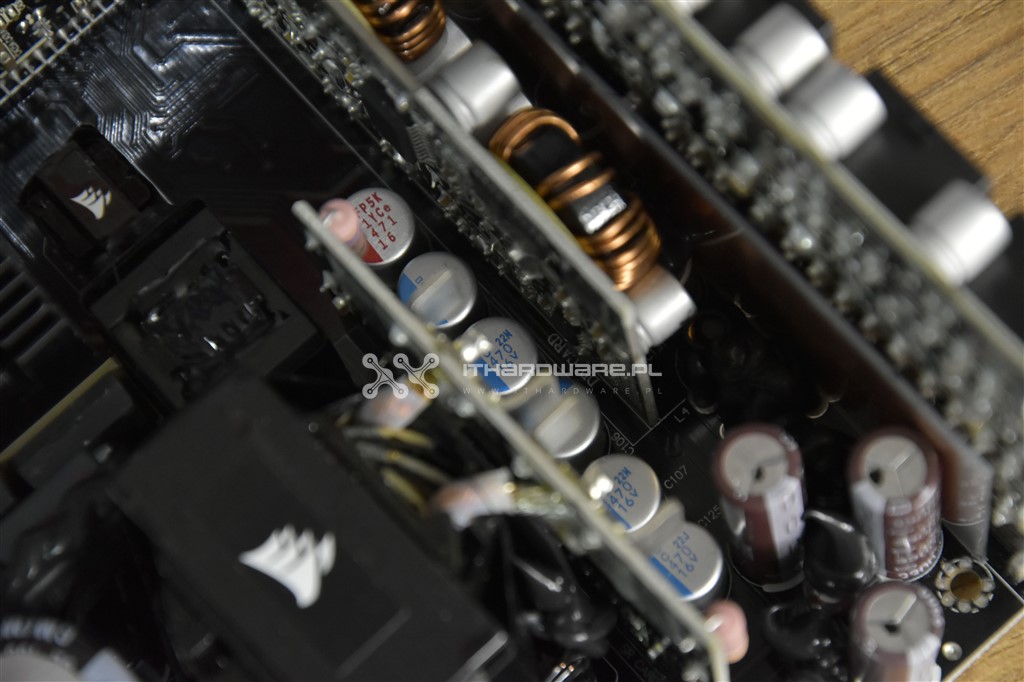

Za synchronicznym prostownikiem znajdziemy baterię kondensatorów aluminiowo-polimerowych Nippopn Chemi-Con (niebieskie) i Nichicon (FP Caps czerwone) oraz elektrolity Chemi-Con pod płytką złączy okablowania.

Konwertery DC-DC napięć +3,3 V oraz +5 V znajdują się na osobnej PCB, tuż za sekcją synchronicznego prostownika. Mamy tutaj dwie pary po 3 tranzystory MOSFET,  Ubiq QM3054M6  (RDS(on) = 4,8 mΩ, Id = 97 A w trybie ciągłym przy 25 °C). Na laminacie przetwornic DC-DC znajduje się również synchroniczny kontroler PWM uP3861P. Na PCB znajdziemy dodatkowe kondensatory aluminiowo-polimerowe.

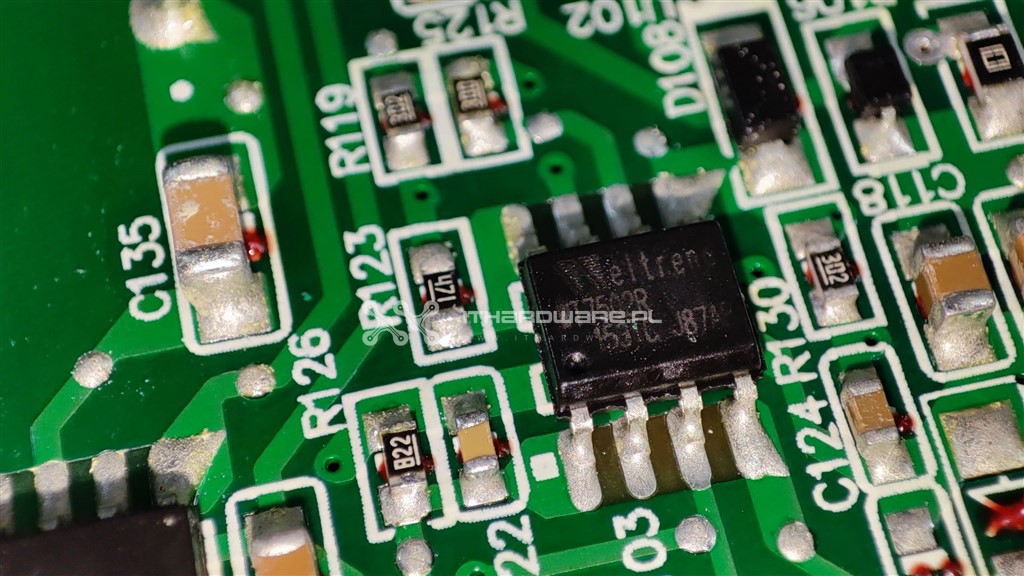

Nad bezpieczeństwem czuwa układ scalony Weltrend WT7502, który monitoruje pracę zasilacza, aktywując zabezpieczenia (OVP, UVP, SCP, PG) po przekroczeniu progowych wartości.

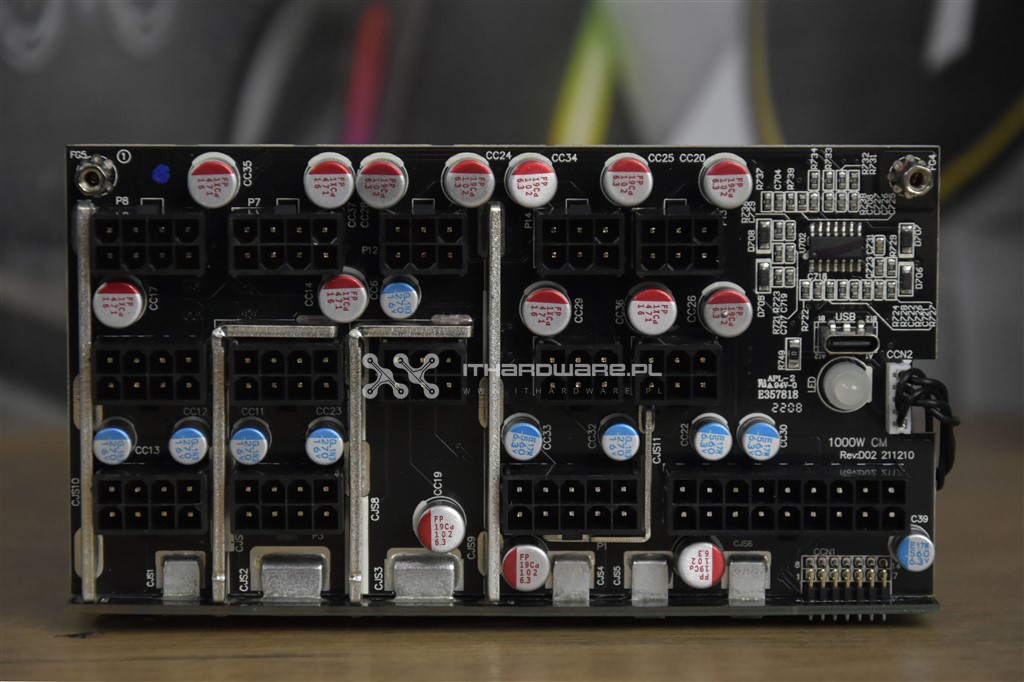

Aby poprawić jakość napięć oraz zredukować ilość połączeń kablowych, płytka ze złączami modularnymi przylutowana jest bezpośrednio do głównego laminatu. Na awersie laminatu wlutowano dodatkowe kondensatory aluminiowo-polimerowe, oczywiście wszystkie produkcji japońskiej firmy Nichicon. Widzimy tutaj także układ scalony LM324 (wzmacniacz operacyjny) oraz złącze USB 3.0 typu C do komunikacji z aplikacją iCUE.
