Test XPG Core Reactor II VE 850 W. Świetny zasilacz dla tych, co nie lubią przepłacać

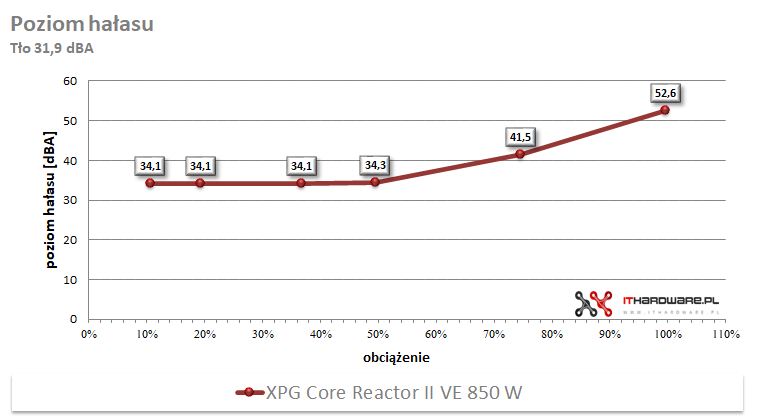

Hałas, temperatury, termowizja

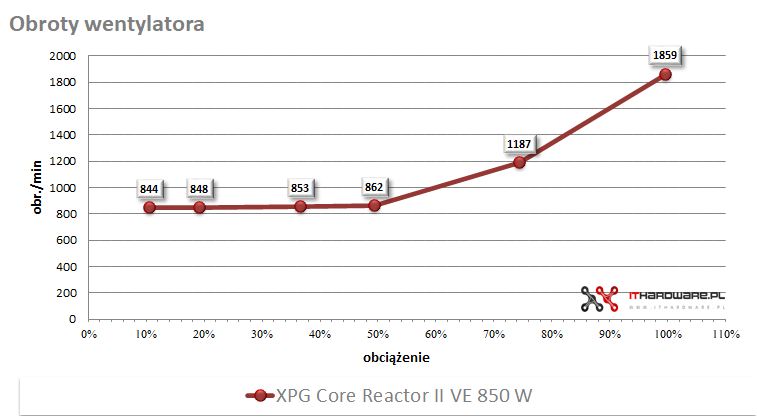

Za rozpraszanie nagromadzonego gorącego powietrza odpowiada 120-milimetrowy wentylator Hong Hua HA1225H12F-Z z łożyskiem FDB, który działa w trybie ciągłym. Do 50% obciążenia wentylator pracował z prędkością w zakresie od 844 obr./min do 862 obr./min, co powoduje, że zasilacz jest cichy, ale delikatnie słyszalny. Przy pełnym obciążeniu wentylator rozkręcił się do 1859 obr./min, a przy 110% tachometr laserowy wskazał 2056 RPM.



Temperatury - analiza termowizyjna kamerą FLIR

Kamera termowizyjna zainstalowana w uleFone Armor 9 pozwala na badanie wielu punktów jednocześnie, wykorzystując wiele różnych filtrów. Wykonałem kilka zdjęć od strony wentylatora oraz od spodu PSU w dwóch scenariuszach - na obciążeniu 100% oraz zaraz po wyłączeniu PSU, po teście w hot boxie. Taka analiza może uzewnętrznić wady konstrukcyjne, potencjalne miejsca oszczędności, jak na przykład zbyt słabe tranzystory, które się przegrzewają i osiągają bardzo wysokie temperatury czy zastosowanie niewystarczającego systemu chłodzenia elektroniki.

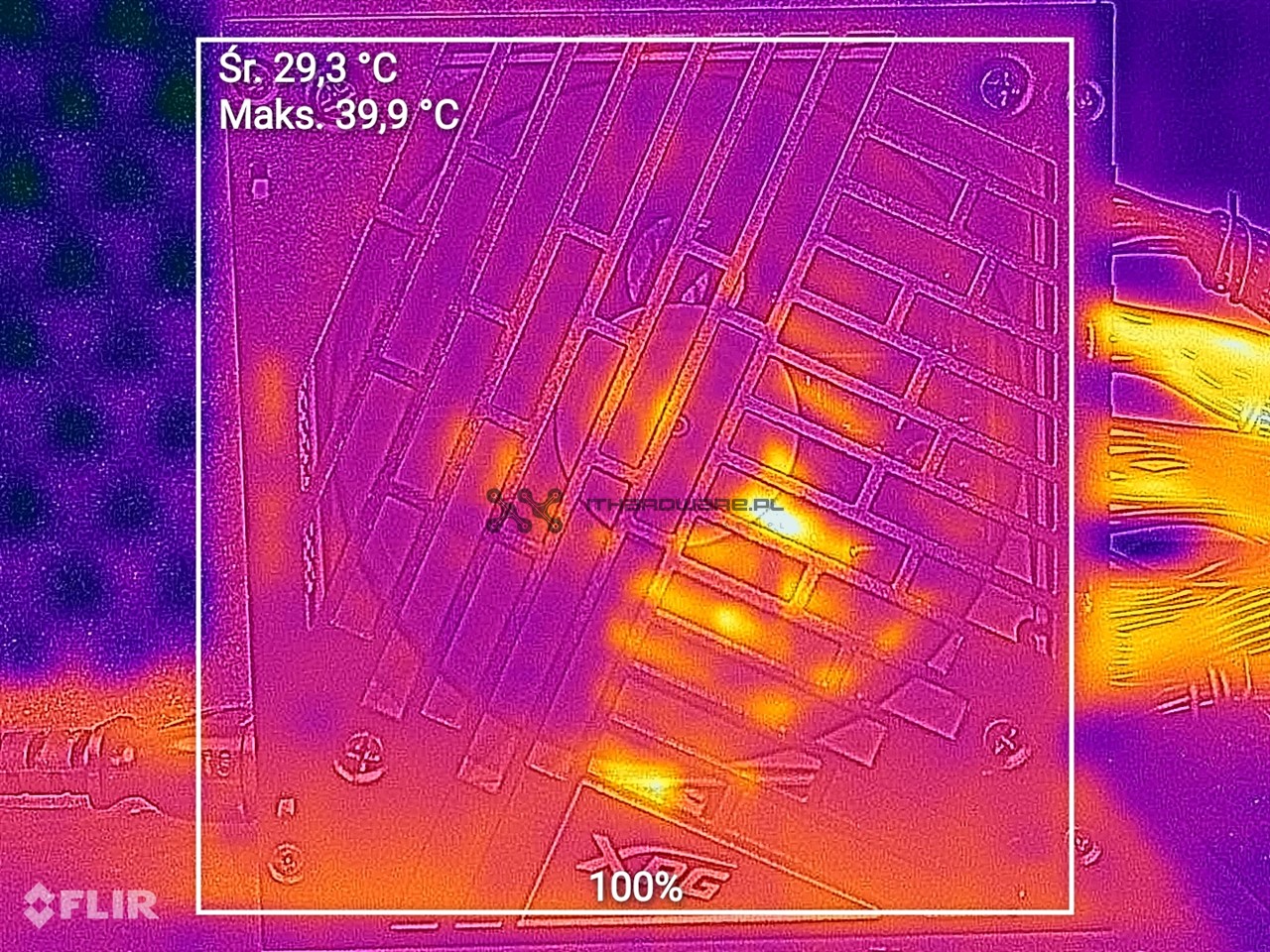

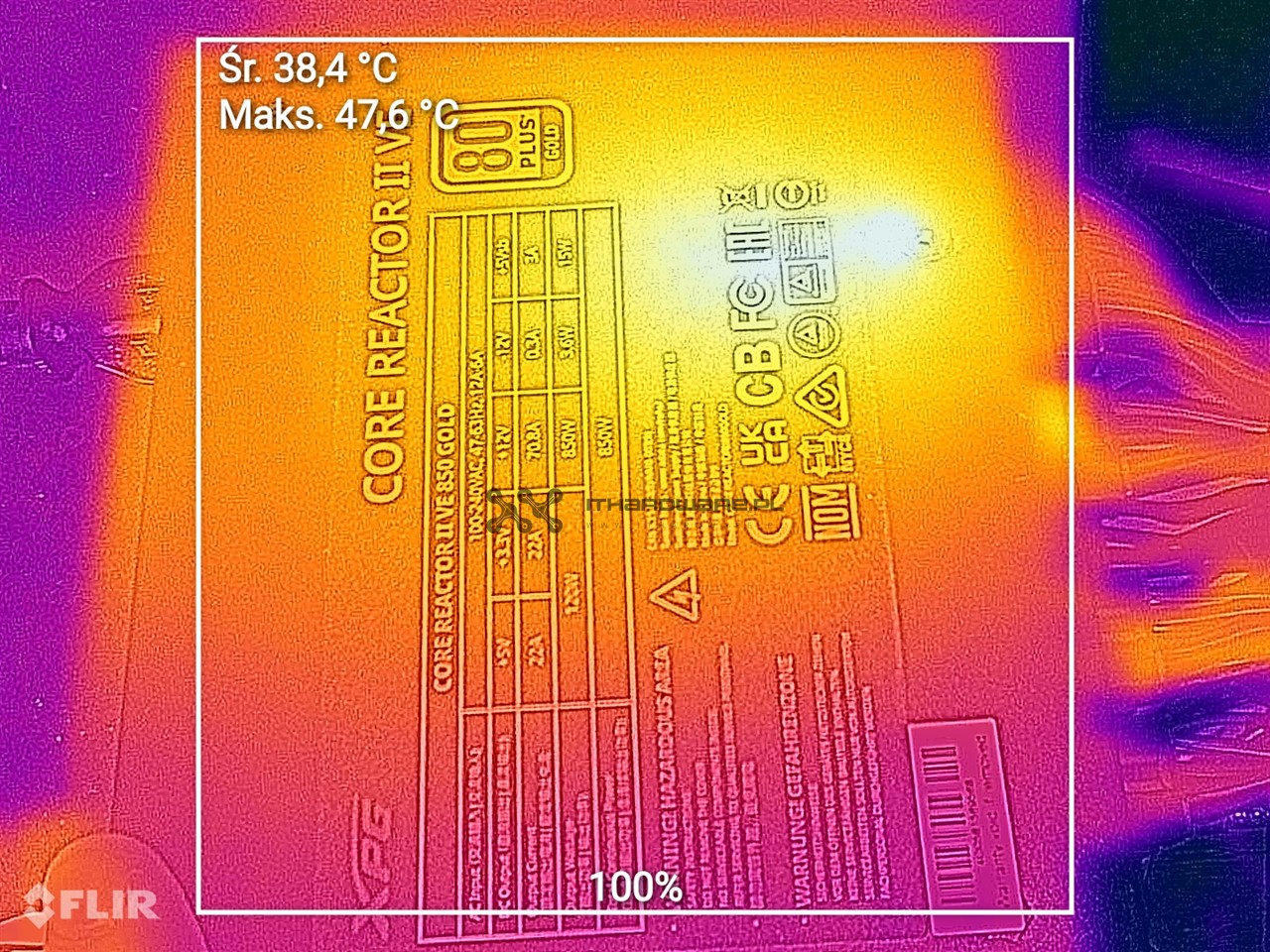

100% obciążenia

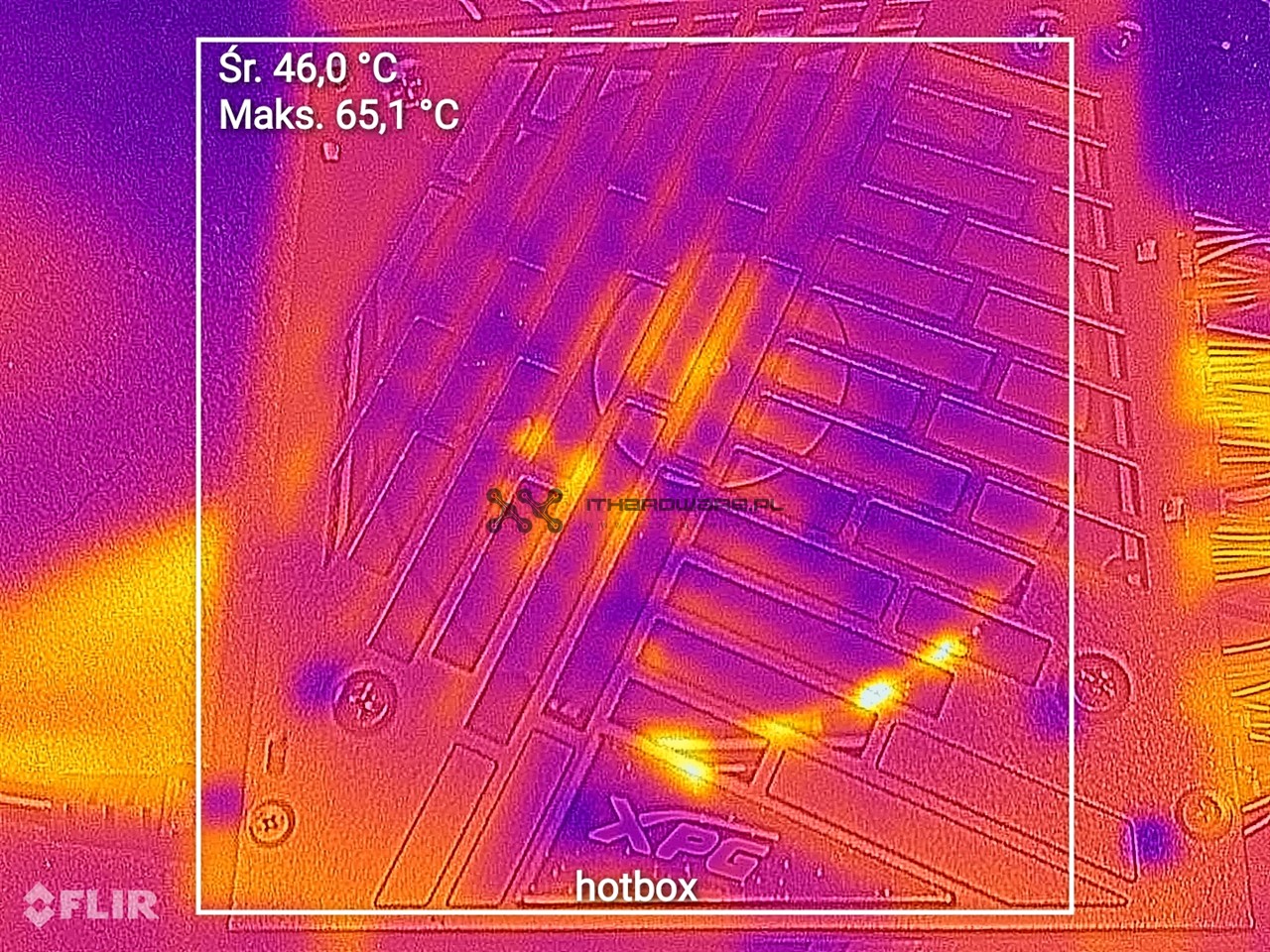

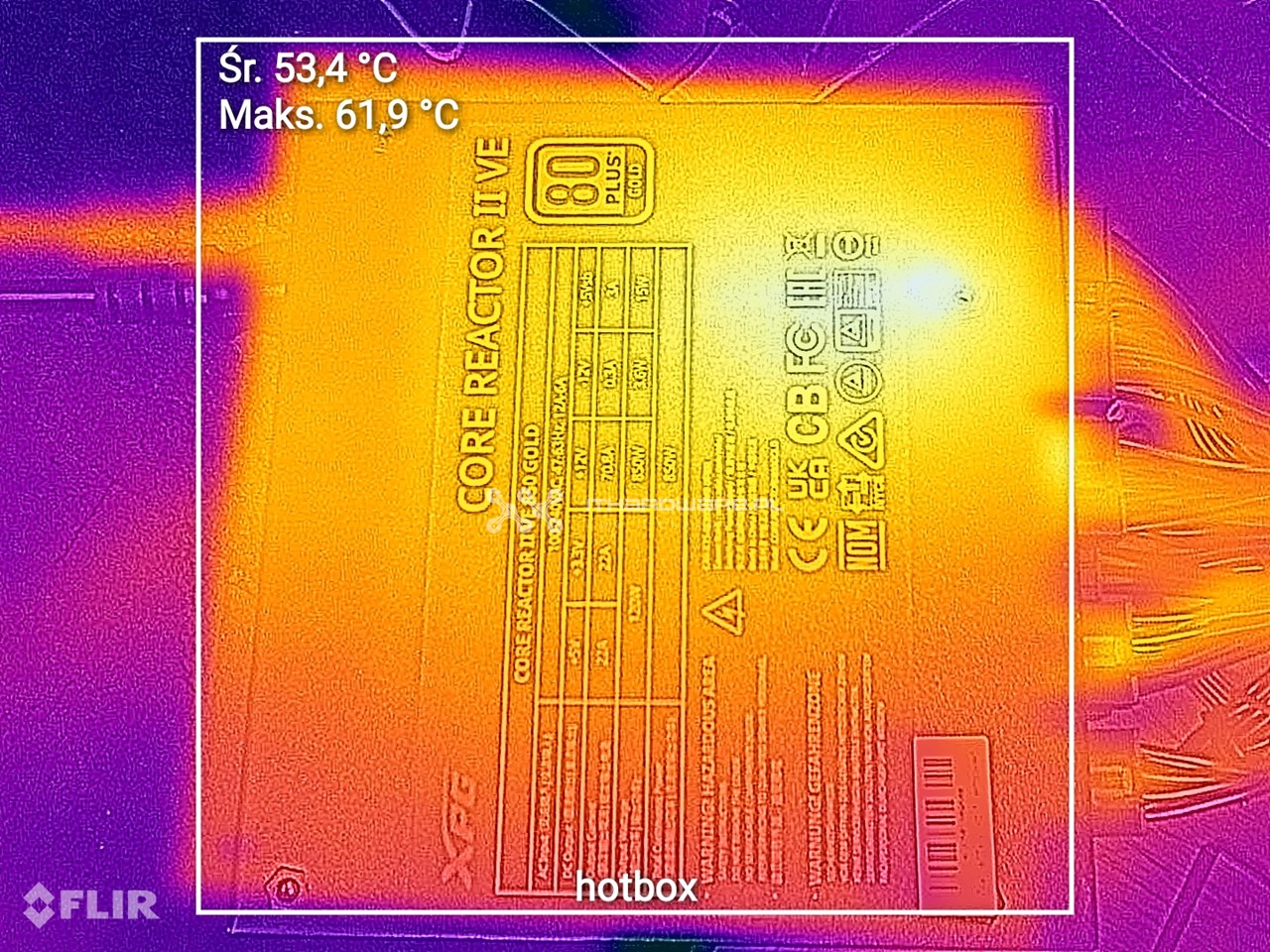

Hot box

Najwyższe temperatury zarejestrowaliśmy w okolicach sekcji synchronicznego prostownika (do 39,9 °C) i na obudowie za MOSFET-ami (47,6 °C). W hot boxie jest jeszcze cieplej, bo aż 68,3°C, natomiast na spodzie obudowy 61,9 °C. Jak na tak niewielką obudowę zasilacz się nie przegrzewa.
