Ta czerwona folia pomogła stworzyć Intel 8080. Właściciel szuka ratunku dla bezcennego artefaktu

Zanim projektowanie procesorów przeniosło się do komputerów, inżynierowie tworzyli układy scalone ręcznie. Linie, tranzystory i połączenia nanoszono na specjalne arkusze folii, a każdy fragment projektu mógł mieć znaczenie dla działania gotowego układu. Jeden z takich artefaktów właśnie potrzebuje pomocy.

Właściciel oryginalnej, przedprodukcyjnej maski Rubylith związanej z procesorem Intel 8080 szuka osoby, która potrafiłaby profesjonalnie odrestaurować i ponownie oprawić ten niezwykły dokument. Nie chodzi jednak o dowolny historyczny projekt. Mowa o materiale związanym z jednym z mikroprocesorów, które odegrały ogromną rolę w początkach ery komputerów osobistych.

Sam arkusz ma około 20 na 16 cali i przedstawia układ zawierający około 5000 tranzystorów oraz skomplikowaną sieć połączeń. Co szczególnie interesujące, niemal identyczny artefakt został sfotografowany w 1978 roku obok Andy'ego Grove'a, Roberta Noyce'a i Gordona Moore'a.

Dzisiaj ten kawałek czerwonej folii może wyglądać niepozornie. W rzeczywistości jest świadectwem czasów, gdy projektowanie mikroprocesora wymagało pracy wykonywanej dosłownie ręcznie.

Procesor, który pomógł rozpocząć erę komputerów osobistych

Intel 8080 zadebiutował w 1974 roku jako 8-bitowy mikroprocesor taktowany początkowo zegarem 2 MHz. Według późniejszych wersji konstrukcja mogła pracować z częstotliwością sięgającą 3,125 MHz.

W dzisiejszych komputerach takie wartości brzmią niemal absurdalnie. W tamtym okresie 8080 należał jednak do najbardziej interesujących układów dostępnych dla konstruktorów.

Procesor znalazł zastosowanie między innymi w komputerze Altair 8800, który stał się jednym z symboli narodzin rynku komputerów osobistych. Architektura 8080 była również początkowo docelową platformą dla systemu CP/M, jednego z najważniejszych systemów operacyjnych wczesnej ery mikrokomputerów.

Wpływ układu sięgnął znacznie dalej. Doświadczenia zdobyte przy jego projektowaniu miały znaczenie dla późniejszego rozwoju architektury x86, która przez kolejne dekady stała się podstawą ogromnej części rynku komputerów osobistych.

Dlatego historia zachowanego projektu 8080 jest czymś więcej niż ciekawostką dla kolekcjonerów.

Tak projektowano chipy, zanim pojawił się CAD

Dzisiaj projektowanie procesora kojarzy się z potężnymi stacjami roboczymi, symulacjami komputerowymi i wyspecjalizowanym oprogramowaniem. W latach 70. wyglądało to zupełnie inaczej.

Projektanci korzystali z wielkoformatowych rysunków, folii, taśmy i narzędzi pozwalających ręcznie modyfikować poszczególne elementy projektu.

Rubylith była jednym z materiałów wykorzystywanych podczas przygotowywania masek fotograficznych dla procesu produkcji układów scalonych. Czerwona folia pozwalała określić obszary, które miały zostać odpowiednio odwzorowane podczas fotolitografii.

Projektanci mogli wycinać fragmenty materiału, dodawać kolejne elementy i nanosić poprawki. Wykorzystywano również pisaki, taśmy oraz różnego rodzaju nakładki.

Każda taka zmiana była częścią ręcznie prowadzonego procesu projektowego. W przypadku Intel 8080 skala pracy robi szczególne wrażenie. Gotowy mikroprocesor zawierał około 5000 tranzystorów, a projekt przedstawiony na wielkim arkuszu musiał precyzyjnie odwzorowywać ich rozmieszczenie oraz sieć połączeń.

Jeden arkusz, tysiące tranzystorów

Głównym architektem Intel 8080 był Federico Faggin, jedna z kluczowych postaci w historii mikroprocesorów. W czasach projektowania 8080 nie było współczesnych narzędzi CAD, które pozwalałyby inżynierom przesuwać elementy układu na ekranie i automatycznie kontrolować ogromną liczbę zależności. Projekt trzeba było tworzyć fizycznie.

Wielkoformatowy Rubylith był przy tym znacznie większy od samego krzemowego układu. Powiększenie projektu pozwalało inżynierom pracować z elementami, które w gotowym procesorze miały mikroskopijne rozmiary. Sam układ produkowano w technologii wykorzystującej proces o wymiarze około 6 mikrometrów.

Dla porównania współczesne procesory powstają przy użyciu technologii liczonej w nanometrach. Dzisiejszy projektant ma do dyspozycji oprogramowanie, automatyzację i systemy symulacyjne, które nie mają odpowiednika w warsztacie inżyniera sprzed ponad pół wieku.

Ten sam artefakt pojawił się na historycznym zdjęciu Intela

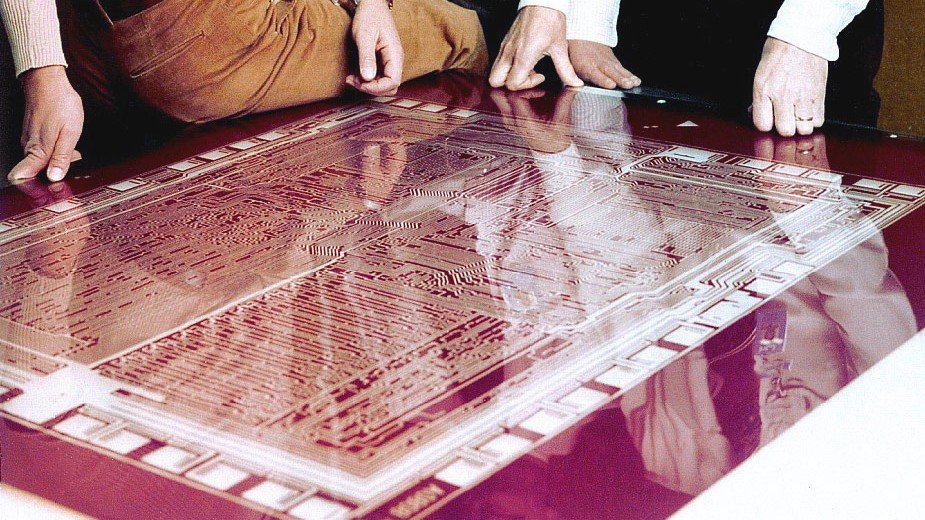

Najciekawszym elementem całej historii jest jednak pochodzenie zachowanego Rubylith. Zdjęcia udostępnione przez właściciela sugerują, że arkusz jest tym samym projektem, który pojawił się na słynnym zdjęciu z 1978 roku. Widać na nim Andy'ego Grove'a, Roberta Noyce'a i Gordona Moore'a stojących obok wielkoformatowego projektu Intel 8080.

Jeżeli identyfikacja jest prawidłowa, mamy do czynienia z wyjątkowym dokumentem historii przemysłu półprzewodnikowego.

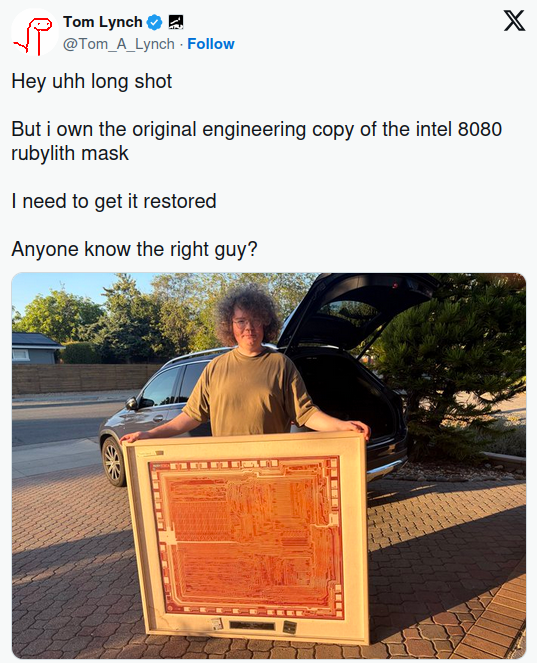

Obecny właściciel artefaktu, Tom Lynch, poszukuje specjalisty, który będzie w stanie zająć się jego konserwacją. Oprawa wymaga ponownego złożenia, a sam materiał powinien zostać zabezpieczony w sposób odpowiedni dla obiektu o takiej wartości historycznej. Istotny jest również fakt, że właściciel ma rodzinne powiązania z Danem Lynchem, znanym między innymi z pionierskich prac związanych z rozwojem internetu.

Zwykła folia stała się zapisem narodzin mikroprocesorów

Dla współczesnego użytkownika komputerów procesor jest niemal niewidoczny. Jest niewielkim kawałkiem krzemu zamkniętym w obudowie, który po prostu trafia do gniazda na płycie głównej.

W latach 70. sytuacja wyglądała inaczej. Za każdym takim układem stała ogromna ilość ręcznej pracy. Rubylith pokazuje ten proces w sposób, którego nie da się odtworzyć na współczesnym ekranie. Na czerwonej folii widać fizyczny zapis decyzji projektantów. Każda linia i każde połączenie było elementem konstrukcji, która później miała zostać przeniesiona na krzem.

To również jeden z powodów, dla których zachowanie takich materiałów jest ważne dla historii technologii. Sam Intel 8080 można dziś odtworzyć w dokumentacji, a jego działanie da się zasymulować na współczesnym komputerze. Oryginalnego procesu projektowania nie da się jednak odtworzyć w ten sam sposób.

Dziedzictwo 8080 wciąż jest widoczne

Wpływ Intel 8080 nie skończył się wraz z pojawieniem się szybszych mikroprocesorów. Układ został wykorzystany w Altair 8800, stał się podstawą dla wczesnych komputerów i pomógł stworzyć środowisko, z którego wyrosła późniejsza branża komputerów osobistych.

Jego ograniczenia miały również nieoczekiwane konsekwencje. Procesor trafił między innymi do automatów arcade, w tym Space Invaders. W przypadku tej gry ograniczenia sprzętowe 8080 przyczyniły się do charakterystycznego przyspieszania ruchu przeciwników wraz z ich eliminowaniem.

Dzisiaj taki efekt jest częścią historii gier wideo. Wtedy był rezultatem bardzo konkretnych ograniczeń obliczeniowych.

Teraz trzeba uratować kawałek tej historii

Największym paradoksem tej historii jest to, że jeden z dokumentów związanych z narodzinami współczesnej branży komputerowej może dziś wymagać fachowej konserwacji.

Projekt Intel 8080 przetrwał ponad pięć dekad. Przetrwał przejście od ręcznego projektowania układów do komputerowego CAD, od procesorów liczonych w tysiącach tranzystorów do współczesnych konstrukcji zawierających miliardy elementów.

Dla historii technologii ten czerwony arkusz jest czymś więcej niż starym projektem produkcyjnym.

To fizyczny ślad momentu, w którym mikroprocesory zaczynały wychodzić poza laboratoria i trafiać do urządzeń, które w kolejnych latach miały rozpocząć rewolucję komputerów osobistych.

Teraz pozostaje znaleźć kogoś, kto potrafi odpowiednio zabezpieczyć ten niezwykły dokument. Jeśli rzeczywiście jest to ten sam Rubylith, który pojawił się na historycznym zdjęciu Intela z 1978 roku, jego wartość nie wynika wyłącznie z wieku.

Na tej czerwonej folii zapisano kawałek historii, z której wyrósł świat współczesnych procesorów.
