Producenci obudów podają złe wymiary? Noctua zmierzyła ponad 100 modeli i znalazła duże rozbieżności

Kupujesz chłodzenie procesora na podstawie specyfikacji obudowy, sprawdzasz każdy milimetr, zamawiasz podzespoły, a po złożeniu komputera okazuje się, że panel boczny nie chce się zamknąć. Brzmi jak błąd podczas składania PC, ale według Noctui problem może leżeć zupełnie gdzie indziej.

Producent chłodzeń przeprowadził własne pomiary ponad stu obudów komputerowych i odkrył, że w wielu przypadkach rzeczywista przestrzeń dostępna dla chłodzenia procesora różni się od wartości deklarowanych przez producentów.

W przypadku 56 przetestowanych modeli odnotowano znaczące rozbieżności. Różnice sięgają od kilku milimetrów na minusie aż do 10 mm dodatkowego miejsca. Dla osoby budującej komputer taka wartość może mieć ogromne znaczenie, szczególnie przy dużych chłodzeniach powietrznych, gdzie wysokość radiatora i dostępny prześwit między procesorem a bocznym panelem obudowy są kluczowe.

Jeden milimetr może zdecydować o powodzeniu całego montażu

W świecie komputerów stacjonarnych wymiary podzespołów nie są jedynie ciekawostką ze specyfikacji. Gdy producent obudowy deklaruje maksymalną wysokość chłodzenia CPU na poziomie 160 mm, użytkownik zazwyczaj zakłada, że radiator o wysokości 159 albo 160 mm będzie bezpiecznym wyborem. Problem zaczyna się wtedy, gdy rzeczywista przestrzeń wewnątrz obudowy różni się od informacji znajdującej się na stronie producenta.

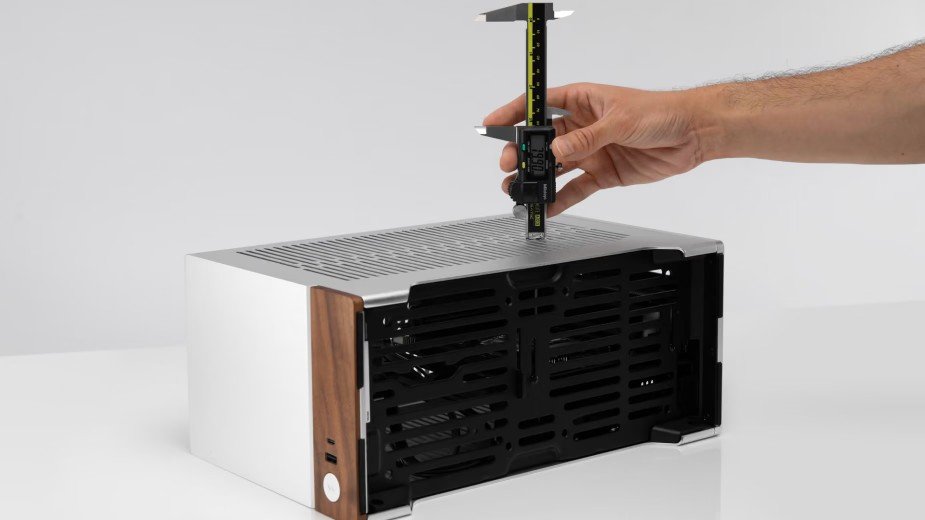

Noctua postanowiła sprawdzić ten problem w praktyce. Jej zespół odpowiedzialny za zgodność produktów zmierzył ponad 100 obudów i porównał uzyskane wyniki z oficjalnymi wartościami publikowanymi przez producentów.

Rezultaty okazały się zaskakujące. W 56 przypadkach firma stwierdziła istotne różnice między deklarowanymi a rzeczywistymi wymiarami.

Nie zawsze działało to na niekorzyść użytkownika. Część obudów oferowała więcej miejsca, niż wynikało ze specyfikacji. W innych przypadkach sytuacja była odwrotna i realny prześwit okazywał się mniejszy.

NZXT, Corsair i Thermaltake zostawiły więcej miejsca

Jednym z ciekawszych przykładów jest NZXT H2 Flow. Producent obudowy deklaruje możliwość zastosowania chłodzenia procesora o maksymalnej wysokości 75 mm. Według pomiarów Noctui rzeczywista przestrzeń pozwala wykorzystać chłodzenie sięgające 79 mm. Różnica wynosi więc 4 mm.

W przypadku dużego chłodzenia powietrznego taki zapas może mieć znaczenie. Użytkownik, który kieruje się wyłącznie oficjalną specyfikacją, może odrzucić konstrukcję mieszczącą się fizycznie w obudowie. Podobną sytuację Noctua zaobserwowała w Thermaltake TR100. Rzeczywista przestrzeń okazała się o 2,7 mm większa od wartości podawanej w specyfikacji.

Jeszcze większą różnicę znaleziono w Corsair Frame 4000D. Tutaj pomiar wskazał aż 10 mm dodatkowego prześwitu.

Z perspektywy użytkownika jest to dobra wiadomość. Problem polega jednak na tym, że osoba planująca komputer niekoniecznie wie o dodatkowej przestrzeni. Jeżeli bazuje wyłącznie na danych producenta obudowy, może zdecydować się na mniejsze chłodzenie, mimo że większy model również zmieściłby się w środku.

Gorzej, gdy obudowa jest mniejsza niż obiecuje producent

Znacznie bardziej kłopotliwa jest sytuacja odwrotna. Jeżeli rzeczywisty prześwit jest mniejszy od deklarowanego, zakup podzespołów zgodnych ze specyfikacją może zakończyć się problemami podczas montażu.

Noctua wskazała między innymi Asus Prime AP201. W tym przypadku zmierzona przestrzeń była o 1,7 mm mniejsza od wartości przedstawionej w oficjalnych danych. Jeszcze większą różnicę wykryto w Lian Li B4-mATX. Rzeczywisty wymiar był o 3,5 mm mniejszy niż wartość deklarowana przez producenta.

3,5 mm może wydawać się niewielką liczbą. Przy montażu dużego chłodzenia procesora to jednak wystarczająco dużo, aby z pozornie kompatybilnego zestawu zrobić problematyczną konstrukcję.

W najbardziej niekorzystnym scenariuszu radiator może zetknąć się z panelem bocznym. W niektórych przypadkach zamknięcie obudowy może stać się niemożliwe. Użytkownik zostaje wtedy z koniecznością wymiany chłodzenia albo obudowy, mimo że przed zakupem wszystkie deklarowane parametry wyglądały prawidłowo.

Noctua sama zaczęła sprawdzać obudowy

Źródłem całej sprawy była baza kompatybilności Noctui. Firma od lat wykorzystuje ją do wskazywania, które chłodzenia pasują do konkretnych konstrukcji komputerowych.

Wątpliwości dotyczące zgodności wymiarów skłoniły producenta do przeprowadzenia własnych pomiarów. Zamiast opierać się wyłącznie na danych otrzymywanych od producentów obudów, zespół Noctui zaczął fizycznie sprawdzać dostępny prześwit. Wyniki trafiły do firmowej bazy kompatybilności. Dzięki temu użytkownik może porównać nie tylko nominalną wysokość chłodzenia z deklarowaną przestrzenią w obudowie, lecz także sprawdzić informacje wynikające z rzeczywistych pomiarów.

To szczególnie istotne w przypadku komputerów o kompaktowych wymiarach. W dużych obudowach dodatkowe kilka milimetrów często nie ma większego znaczenia. W konstrukcjach Mini-ITX oraz niewielkich obudowach mATX każdy fragment wolnej przestrzeni może być potrzebny.

Największy problem zaczyna się przy małych komputerach

Budowa niewielkiego komputera wymaga znacznie większej precyzji niż składanie dużego peceta. W wysokiej obudowie typu tower użytkownik ma zazwyczaj sporo miejsca na manewr. W kompaktowej konstrukcji chłodzenie procesora, karta graficzna, pamięci masowe, zasilacz i przewody konkurują o tę samą przestrzeń.

Dlatego różnica kilku milimetrów może przesądzić o tym, czy wybrany zestaw da się fizycznie złożyć.

Dotyczy to szczególnie chłodzeń typu tower. Duże radiatory oferują wysoką wydajność, ale ich wysokość często zbliża się do maksymalnego prześwitu deklarowanego przez producenta obudowy. Jeżeli rzeczywista wartość jest niższa, margines bezpieczeństwa może zniknąć całkowicie.

Właśnie dlatego przy składaniu kompaktowego PC samo sprawdzenie tabeli kompatybilności może nie wystarczyć.

Czy problem dotyczy tylko chłodzeń procesora?

Pomiary Noctui rodzą jeszcze jedno interesujące pytanie. Skoro rzeczywiste wymiary przestrzeni dla chłodzenia CPU potrafią różnić się od danych publikowanych przez producentów obudów, podobne rozbieżności mogą pojawiać się również przy innych komponentach.

Karty graficzne mają określoną maksymalną długość i grubość. Zasilacze wymagają konkretnej przestrzeni montażowej. W niektórych obudowach znaczenie mają także wymiary chłodnic, wentylatorów, dysków oraz przewodów zasilających.

Noctua skupia się przede wszystkim na kompatybilności swoich chłodzeń, dlatego jej baza nie rozwiązuje wszystkich problemów związanych z wymiarami obudów. Przy innych podzespołach użytkownik nadal musi korzystać z danych producenta, niezależnych testów albo własnych pomiarów.

Nie ma obecnie podstaw, aby twierdzić, że podobne rozbieżności dotyczą wszystkich kategorii komponentów. Pomiary Noctui pokazują jednak, że deklarowany prześwit nie zawsze musi być identyczny z tym, który znajdziemy wewnątrz konkretnej obudowy.

Najlepszym miernikiem nadal pozostaje miarka

Cała sytuacja prowadzi do dość przyziemnego wniosku. Przy składaniu komputera warto traktować dane producenta jako punkt wyjścia, a nie absolutną gwarancję fizycznego dopasowania.

Szczególne znaczenie ma to przy zakupie chłodzenia, którego wysokość znajduje się bardzo blisko maksymalnej wartości podanej dla danej obudowy. Jeżeli różnica wynosi zaledwie kilka milimetrów, dodatkowa weryfikacja może oszczędzić użytkownikowi problemów po dostarczeniu części.

Najpewniejszym rozwiązaniem jest posiadanie obudowy przed zakupem pozostałych podzespołów i samodzielne sprawdzenie newralgicznych wymiarów. Nie każdy ma jednak taką możliwość, dlatego baza kompatybilności Noctui może być przydatnym dodatkowym źródłem informacji.

Tym bardziej że firma nie ograniczyła się do przepisania danych producentów. W wielu przypadkach fizycznie zmierzyła dostępny prześwit i zestawiła go z oficjalną specyfikacją.

56 obudów to sygnał dla osób składających PC

Nie oznacza to, że nagle należy przestać ufać specyfikacjom producentów obudów. Wyniki Noctui pokazują jednak, że przy bardzo ciasnym montażu warto zachować dodatkowy margines.

Jeżeli chłodzenie ma 158 mm, a producent obudowy deklaruje 160 mm wolnej przestrzeni, sytuacja wygląda zupełnie inaczej niż wtedy, gdy użytkownik ma 20 czy 30 mm zapasu. W pierwszym przypadku nawet niewielka różnica pomiarowa może zadecydować o powodzeniu montażu.

Dla osób budujących nowy komputer wniosek jest prosty: im bliżej granicy kompatybilności znajduje się dany podzespół, tym mniej warto polegać na jednym parametrze z karty produktu.
