Na zasilaczu się nie oszczędza, ale markowy XPG PYLON II 750 W kupisz za 250 zł bez promocji

XPG PYLON II to druga generacja popularnej serii zasilaczy, która od początku była pozycjonowana jako rozsądna propozycja do komputerów ze średniej półki. Pierwszego Pylona 750 W testowałem kilka lat temu i już wtedy była to całkiem ciekawa konstrukcja jak na swój segment cenowy. Nowa generacja idzie jednak wyraźnie dalej, przede wszystkim pod względem zastosowanej elektroniki oraz zgodności z obecnymi standardami. XPG nie próbuje tutaj na siłę wchodzić w segment premium, tylko zawalczyć o klienta dobrym produktem, ale przede wszystkim bardzo rozsądną ceną. Seria XPG PYLON II składa się z trzech modeli o mocy 550 W, 650 W oraz 750 W. Wszystkie jednostki są zgodne ze standardem ATX 3.1, posiadają certyfikat sprawności 80 PLUS Bronze oraz Cybenetics Silver, korzystają ze 135-milimetrowego wentylatora z łożyskiem FDB i są objęte 5-letnią gwarancją. Mamy także natywne okablowanie 12V-2x6 - w modelu 550 W przewód może dostarczyć 300 W, natomiast wersje 650 W oraz 750 W oferują już 450 W.

Zgodność z ATX 3.1 oznacza również odpowiednie przygotowanie zasilacza na krótkotrwałe skoki poboru mocy. Producent deklaruje możliwość obsługi chwilowego obciążenia sięgającego do 235% mocy znamionowej przez 100 µs. W przypadku modelu 750 W daje to chwilowo aż 1762 W. Oczywiście nie oznacza to, że mamy do czynienia z zasilaczem o takiej mocy, ale pokazuje wymagania, jakie współczesny standard stawia przed sekcją zasilania podczas gwałtownych zmian obciążenia generowanych przede wszystkim przez karty graficzne. W tym materiale przyjrzymy się najmocniejszej wersji, czyli XPG PYLON II 750 W. Nie będzie to klasyczny test z wykorzystaniem naszego stanowiska pomiarowego, ale zasilacz rozbieramy na czynniki pierwsze tak samo jak w normalnej recenzji PSU. Sprawdzimy wykonanie, okablowanie, zastosowaną platformę i komponenty, a w kwestii parametrów elektrycznych lekko podeprzemy się wynikami niezależnego laboratorium Cybenetics.



XPG PYLON II 750 W nadal jest konstrukcją z segmentu 80 PLUS Bronze, ale dostajemy ATX 3.1, natywne 12V-2x6 450 W i znacznie nowocześniejszą elektronikę niż w pierwszej generacji.

Specyfikacja XPG PYLON II 750 W:

• zgodność ze standardem ATX 3.1,
• moc ciągła 750 W,
• certyfikat sprawności 80 PLUS Bronze,
• certyfikat Cybenetics Silver,
• jedna mocna linia +12 V o wydajności 62,5 A,
• pełne 750 W dostępne na linii +12 V,
• obsługa chwilowych skoków poboru mocy do 235% mocy znamionowej przez 100 µs,
• natywne złącze 12V-2x6 o mocy 450 W,
• 2 złącza EPS,
• 2 złącza PCIe 6+2 pin,
• 6 złączy SATA,
• 2 złącza Molex,
• wentylator 135 mm z łożyskiem FDB,
• stały system okablowania,
• aktywne PFC,
• wymiary 150 x 150 x 86 mm,
• MTBF 100 000 godzin,
• 5 lat gwarancji.

Zabezpieczenia XPG PYLON II 750 W:

• SCP - zabezpieczenie zwarciowe, w części wtórnej zasilacza zapobiega uszkodzeniu zasilacza oraz komponentów systemu komputerowego,
• OVP - zabezpieczenie nadmiarowo-napięciowe, uaktywnia się przy zbyt wysokim napięciu i powoduje wyłączenie zasilacza,
• OCP - zabezpieczenie nadmiarowo-prądowe, wyłącza monitorowaną szynę, gdy płynący prąd przekracza ustalone wartości,
• UVP - zabezpieczenie podnapięciowe, zasilacz wyłącza się automatycznie, gdy napięcie spadnie poniżej wartości progowej,
• OPP - zabezpieczenie przeciążeniowe, uaktywnia się, gdy całkowite obciążenie przekracza ustaloną wartość,
• OTP - zabezpieczenie termiczne, wyłącza zasilacz po osiągnięciu temperatury progowej,
• SIP - zabezpieczenie układu wejściowego przed przepięciami i udarami prądowymi,
• NLO - możliwość bezpiecznej pracy z bardzo małym lub zerowym obciążeniem.

Dystrybucja napięć:

XPG PYLON II 750 W wykorzystuje jedną mocną linię +12 V o maksymalnym natężeniu 62,5 A. Możemy z niej pobrać pełne 750 W, czyli całą moc znamionową zasilacza. To właśnie z tej szyny zasilane są najbardziej wymagające podzespoły komputera, przede wszystkim procesor oraz karta graficzna. Według oficjalnej specyfikacji XPG linie +3,3 V oraz +5 V oferują po 22 A, natomiast +5VSB może dostarczyć 3 A, czyli maksymalnie 15 W.

Zawartość opakowania i okablowanie XPG PYLON II 750 W

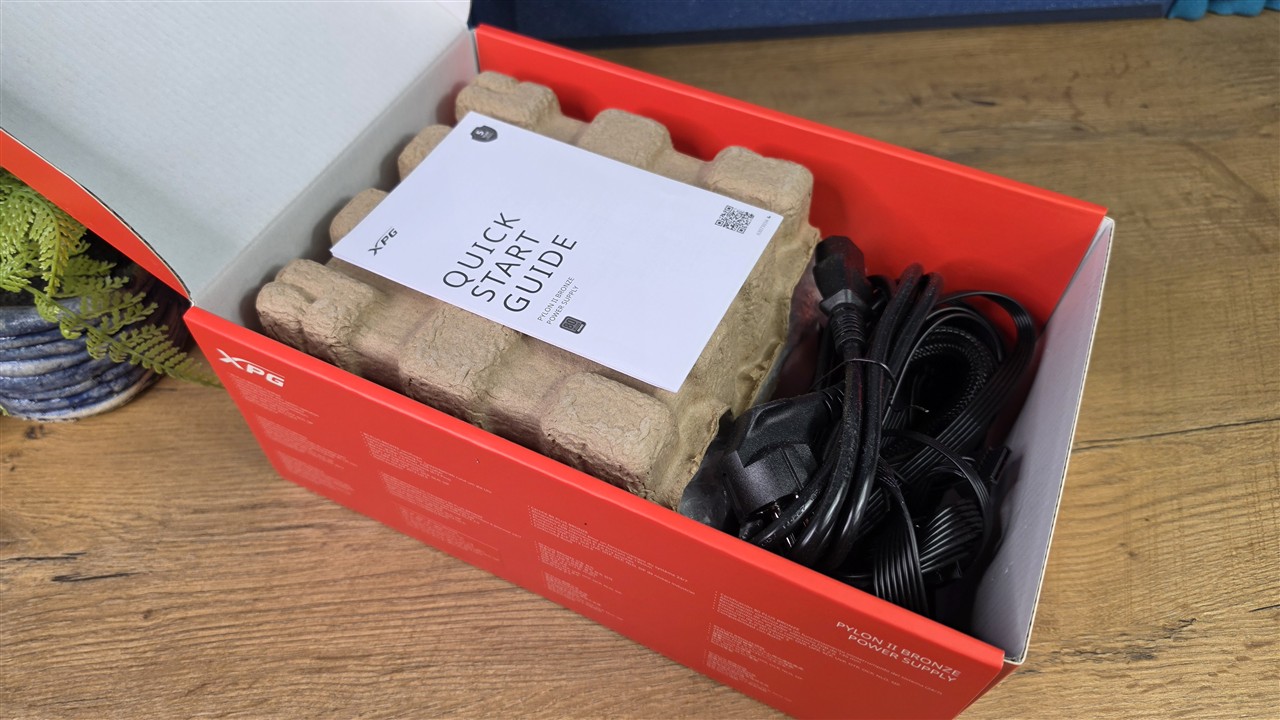

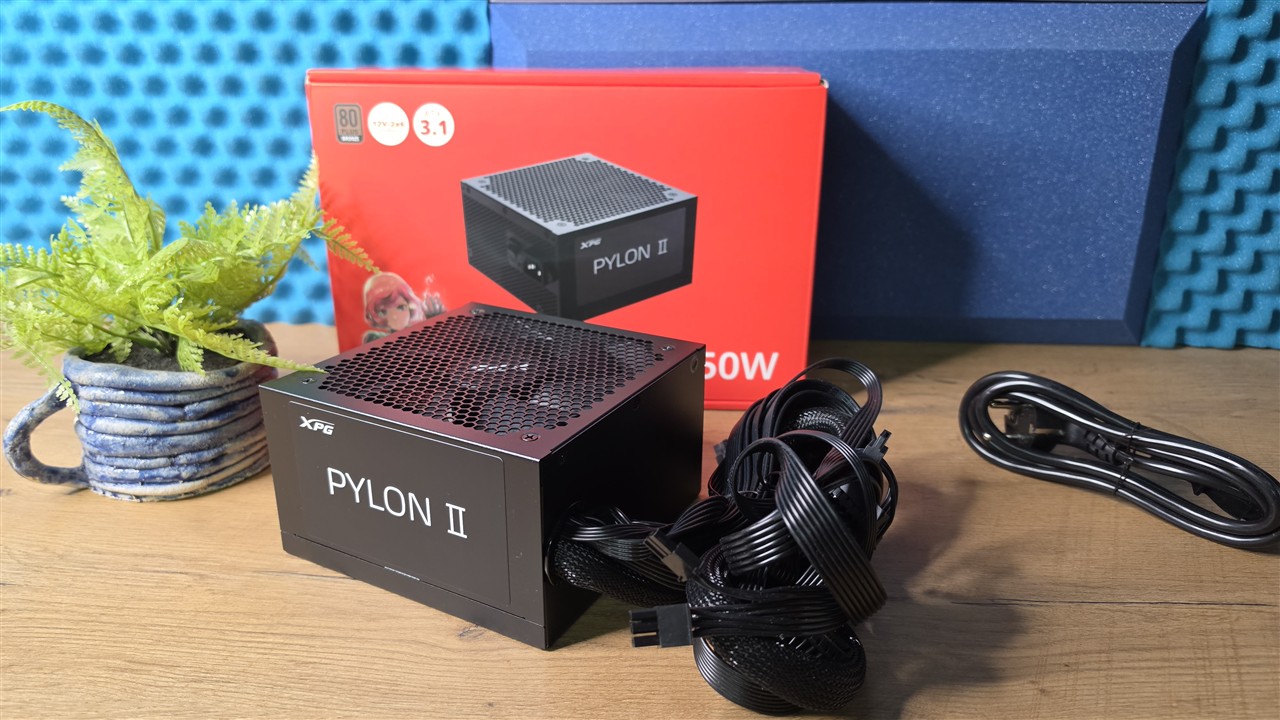

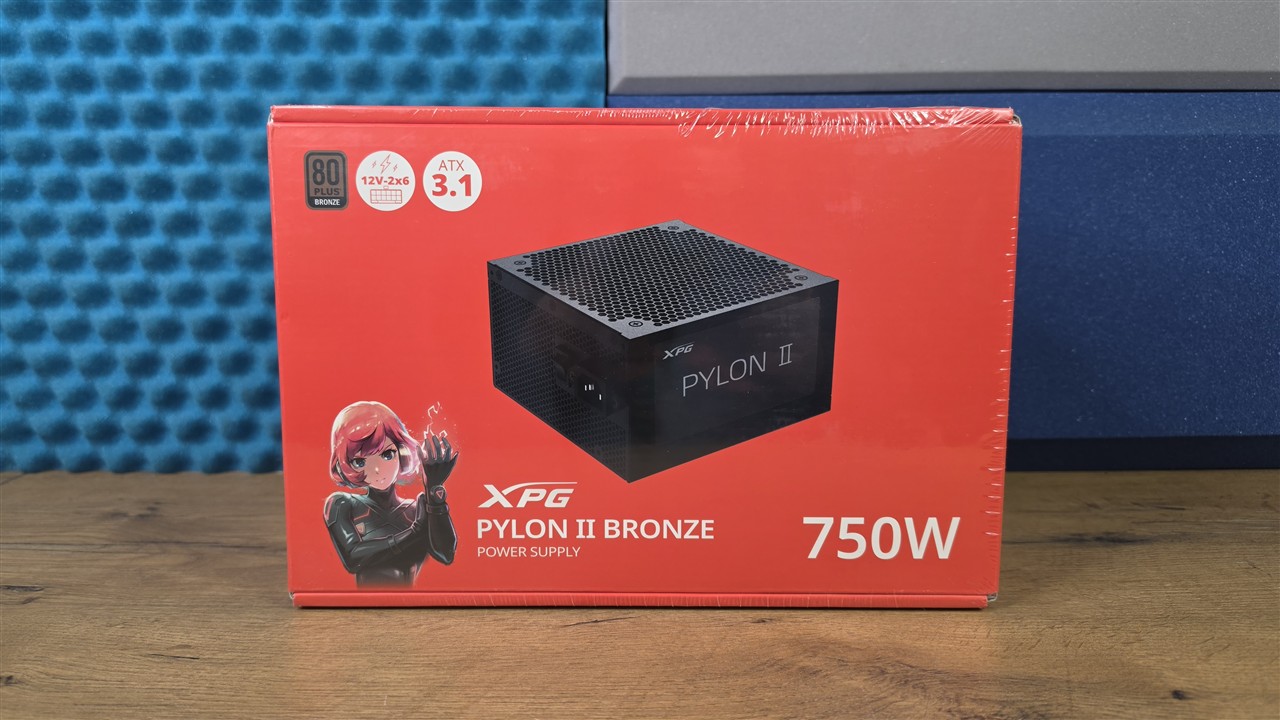

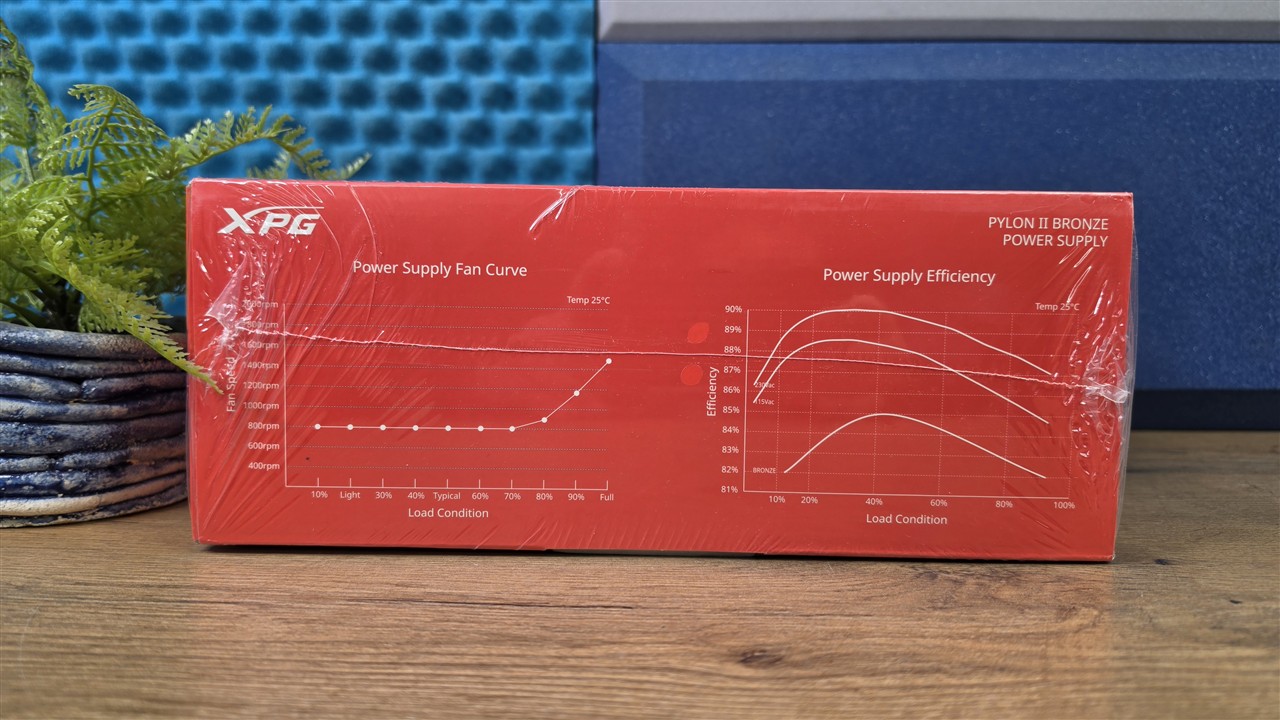

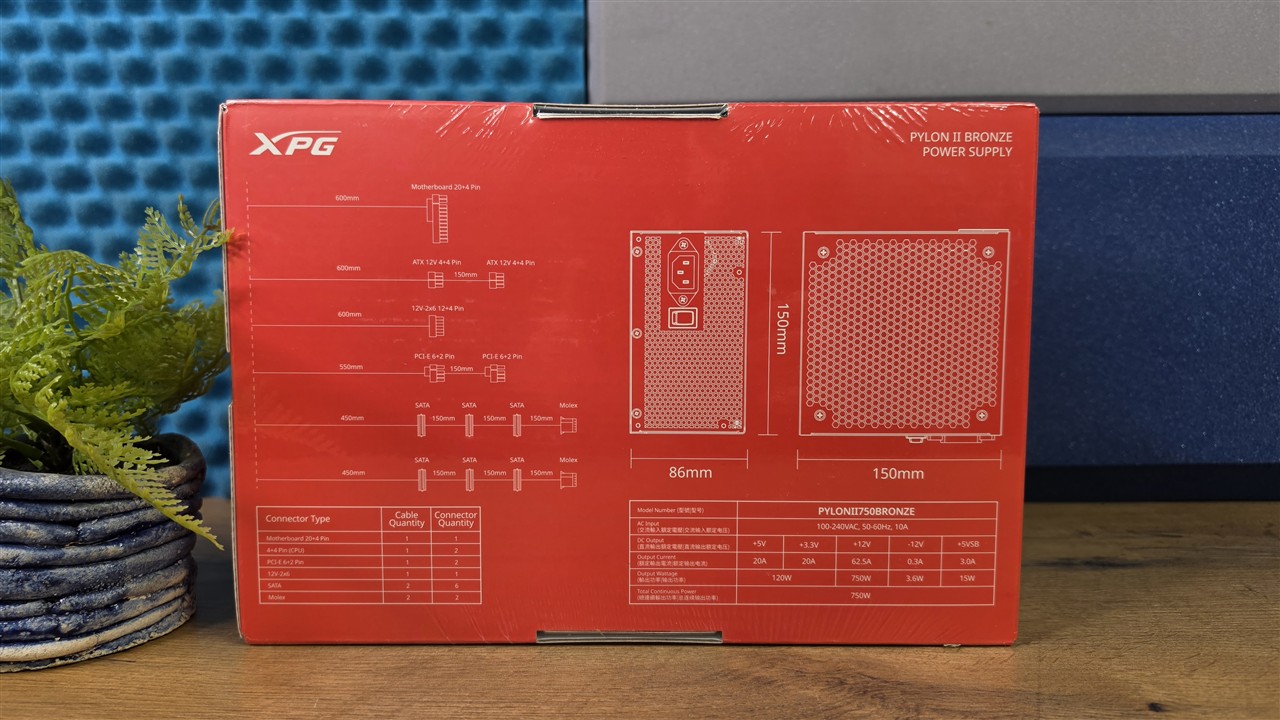

Zasilacz otrzymujemy w charakterystycznym dla XPG kartonie utrzymanym w czerwono-czarnej kolorystyce. Na froncie znajdziemy zdjęcie jednostki, oznaczenie mocy 750 W oraz najważniejsze informacje, takie jak certyfikat 80 PLUS Bronze, zgodność z ATX 3.1 czy obsługa nowych kart graficznych. Z tyłu producent umieścił więcej szczegółów dotyczących serii, zastosowanego wentylatora, zabezpieczeń i dostępnego okablowania. Sam zestaw jest podstawowy - poza zasilaczem otrzymujemy przewód zasilający, śrubki montażowe oraz dokumentację.

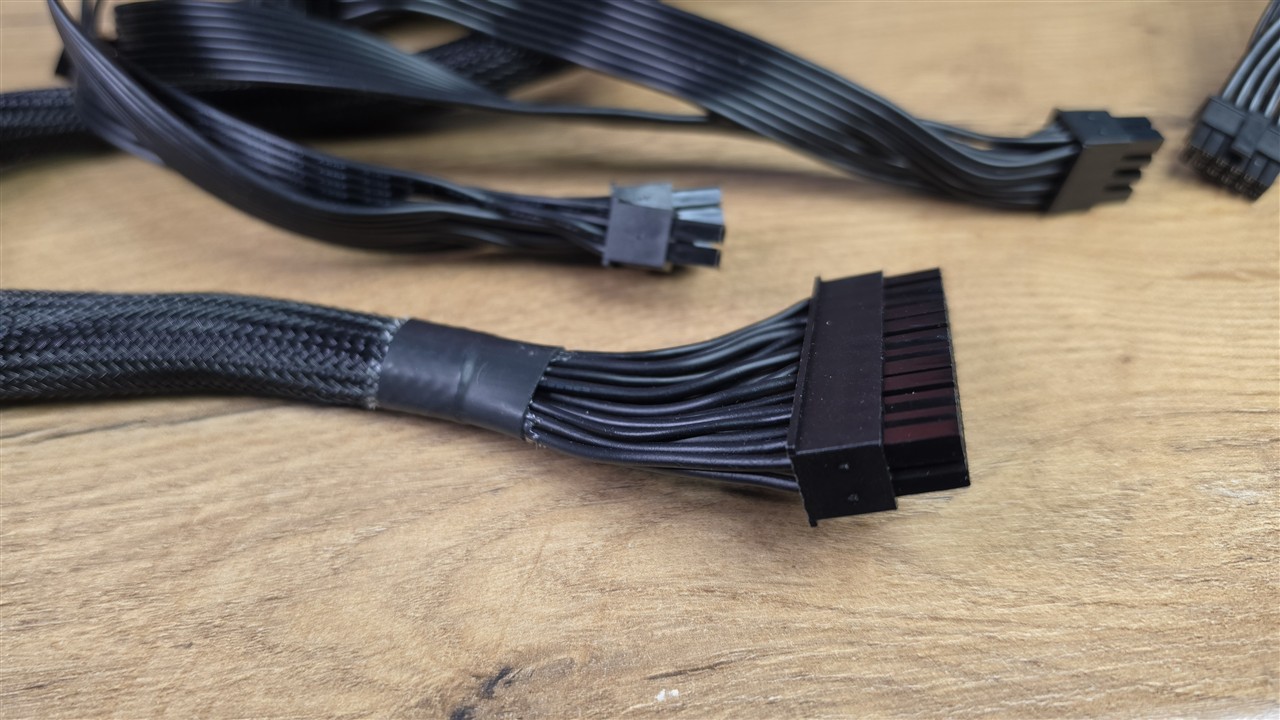

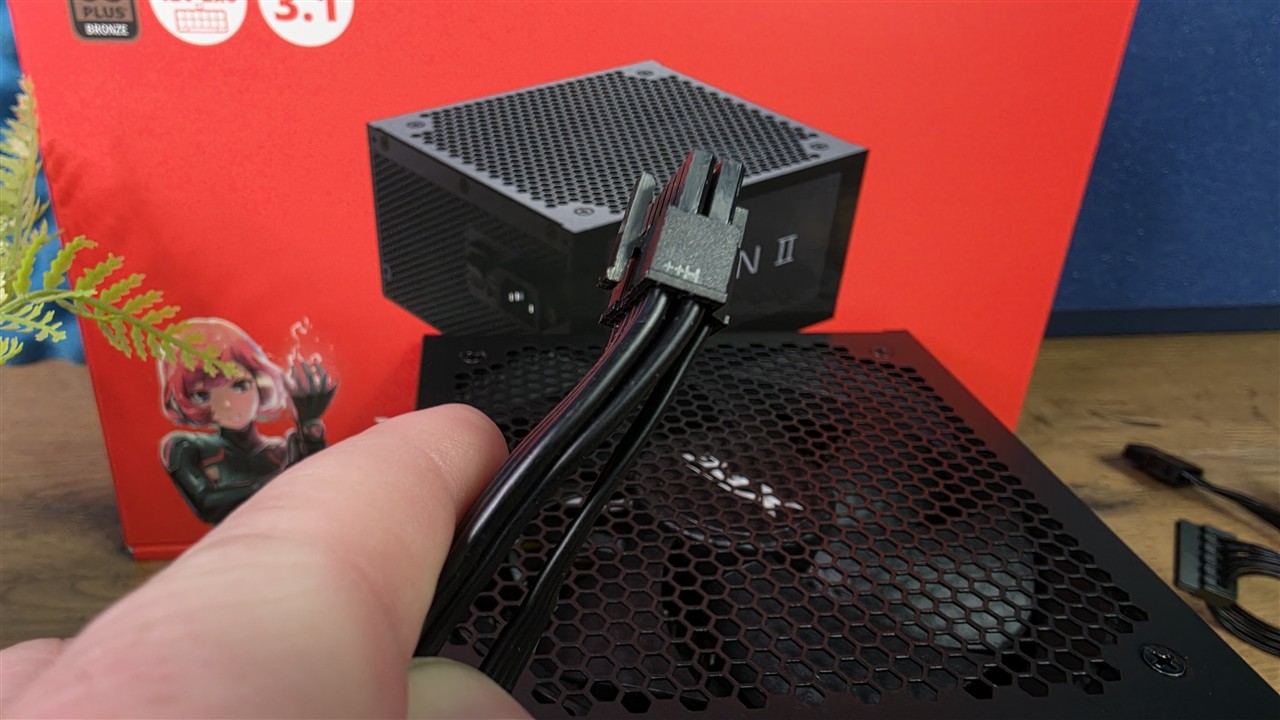

PYLON II posiada stałe okablowanie. Do dyspozycji mamy główną wiązkę ATX, dwa złącza EPS dla procesora, dwa PCIe 6+2 pin oraz natywny przewód 12V-2x6 o mocy 450 W. Na nośniki danych i dodatkowe akcesoria przewidziano sześć SATA oraz dwa Molex. Najbardziej obciążone przewody 12V-2x6 wykonano z żył 16 AWG, natomiast klasyczne PCIe i EPS wykorzystują 18 AWG.

Wiązka	Złącza/długość	Ilość kabli
ATX24 pin	58 cm 24 pin [18-22 AWG]	1

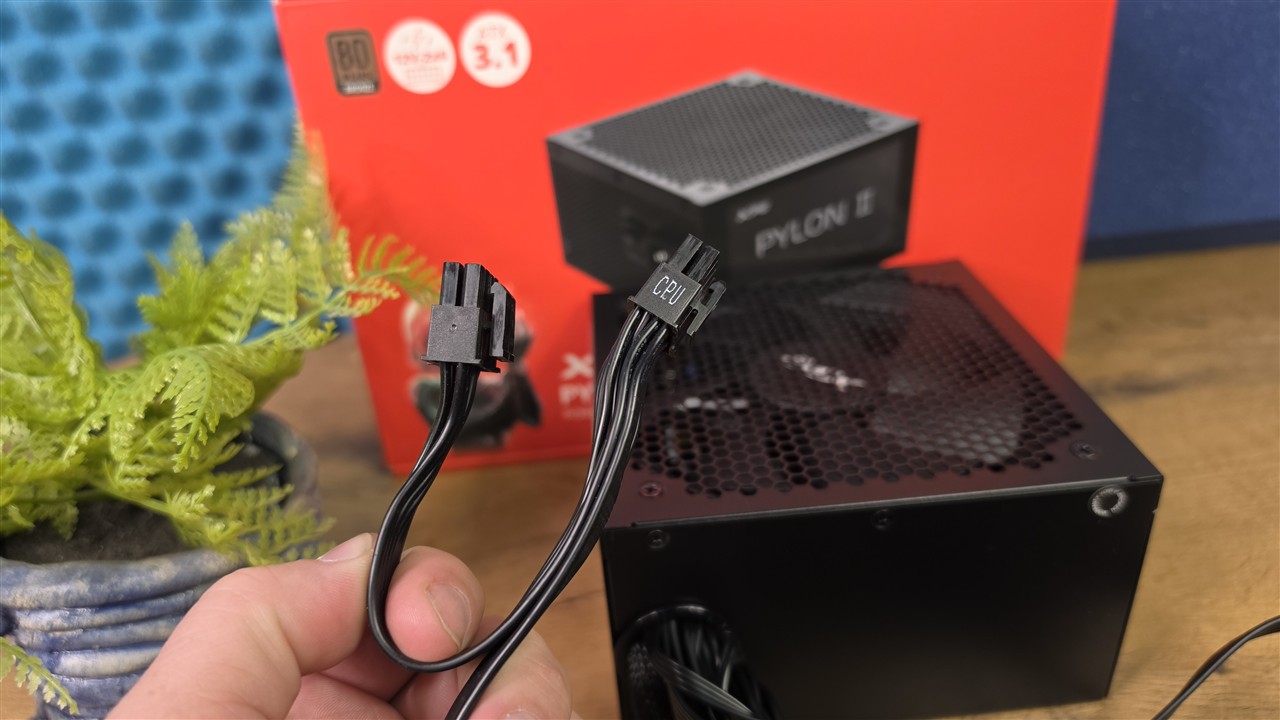

EPS 8-pin / (4+4) pin	60 cm 8-pin + 14,5 cm 4+4 pin [18 AWG]	1
PCI-E	55 cm (6+2)-pin + 15 cm (6+2)-pin [18 AWG]	1

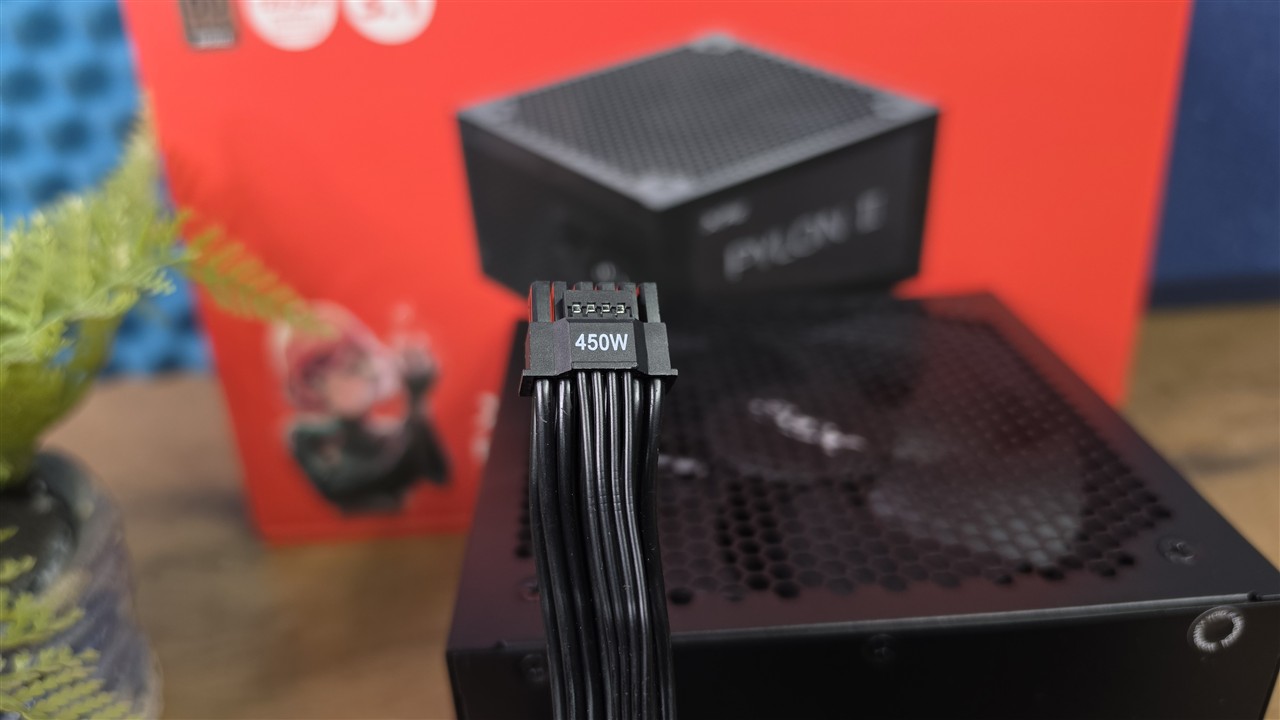

12V-2x6 450 W	61,5 cm (12+4)-pin [16-24 AWG]	1
SATA / Molex	42 cm SATA + 15 cm SATA + 15 cm SATA + 15 cm Molex [18 AWG]	2

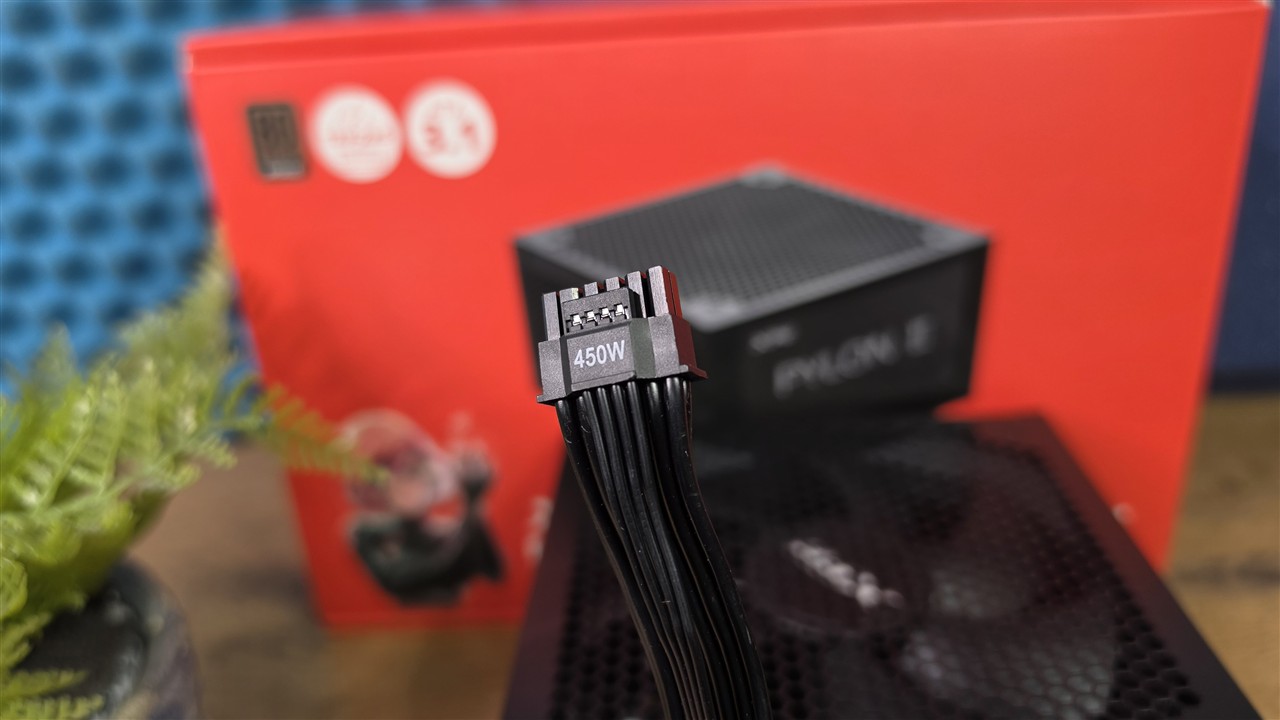

Jak na jednostkę o mocy 750 W liczba dostępnych złączy jest wystarczająca. Najważniejsze jest jednak natywne 12V-2x6 450 W, dzięki któremu w przypadku nowszej karty graficznej nie trzeba korzystać z przejściówek. Do tego pozostawiono dwa klasyczne złącza PCIe 6+2 pin, więc PYLON II bez problemu współpracuje również ze starszymi kartami graficznymi.







Budowa i wygląd XPG PYLON II 750 W

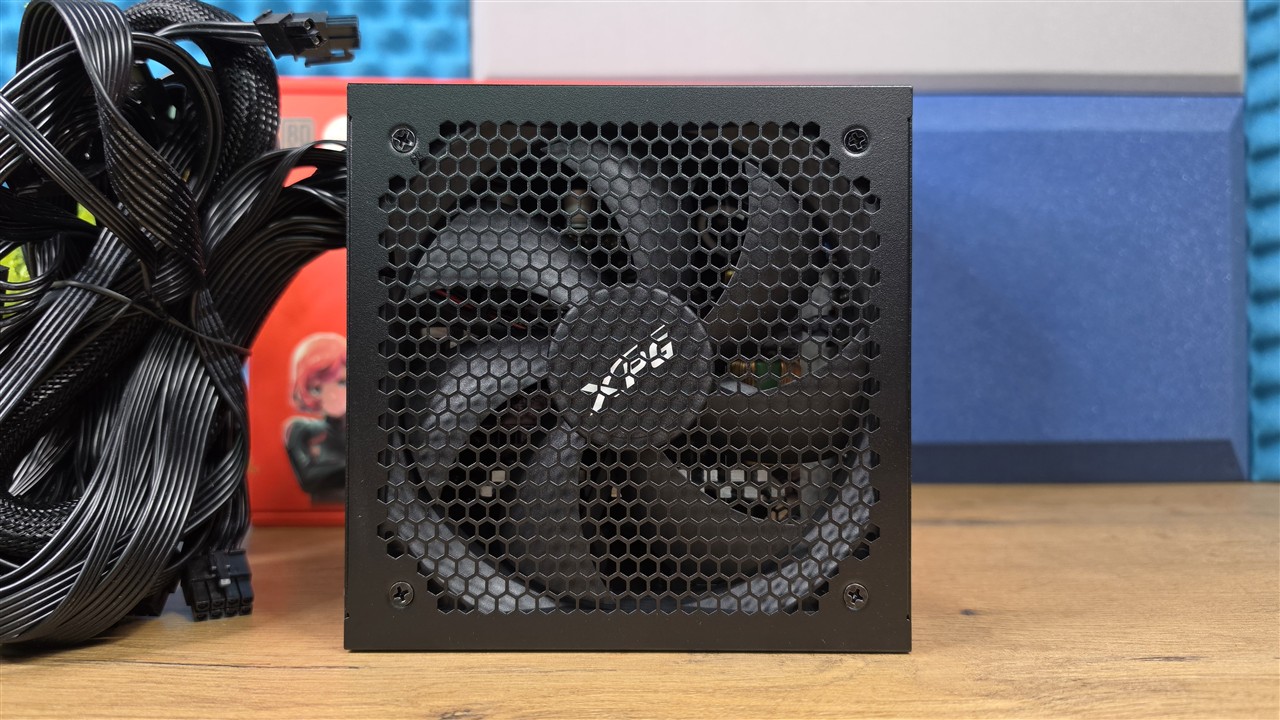

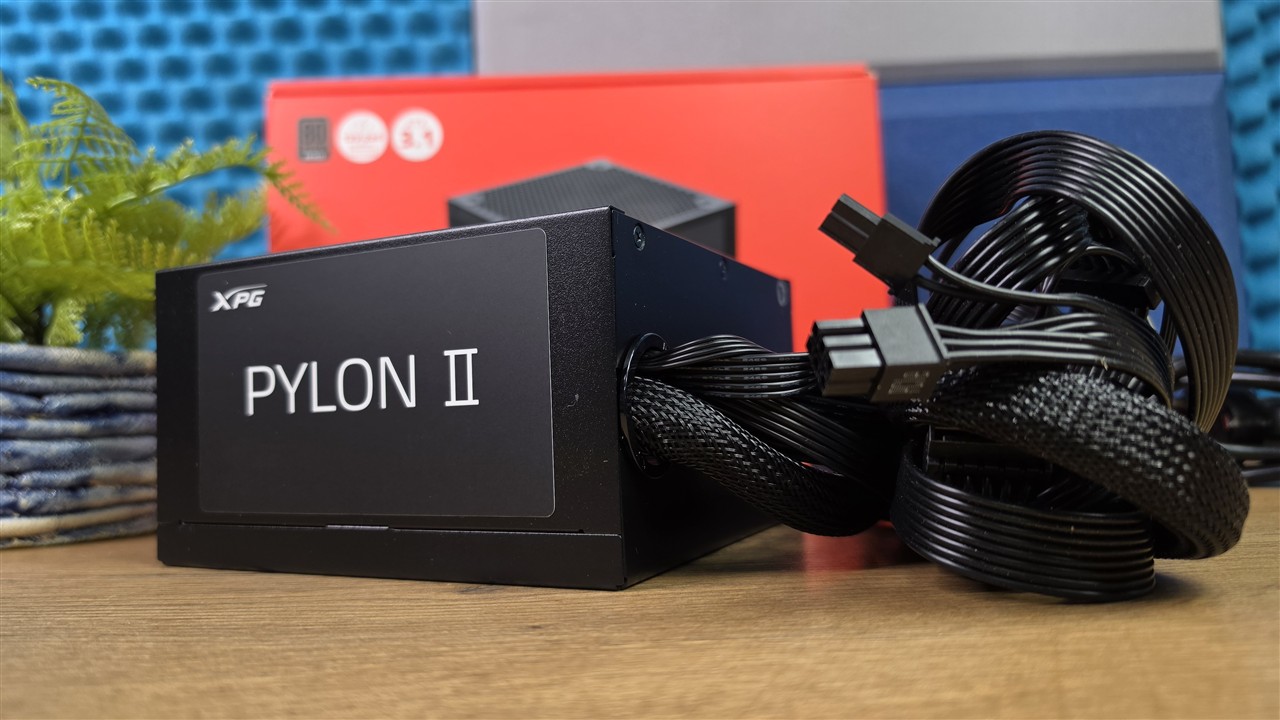

XPG PYLON II 750 W to kompaktowa jednostka o wymiarach 150 x 150 x 86 mm. Obudowę wykonano z blachy lakierowanej na czarno, a stylistycznie jest prosto i bez zbędnych dodatków. Wentylator 135 mm osłania metalowy grill, natomiast na bokach znajdziemy oznaczenie serii PYLON II. Nie mamy tutaj żadnego podświetlenia czy innych dodatków, które w zasilaczu i tak nie są do niczego potrzebne.

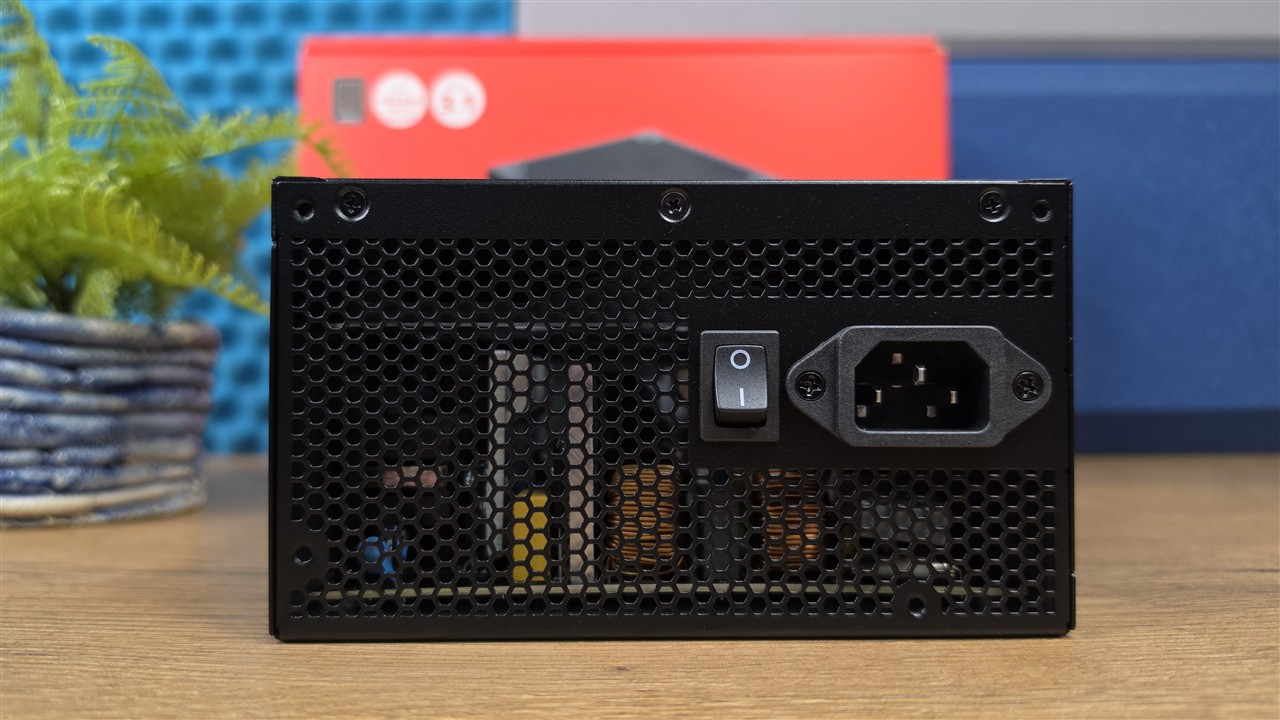

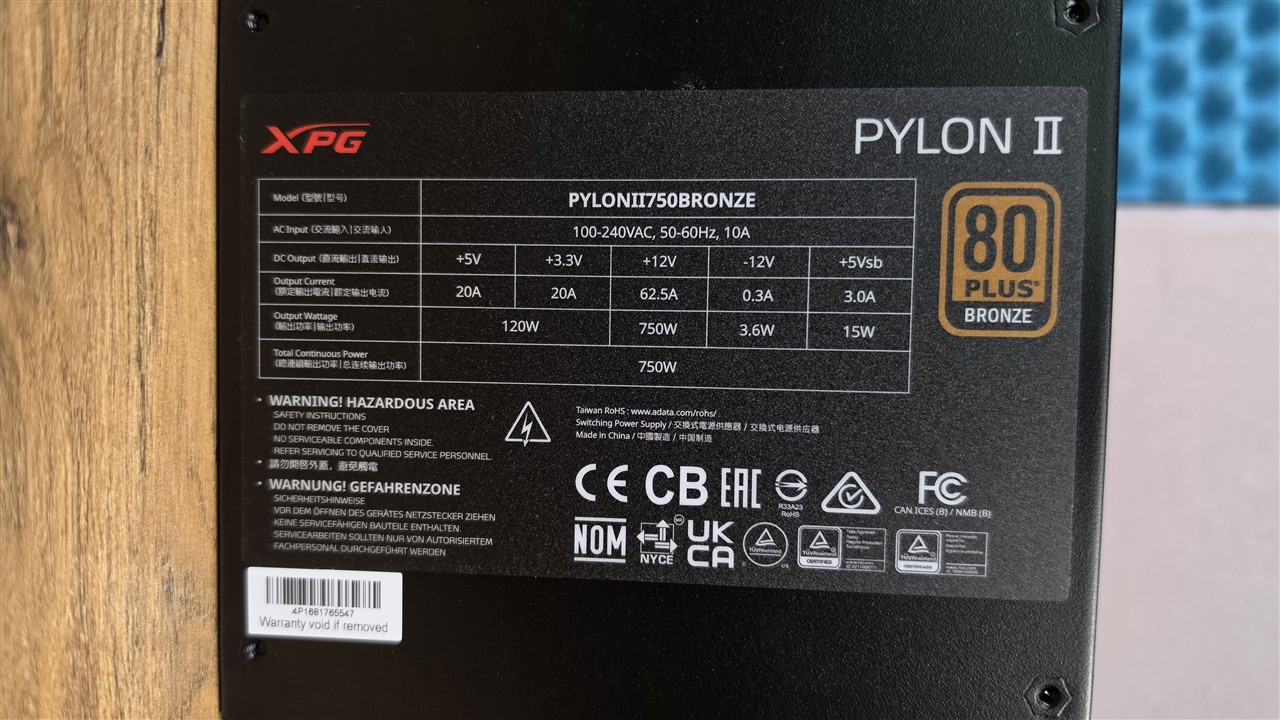

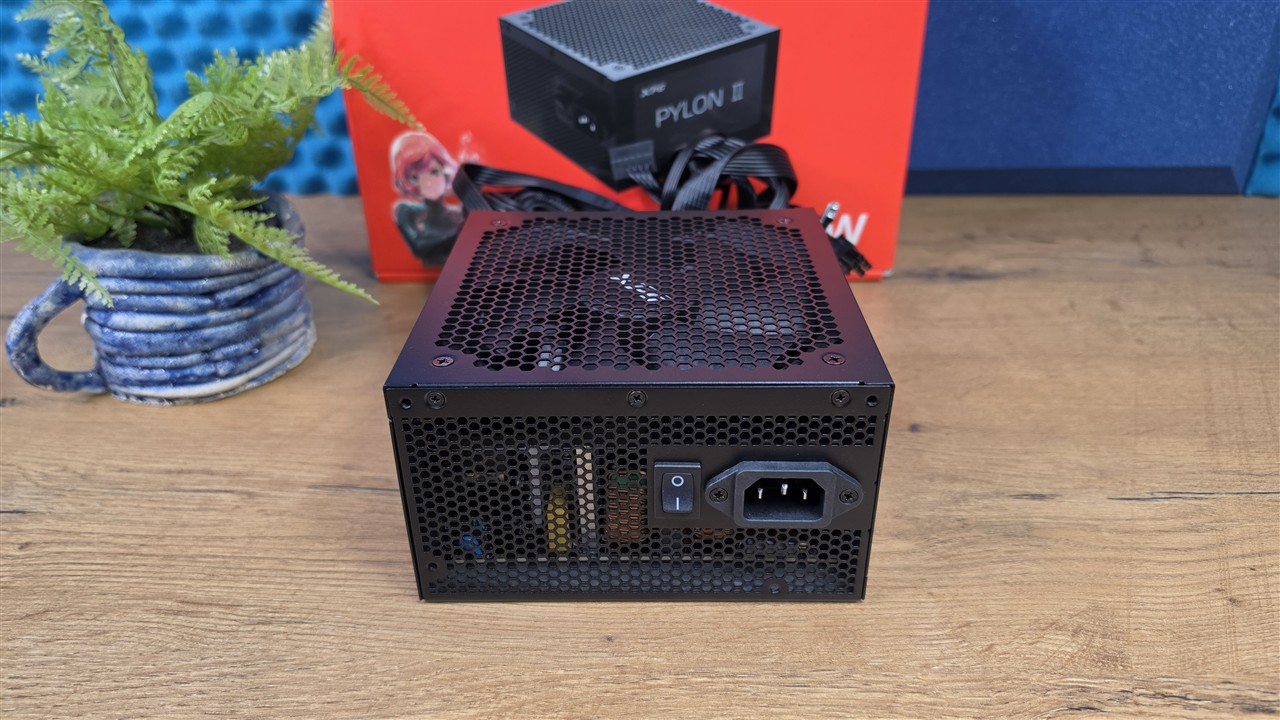

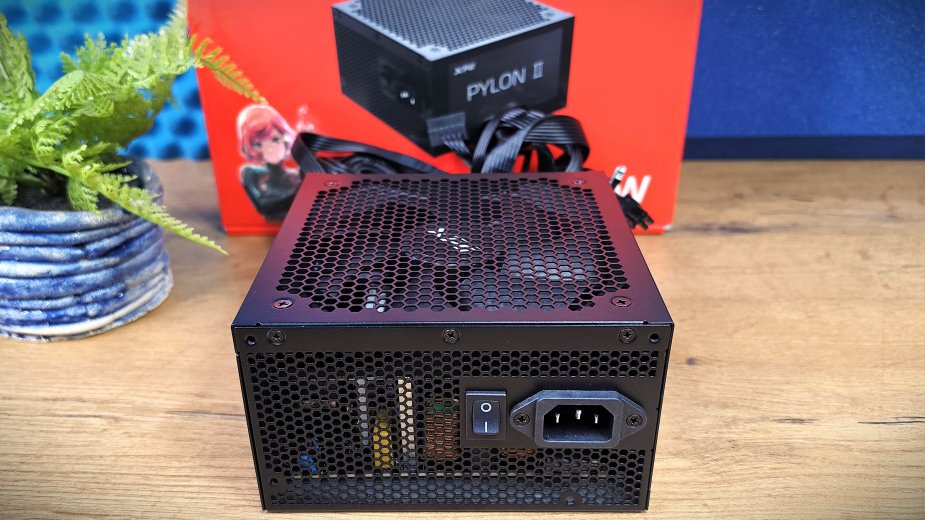

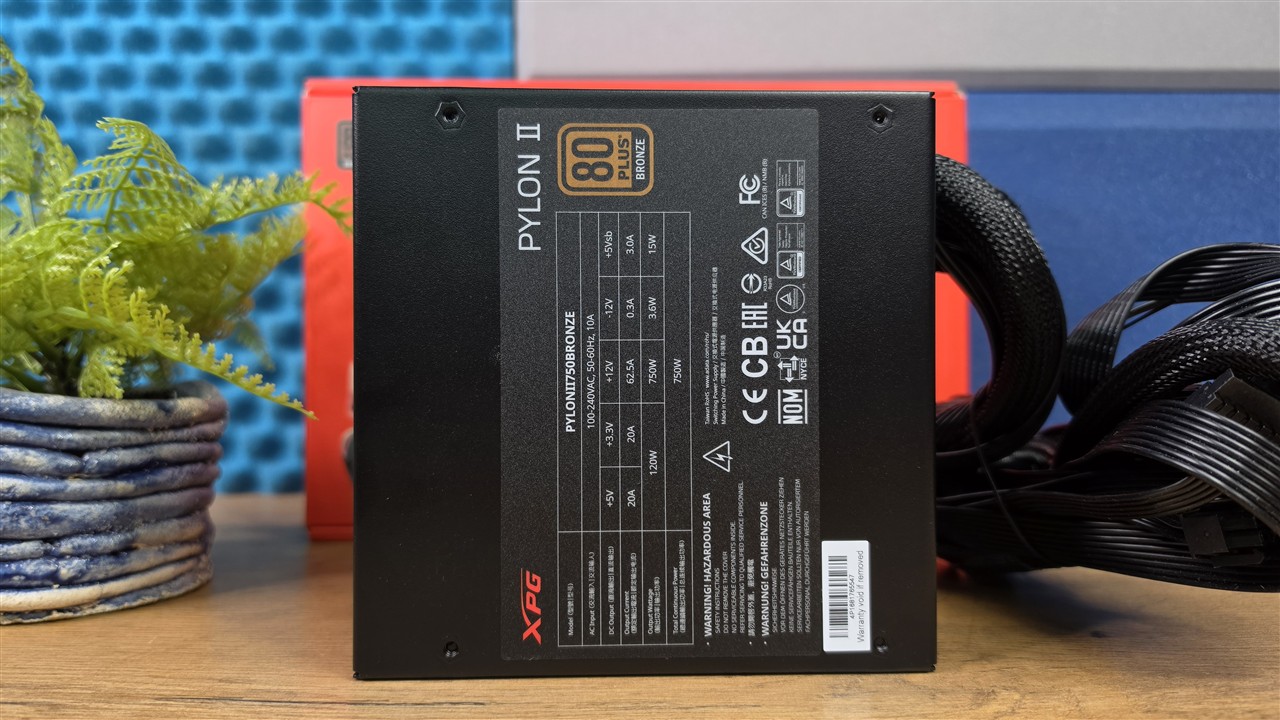

Tył obudowy jest perforowany i znajdziemy tutaj standardowe gniazdo zasilania oraz włącznik. PYLON II nie posiada trybu półpasywnego, więc wentylator pracuje przez cały czas. Na jednym z boków umieszczono tabliczkę prądowo-napięciową, natomiast wszystkie wiązki wychodzą bezpośrednio z obudowy. Zasilacz jest więc klasyczną, niemodularną konstrukcją, co jest jednym z elementów pozwalających utrzymać niższą cenę.

Analiza wnętrza XPG PYLON II 750 W

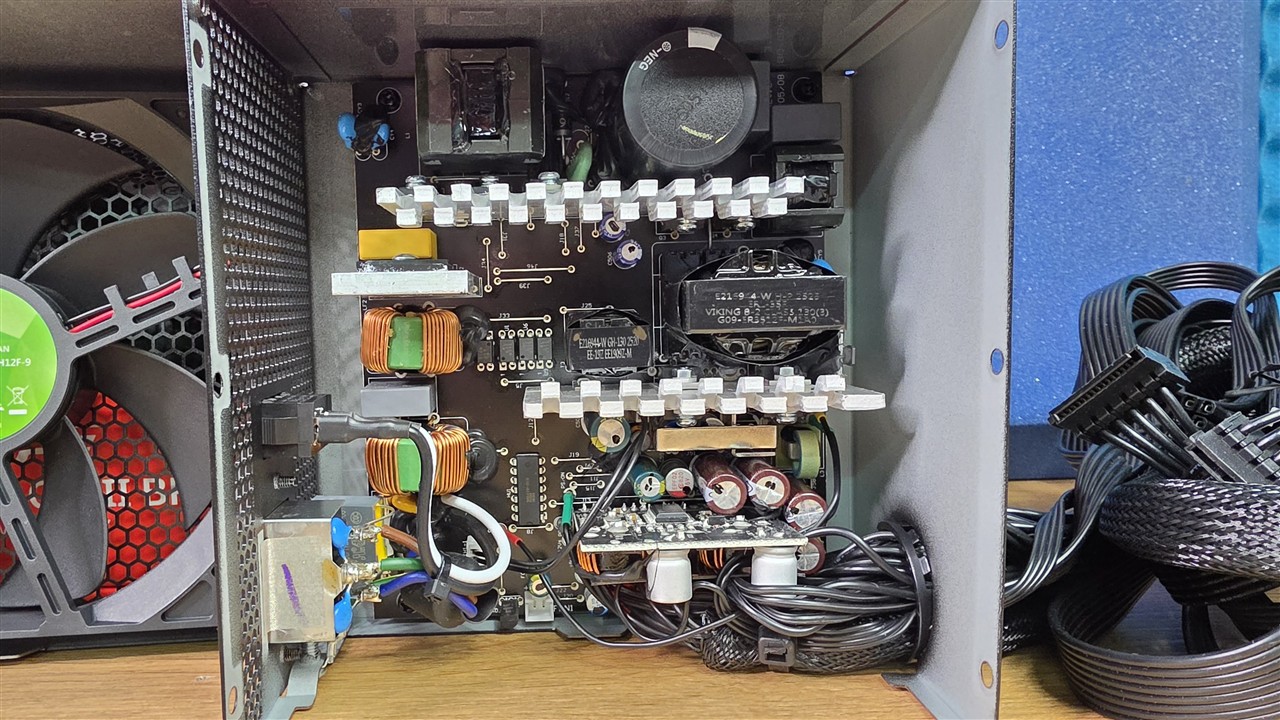

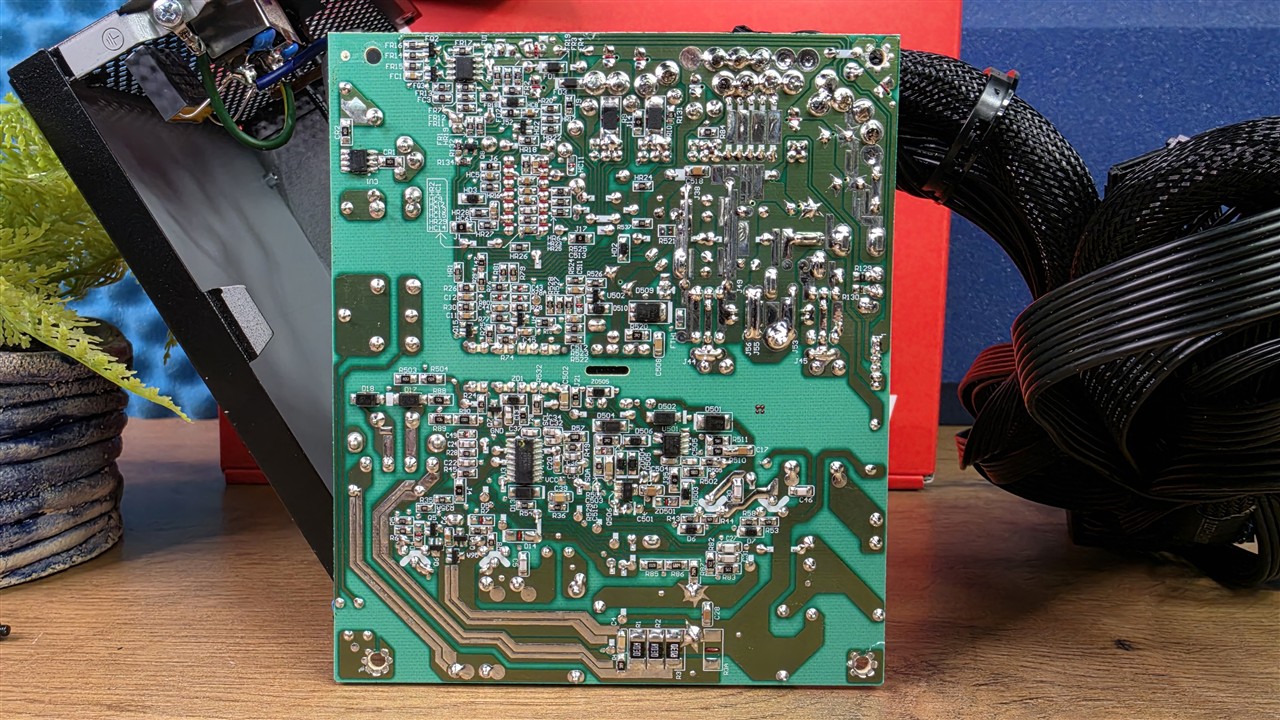

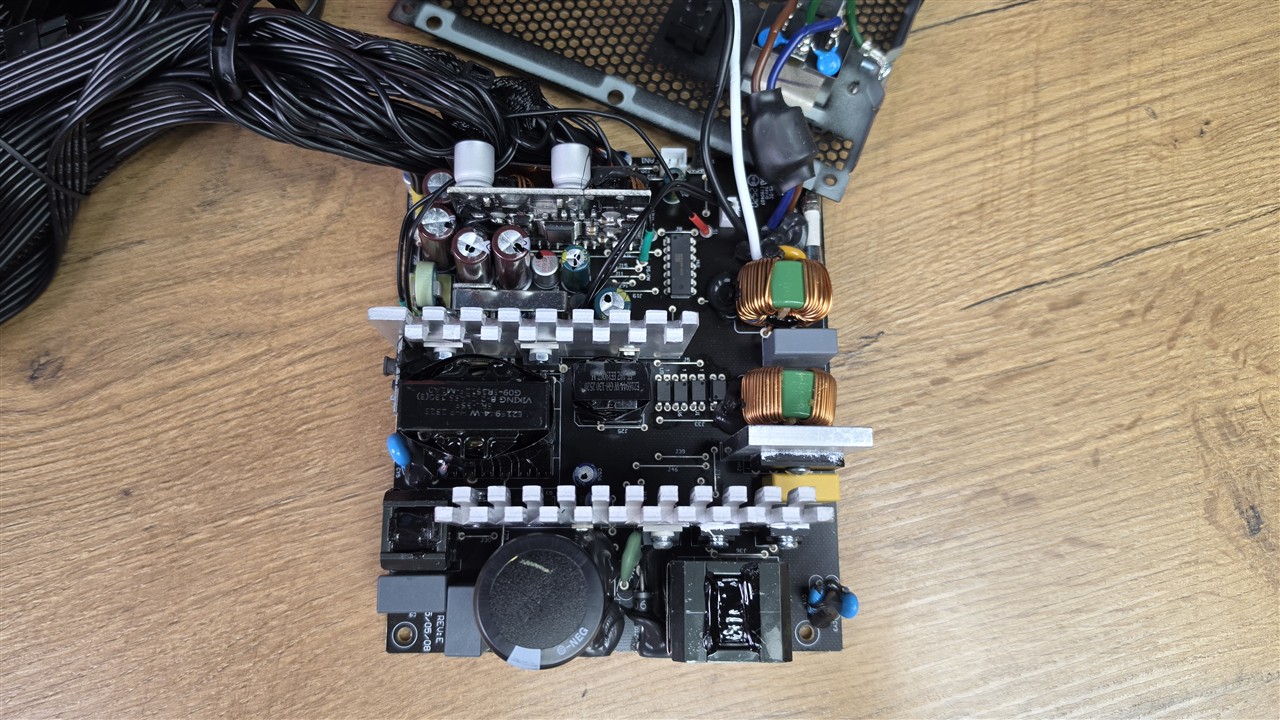

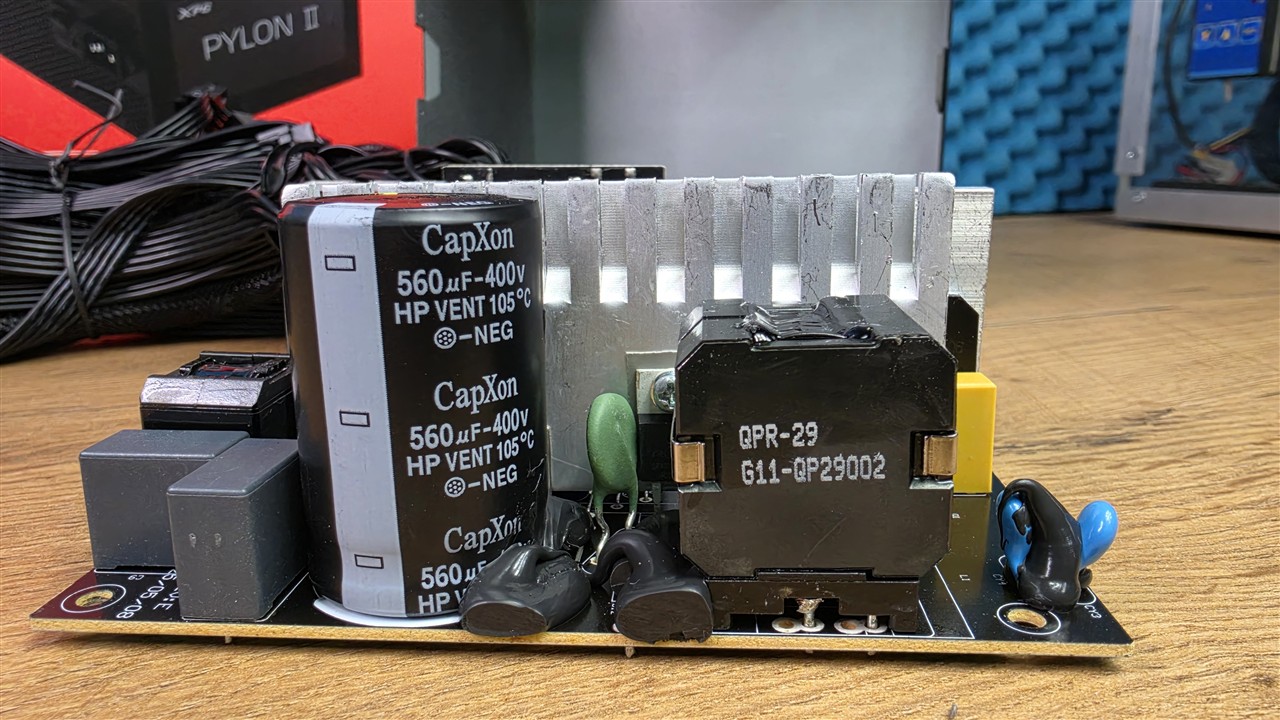

Za produkcję platformy XPG PYLON II 750 W odpowiada CWT. Zasilacz wykorzystuje aktywne PFC oraz półmostkowy konwerter rezonansowy LLC, natomiast po stronie wtórnej mamy synchroniczne prostowanie linii +12 V oraz przetwornice DC-DC dla napięć +3,3 V i +5 V. Sterowaniem sekcji PFC i LLC zajmuje się NXP TEA2017AAT, w APFC pracują dwa MOSFET-y Great Power GP28S50, a główny kondensator to CapXon 560 µF / 400 V certyfikowany do pracy w temperaturze 105 °C. Na stronie wtórnej zastosowano kondensatory elektrolityczne Elite i JunFu oraz polimery CapXon, Kuang Jin i APAQ. Nie jest to więc zestaw komponentów klasy premium, ale sama platforma jest nowoczesna i jak na zasilacz z segmentu 80 PLUS Bronze prezentuje się naprawdę sensownie. Za chłodzenie odpowiada 135-milimetrowy CWT13525H12F-9 wykorzystujący łożysko FDB.

XPG PYLON II 750 W
Producent OEM	CWT
PCB	dwustronne
Topologia	Półmostek, LLC, SR + DC-DC
Strona pierwotna

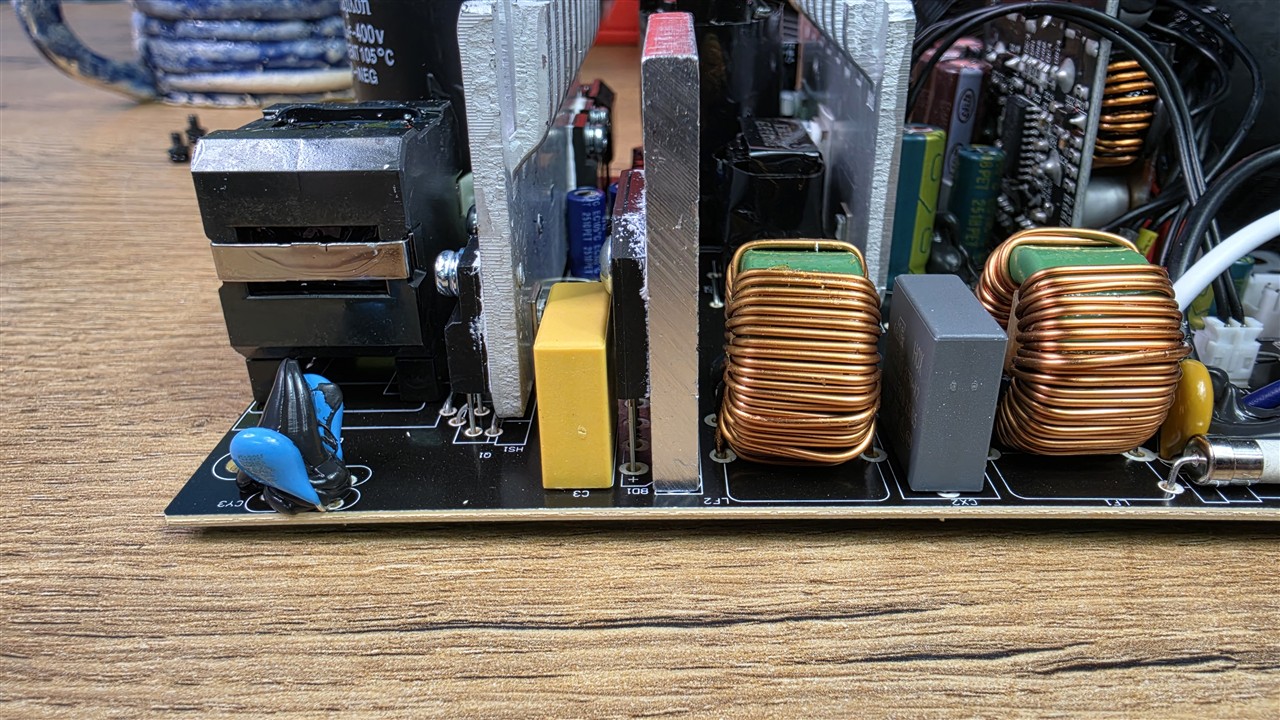

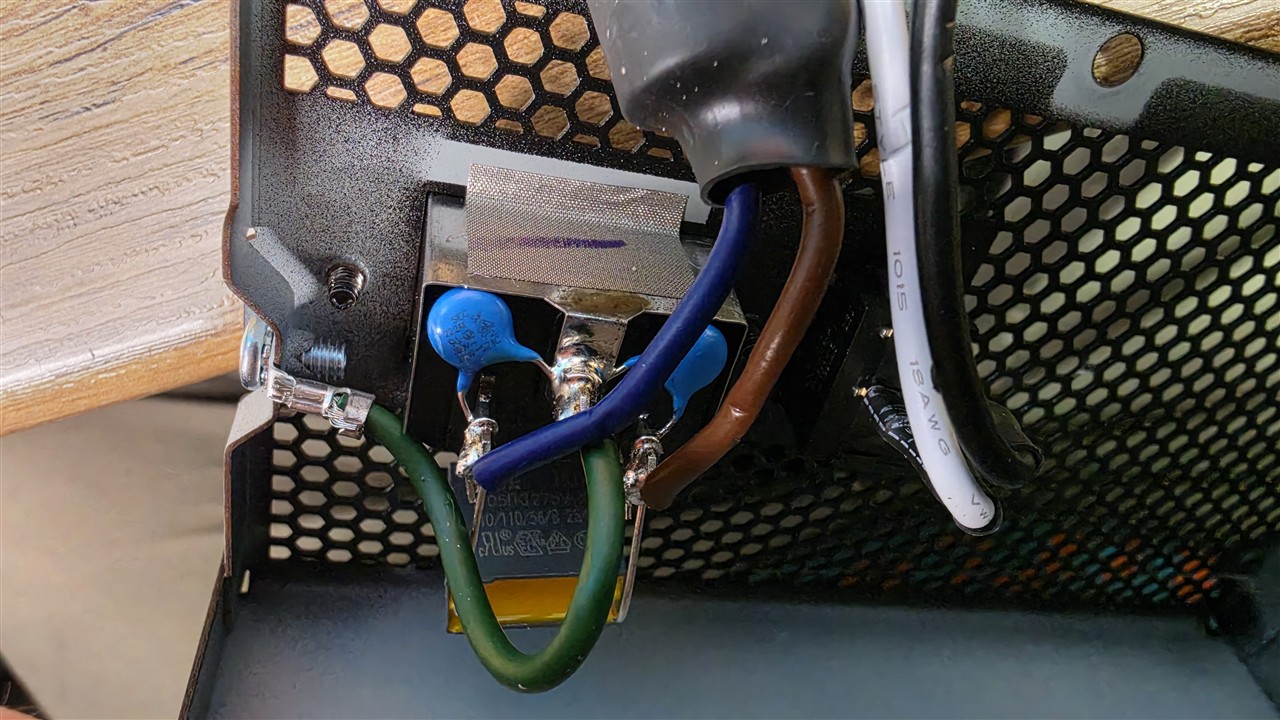

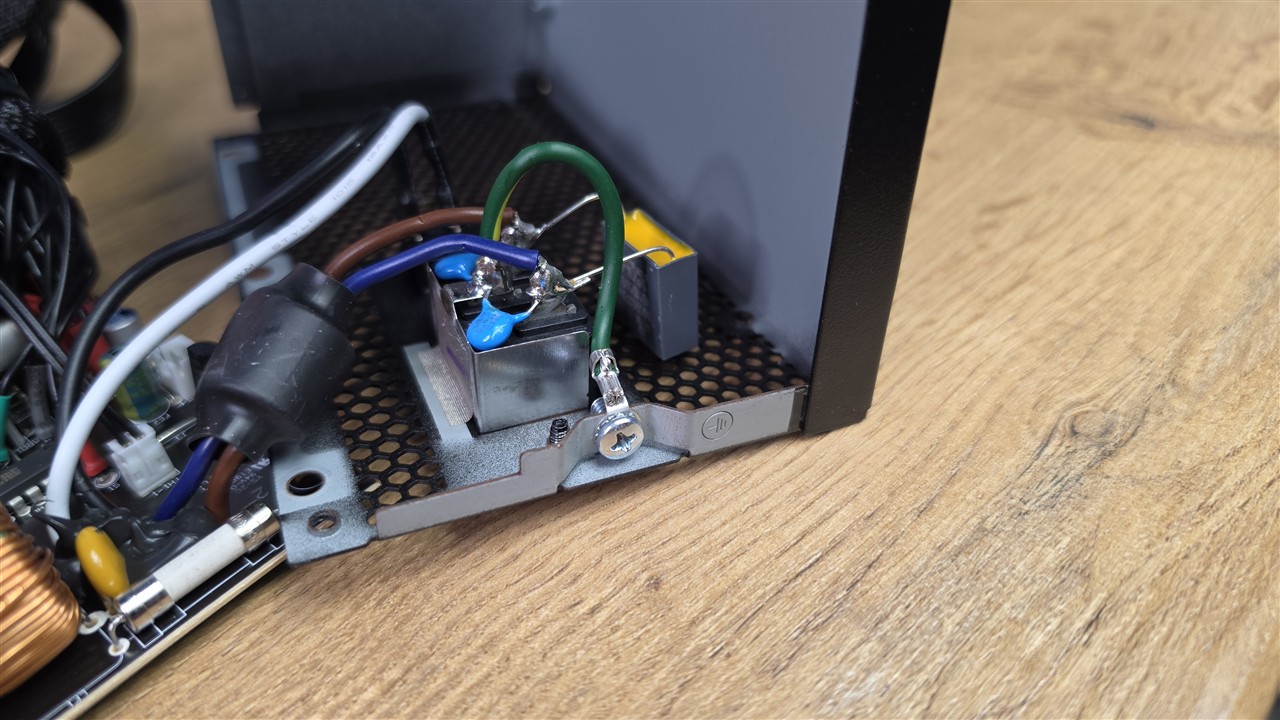

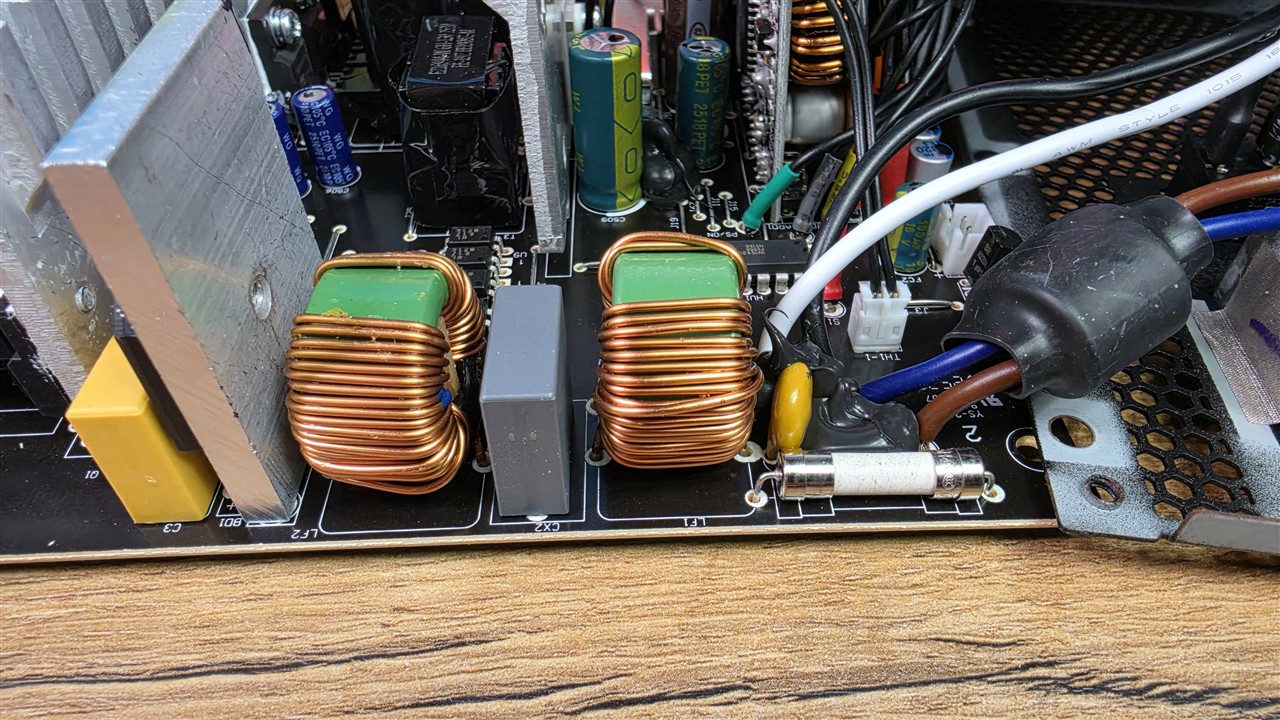

Filtr EMI	2x kondensator Y, 3x kondensator X, 2x cewka CM, 1x warystor MOV
Zabezpieczenie przed prądami rozruchowymi	termistor NTC SCK-2R58, 2,5 Ω @ 25 °C

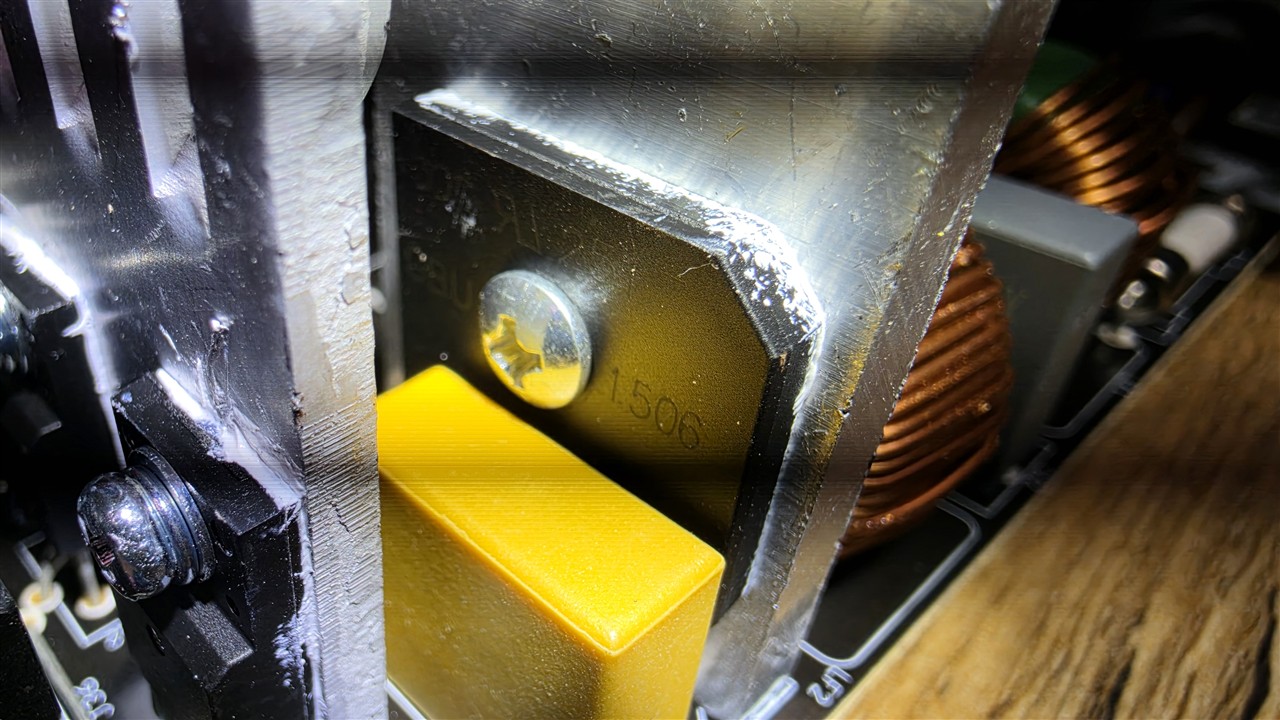

Prostowanie	1x Yangjie Technology GBU1506, 600 V, 15 A @ 87 °C

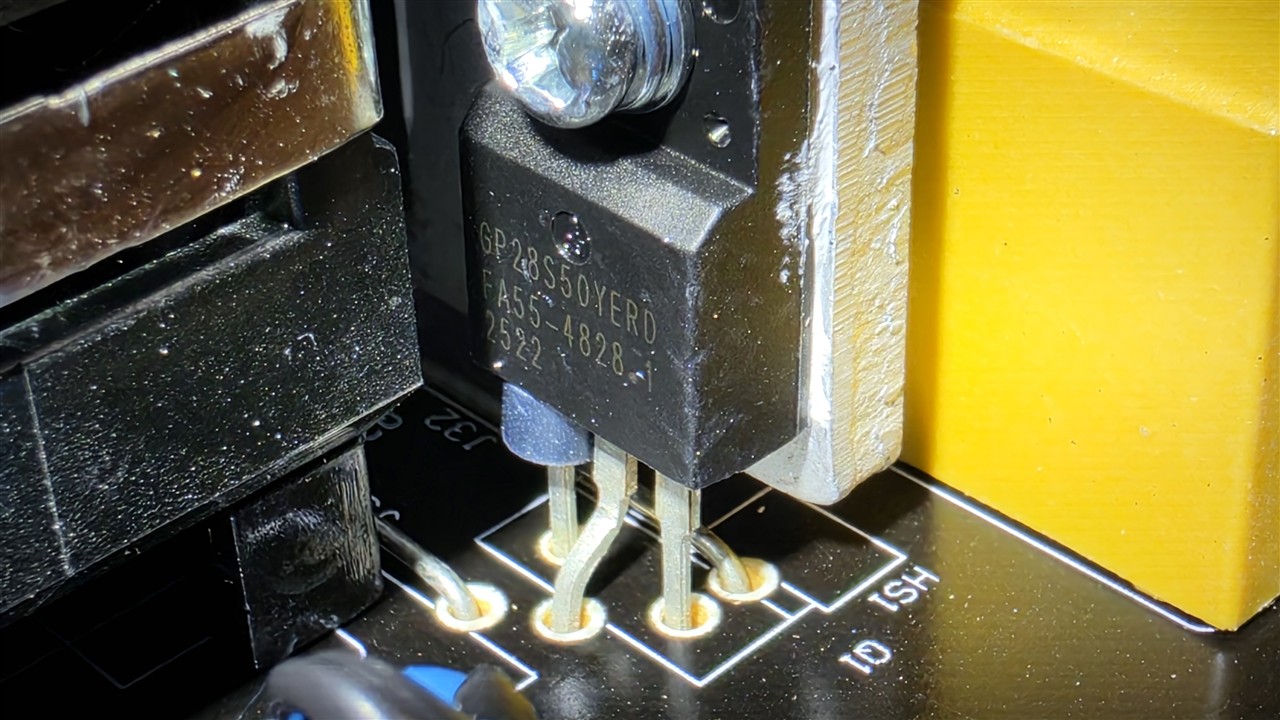

Tranzystory APFC	2x Great Power GP28S50, 500 V, 28 A @ 100 °C, Rds(on): 125 mΩ

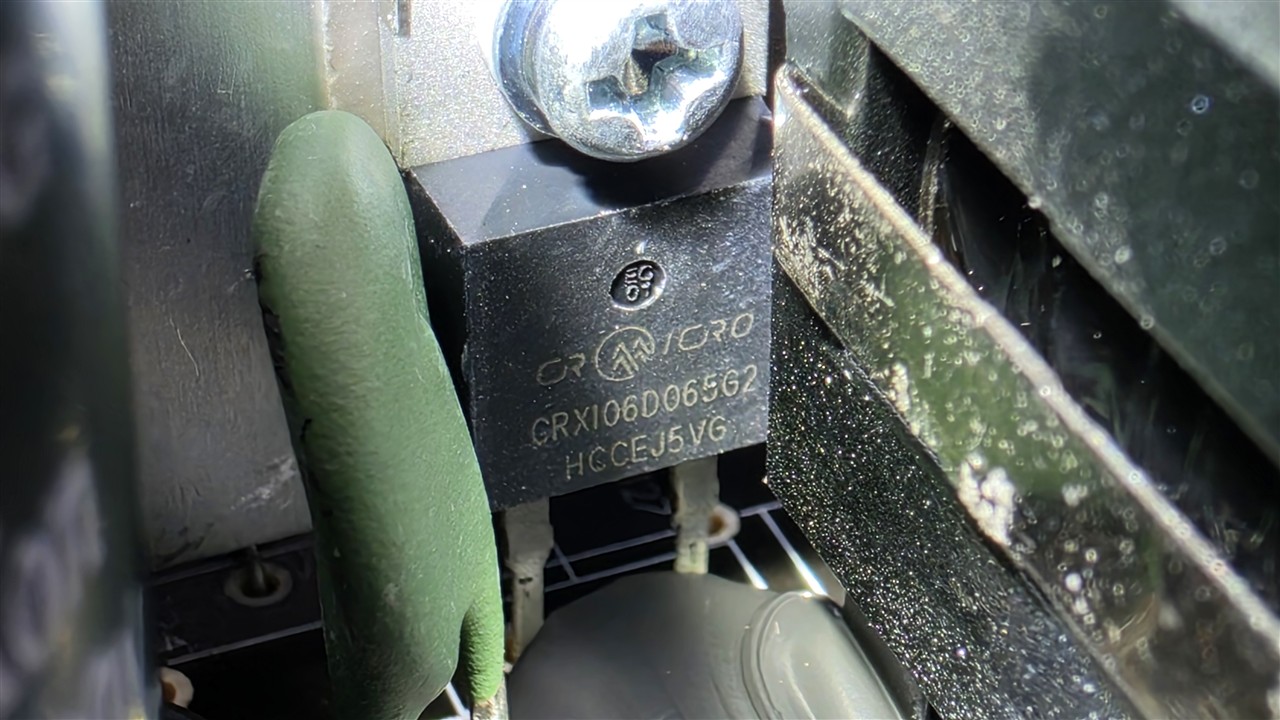

Dioda podnosząca napięcie APFC	1x CRMicro CRXI06D065G2, 650 V, 6 A @ 167 °C

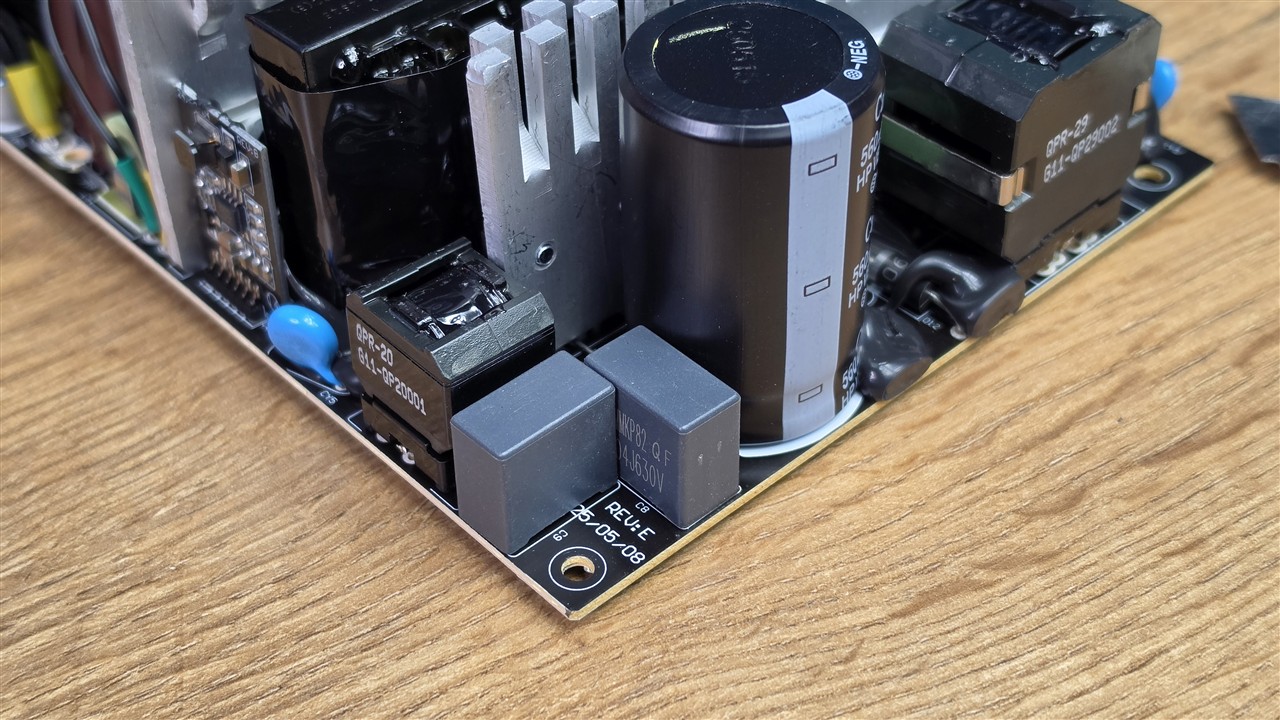

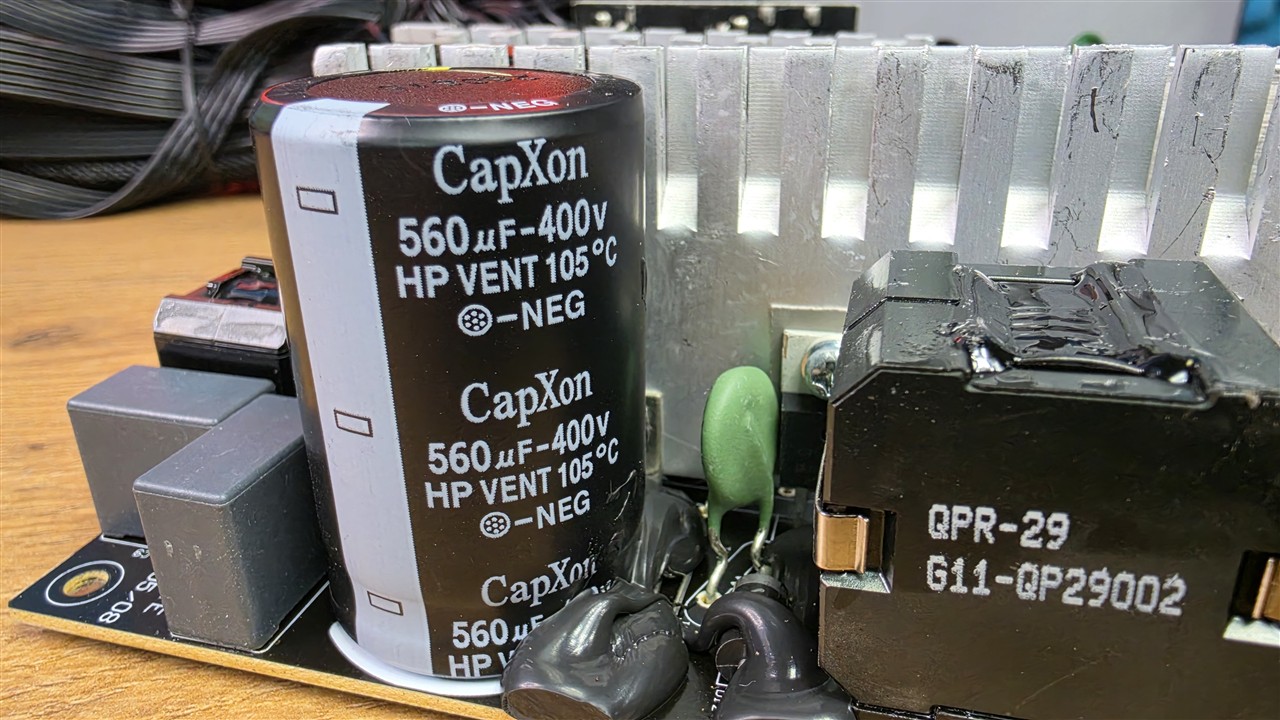

Kondensator główny	1x CapXon, 400 V, 560 µF, 105 °C

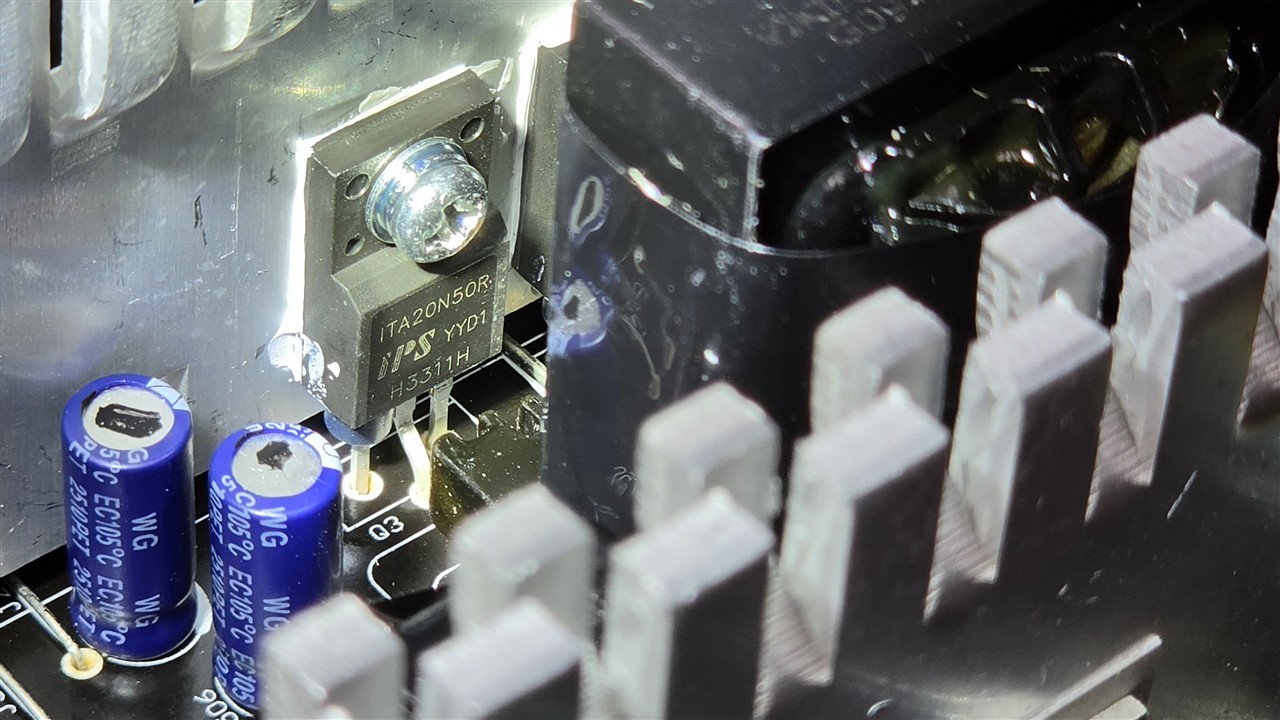

Sekcja kluczowania	2x InPower Semiconductor ITA20N50R, 500 V, 12,5 A @ 100 °C, Rds(on): 300 mΩ

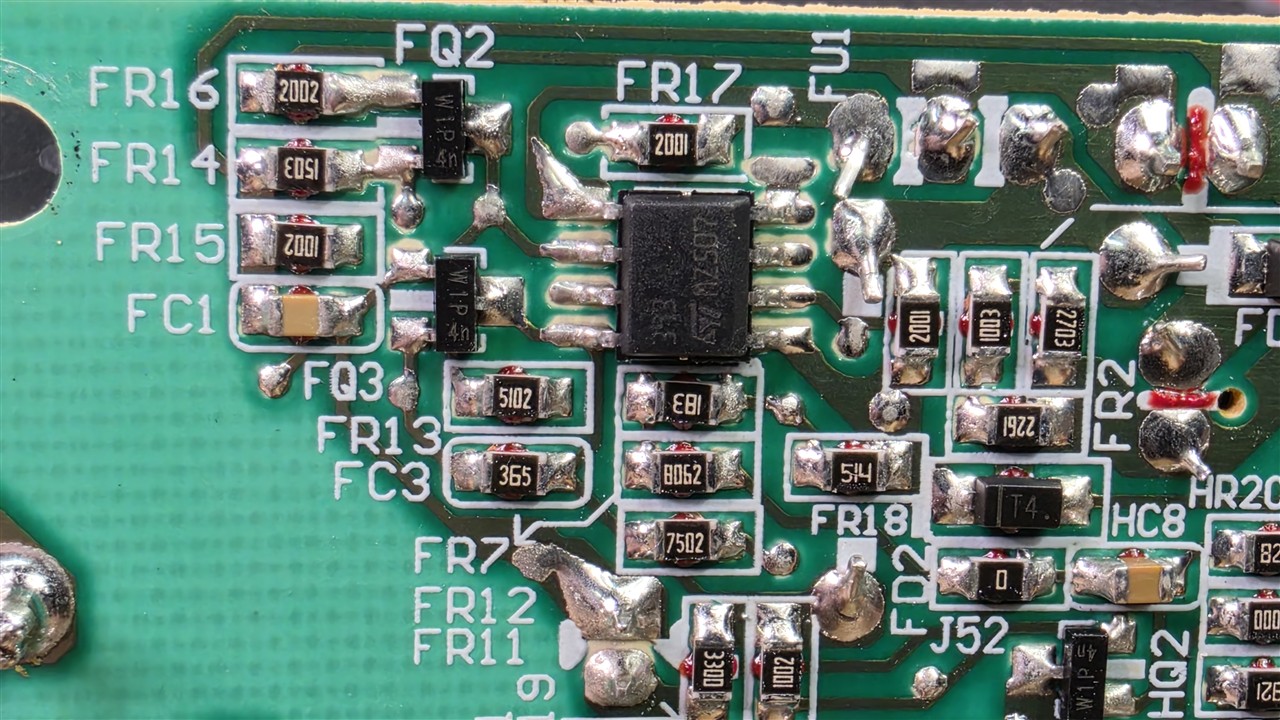

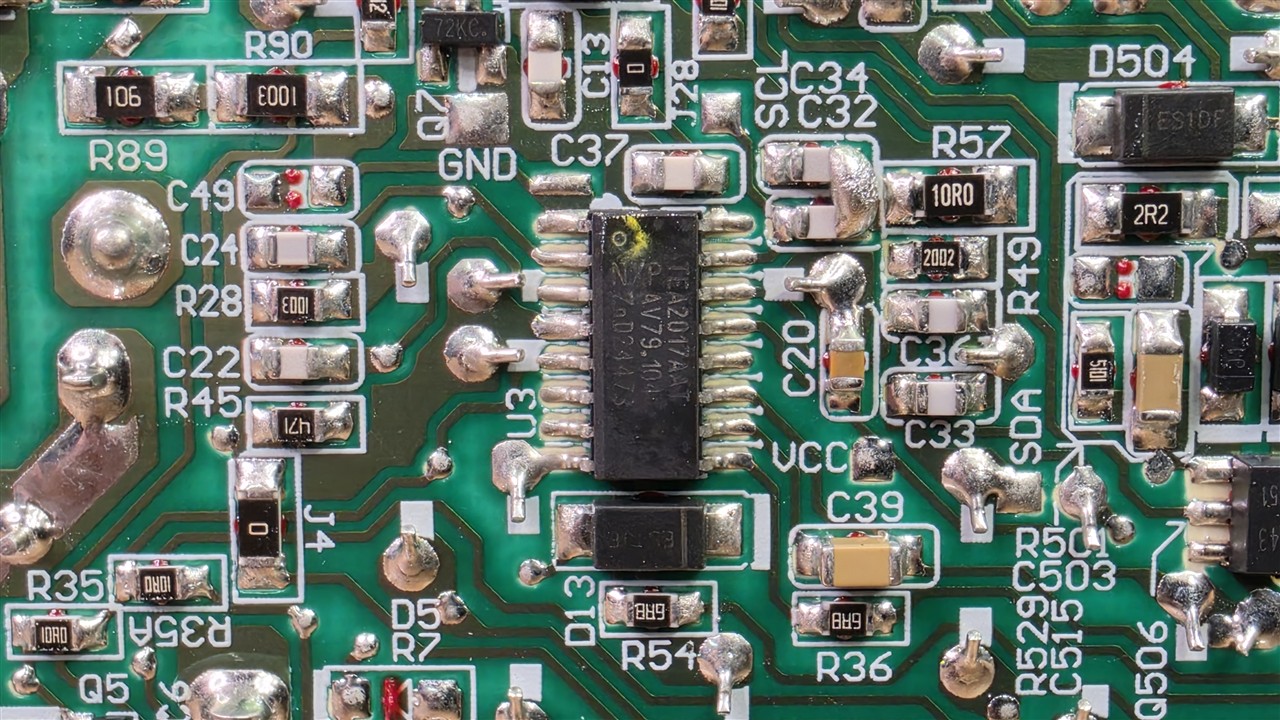

Kontroler PFC / LLC	NXP TEA2017AAT
Strona wtórna

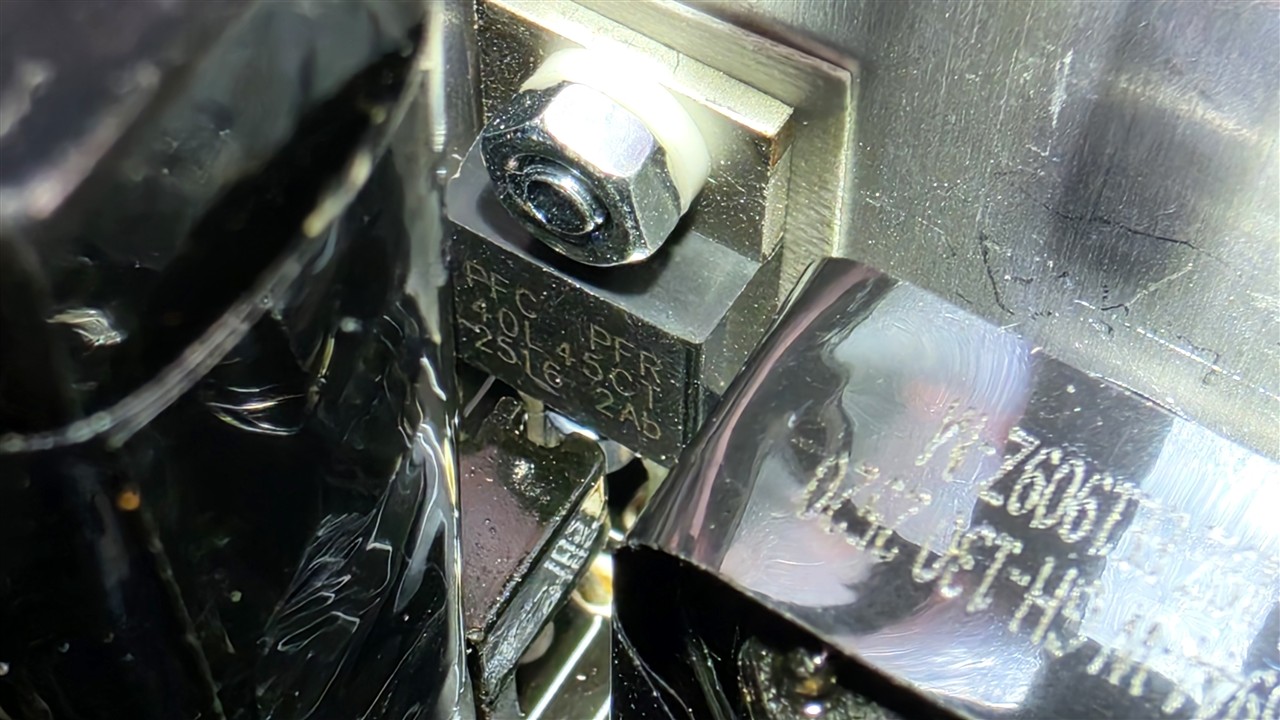

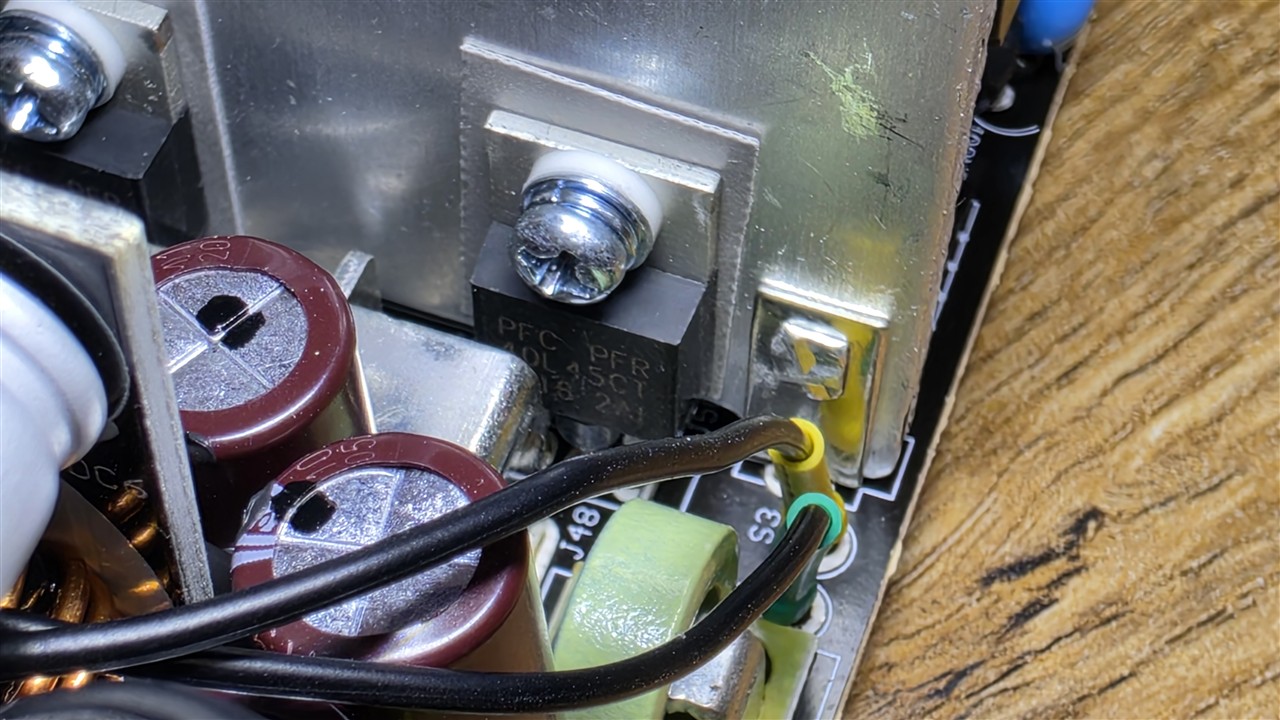

Tranzystory prostownika +12 V	4x PFC Device PFR40L45CT, 45 V, 40 A @ 100 °C

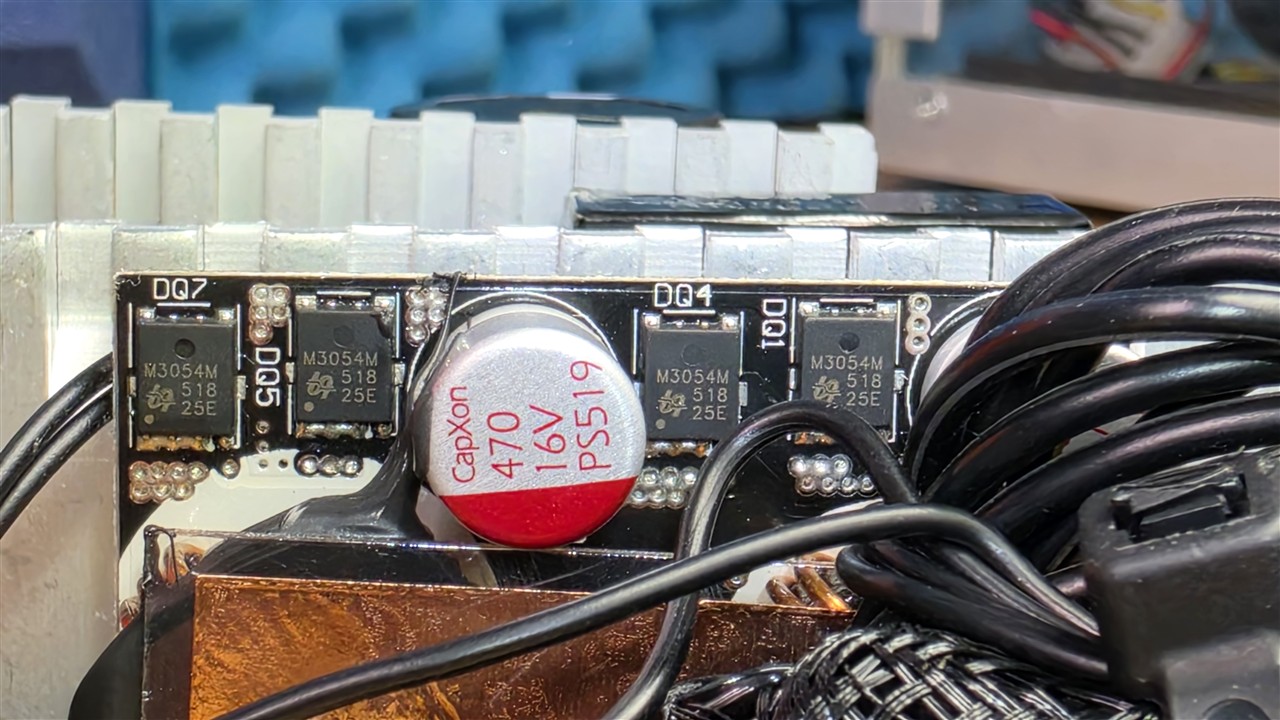

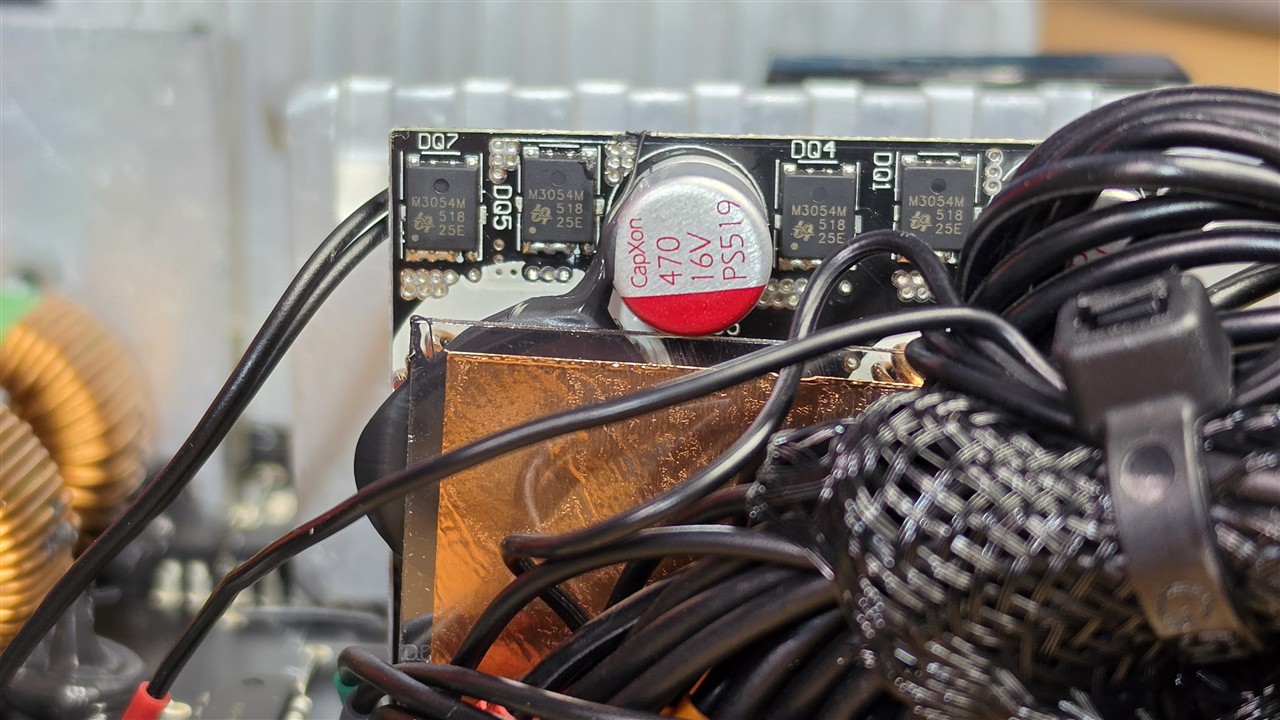

DC-DC	4x UBIQ Semiconductor QM3054M6, 30 V, 61 A @ 100 °C, Rds(on): 4,8 mΩ

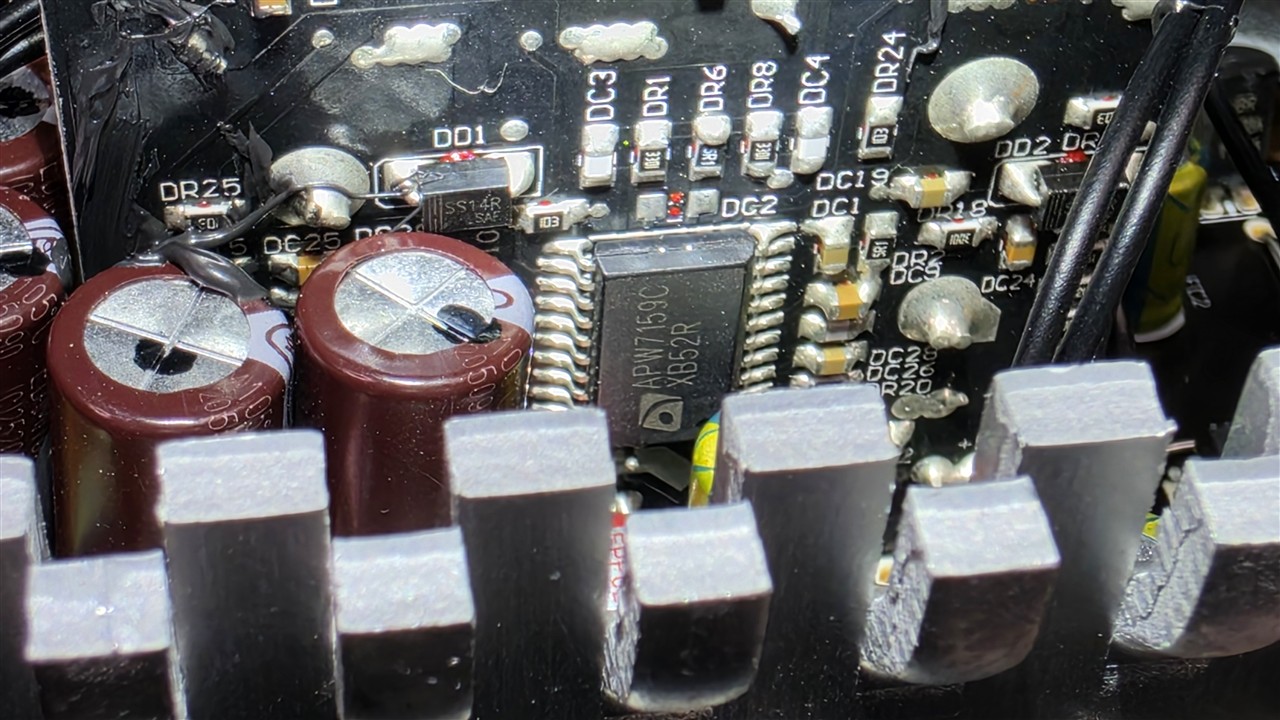

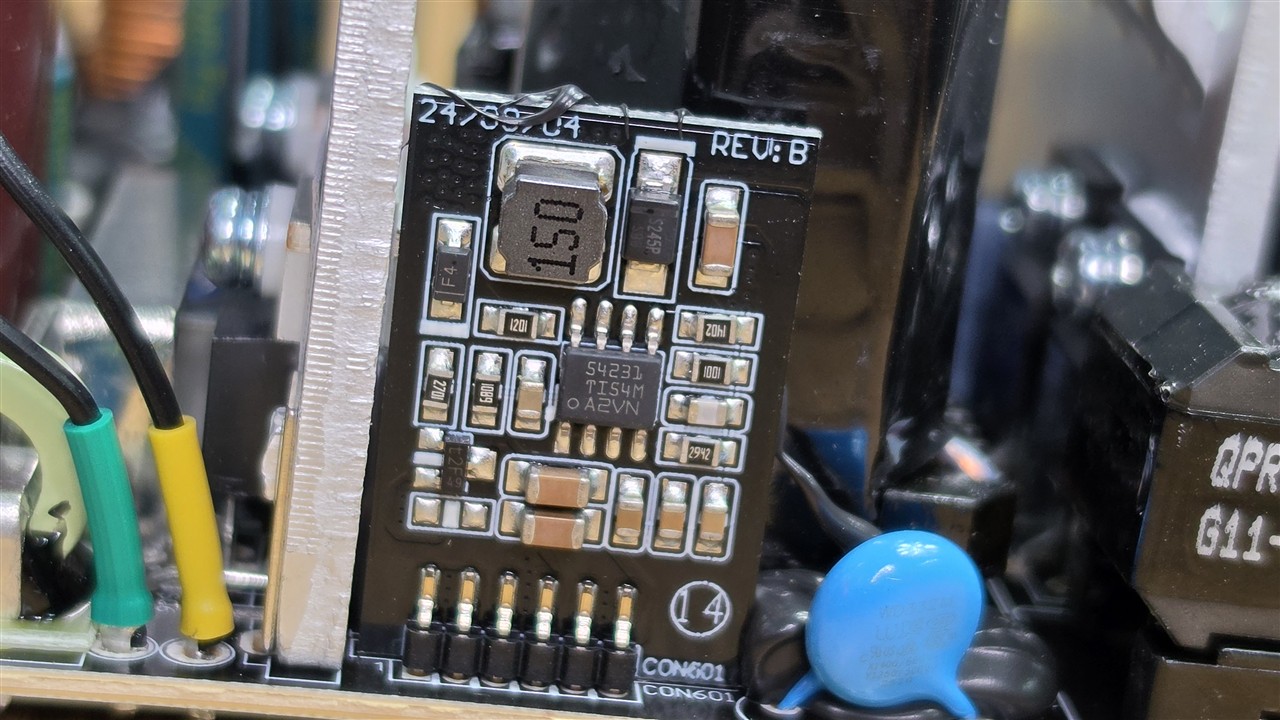

Kontroler DC-DC	Anpec APW7159C

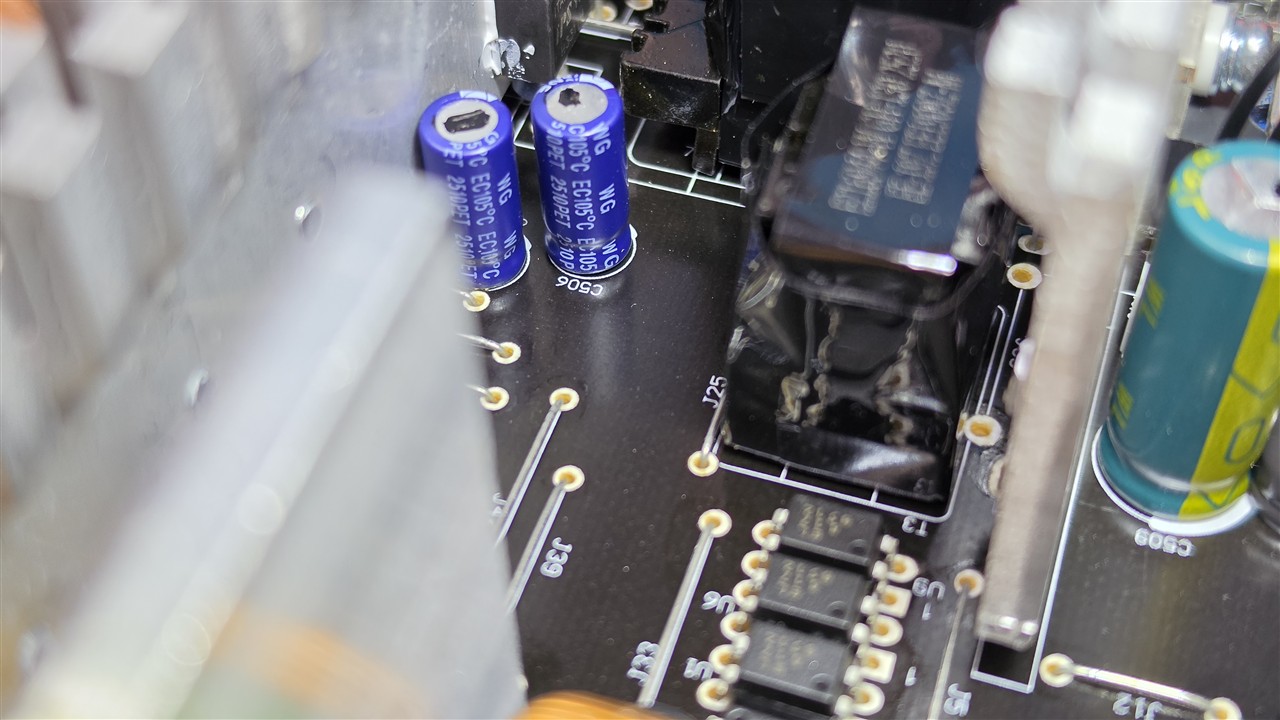

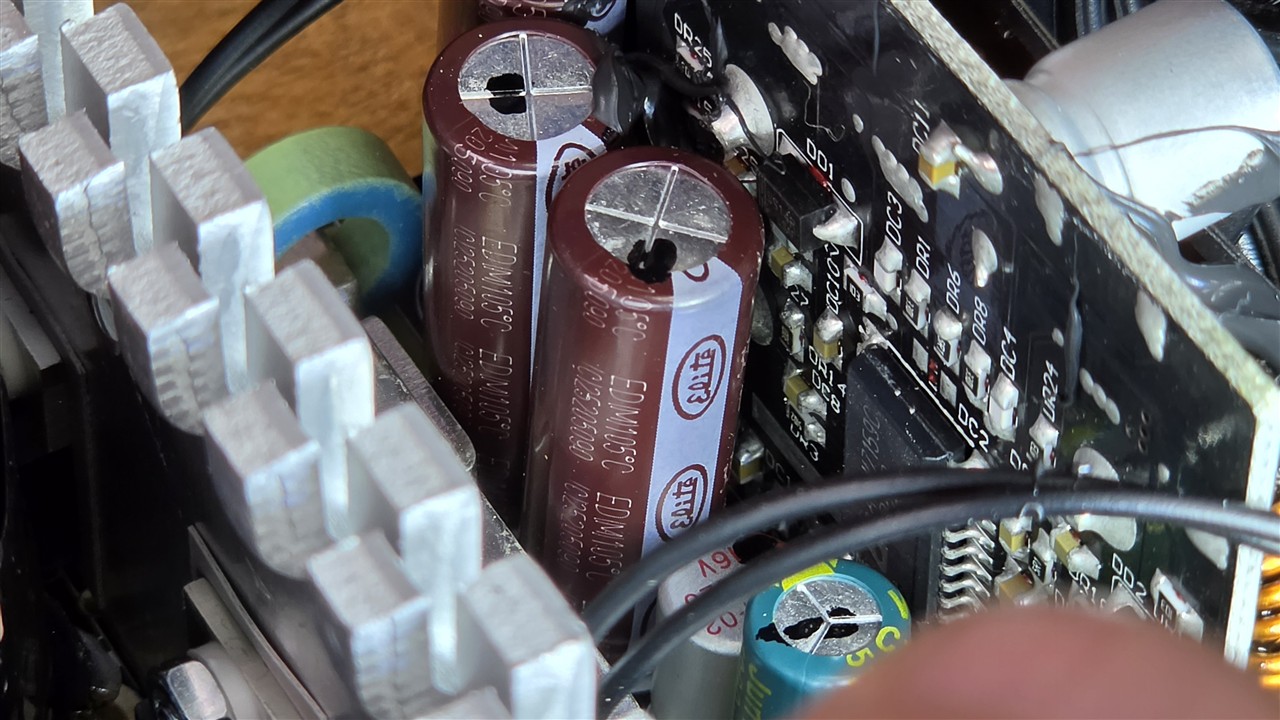

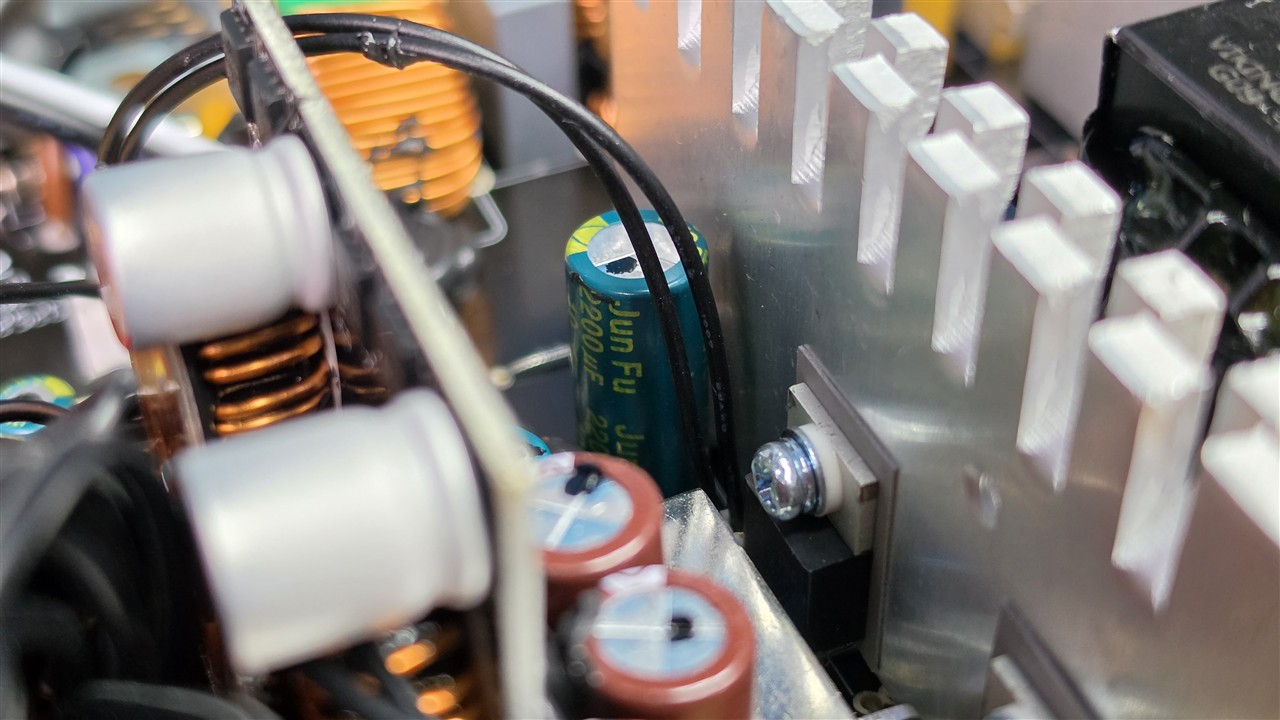

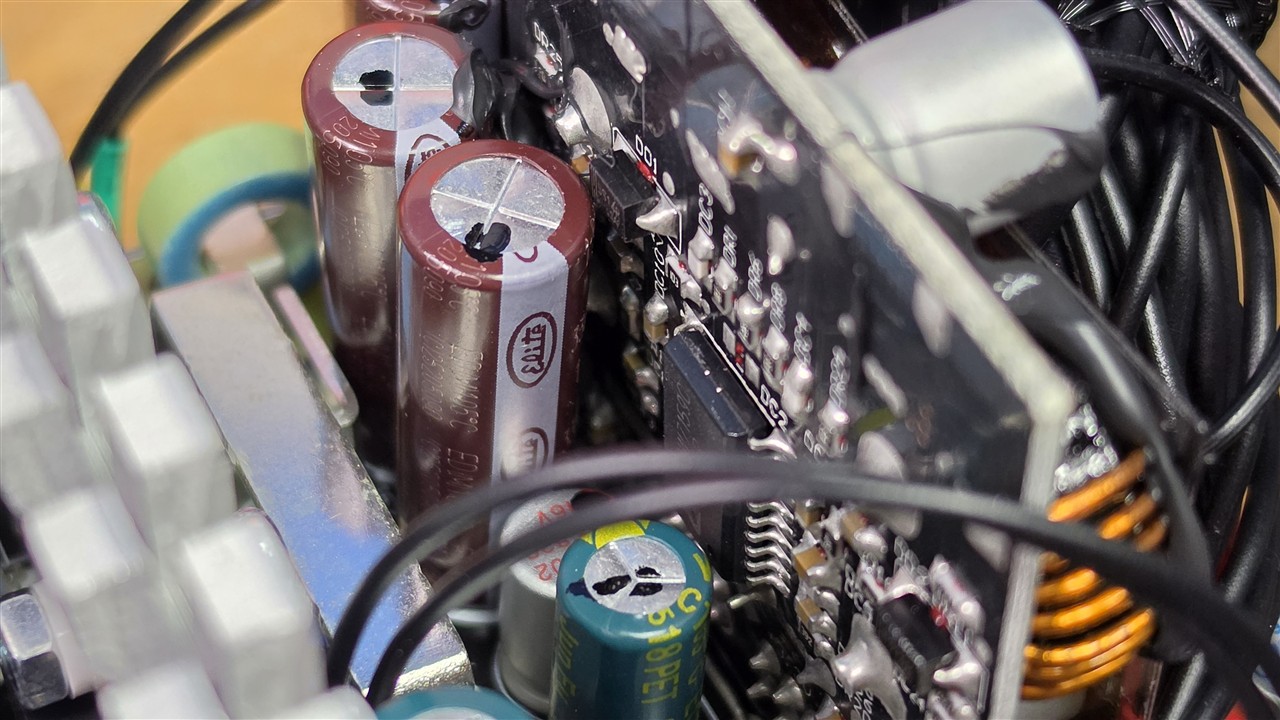

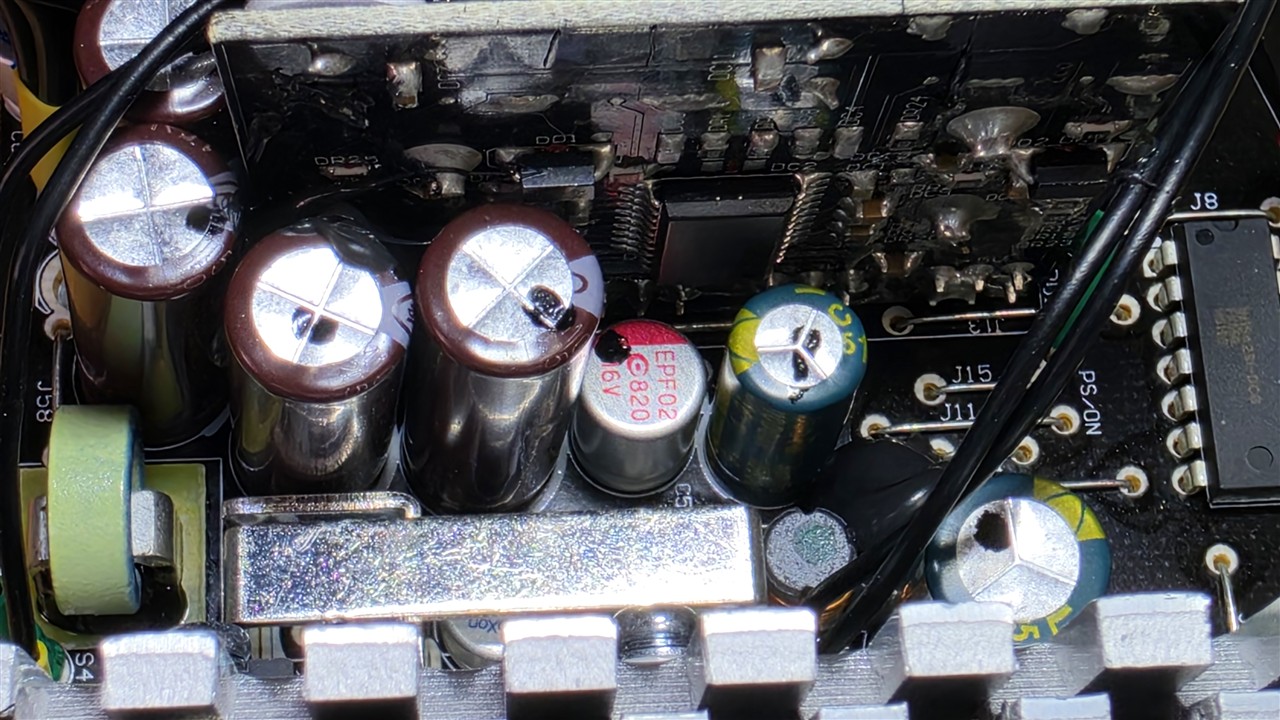

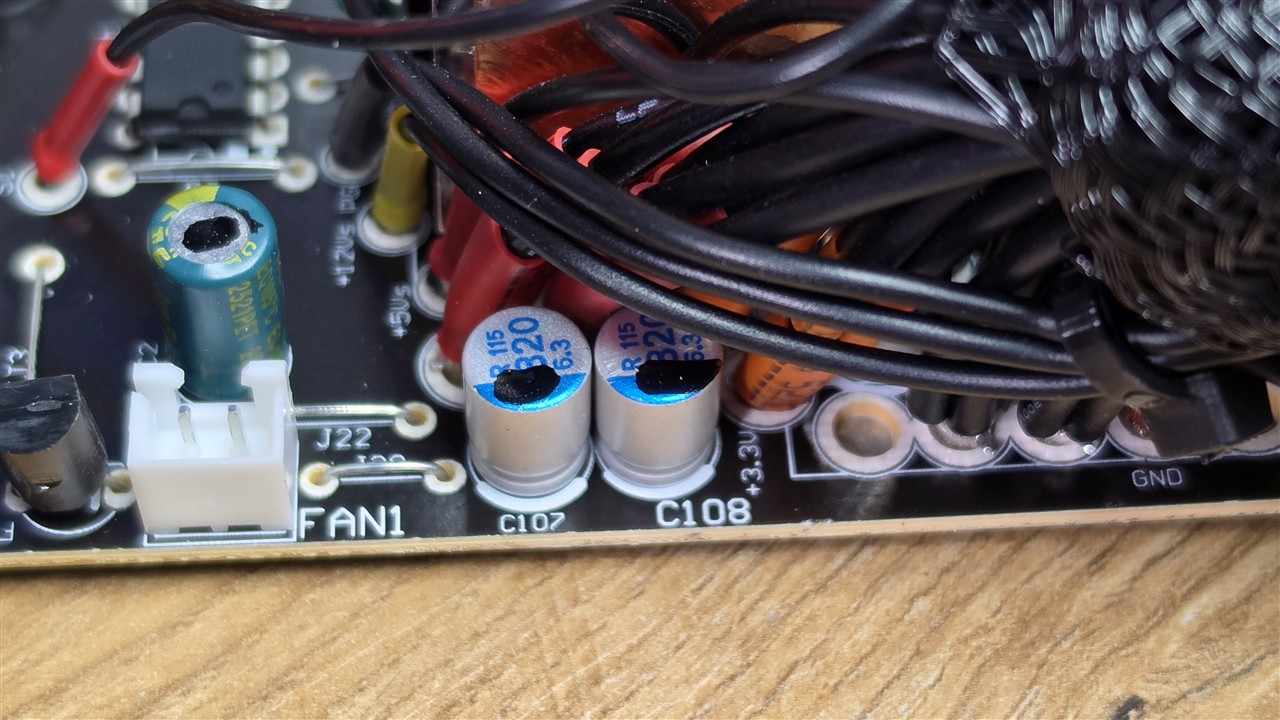

Kondensatory strony wtórnej	elektrolityczne: Elite, JunFu; aluminiowo-polimerowe: CapXon, Kuang Jin, APAQ

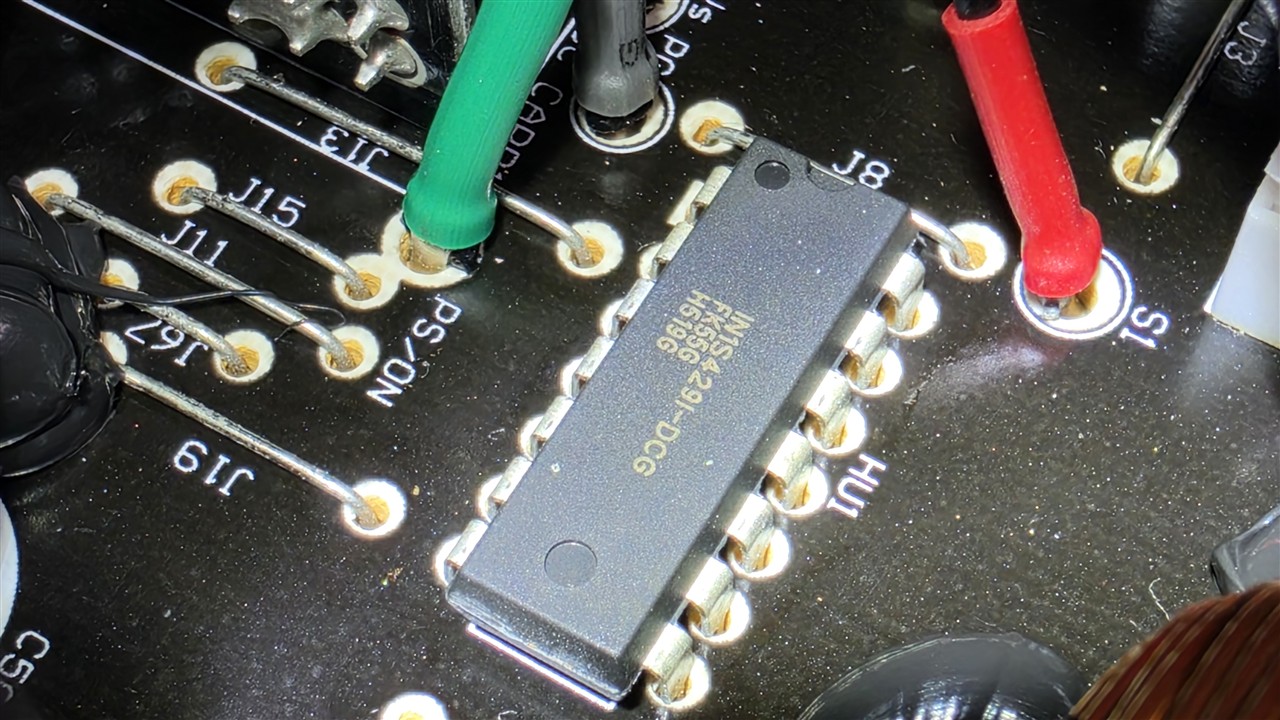

Układ zabezpieczeń	INFSitronix IN1S429I-DCG

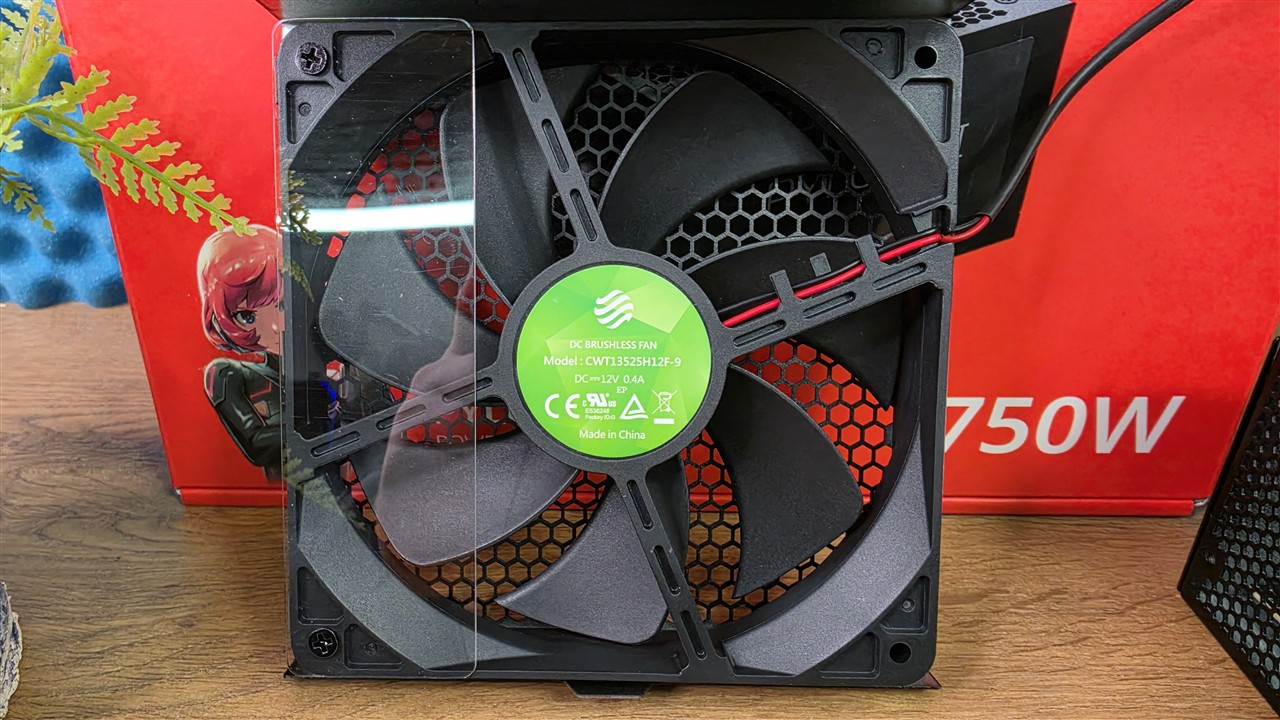

Układ chłodzenia	CWT13525H12F-9, 135 mm, 12 V, 0,40 A, FDB
Obwód 5VSB

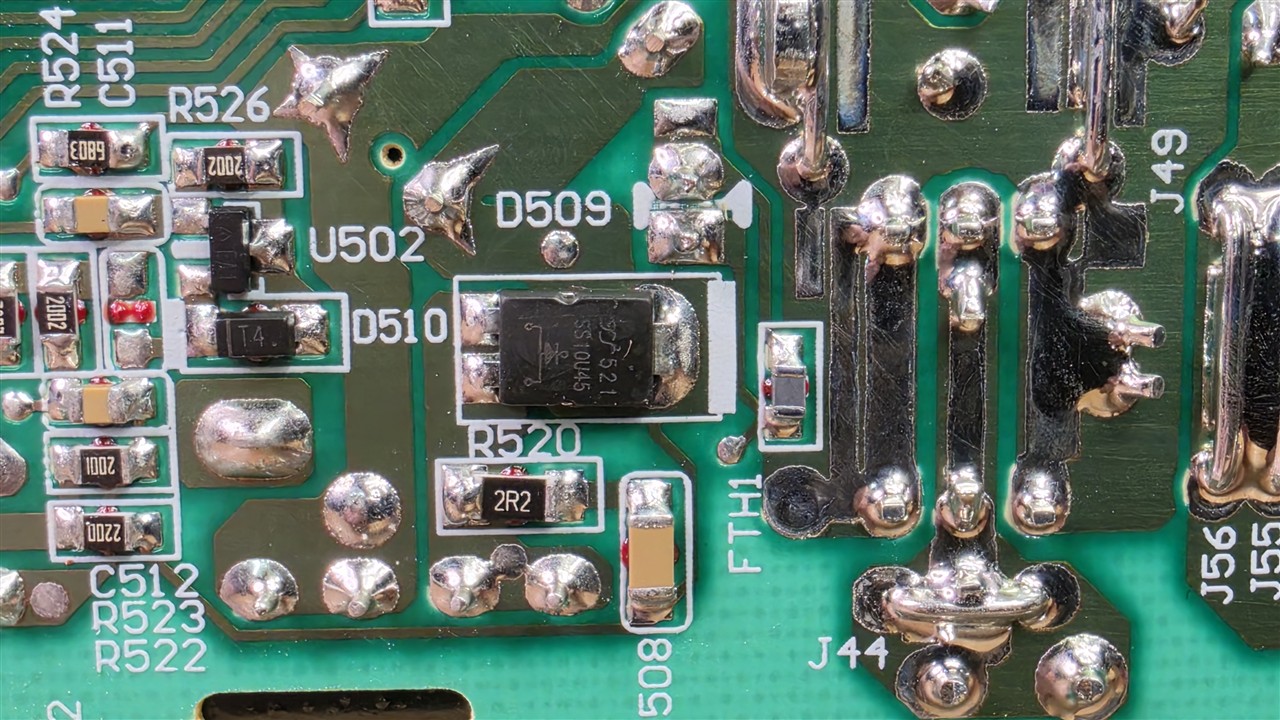

Prostownik	Yangjie Technology SS10U45, 45 V, 10 A

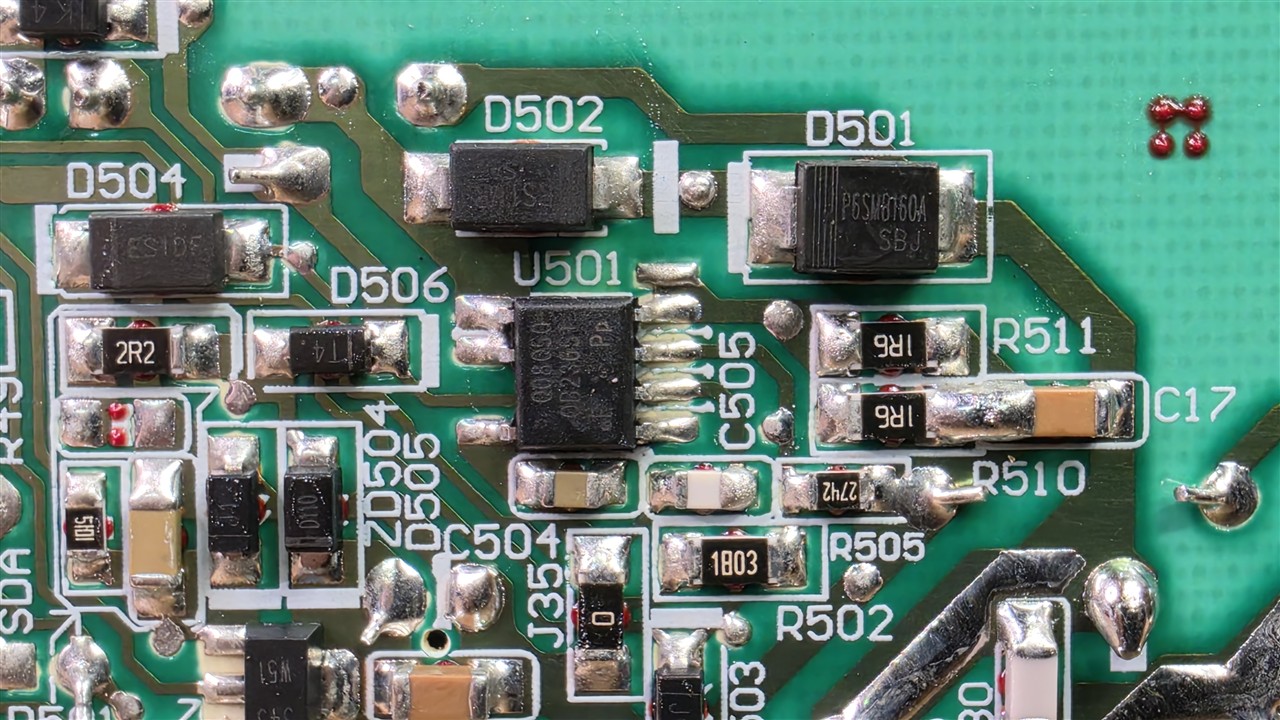

Kontroler PWM	On-Bright OB2365T





























XPG PYLON II 750 W - co pokazują dane Cybenetics?

W tym materiale nie wykonujemy własnych pomiarów, więc nie będę udawał, że są to wyniki naszego stanowiska. Możemy jednak lekko podeprzeć się danymi Cybenetics. Przy napięciu 230 V średnia sprawność z ponad 1450 kombinacji obciążenia wyniosła 87,72%, a średni poziom hałasu 35 dBA. Regulacja napięcia na najważniejszej linii +12 V wyniosła 0,96%, natomiast tętnienia przy pełnym obciążeniu osiągnęły 59,29 mV. Na +5 V było to 32,80 mV, a na +3,3 V 32,23 mV. Jak na konstrukcję klasy 80 PLUS Bronze parametry są przyzwoite, choć trzeba również zaznaczyć, że laboratorium zwróciło uwagę na konieczność dopracowania części zabezpieczeń w przebadanym egzemplarzu.

Podsumowanie

Na zasilaczu faktycznie nie warto oszczędzać, ale jeśli markowy model 750 W z ATX 3.1 można kupić za około 250 zł i to bez żadnej promocji, to trudno przejść obok niego obojętnie. XPG PYLON II 750 W pokazuje, że niska cena nie musi oznaczać przestarzałej konstrukcji. Dostajemy natywne 12V-2x6 450 W, pełne 750 W na linii +12 V, wentylator 135 mm FDB i 5-letnią gwarancję, czyli wszystko, czego dziś oczekujemy od nowoczesnego zasilacza ze średnio-niższej półki.

Elektronika również nie wygląda budżetowo. Za produkcję platformy odpowiada CWT, a sama konstrukcja wykorzystuje półmostek LLC, synchroniczne prostowanie linii +12 V oraz przetwornice DC-DC. Oczywiście oszczędności są – okablowanie jest stałe, nie ma trybu półpasywnego, a po stronie kondensatorów zastosowano między innymi jednostki CapXon zamiast kompletu japońskich modeli. Trzeba jednak pamiętać, że mówimy o zasilaczu kosztującym około 250 zł, a nie konstrukcji klasy premium.

I właśnie cena jest tutaj najmocniejszym argumentem. W podobnym budżecie bardzo często rozglądamy się jeszcze za modelami 550–650 W, podczas gdy PYLON II oferuje 750 W, ATX 3.1 i natywne zasilanie nowych kart graficznych. Nie jest to zasilacz bez wad i nie próbuje udawać droższej jednostki, ale przy tej wycenie oferuje po prostu bardzo dużo. Jeśli składacie komputer ze średniej półki i chcecie rozsądny, nowoczesny PSU bez przepłacania, XPG PYLON II 750 W zdecydowanie warto mieć na krótkiej liście.

Cena: od około 249 zł

Gwarancja: 5 lat

Gdzie kupić: x-kom, Komputronik, RTV EURO AGD
