Test MSI MPG A1000GS PCIE5. Czy warto dopłacić do półcyfrowego zasilacza?

MSI od lat dostarcza entuzjastom i graczom sprzęt klasy premium, a seria MPG to jeden z najbardziej rozpoznawalnych elementów w portfolio marki. Testowany dziś MSI MPG A1000GS PCIE5 to zasilacz skierowany do wymagających użytkowników, którzy oczekują nie tylko wysokiej wydajności, ale także eleganckiego designu. Co więcej, MPG A1000GS PCIE5 wyróżnia się na tle konkurencji obecnością aż dwóch złączy PCIE 5.1 12V-2x6. To rozwiązanie rzadko spotykane w jednostkach o mocy 1000 W, zazwyczaj zarezerwowane dla modeli o mocy 1500-1600 W i wyższej. Za produkcję odpowiada renomowany OEM – CWT, a konstrukcja opiera się na półcyfrowej platformie. MSI w nowym PSU oferuje w pełni modularne okablowanie ułatwiające zarządzanie przewodami, a wysokiej jakości japońskie kondensatory gwarantują stabilność i niezawodność. Producent oferuje 10 lat gwarancji, co świadczy o jego pewności co do trwałości konstrukcji. Czy MSI MPG A1000GS PCIE5 sprosta oczekiwaniom najbardziej wymagających użytkowników? A co z fanami kart graficznych AMD Radeon? Przekonajmy się – zapraszam na analizę i testy.

Spis treści:

• Specyfikacja
• Zawartość opakowania
• Budowa
• Okablowanie
• Analiza wnętrza
• Testy
• Podsumowanie

MPG A1000GS PCIE5 wyróżnia się na tle konkurencji obecnością aż dwóch złączy PCIE 5.1 12V-2x6. To rozwiązanie rzadko spotykane w jednostkach o mocy 1000 W, zazwyczaj zarezerwowane dla modeli o mocy 1500-1600 W i wyższej.

 Gigabyte GP-UD1000GM - test zasilacza z PCI-E 5

Seria MSI MPG A1000GS PCIE5 składa się z dwóch jednostek, o mocy 850 W oraz 1000 W. Ich wydajność potwierdzona została certyfikatami 80 PLUS Gold oraz Cybenetics Gold. Całości dopełniają zgodność ze specyfikacją ATX 3.1, dwa złącza PCIe GEN 5.1 12V-2x6 600W, do tego pojedyncza szyna +12 V o obciążalności 83,3 A.

Specyfikacja MSI MPG A1000GS PCIE5:

• kompatybilność ze standardem ATX12V 3.1; EPS12V 2.92,
• moc ciągła 1000 W,
• certyfikat sprawności 80 PLUS Gold, Cybenetics Gold,
• półcyfrowa jednostka CWT,
• jedna mocna szyna 12 V,
• 135 mm wentylator z łożyskiem FDB,
• półpasywna praca,
• modularny system okablowania,
• 1 złącze PCI-E (6+2)-pin,
• 2 złącza PCIe 5.1 12V-2x6 600 W,
• 2 złącza EPS P8,
• aktywny system PFC (0,99),
• zgodność ze stanami energetycznymi C6/C7,
• topologia pełnego mostu, LLC, SR + DC-DC,
• 10-letnia gwarancja producenta.

Zabezpieczenia Cooler Master MWE Gold V2 1050 W White ATX 3.0:

• SCP - zabezpieczenie zwarciowe w części wtórnej zasilacza, zapobiega uszkodzeniu zasilacza oraz komponentów systemu komputerowego,
• OVP - zabezpieczenie nadmiarowo-napięciowe, uaktywnia się przy zbyt wysokim napięciu przewodowym i powoduje wyłączenie zasilacza,
• OCP - zabezpieczenie nadmiarowo-prądowe, wyłącza monitorowaną szynę, gdy płynący prąd przekracza ustalone wartości,
• UVP - zabezpieczenie podnapięciowe, zasilacz wyłącza się automatycznie, gdy na którymkolwiek z wyjść napięcie spadnie poniżej wartości progowej,
• OPP - zabezpieczenie przeciążeniowe, uaktywnia się, gdy całkowita wydajność jest wyższa niż podane w specyfikacji obciążenie maksymalne,
• OTP - zabezpieczenie termiczne, wyłącza zasilacz, gdy temperatura wewnątrz PSU osiąga wartość progową,

Mamy komplet zabezpieczeń, jak widać producent nie zapomniał o niczym.

 Jak testujemy zasilacze komputerowe? - Opis procedury testowej

Dystrybucja napięć:

MSI MPG A1000GS PCIE5 posiada certyfikaty sprawności 80 PLUS Gold i Cybenetics Gold. Ponadto otrzymujemy jedną mocną szynę +12 V, z której możemy pobrać 1000 W, czyli moc całkowitą PSU. Umożliwia to bezproblemowe zasilanie procesora klasy Intel Core i5/i7/i9 czy AMD Ryzen 5/7/9 (serie 5000, 7000, 9000) oraz topowych kart graficznych pokroju GeForce RTX 5080/RTX 4090, a spory zapas mocy pozwoli na mocne i stabilne podkręcanie komponentów. Niestety z uwagi na jedno złącze PCIe 6+2 pin, nie podłączymy mocnych kart graficznych AMD Radeon.

Nie wiesz, jaki zasilacz wybrać? Czym się kierować? Jaka moc będzie odpowiednia dla Twojego komputera? Wszystkiego dowiesz się z poradnika:

 Jaki wybrać zasilacz do komputera? Co warto wiedzieć i czego się wystrzegać.

Zawartość opakowania

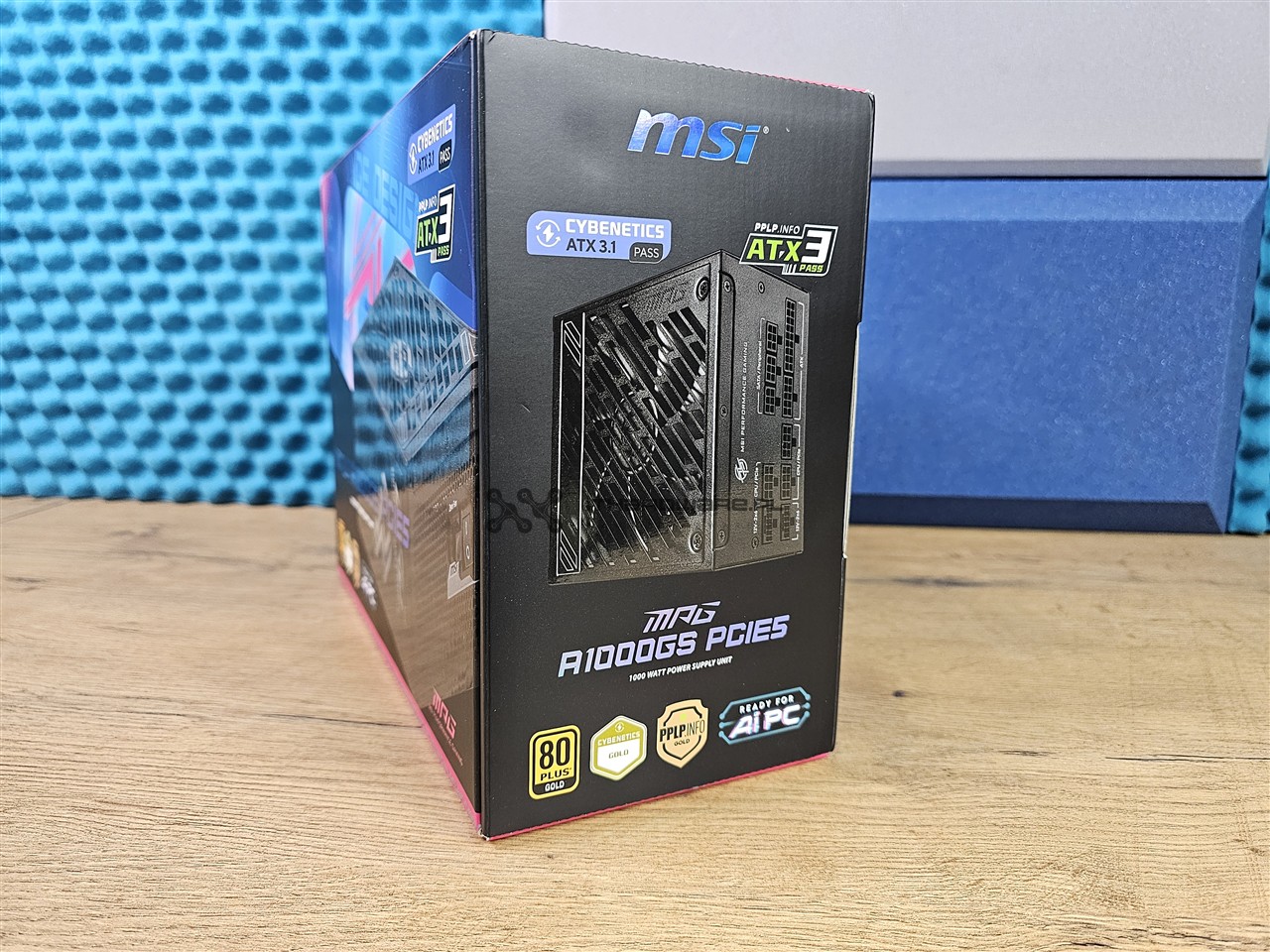

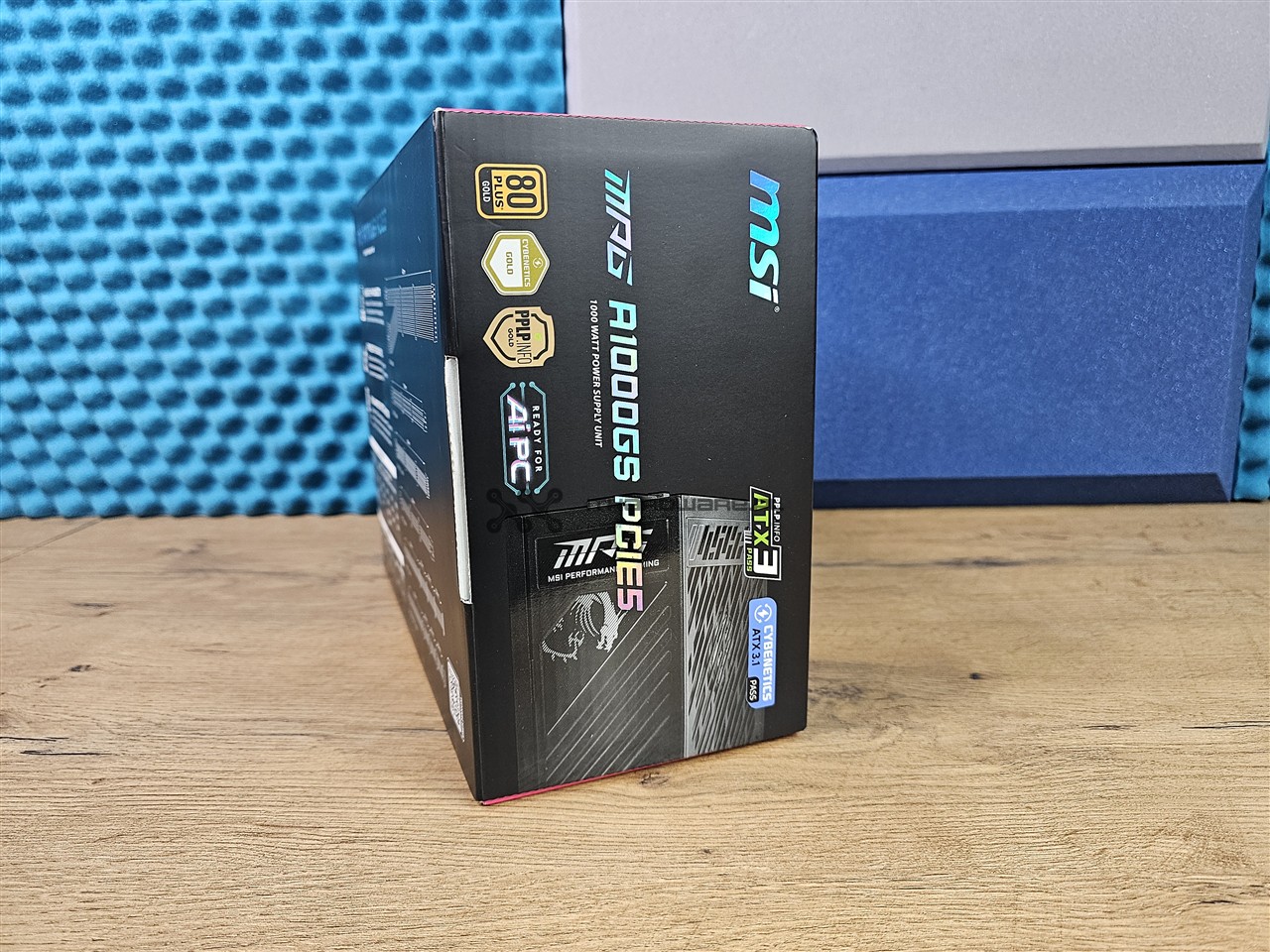

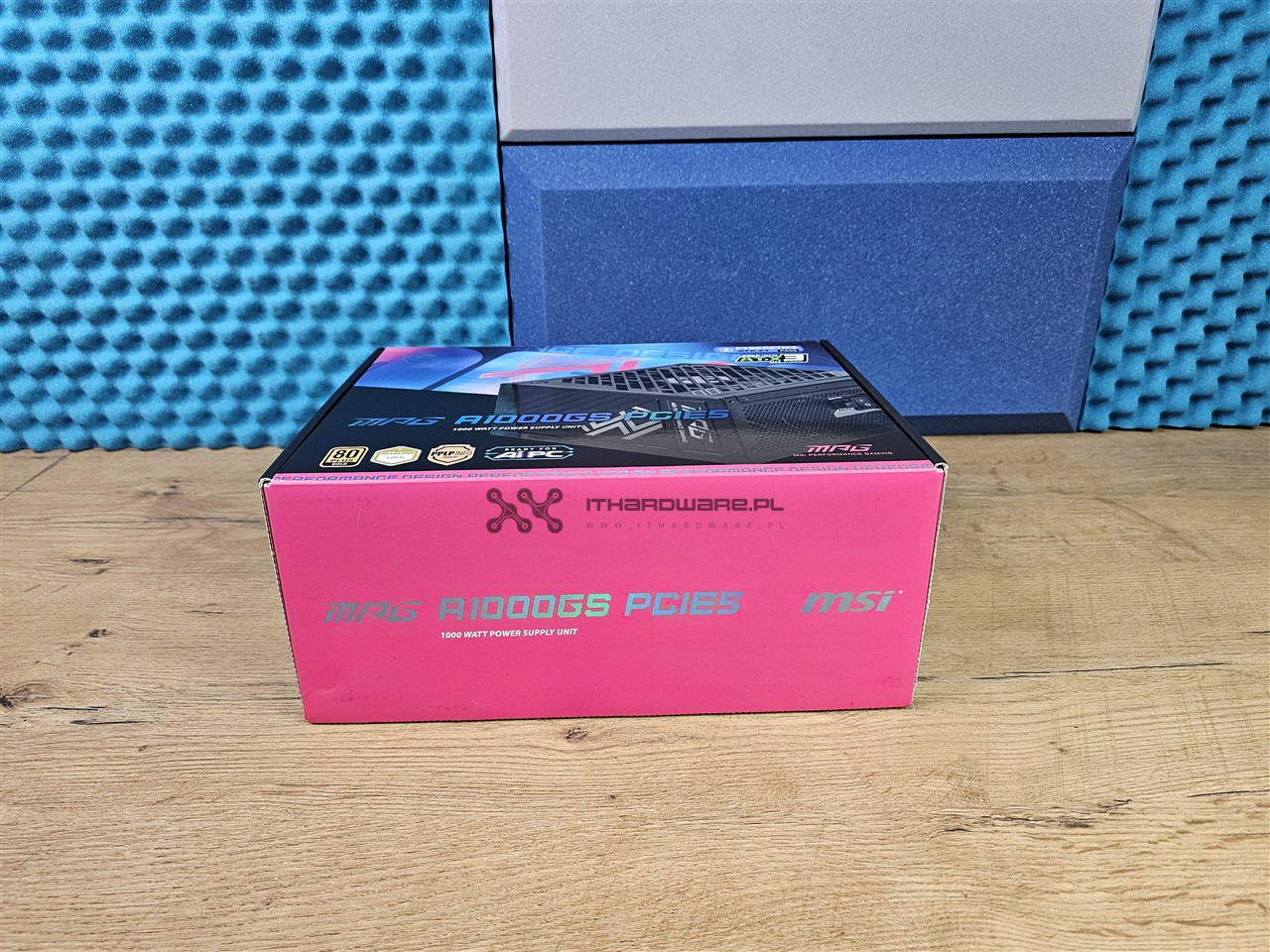

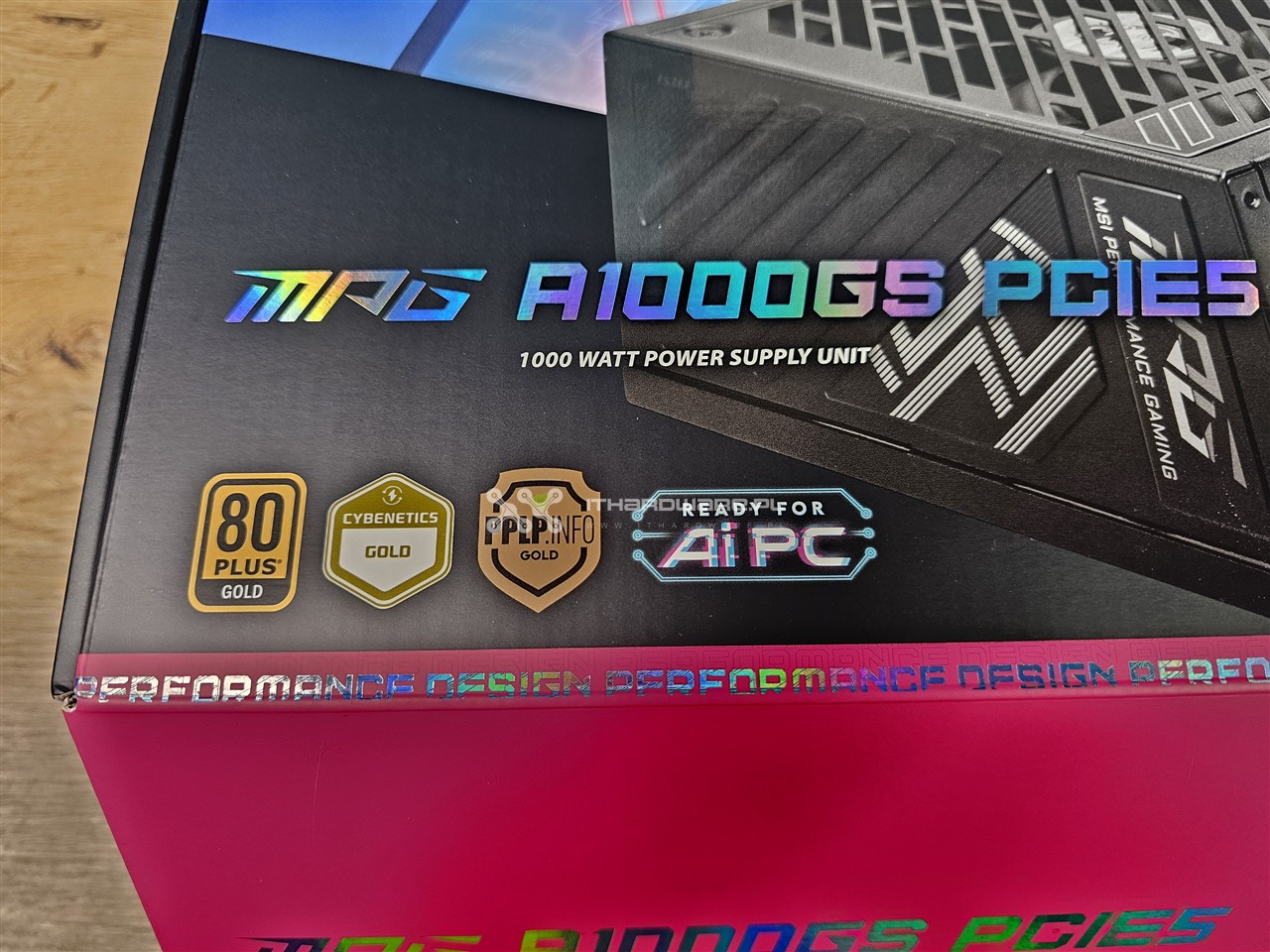

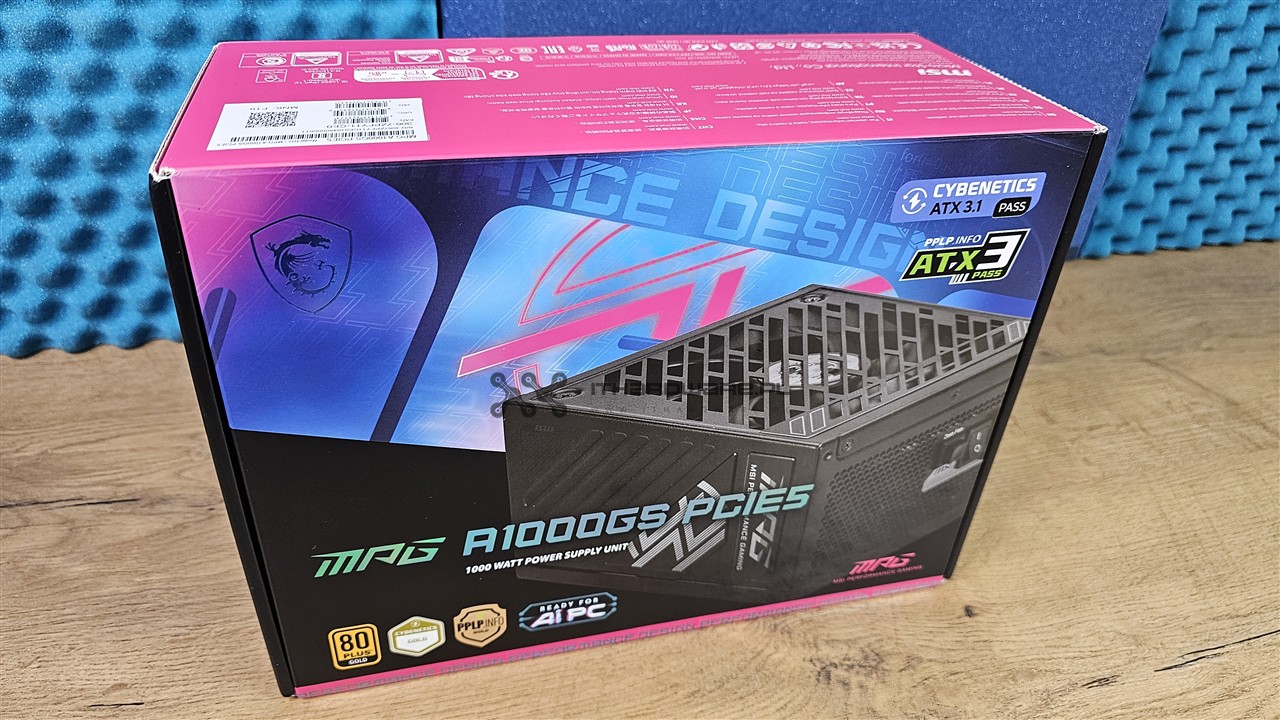

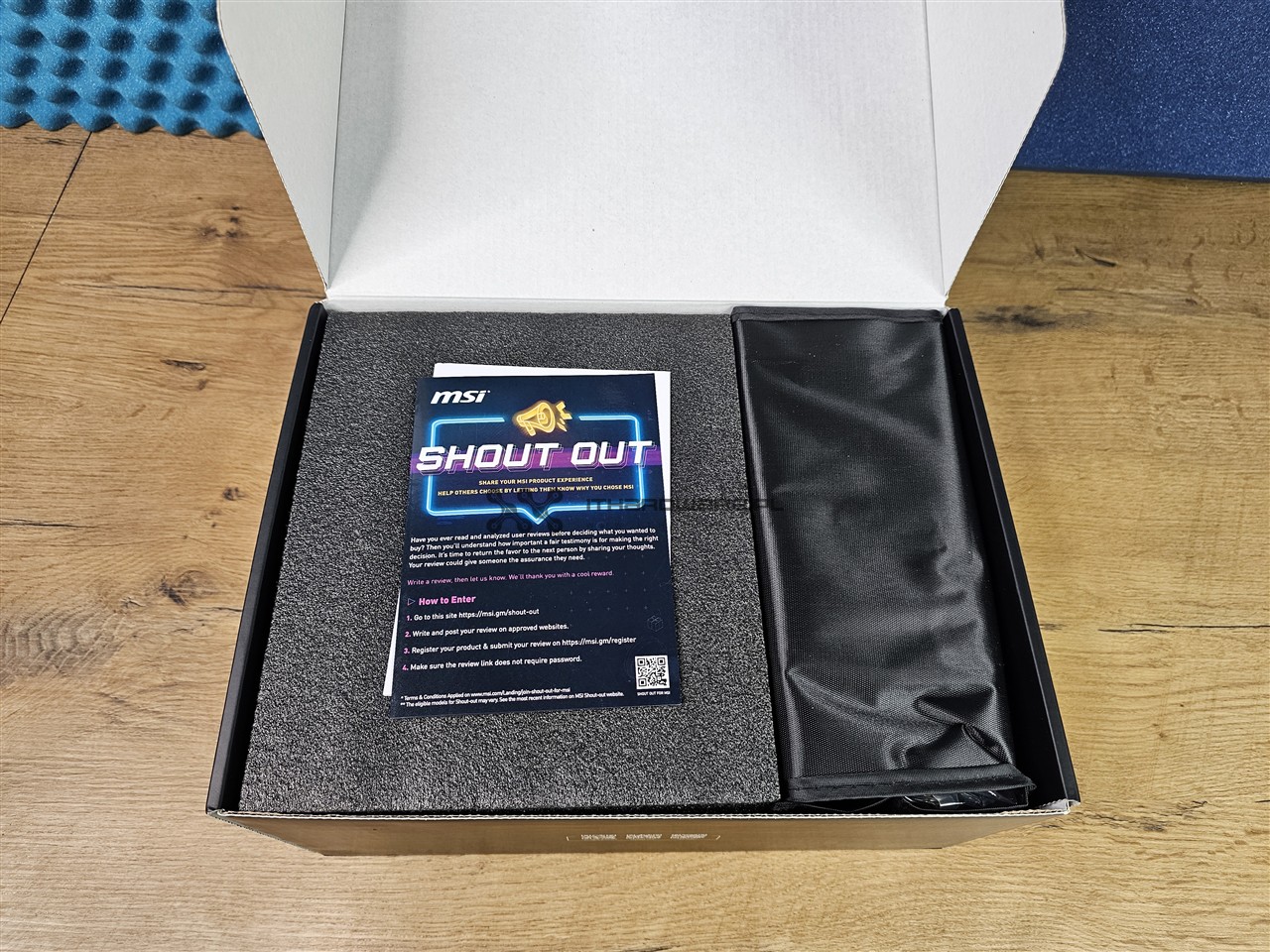

Zasilacz jest zapakowany w karton o czarno-niebiesko-różowej kolorystyce. Na jego froncie znajdziemy grafikę zasilacza, najważniejsze informacje o certyfikatach 80 PLUS i Cybenetics, PLP.INFO oraz nazwę i moc jednostki. Z tyłu znajdują się szczegóły techniczne, jak tabliczka prądowo-napięciowa czy opis okablowania. Dowiadujemy się z niej, że PSU niemal całą moc znamionową oferuje na linii 12 V, a dokładnie 999 W.

1.
2.
3.
4.
5.
6.
7.
8.
9.

  Poprzedni   Następny

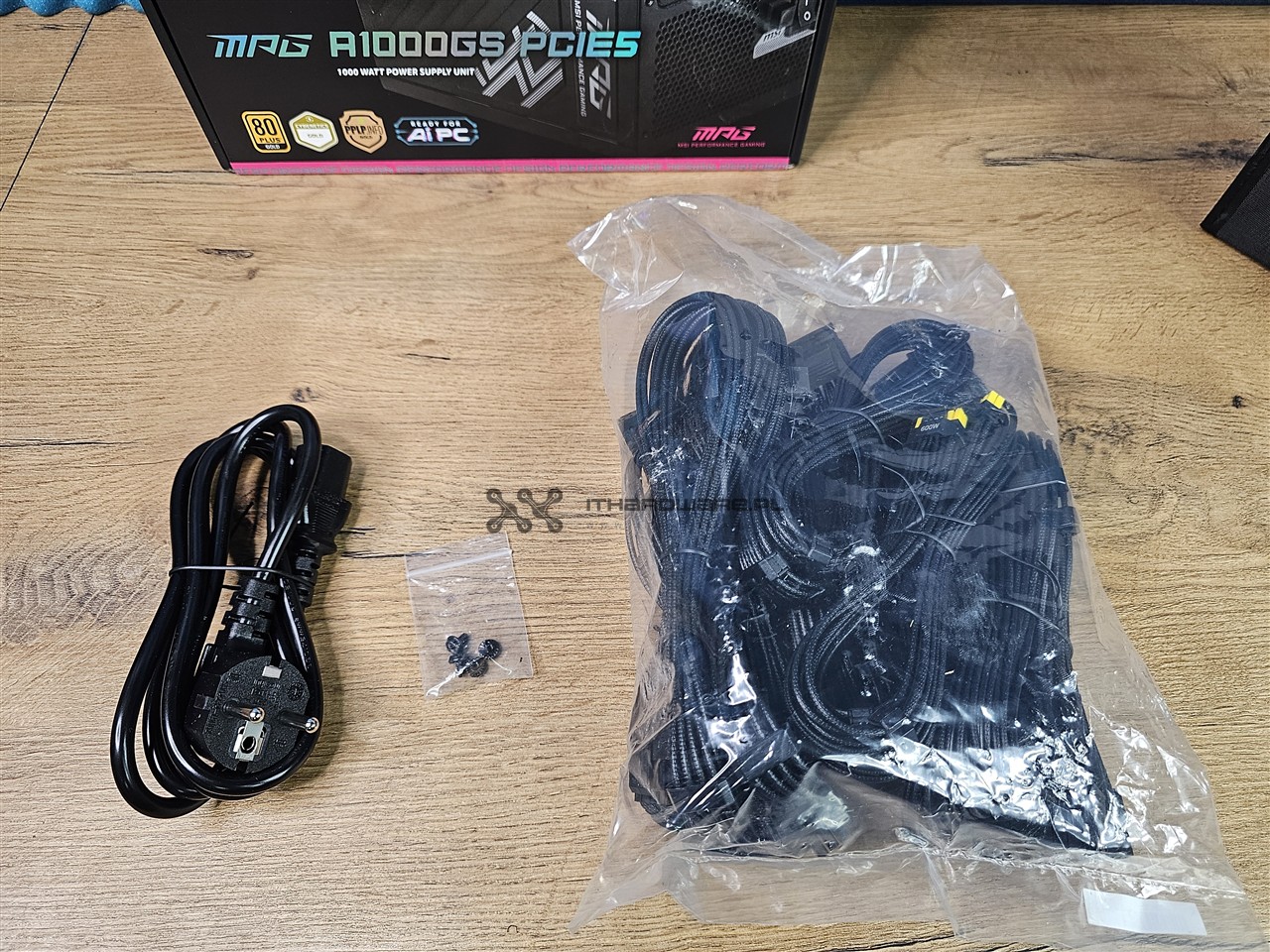

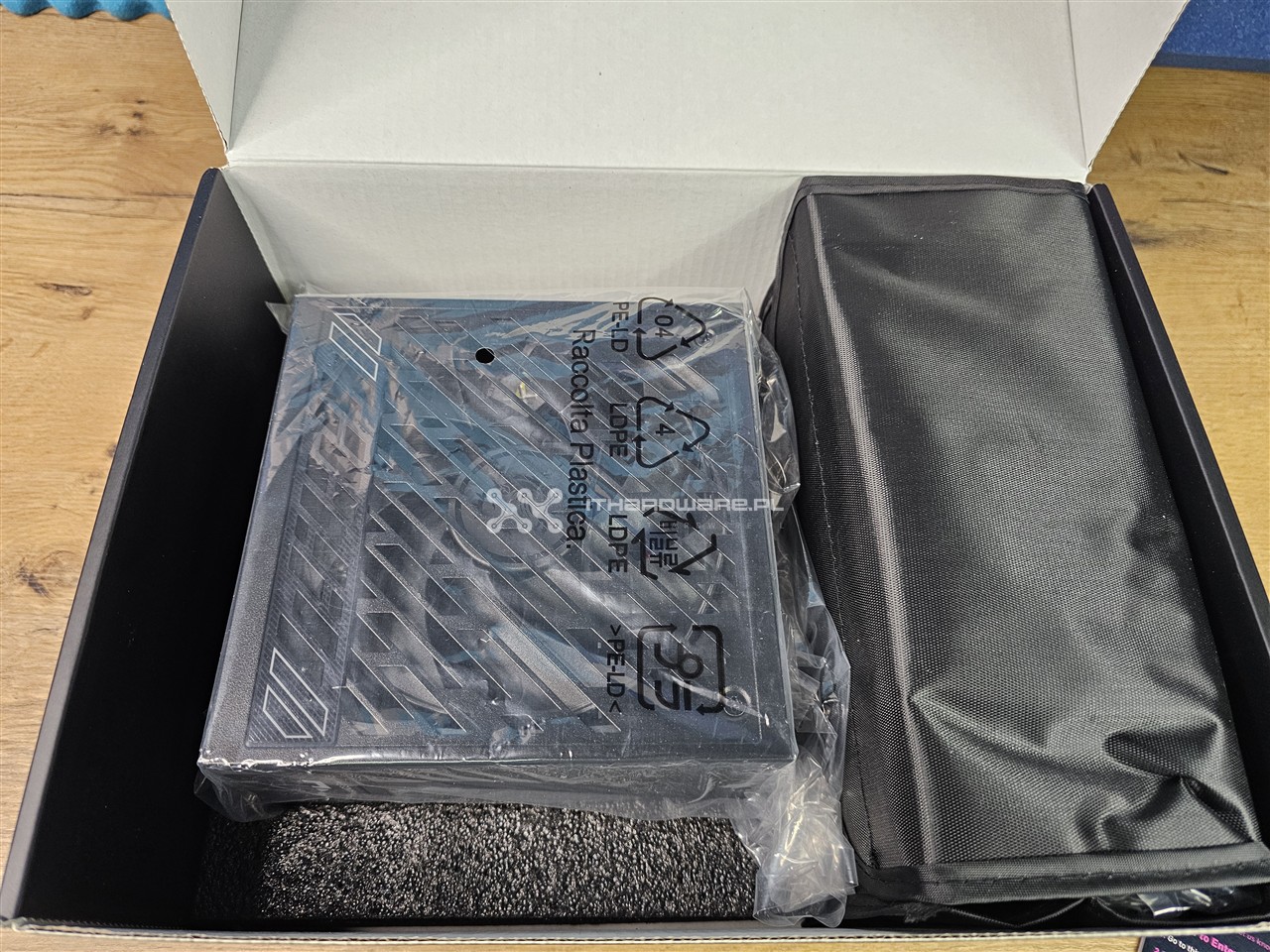

Wraz z zasilaczem otrzymujemy:

• kabel zasilający,

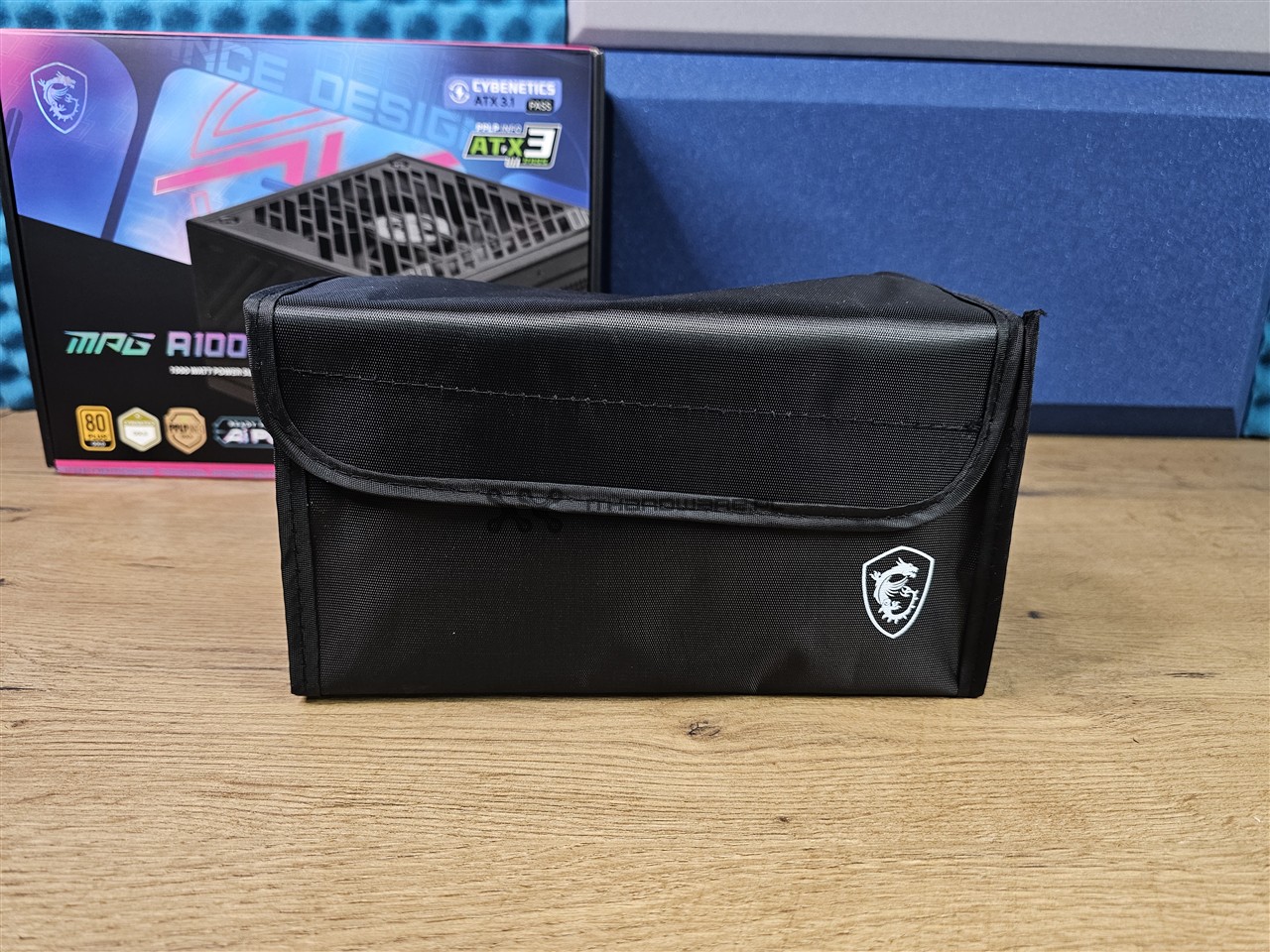

• torbę na okablowanie,
• 4 czarne śrubki do montażu PSU,
• instrukcję obsługi.

Producent nie dodaje żadnych opasek do aranżacji okablowania, a szkoda.

Budowa i wygląd

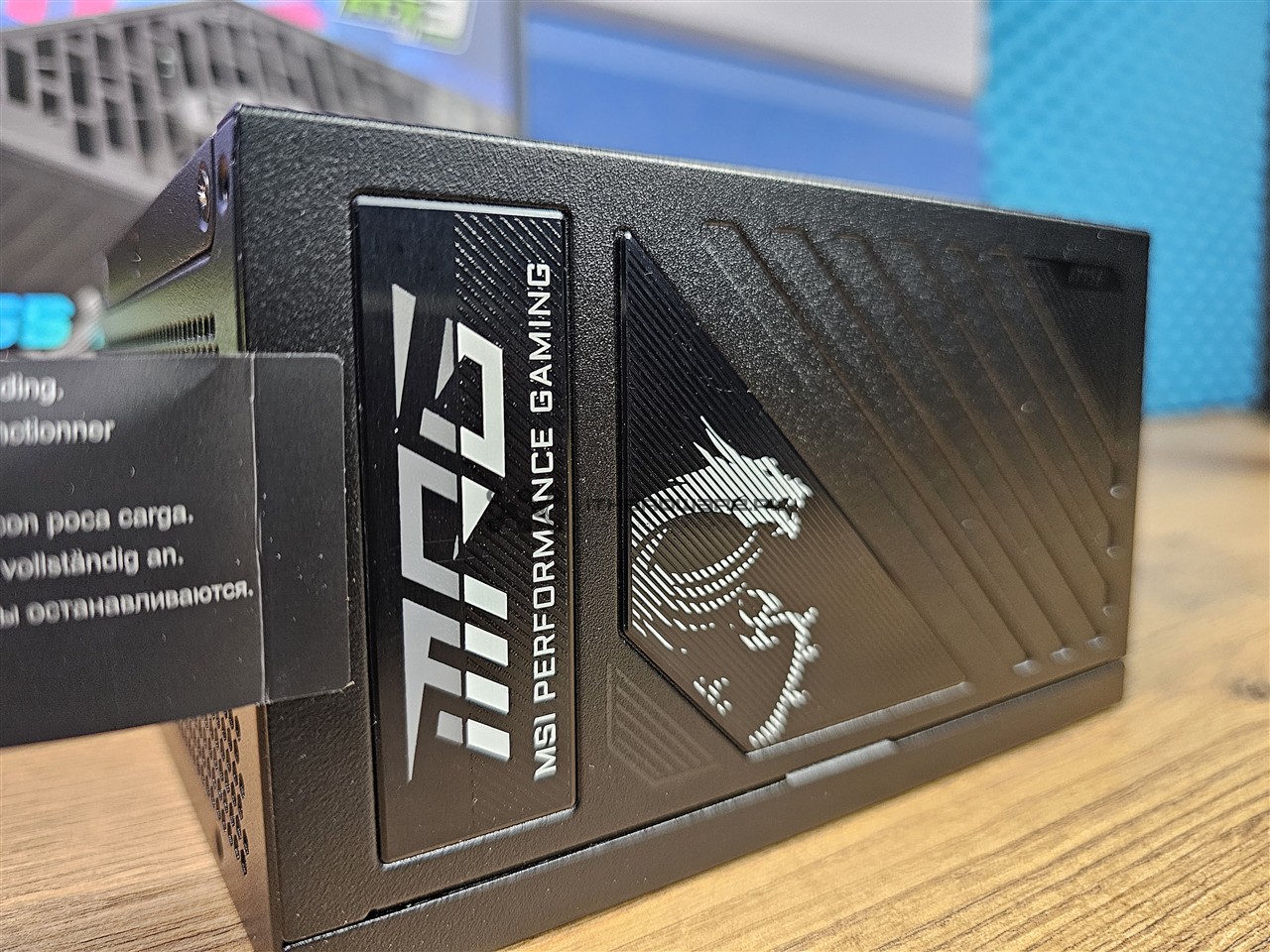

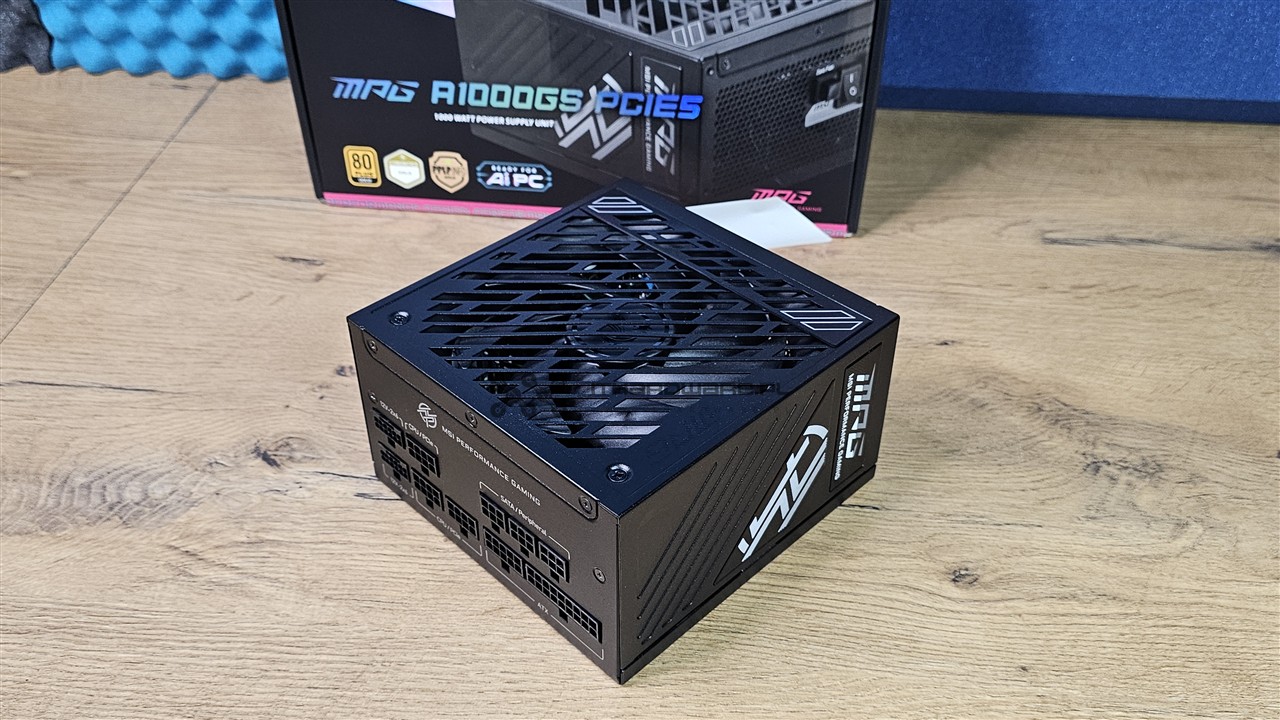

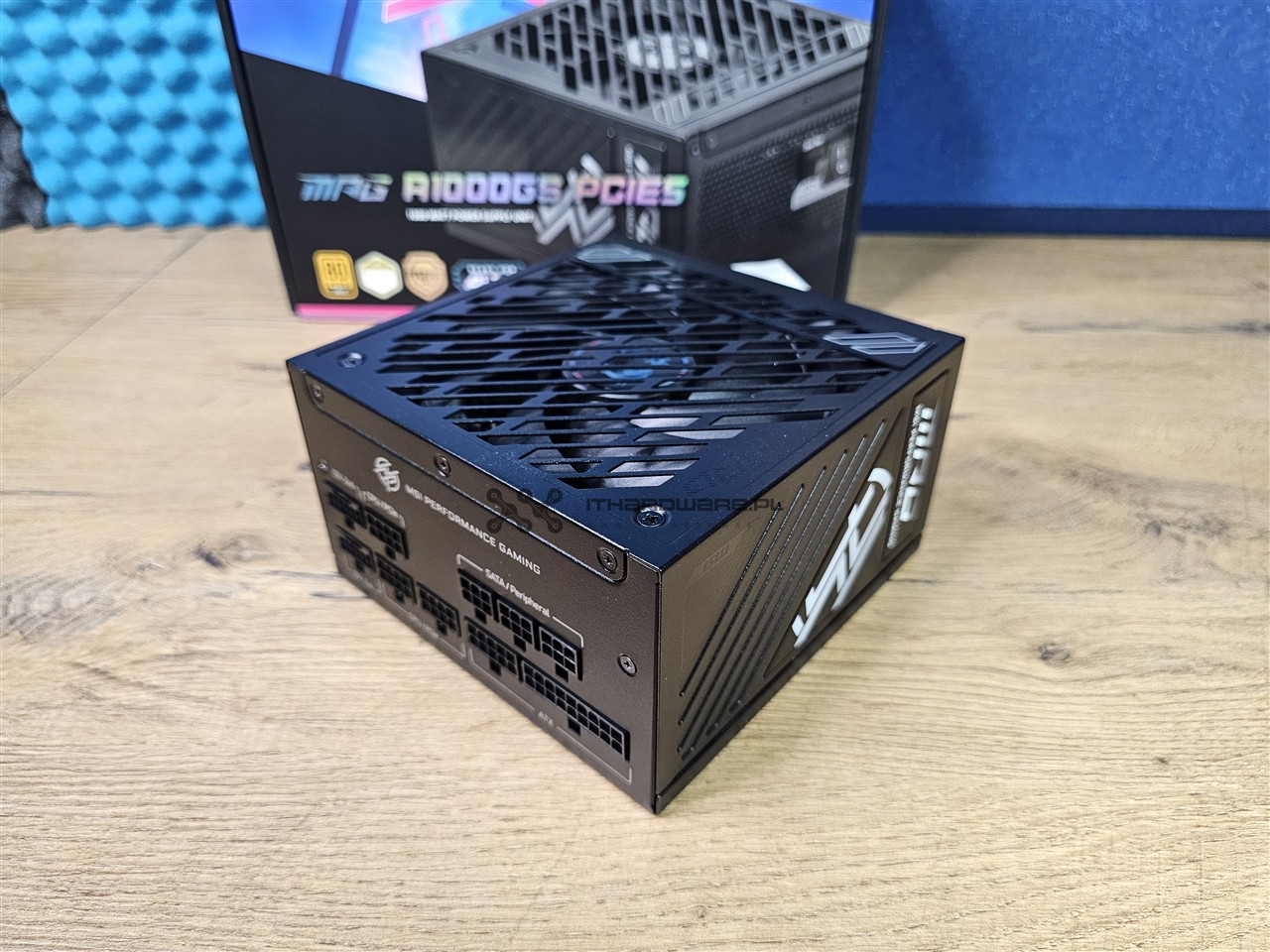

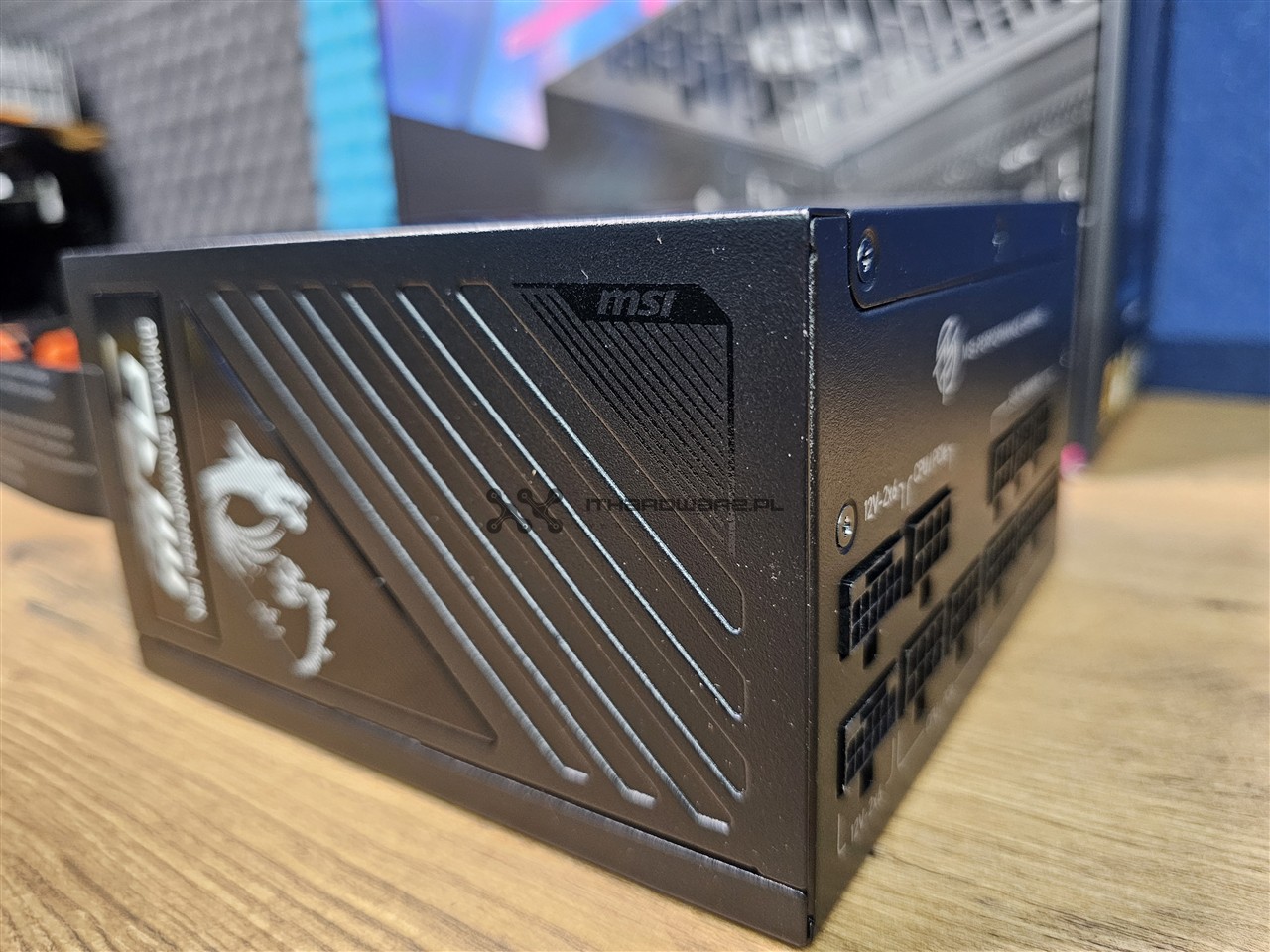

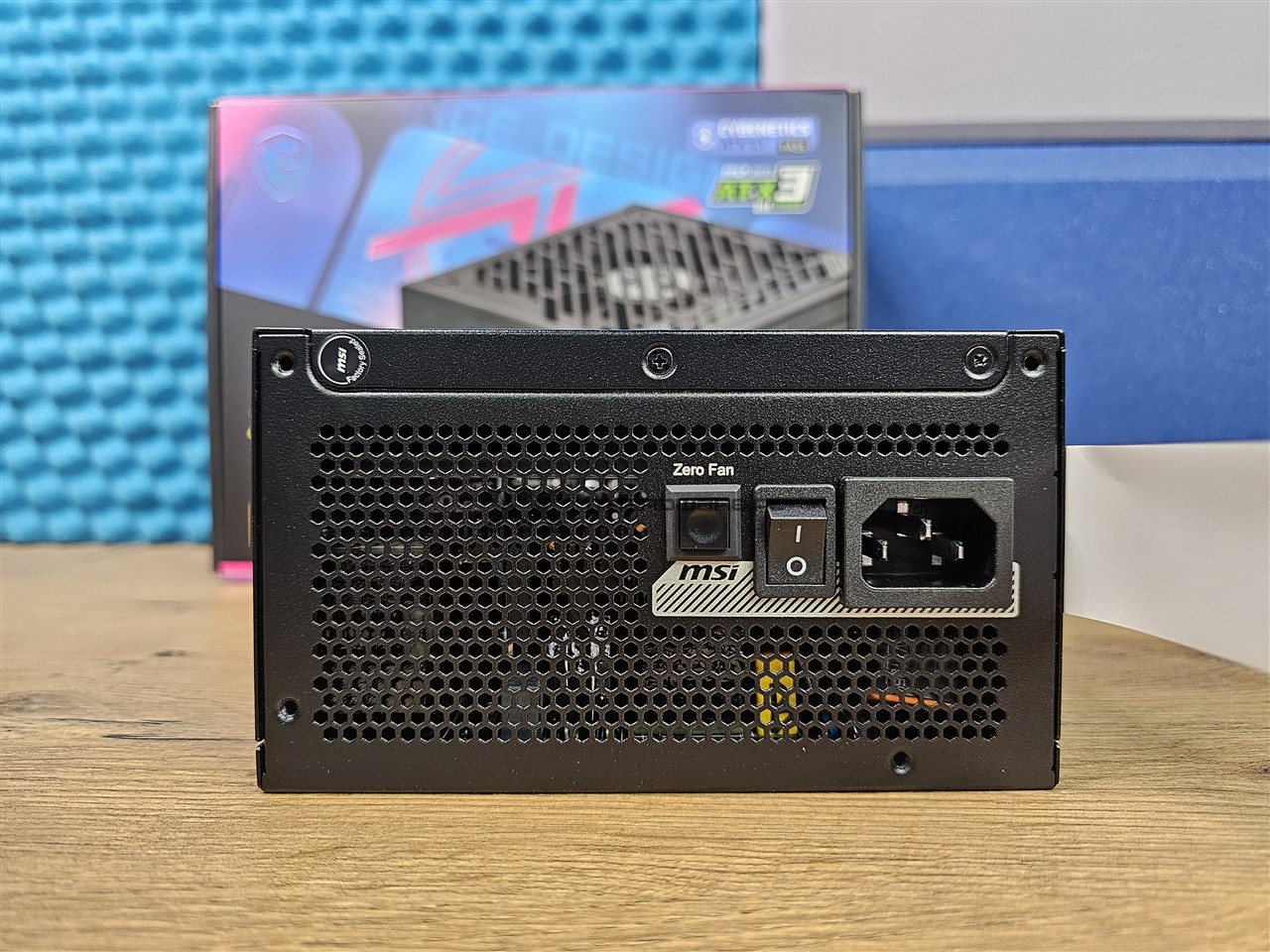

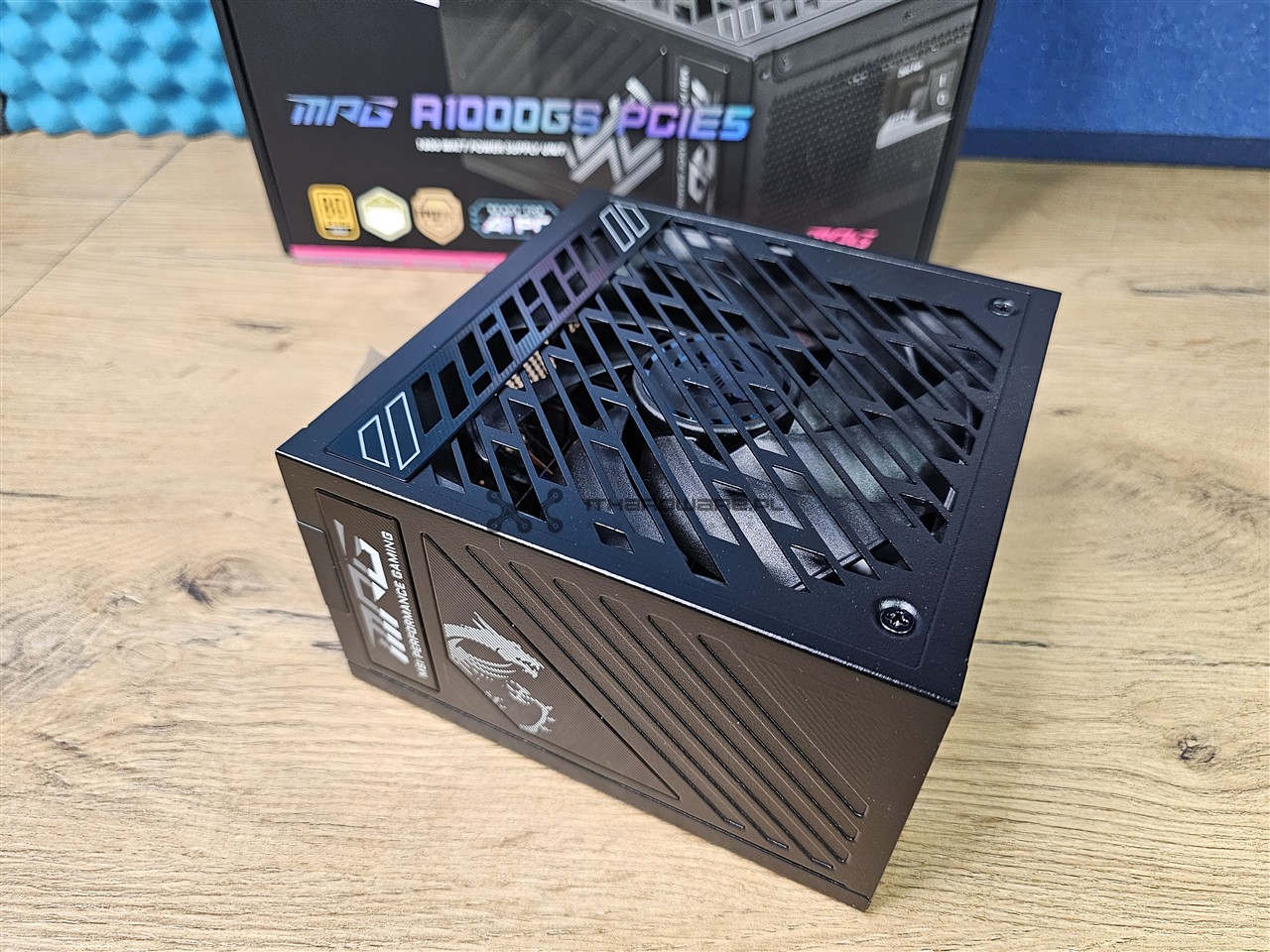

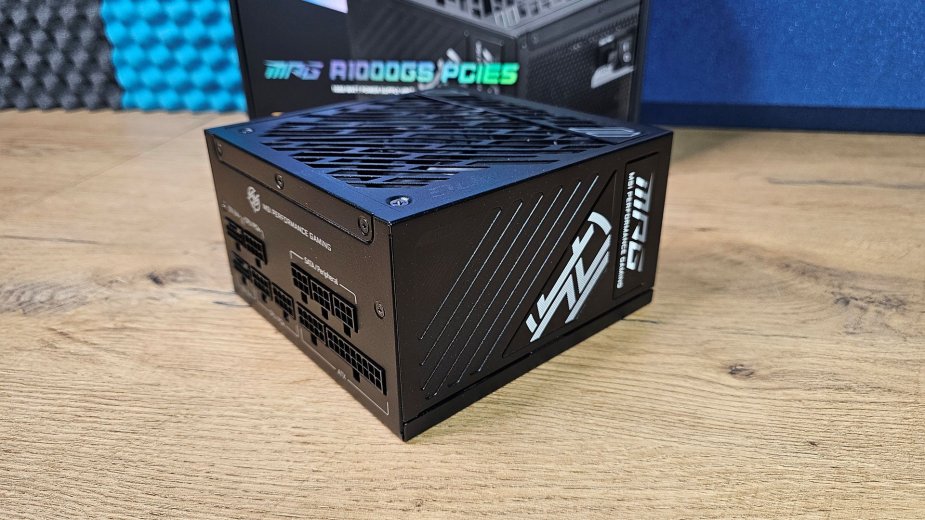

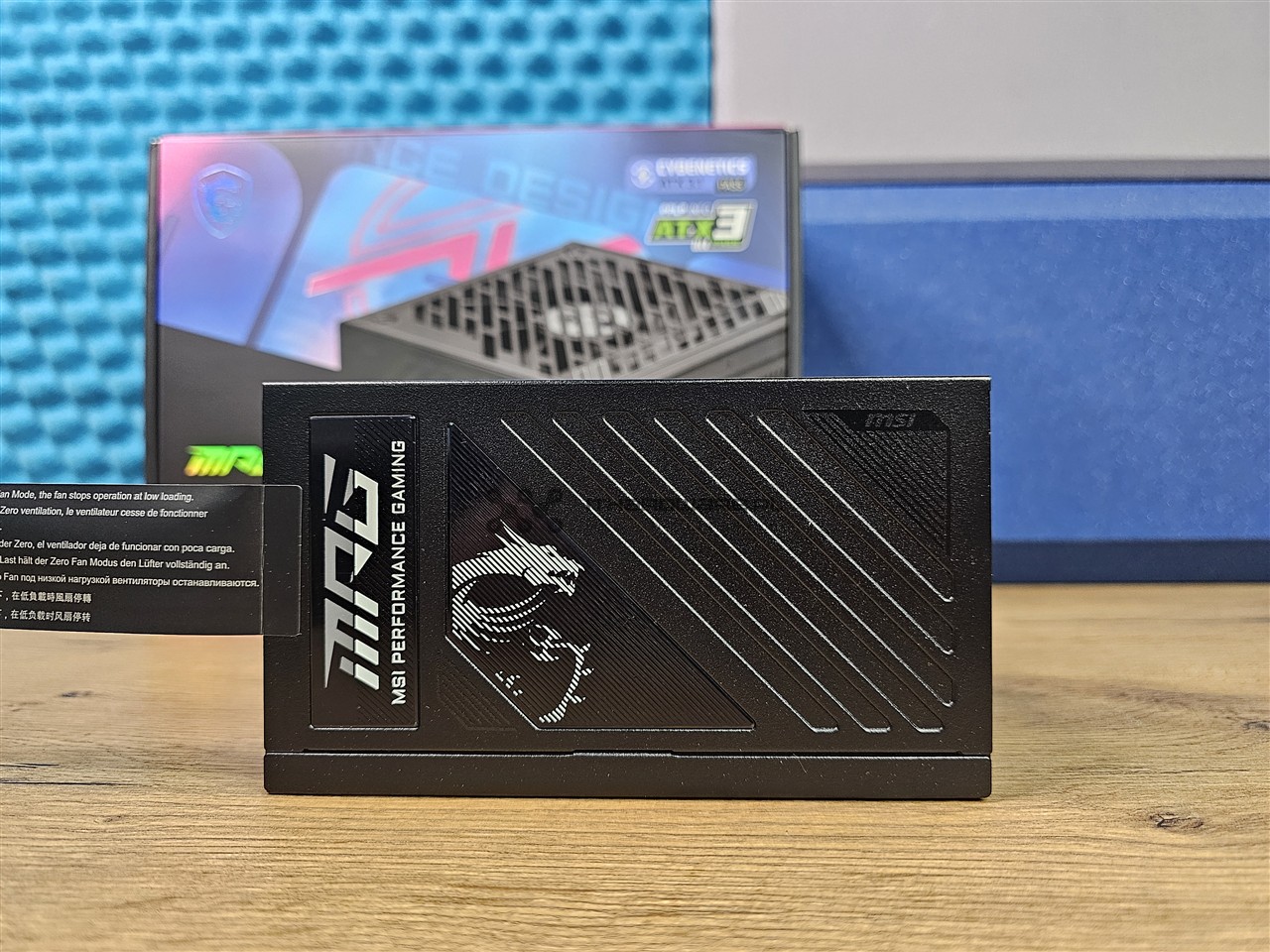

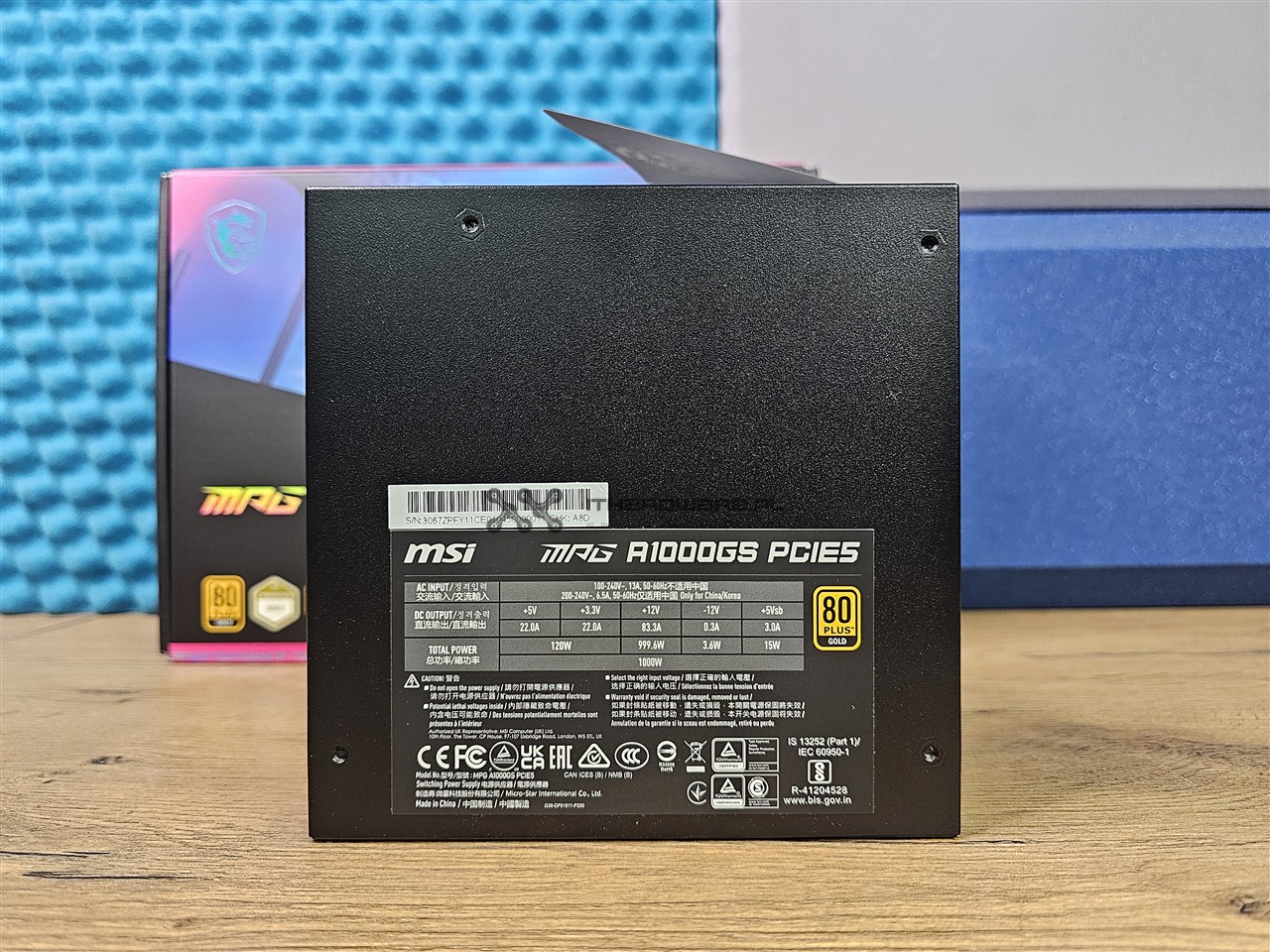

MSI MPG A1000GS PCIE5 to kompaktowa jednostka ATX o wymiarach 150 × 150 × 87 mm. Obudowa została wykonana ze stali i pomalowana na czarny kolor. Konstrukcja jest solidna i dobrze spasowana, wentylator osłania grill z wyciętej blachy, który spełnia swoje zadanie, choć lekko się ugina. Całość prezentuje się jednak bardzo dobrze. Na bokach mamy przetłocznie i oznaczenia serii MPG oraz niewielki biały nadruk. Tył zasilacza wykonano z blachy z perforacją w kształcie plastra miodu. Znajdują się tu włącznik, przełącznik pracy chłodzenia oraz gniazdo zasilania w standardzie IEC320 C14 (10 A). MSI MPG A1000GS PCIE5 to jednostka z całkowicie modularnym okablowaniem, złącza zostały czytelnie opisane nadrukiem na obudowie. Oczywiście nie zabrakło złącza dla dwóch kabli PCIe 5.1 12V-2x6 600W.

1.
2.
3.
4.
5.
6.
7.

  Poprzedni   Następny

Okablowanie

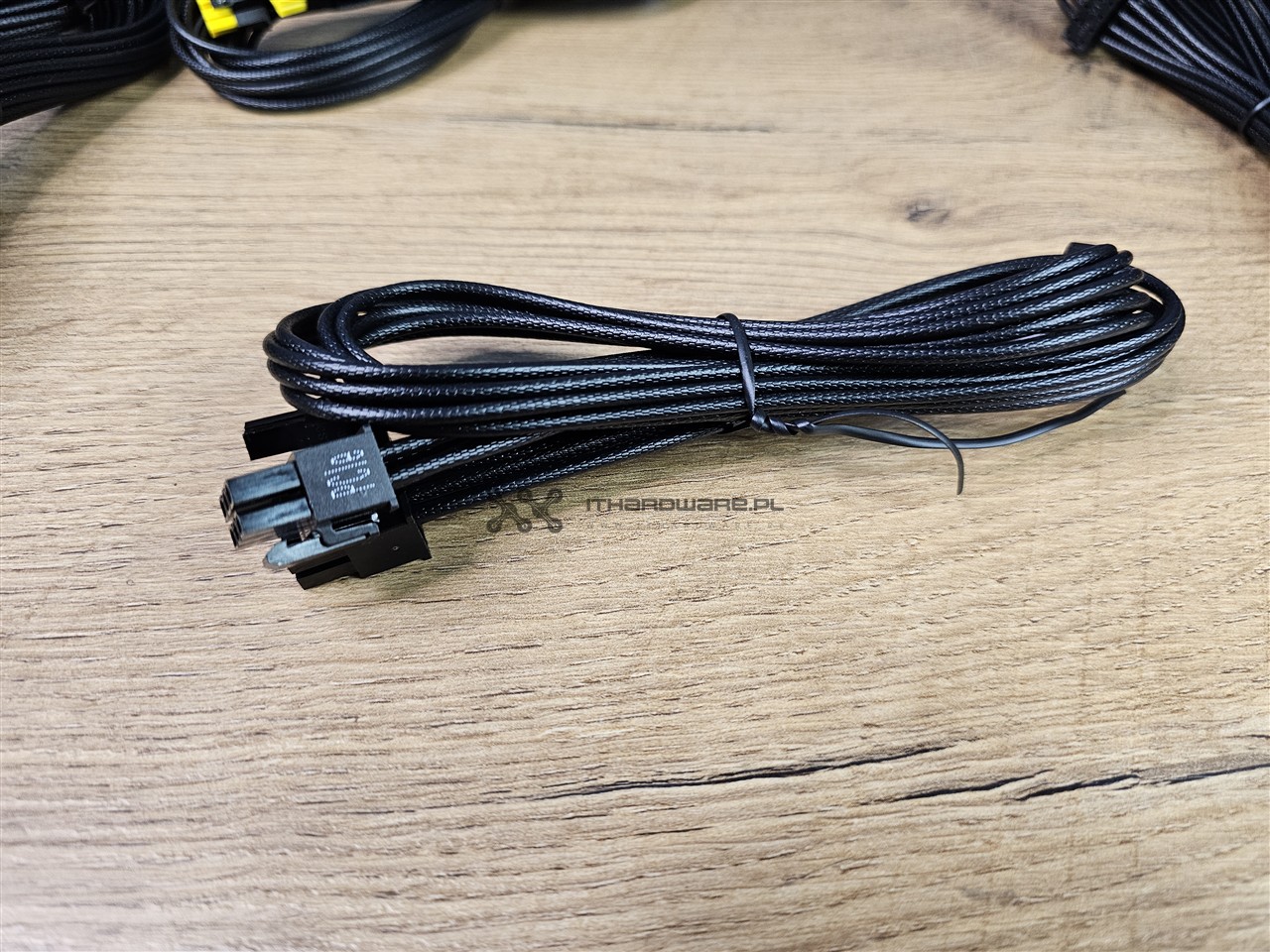

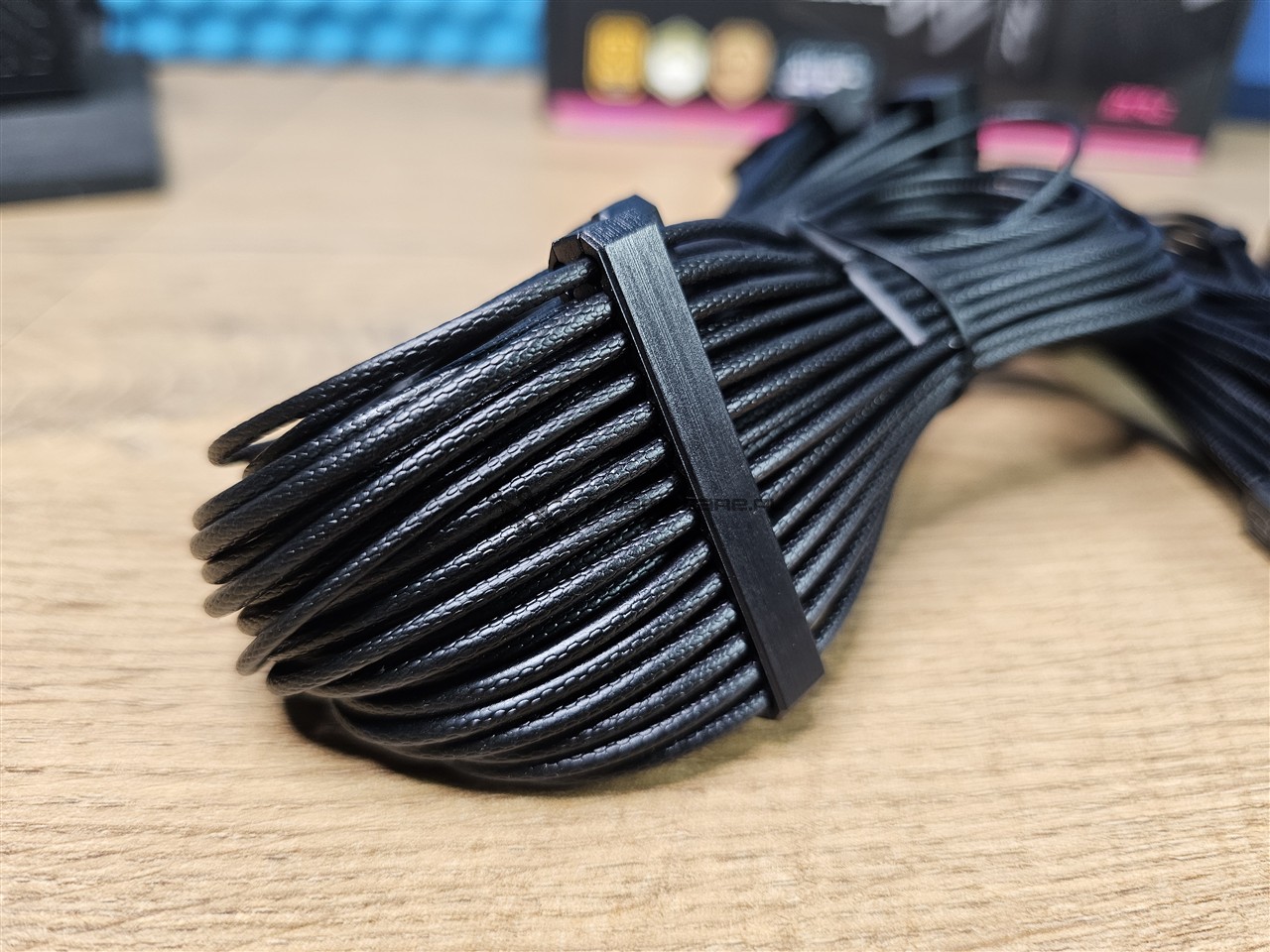

Producent wykorzystał kable o przekroju przewodów 16 AWG i 18 AWG (American Wire Gauge, niższy numer oznacza większy przekrój). Każde złącze jest odpowiednio oznaczone. MSI MPG A1000GS PCIE5 wykorzystuje kable z indywidualnymi przewodami, ale zamiast oplotu otrzymujemy specyficzne wytłaczanie (tzw. embosing) w izolacji wzoru imitującego oplot. Wygląda to bardzo dobrze, a do tego do wiązek mamy plastikowe organizery, które możemy dowolnie przesuwać po kablu. Jedynie wiązki złączy peryferyjnych są taśmowe. Wiązka ATX24 jest zakończona wtyczką niedzieloną. Jak na specyfikację ATX 3.1 przystało, zasilacz posiada dwa złącza PCIE 5.1 12V-2x6 600W. Dla napięć +3,3 V +5 V oraz +12 V mamy dodatkowe przewody zwrotne. Ma to pozytywnie wpływać na jakość napięć.

1.
2.
3.

  Poprzedni   Następny

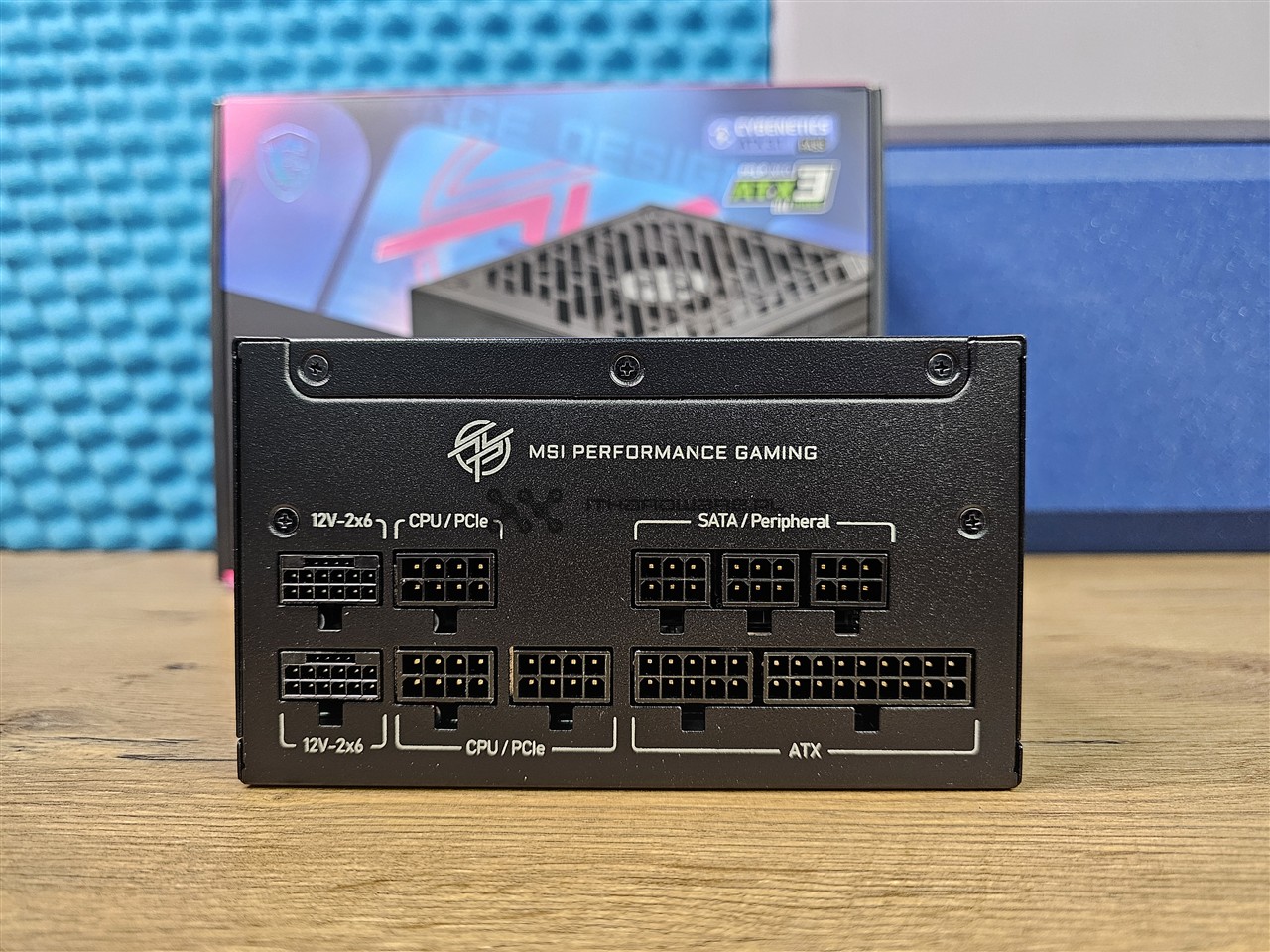

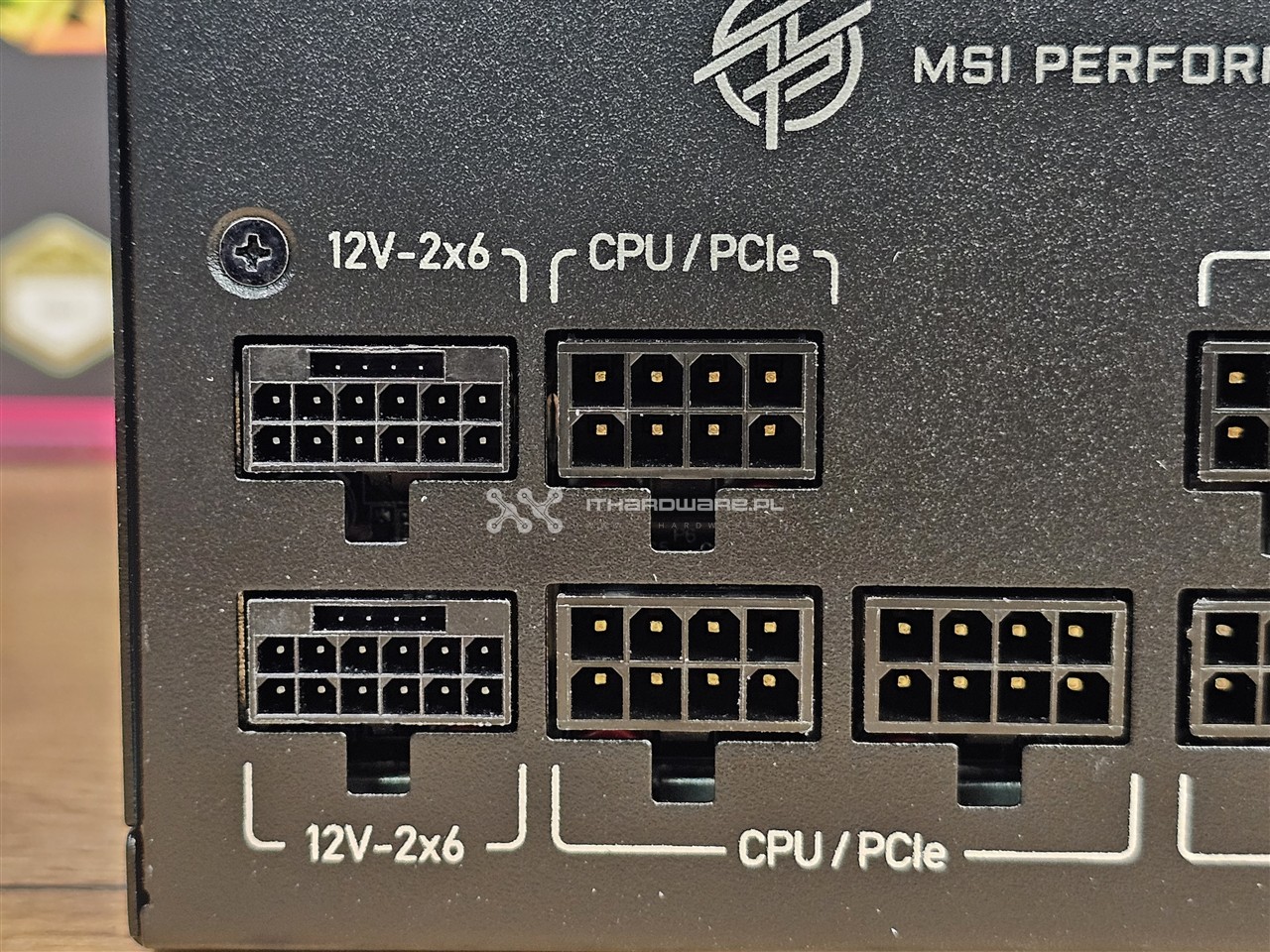

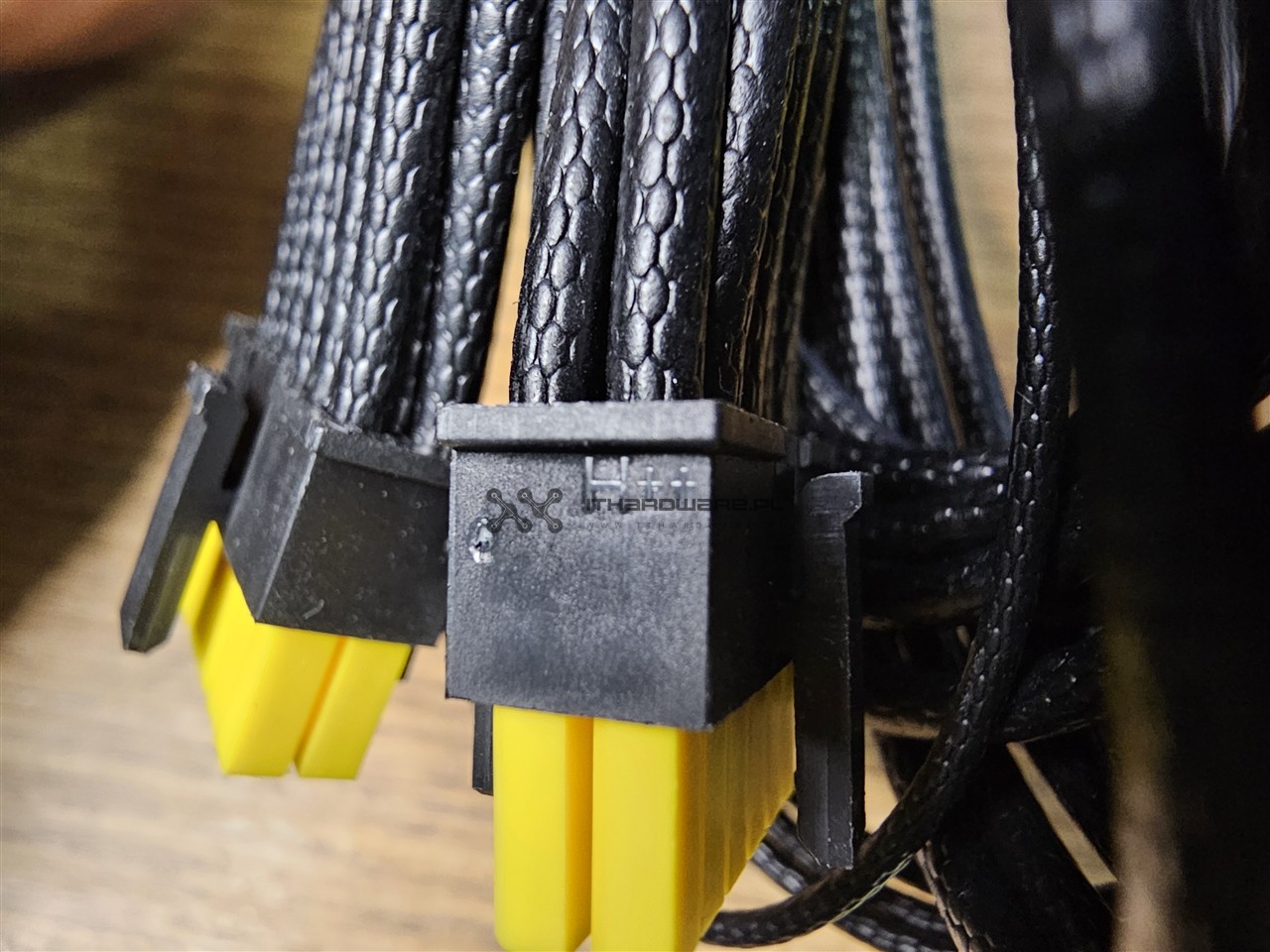

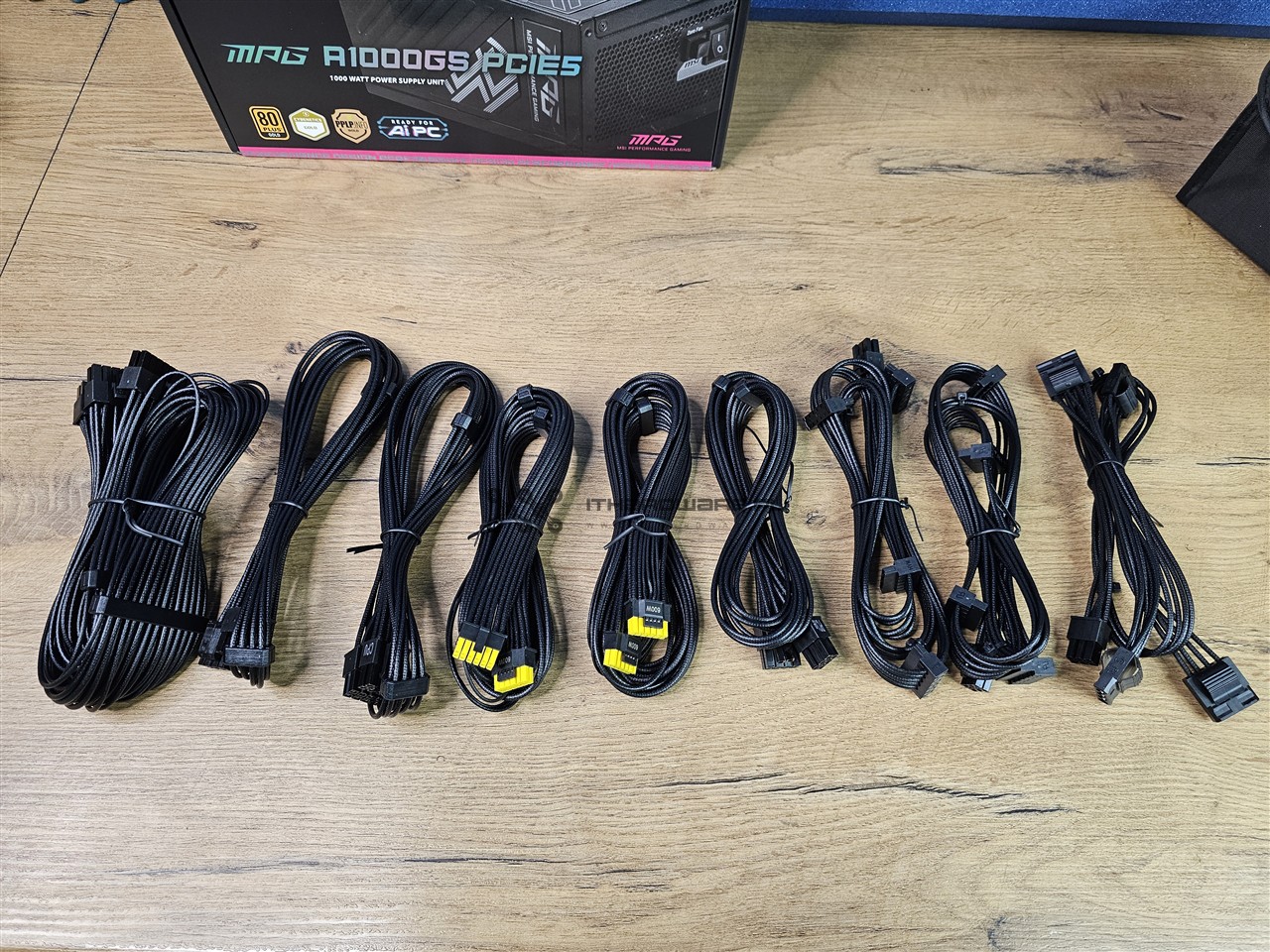

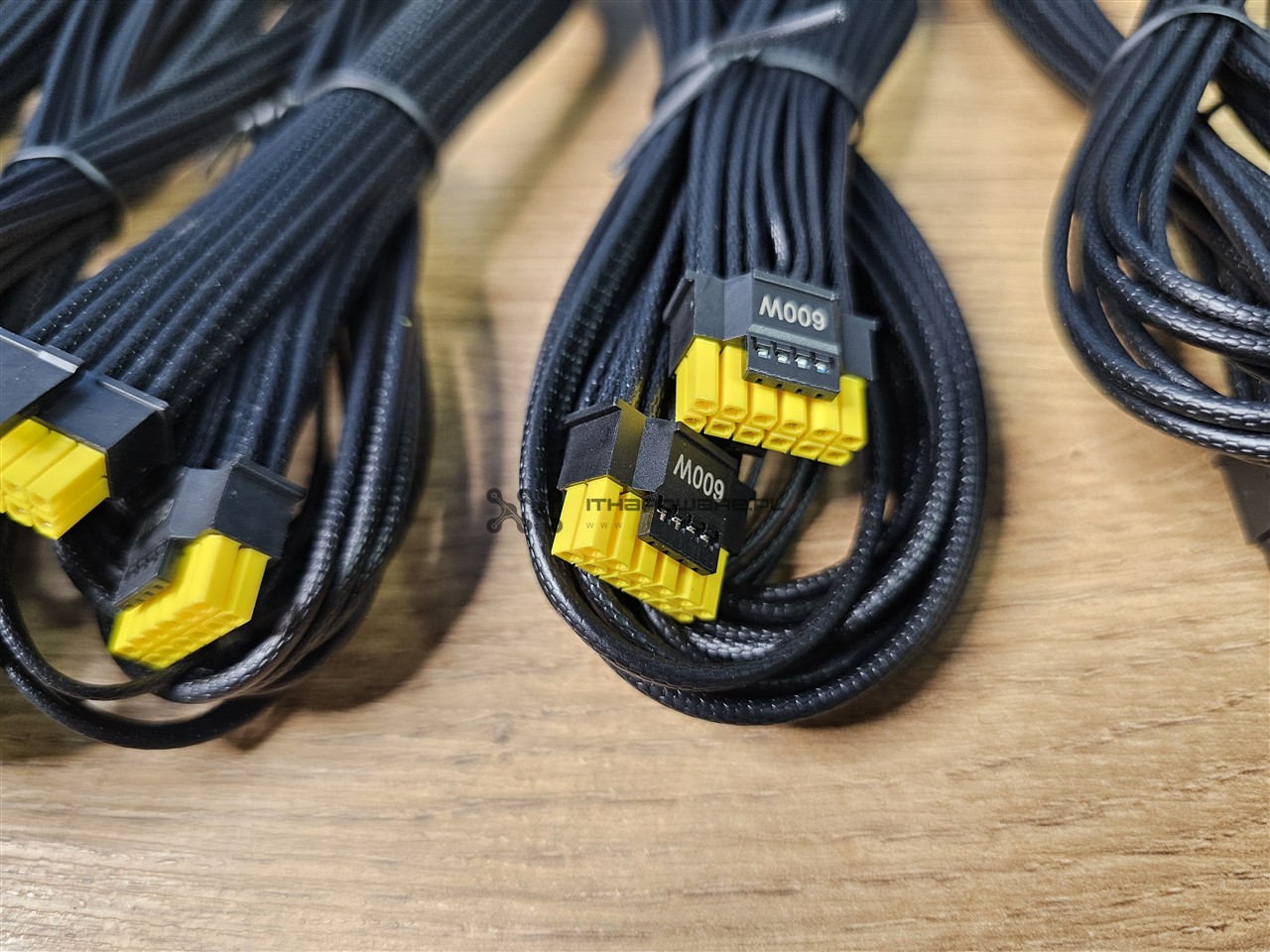

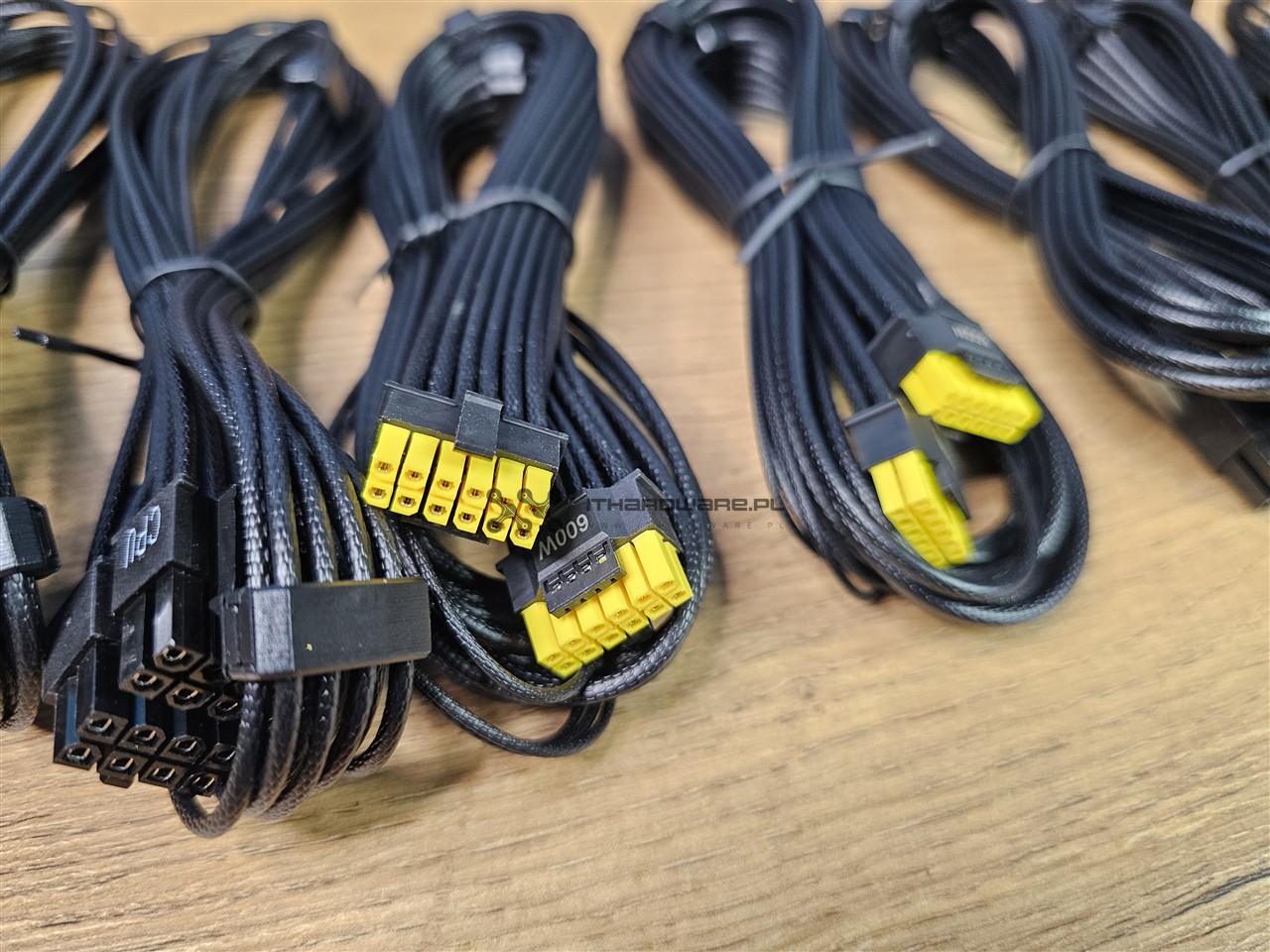

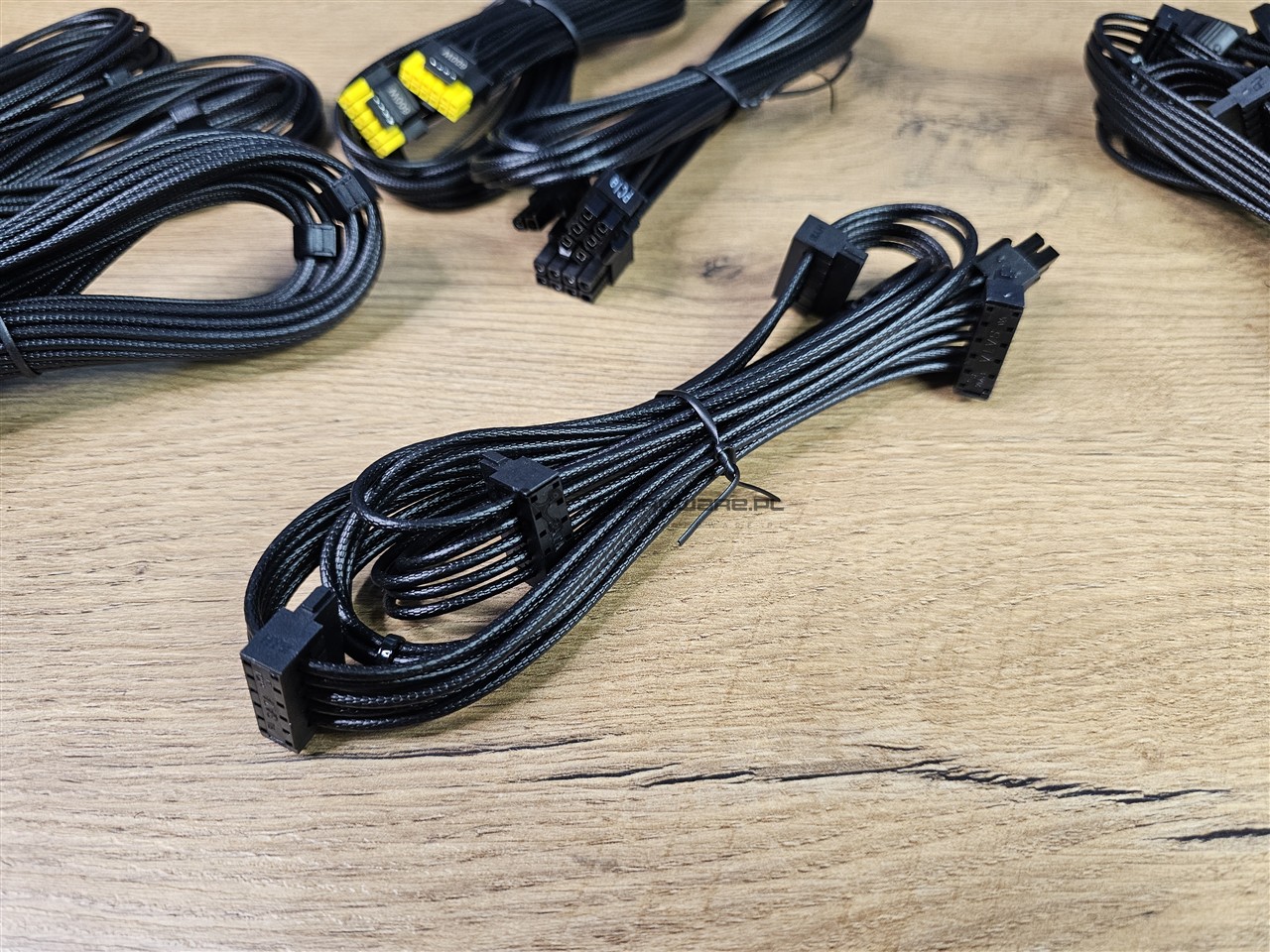

Do dyspozycji oprócz wiązki głównej 24-pin mamy dwa kable EPS, dwa dodatkowe PCIe 5.1 o mocy 600 W i tylko jedną wiązkę z pojedynczą wtyczką PCI-E (6+2)-pin. Jeśli więc planujesz kartę graficzną AMD Radeon, to testowany zasilacz nie będzie odpowiednim wyborem. Nośniki danych lub różnego rodzaju kontrolery podłączymy trzema wiązkami, z czego dwie są ze złączami SATA oraz jedna z dwoma wtykami SATA, zakończona dodatkowo jednym złączem Molex. Dla dysków otrzymujemy więc łącznie osiem wtyczek typu SATA oraz jedno Molex. Na długość kabli nie możemy narzekać, dobrze się też wyginają i formują w obudowie, a ich izolacja nie usztywnia przewodów. Zaletą są również dwukolorowe złącza PCIe  5.1, które zapobiegają niedostatecznej sile podłączenia złącza.

1.
2.
3.
4.
5.
6.

  Poprzedni   Następny

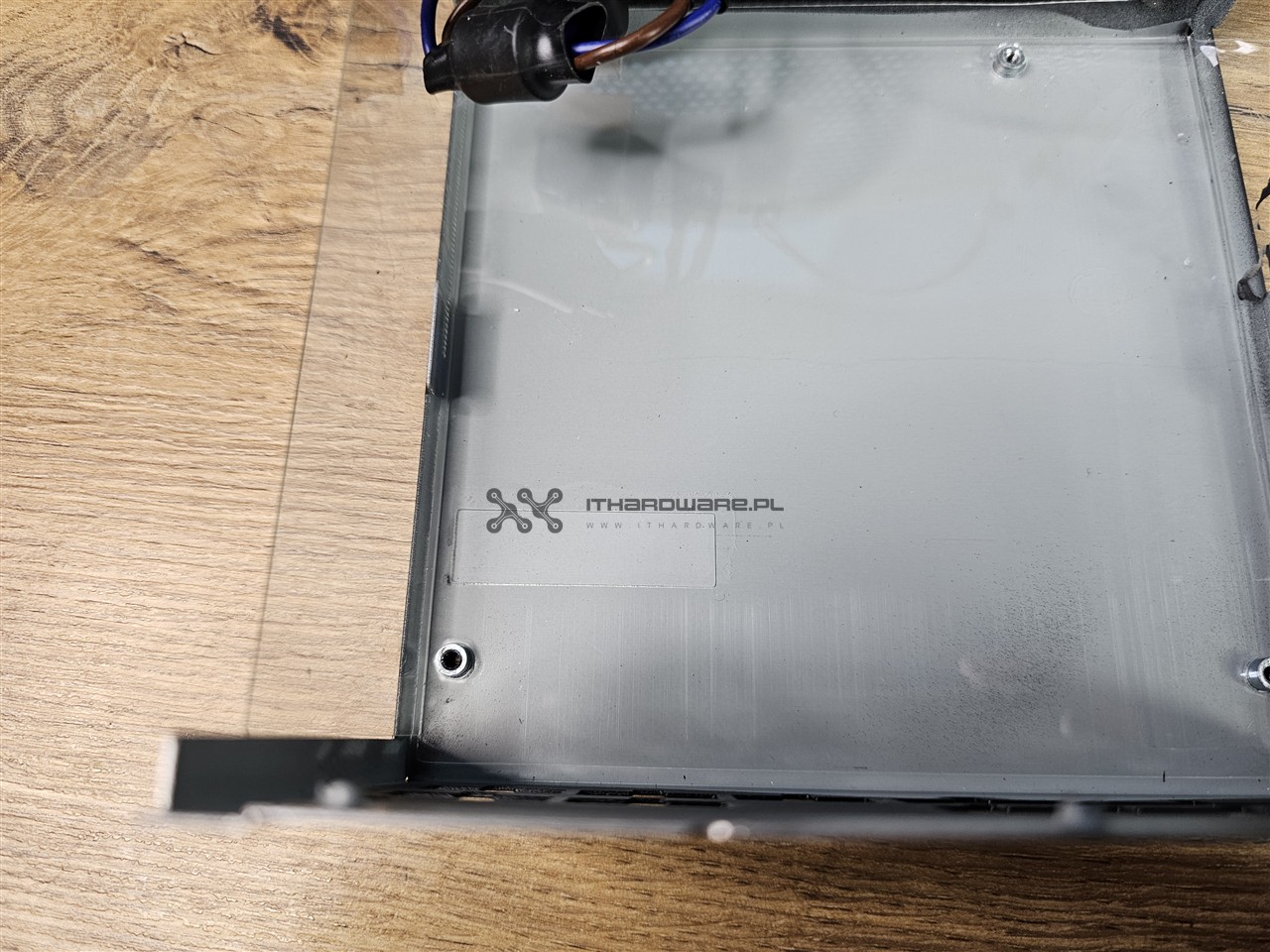

Analiza wnętrza

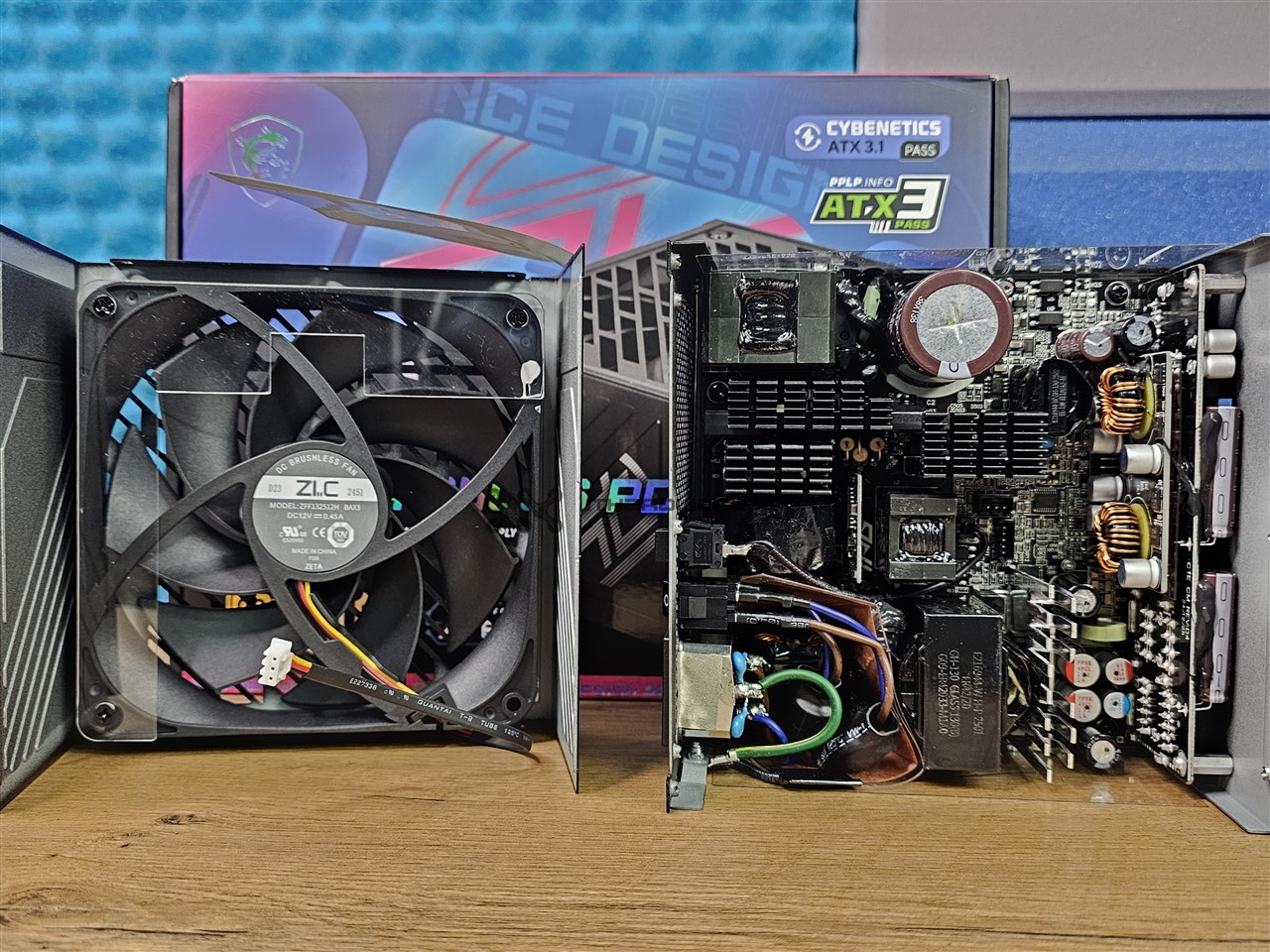

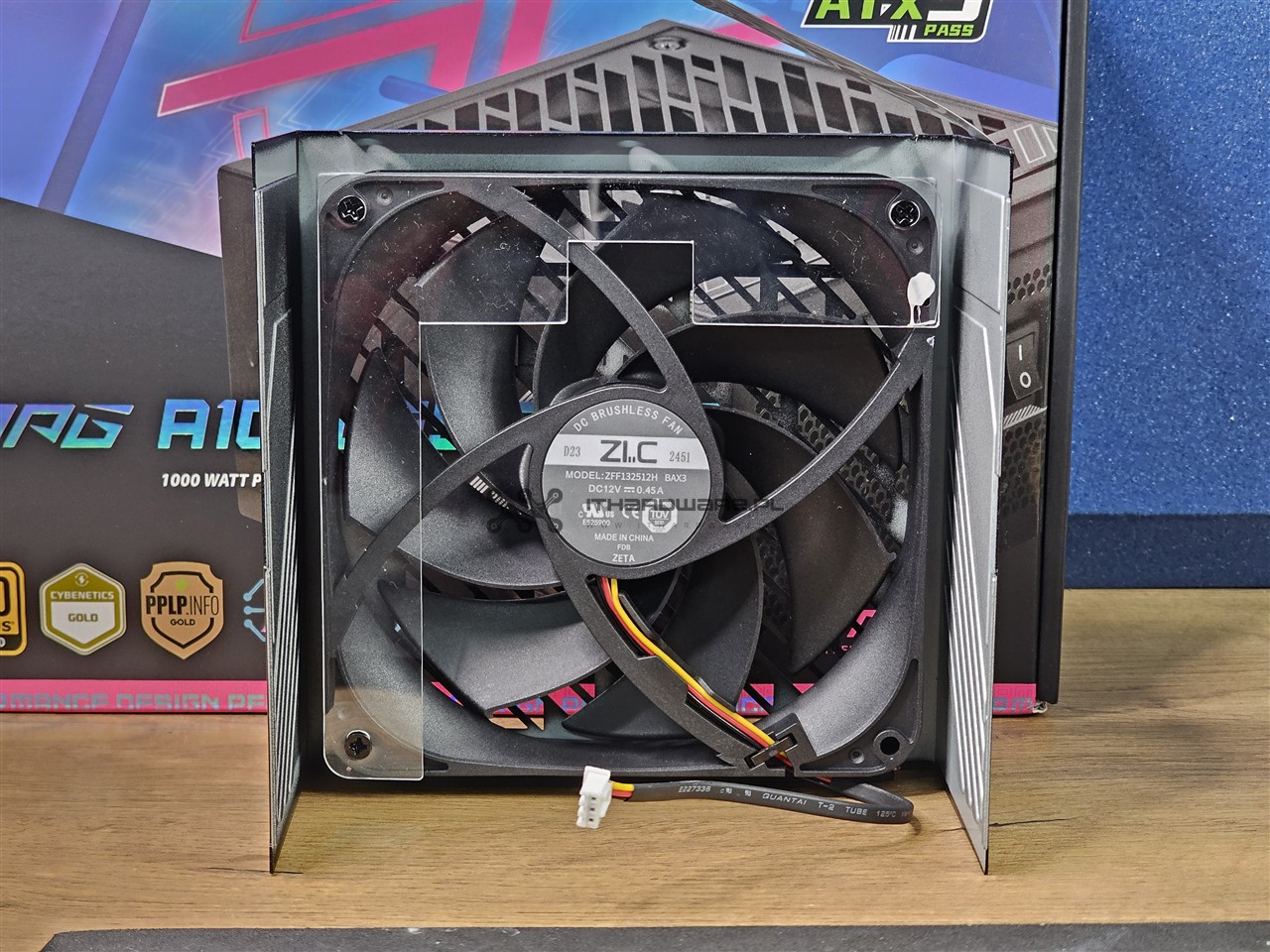

Za chłodzenie elektroniki odpowiada 135-milimetrowy wysokociśnieniowy wentylator ZIC ZFF132512H z łożyskiem FDB, który pracuje w trybie półpasywnym.

MSI MPG A1000GS PCIE5 to półcyfrowa platforma od renomowanego producenta OEM CWT. MSI MPG A1000GS PCIE5 korzysta z topologii półmostkowej, układu rezonansowego LLC, synchronicznego prostownika i przetwornic DC-DC. Do chłodzenia zastosowano kilka radiatorów. Największe z nich odprowadzają ciepło z elementów sekcji APFC, kolejny chłodzi mostki prostownicze i tranzystory kluczujące – wszystkie są anodowane na czarny kolor. Dwie dodatkowe małe blaszki wspomagają chłodzenie tranzystorów sekcji prostowania. Rozmieszczenie elementów sprzyja dobrej cyrkulacji powietrza.

1.
2.

  Poprzedni   Następny

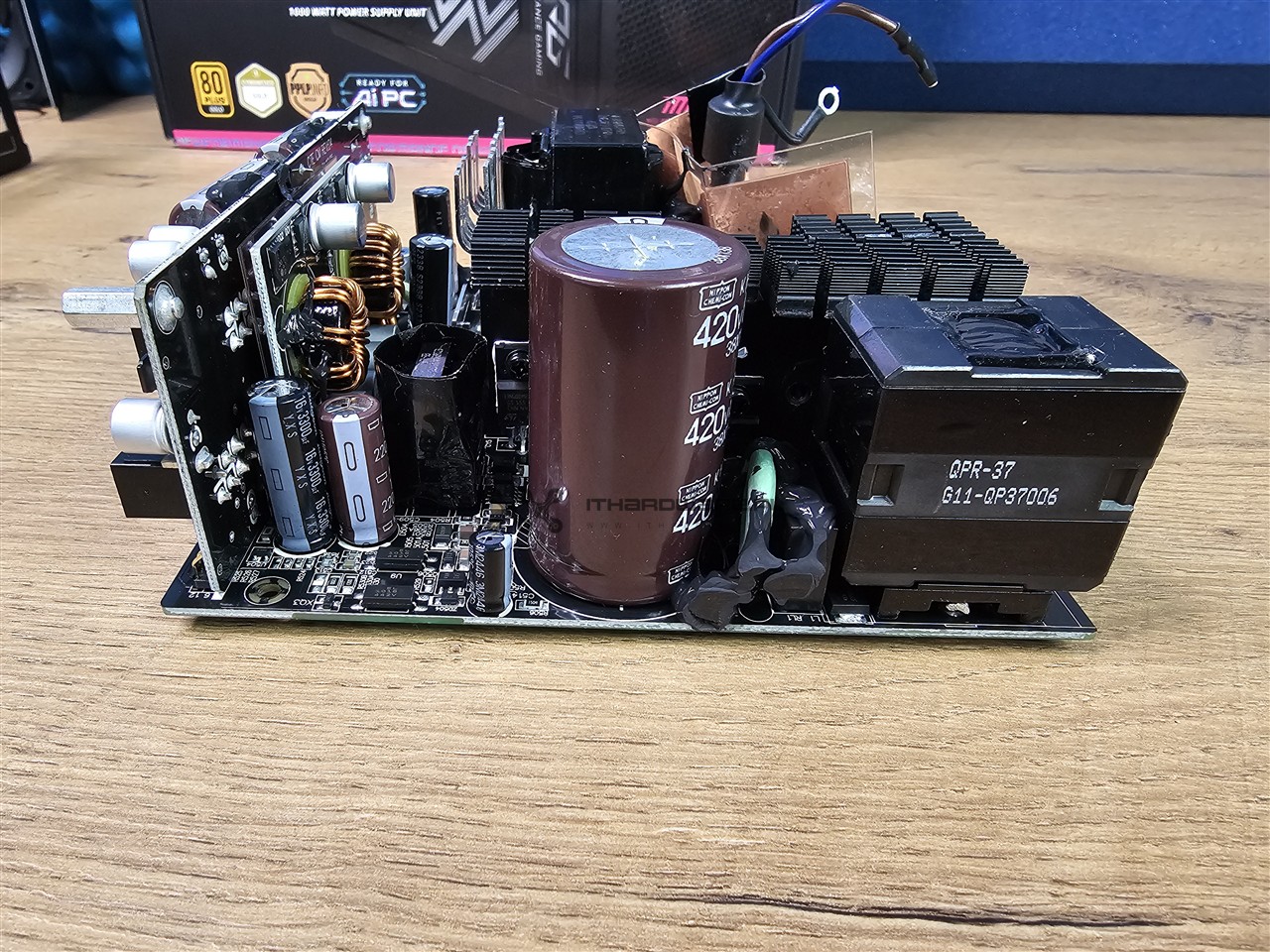

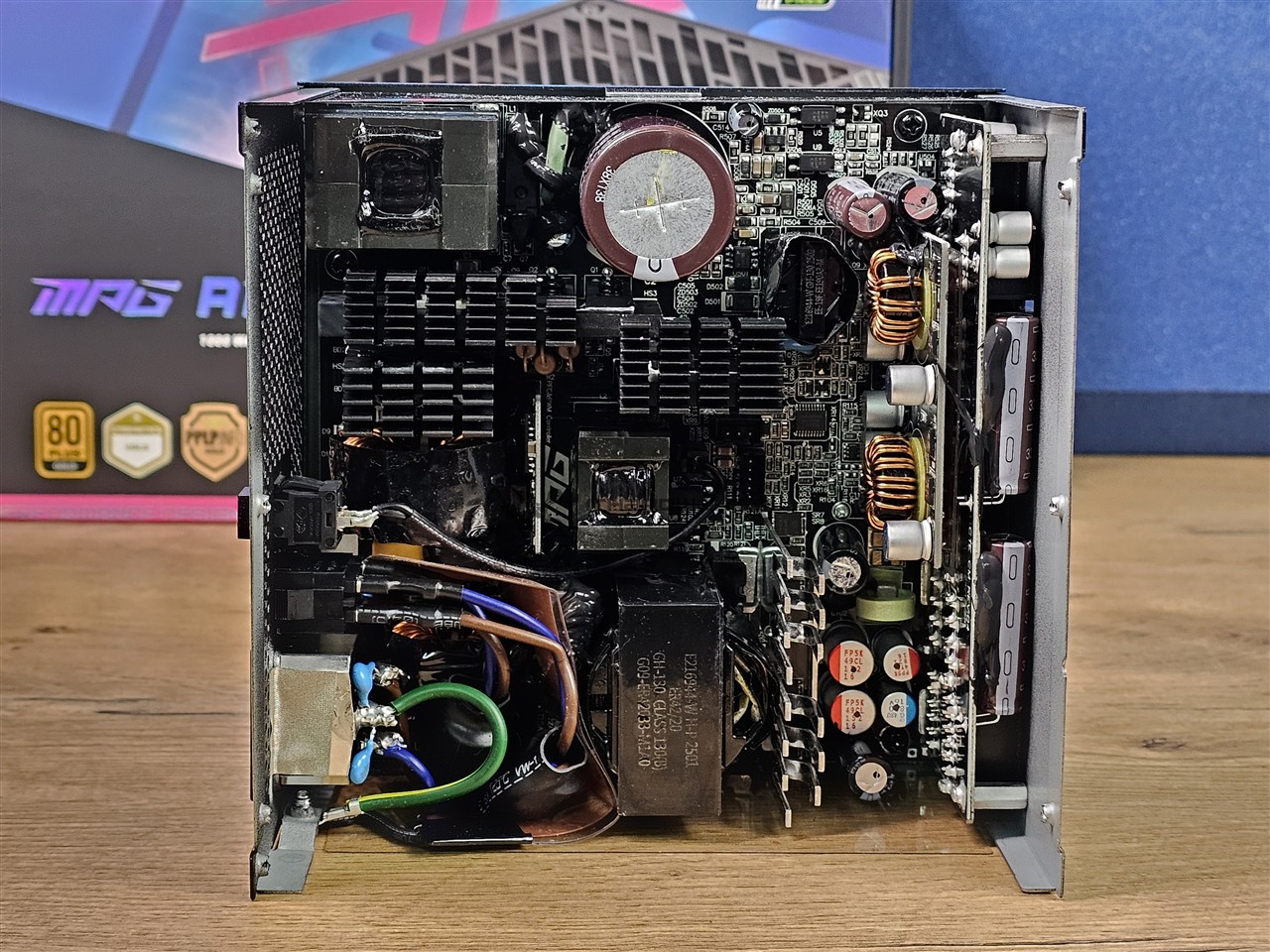

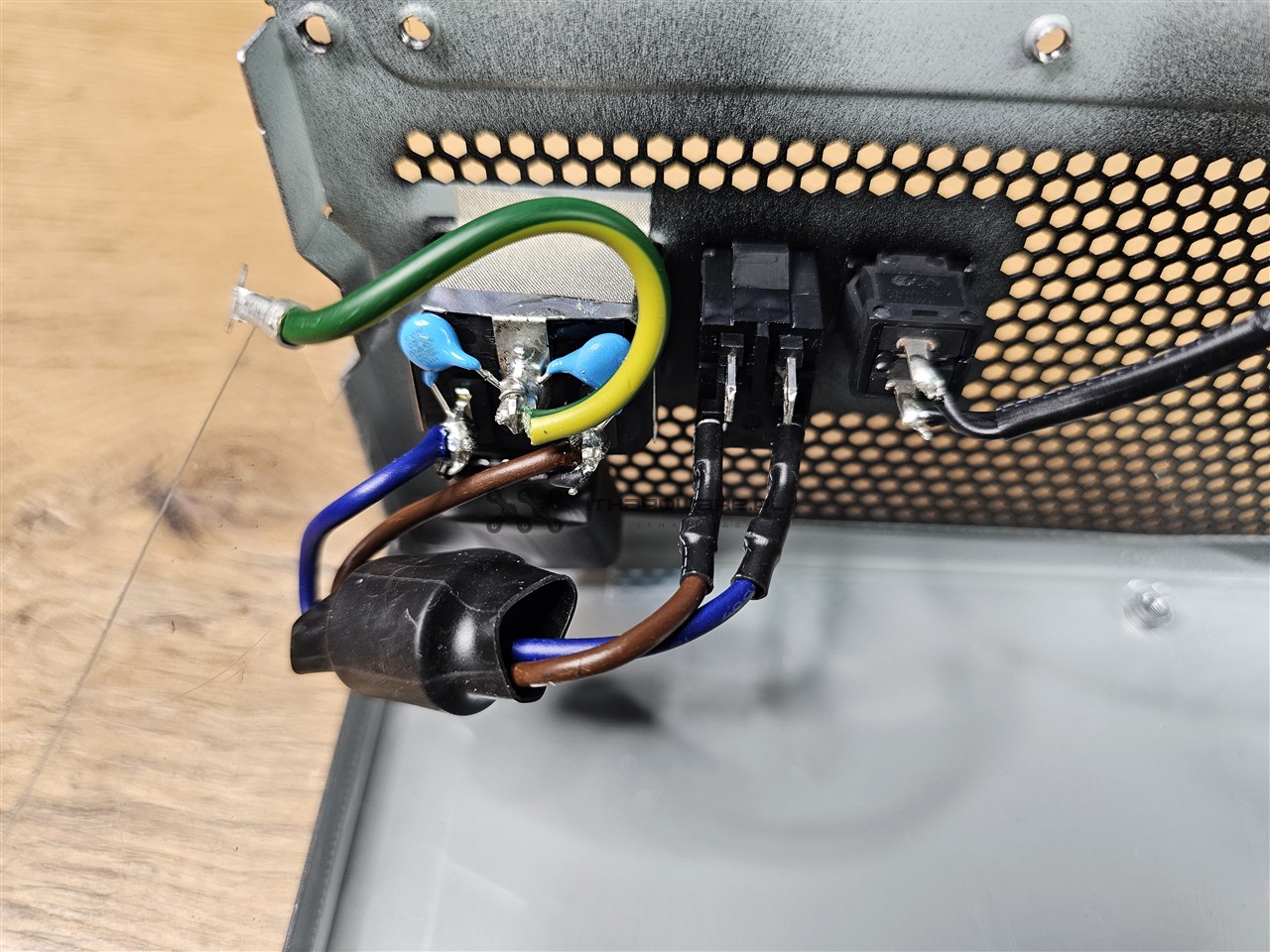

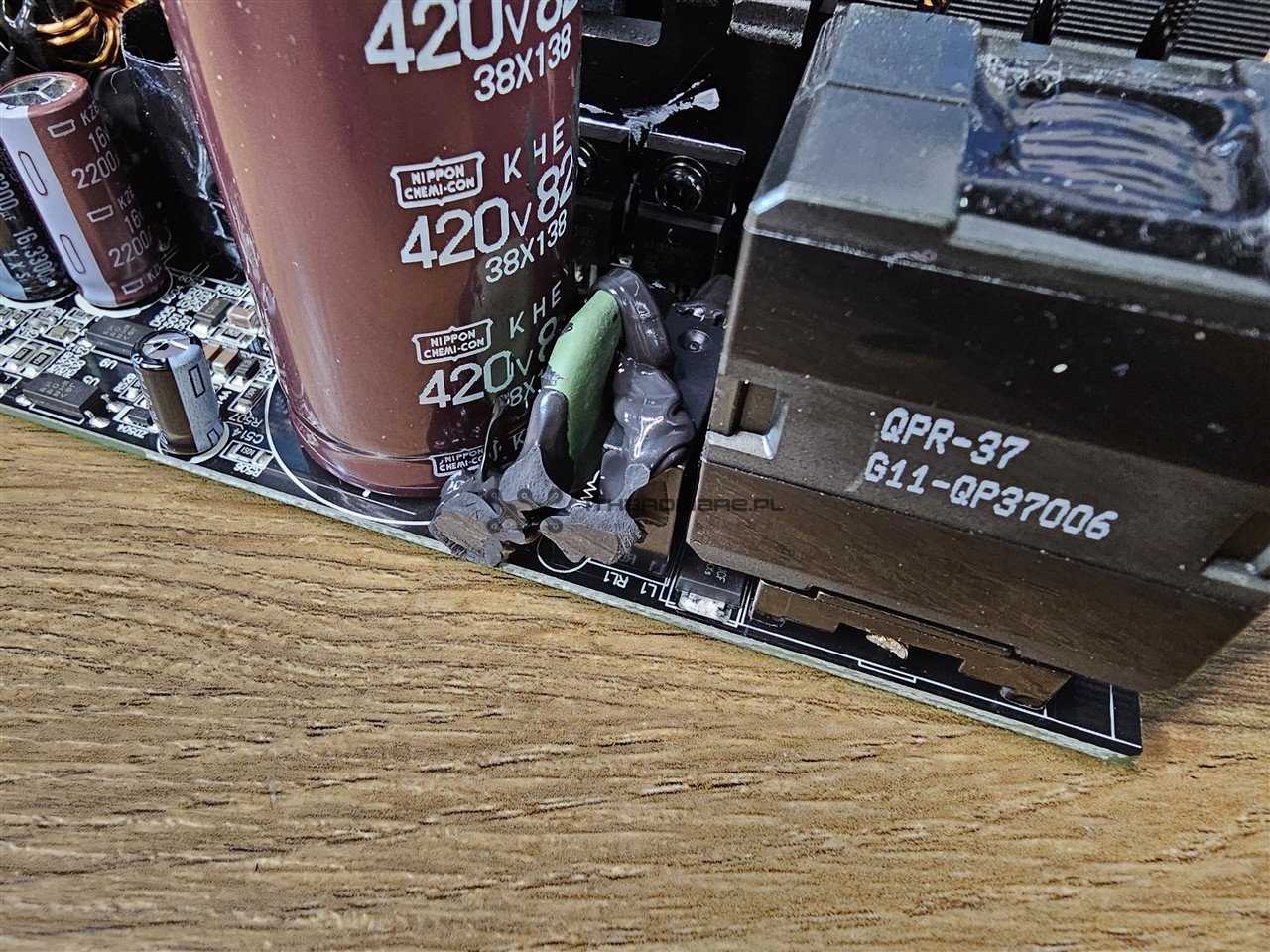

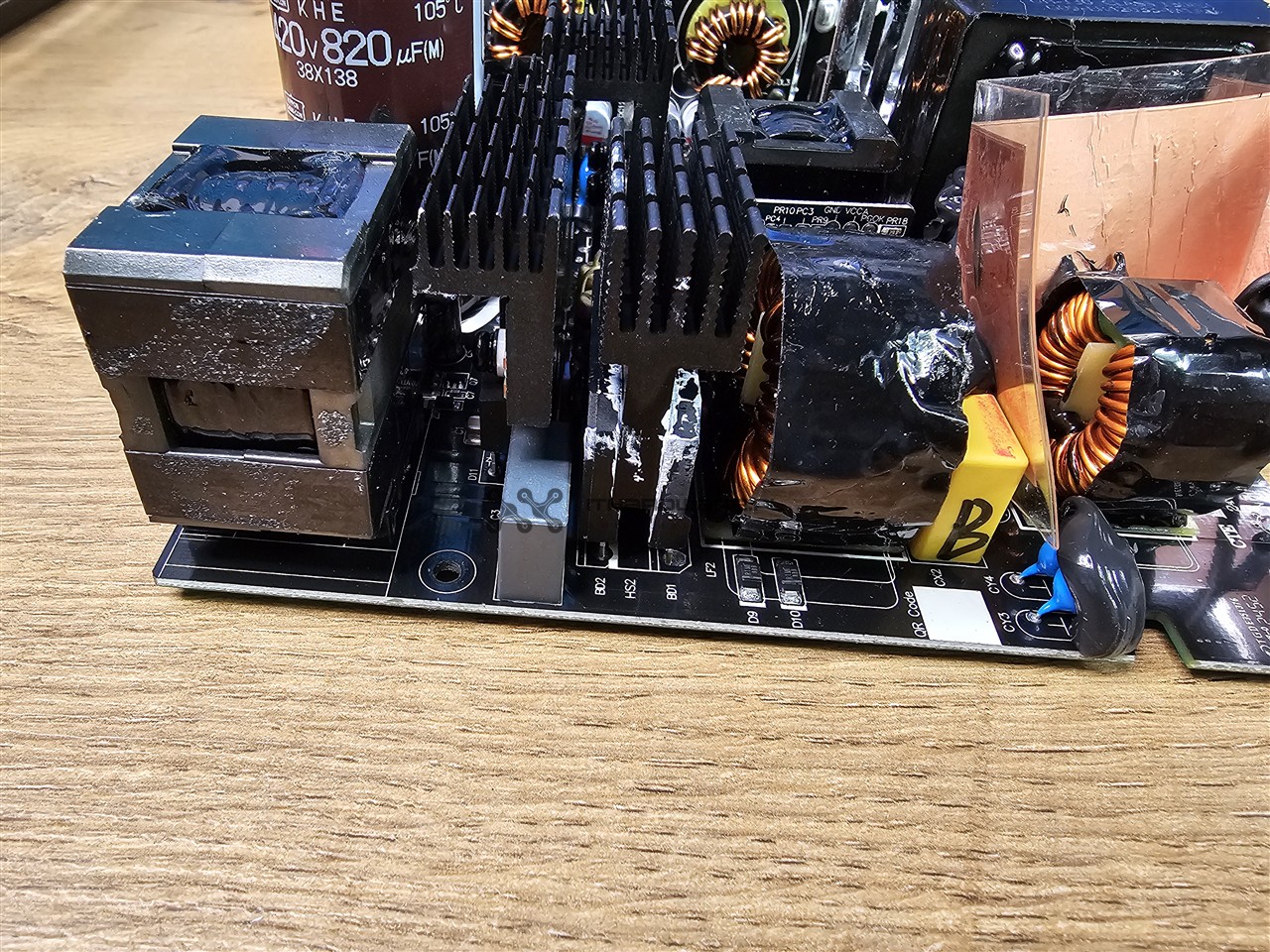

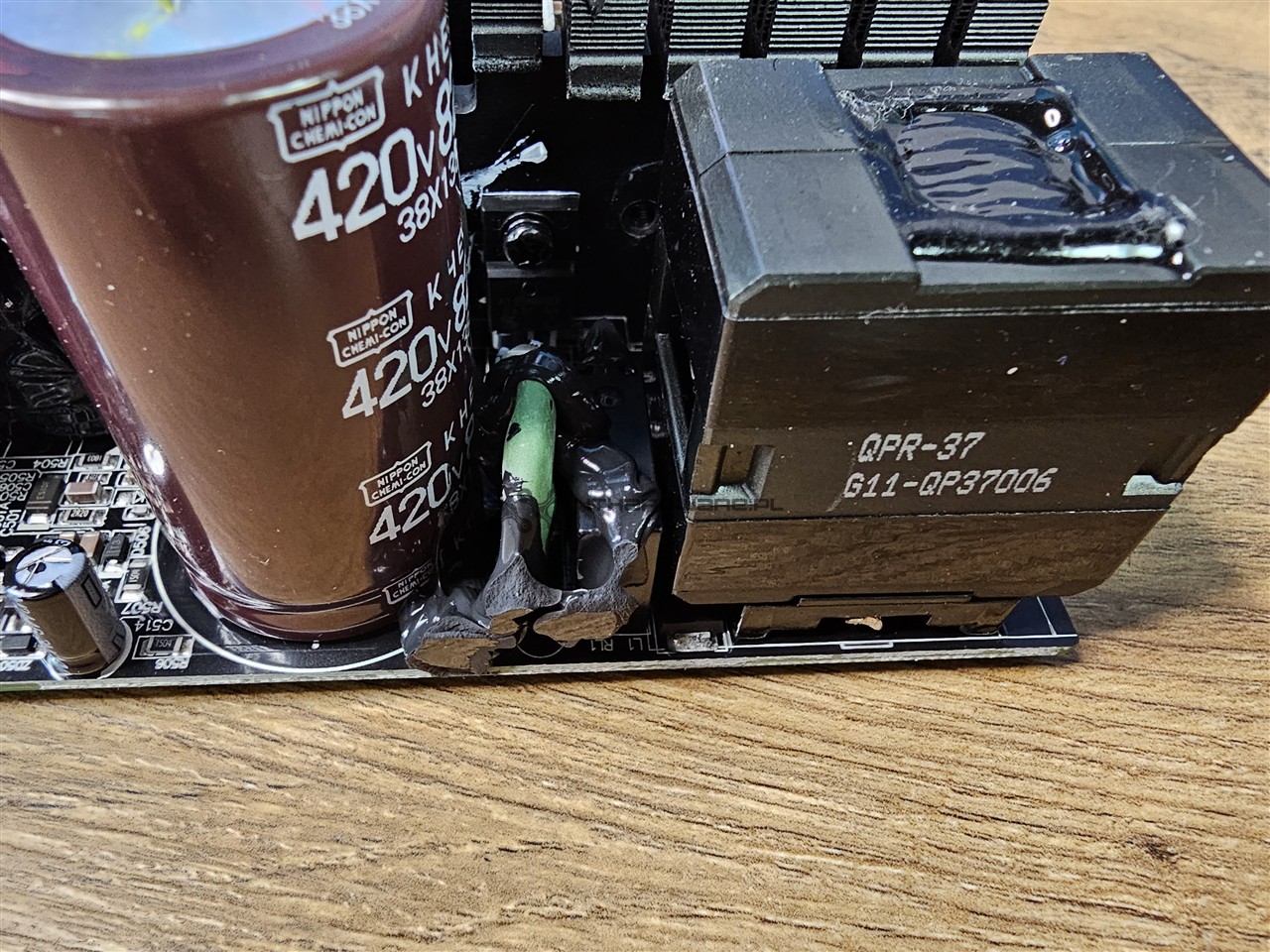

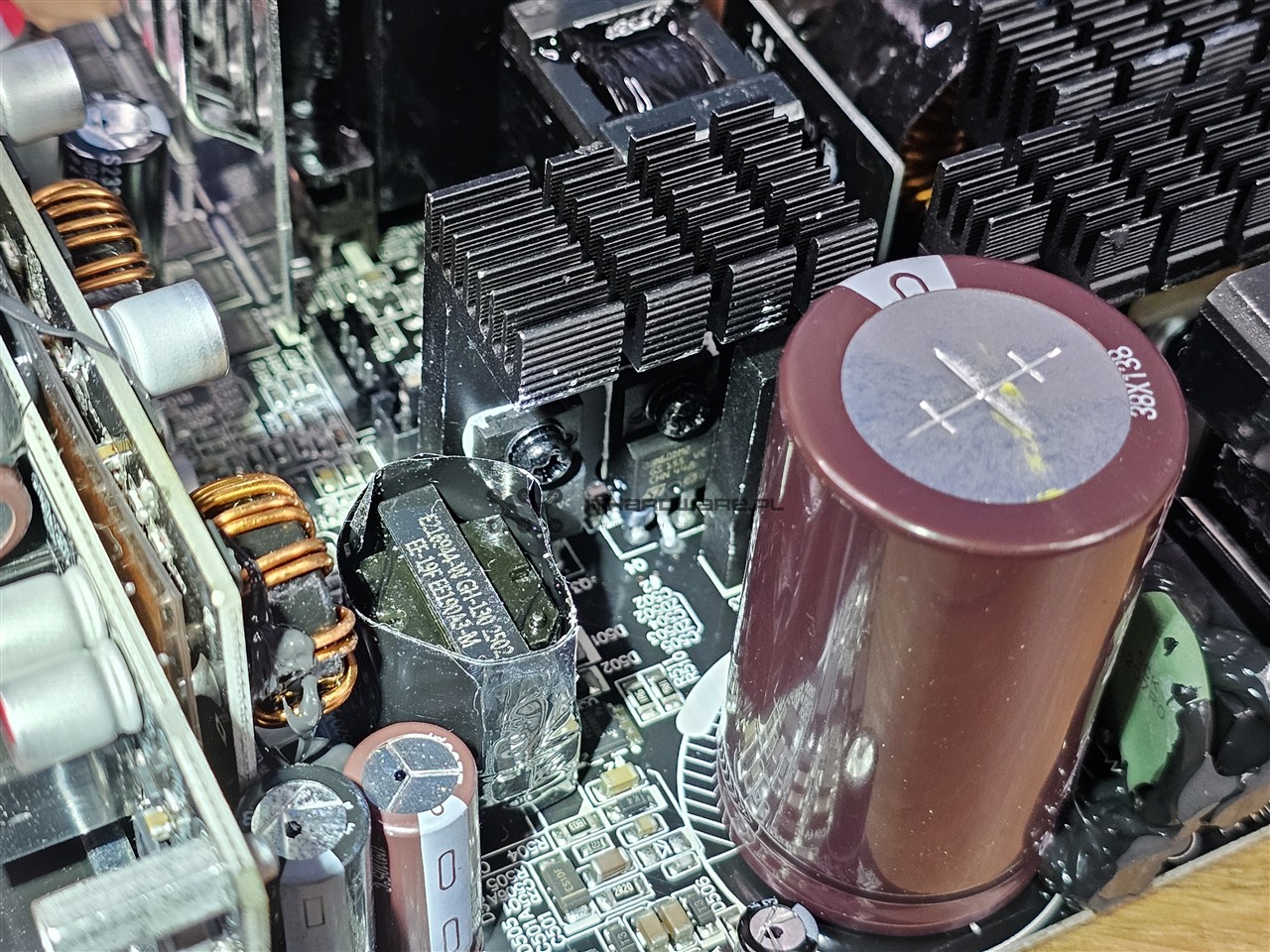

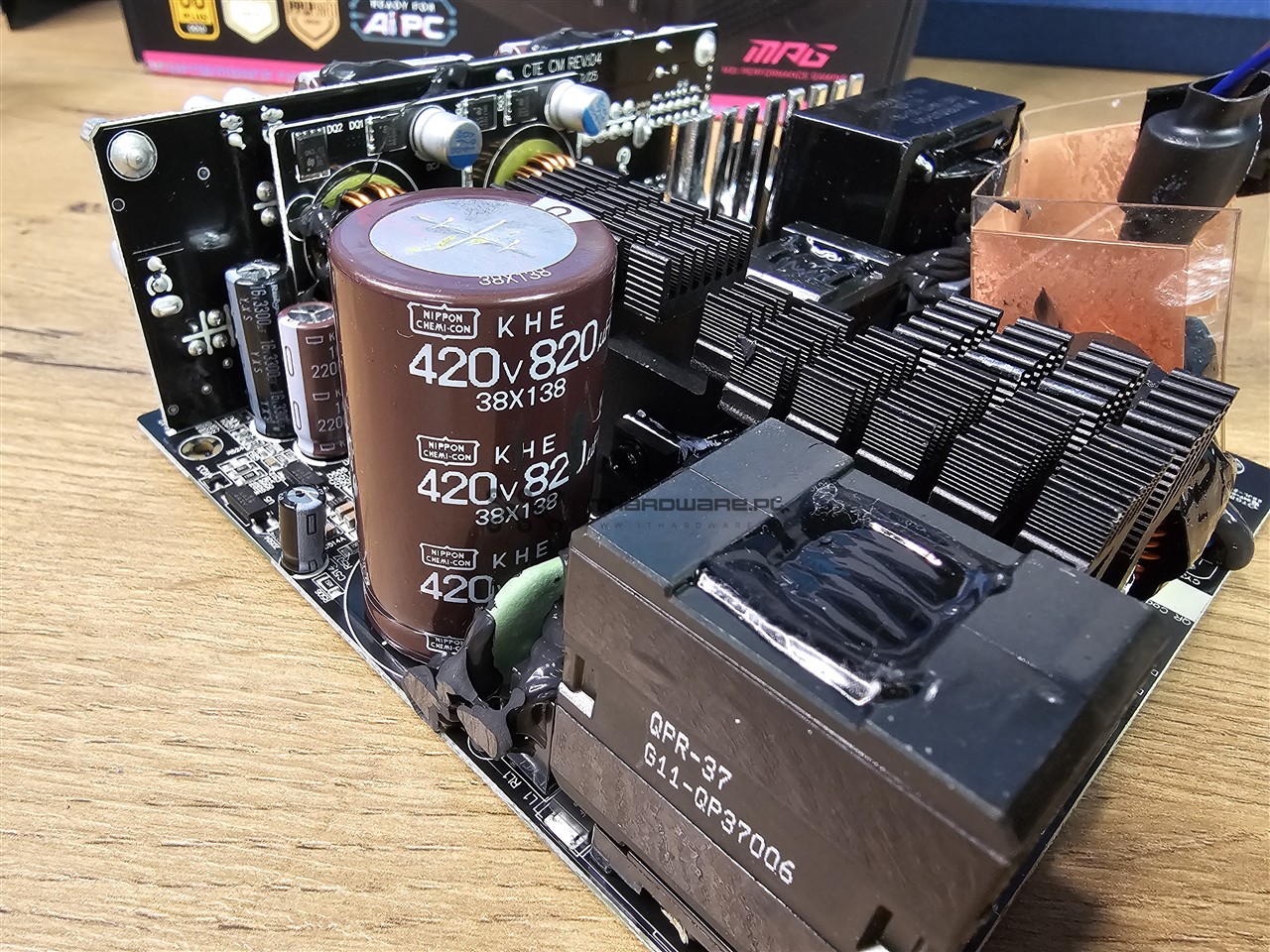

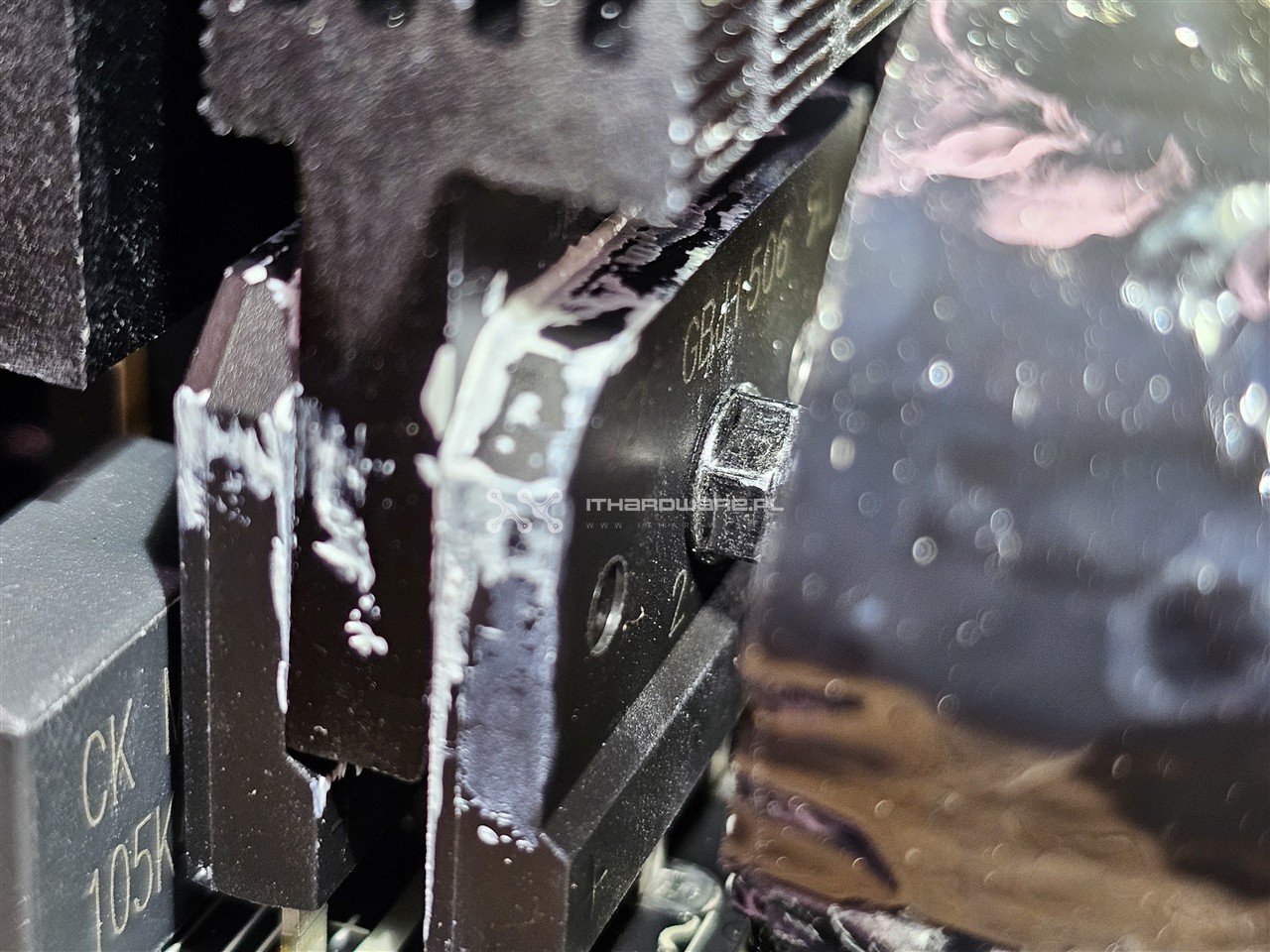

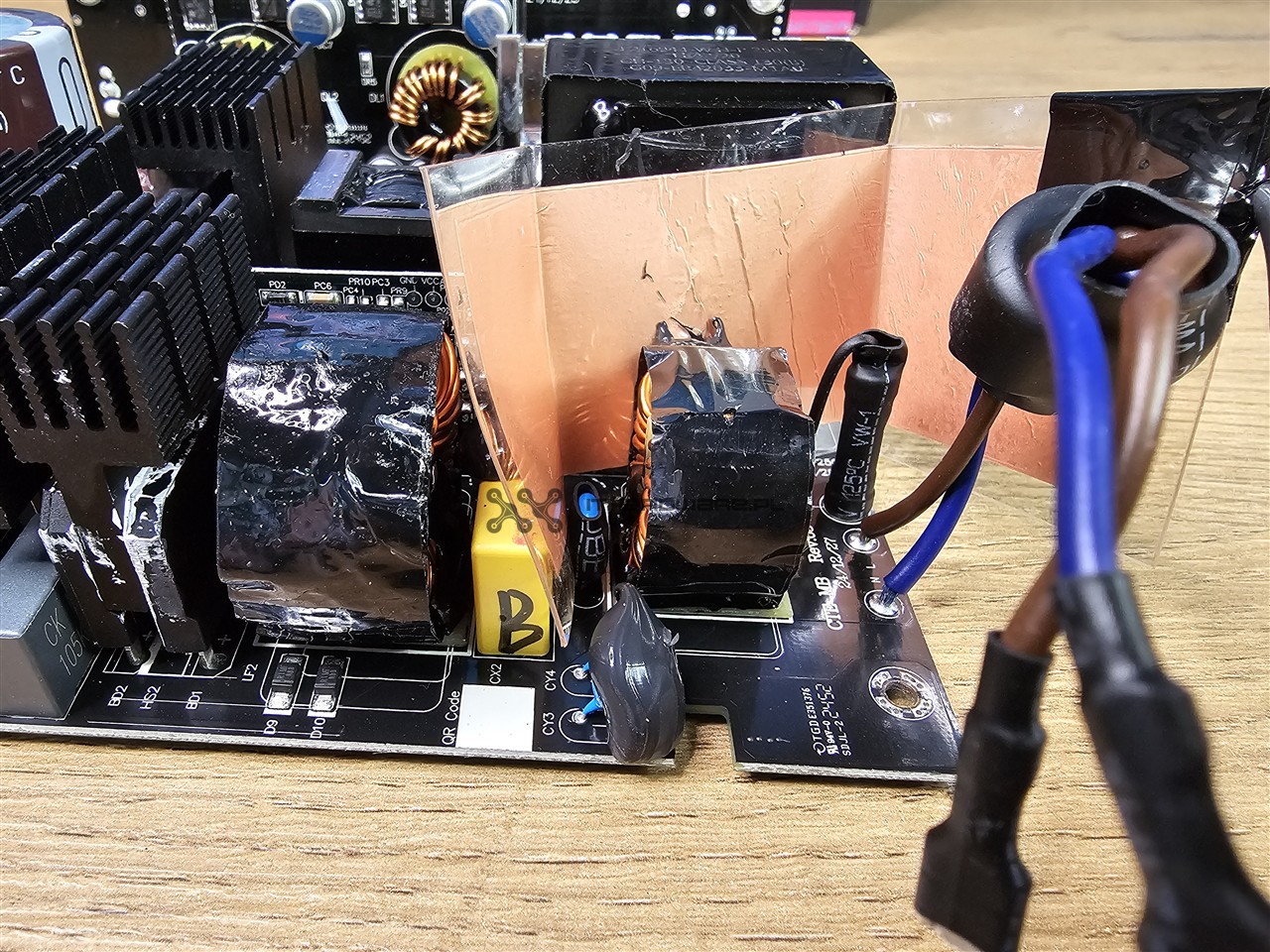

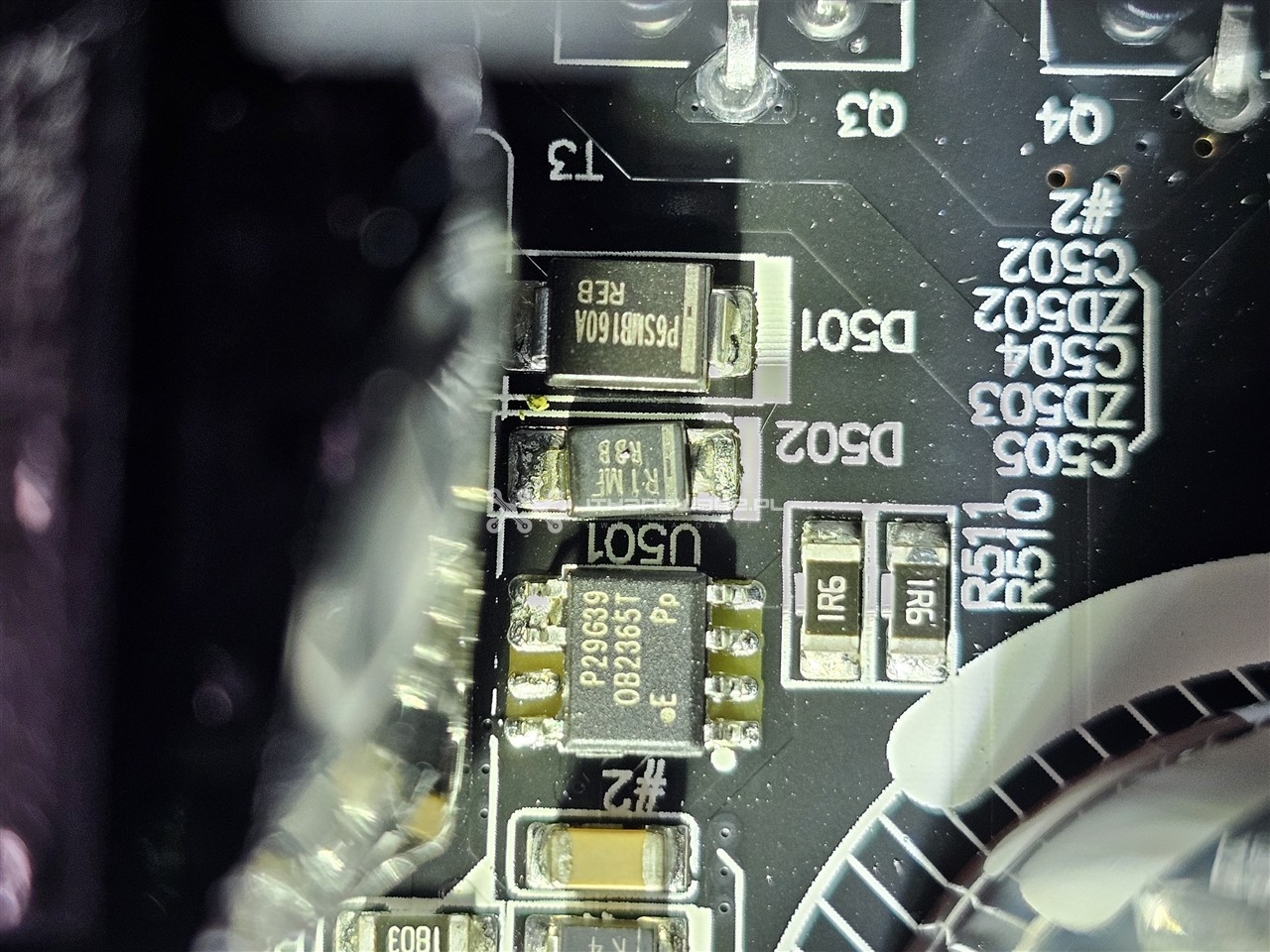

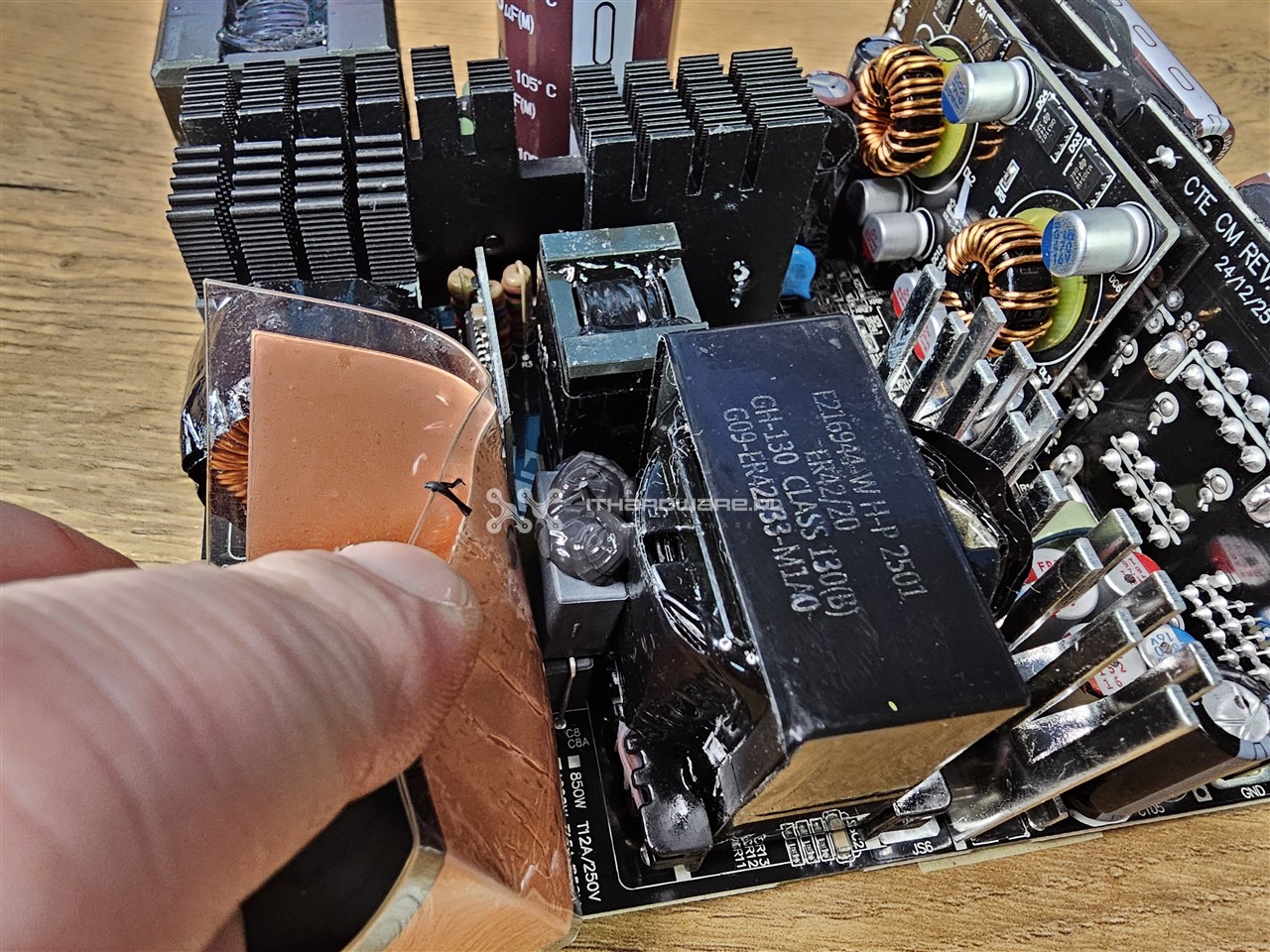

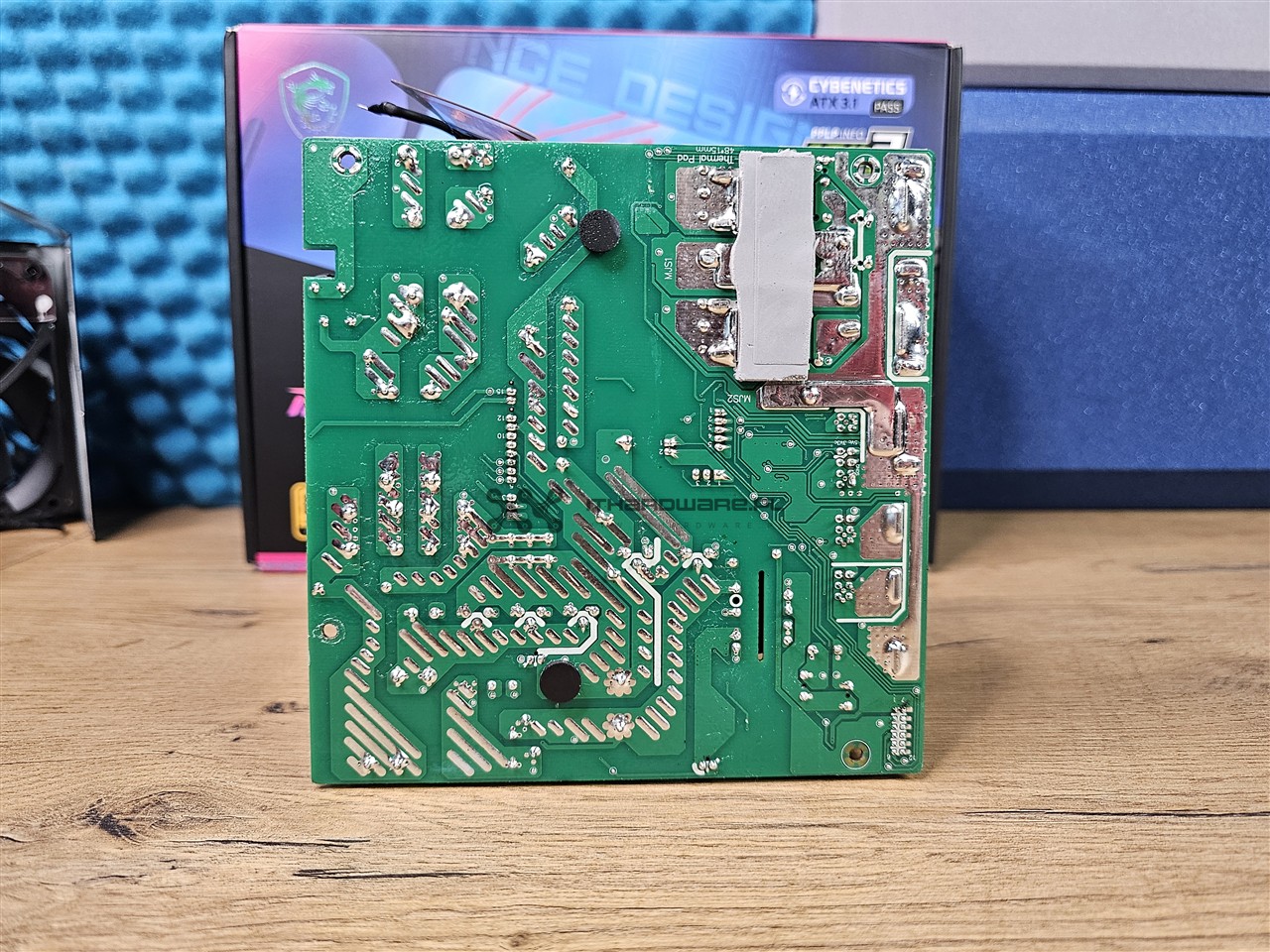

Analizując rozmieszczenie elementów, zaczniemy standardowo od lewej strony, gdzie znajduje się filtr EMI – jego pierwsza część zaczyna się przy wtyku zasilania, a druga na głównym laminacie. Wyżej widoczny jest radiator mostków prostowniczych oraz sekcji APFC, a także cewka korekcji mocy. Przy górnej krawędzi znajduje się kondensator APFC oraz elementy obwodu 5 Vsb. Poniżej umieszczono sekcję kluczowania oraz elementy układu rezonansowego. Idąc dalej w dół, widzimy główny transformator, natomiast po prawej stronie – tranzystory synchronicznego prostownika z niewielkimi radiatorami. W ich pobliżu znajduje się bateria japońskich kondensatorów aluminiowo-polimerowych i elektrolitycznych.

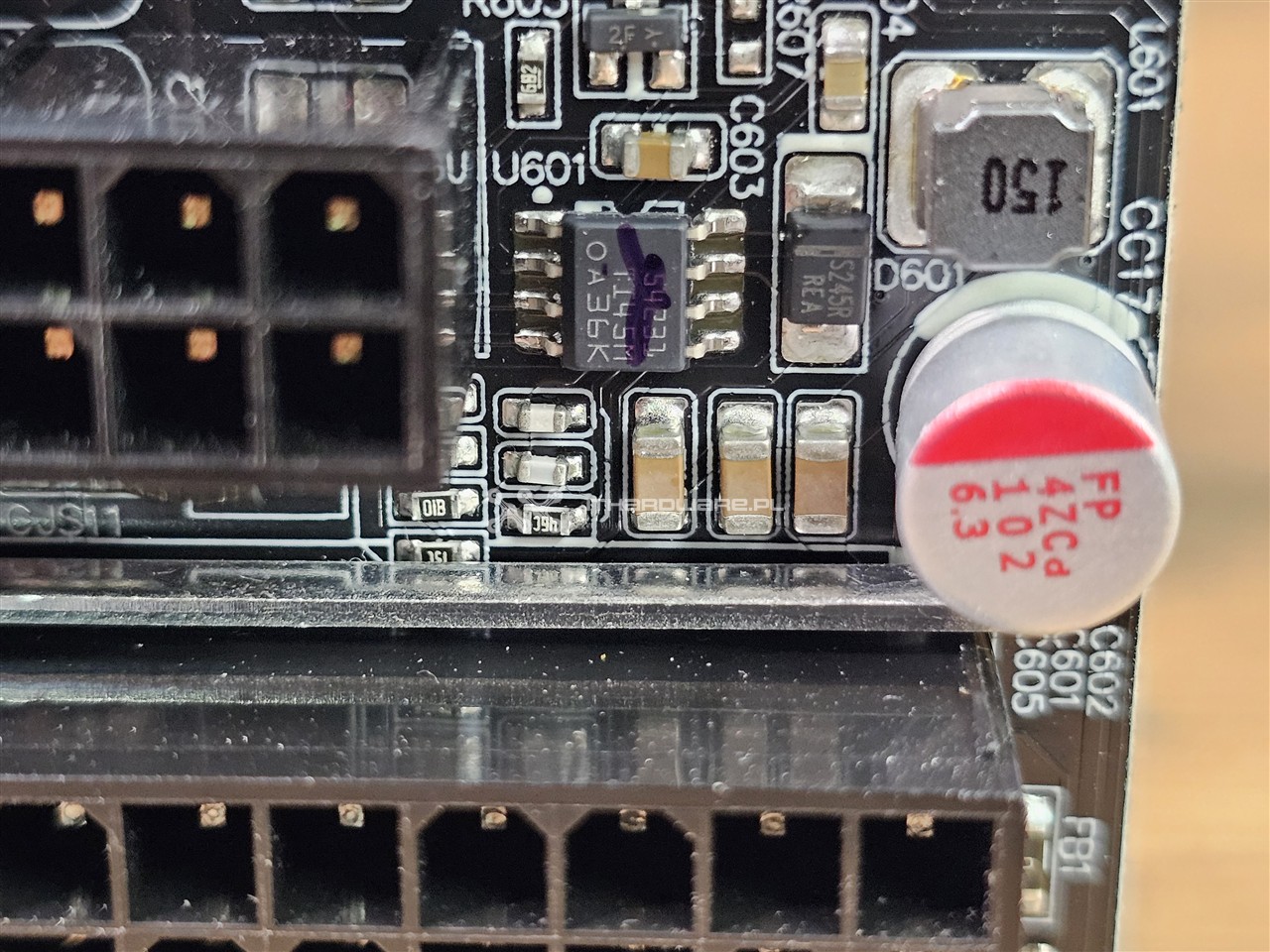

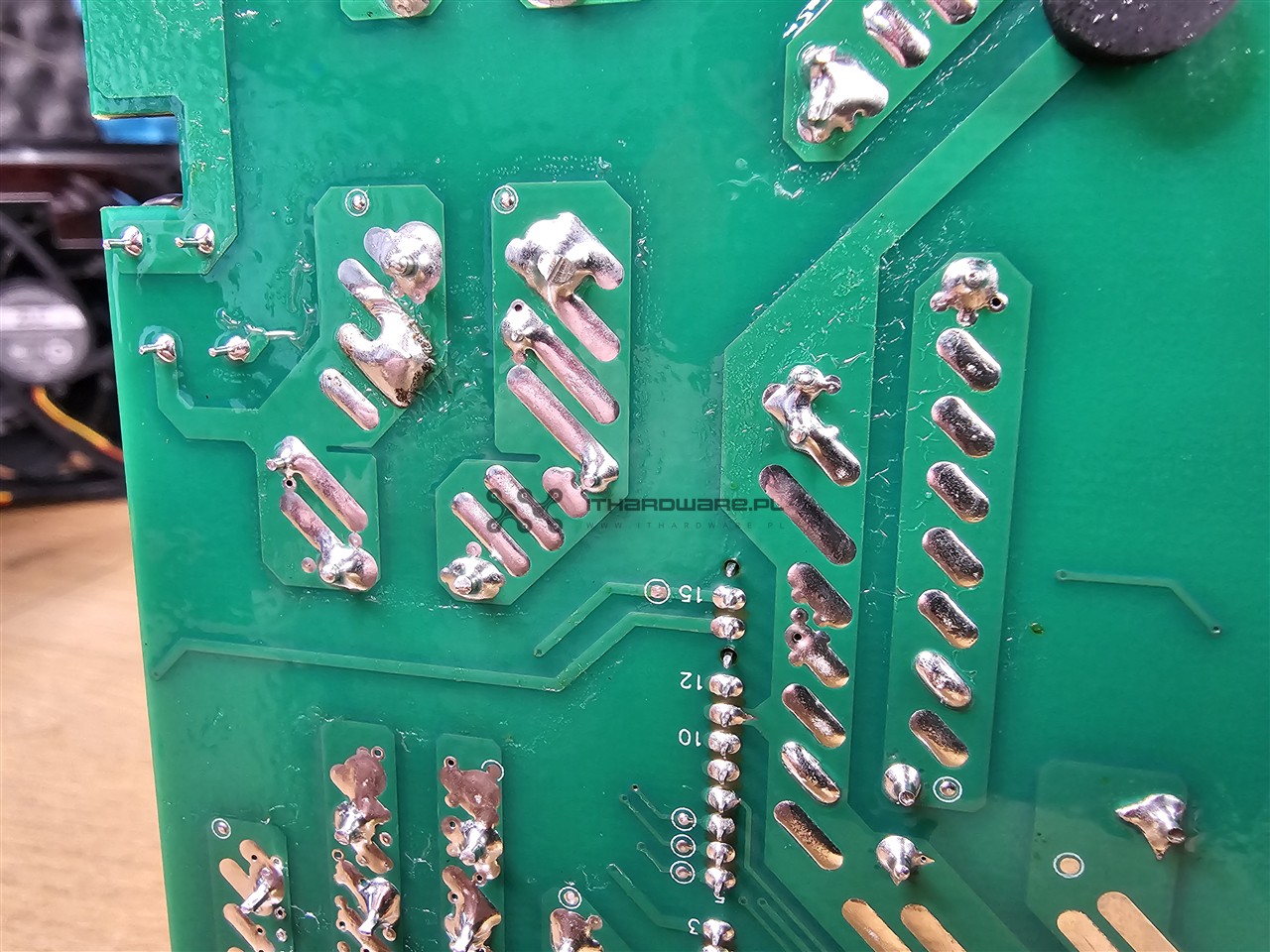

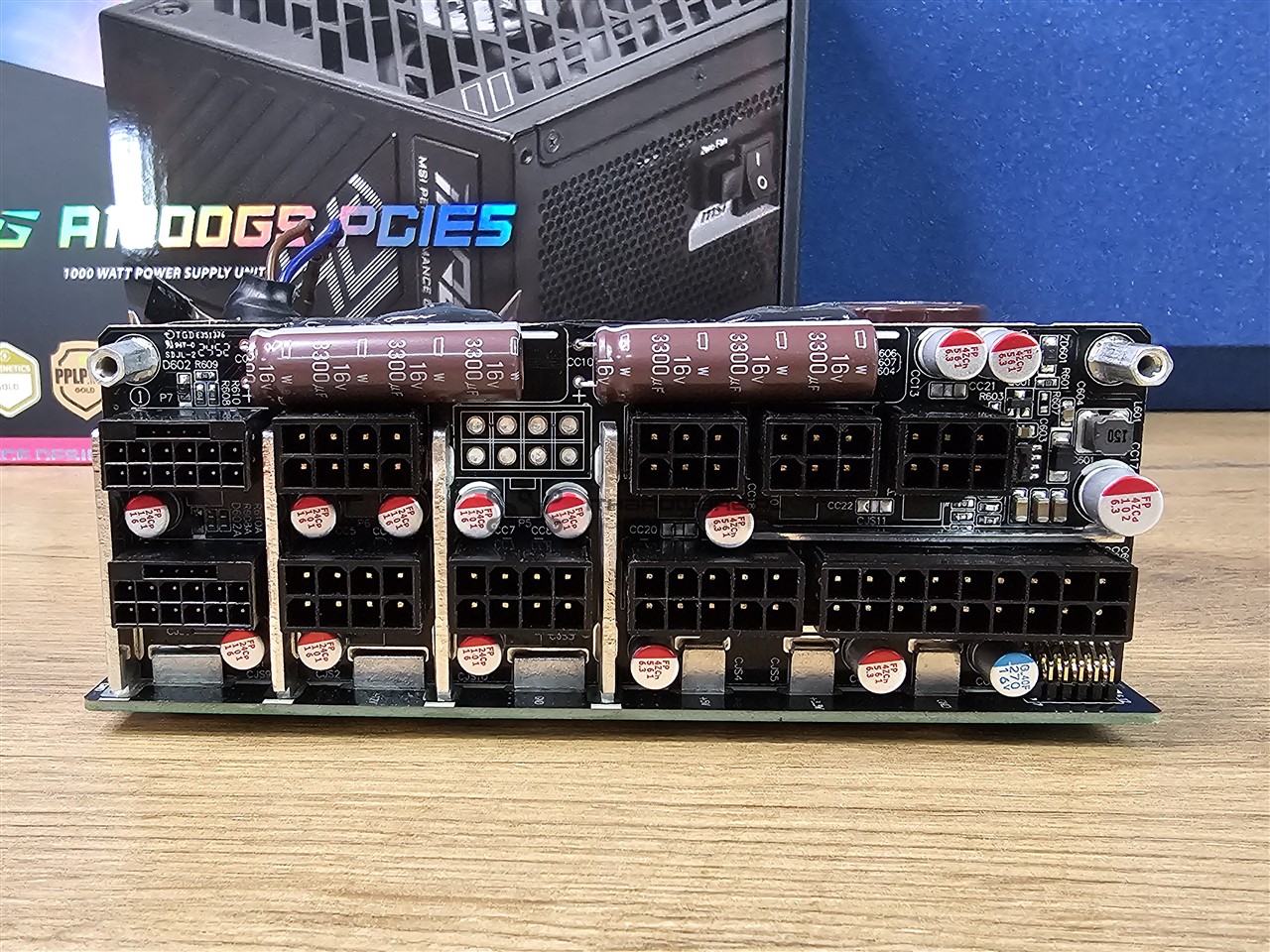

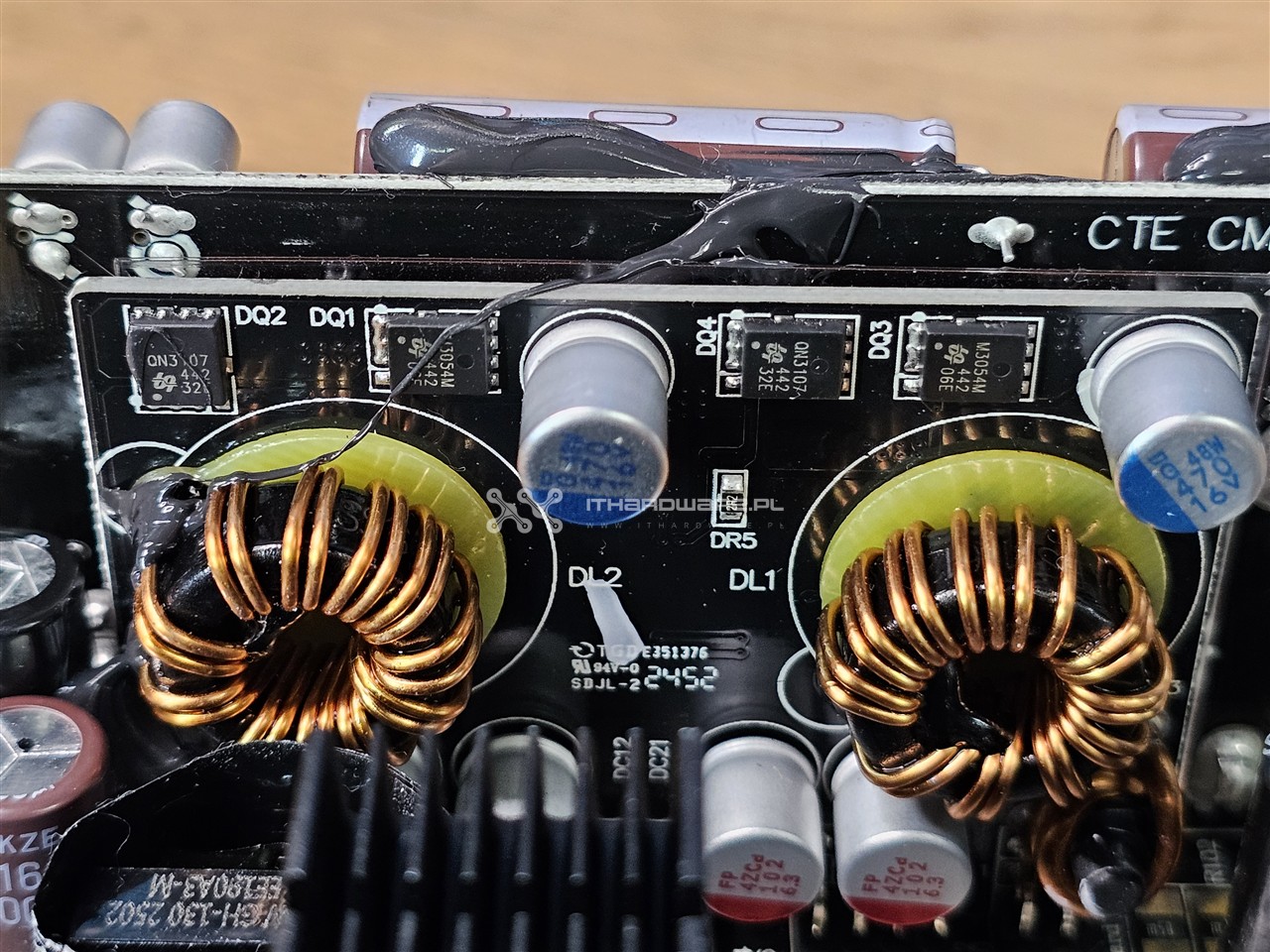

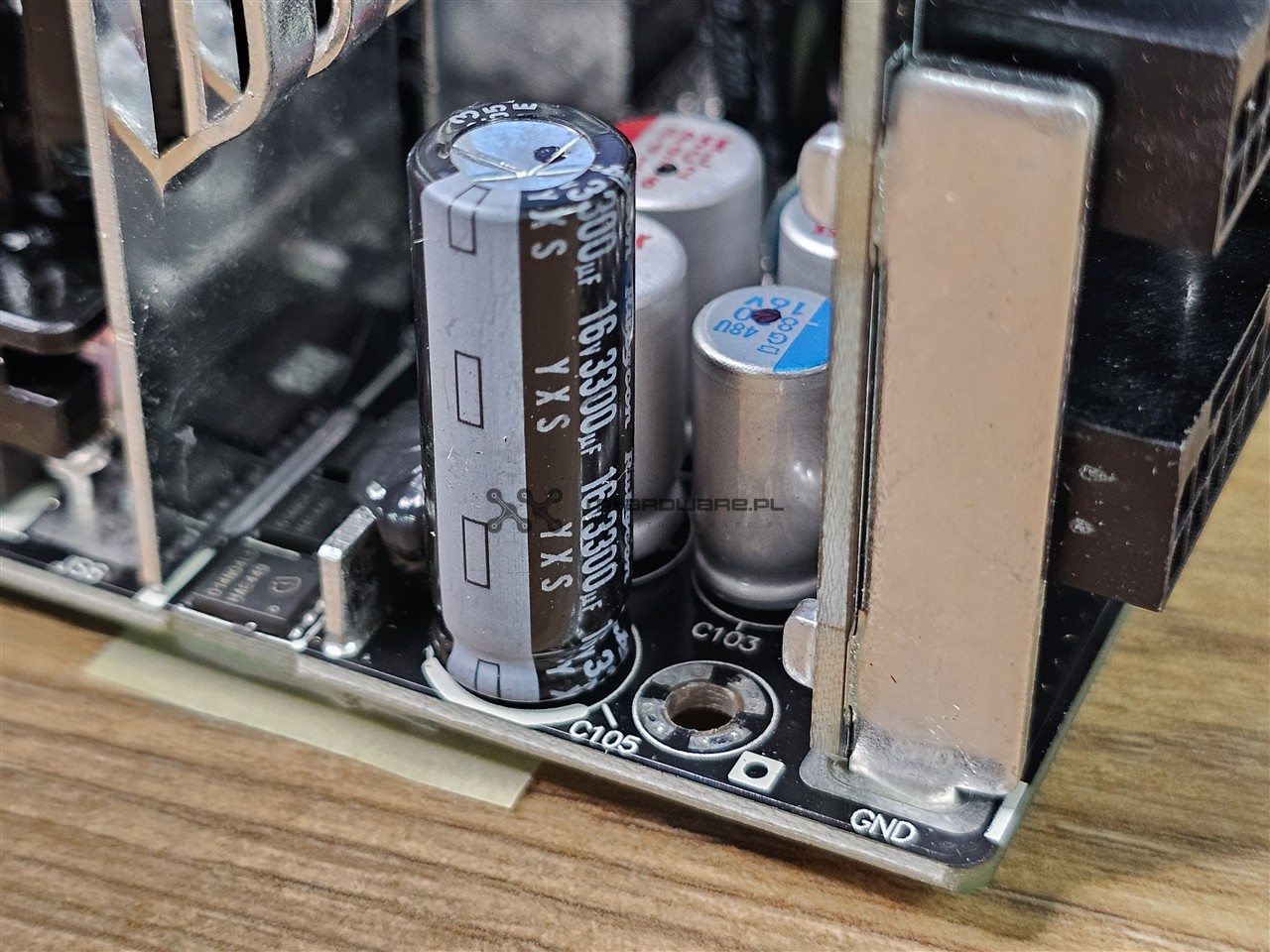

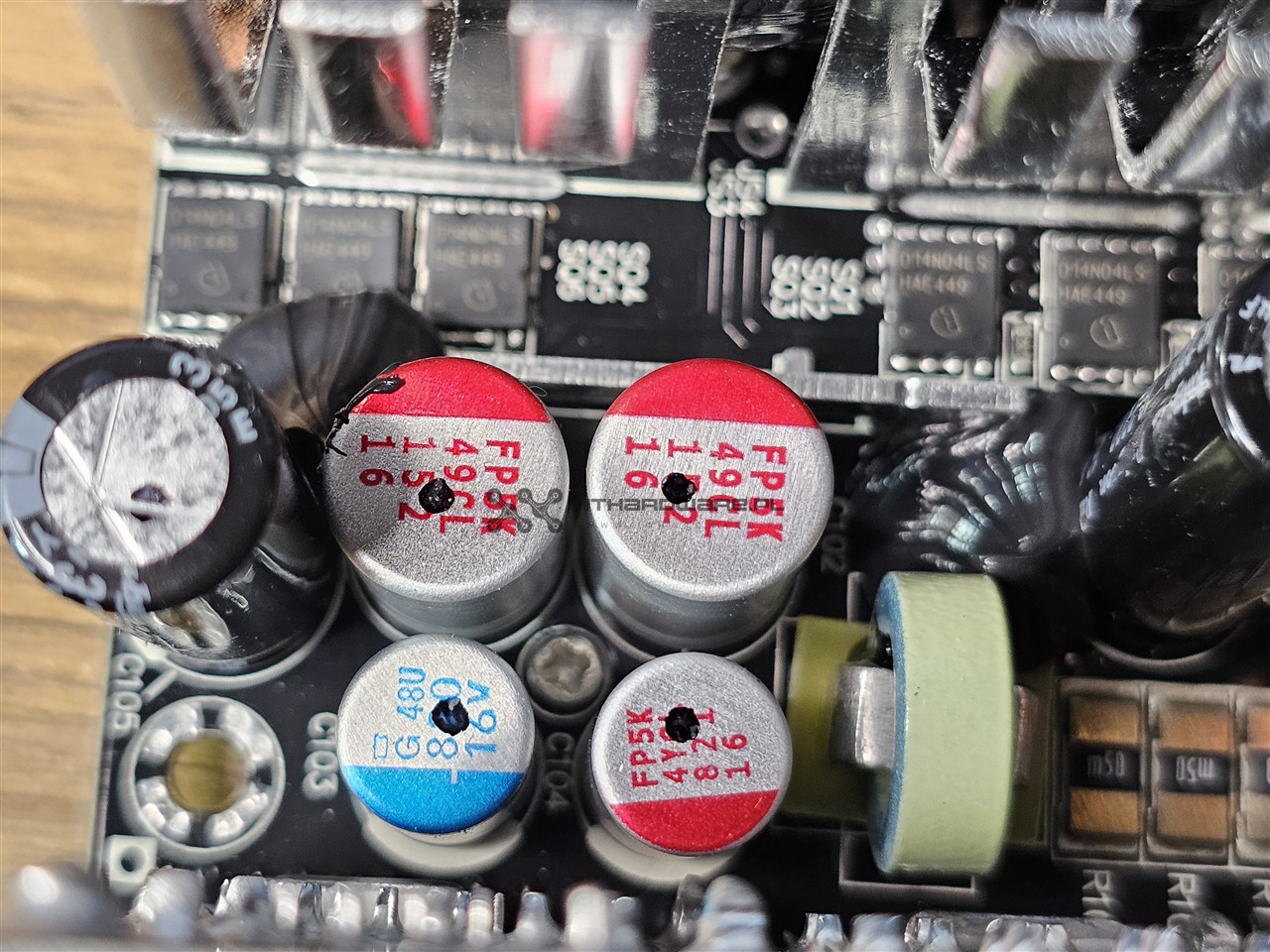

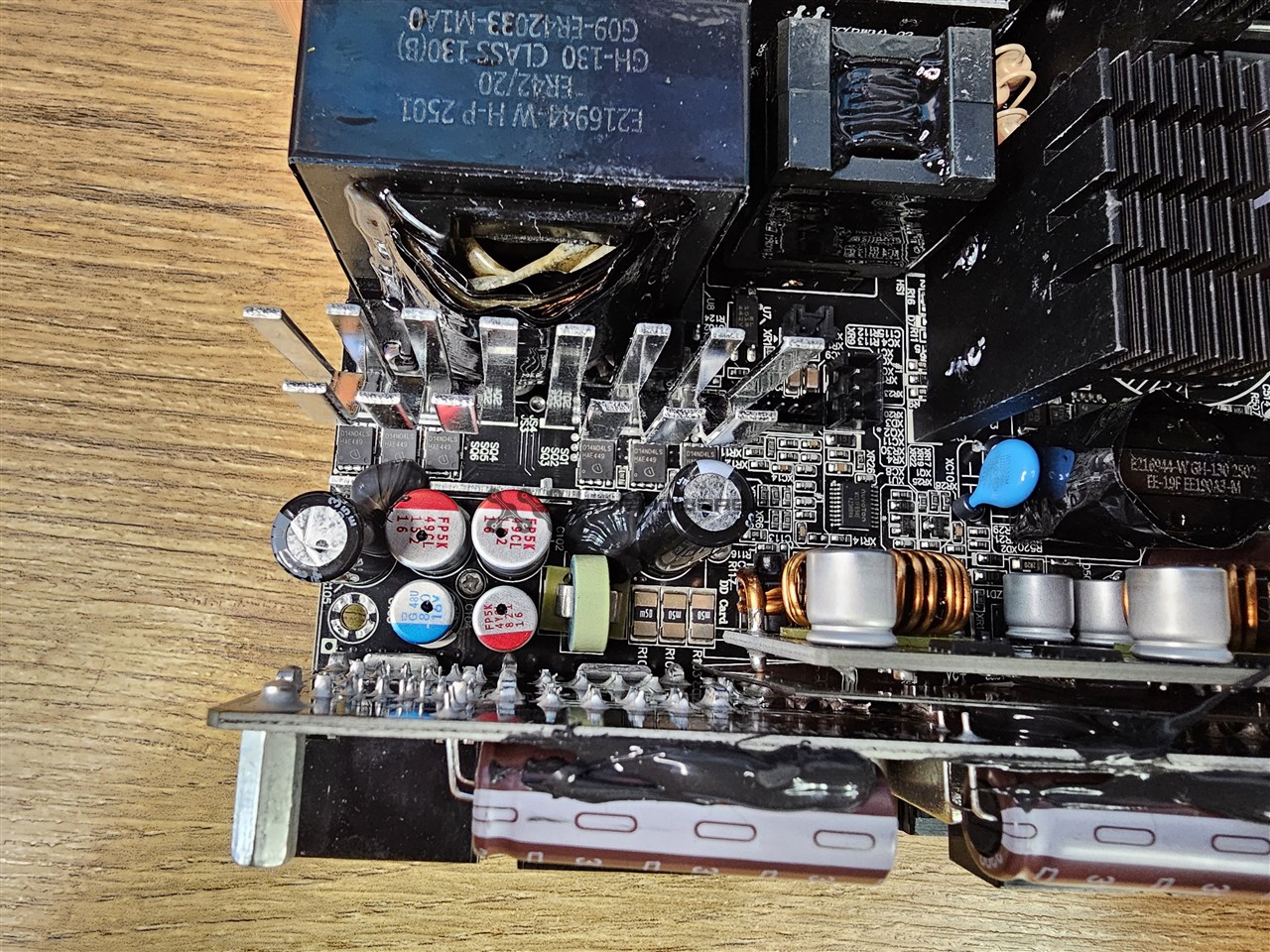

Przy panelu złączy modularnego okablowania widoczny jest laminat z konwerterami DC-DC oraz płytka z dodatkowymi kondensatorami aluminiowo-polimerowymi, połączona spoiwem lutowniczym z głównym laminatem.

 Gigabyte GP-UD850GM -  test zasilacza

1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.

  Poprzedni   Następny

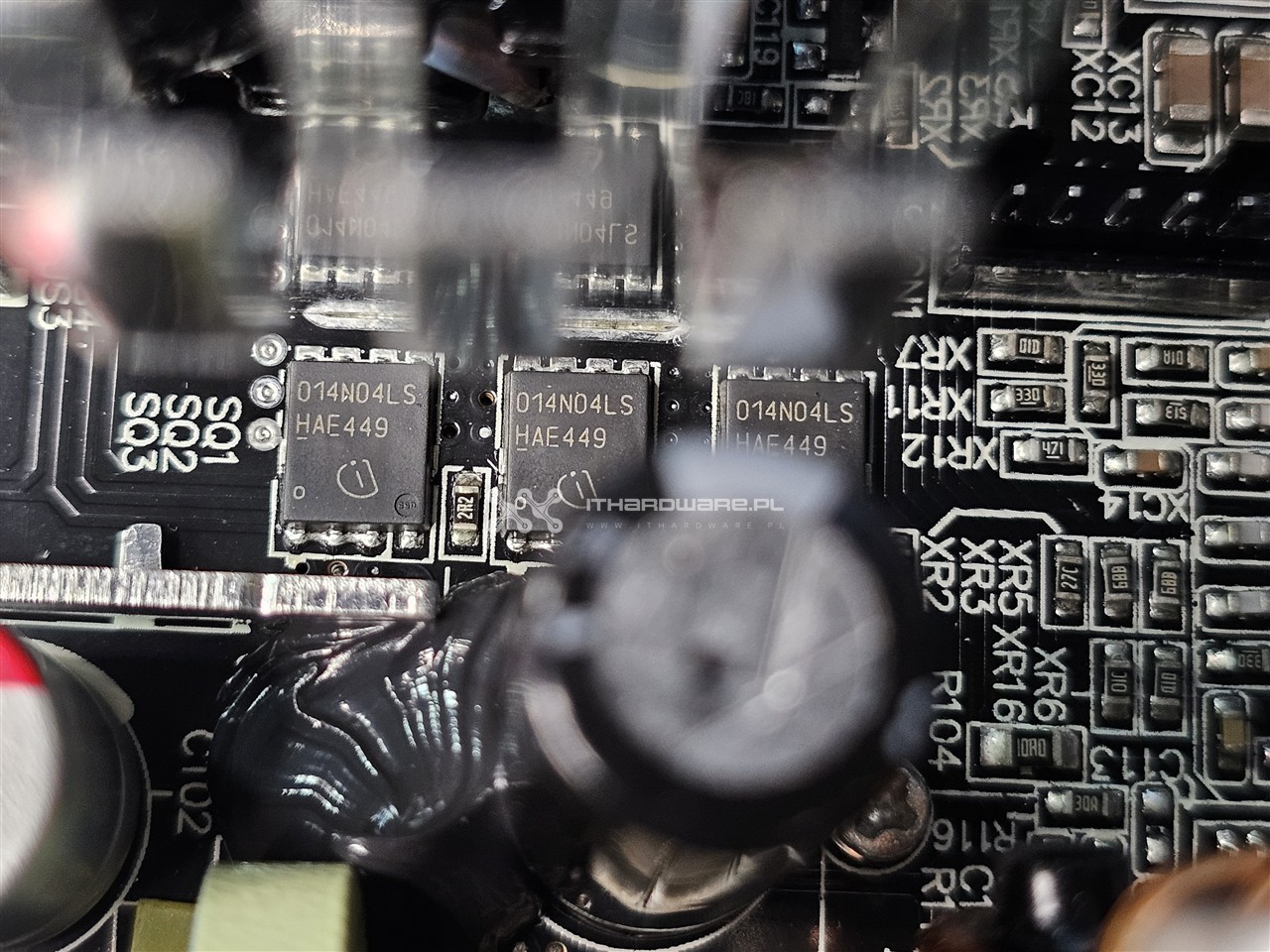

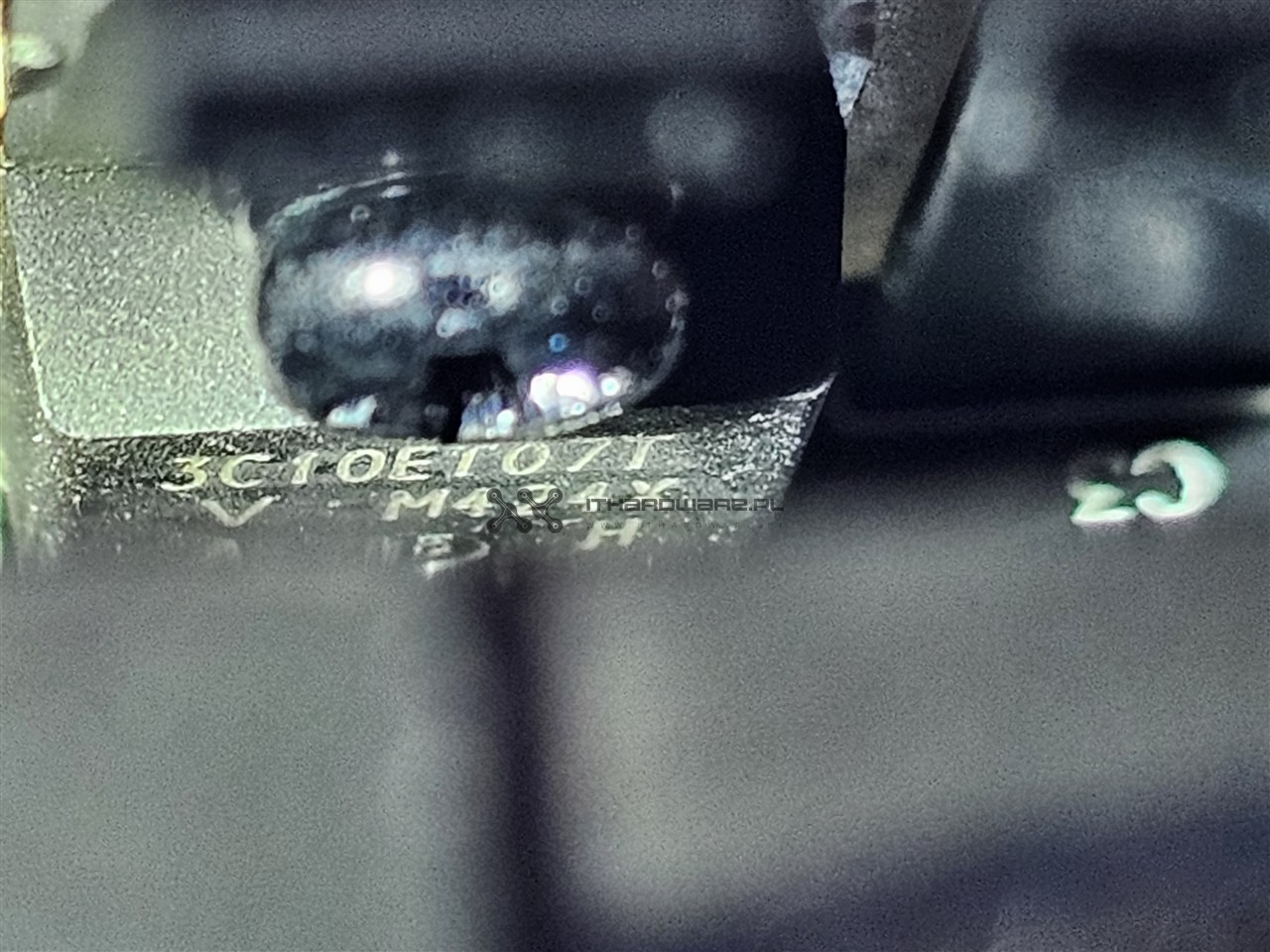

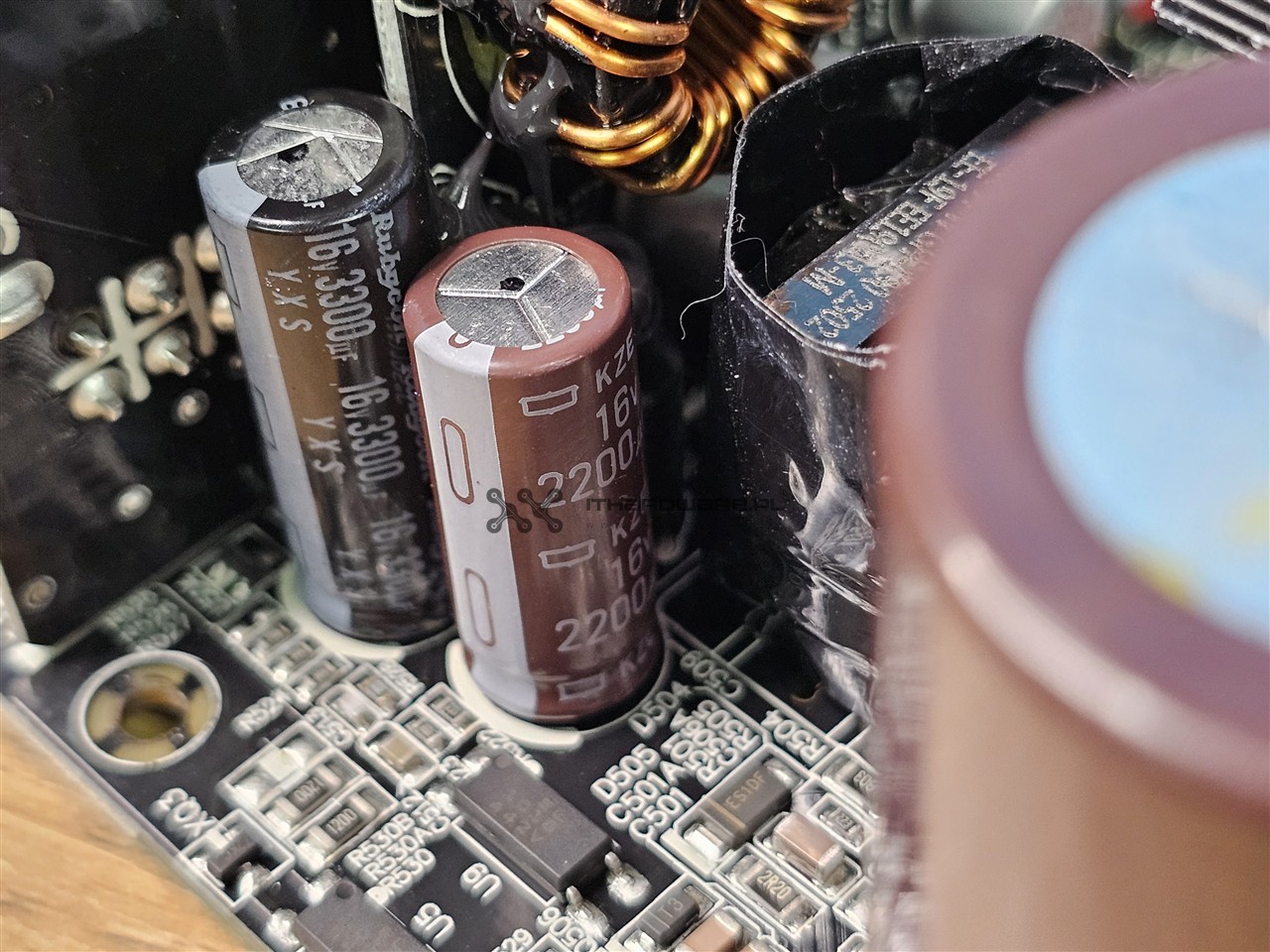

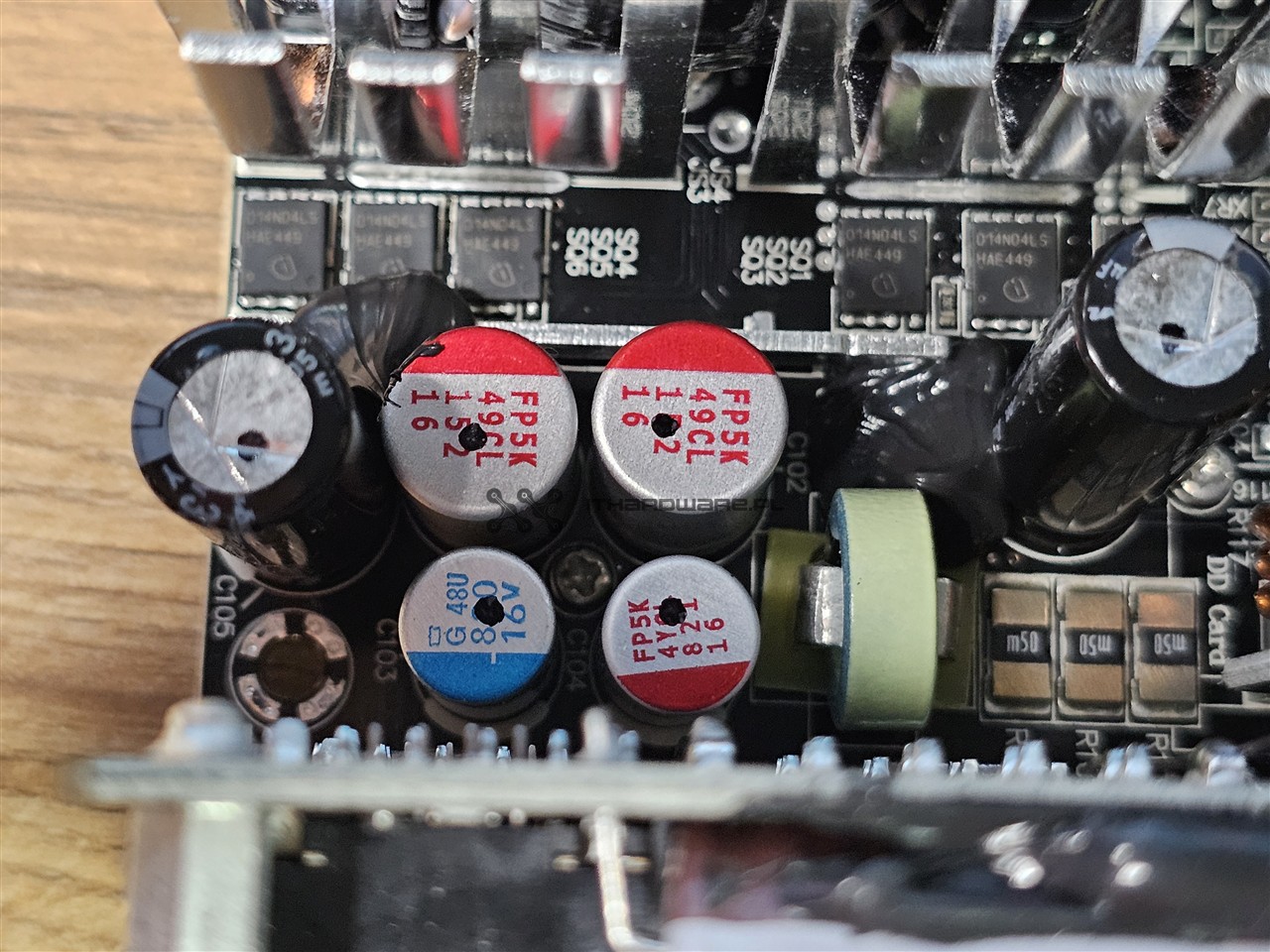

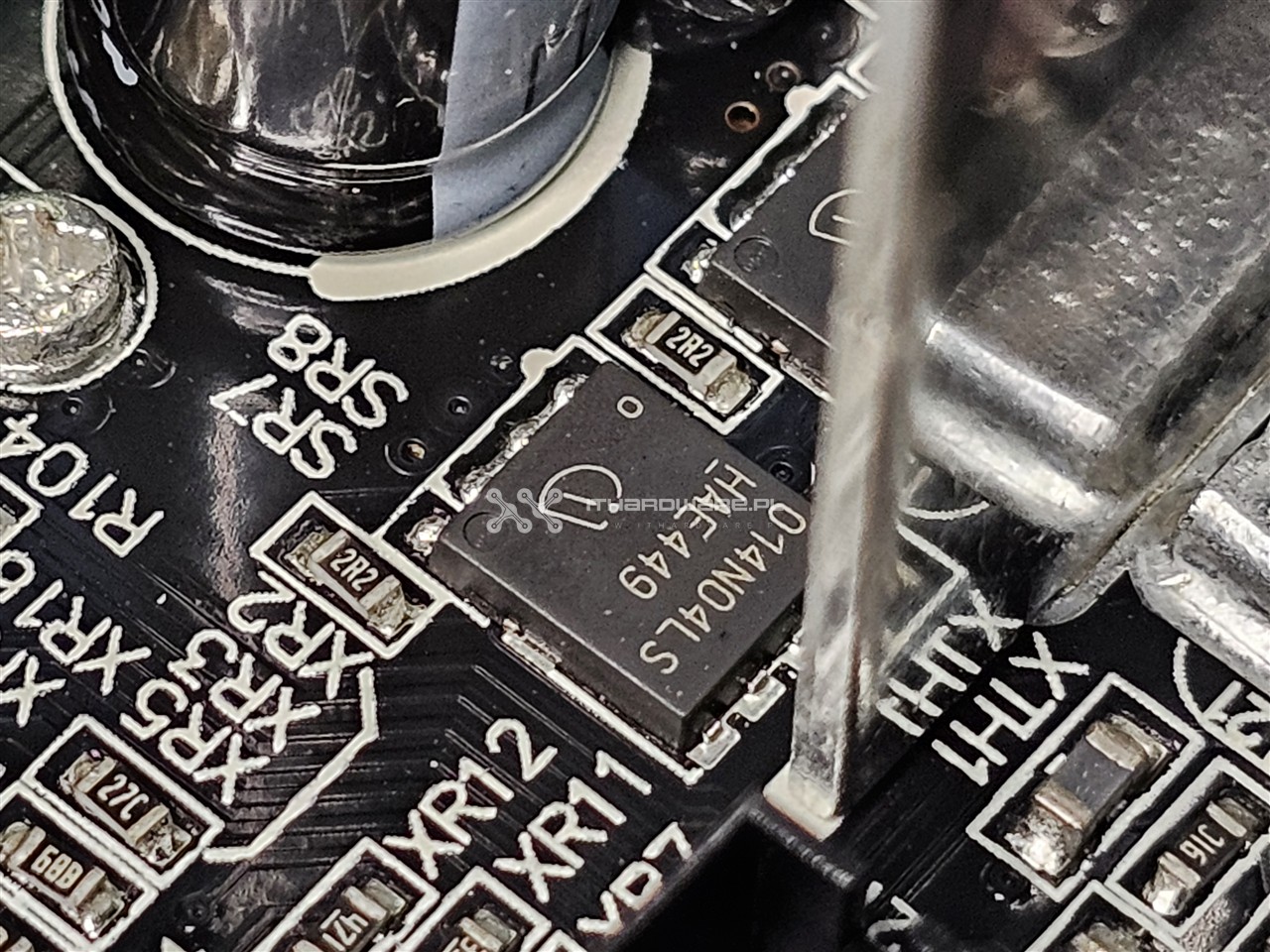

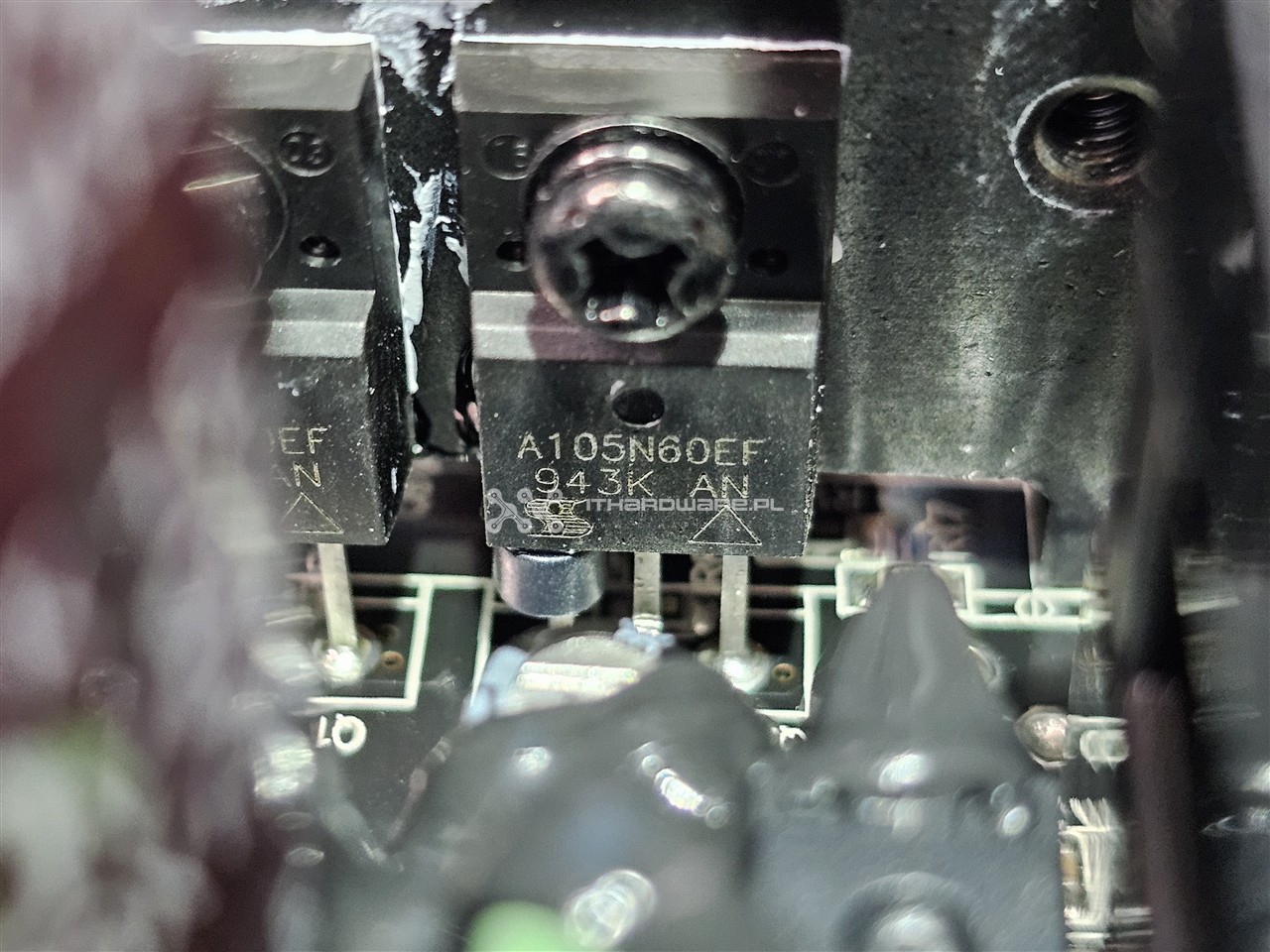

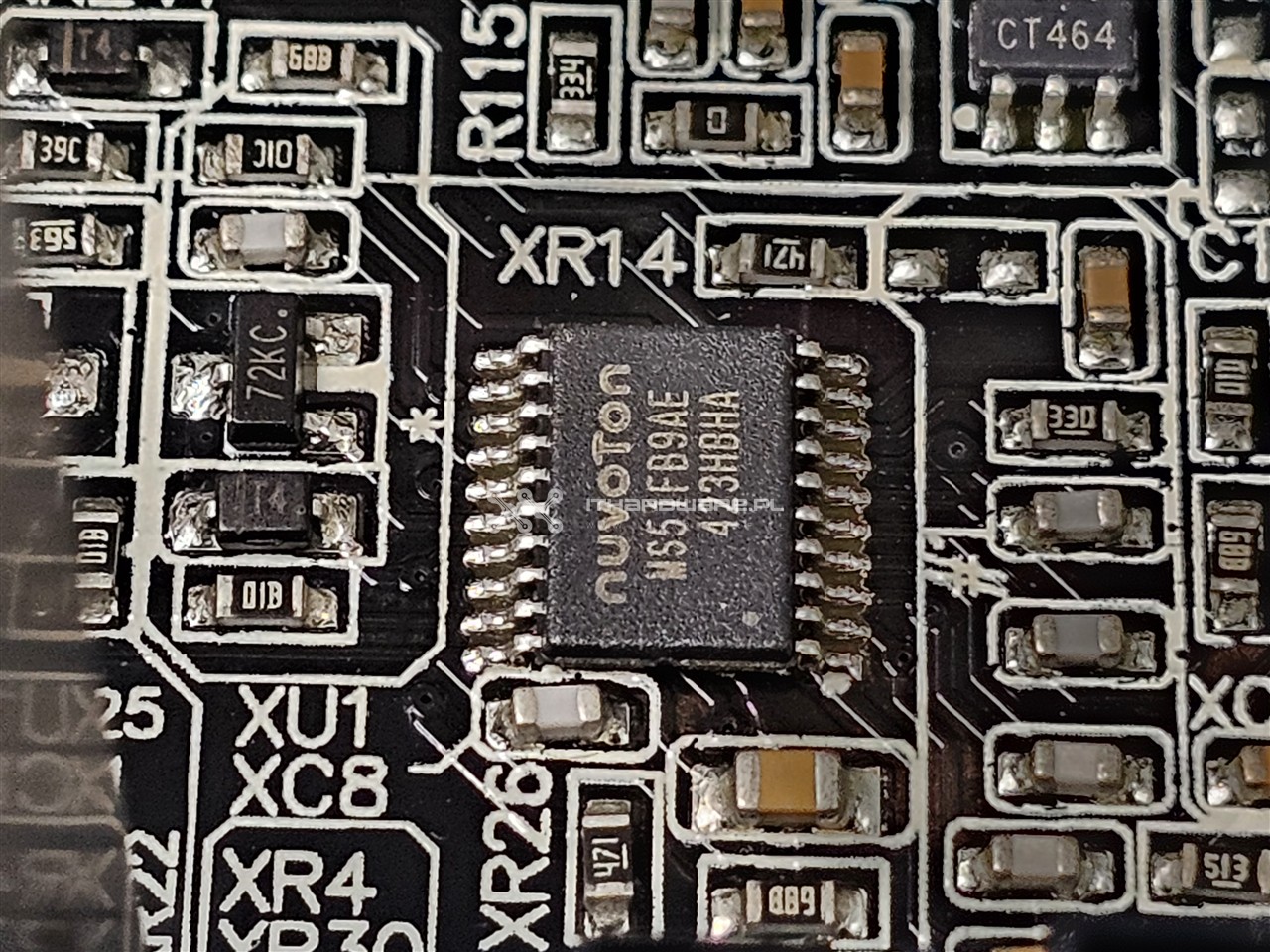

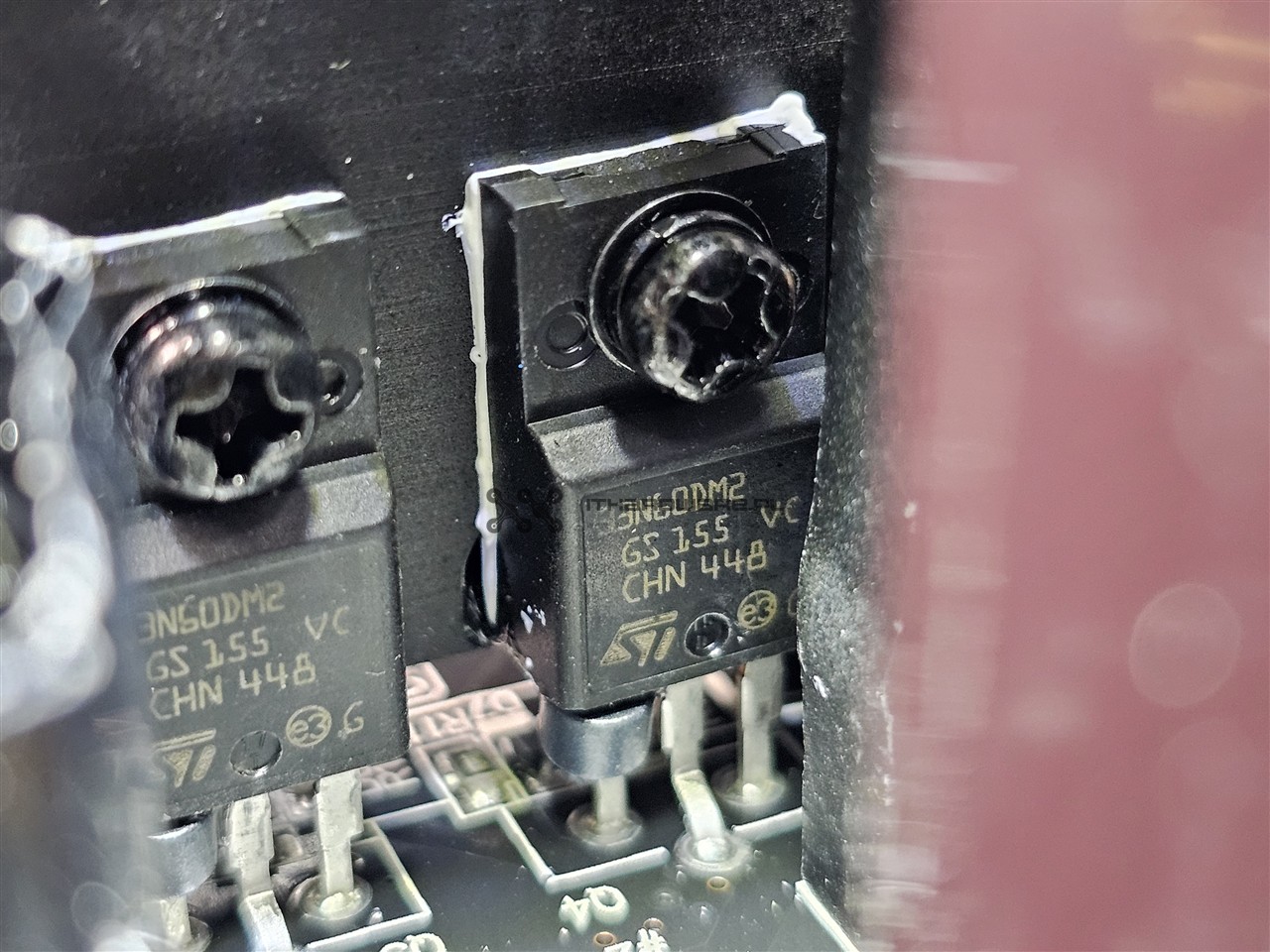

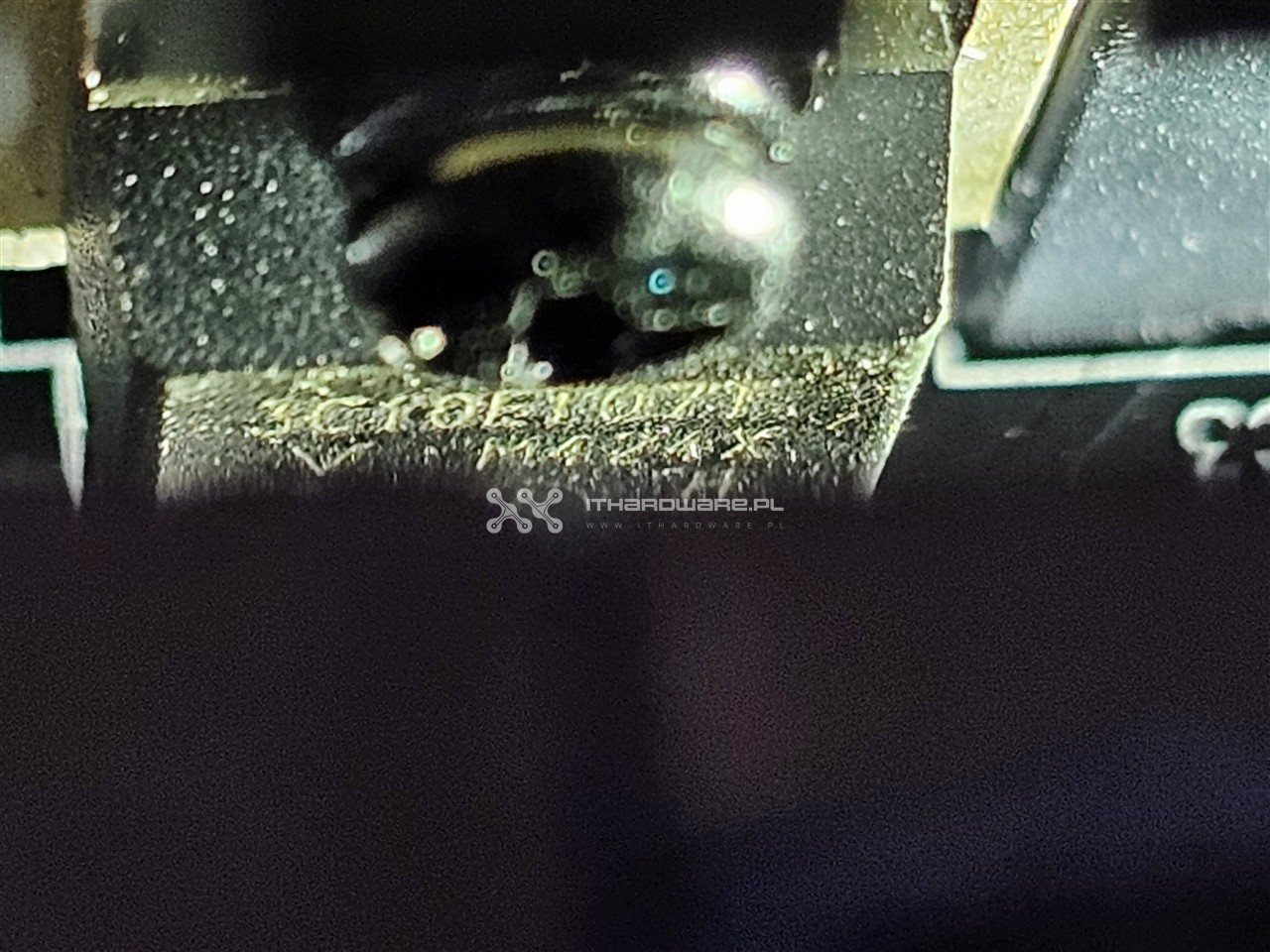

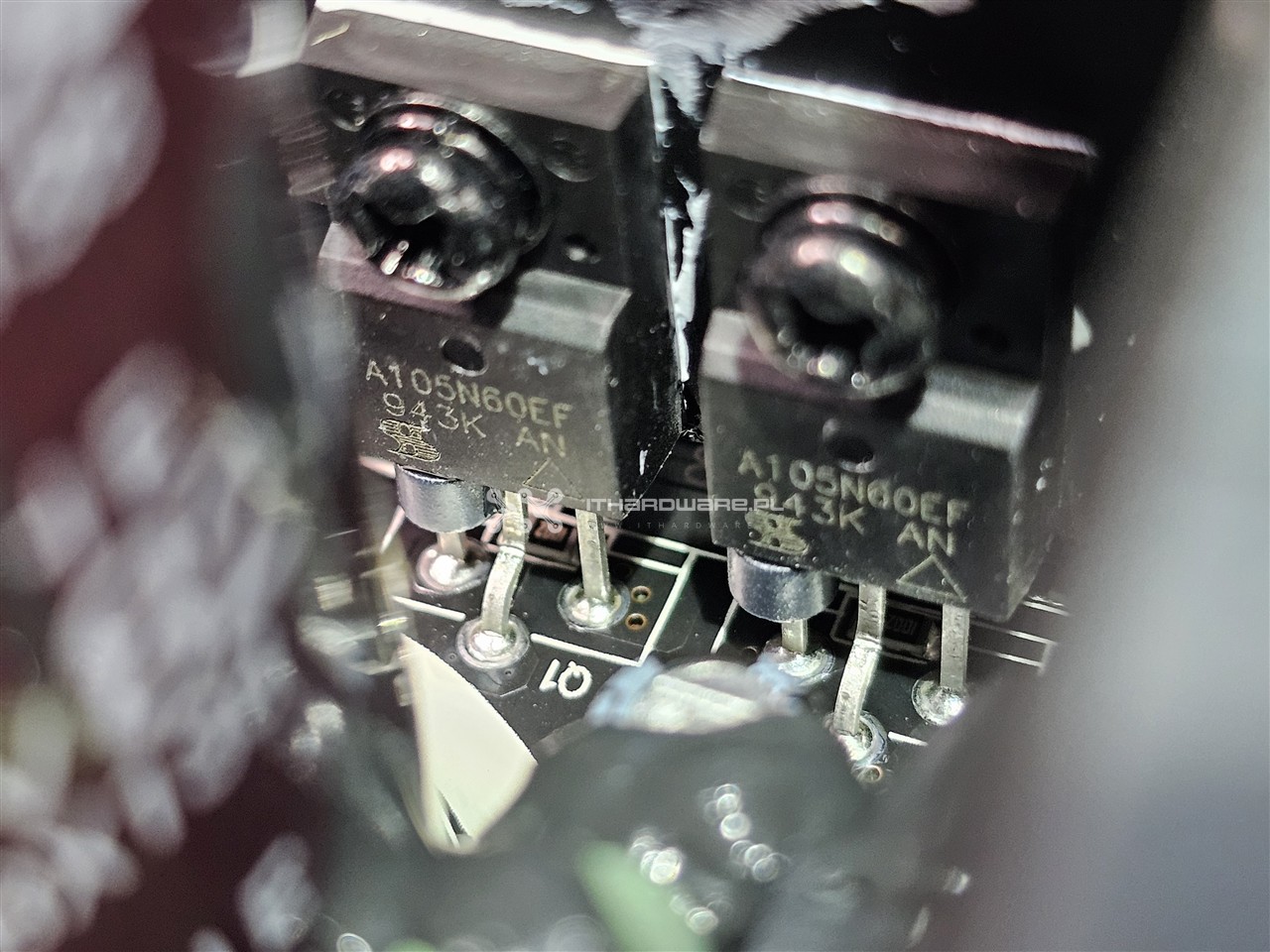

Zastosowane komponenty świadczą o wysokiej jakości elektroniki – znajdziemy tu wyłącznie japońskie kondensatory oraz tranzystory pochodzące od znanych producentów, przez co charakteryzujące się wysoką niezawodnością. Potwierdza to 10-letnia gwarancja, co z pewnością jest dobrą wiadomością dla klientów. Jakość lutowania jest dobra, aczkolwiek widziałem już lepszą.

Testy sztuczne obciążenie

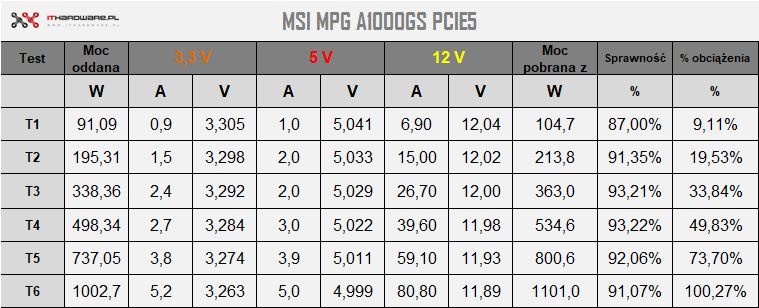

Zasilacz w tej próbie został podłączony do naszego testera, dzięki czemu dokonaliśmy dokładnych pomiarów napięć oraz prądów i na ich podstawie obliczyliśmy oddawaną moc oraz sprawność. Sprawdzamy także, jak zasilacz poradzi sobie z niezrównoważonym rozkładem obciążeń w testach "Cross Load", czyli obciążenia krzyżowego oraz przeprowadzamy dość istotny w dobie miniaturyzacji test z niskimi obciążeniami - "Low Load". Te pomiary ukazują, jak zasilacz spisuje się z energooszczędnymi podzespołami, gdzie niejednokrotnie cała platforma w spoczynku pobiera ok. 50-80 W. Każdorazowo, po dokonaniu wszystkich pomiarów (podczas każdego testu), zostawiamy zasilacz na danym obciążeniu na co najmniej kilkadziesiąt minut. Takie działanie ma na celu sprawdzenie stabilności oraz wykonanie dodatkowych weryfikujących pomiarów. Poza tym sprawdzamy, do jakich temperatur PSU się rozgrzeje, jakie wentylator osiągnie obroty oraz jaki będzie generował hałas. Zawsze zaczynamy od maksymalnego obciążenia.

 Jak testujemy zasilacze komputerowe? - Opis procedury testowej.

Specyfikacja ATX 3.0 wprowadza sporo zmian - na przykład POWER EXCURSION, o którym pisałem w tym teście, czyli chwilowe szczytowe zużycie energii elektrycznej, chwilowy skok mocy. Według specyfikacji ATX 3.0 zasilacz powinien wytrzymać 200% mocy znamionowej w czasie 180 μs.  Nie będę teraz tego dokładnie przedstawiał, bo jest to temat na osoby artykuł, który powstanie w późniejszym czasie. Poniżej trzy tabelki porównujące zakres regulacji w starszym standardzie ATX 2.52 oraz najnowszym ATX 3.0, w którym została zwiększona tolerancja na linii 12 V z -5% na -7%, a w przypadku kabli PCI-E do -8%. Specyfikacja dopuszcza również podniesienie napięcia z 12 V na 12,2 V, by zmniejszyć spadki napięć podczas krótkotrwałych skoków mocy.

Testy podstawowe

MSI MPG A1000GS PCIE5 zaliczył wszystkie testy. Napięcia zawierały się w normie ATX, będąc przy tym blisko nominalnych wartości, również podczas obciążeń krzyżowych, co jest zasługą zastosowania modułów konwersji DC-DC na stronie wtórnej. Zasilacz bez problemu oddaje 100%. Zabezpieczenia OPP/OCP dla linii +12 V oraz zwarciowe SCP dla wszystkich linii zadziałały poprawnie, standardowo na jednostce w pełni obciążonej.

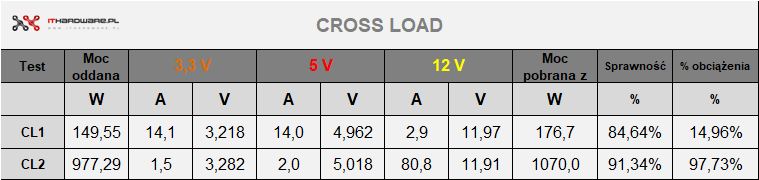

Cross Load

Dzięki zastosowaniu przetwornic DC-DC podczas obciążeń krzyżowych nie zanotowałem nieprawidłowości. Brak obciążenia na którejkolwiek z linii nie powodował skoków napięć, czyli wszystko zgodnie z normą ATX.

Tętnienia napięć

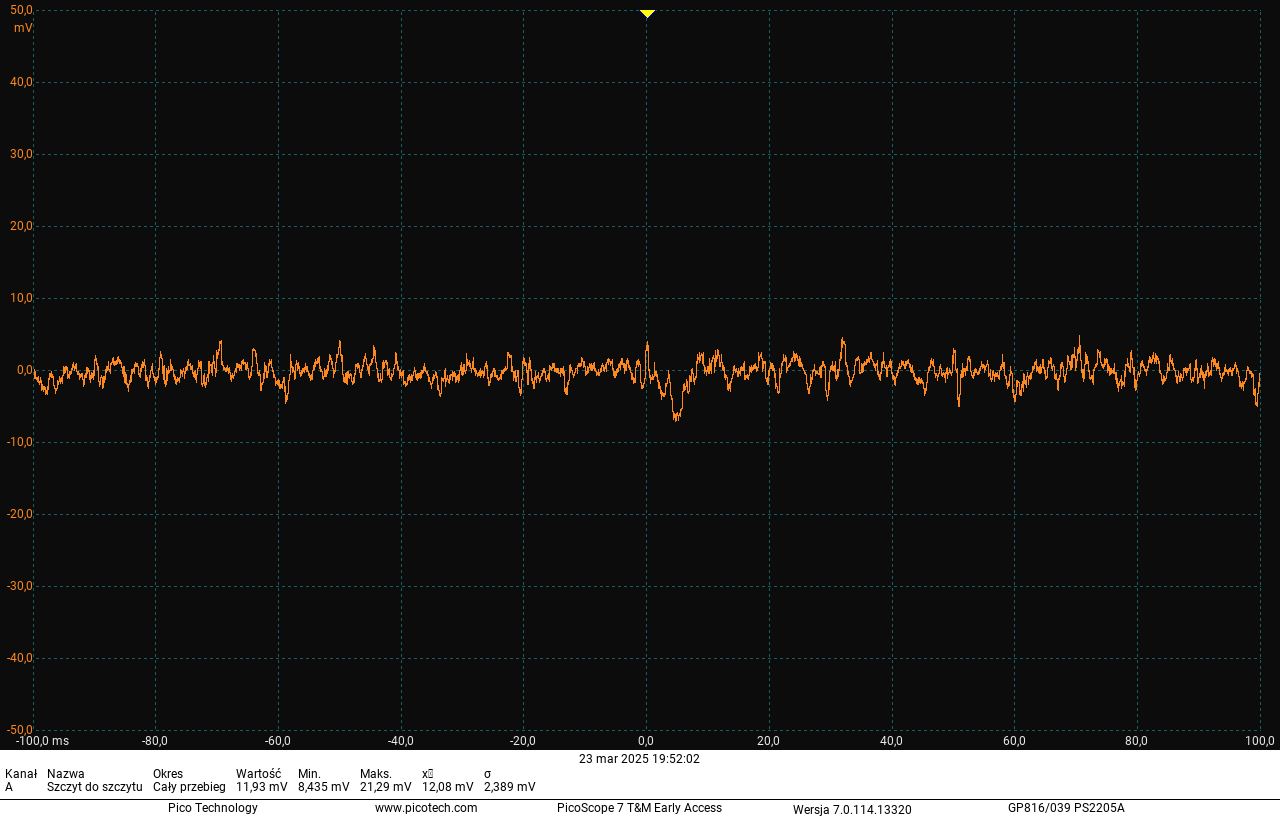

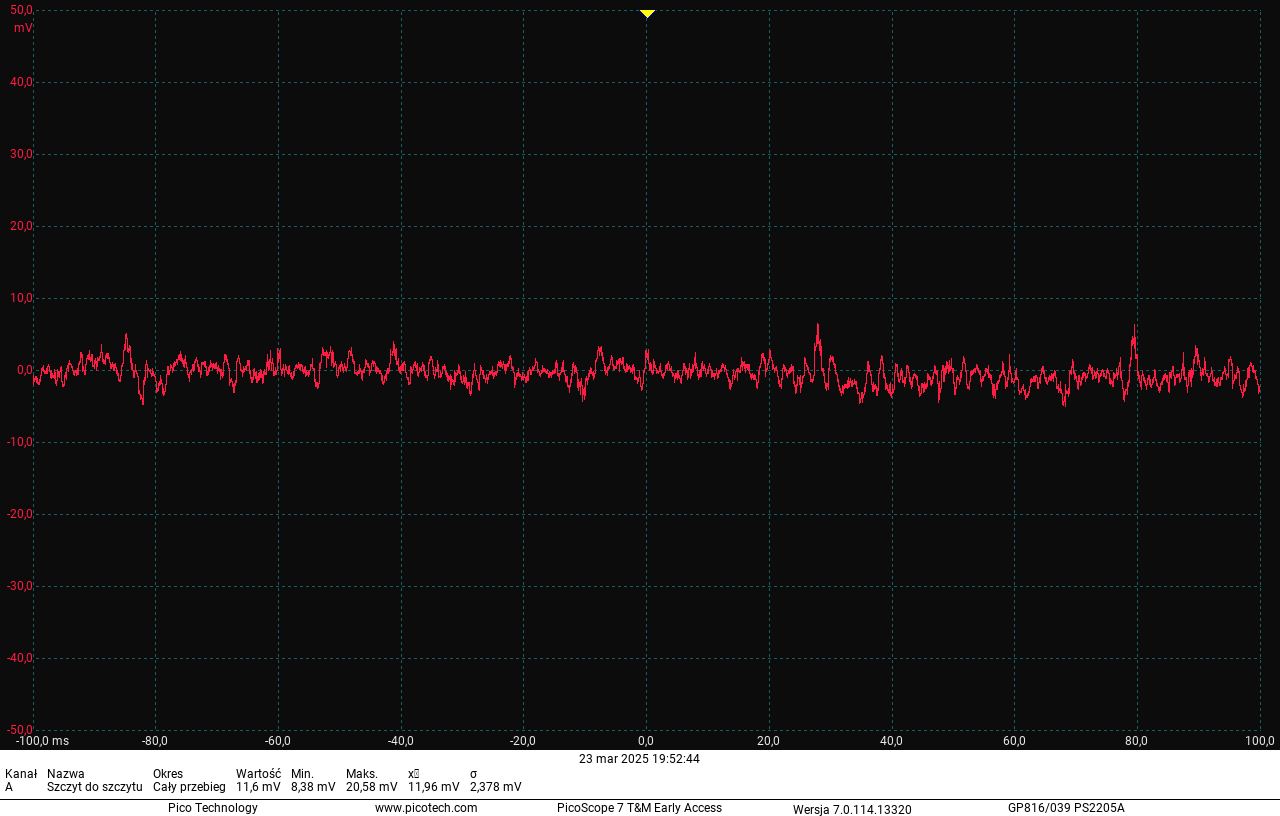

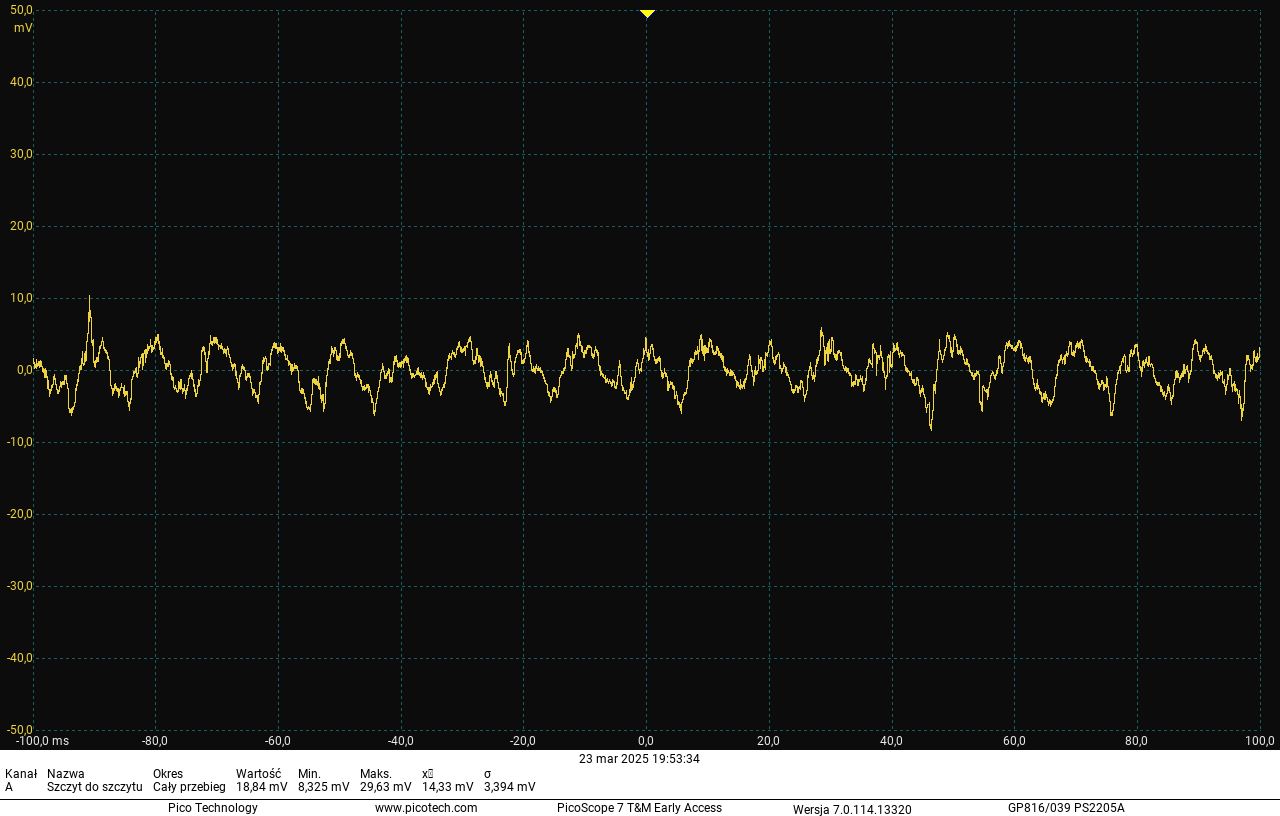

Wszystkie wartości zawierają się w normie ATX. Tętnienia napięcia na linii +3,3 V wyniosły maksymalnie 22,7 mV, a dla linii +5 V zanotowałem 26,6 mV. Na najważniejszej szynie +12 V oscyloskop podczas obciążenia na 100% mocy znamionowej wskazywał tylko 29,6 mV.

1.
2.
3.

  Poprzedni   Następny

Regulacja napięć

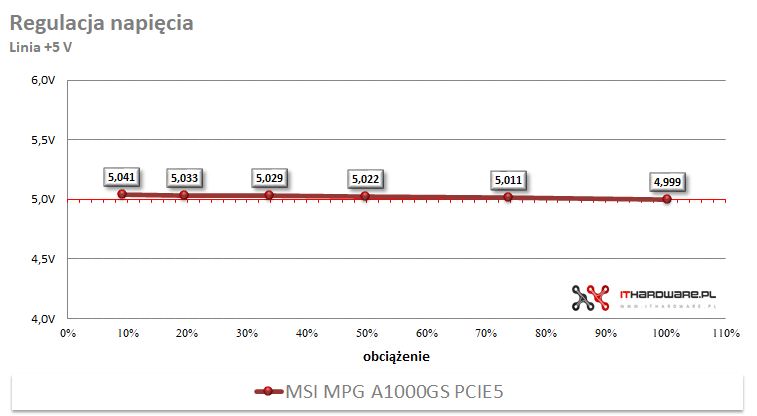

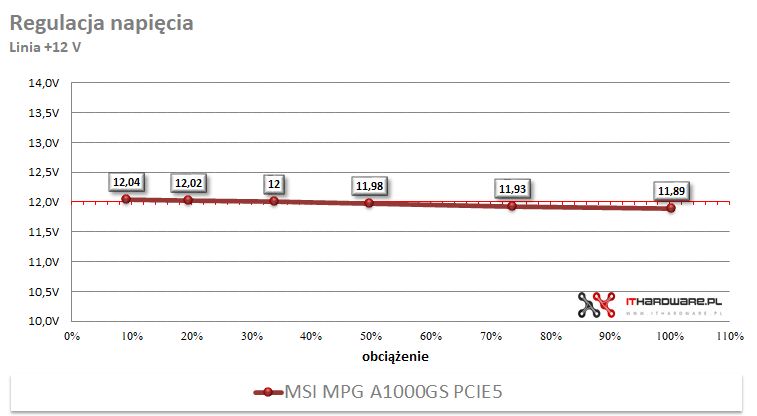

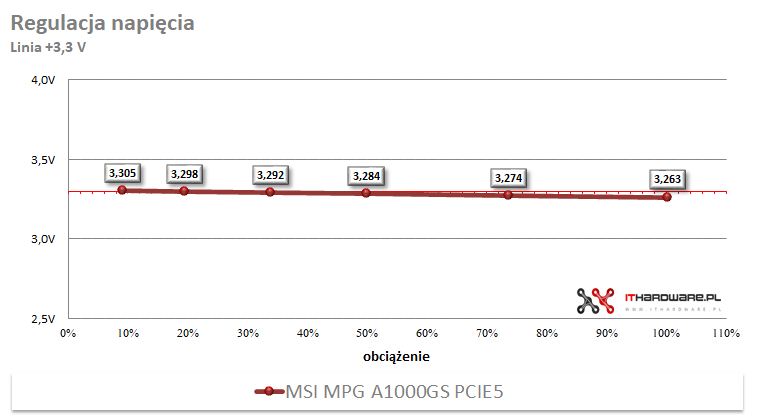

Zobaczmy, jak wyglądała regulacja napięć na poszczególnych liniach. Napięcia 3,3 V, 5 V i 12 V zostały oznaczone na wykresach czerwoną linią. Producenci dążą do tego, by regulacja na wszystkich liniach nie przekraczała 3%. Jest to typowe podejście dla zasilaczy ze średniej i niskiej półki cenowej. W hi-endzie wymaga się, by nie przekraczała 1%. Ta jest bardzo dobra, nie schodzi poniżej 1,27%.

1.
2.
3.

  Poprzedni   Następny

Sprawność

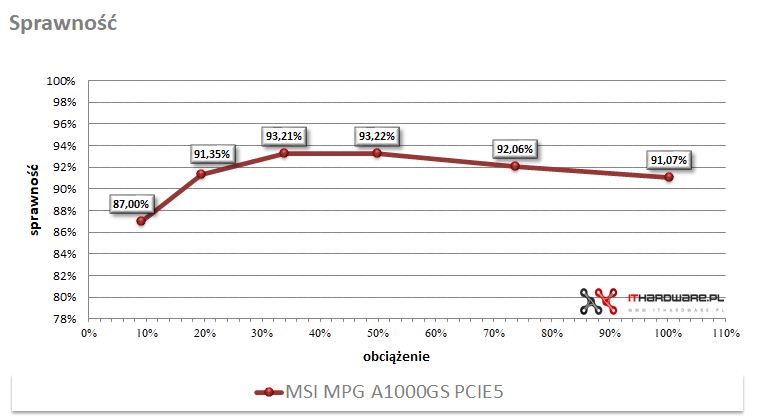

Sprawność to ten parametr, którym każdy producent się chwali. MSI MPG A1000GS PCIE5 przy ok. 10% obciążenia ma 87%, a od 20 do 100% mocy nie spada poniżej 91,07%. Przy połowie obciążenia jednostka osiąga sprawność na poziomie 93,22%, a średnia efektywność w zakresie obciążeń 20-100% wynosi 92,18%.

1.
2.

  Poprzedni   Następny

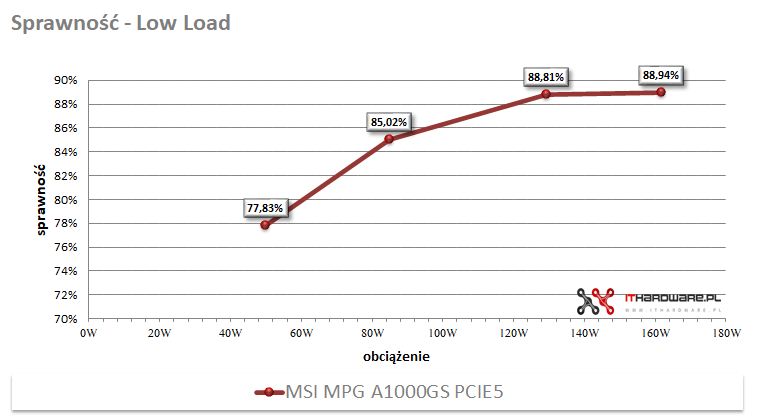

Biorąc pod uwagę sprawność przy niskich obciążeniach, mogłoby być jednak lepiej. Testy LP1 i LP2 to scenariusz, gdy przeglądamy internet, a sprawność odpowiednio 77,83% i 85,02% mogłaby być lepsza.

MSI MPG A1000GS PCIE5  uzyskał średnią sprawność na poziomie 92,18%, co jest dobrym rezultatem jak na przyznany certyfikat sprawności 80 PLUS Gold.

 Jaki zasilacz do NVIDIA GeForce RTX 4090?

Kultura pracy

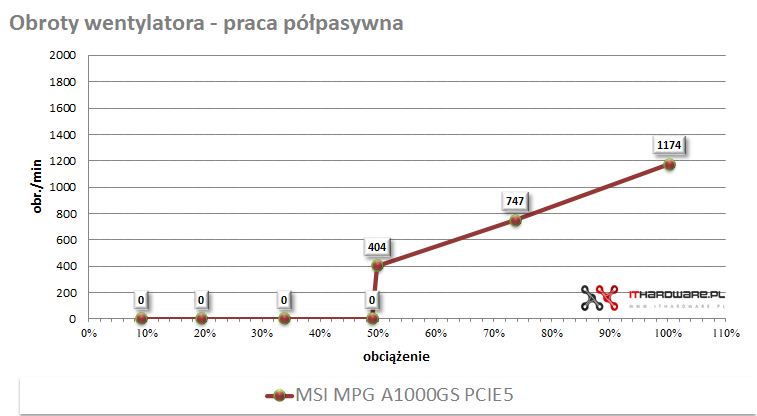

Za rozpraszanie nagromadzonego gorącego powietrza odpowiada ZIC ZFF132512H z łożyskiem FDB oraz obrotami maksymalnymi 2000 RPM, który działa w trybie półpasywnym. Do ok. 45-50% mocy wentylator w ogóle nie pracował. Przy oddawaniu maksymalnej mocy rzędu 1000 W, wentylator pracował przy 1174 obr./min.

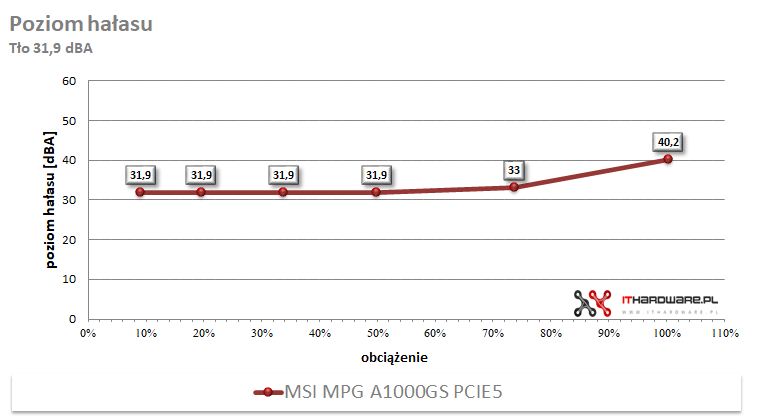

MSI MPG A1000GS PCIE5 przy oddawaniu pełnej mocy znamionowej generował hałas o natężeniu do 40,2 dBA. Warto nadmienić, że do ok. 50% mocy był niesłyszalny.

1.
2.

  Poprzedni   Następny

Podsumowanie - ocena i opinia

MSI MPG A1000GS PCIE5 to solidna propozycja wśród zasilaczy ATX 3.1 o mocy 1000 W, oparta na półcyfrowej platformie CWT. Wyróżnia się przede wszystkim obecnością dwóch złączy PCIe 5.1 12V-2x6 – rozwiązania rzadko spotykanego w tej klasie mocy, częściej zarezerwowanego dla jednostek 1500 W i wyższych. Zasilacz oferuje wysoką sprawność (średnio 92,18%) i stabilną pracę napięć, nawet przy pełnym obciążeniu czy w testach krzyżowych. Na uwagę zasługuje także kultura pracy – półpasywny wentylator pozostaje niesłyszalny do ok. 50% mocy, a przy pełnym obciążeniu generuje umiarkowany hałas. Konstrukcja została oparta na wysokiej jakości komponentach, w tym japońskich kondensatorach, a całość zamknięto w kompaktowej obudowie o długości 150 mm. Modularne okablowanie wykonano z przewodów 16 i 18 AWG z estetycznym wykończeniem.

MSI MPG A1000GS PCIE5 to solidna propozycja wśród zasilaczy ATX 3.1 o mocy 1000 W, oparta na półcyfrowej platformie CWT. Wyróżnia się przede wszystkim obecnością dwóch złączy PCIe 5.1 12V-2x6 – rozwiązania rzadko spotykanego w tej klasie mocy.

Nie obyło się jednak bez pewnych ograniczeń. Zasilacz wyposażono tylko w jedno klasyczne złącze PCI-E (6+2)-pin, co wyklucza go jako wybór dla użytkowników kart graficznych AMD Radeon, wymagających większej liczby tego typu wtyków. Producent nie dodał też żadnych opasek do organizacji przewodów, a choć jakość lutowania jest poprawna, oczekiwałbym lepszej jakości. W testach przy niskim obciążeniu (LP1 i LP2) sprawność spadała do poziomu poniżej 85%, co może mieć znaczenie w energooszczędnych konfiguracjach pracujących głównie w spoczynku.

Podsumowując, MSI MPG A1000GS PCIE5 to konstrukcja skierowana do użytkowników budujących nowoczesne zestawy z najnowszymi kartami graficznymi, jak NVIDIA GeForce RTX 5080 czy 5070 Ti oraz procesorami o wysokim TDP. Cena zaczynająca się od około 700 zł pozostaje konkurencyjna w kontekście oferowanych funkcji – zwłaszcza podwójnych złączy 12V-2x6 i zgodności ze standardem ATX 3.1. Dla osób korzystających z kart graficznych NVIDII i preferujących nowoczesne okablowanie, będzie to jedna z ciekawszych opcji do rozważenia w segmencie 1000 W. Ogromną zaletą jest także wysoka kultura pracy zasilacza, zarówno przy mniejszych obciążeniach, jak i przy wykorzystaniu pełnej mocy jednostki.

MSI MPG A1000GS PCIE5 - opinia:

 MSI MPG A1000GS PCIE5 - zalety:

• Dwa złącza PCIe 5.1 12V-2x6 (rzadkość w 1000 W)
• Średnia sprawność 92,18%
• Japońskie kondensatory, dobra jakość komponentów
• Stabilna regulacja napięć, niskie tętnienia
• Cicha praca do 50% obciążenia
• Modularne okablowanie z przewodami 16/18 AWG
• Kompaktowa obudowa (150 mm długości)
• Pełny zestaw zabezpieczeń
• 10 lat gwarancji

 MSI MPG A1000GS PCIE5 - wady:

• Tylko jedno klasyczne złącze PCI-E (6+2)-pin – nie dla Radeona
• Brak akcesoriów do aranżacji okablowania
• Niższa sprawność przy niskim obciążeniu

Gwarancja: 10 lat

Cena na dzień publikacji: od 699 zł
