Seasonic Focus GX-750 - test zasilacza

Analiza elektroniki Seasonic Focus GX-750 (strona pierwotna)

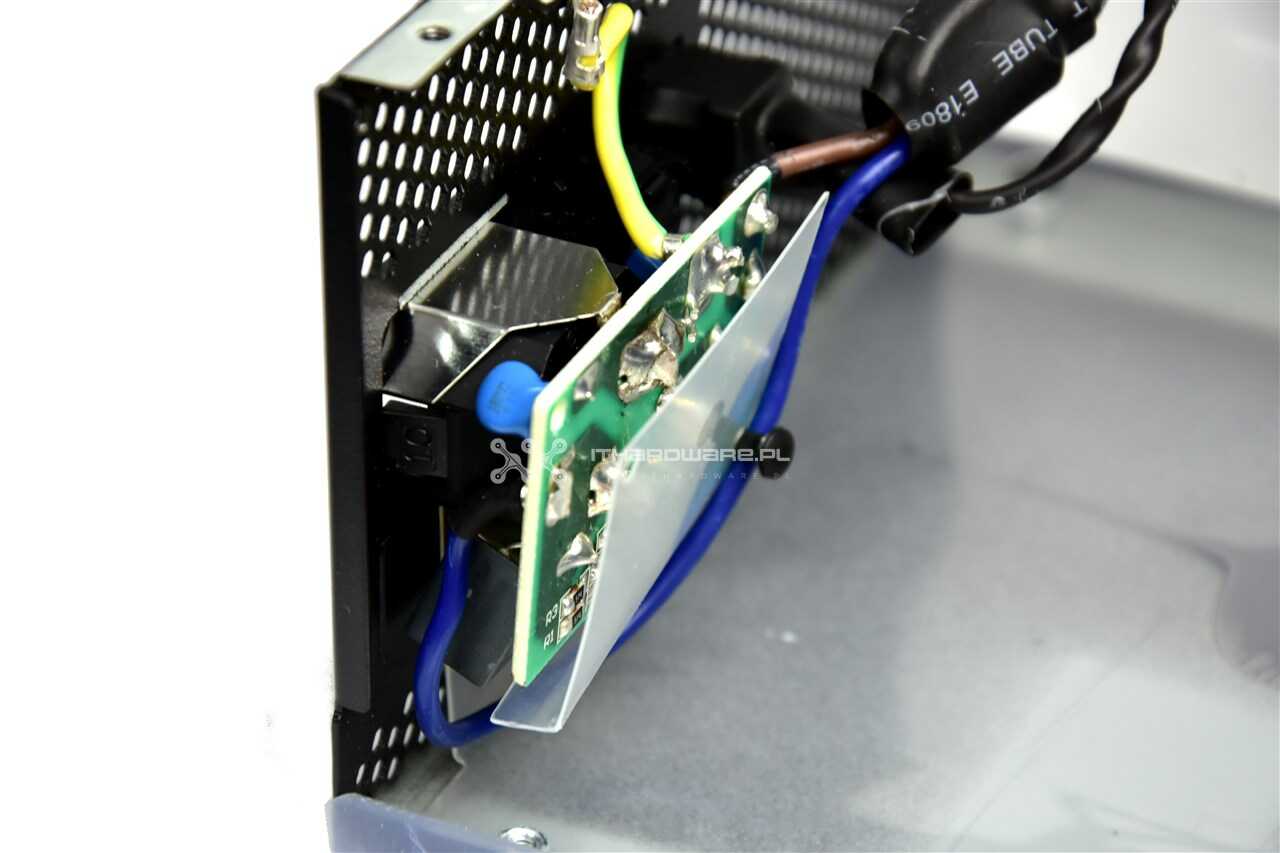

Etap filtrowania zaczyna się na wtyku zasilania, gdzie bezpośrednio do niego przylutowano dodatkową PCB, na której znajdziemy dwa kondensatory ceramiczne typu Y (niebieskie) i kondensator poliestrowo-metalizowany typu X. Na przewodach AC mamy ferrytowy filtr EMI.

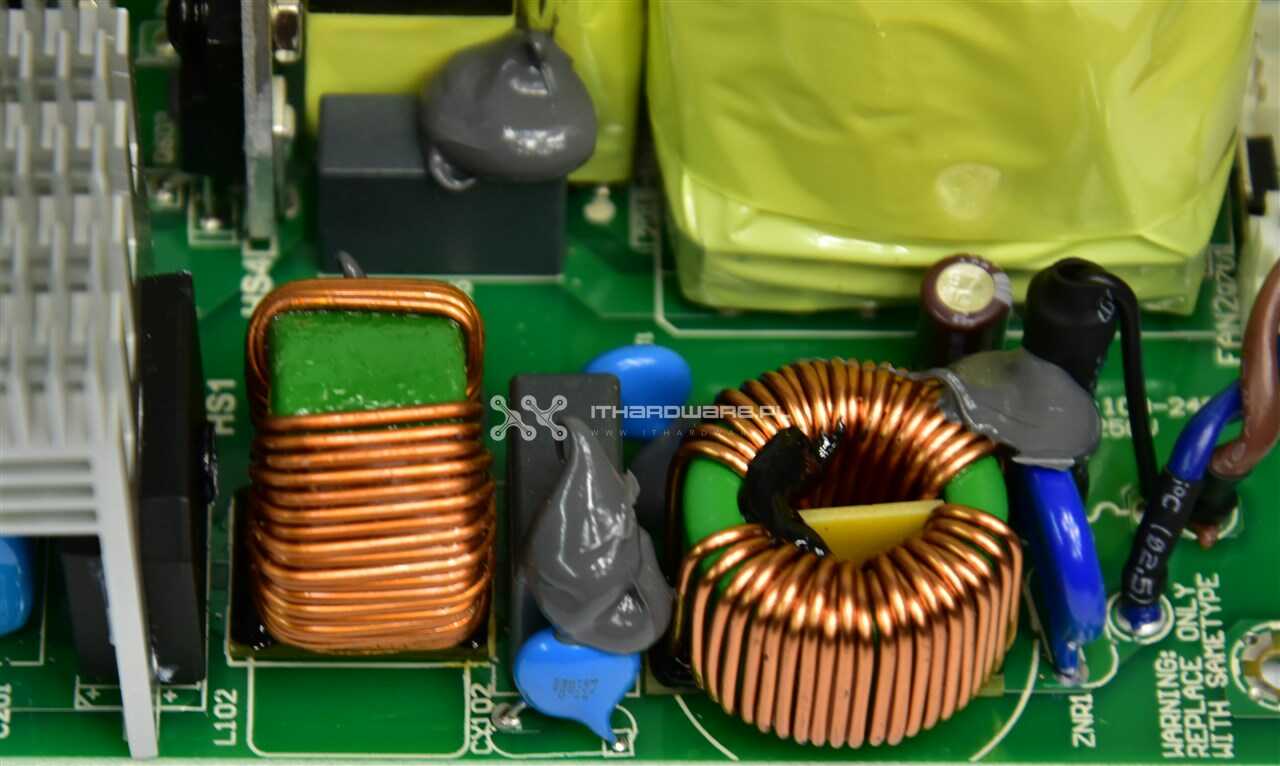

Kolejny etap filtrowania znajduje się na głównym laminacie oraz pionowej płytce przy krawędzi PSU:

• dwie cewki z rdzeniem ferrytowym,

• warystor,

• bezpiecznik rurkowy,

• jeden kondensator poliestrowo-metalizowany typu X (szary),

• kolejne cztery kondensatory ceramiczne typu Y (niebieskie dyskowe).

Etap filtracji napięcia wejściowego jest bardzo dobry. Za tą sekcją znajduje się aluminiowy radiator, do którego przylegają dwa 15 A mostki prostownicze GBU1508, połączone równolegle.

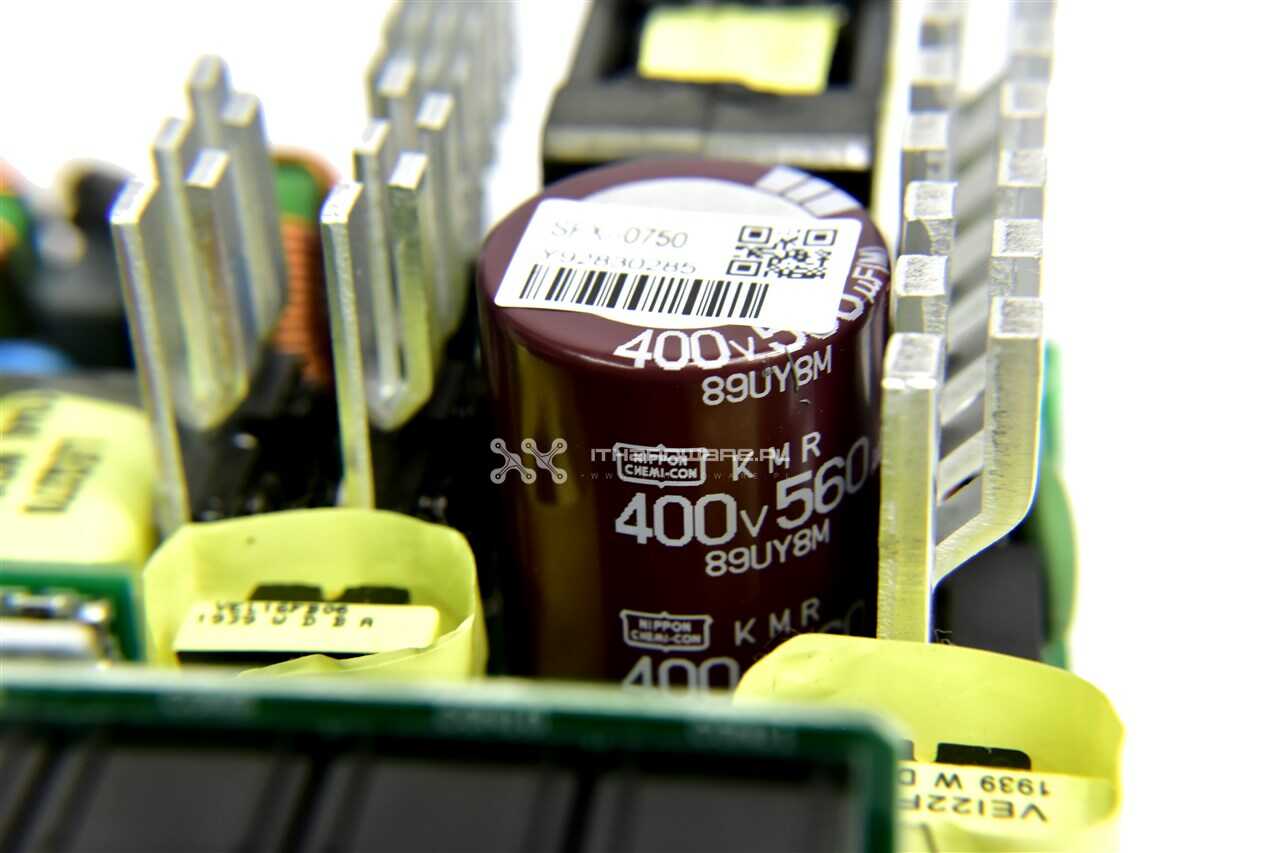

W układzie APFC mamy jeden wysokonapięciowy kondensator filtrujący japońskiej produkcji Nippon Chemi-Con - serii KMR o pojemności 560 µF na 400 V i certyfikowany do pracy przy maksymalnej temperaturze 105 °C. Jego żywotność wynosi 2000 godzin.

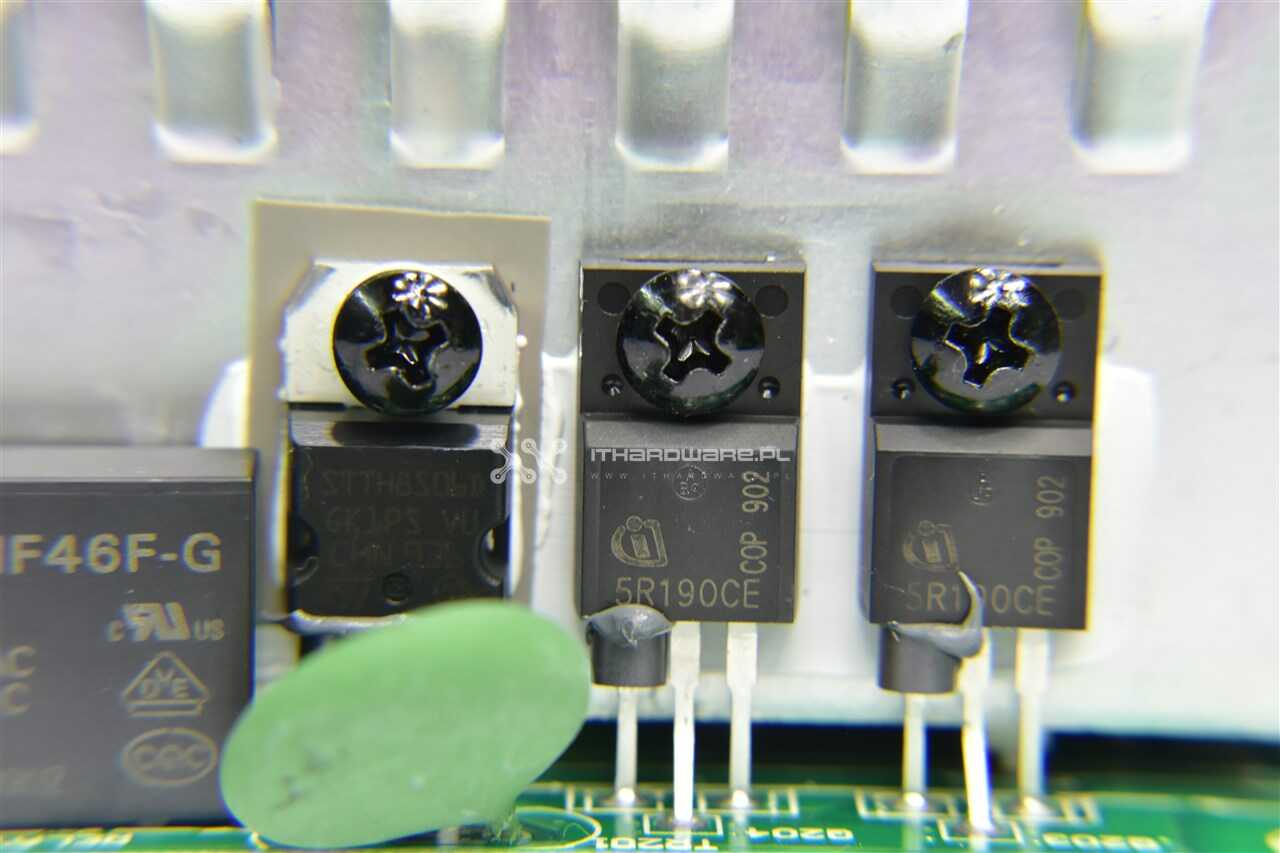

W układzie aktywnego PFC znajdziemy dwa MOSFETy Infineon IPP50R190CP. Cechują się one parametrem RDS(on) na poziomie 190 mΩ i mogą dostarczyć do 24,8 A w trybie ciągłym przy 25 °C. Ponadto mamy 8-amperową diodę Schottky’ego STMicroelectronics STTH8S06. Przy kondensatorach widać termistor NTC oraz przekaźnik, które realizują zabezpieczenie przed dużymi prądami rozruchowymi.

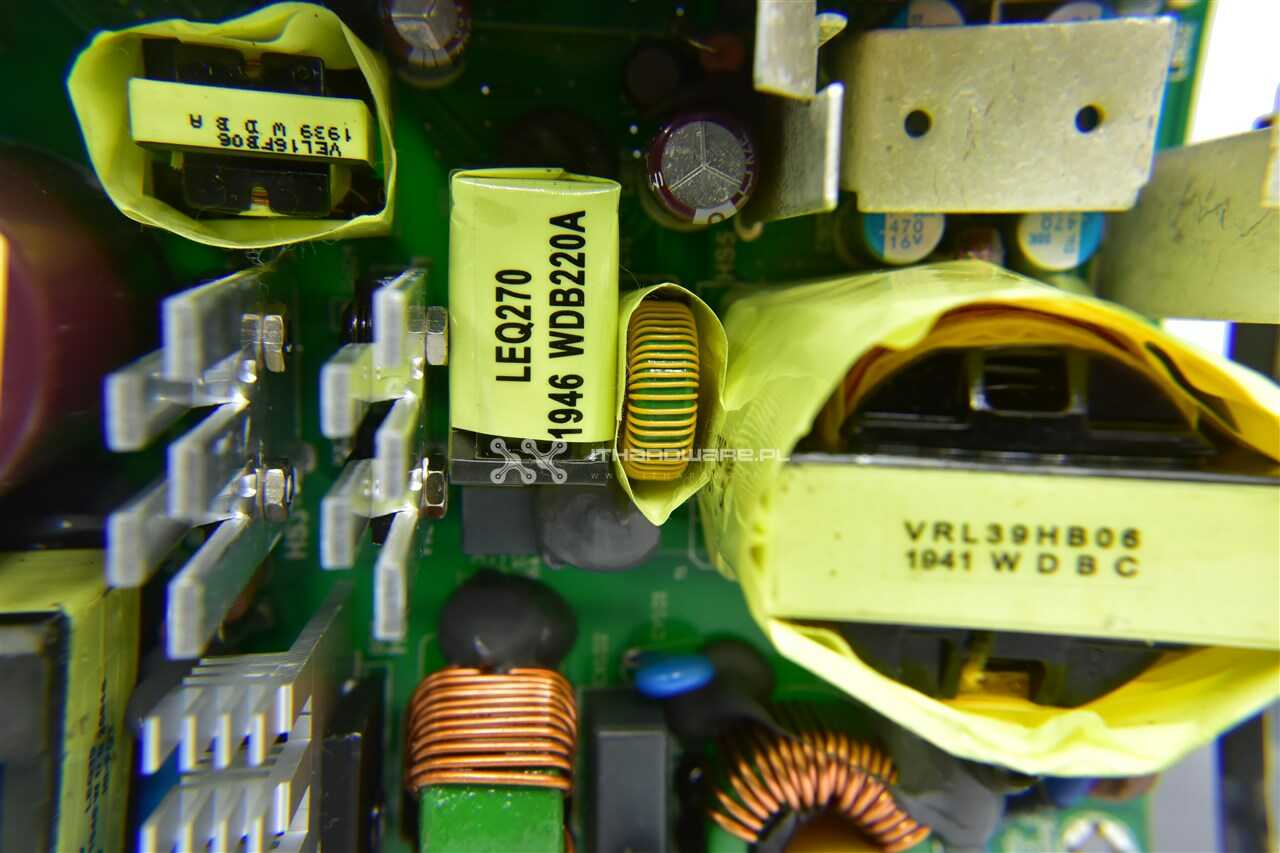

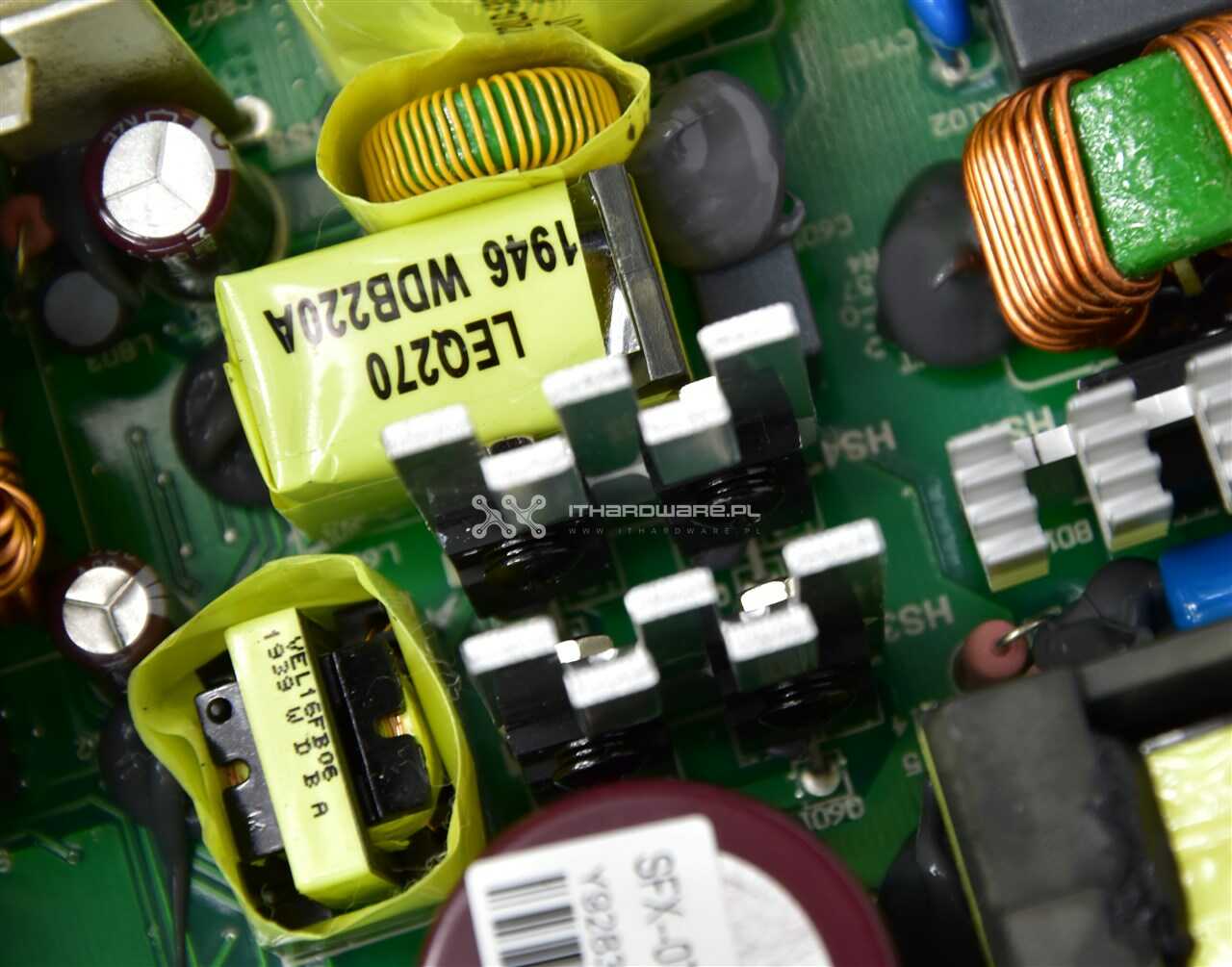

Za radiatorami mostów prostowniczych mamy kolejne dwa niewielkie radiatory z czterema tranzystorami kluczującymi Champion GPT10N50ADG (9,7 A, RDS(on)=700 mΩ), działającymi w topologii pełnego mostu. Obok znajdziemy elementy układu rezonansowego LLC.

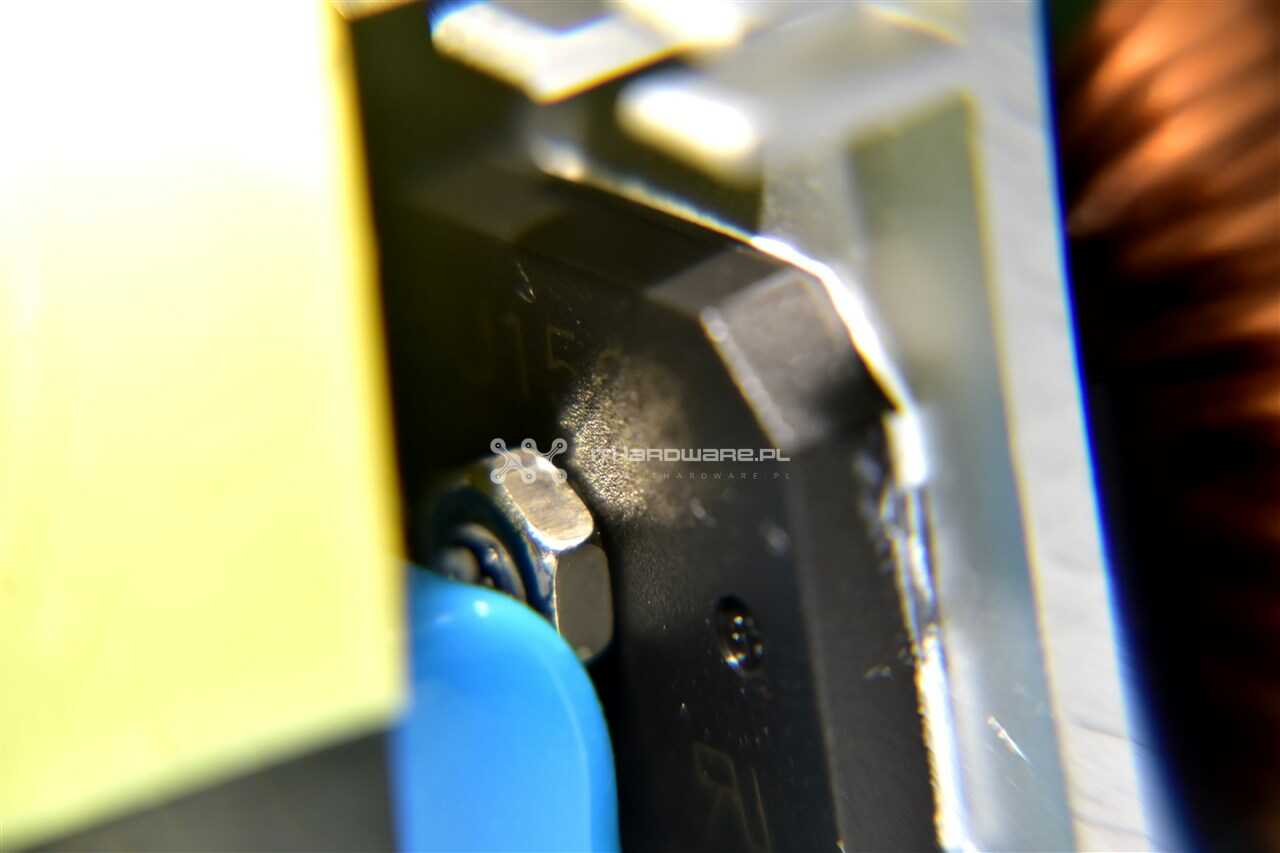

Kontroler rezonansowy CM9601T6X znajduje się na stronie lutowania, a cały układ mamy w centralnej części zasilacza przed samym transformatorem głównym.

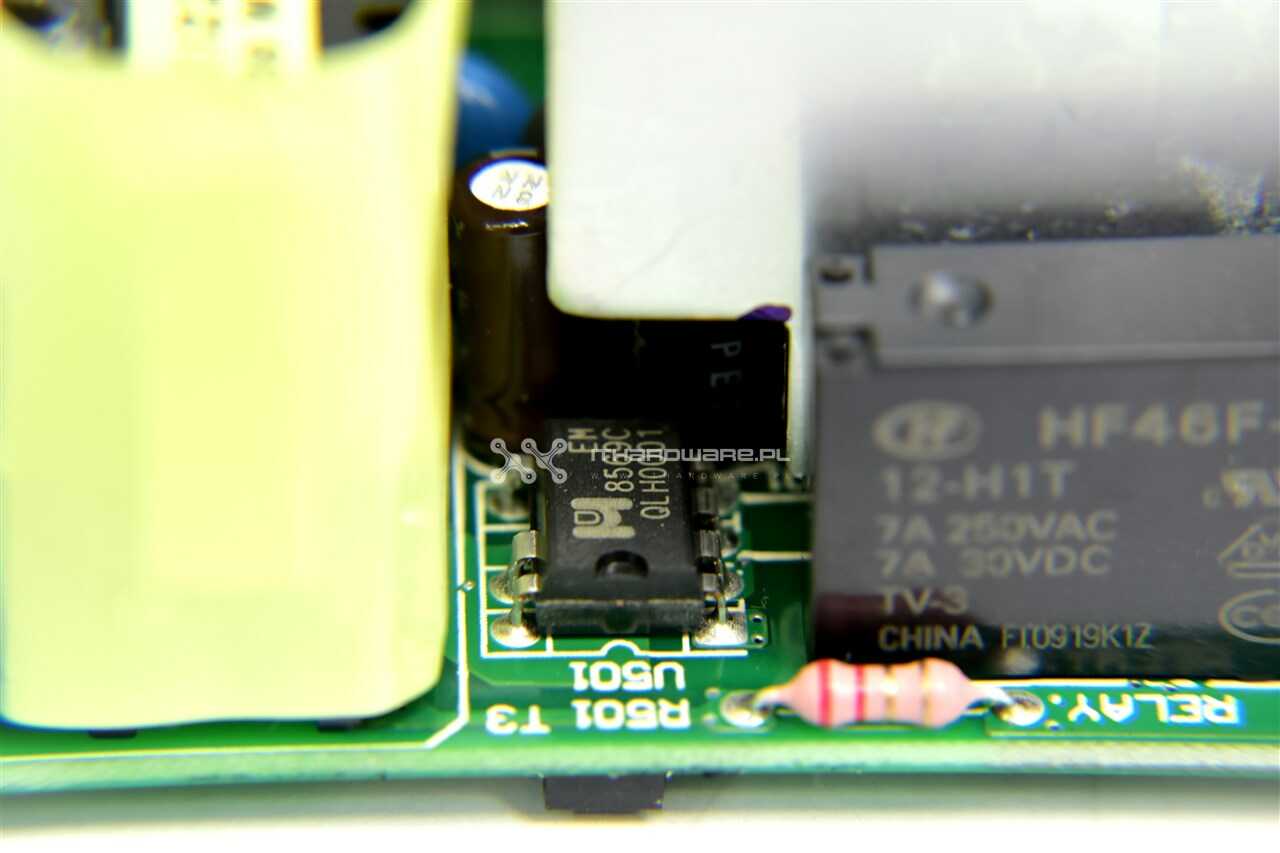

Obok radiatora znajduje się kontroler PWM układu 5 Vsb EM8596C.
