Test MSI MAG A850GL PCIE5 II. Ten zasilacz od dawna chciałem sprawdzić. Czy nadal będę go polecał?

Analiza wnętrza

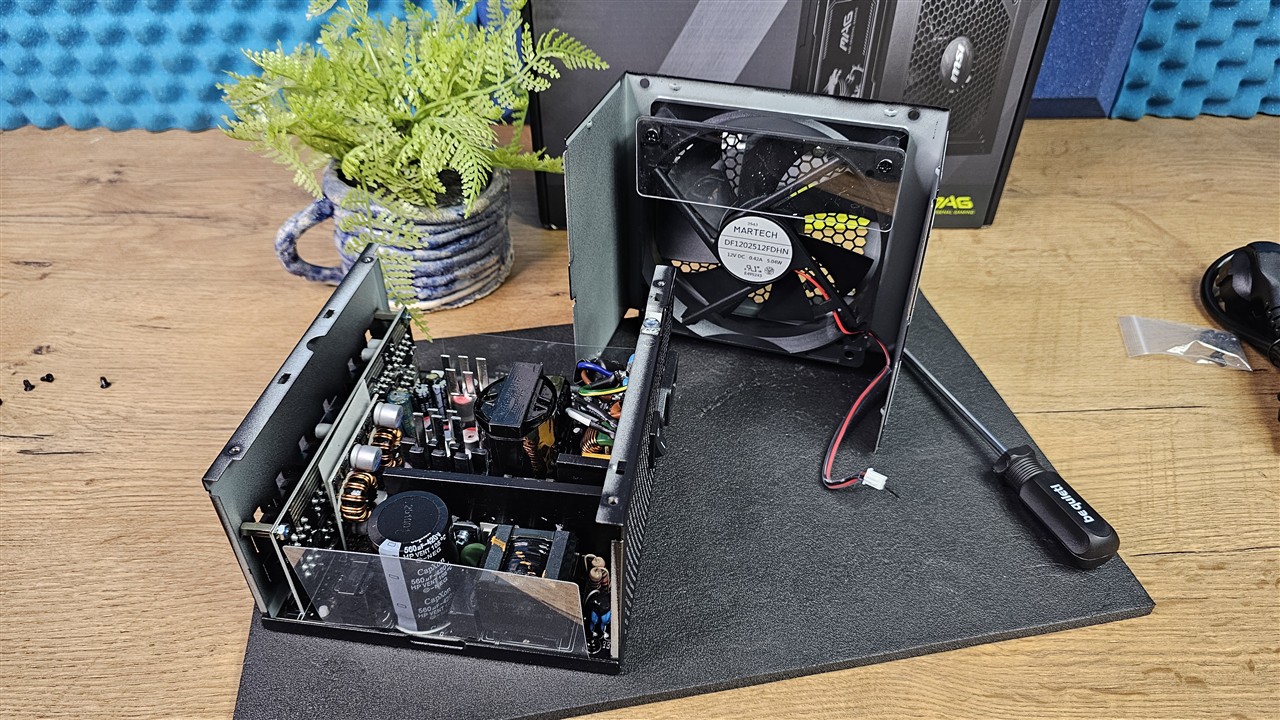

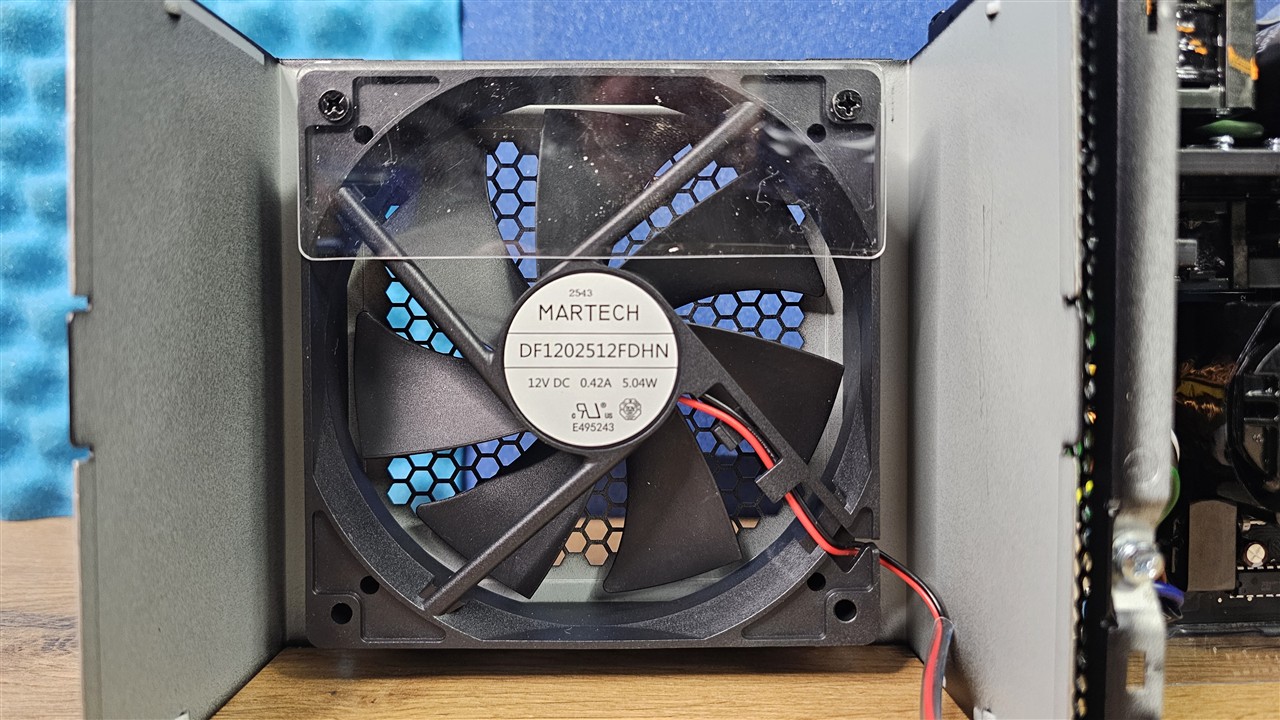

Za chłodzenie elektroniki odpowiada wentylator Martech DF1202512FDHN o średnicy 120 mm z łożyskiem FDB. Wentylator pracuje z napięciem 12 V i natężeniem 0,42 A. Zasilacz nie posiada przełącznika trybu półpasywnego, więc charakterystyka pracy wentylatora jest realizowana automatycznie przez układ sterowania PSU w trybie ciągłym.

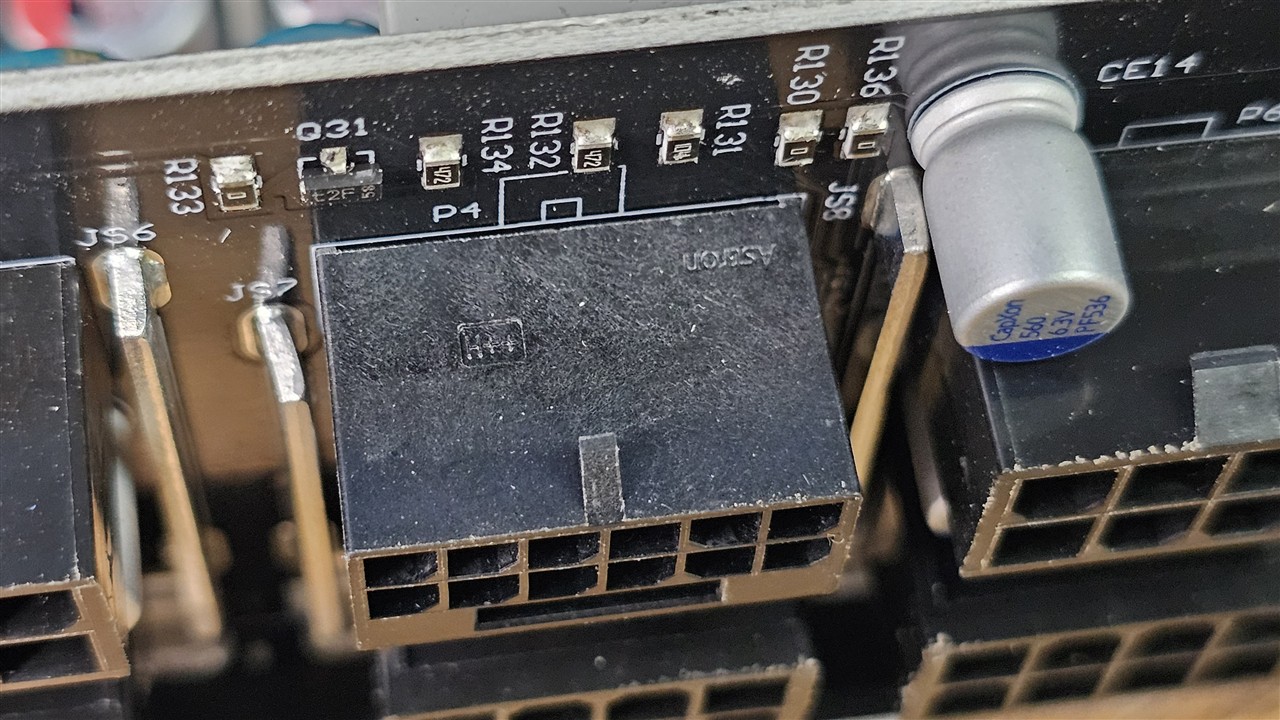

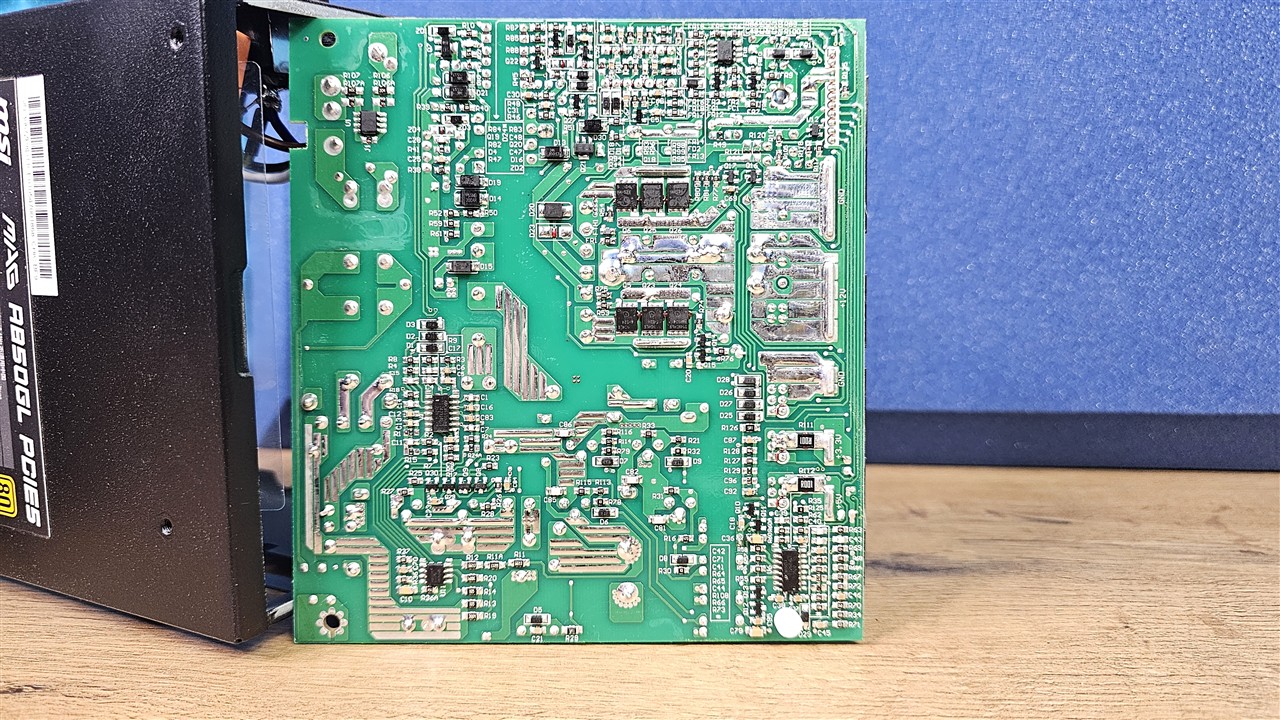

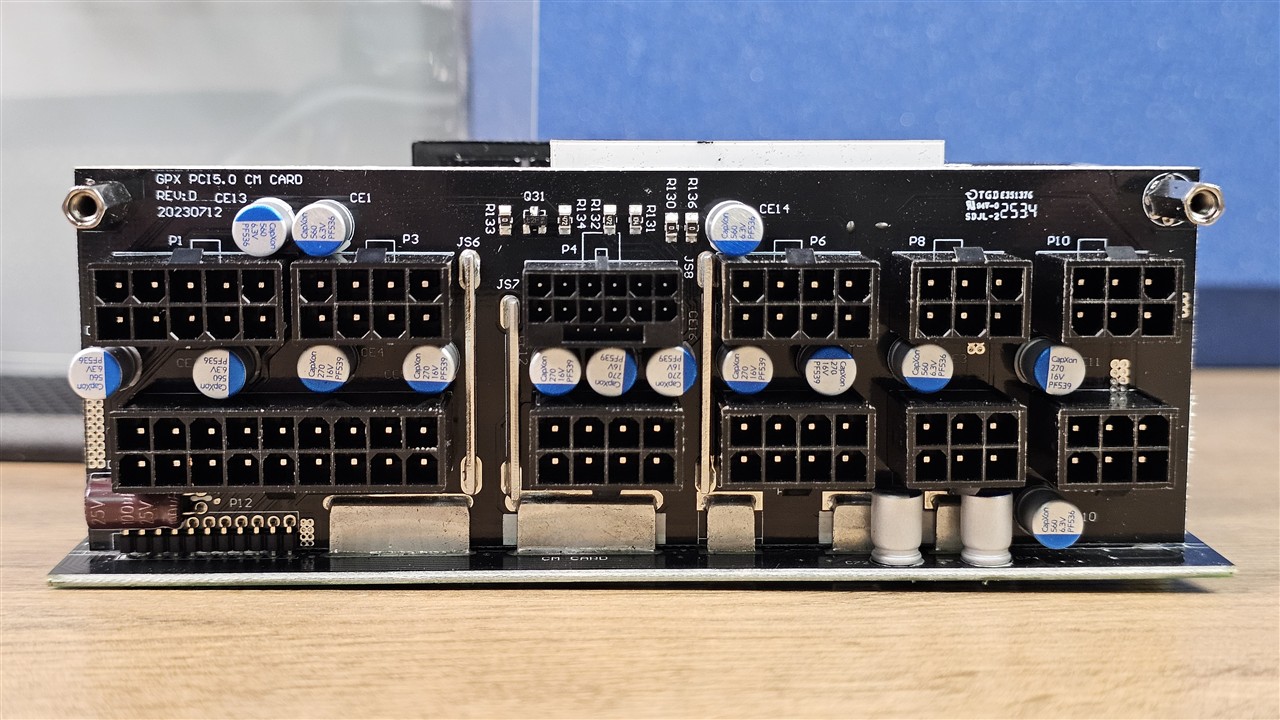

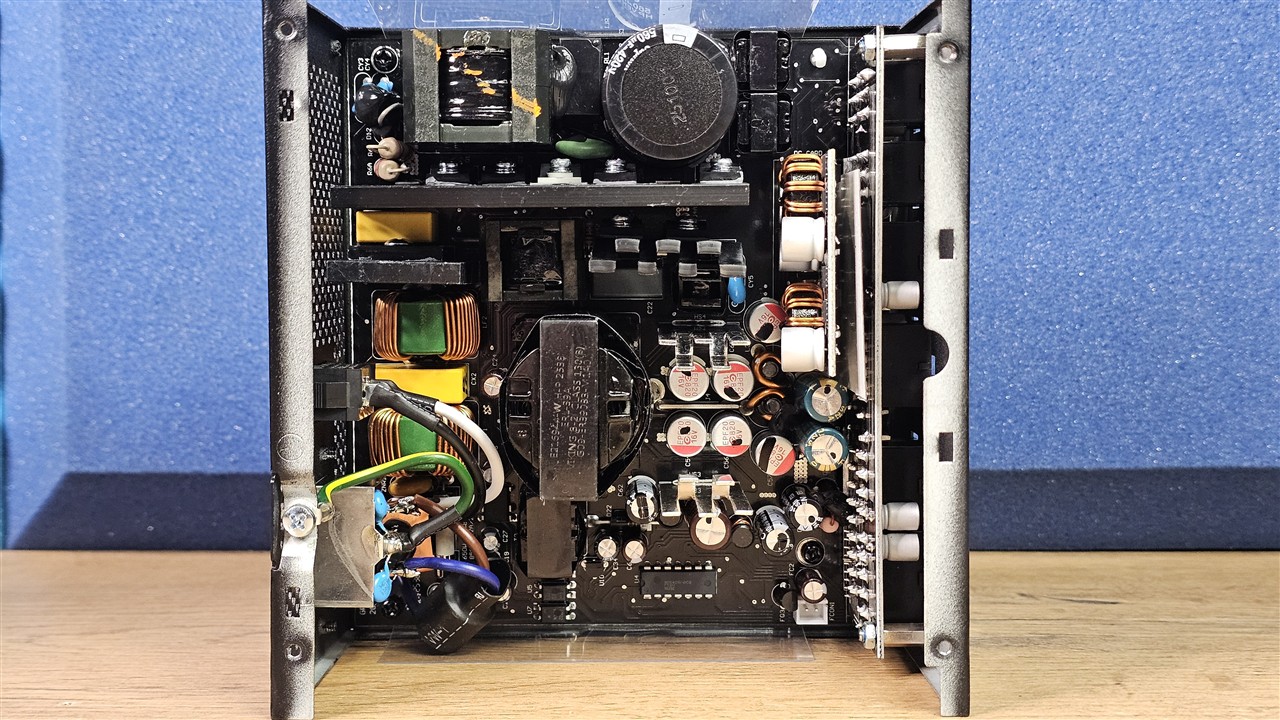

MSI MAG A850GL PCIE5 II bazuje na platformie GPX produkowanej przez CWT. Producent zastosował topologię pełnego mostu z układem rezonansowym LLC oraz synchronicznym prostowaniem linii +12 V i przetwornicami DC-DC dla napięć +3,3 V oraz +5 V. Całość osadzono na dwustronnym laminacie, a modularne okablowanie wyprowadzono na osobnej płytce ze złączami.

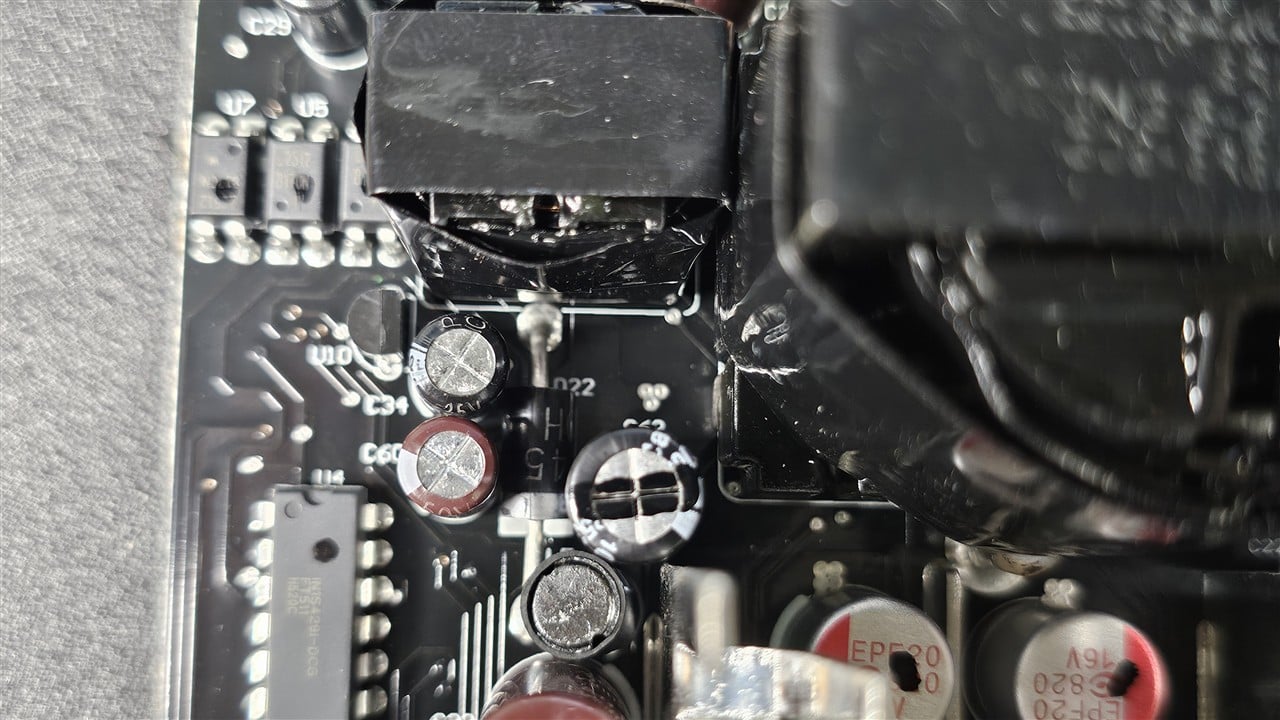

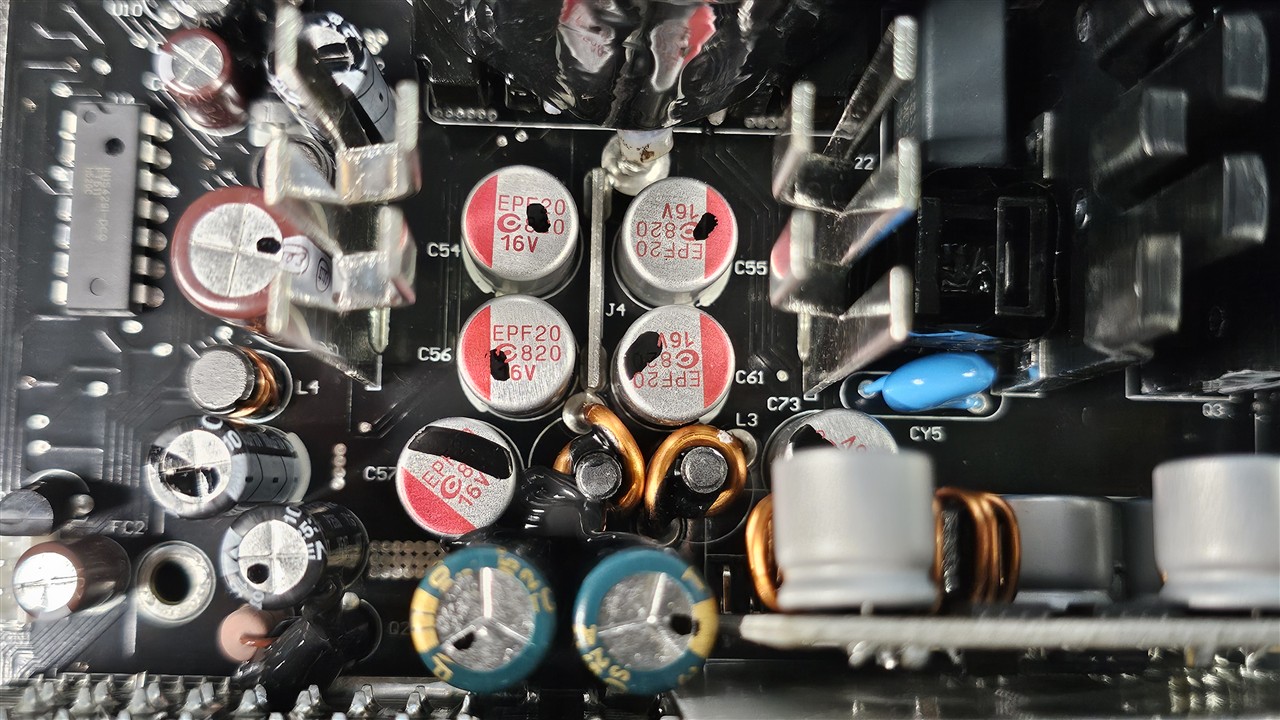

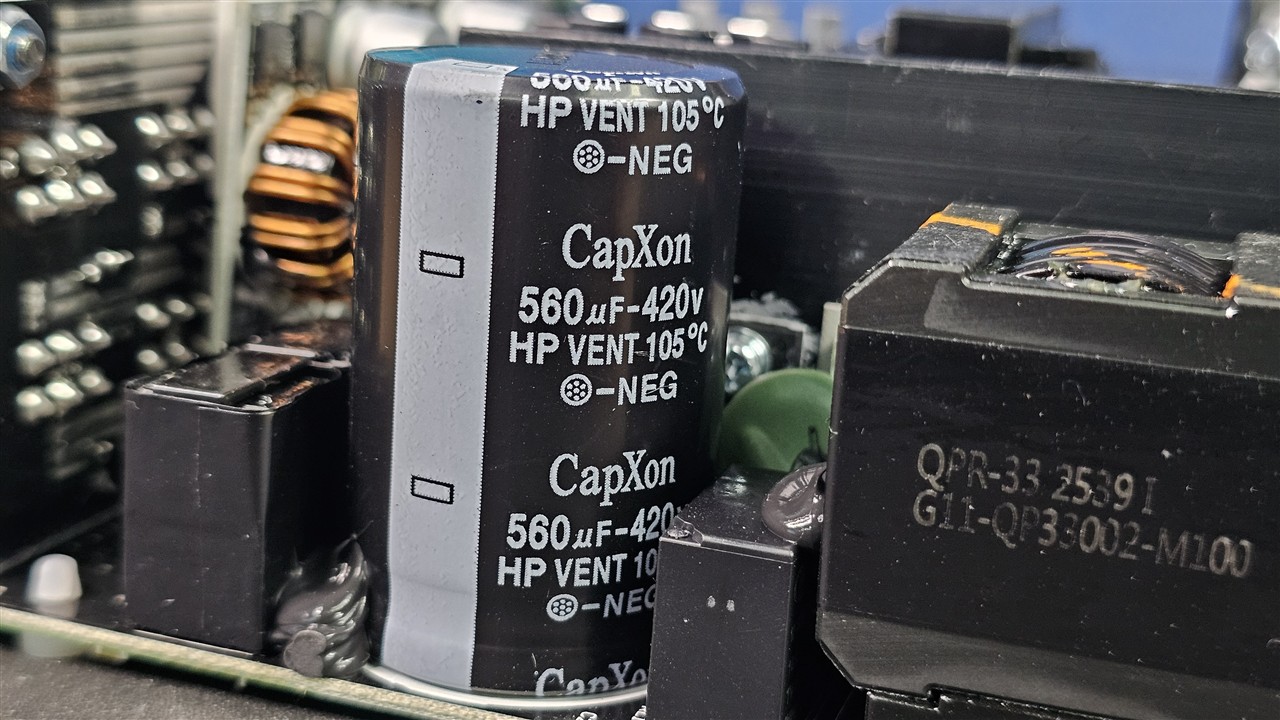

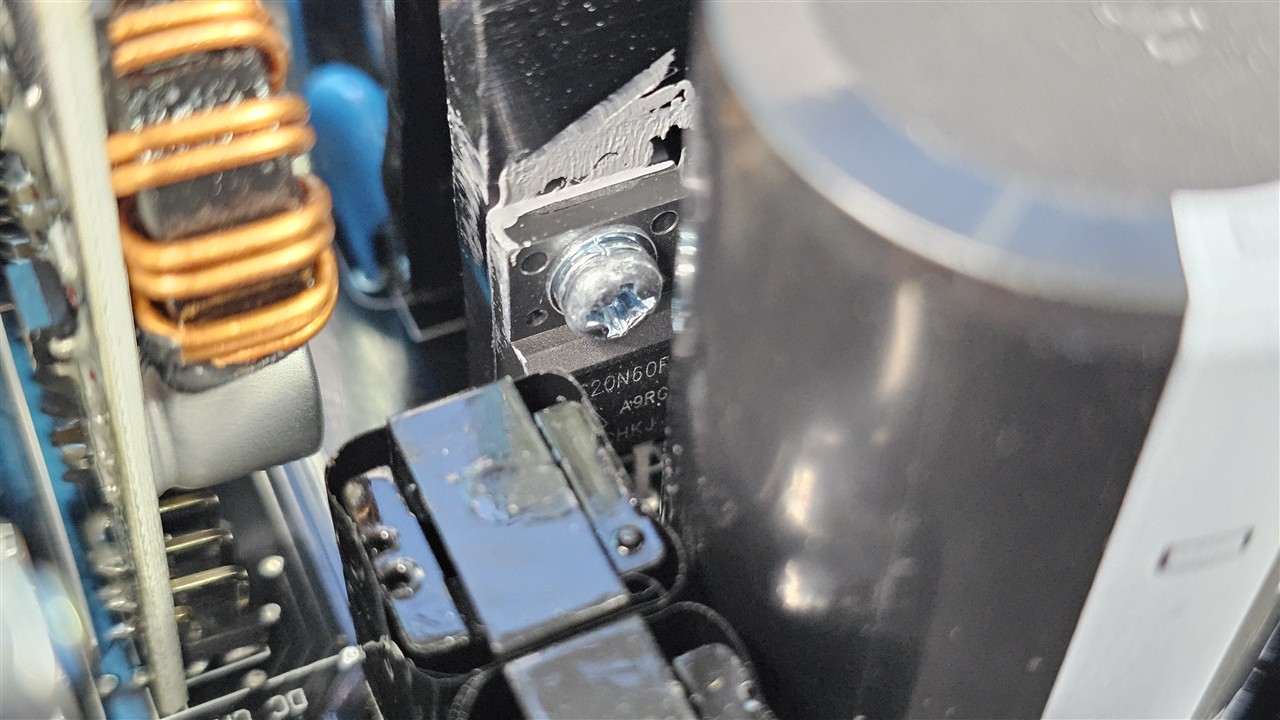

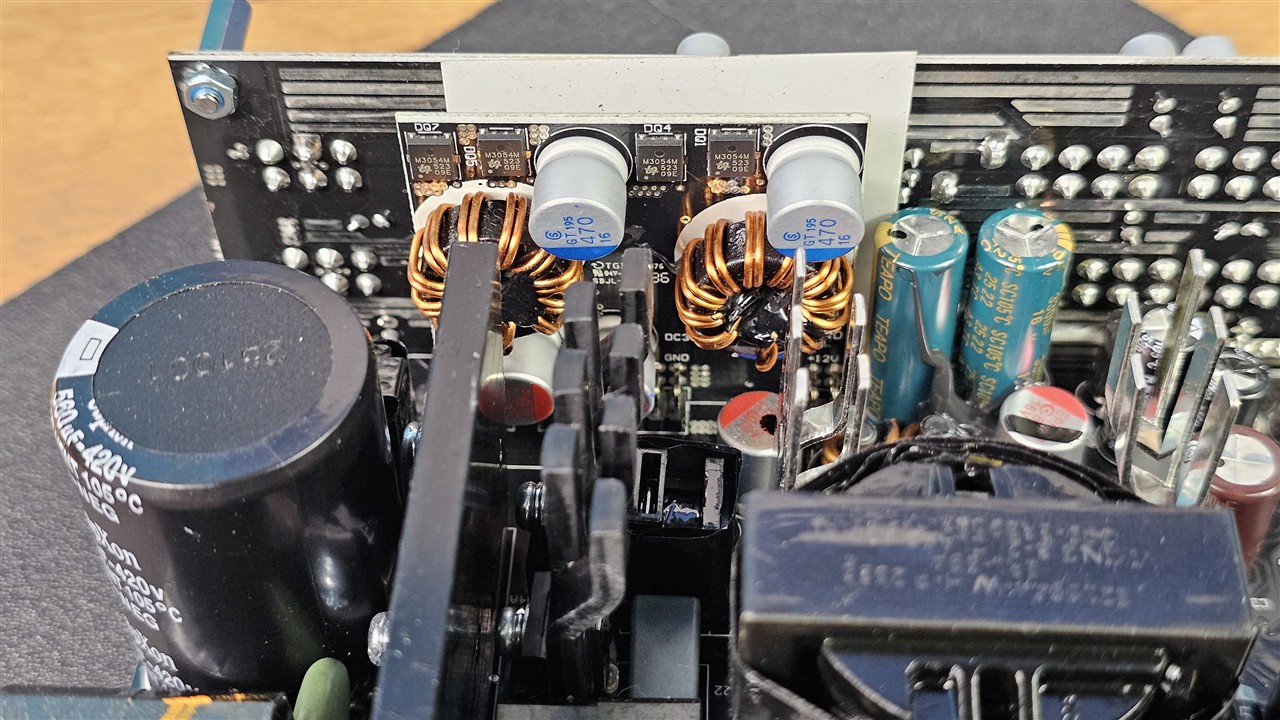

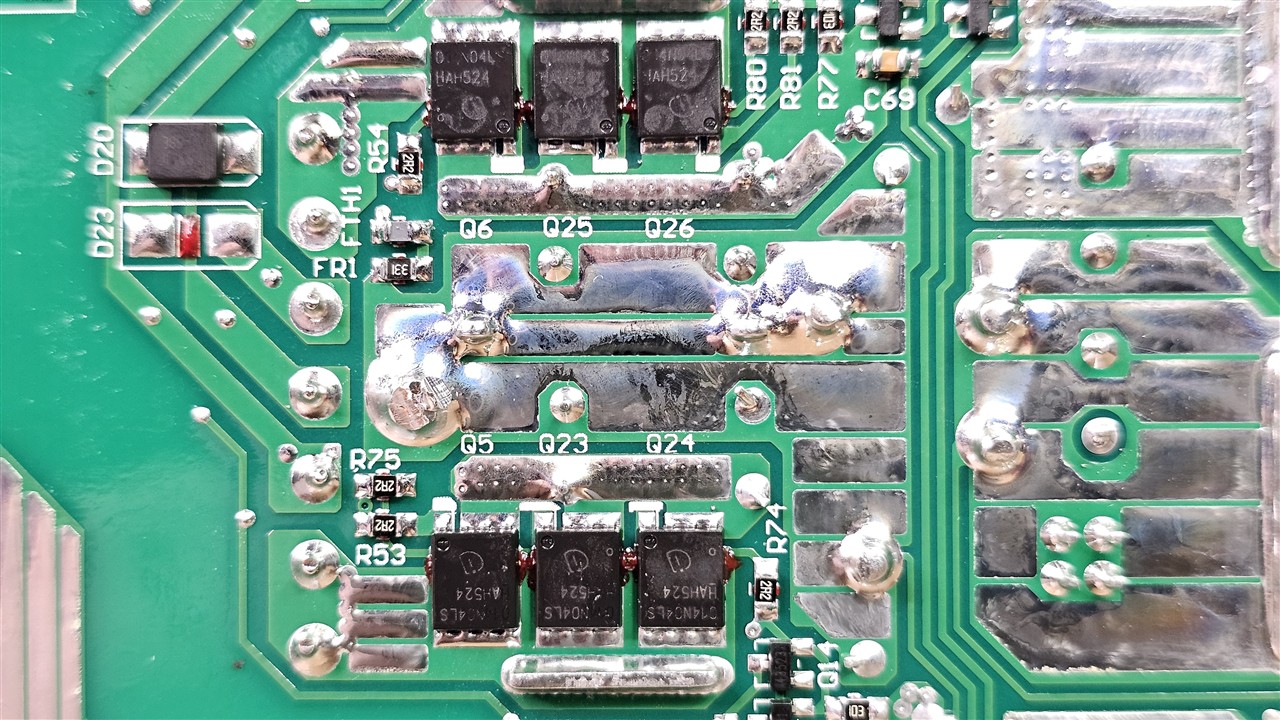

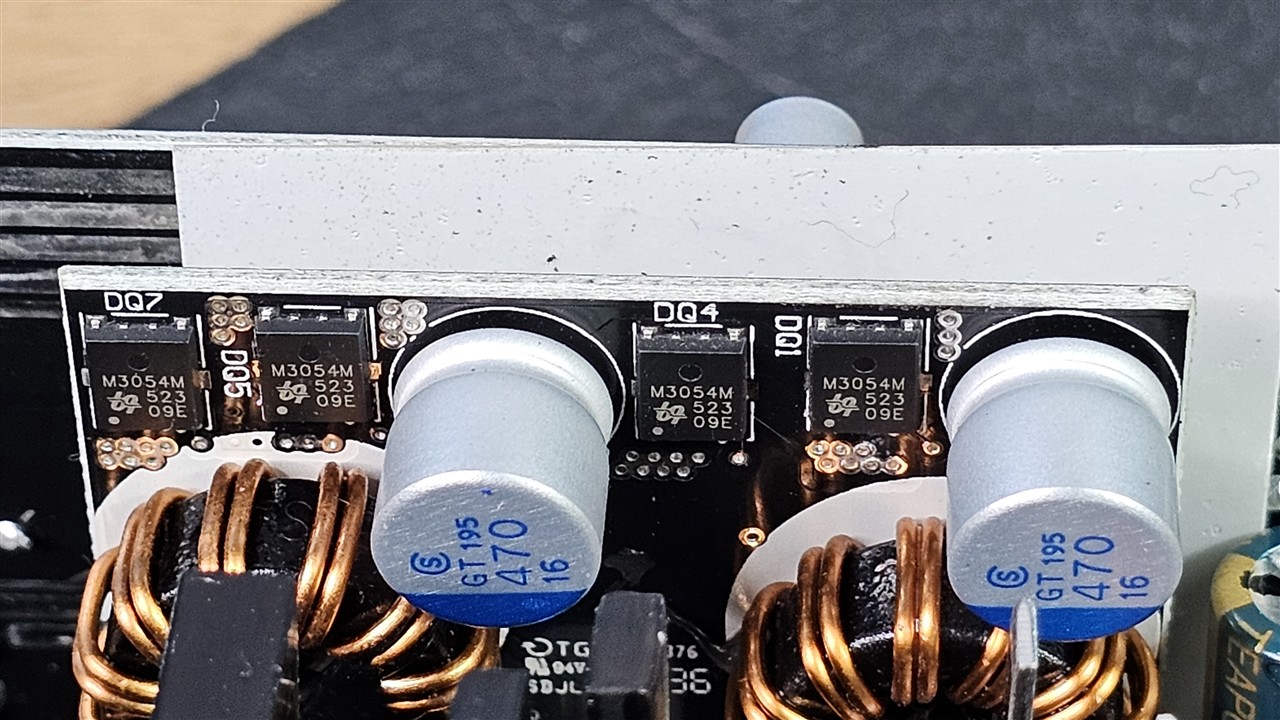

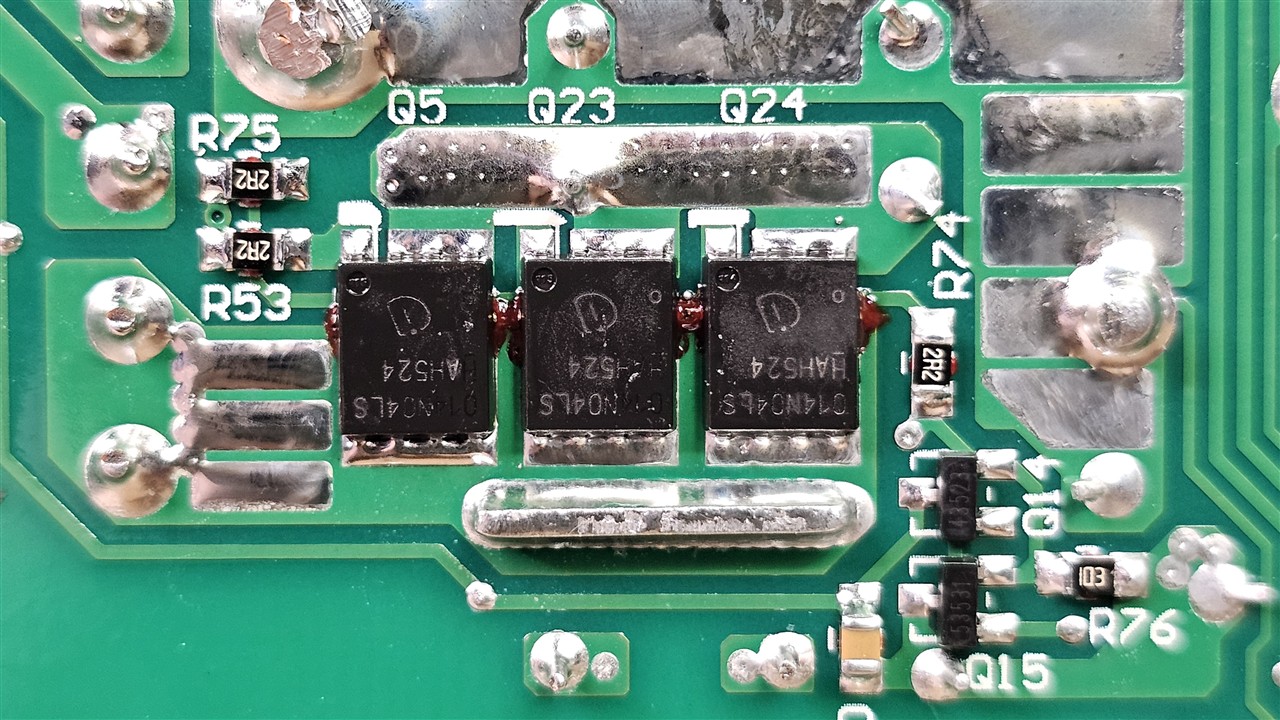

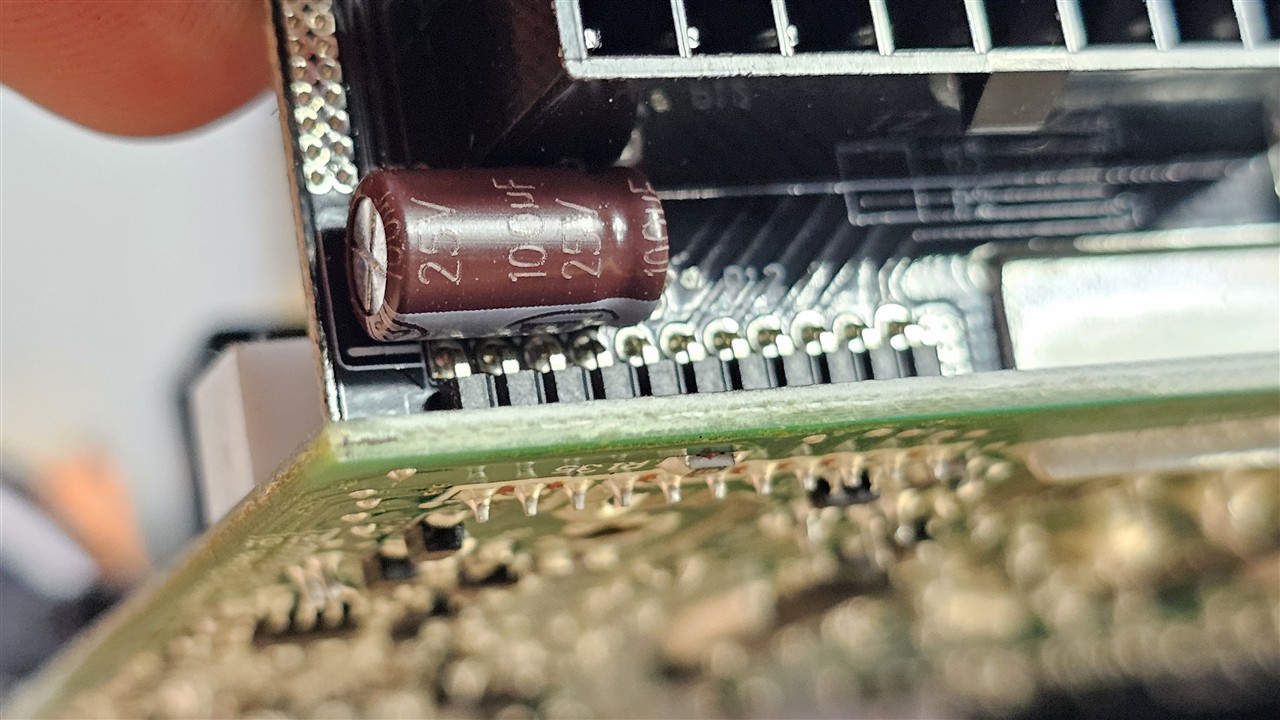

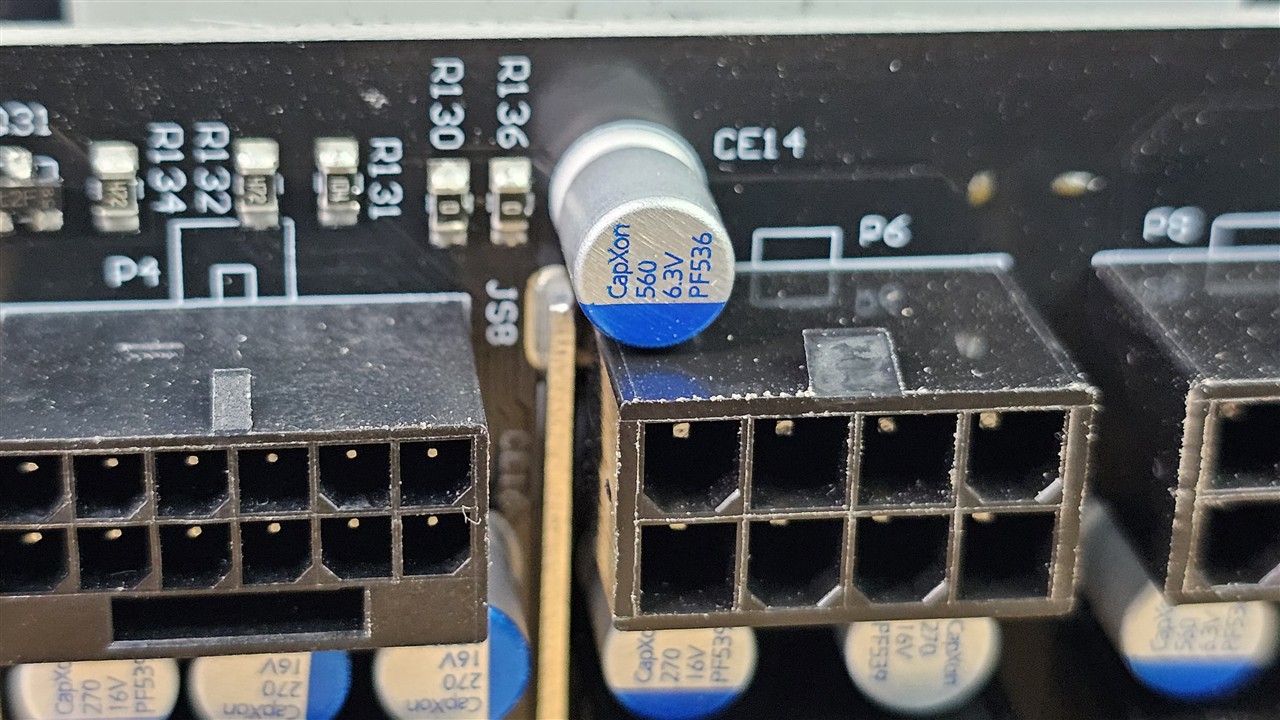

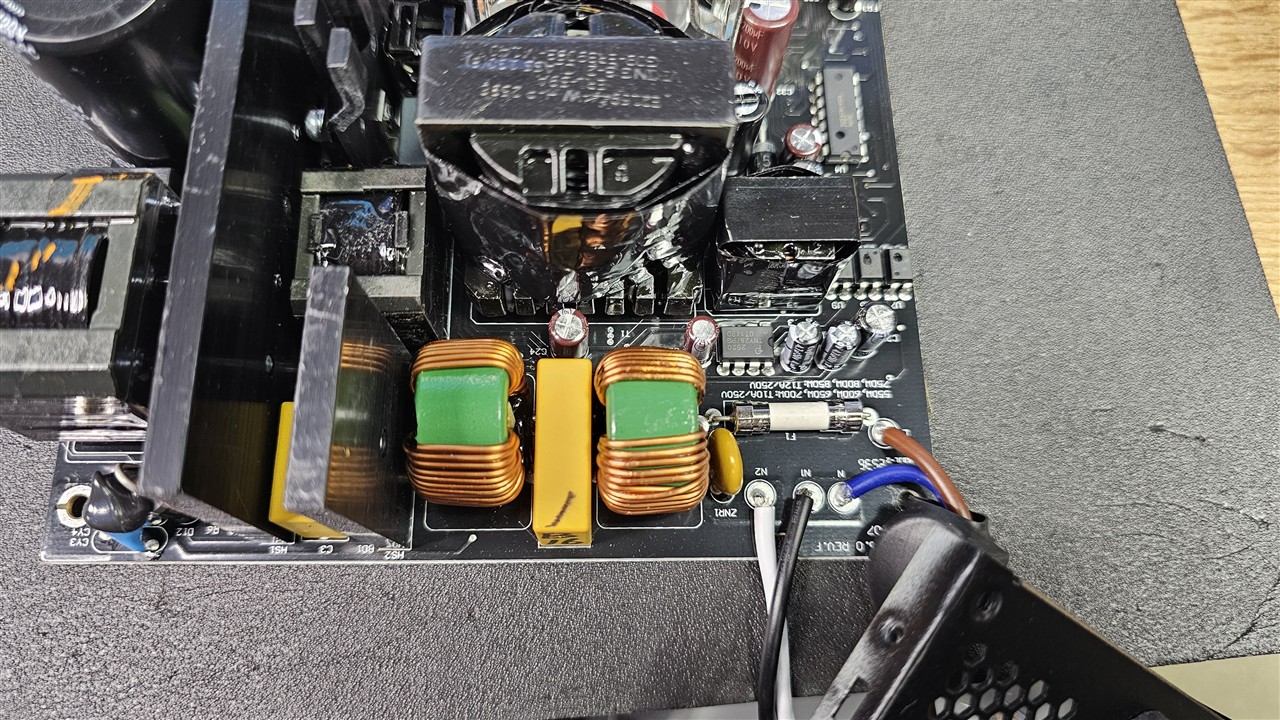

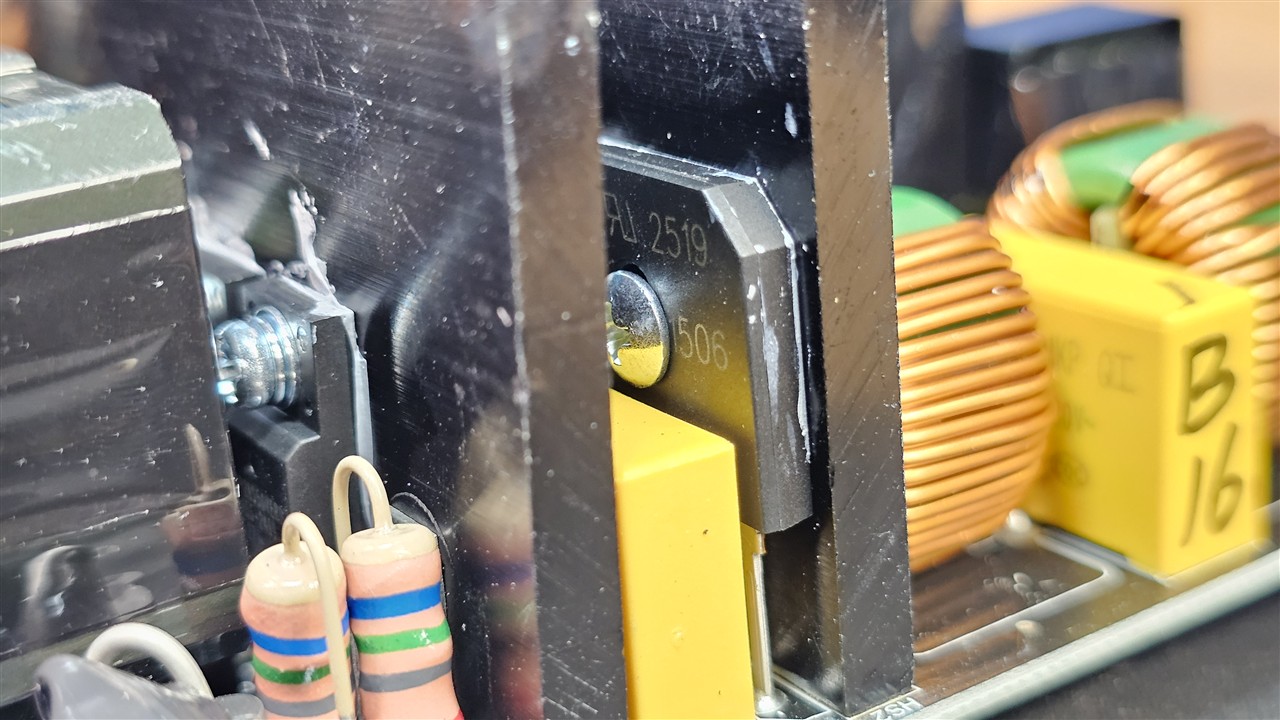

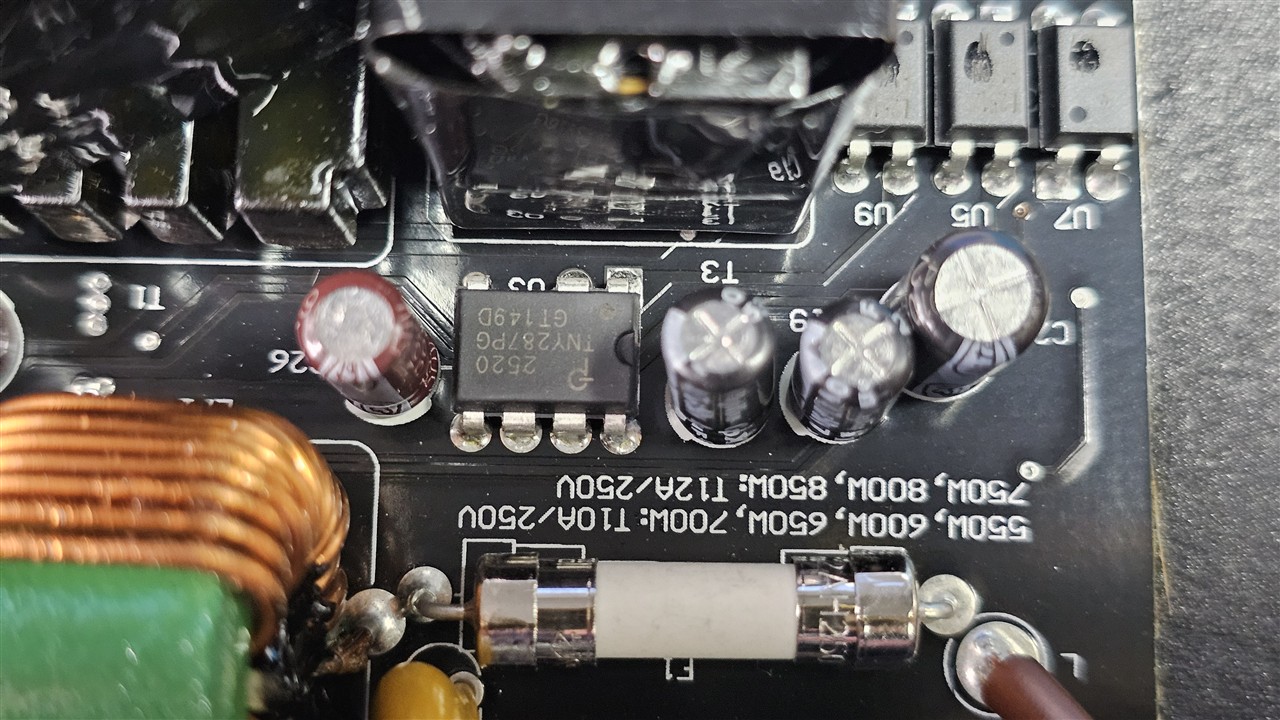

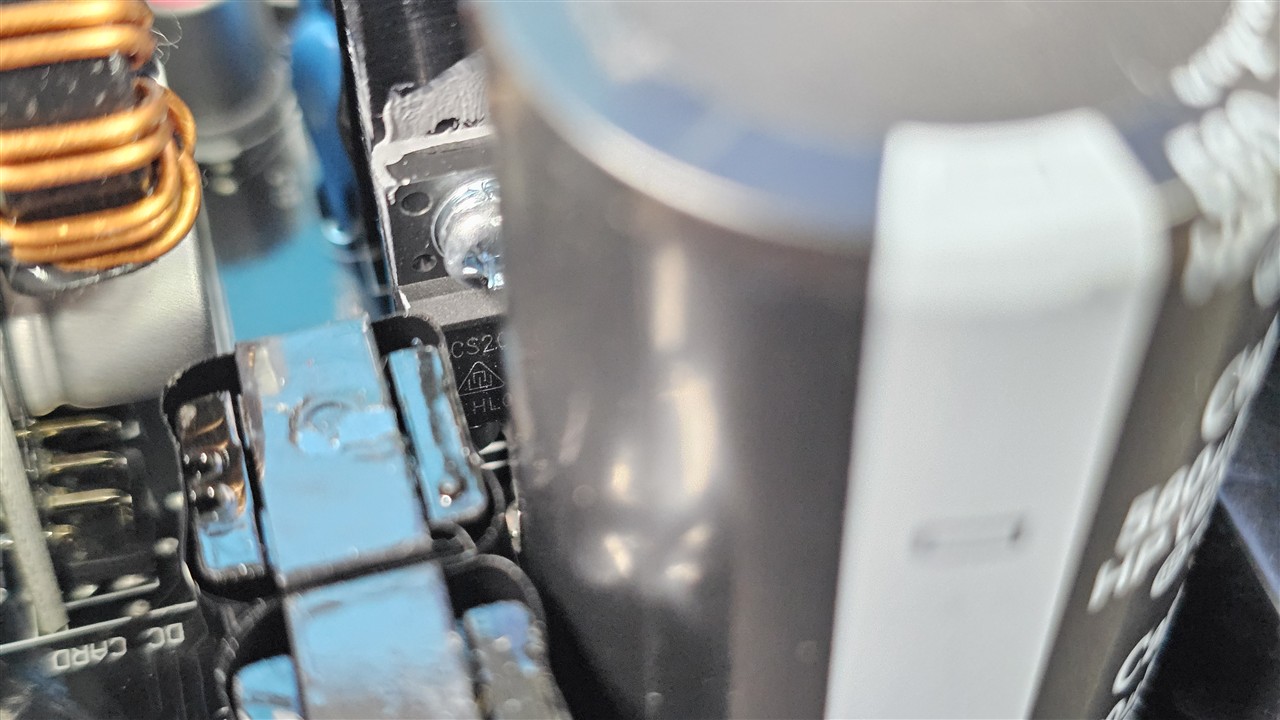

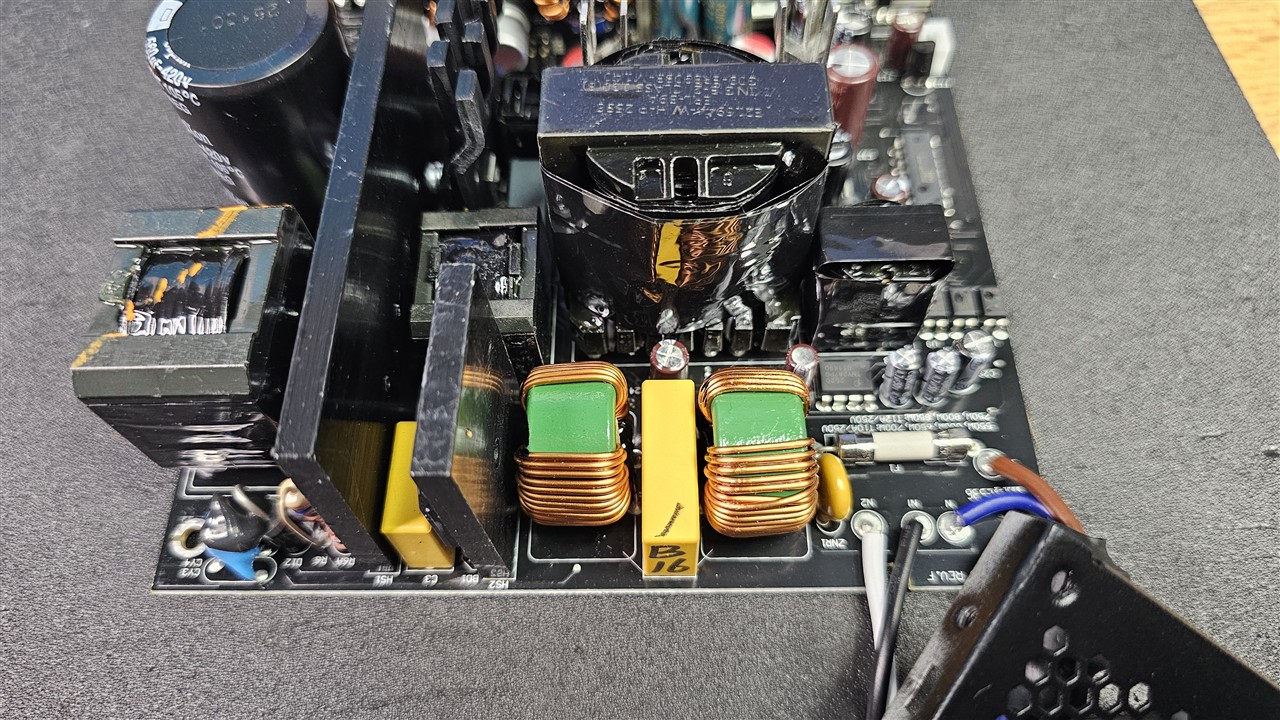

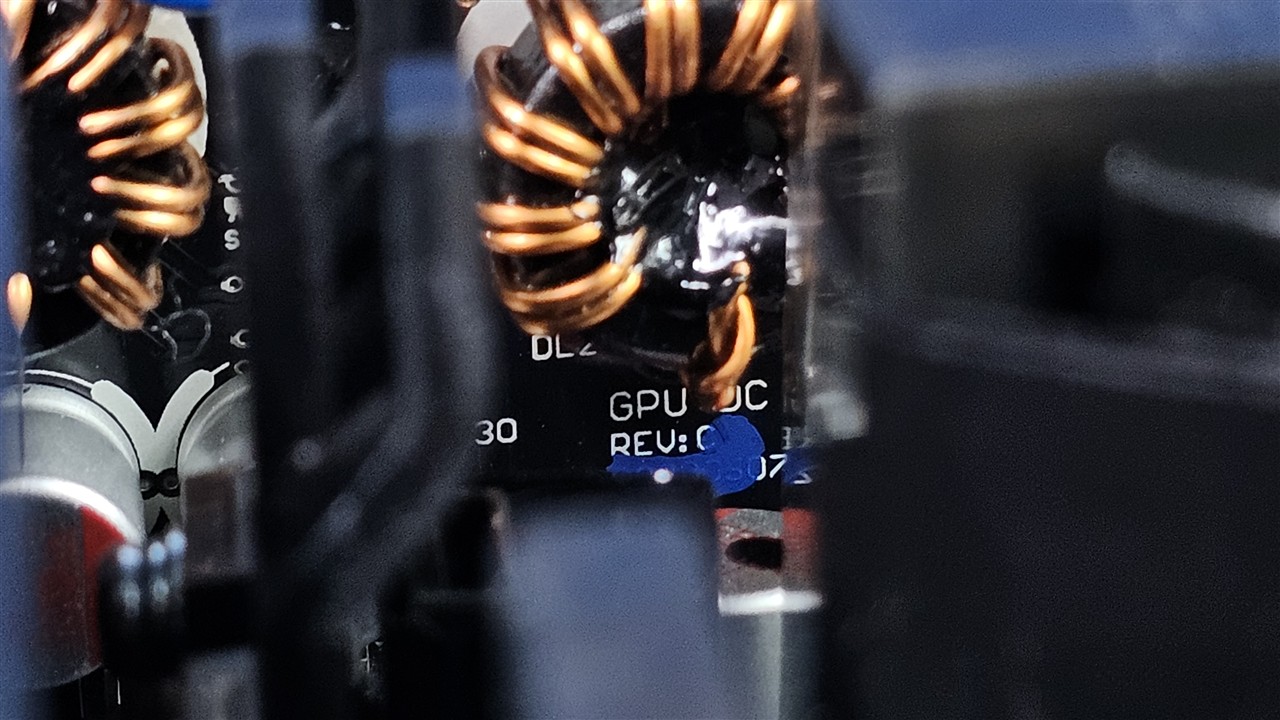

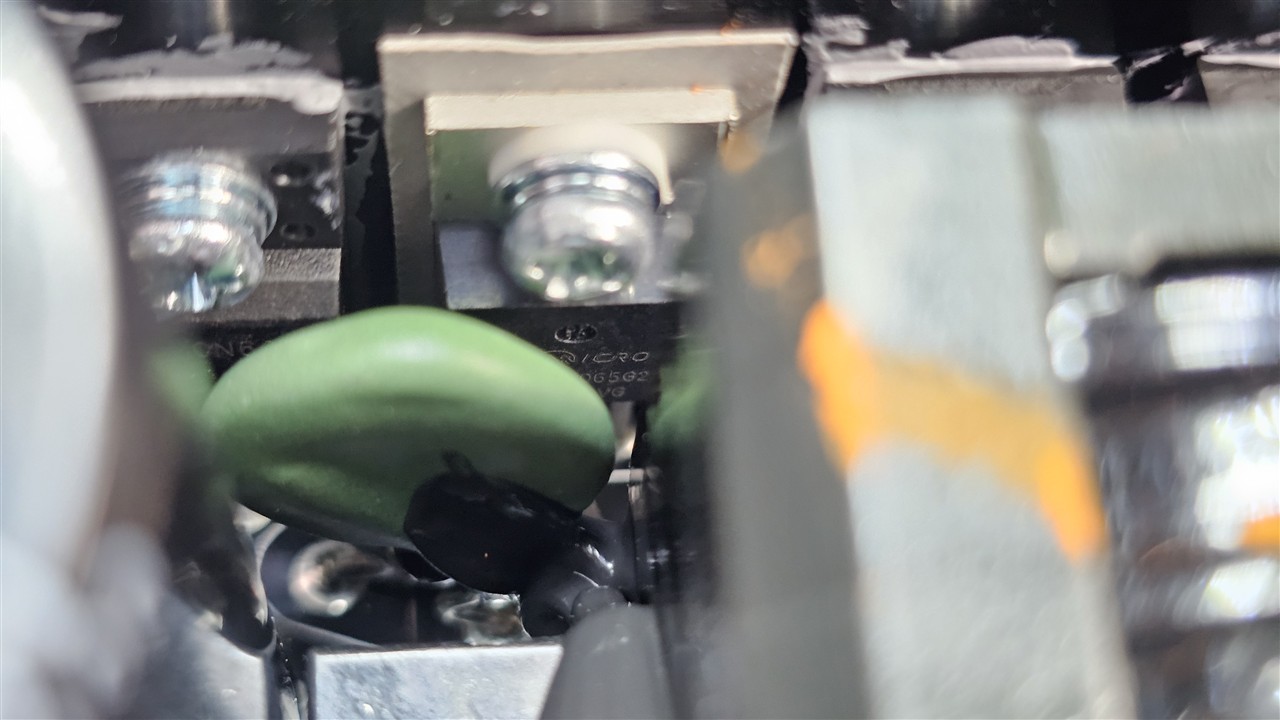

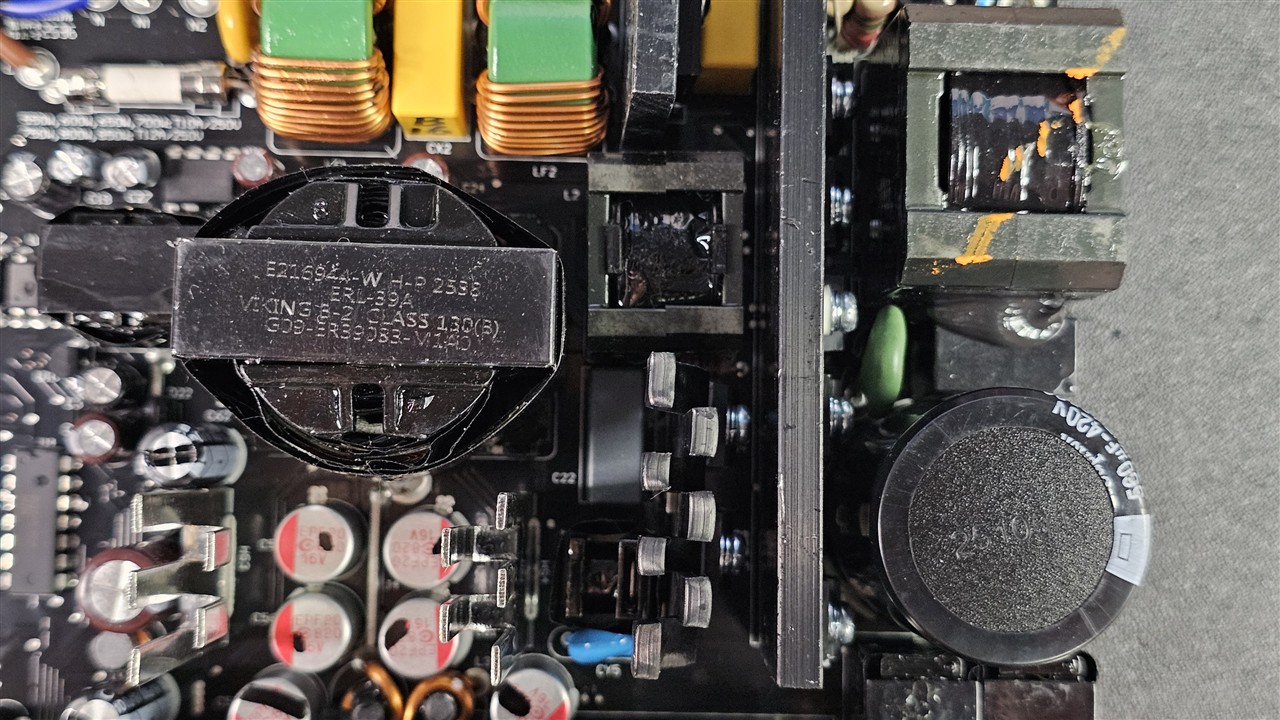

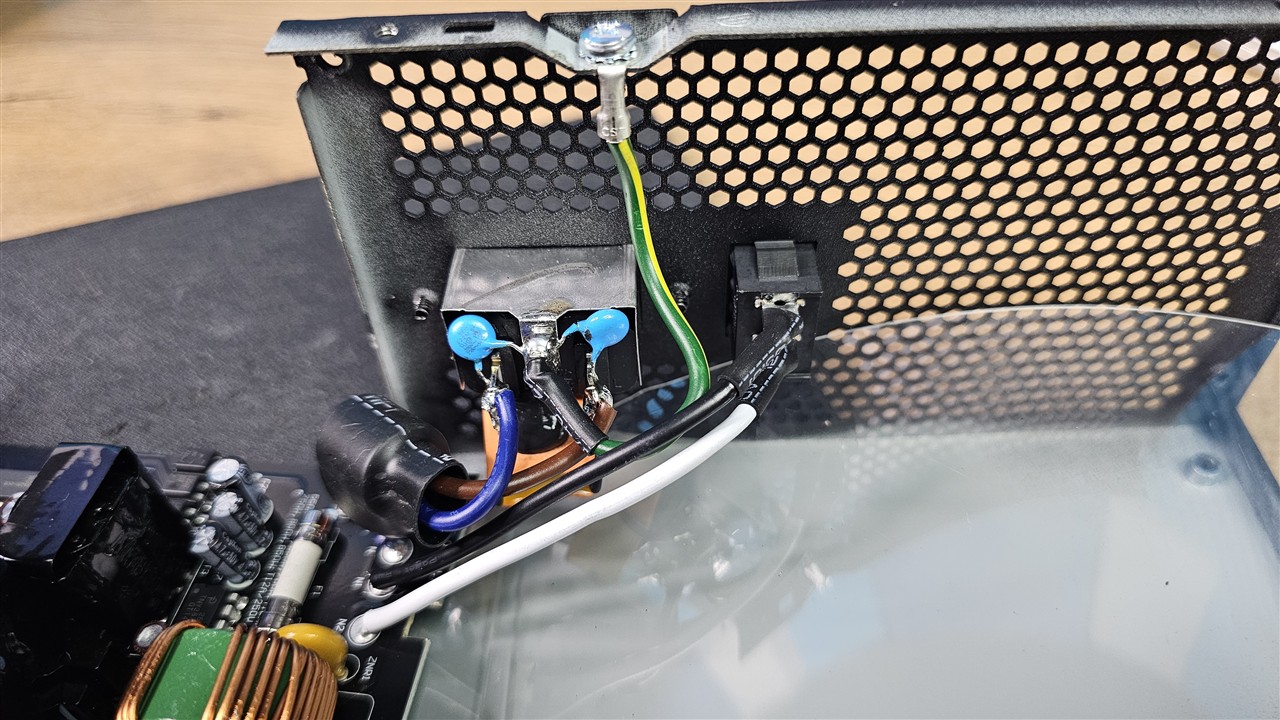

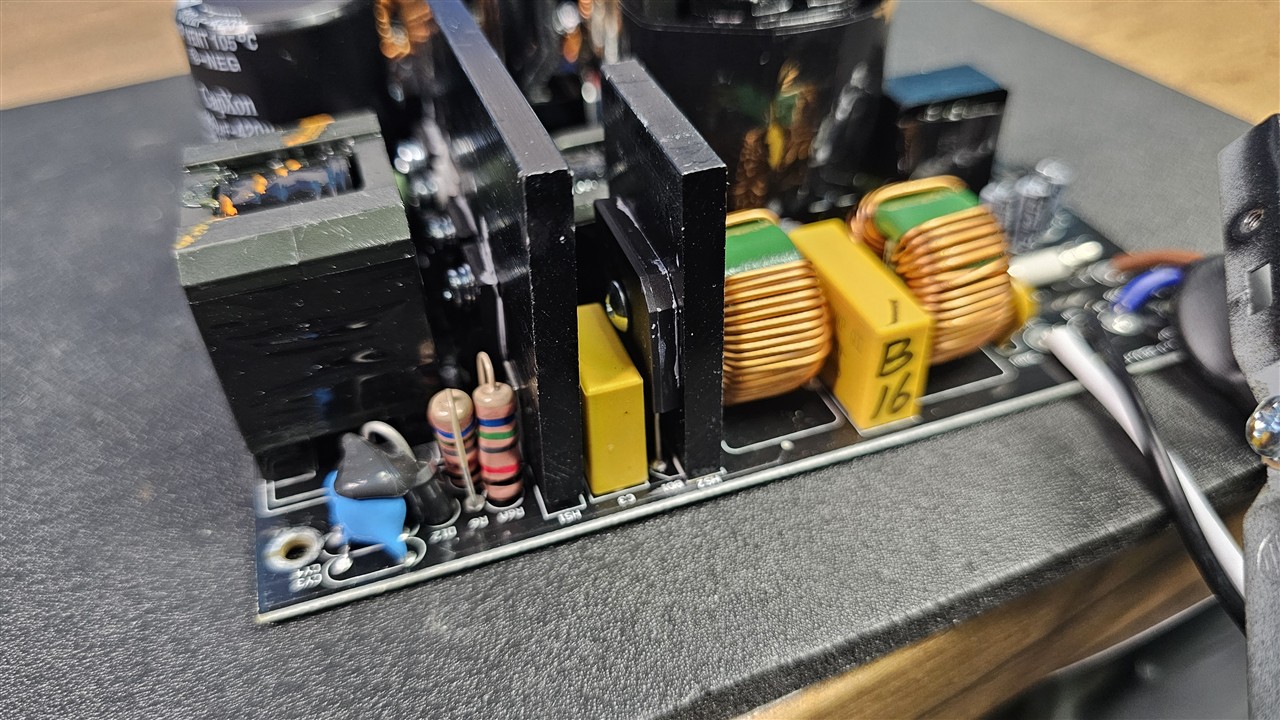

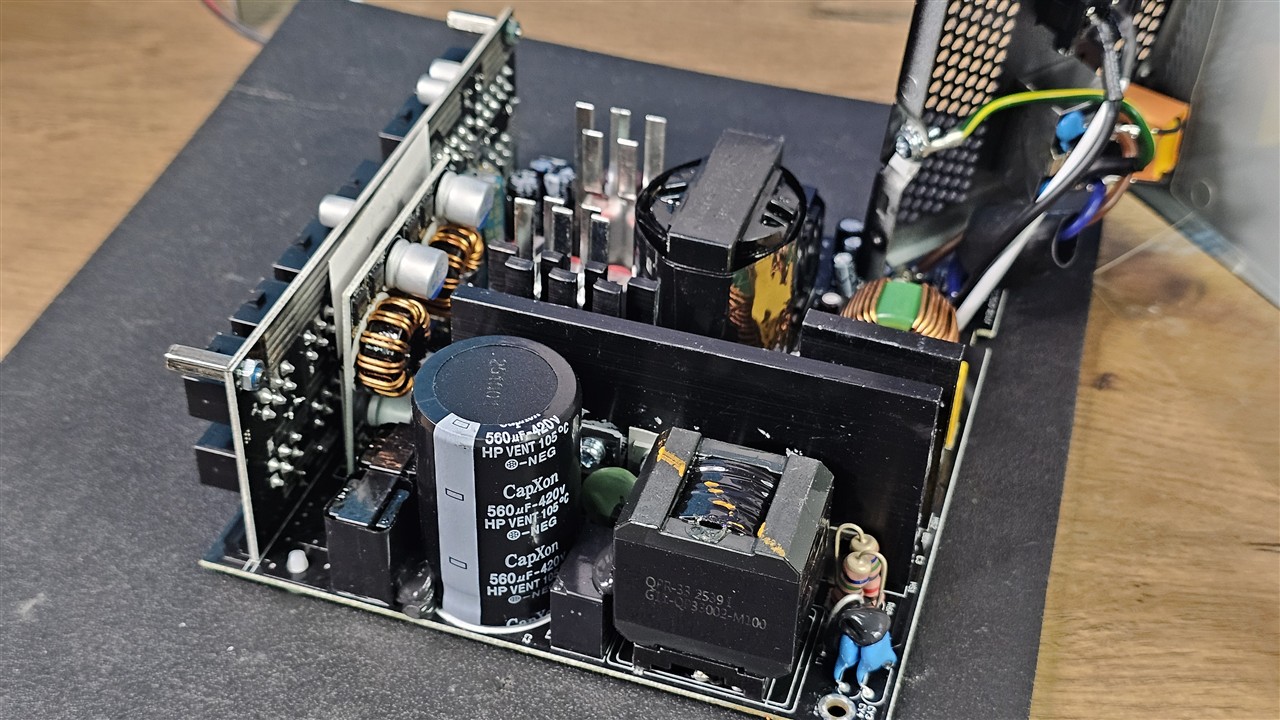

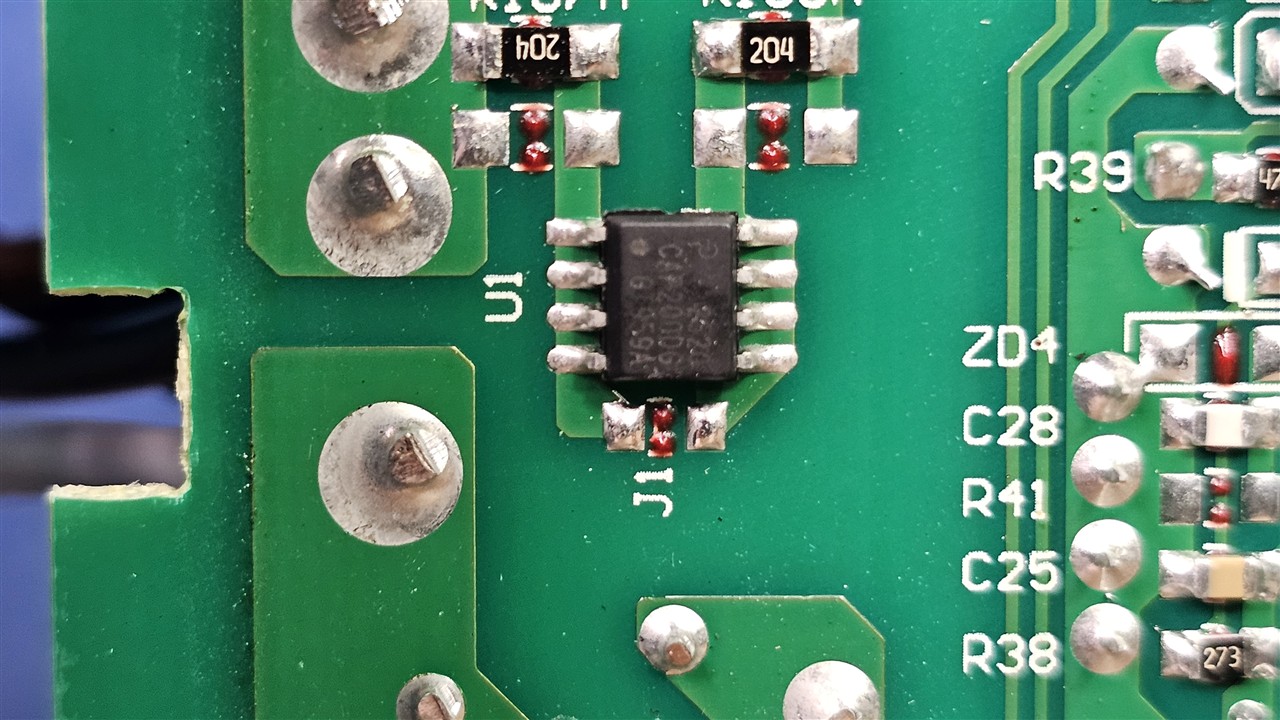

Analizując rozmieszczenie elementów, po lewej stronie umieszczono filtr EMI z kondensatorami X i Y, dwiema cewkami, warystorem MOV oraz układem rozładowania kondensatora X. Dalej znajduje się zabezpieczenie przed prądami rozruchowymi oparte o termistor NTC i przekaźnik, mostek prostowniczy oraz sekcja APFC. Za nią umieszczono cewkę APFC i główny kondensator filtrujący CapXon o pojemności 560 uF, napięciu 420 V i temperaturze pracy do 105 °C. W dalszej części pracuje sekcja kluczowania w topologii pełnego mostu oraz układ rezonansowy LLC. Za transformatorem głównym, po stronie wtórnej, znajduje się synchroniczny prostownik linii +12 V, a obok przetwornice DC-DC dla napięć +3,3 V i +5 V. Przy płytce modularnego okablowania dodano również kondensatory wspomagające filtrację napięć wyjściowych.

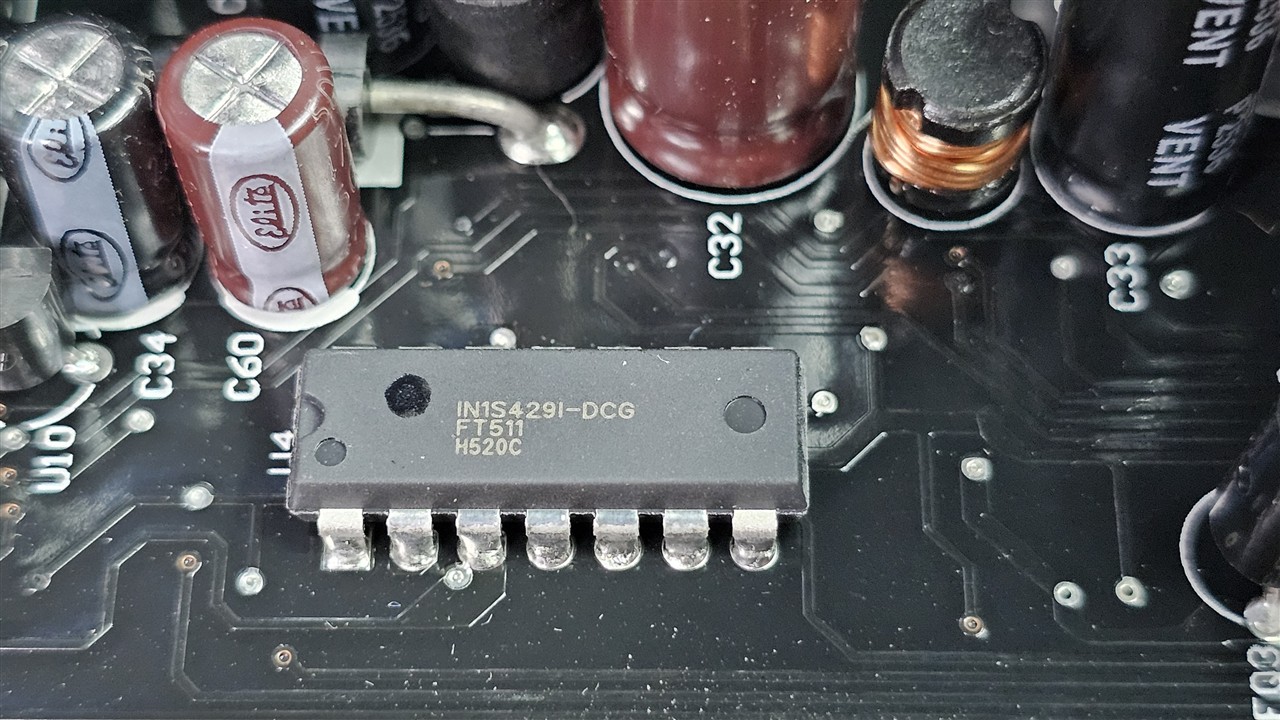

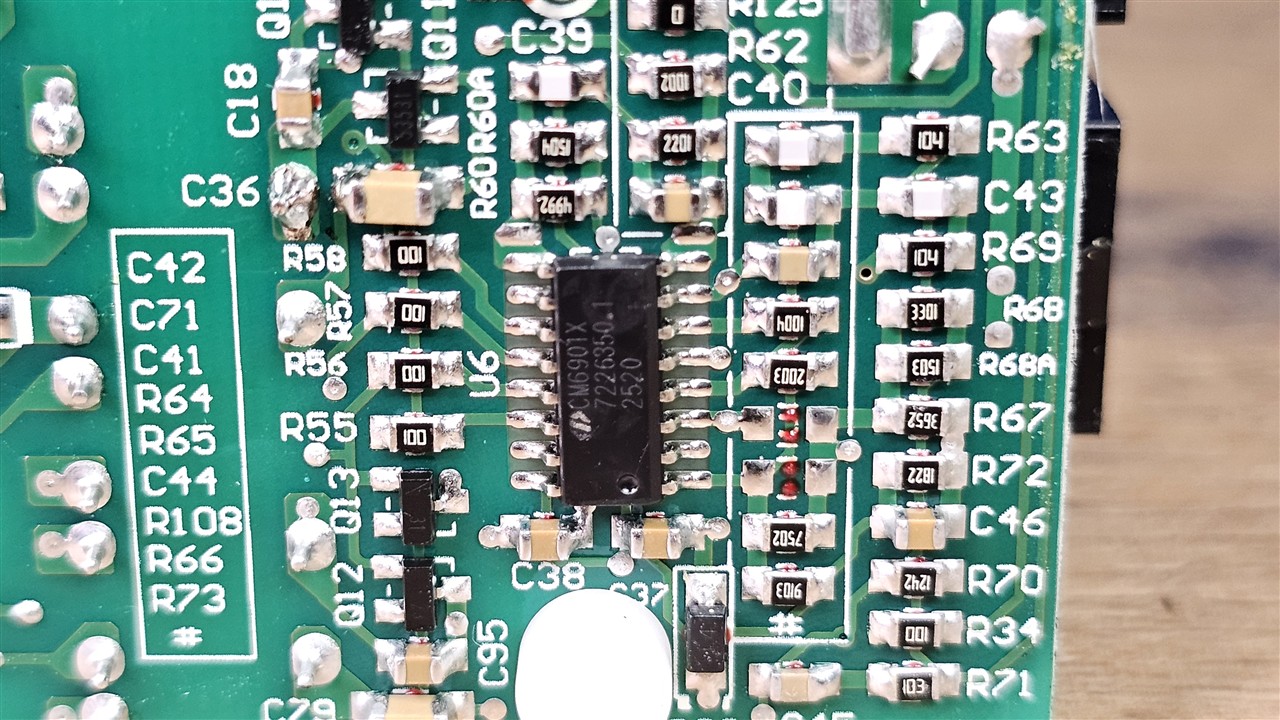

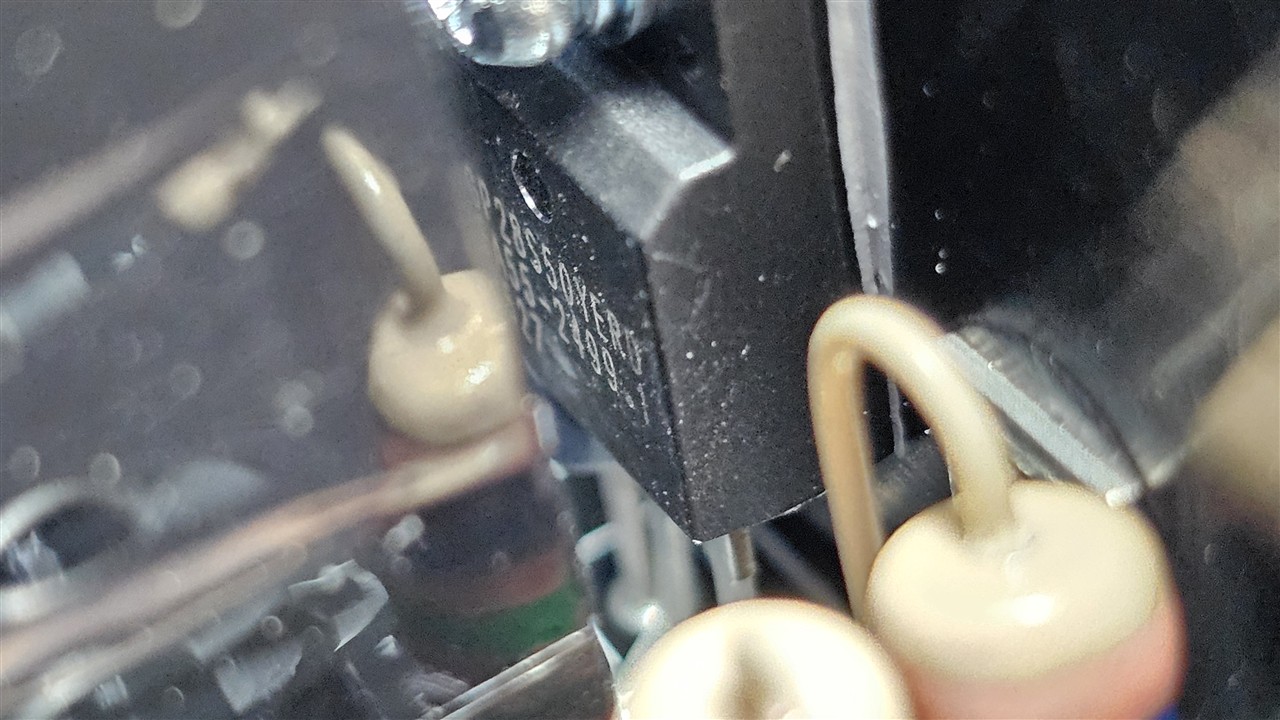

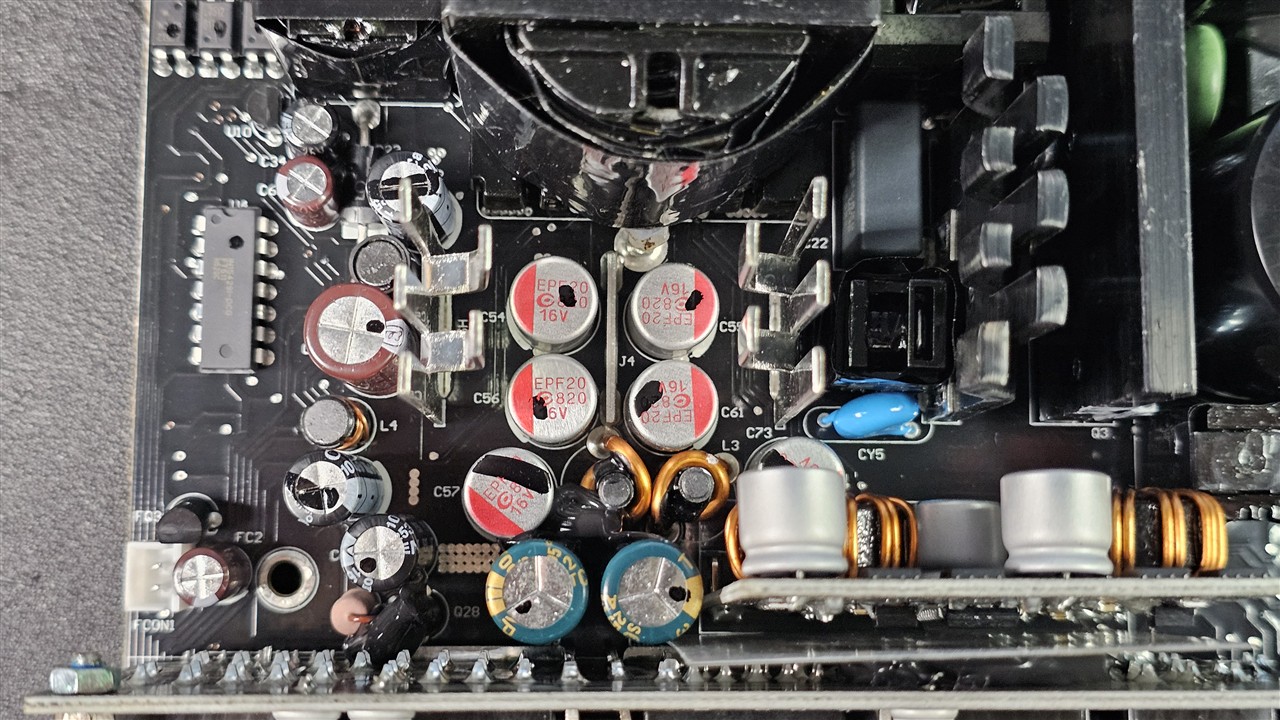

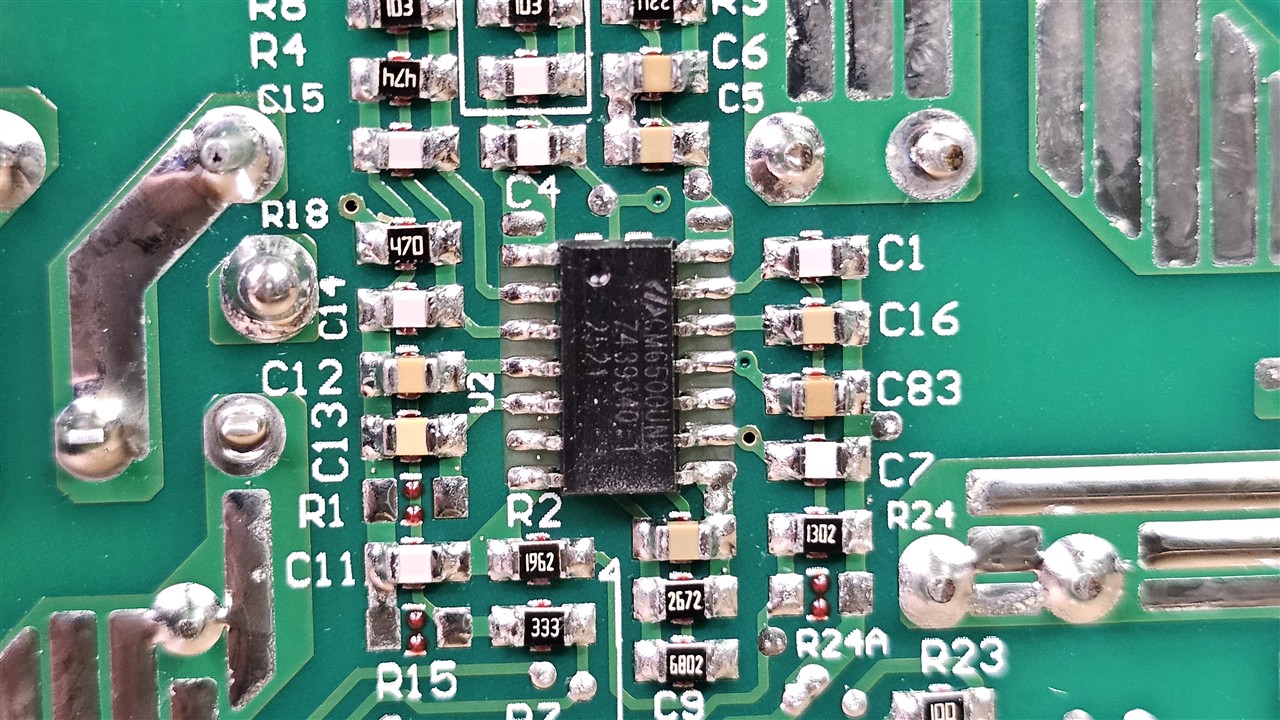

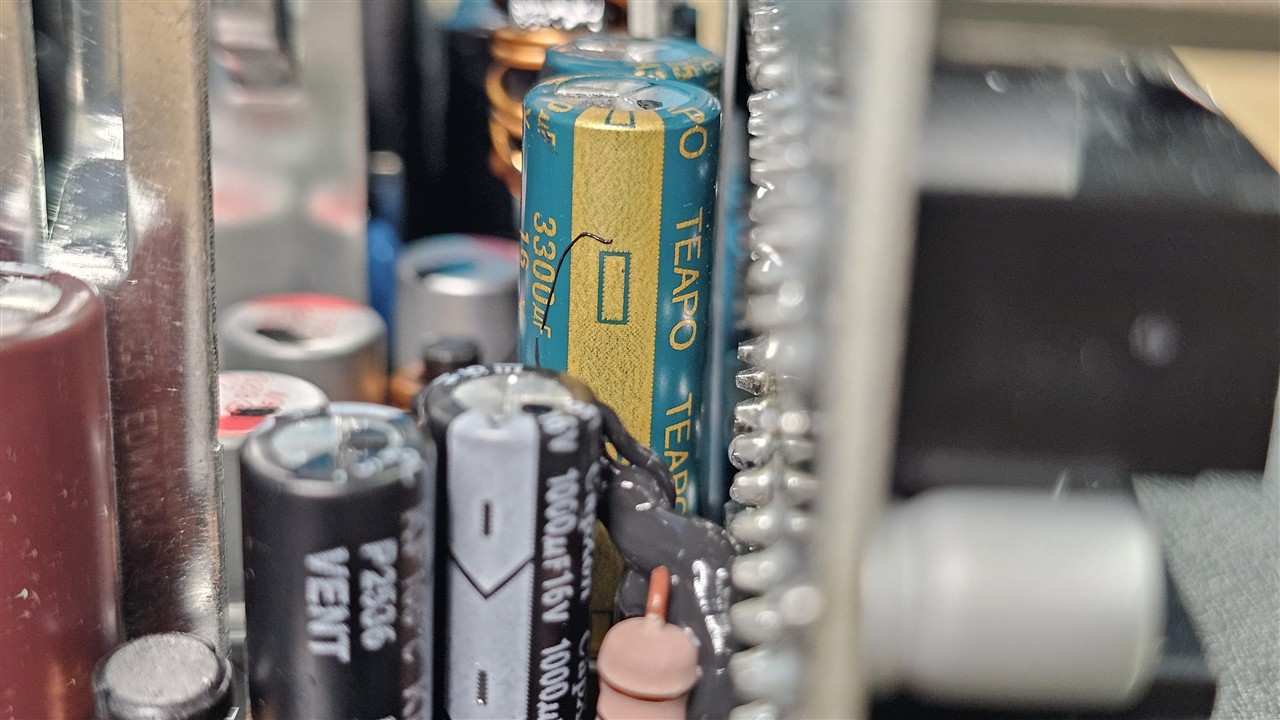

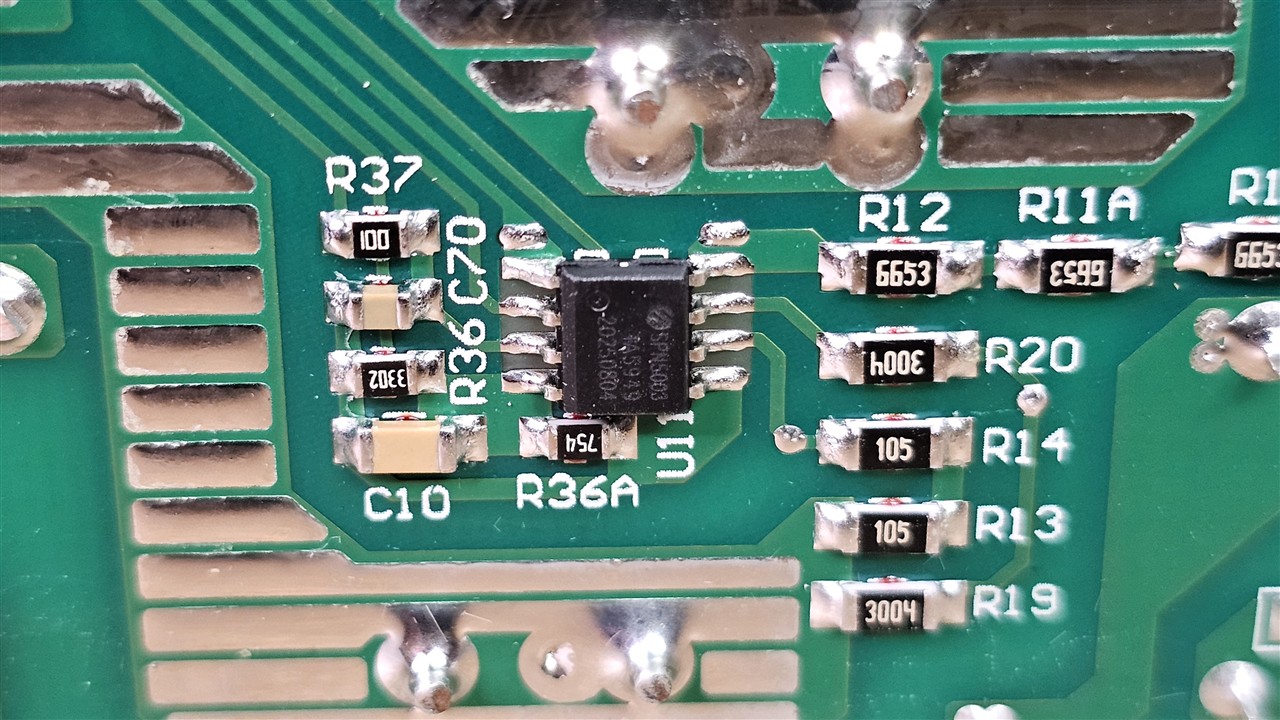

Lista komponentów pokazuje, że MSI zastosowało platformę CWT z kontrolerami Champion, tranzystorami Infineon po stronie wtórnej oraz kondensatorami elektrolitycznymi Elite i CapXon. Kondensatory aluminiowo-polimerowe również pochodzą od CapXon.

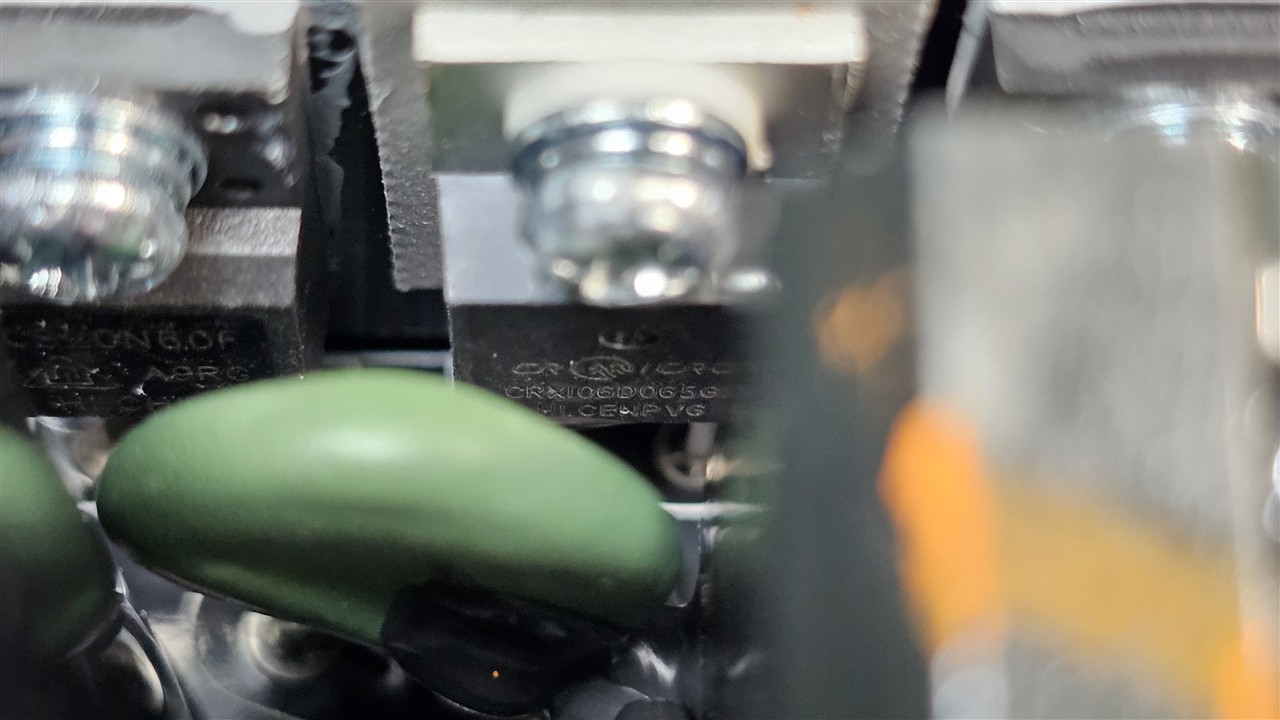

Strona pierwotna:

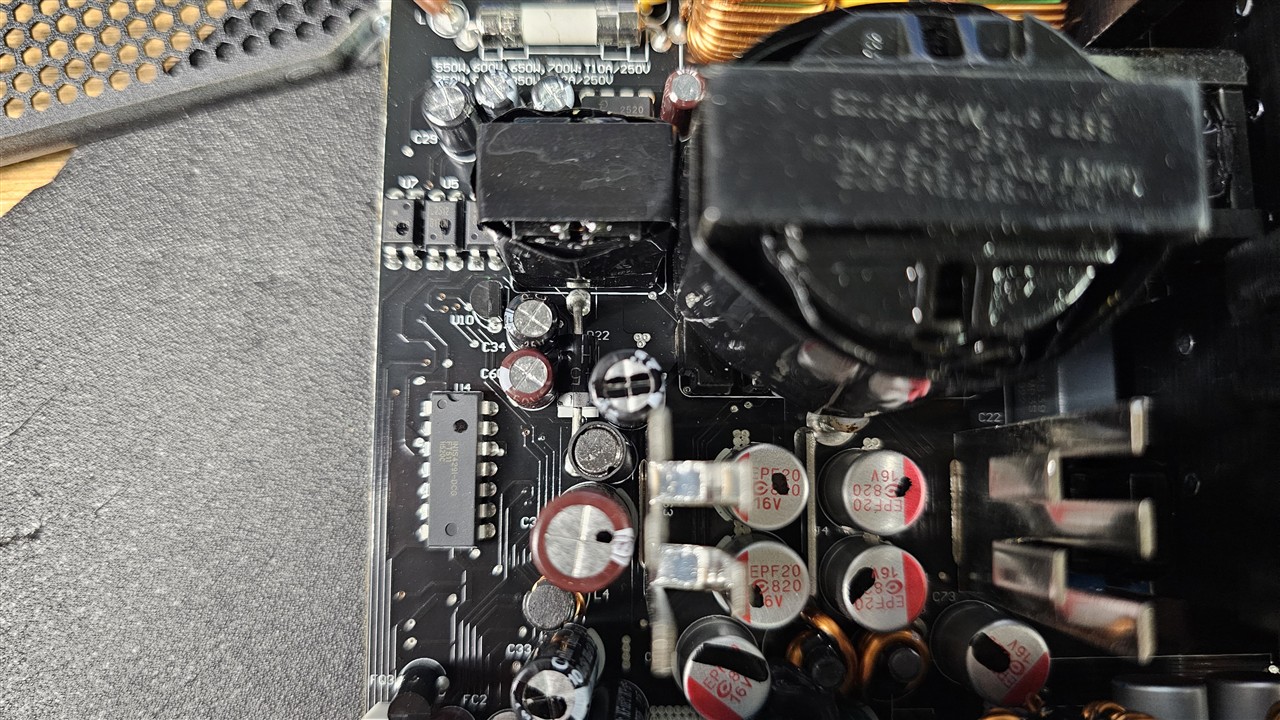

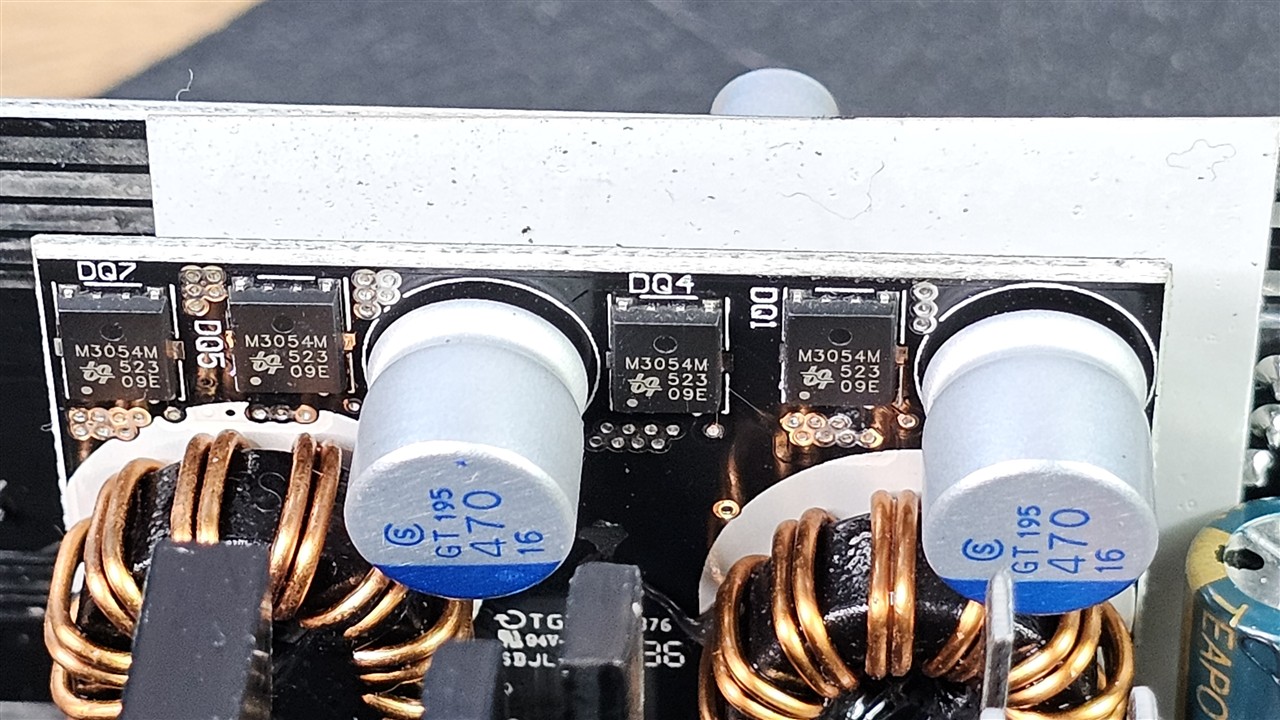

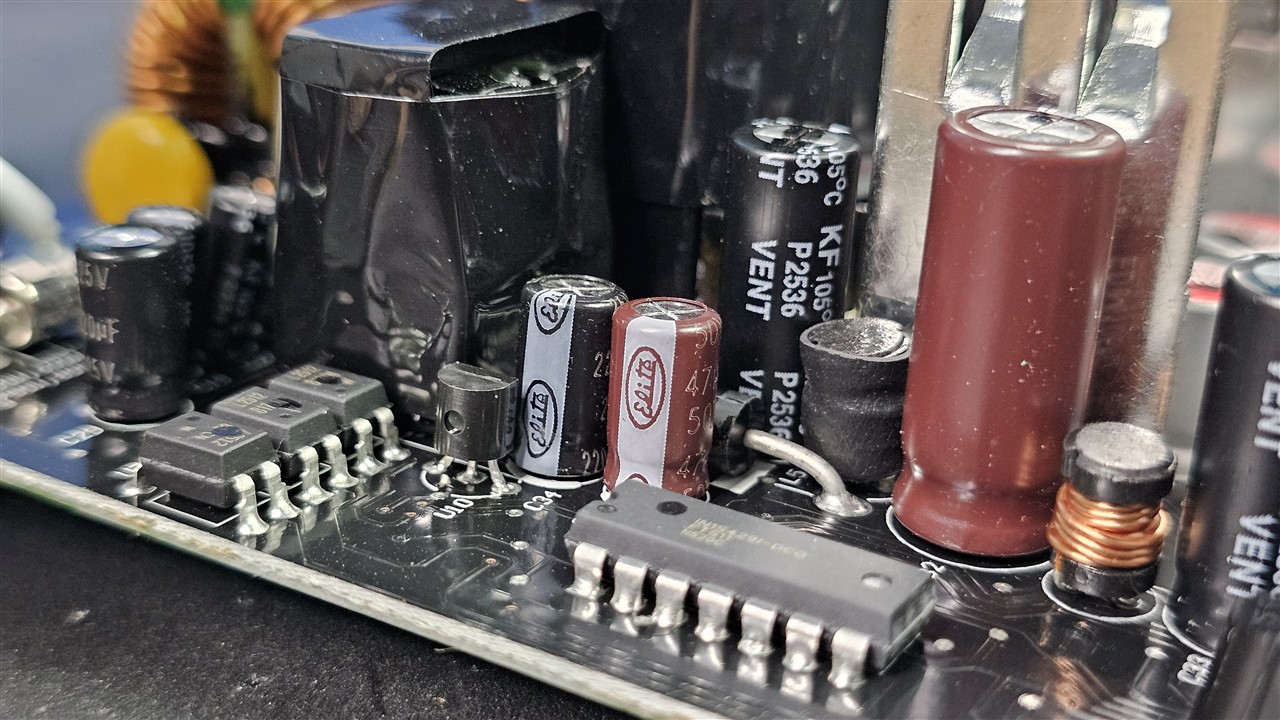

Strona wtórna:
