Thermaltake Toughpower GF3 1000 W - test zasilacza z ATX 3.0 i PCIe 5.0

Thermaltake Toughpower GF3 1000 W - Analiza termowizyjna kamerą FLIR

Kamera termowizyjna zainstalowana w uleFone Armor 9 pozwala na badanie wielu punktów jednocześnie, wykorzystując wiele różnych filtrów. Wykonałem kilka zdjęć od strony wentylatora oraz od spodu PSU w dwóch scenariuszach - na obciążeniu 100% oraz zaraz po wyłączeniu PSU, po teście w hot boxie. Taka analiza może uzewnętrznić wady konstrukcyjne, potencjalne miejsca oszczędności, jak na przykład zbyt słabe tranzystory, które się przegrzewają i osiągają bardzo wysokie temperatury czy zastosowanie niewystarczającego systemu chłodzenia elektroniki.

100% obciążenia

1.
2.

  Poprzedni   Następny

Hot box

1.
2.

  Poprzedni   Następny

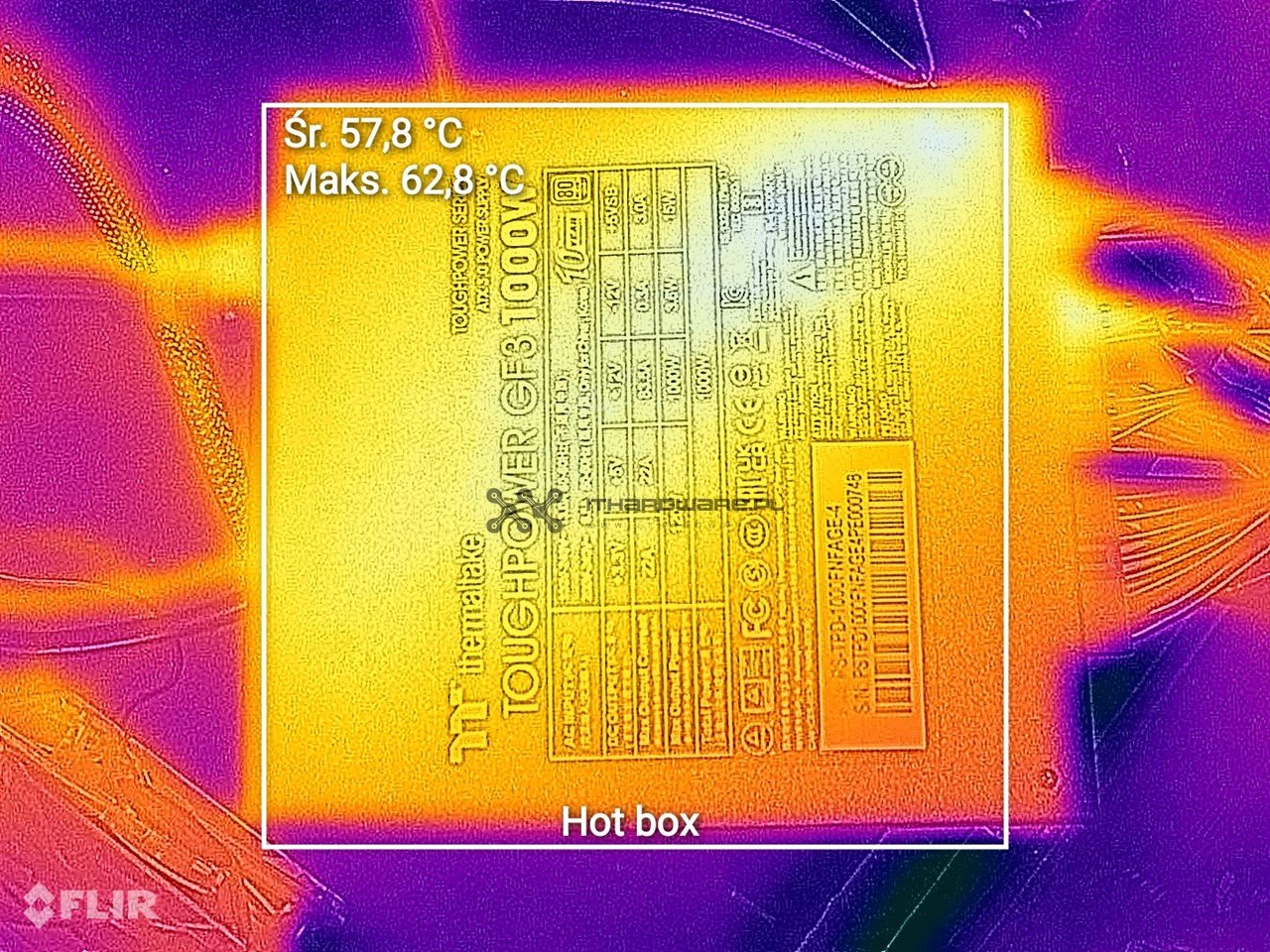

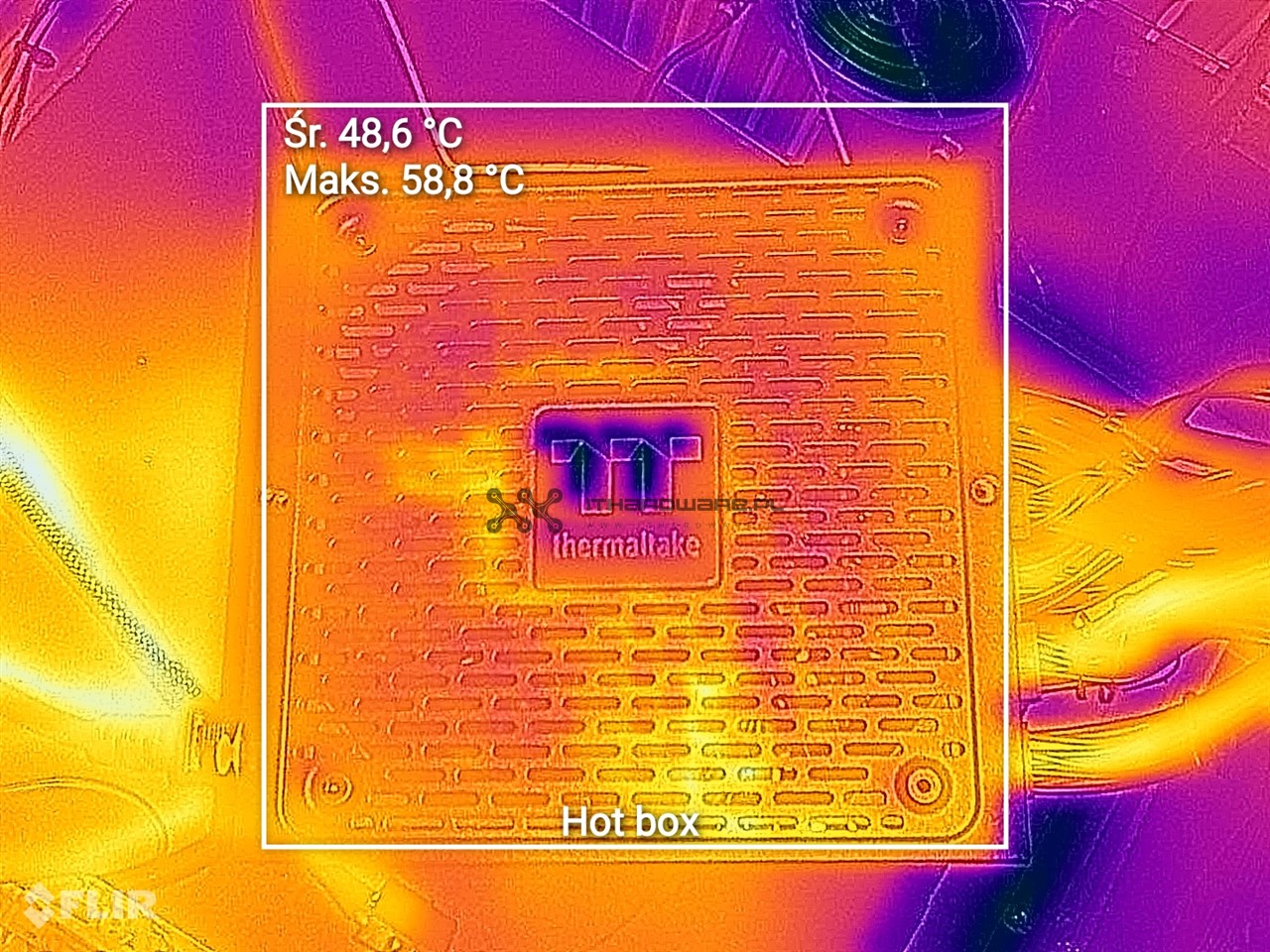

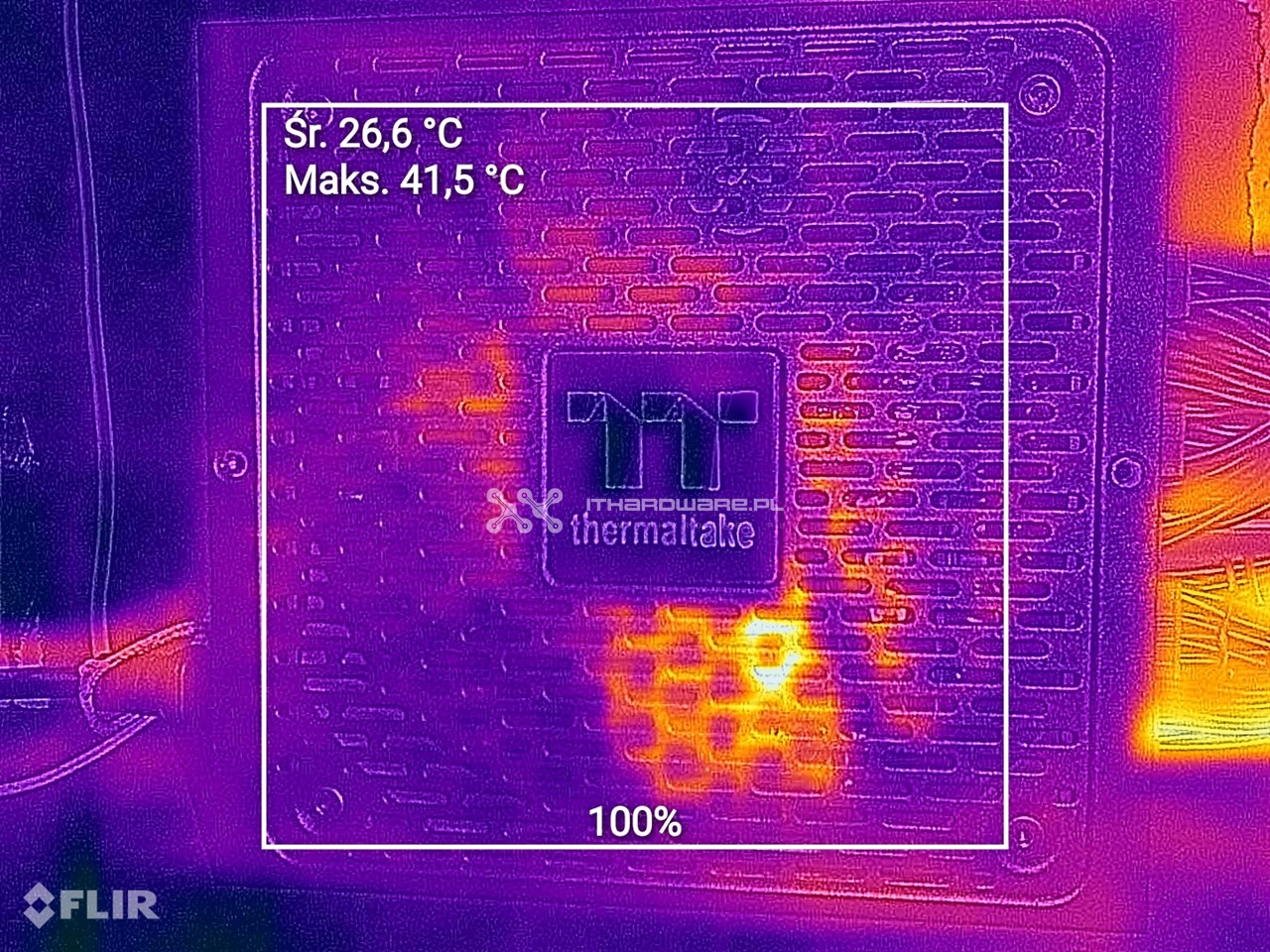

Zasilacz jest chłodną konstrukcją. Najwyższe temperatury zarejestrowałem w okolicach sekcji synchronicznego prostownika na stronie wtórnej (do 41,5 °C) i na obudowie (również 41,5 °C). W hot boxie notujemy wyższe temperatury od strony wentylatora 58,8 °C. Spód obudowy nagrzewał się do 62,8 °C.
