Analiza wnętrza

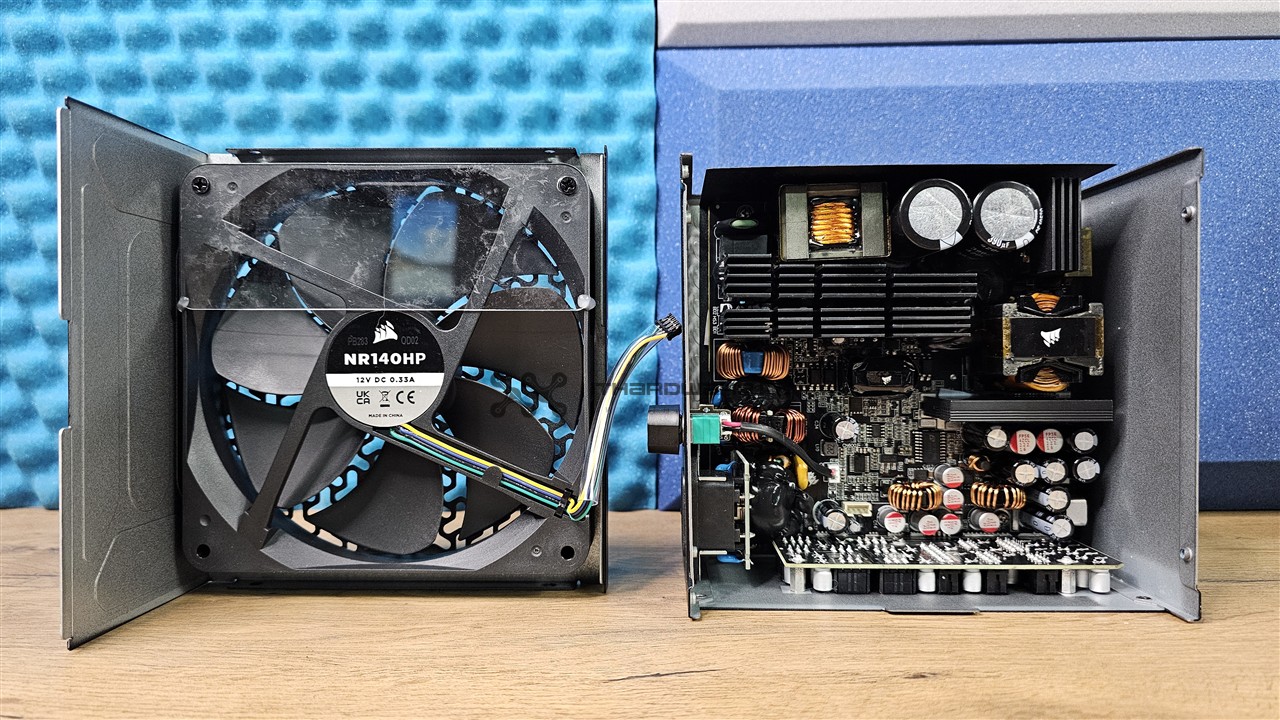

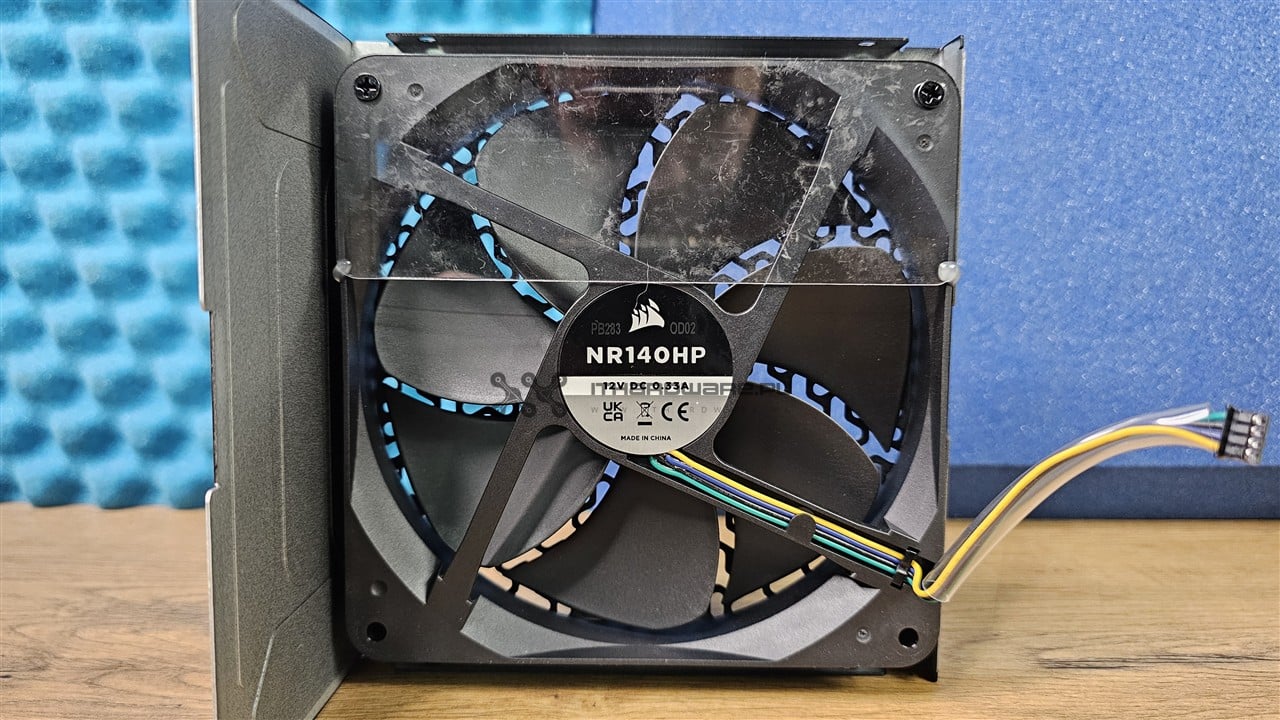

Za chłodzenie elektroniki odpowiada 140-milimetrowy wentylator Corsair NR140HP z łożyskiem z FDB. Wentylator sterowany jest sygnałem PWM oraz pracuje w trybie ZeroRPM, czyli półpasywnie.

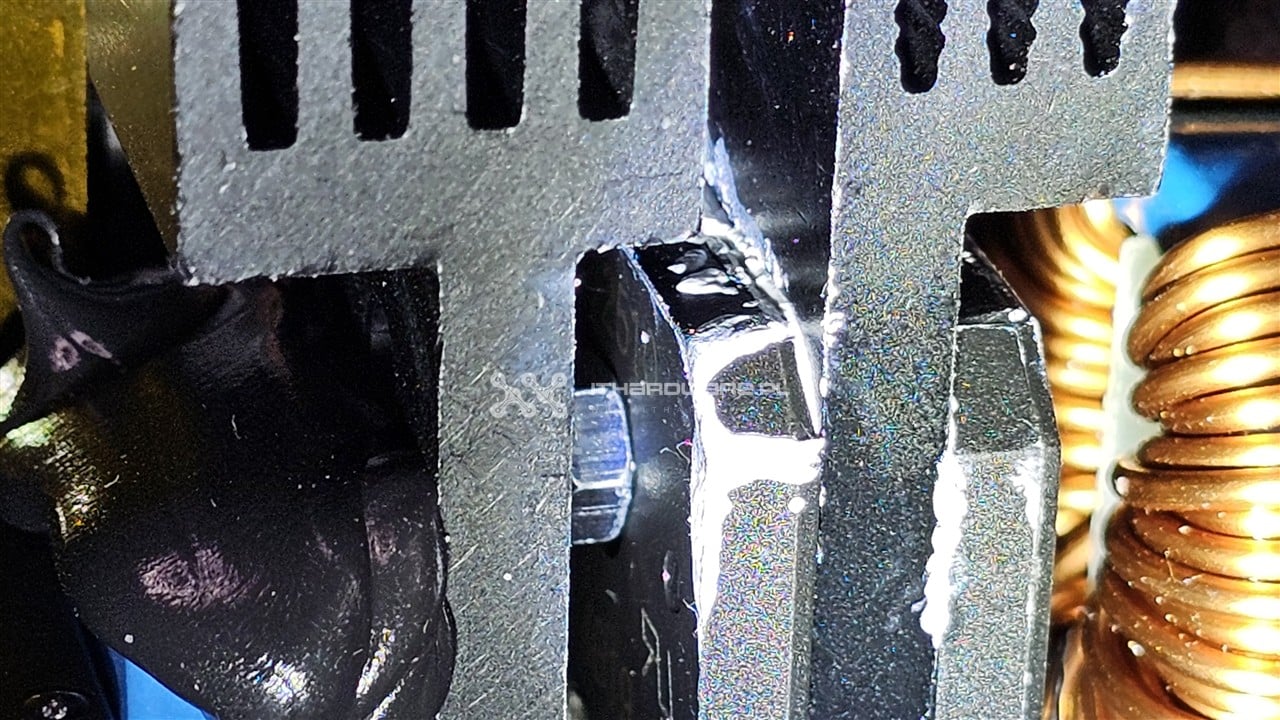

Corsair RM1000x Shift to analogowa platforma, a producentem OEM jest inna firma niż CWT. Corsair RM1000x Shift korzysta z topologii półmostu, układu rezonansowego LLC, synchronicznego prostownika i przetwornic DC-DC. Do chłodzenia kluczowych elementów wykorzystuje dwa sporych rozmiarów aluminiowe radiatory oraz dwa mniejsze, trzy z nich to wersje o zwiększonej pojemności cieplnej. Wszystkie są anodowane na czarny kolor i chłodzą mostki prostownicze, sekcję APFC oraz tranzystory kluczujące. Ostatni pod transformatorem głównym wspomaga chłodzenie tranzystorów sekcji prostowania.

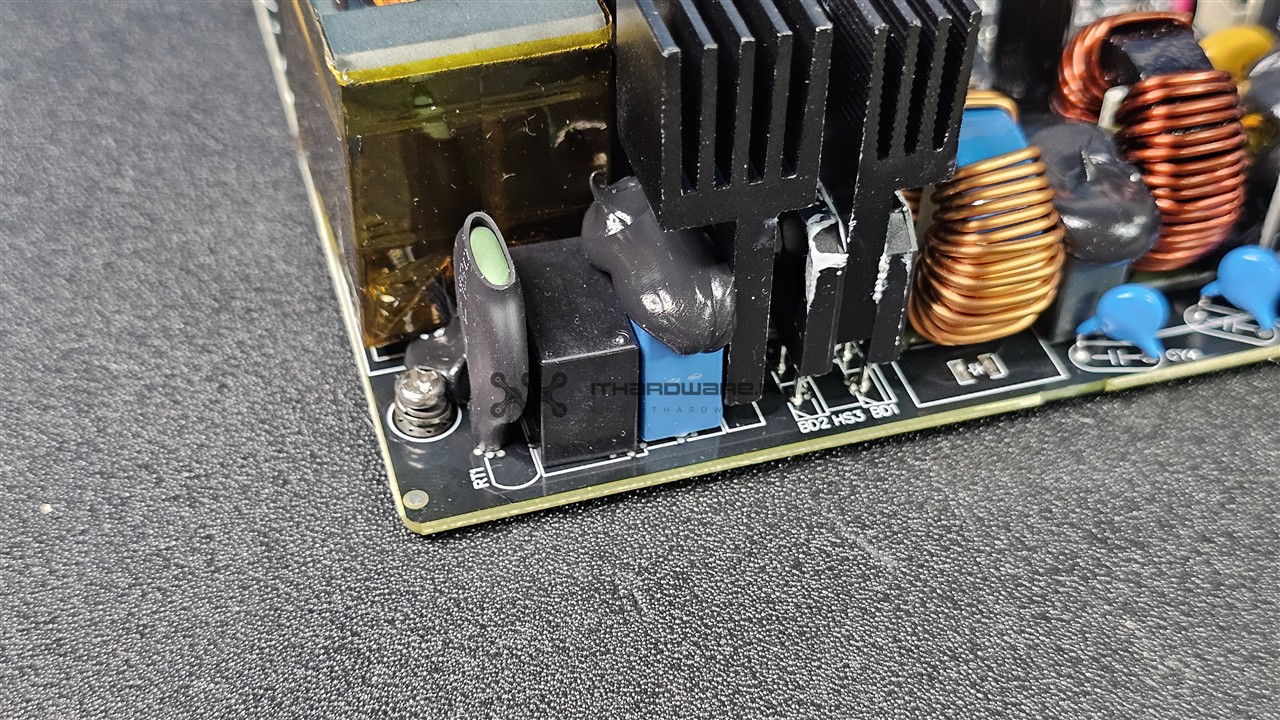

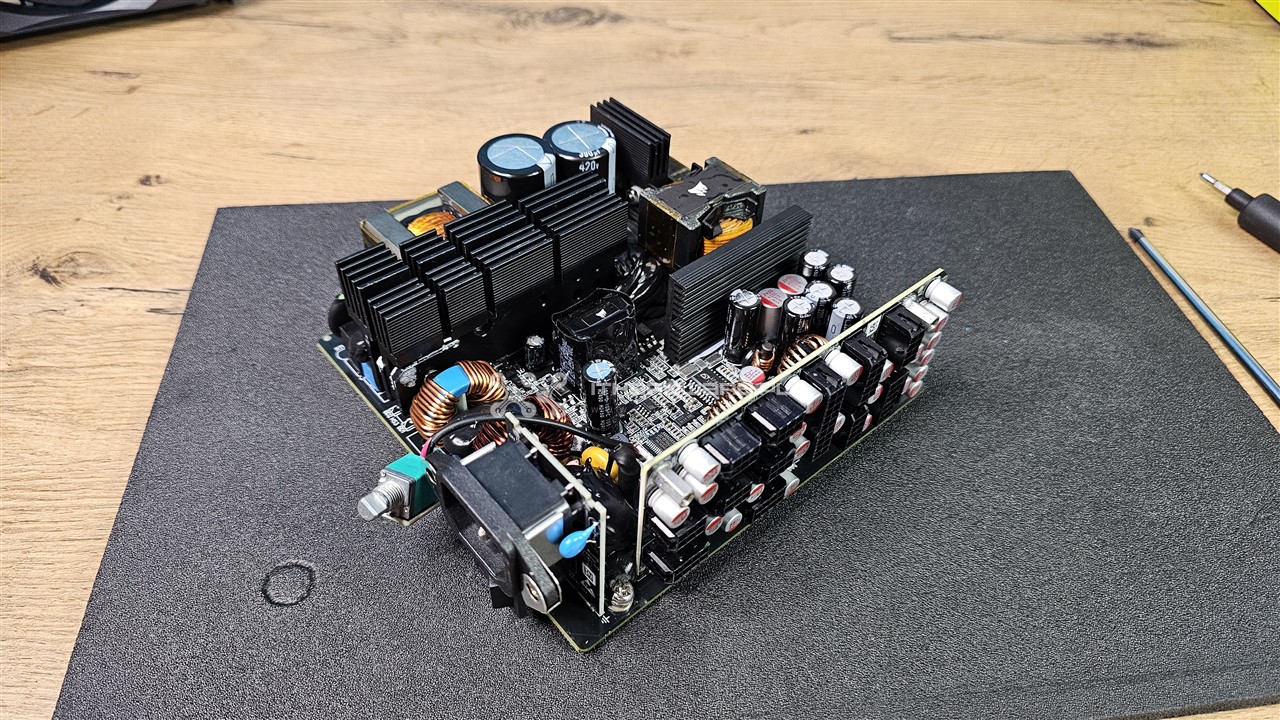

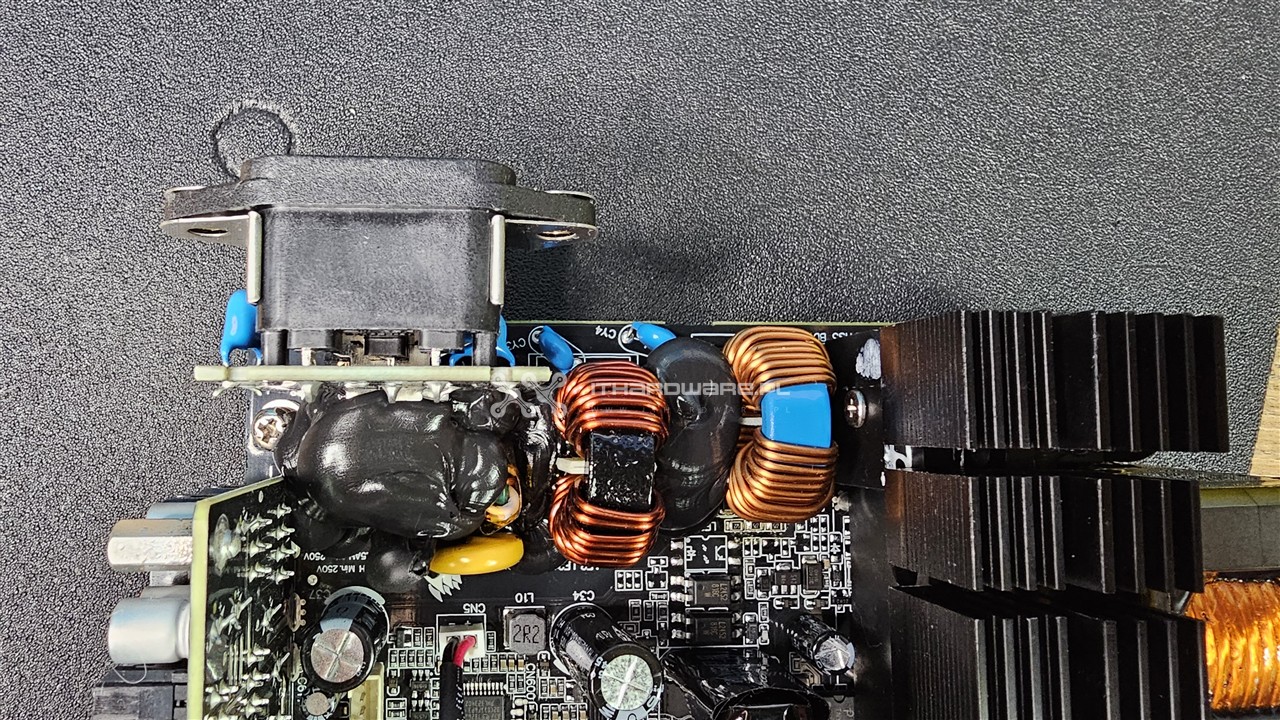

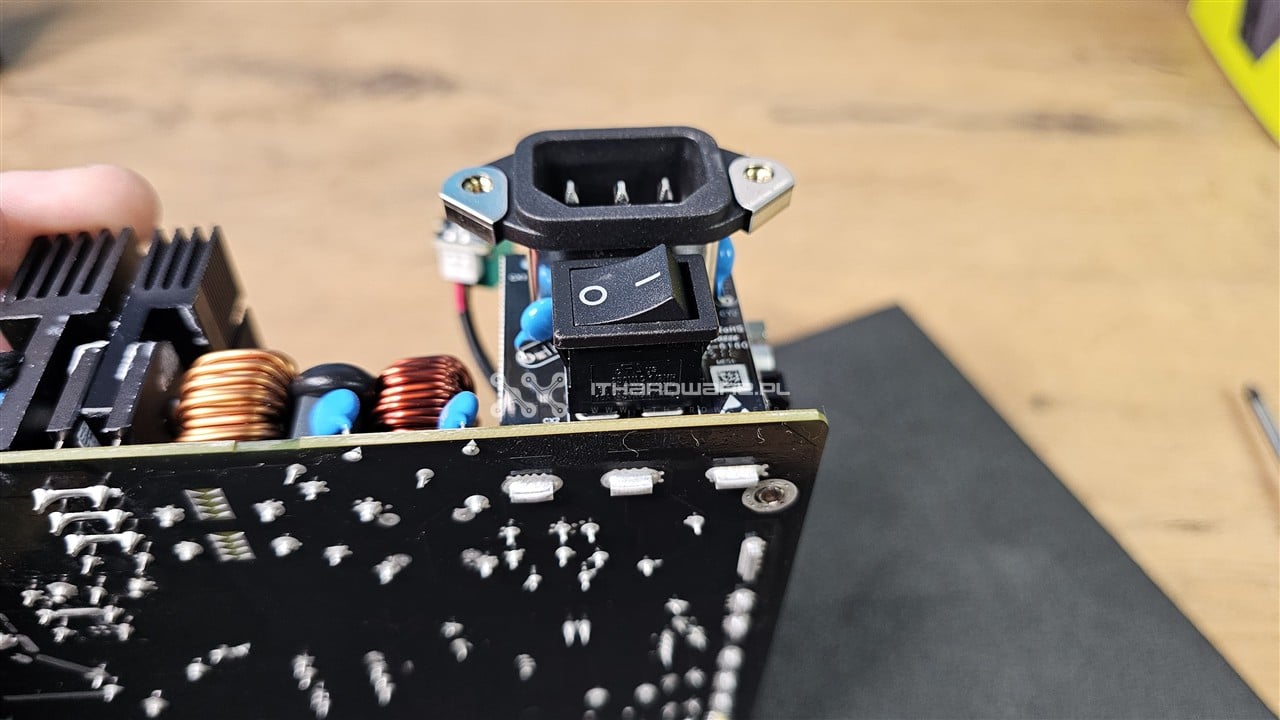

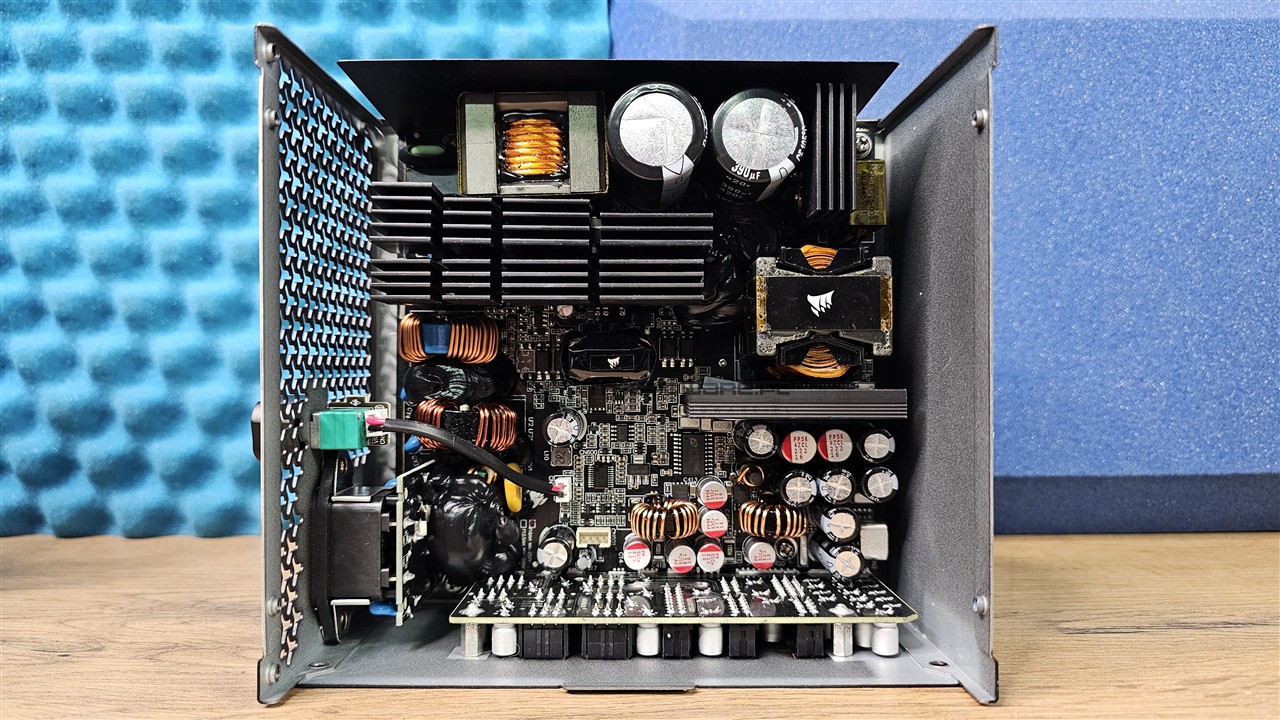

Z uwagi na przeniesienie panelu złączy okablowania na bok obudowy, mamy nieco inny rozkład sekcji i elementów elektronicznych. Rozmieszczenie elementów ewidentnie sprzyja dobrej cyrkulacji powietrza - po lewej stronie mamy filtr przejściowy EMI, gdzie jego pierwsza część zaczyna się na wtyku zasilania. Drugą część filtra znajdziemy na głównym laminacie po lewej stronie, gdzie umieszczono bezpiecznik, warystor, kondensatory Cx i Cy i dwie cewki.

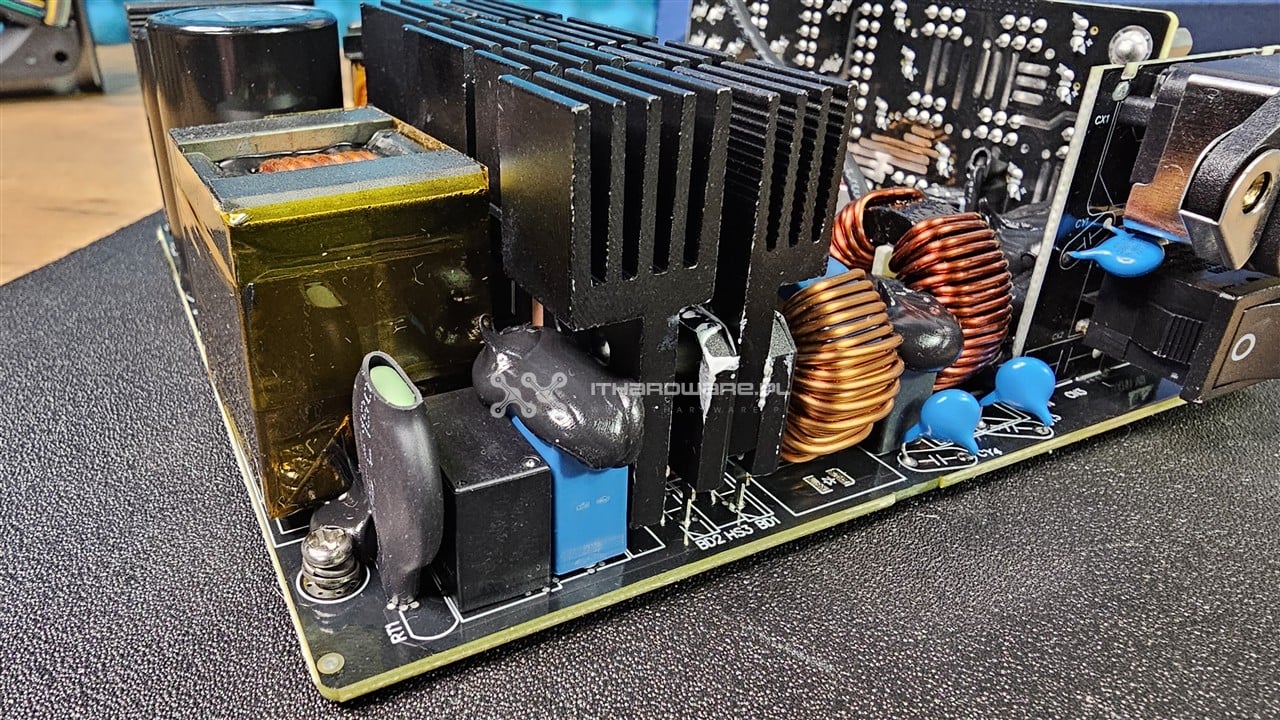

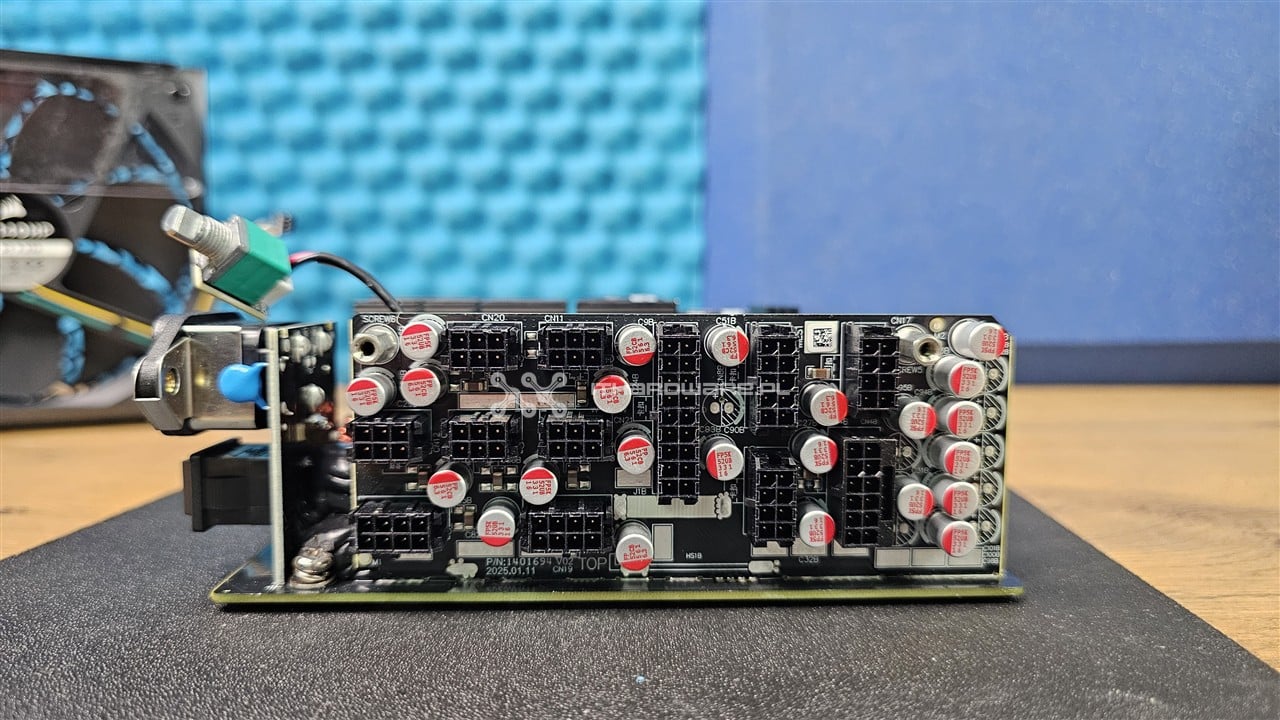

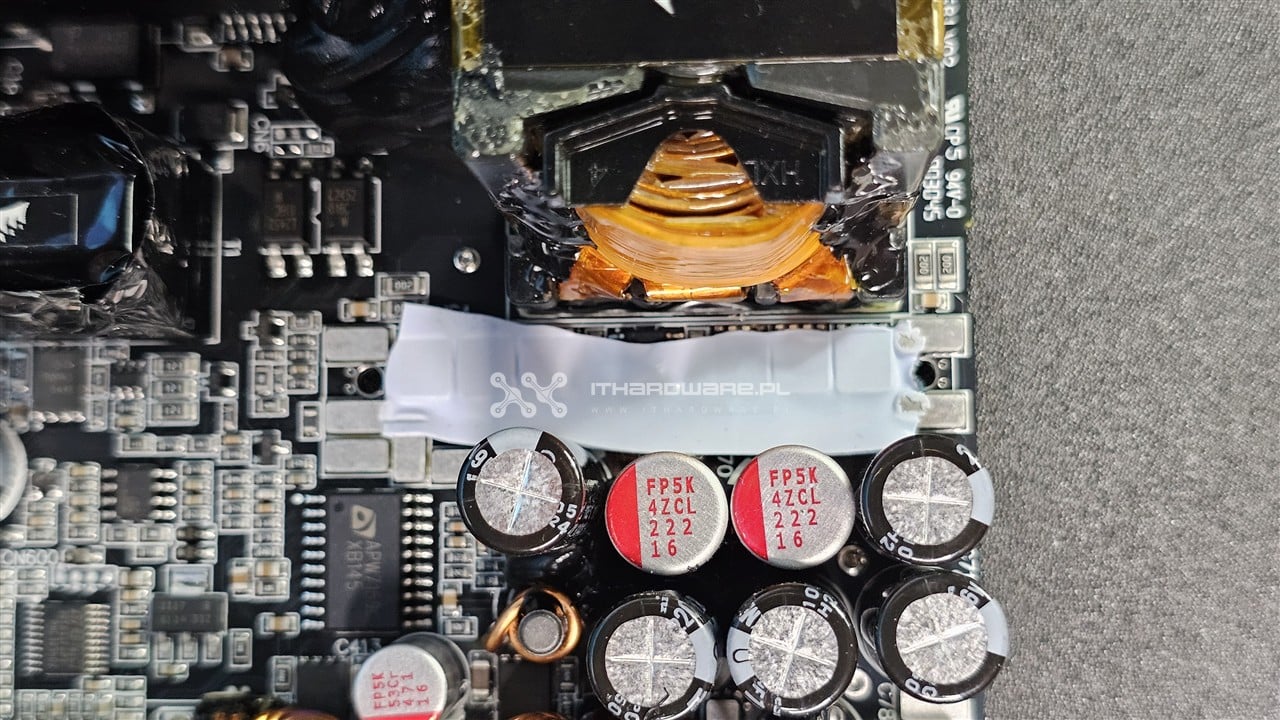

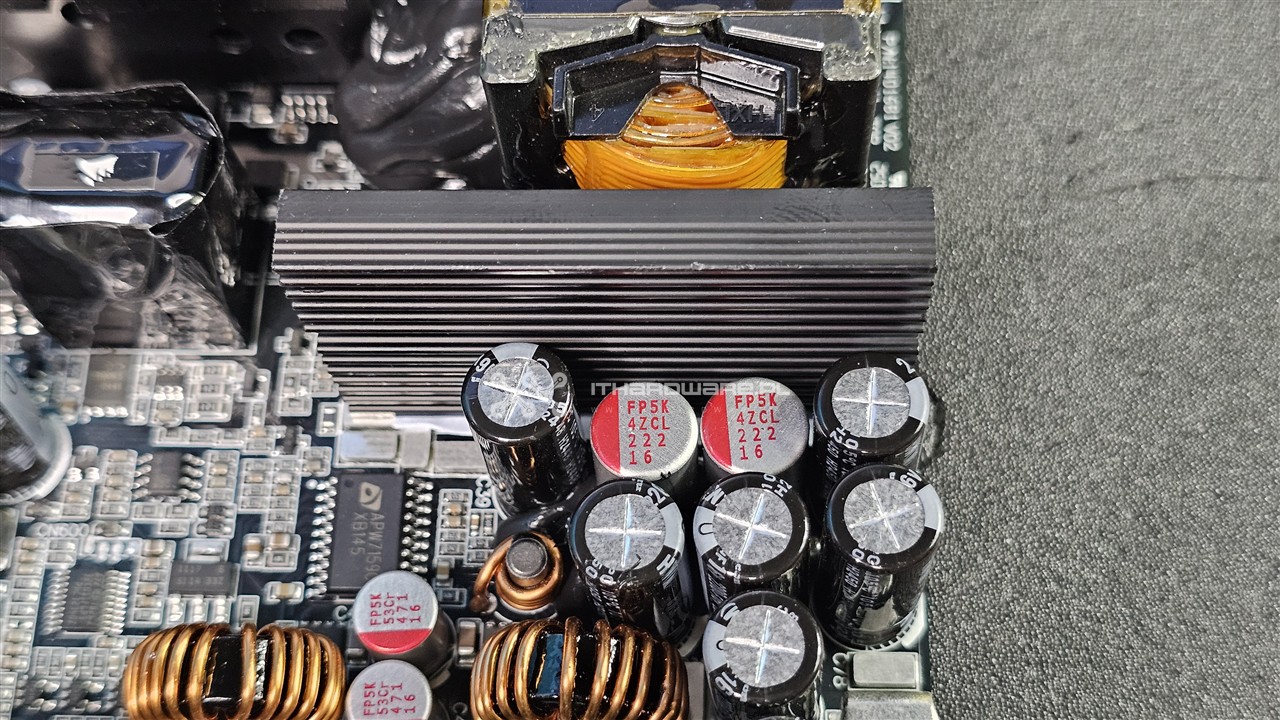

Nad sekcją EMI znajdują się radiatory mostków prostowniczych oraz sekcji PFC. Nad radiatorem APFC widać cewkę PFC i dwa kondensatory wysokonapięciowe. W prawo od kondensatorów mamy elementy układu rezonansowego oraz sekcję kluczowania w topologii półmostu. Pod kondensatorami APFC umieszczono główny transformator z tranzystorami sekcji synchronicznego prostownika i radiator chłodzący MOSFET-y SR. W ich okolicy widać baterię kondensatorów aluminiowo-polimerowych oraz elektrolitycznych. Konwertery DC-DC zamontowano nawierzchniowo na głównej płycie zasilacza, a więc w mało popularny sposób. Przy dolnej krawędzi (bok zasilacza) znajduje się panel złączy okablowania. To solidny projekt, który wykorzystuje wysokiej jakości elektronikę, co potwierdza dziesięcioletni okres gwarancyjny.
Lista komponentów potwierdza najwyższą jakość zastosowanej elektroniki, w tym markowe tranzystory oraz kontrolery, a także japońskie kondensatory elektrolityczne oraz aluminiowo-polimerowe.
Strona pierwotna:
Strona wtórna:
|
Corsair RM1000x Shift (2025) |
|

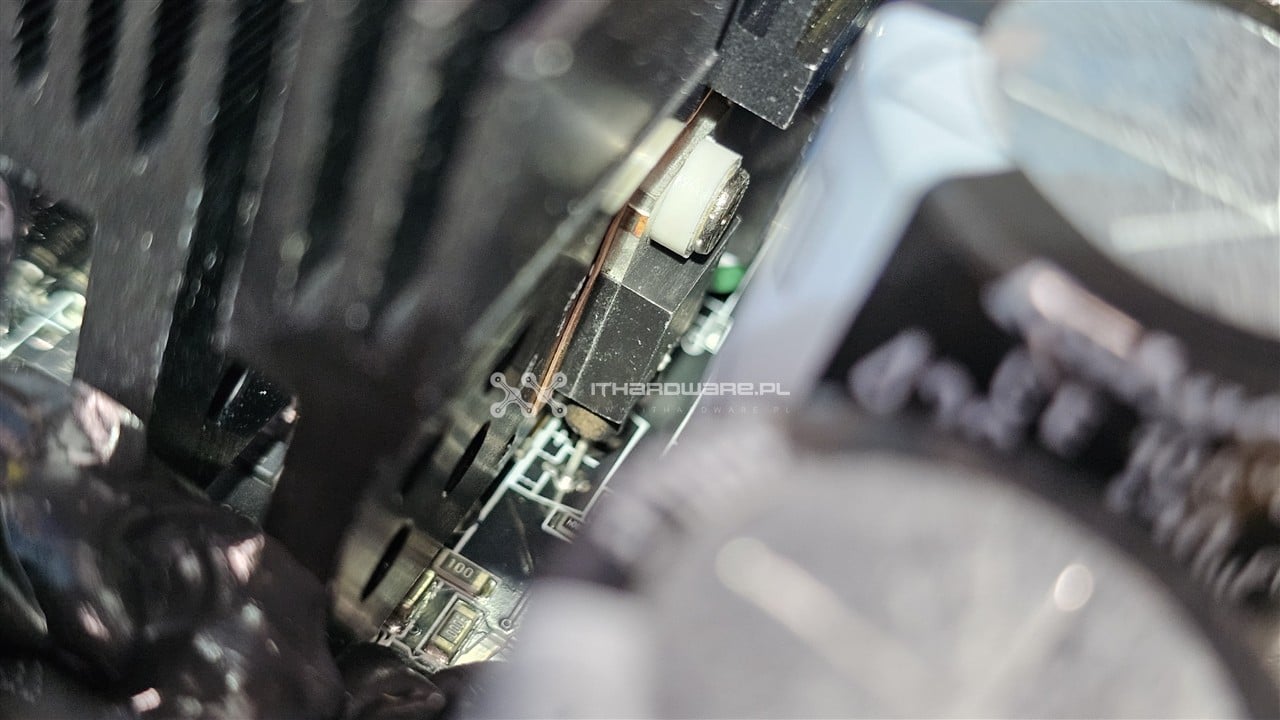

|---|---|
| Producent OEM | - |
| Topologia | Półmost, LLC, SR + DC-DC |
| Strona pierwotna | |
| Filtr EMI | Kondensatory 4x Cy, 2x Cx, 2x cewka z rdzeniem ferrytowym, 1x warystor (MOV), bezpiecznik rurkowy |
| Zabezpieczenie przed prądami rozruchowymi | 1x termistor NTC + przekaźnik obejściowy |
| Prostowanie | 2 x GBJ2510 (700 V, 25 A @ 100 °C) |
| Tranzystory APFC | brak możliwości odczytania oznaczeń |
| Dioda podnosząca napięcie APFC | brak możliwości odczytania oznaczeń |

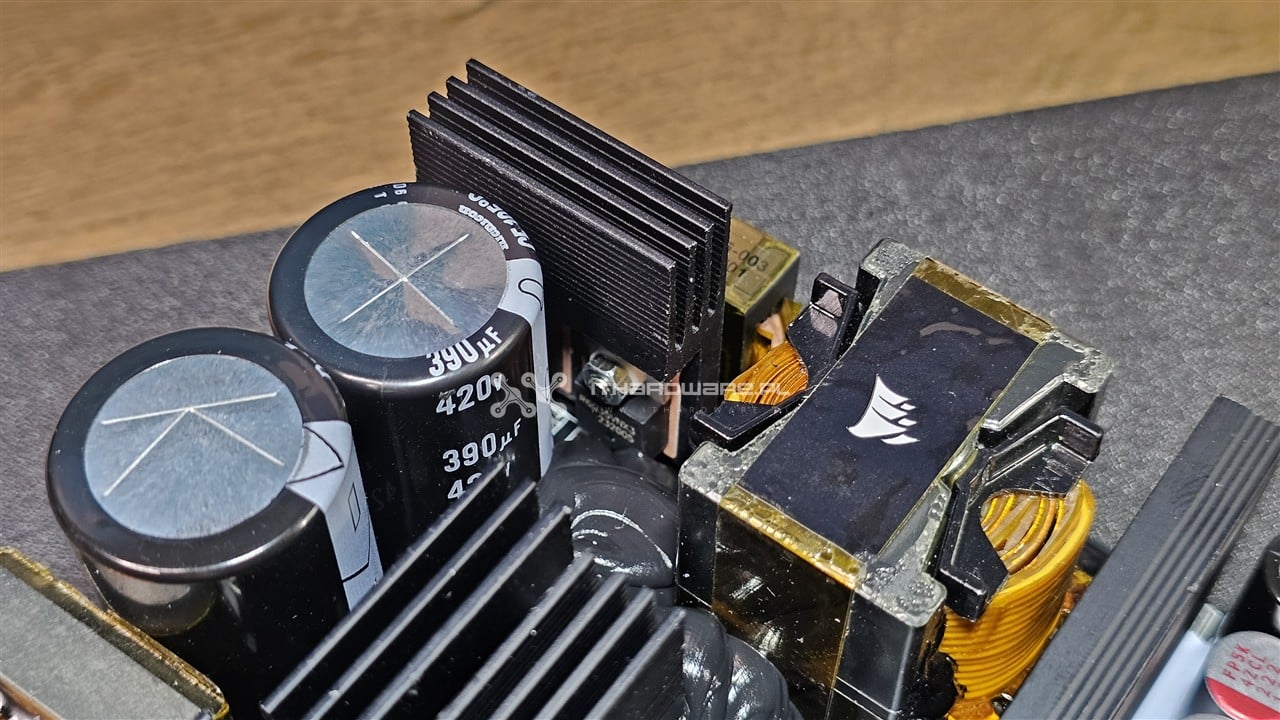

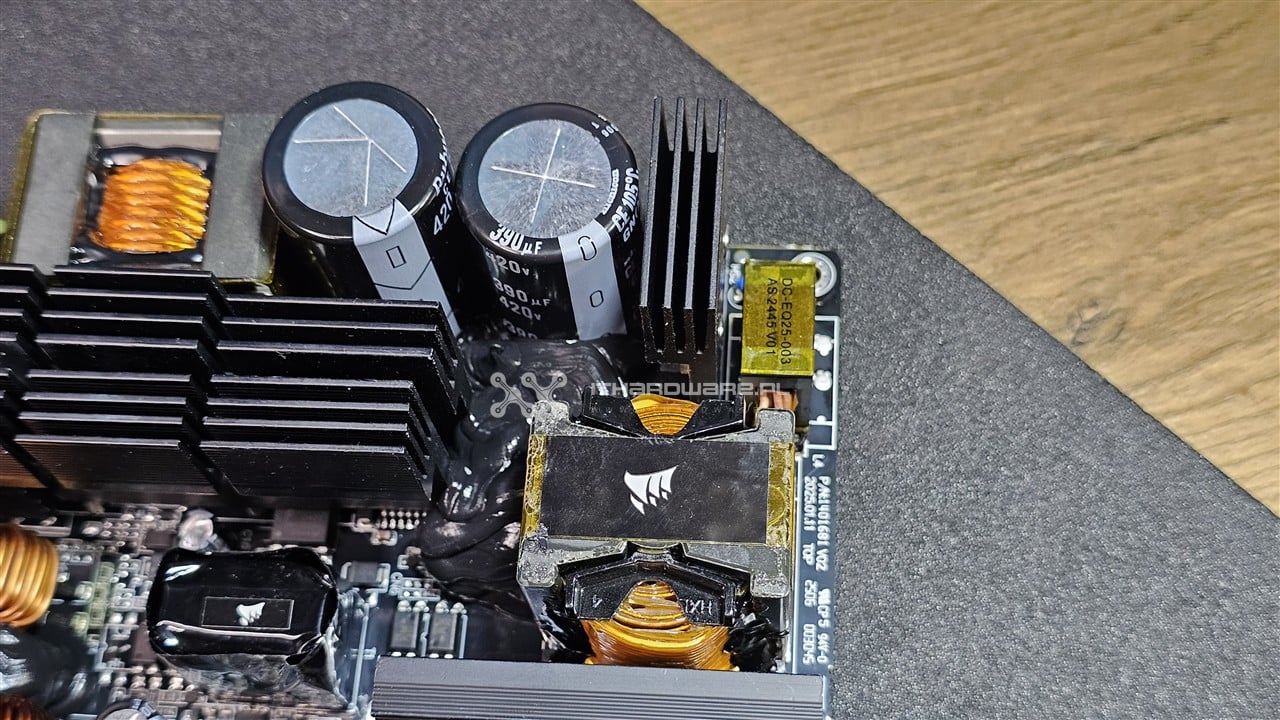

| Kondensator główny | 2x Rubycon (420 V, 470 µF + 390 µF, 2,000 h @ 105 °C, GN i CE) |

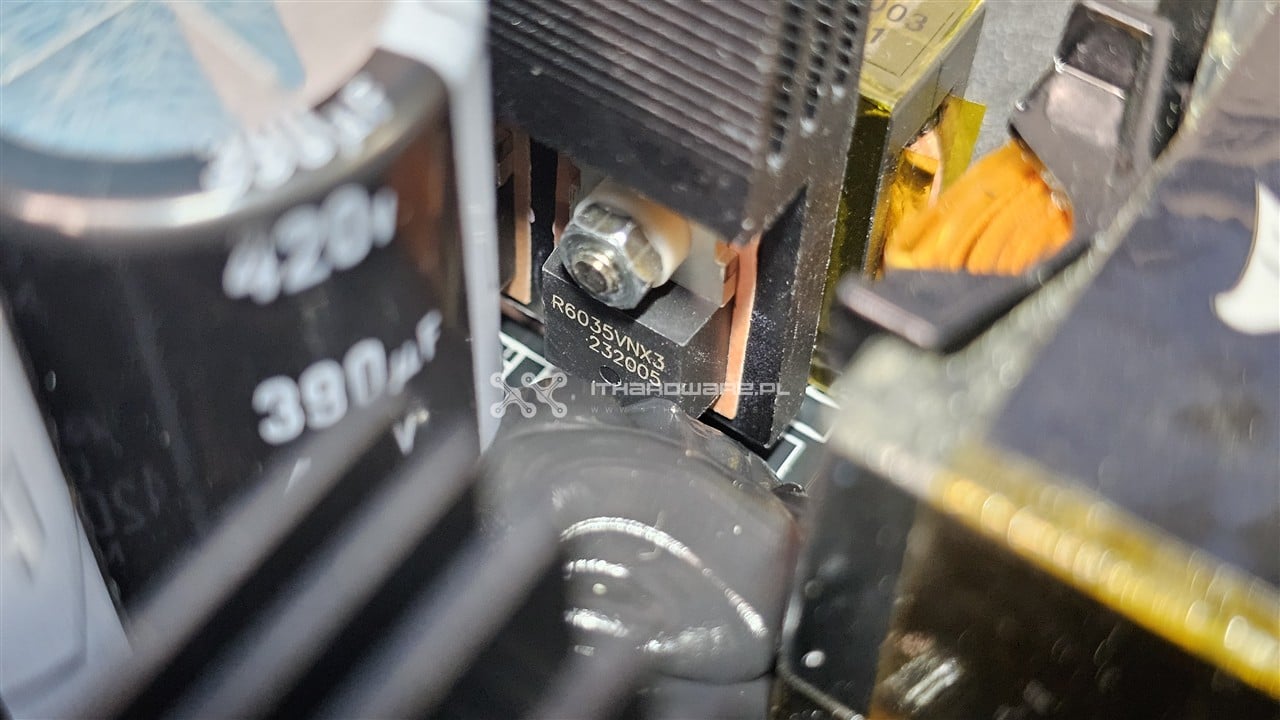

| Sekcja kluczowania | 2x ROHM R6035VNX3 (600 V, 25 A @ 25 °C, Rds(on): 99 mΩ) |

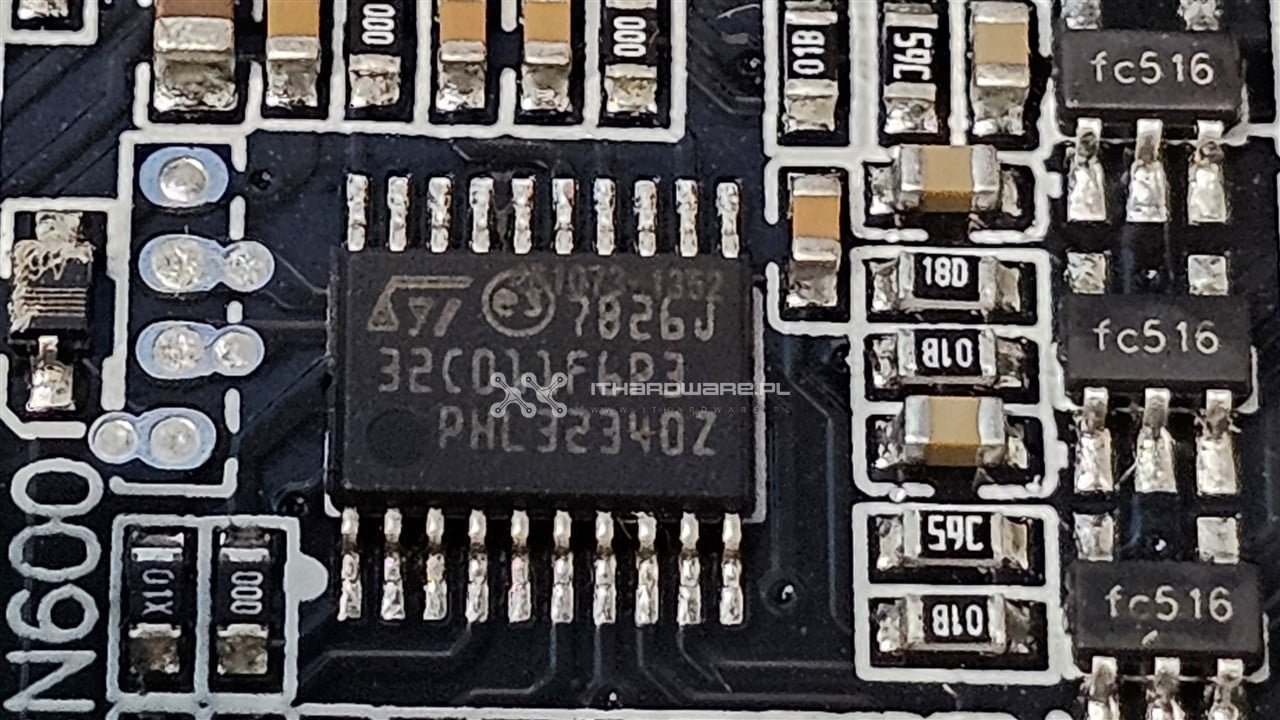

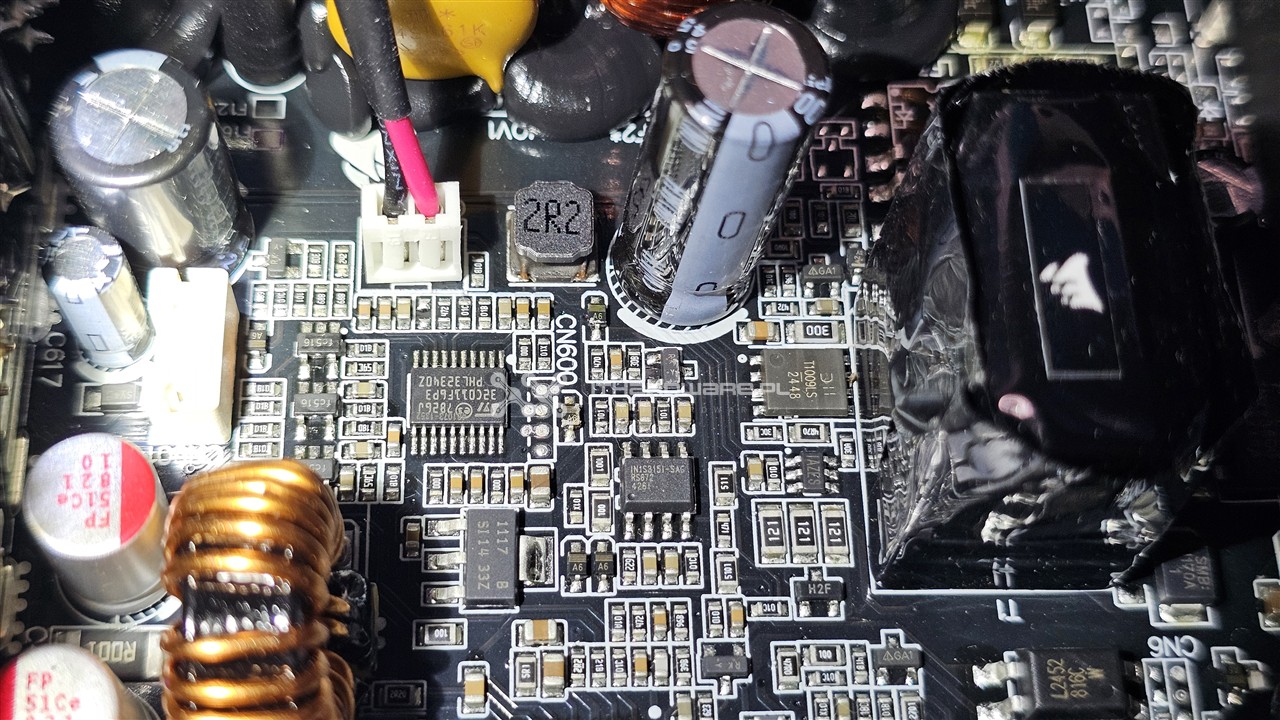

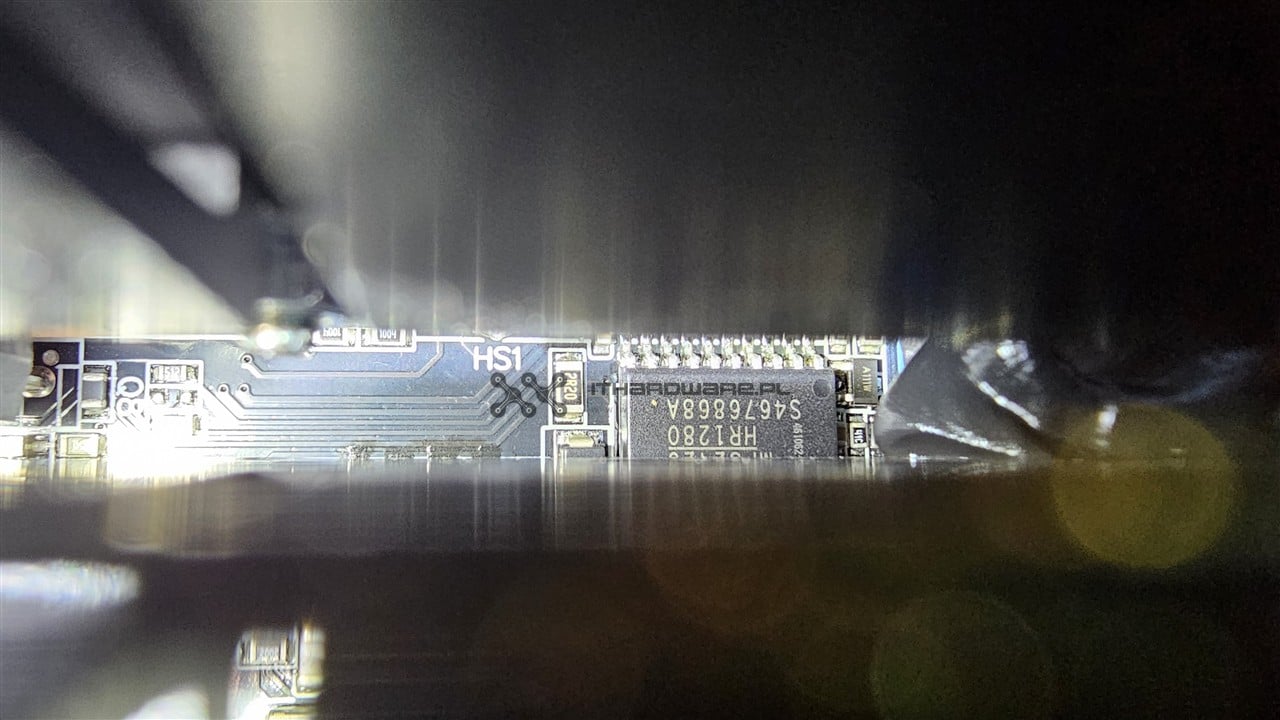

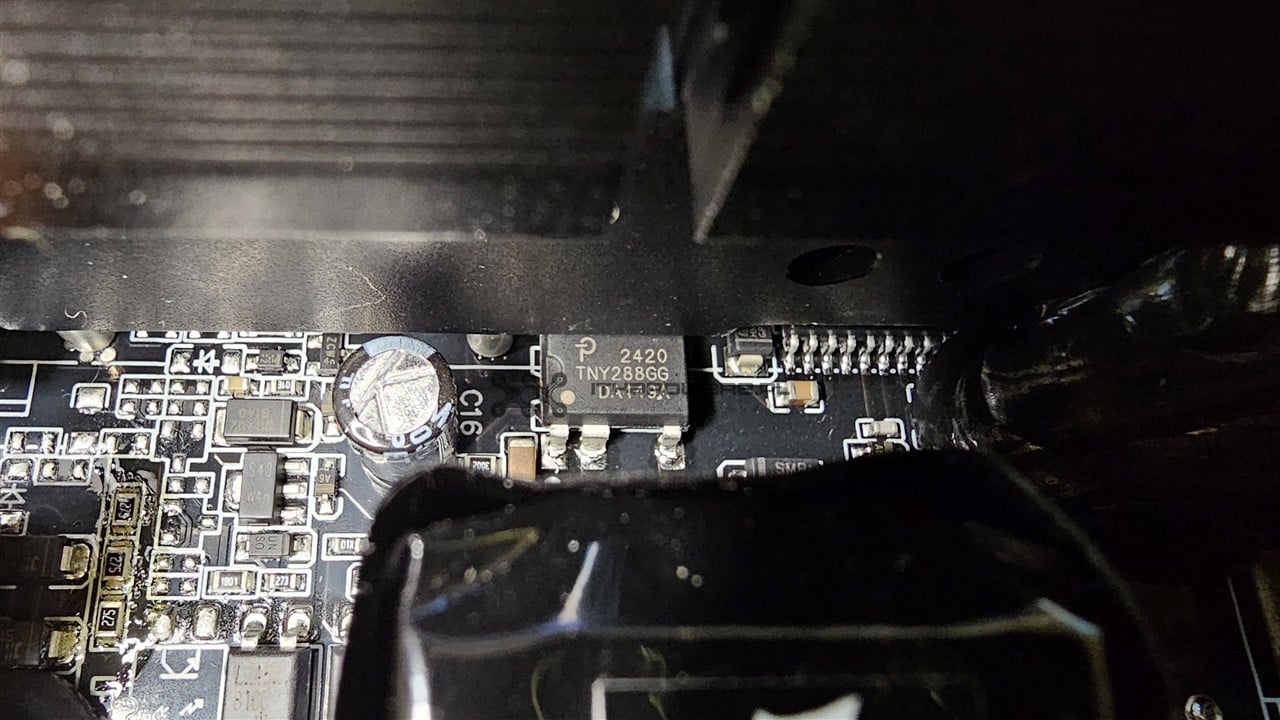

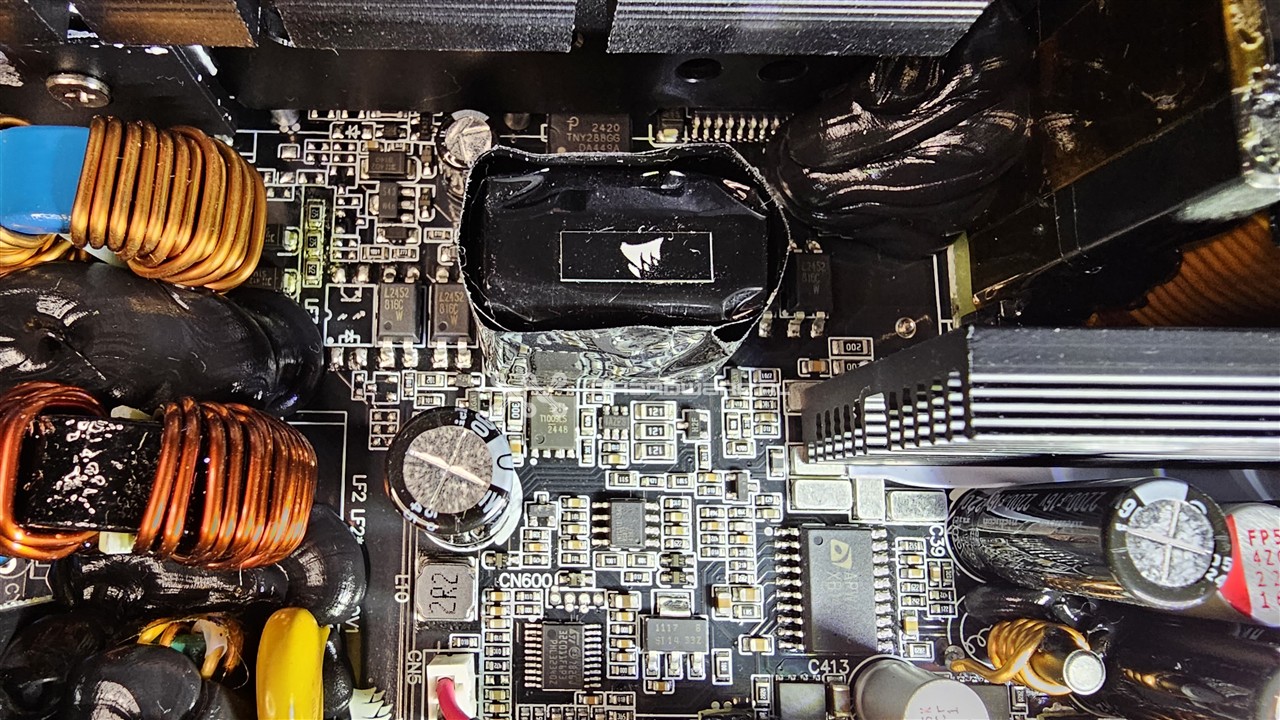

| Kontrolery APFC, PWM, LLC | MPS HR1280, Power Integrations TNY 288GG, ST 32C011F6P3 |
| Strona wtórna | |

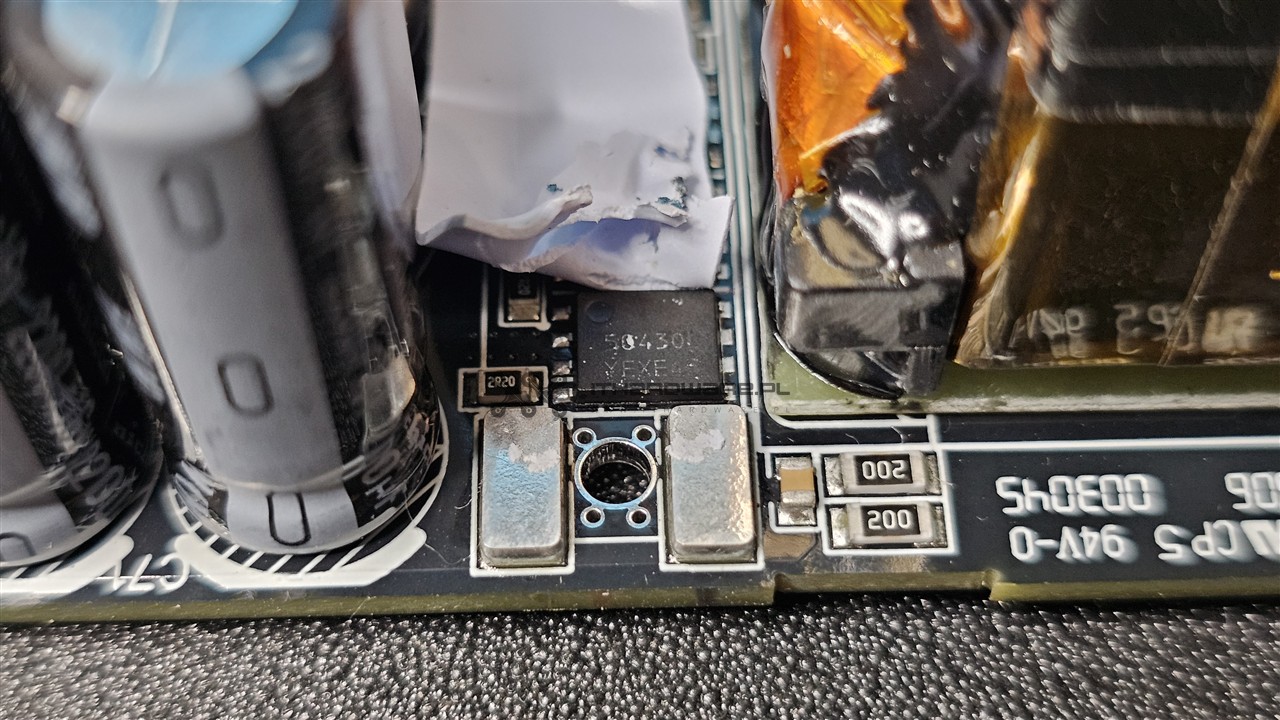

| Tranzystory prostownika 12 V | 6x ON Semi NTMFS5C430NL (40 V, 110 A @ 70 °C, Rds(on): 1,4 mΩ) |

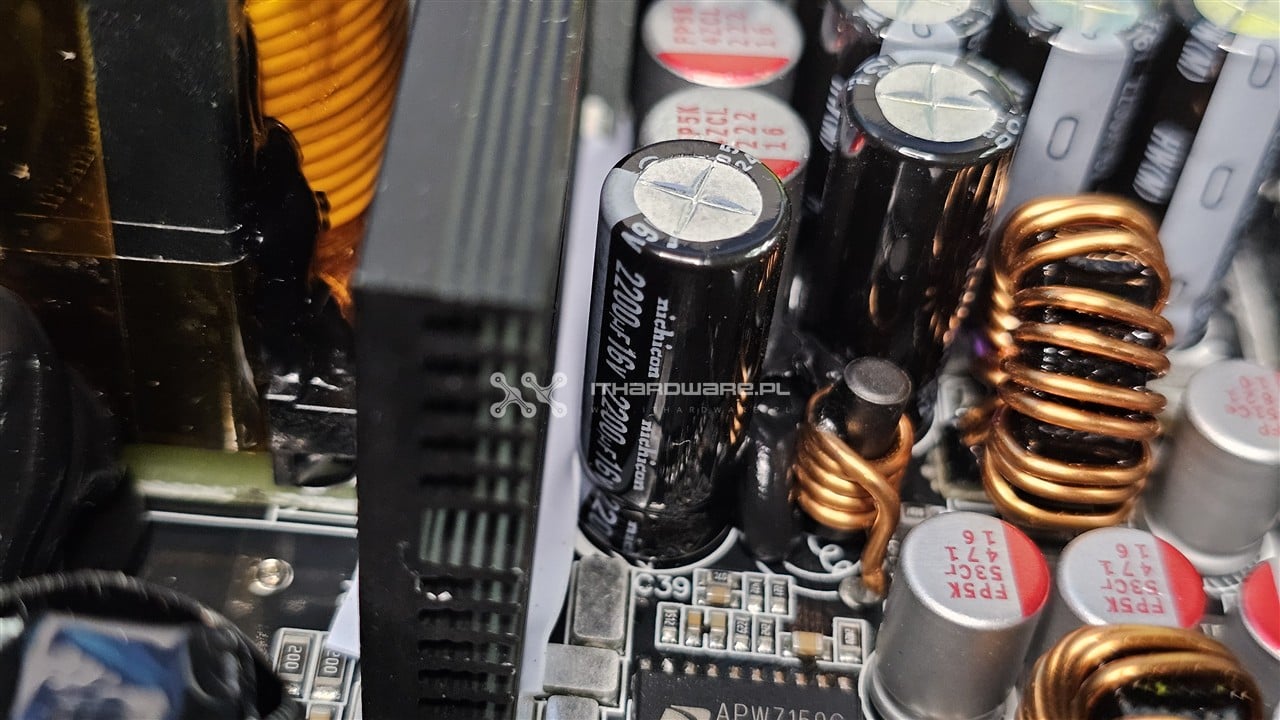

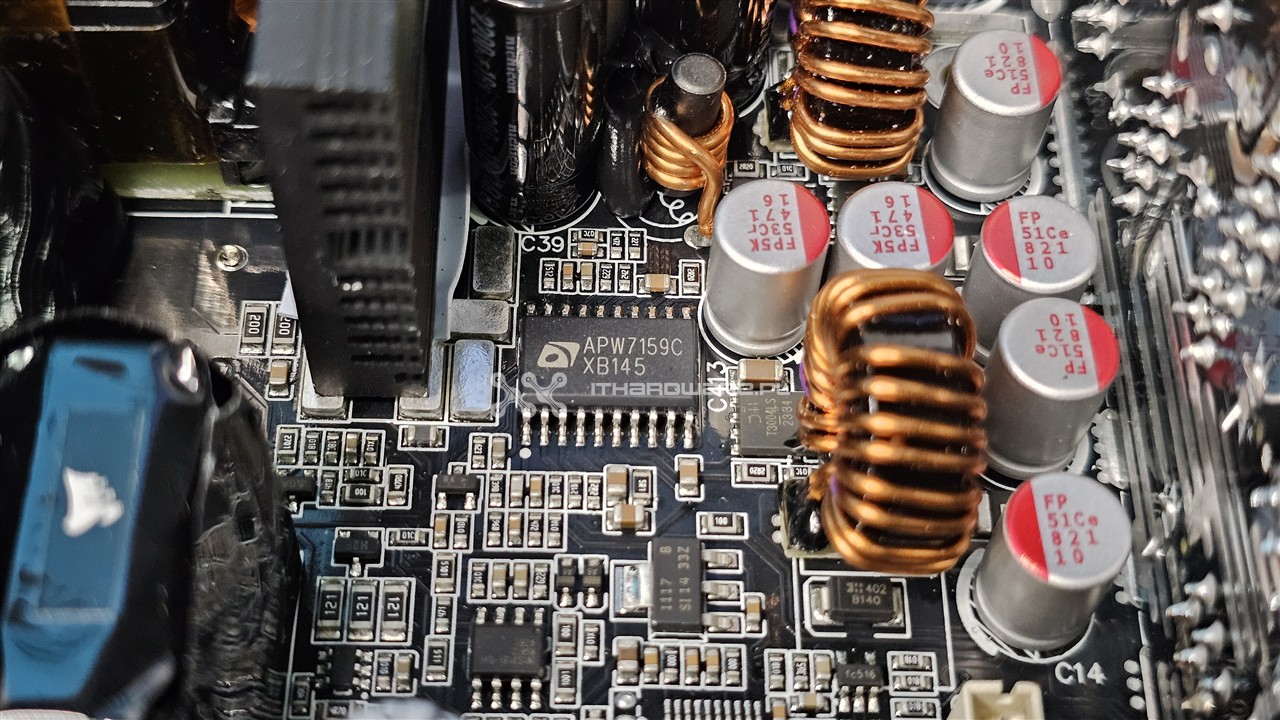

| DC-DC | Tranzystory - 4 x Diodes DMT3004LPS (30 V, 140 A @ 100 °C, Rds(on): 3,8 mΩ) + APW7159C |

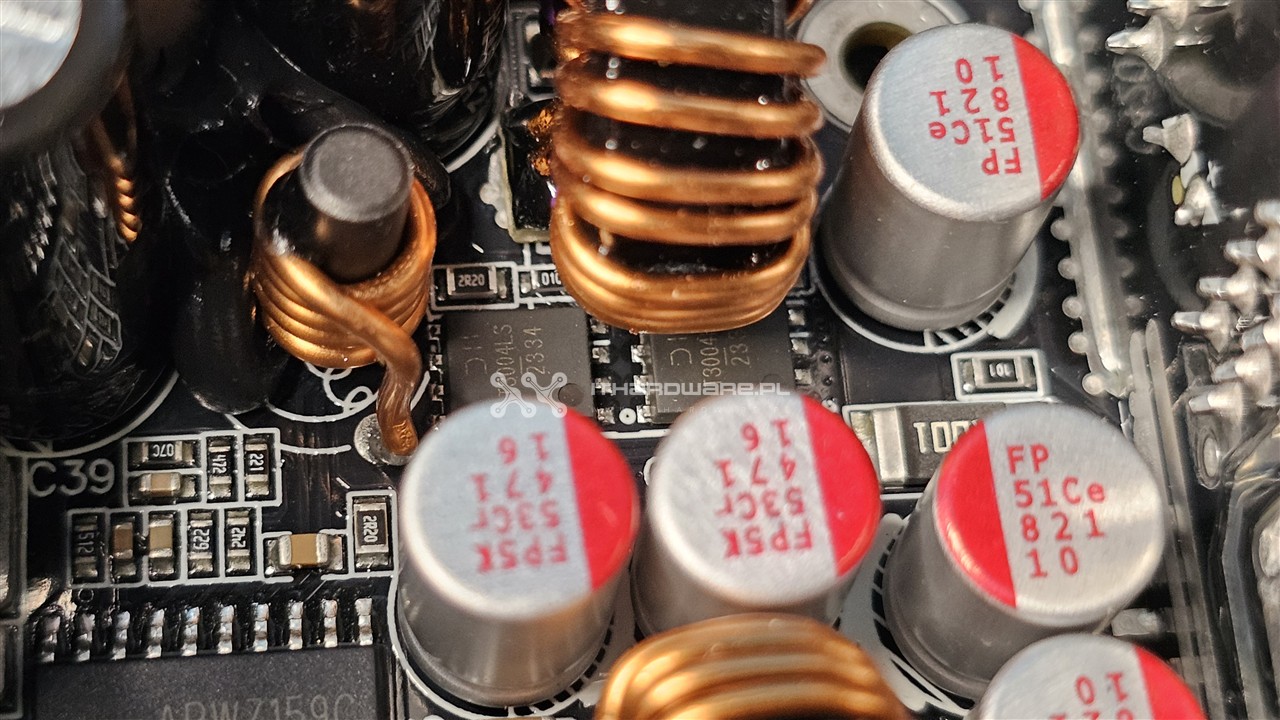

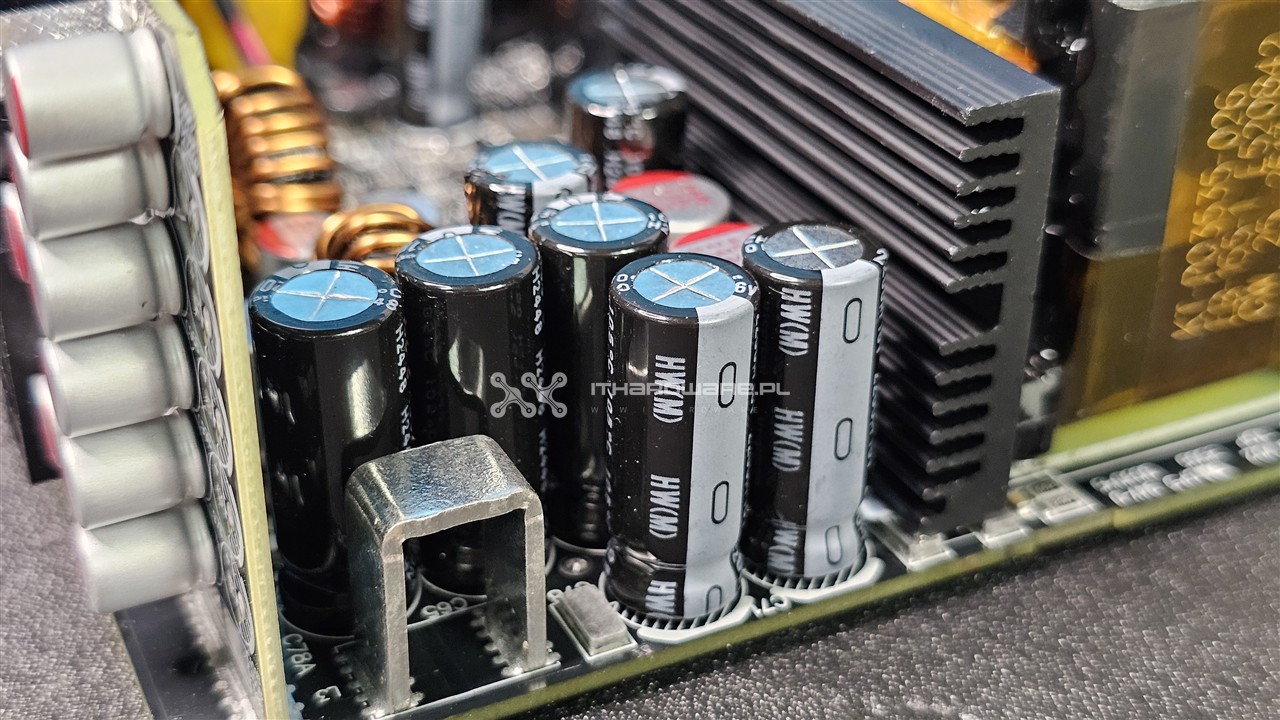

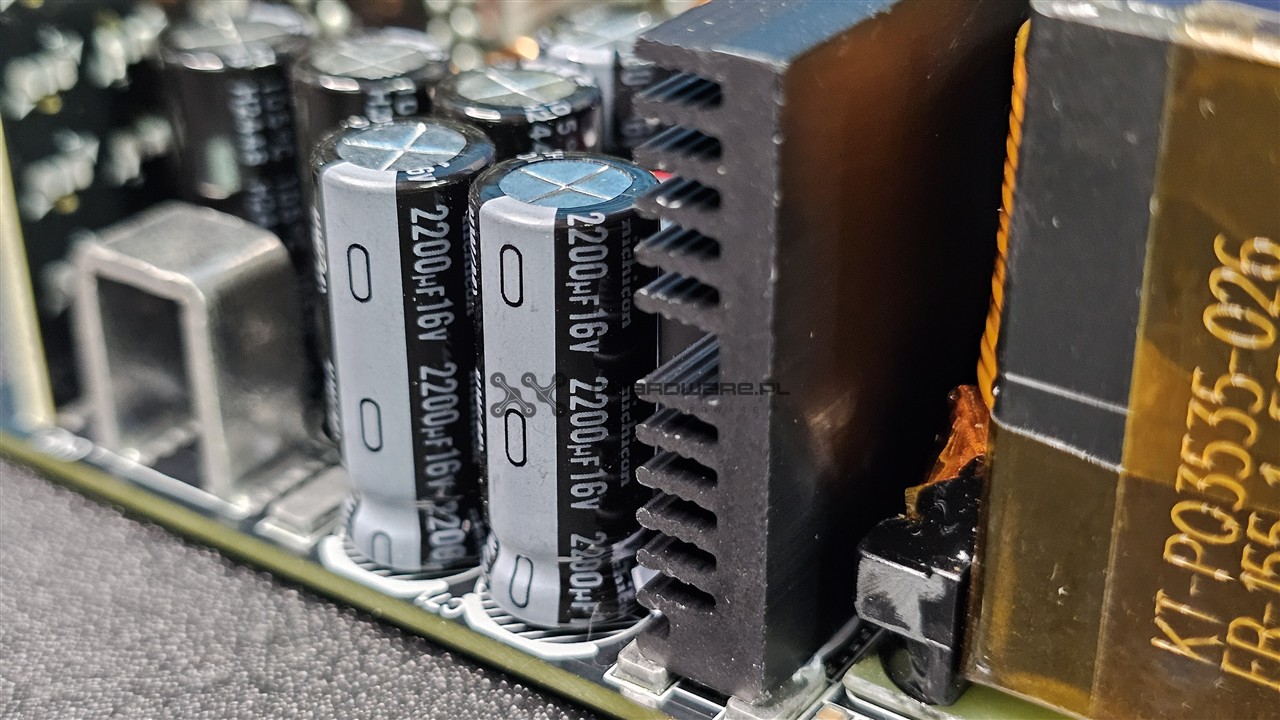

| Kondensatory strona wtórna | Elektrolityczne: Nichicon (2000-5000 h, 105 °C, HW) Aluminiowo-polimerowe: FPCAP (105 °C) |

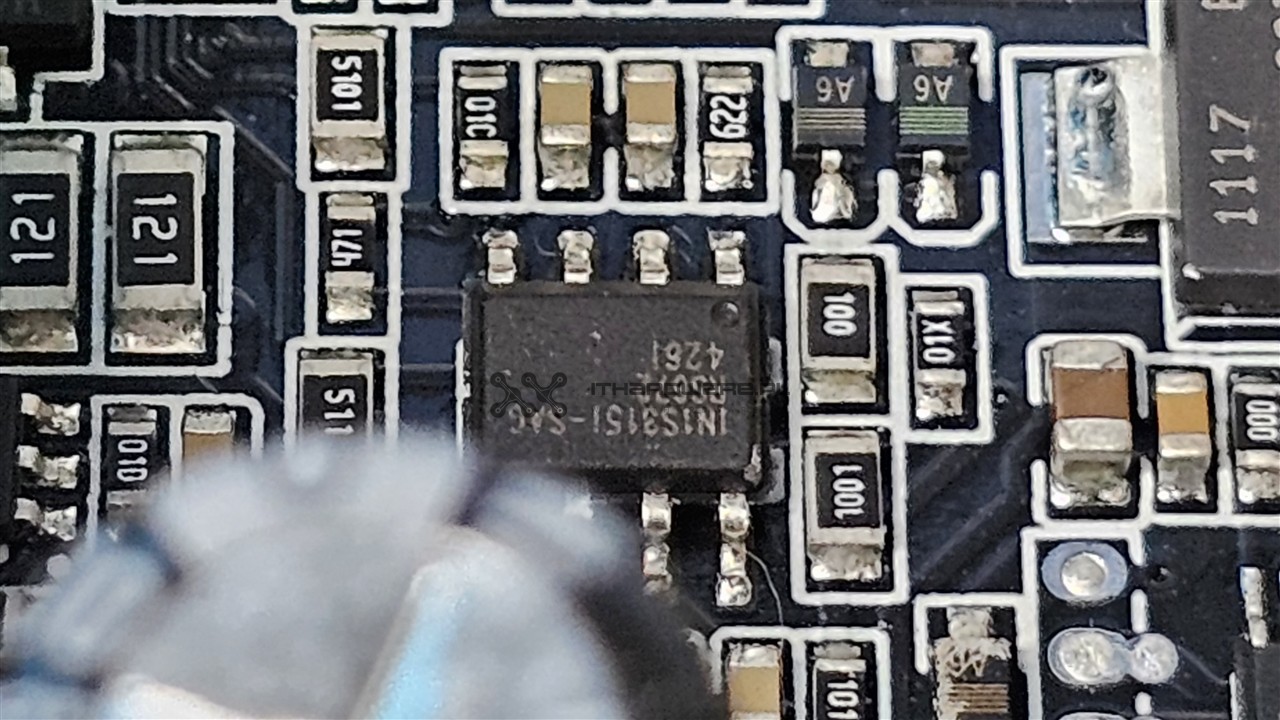

| Układ zabezpieczeń | IN1S315I-SAG |
| Układ chłodzenia | Corsair NR140HP + ST STC01L03EP3 |
| Obwód 5VSB | |
| Tranzystor/dioda/kontroler | 1x Diodes DMT10H009LPSW (100 V, 72 A @ 70 °C, Rds(on): 8 mΩ) |

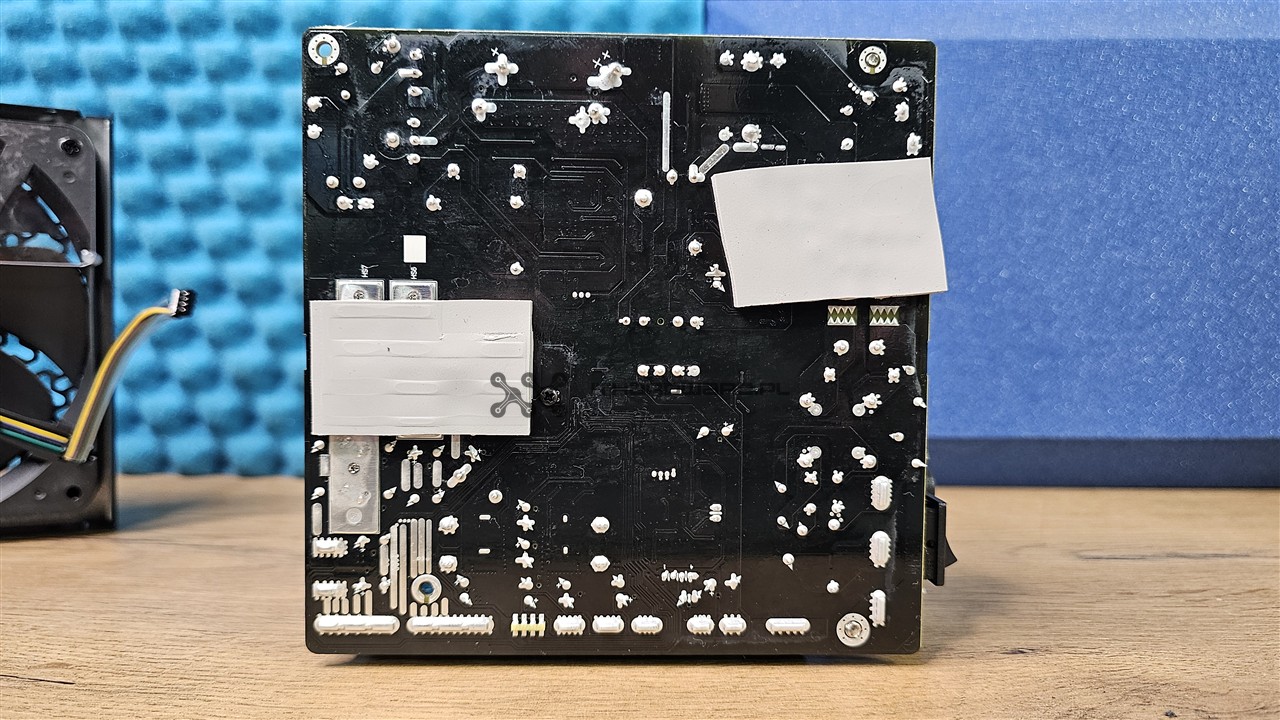

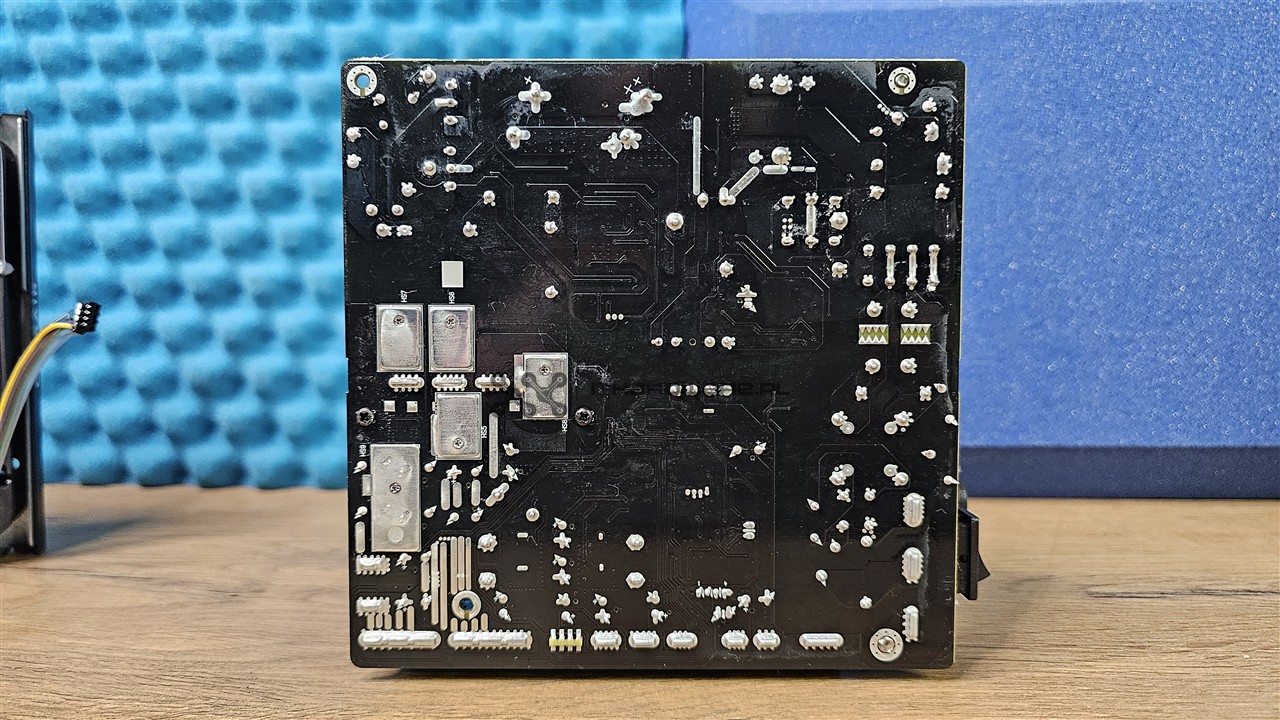

Jakość lutowania jest dobra, nie mam zastrzeżeń.
