Tętnienia napięć
Multimetrem cyfrowym nie da się w precyzyjny sposób zbadać przebiegu napięcia, ponieważ próbkowanie jest za małe, dlatego do testów wykorzystałem przystawkę USB PicoScope 2205A. Dzięki analizie przebiegu badanego napięcia, mogę dokładnie ocenić jego jakość oraz określić, czy (mimo odpowiednich wartości) jest bezpieczne dla naszych podzespołów. Norma ATX reguluje zakres bezpiecznych wartości dla poszczególnych napięć. Przekroczenie ich może prowadzić do niestabilności komputera, losowych restartów, BSOD-ów (niebieski ekran) lub też trwałego uszkodzenia sprzętu. Na screenach z oscyloskopu jest brana pod uwagę wyłącznie wartość międzyszczytowa składowej zmiennej, tzw. peak-to-peak (Pk-Pk), która wyrażona jest w miliwoltach (mV). Stała czasowa na działkę ustawiona została na 20 ms, natomiast wartość napięcia na działkę 20 mV. Poniżej przykładowy zrzut ekranu z ustawień oscyloskopu oraz wyciąg z normy ATX 2.3, dotyczący zakresu dopuszczalnych wartości. Zapisywane są pomiary z pola maksymalnej wartości.
Tętnienia napięć w zasilaczu Corsair RM1000x Shift 2025 utrzymują się na niskim poziomie i są znacznie poniżej wartości granicznych określonych przez specyfikację ATX. Dla linii +12 V maksymalna wartość tętnień wyniosła 28,8 mV (110%), przy dopuszczalnym limicie 120 mV. Na linii +5 V najwyższe tętnienia odnotowano podczas testu T2 – 21,1 mV, co również stanowi znaczny zapas względem limitu 50 mV. Dla napięcia +3,3 V maksymalna zmierzona wartość to 19,1 mV (T3), przy dopuszczalnych 50 mV. Wahania napięć w całym zakresie testowym pozostają niewielkie, co potwierdza wysoką skuteczność filtracji oraz stabilną pracę przetwornic DC-DC. Corsair RM1000x Shift 2025 zapewnia czyste i stabilne napięcia niezależnie od poziomu obciążenia, co świadczy o bardzo dobrej jakości sekcji wtórnej.

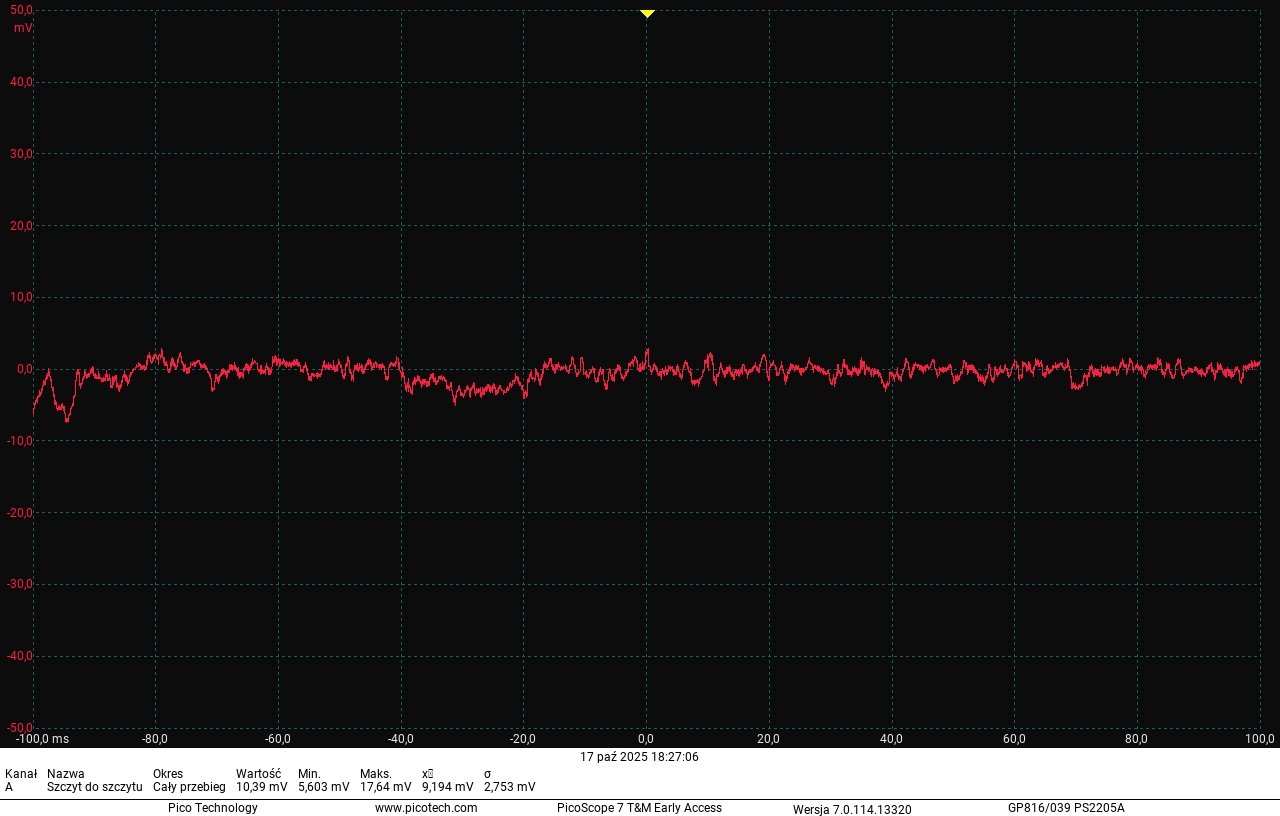

Linia 3,3 V, test T6, 100% obciążenia

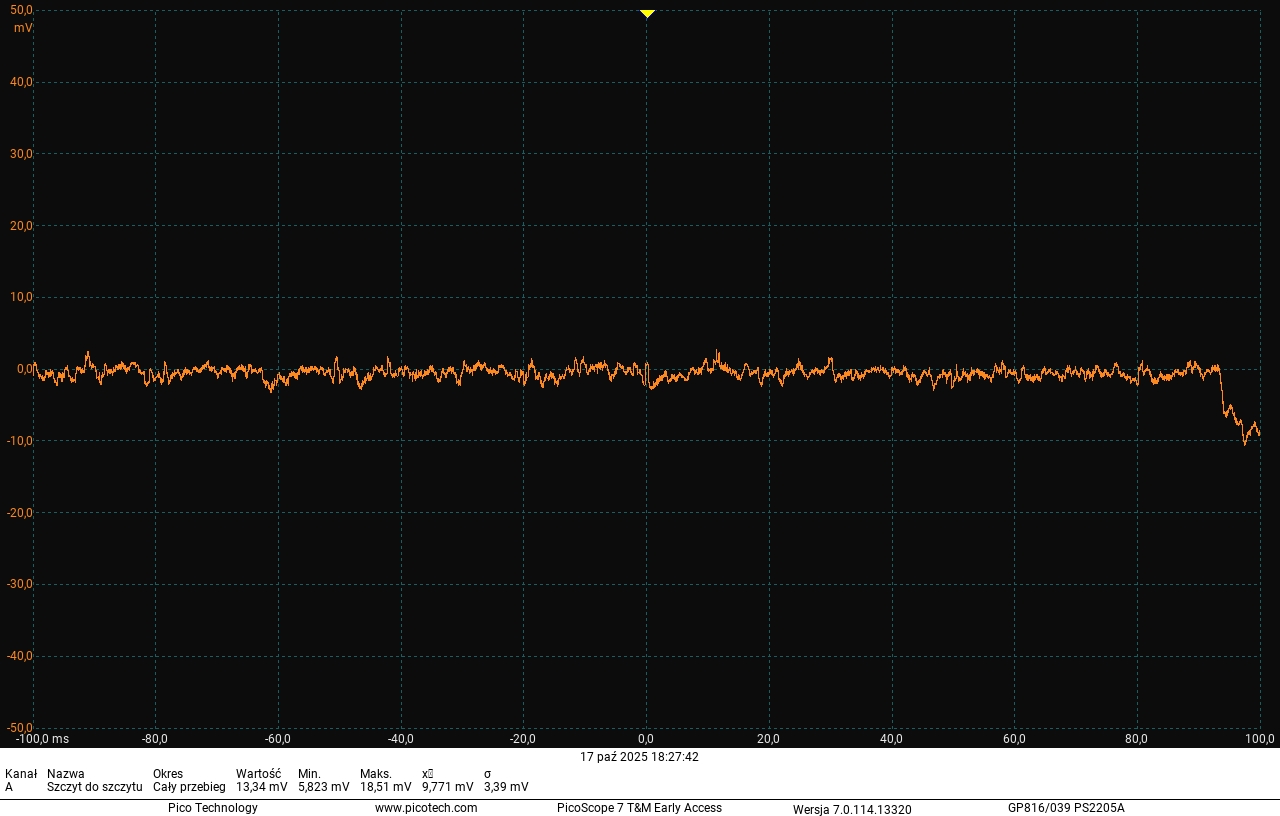

Linia 5 V, test T6, 100% obciążenia

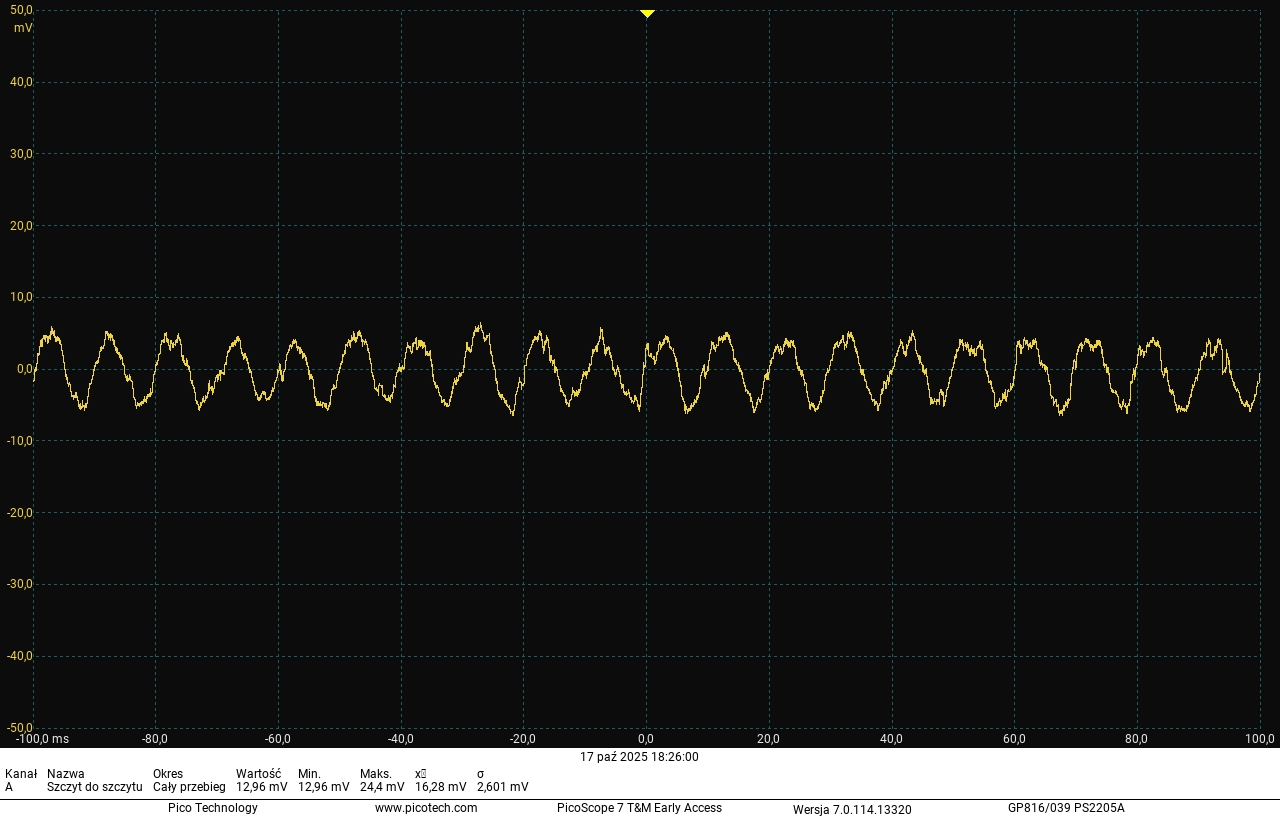

Linia 12 V, test T6, 100% obciążenia

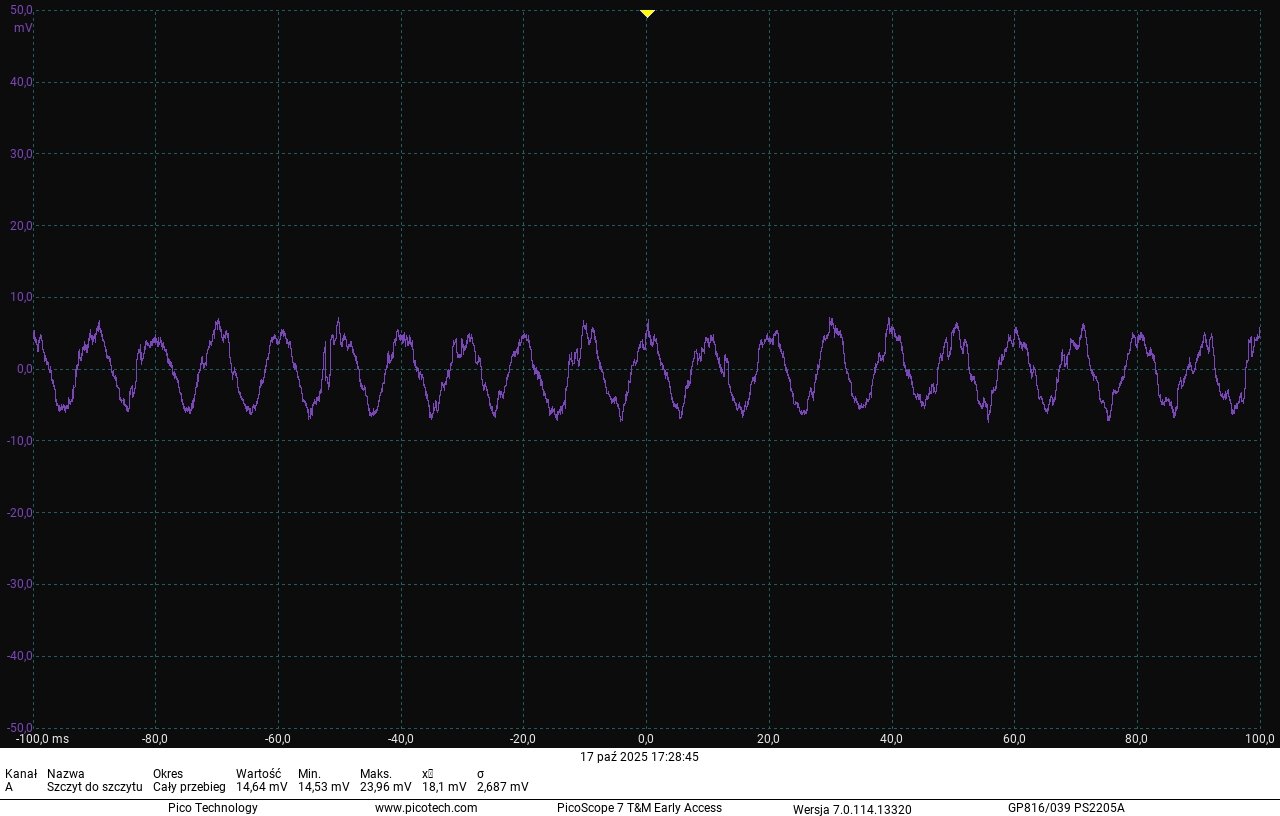

Linia 12 V, test 100% obciążenia w hot box
| Tętnienia napięć | ||||||
|---|---|---|---|---|---|---|
| Test | 3,3 V [mV] | 5 V [mV] | 12 V [mV] | |||
| T1 | 16,5 | 17,3 | 19,7 | |||
| T2 | 18,1 | 21,1 | 15,7 | |||
| T3 | 19,1 | 16,8 | 20,4 | |||
| T4 | 15,7 | 18,7 | 19,2 | |||
| T5 | 17,9 | 16,4 | 24,8 | |||
| T6 | 18,5 | 17,6 | 24,4 | |||
| 110% | 16,8 | 17,8 | 28,8 | |||
