Test Endorfy Supremo FM6 1000 W ATX 3.1. 10 lat gwarancji i certyfikat Cybenetics Platinum

Hałas, temperatury, termowizja

Za chłodzenie elektroniki odpowiada 120-milimetrowy wysokociśnieniowy wentylator ENDORFY Fluctus z łożyskiem z FDB, pracujący w trybie ciągłym. W zakresie obciążenia od 0% do około 50% mocy wentylator pracuje z prędkością 635–893 obr./min, generując hałas na poziomie 31,9-32,9 dBA, a więc jego praca jest bezgłośna. Przy pełnym obciążeniu jednostki decybelomierz wskazywał 38,9 dBA, a wentylator osiągał prędkość 1389 RPM.

W teście przy 110% obciążenia maksymalna zmierzona prędkość wyniosła 1405 RPM przy poziomie hałasu 39,2 dBA.

Temperatury - analiza termowizyjna kamerą FLIR

Kamera termowizyjna zainstalowana w uleFone Armor 9 pozwala na badanie wielu punktów jednocześnie, wykorzystując wiele różnych filtrów. Wykonałem kilka zdjęć od strony wentylatora oraz od spodu PSU w dwóch scenariuszach - na obciążeniu 100% oraz zaraz po wyłączeniu PSU, po teście w hot boxie. Taka analiza może uzewnętrznić wady konstrukcyjne, potencjalne miejsca oszczędności, jak na przykład zbyt słabe tranzystory, które się przegrzewają i osiągają bardzo wysokie temperatury czy zastosowanie niewystarczającego systemu chłodzenia elektroniki.

100% obciążenia

1.
2.

  Poprzedni   Następny

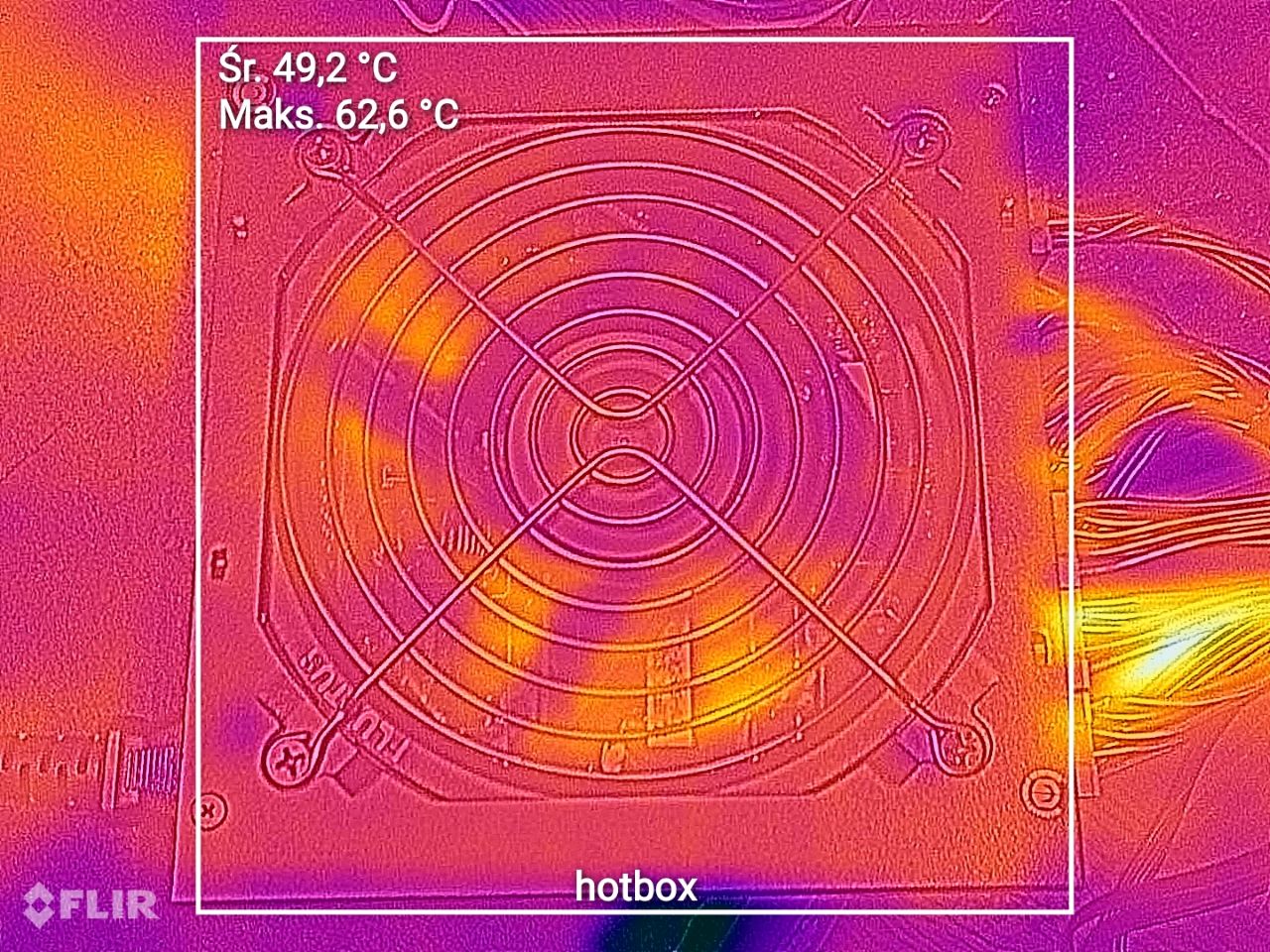

Hot box

1.
2.

  Poprzedni   Następny

Obudowa zasilacza odbiera ciepło z tranzystorów synchronicznego prostownika linii 12 V, do wsparcia mamy dodatkowe radiatory. Najwyższe temperatury zarejestrowałem w okolicach sekcji SR na stronie wtórnej (do 47,8°C) na kratce wentylacyjnej i na spodzie PSU 68,4°C. W hot boxie notujemy wyższe temperatury od strony wentylatora 62,6°C, natomiast na spodzie obudowy 77°C.
