Test Modecom Volcano HEX 850 W Platinum. Świetny zasilacz z certyfikatem Cybenetics Platinum ATX 3.1

Hałas, temperatury, termowizja

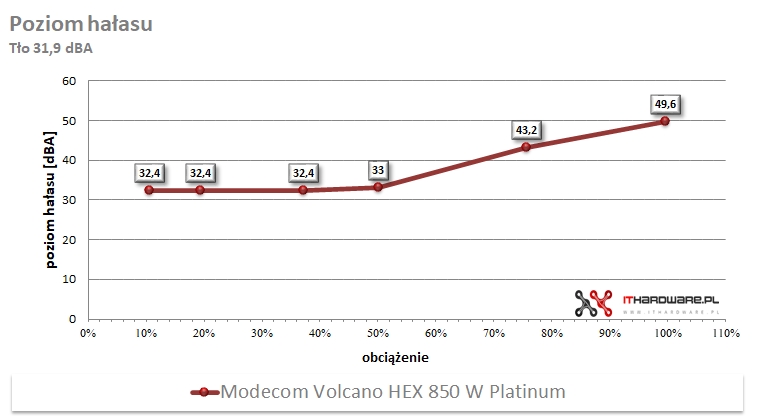

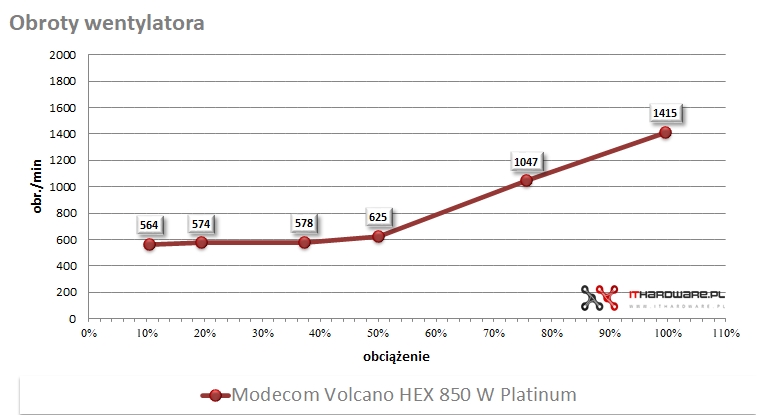

Zasilacz Modecom Volcano HEX 850 W Platinum uruchamia wentylator natychmiast po włączeniu i pracuje w trybie ciągłym. Zastosowany model Hong Hua HA1425M12F-Z (140 mm, 12 V, 0,36 A) z łożyskiem FDB, posiada płynną regulację prędkości zależną od temperatury. Do około 50% obciążenia utrzymuje bardzo niskie obroty na poziomie 564 - 625 obr./min i niski poziom hałasu (od 32,4 do 33,0 dBA). Powyżej 75% obciążenia prędkość stopniowo rośnie, a zasilacz staje się słyszalny, osiągając 1415 obr./min przy 100% mocy, 1493 obr./min w teście 110% oraz 1622 obr./min podczas próby OPP.

Temperatury – analiza termowizyjna kamerą FLIR

Kamera termowizyjna zainstalowana w uleFone Armor 9 pozwala na badanie wielu punktów jednocześnie, wykorzystując wiele różnych filtrów. Wykonałem kilka zdjęć od strony wentylatora oraz od spodu PSU, w dwóch scenariuszach - na obciążeniu 100% oraz zaraz po wyłączeniu PSU, po teście w hot boxie. Taka analiza może uzewnętrznić wady konstrukcyjne, potencjalne miejsca oszczędności, jak na przykład zbyt słabe tranzystory, które się przegrzewają i osiągają bardzo wysokie temperatury czy zastosowanie niewystarczającego systemu chłodzenia elektroniki.

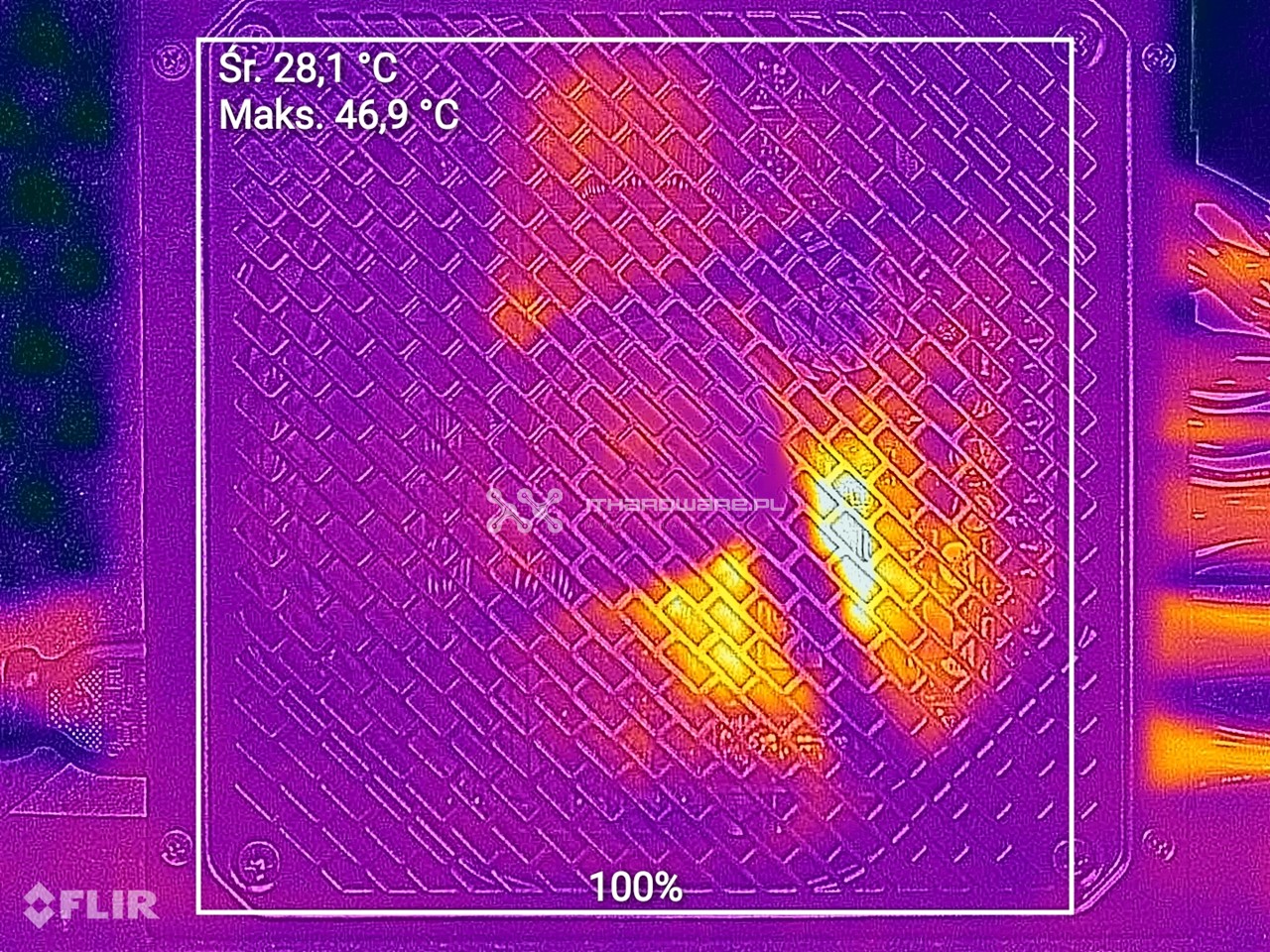

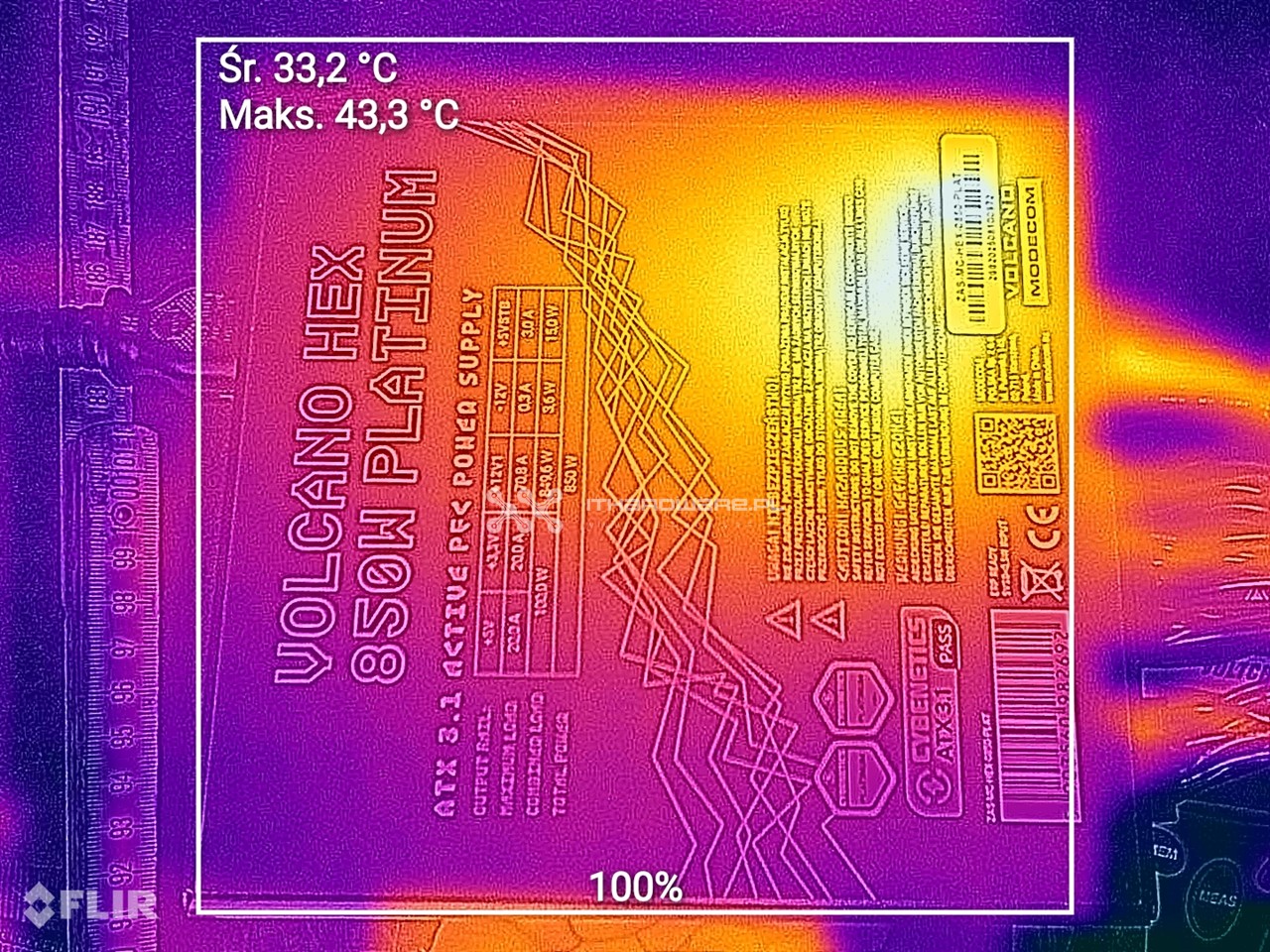

100% obciążenia

1.
2.

  Poprzedni   Następny

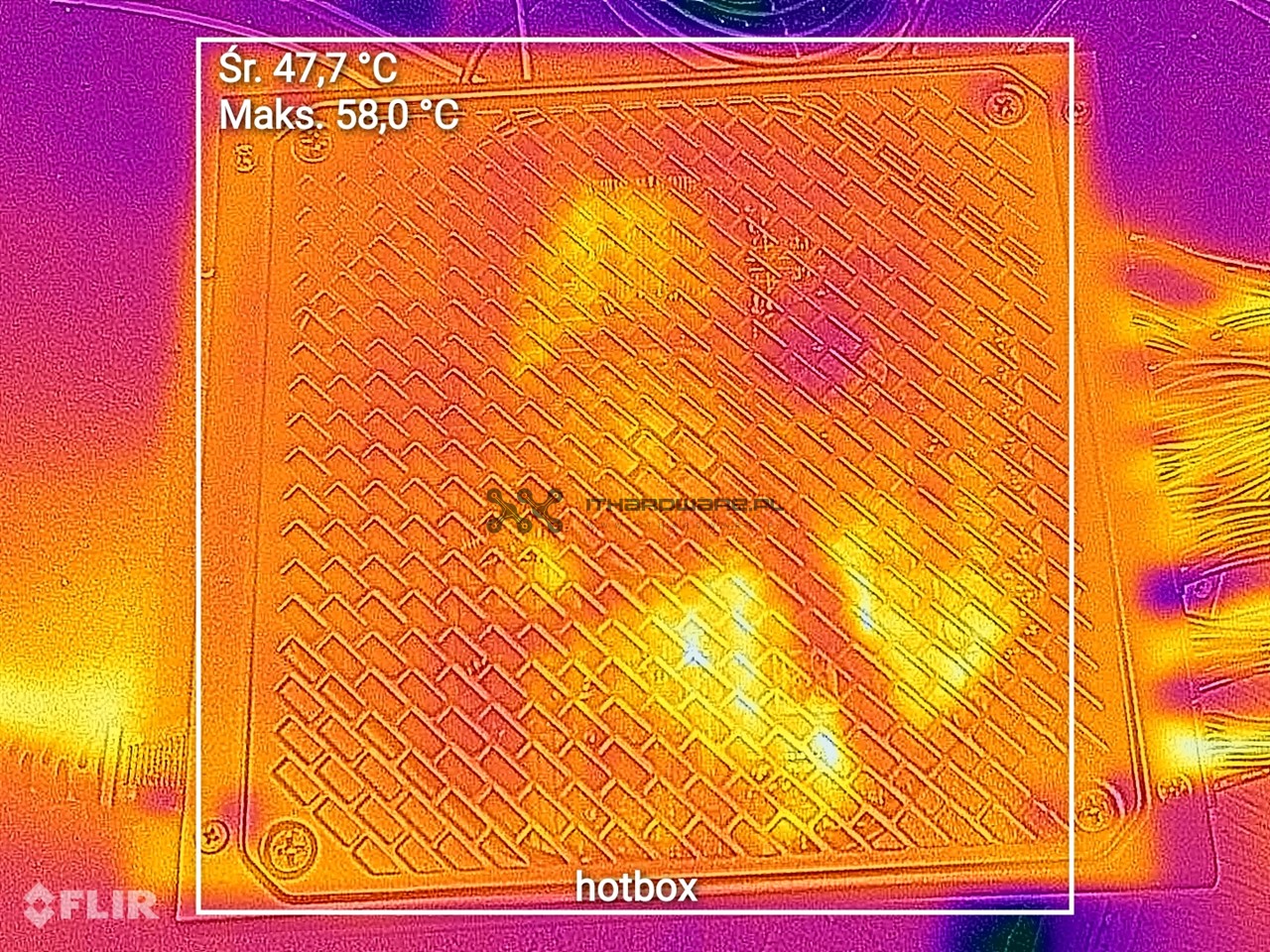

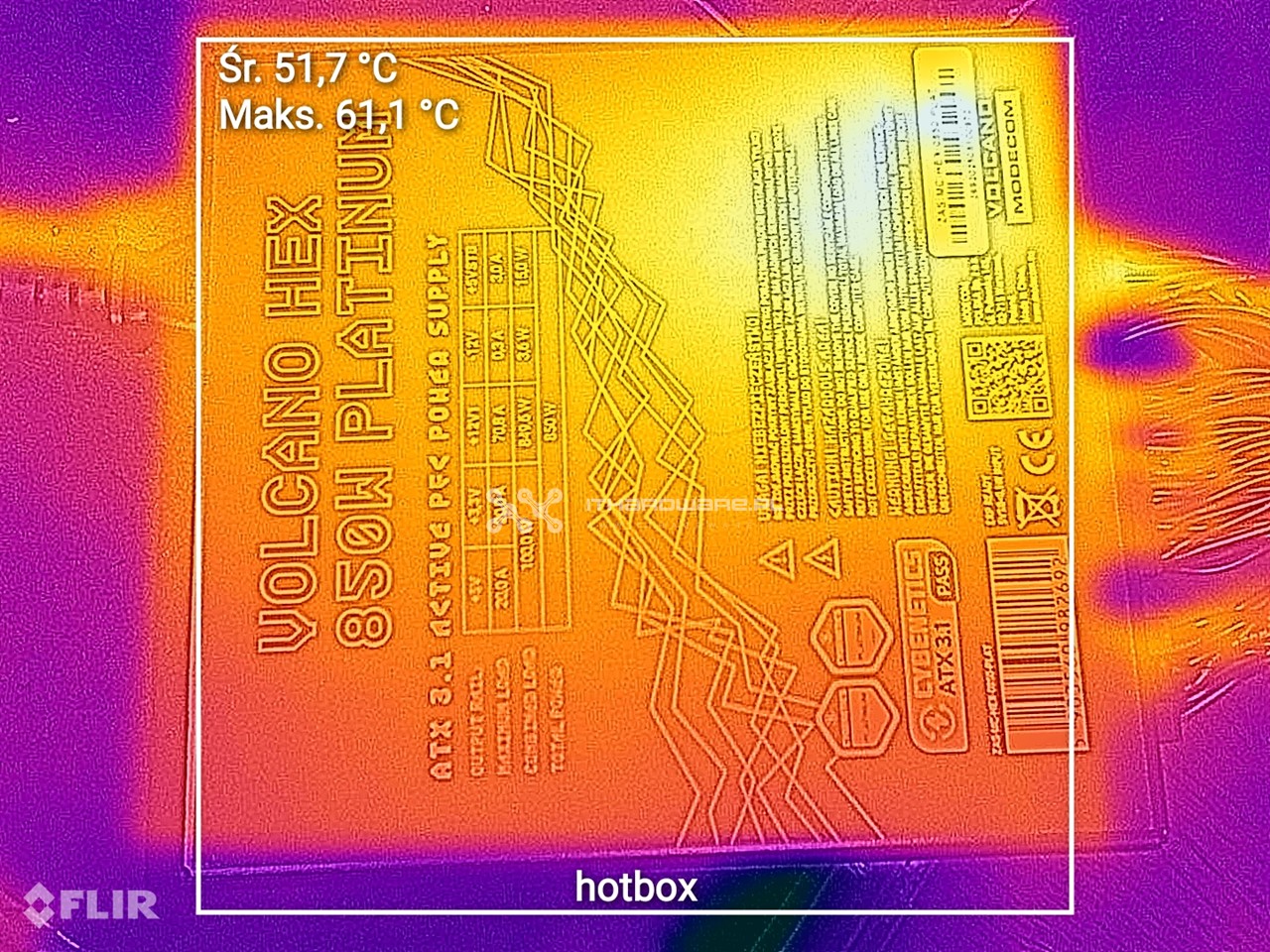

Hot box

1.
2.

  Poprzedni   Następny

Pod pełnym obciążeniem maksymalna temperatura od strony wentylatora wyniosła około 46,9°C, natomiast na obudowie 43,3°C. W warunkach hot box odnotowano wyższe wartości, tj. 58°C po stronie wentylatora i 61,1°C na spodzie obudowy.
