Test MSI MAG A1200PLS PCIE5. 1200 W z Platinum, który zadziwia ciszą

Analiza wnętrza

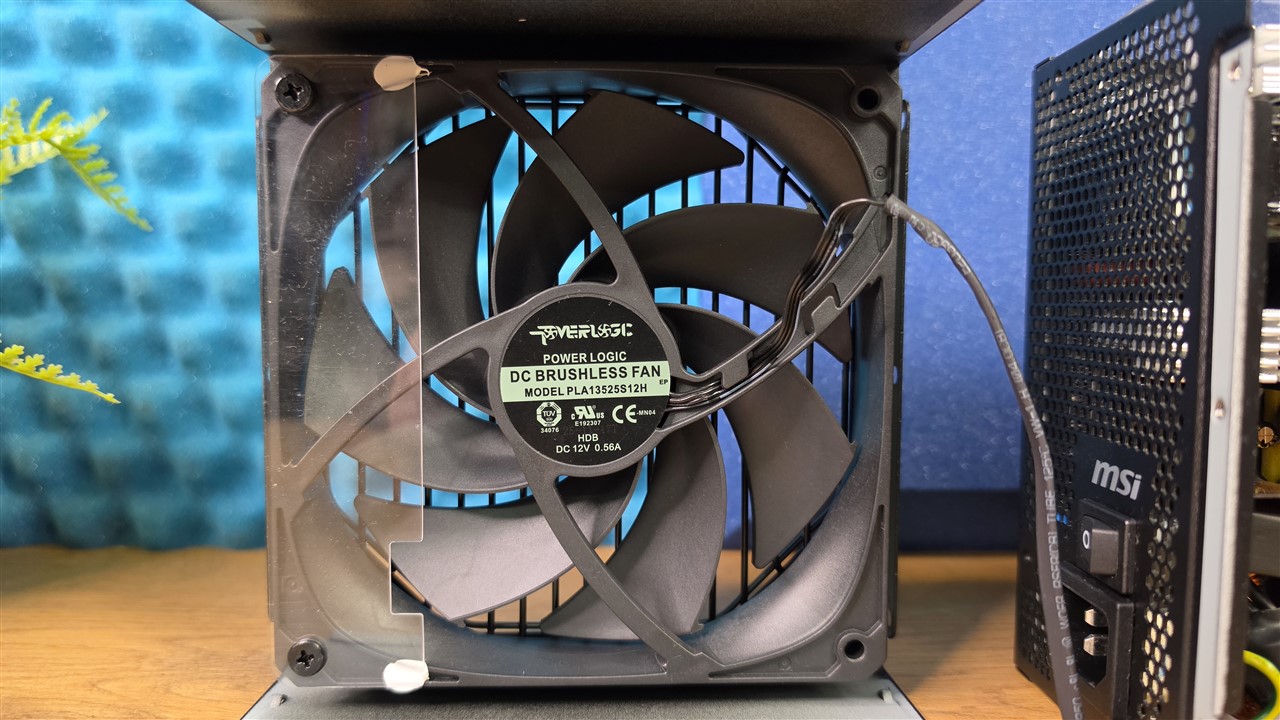

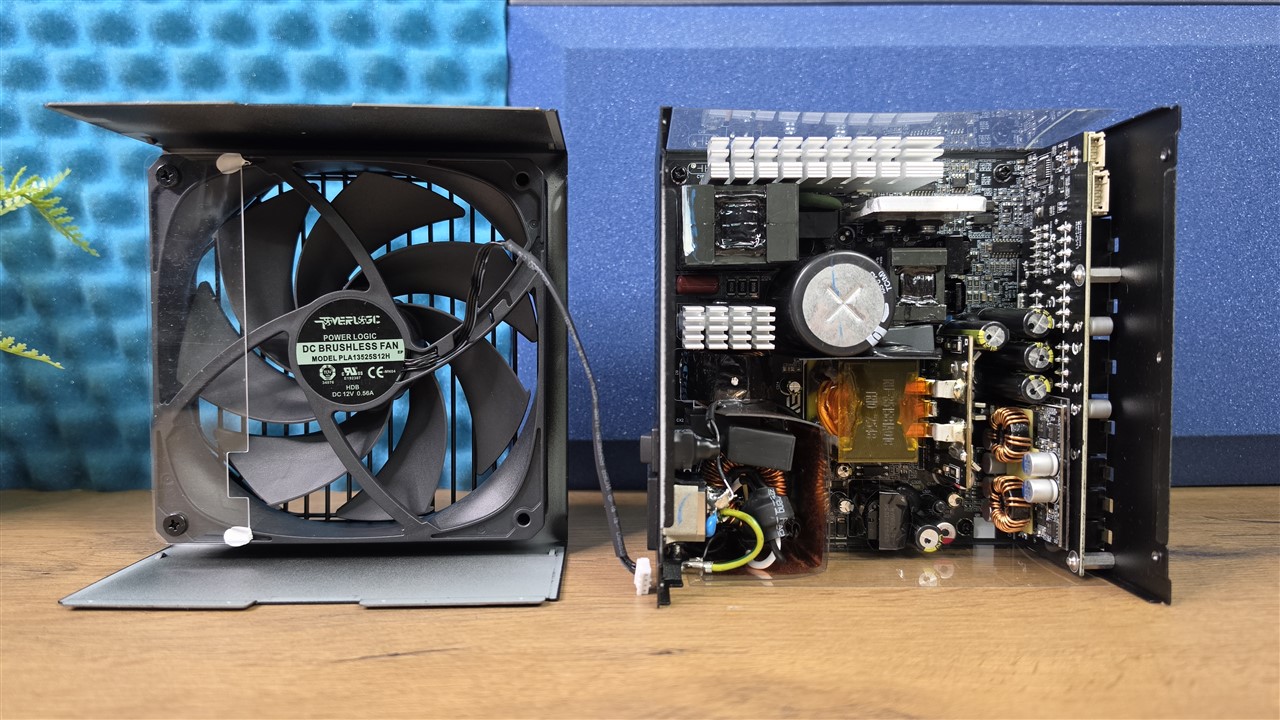

Za chłodzenie elektroniki odpowiada wentylator Power Logic PLA13525S12H o średnicy 135 mm z łożyskiem FDB. Wentylator pracuje z napięciem 12 V i natężeniem 0,56 A. Zasilacz nie posiada przełącznika trybu półpasywnego, więc charakterystyka pracy wentylatora jest realizowana automatycznie przez układ sterowania PSU w trybie ciągłym.

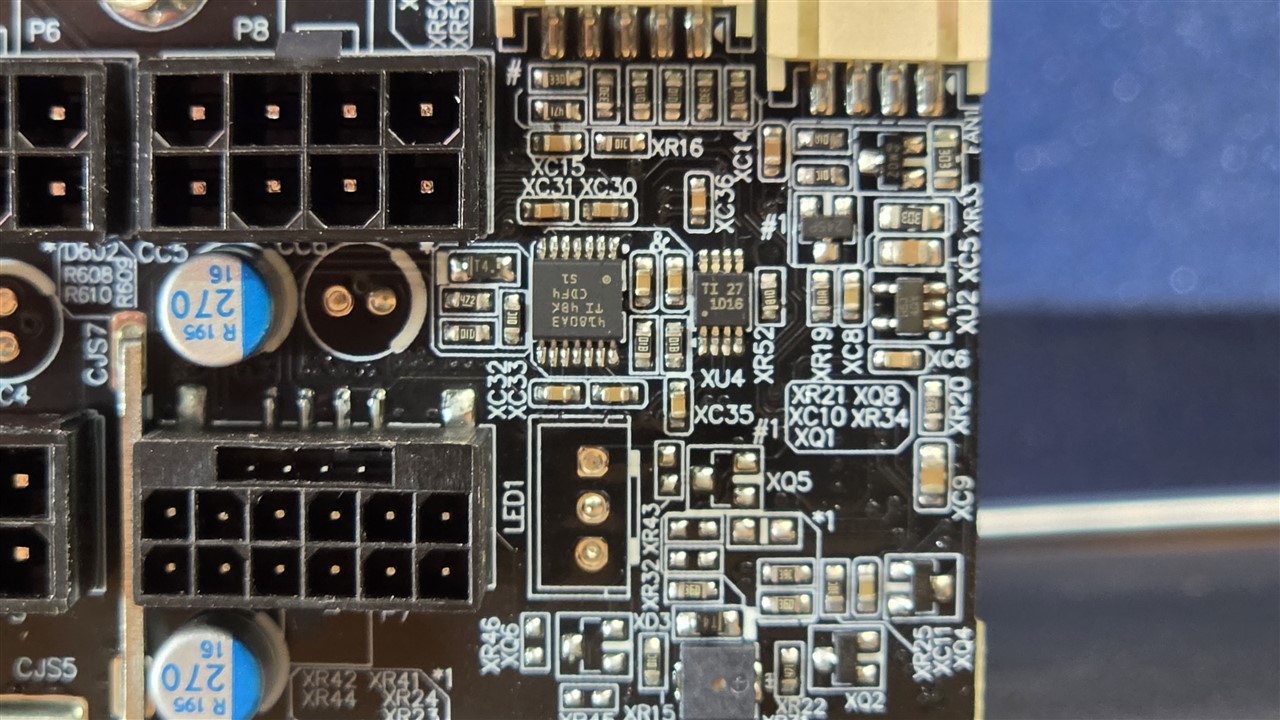

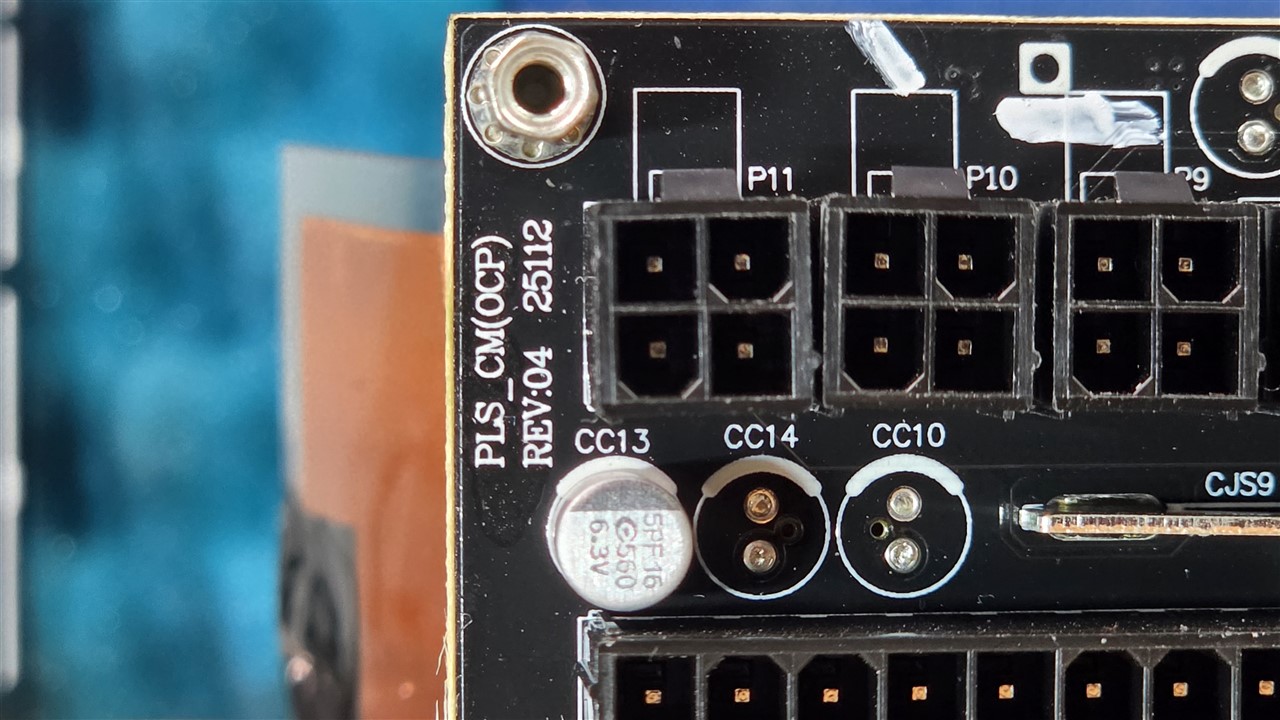

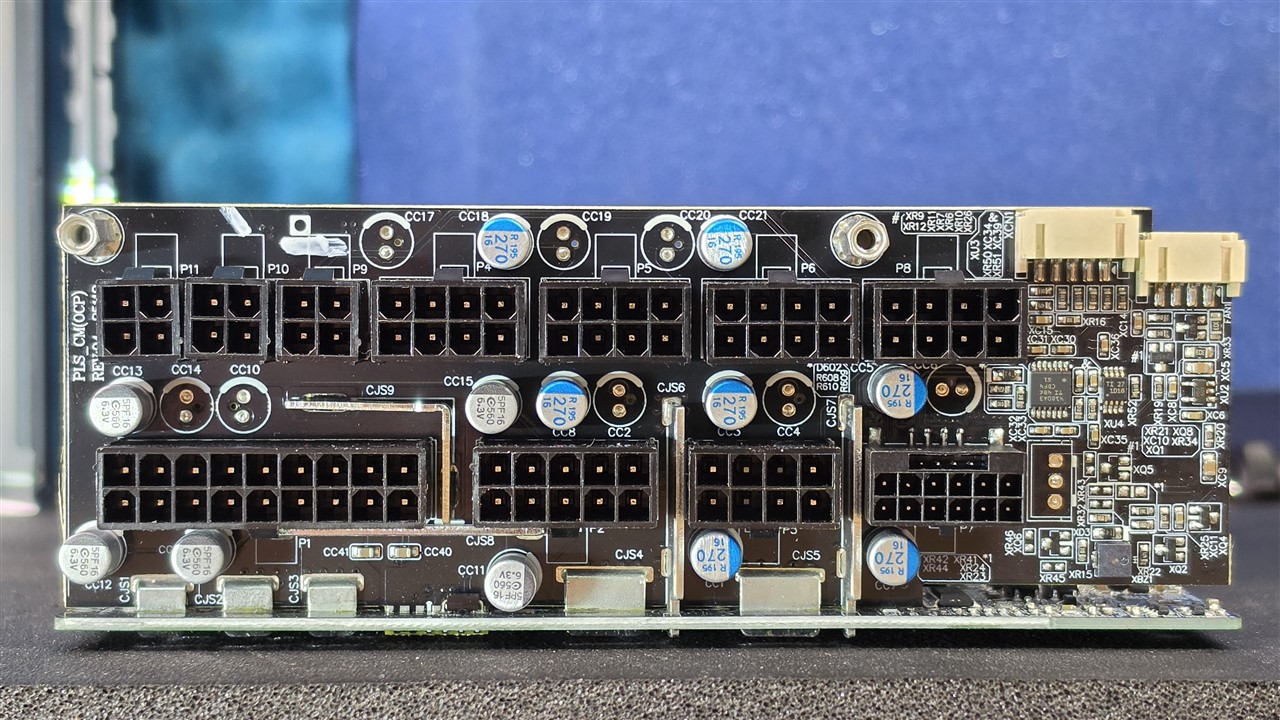

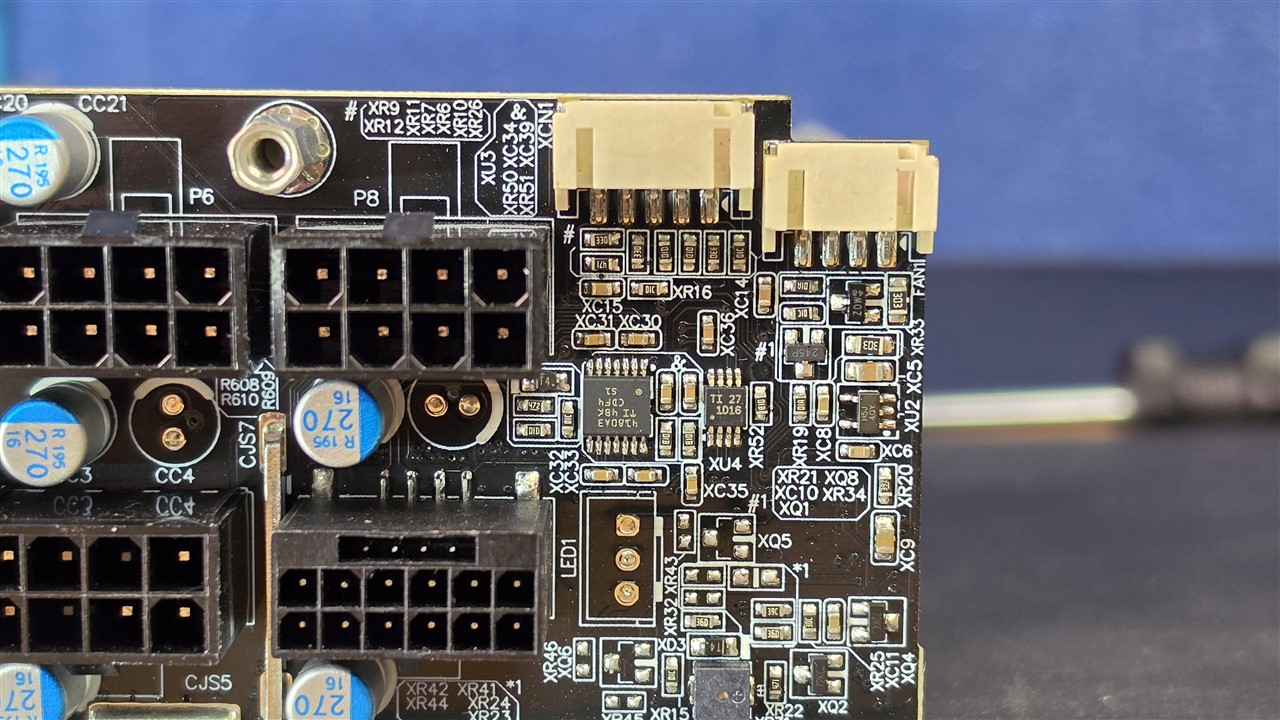

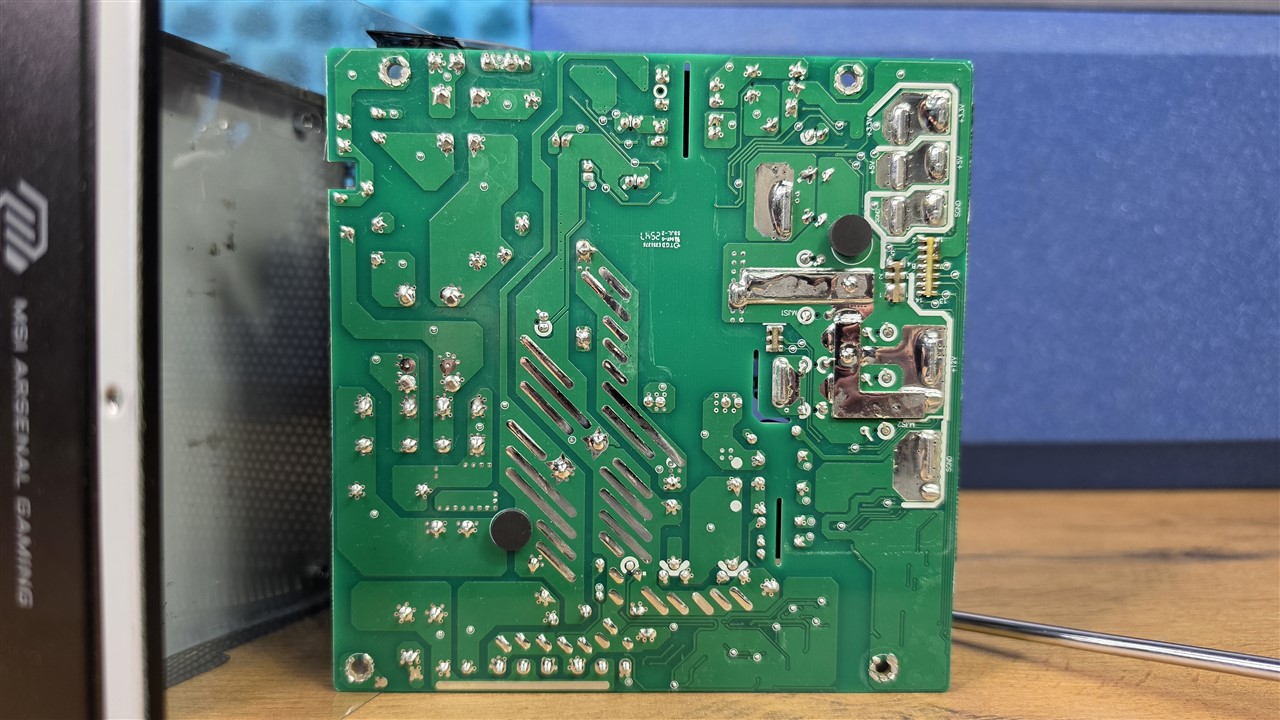

MSI MAG A1200PLS PCIE5 bazuje na platformie PLS produkowanej przez CWT. Producent zastosował topologię półmostu z układem rezonansowym LLC oraz synchronicznym prostowaniem linii +12 V i przetwornicami DC-DC dla napięć +3,3 V oraz +5 V. Całość osadzono na dwustronnym laminacie, a modularne okablowanie wyprowadzono na osobnej płytce ze złączami.

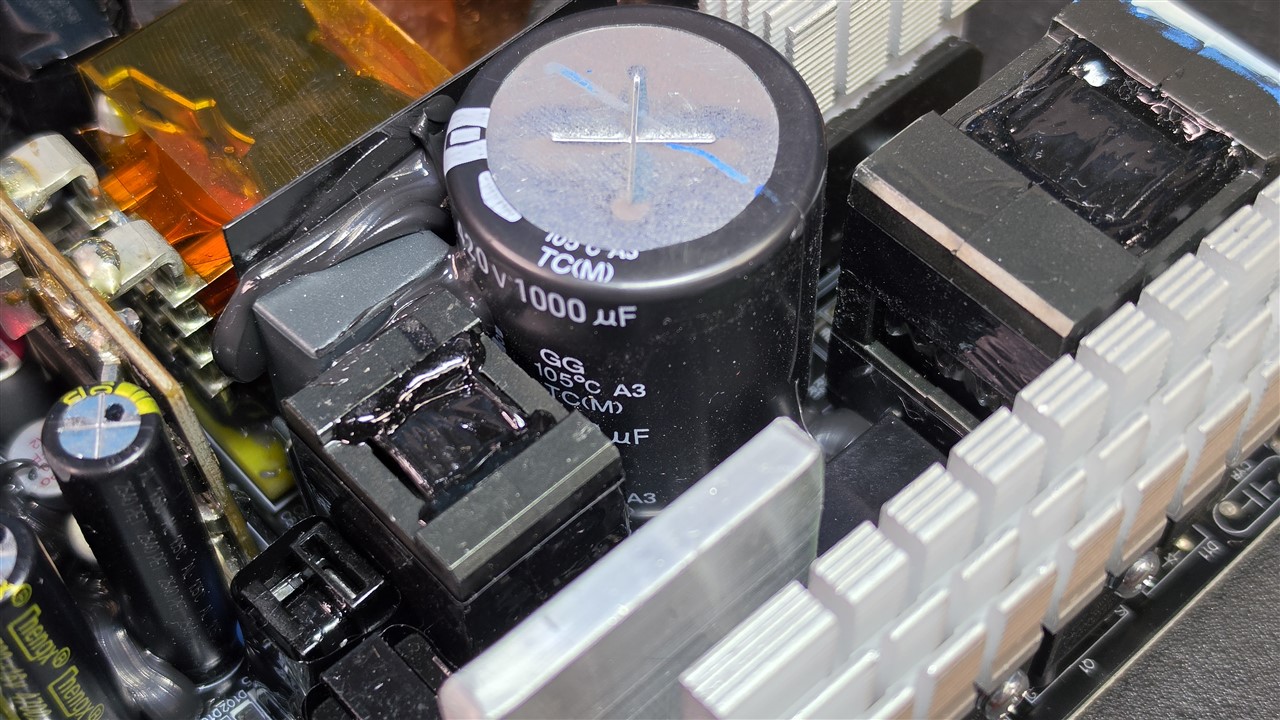

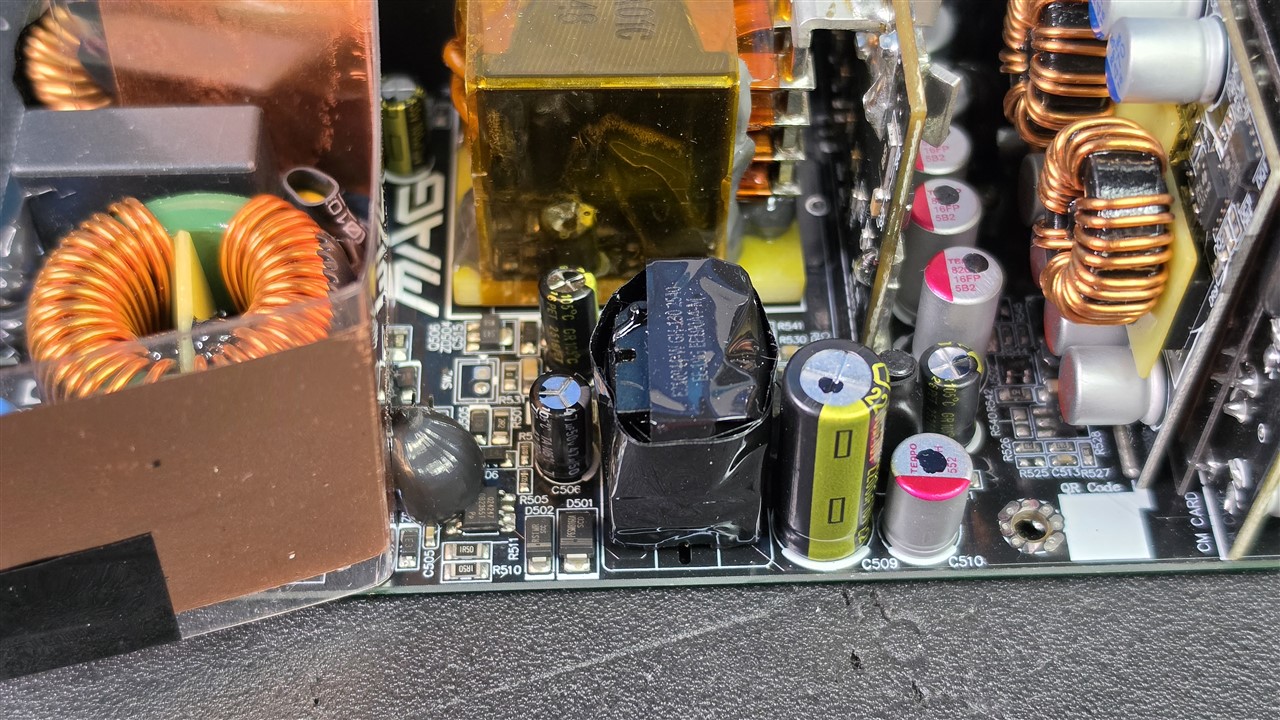

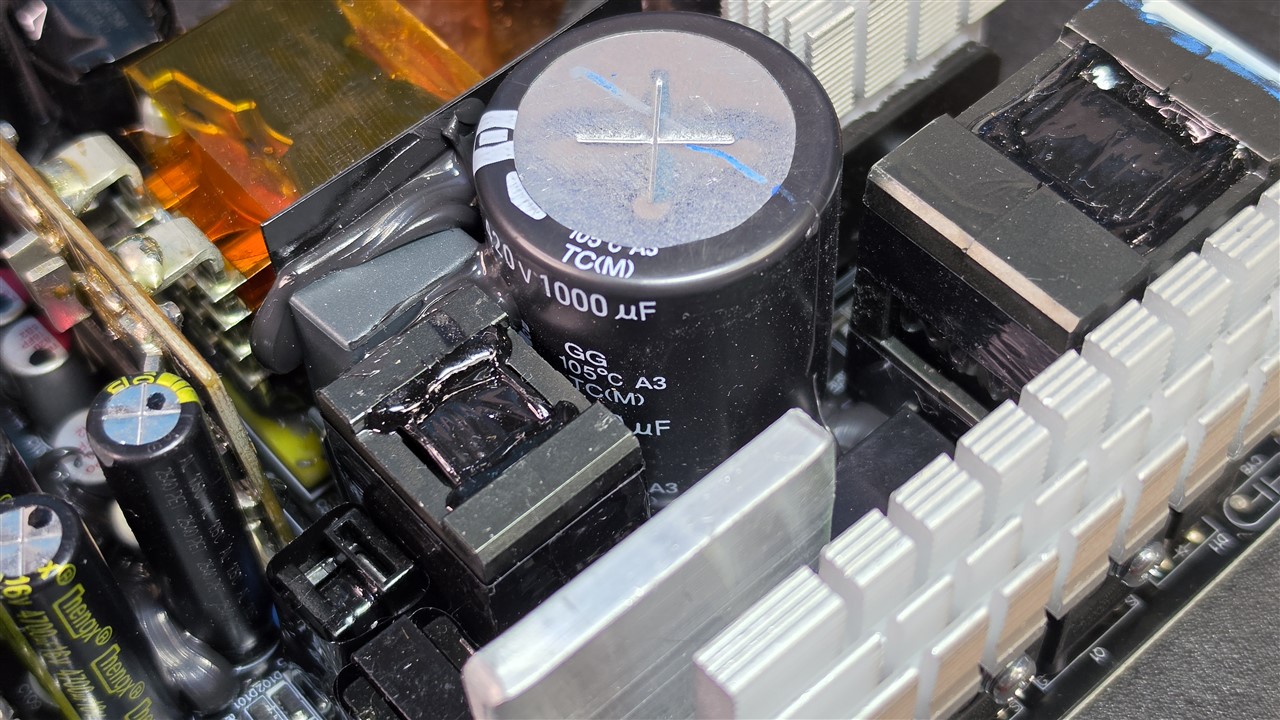

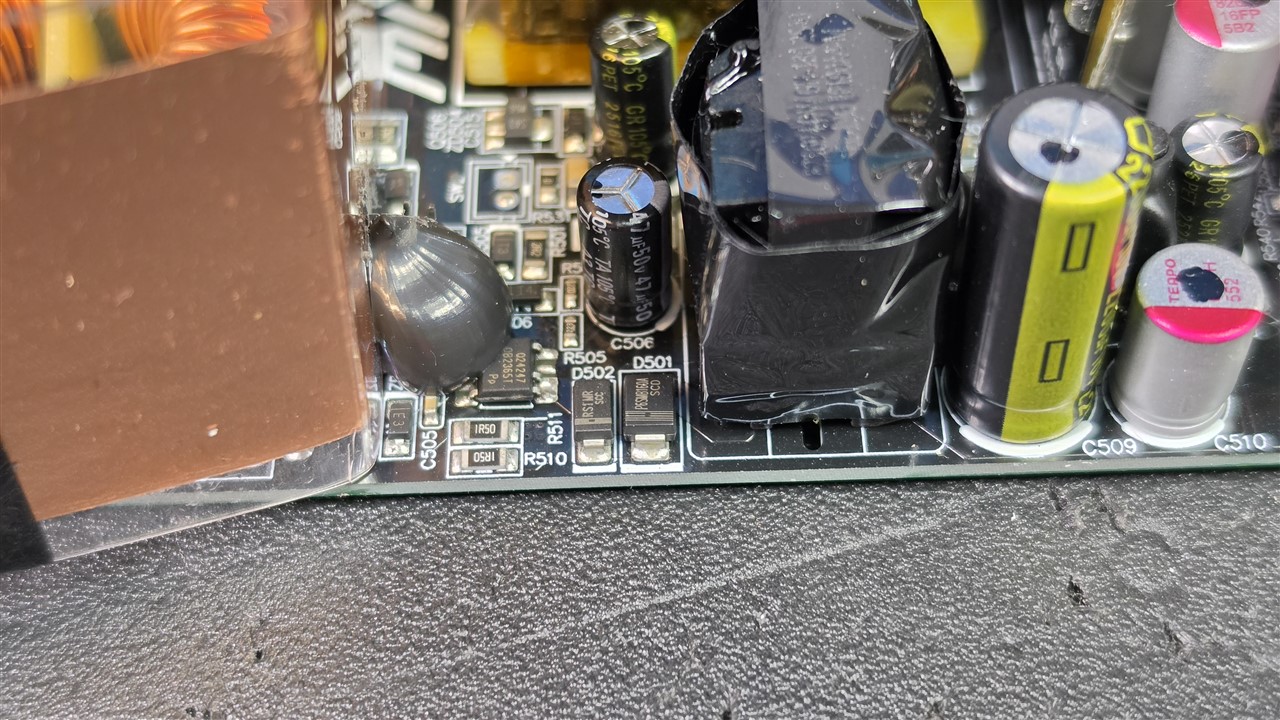

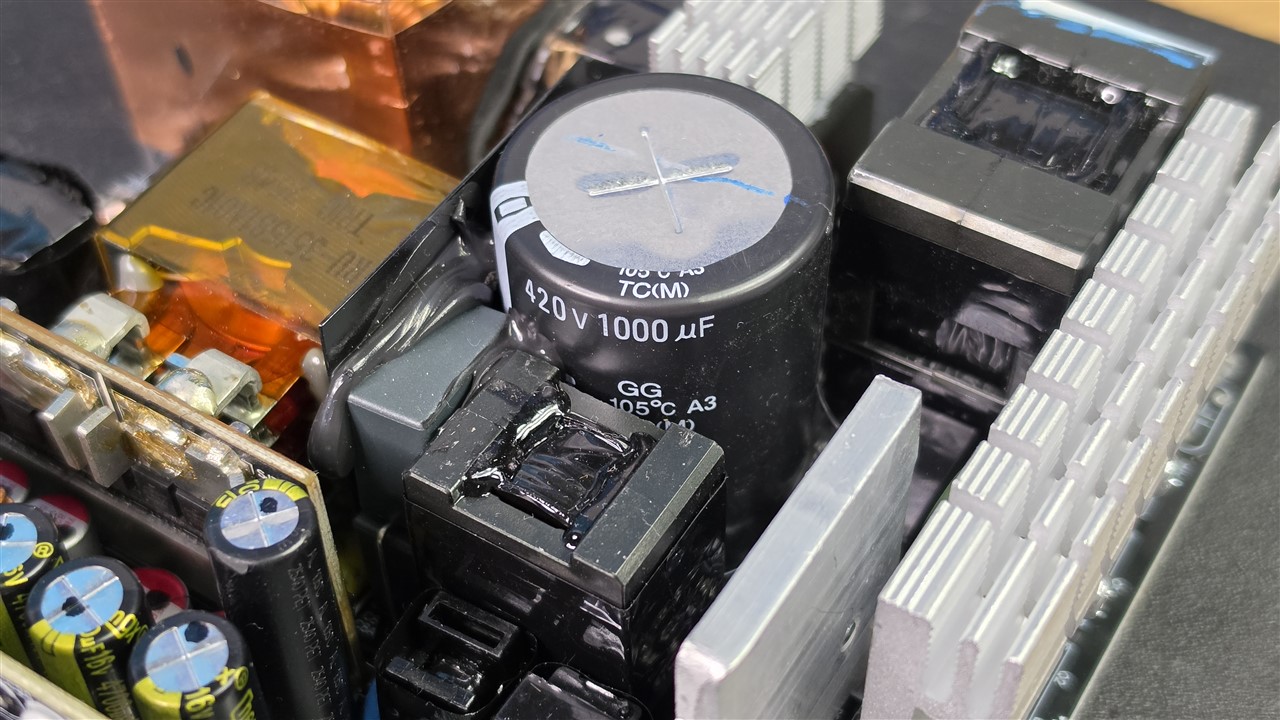

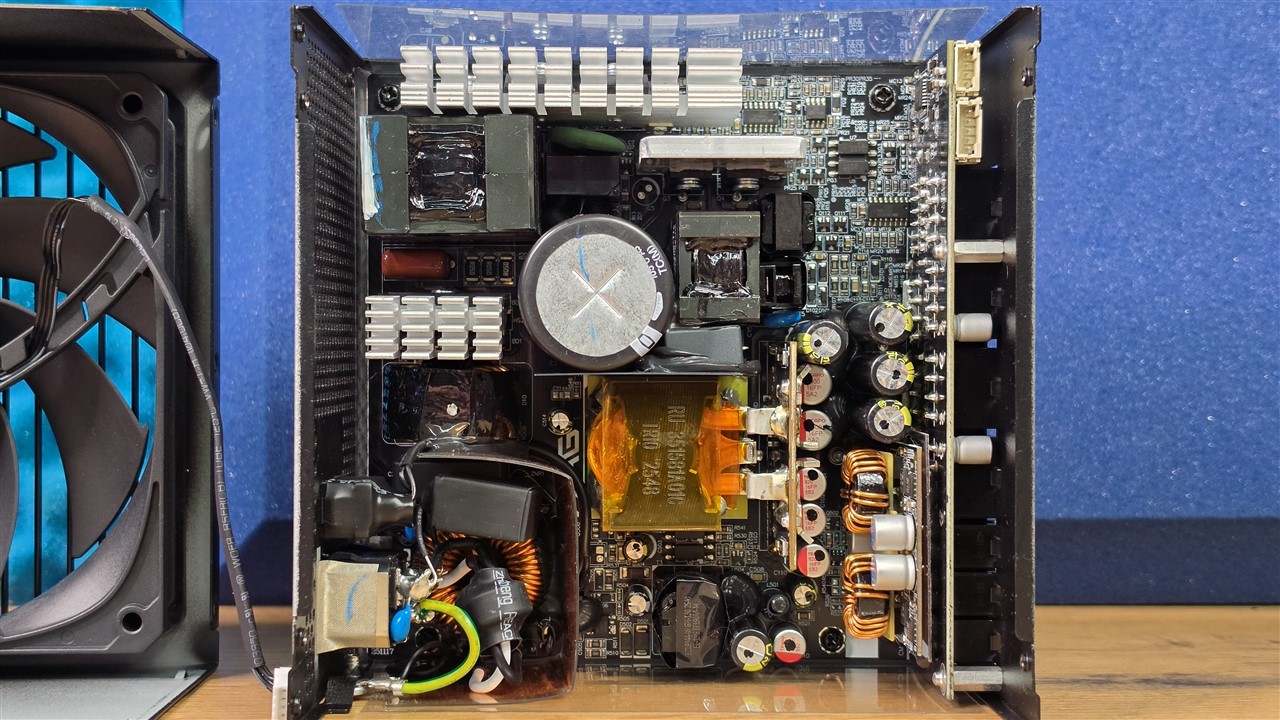

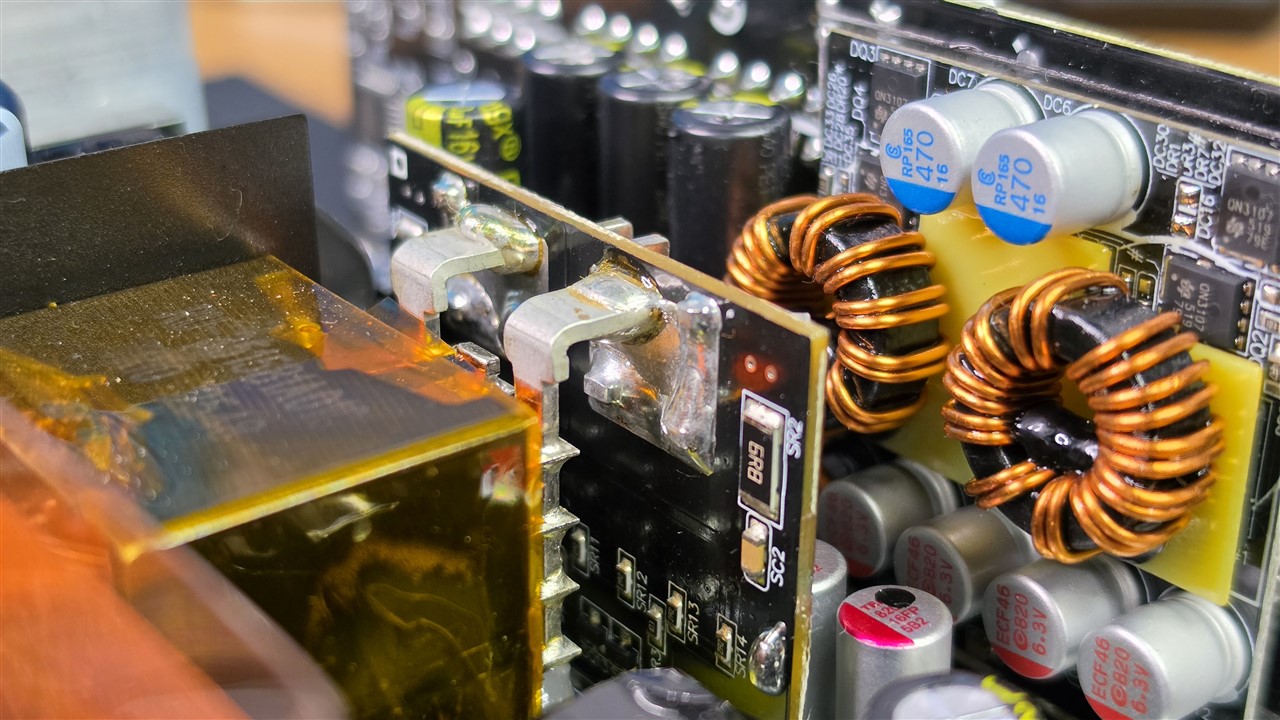

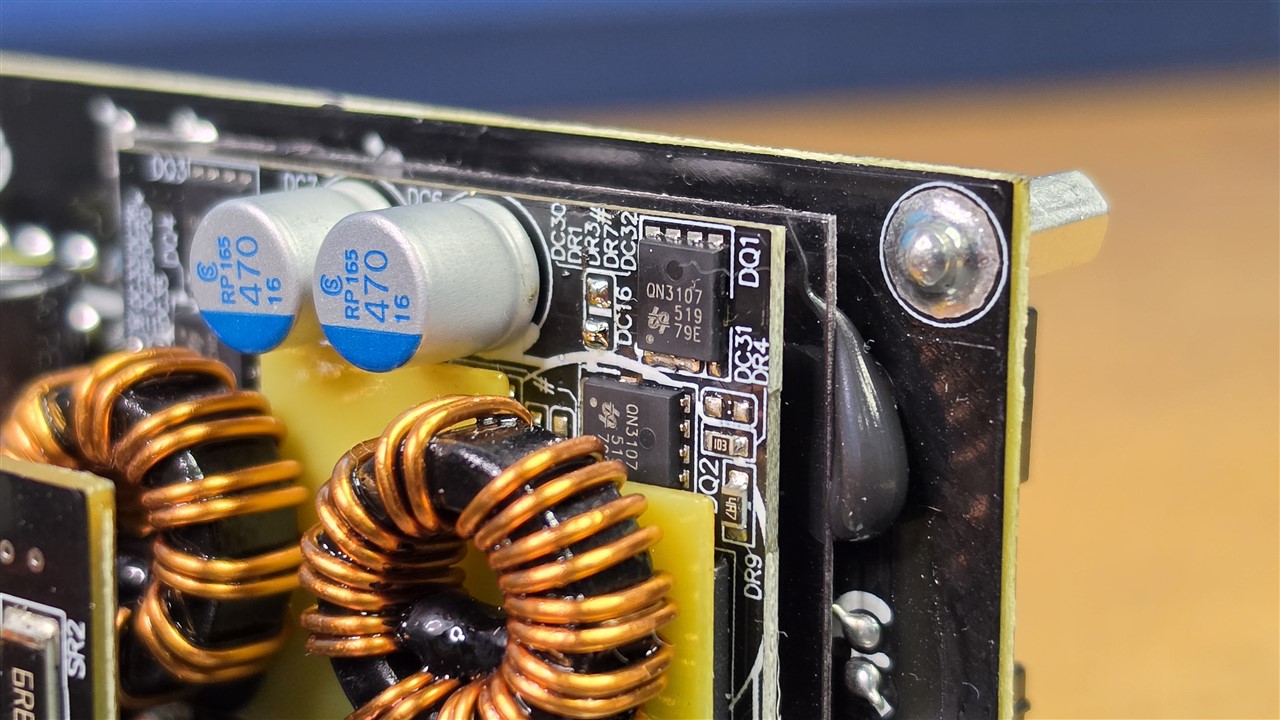

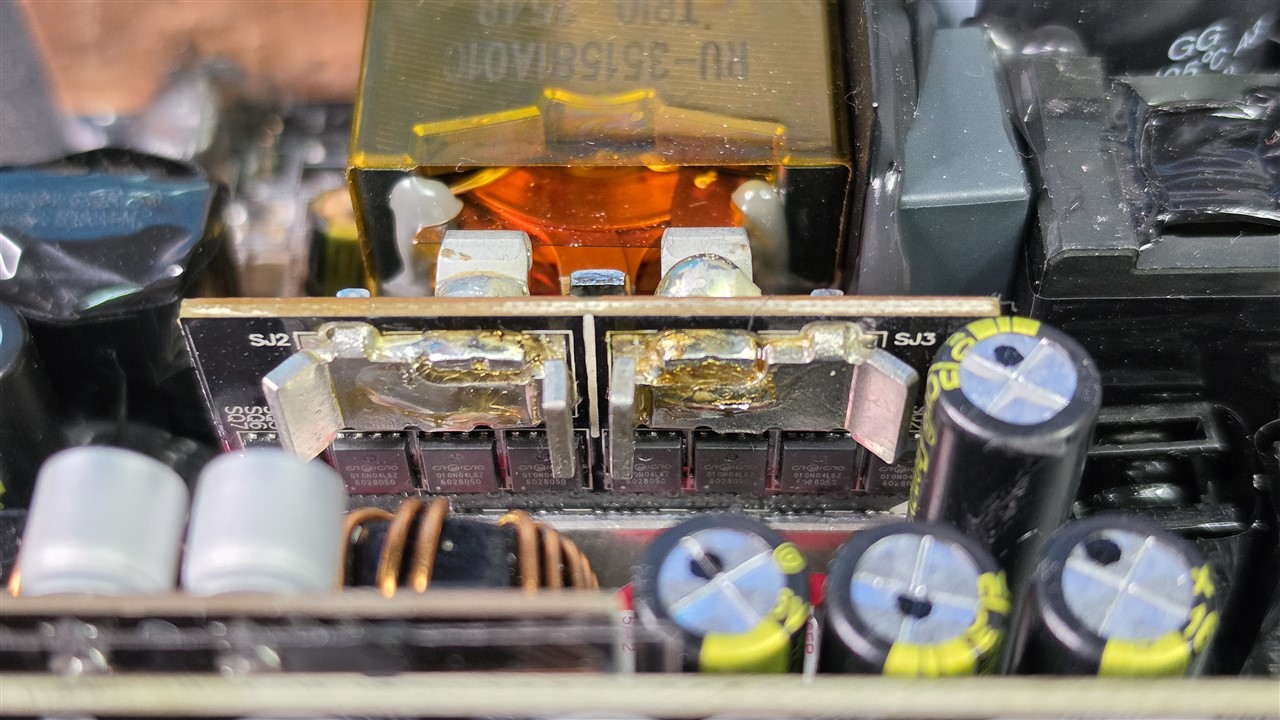

Analizując rozmieszczenie elementów, po lewej stronie umieszczono filtr EMI z sześcioma kondensatorami Y, dwoma kondensatorami X, dwiema cewkami oraz warystorem MOV. Dalej znajduje się zabezpieczenie przed prądami rozruchowymi oparte o termistor NTC i przekaźnik, dwa mostki prostownicze oraz sekcja APFC. Za nią umieszczono cewkę APFC i główny kondensator filtrujący Teapo o pojemności 1000 uF, napięciu 420 V i temperaturze pracy do 105 °C. W dalszej części pracuje sekcja kluczowania w topologii półmostu oraz układ rezonansowy LLC. Za transformatorem głównym, po stronie wtórnej, znajduje się synchroniczny prostownik linii +12 V, a obok przetwornice DC-DC dla napięć +3,3 V i +5 V. Przy płytce modularnego okablowania dodano również kondensatory wspomagające filtrację napięć wyjściowych.

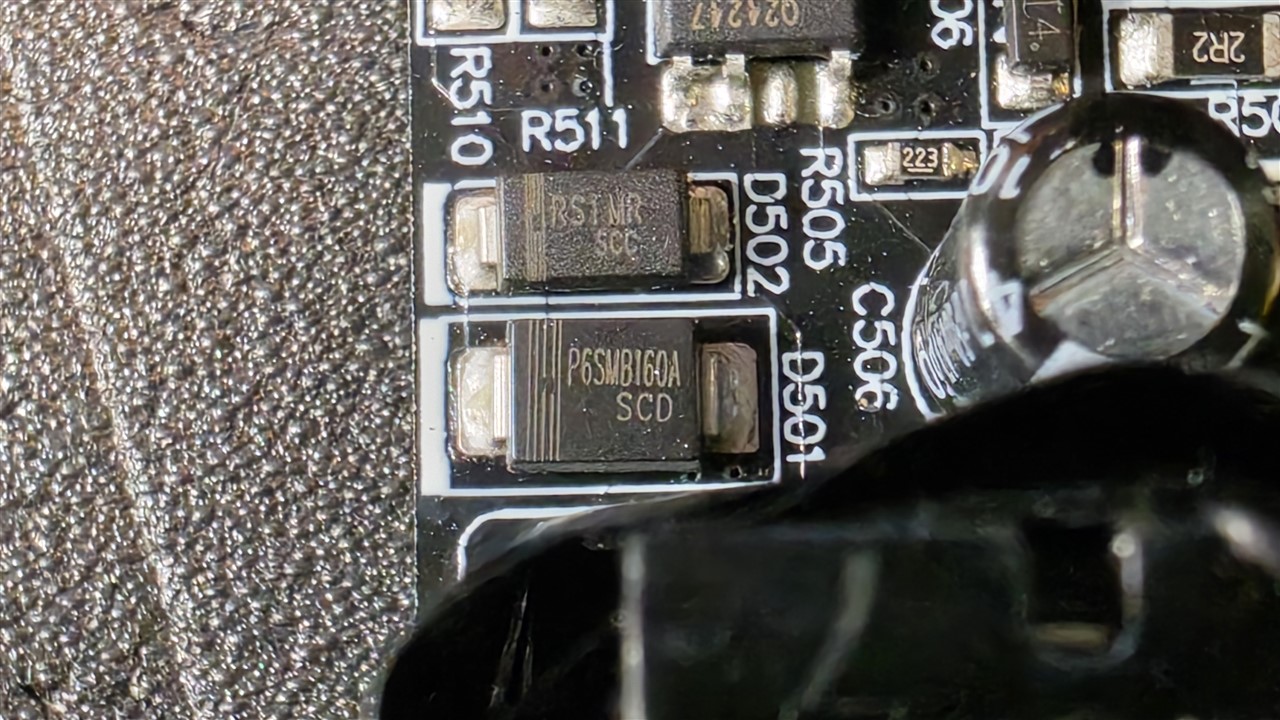

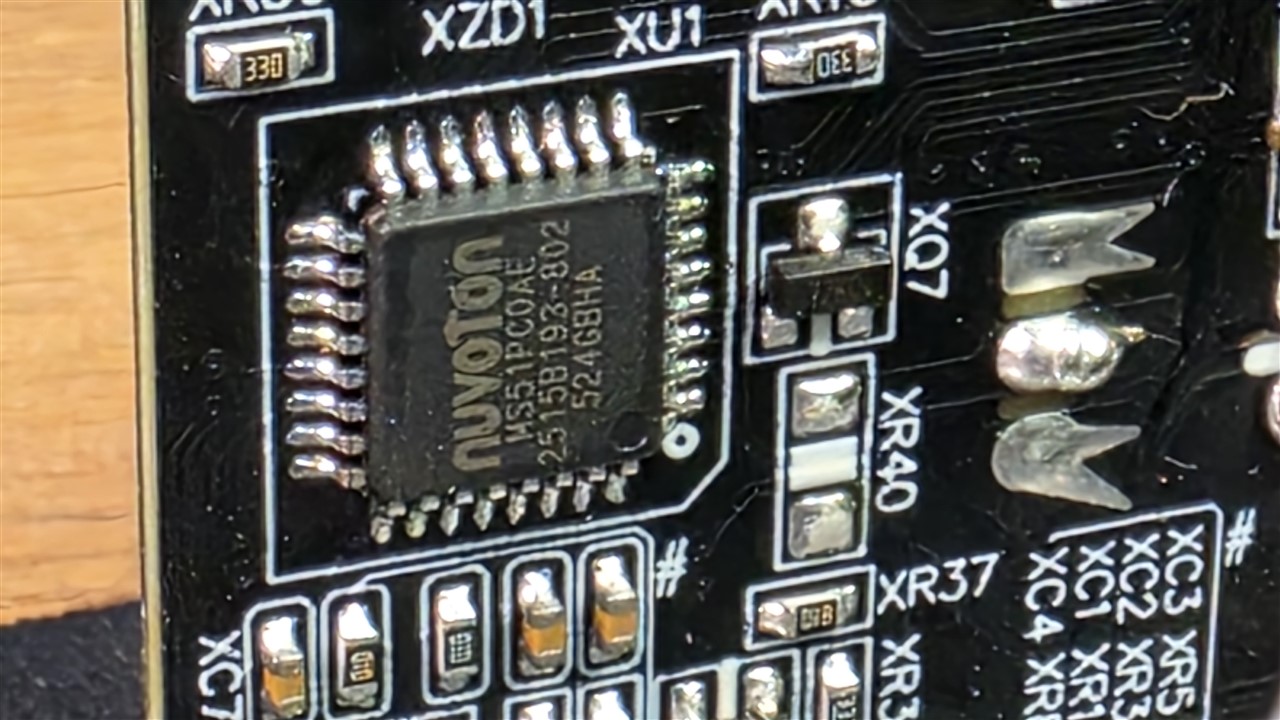

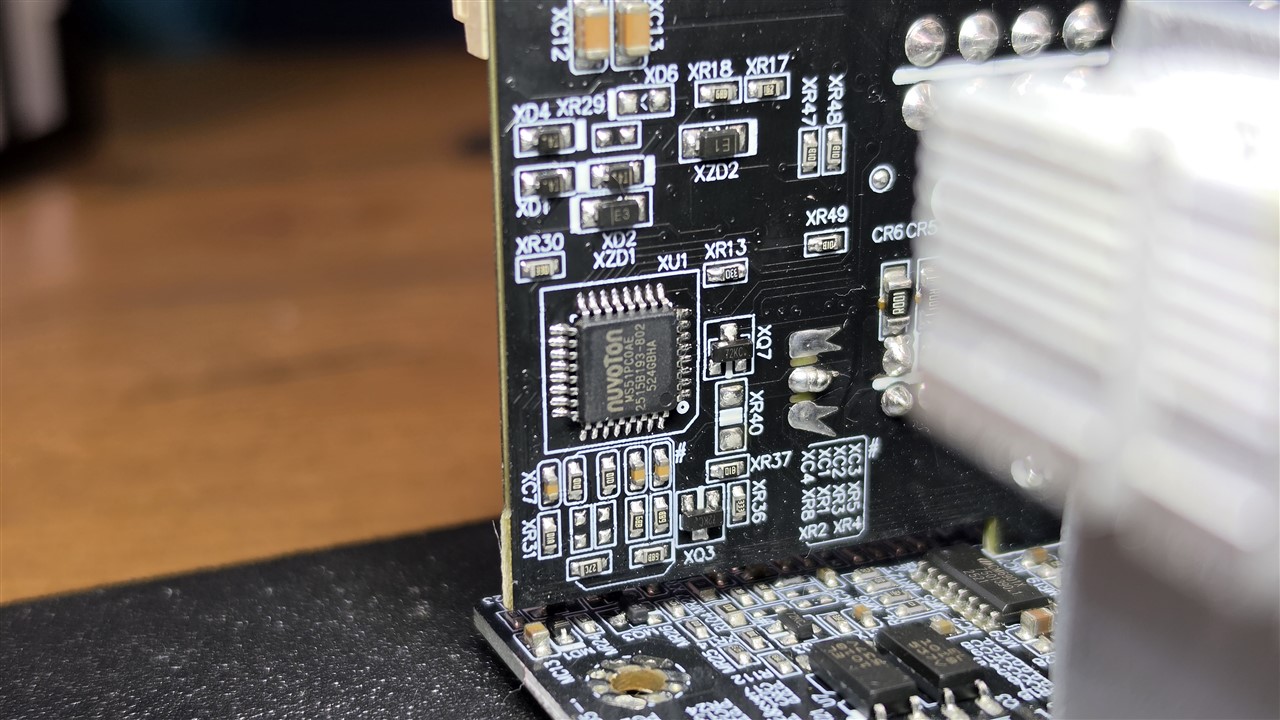

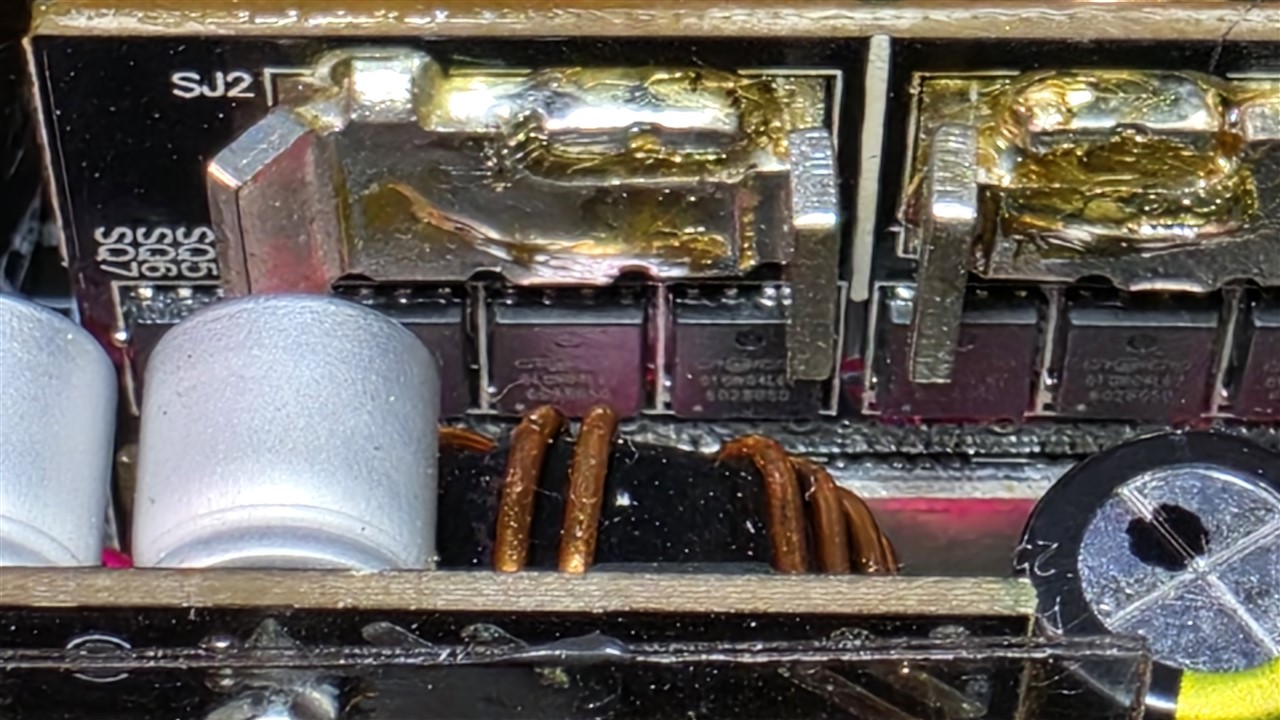

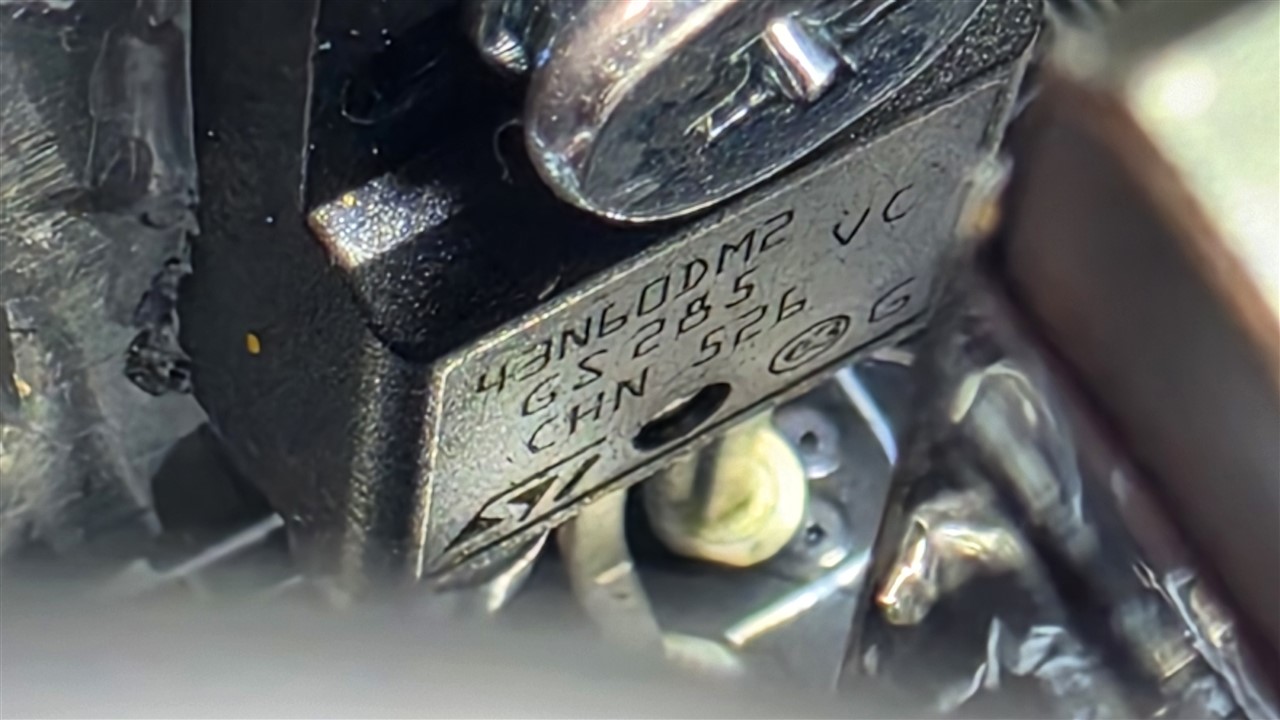

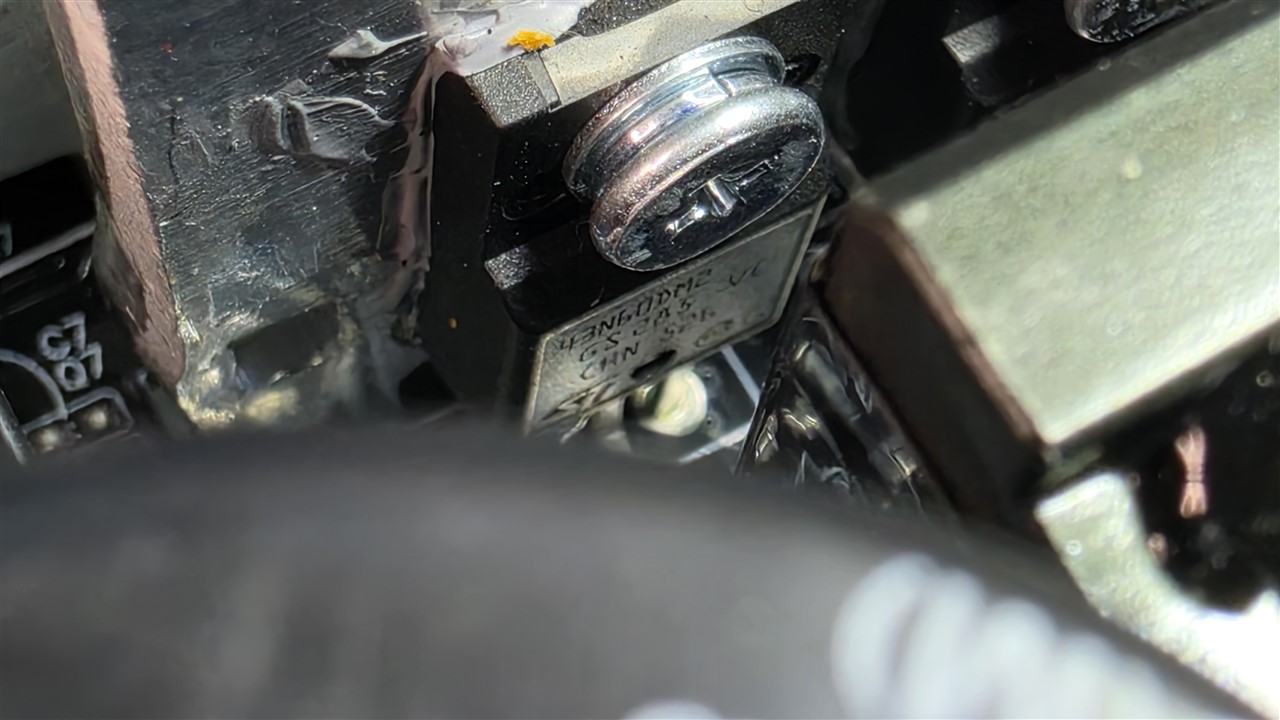

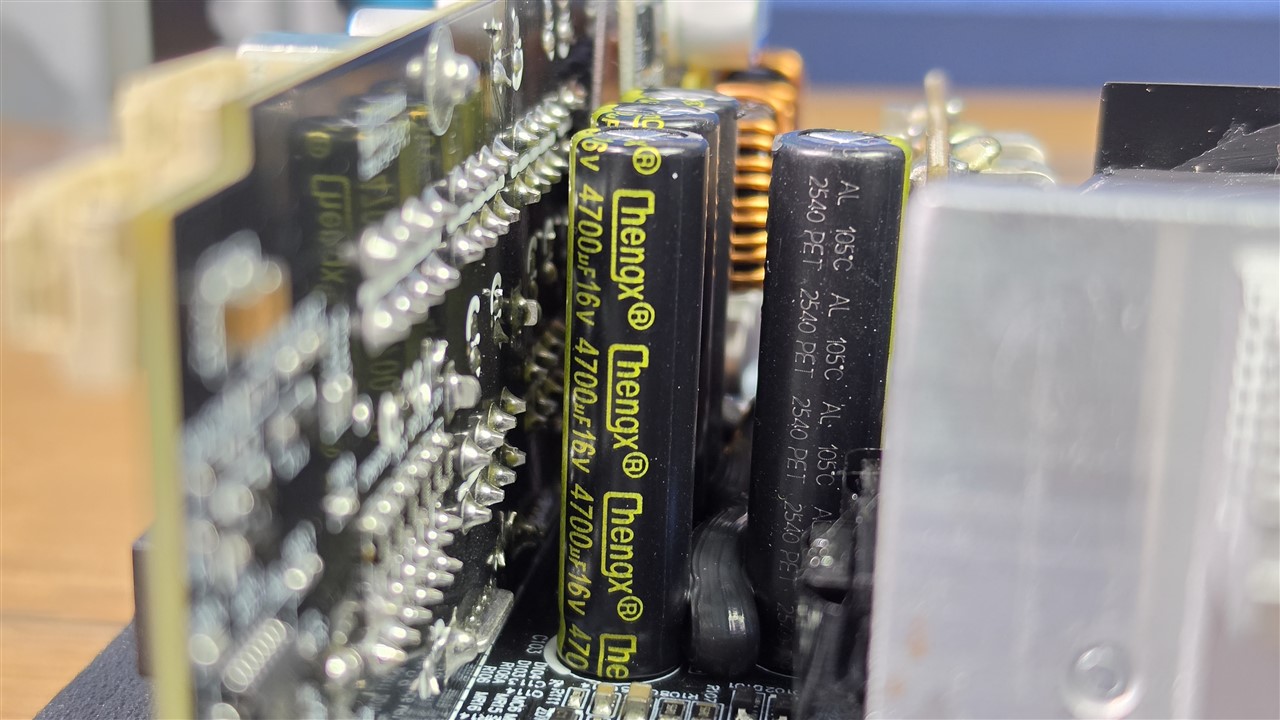

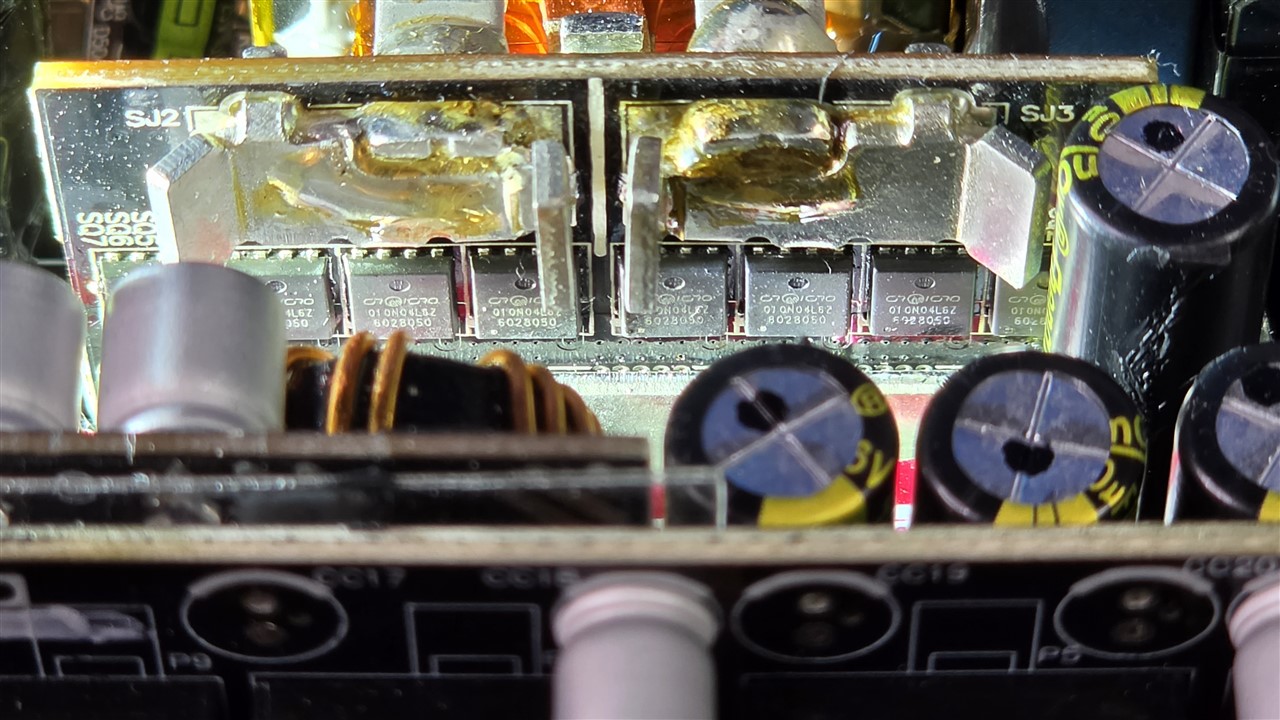

Lista komponentów pokazuje, że MSI zastosowało platformę CWT z kontrolerami Champion i Sync Power, tranzystorami STMicroelectronics po stronie pierwotnej oraz PingWei i UBIQ Semi po stronie wtórnej. Kondensatory elektrolityczne po stronie wtórnej pochodzą od Teapo, ChengX oraz Elite, natomiast kondensatory aluminiowo-polimerowe dostarczyło Elite.

Strona pierwotna:

Strona wtórna:
