W dzisiejszym teście pod lupę trafia produkt nietypowy, a konkretnie pamięć DDR5 z rodziny Patriot Signature Premium CKD. Jest to RAM typu CUDIMM, co w przypadku pojemności 2x16 GB jest rzeczą rzadko spotykaną, a fakt ten oznacza obecność na laminacie sterownika zegara, którego techniczna nazwa to właśnie CKD. Układ ten odpowiada za wspomaganie dystrybucji w obrębie modułu sygnałów zegarowych wysyłanych przez procesor, a to ma poprawiać stabilność, w tym podczas OC. Parametry fabryczne recenzowanej pamięci są bardzo skromne, bo domyślne nastawy to 6400 MHz CL 52, ale niech Was nie zmylą, gdyż na pokładzie znajdują się kości Hynix A-die, czyli najlepsze do podkręcania. A czy taki dziwny produkt ma sens w warunkach domowych, dowiecie się wkrótce.
Spis treści:
Odnośnie ceny, ten aspekt jest trudny do oszacowania, jako że w momencie pisania tekstu testowane moduły nie były dostępne w Polskich sklepach. Niemniej MSRP to ok. 222 zł za moduł 16 GB, co w przypadku zakupu dwóch, a więc konfiguracji 2x16 GB, oznacza koszt ok. 444 zł. Jak na RAM na kościach Hynix A-die oraz z układem CKD nie jest to wygórowana kwota, chociaż czy realna w sklepowych warunkach, to ciężko stwierdzić. Dla porównania, wysokiej klasy zestaw 2x16 GB bez CKD o nastawach 6000 MHz CL 28 oraz z bardzo solidnym radiatorem można nabyć za 529 zł. Mam tu na myśli oczywiście pamięć Lexar ARES RGB, którą niedawno miałem okazję recenzować - odsyłam do materiału.
Patriot Signature Premium CKD to moduły nietypowe, bo ze skromnymi nastawami fabrycznymi, ale na kościach A-die i z układem CKD. Zobaczmy, co potrafią.
Test ASUS ROG STRIX B860-F GAMING WIFI. Bogata specyfikacja i ciekawy wygląd
Rodzina Signature Premium CKD firmy Patriot - krótka charakterystyka
Jeżeli chodzi o rodzinę Patriot Signature Premium CKD, w jej skład wchodzą dwa rodzaje modułów, o pojemności 16 GB albo 32 GB. Oba sprzedawane są pojedynczo, bez możliwości zakupu zestawów z dwiema sztukami. W obu przypadkach parametry fabryczne to 6400 MHz CL 52, czemu towarzyszy napięcie 1,1 V. Podświetlenia LED tutaj nie znajdziemy, ponieważ takie bajery są zarezerwowane dla rodzin Patriot Viper. Ale w ramach ciekawostki mogę dodać, że w portfolio tego producenta jest też analogiczny RAM, ale bez radiatorów - linia nazywa się prawie tak samo, tylko nie ma członu "Premium" w nazwie. Teoretycznie kupując produkt do OC raczej oczekujemy, iż będzie miał on chłodzenie kości, ale jeśli ktoś chce zadbać o ten aspekt we własnym zakresie, to czemu nie.
Patriot Signature Premium CKD: budowa modułów
Patriot Signature Premium CKD mają radiatory anodowane na kolor czarny. Po jednej stronie jest logo firmy Patriot, a z drugiej naklejka z nr seryjnym, oznaczeniem modelu, pojemnością, taktowaniem, CL oraz fabrycznym napięciem. Całkowita wysokość modułu to 38 mm, tj. nie powinno być problemów w połączeniu z rozbudowanymi zestawami chłodzenia powietrznego CPU. Użyte do produkcji kości to Hynix A-die przylutowane po jednej stronie PCB (osiem sztuk), tj. pracujące w konfiguracji Single Rank.
Wśród zapisów znajdujących się w SPD (ang. Serial Presence Detect) odnaleźć można następujący profil JEDEC:
- DDR5-6400 CL 52-52-52-103 @ 1,1 V.
Podkręcanie - testy wydajności
Test pamięci DDR5 Patriot Signature Premium CKD: metodyka
Wszystkie testy zostały wykonane pod kontrolą systemu operacyjnego Windows 11 64-bit 24H2 oraz sterowników GeForce Game Ready 552.22, podczas rzeczywistej rozgrywki. Do pomiaru liczby klatek użyto programu Fraps w wersji 3.5.99 - w tym dla DirectX 12 (jedyna niedogodność pod tym API to brak OSD). Wyniki zamieszczone na wykresach są średnią arytmetyczną rezultatów z trzech odrębnych przebiegów, z kolei rozdzielczość zegara czasu rzeczywistego była ustawiona na sztywną wartość 0,5 ms. Platforma miała pełen pakiet poprawek dla Arrow Lake, tzn. BIOS z mikrokodem 0x114 oraz aktualizacje systemu operacyjnego.
Ustawienia platformy były następujące:
- limit mocy: PL1 = PL2 = 250 W,
- napięcie CPU VDD2 Voltage (do testów OC): 1,4 V.

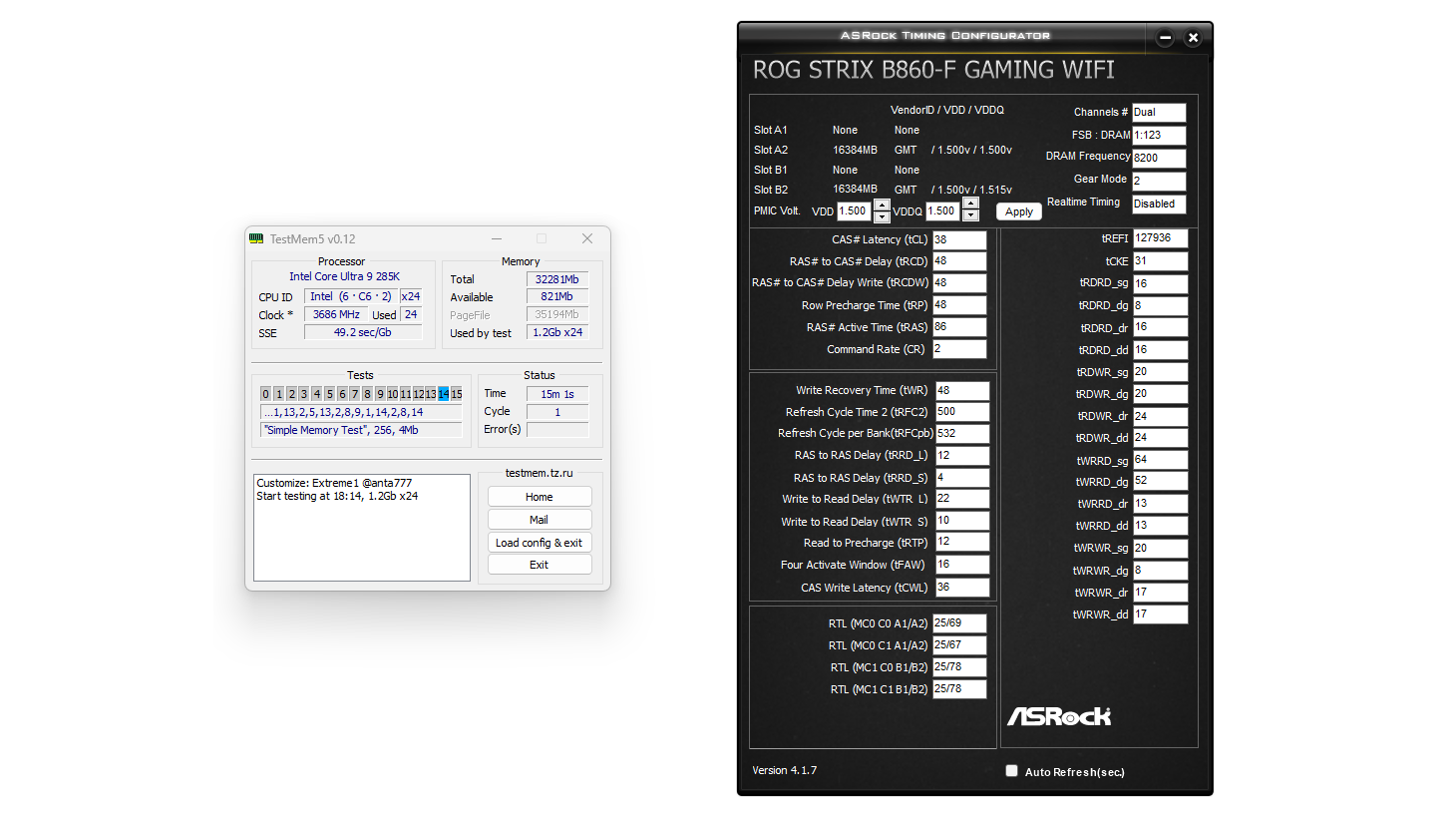

Podczas podkręcania moduły były zasilane napięciem 1,5 V oraz pracowały z nawiewem, a do badania stabilności służył program TestMem5. W trakcie testów wydajności po podkręceniu zoptymalizowane zostały także opóźnienia dalszych rzędów, zgodnie z załączonym wcześniej zrzutem ekranu.
Platforma testowa
 |
Intel Core Ultra 9 285K |
 |
ASUS ROG STRIX B860-F GAMING WIFI |
 |
ASUS ROG STRIX GeForce RTX 4080 OC |
 |
Patriot Viper VP4100 1 TB |
 |
SilentiumPC Supremo M1 Platinum 700 W |
 |
Antec Twelve Hundred V3 |
 |
MSI MEG CORELIQUID S360 |
Test pamięci DDR5 Patriot Signature Premium CKD: wydajność
Pomiary wydajności wykonałem w wybranych grach z procedury testowej CPU, za to jako punkt odniesienia służą klasyczne zestawy DDR5 firm GOODRAM oraz Patriot, a także RAM typu CUDIMM produkcji G.Skill. W tym miejscu warto jeszcze przypomnieć, że szybka pamięć bynajmniej nie przyspiesza karty graficznej, lecz właśnie CPU, stąd takie a nie inne podejście do testów, jako że weryfikacja osiągów w miejscach obciążających GPU nie wykazałaby prawie żadnych różnic. Wszystkie testy przeprowadzono w dwóch wariantach, czyli dla ustawień fabrycznych oraz podkręconych (screen z timingami znajdziecie tutaj), a poza samymi wynikami zamieszczony jest również wykres prezentujący średnią wydajność.
Call of Duty: Modern Warfare 3
Dead Island 2
Dragon's Dogma 2
Dziedzictwo Hogwartu
Far Cry 6
Spider-Man: Miles Morales
Starfield
Wiedźmin 3: Dziki Gon NG
Średnia wydajność
Test pamięci DDR5 Patriot Signature Premium CKD: konkluzje
Rozpoczynając od wydajności przy ustawieniach fabrycznych, zgodnie z oczekiwaniami jest przeciętna, co wynika z relatywnie niskiego jak na Arrow Lake taktowania i bardzo luźnych timingów. Ale jak pisałem, to moduły bardzo dobre do OC, za sprawą kości Hynix A-die, co potwierdziły testy podkręcania. Mianowicie udało się je przyspieszyć do 8200 MHz CL 38-48-48-86, do spółki z optymalizacją opóźnień dalszych rzędów, a to zapewniło topowe osiągi oraz aż ok. 14% wzrostu wydajności względem parametrów domyślnych. Ale trzeba zwrócić uwagę, że podobnie jak w przypadku pamięci 2x24 GB od G.Skill, tutaj także nie widać korzyści ze sterownika CKD. Wszak 8200 MHz (przy limicie kontrolera CPU ~8600 MHz) udało mi się uzyskać na tej płycie głównej już w połączeniu ze zwykłym RAM na kościach A-die (odsyłam do jej testu), więc teoria o słabszej optymalizacji BIOS-u pod te chipy niż pod 24 Gb M-die okazała się słuszna, zaś moduły CUDIMM niczego nie zmieniły. Innymi słowy, do zastosowań domowych nowszy standard pamięci nie wnosi niczego specjalnego. W ramach ciekawostki dodam jeszcze, że optymalizując ustawienia musiałem wpisać parzyste tREFI, zamiast typowo używanych nieparzystych wartości, które nawet przy 16383 były niestabilne, co ponownie wskazuje na niewystarczające dopracowanie BIOS-u pod te kości.
Pamięć Patriot Signature Premium CKD to ciekawy produkt z potencjałem, chociaż niewątpliwie nie dla każdego.
Jaka pamięć RAM dla procesorów Ryzen 9000? Test modułów 6000, 6400 i 7000 MHz
Jakość wykonania modułów, aspekt wizualny oraz ocena końcowa
Co do wyglądu, Patriot Signature Premium CKD to bardzo prosty RAM, bez podświetlenia LED oraz ze skromnymi radiatorami o czarnej barwie. Kontakt tych ostatnich z kośćmi mógłby być jednak lepszy, bo mniej więcej połowa powierzchni chipów nie jest przykryta termopadem. Reasumując, czy warto kupić taką nietypową pamięć, zależy w mojej ocenie od dwóch rzeczy. Jeśli planujecie ręcznie zoptymalizować ustawienia RAM oraz rzeczywiście będzie można kupić dwa takie moduły 16 GB za około 450 zł, tudzież gdy boicie się ustawień XMP, wtedy odpowiedź jest twierdząca. Ale, czy rzeczywiście ich cena będzie tak niska, kiedy pojawią się w polskich sklepach (o ile to w ogóle nastąpi), tego nie wiem. Natomiast, jeśli chcecie po prostu wczytać profil XMP, bez zabawy z dalszym rzeźbieniem parametrów, to szukajcie raczej pamięci o lepszych nastawach fabrycznych. Ocena końcowa to 7,5/10, gdyż jest to ciekawy produkt z potencjałem, ale niewątpliwie nie dla każdego.
Patriot Signature Premium CKD 2x16 GB DDR5-6400 CL 52
Signature Premium CKD 2x16 GB DDR5-6400 CL 52 – opinia
Patriot Signature Premium CKD 2x16 GB DDR5-6400 CL 52 – plusy
- Wysoki potencjał OC
- Wieczysta gwarancja
- Potencjalnie atrakcyjna cena
Patriot Signature Premium CKD 2x16 GB DDR5-6400 CL 52 – minusy
- Kontakt radiatora z kośćmi mógłby być lepszy
- Wydajność przy ustawieniach fabrycznych jest przeciętna
Cena (na dzień publikacji): b.d.
Gwarancja: wieczysta
