be quiet! Pure Power 13M 1000 W - najcichszy zasilacz? Sprawdziliśmy i... jesteśmy w szoku!

Sztuczne obciążenie

Zasilacz w tej próbie został podłączony do mojego testera, dzięki czemu dokonałem dokładnych pomiarów napięć i prądów. Na ich podstawie obliczam oddawaną moc oraz sprawność. Sprawdzam także, jak zasilacz radzi sobie z niezrównoważonym rozkładem obciążeń w testach "Cross Load", czyli obciążenia krzyżowego, oraz przeprowadzam dość istotny w dobie miniaturyzacji test z niskimi obciążeniami - „Low Load”. Te pomiary ukazują, jak zasilacz spisuje się z energooszczędnymi podzespołami, gdzie niejednokrotnie cała platforma w spoczynku pobiera ok. 50-80 W. Każdorazowo, po dokonaniu wszystkich pomiarów (podczas każdego testu), zostawiam zasilacz na danym obciążeniu na co najmniej kilkadziesiąt minut. Takie działanie ma na celu sprawdzenie stabilności oraz wykonanie dodatkowych weryfikujących pomiarów. Poza tym sprawdzam, do jakich temperatur PSU się rozgrzeje, jakie wentylator osiągnie obroty oraz jaki będzie generował hałas. Zawsze zaczynam od maksymalnego obciążenia. Jak przebiegają testy, opisałem dokładnie tutaj.

 Jak testujemy zasilacze komputerowe? - Opis procedury testowej.

Temperatura otoczenia wynosiła ok. 22,6 °C do 23,8 °C, natomiast napięcie zasilające jest ustawiane przez autotransformator na wartość 230 V.

ATX 3.0

Specyfikacja ATX 3.0 wprowadza sporo zmian - na przykład POWER EXCURSION, o którym pisałem w tym teście, czyli chwilowe szczytowe zużycie energii elektrycznej, chwilowy skok mocy. Według specyfikacji ATX 3.0/3.1 zasilacz powinien wytrzymać 200% mocy znamionowej w czasie 180 μs. Poniżej trzy tabelki porównujące zakres regulacji w starszym standardzie ATX 2.52 oraz najnowszym ATX 3.0, w którym została zwiększona tolerancja na linii 12 V z -5% na -7%, a w przypadku kabli PCI-E do -8%. Specyfikacja dopuszcza również podniesienie napięcia z 12 V na 12,2 V, by zmniejszyć spadki napięć podczas krótkotrwałych skoków mocy.

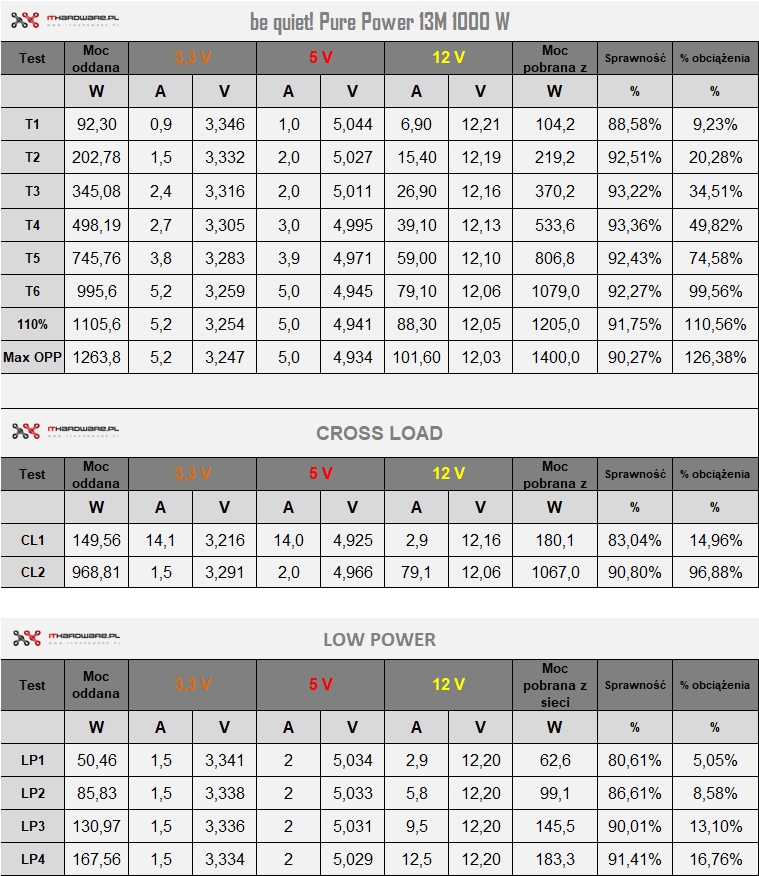

Testy podstawowe

be quiet! Pure Power 13M 1000 W to analogowy zasilacz, który zaliczył całą procedurę testową. Wszystkie napięcia zawierały się w normie ATX, a zastosowanie konwersji DC-DC na stronie wtórnej zapewnia stabilność linii +3,3 V oraz +5 V niezależnie od profilu obciążenia. Linia +12 V utrzymywała stabilny poziom od 12,21 V przy niskim obciążeniu do 12,06 V przy maksymalnym, co świadczy o prawidłowej pracy przetwornicy głównej. Pod pełnym obciążeniem (995,6 W mocy oddanej) zasilacz utrzymał poprawne napięcia bez oznak niestabilności. Zabezpieczenie OPP aktywowało się skutecznie po przekroczeniu 1264 W mocy wyjściowej, przy poborze 1400 W z sieci, co odpowiada 126,38% mocy znamionowej. Zabezpieczenia nadprądowe (OCP) i przeciwzwarciowe (SCP) również działają poprawnie – podczas testów nie odnotowano ani przekroczeń limitów prądowych, ani zakłóceń w pracy sekcji wtórnej. Warto zaznaczyć, że charakterystyka linii +12 V nie wykazywała niepokojących spadków czy przekroczeń tolerancji, nawet w pobliżu limitu OPP.

W całym zakresie testów niskiego poboru energii nie wystąpiły problemy ze stabilnością napięć ani objawy niestabilności pracy konwersji DC-DC. Parametry utrzymywały się w granicach specyfikacji. Zasilacz pozytywnie zaskakuje kulturą pracy, nawet po przeciążeniu był całkiem cichy, ale więcej znajdziecie na kolejnych stronach testu. Zabezpieczenia OPP/OCP dla linii +12 V oraz zwarciowe SCP dla wszystkich linii zadziałały poprawnie, standardowo na jednostce w pełni obciążonej.

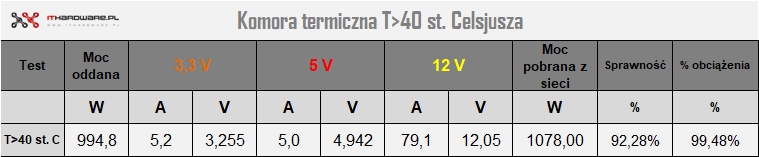

Hot box

Test w komorze termicznej wykazał, że be quiet! Pure Power 13M 1000 W utrzymuje stabilną pracę również w podwyższonej temperaturze otoczenia. Przy mocy oddanej 994,8 W napięcie +12 V wyniosło 12,05 V, natomiast +3,3 V i +5 V pozostały w okolicach wartości znamionowych, odpowiednio 3,255 V i 4,942 V. Brak reakcji zabezpieczeń OPP, OCP i SCP w tych warunkach potwierdza, że jednostka została przygotowana do pracy w środowisku o wysokiej temperaturze. Chłodzenie działało skutecznie, a zasilacz zachował pełną stabilność parametrów bez pogorszenia jakości napięć.
