Analiza wnętrza
Za chłodzenie elektroniki odpowiada wentylator TT-13525 CWT13525H12F-9 o średnicy 135 mm z łożyskiem FDB. W przeciwieństwie do niektórych konkurencyjnych konstrukcji jednostka nie posiada trybu półpasywnego, więc wentylator pracuje w sposób ciągły niezależnie od obciążenia.

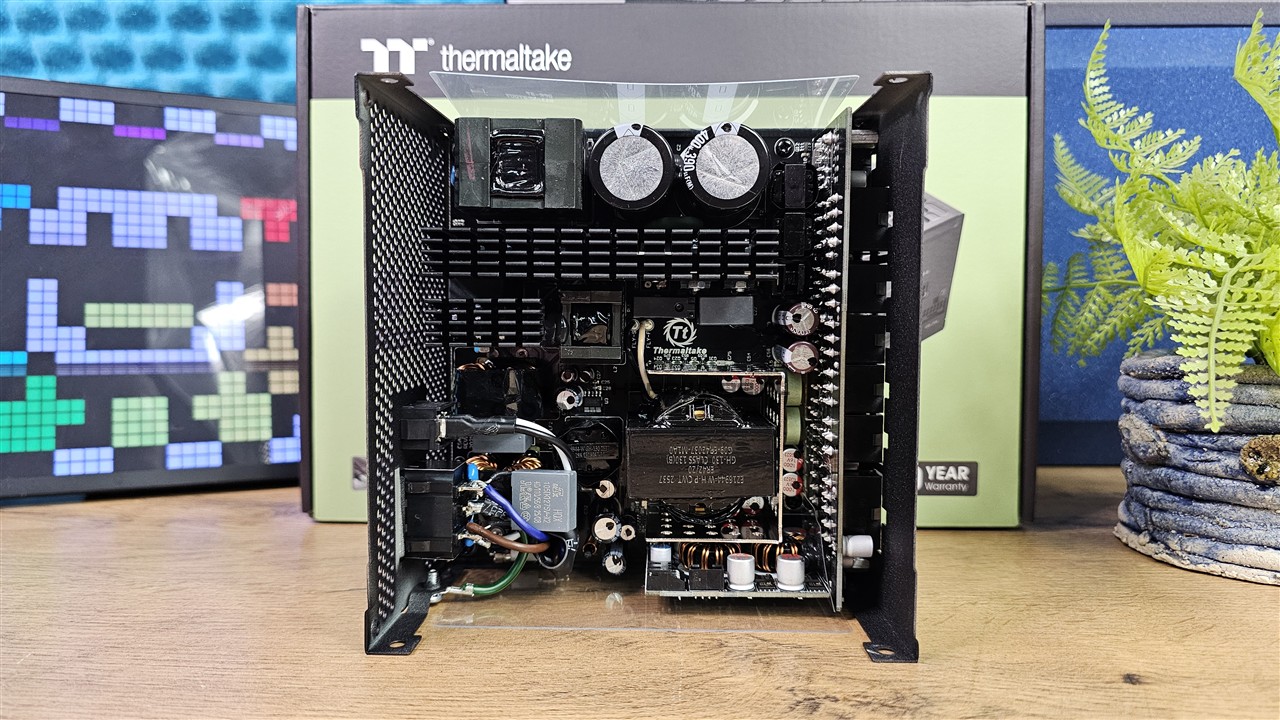

Thermaltake Toughpower PT1000 bazuje na analogowej platformie produkowanej przez CWT. Producent postawił tutaj na nowoczesną topologię pół mostu z układem rezonansowym LLC oraz synchronicznym prostowaniem linii +12 V i przetwornicami DC-DC dla napięć pomocniczych. Na uwagę zasługuje bardzo dobry dobór kondensatorów, ponieważ zastosowano wyłącznie japońskie jednostki elektrolityczne oraz aluminiowo-polimerowe o temperaturze pracy do 105 st. C. Z drugiej strony producent sięgnął po mniej znanych dostawców półprzewodników, co widać po obsadzie tranzystorów i części elementów aktywnych.

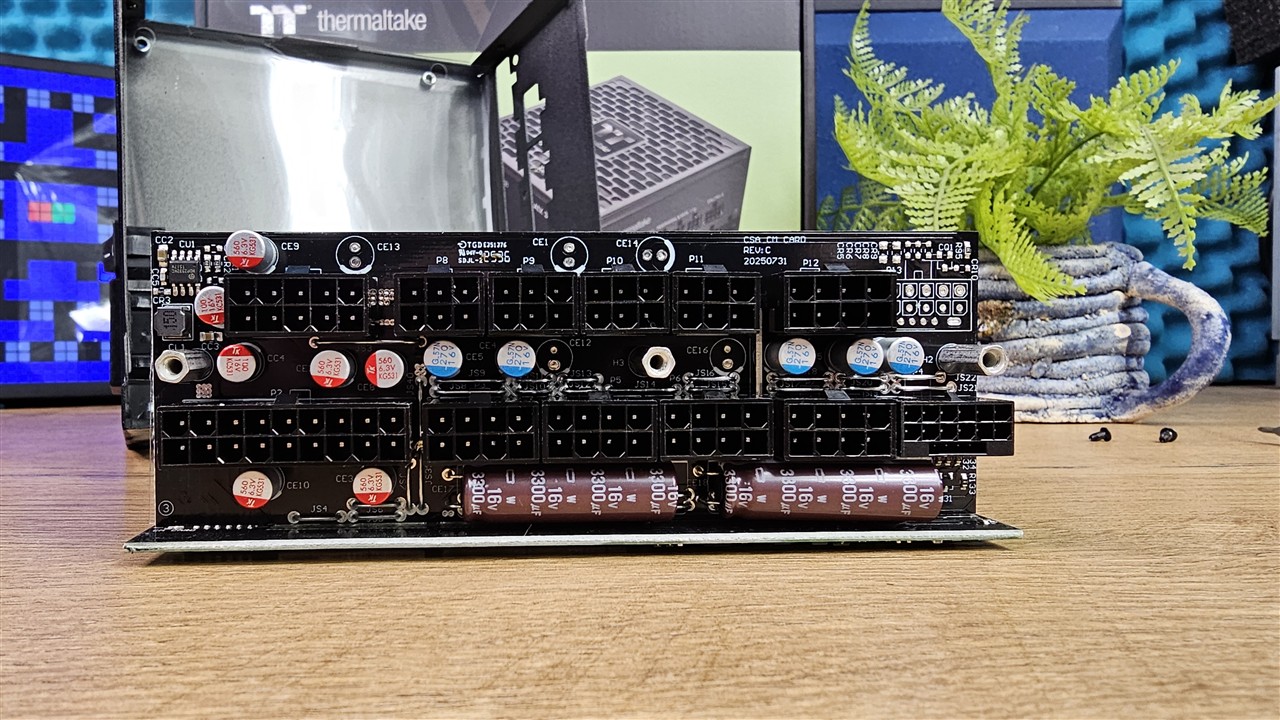

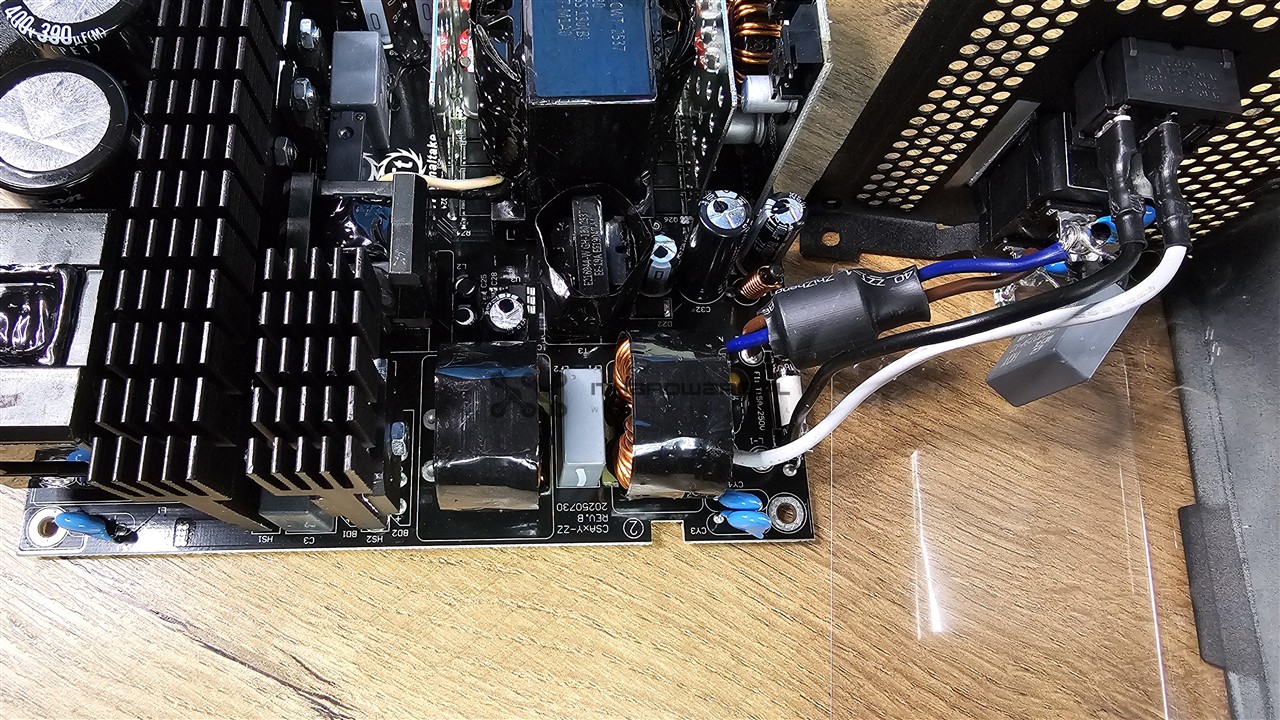

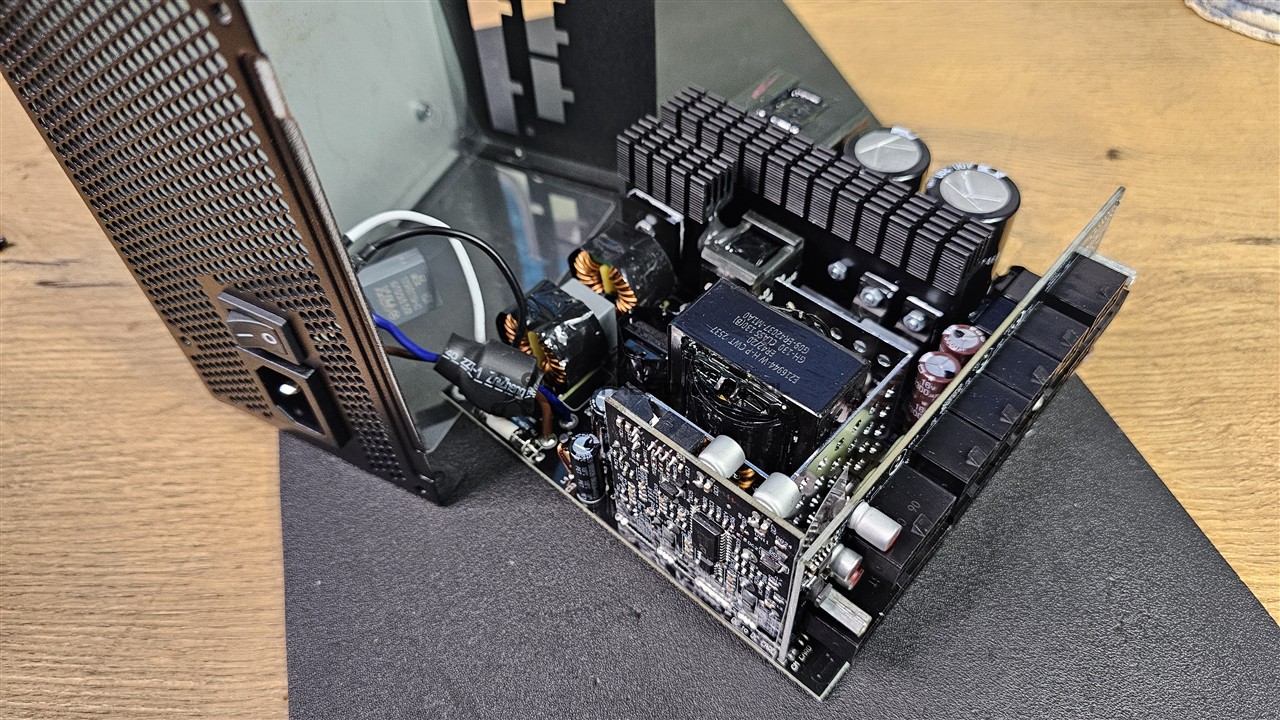

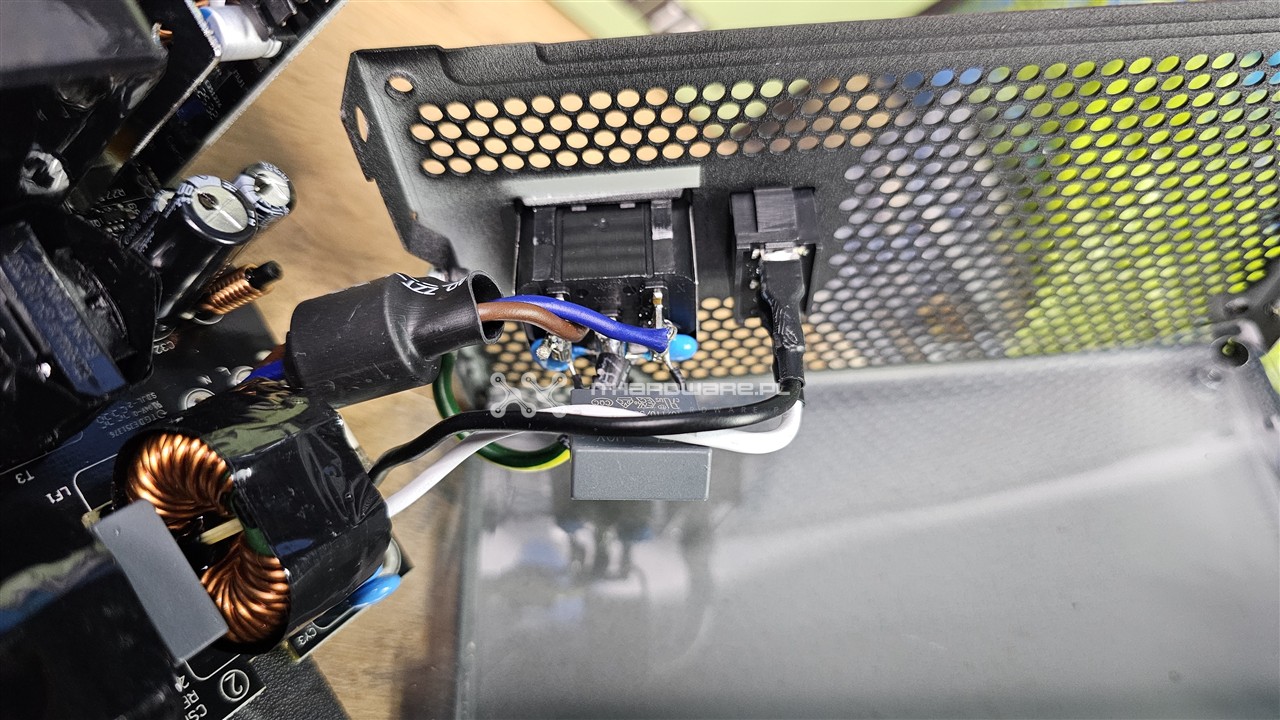

Analizując rozmieszczenie elementów, po stronie pierwotnej znajdziemy rozbudowany filtr EMI z kompletem kondensatorów X i Y, dwiema cewkami CM oraz warystorem MOV. Dalej umieszczono dwa mostki prostownicze, sekcję APFC z trzema tranzystorami oraz dwa główne kondensatory elektrolityczne Rubycon o łącznej pojemności 780 uF. Za nimi pracuje sekcja kluczowania w topologii pełnego mostu, a dalszą część układu stanowi obwód rezonansowy LLC i transformator główny. Na stronie wtórnej mamy synchroniczny prostownik linii +12 V, przetwornice DC-DC dla napięć +3,3 V i +5 V oraz filtrację z użyciem markowych kondensatorów elektrolitycznych i polimerowych. Całość osadzono na dwustronnym laminacie, a modularne okablowanie wyprowadzono na osobnej płytce ze złączami.
Lista komponentów potwierdza dobrą jakość zastosowanej elektroniki, szczególnie pod względem kondensatorów, choć jednocześnie producent nie sięgnął wyłącznie po najbardziej rozpoznawalne marki półprzewodników. Nie zmienia to jednak faktu, że sama platforma CWT wygląda nowocześnie i została oparta o sprawdzoną topologię pełnego mostu z LLC oraz DC-DC.

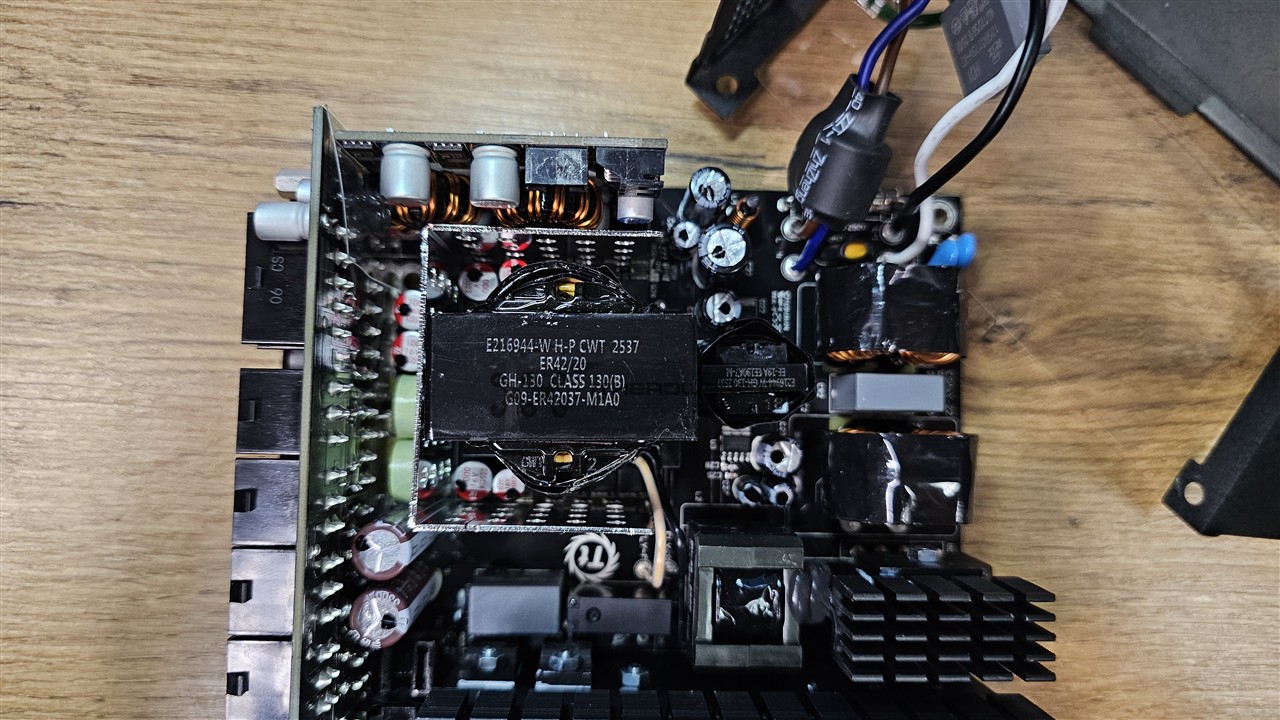

Strona pierwotna:

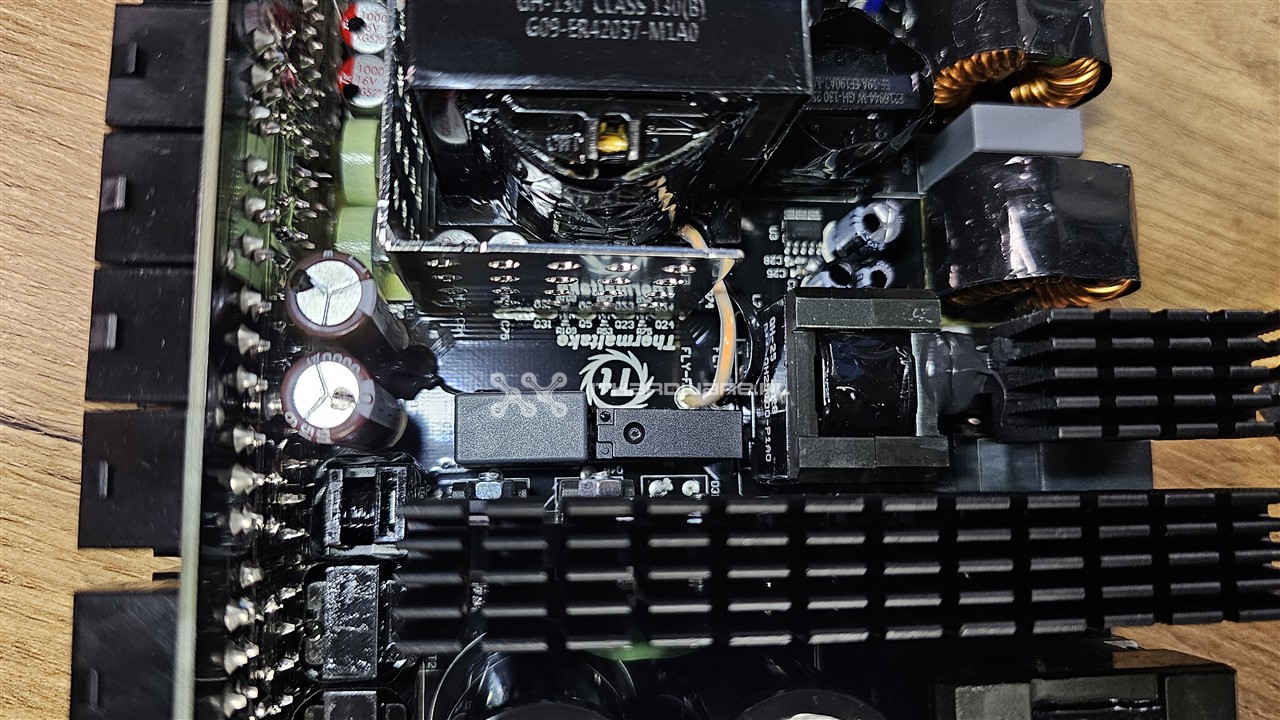

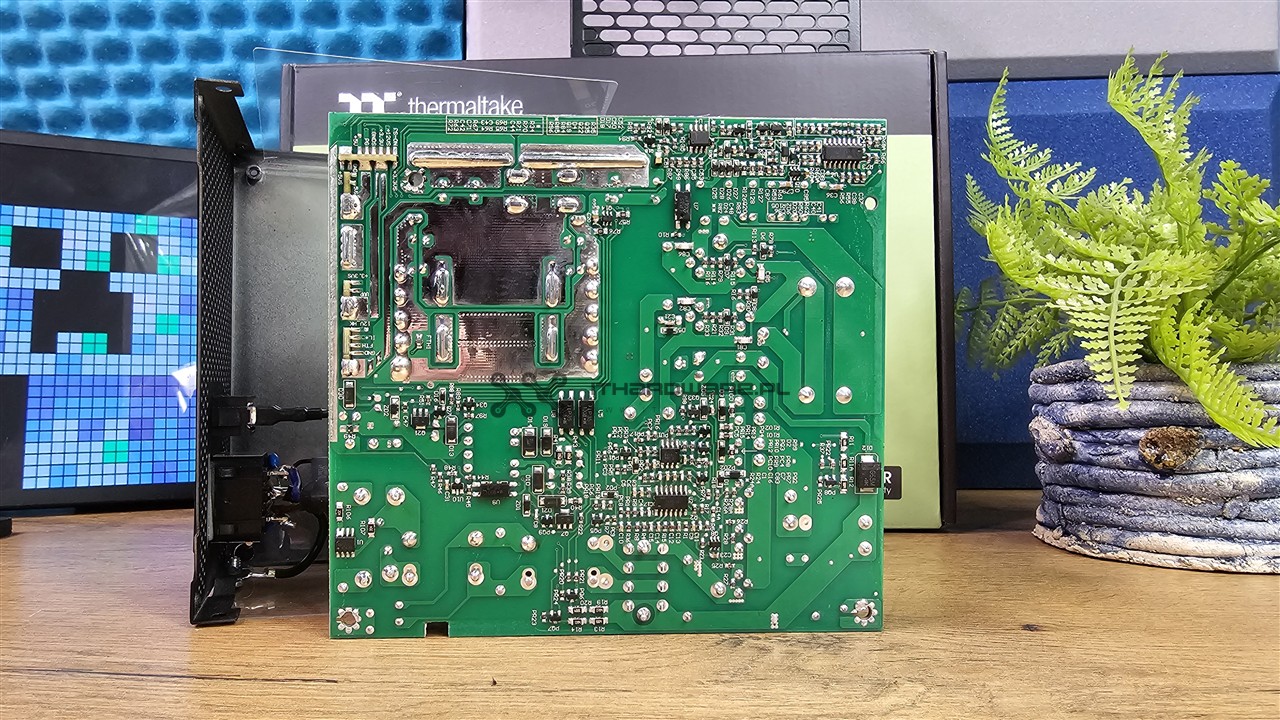

Strona wtórna:
|
Thermaltake Toughpower PT1000 |
|
|---|---|
| Producent OEM | CWT |
| Topologia | Pełny mostek, LLC, SR + DC-DC |
| Strona pierwotna | |

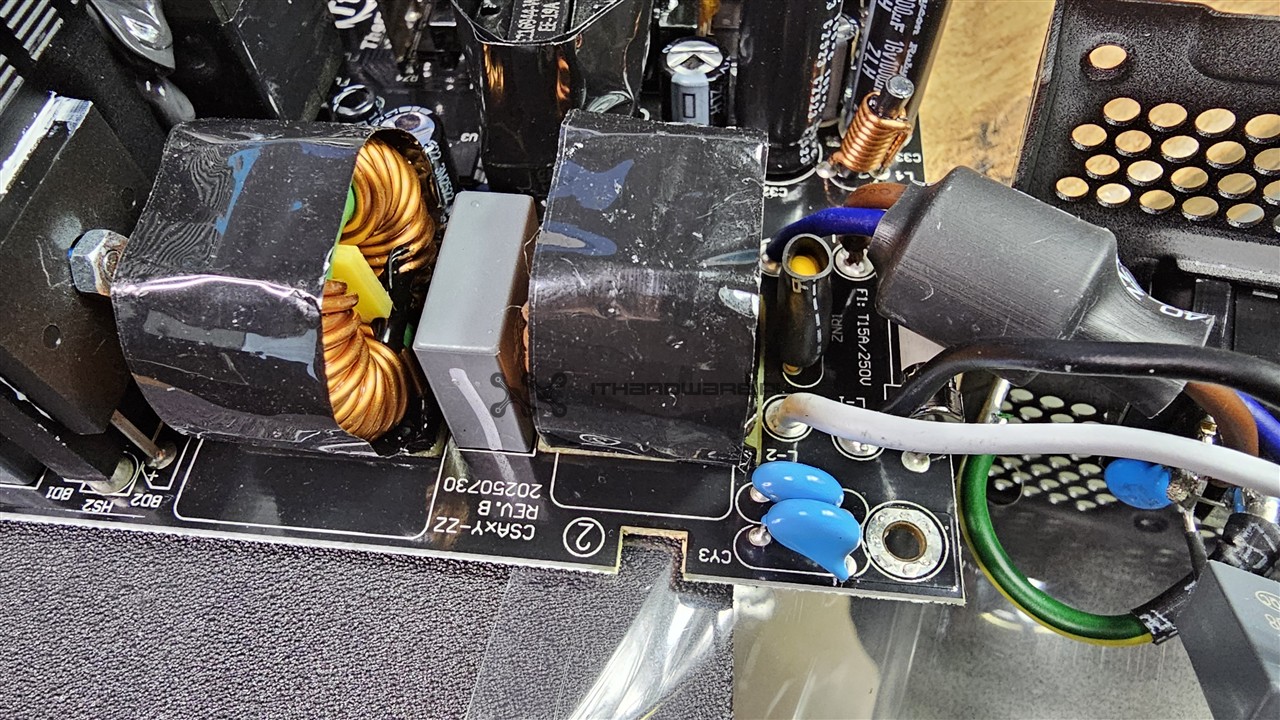

| Filtr EMI | Kondensatory 4x Cy, 2x Cx, 2x cewka z rdzeniem ferrytowym, 1x warystor (MOV) |
| Zabezpieczenie przed prądami rozruchowymi | 1x termistor + przekaźnik obejściowy |

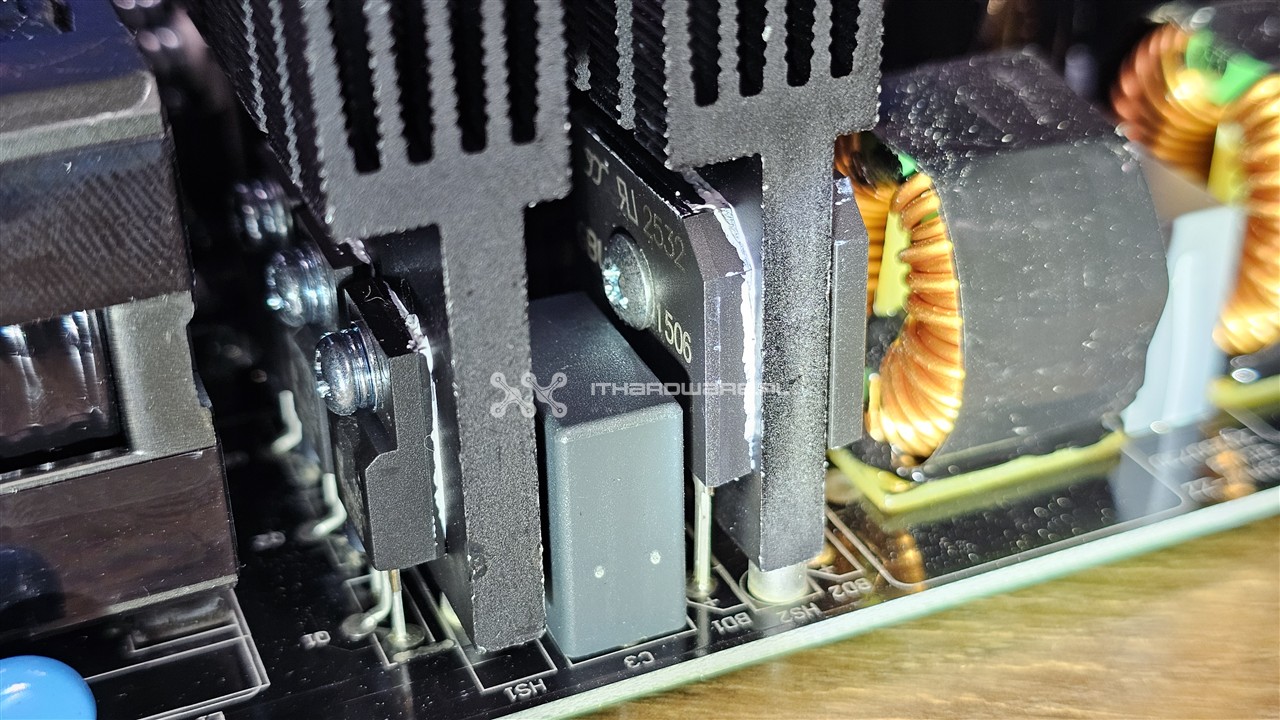

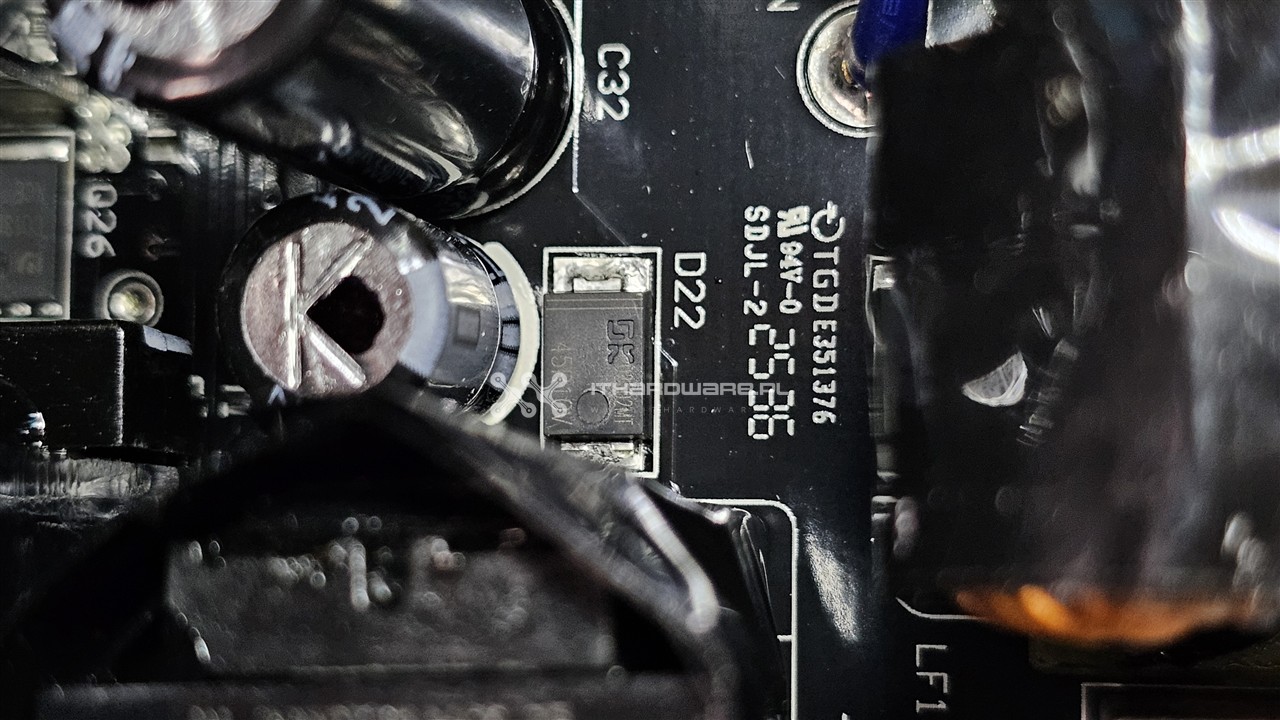

| Prostowanie | 2 x Yangzhou GBUL1506 (600 V, 15 A @ 100 °C) |
| Tranzystory APFC | 3x PingWei PWE120N65SFMF (650 V, 20 A @ 100 °C, Rds(on): 120 mΩ) |

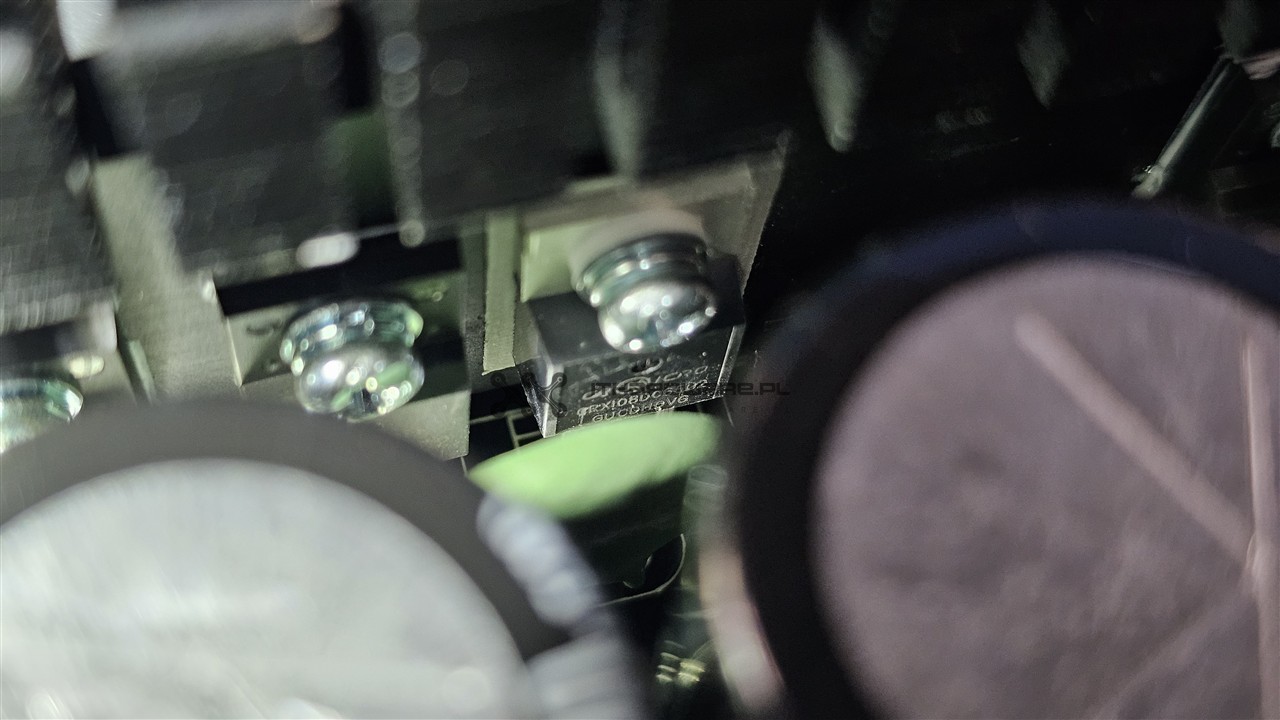

| Dioda podnosząca napięcie APFC | 1x CRMicro CRXI08D065G22 (650 V, 8 A @ 165 °C) |

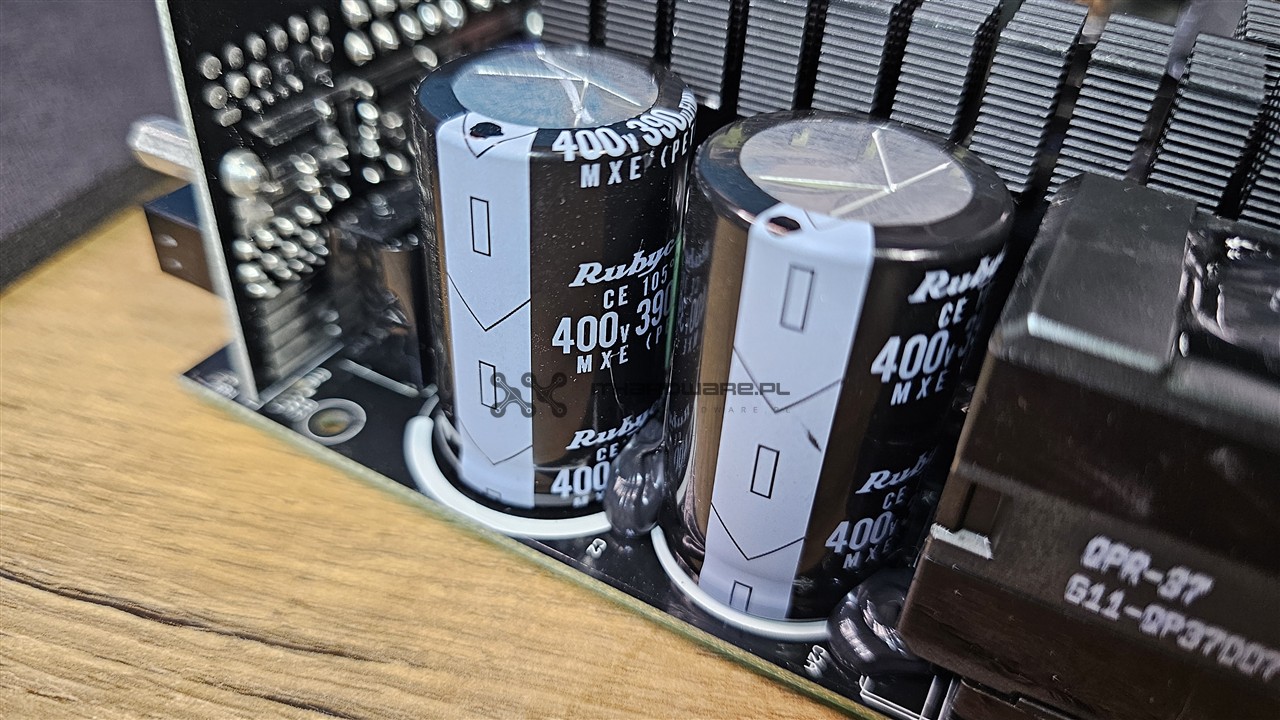

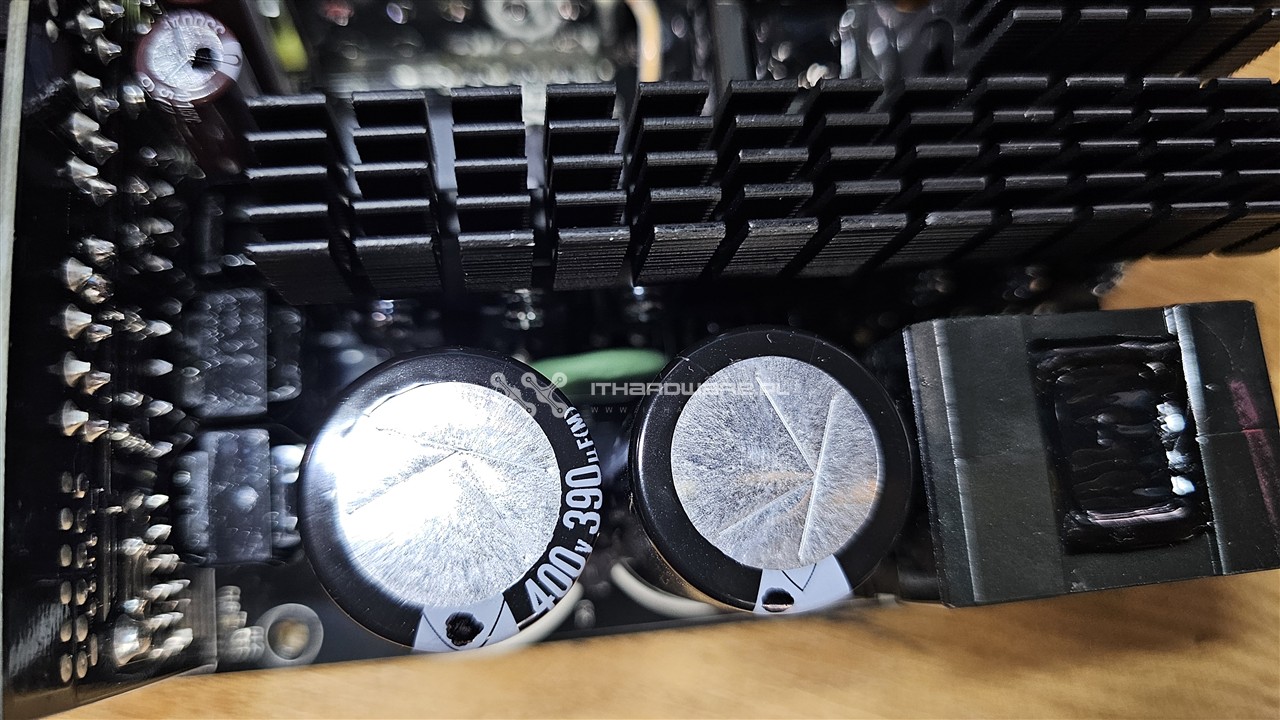

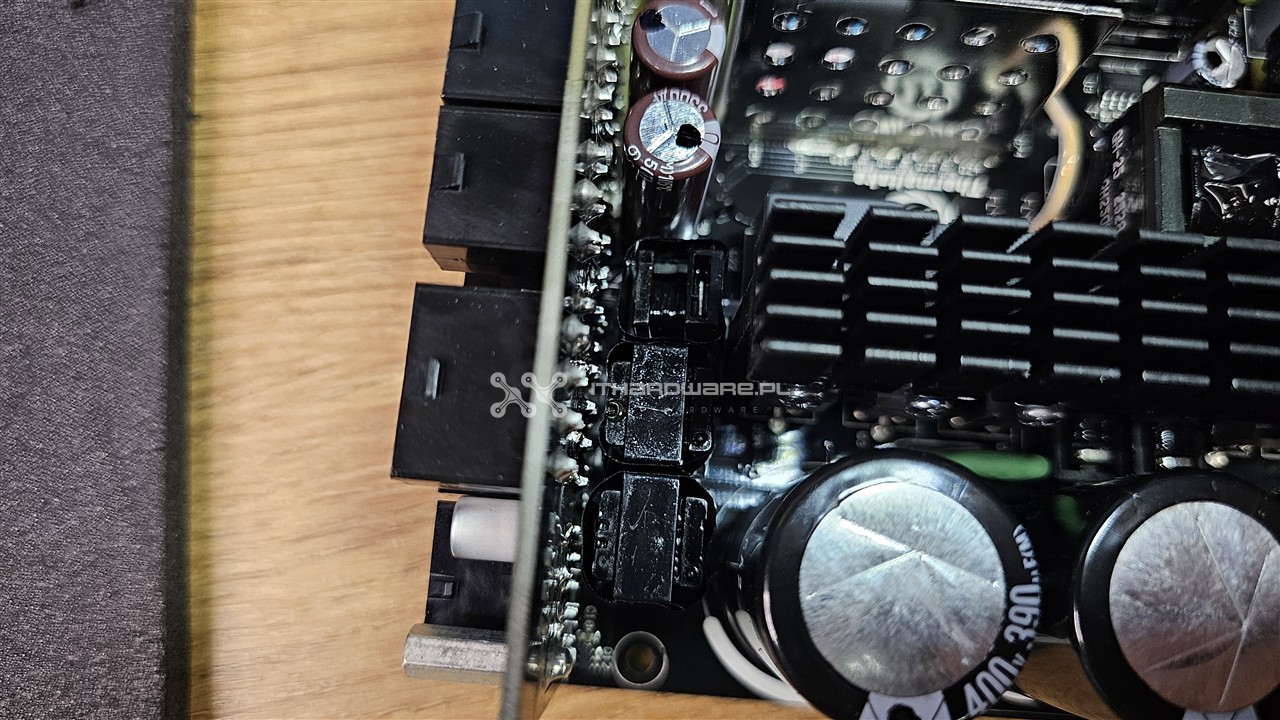

| Kondensator główny | 2x Rubycon (400 V, 2 x 390 uF łącznie 780 uF, 2000 h @ 105 °C, MXE) |

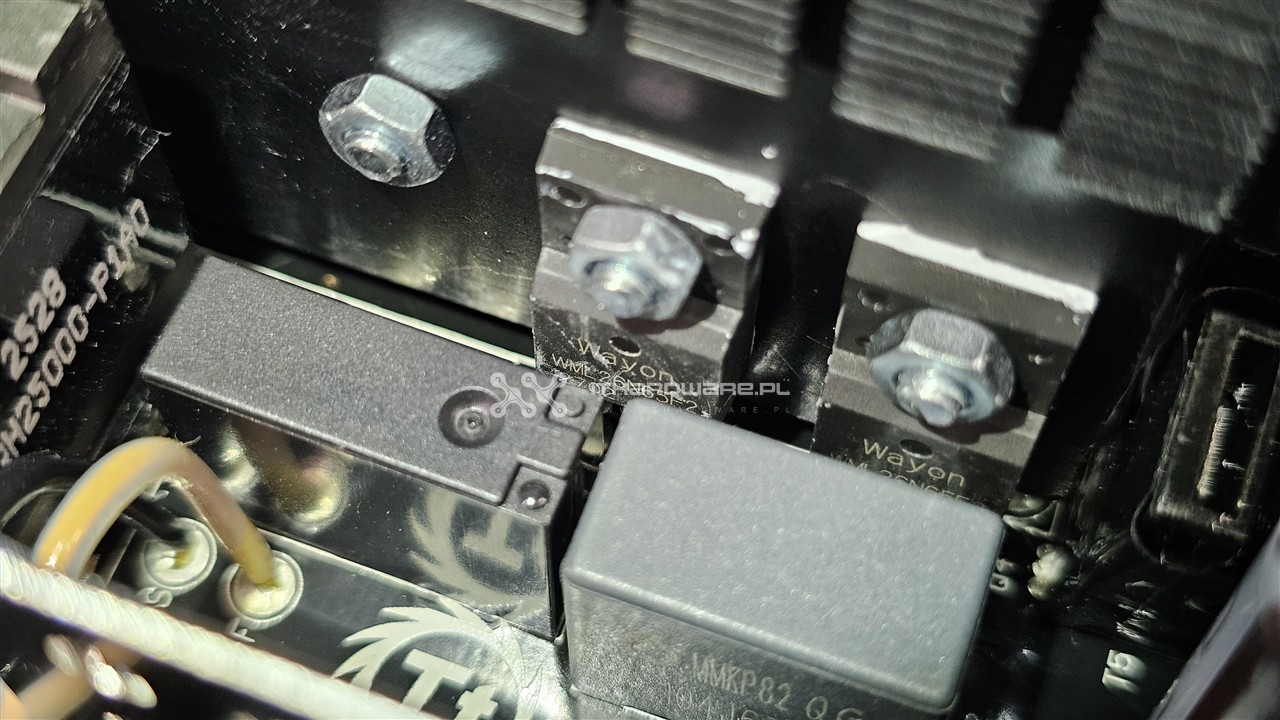

| Sekcja kluczowania | 4x Way-On WML26N65F2 (650 V, 10,5 A @ 100 °C, Rds(on): 210 mΩ) |

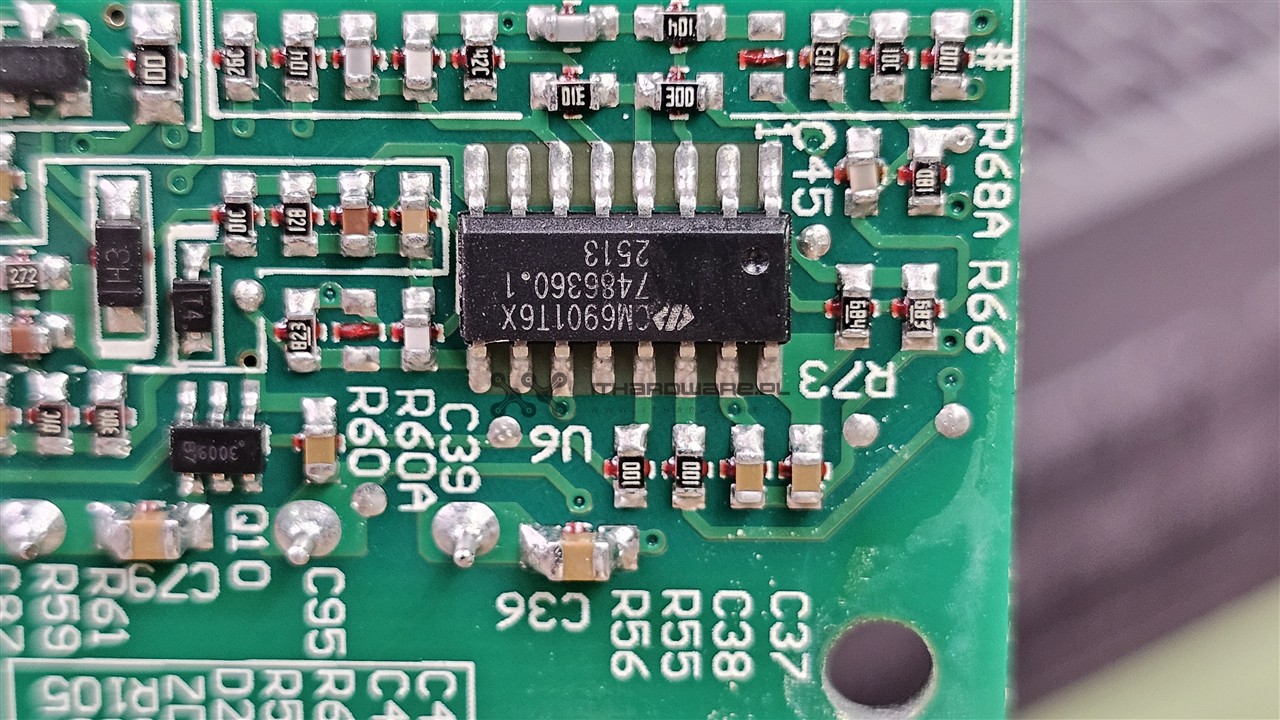

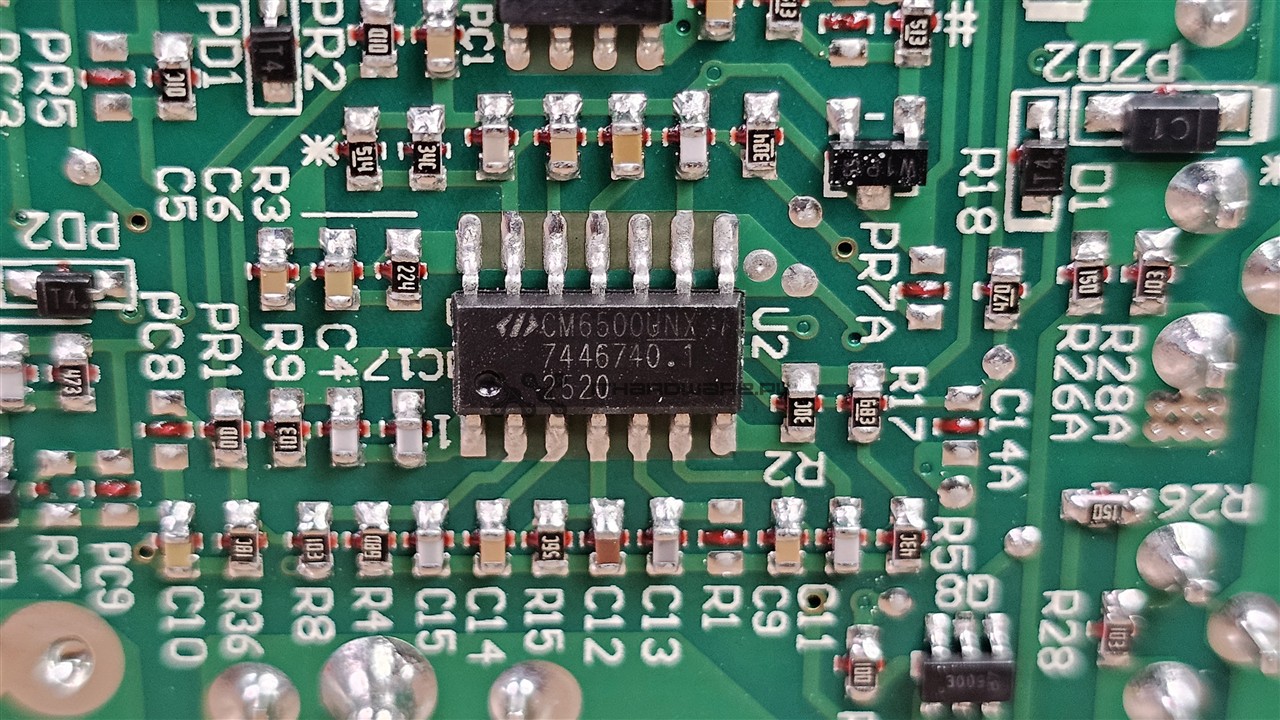

| Kontrolery APFC, PWM, LLC | Champion CM6500UNX, Champion CM6901T6X |
| Strona wtórna | |

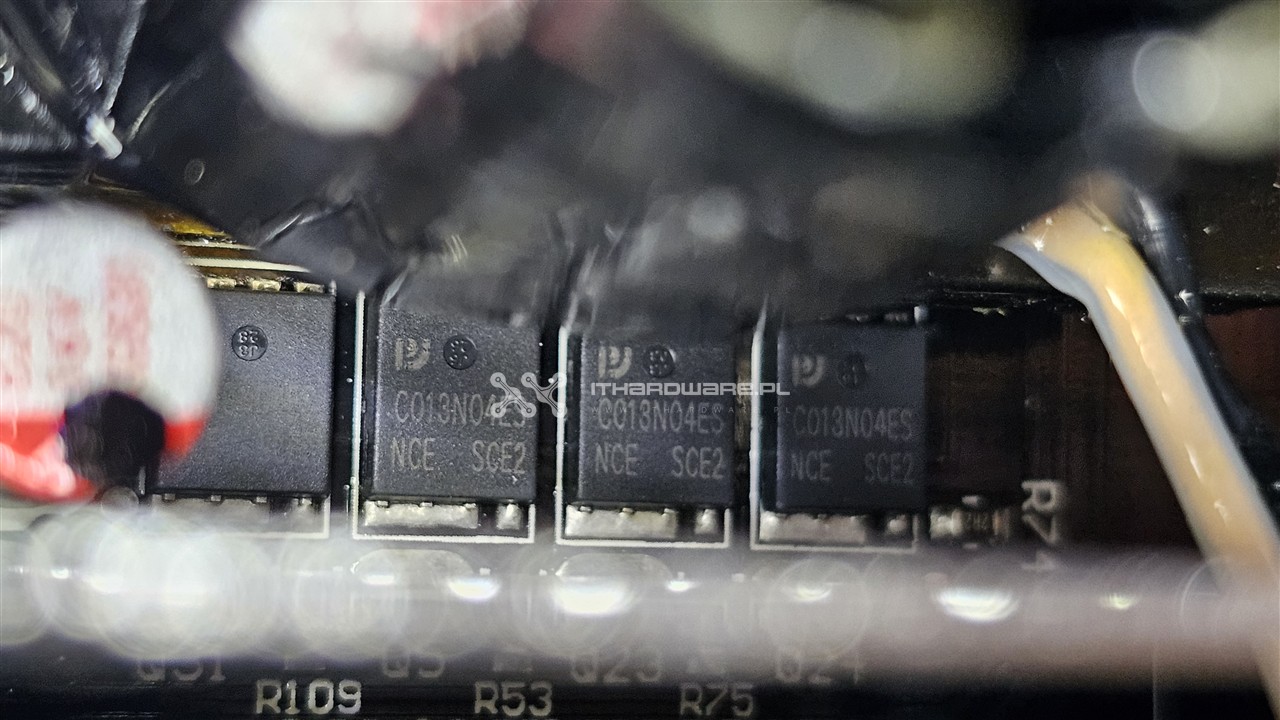

| Tranzystory prostownika 12 V | 8x PingWei PWC013N04ES (40 V, 155 A @ 100 °C, Rds(on): 1,3 mΩ) |

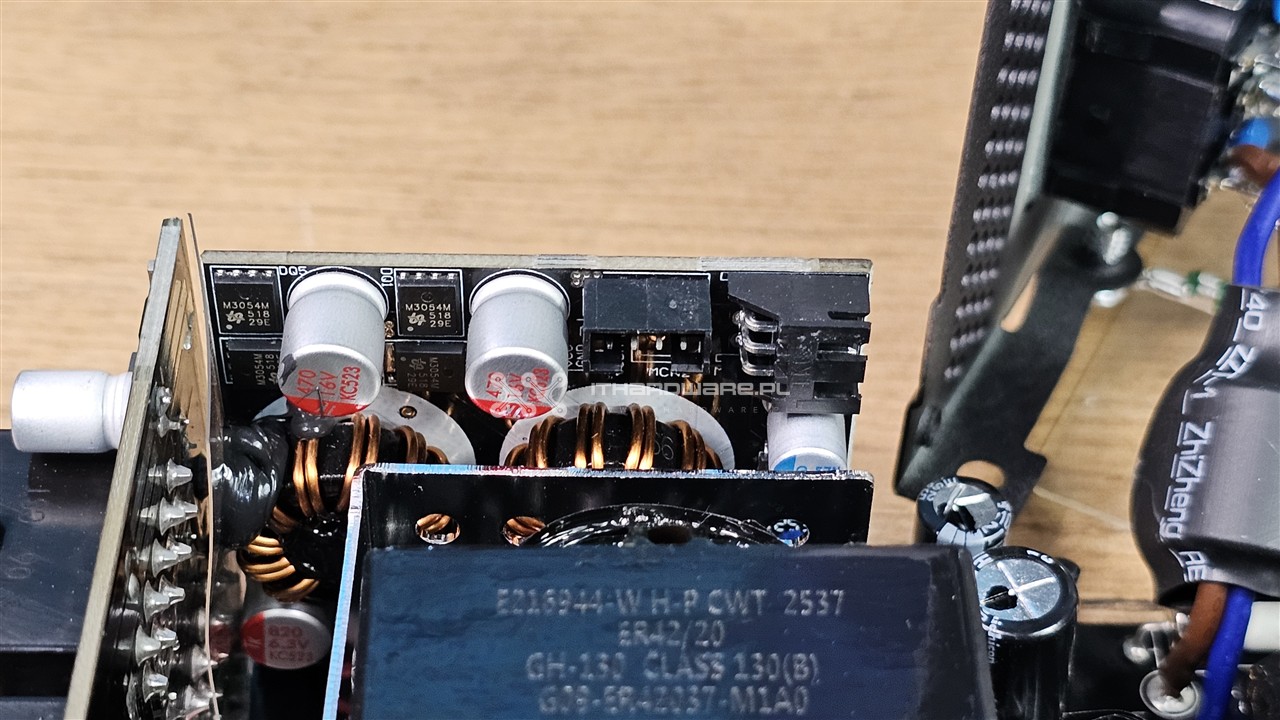

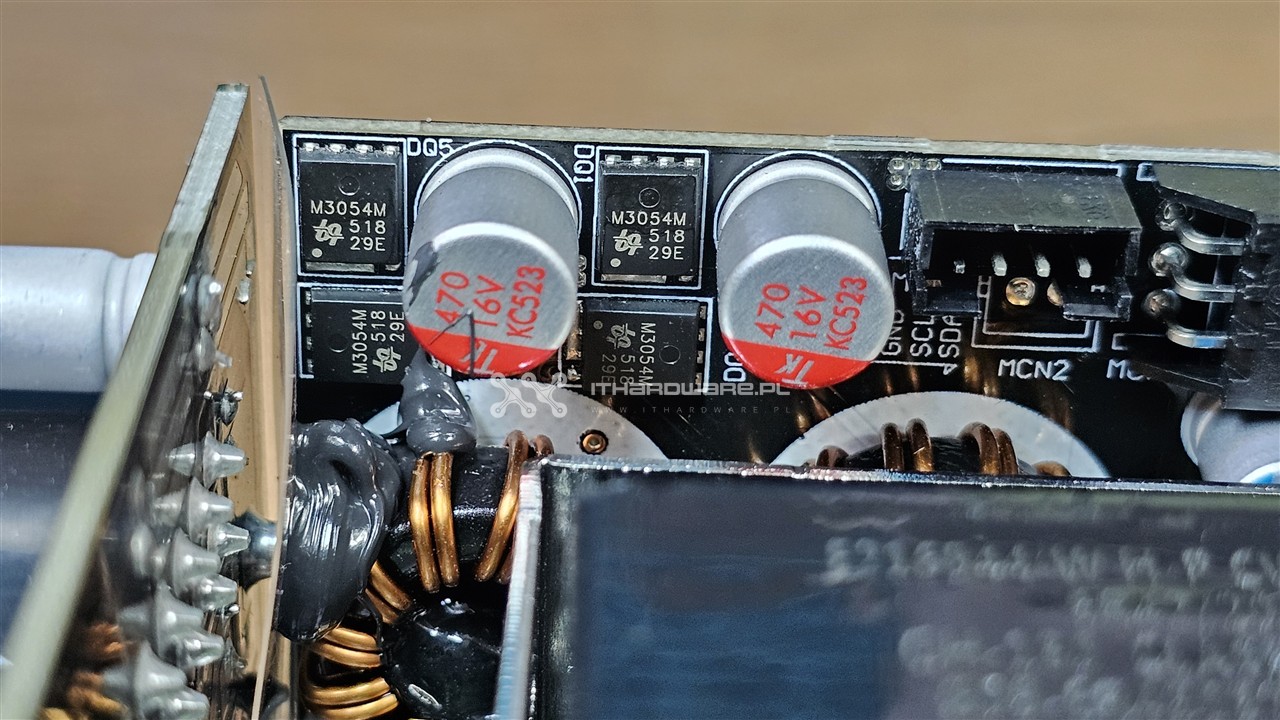

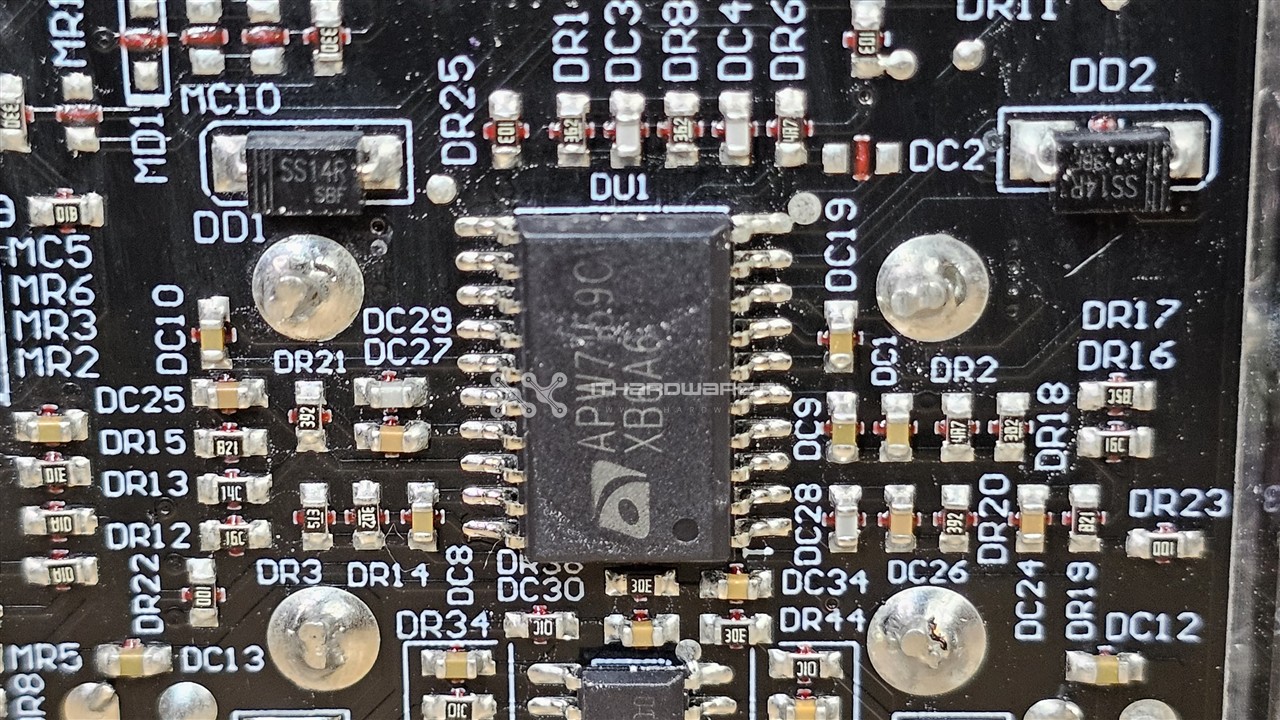

| DC-DC | Tranzystory - 4x UBIQ Semi QM3054M6 (30 V, 61 A @ 100 °C, Rds(on): 4,8 mΩ) PWM kontroler: ANPEC APW7159C |

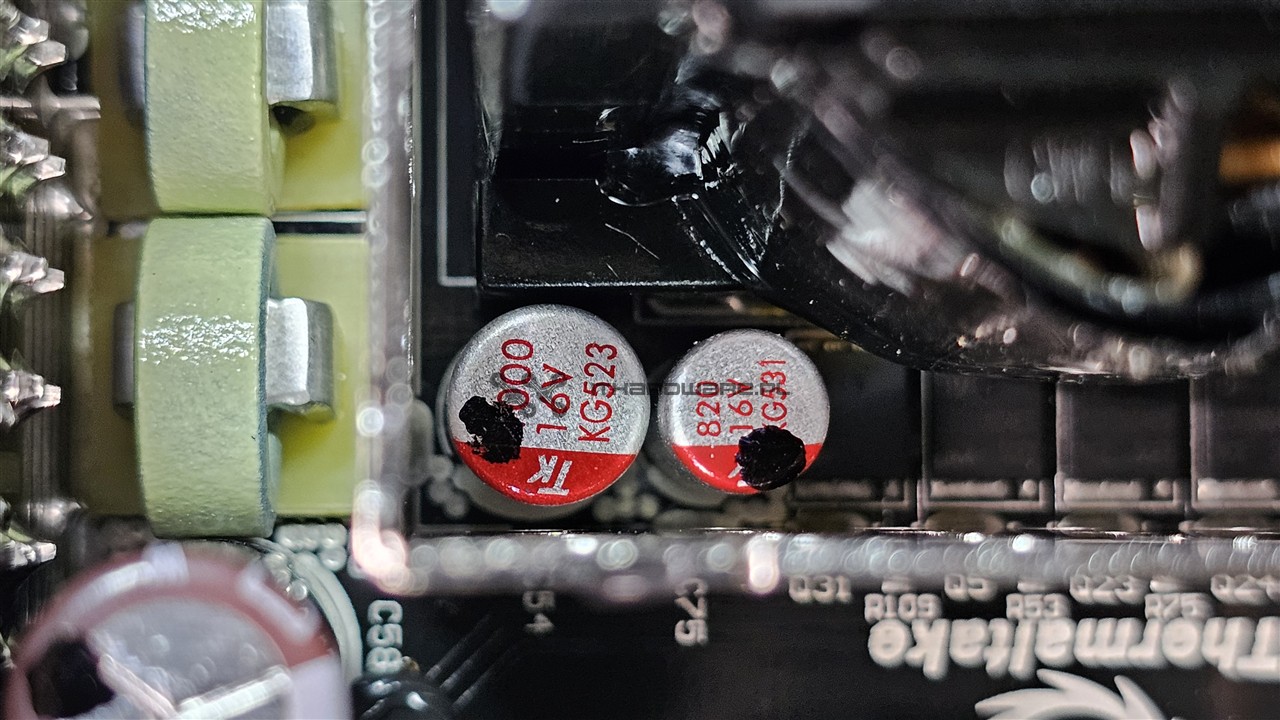

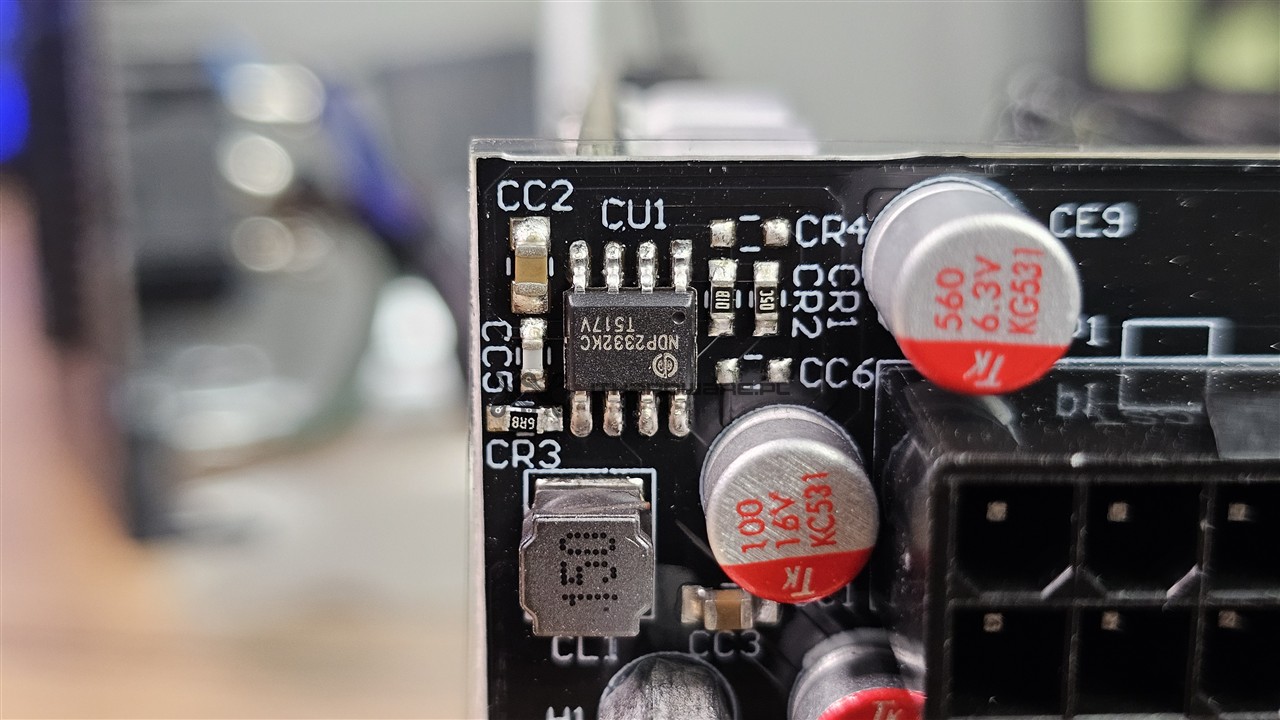

| Kondensatory strona wtórna | Elektrolityczne: Nippon Chemi-Con, Rubycon, Nichicon (105 °C, serie W / YXS / ZLH / YXF / YXJ / HE(M)) Aluminiowo-polimerowe: TK, kilka sztuk nieznany producent |
| Układ zabezpieczeń | brak informacji |
| Układ chłodzenia | TT-13525 CWT13525H12F-9 (135 mm, łożysko FDB) |
| Obwód 5VSB | |

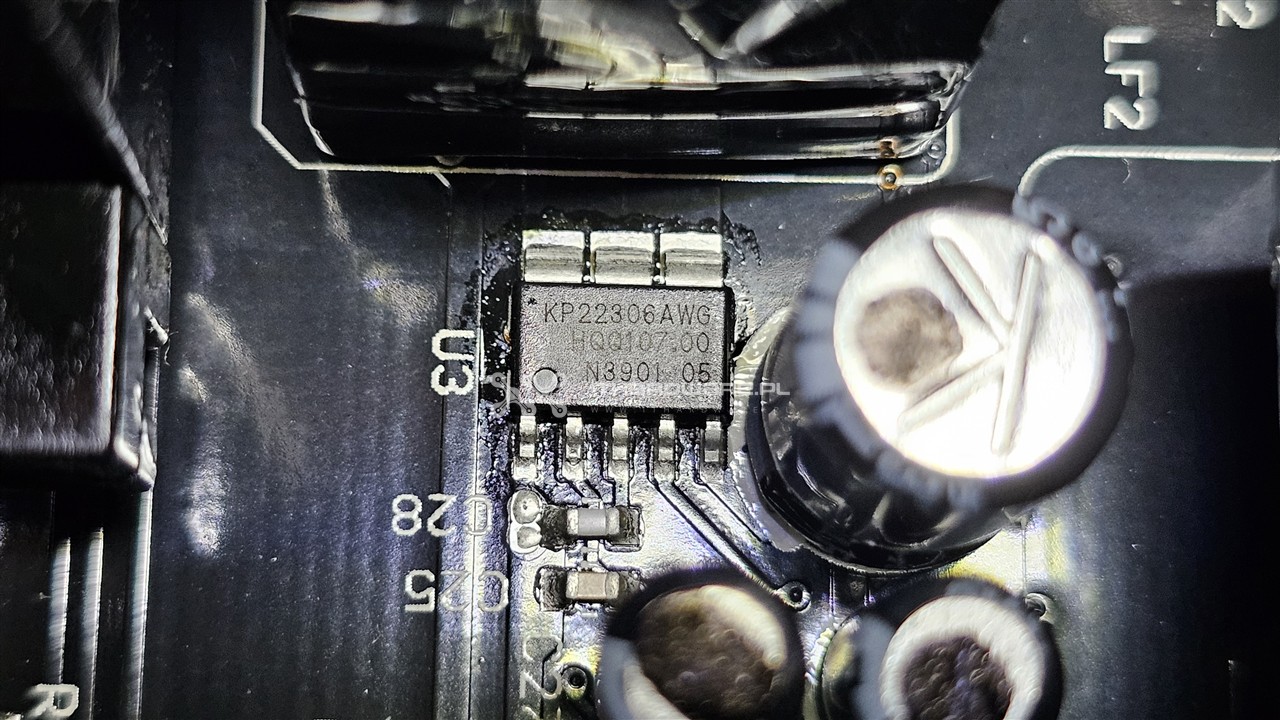

| Tranzystor/dioda/kontroler | 1x Dongke DK5V45R10V (45 V, 10 mΩ) + KP22306AWG |
Jakość lutowania jest bardzo dobra, producentem OEM jest CWT (Channel Well Technology).
