Test Thermaltake Toughpower PT1000. Czy Platyna w cenie Golda to naprawdę dobry interes?

Tętnienia napięć

Multimetrem cyfrowym nie da się w precyzyjny sposób zbadać przebiegu napięcia, ponieważ próbkowanie jest za małe, dlatego do testów wykorzystałem przystawkę USB PicoScope 2205A. Dzięki analizie przebiegu badanego napięcia mogę dokładnie ocenić jego jakość oraz określić, czy mimo odpowiednich wartości pozostaje ono bezpieczne dla podzespołów komputera. Norma ATX reguluje zakres dopuszczalnych tętnień dla poszczególnych linii napięciowych, a ich przekroczenie może prowadzić do niestabilności systemu, losowych restartów, BSOD-ów lub nawet trwałego uszkodzenia sprzętu. Na screenach z oscyloskopu brana jest pod uwagę wyłącznie wartość międzyszczytowa składowej zmiennej, tzw. peak-to-peak (Pk-Pk), wyrażana w miliwoltach (mV). Stała czasowa na działkę ustawiona została na 20 ms, natomiast wartość napięcia na działkę 20 mV. Poniżej przykładowy zrzut ekranu z ustawień oscyloskopu oraz wyciąg z normy ATX 2.3 dotyczący zakresu dopuszczalnych wartości. Zapisywane są pomiary z pola maksymalnej wartości.

Tętnienia napięć w Thermaltake Toughpower PT1000 utrzymują się na niskim poziomie i w całym zakresie obciążeń pozostają wyraźnie poniżej limitów określonych w specyfikacji ATX. Dla linii +12 V najwyższa zarejestrowana wartość wyniosła 28,8 mV przy obciążeniu 74,88% oraz 110%, co zapewnia bardzo duży zapas względem dopuszczalnego maksimum 120 mV. W przypadku linii +5 V maksymalne tętnienia osiągnęły 18,2 mV przy obciążeniu 110%, natomiast dla linii +3,3 V najwyższa wartość wyniosła 21,9 mV. Wszystkie pomiary pozostają więc z bardzo dużym zapasem poniżej limitu 50 mV dla linii +3,3 V i +5 V.

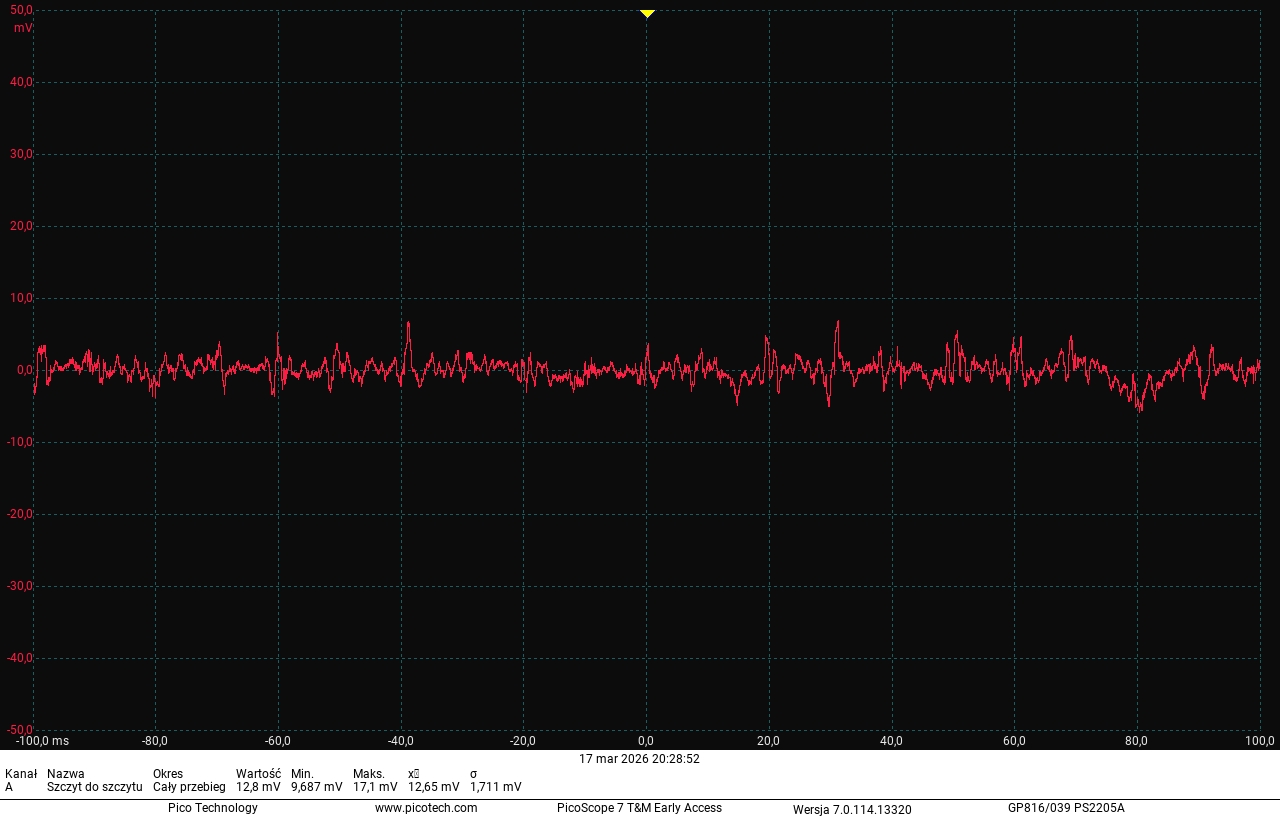

Linia 3,3 V, test T6, 100% obciążenia

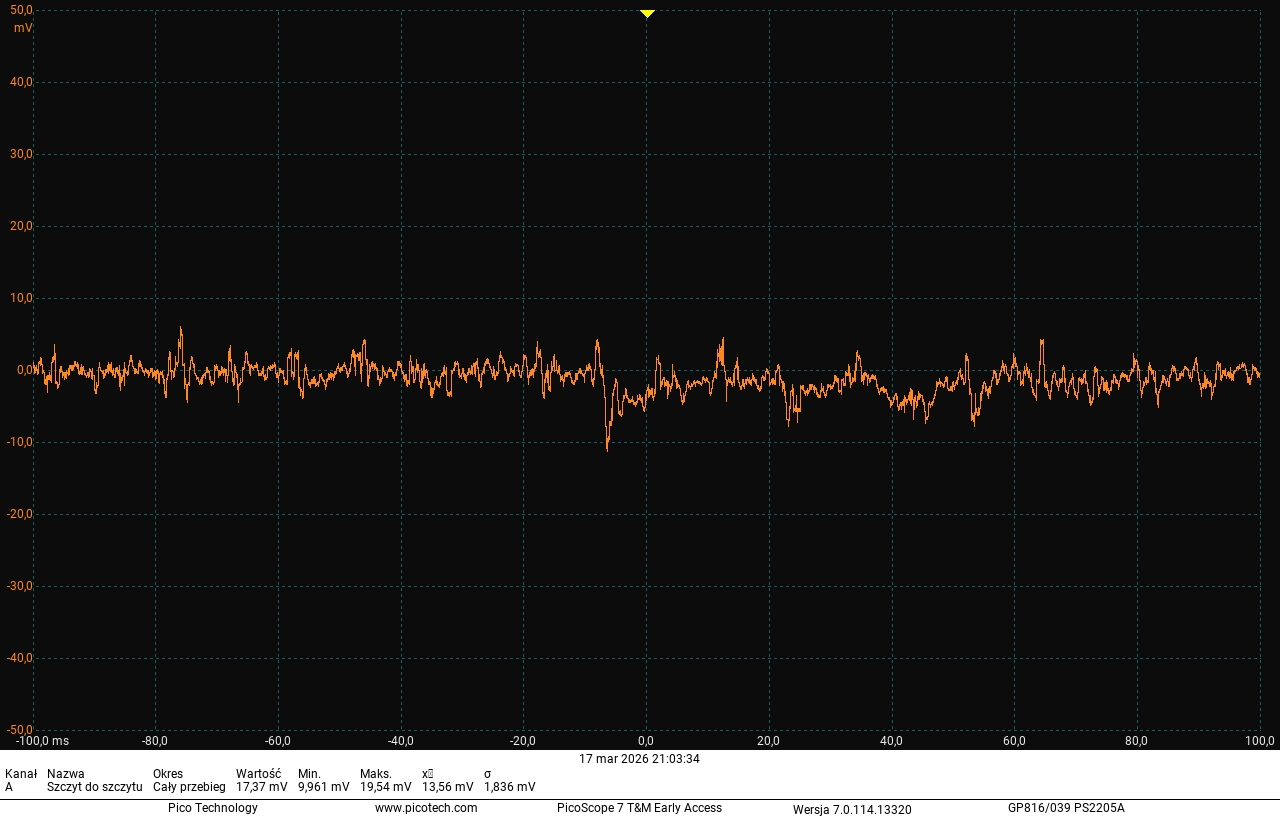

Linia 5 V, test T6, 100% obciążenia

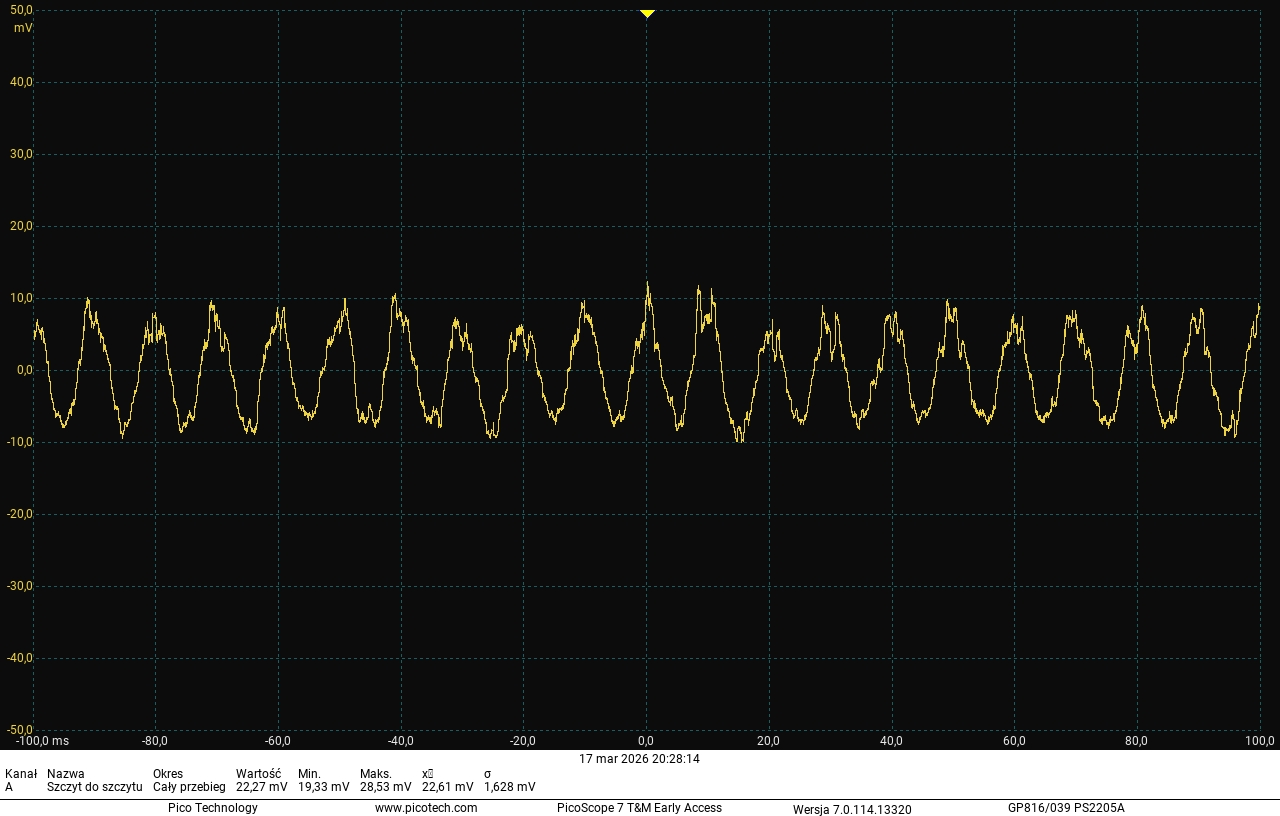

Linia 12 V, test T6, 100% obciążenia

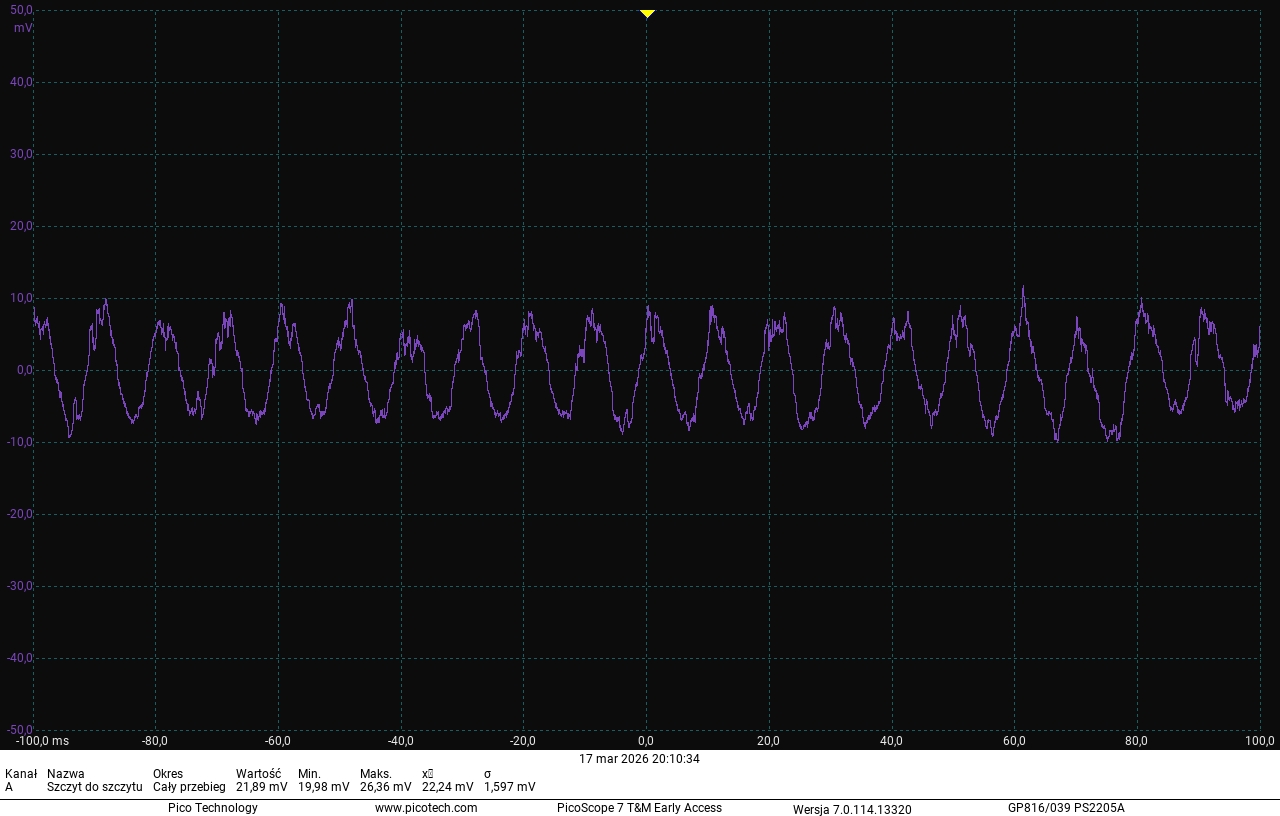

Linia 12 V, test 100% obciążenia w hot box
