Test XPG Core Reactor II VE 850 W. Świetny zasilacz dla tych, co nie lubią przepłacać

Analiza wnętrza

Za chłodzenie elektroniki odpowiada 120-milimetrowy wentylator Hong Hua HA1225H12F-Z z łożyskiem FDB. Zgodnie ze specyfikacją pracuje on w trybie ciągłym, bez obsługi trybu półpasywnego.

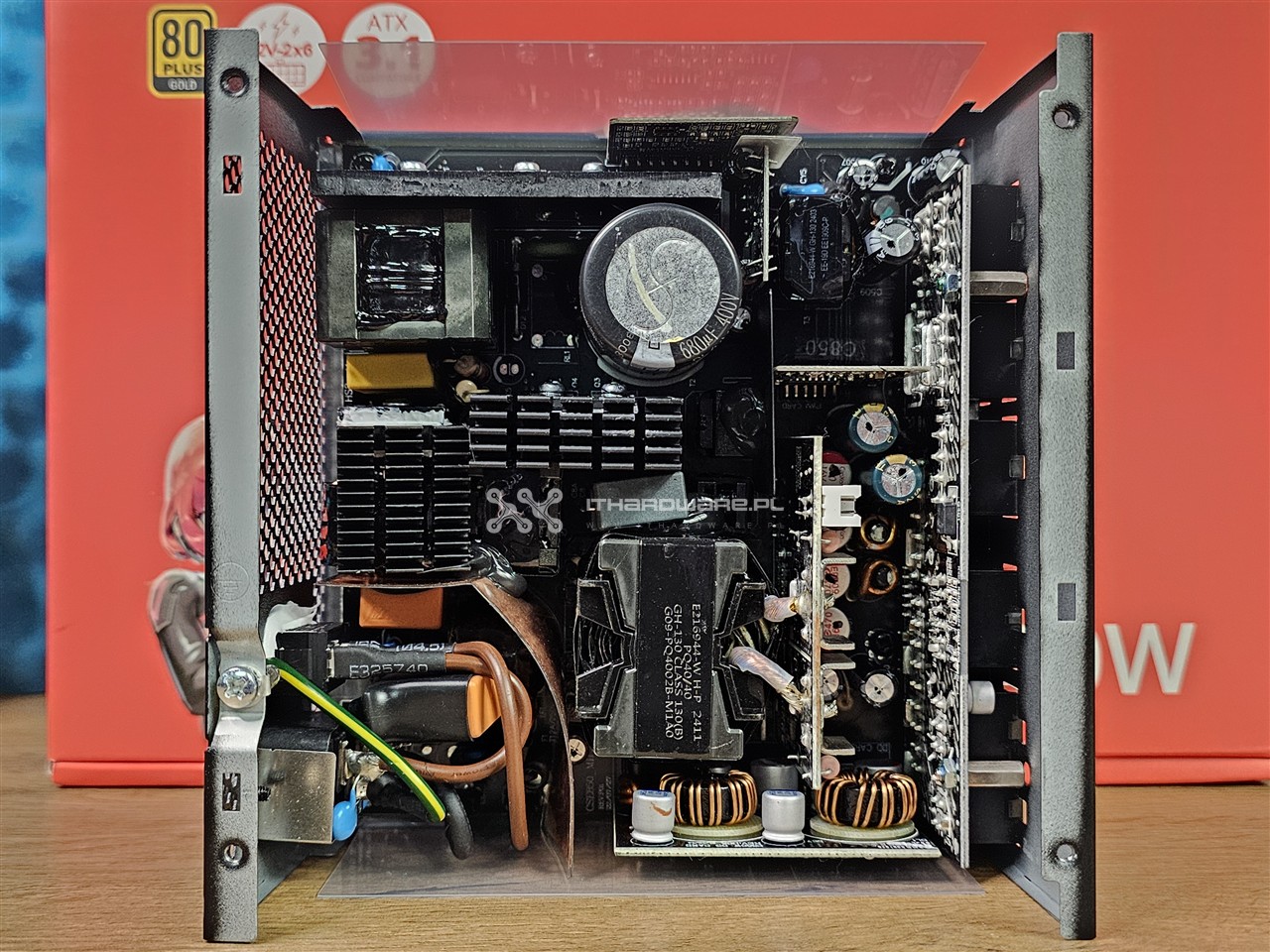

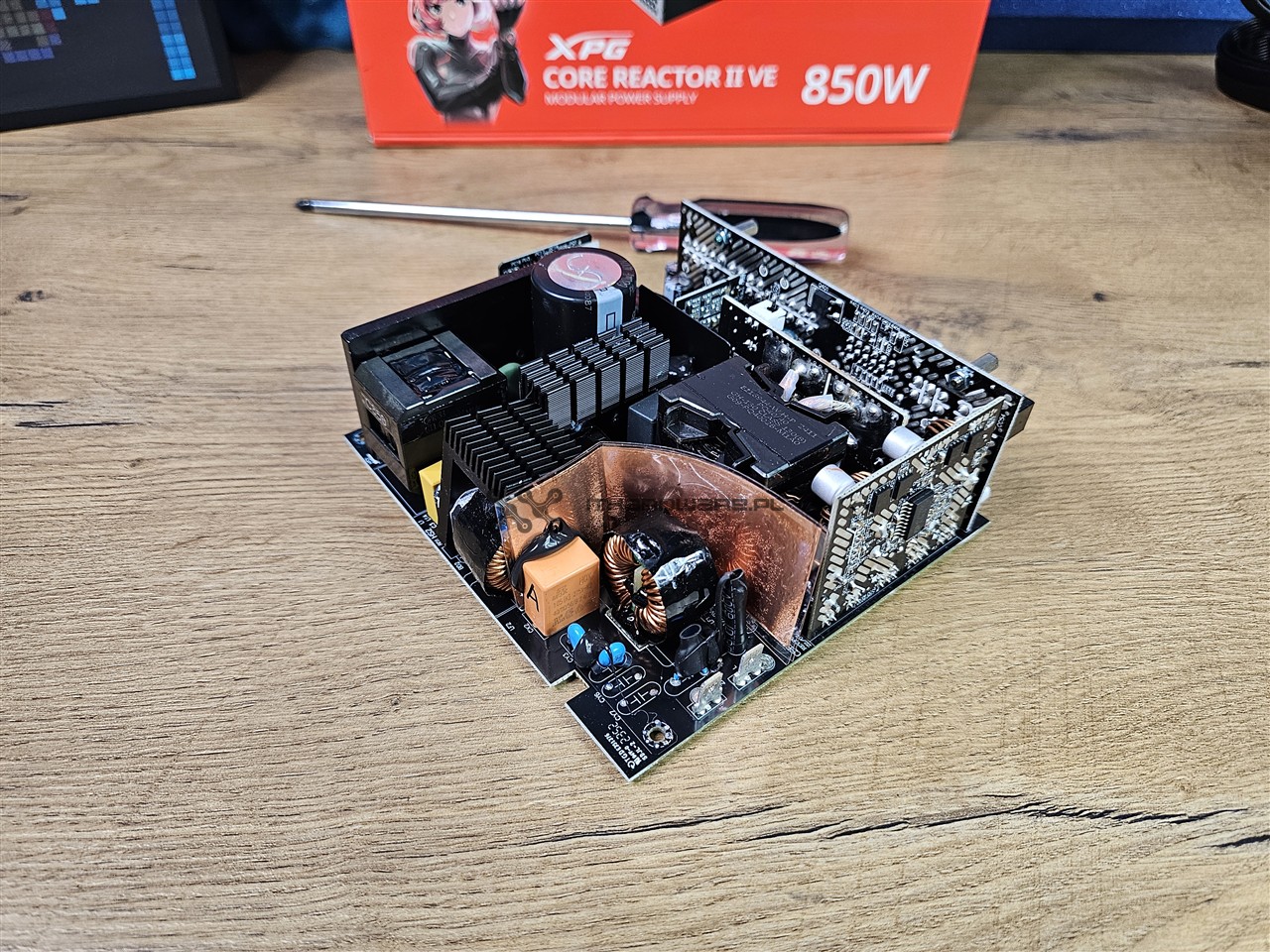

XPG Core Reactor II VE 850 W oparty jest na platformie analogowej, a za jego produkcję odpowiada firma CWT. Zasilacz wykorzystuje topologię półmostu, układ rezonansowy LLC, synchroniczny prostownik oraz przetwornice DC-DC. Do chłodzenia kluczowych podzespołów zastosowano trzy czarne anodowane radiatory, które odprowadzają ciepło z mostków prostowniczych, sekcji APFC oraz tranzystorów kluczujących. Dodatkowo zastosowano kilka metalowych blaszek wspomagających odbiór ciepła z tranzystorów sekcji prostowania.

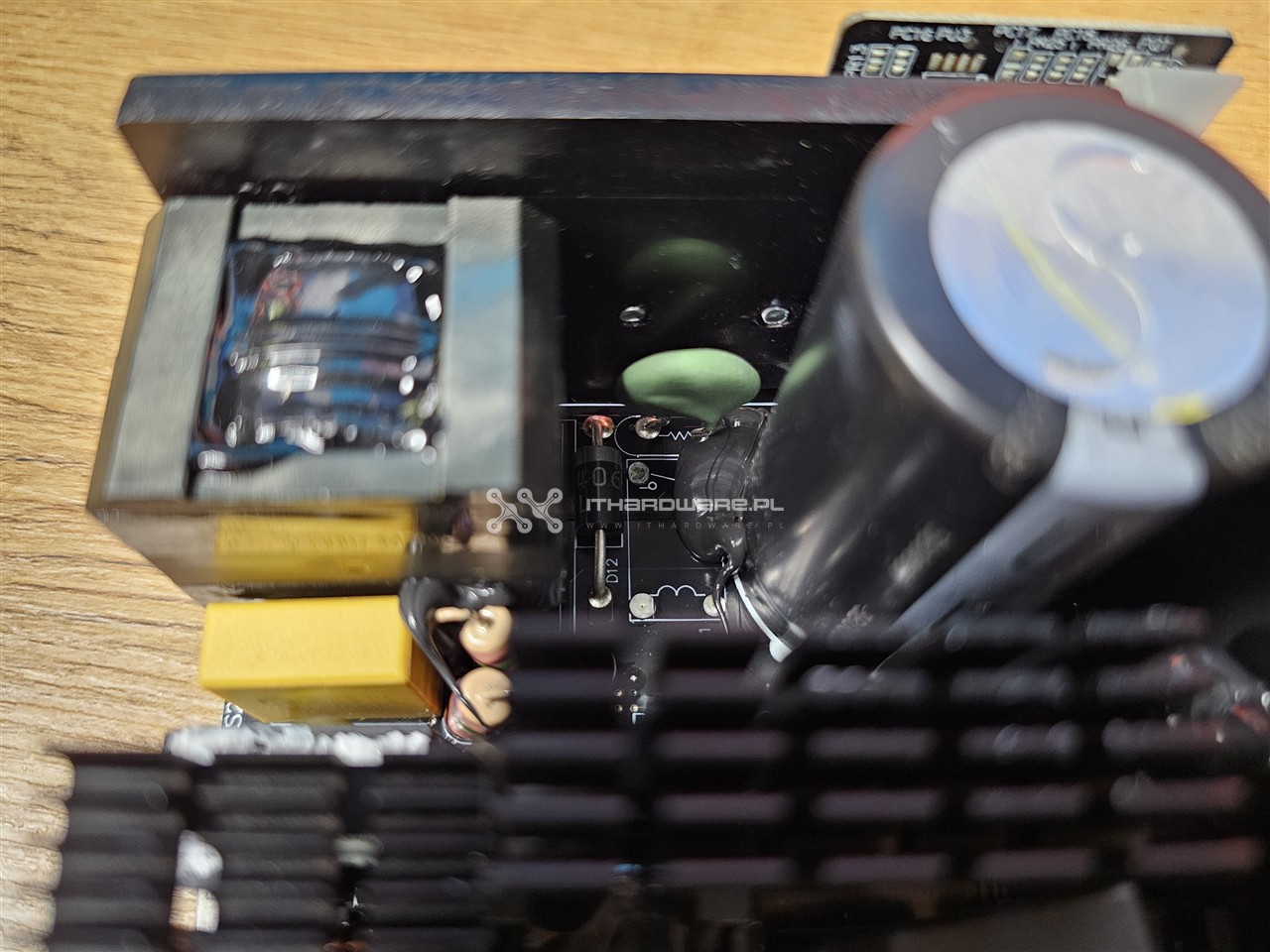

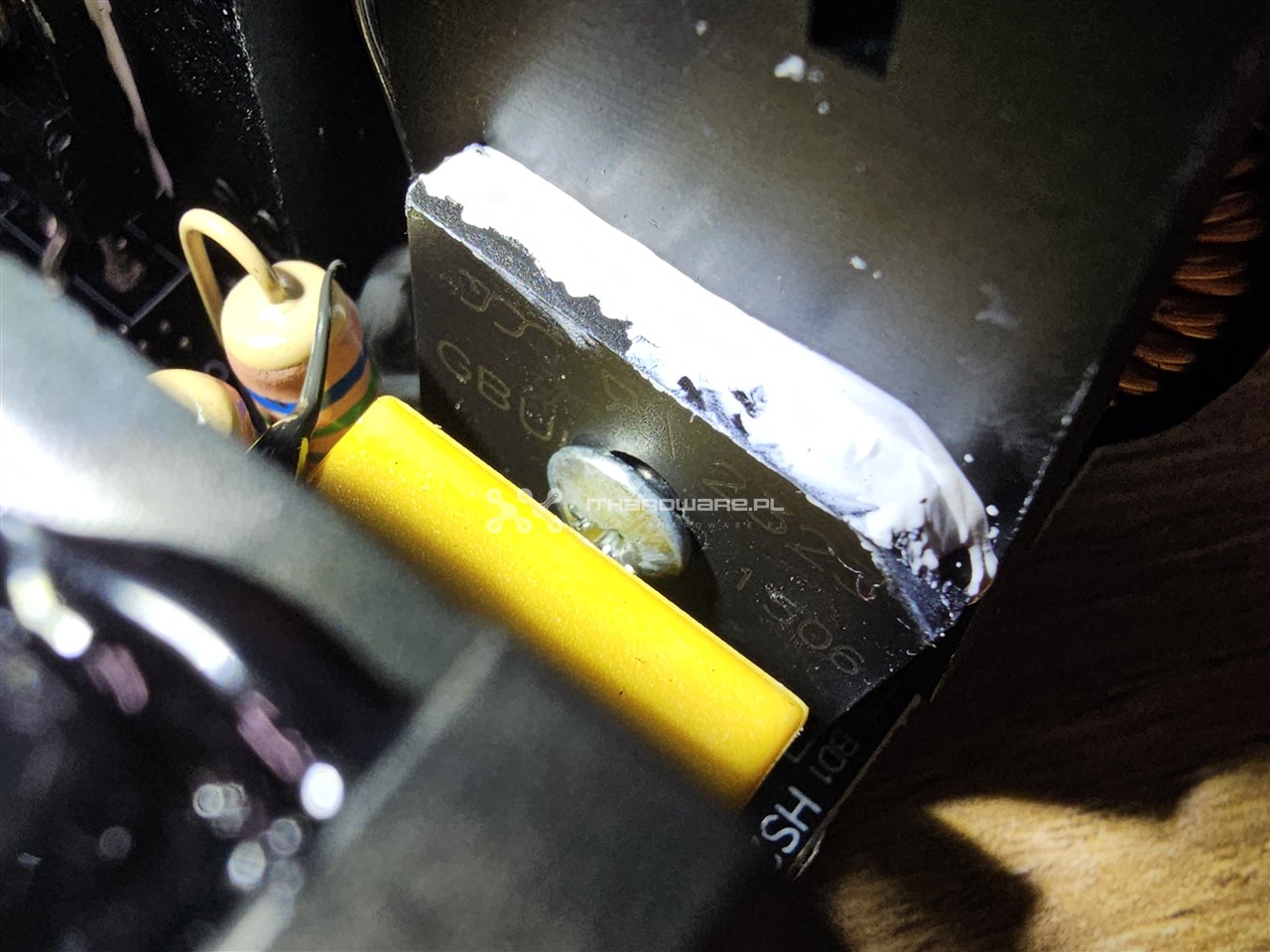

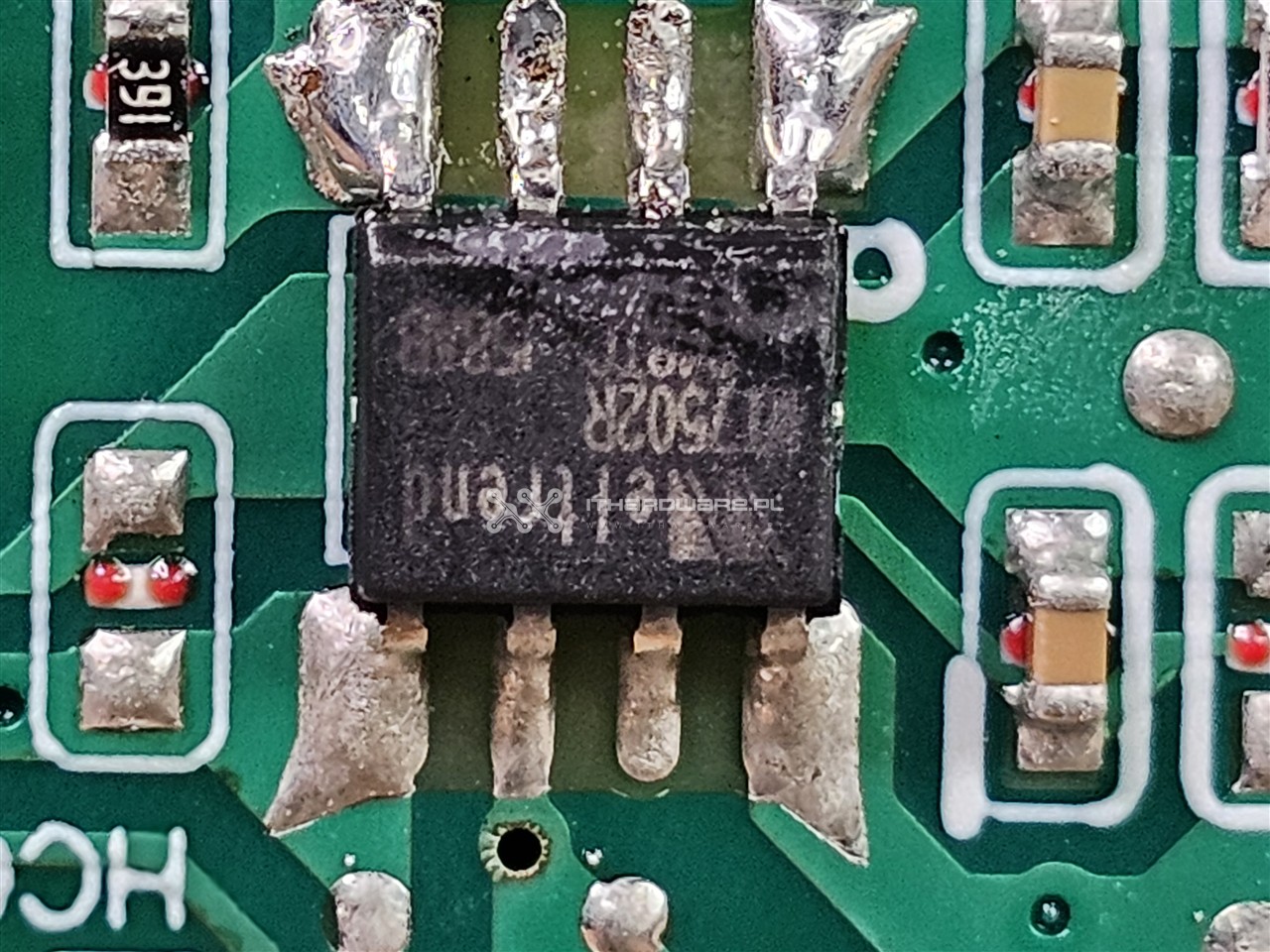

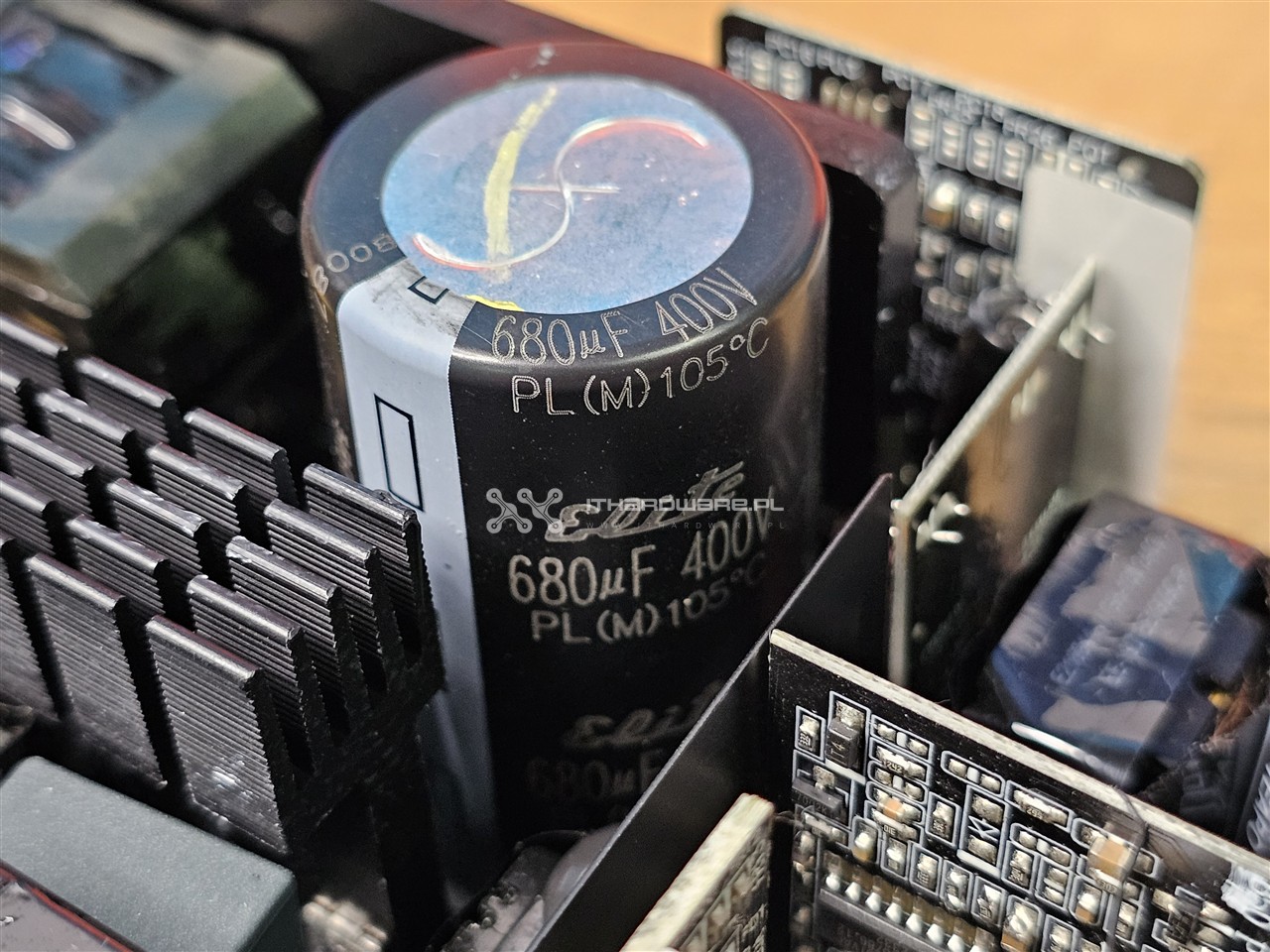

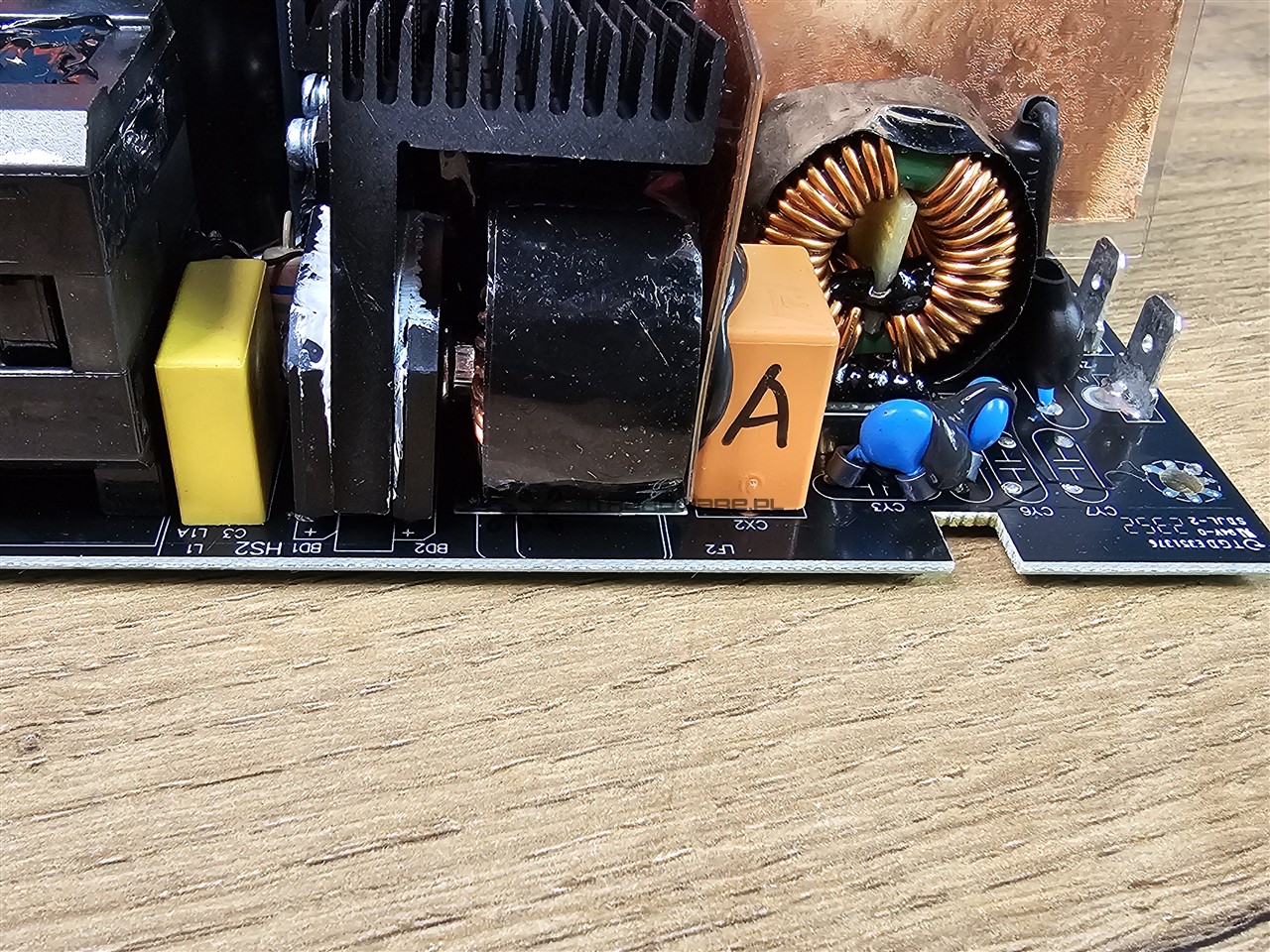

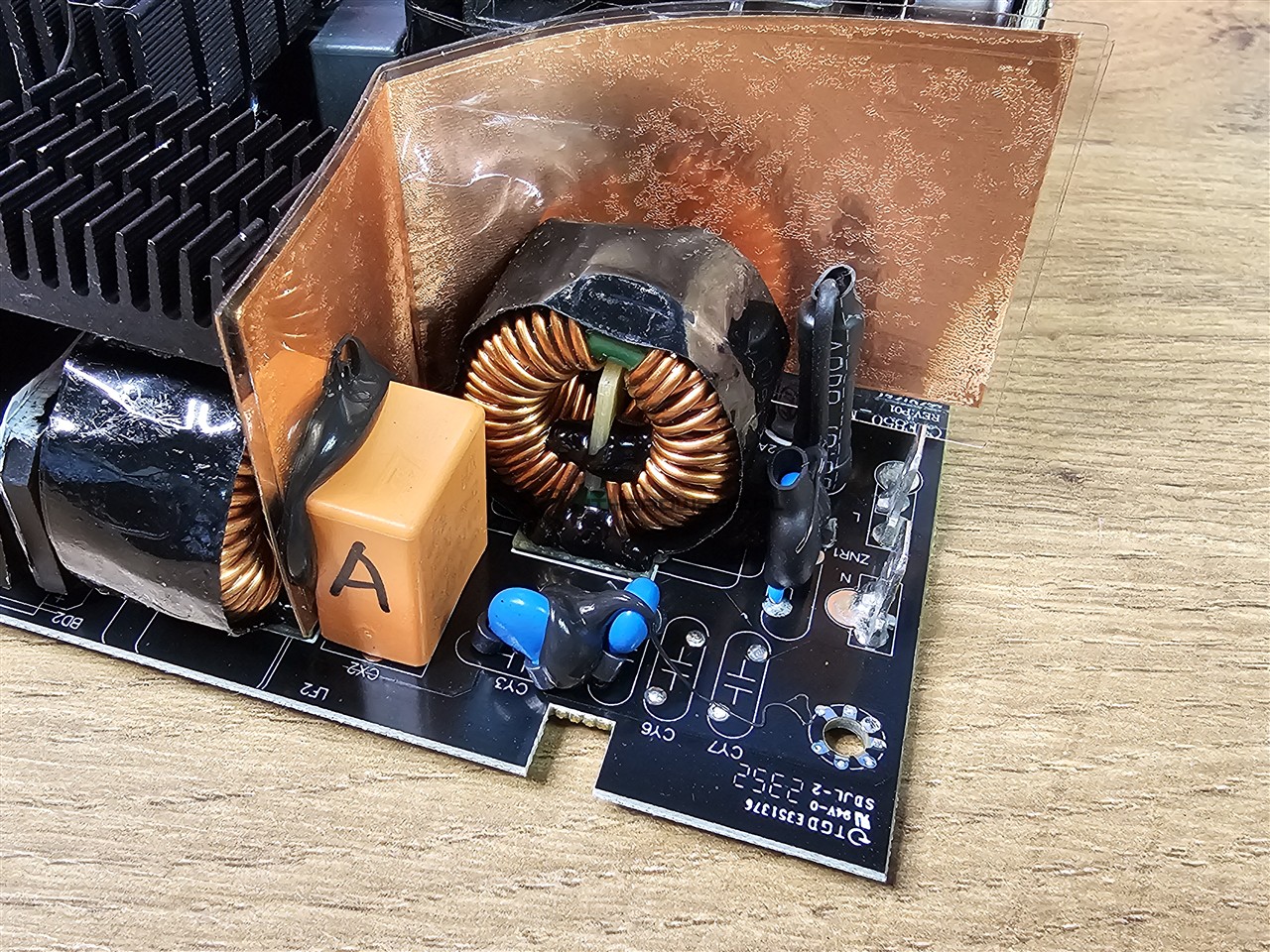

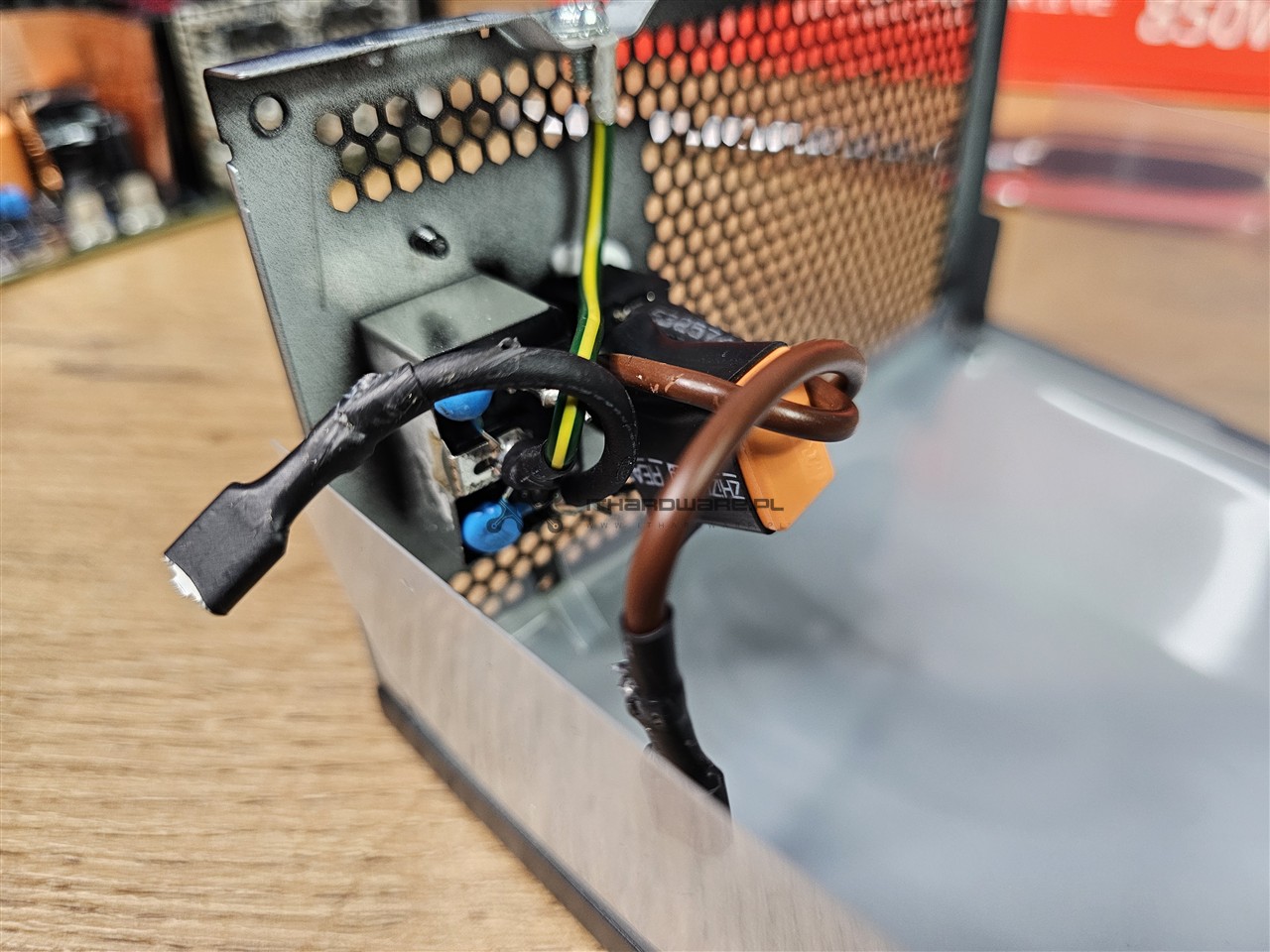

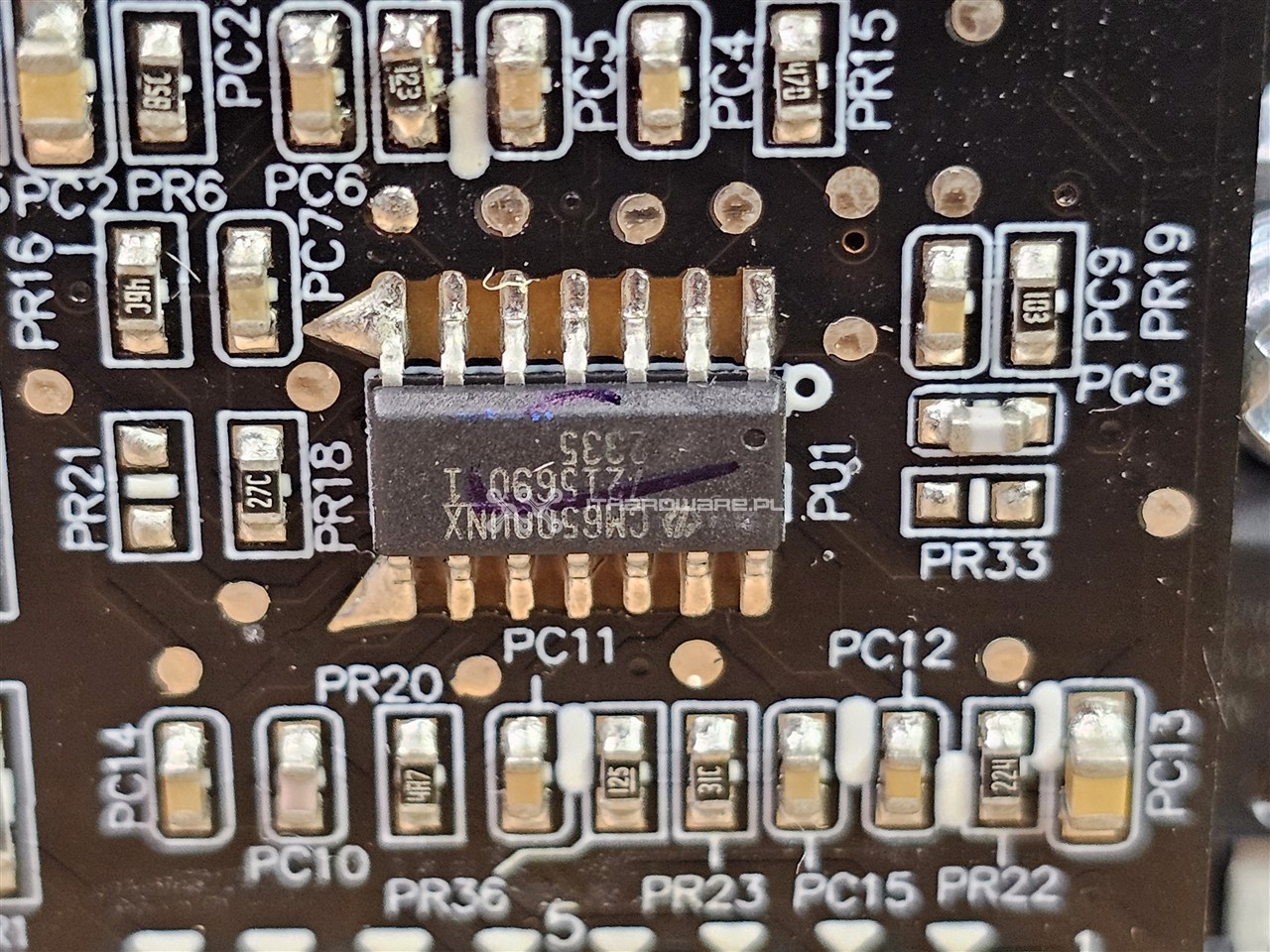

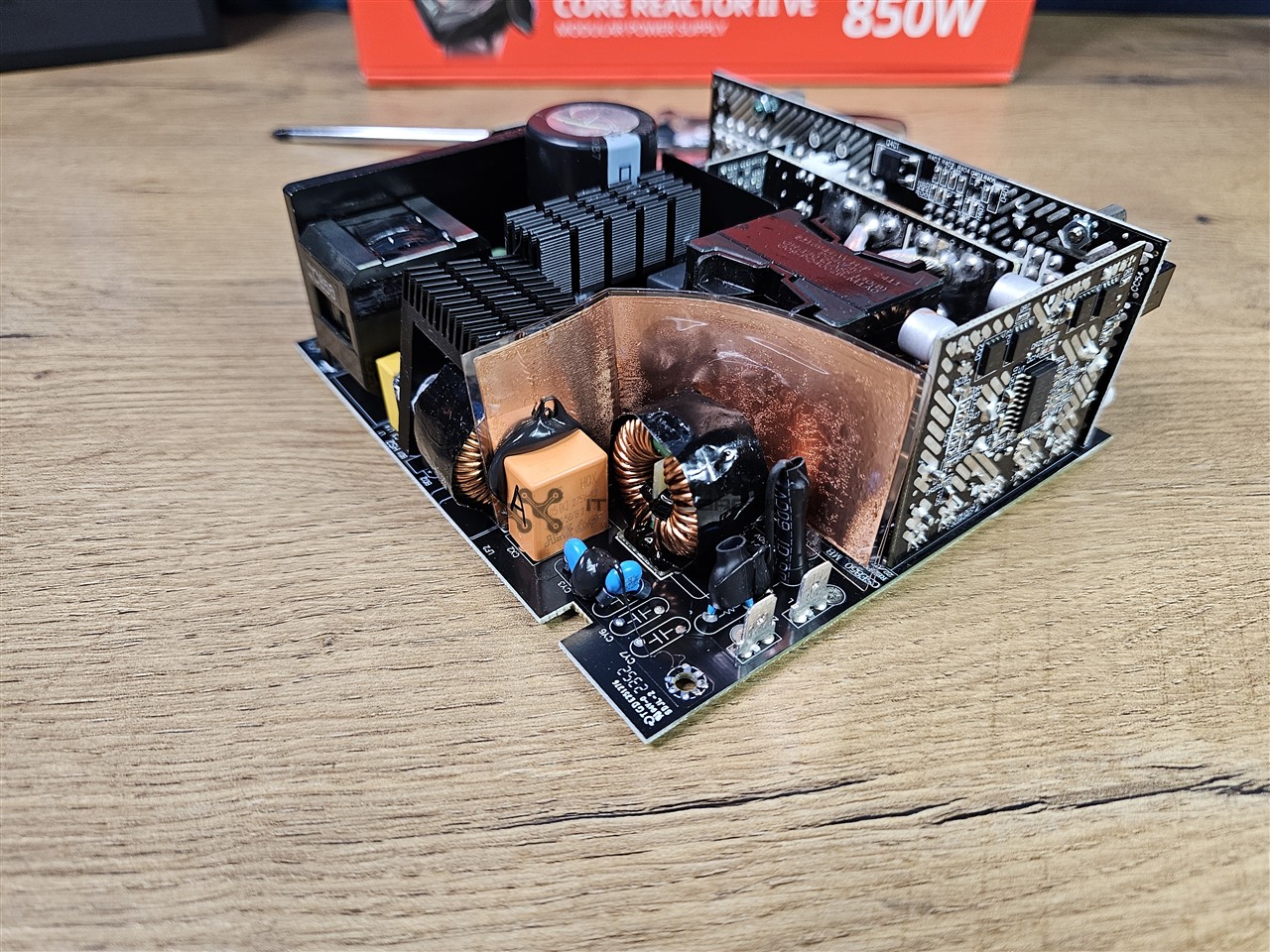

Rozmieszczenie elementów wewnątrz zasilacza, ze względu na jego kompaktowe wymiary, jest dość zagęszczone, co niestety nie sprzyja optymalnej cyrkulacji powietrza. Po lewej stronie umieszczono filtr EMI, którego pierwsza część zaczyna się już przy gnieździe zasilania. Druga część znajduje się na głównym laminacie, również po lewej stronie, gdzie umieszczono bezpiecznik, warystor, kondensatory Cx i Cy oraz dwie cewki. Wyżej widoczne są radiatory mostków prostowniczych, cewka PFC i pozostałe elementy układu APFC. Przy krawędzi znajduje się gruba aluminiowa blacha, która pełni funkcję odpromiennika ciepła z elementów tej sekcji. Powyżej, przy krawędzi obudowy, umieszczono pionową płytkę PCB z kontrolerem PFC. Poniżej radiatora APFC znajduje się duży kondensator elektrolityczny o wysokim napięciu.

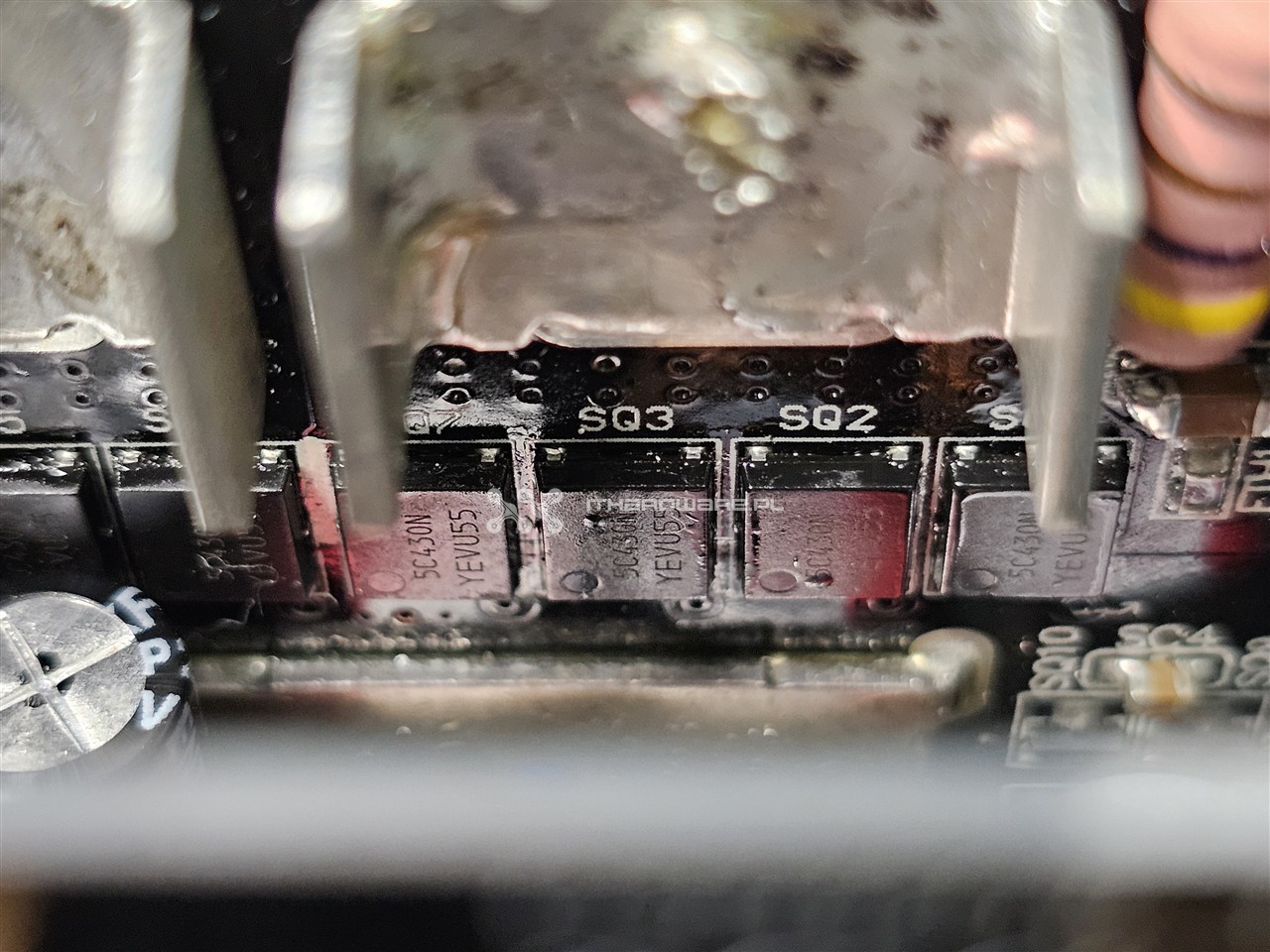

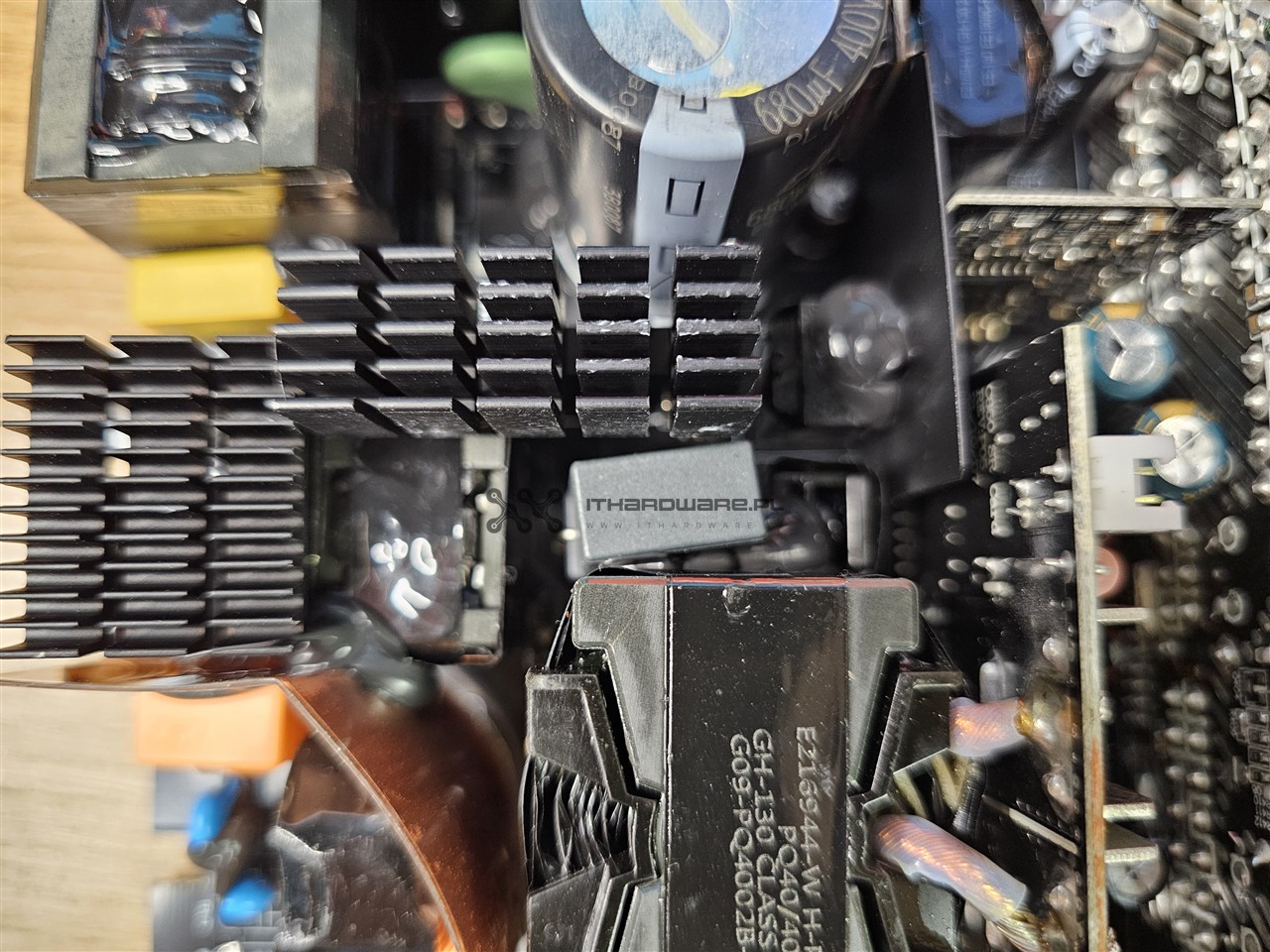

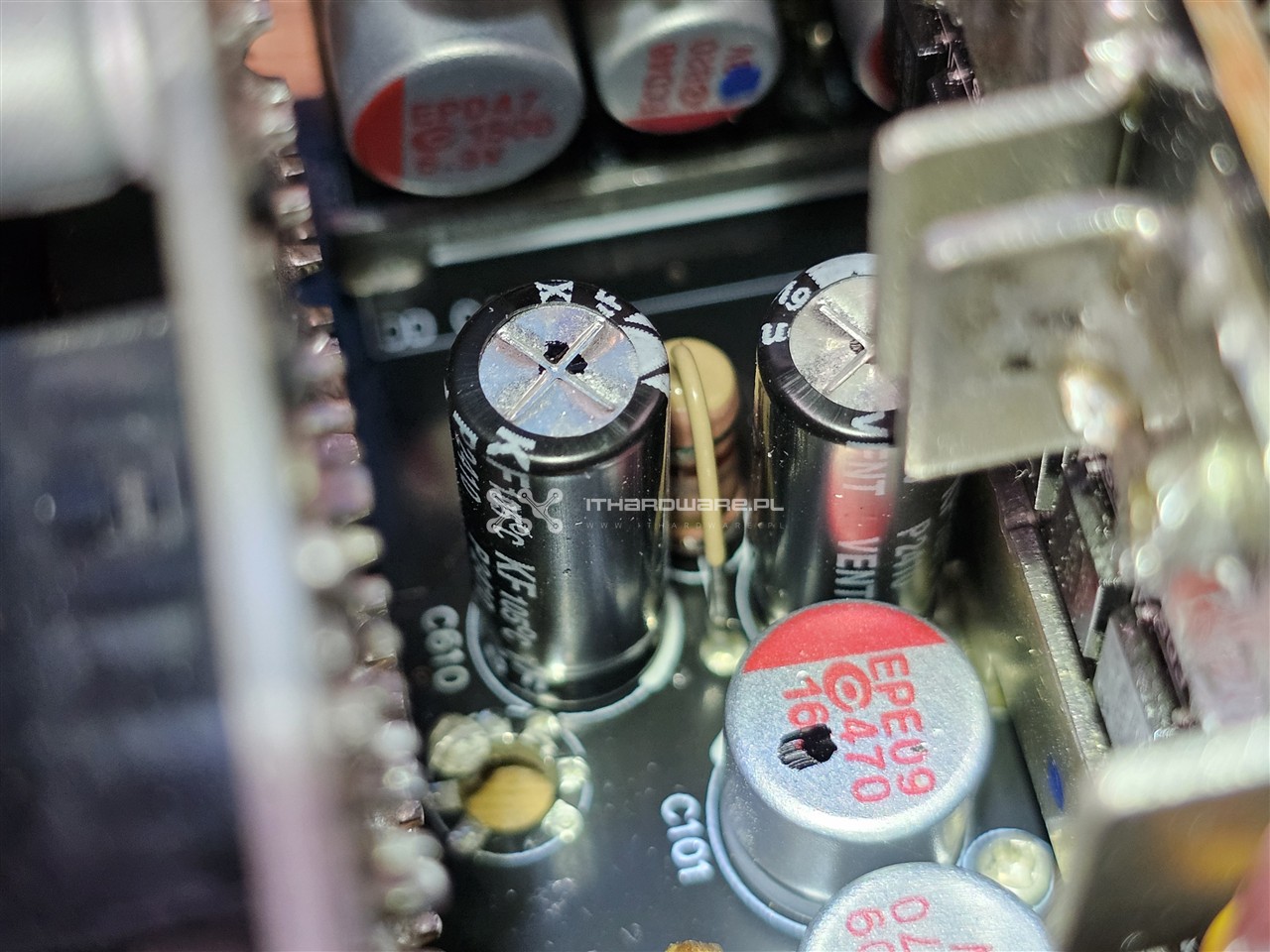

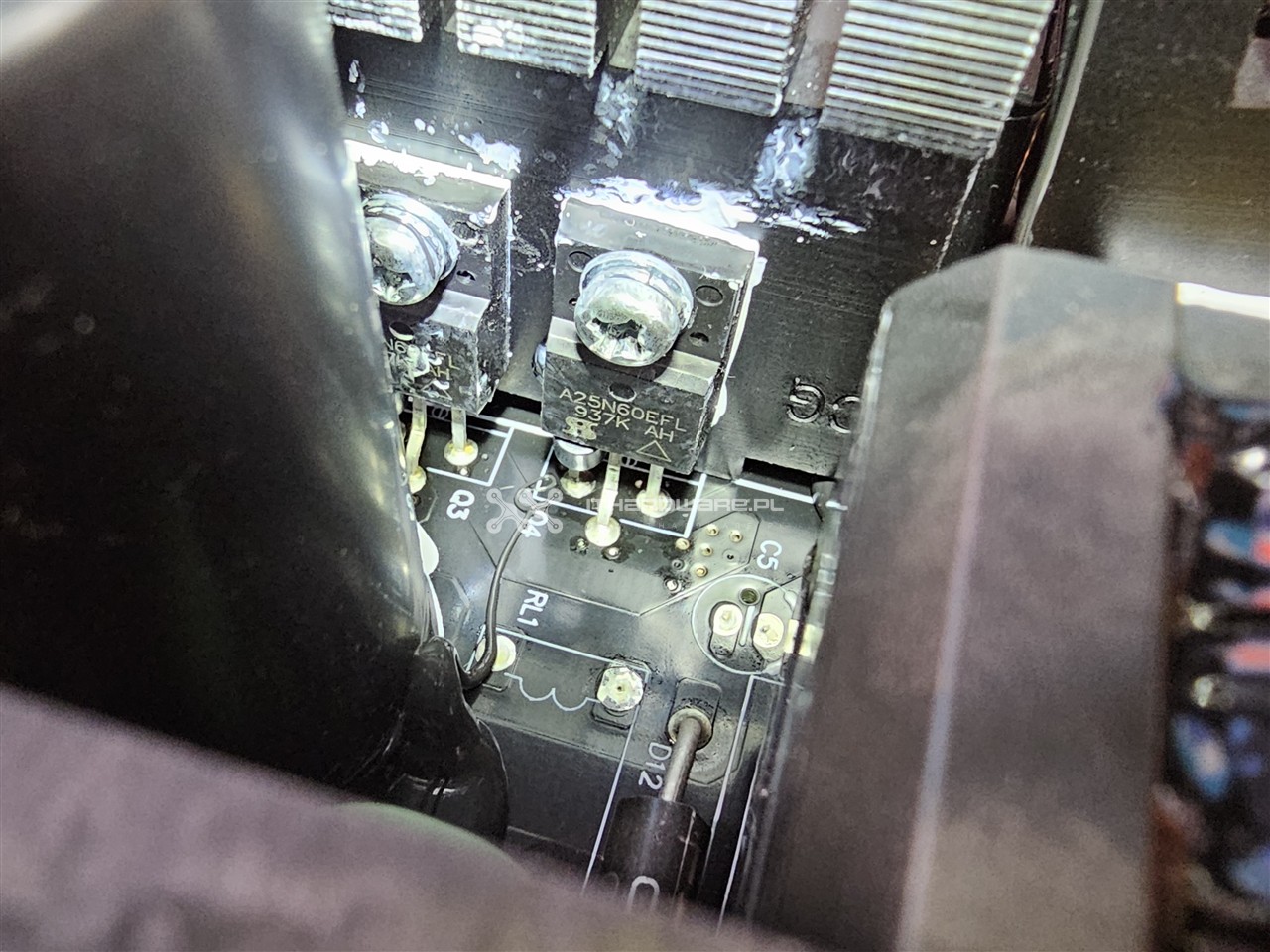

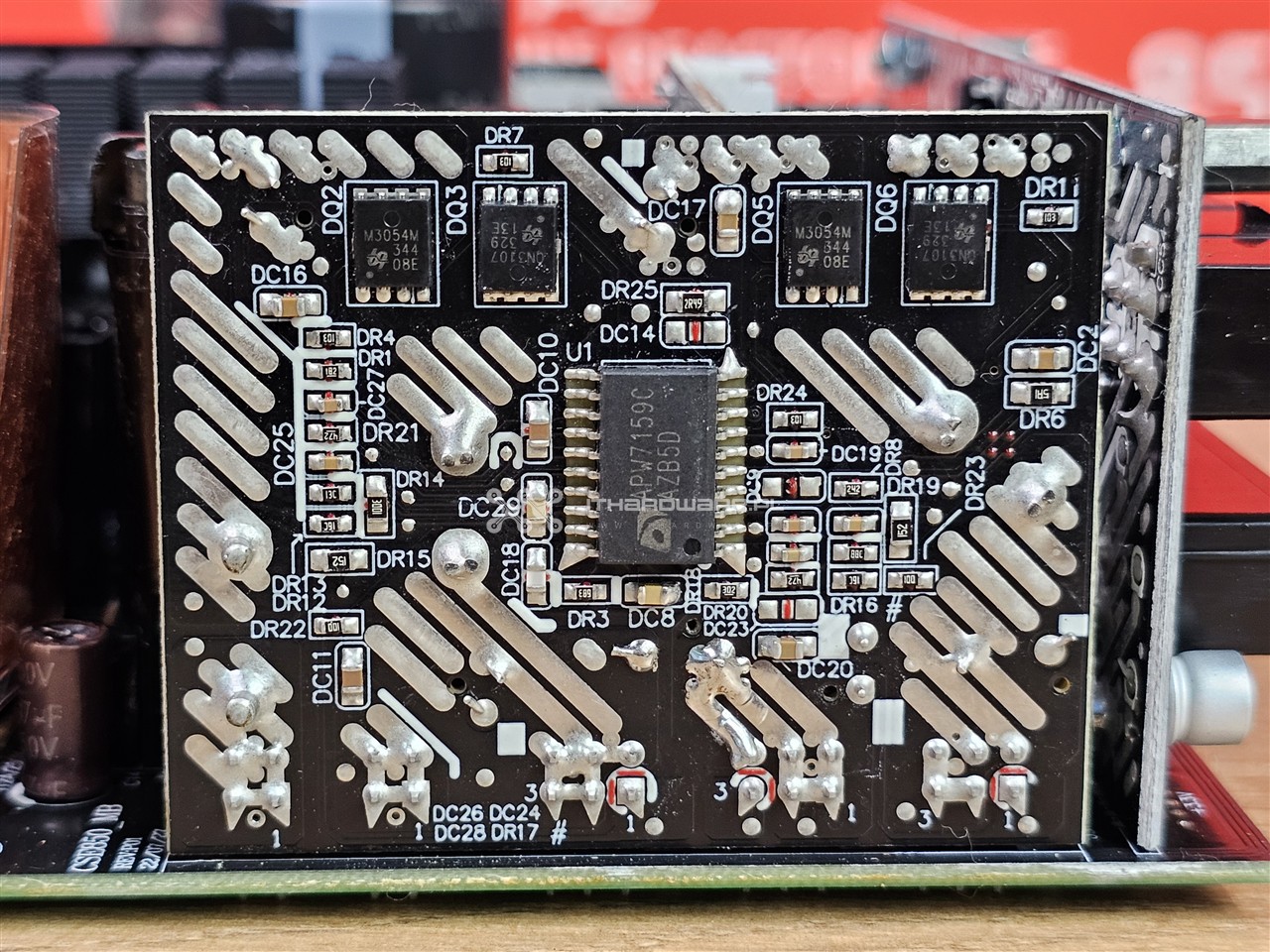

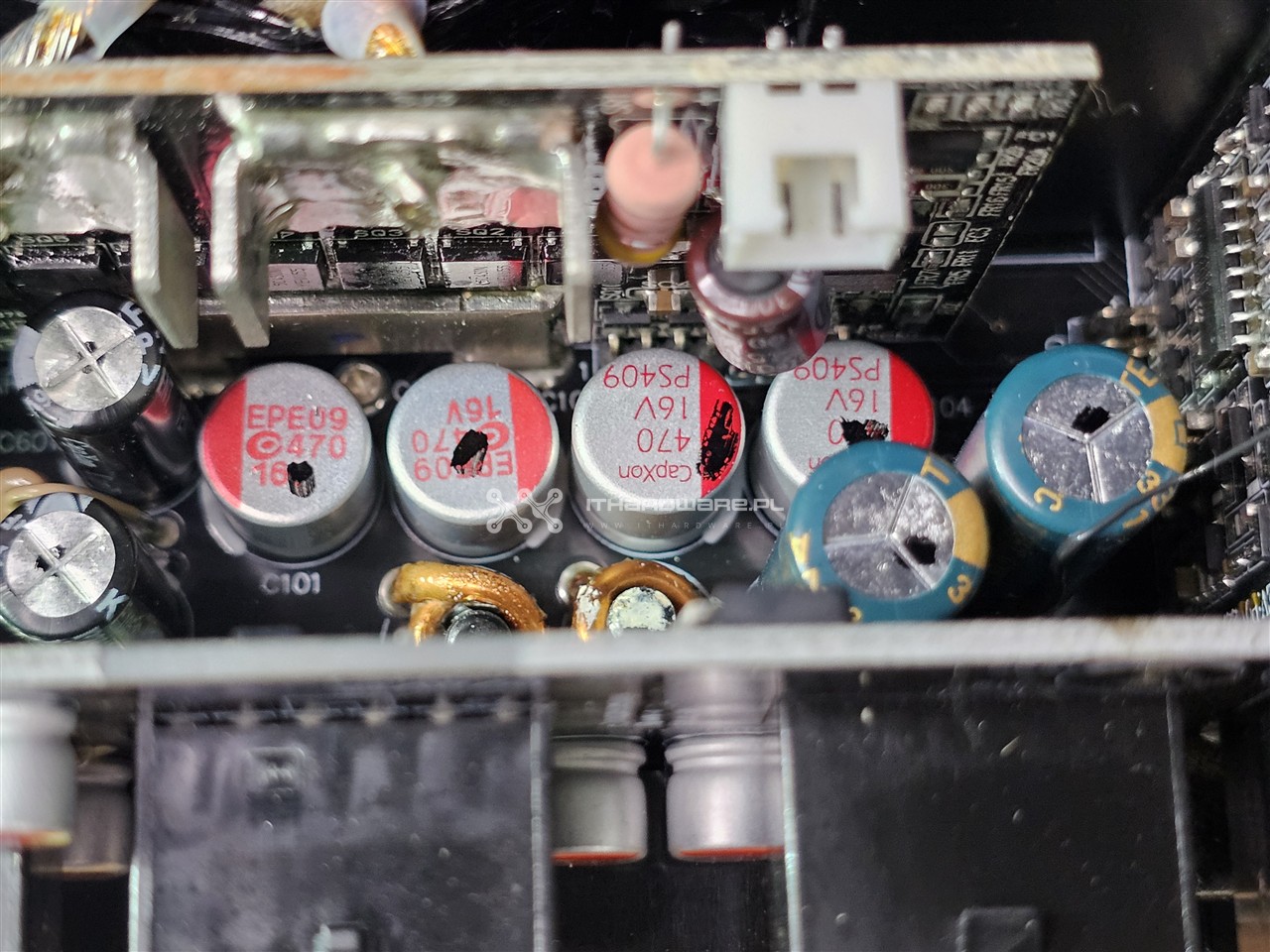

Niżej ulokowano kolejny radiator, który odprowadza ciepło z tranzystorów pracujących w topologii półmostu, a tuż pod nim znajdują się elementy układu rezonansowego. Obok głównego kondensatora znajduje się transformator linii 5 Vsb oraz pionowa płytka z kontrolerem PWM. Centralnie umieszczono główny transformator, a tuż obok niego pionowe PCB z tranzystorami sekcji prostowania. W ich pobliżu znajduje się zestaw kondensatorów aluminiowo-polimerowych i elektrolitycznych.

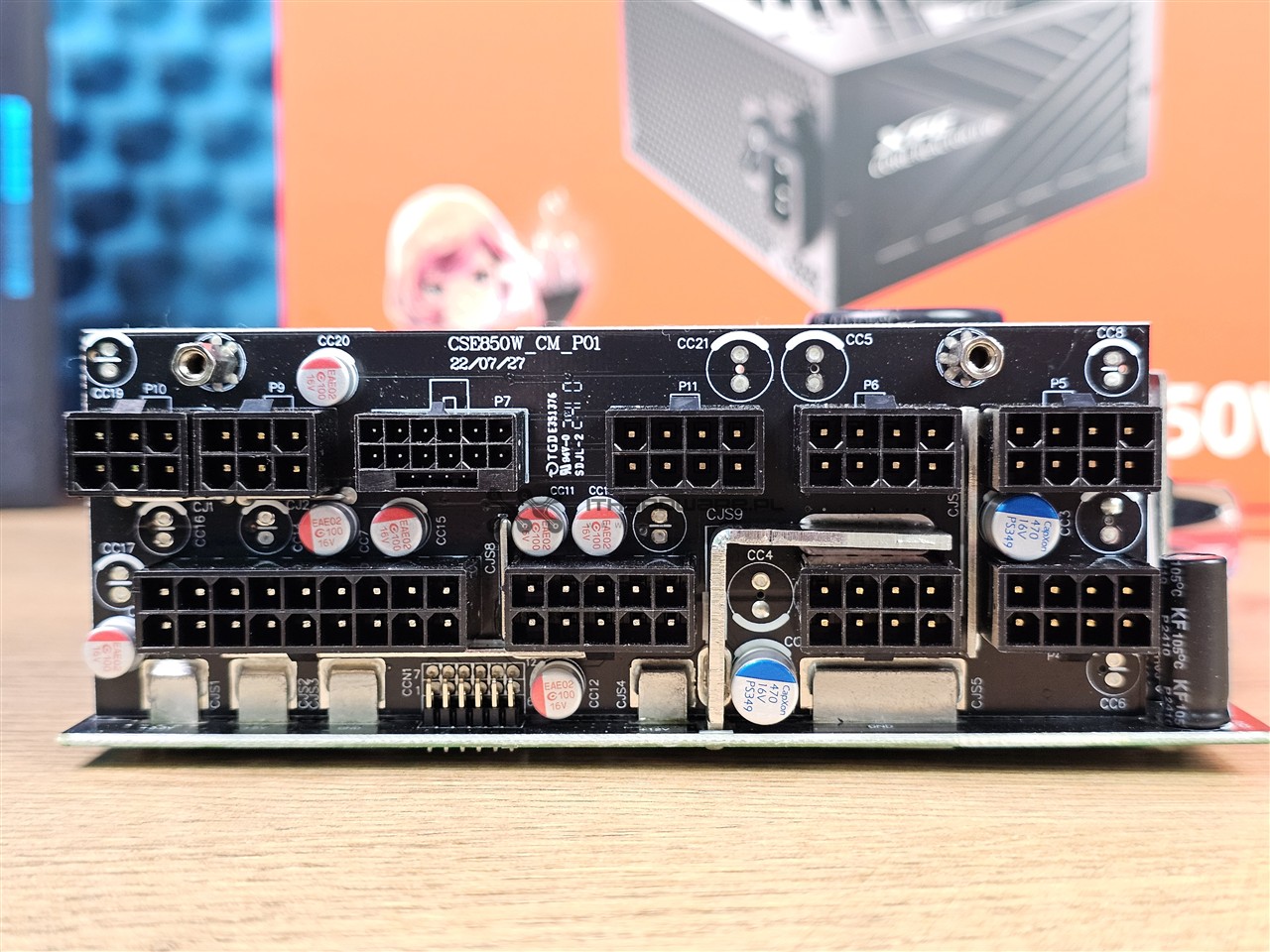

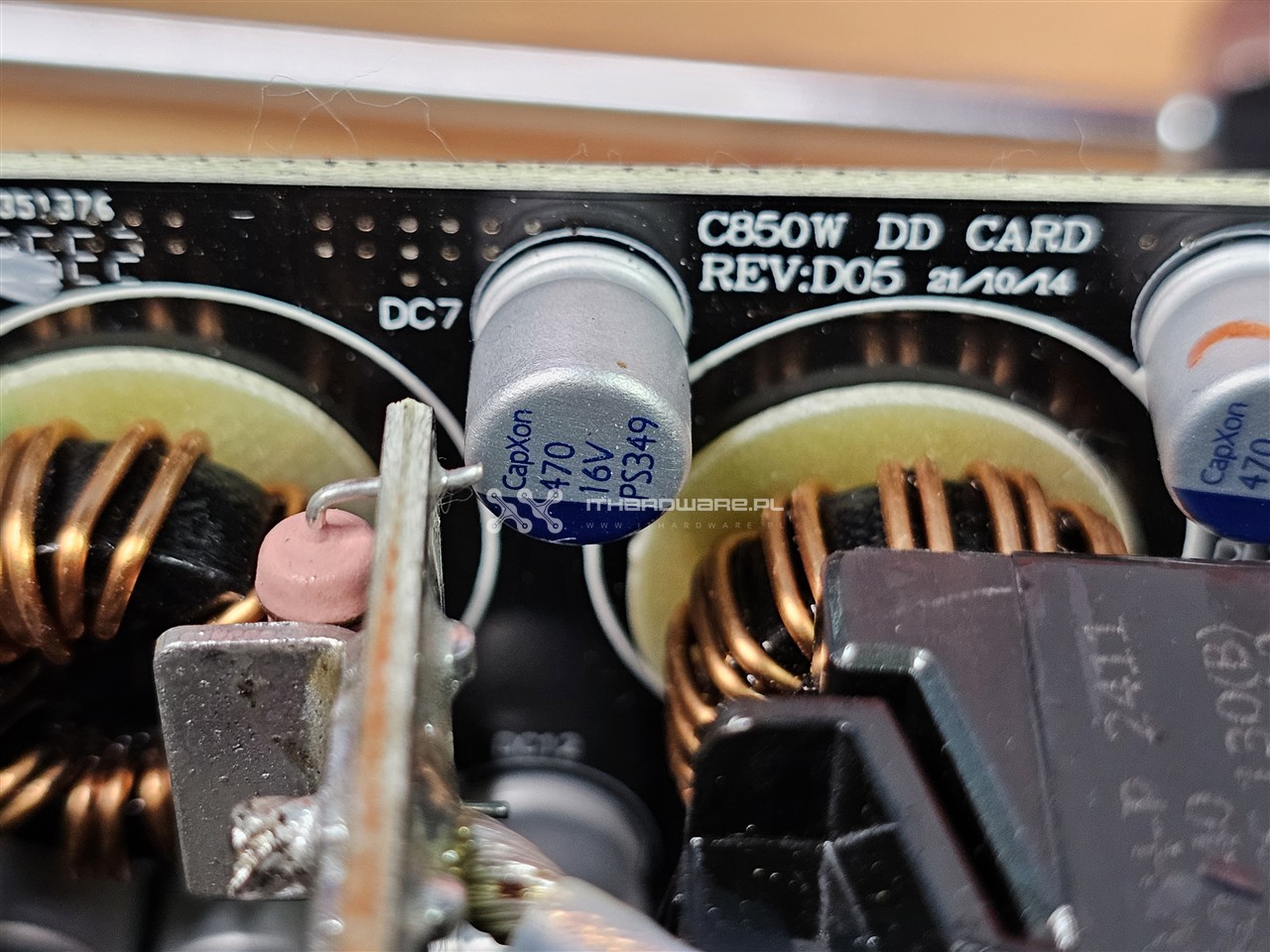

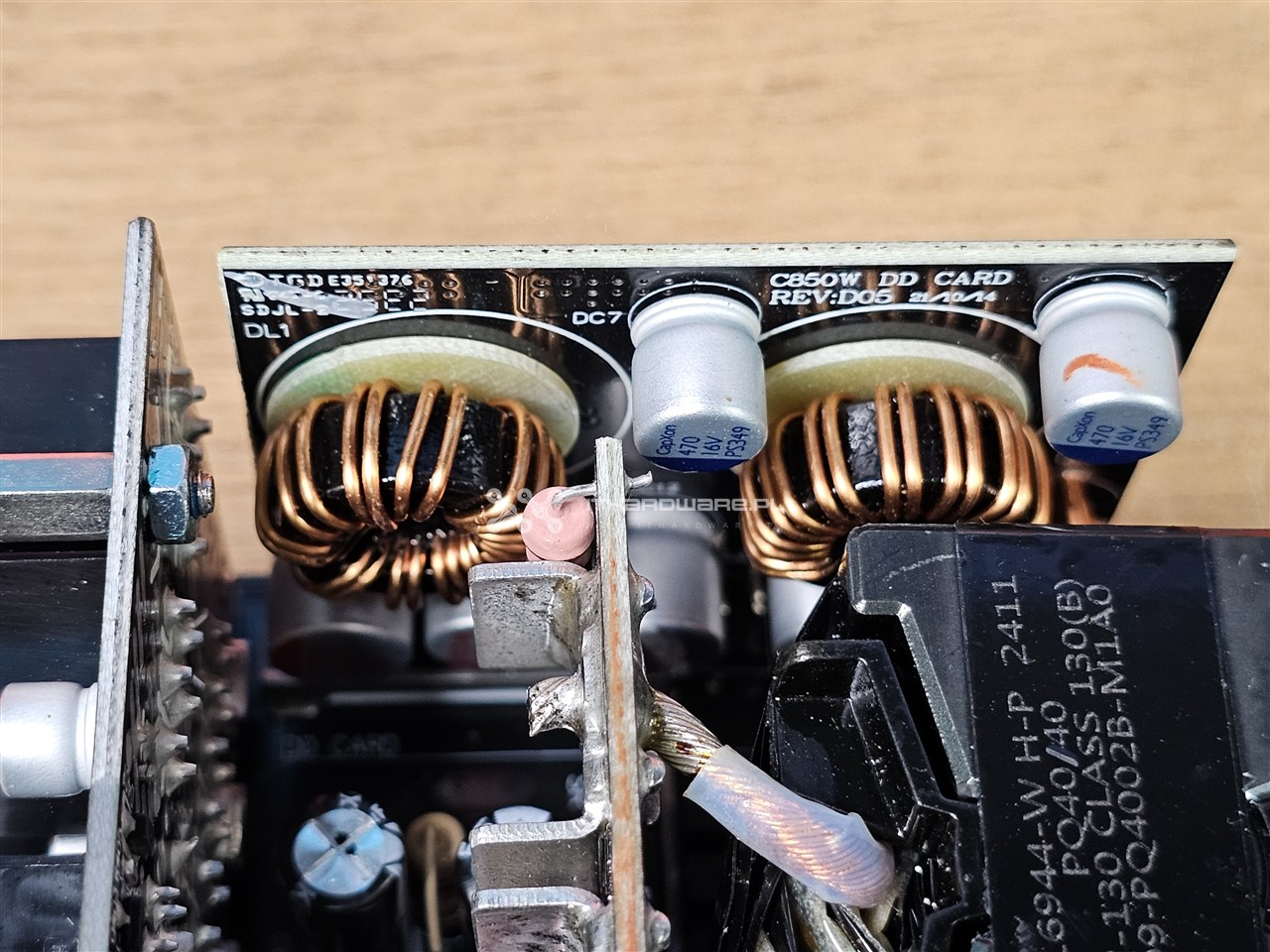

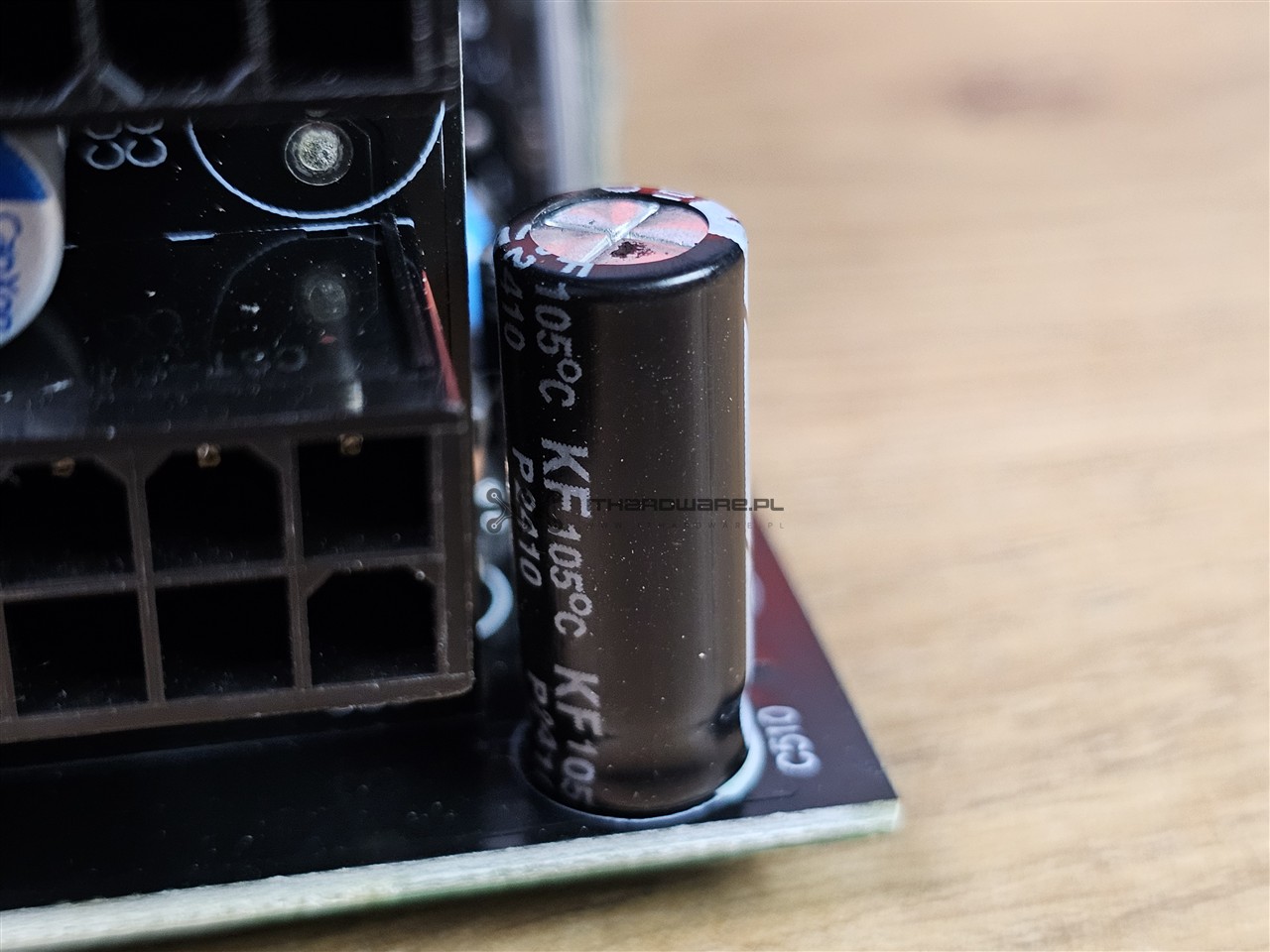

Na dole umieszczono laminat z konwerterami DC-DC, natomiast przy prawej krawędzi zasilacza znajduje się płytka z gniazdami modularnego okablowania, przylutowana do głównego laminatu. Na niej również umieszczono dodatkowe kondensatory aluminiowo-polimerowe. Mimo gęstego upakowania, całość została starannie zaprojektowana z użyciem wysokiej jakości komponentów, co znajduje odzwierciedlenie w siedmioletnim okresie gwarancyjnym.

Strona pierwotna:

1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.

  Poprzedni   Następny

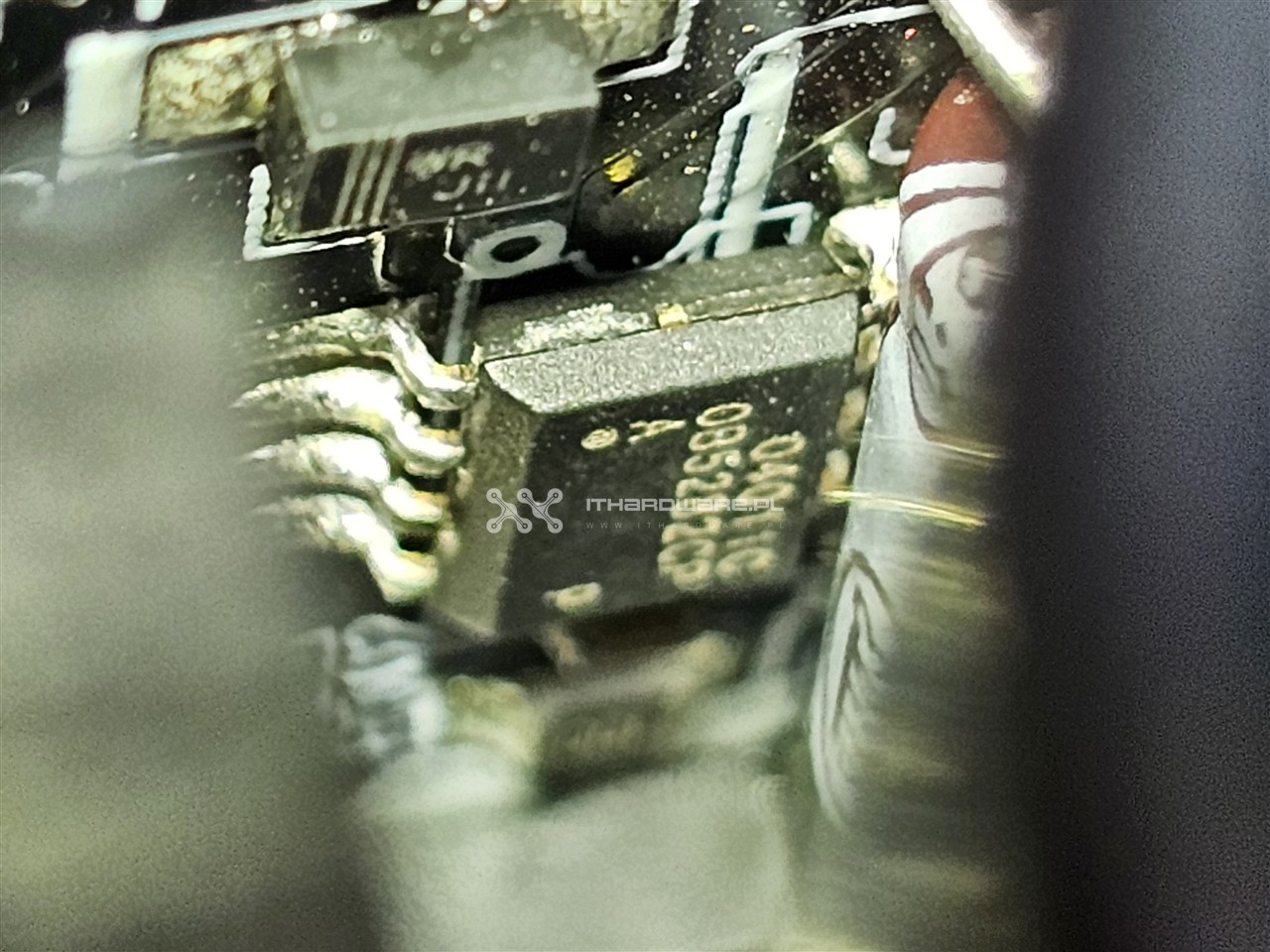

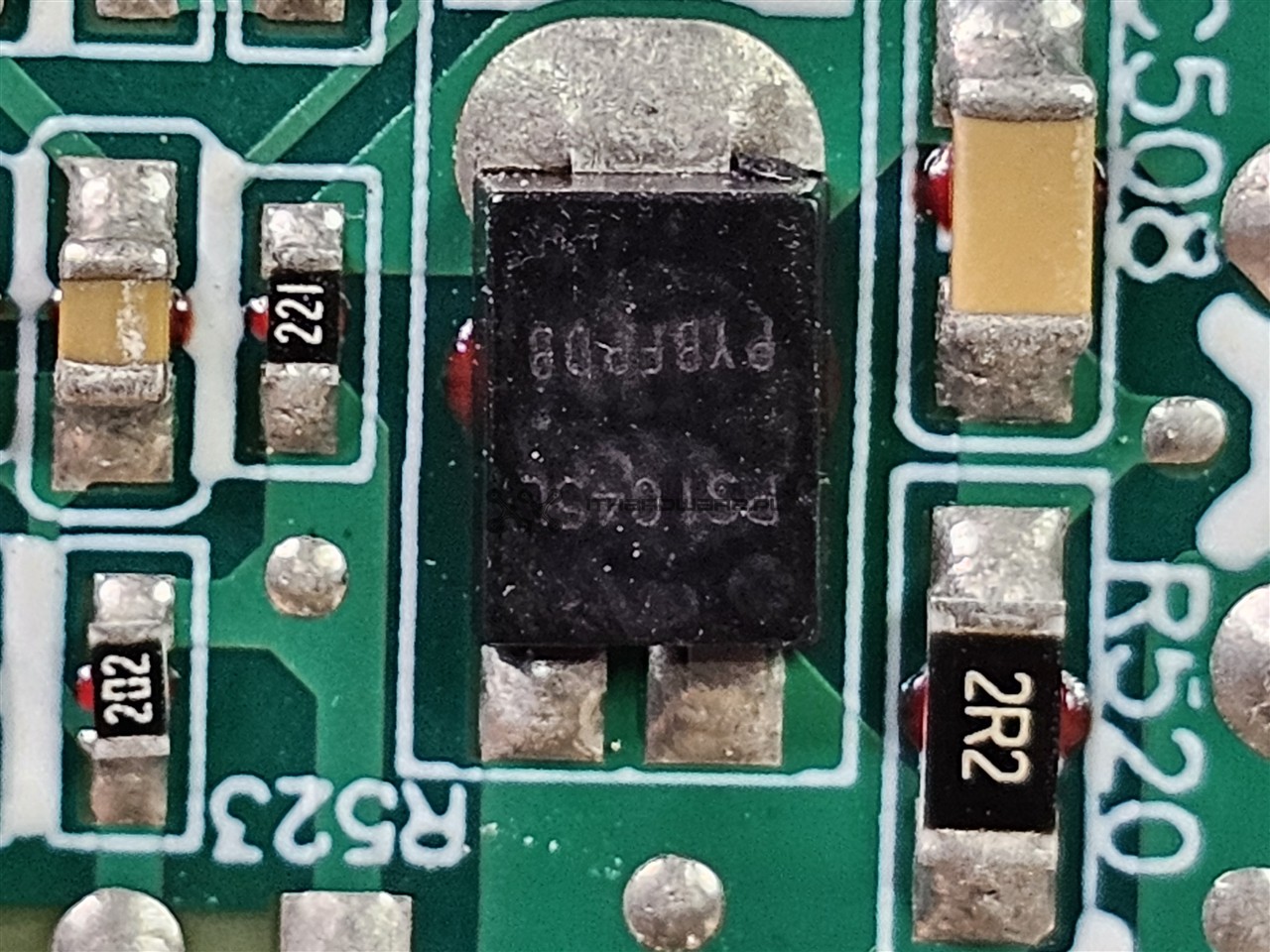

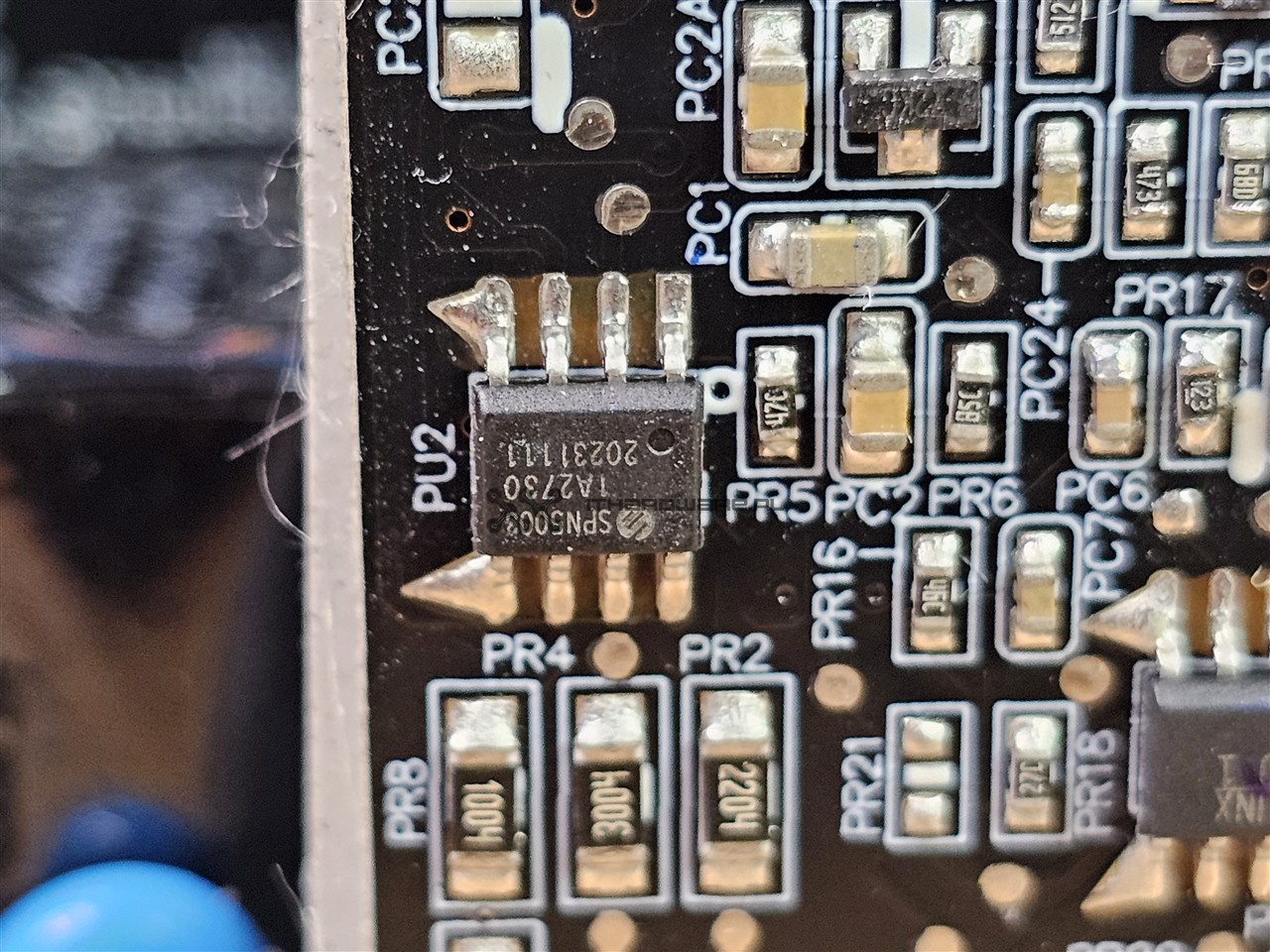

Strona wtórna:

1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.

  Poprzedni   Następny

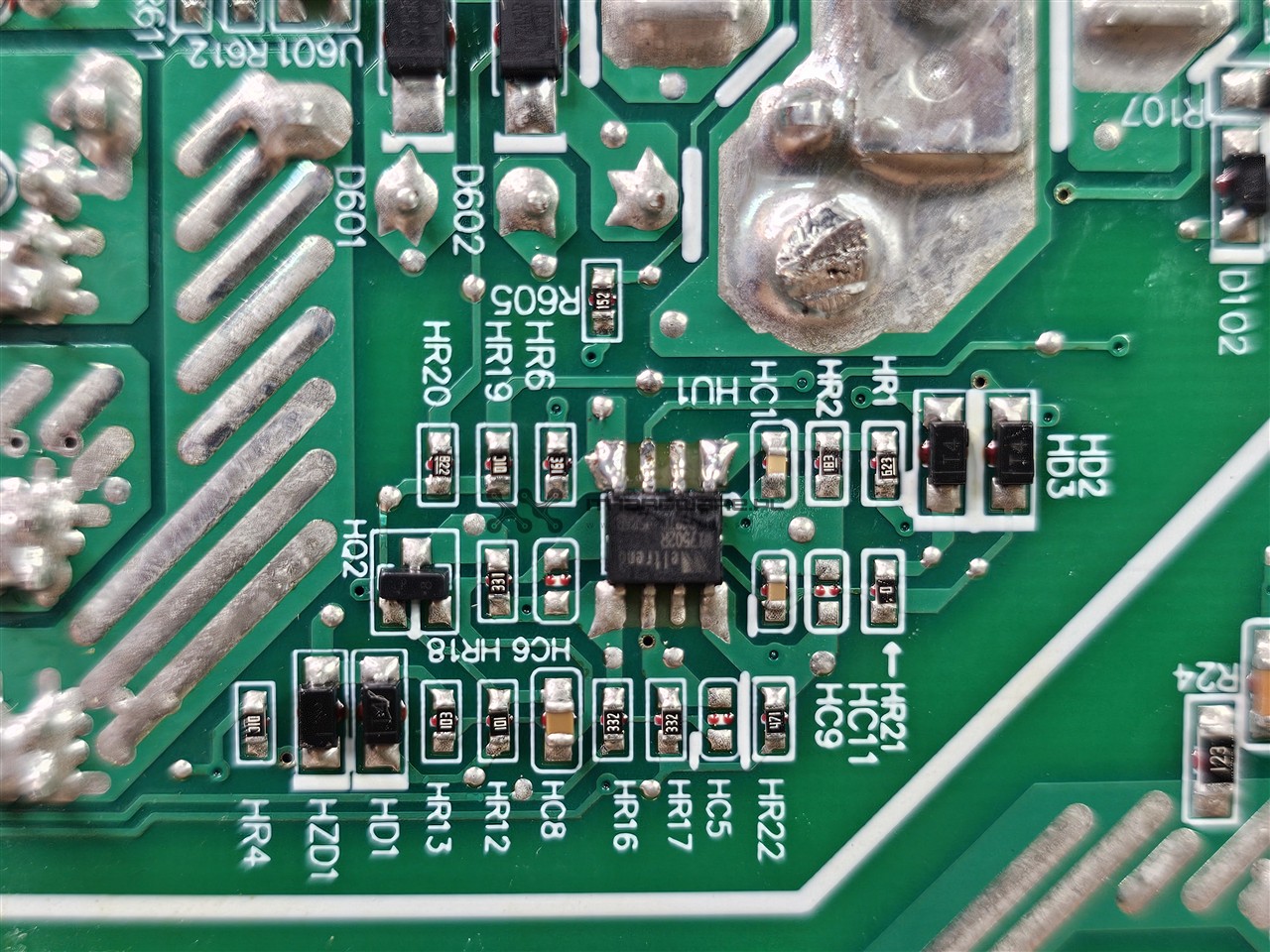

Jakość lutowania jest bardzo dobra i oceniam ją na 5 w sześciostopniowej skali.
