Test be quiet! Dark Power 14 1200 W – jeden z najlepszych zasilaczy na rynku?

Analiza wnętrza

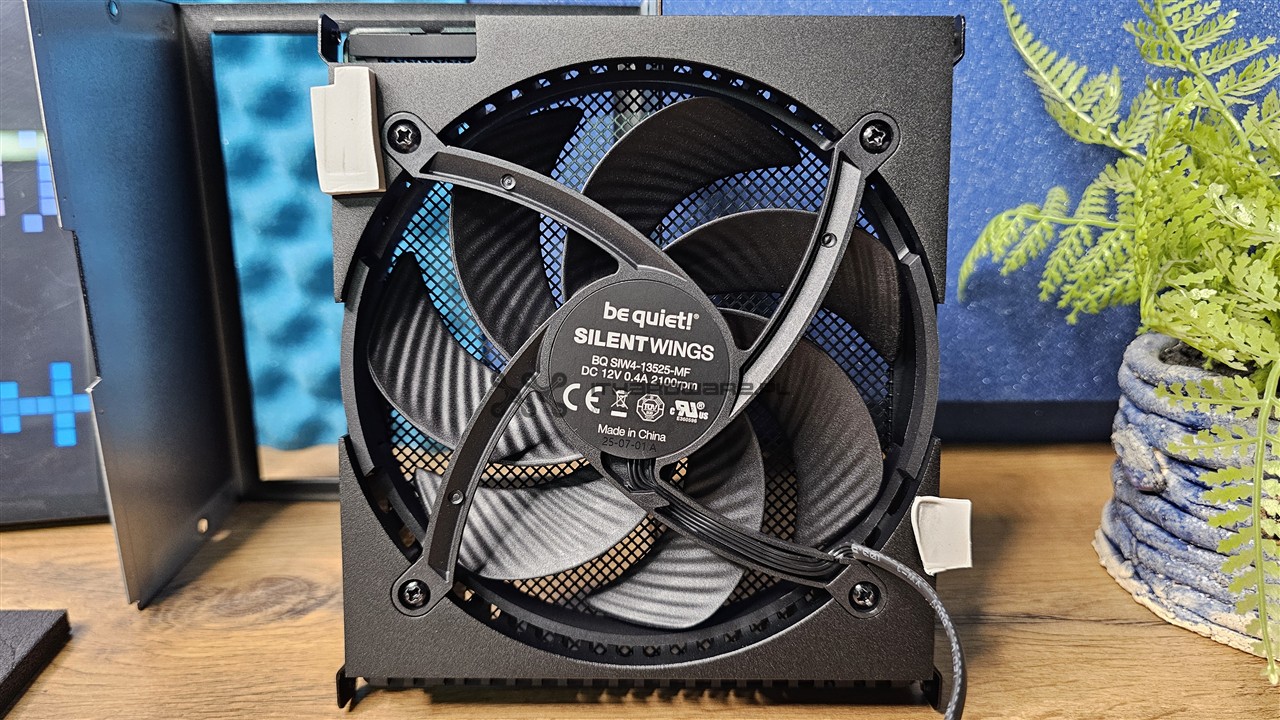

Za chłodzenie elektroniki odpowiada autorski, 135-milimetrowy wentylator be quiet! Silent Wings o maksymalnej prędkości 2100 obr./min, oznaczony jako BQ SIW4-13525-MF. Zastosowano tu łożysko FDB oraz 6-polowy silnik, co pozwala na płynną pracę przy niskich obrotach. Wentylator nie ma klasycznej ramki — zamiast niej mamy dwa prowadzące elementy, tworzące lej, co zmniejsza turbulencje i hałas.

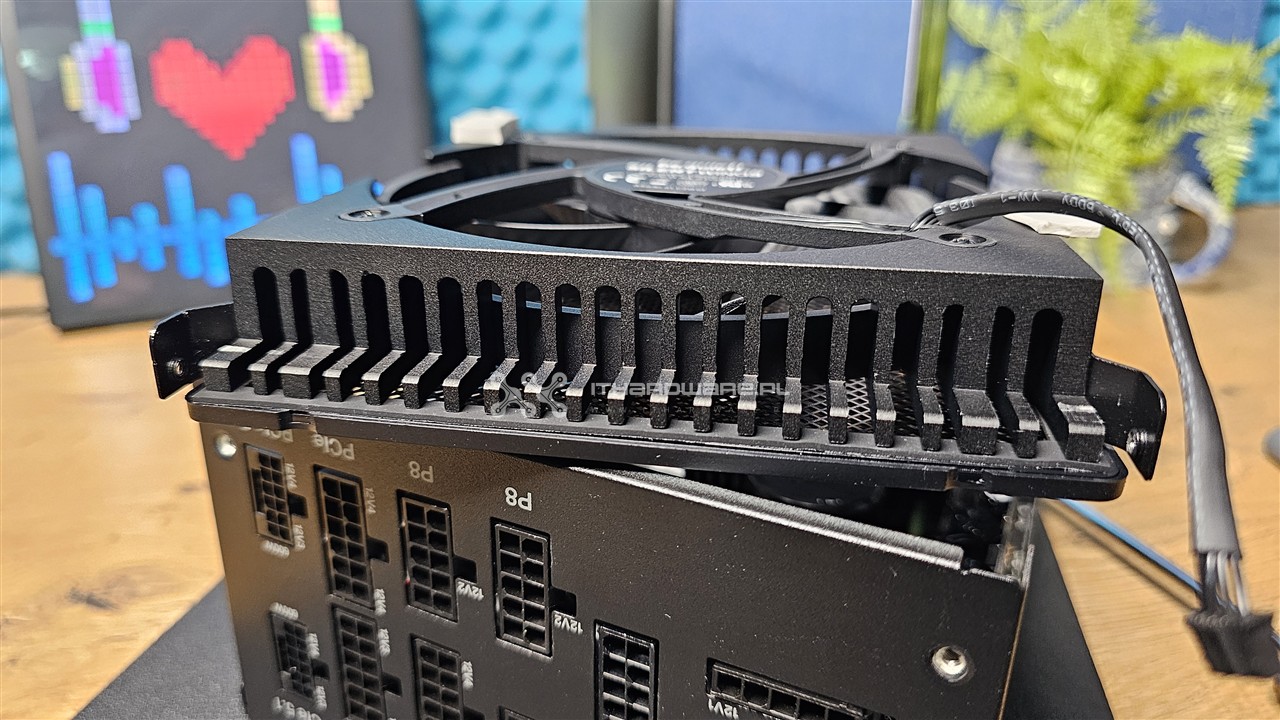

W porównaniu do serii Dark Power 12 i 13, producent wprowadził istotne zmiany. Zmieniono platformę i układ komponentów na płycie, a także podejście do chłodzenia. Wprowadzono tryb półpasywny wentylatora, co wymusiło dodatkowe zmiany. Dodano zatem aluminiowy radiator o zwiększonej pojemności cieplnej, anodowany na czarno, który odbiera ciepło z sekcji APFC i prostownika. Dla mnie to rozwiązanie to po prostu totalne mistrzostwo. Jak to się sprawdza, pokażę Wam na kamerze termowizyjnej.

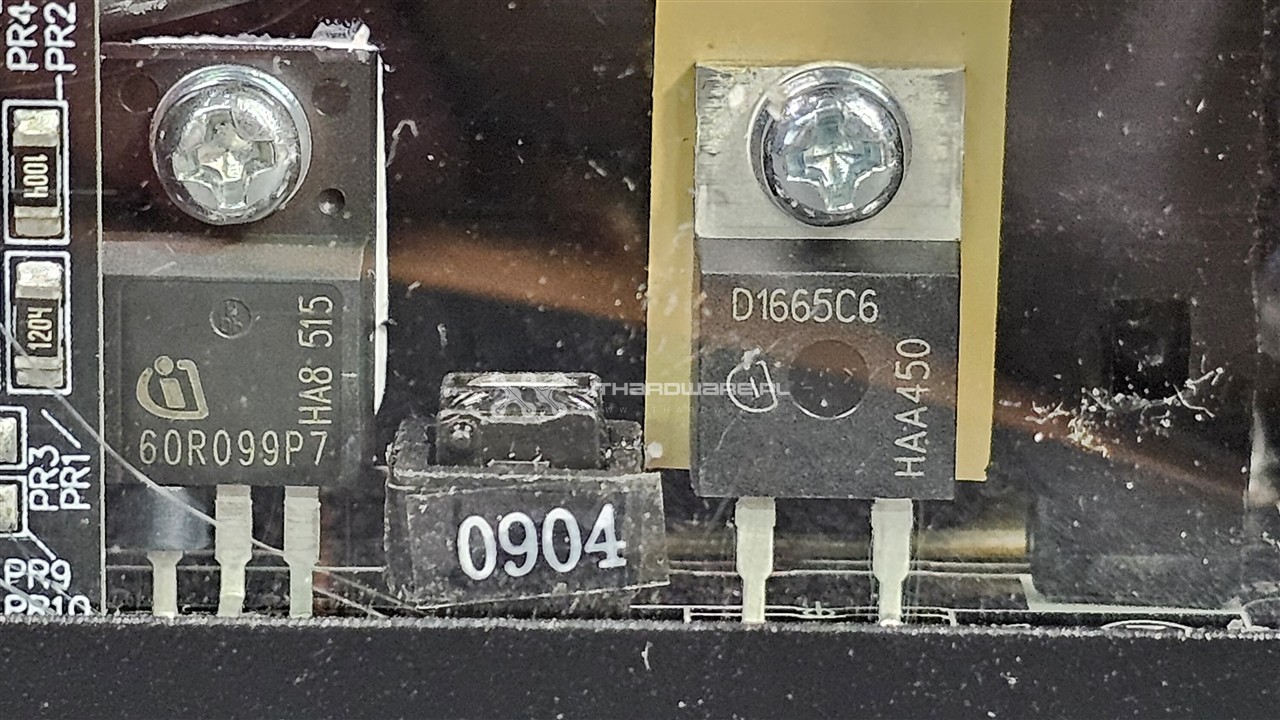

be quiet! Dark Power 14 korzysta z nowej platformy OEM CWT i topologii pełnego mostu z układem rezonansowym LLC, synchronicznym prostownikiem oraz przetwornicami DC-DC. Producent konsekwentnie stosuje aktywne prostowanie po stronie pierwotnej, gdzie klasyczny mostek prostowniczy został zastąpiony tranzystorami, co przekłada się na wyższą sprawność energetyczną oraz mniejsze straty cieplne. W porównaniu do Dark Power 12 i Dark Power 13 zmieniono zarówno układ komponentów na płycie głównej, jak i filozofię chłodzenia, co było konieczne ze względu na wprowadzenie trybu półpasywnej pracy wentylatora.

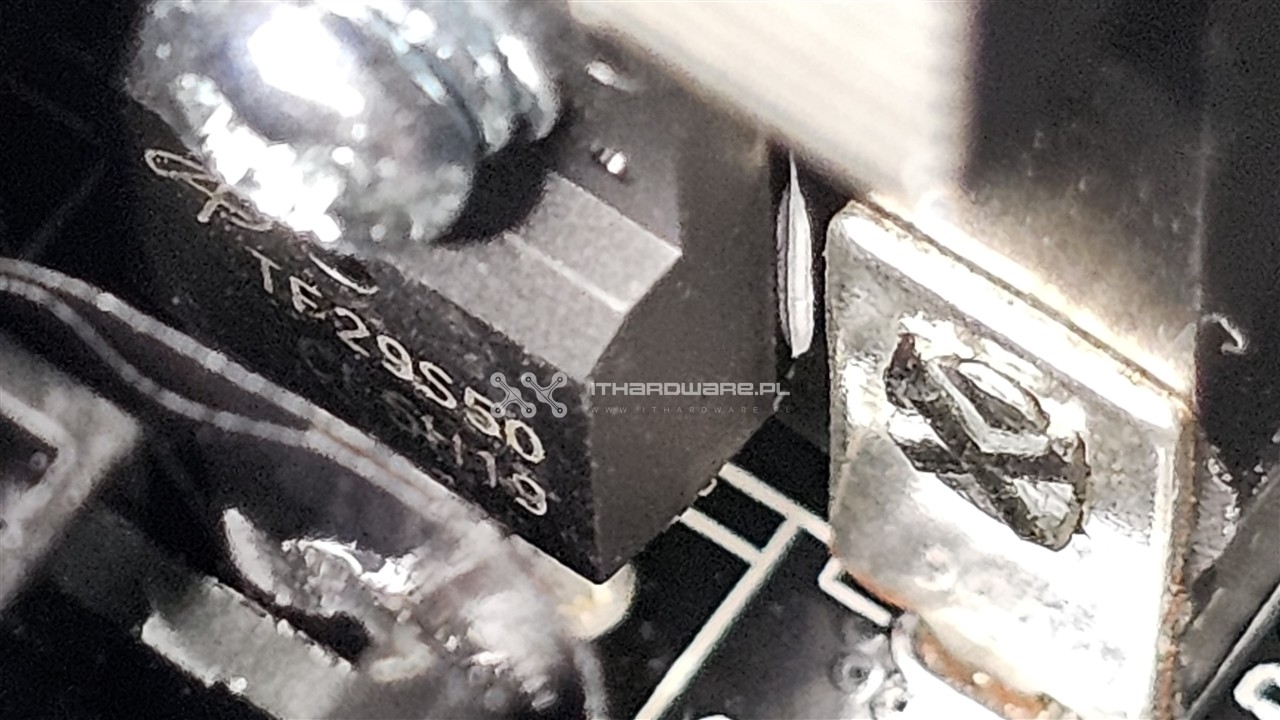

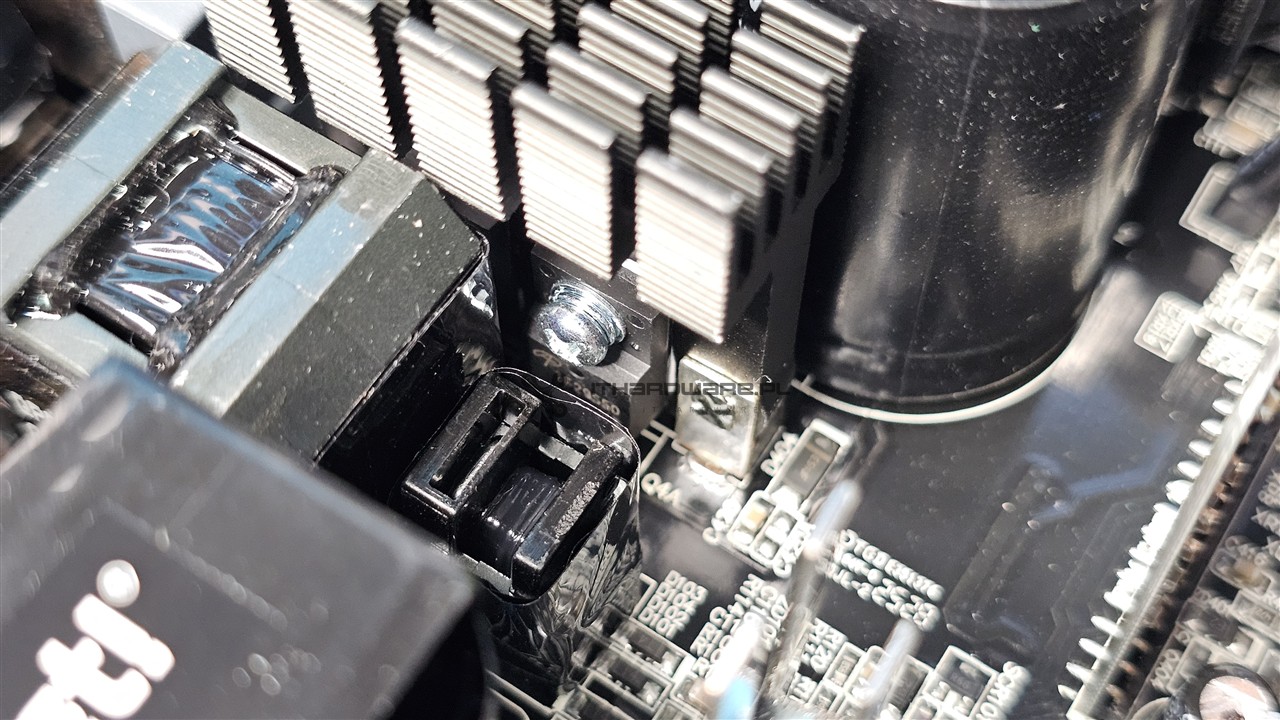

Do chłodzenia kluczowych elementów w be quiet! Dark Power 14 zastosowano rozbudowany system radiatorów. Dwa największe aluminiowe radiatory, w tym jeden o zwiększonej pojemności cieplnej, anodowane na czarno, odpowiadają za odprowadzanie ciepła z sekcji APFC oraz tranzystorów pracujących w topologii pełnego mostu. Dodatkowo zastosowano oddzielne blachy chłodzące tranzystory aktywnego prostownika oraz mniejsze radiatory wspomagające sekcję prostowania po stronie wtórnej.

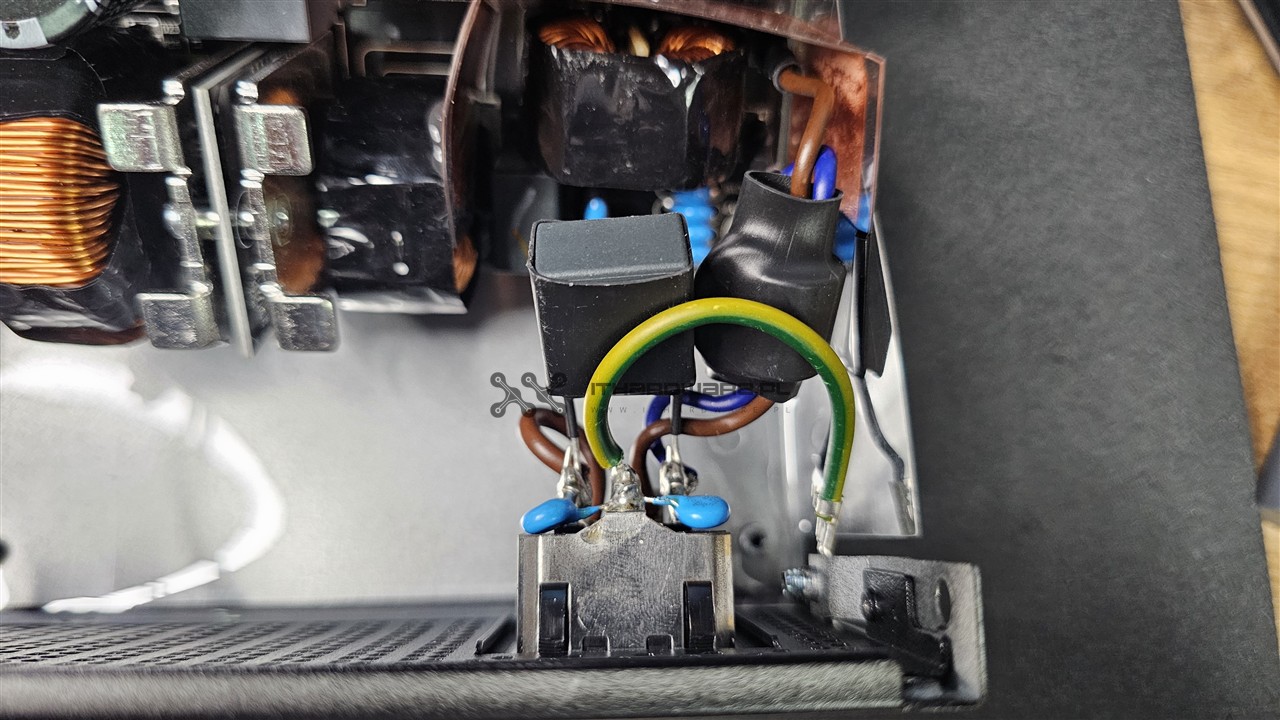

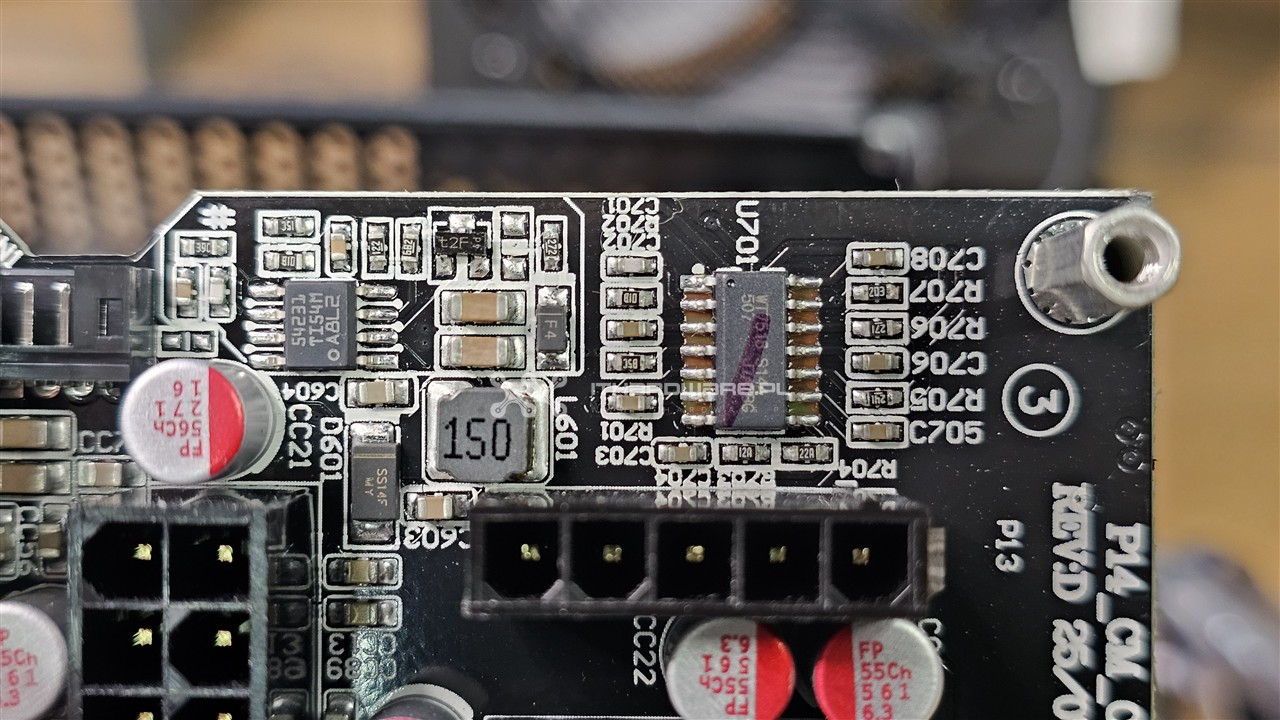

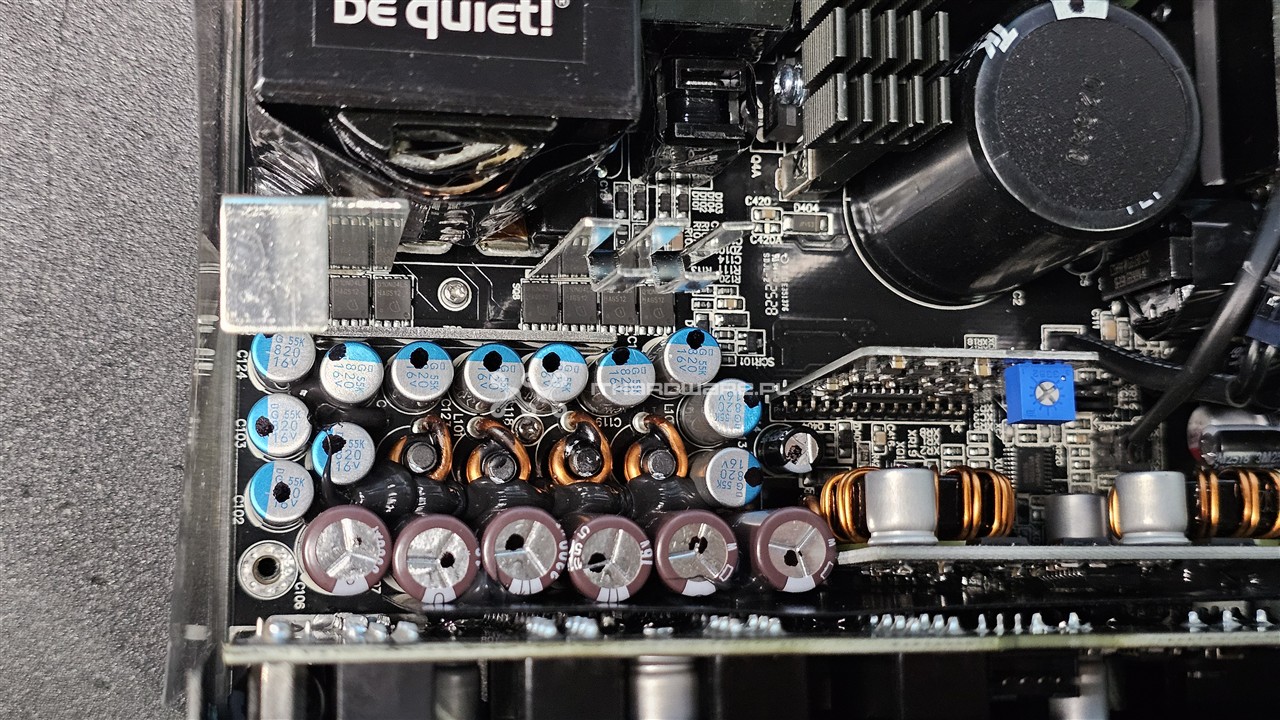

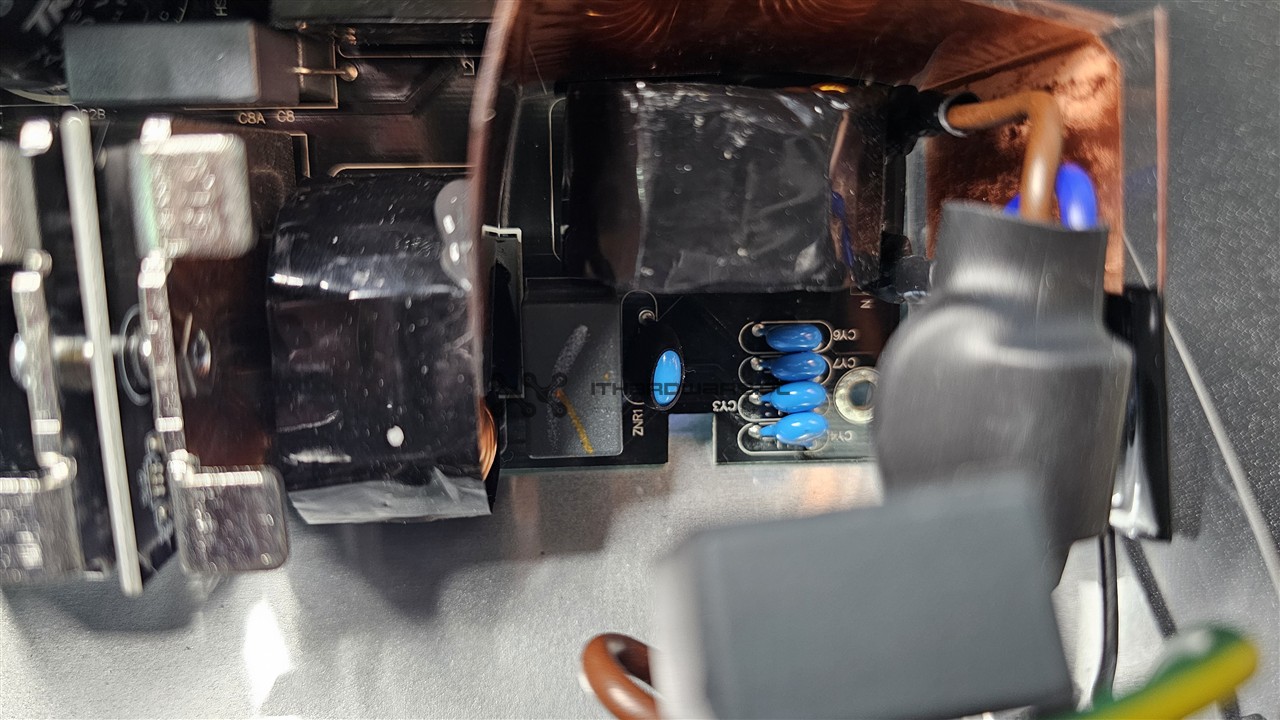

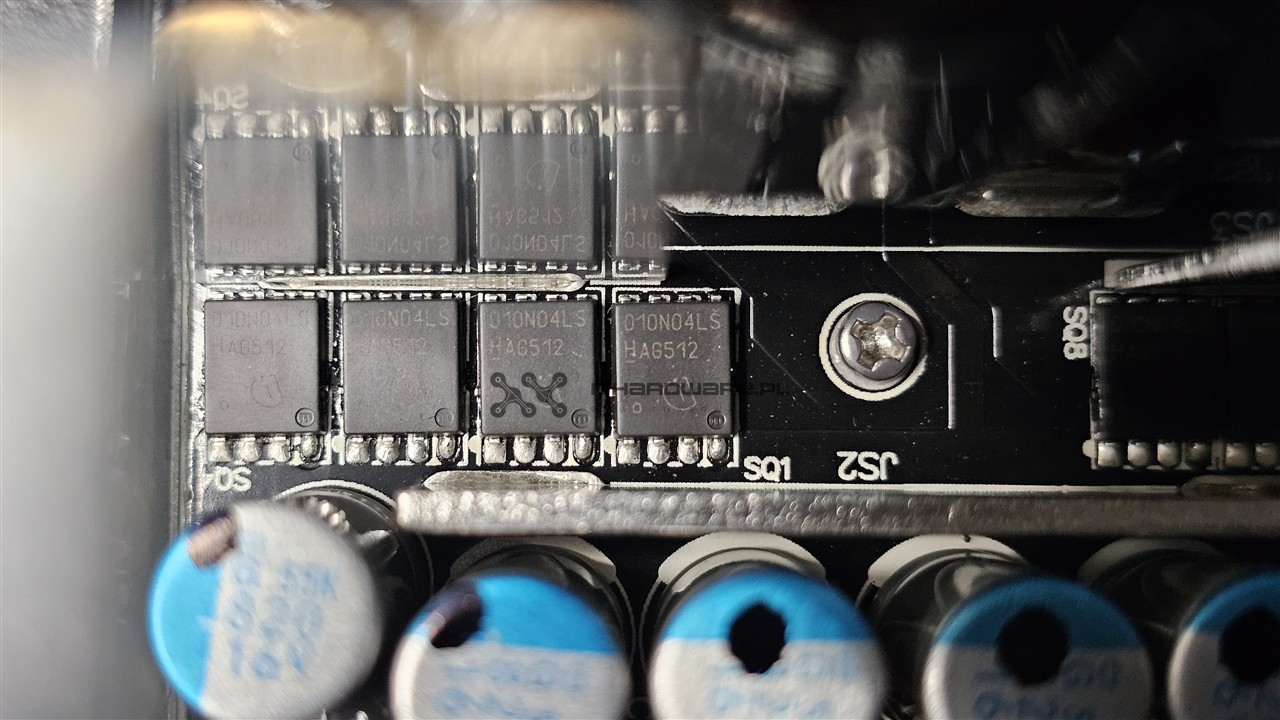

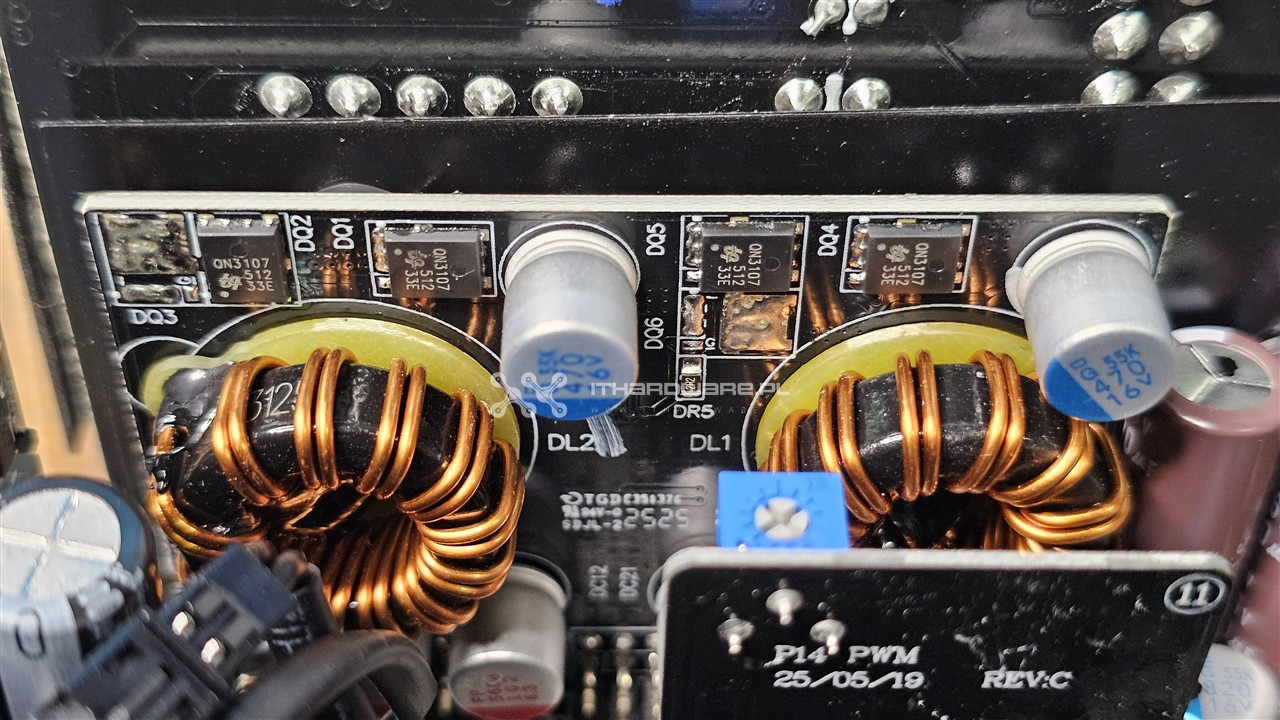

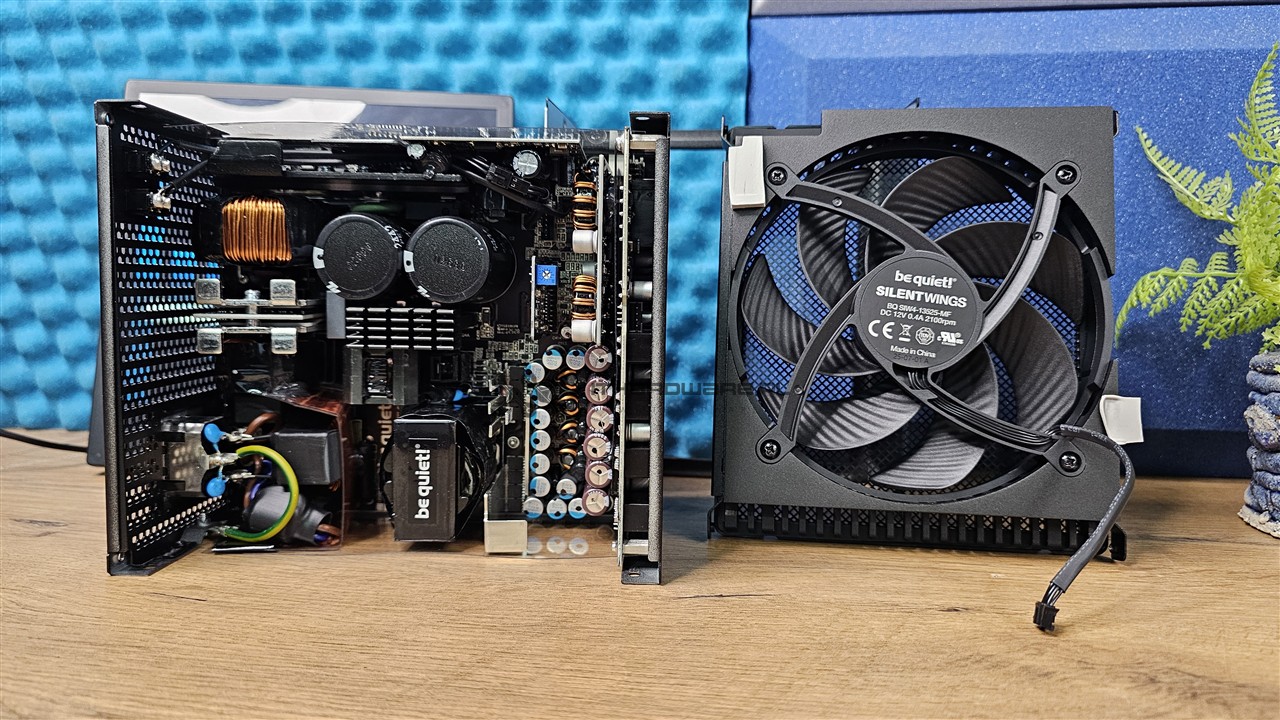

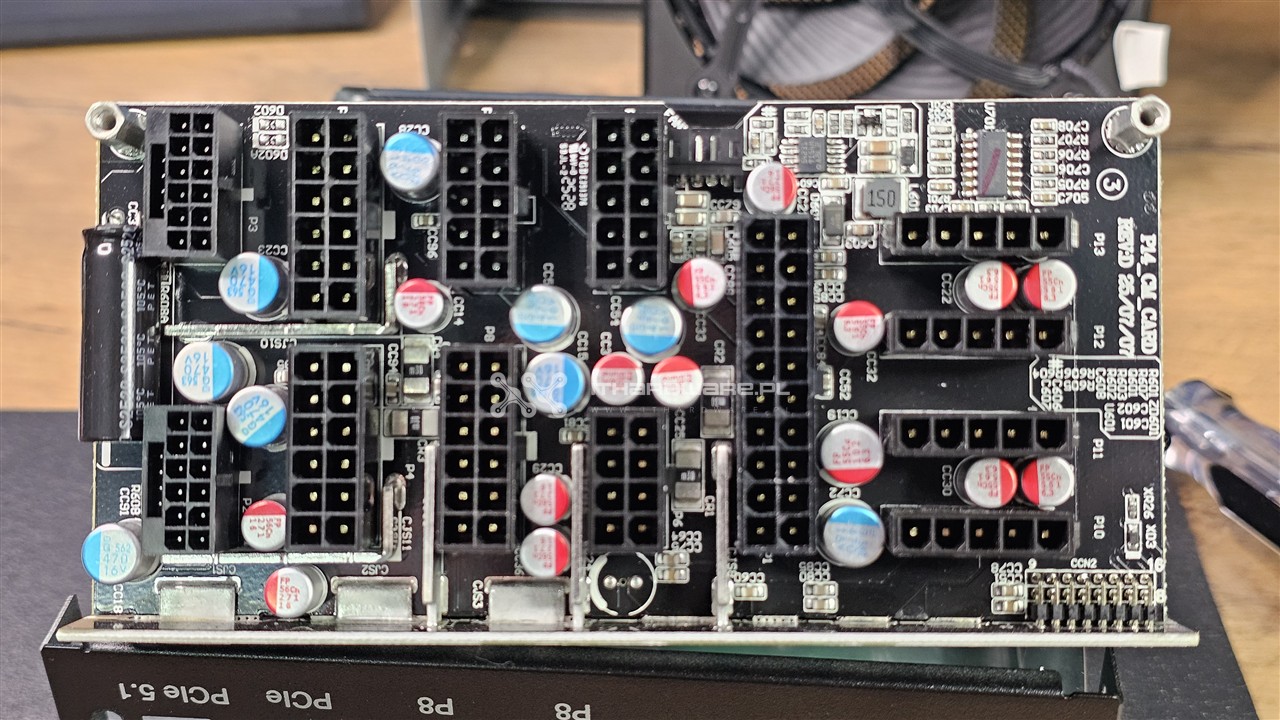

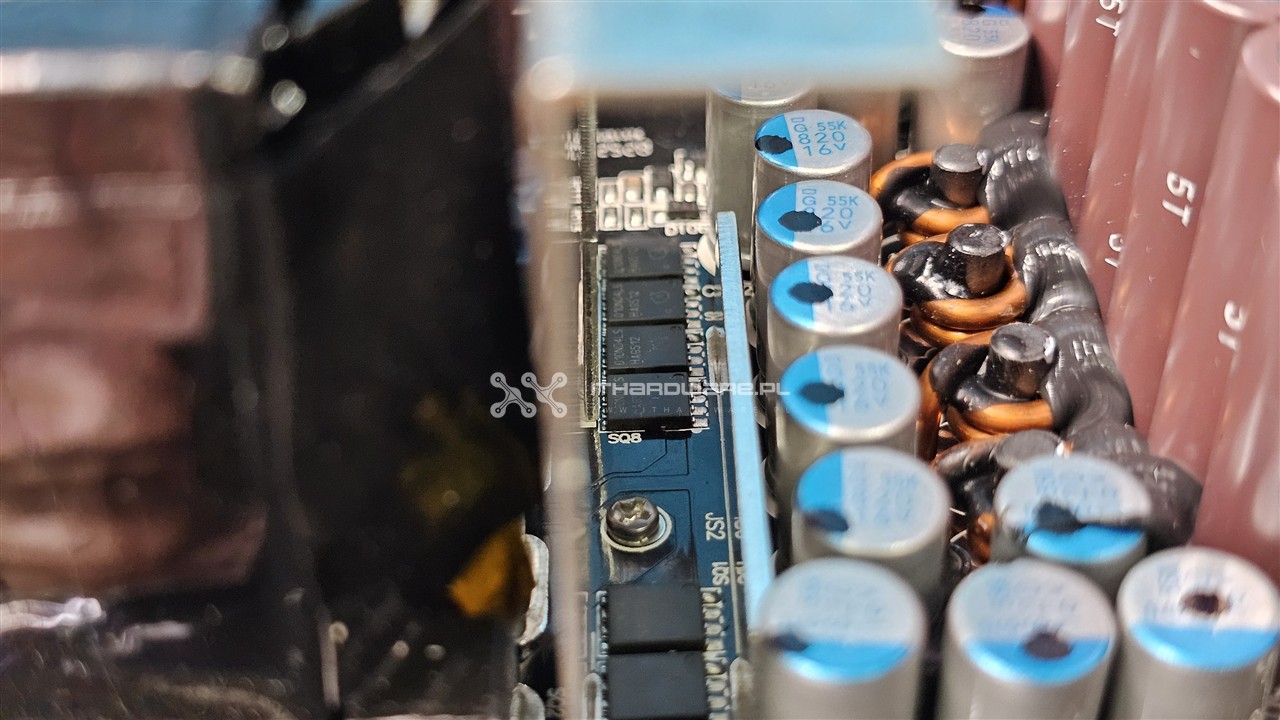

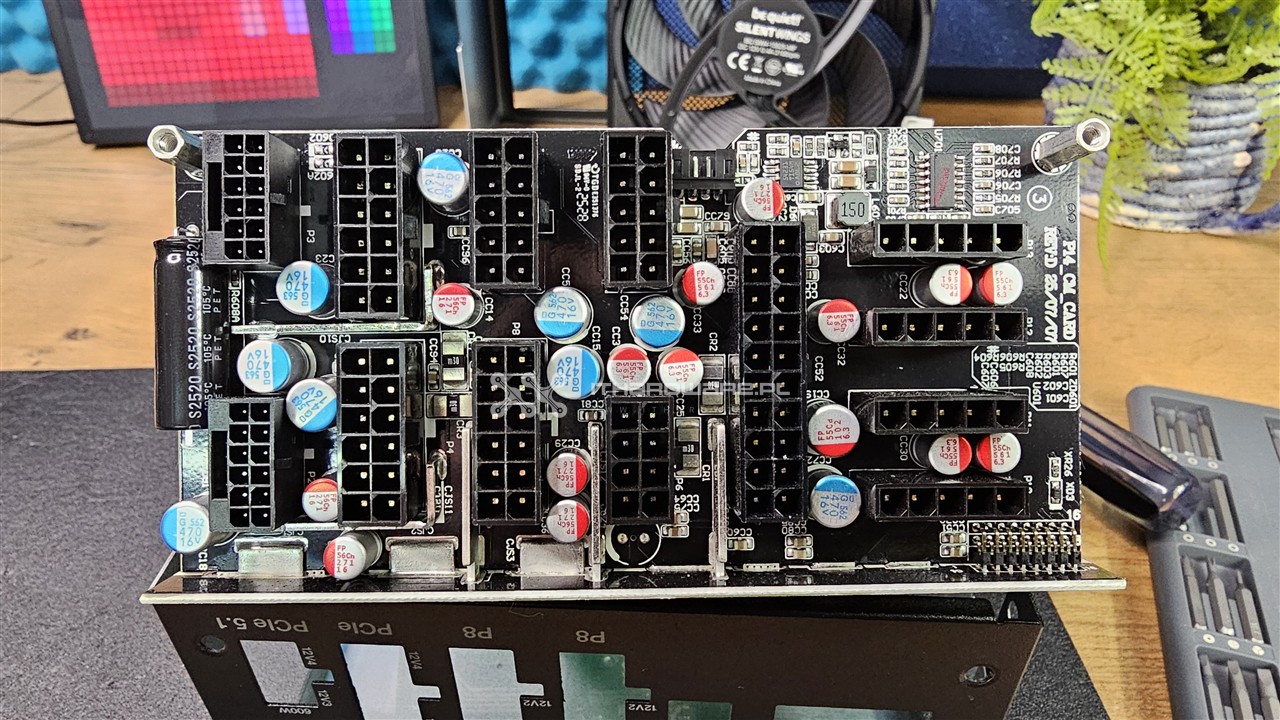

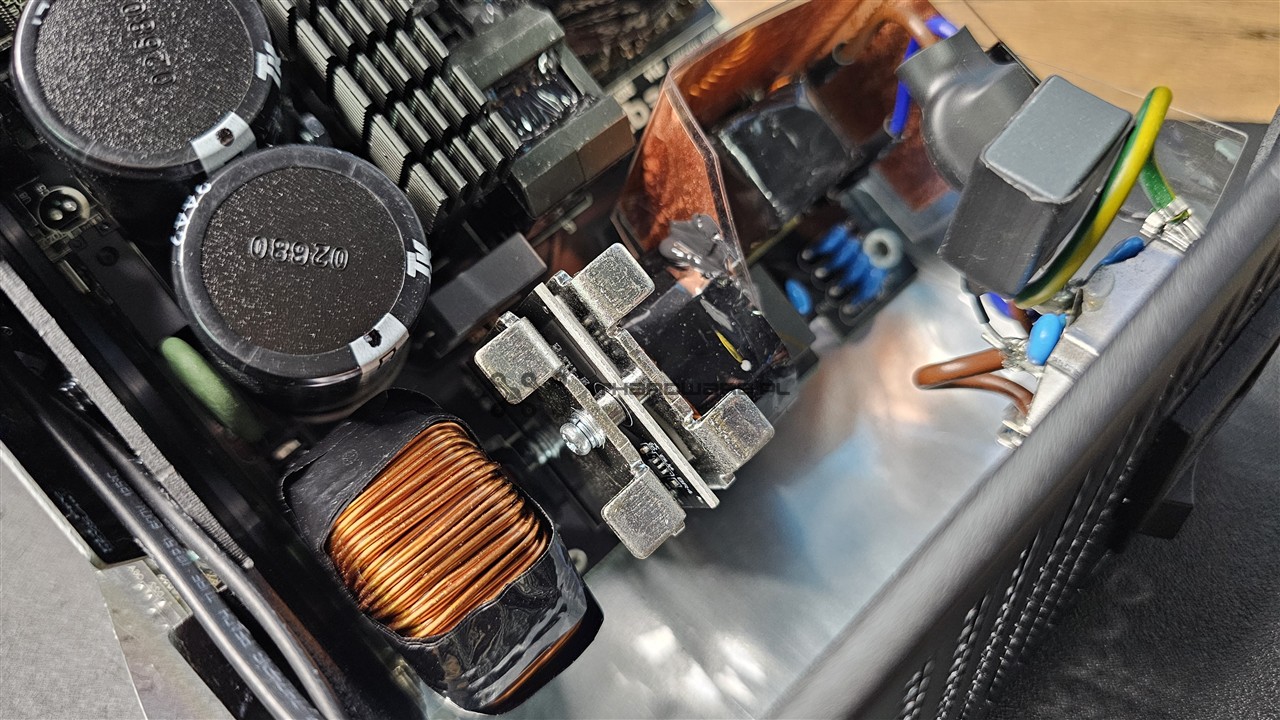

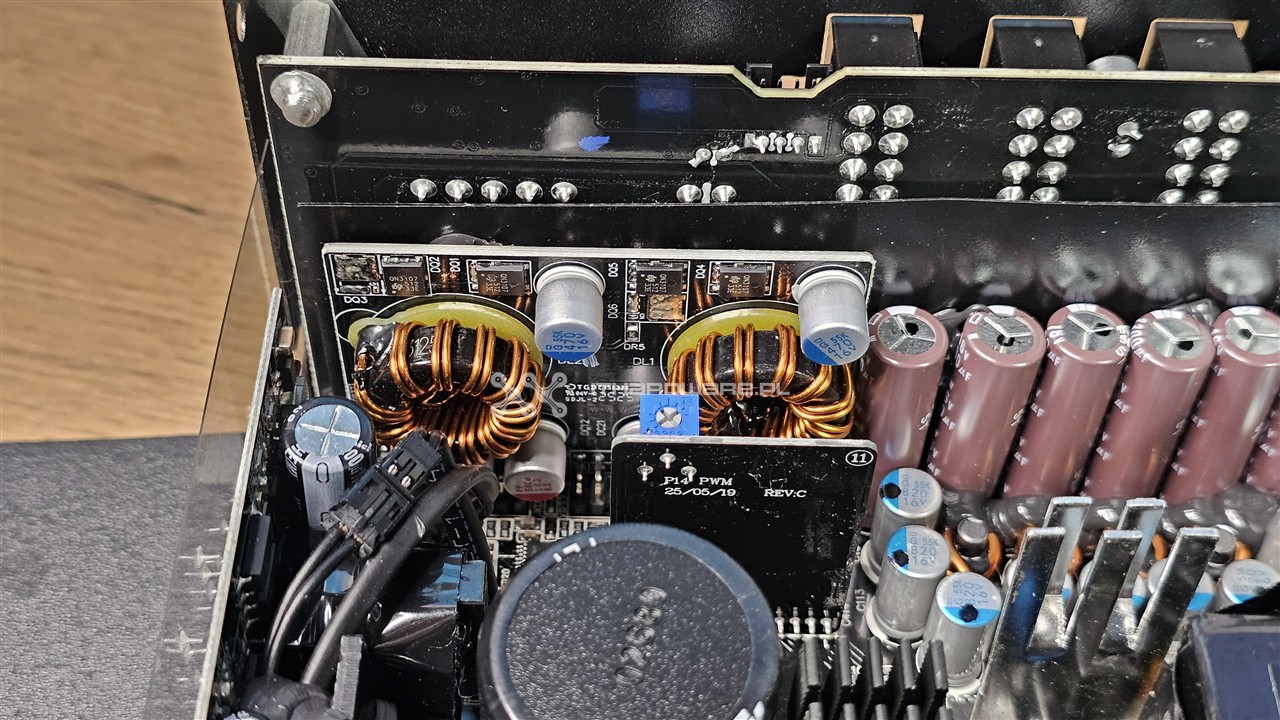

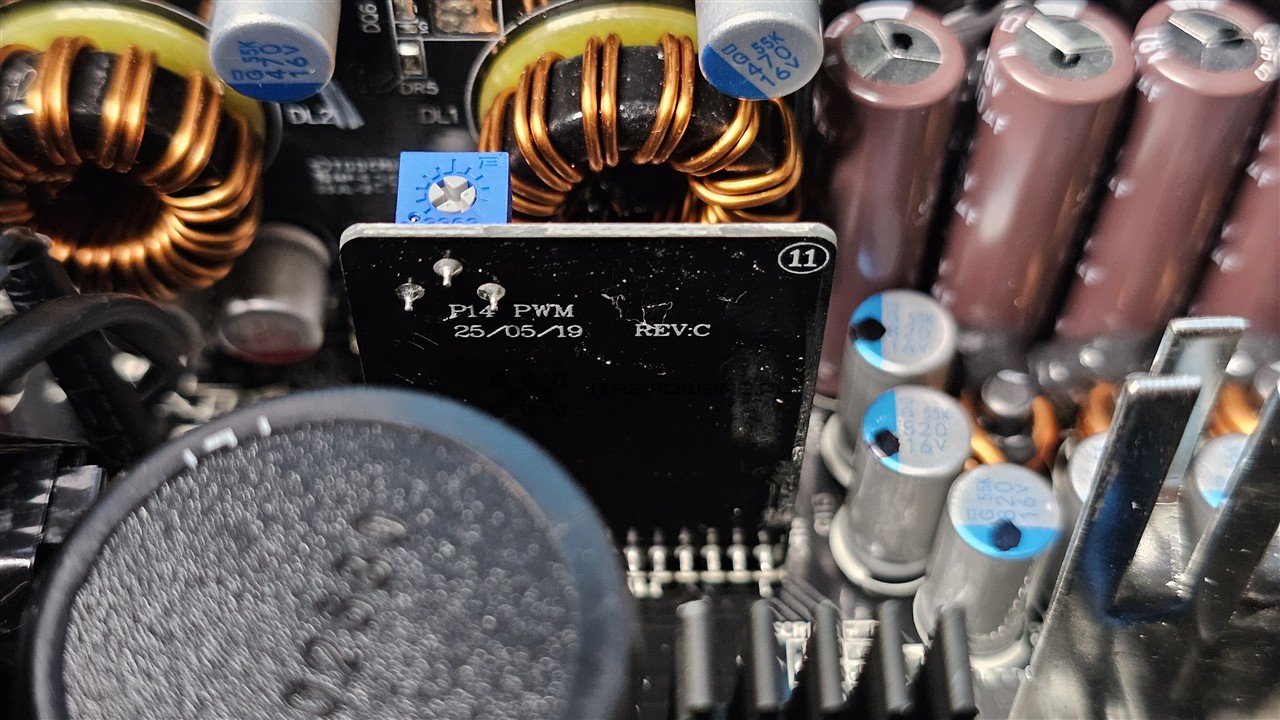

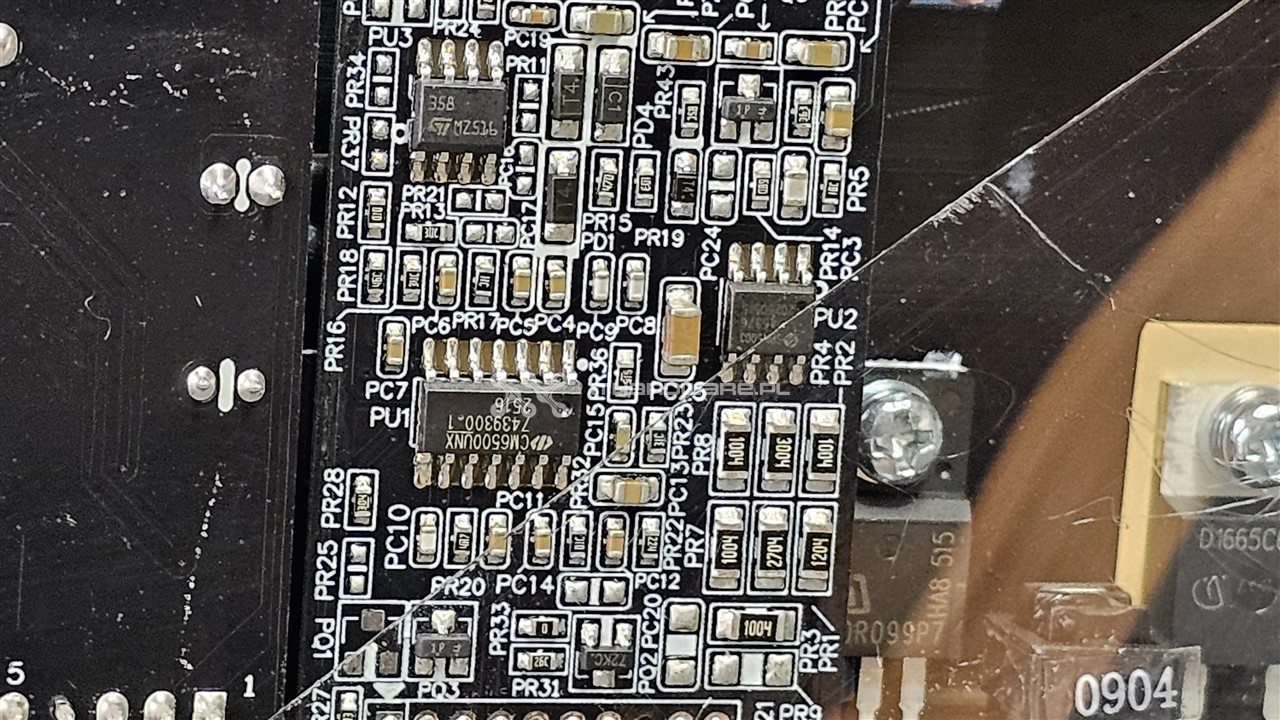

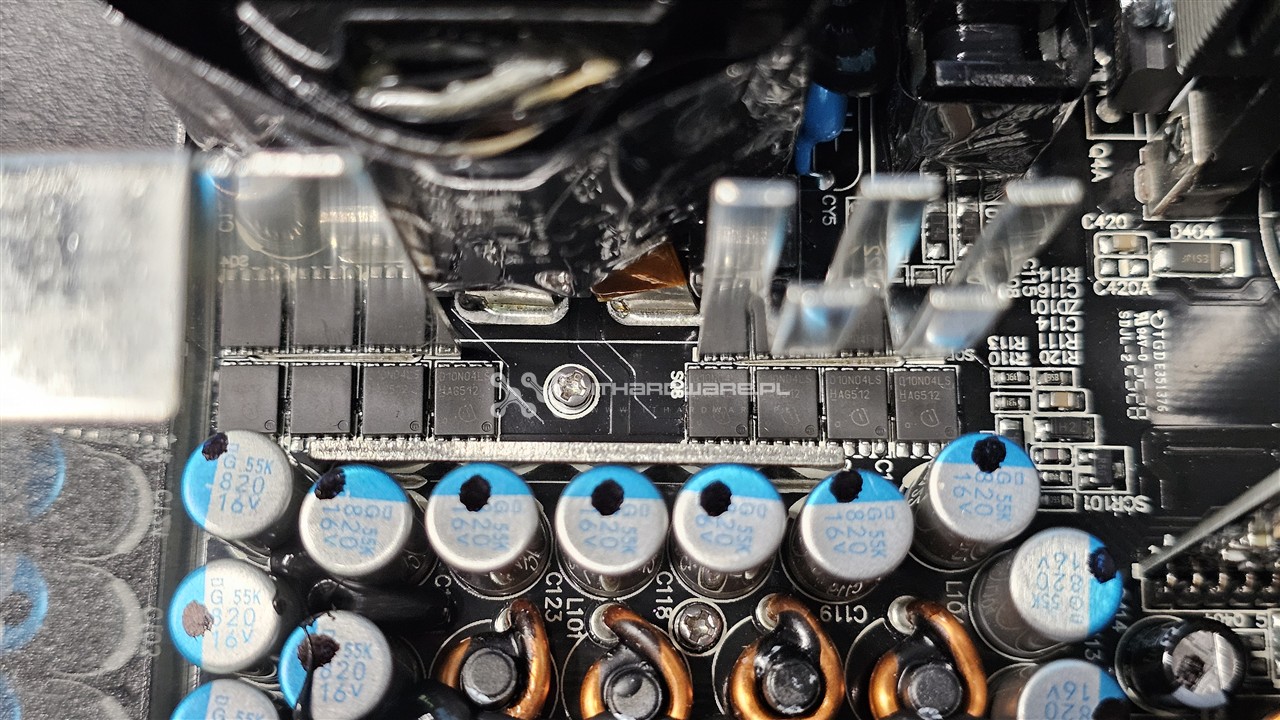

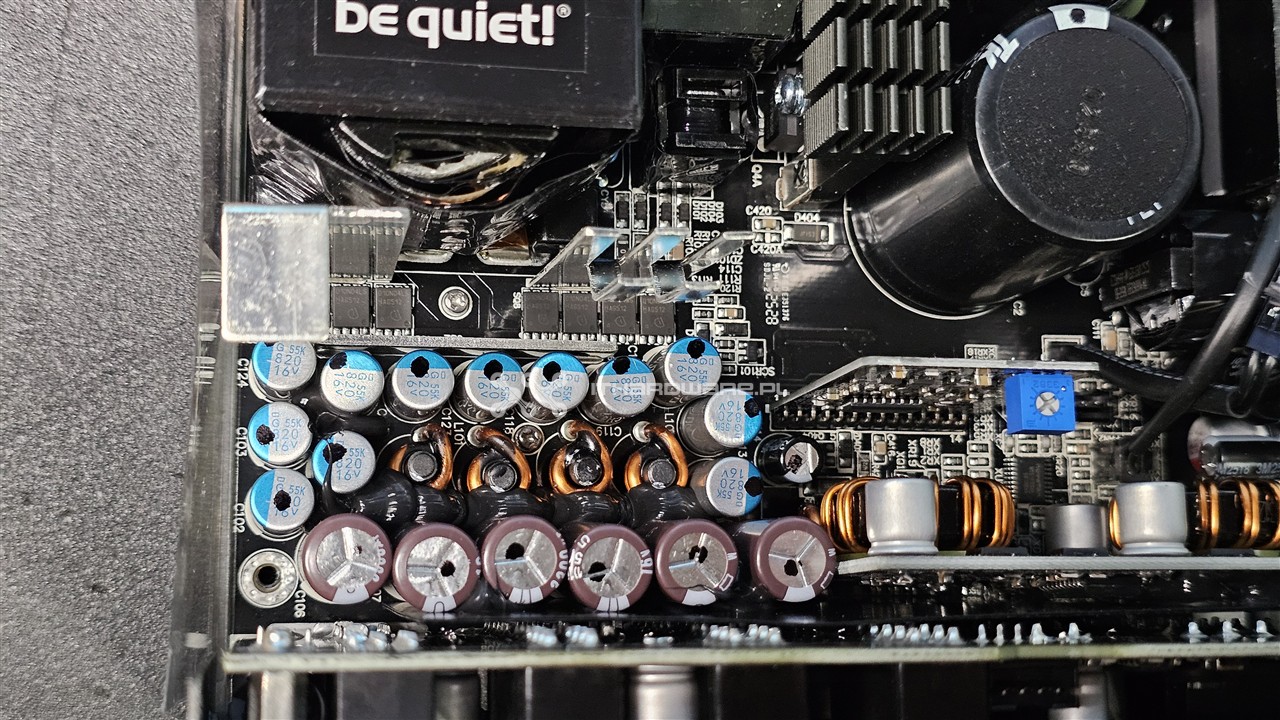

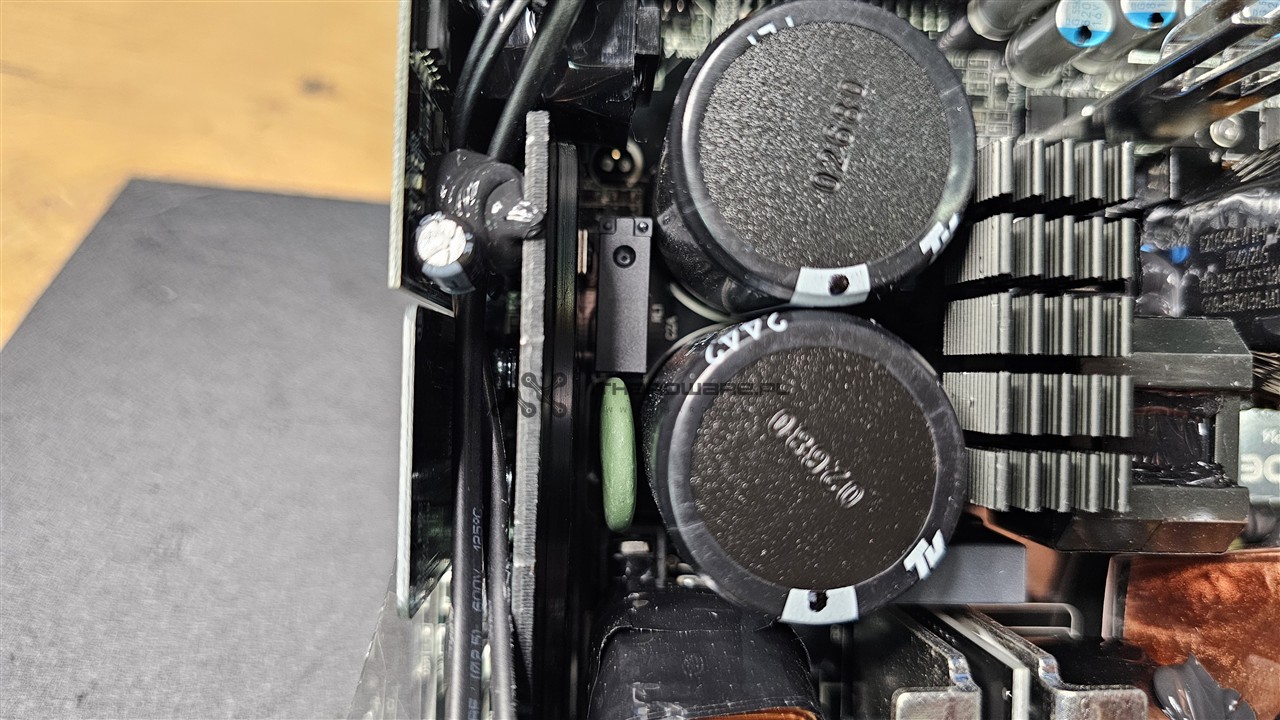

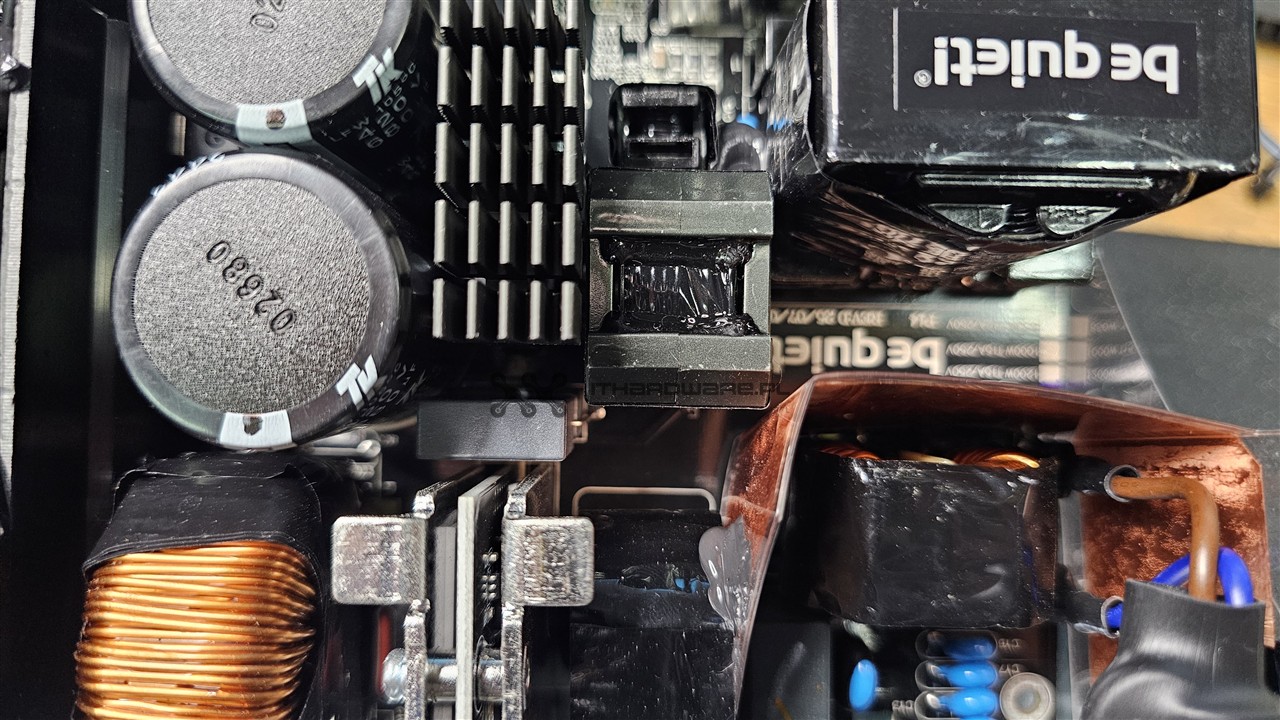

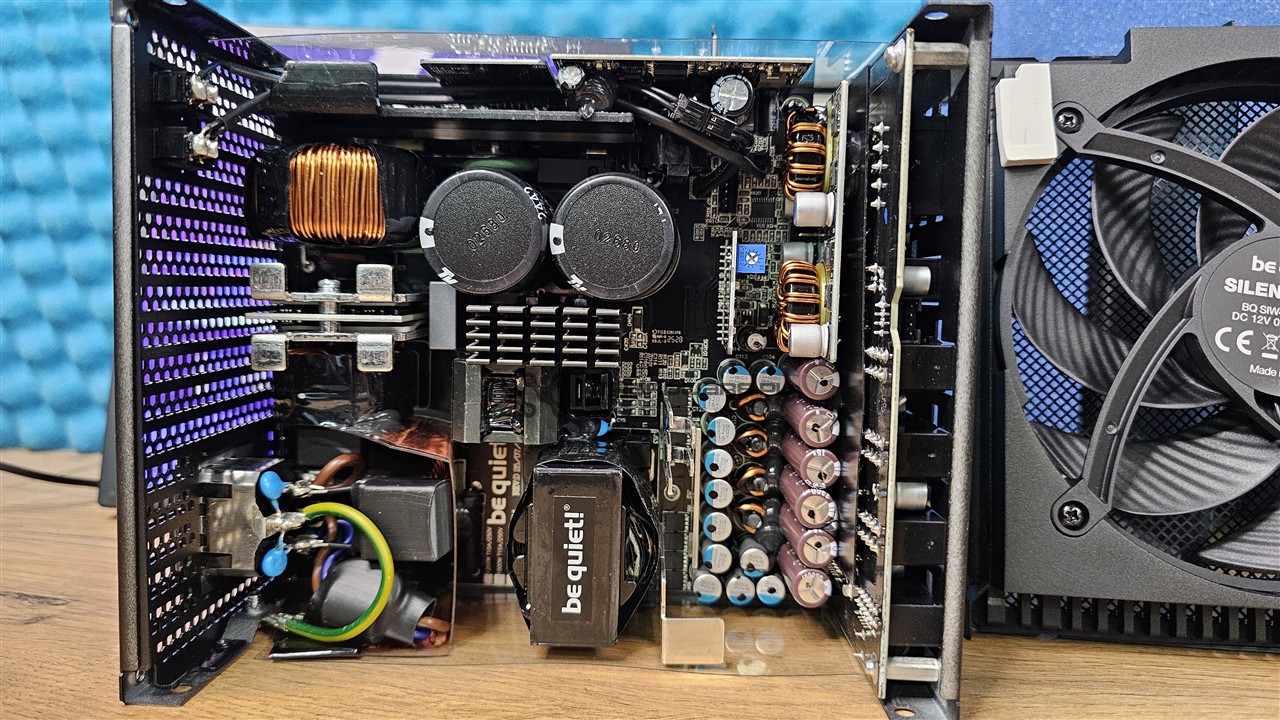

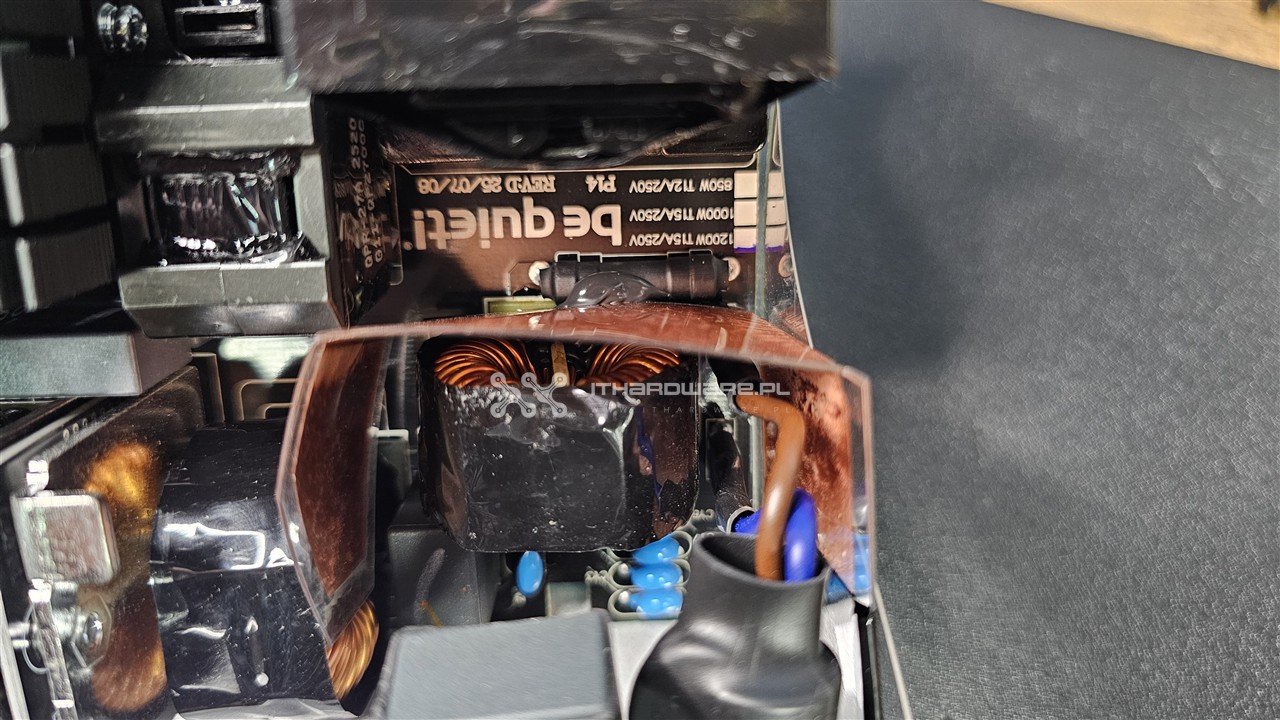

W lewej części wnętrza be quiet! Dark Power 14 znajduje się rozbudowany filtr EMI oraz elementy wejściowe sekcji APFC, wraz z cewką i radiatorami sekcji pierwotnej. W centralnej części PCB umieszczono sekcję kluczowania pracującą w topologii pełnego mostu, a także układ 5 Vsb, którego niewielki transformator jest łatwo rozpoznawalny w środkowej strefie płyty głównej.  Główny transformator zasilacza zlokalizowano przy dolnej krawędzi PCB, tuż za sekcją kluczowania. Po stronie wtórnej, na pionowym laminacie, znajduje się synchroniczny prostownik linii +12 V, a bezpośrednio obok rozmieszczono baterię kondensatorów elektrolitycznych i aluminiowo-polimerowych. Kolejny pionowy laminat odpowiada za przetwornice DC-DC generujące linie +5 V i +3,3 V. Przy samej krawędzi obudowy umieszczono PCB z gniazdami modularnego okablowania.

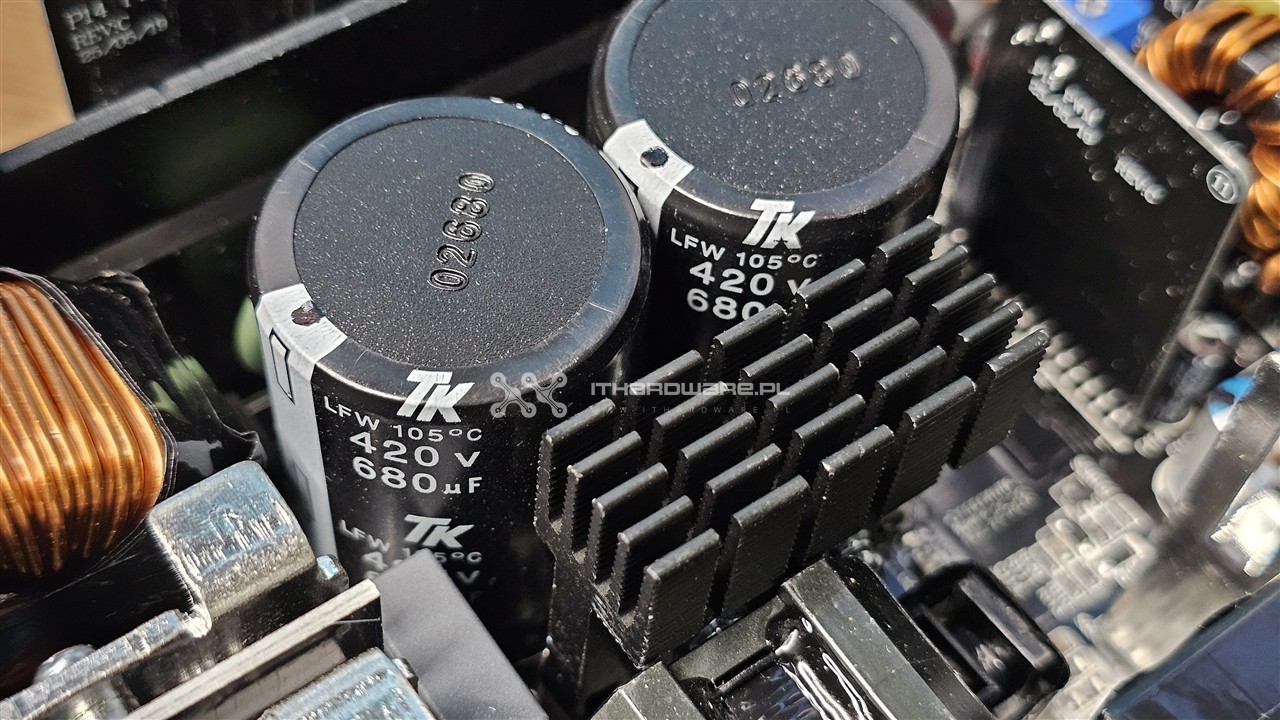

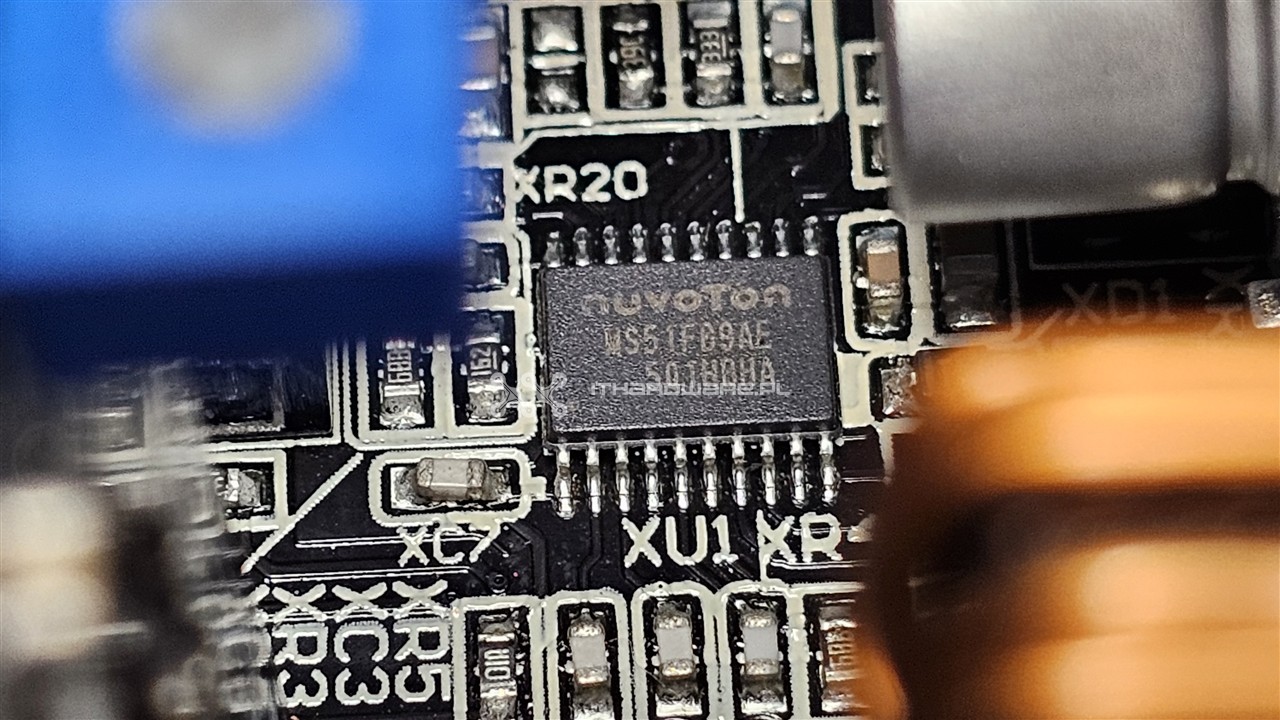

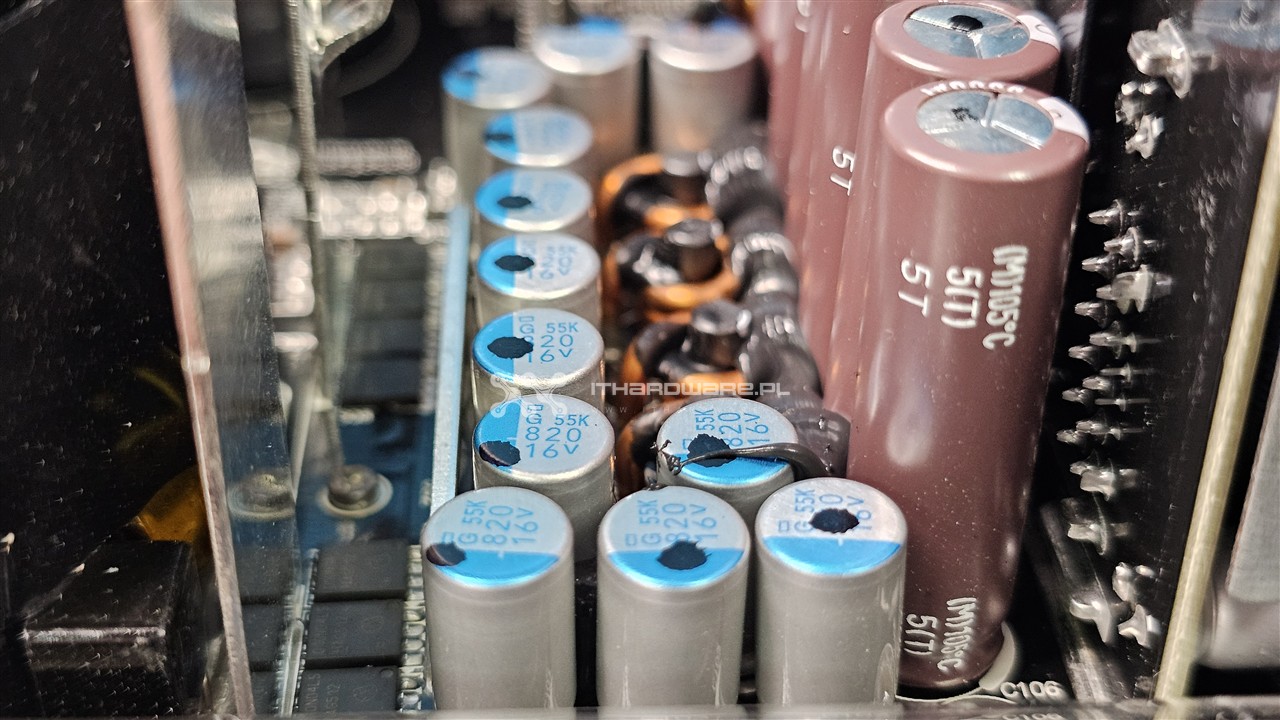

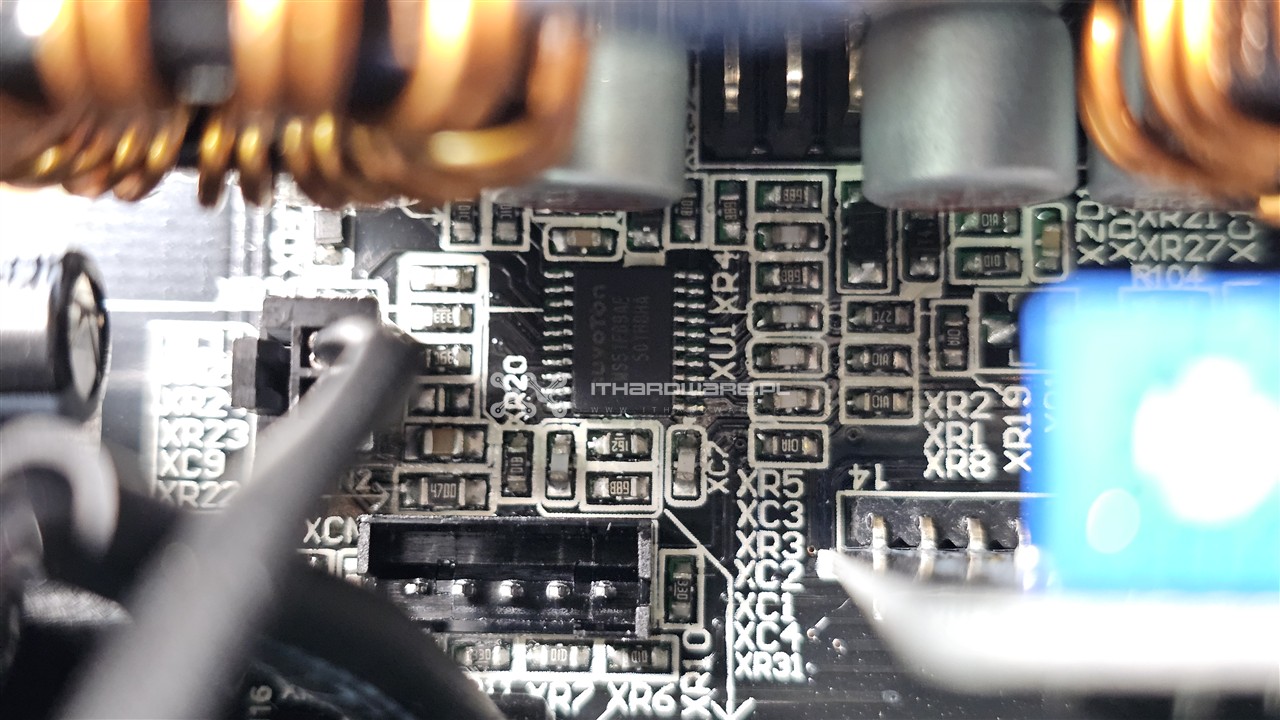

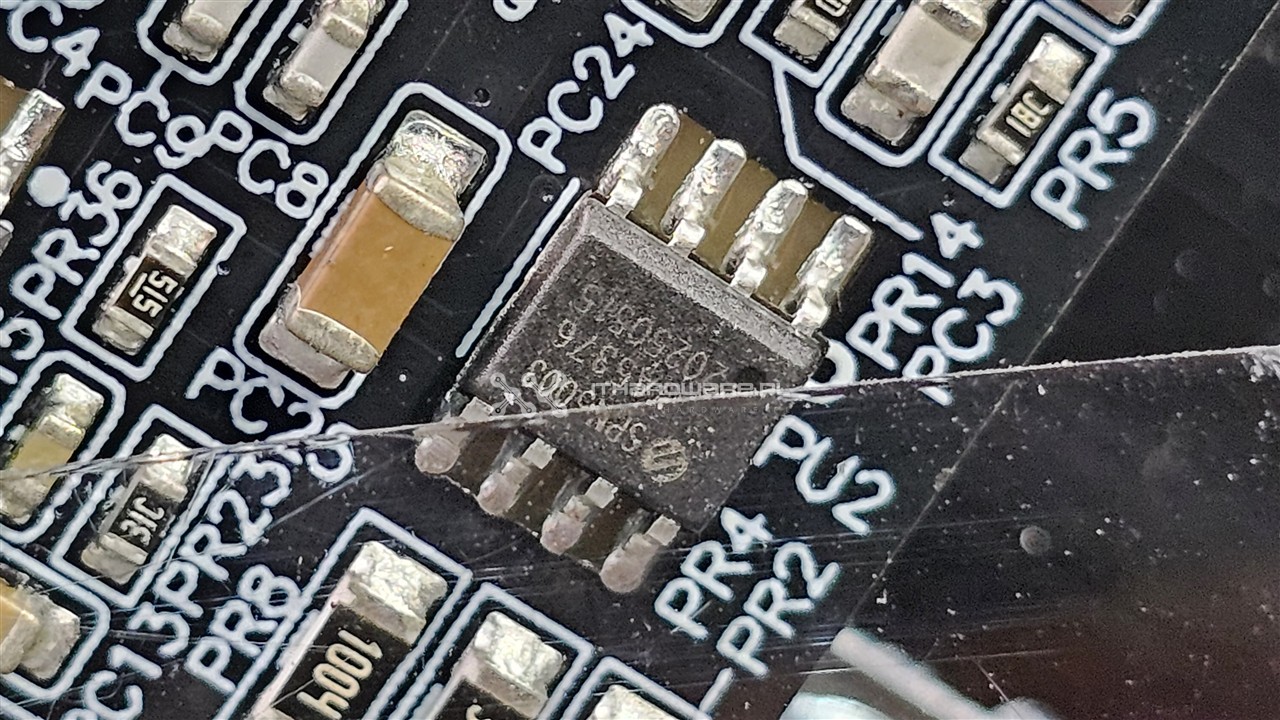

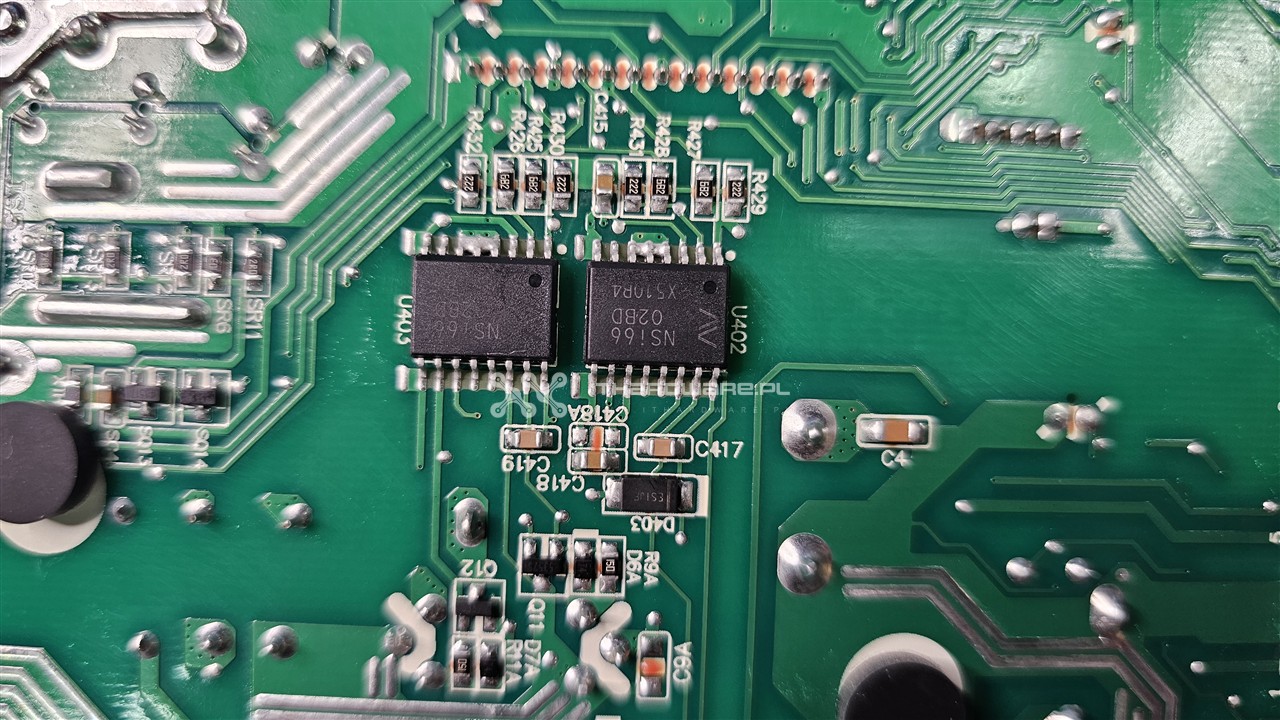

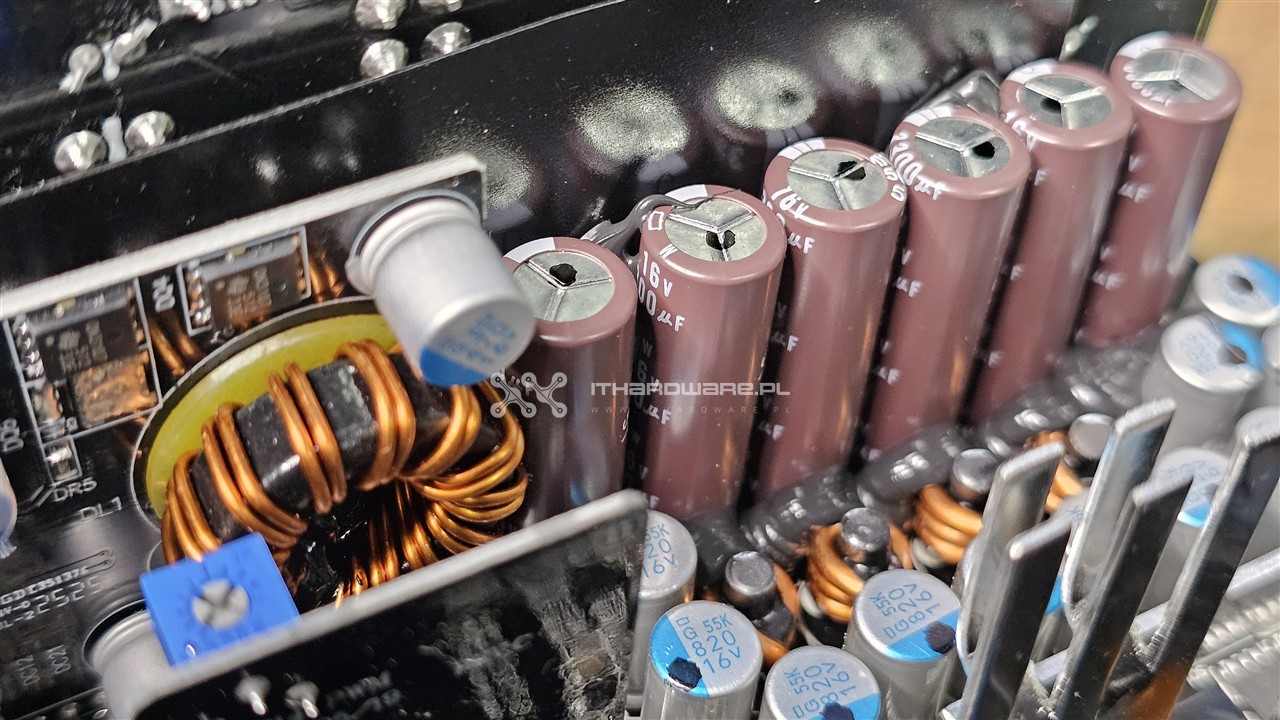

Lista komponentów potwierdza wysoką jakość zastosowanej elektroniki, w tym markowe tranzystory oraz kontrolery marki Champion, a także japońskie kondensatory elektrolityczne i aluminiowo-polimerowe marek Chemi-Con oraz FPCAP. Producent zastosował również kondensatory TK, które są poprawnej, wysokiej jakości komponentami, jednak nie reprezentują tego samego poziomu co topowe japońskie marki, takie jak Rubycon, Nichicon czy Chemi-Con. Stanowisko be quiet! jest w tym zakresie jasne – kondensatory TK mają porównywalne parametry i trwałość względem innych japońskich kondensatorów o tej samej specyfikacji i są traktowane jako w pełni zamienne. To podejście jest spójne z filozofią producenta, który swoją pewność co do jakości zastosowanych komponentów potwierdza 10-letnim okresem gwarancyjnym.

Strona pierwotna:

Strona wtórna:
