be quiet! Dark Power Pro 13 1600 W - Analiza termowizyjna kamerą FLIR
Kamera termowizyjna zainstalowana w uleFone Armor 9 pozwala na badanie wielu punktów jednocześnie, wykorzystując wiele różnych filtrów. Wykonałem kilka zdjęć od strony wentylatora oraz od spodu PSU w dwóch scenariuszach - na obciążeniu 100% oraz zaraz po wyłączeniu PSU, po teście w hot boxie. Taka analiza może uzewnętrznić wady konstrukcyjne, potencjalne miejsca oszczędności, jak na przykład zbyt słabe tranzystory, które się przegrzewają i osiągają bardzo wysokie temperatury czy zastosowanie niewystarczającego systemu chłodzenia elektroniki.
100% obciążenia
Hot box

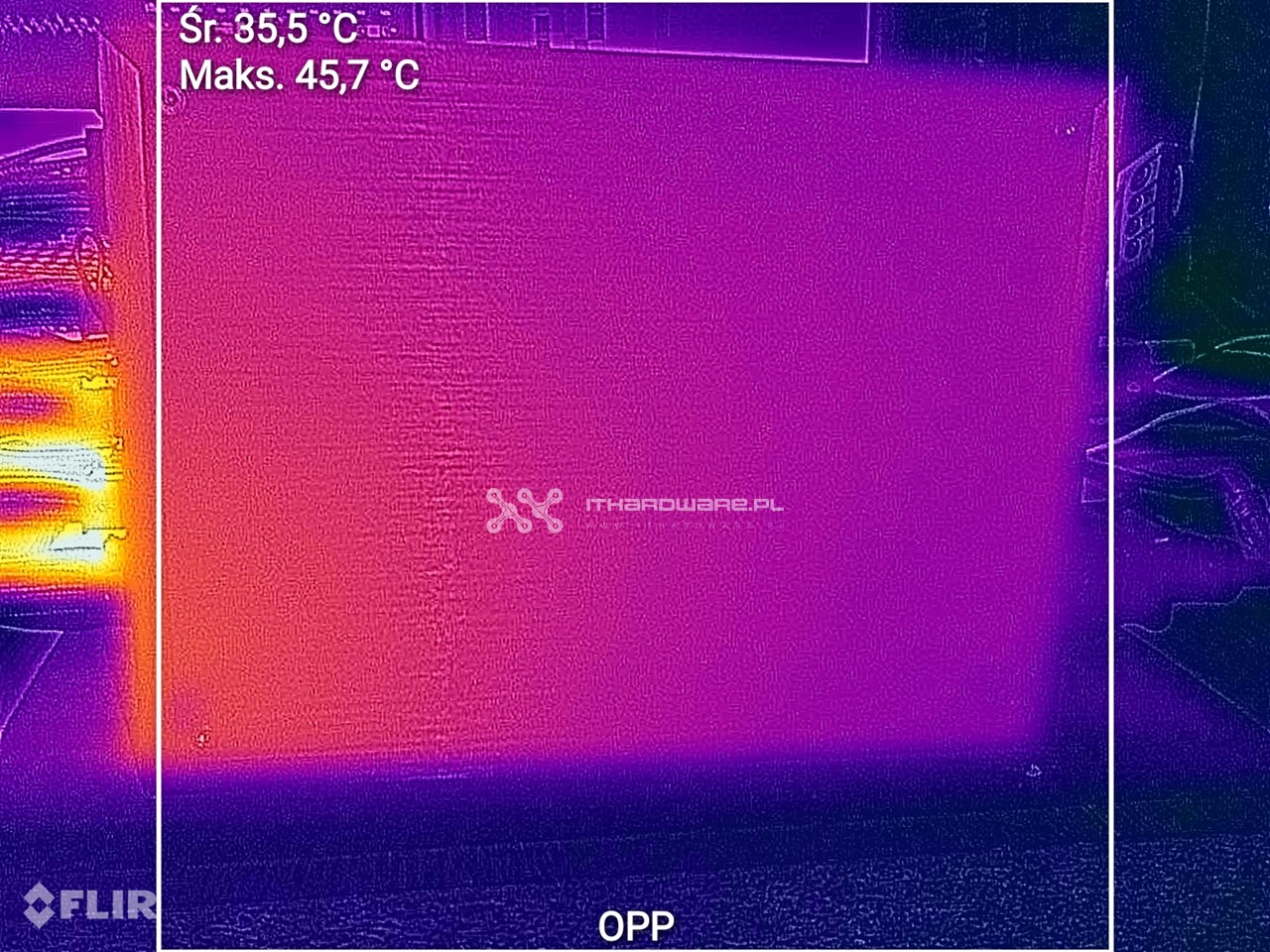

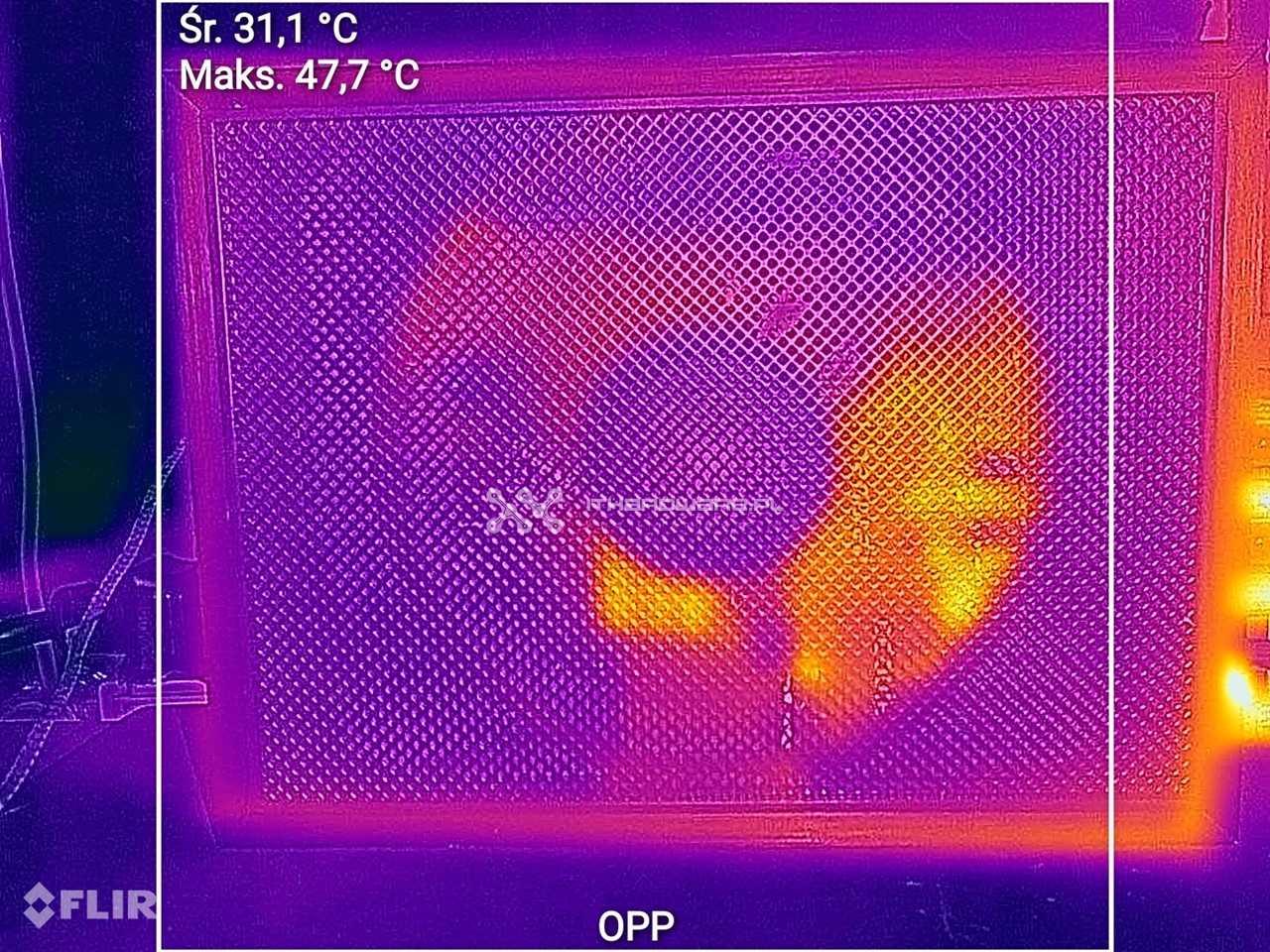

Test OPP
Zasilacz jest relatywnie chłodną konstrukcją jak na tak wysoką moc znamionową. Najwyższe temperatury zarejestrowałem w okolicach sekcji synchronicznego prostownika na stronie wtórnej (do 46,1 °C) i na obudowie 50,8 °C. W hot boxie notujemy wyższe temperatury od strony wentylatora 60,4 °C, natomiast na spodzie obudowy 61,6 °C.
