Test Corsair HX1200i ATX 3.1. Genialny zasilacz, ale...

Tętnienia napięć

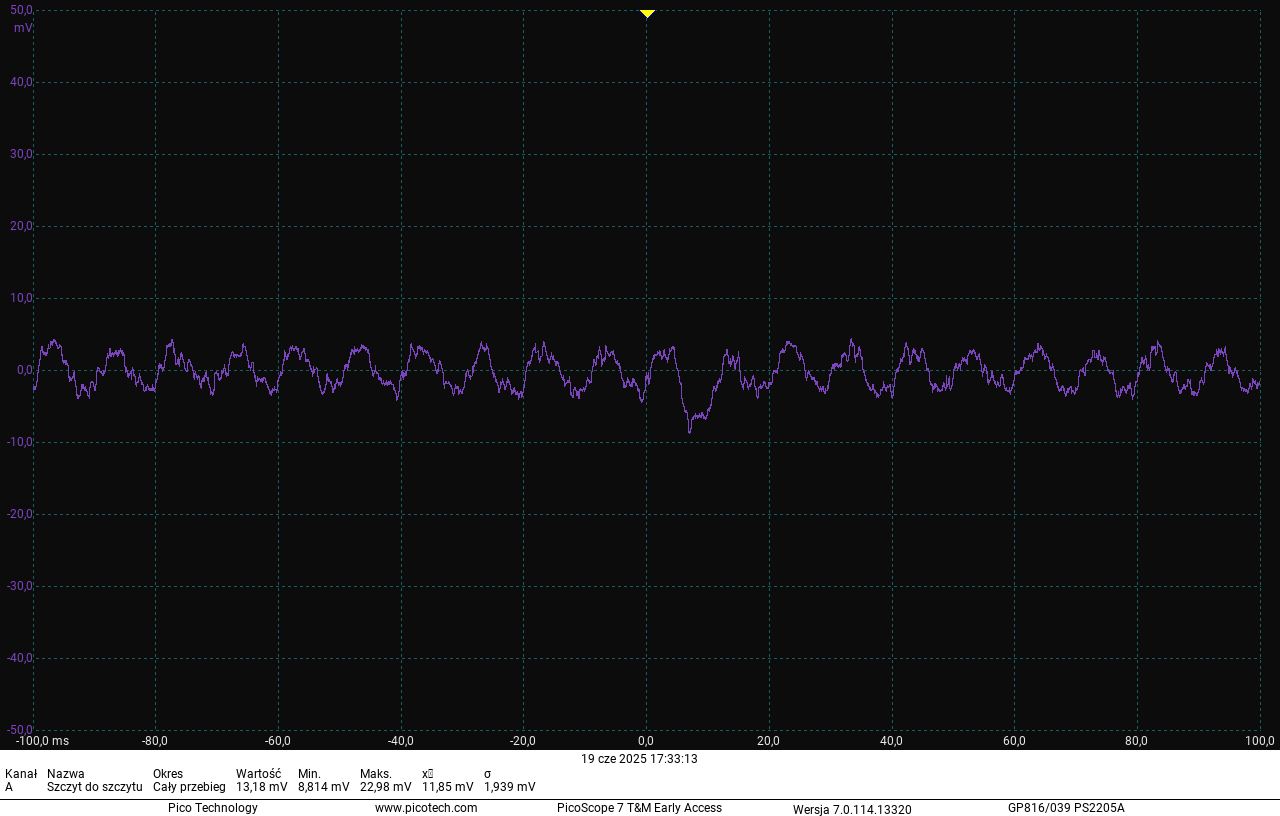

Multimetrem cyfrowym nie da się w precyzyjny sposób zbadać przebiegu napięcia, ponieważ próbkowanie jest za małe, dlatego do testów wykorzystałem przystawkę USB PicoScope 2205A. Dzięki analizie przebiegu badanego napięcia, mogę dokładnie ocenić jego jakość oraz określić, czy (mimo odpowiednich wartości) jest bezpieczne dla naszych podzespołów. Norma ATX reguluje zakres bezpiecznych wartości dla poszczególnych napięć. Przekroczenie ich może prowadzić do niestabilności komputera, losowych restartów, BSOD-ów (niebieski ekran) lub też trwałego uszkodzenia sprzętu. Na screenach z oscyloskopu jest brana pod uwagę wyłącznie wartość międzyszczytowa składowej zmiennej, tzw. peak-to-peak (Pk-Pk), która wyrażona jest w miliwoltach (mV). Stała czasowa na działkę ustawiona została na 20 ms, natomiast wartość napięcia na działkę 20 mV. Poniżej przykładowy zrzut ekranu z ustawień oscyloskopu oraz wyciąg z normy ATX 2.3, dotyczący zakresu dopuszczalnych wartości. Zapisywane są pomiary z pola maksymalnej wartości.

Wszystkie zanotowane wartości tętnień napięć mieszczą się w granicach normy ATX. Dla linii +12 V, która odpowiada za zasilanie najważniejszych komponentów, maksymalne tętnienia wyniosły 21,5 mV (T6), natomiast przy przeciążeniu jednostki do 110% zarejestrowano jedynie 20,0 mV. Dopuszczalne maksimum według normy ATX to 120 mV, zatem zasilacz oferuje wyraźny zapas bezpieczeństwa. Brak wyraźnych zakłóceń w przebiegu napięcia na tej linii wskazuje na poprawnie zaprojektowaną sekcję filtrującą. Na pozostałych szynach wyniki również pozostają bardzo dobre. Dla linii +3,3 V największe tętnienia wyniosły 16,1 mV (T5), natomiast linia +5 V osiągnęła maksymalnie 15,2 mV (T6). W obu przypadkach wartości są zdecydowanie poniżej limitu 50 mV dla tych linii. Wartości obserwowane oscyloskopem są niskie i stabilne, co potwierdza dobrą jakość przetwornicy oraz układów wygładzających.

Linia 3,3 V, test T6, 100% obciążenia

Linia 5 V, test T6, 100% obciążenia

Linia 12 V, test T6, 100% obciążenia

Linia 12 V, test 100% obciążenia w hot box
