Test Corsair HX1200i ATX 3.1. Genialny zasilacz, ale...

Hałas, temperatury, termowizja

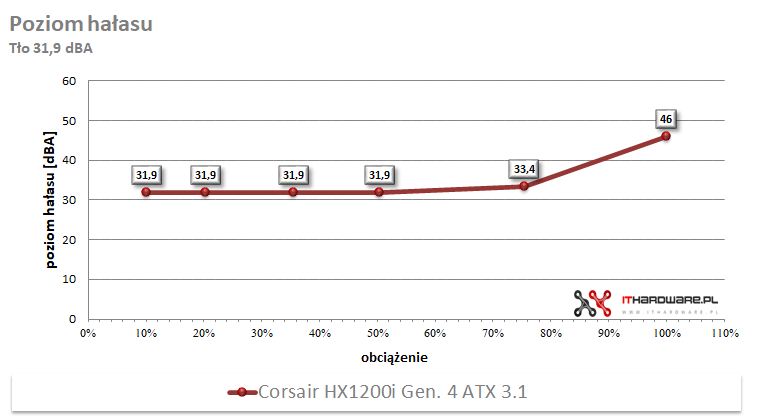

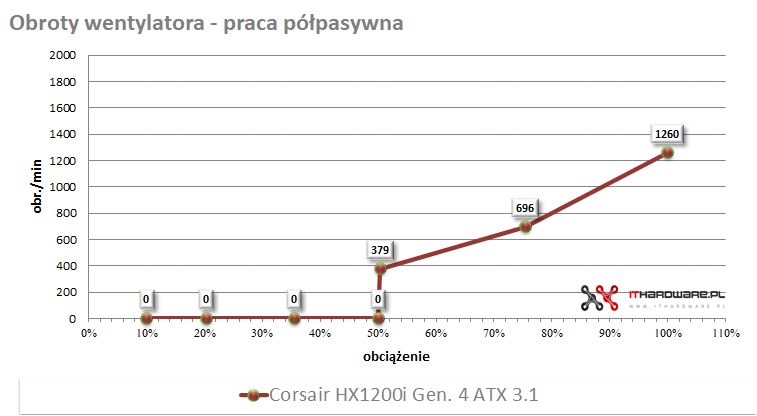

Za chłodzenie Corsair HX1200i 2025 odpowiada wentylator 140 mm pracujący w trybie półpasywnym, który do około 50% mocy pozostaje nieaktywny – przy T4 (604 W) obroty wyniosły zaledwie 379 RPM, a hałas utrzymywał się na poziomie 31,9 dBA. W zakresie 50–75% obciążenia wentylator przyspieszał do 696 RPM (T5 – 904 W), generując umiarkowane 33,4 dBA. Przy pełnym obciążeniu (T6 – 1199 W) jednostka osiągała 1260 obr./min i 46 dBA, a w teście 110% zarejestrowano 1416 RPM oraz 48,6 dBA. W warunkach podwyższonej temperatury otoczenia (hot box) przy mocy wyjściowej 1195 W wentylator pracował z prędkością 1394 RPM, a sprawność sięgała 90,47%.

Temperatury - analiza termowizyjna kamerą FLIR

Kamera termowizyjna zainstalowana w uleFone Armor 9 pozwala na badanie wielu punktów jednocześnie, wykorzystując wiele różnych filtrów. Wykonałem kilka zdjęć od strony wentylatora oraz od spodu PSU w dwóch scenariuszach - na obciążeniu 100% oraz zaraz po wyłączeniu PSU, po teście w hot boxie. Taka analiza może uzewnętrznić wady konstrukcyjne, potencjalne miejsca oszczędności, jak na przykład zbyt słabe tranzystory, które się przegrzewają i osiągają bardzo wysokie temperatury czy zastosowanie niewystarczającego systemu chłodzenia elektroniki.

100% obciążenia

1.
2.

  Poprzedni   Następny

Hot box

1.
2.

  Poprzedni   Następny

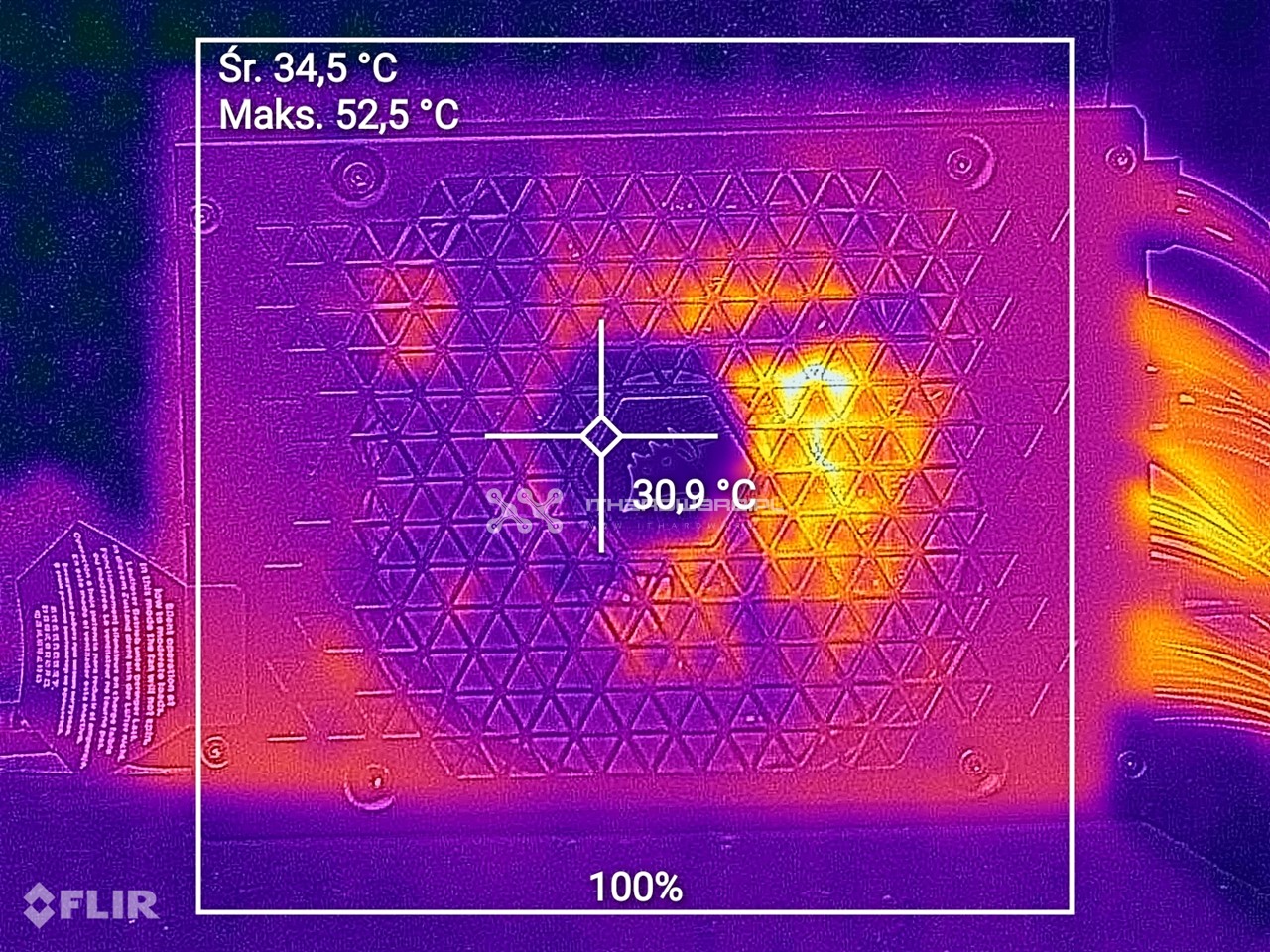

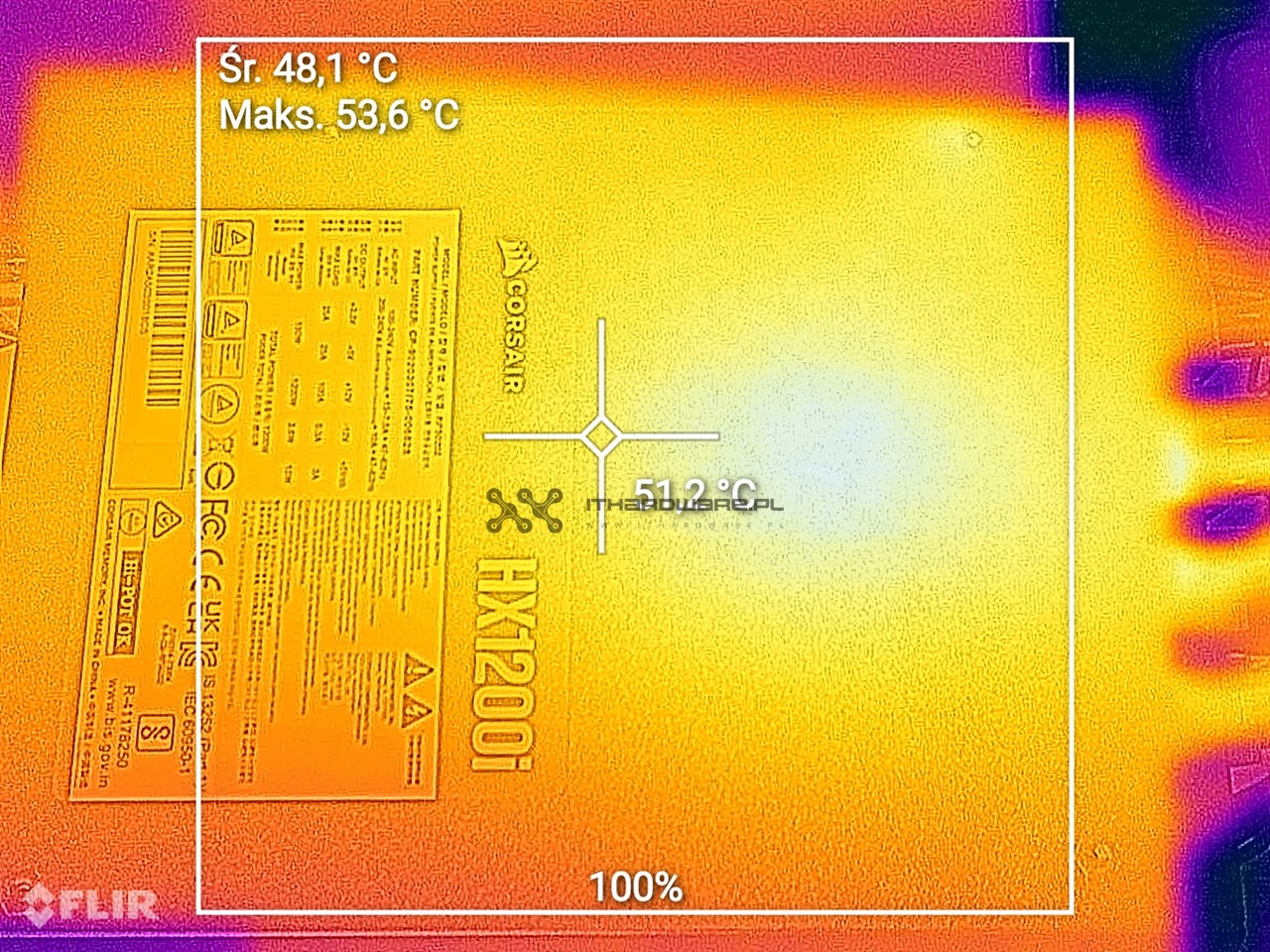

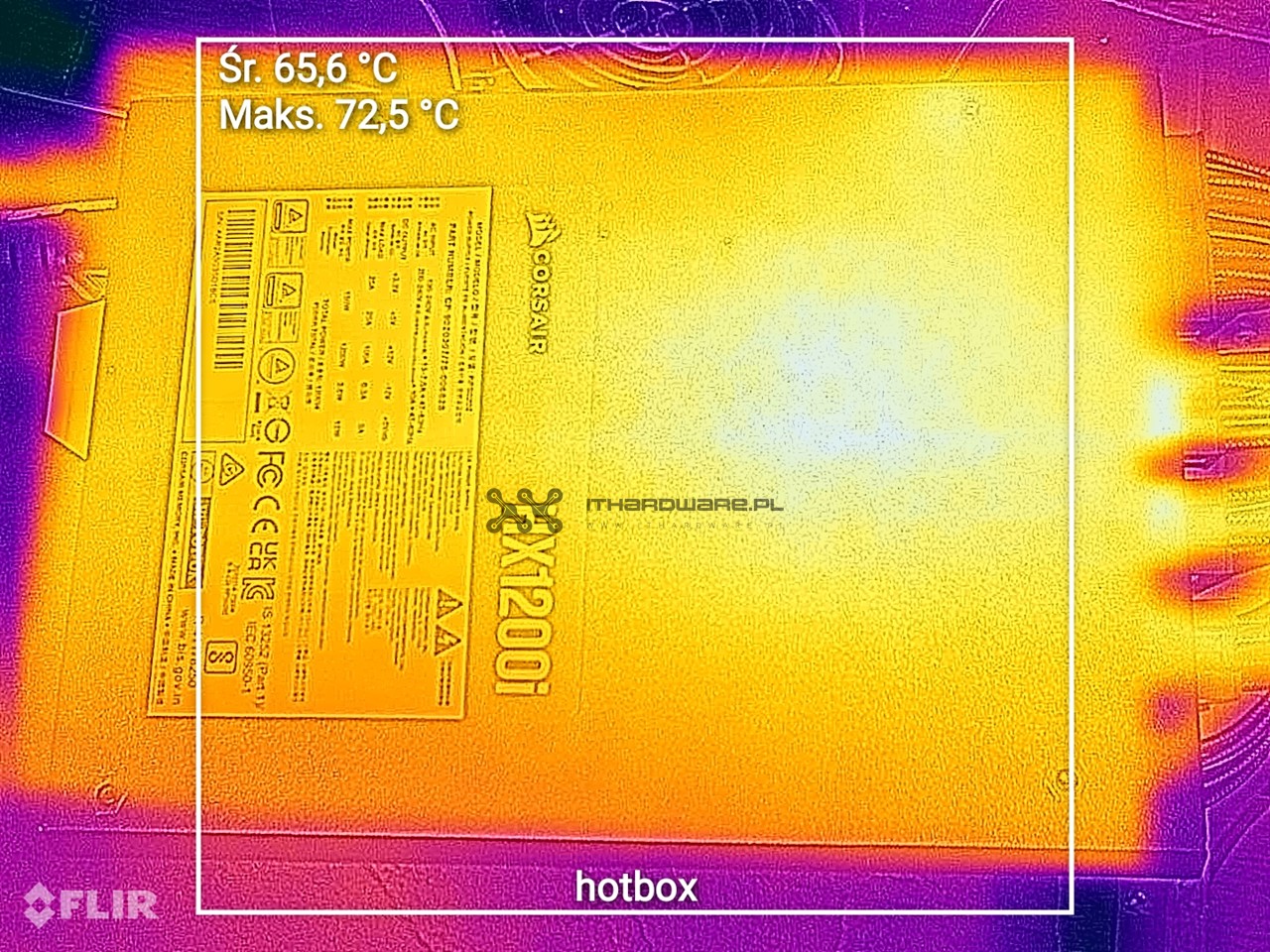

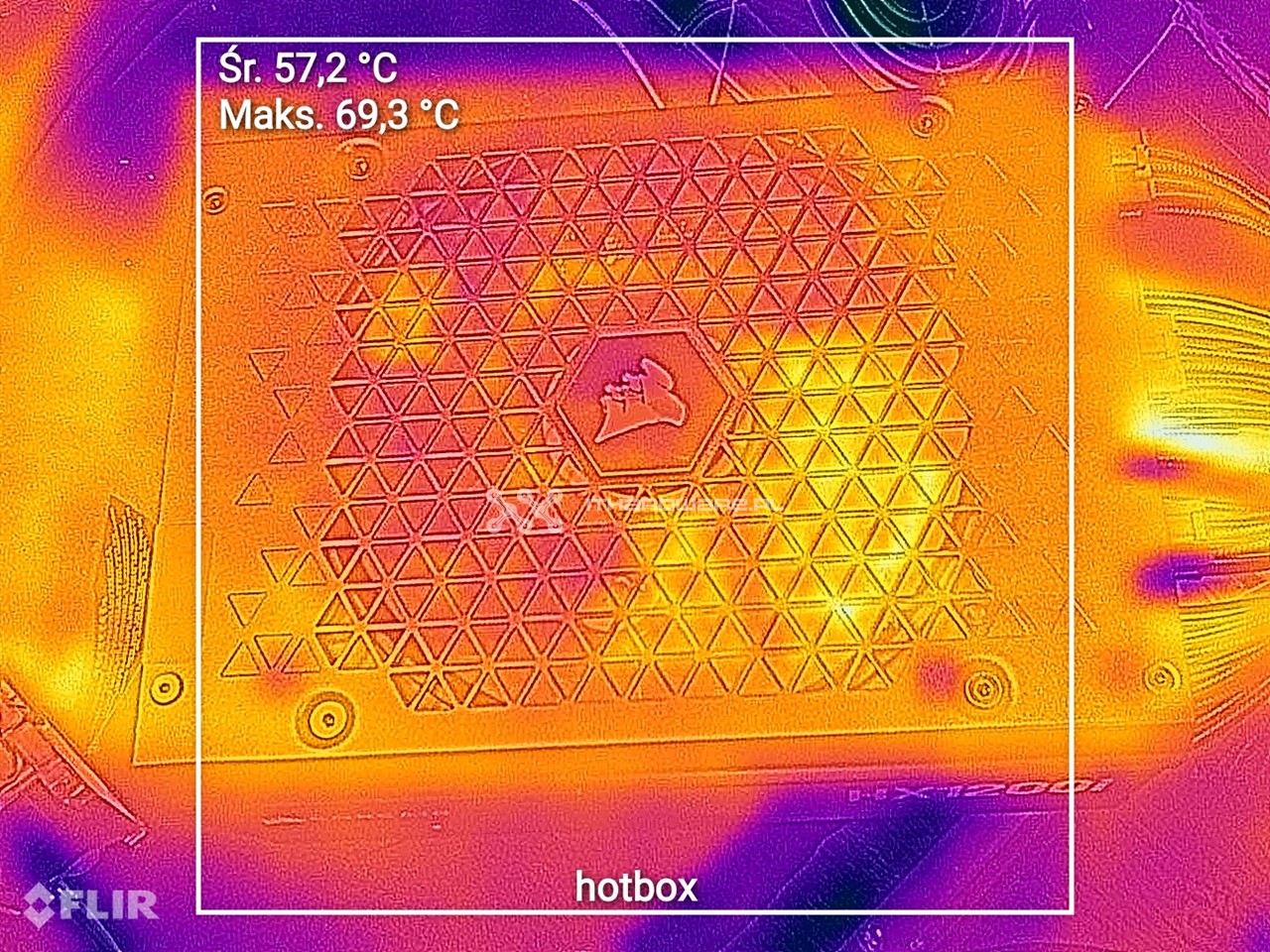

Obudowa Corsair HX1200i Gen.4 nie odbiera bezpośrednio ciepła z elementów mocy, dlatego wartości termowizyjne pozostają umiarkowane. Przy pełnym obciążeniu od strony wentylatora zarejestrowano maksymalnie 52,5 °C, a od spodu 53,6 °C. W warunkach podwyższonej temperatury otoczenia (hot box) pomiar wskazał 69,3°C od strony wentylatora oraz 72,5°C na spodzie obudowy.
