Test Corsair HX1200i Shift 2025, czyli nowy poziom zasilaczy. Ten model potrafi więcej, niż myślisz

Analiza wnętrza

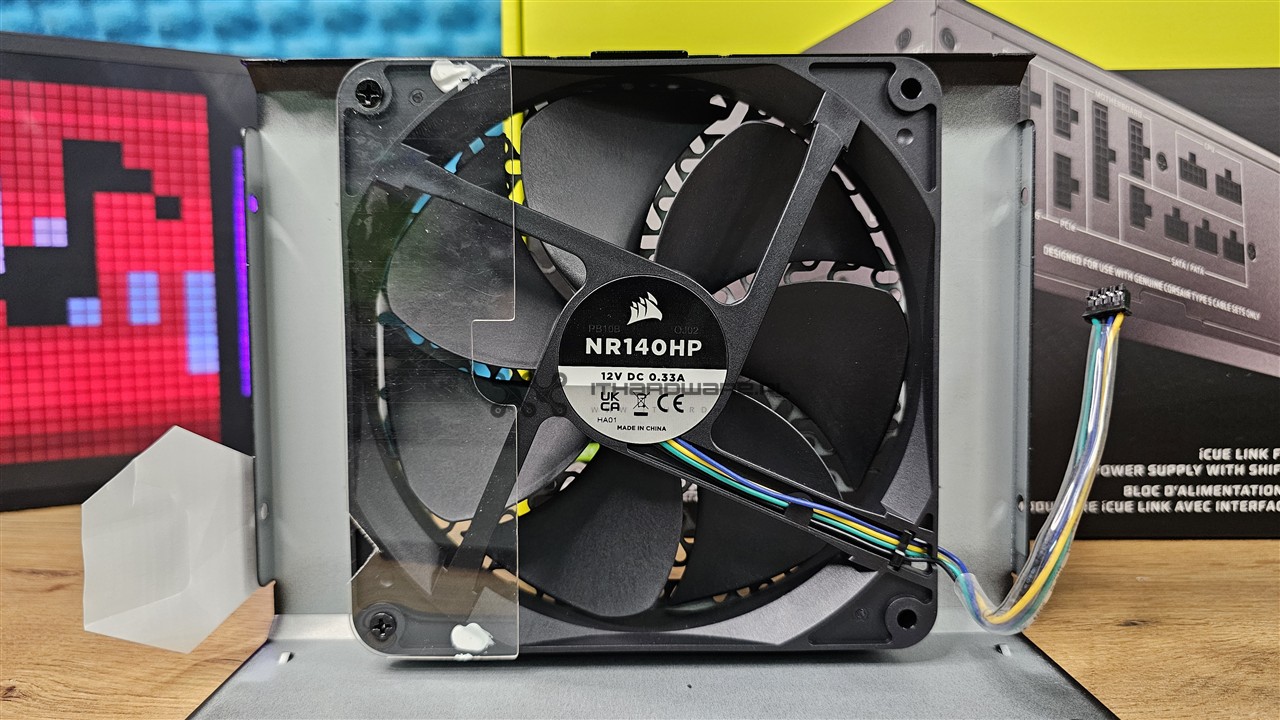

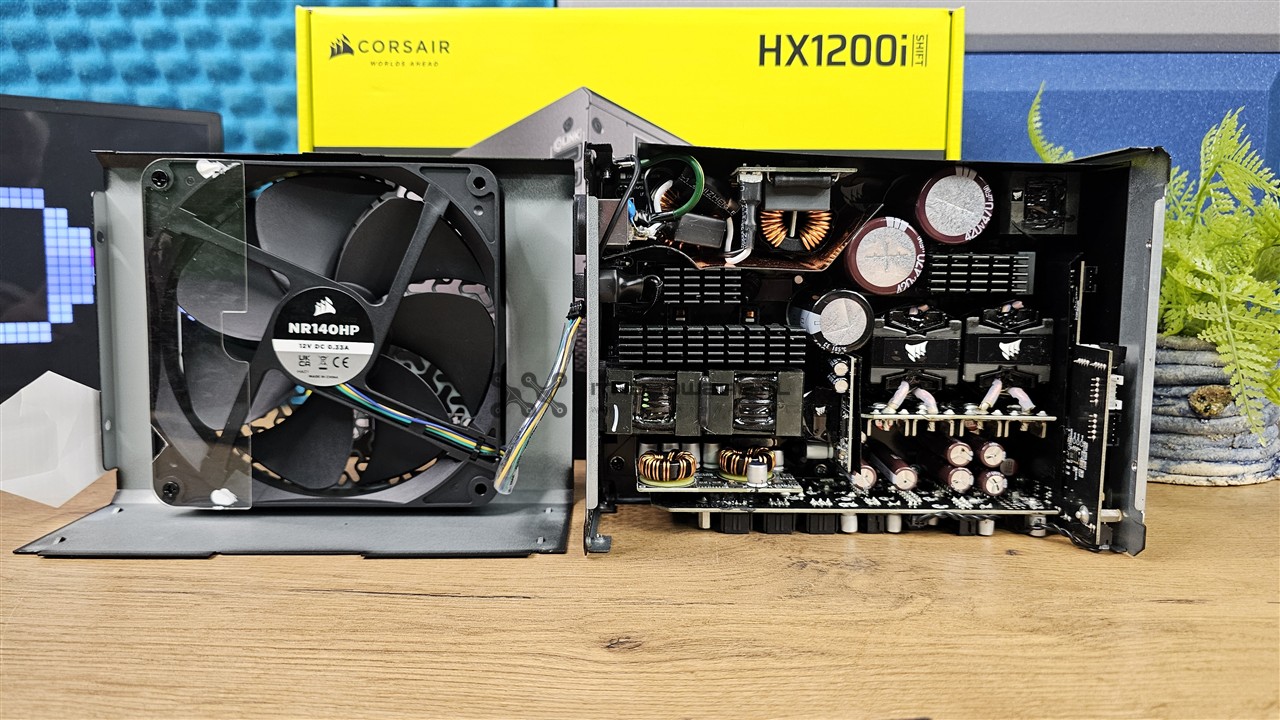

Za chłodzenie elektroniki odpowiada 140-milimetrowy wentylator Corsair NR140P z łożyskiem FDB. Wentylator sterowany jest sygnałem PWM, pracuje w trybie ZeroRPM, czyli półpasywnie, a jego pracą zarządza cyfrowy kontroler.

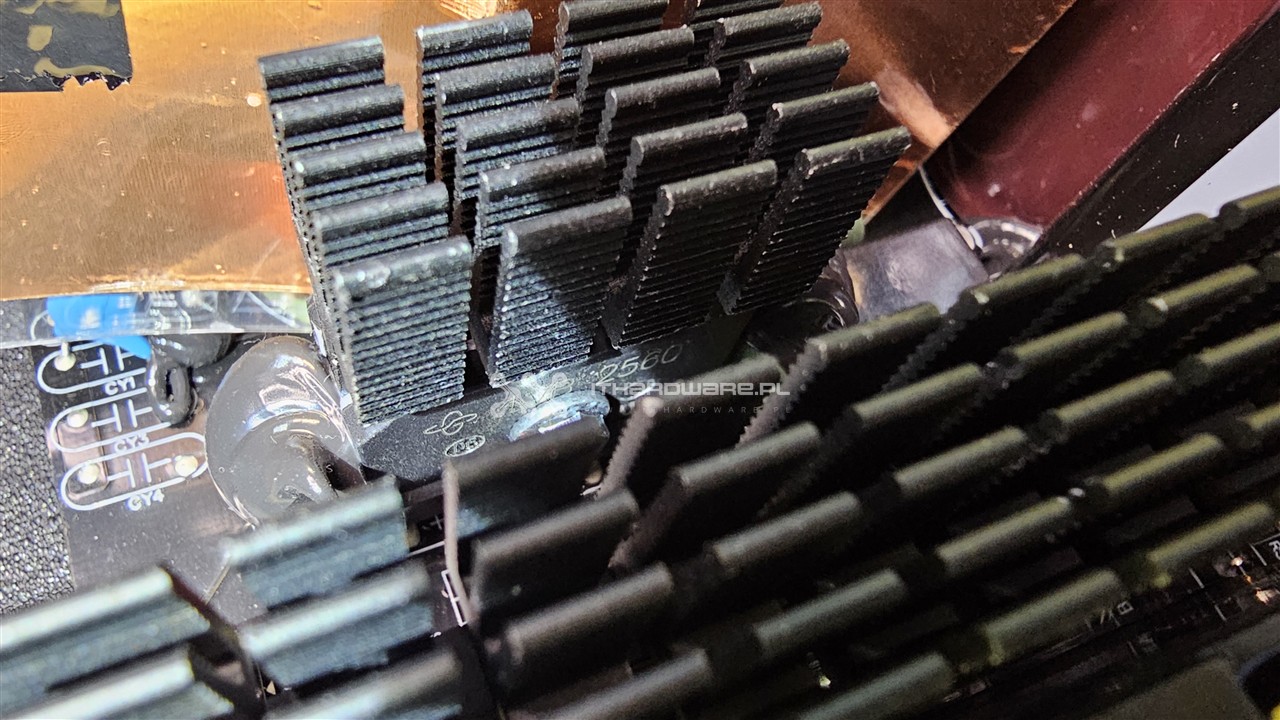

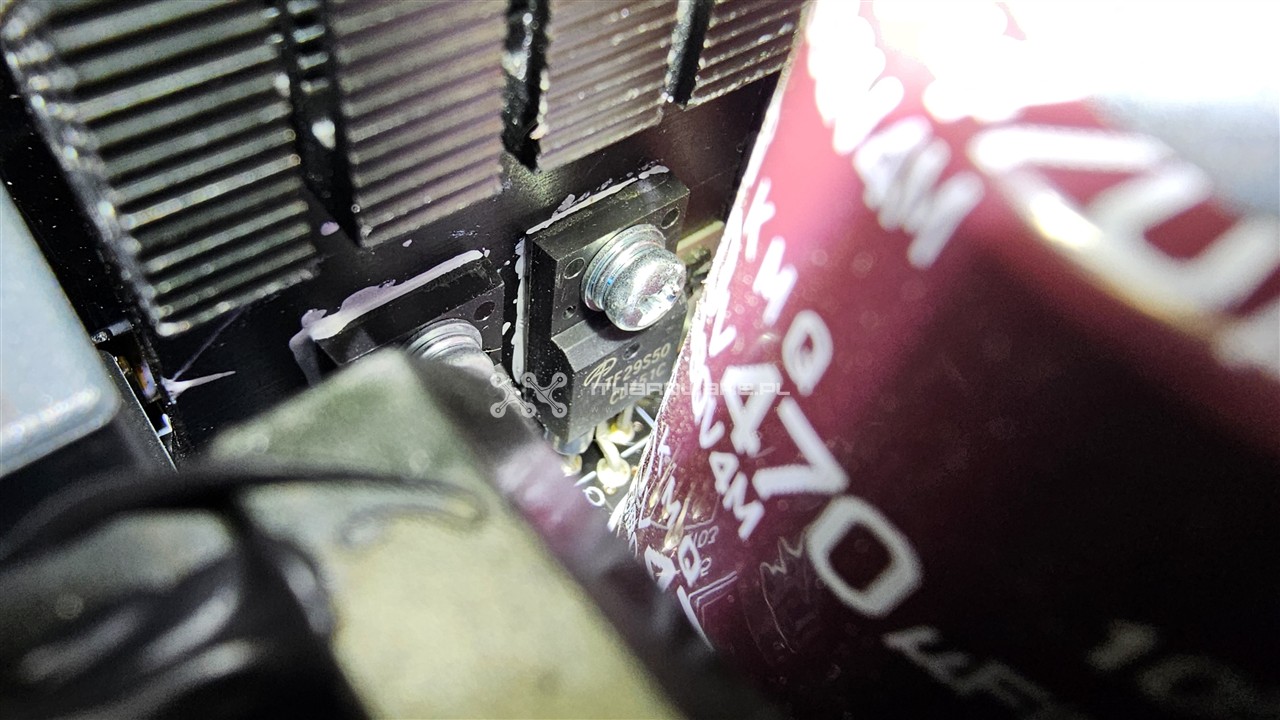

Corsair HX1200i Shift (2025) to półcyfrowa platforma, a producentem OEM jest firma CWT. Zasilacz korzysta z topologii pełnego mostka, układu rezonansowego LLC, synchronicznego prostownika oraz przetwornic DC-DC. Sekcja APFC pracuje w układzie interleaved (dwufazowym), co zmniejsza tętnienia prądu, obniża obciążenie elementów i poprawia sprawność pod wysokim obciążeniem. Do chłodzenia kluczowych elementów wykorzystuje kilka aluminiowych radiatorów o zwiększonej pojemności cieplnej, anodowanych na czarno i chłodzących mostki prostownicze, sekcję APFC, tranzystory kluczujące oraz elementy prostowania po stronie wtórnej. Rozmieszczenie elementów jest dość zwarte i nie sprzyja idealnie cyrkulacji powietrza, ale zastosowano tutaj bardzo dobrej jakości elektronikę, a producent deklaruje możliwość dostarczenia pełnej mocy nawet przy temperaturze otoczenia sięgającej 50°C.

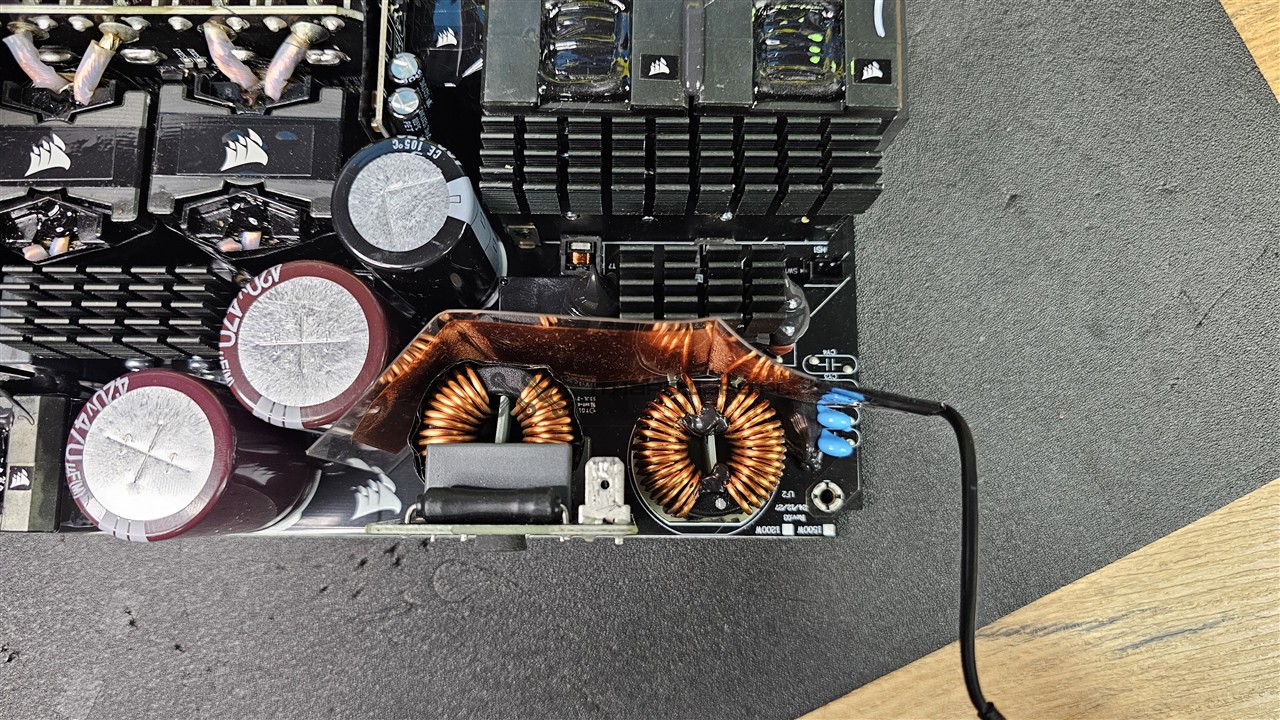

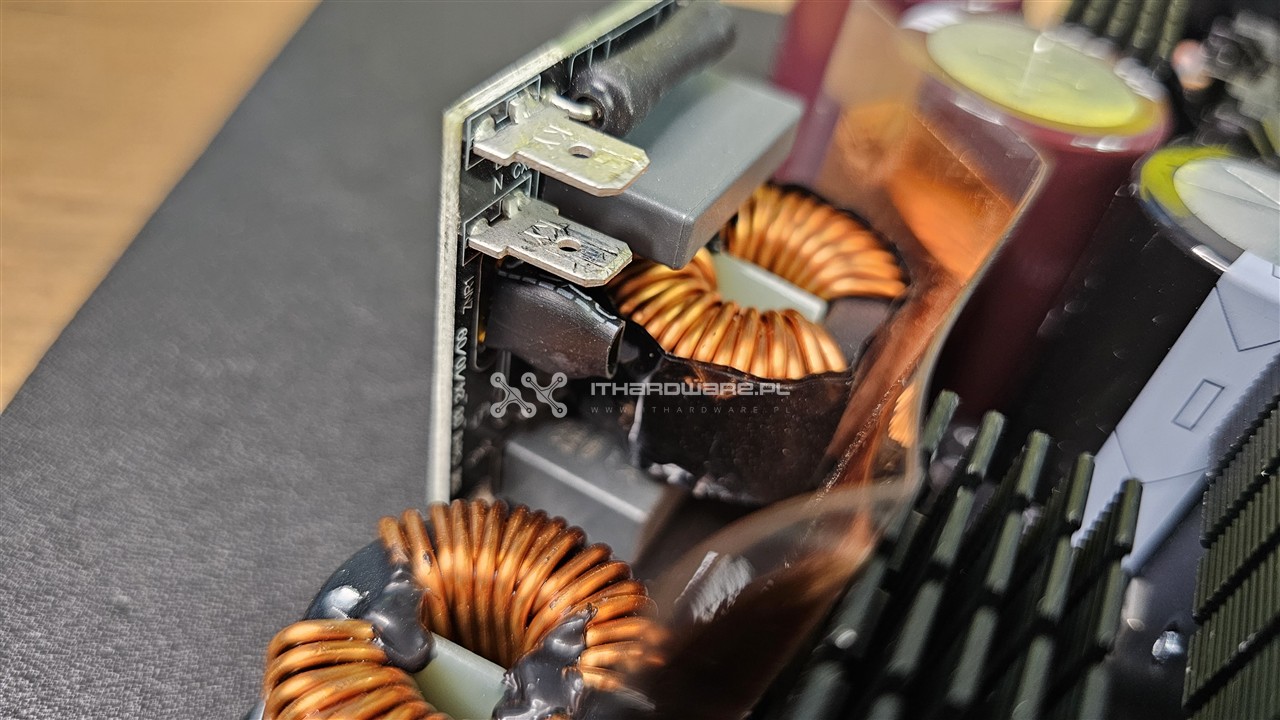

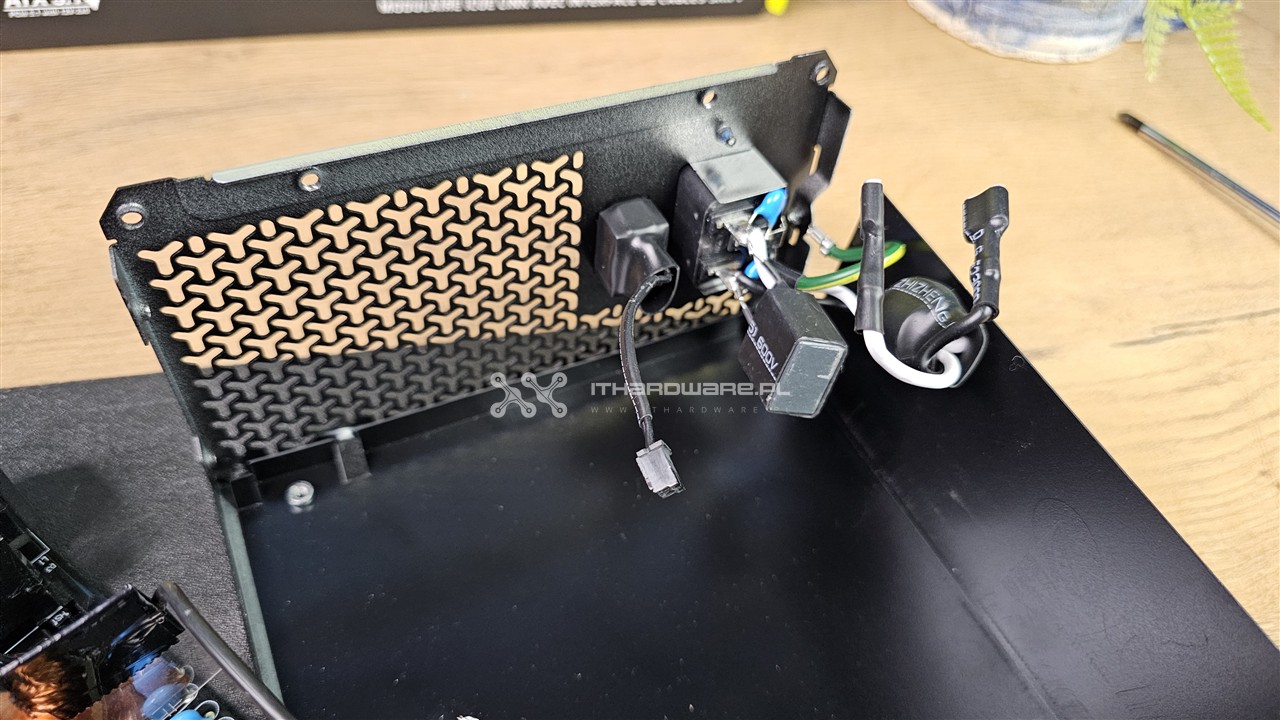

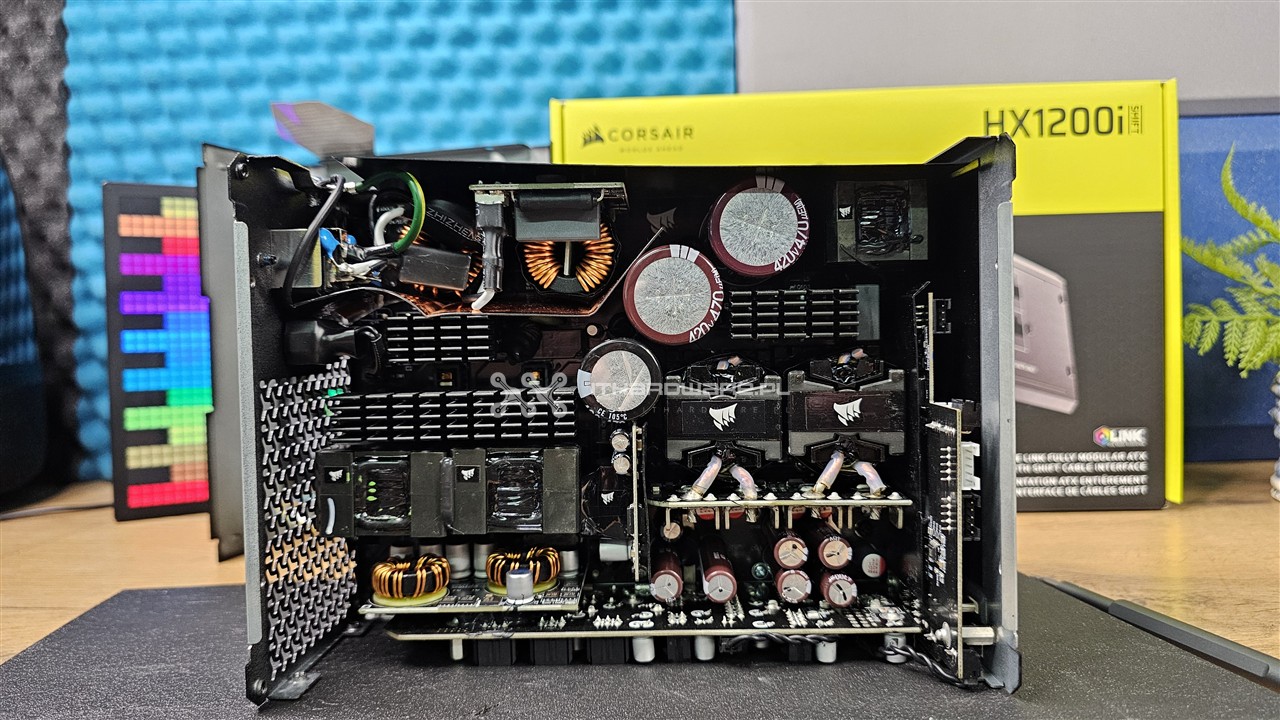

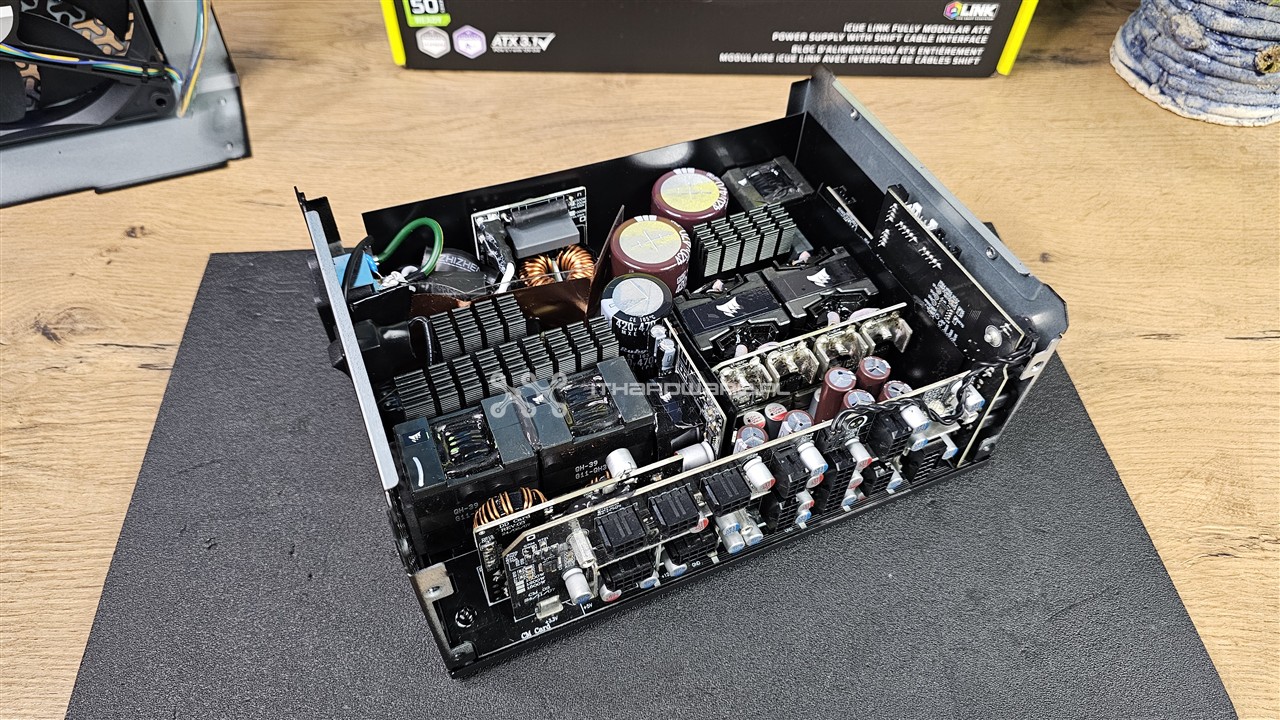

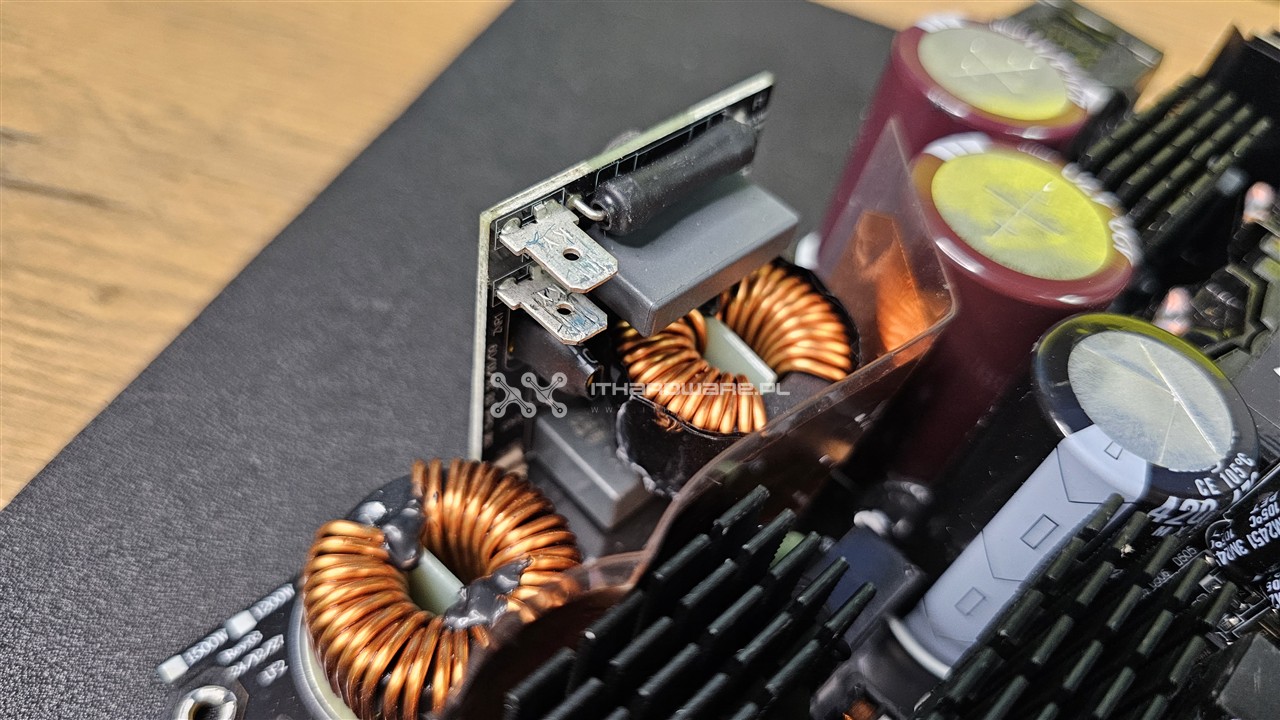

Z uwagi na przeniesienie panelu złączy okablowania na bok obudowy, mamy inny rozkład sekcji i elementów elektronicznych. Po lewej stronie od góry znajduje się rozbudowany filtr przejściowy EMI zaczynający się na wtyku zasilania. Druga część filtra umieszczona jest na pionowym laminacie, wraz z zabezpieczeniem przeciwprzepięciowym (MOV) i bezpiecznikiem.

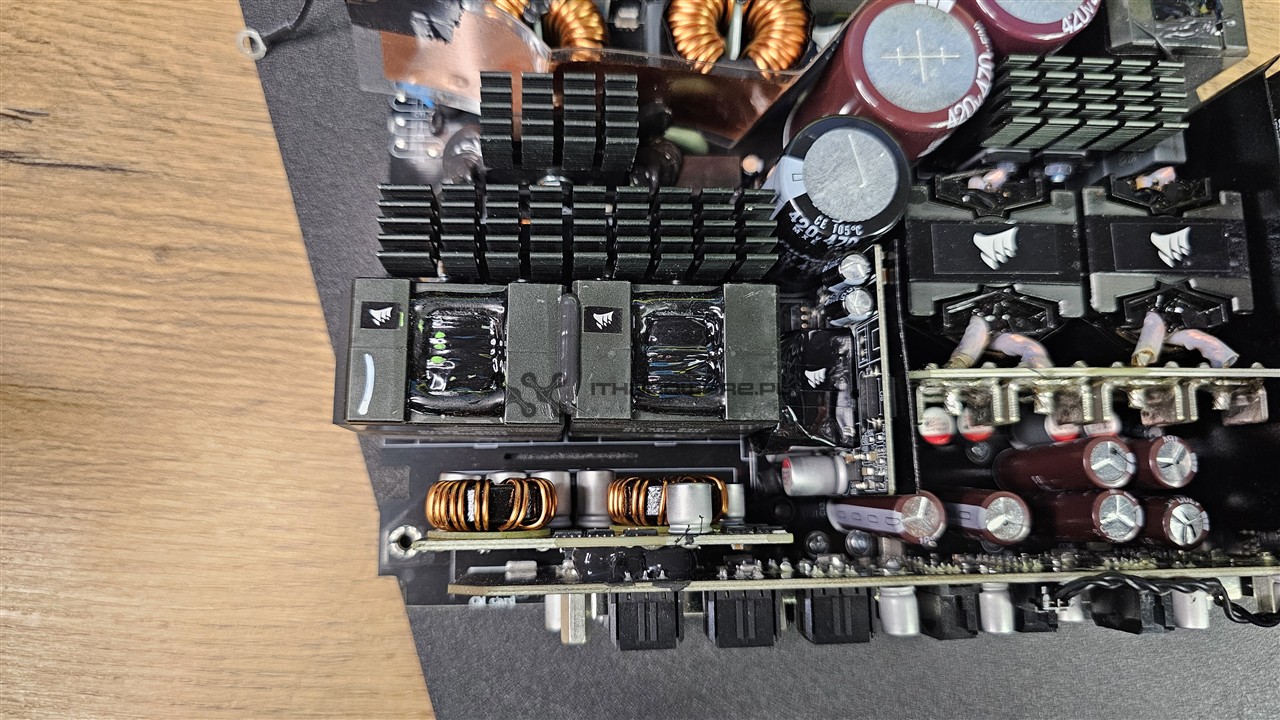

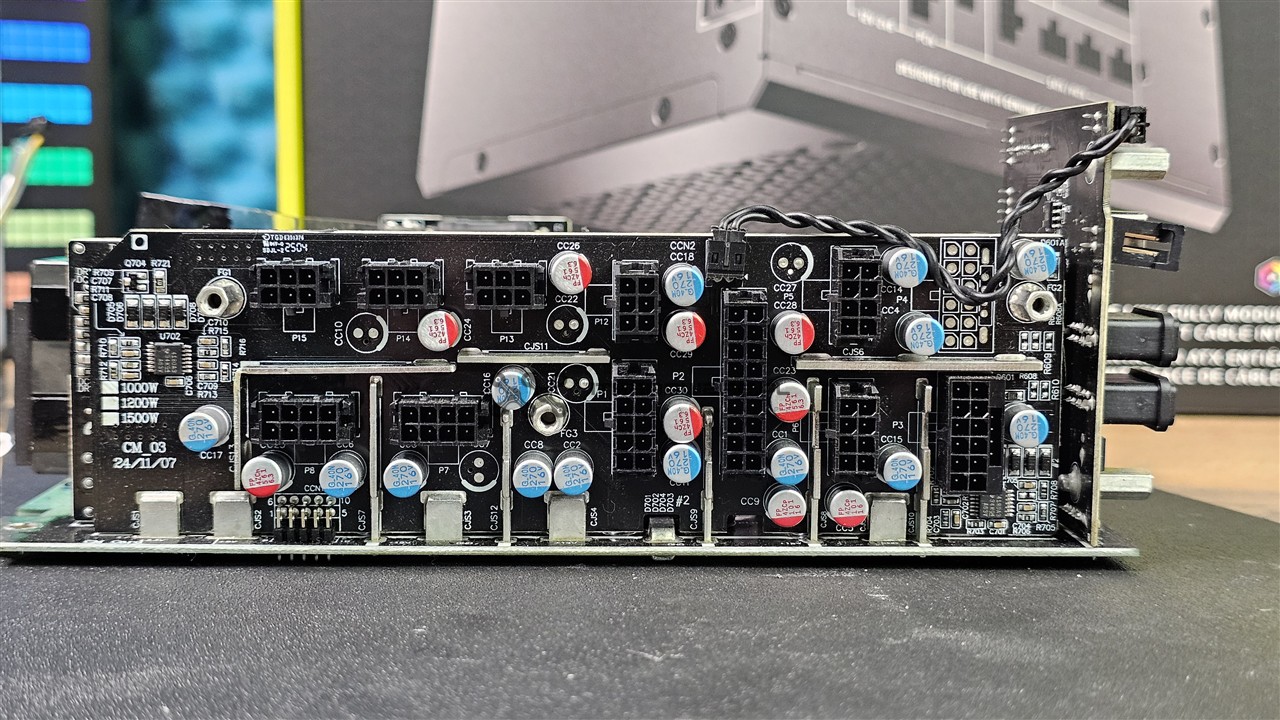

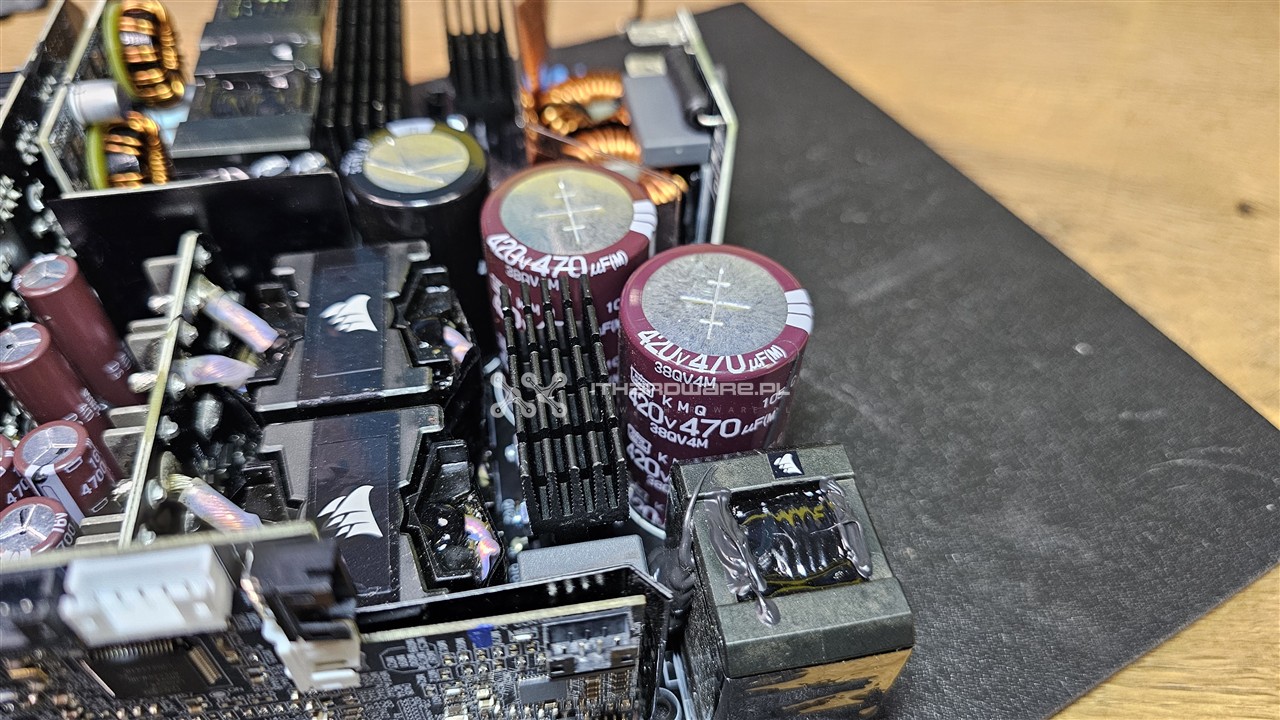

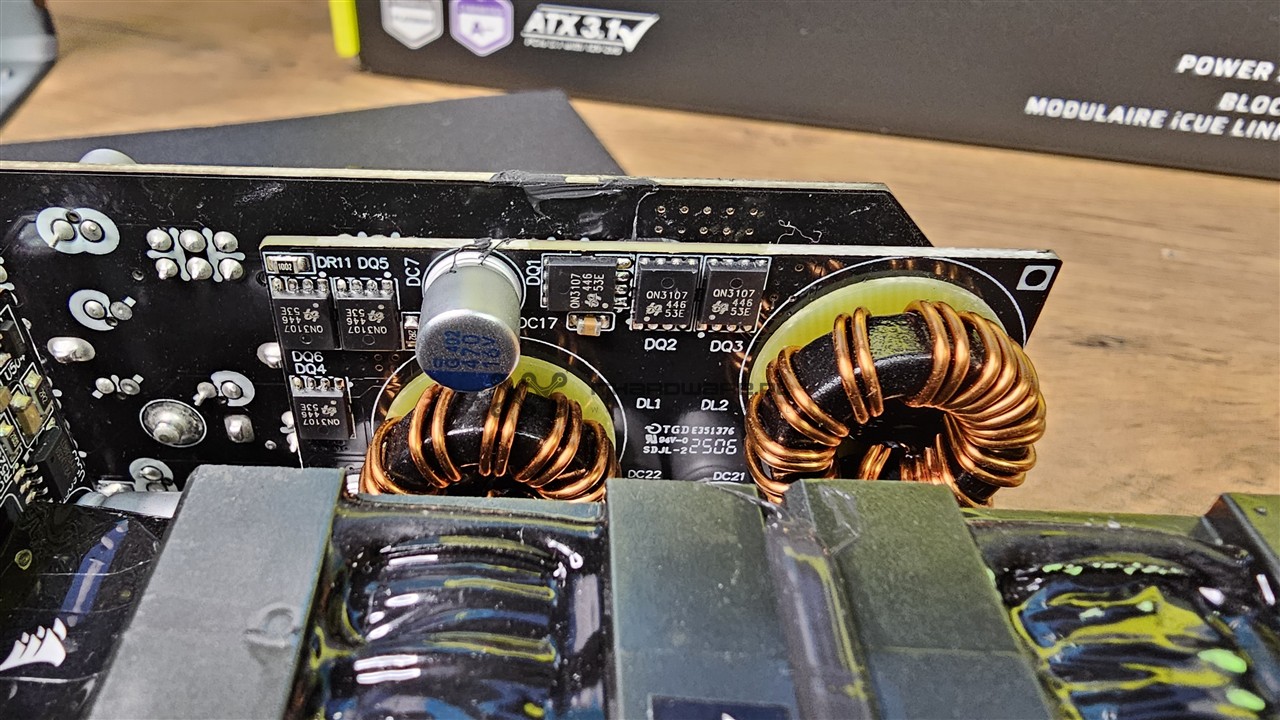

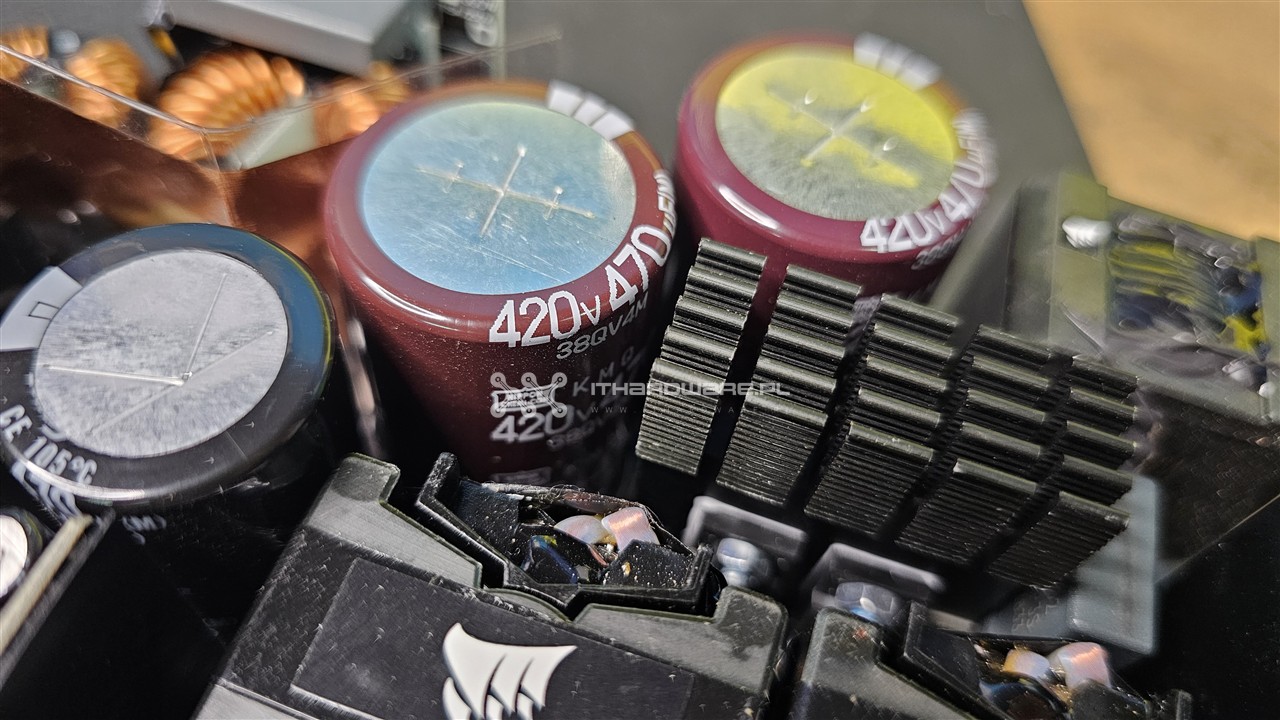

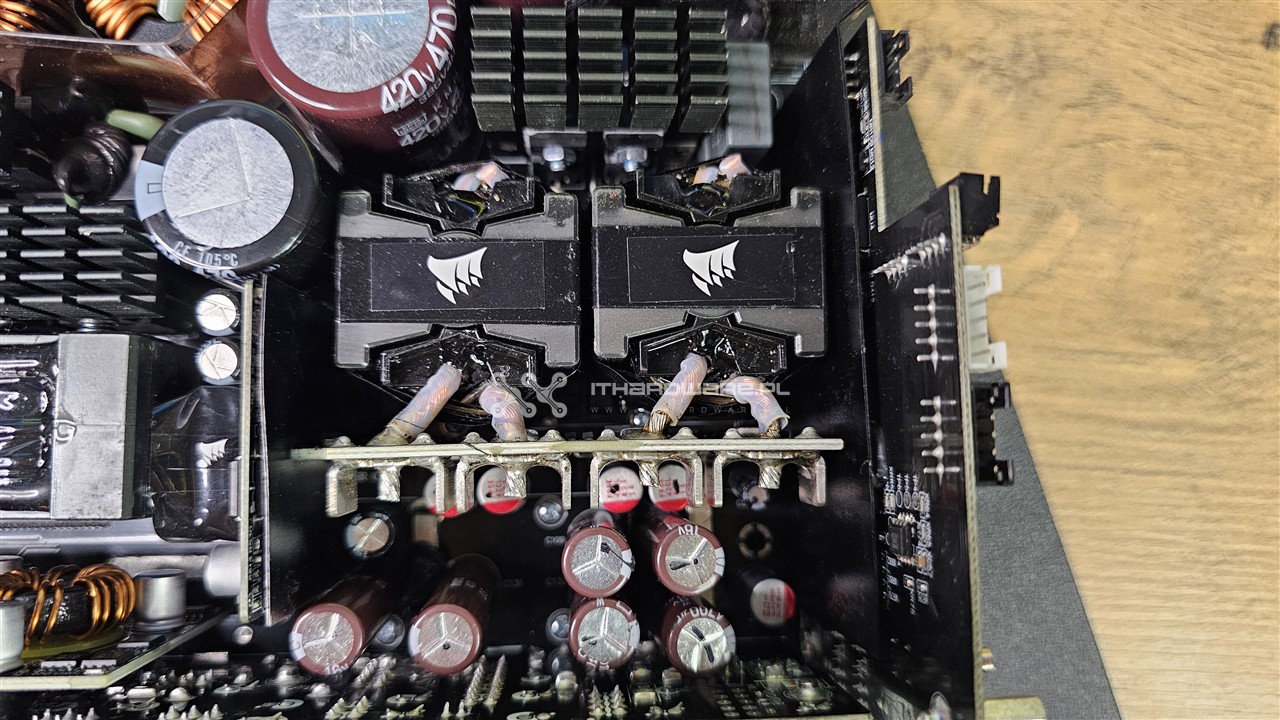

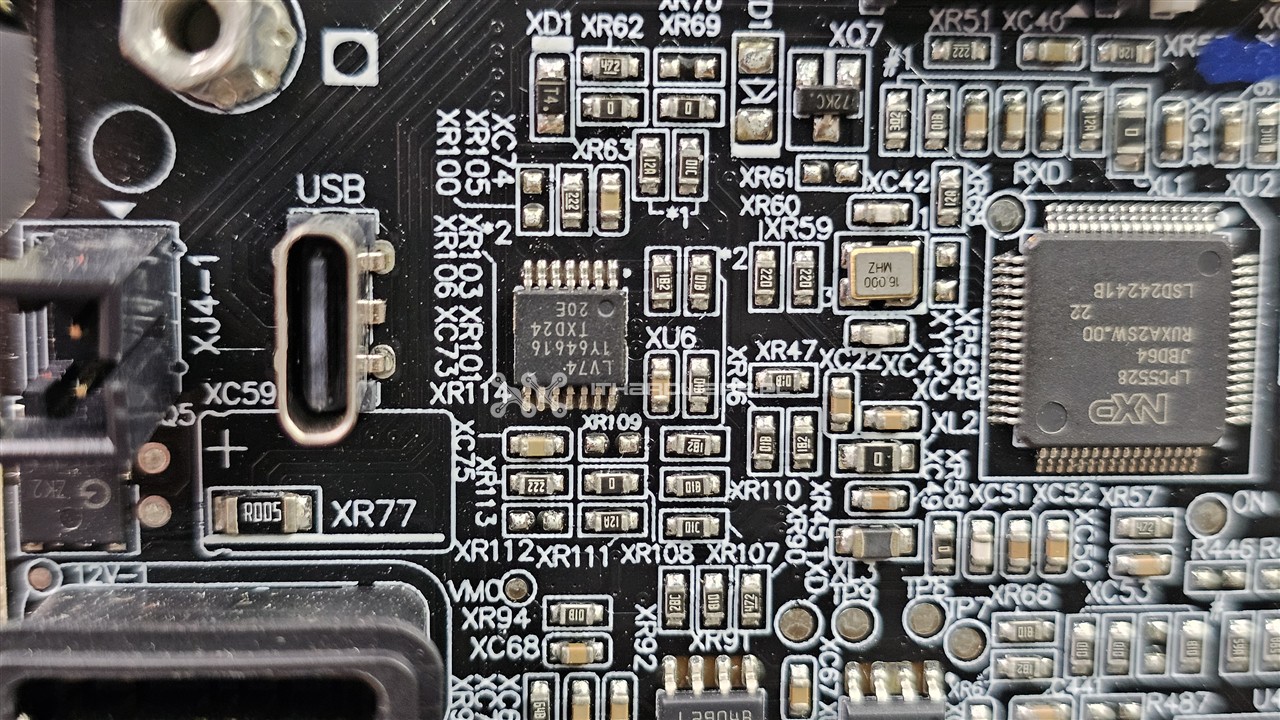

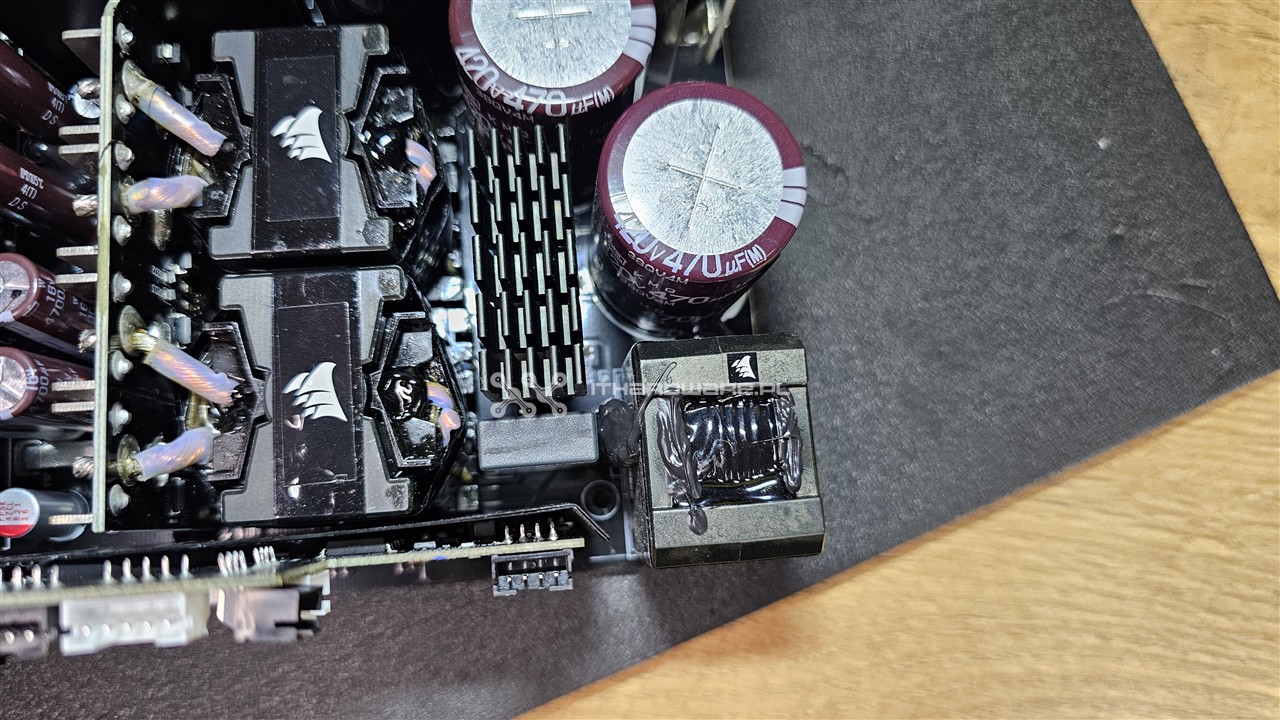

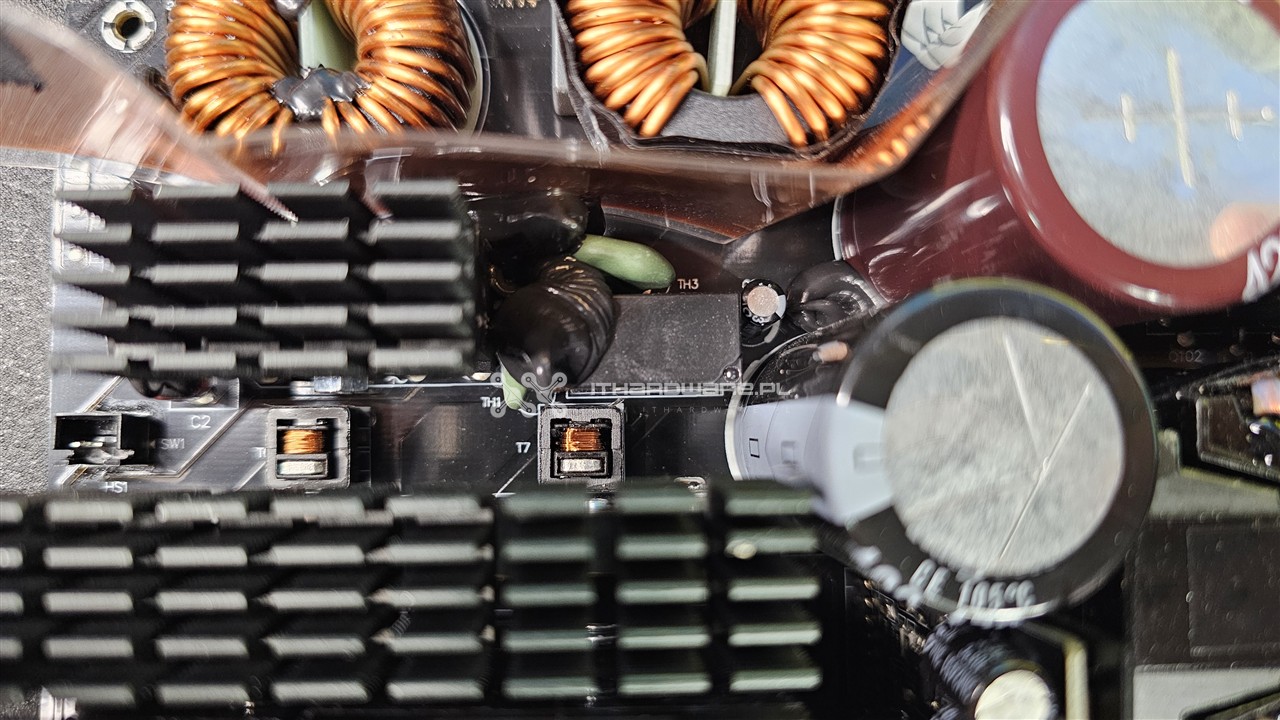

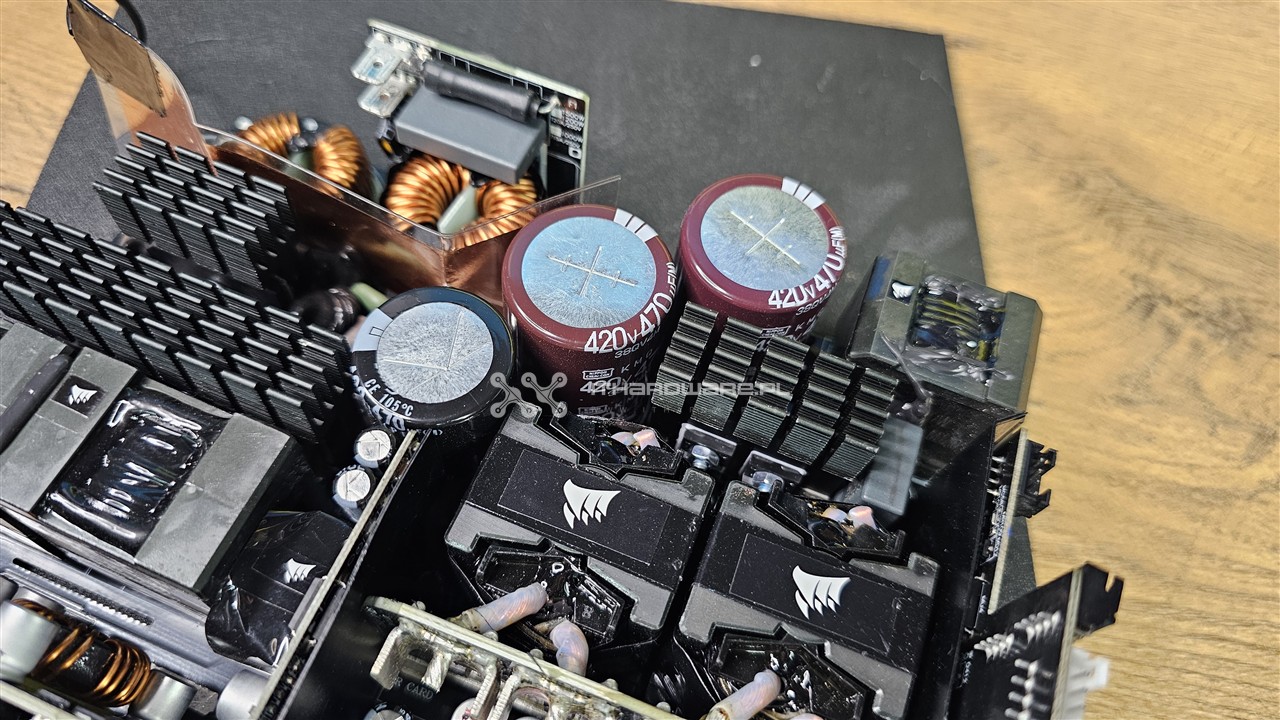

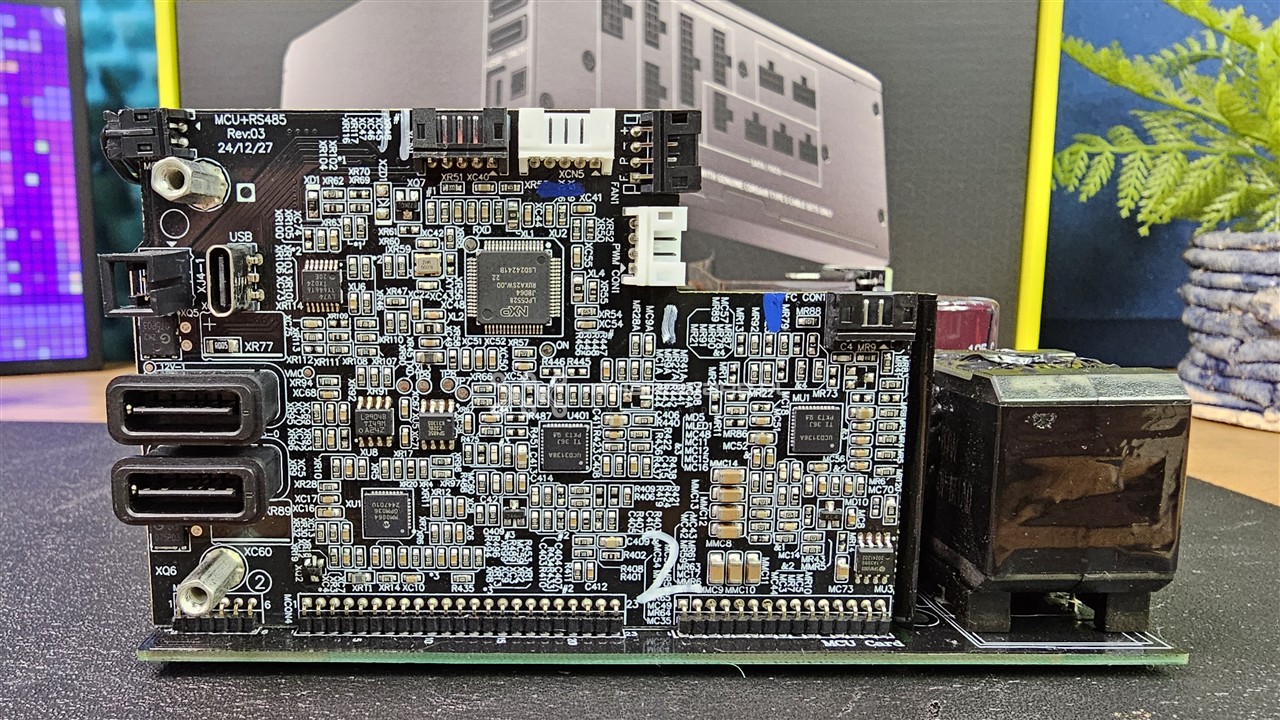

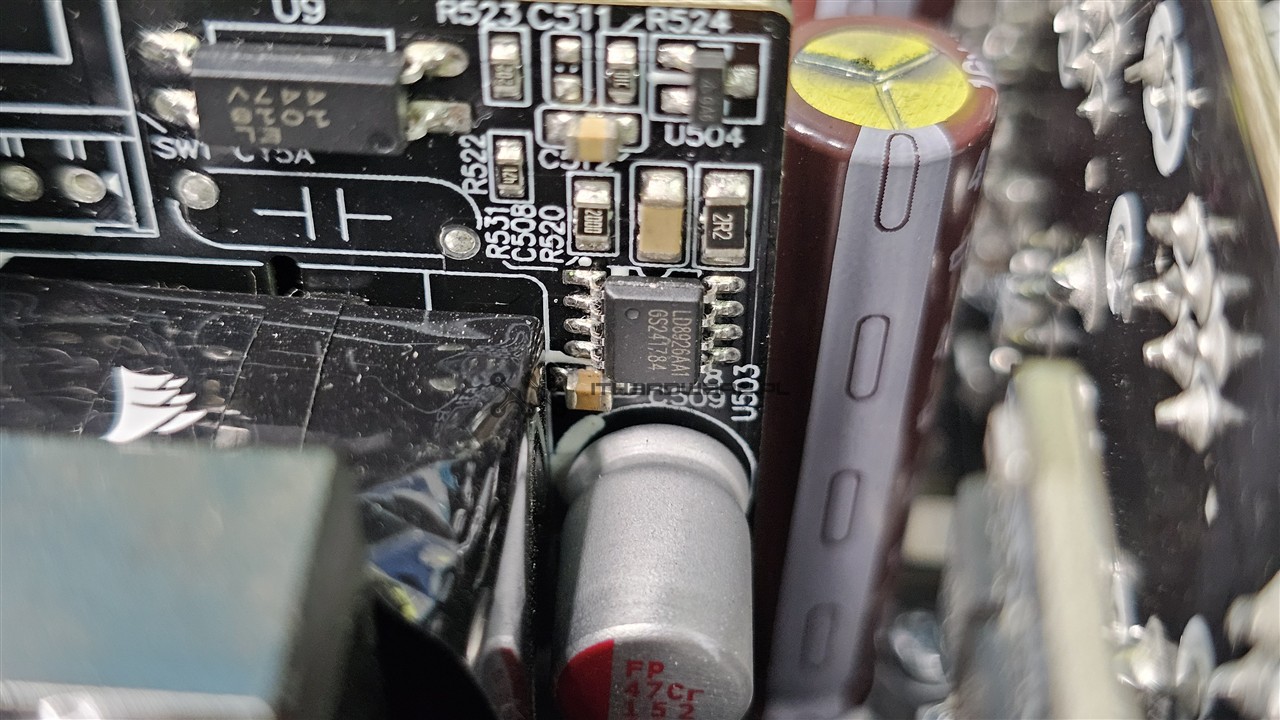

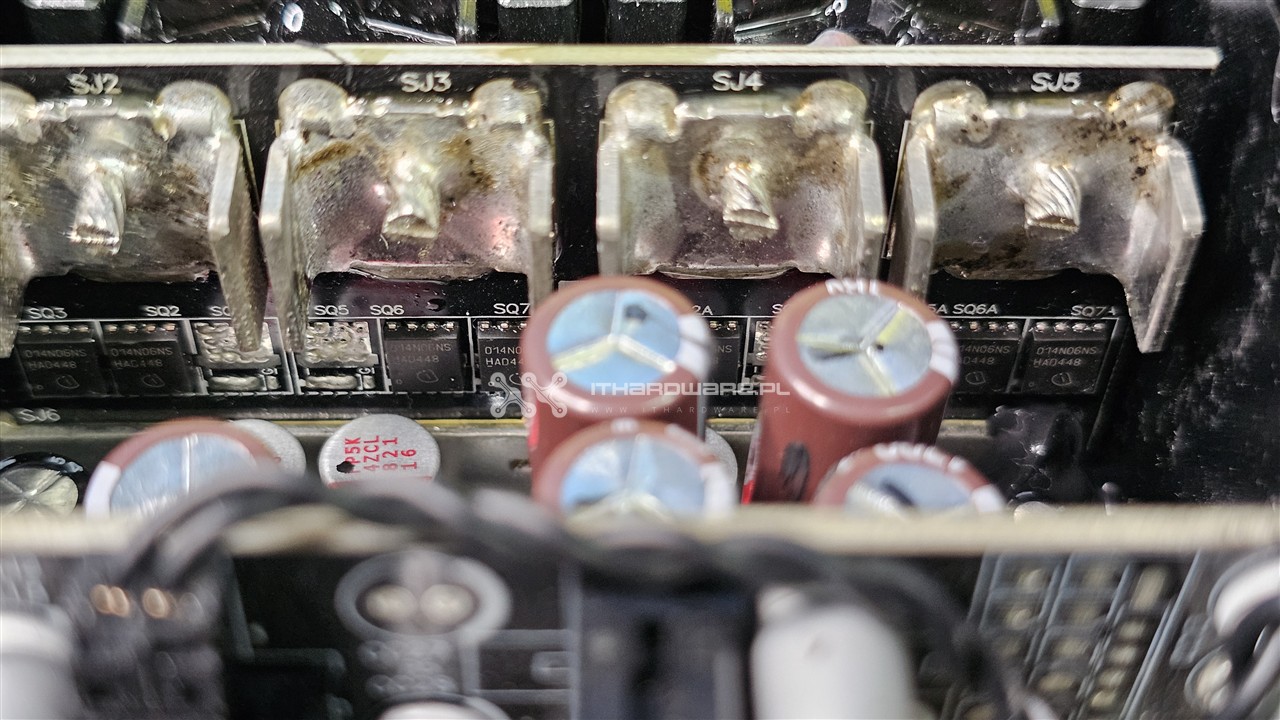

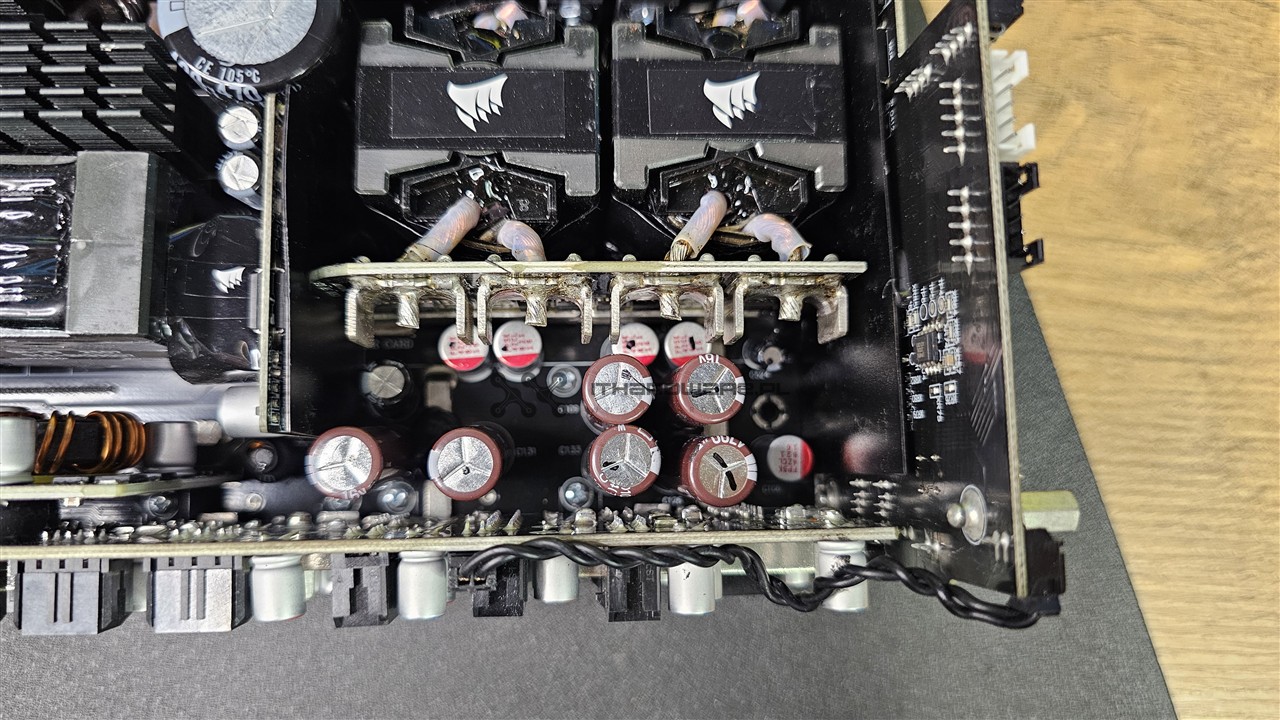

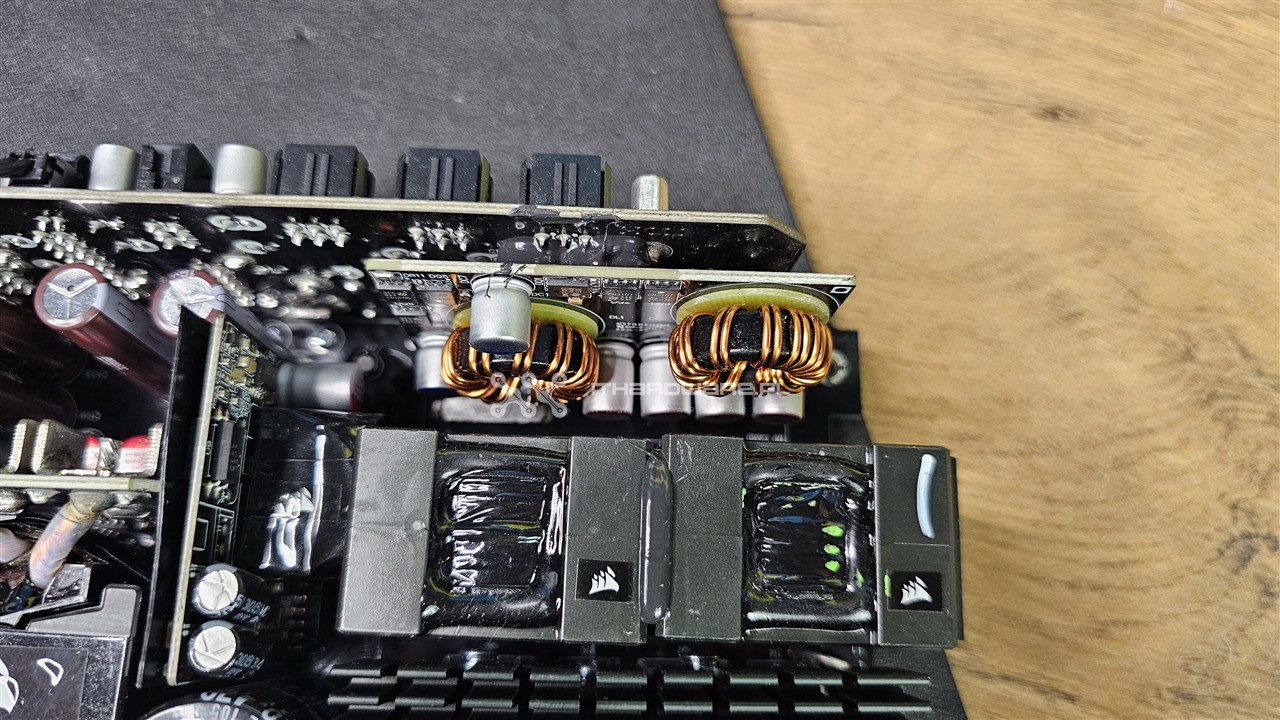

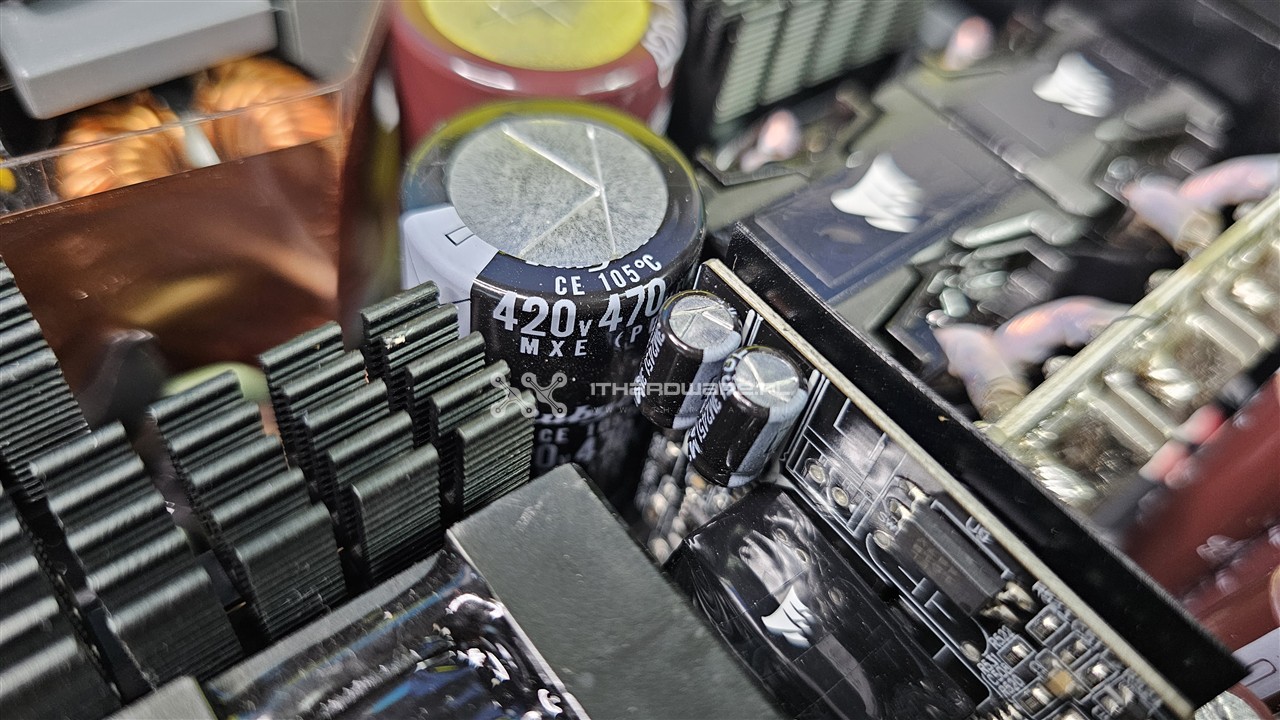

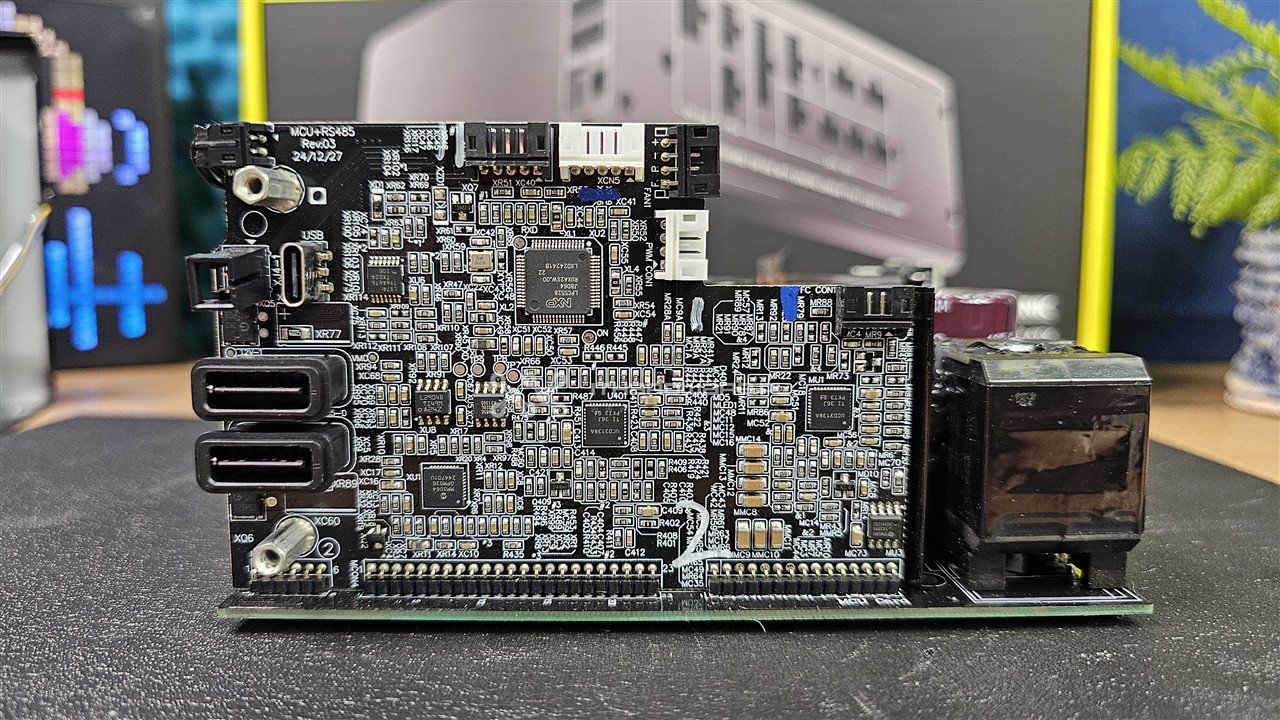

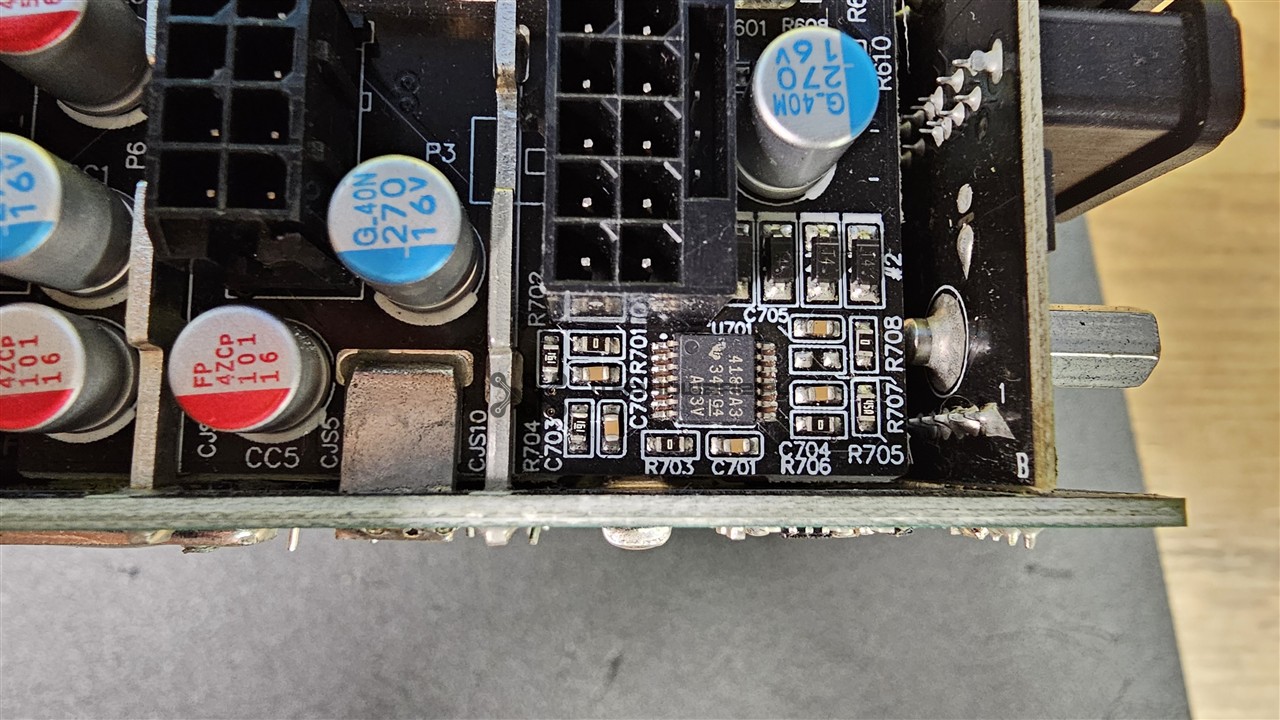

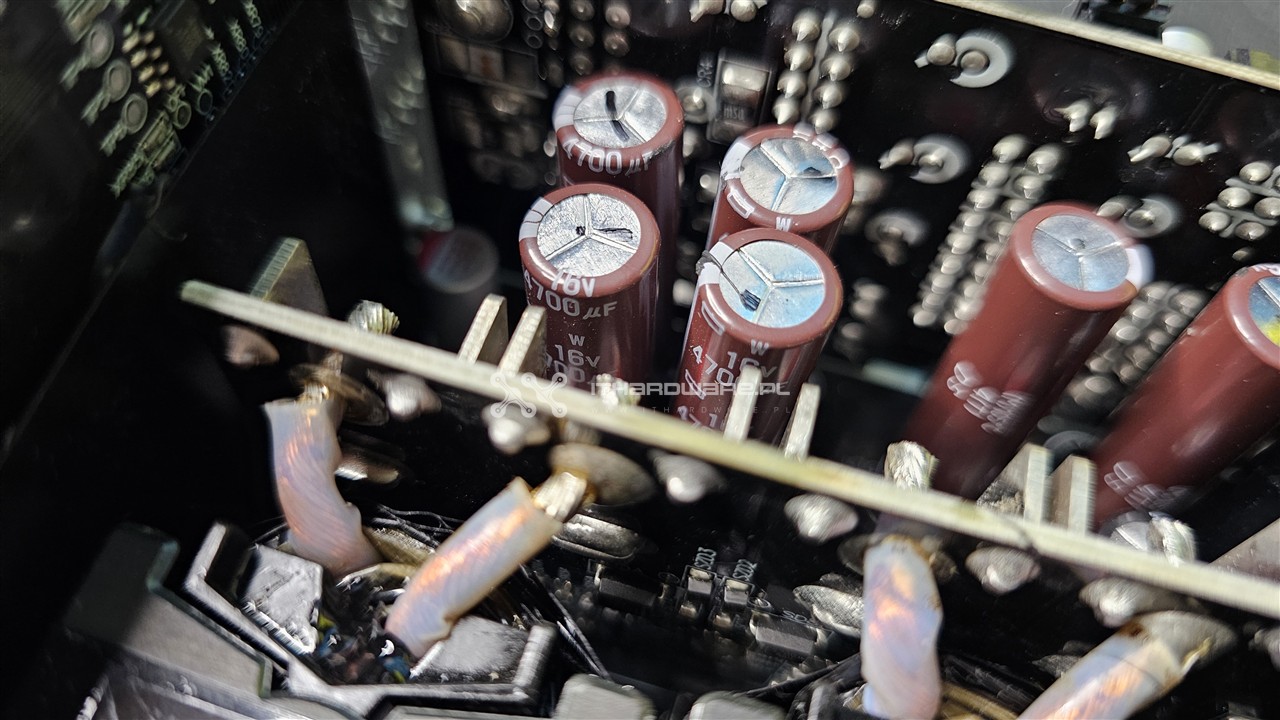

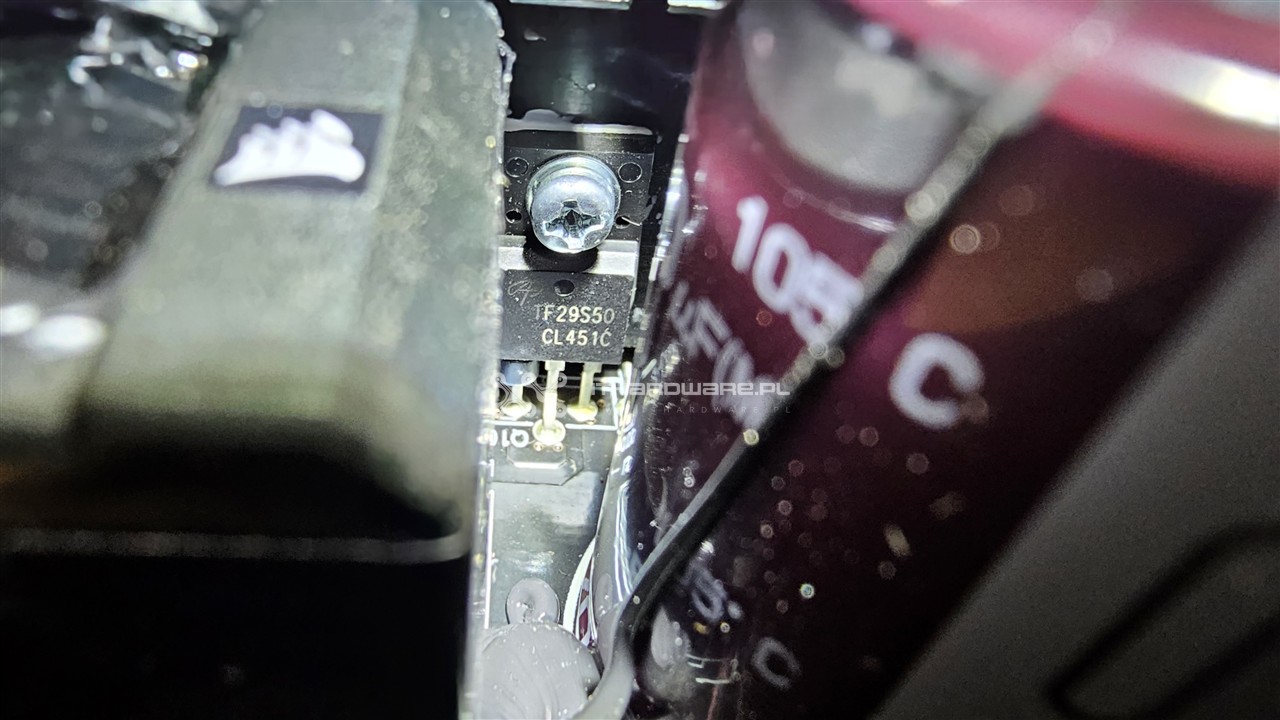

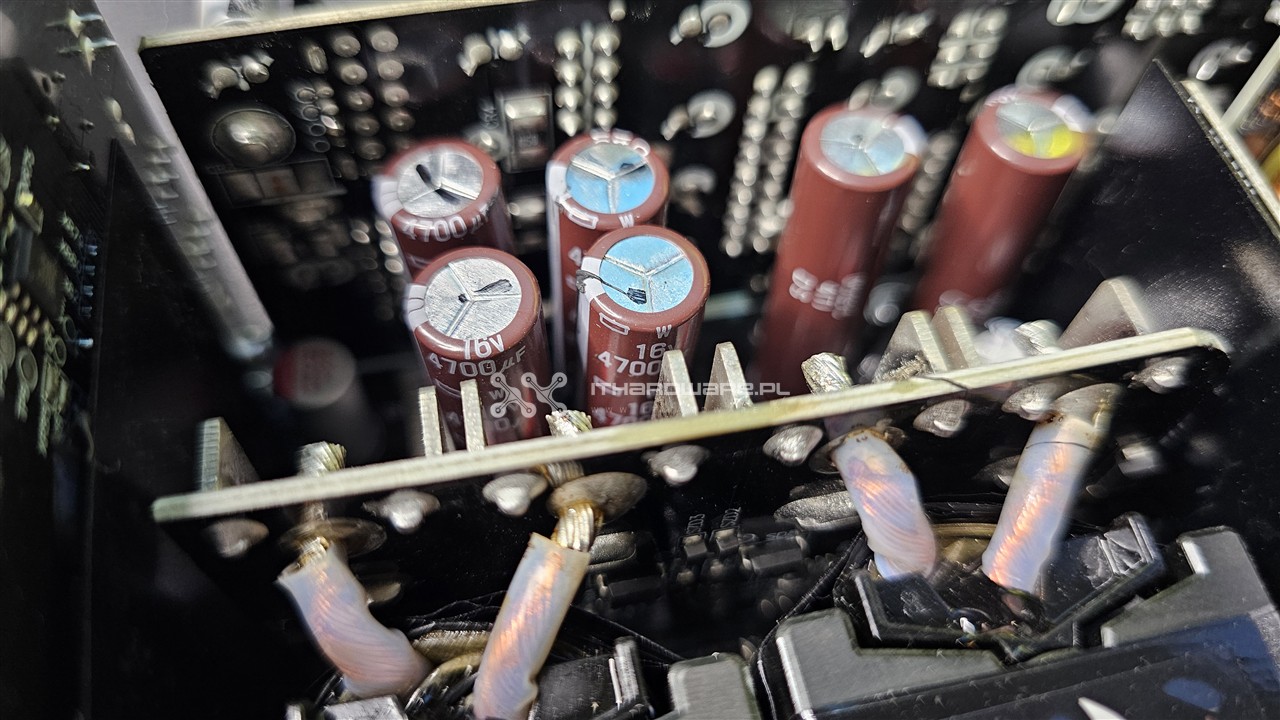

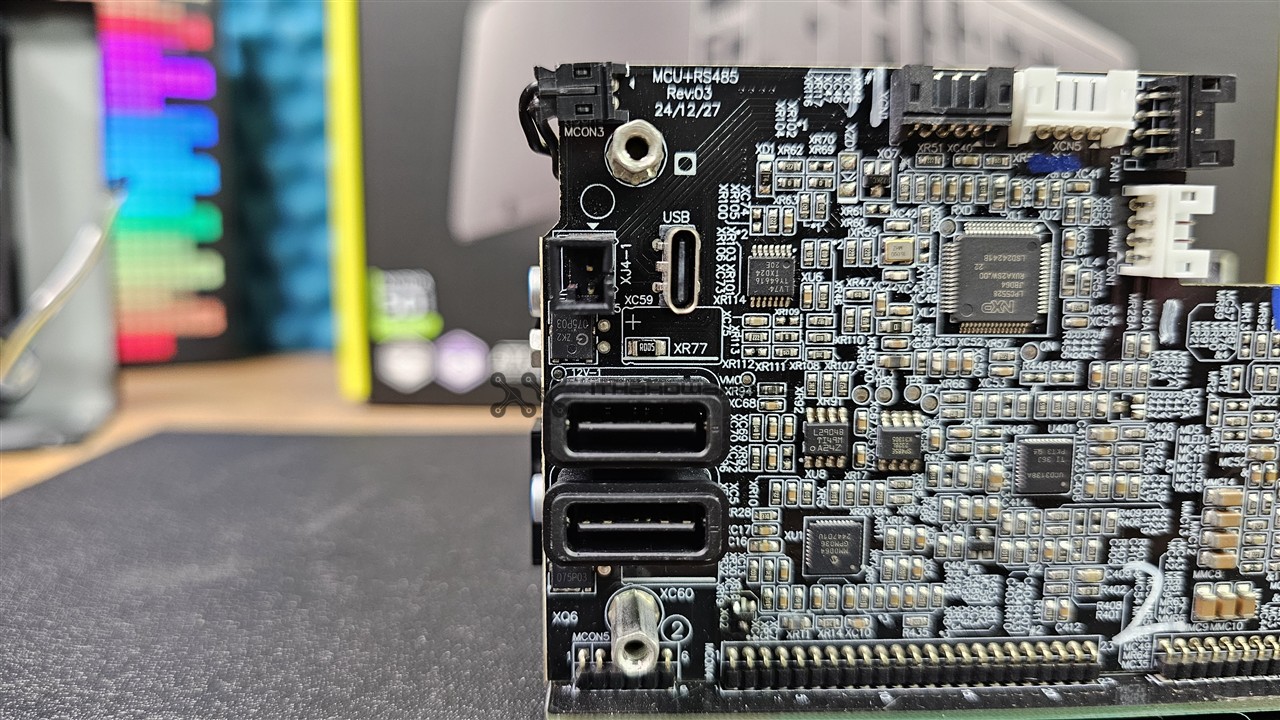

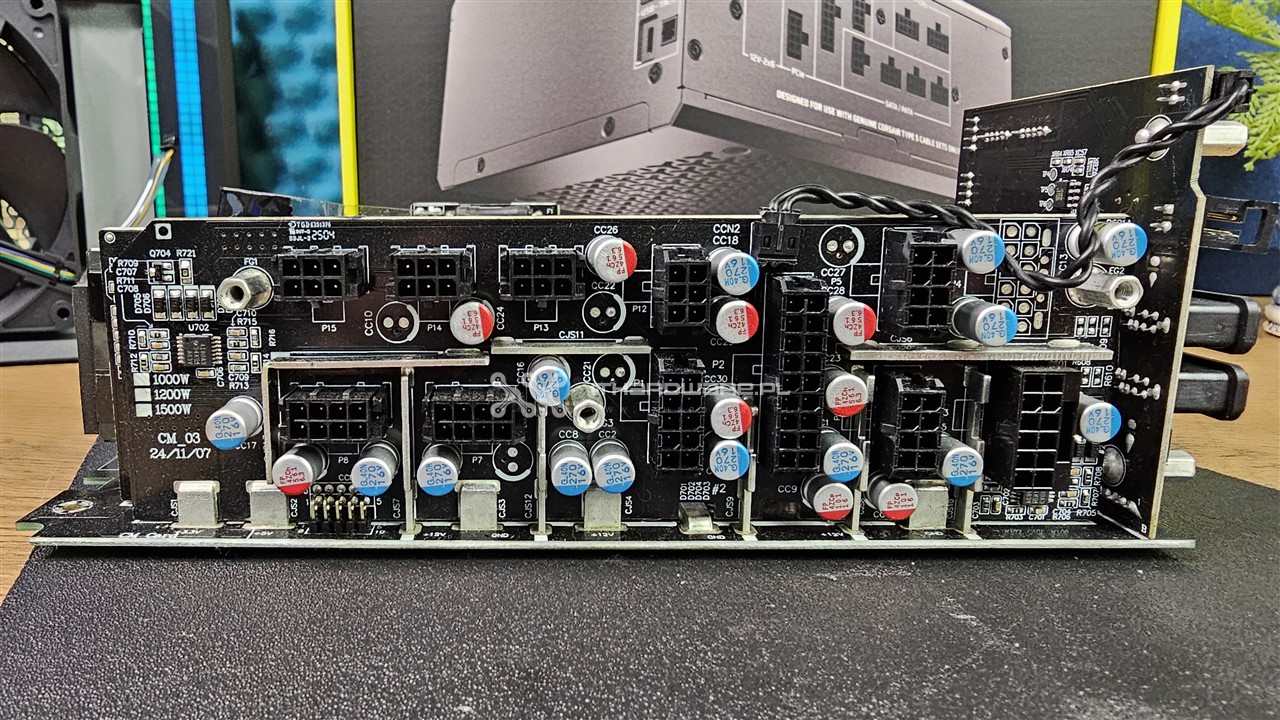

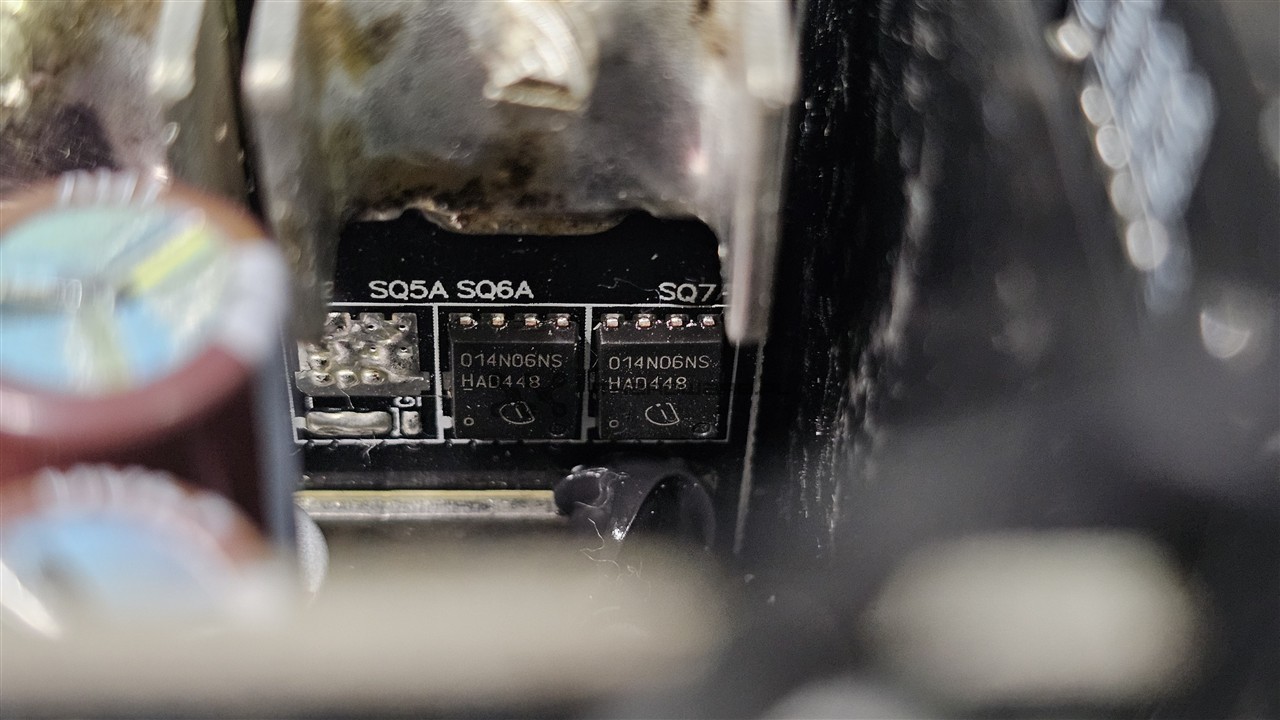

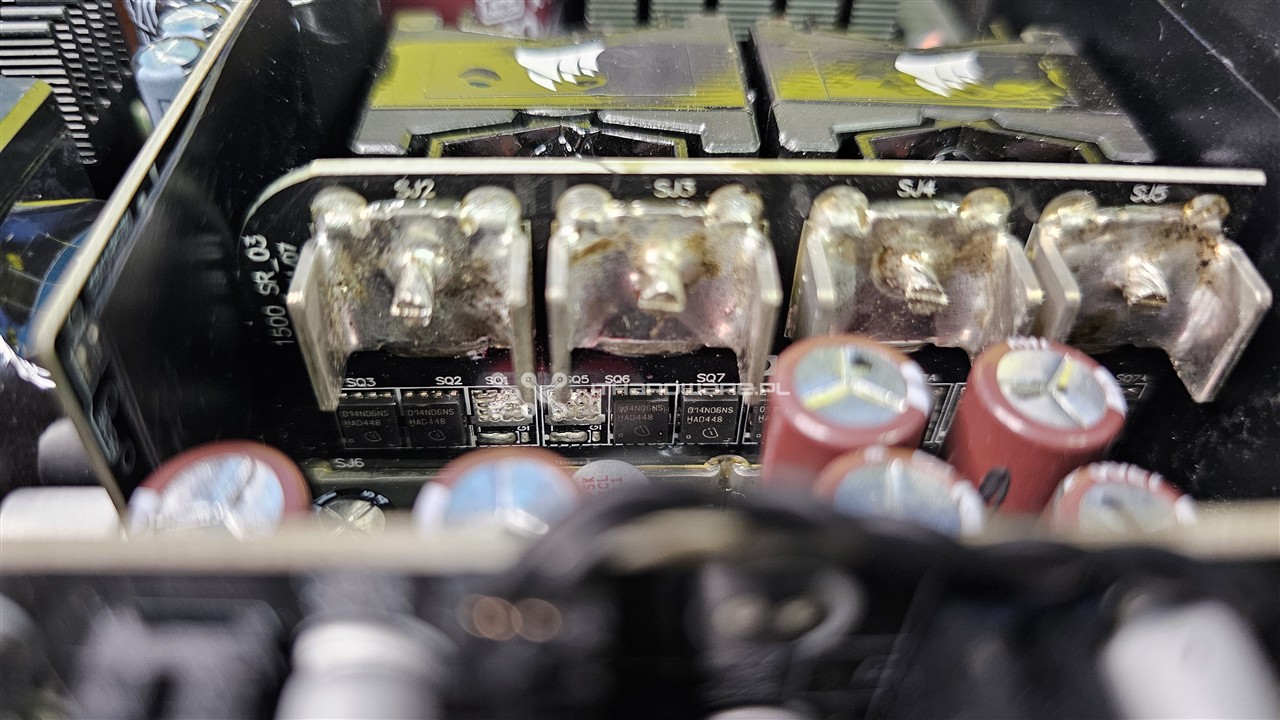

Pod filtrem EMI umieszczono mostki prostownicze oraz sekcję APFC z dwoma zabudowanymi cewkami APFC, a kondensatory wysokonapięciowe znajdują się bliżej górnej części. Dalej znajdują się elementy układu rezonansowego oraz tranzystory pełnego mostka współpracujące z transformatorami głównymi. Po stronie wtórnej znalazły się tranzystory synchronicznego prostownika, bateria kondensatorów elektrolitycznych i polimerowych oraz kolejny pionowy laminat z sekcją 5 VSB oraz przetwornicami DC-DC odpowiedzialnymi za linie +5 V i +3,3 V. Panel złączy okablowania zamontowano przy dolnej krawędzi płytki, natomiast sekcję odpowiedzialną za komunikację z ekosystemem iCUE LINK znajdziemy z tyłu PSU, czyli po prawej stronie. To solidny projekt, oparty na wysokiej jakości komponentach, co współgra z dziesięcioletnim okresem gwarancji.

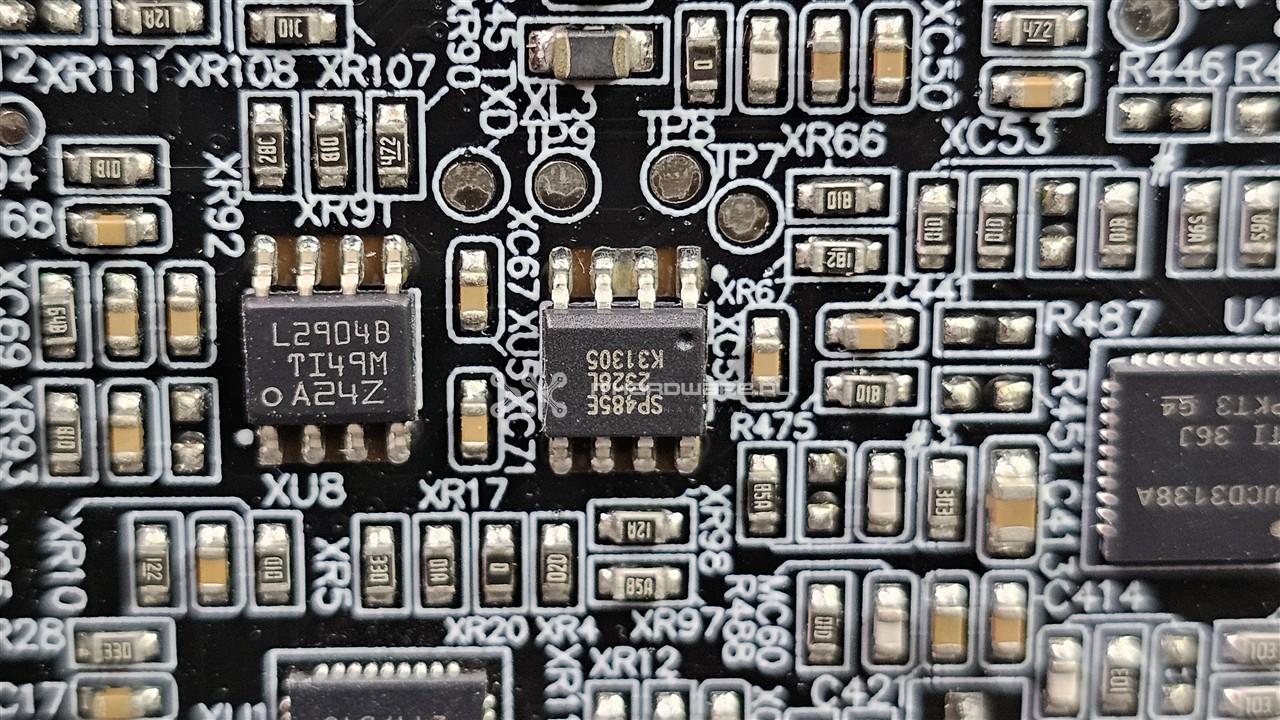

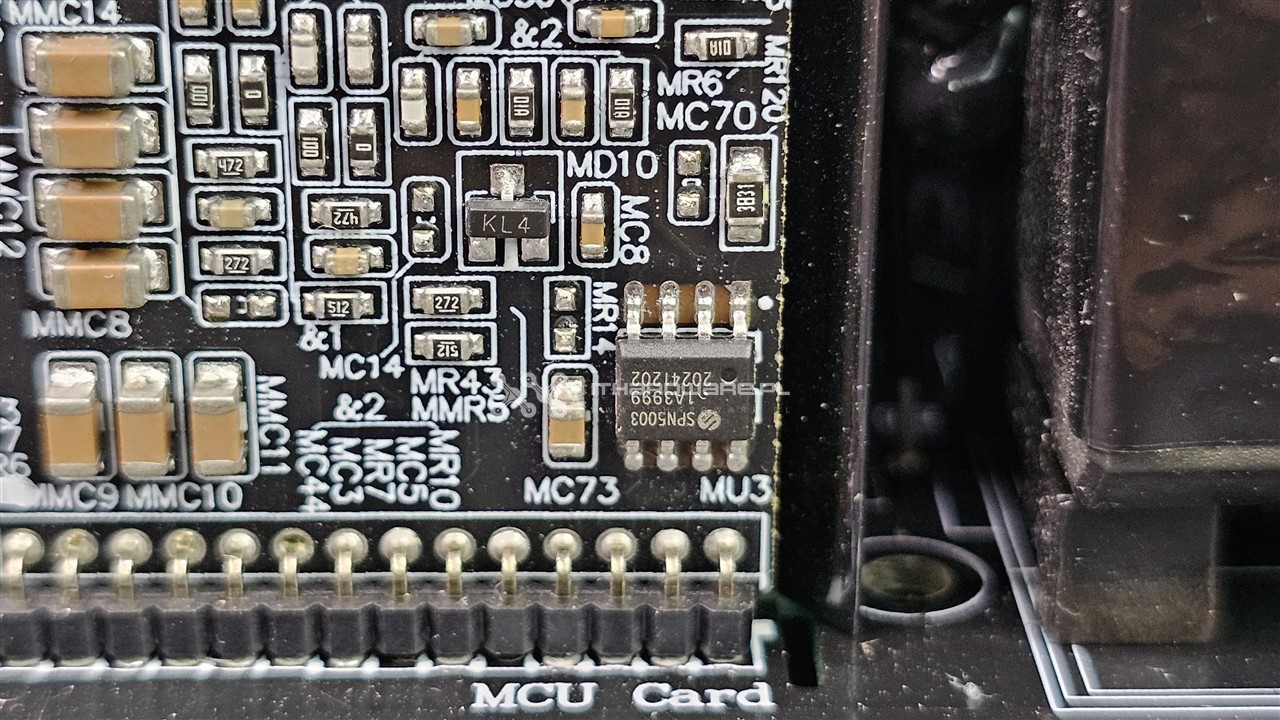

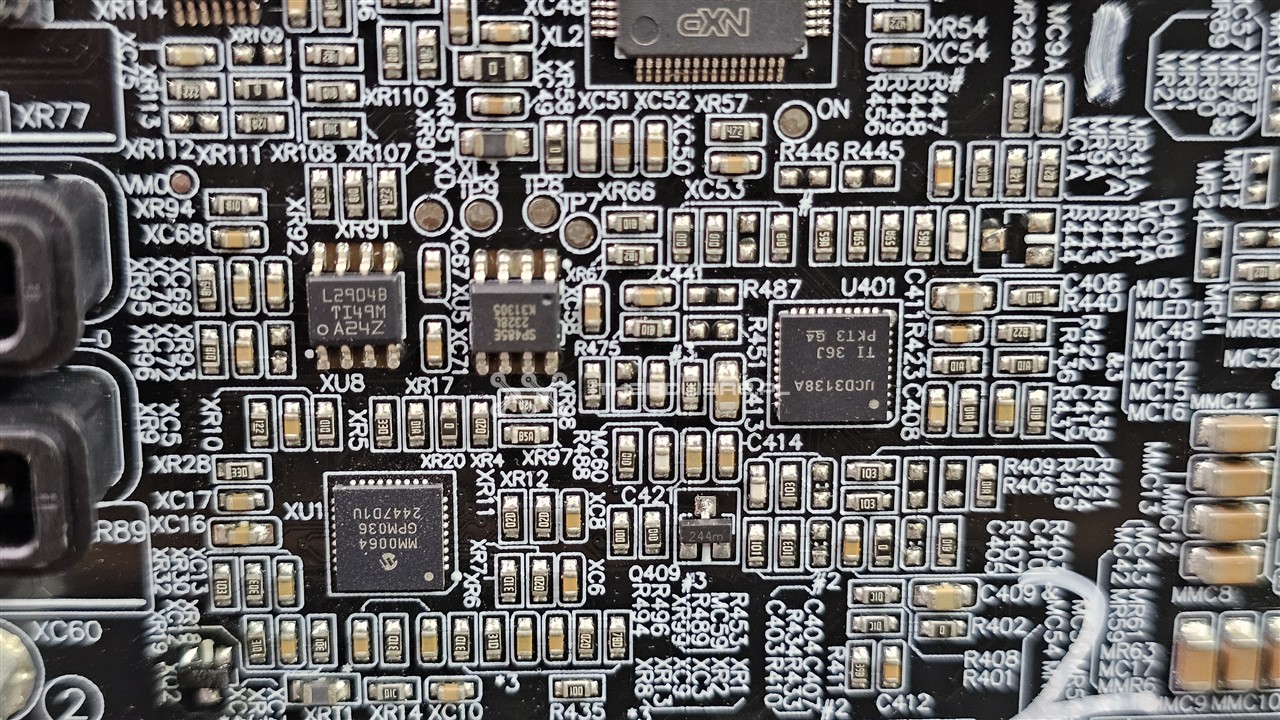

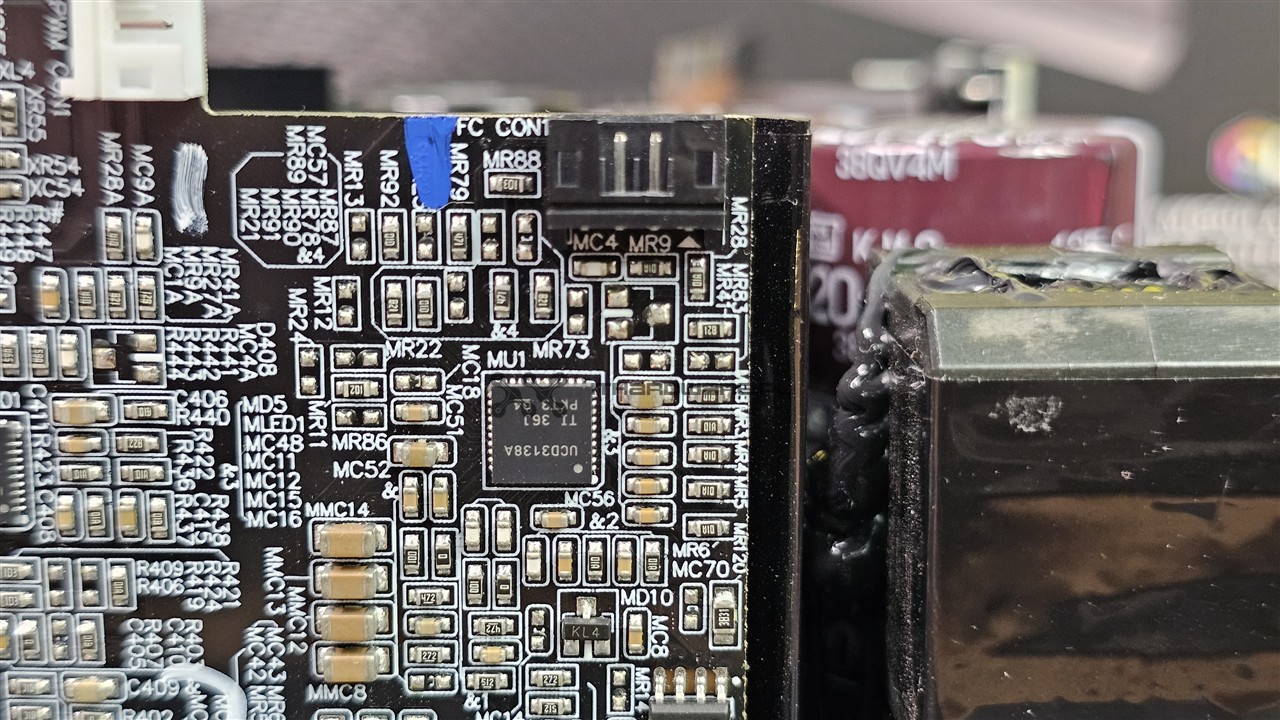

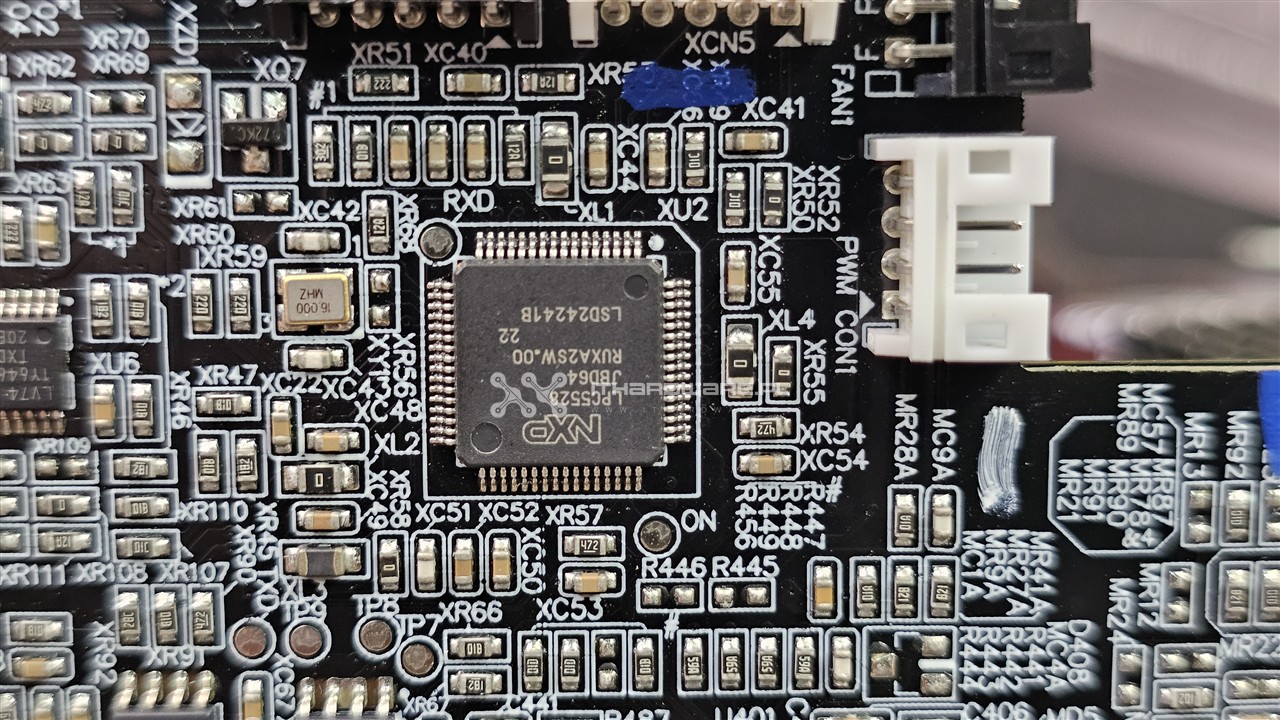

Lista komponentów potwierdza bardzo wysoką jakość zastosowanej elektroniki, w tym markowe tranzystory, kontrolery cyfrowe oraz japońskie kondensatory elektrolityczne i polimerowe.

Strona pierwotna:

Strona wtórna:
