Analiza wnętrza

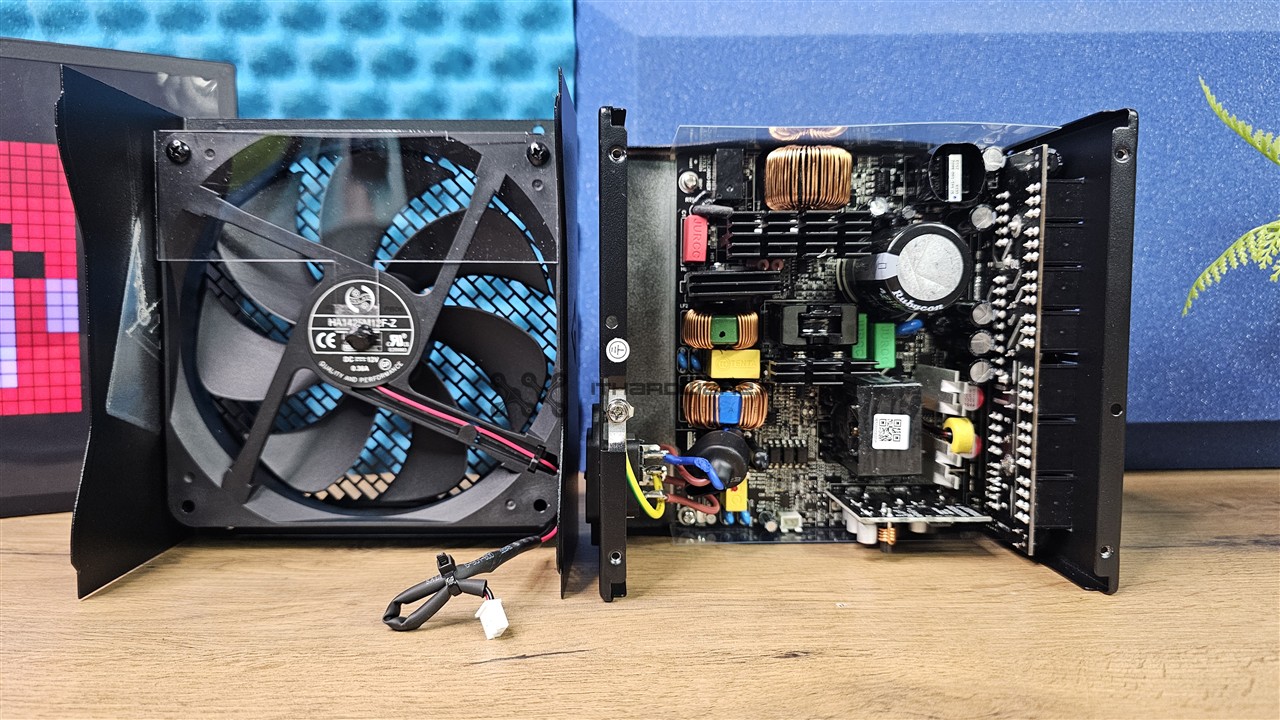

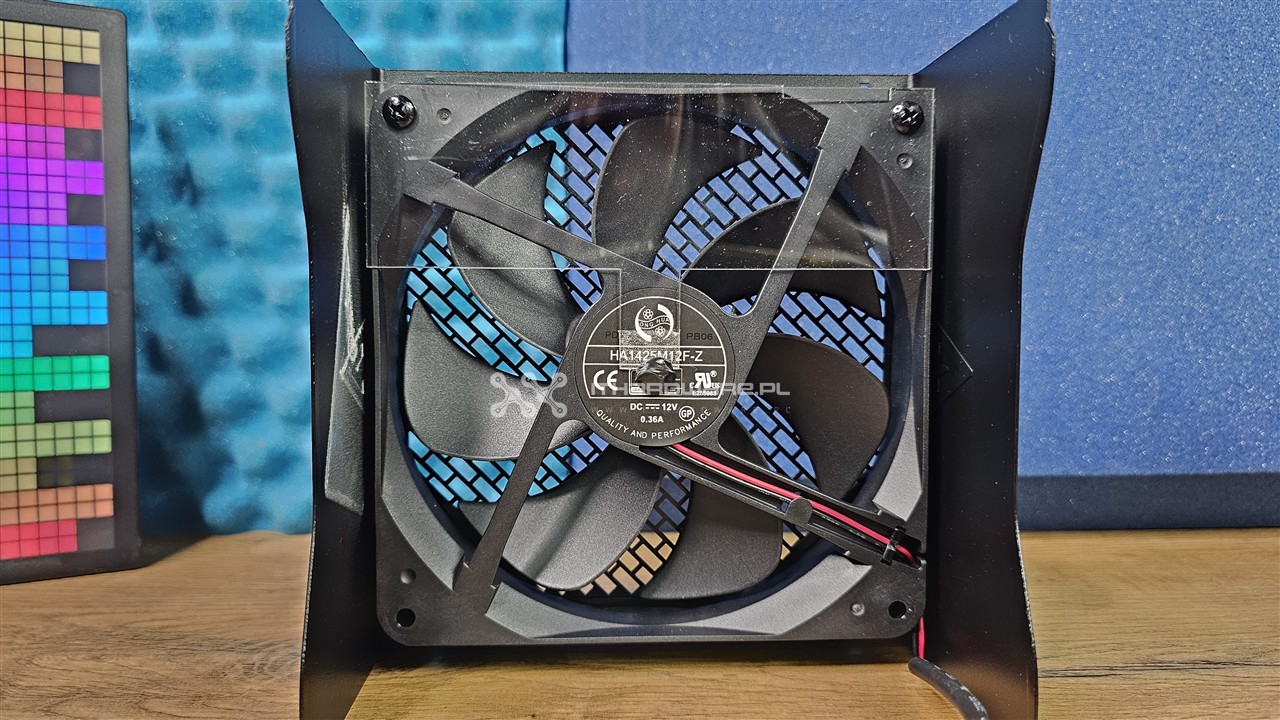

Za chłodzenie elektroniki odpowiada 140-milimetrowy wentylator Hong Hua z łożyskiem FDB, który charakteryzuje się wysoką kulturą pracy i dobrą trwałością. Maksymalna prędkość obrotowa wynosi około 1800 obr./min, a łopatki zaprojektowano w taki sposób, by zoptymalizować przepływ powietrza przy zachowaniu niskiego poziomu hałasu.

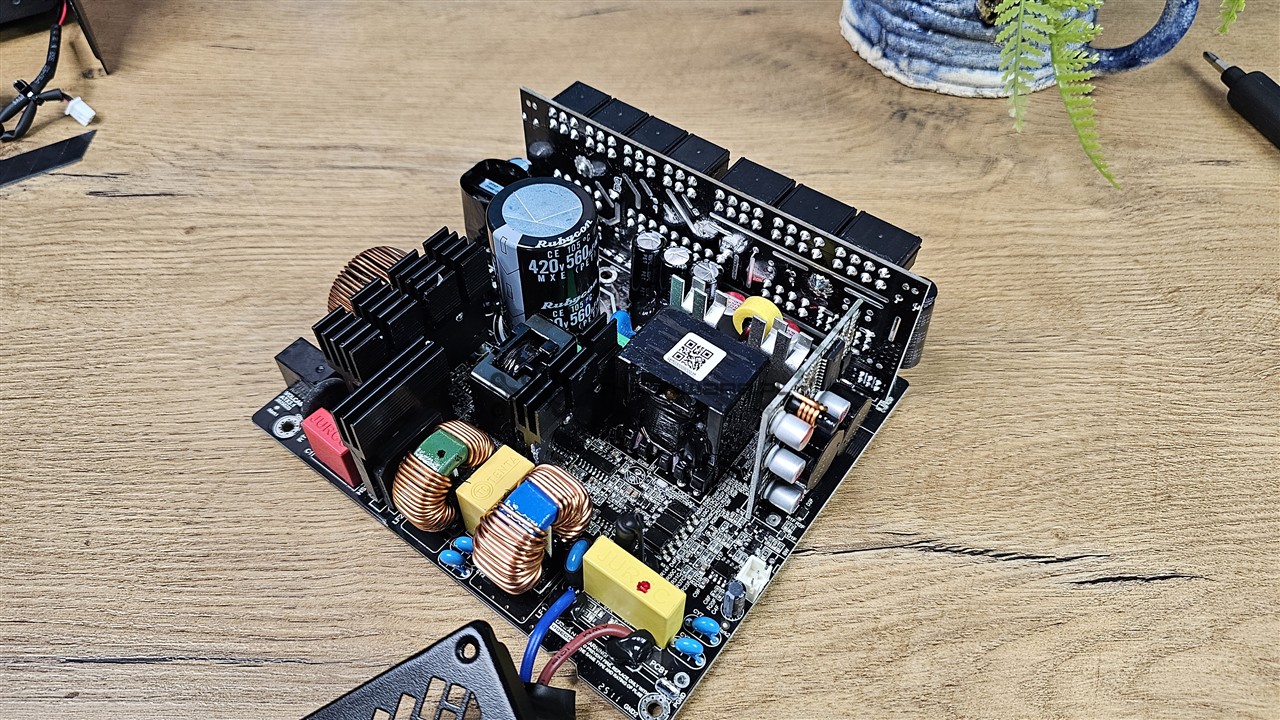

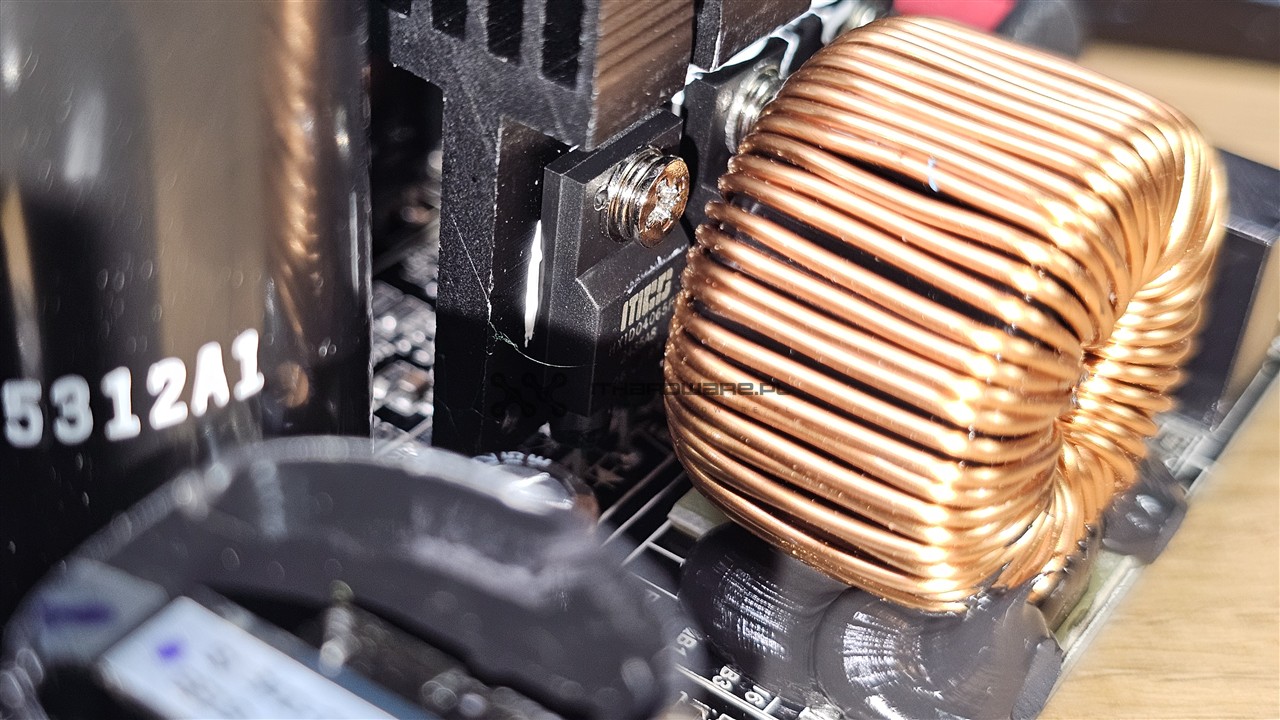

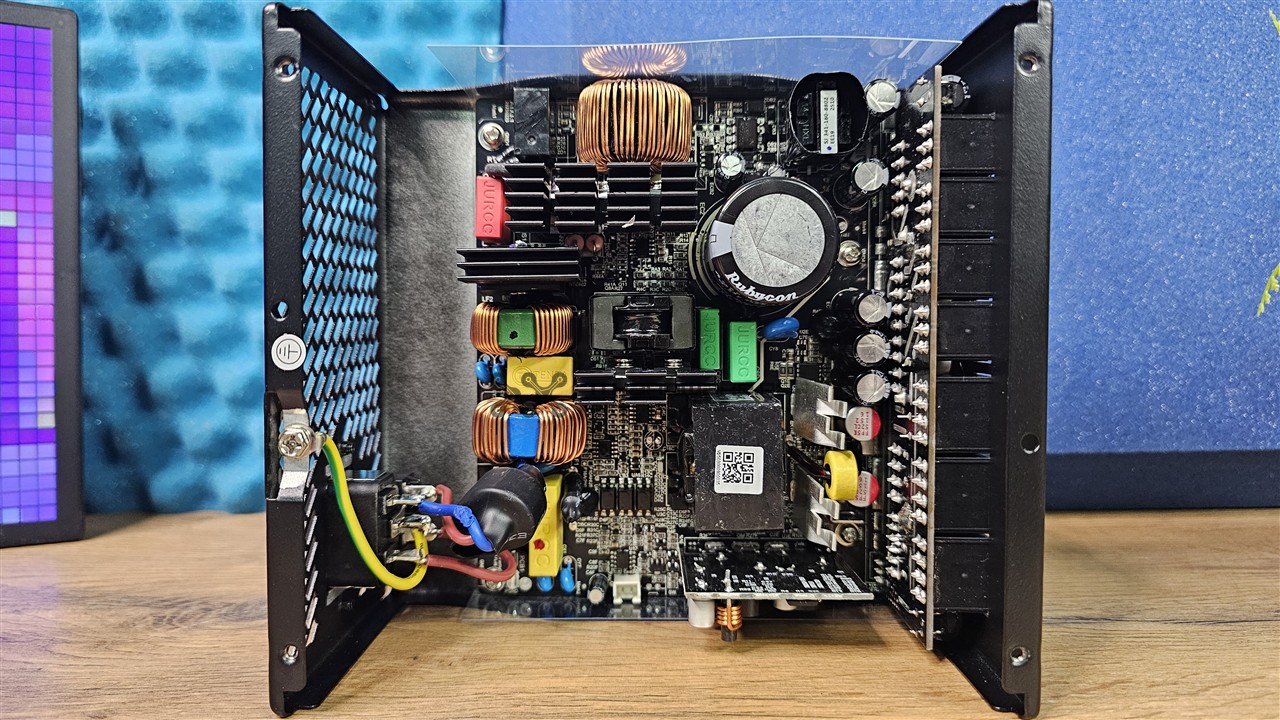

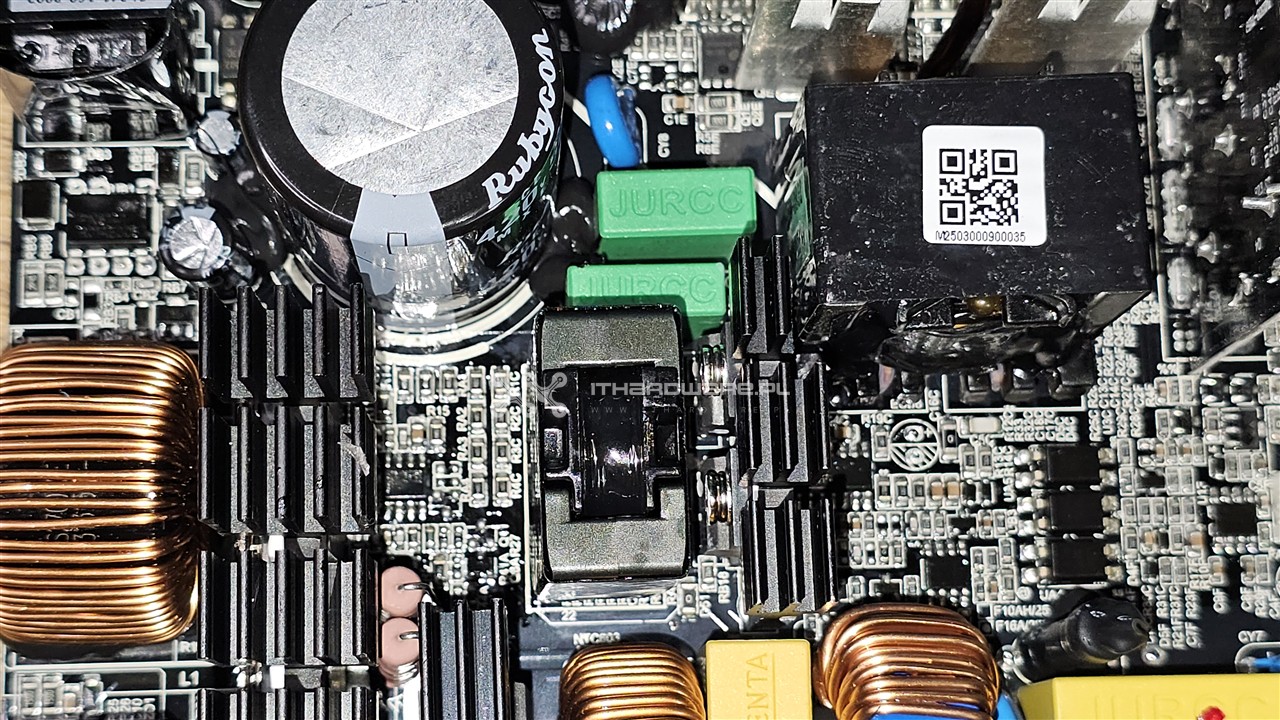

Wnętrze Modecom Volcano HEX 750 W Gold zaprojektowano w oparciu o klasyczny układ z topologią półmostka z przetwornicą rezonansową LLC i konwersją DC-DC. Platforma pochodzi od producenta Jiumeng Electronics, znanego również z realizacji konstrukcji dla marki Zalman, co tłumaczy zbliżony układ sekcji oraz charakterystyczne rozmieszczenie komponentów. Sekcje zasilania rozmieszczono w logiczny sposób – elementy najbardziej nagrzewające się, jak układ korekcji współczynnika mocy (APFC) oraz tranzystory kluczujące, znalazły się w osi głównego przepływu powietrza. Po lewej stronie umieszczono filtr EMI, mostki prostownicze i cewki APFC, natomiast w centralnej części widoczny jest transformator główny oraz kondensator filtrujący napięcie sieciowe. Montaż wykonano bardzo starannie, a prowadzenie przewodów i izolacja elementów stoją na wysokim poziomie, co dobrze świadczy o kulturze produkcji tej jednostki.

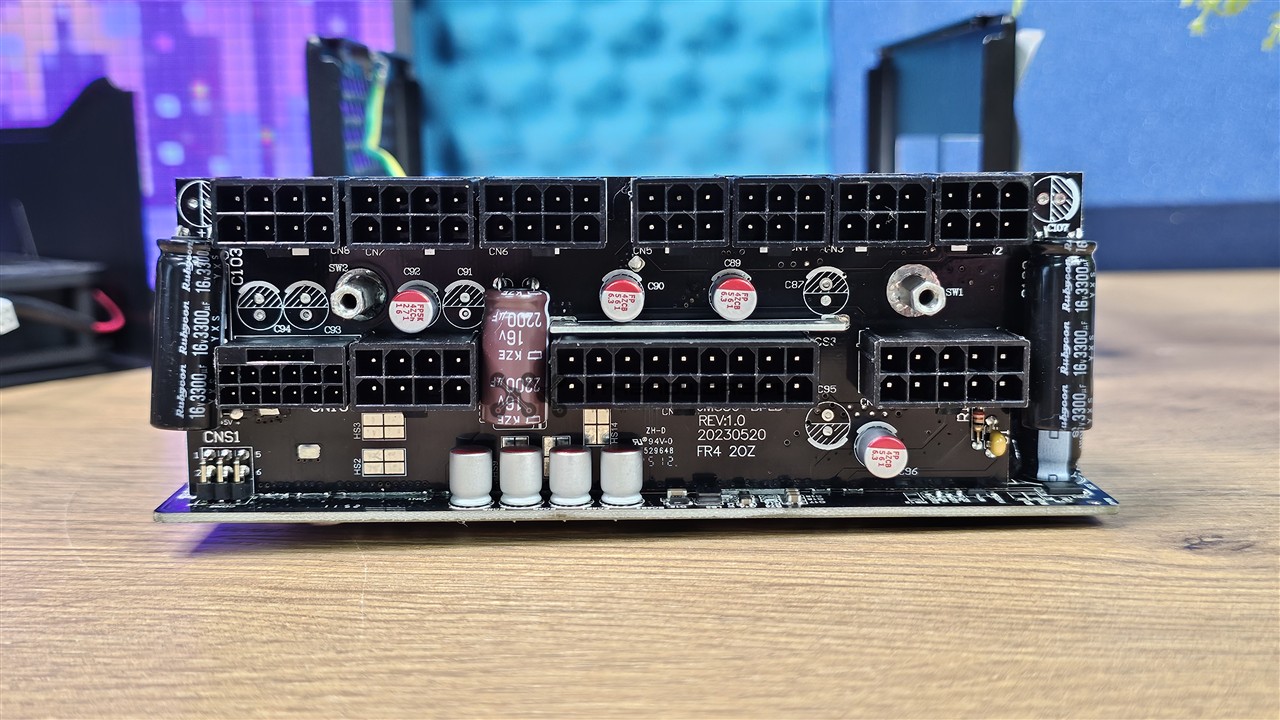

Po stronie wtórnej znalazły się przetwornice DC-DC oraz sekcja synchronicznego prostowania dla linii +12 V. Na osobnej pionowej płytce umieszczono układ modularnego okablowania z dodatkowymi kondensatorami filtrującymi. Radiatory o zwiększonej pojemności cieplnej pokryto czarną powłoką, co poprawia efektywność odprowadzania ciepła. Ogólna jakość montażu, spasowanie elementów oraz czystość lutów stoją na bardzo dobrym poziomie. Volcano HEX 750 W Gold prezentuje standard wykonania spotykany w konstrukcjach klasy średniej-wyższej, a układ chłodzenia powinien bez problemu poradzić sobie z długotrwałym obciążeniem pełną mocą.
Lista komponentów potwierdza wysoką jakość zastosowanej elektroniki. W konstrukcji wykorzystano mniej znane, ale solidne półprzewodniki oraz sprawdzone kontrolery, natomiast na szczególne wyróżnienie zasługuje dobór kondensatorów – japońskie Rubycon w roli elektrolitycznych oraz FPCAP jako polimerowe.
Strona pierwotna:
Strona wtórna:
|
Modecom Volcano HEX 750 W Gold |
|
|---|---|
| Producent OEM | Jiumeng |
| Topologia | Półmost, LLC, SR + DC-DC |
| Strona pierwotna | |

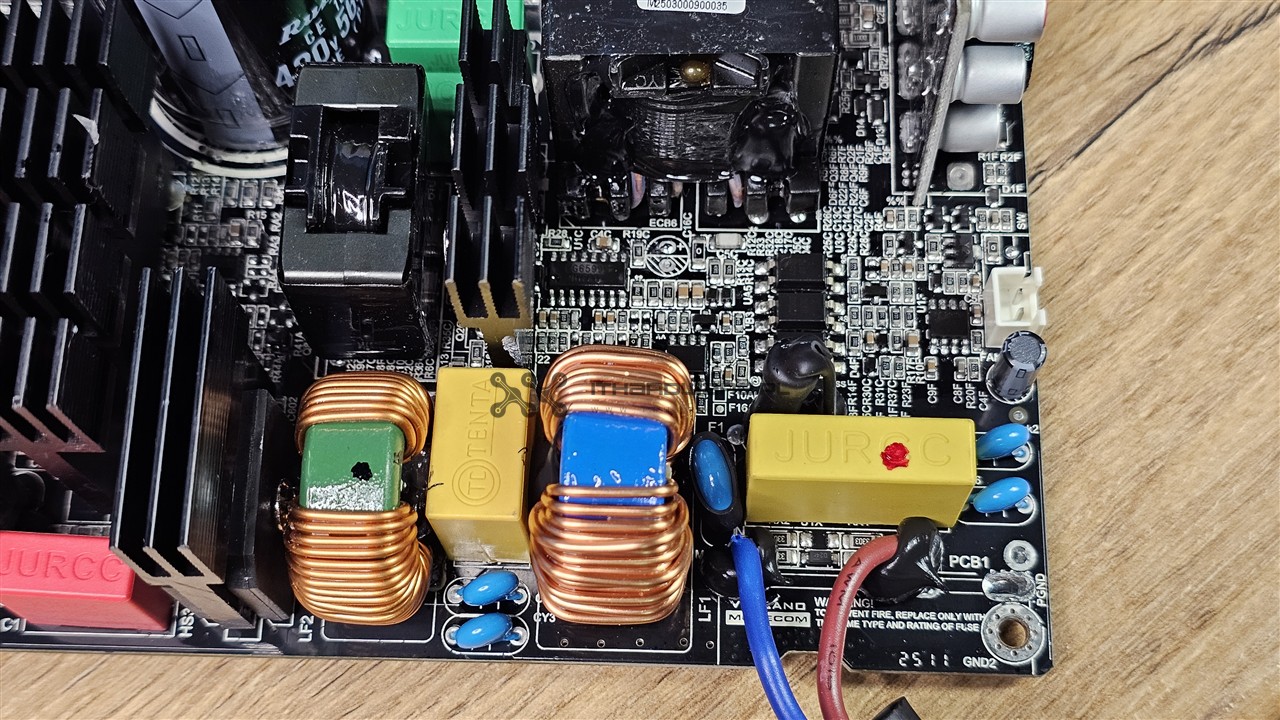

| Filtr EMI | 4 x Y cap, 2 x X cap, 2 x dławik CM, 1 x MOV |

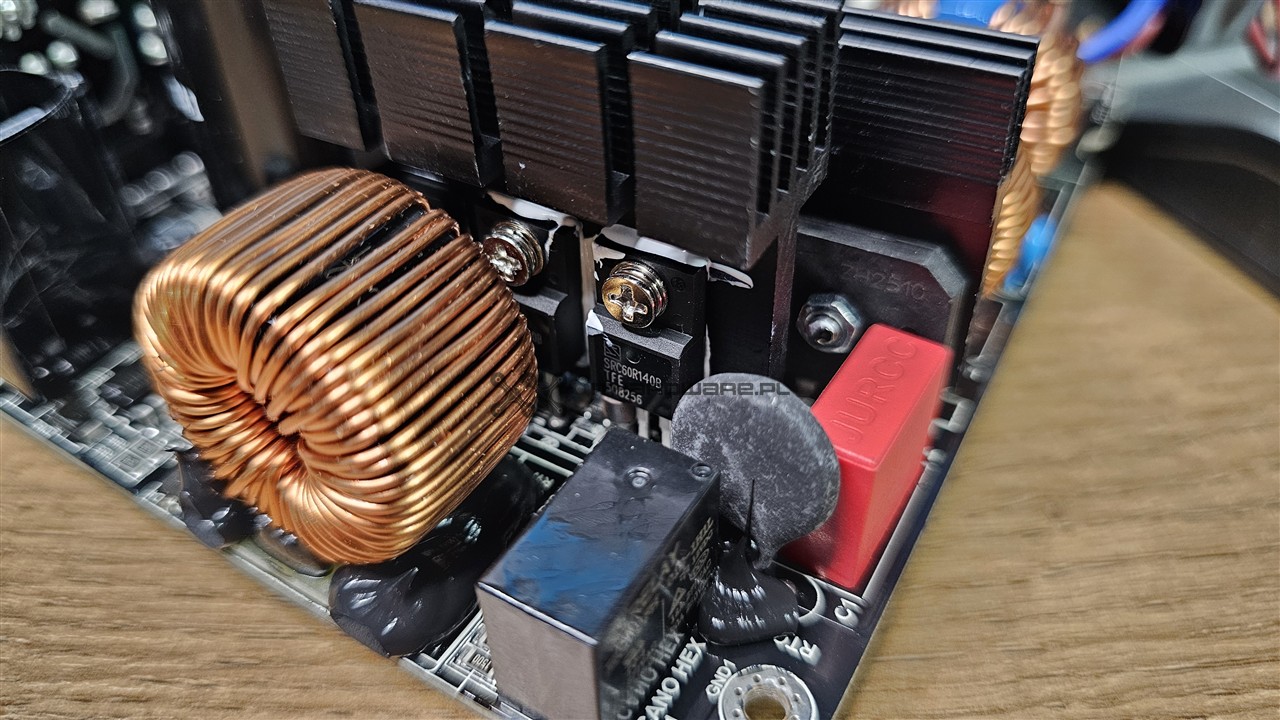

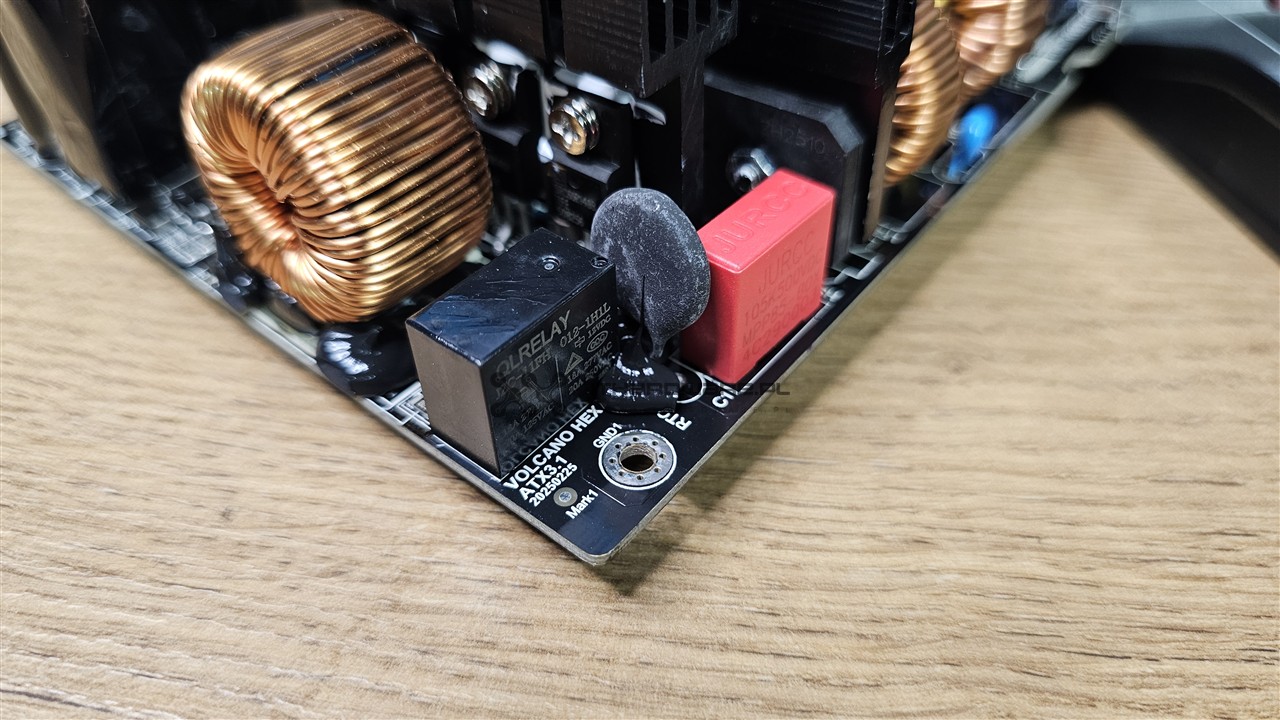

| Zabezpieczenie przed prądami rozruchowymi | NTC Thermistor MF73T-1 10/7 (10 Ω) + przekaźnik obejściowy |

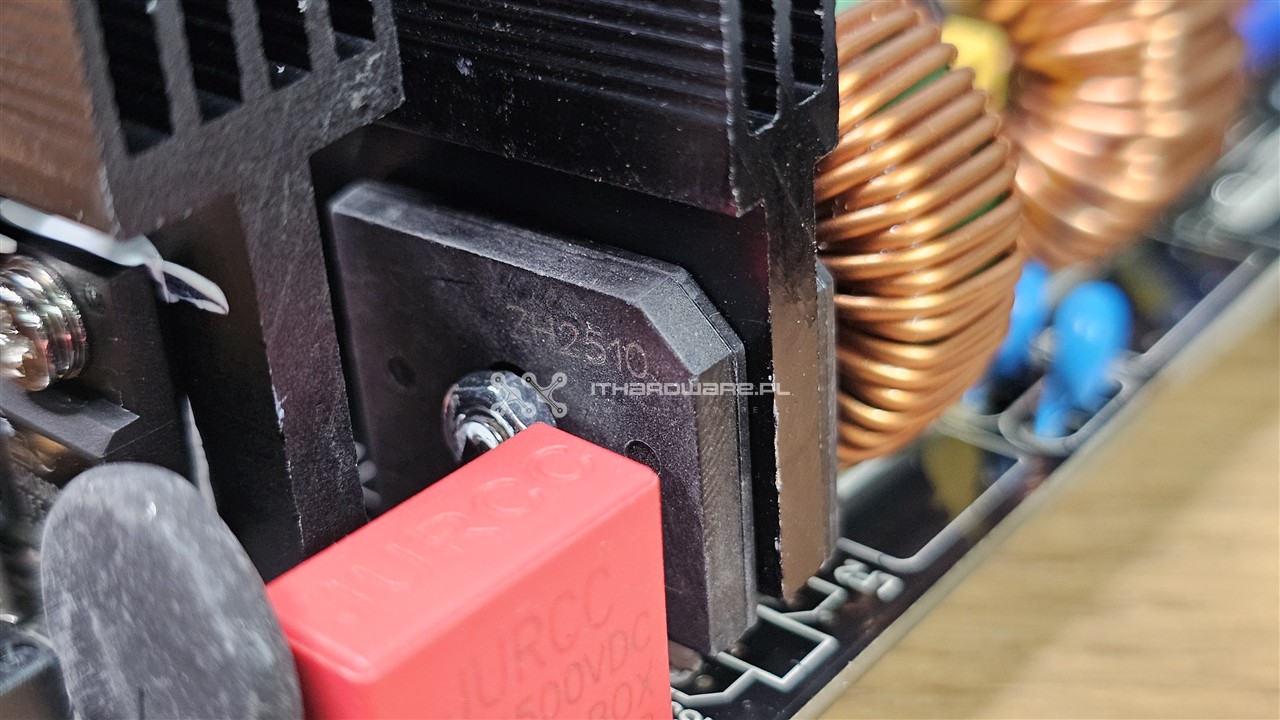

| Mostki prostownicze | 2 x GBU2510 (600 V, 25 A @ 100 °C) |
| Tranzystory APFC | 2 x Sanrise Tech SRC60R140B (600 V, 11,2 A @ 125 °C, Rds(on): 140 mΩ) |
| Dioda podnosząca napięcie APFC | 1 x ITCS HX1D04065F (650 V, 4 A ) |

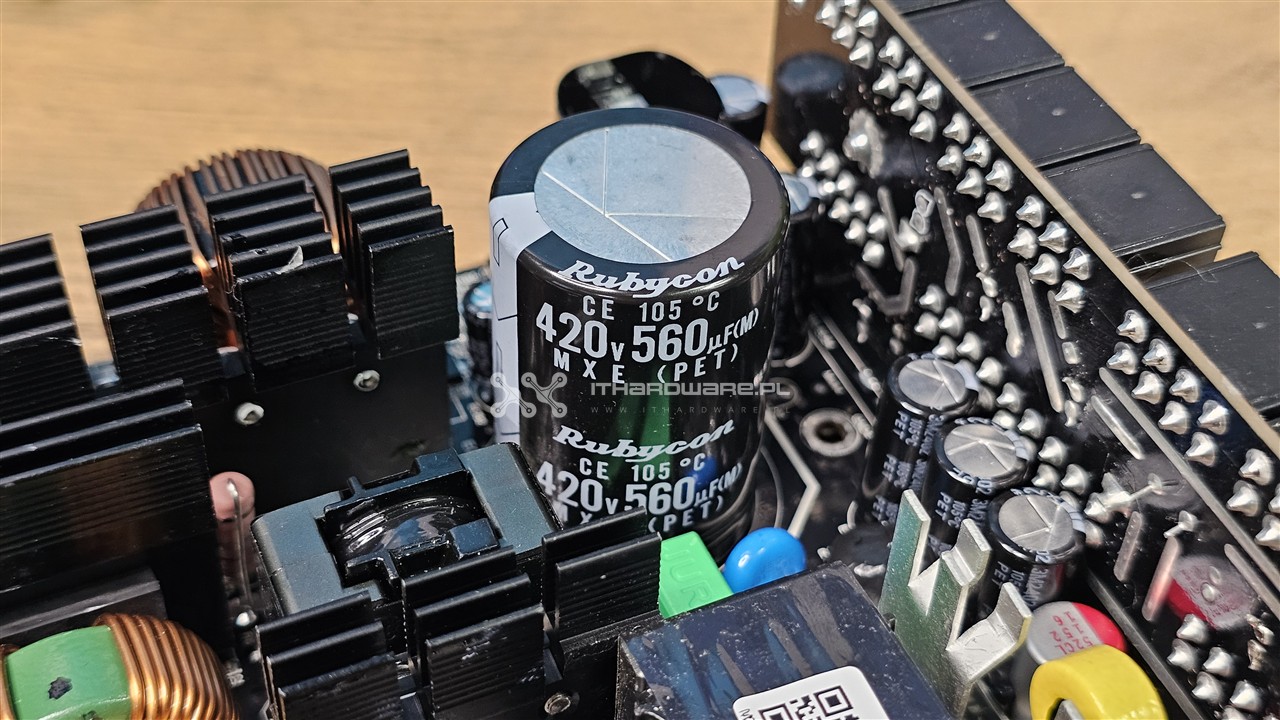

| Kondensator główny | 1 x Nichicon (450 V, 560 µF, 2000 h @ 105 °C, seria GM(M)) |

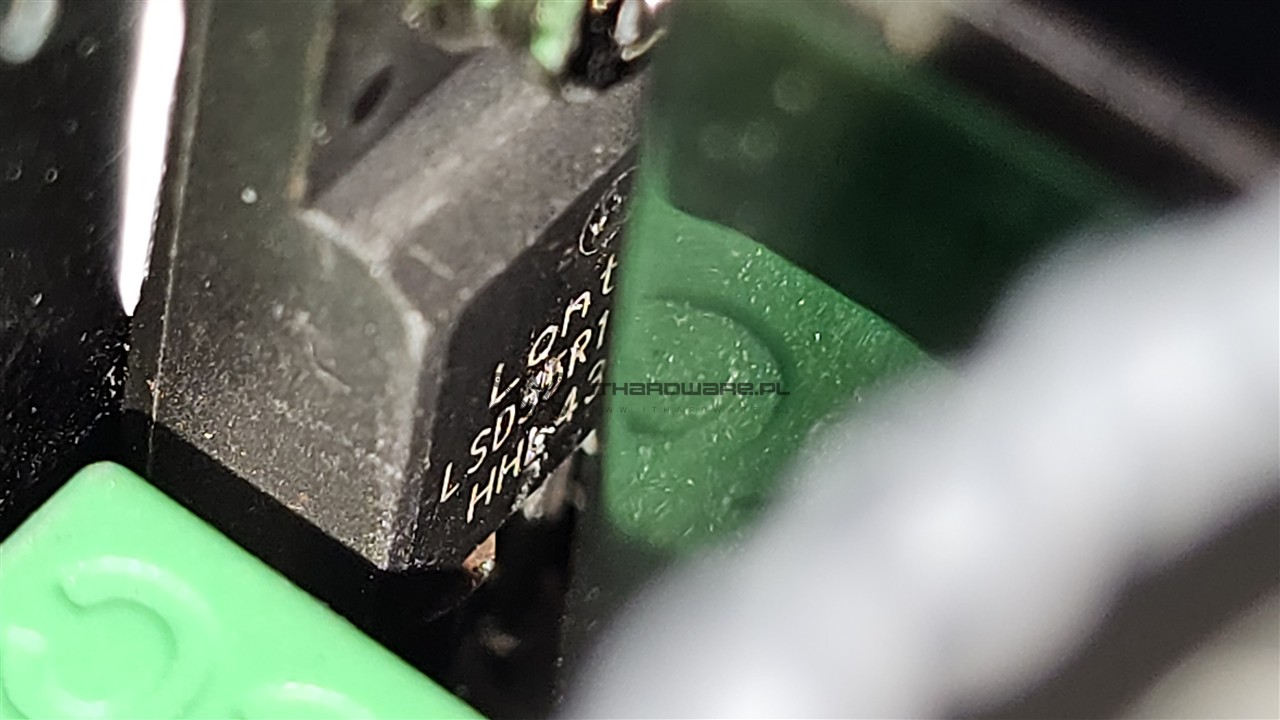

| Tranzystory kluczujące (Half-Bridge) | 2 x Lonten LSD55R140GF (550 V, 6,3 A @ 100 °C, Rds(on): 0,14 Ω) |

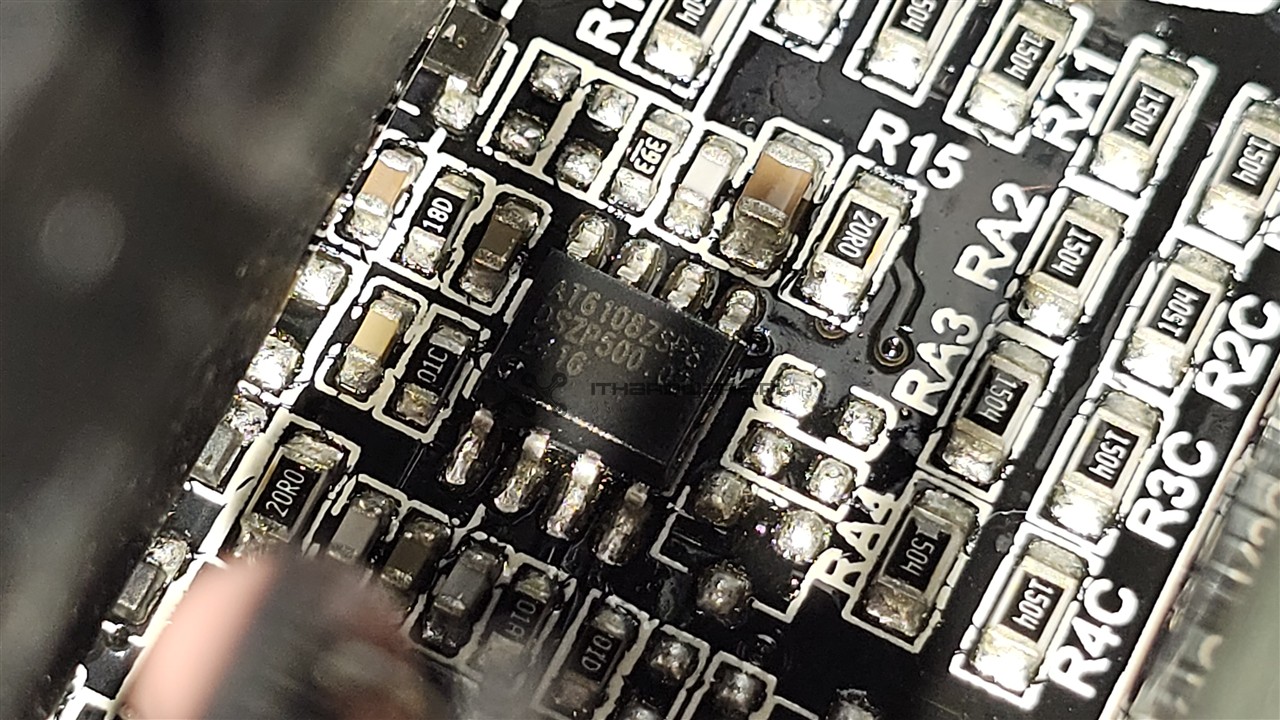

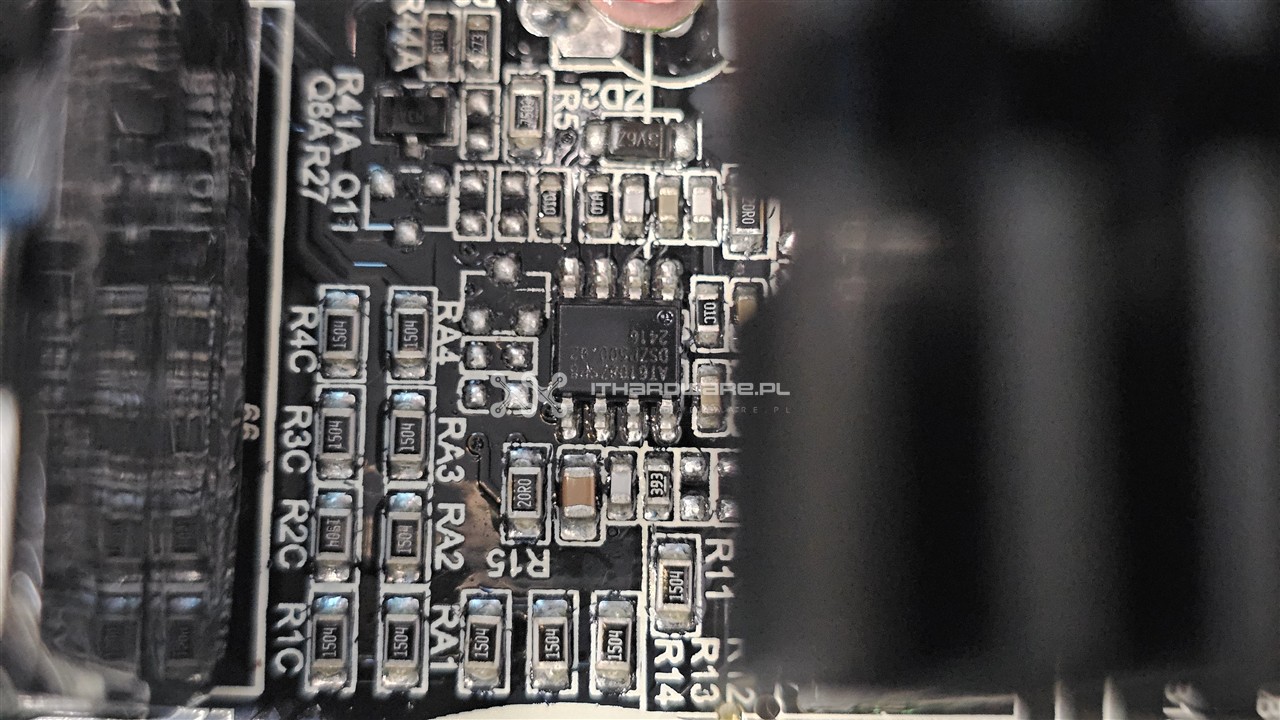

| Kontroler APFC | Aplus Tek AT6108ZSP8 |

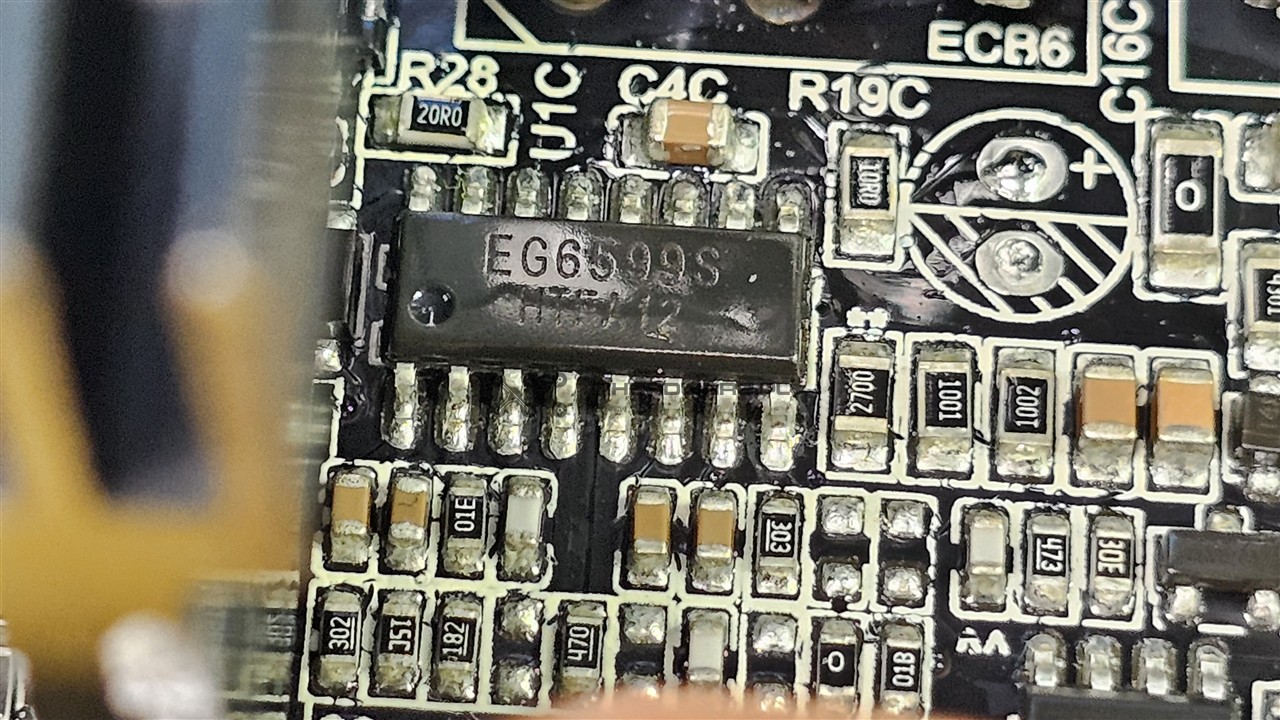

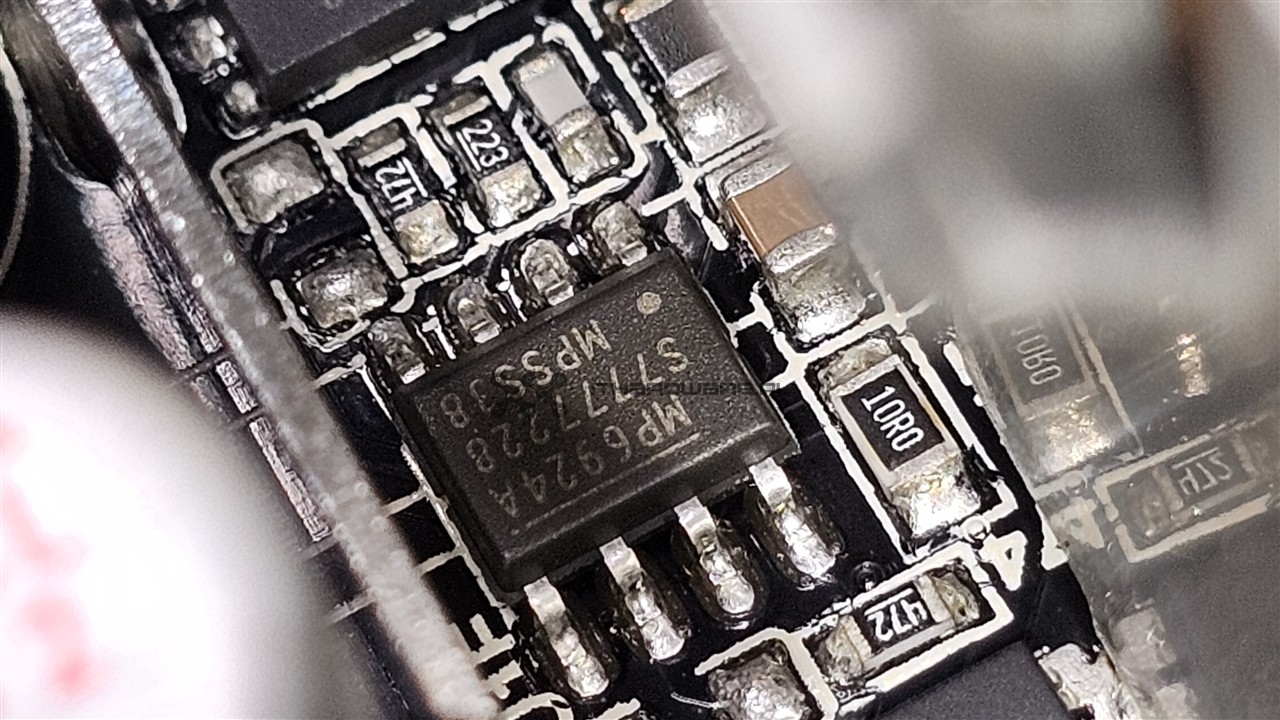

| Kontroler rezonansowy LLC | EGmicro EG6599S |
| Strona wtórna | |
| Tranzystory prostownika 12 V | 4 x Maple Semi SLM160N04G |

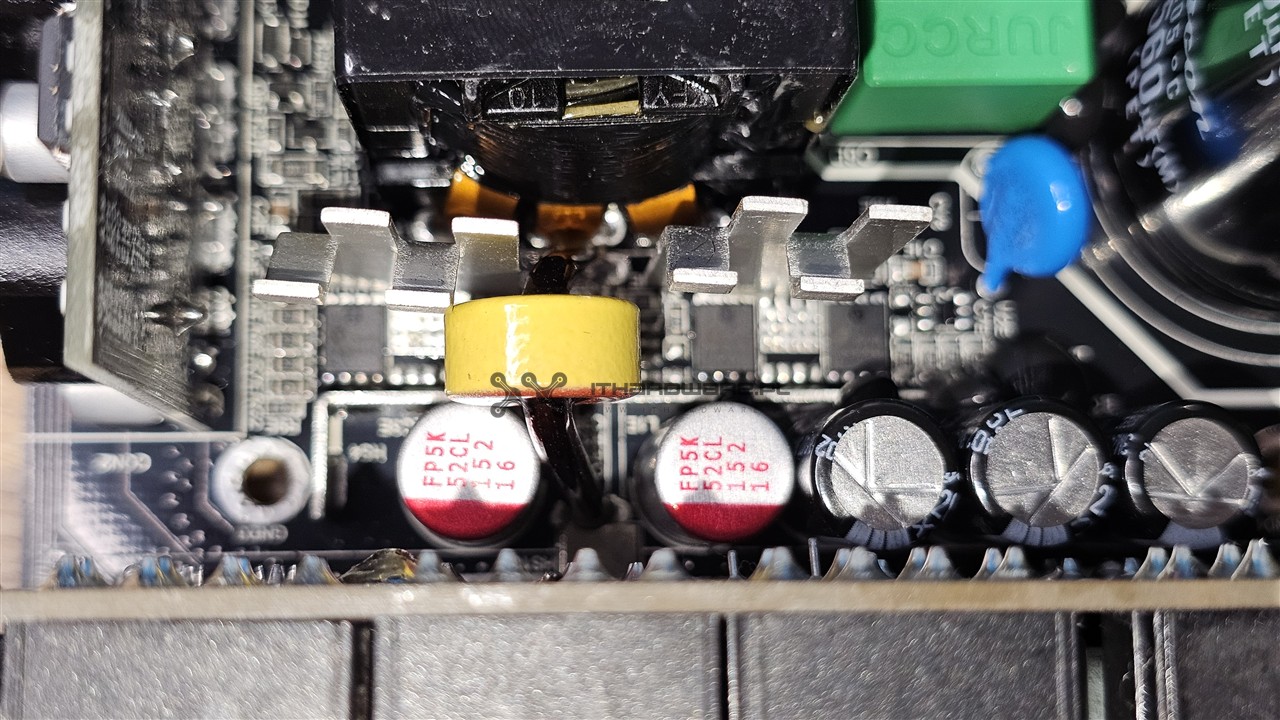

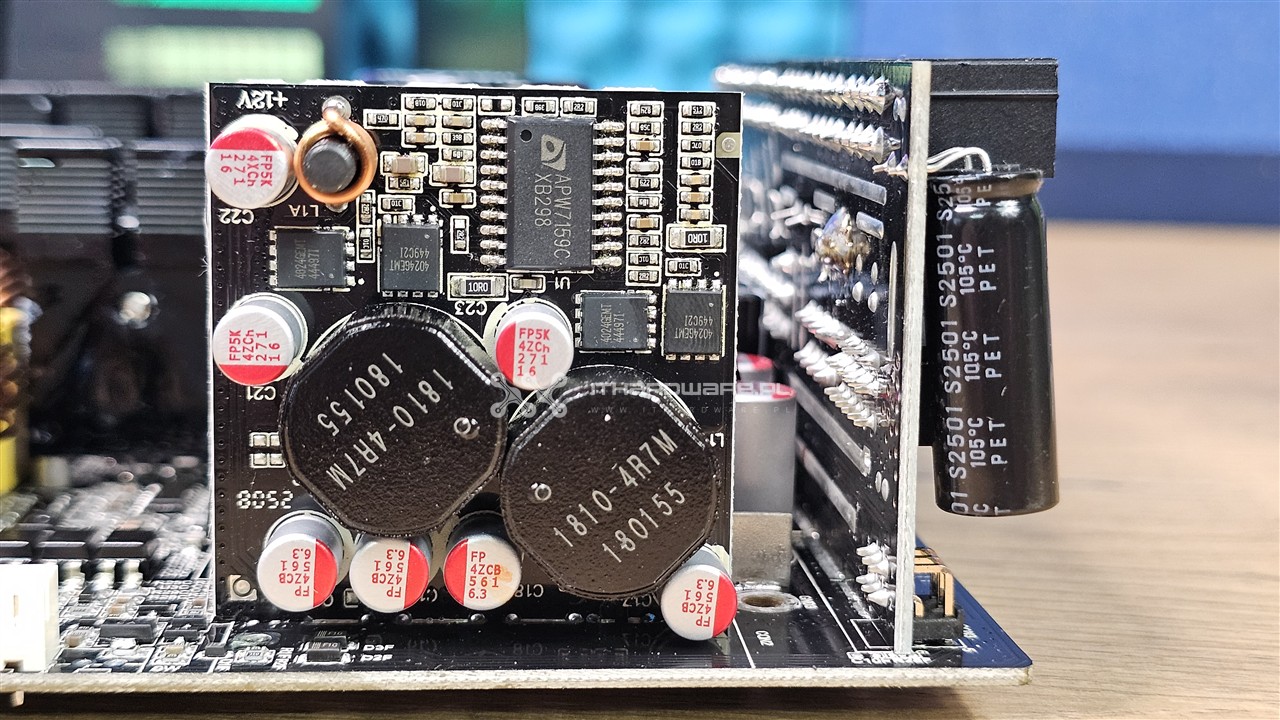

| DC-DC (5 V & 3,3 V) | 4 x Advanced Power AP4024GEMT (30 V, 60 A @ 25 °C, Rds(on): 4,5 mΩ) + ANPEC APW7159C |

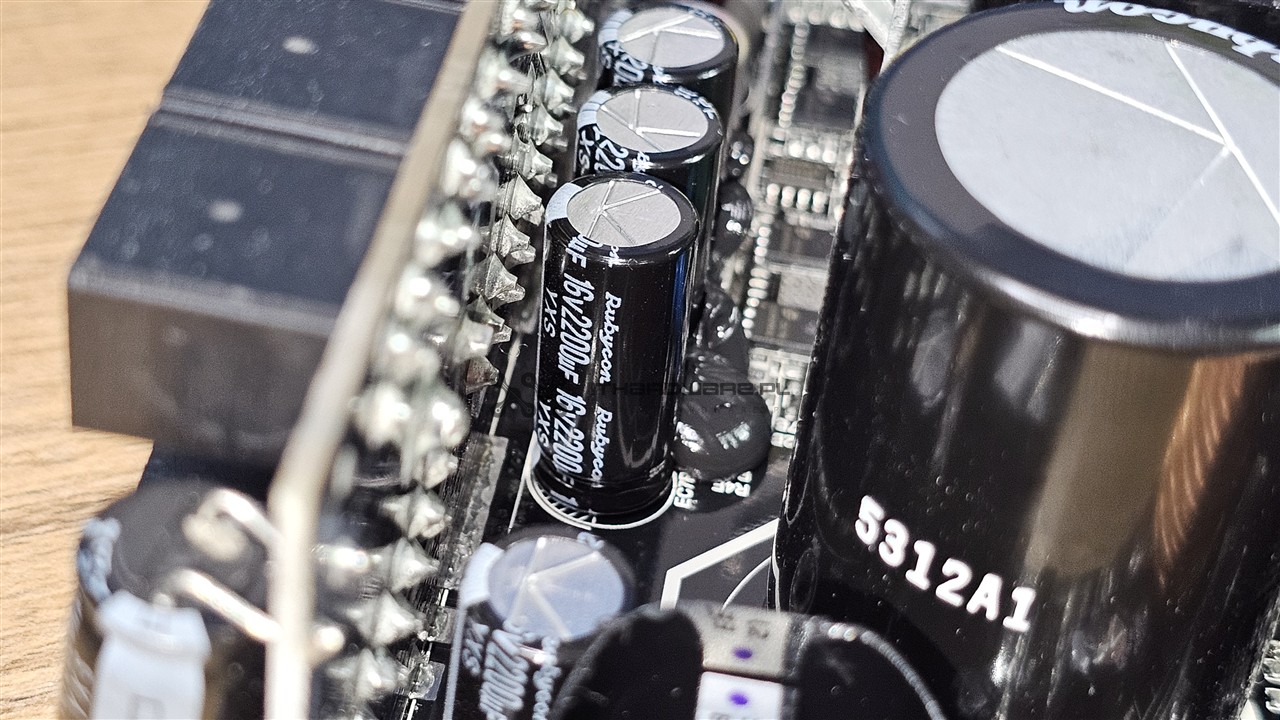

| Kondensatory filtrujące | Elektrolityczne:Rubycon YXS (4 000–10 000 h, 105 °C), Rubycon ZLH (6 000–10 000 h, 105 °C), Rubycon YXF (2 000–10 000 h, 105 °C) Polimerowe: FPCAP (105 °C) |

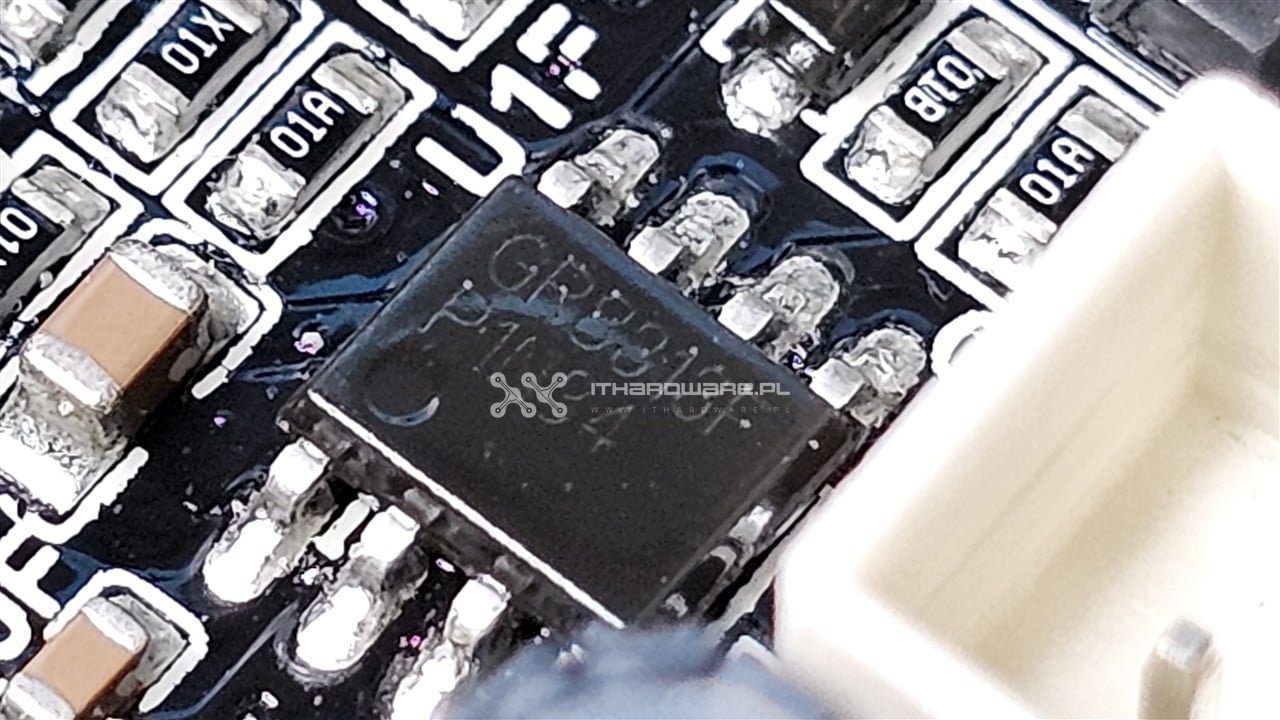

| Układ nadzoru (Supervisor IC) | Grenergy GR8313F (OVP, UVP, PG) |
| Układ chłodzenia / wentylator | Hong Hua HA1425M12F-Z (140 mm, 12 V, 0,36 A, Fluid Dynamic Bearing) |
| Obwód 5VSB | |
| Dioda / kontroler | SB1045L (45 V, 10 A) + Chipown PN8141 |

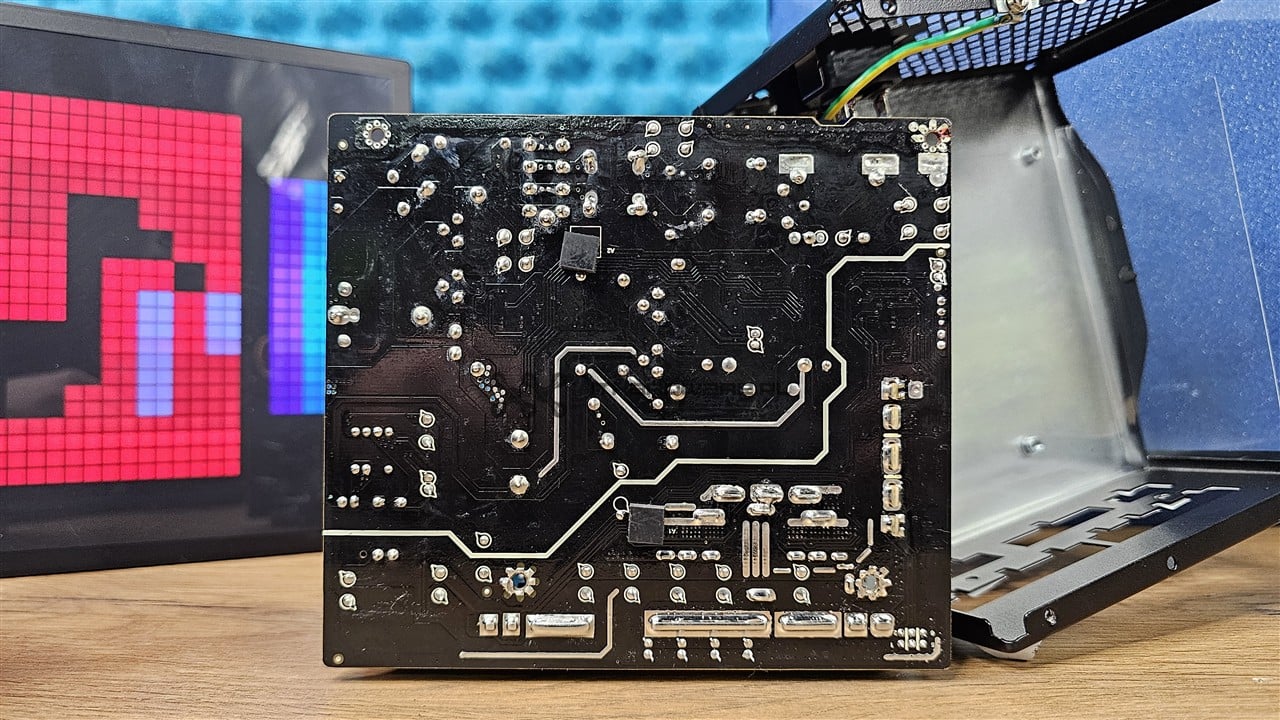

Jakość lutowania jest dobra, nie mam zastrzeżeń.
