Test Modecom Volcano HEX 750 W Gold. Zasilacz z certyfikatem Cybenetics Gold i ATX 3.1

Hałas, temperatury, termowizja

Zasilacz Modecom Volcano HEX 750 W Gold uruchamia wentylator natychmiast po włączeniu i pracuje w trybie ciągłym. Zastosowany model Hong Hua HA1425M12F-Z (140 mm, 12 V, 0,36 A) posiada płynną regulację prędkości zależną od temperatury. Do około 50% obciążenia utrzymuje bardzo niskie obroty na poziomie 572 - 656 obr./min i niski poziom hałasu (od 32,4 do 33,1 dBA). Powyżej 70% obciążenia prędkość stopniowo rośnie a zasilacz staje się słyszalny, osiągając maksymalnie 1340 obr./min przy 100% mocy i 1620 obr./min w teście hot box.

Temperatury – analiza termowizyjna kamerą FLIR

Kamera termowizyjna zainstalowana w uleFone Armor 9 pozwala na badanie wielu punktów jednocześnie, wykorzystując wiele różnych filtrów. Wykonałem kilka zdjęć od strony wentylatora oraz od spodu PSU, w dwóch scenariuszach - na obciążeniu 100% oraz zaraz po wyłączeniu PSU, po teście w hot boxie. Taka analiza może uzewnętrznić wady konstrukcyjne, potencjalne miejsca oszczędności, jak na przykład zbyt słabe tranzystory, które się przegrzewają i osiągają bardzo wysokie temperatury, czy zastosowanie niewystarczającego systemu chłodzenia elektroniki.

100% obciążenia

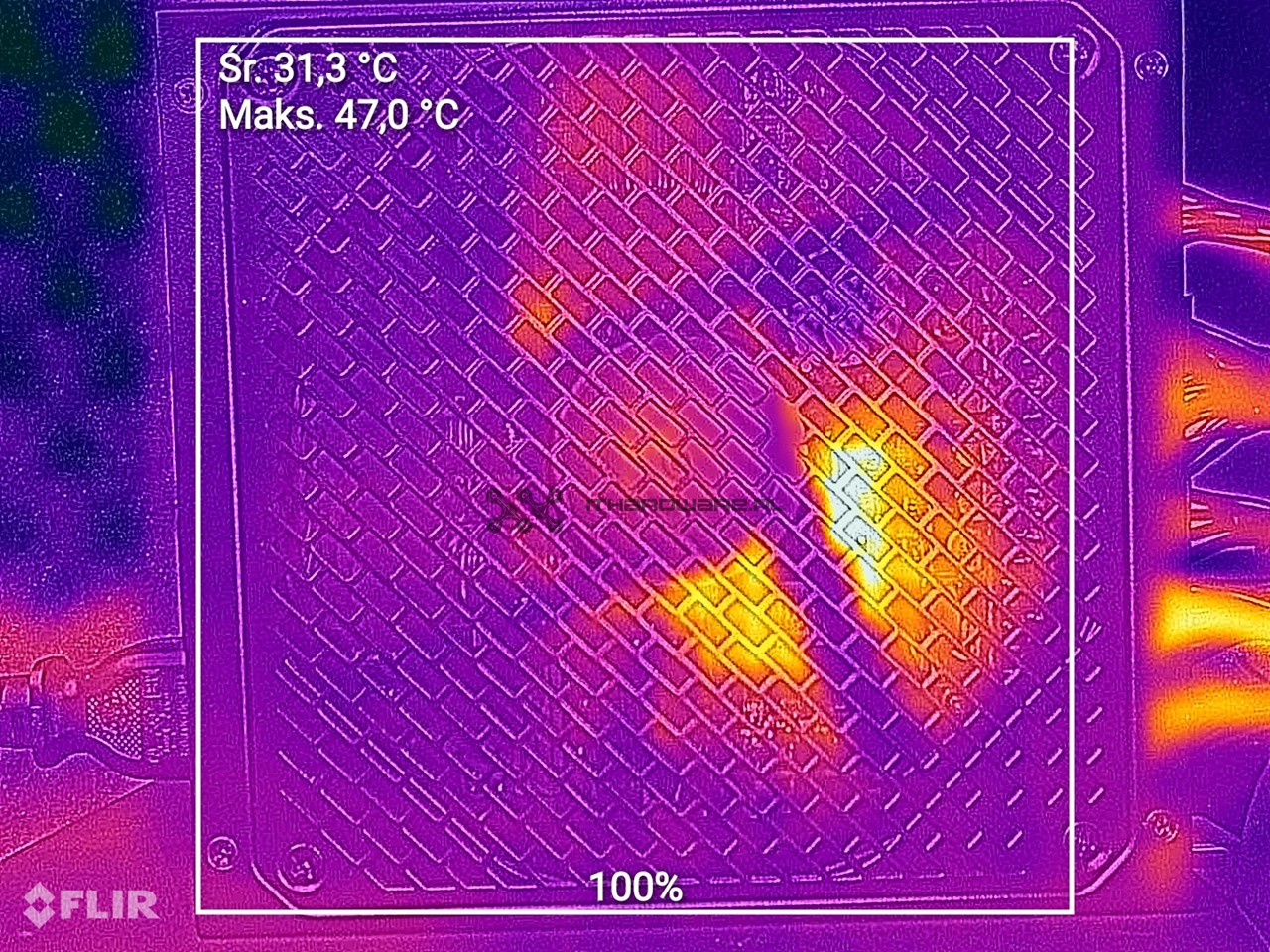

1.

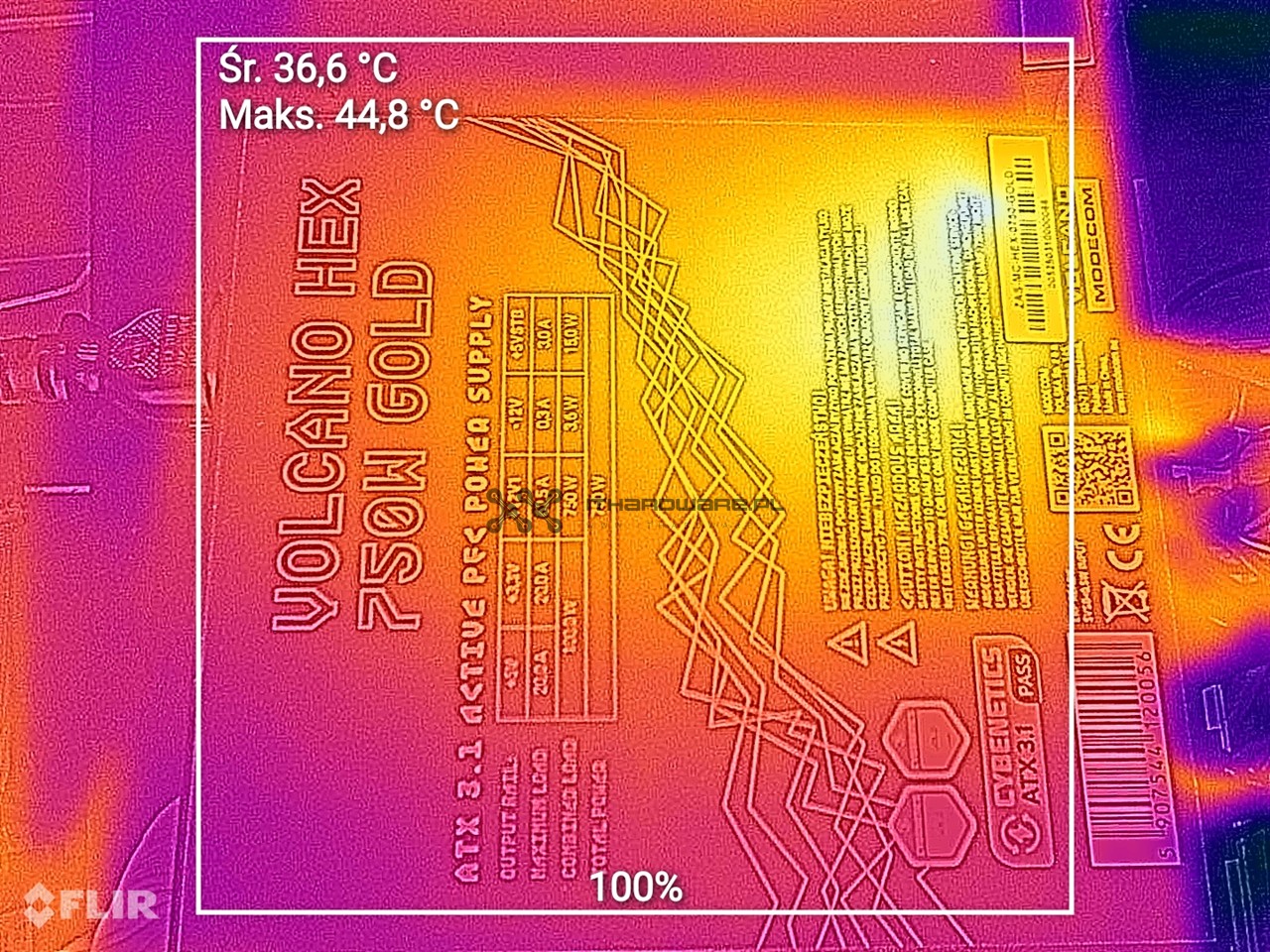

2.

  Poprzedni   Następny

Hot box

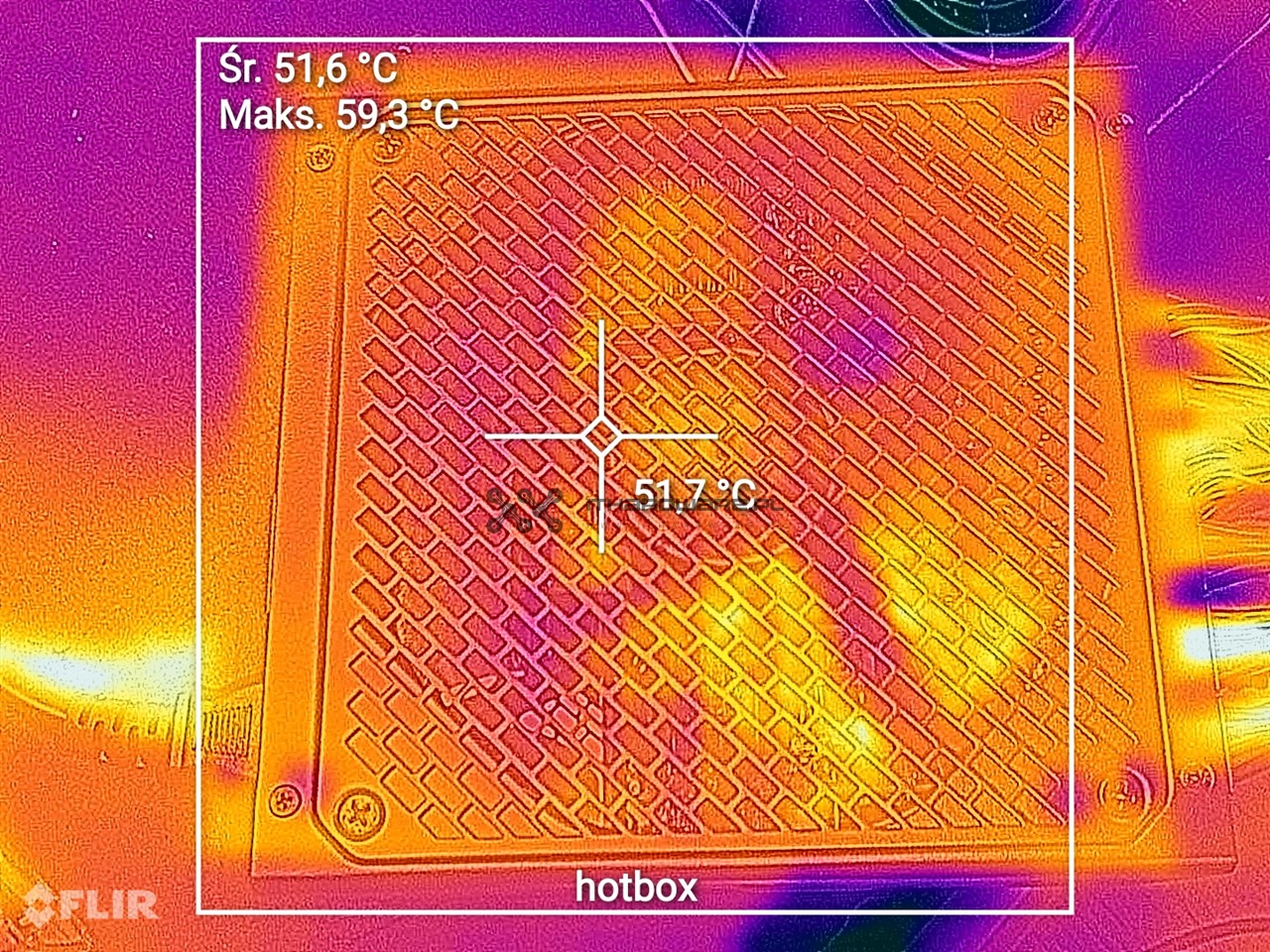

1.

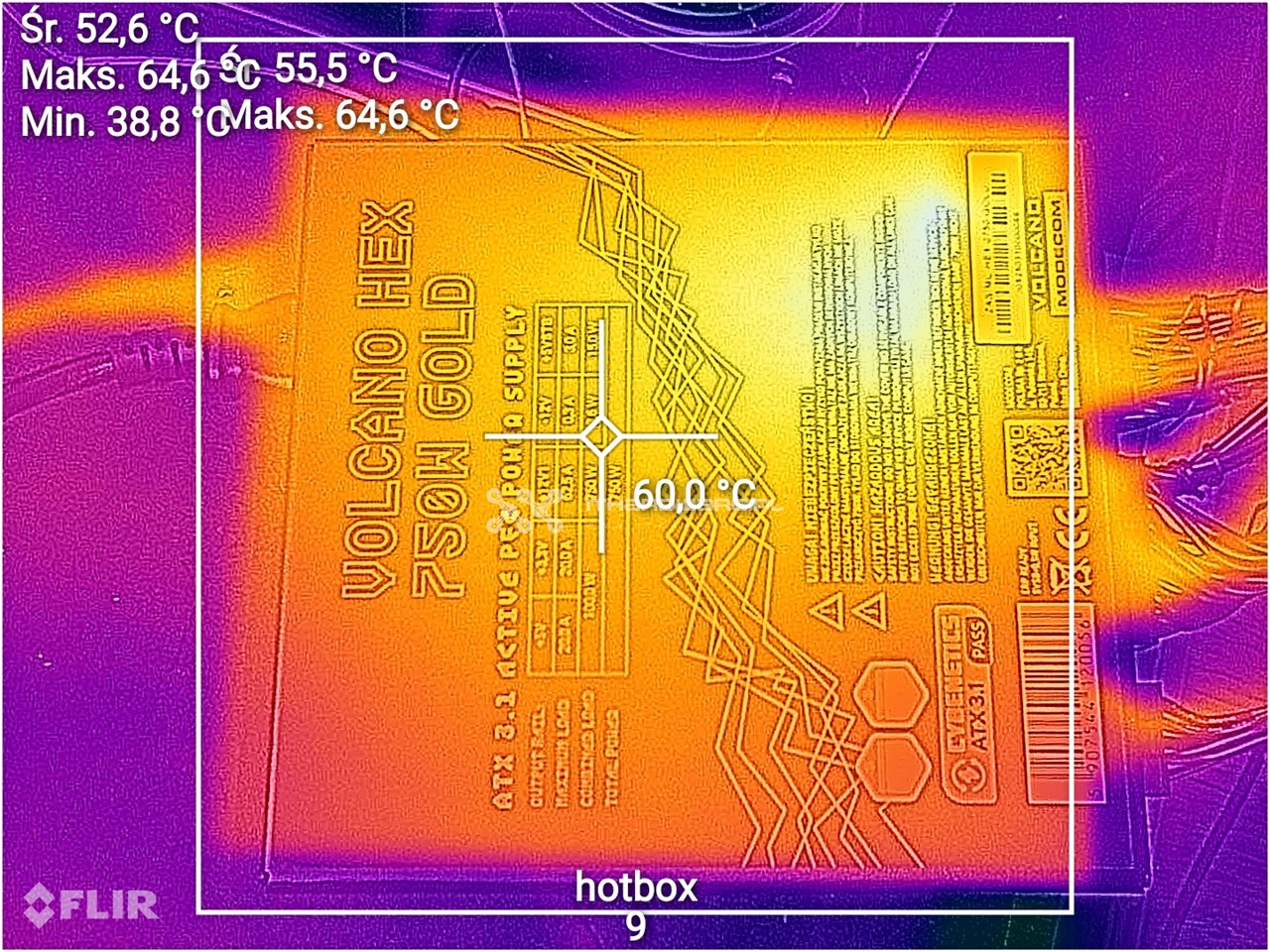

2.

  Poprzedni   Następny

Pod pełnym obciążeniem maksymalna temperatura od strony wentylatora wyniosła około 47°C, natomiast na obudowie 44,8°C. W warunkach hot box odnotowano wyższe wartości, tj. 59,3°C po stronie wentylatora i 64,6°C na spodzie obudowy.
