Test Modecom Volcano HEX 750 W Gold. Zasilacz z certyfikatem Cybenetics Gold i ATX 3.1

Tętnienia napięć

Multimetrem cyfrowym nie da się w precyzyjny sposób zbadać przebiegu napięcia, ponieważ próbkowanie jest za małe, dlatego do testów wykorzystałem przystawkę USB PicoScope 2205A. Dzięki analizie przebiegu badanego napięcia, mogę dokładnie ocenić jego jakość oraz określić, czy (mimo odpowiednich wartości) jest bezpieczne dla naszych podzespołów. Norma ATX reguluje zakres bezpiecznych wartości dla poszczególnych napięć. Przekroczenie ich może prowadzić do niestabilności komputera, losowych restartów, BSOD-ów (niebieski ekran) lub też trwałego uszkodzenia sprzętu. Na screenach z oscyloskopu jest brana pod uwagę wyłącznie wartość międzyszczytowa składowej zmiennej, tzw. peak-to-peak (Pk-Pk), która wyrażona jest w miliwoltach (mV). Stała czasowa na działkę ustawiona została na 20 ms, natomiast wartość napięcia na działkę 20 mV. Poniżej przykładowy zrzut ekranu z ustawień oscyloskopu oraz wyciąg z normy ATX 2.3, dotyczący zakresu dopuszczalnych wartości. Zapisywane są pomiary z pola maksymalnej wartości.

Tętnienia napięć w zasilaczu Modecom Volcano HEX 750 W Gold utrzymują się na niskim poziomie i są znacznie poniżej wartości granicznych określonych przez specyfikację ATX. Dla linii +12 V maksymalna wartość tętnień wyniosła 39,6 mV (T6), przy dopuszczalnym limicie 120 mV. Na linii +5 V najwyższe tętnienia odnotowano podczas testu T4 – 16,8 mV, co stanowi duży zapas względem limitu 50 mV. Dla napięcia +3,3 V maksymalna zmierzona wartość to 17,2 mV (T6), przy dopuszczalnych 50 mV.

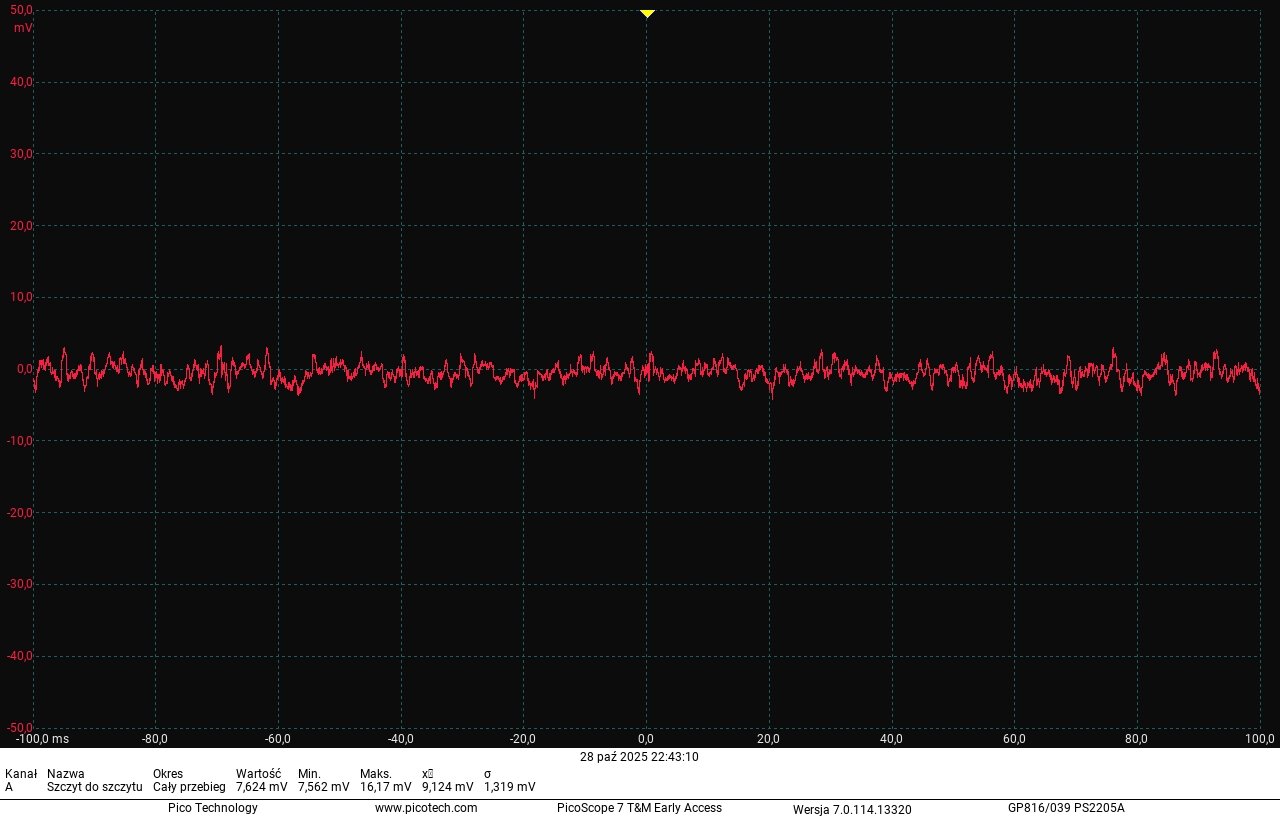

Linia 3,3 V, test T6, 100 % obciążenia

Linia 5 V, test T6, 100 % obciążenia

Linia 12 V, test T6, 100 % obciążenia

Linia 12 V, test 100% obciążenia w hot box
