Premierowy test SilentiumPC Vero L3 600 W i 700 W z DC-DC i 80 PLUS Bronze

SilentiumPC Vero L3 700 W- Strona pierwotna

Etap filtrowania dla wszystkich modeli Vero L3 700 W jest taka sama jak słabszego modelu i zaczyna się na wtyku AC, gdzie na dodatkowym laminacie znajdziemy dwa kondensatory ceramiczne typu Y oraz jeden X. Dodatkowo mamy dławik przeciwzakłóceniowy na przewodach.

Ciąg dalszy filtrowania znajduje się na głównym laminacie:

• dwie cewki z rdzeniem ferrytowym,

• dwa (jeden za mostkiem prostowniczym) kondensatory poliestrowo-metalizowany typu X (zółte),

• dwa kondensatory ceramiczne typu Y (niebieskie dyskowe przy lewej krawędzi laminatu),

• warystor,

• bezpiecznik rurkowy.

Etap filtracji napięcia wejściowego jest dobry. Za filtrem EMI znajduje Za filtrem EMI znajduje się jeden 15-amperowy mostek prostowniczy GBU1508, który nie posiada radiatora. Za mostkiem prostowniczym mamy wspomniany kondensator X, cewkę aktywnej korekcji mocy i termistor NTC.

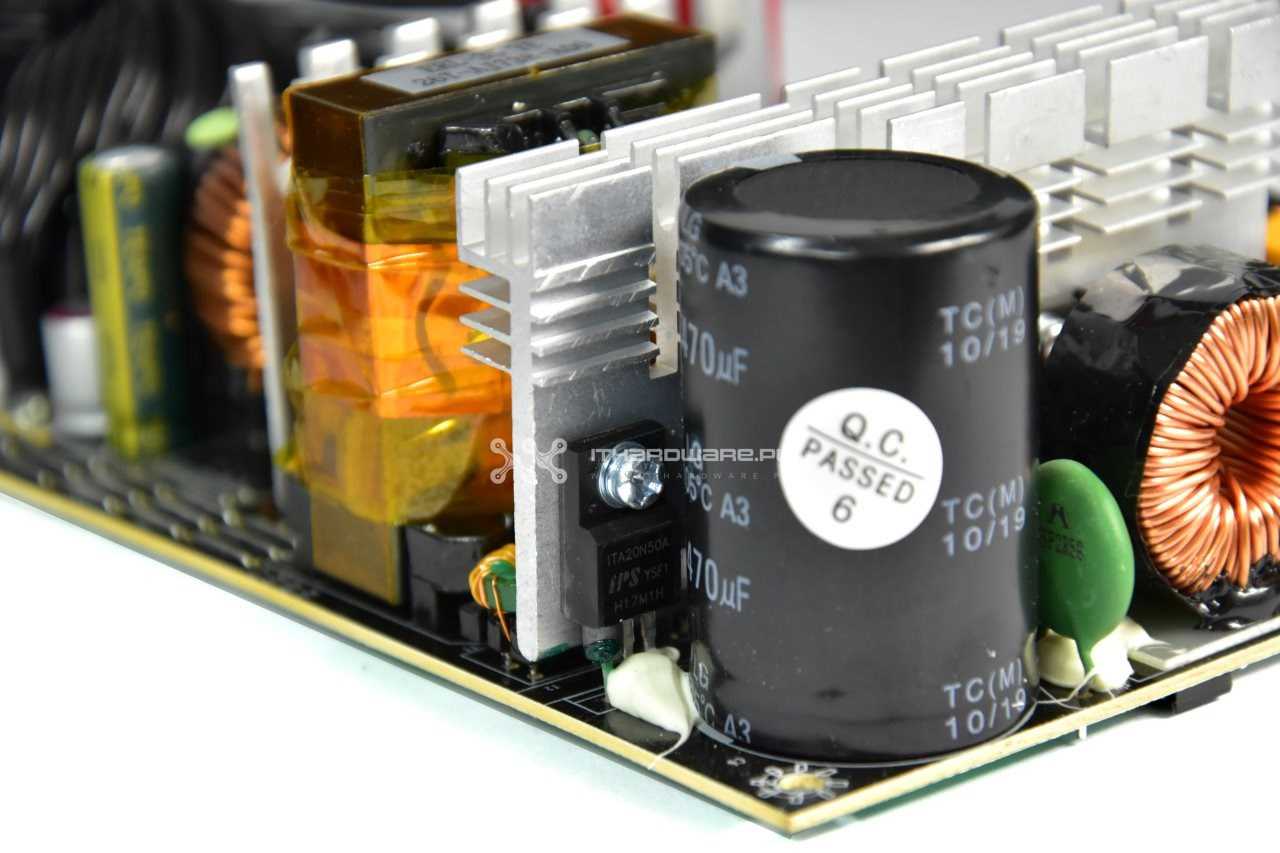

W układzie APFC umiesz­czo­no je­den kon­den­sa­tor mar­ki Te­apo se­rii LG o po­jem­no­ści 470 µF oraz na­pię­ciu 450 V, który certyfikowany jest do pracy przy maksymalnej temperaturze 105 °C, natomiast jego żywotność wynosi 2000 godzin.

W układzie aktywnego PFC znajdziemy dwa MOSFETy In Power Semiconductor TA20N50A. Charakteryzują się parametrem RDS(on) na poziomie 260 mΩ. Są one w stanie dostarczyć 20 A każdy, w trybie ciągłym przy 25 °C oraz 10-amperową dio­dę Schot­t­ky’ego Global Power Technology G3S06506A.

Za przełączanie odpowiadają  kolejne dwa tranzystory In Power Semiconductor TA20N50A (w topologii półmostu “half bridge” mogące dostarczyć w trybie ciągłym prąd o natężeniu do 20 A przy 25 °C oraz o parametrze RDS(on) wynoszącym 0,260 Ω.

Między radiatorem APFC a radiatorem sekcji kluczowania znajduje się kon­tro­ler PWM EM8564A. Do­dat­ko­wo po­sia­da on ochronę przed przepięciami i za­bez­pie­cze­nia OVP oraz OLP (OPP), czy też funkcję łagodnego startu.
