SilentiumPC Vero L2 500 W - nowe wcielenie Vero L1 500 W

Etap filtrowania zaczyna się na przewodach, gdzie znajduje się dławik przeciwzakłóceniowy. Ciąg dalszy filtrowania znajduje się na głównym laminacie:

• bezpiecznik,
• dwie cewki z rdzeniem ferrytowym,
• dwa kondensatory poliestrowo-metalizowane typu X (żółte)
• cztery kondensatory ceramiczne typu Y (niebieskie dyskowe),
• warystor (za mostkiem prostowniczym).

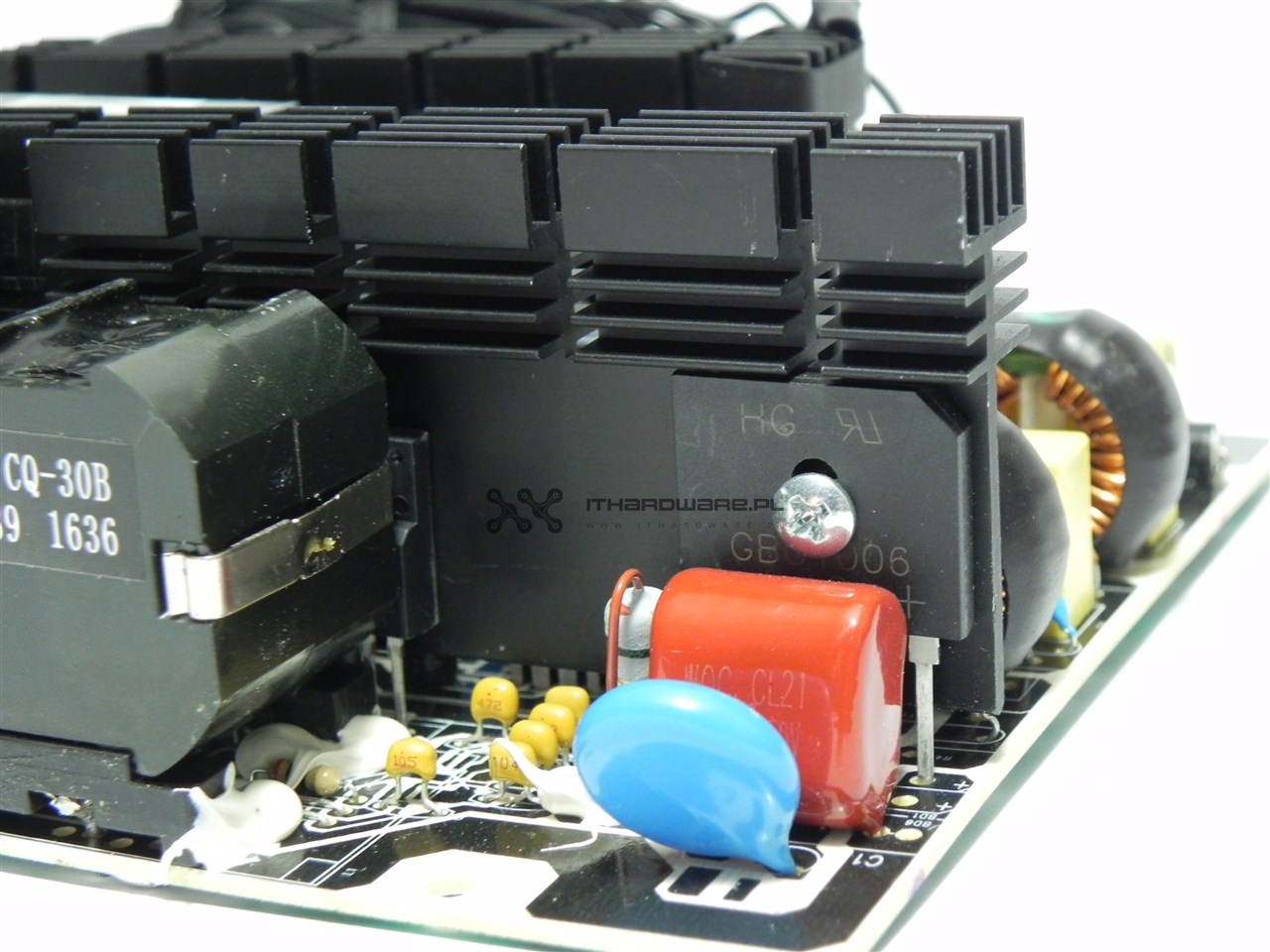

Etap filtracji napięcia wejściowego jest dobry. W wyższych modelach mamy dodatkowe elementy filtra na wtyku AC, tutaj ich nie ma. Za filtrem EMI znajduje się aluminiowy radiator, do którego przylega 10-amperowy mostek prostowniczy GBU1006.

W układzie APFC umiesz­czo­no je­den kon­den­sa­tor mar­ki Te­apo se­rii LG o po­jem­no­ści 220 µF oraz na­pię­ciu 450 V. Kondensator certyfikowany jest do pracy przy maksymalnej temperaturze 105 °C, natomiast żywotność wynosi 2000 godzin.

W układzie aktywnego PFC znajdziemy: dwa tranzystory SI Semiconductors (SiSEMI) SiF15N50C. Charakteryzują się one parametrem RDS(on) na poziomie 340 mΩ i są w stanie dostarczyć 15 A w trybie ciągłym przy 25 °C oraz 8-amperową dio­dę Schot­t­ky’ego Cham­pion CMPFC­D86. Niestety z powodu bardzo bliskiej odległości obudowy cewki nie byłem w stanie uchwycić aparatem numerów tranzystorów.

Za przełączanie odpowiadają kolejne dwa tranzystory SI Semiconductors (SiSEMI) SiF15N50C w topologii półmostu “half bridge”. Charakteryzują się parametrem RDS(on) na poziomie 340 mΩ. Są one w stanie dostarczyć 15 A każdy, w trybie ciągłym przy temperaturze 25 °C.

Za kon­den­sa­to­rem PFC umiesz­czo­no nie­wiel­ki la­mi­nat, na któ­rym zna­lazł się układ ST Se­mi­con­duc­tor L9599D - jest to ste­row­nik dla to­po­lo­gii re­zo­nan­so­wej Half-Brid­ge (półmo­stu).

Między radiatorem APFC a radiatorem sekcji kluczowania znajduje się układ XY­6112. To kon­tro­ler PWM pro­du­ko­wa­ny przez Shan­ghai Vi­sion Tech­no­lo­gy Co., Ltd.. Do­dat­ko­wo po­sia­da za­bez­pie­cze­nia OVP i OTP. Po­za tym, au­to­ma­tycz­nie re­gu­lu­je czę­sto­tli­wość w ce­lu po­pra­wy wy­daj­no­ści oraz zmniej­sze­nia po­bo­ru mo­cy, tak­że w sta­nie czu­wa­nia.
