Test SMX Hayate 360. Budżetowe AiO za 379 zł, które chłodzi jak high-end!

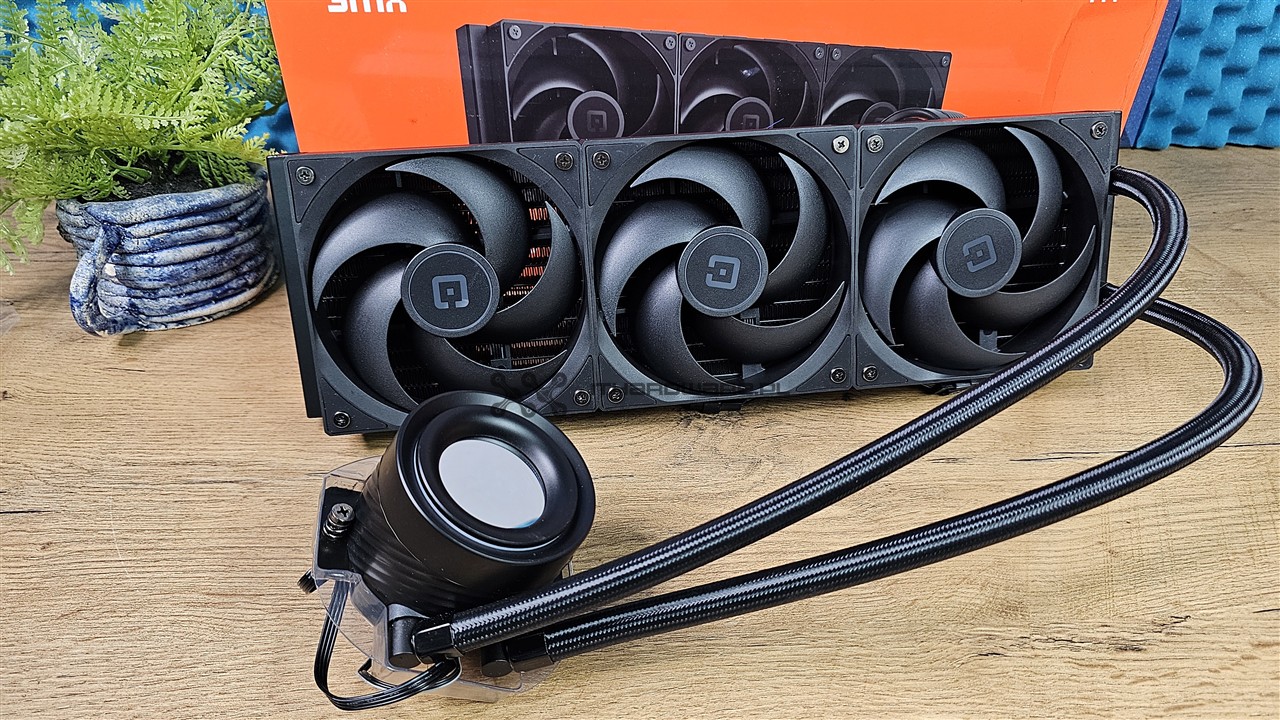

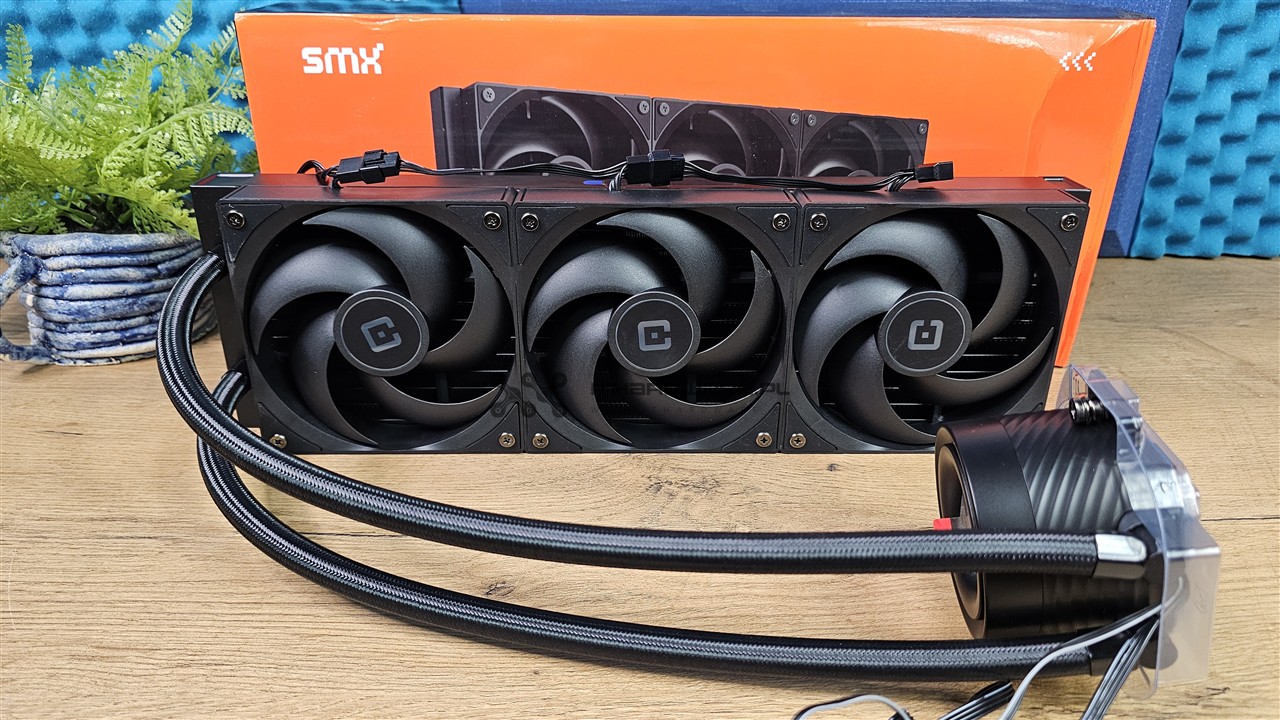

Seria SMX Hayate 360 to chłodzenie cieczą typu AiO, należące do nowej linii produktów SMX. Zestaw został zaprojektowany z myślą o użytkownikach, którzy oczekują wysokiej wydajności (TDP do 350 W) przy zachowaniu cichej pracy oraz atrakcyjnej ceny. Trójwentylatorowa chłodnica 360 mm z trzema wysokociśnieniowymi wentylatorami z łożyskiem hydraulicznym, obrotowa głowica z efektem lustra nieskończoności i logo podświetlanym diodami ARGB, wydajna pompka sterowana sygnałem PWM o prędkości do 2900 RPM, a do tego atrakcyjna stylistyka. Na papierze wygląda to bardzo dobrze, a jak poradzi sobie w testach na procesorach AMD Ryzen 9 7900X i Intel Core i5-12600K? Zapraszam na recenzję.

Budżetowe AiO z ambicjami – SMX Hayate 360 łączy prostotę i efektywność, zachowując parametry z wyższej półki za niewielkie pieniądze.

Spis treści:

• Specyfikacja
• Opakowanie i wyposażenie
• Radiator
• Wentylatory
• Blok wodny
• Montaż
• Platformy testowe
• Wydajność AMD Ryzen 9 7900X
• Wydajność Intel Core i5 12600K
• Wydajność przy 38 dBA – normalizacja głośności
• Testy w Cinebench 23
• Maksymalne TDP oraz taktowanie CPU
• Pomiar natężenia ciśnienia akustycznego
• Inspekcja kamerą termowizyjną
• Podsumowanie i ocena

Specyfikacja techniczna – porównanie modeli SMX Hayate

Seria SMX Hayate to chłodzenia wodne AiO zaprojektowane z myślą o dobrej wydajności i prostym wyglądzie. Radiator z aluminium o grubości 27 mm połączono z elastycznymi wężami w czarnym oplocie o długości 420 mm, co ułatwia montaż w większości obudów. Top blokopompki ma efekt lustra nieskończoności z podświetlanym logo SMX, a delikatne podświetlenie ARGB dodaje całości nowoczesnego wyglądu. Zastosowane wentylatory SMX Seifu wykorzystują łożyska hydrauliczne i zostały zaprojektowane jako jednostki o wysokim ciśnieniu statycznym powietrza, co zapewnia skuteczne chłodzenie gęstych żeber radiatora. W zestawie zastosowano system łańcuchowego łączenia (daisy-chain), który ogranicza liczbę przewodów i ułatwia podłączenie. Chłodzenie występuje w trzech wersjach rozmiarowych – 240, 280 i 360 mm, a także w odmianach z wentylatorami ARGB. Obecnie producent nie oferuje wersji w białym kolorze.



Opakowanie i wyposażenie

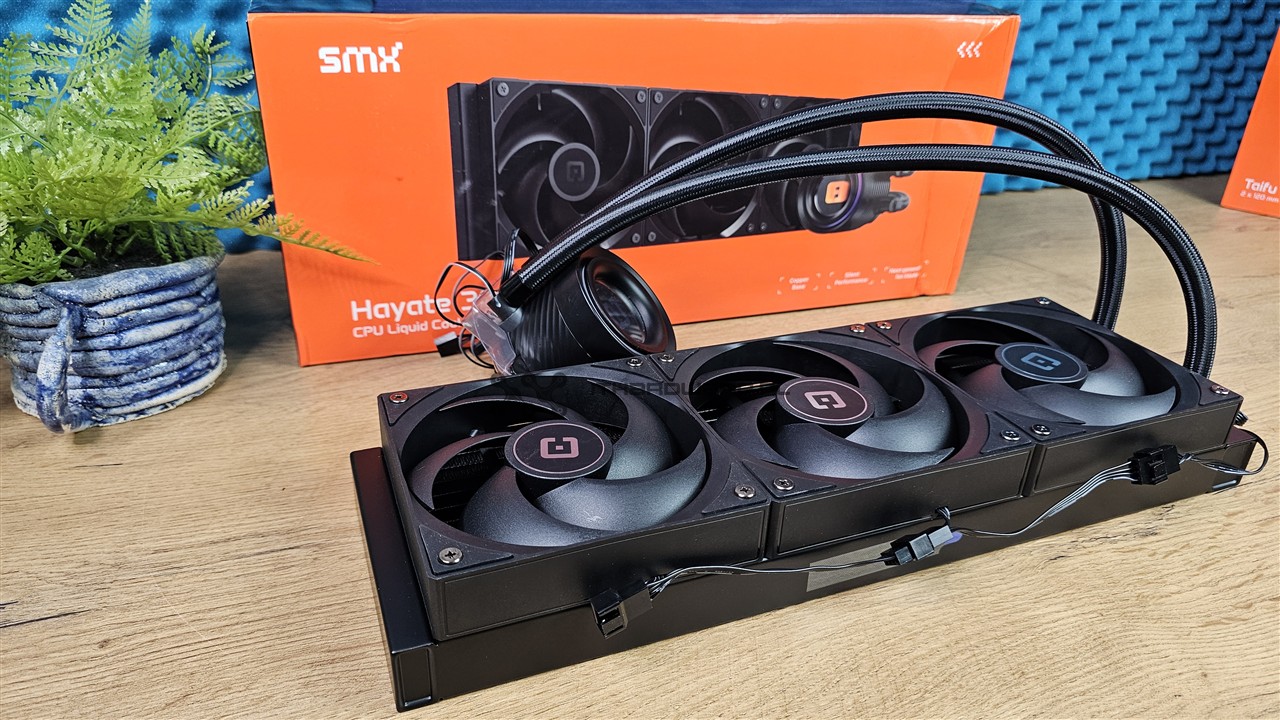

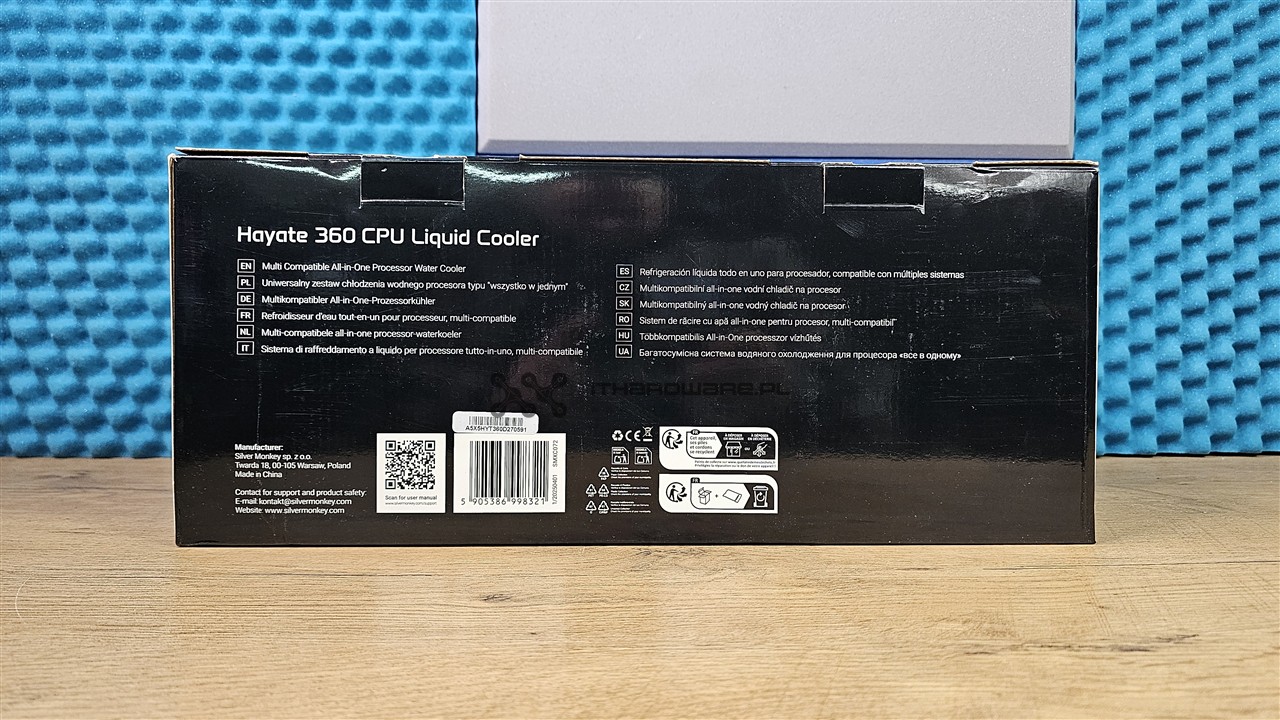

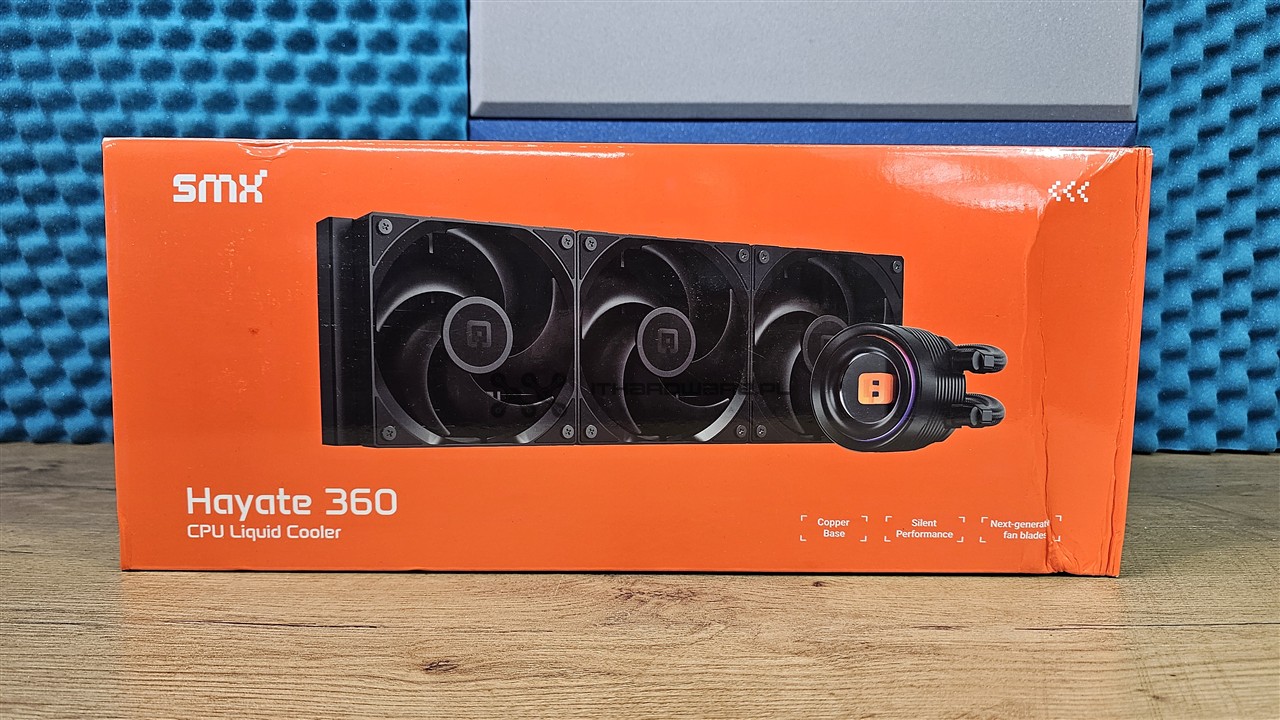

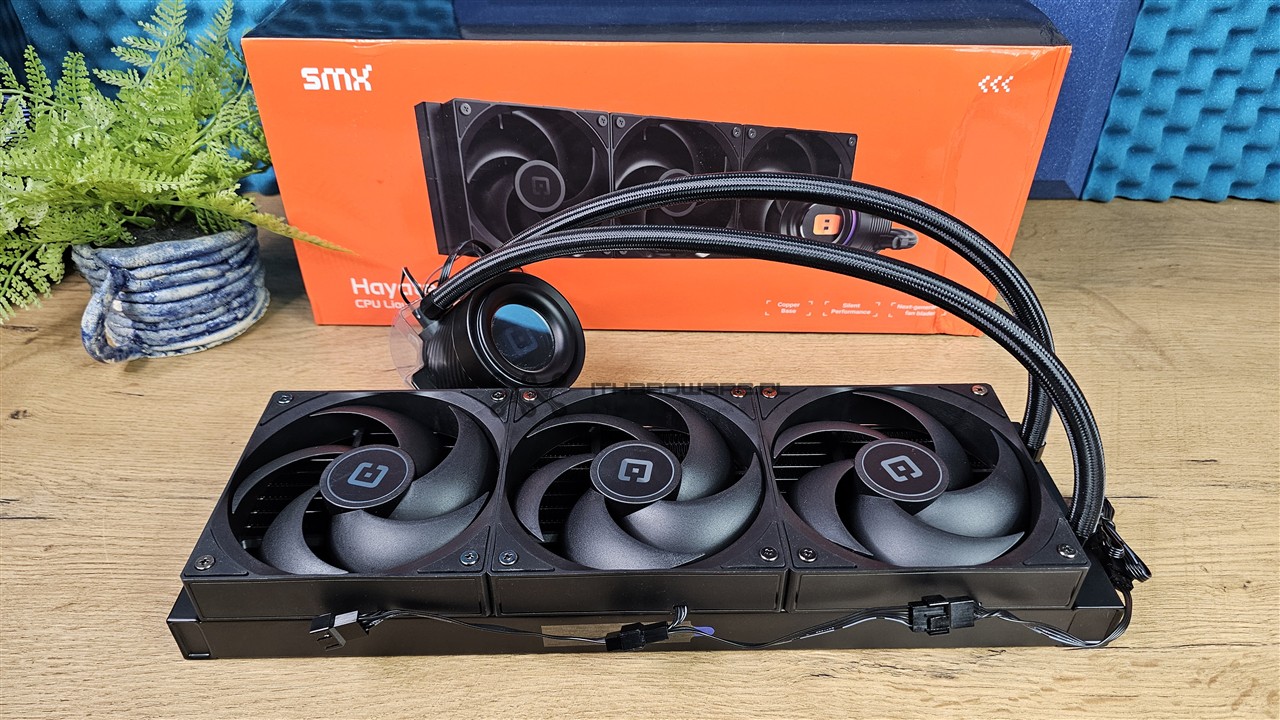

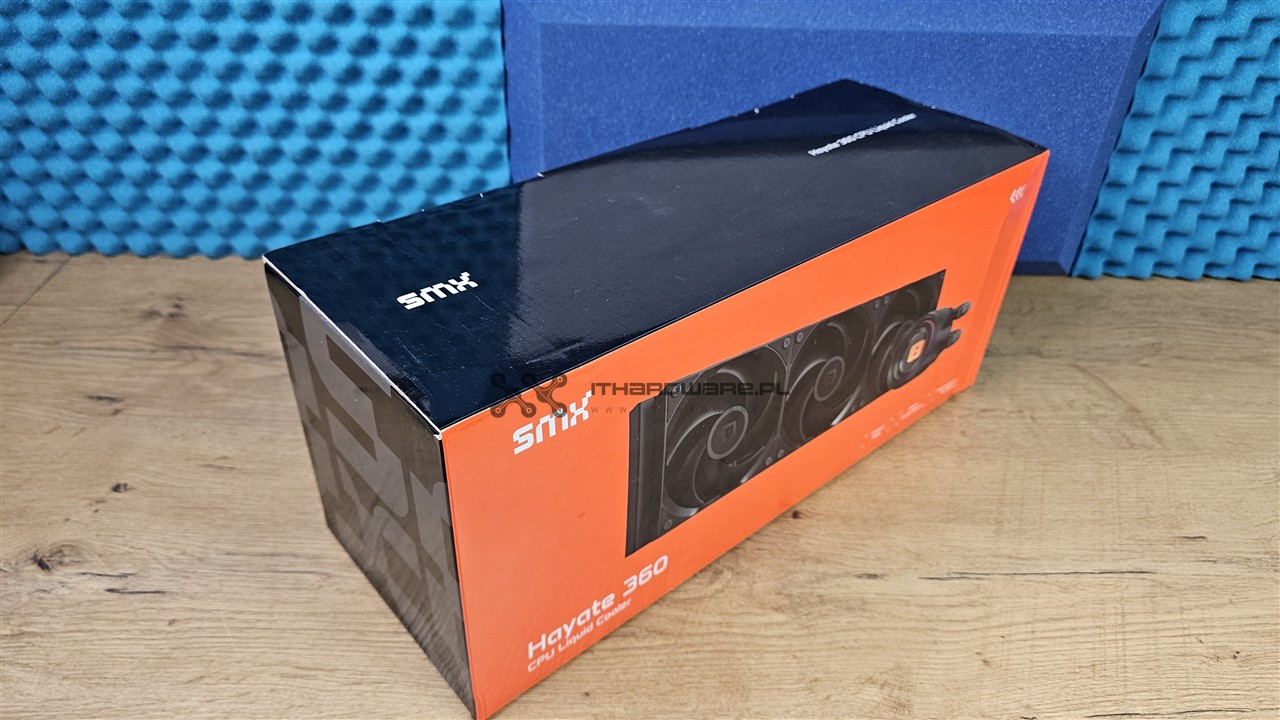

SMX Hayate 360 trafia do użytkownika w charakterystycznym pomarańczowo-czarnym pudełku z dużym renderem zestawu – chłodnicy 360 mm z trzema wentylatorami oraz topem blokopompki z efektem „infinity mirror”. Na bokach kartonu niestety nie znajdziemy żadnej specyfikacji, mamy tylko kod QR do instrukcji.

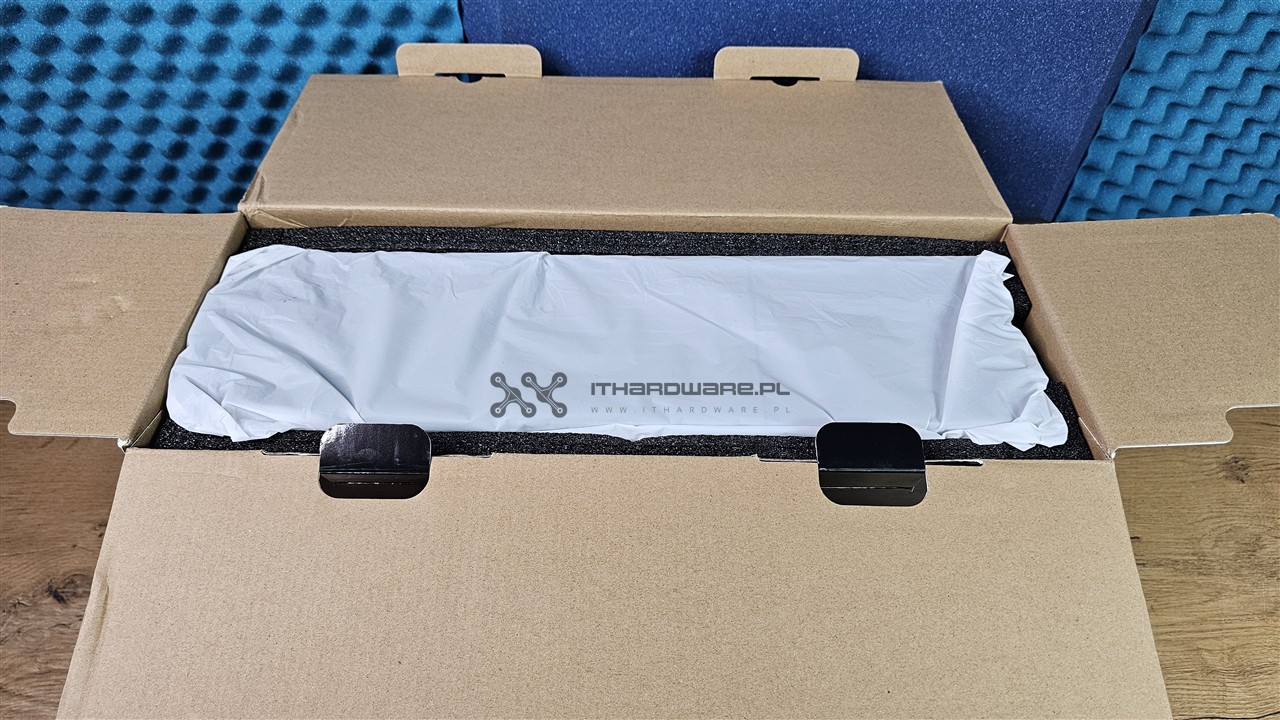

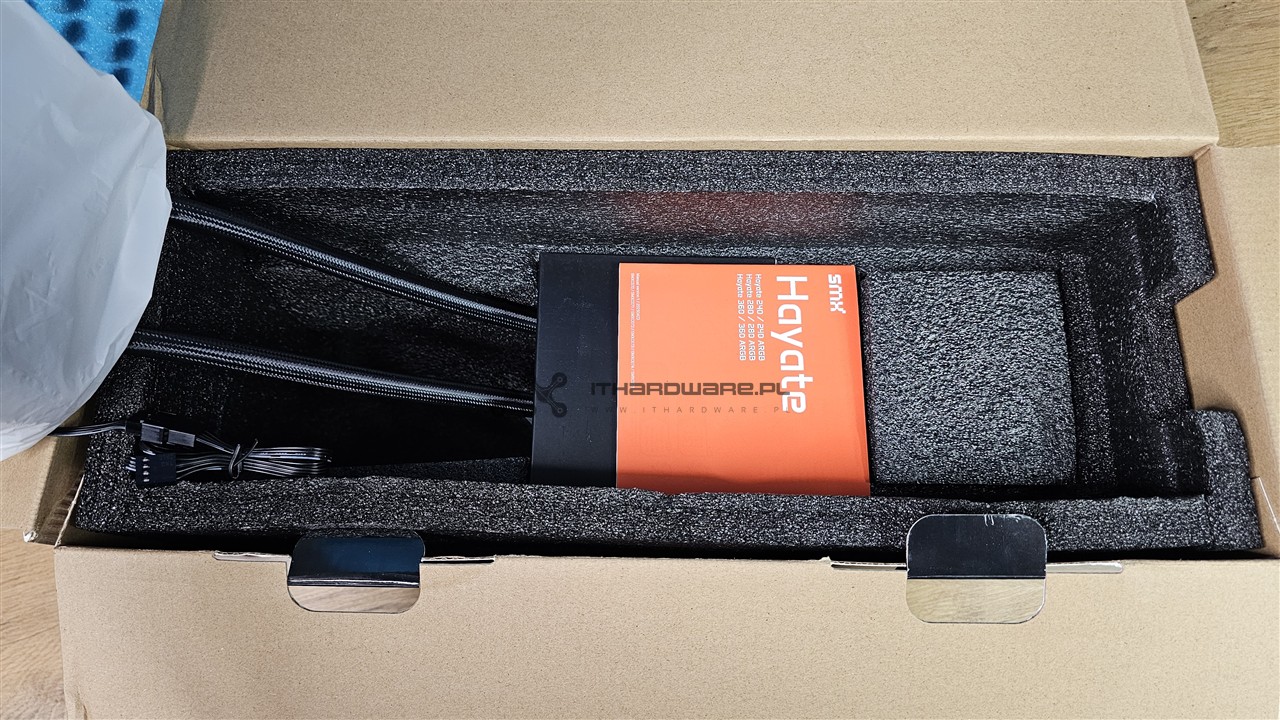

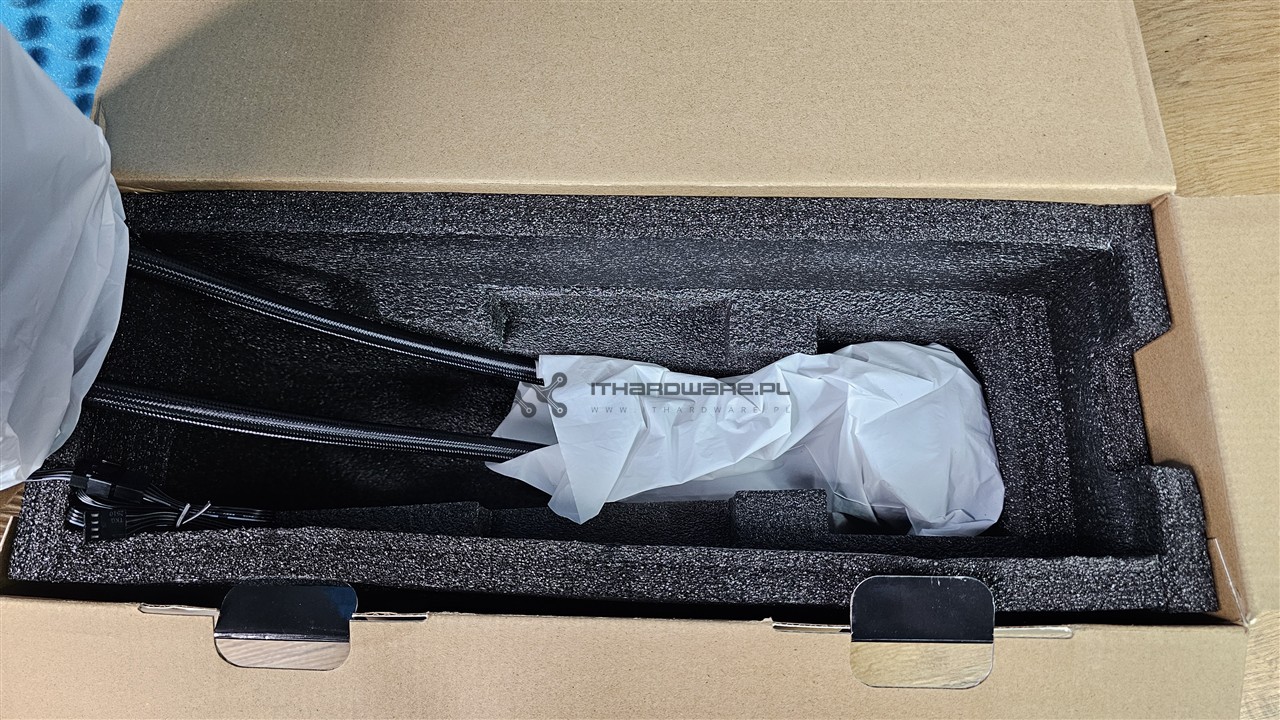

Wewnątrz elementy są osadzone w dopasowanej piance ochronnej. Radiator i blokopompka są osobno zabezpieczone, a wentylatory od razu zamontowane na chłodnicy w oddzielne woreczki. Na stopie bloku znajduje się preaplikowana pasta termoprzewodząca, więc nie trzeba jej nakładać samodzielnie.

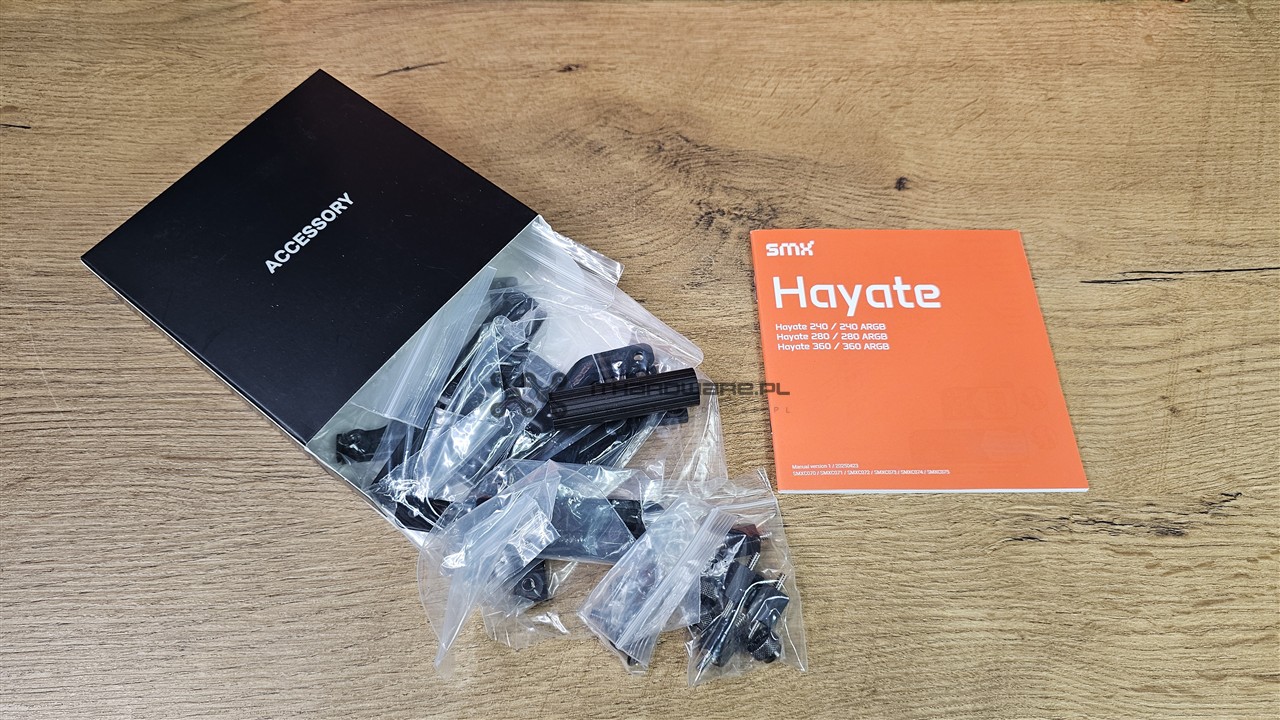

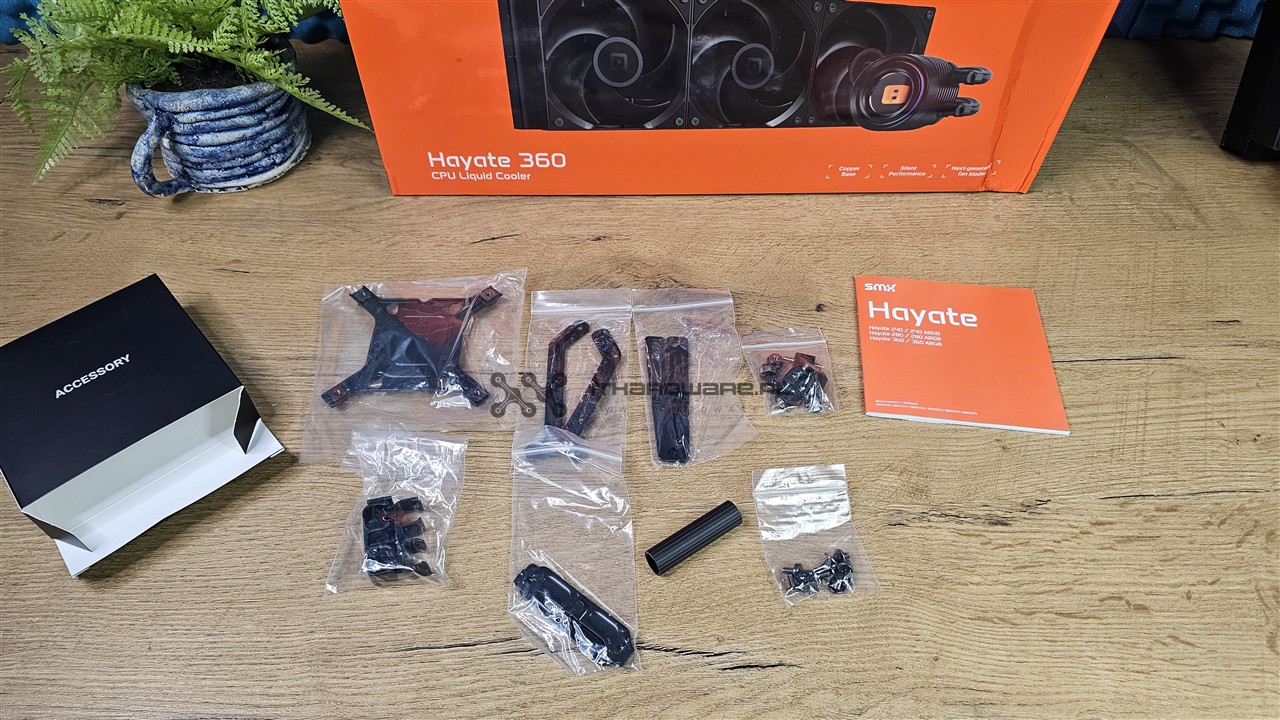

Wyposażenie dodatkowe obejmuje:

• chłodnicę 360 mm z blokopompą,
• 3 × 120 mm wentylatory SMX Seifu,
• komplet śrub i dystansów,
• okablowanie z możliwością daisy-chain,
• 3 klipsy do porządkowania węży,
• zestaw montażowy dla Intel LGA1700/1851,
• zestaw montażowy dla AMD AM4/AM5,
• drukowaną instrukcję.

Kompatybilność podstawek:

• Intel: LGA 1851, LGA 1700
• AMD: AM4, AM5

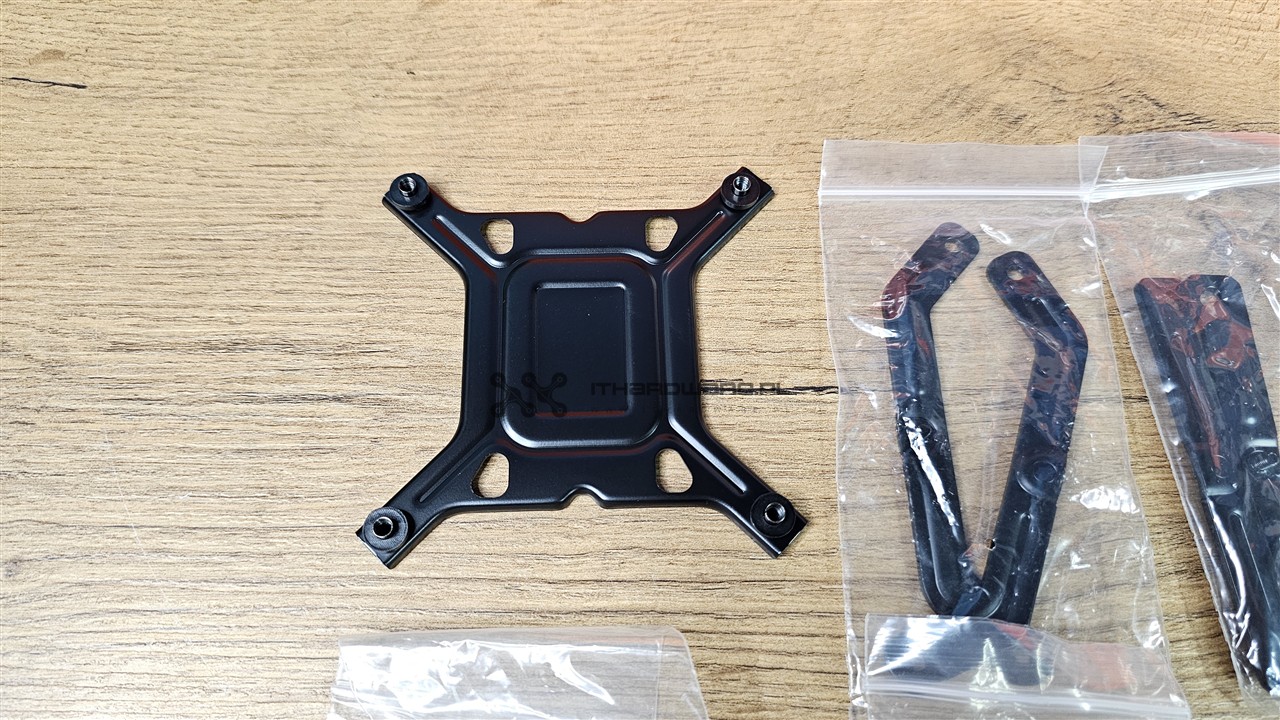

Backplate dla platformy Intel jest metalowy i zapewnia stabilne podparcie całego układu. Dla platformy AMD producent przewidział dwa warianty systemu montażowego: standardowe zapinki współpracujące z backplatem płyty głównej oraz wariant rekomendowany dla AM5 (krótkie blachy). Niezależnie od wyboru, w SMX Hayate nie zastosowano offsetowego mocowania bloku – stopa spoczywa centralnie na IHS.

Radiator

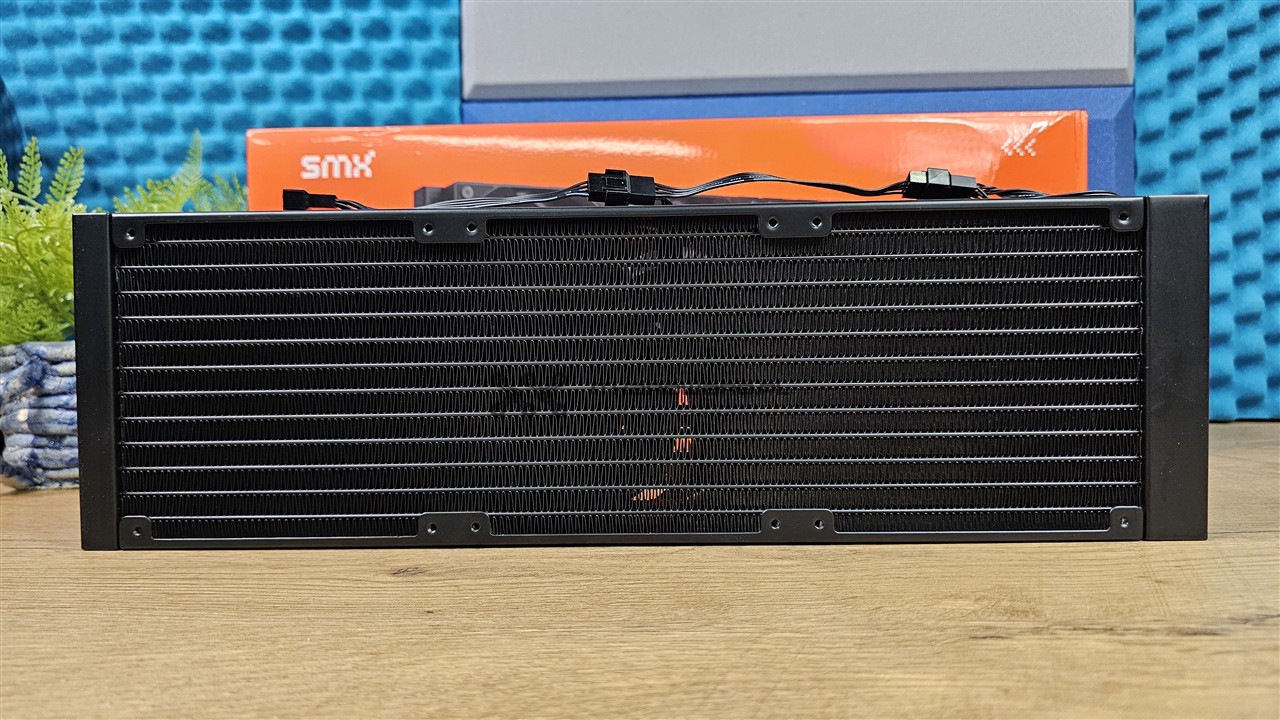

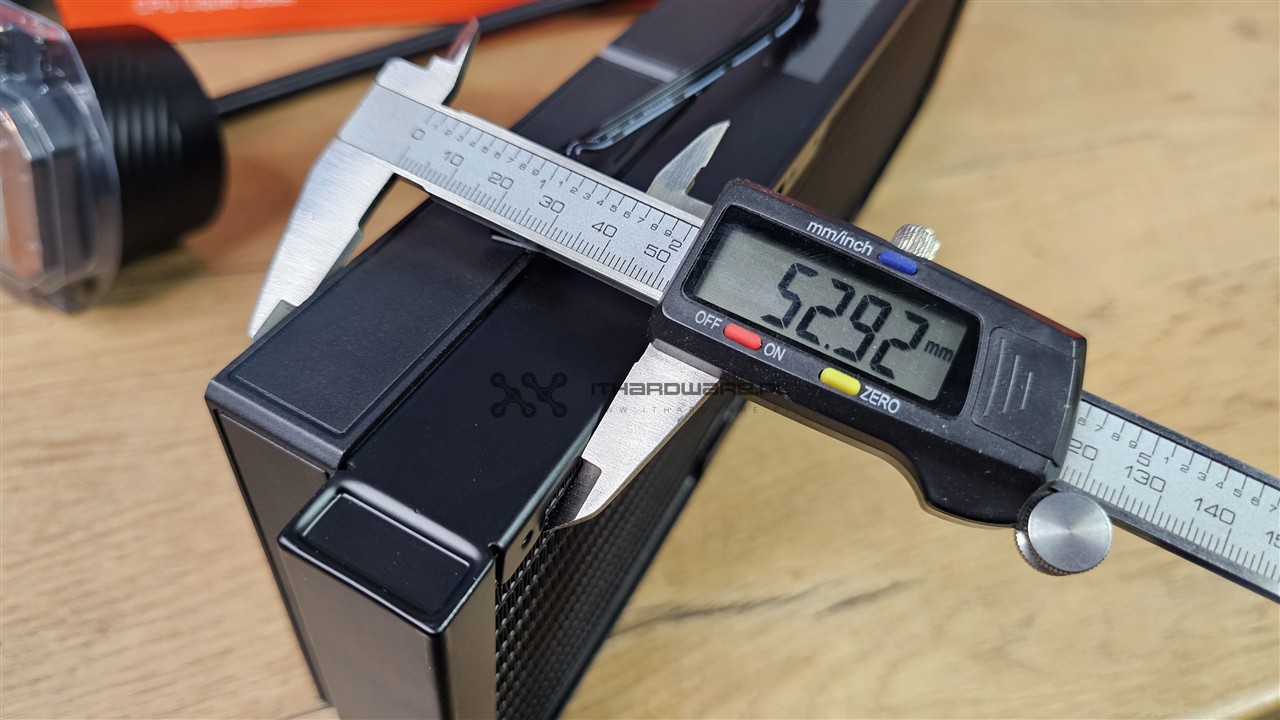

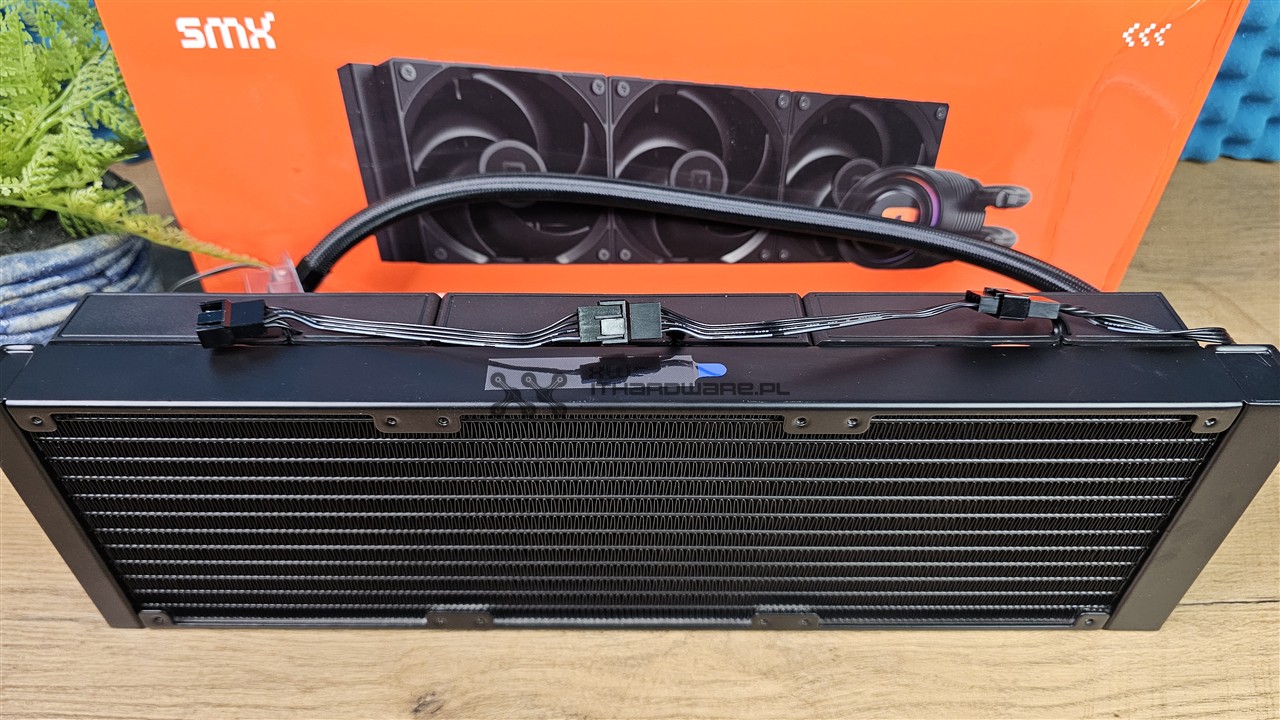

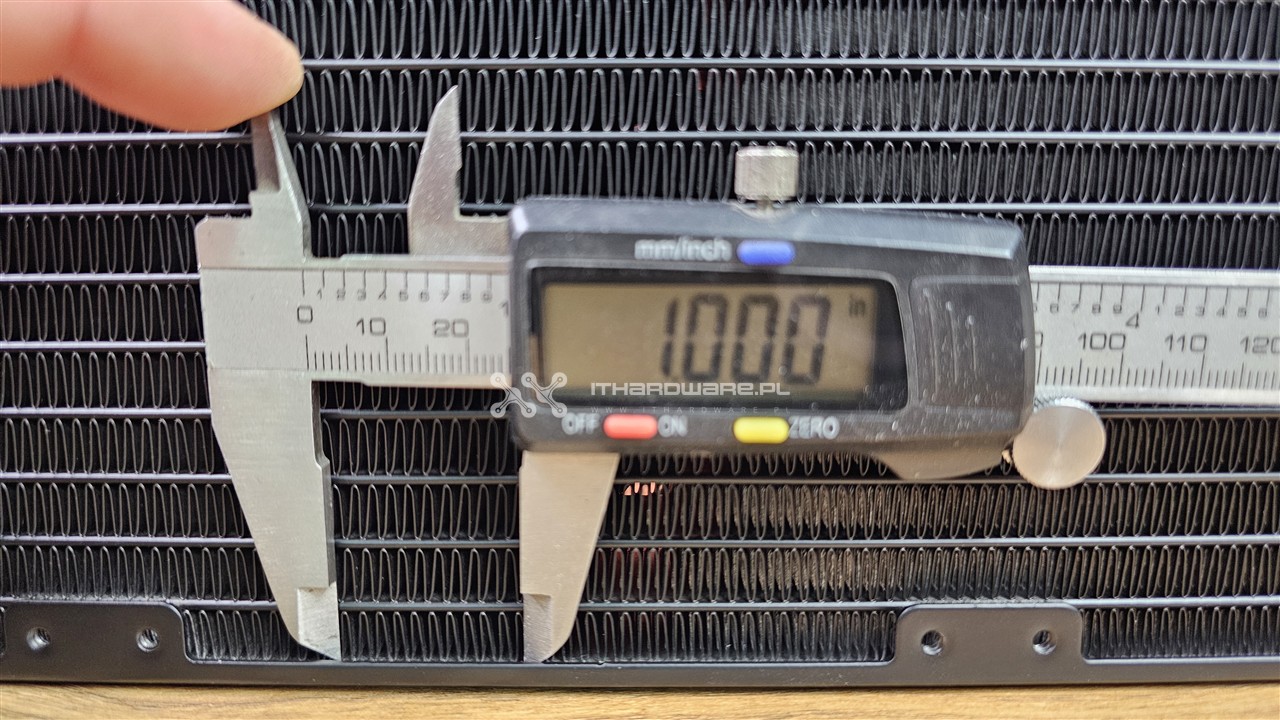

Radiator zastosowany w SMX Hayate 360 wykonano z aluminium, ma on wymiary 396 × 120 × 27 mm, co odpowiada standardowi stosowanemu w większości AiO tej klasy. Grubość chłodnicy to ok. 27 mm, a wraz z zamontowanymi wentylatorami zestaw zajmuje około 52,9 mm przestrzeni w obudowie.

Lamele między kanałami wodnymi mają klasyczny, falowany profil i są równomiernie polakierowane na czarno. Gęstość upakowania wynosi ok. 20 FPI, co sprzyja pracy z wentylatorami o wysokim ciśnieniu statycznym. Na boku chłodnicy umieszczono logo SMX, a węże wchodzą do komory końcowej przez ruchome króćce z metalowymi zakuwkami dla wzmocnienia. Na boku jednej z komór znalazł się także port serwisowy (fill port) - fabrycznie zabezpieczony jest czarną nakleją na boku jednej z komór radiatora.

Wentylatory

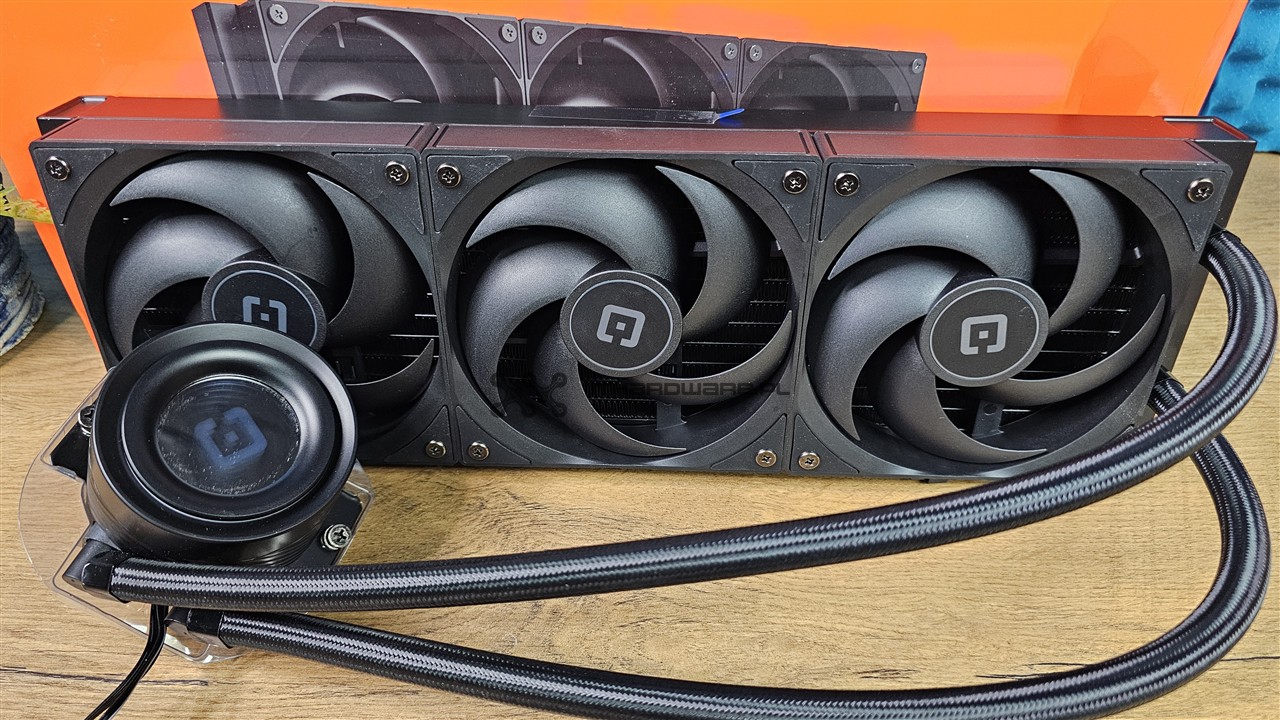

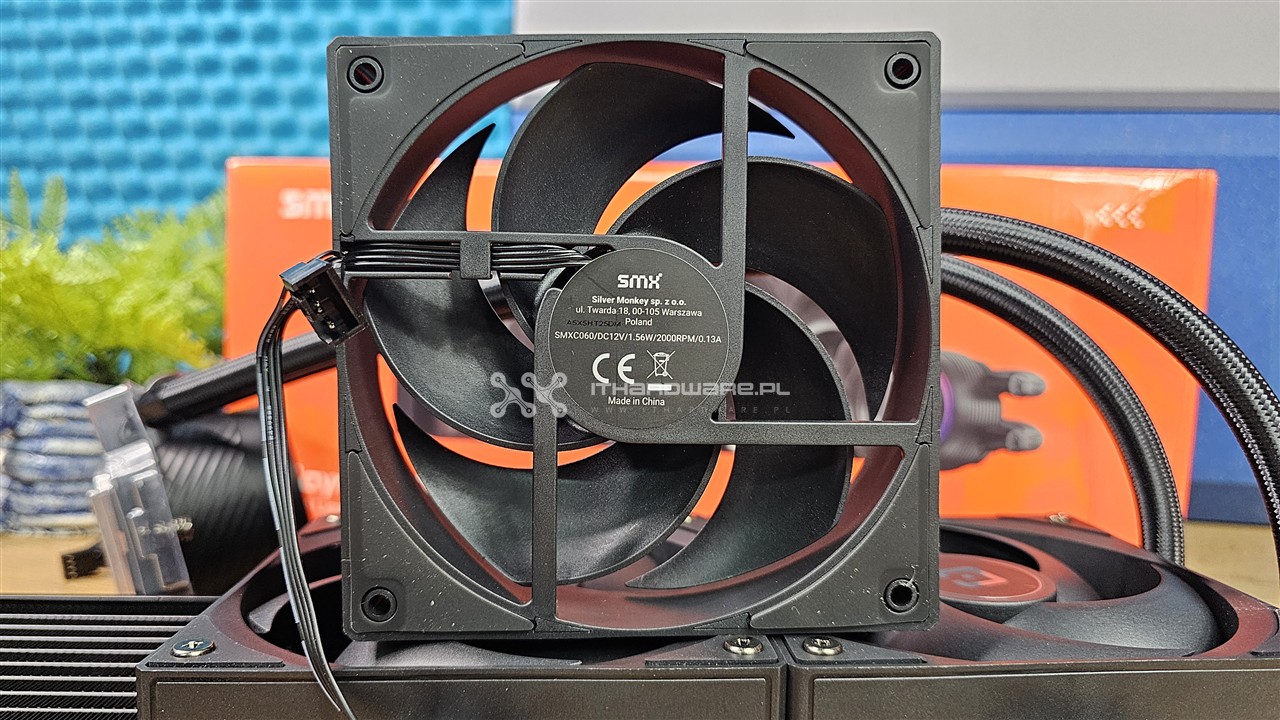

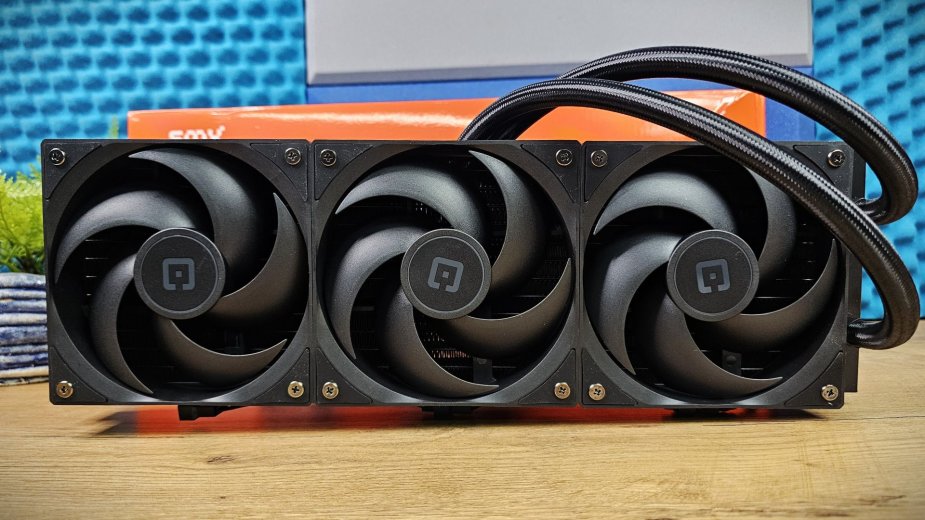

Do chłodnicy dołączono trzy wentylatory SMX Seifu 120 mm o wysokim ciśnieniu statycznym, zamontowane fabrycznie na radiatorze. Zakres pracy to 400–2000 RPM, sterowanie przez PWM. Wentylatory korzystają z łożysk hydraulicznych (Hydraulic Bearing) i łączą się wygodnie w łańcuch, co ogranicza liczbę przewodów.

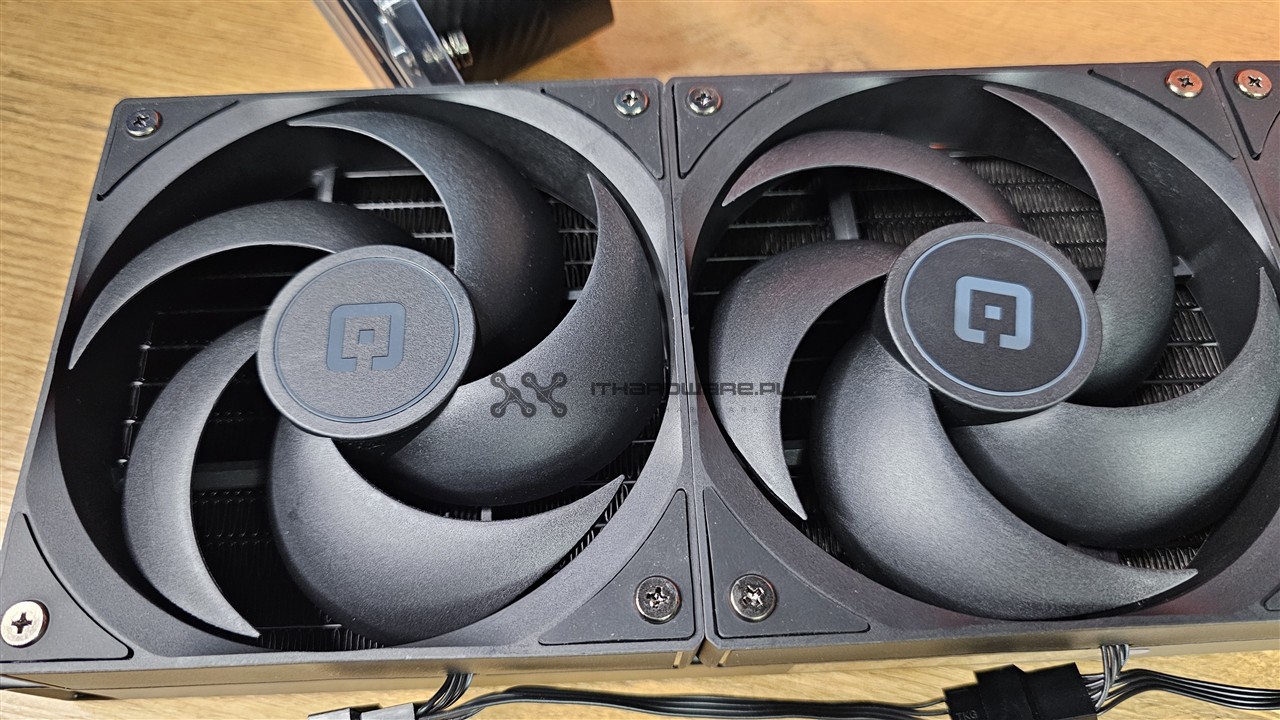

Wirnik każdego SMX Seifu ma 5 szerokich łopatek, a profil jest nastawiony na wysokie ciśnienie statyczne. W połączeniu z radiatorem o gęstości ~20 FPI taki charakter przepływu sprzyja skutecznemu „przepychaniu” powietrza przez gęste finy, więc zestaw powinien oferować wysoką wydajność.

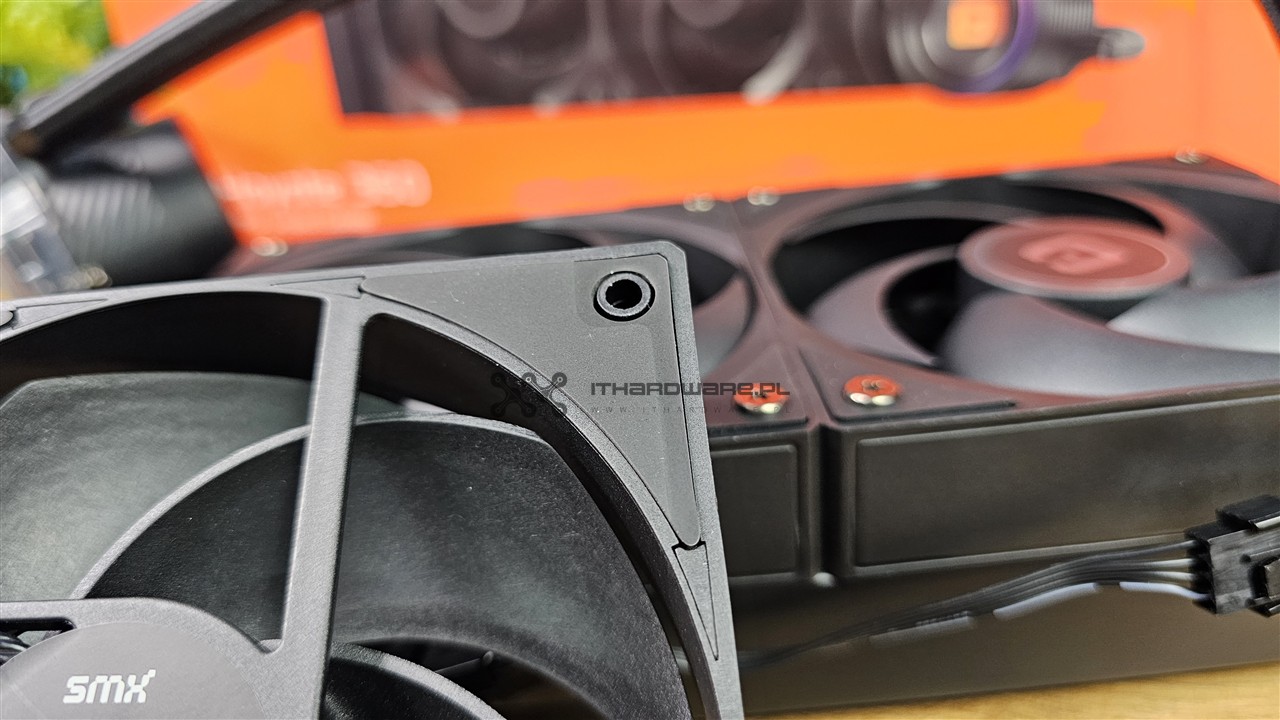

Na ramkach zastosowano podkładki antywibracyjne. Sama obudowa wentylatorów tworzy zwarty kanał powietrzny – między sąsiadującymi wentylatorami oraz na styku wentylator–radiator nie ma wolnych szczelin, dzięki czemu strumień powietrza w całości trafia w finy chłodnicy, ograniczając boczne ucieczki i poprawiając efektywność chłodzenia. Konstrukcja jest sztywna i dobrze spasowana.

I co Wam te wentylatory przypominają? Stylistyka rotora z 5 łopatkami zdradza podobieństwo do koncepcji Arctic P12 (nastawienie na wysokie ciśnienie statyczne), a doszczelniona ramka i brak szczelin między modułami przypominają nowsze serie DeepCool (np. FC/FK120). To nie kopia 1:1, ale inspiracje są wyraźnie widoczne.



Blok wodny

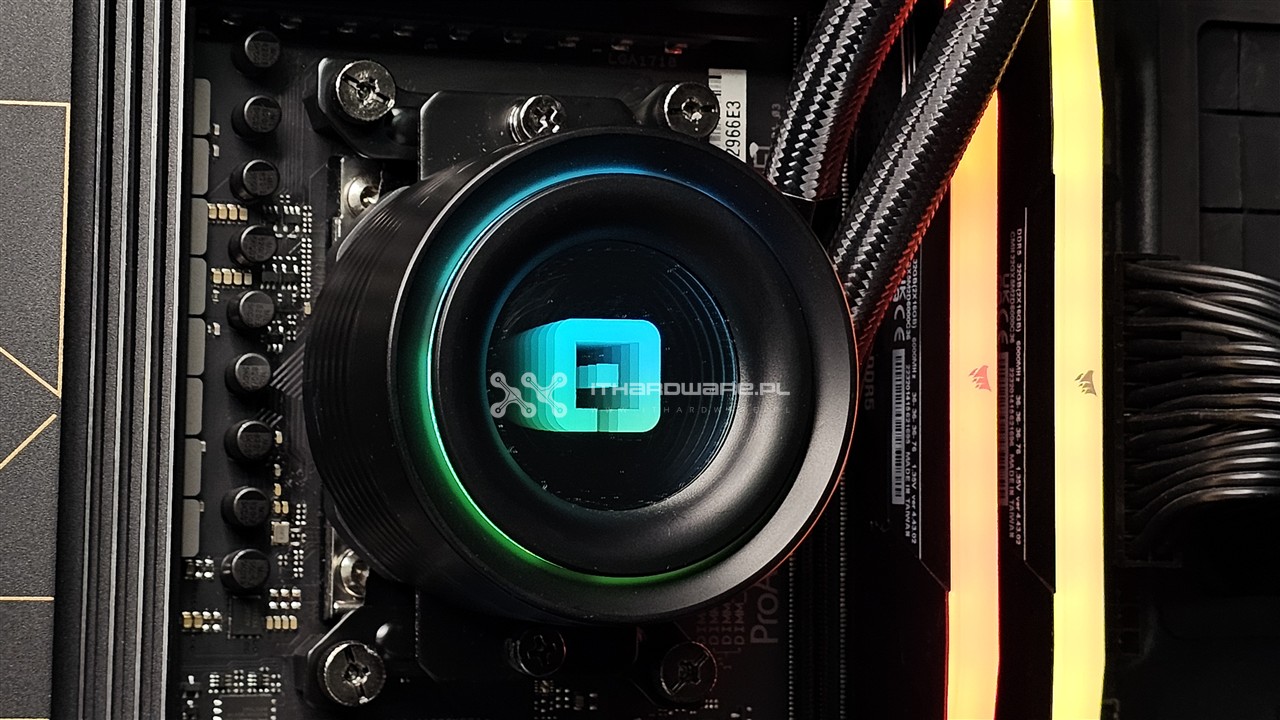

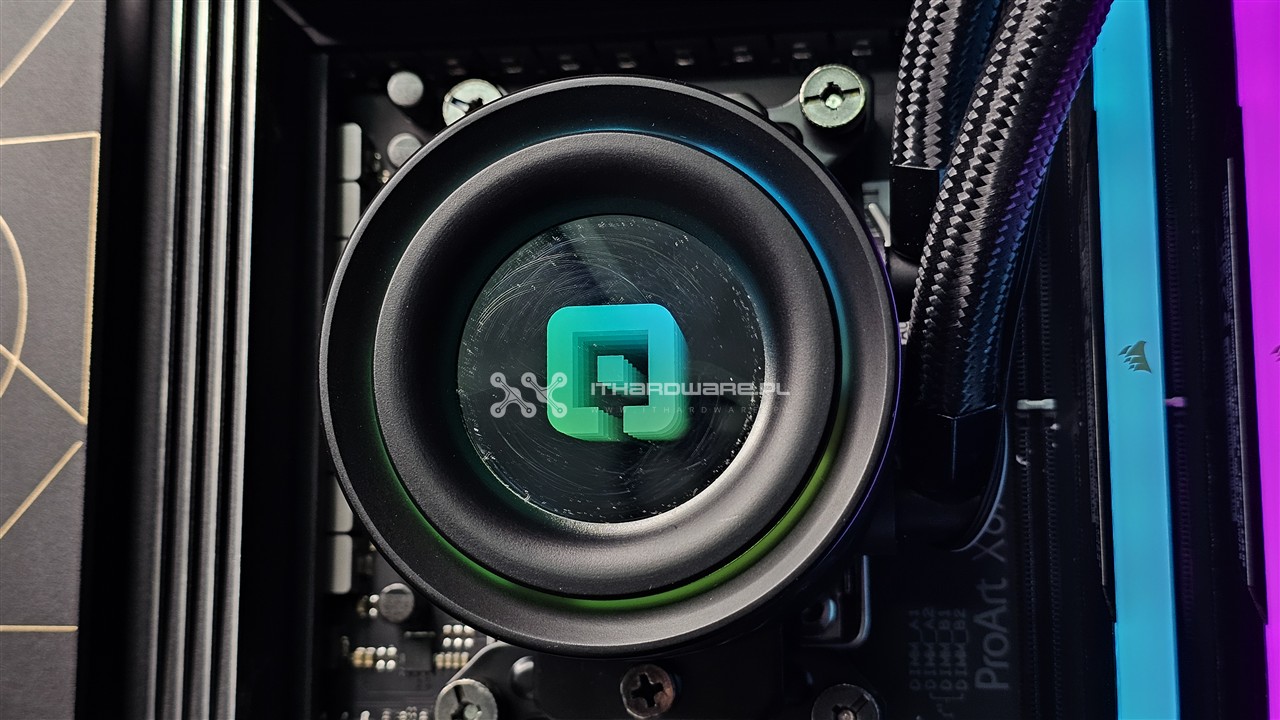

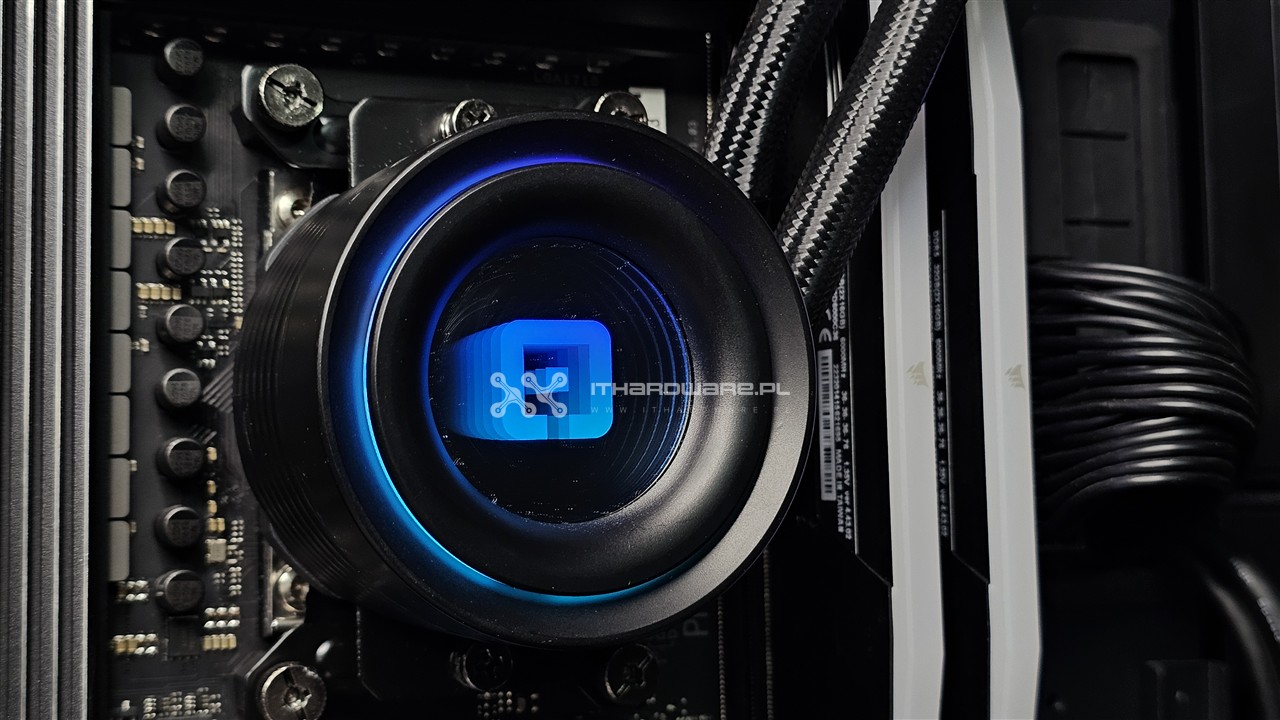

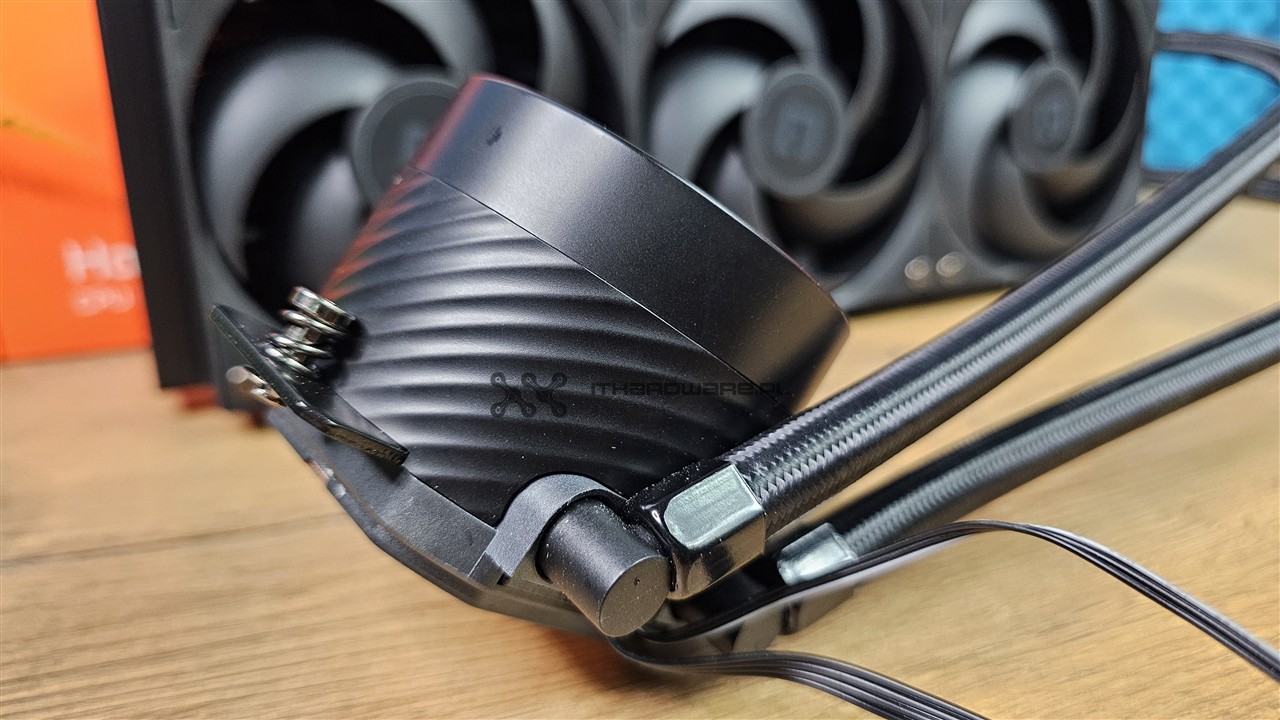

Blokopompka w SMX Hayate 360 jest wykonana z czarnego tworzywa. Top jest obracany, a środek oraz okalająca krawędź są podświetlane (ARGB). Warto uważać przy czyszczeniu – powierzchnia topu łatwo się rysuje, więc zalecam bardzo miękką ściereczkę (ręcznik papierowy zostawił u mnie drobne ryski). Boki korpusu mają delikatne karbowanie, co wygląda estetycznie.

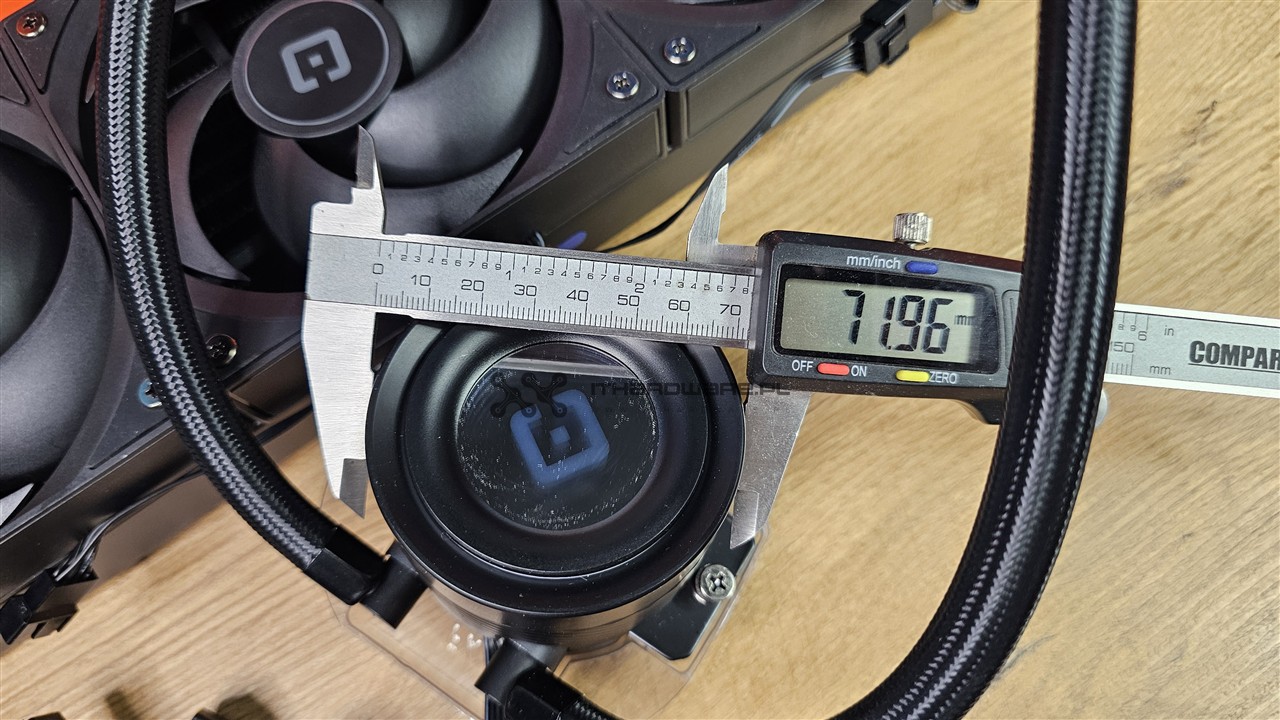

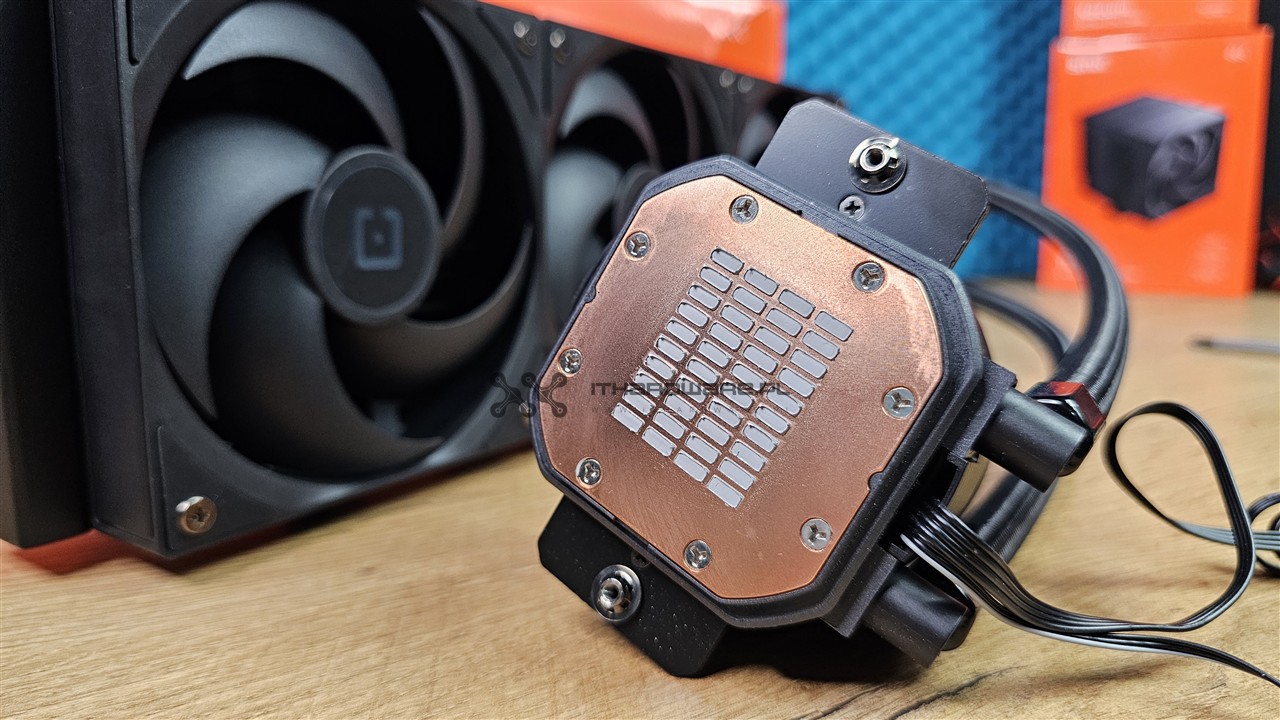

Pomiary suwmiarką wykazały średnicę górnej części bloku na 71,96 mm, natomiast miedziana zimna płyta ma ok. 54 × 54 mm. Stopa nie jest niklowana, ma lekko wypukły profil, a pasta termiczna jest nałożona fabrycznie.

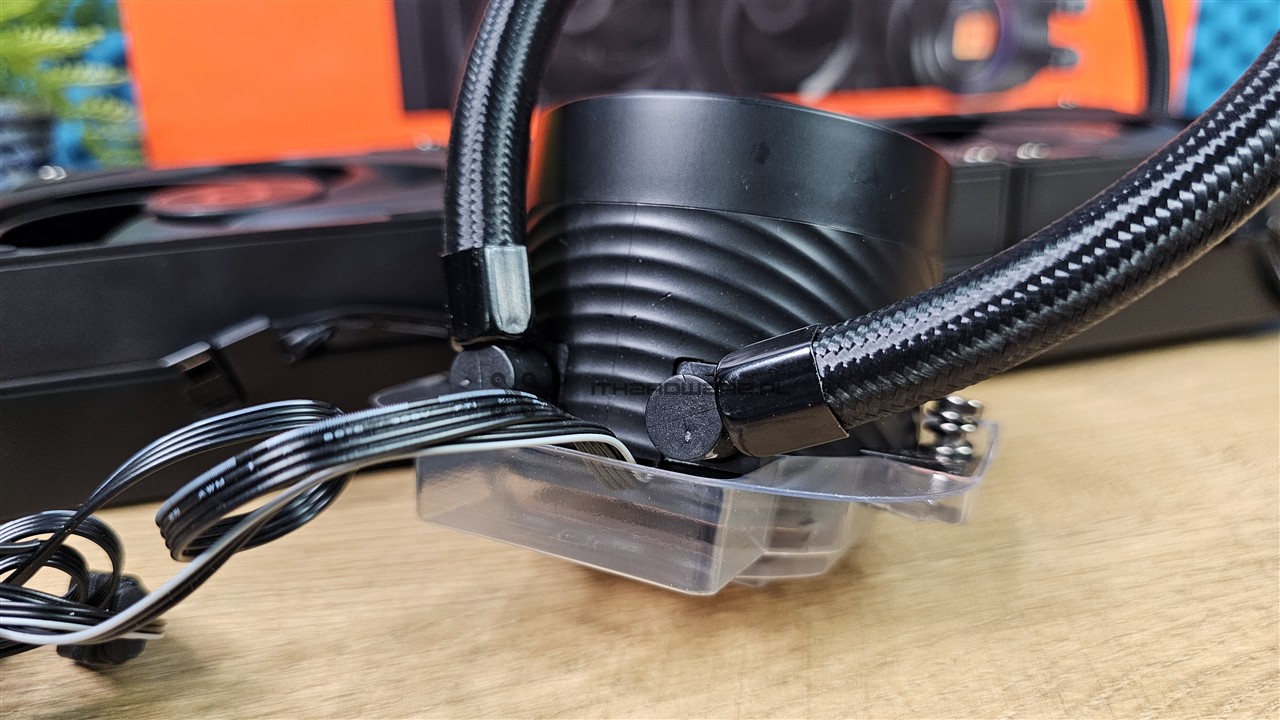

Pompa pracuje do 2900 RPM i jest sterowana sygnałem PWM (4-pin). Węże w oplocie materiałowym mają długość 420 mm, są zakończone ruchomymi króćcami, co ułatwia prowadzenie w ciasnych obudowach. Podświetlenie topu realizuje złącze ARGB 5 V (3-pin).

Montaż na platformach INTEL oraz AMD

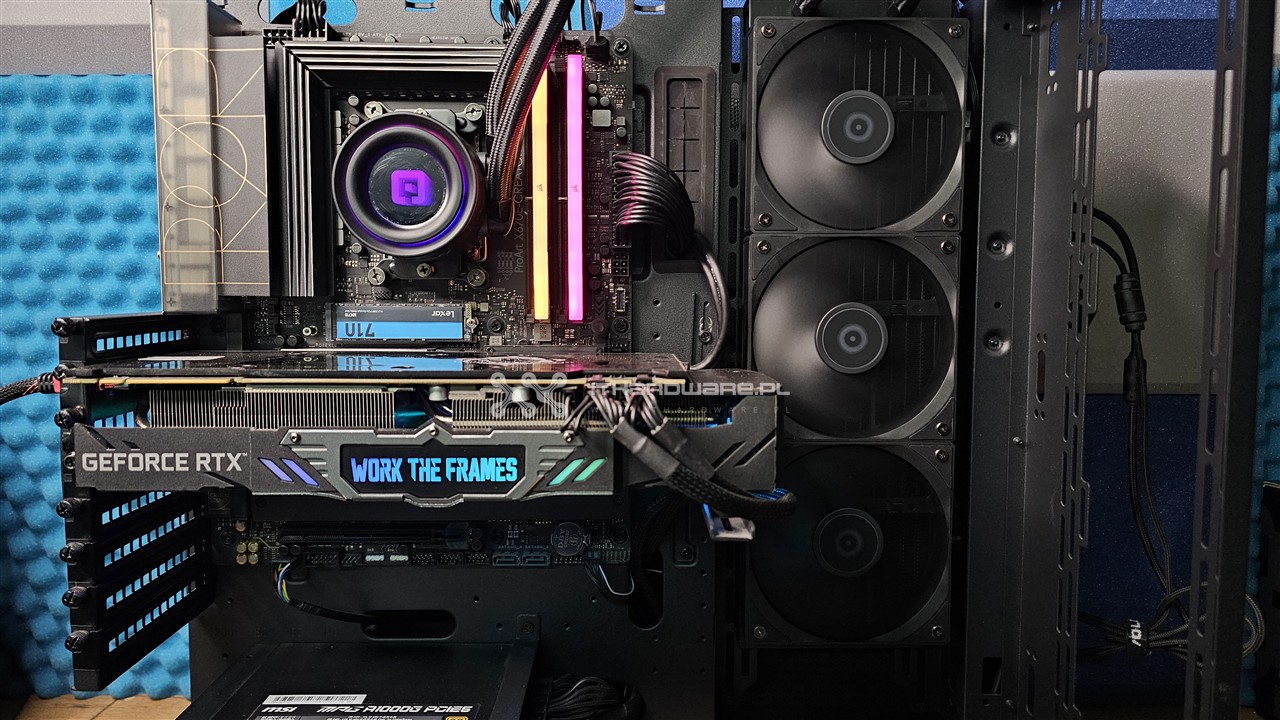

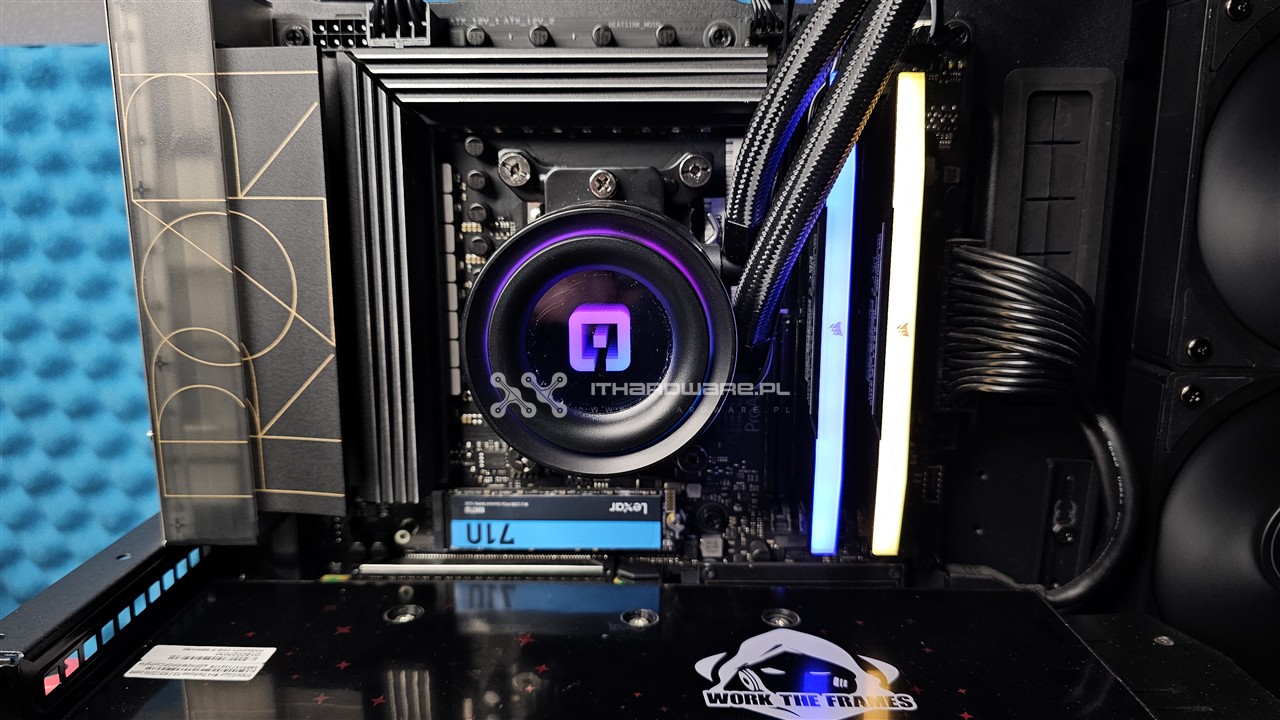

Montaż SMX Hayate 360 jest prosty i intuicyjny – dodatkowym ułatwieniem jest fakt, że wentylatory są fabrycznie przykręcone do radiatora, więc zestaw po wyjęciu z pudełka jest niemal gotowy do instalacji. Backplate dla platform Intel wykonano z metalu i zapewnia solidne podparcie, natomiast w przypadku AMD wykorzystuje się standardowy backplate z płyty głównej oraz dedykowane zapinki górne. System nie oferuje offsetowego montażu dla AM5, więc stopa bloku spoczywa centralnie na IHS procesora. Proces instalacji jest szybki i nie sprawia problemów nawet mniej doświadczonym użytkownikom.

Blokopompka mocowana jest za pomocą dwóch śrub, a ruchome króćce węży znacząco ułatwiają jej ustawienie nawet w ciasnych obudowach. Na plus zasługuje także możliwość łańcuchowego łączenia wentylatorów (PWM i ARGB), co ogranicza liczbę kabli. W praktyce do pełnej konfiguracji wystarczy podłączyć zasilanie pompki oraz przewody ARGB i PWM, co pozwala na bardzo czystą i uporządkowaną aranżację wnętrza obudowy.

Platformy testowe

Od początku 2024 roku przygotowaliśmy kilka zmian w platformach testowych oraz wdrożyliśmy kilka nowych testów, mamy nadzieję, że przypadną Wam do gustu. Główna zmiana to dodanie nowej platformy testowej AMD AM5 (zamiast wysłużonej już z procesorem Intel Core i9-9900K), na którą składa się bardzo wydajny procesor AMD Ryzen 9 7900X. Dla przetestowania możliwości najwydajniejszych zestawów chłodzenia, drugi procesor zostanie podkręcony aż do 5,3 GHz na wszystkich rdzeniach. Ponadto dodane zostały testy z wykorzystaniem oprogramowania Cinebench R23, które pokazują nie tylko wydajność układu chłodzenia procesora przy dławieniu termicznym do 85 st. C, ale również za ich pomocą sprawdzimy, na jakie maksymalne TDP danego procesora pozwala testowany układ chłodzenia.

Platforma testowa 1 - AMD:

• Procesor: AMD Ryzen 9 7900X
• Płyta główna: Asus ProArt X690E-Creator WIFI
• Pamięć RAM: DDR5 CORSAIR VENGEANCE RGB 2x16 GB 6000 MHz CL 36
• Karta graficzna: KFA2 RTX 2070 SUPER
• Dysk systemowy: Lexar NM710 2 TB
• Zasilacz: MSI MPG A1000G PCIE 5.0
• Pasta termoprzewodząca: Pactum PT2 nakładana na X

W samej metodologii również zaszły pewne zmiany. Dokonamy kilku pomiarów wydajności na procesorze podkręconym do 5,3 GHz i 5 GHz, gdzie wentylatory i ewentualnie pompa wody na chłodzeniu CPU zostały na sztywno ustawione na 100%, oraz dodatkowe testy mające na celu wskazanie maksymalnego TDP w benchmarku Cinebench R23 i taktowania rdzeni czy wynik punktowy w benchmarku CB23. Przy takich ustawieniach dokonamy pomiaru temperatur programem HWiNFO v7.14. Jako obciążenie procesora wykorzystamy także Prime95 i test Small FFT. Procesor będzie obciążony w 100%, a sam test potrwa 20 min, po których następuje 5 minut wychłodzenia oraz kolejny 20-minutowy test pomiarowy. Podawane wyniki to delta temperatury najcieplejszego rdzenia i temperatury otoczenia.

Test 38 dBA

Dodatkowo wprowadzony został test przy natężeniu dźwięku 38 dBA z odległości 40 cm. Polega on na ręcznym ustawieniu prędkości wentylatorów, by natężenie ciśnienia akustycznego z odległości 40 cm wynosiło dokładnie 38 dBA. W tym teście procesor ustawiony jest na 5 GHz, przy napięciu rdzeni 1,15 V. Pompa cieczy w przypadku AiO zawsze pracuje na 100% obrotów.

Platforma testowa 2 - Intel:

• Procesor: Intel i5-12600K
• Płyta główna: Gigabyte Z690 UD
• Pamięć RAM: DDR4 HIKSEMI U100 WAVE 2x16 GB 3600 MHz CL 18
• Karta graficzna: KFA2 RTX 2070 SUPER
• Dysk systemowy: Lexar NM710 2 TB
• Zasilacz: MSI MPG A1000G PCIE 5.0
• Pasta termoprzewodząca: Pactum PT2 nakładana na X

Procesor Intel i5-12600K został podkręcony do 4,8 GHz (rdzenie P-core), przy napięciu rdzeni 1,2 V (rdzenie E-core pracują z domyślnym taktowaniem). Wentylatory i ewentualnie pompa wody na chłodzeniu CPU zostały na sztywno ustawione na 100%. Przy takich ustawieniach dokonamy pomiaru temperatur programem HWiNFO v7.14. Jako obciążenie procesora wykorzystamy tym razem Prime95 i test Small FFT. Procesor będzie obciążony w 100%, a sam test potrwa 20 min, po których następuje 5 minut wychłodzenia oraz kolejny 20-minutowy test pomiarowy. Podawane wyniki to delta temperatury najcieplejszego rdzenia i temperatury otoczenia.

Test 38 dBA

Dodatkowo wprowadziliśmy test przy natężeniu dźwięku 38 dBA z odległości 40 cm. Polega on na ręcznym ustawieniu prędkości wentylatorów, by natężenie ciśnienia akustycznego z odległości 40 cm wynosiło dokładnie 38 dBA. W tym teście procesor ustawiony jest na 4,8 GHz przy 1,2 V.

Pomiary natężenia dźwięku:

- podczas testu temperatur, w momencie pełnego obciążenia,

- w trybie spoczynku, na 30% prędkości obrotowej w trybie PWM lub 3,6 V przy sterowaniu DC.

Testy głośności przeprowadzamy decybelomierzem Voltcraft SL200. Minimalny poziom, jaki zmierzyliśmy w pomieszczeniu testowym, to 31,9 dBA. Dlatego też, jeśli na wykresie głośności widzicie 31,9 dBA, oznacza to, że cooler był niesłyszalny.

Wydajność AMD Ryzen 9 7900X

Testy wydajności zostały przeprowadzone w obudowie typu benchtable i pomieszczeniu o temperaturze 22-25 stopni Celsjusza. Metodologia testów opisana została wcześniej.

Na wykresach podane są osiągane podczas testów prędkości obrotowe wentylatorów, ewentualnie pomp cieczy chłodzącej. Procesor ma ustawione dławienie termiczne po przekroczeniu temperatury 85 st. C, wynik na wykresach z temperaturą 85 st. C oznacza throttling.

Przy maksymalnych obrotach wentylatorów AiO SMX Hayate 360 poradziło sobie ze schłodzeniem Ryzena 9 7900X podkręconego do 5,3 GHz i osiągnęło wynik powyżej środka stawki. Tutaj warto dodać że nie każde AiO z radiatorem 360 mm sobie radzi z utrzymaniem taktowania 5,3 GHz.

Wydajność Intel Core i5 12600K

Testy wydajności zostały przeprowadzone w obudowie typu benchtable i pomieszczeniu o temperaturze 22-25 stopni Celsjusza.

Na wykresach podane są osiągane prędkości obrotowe wentylatorów, ewentualnie pomp cieczy chłodzącej.

W przypadku Intel Core i5-12600K SMX Hayate 360 plasuje się bardzo wysoko.

Wydajność przy 38 dBA

Wprowadzony został test przy natężeniu dźwięku 38 dBA, mierzony z odległości 40 cm. Polega on na ręcznym ustawieniu prędkości wentylatorów, by natężenie ciśnienia akustycznego z odległości 40 cm wynosiło dokładnie 38 dBA.

Sprzęt w tym teście pracował z obrotami:

• wentylatory 61% PWM - 1296 RPM,
• pompa 100% PWM - 2967 RPM.

Testy w Cinebench 23

Maksymalne TDP oraz taktowanie

SMX Hayate 360  nie ogranicza procesora, mamy maksymalne TDP Ryzen 9 7900X na poziomie 201,3 W i całkiem wysoki zegary rdzeniowe 5100 MHz.

Pomiar ciśnienia akustycznego

Pomiar ciśnienia akustycznego (popularny hałas) dokonywany był za pomocą decybelomierza, który ustawiono prostopadle do rotora w odległości 40 cm. Jako urządzenie pomiarowe posłużył Voltcraft SL-200, a te z kolei wykonywano w porach nocnych celem wykluczenia czynników zewnętrznych (ruch uliczny, dzieci itp.). Tło pomiaru w pomieszczeniu testowym wynosiło 31,9 dBA, natomiast temperatura otoczenia wahała się w zakresie 22-25 stopni Celsjusza. Czas pomiaru wynosił minimum 120 sekund lub do momentu ustabilizowania się wyniku, a zapisywane były tylko najwyższe zarejestrowane wartości. Zanim przejdę do testów, zapoznajcie się z poniższym zestawianiem:

• 10 dBA - normalne oddychanie/szelest liści,
• 20 dBA - szept,
• 30 dBA - ciche pomieszczenie w domu,
• 40 dBA - lodówka,
• 50 dBA - normalna rozmowa,
• 60 dBA - śmiech,
• 70 dBA - odkurzacz lub suszarka do włosów,
• 80 dBA - głośna muzyka/duży ruch miejski.

Należy mieć na uwadze, że własne ustawienia krzywych wentylatorów pozwolą większości coolerów uzyskać wyższą kulturę pracy.

SMX Hayate 360 to słyszalny układ chłodzenia, gdy pracuje on na pełnej wydajności. W spoczynku, po obniżeniu obrotów wentylatorów do 20% sygnału PWM i pompy do 50% PWM, zanotowałem 32,5 dBA. Ogromną zaleta jest blokada obrotów pompy cieczy i wentylatorów. Minimalne obroty wentylatorów wyniosły 329 RPM, natomiast pompy cieczy ok. 1590 RPM, nawet przy 0% wypełnienia sygnału PWM.

Analiza termowizyjna kamerą FLIR

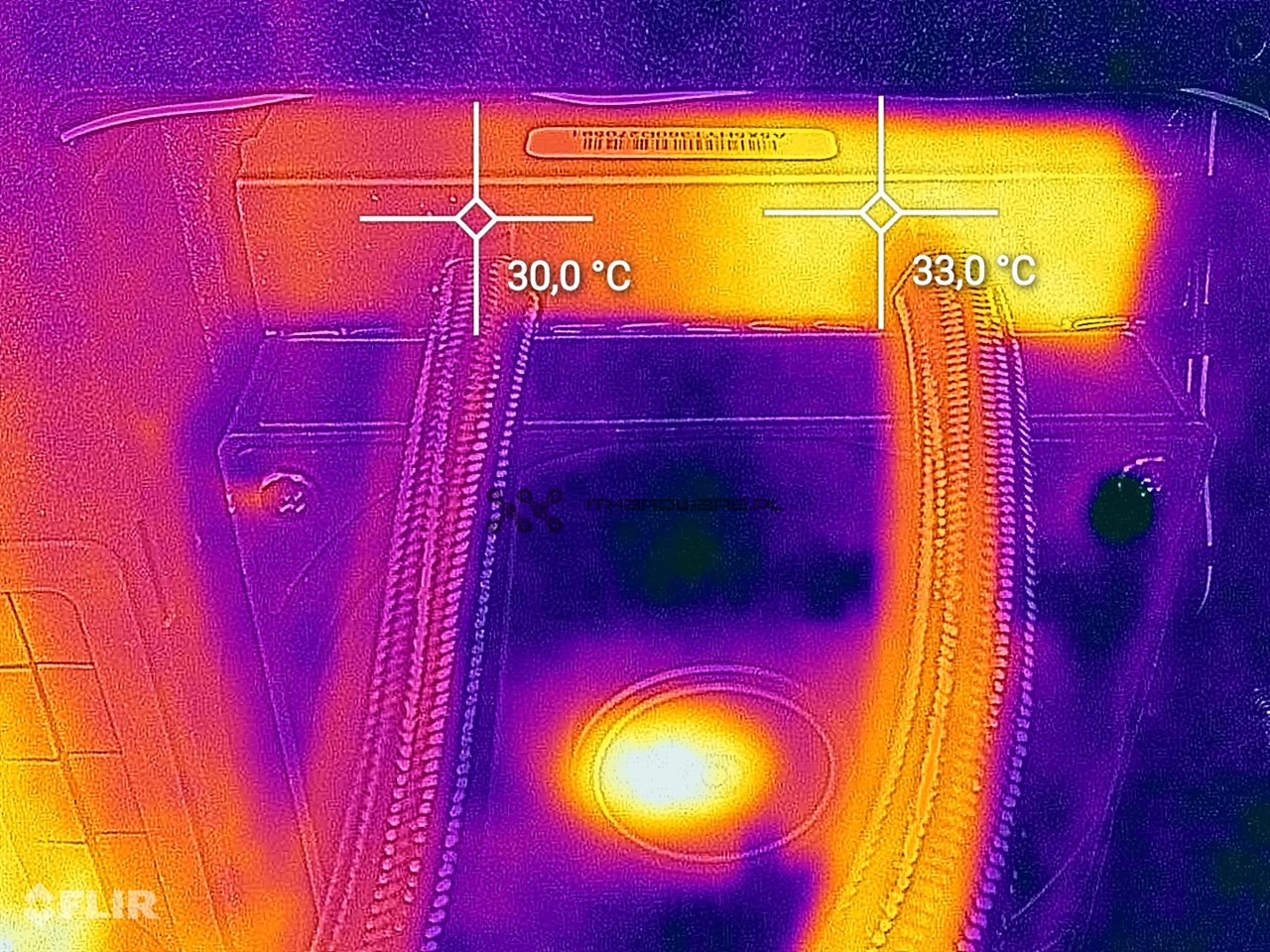

Wykonałem kilka zdjęć kamerą termowizyjną FLIR LEPTON, która jest zainstalowana w telefonie uleFone Armor 9. Kamera termowizyjna pozwala na badanie wielu punktów jednocześnie, wykorzystując wiele różnych filtrów.

Węże obciążenie 100% - Ryzen 9 7900X @ 5,3 GHz

Sekcja zasilania obciążenie 100% - Ryzen 9 7900X @ 5,3 GHz



SMX Hayate 360 - ocena i opinia

SMX Hayate 360 to chłodzenie AiO, które od początku sprawia wrażenie dobrze przemyślanej konstrukcji. Producent postawił na prostotę montażu i solidne wykonanie, wentylatory są fabrycznie zamontowane, a ich łańcuchowe łączenie ułatwia organizację kabli w obudowie. Blokopompka z obracanym topem i podświetlanym środkiem wygląda estetycznie i nowocześnie, a karbowane boki dodają jej charakteru. Na uwagę zasługują wentylatory, które wyraźnie inspirowane są popularnymi wysokociśnieniowymi modelami z serii Arctic P – mają podobny kształt łopatek oraz profil zoptymalizowany pod chłodnice, co przekłada się na dobrą wydajność przy niskich obrotach. W testach Hayate 360 bez trudu poradził sobie z podkręconymi procesorami AMD Ryzen 9 7900X oraz Intel Core i5-12600K, utrzymując niskie temperatury i stabilne taktowania. To kompletne chłodzenie, które łączy praktyczność, solidność i bardzo dobre parametry pracy nawet przy normalizacji głośności.

Nie jest to jednak chłodzenie pozbawione wad. Producent nie przewidział offsetowego montażu dla platformy AM5, przez co blok spoczywa centralnie na IHS procesora – nie wpływa to znacząco na wydajność, ale w przypadku najbardziej wymagających jednostek można byłoby uzyskać nieco lepsze rezultaty. Pewnym minusem jest też łatwo rysująca się powierzchnia topu, wystarczy nieodpowiednia ściereczka, by pozostawić mikrorysy. Wentylatory przy maksymalnych obrotach są już słyszalne, choć charakter dźwięku pozostaje równy i nieprzeszkadzający. Poza tym trudno wskazać inne istotne wady, w swojej klasie cenowej SMX Hayate 360 jest konstrukcją bardzo dopracowaną i kompletną.

SMX Hayate 360 to przykład chłodzenia AiO, które bez zbędnych fajerwerków oferuje solidną wydajność, wysoką kulturę pracy i jakość wykonania, jakiej często brakuje w znacznie droższych konstrukcjach.

Pod względem wydajności SMX Hayate 360 plasuje się w środku stawki chłodzenia AiO z radiatorem 360 mm, bez problemu radzi sobie z procesorami klasy Ryzen 9 7900X czy Intel Core i5-12600K, utrzymując stabilne taktowania i bezpieczne temperatury. Jego największą siłą pozostają spójna i solidna konstrukcja, prosty montaż, łańcuchowe łączenie wentylatorów oraz wentylatory o charakterystyce wysokociśnieniowej, no i posiada zabezpieczenie przed zatrzymaniem pompy cieczy. W połączeniu z ceną na poziomie około 379 zł otrzymujemy zestaw, który trudno nazwać budżetowym – to dobrze zaprojektowane, efektywne i estetyczne chłodzenie dla użytkowników poszukujących praktycznego rozwiązania w rozsądnej cenie. Dla tych z mniejszą obudową dostępne są zaś wersje Hayate 280 (~329 zł) i Hayate 240 (~279 zł), oferujące tę samą konstrukcję i jakość wykonania. Końcowa ocena 8/10 to efekt połączenia stabilnej wydajności, wysokiej funkcjonalności i bardzo dobrego stosunku jakości do ceny. W obecnej formie Hayate 360 zasługuje na wyróżnienia rekomendacja, wydajność i opłacalność.

SMX Hayate 360  - ocena

SMX Hayate 360  - opinia

 SMX Hayate 360  - zalety:

• Wydajność również w testach normalizacji głośności do 38 dBA,
• Fabrycznie zamontowane wentylatory,
• Łańcuchowe łączenie wentylatorów (PWM),
• Wysoka jakość wykonania,
• Dobrze zaprojektowany blok z podświetlanym topem i karbowanymi bokami,
• Dobra kultura i elastyczność pracy pompki (PWM do 2900 RPM),
• Zabezpieczenie przed zatrzymaniem pracy pompy cieczy,
• Fabrycznie nałożona pasta termiczna,
• Charakterystyka wysokociśnieniowa wentylatorów,
• Solidny system montażowy (metalowy backplate Intel, dwa warianty dla AMD),

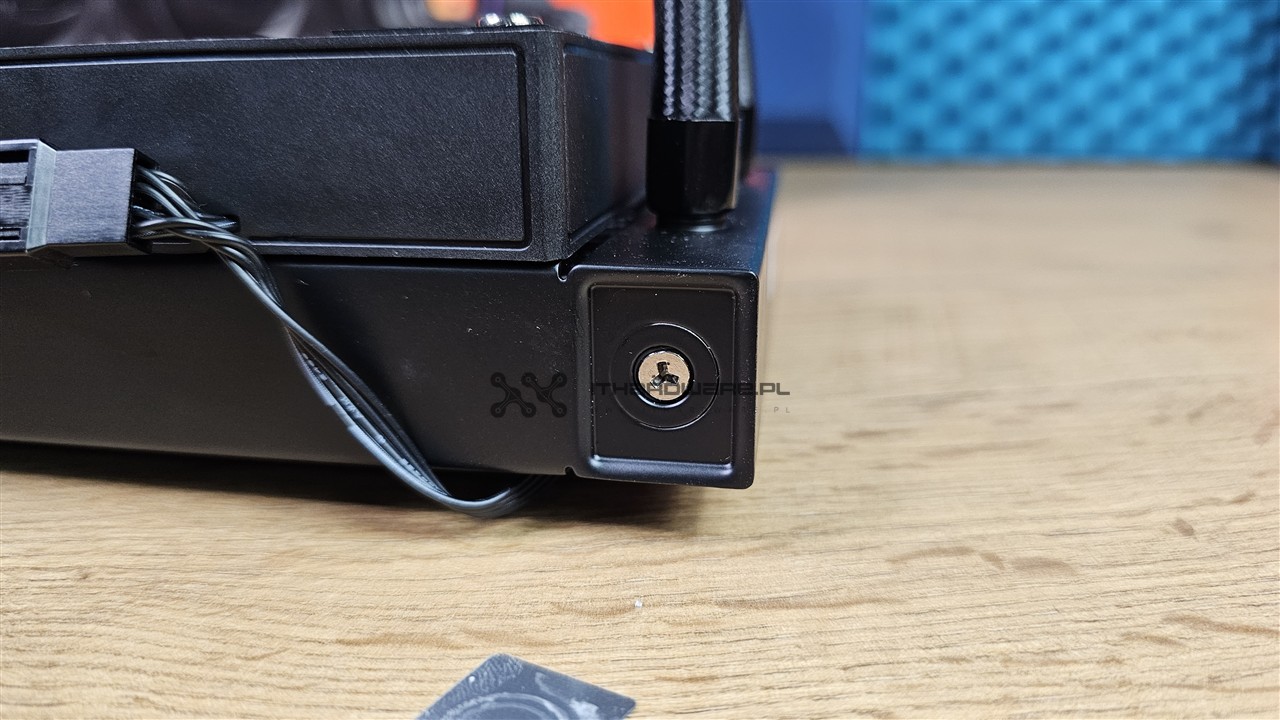

• Możliwość uzupełnienia cieczy przez port serwisowy,
• Materiałowe oploty,
• Kompatybilność z nowymi podstawkami Intel i AMD,
• Długie węże 420 mm.

 SMX Hayate 360  - wady:

• Brak offsetowego montażu dla AM5,
• Powierzchnia topu łatwo się rysuje.

Cena na dzień publikacji: od 379 zł (kup w x-kom)

Gwarancja: 3 lata
