Test be quiet! Pure Power 13 M 1200 W. Niech moc będzie z Wami

Analiza wnętrza

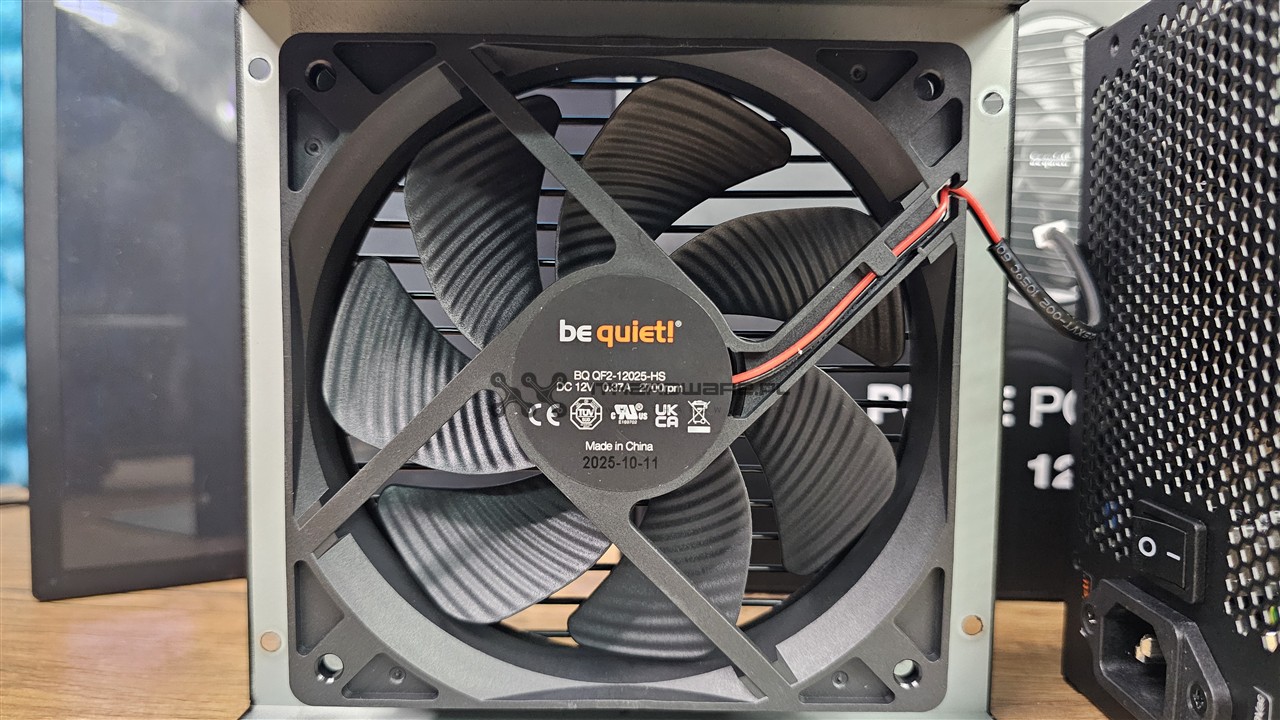

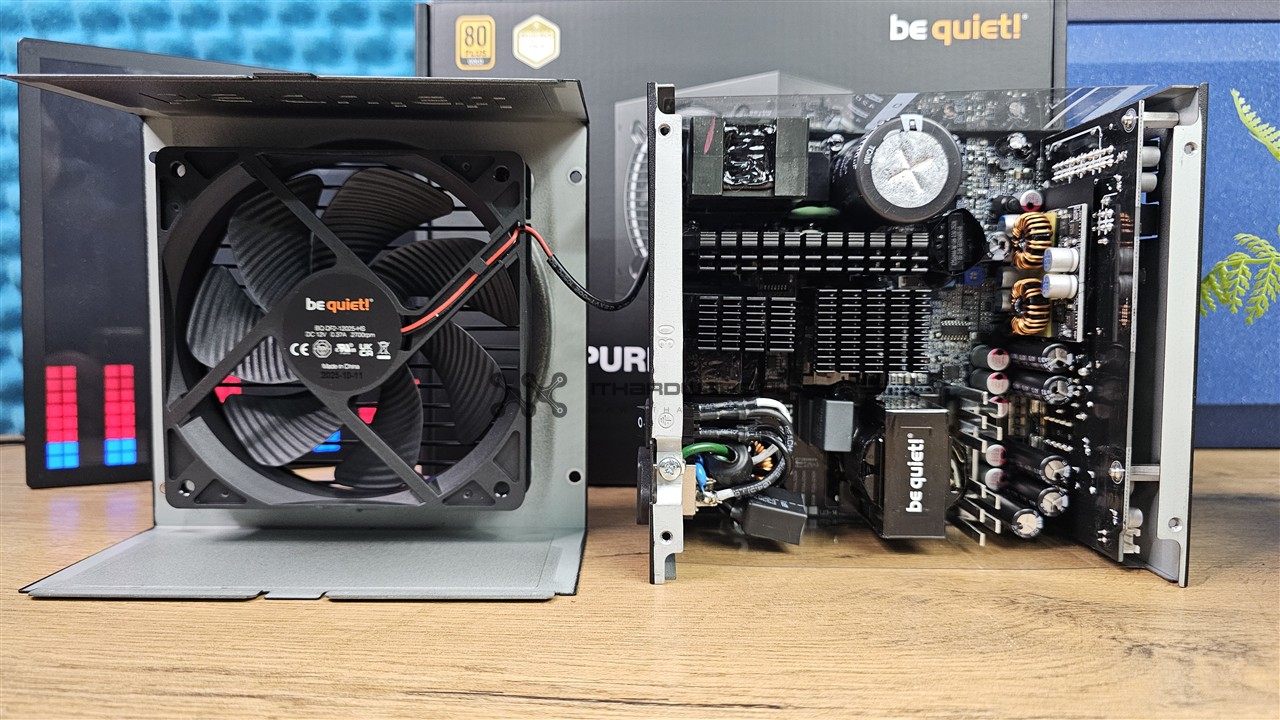

Za chłodzenie elektroniki odpowiada wentylator be quiet! BQ QF2-12025-HS, który pracuje w trybie półpasywnym. Z etykiety na wentylatorze wynika, że jest to jednostka DC 12 V, 0,37 A, a deklarowana prędkość maksymalna wynosi 2700 obr./min. Łopatki mają karbowany profil, co ma wspierać przepływ powietrza i ograniczać niepożądane zawirowania.

W Pure Power 13 M 1200 W to przede wszytskim zmiana fabryki i platformy OEM, ponieważ za produkcję modelu o mocy 1200 W odpowiada CWT, a nie FSP jak słabszych modelach. Rozmieszczenie elementów jest przemyślane, tak by kluczowe podzespoły były efektywniej chłodzone. Producent unika umieszczania nagrzewających się elementów bezpośrednio pod silnikiem wentylatora. Zamiast tego środkiem mamy duży kanał z radiatorami sekcji pierwotnej. Teoretycznie powinno to zapewnić dobrą termikę, ale ostatecznie zweryfikuje to dopiero kamera termowizyjna.

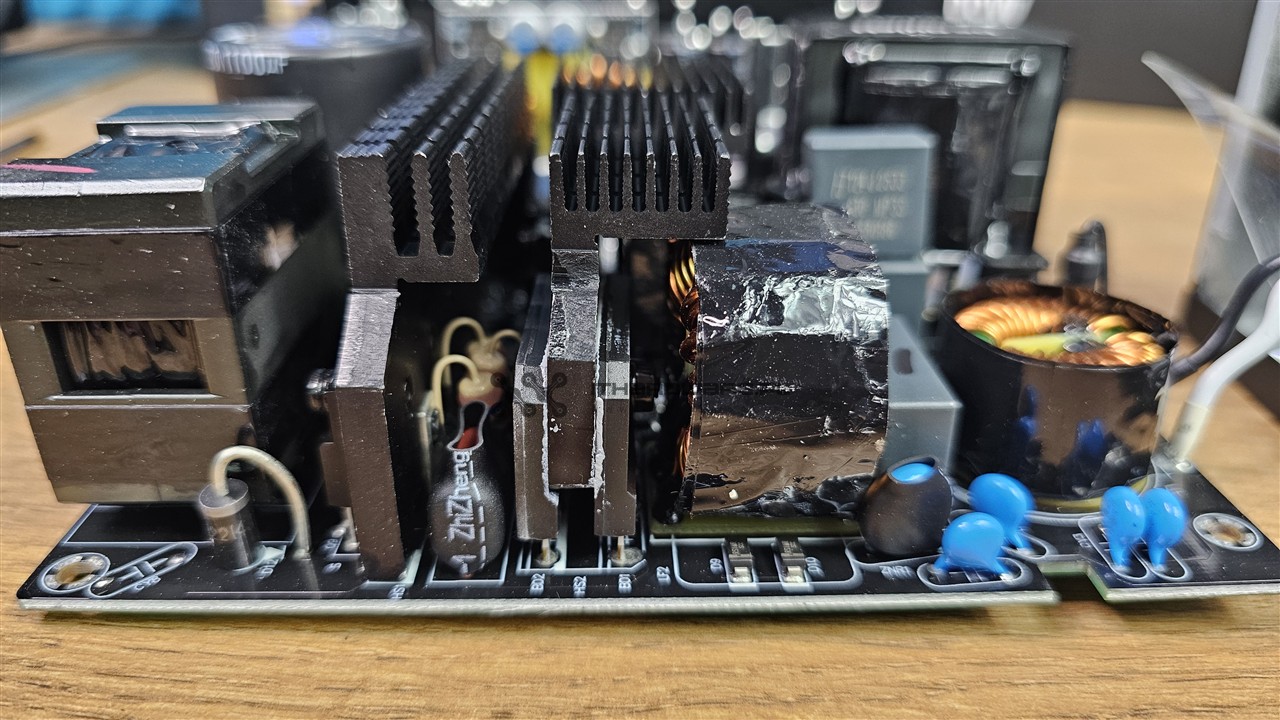

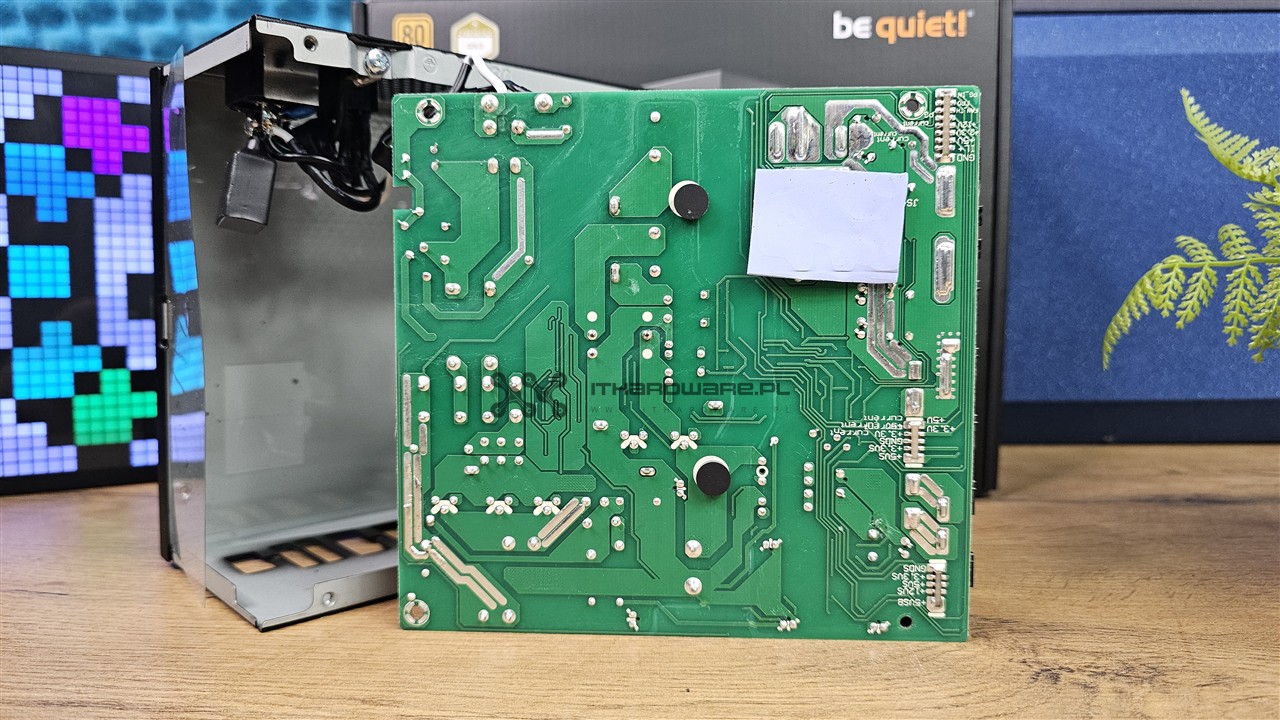

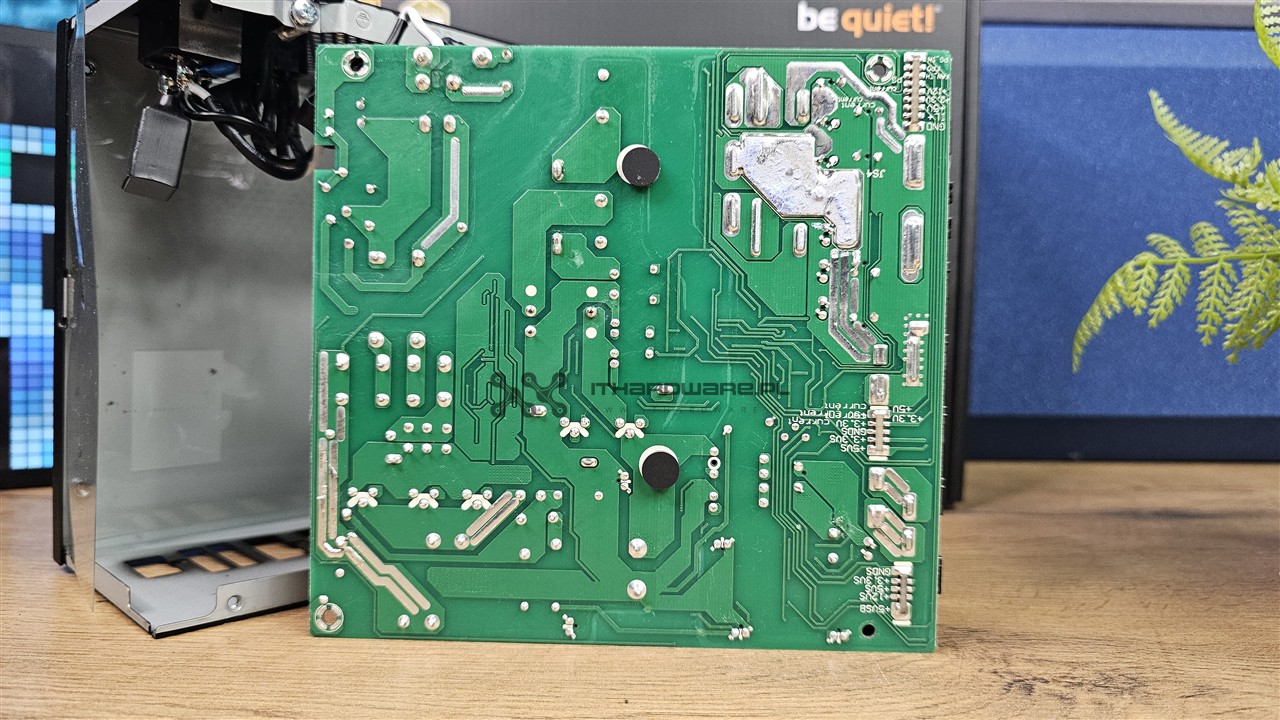

Do chłodzenia kluczowych komponentów zastosowano trzy aluminiowe radiatory o zwiększonej pojemności cieplnej, anodowane na czarno. Dodatkowo mamy dwie metalowe blaszki, które wspomagają odbiór ciepła z sekcji prostowania umieszczonej po stronie wtórnej. W tym przypadku producent zastosował termopad wspomagający odbieranie ciepła przez obudowę.

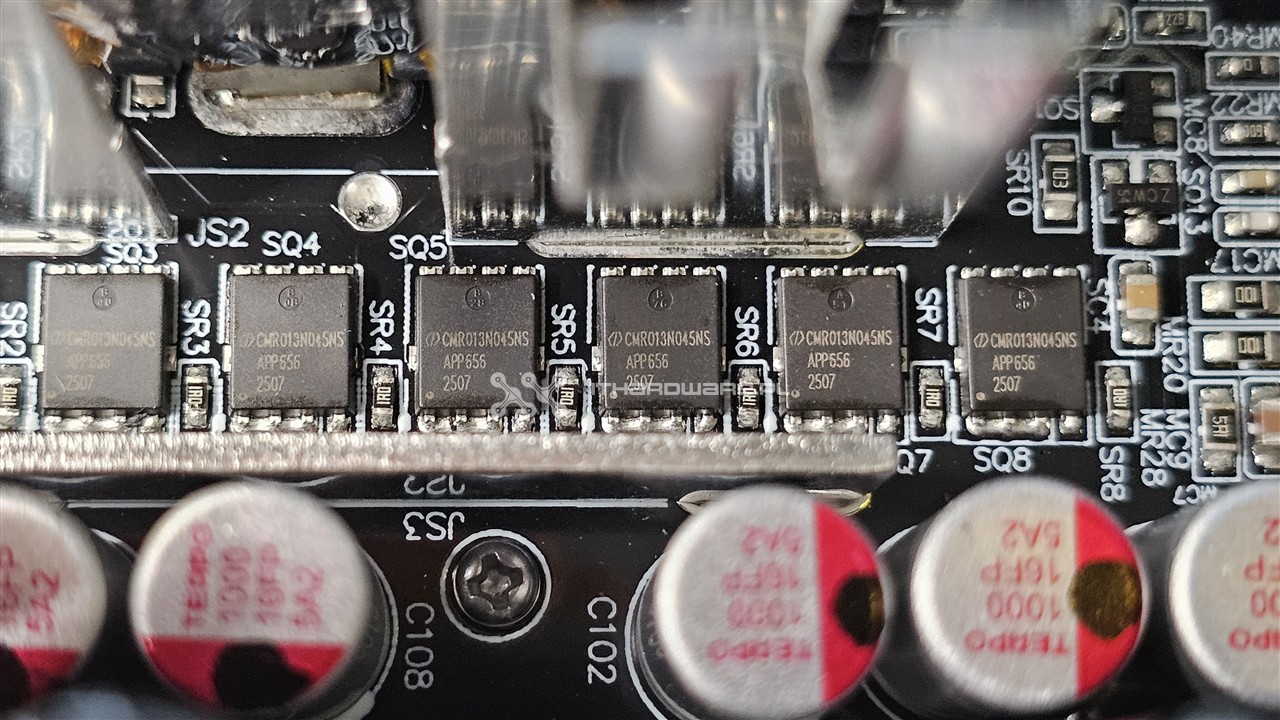

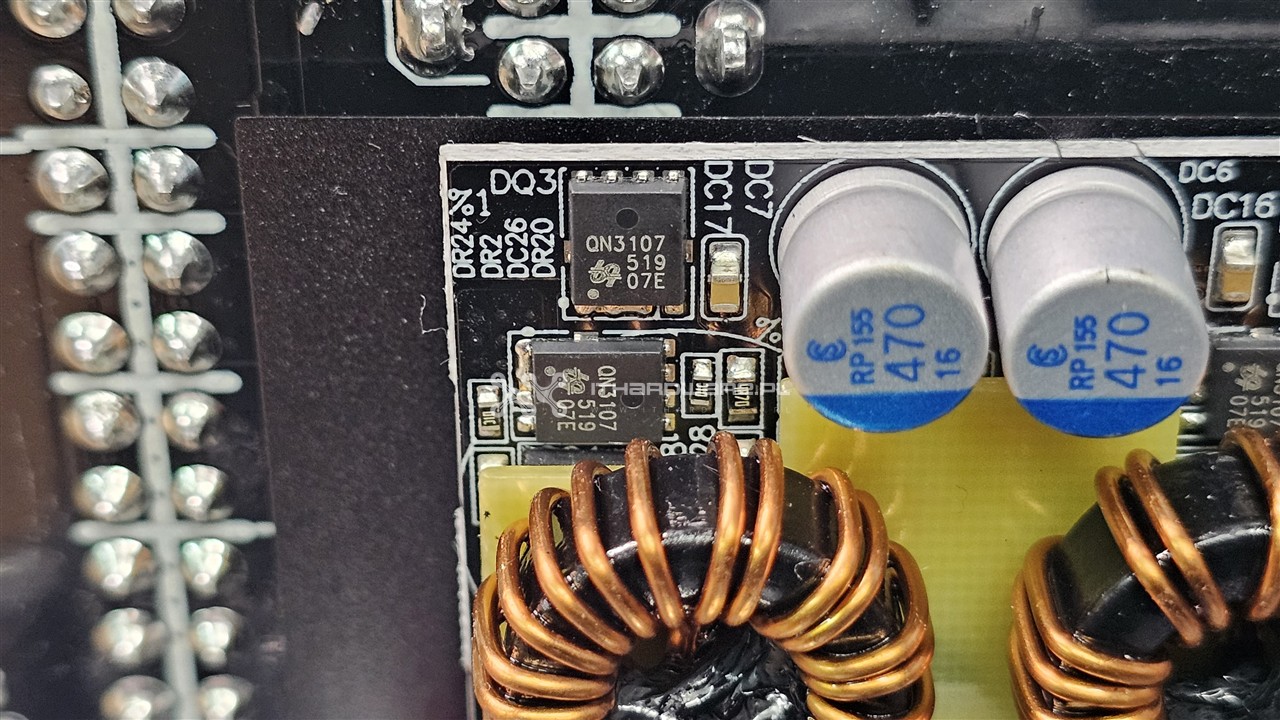

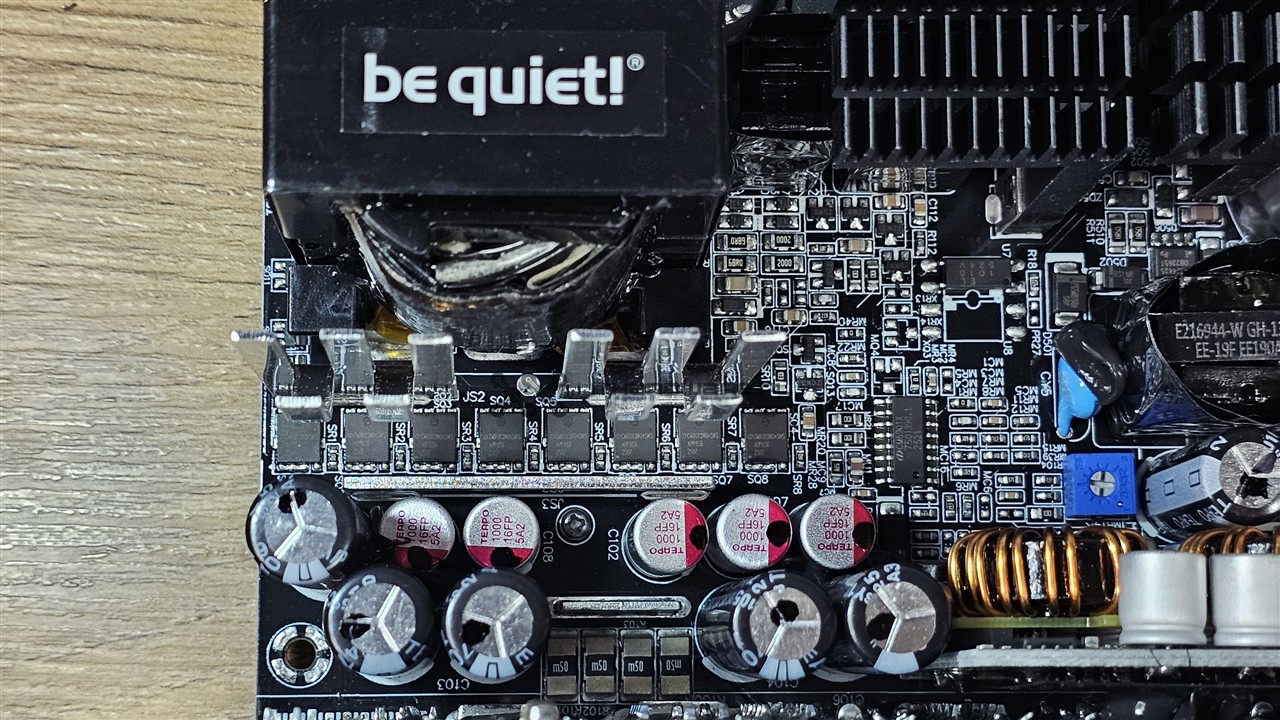

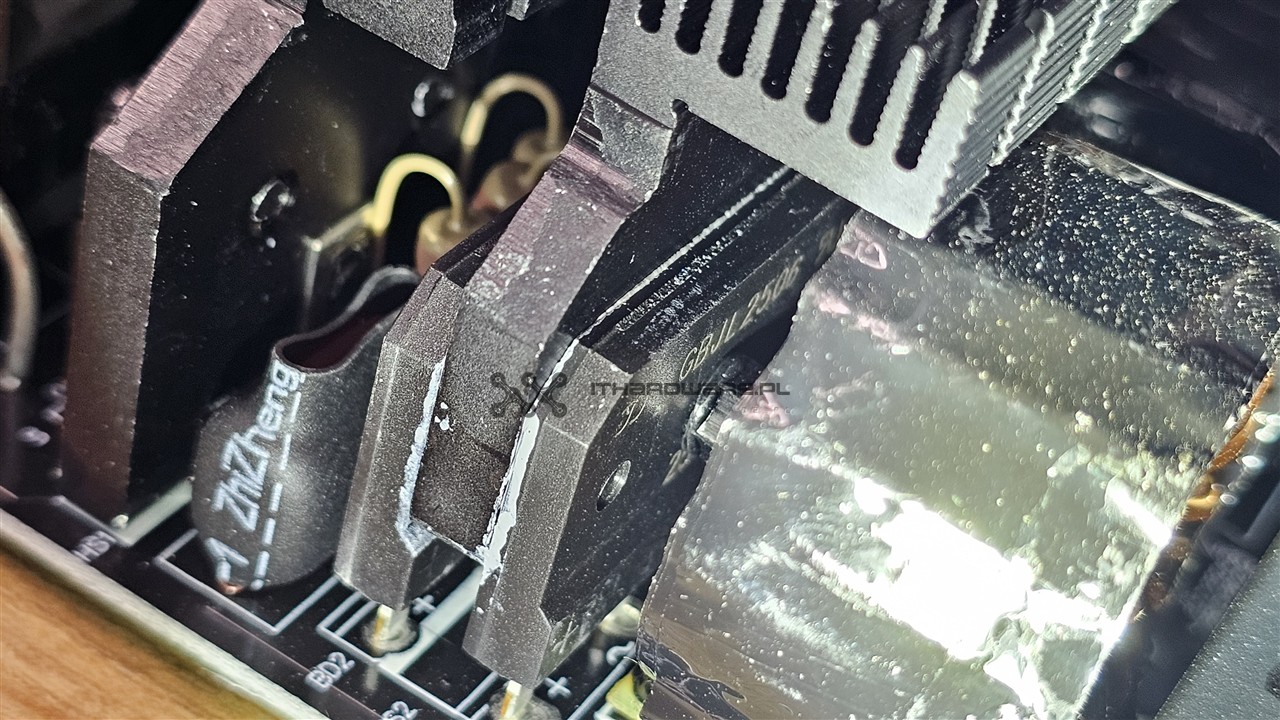

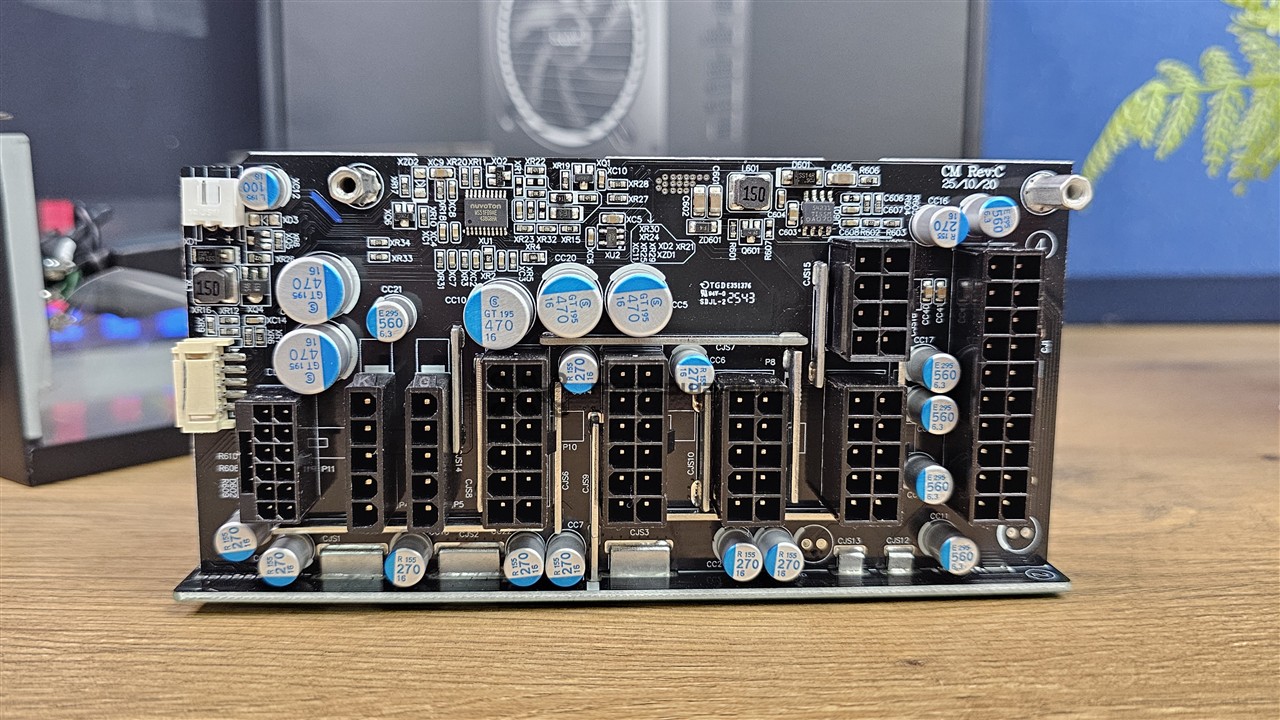

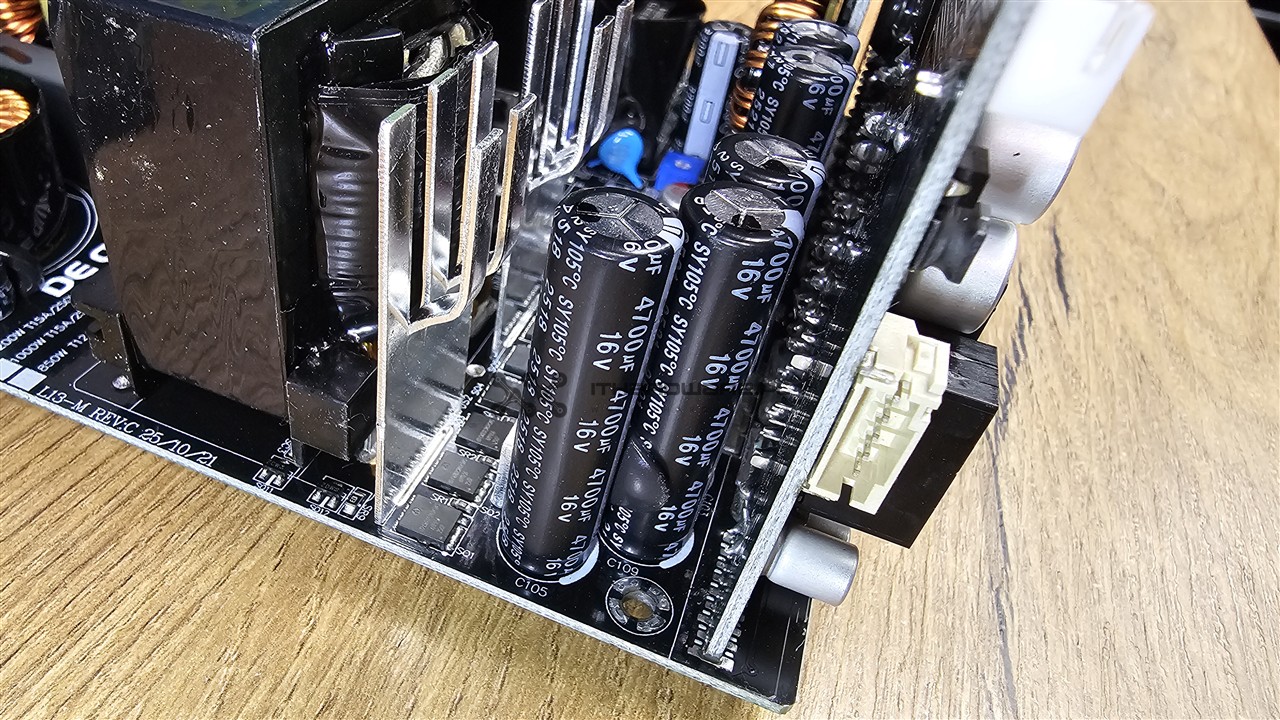

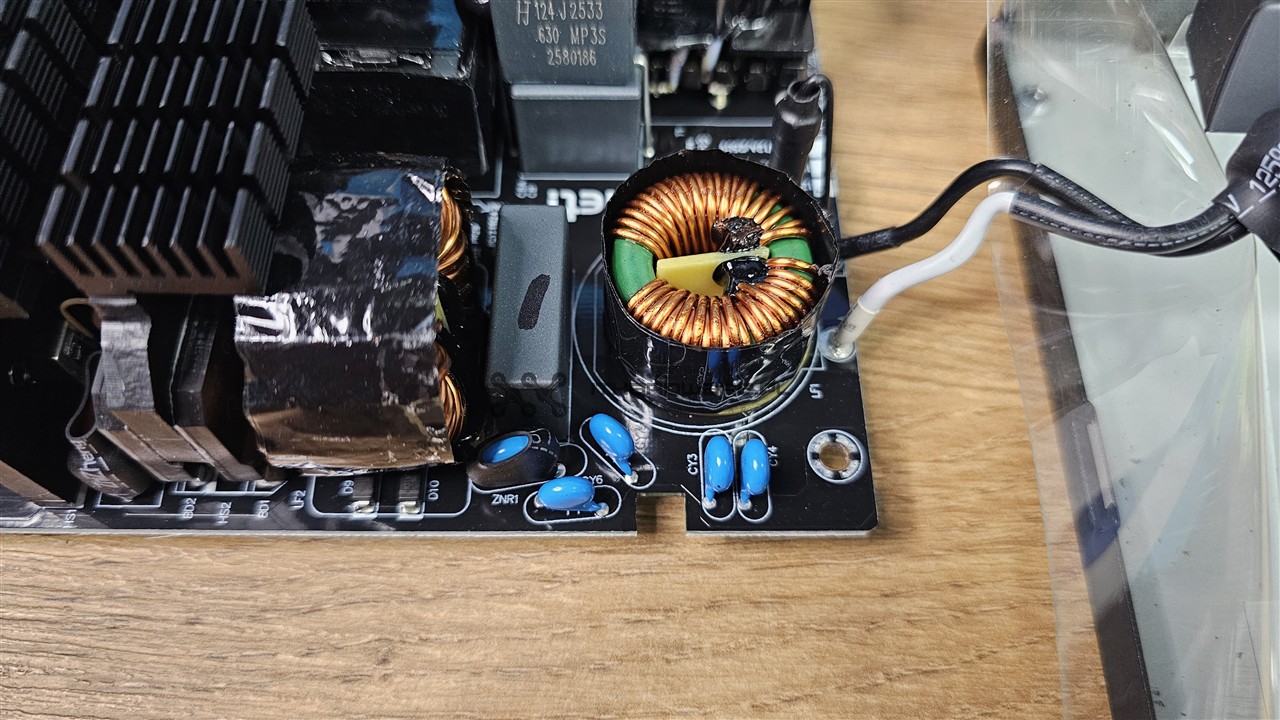

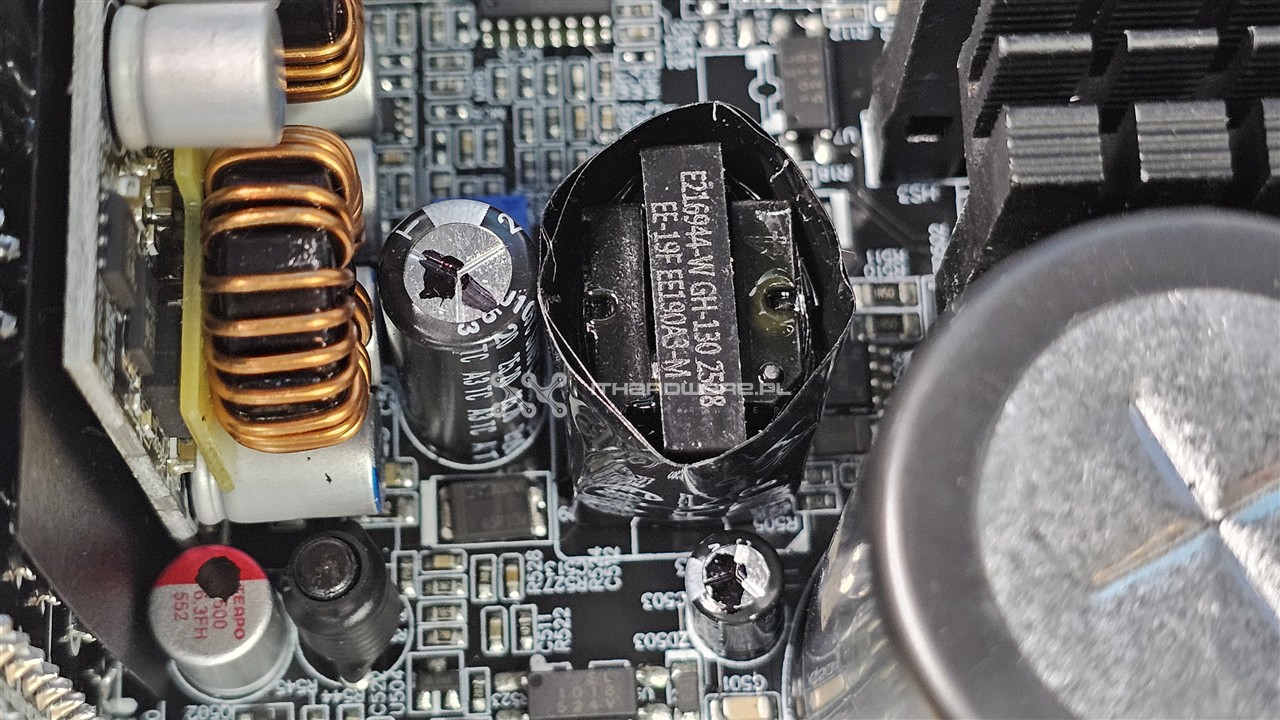

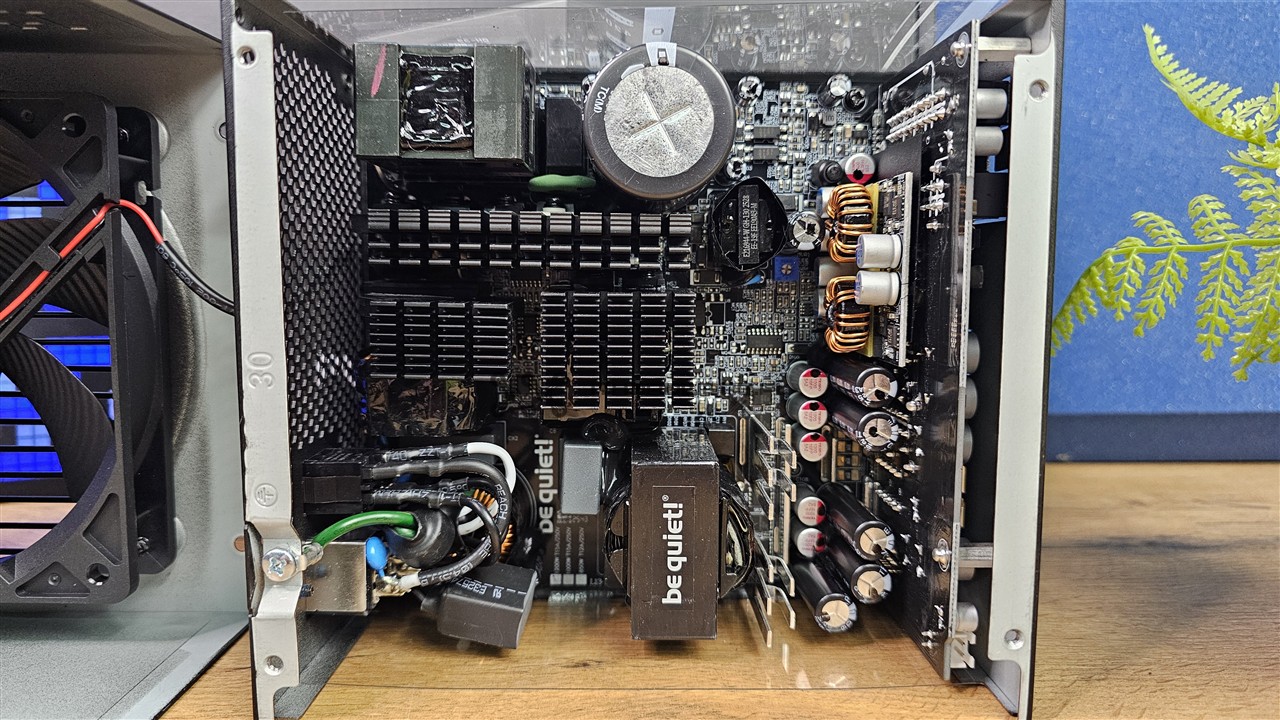

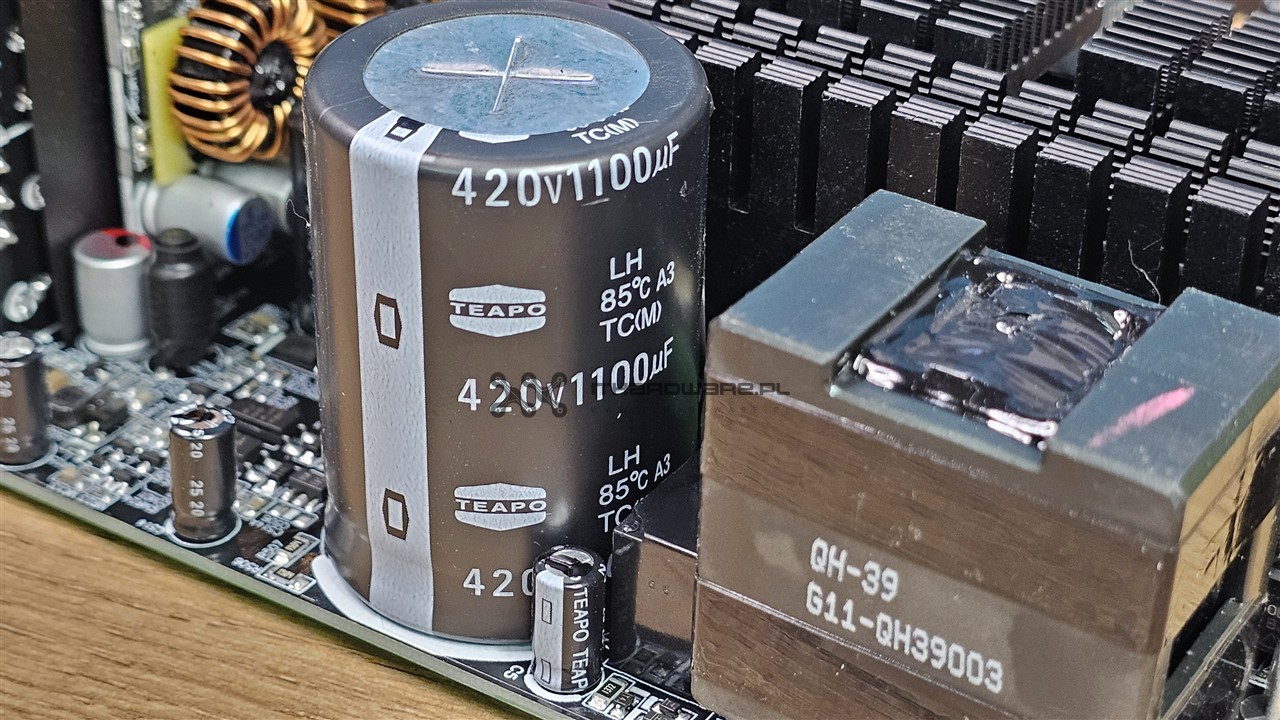

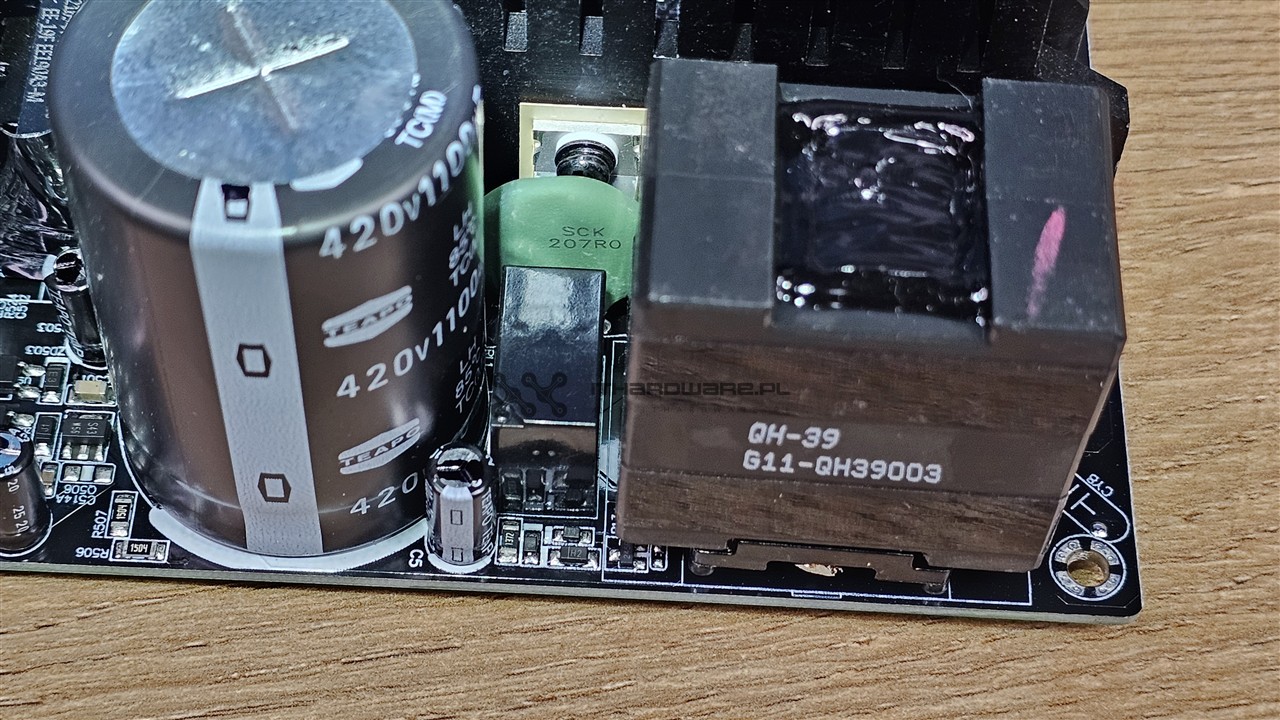

Analizując rozmieszczenie elementów w Pure Power 13 M 1200 W, po lewej stronie umieszczono filtr EMI oraz radiator mostków prostowniczych, a tuż za nim radiator chłodzący sekcję APFC. Dalej znajduje się cewka sekcji APFC, obok umieszczono duży wysokonapięciowy kondensator filtrujący Teapo, przystosowany do pracy w temperaturze do 85 °C. Pod nim znalazły się elementy obwódu 5 Vsb oraz sekcję kluczowania, która oparta jest na topologii pół mostu. Pod sekcją kluczowania mamy elementy układu rezonansowego LLC. Za transformatorem głównym, na laminacie, umieszczono sekcję prostowania linii +12 V opartą na synchronicznym prostowniku. W jej bezpośrednim sąsiedztwie znajdują się dodatkowe kondensatory polimerowe i elektrolityczne. Po prawej stronie znalazł się kolejny pionowy laminat z przetwornicami DC-DC. Tuż przy samej krawędzi obudowy przylutowano PCB z gniazdami modularnego okablowania, gdzie również dodano kondensatory aluminiowo-polimerowe.

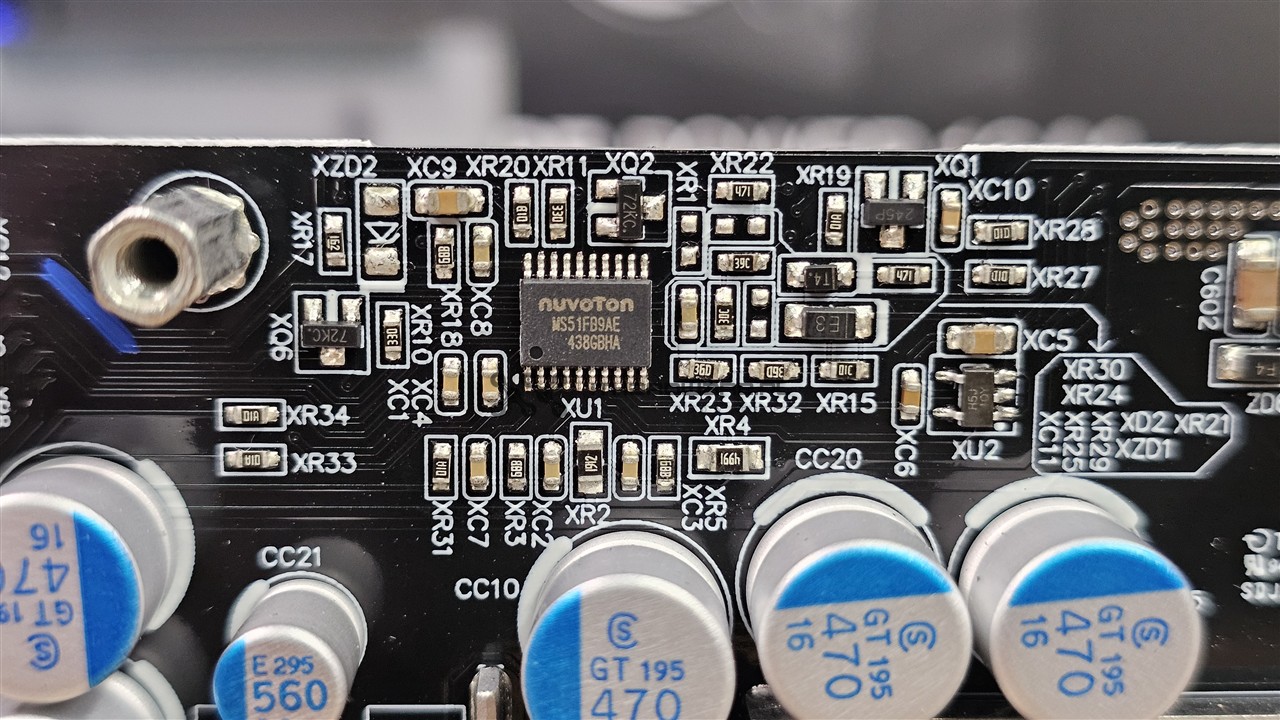

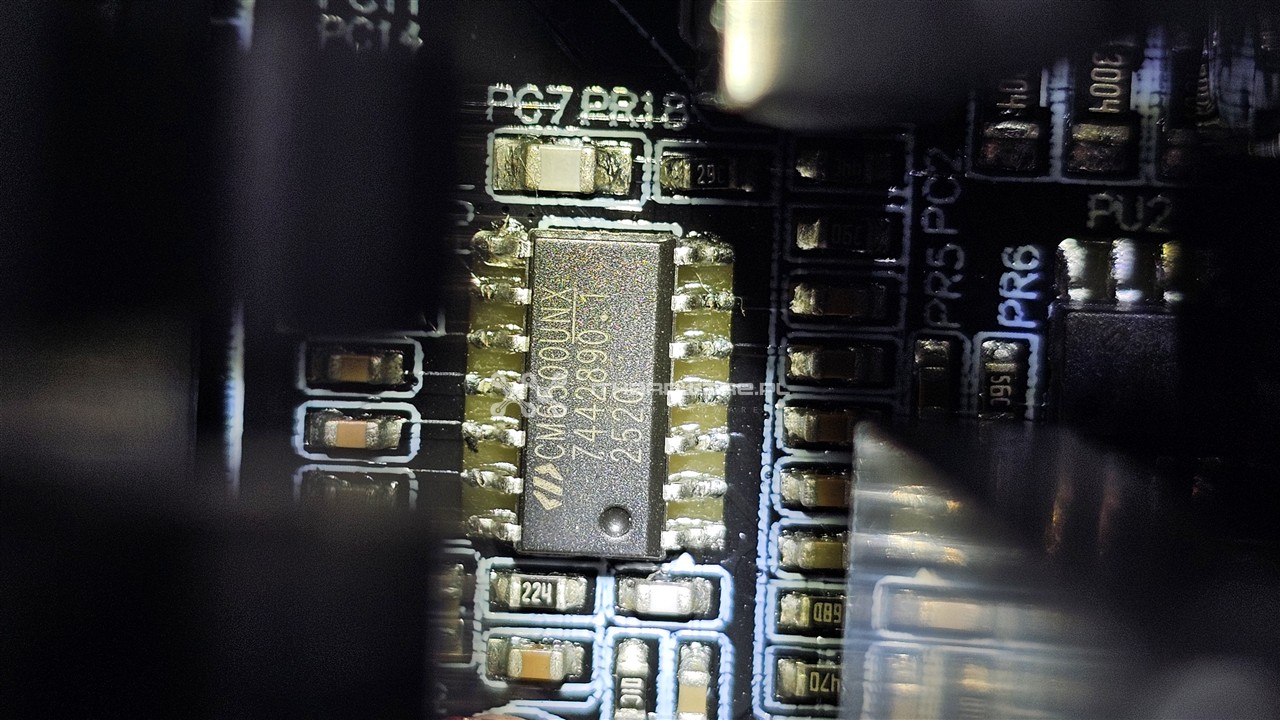

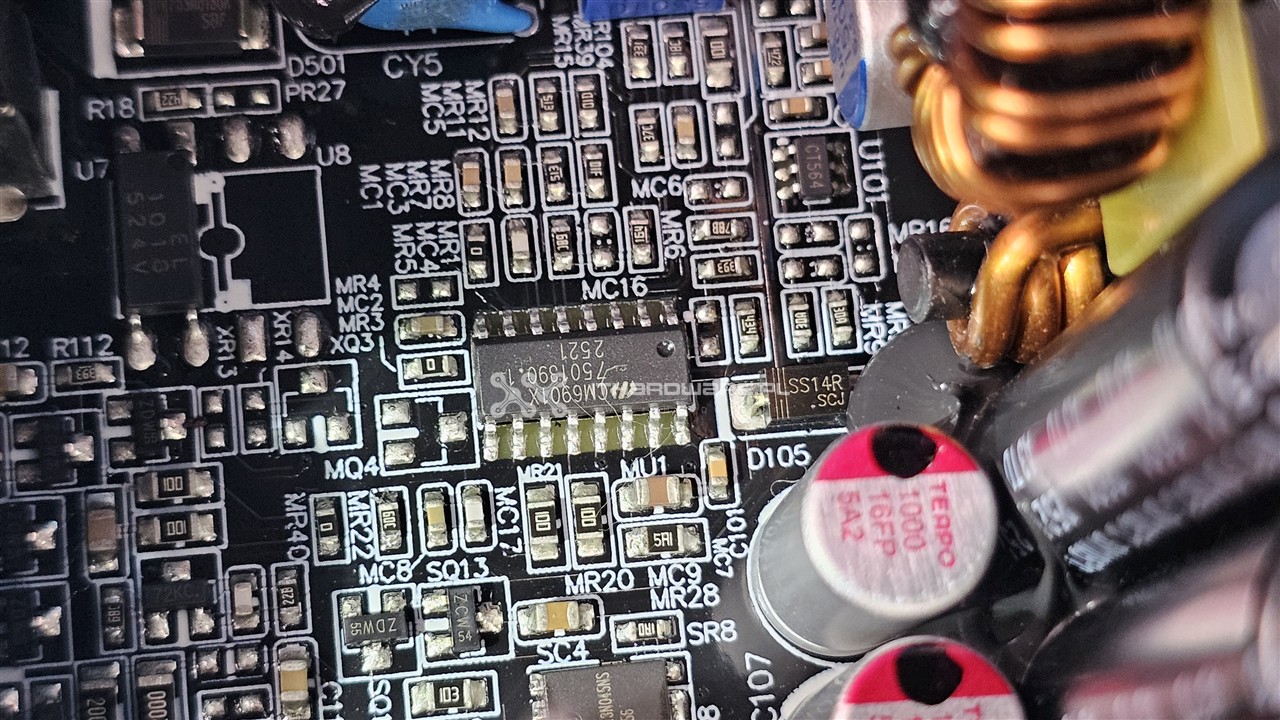

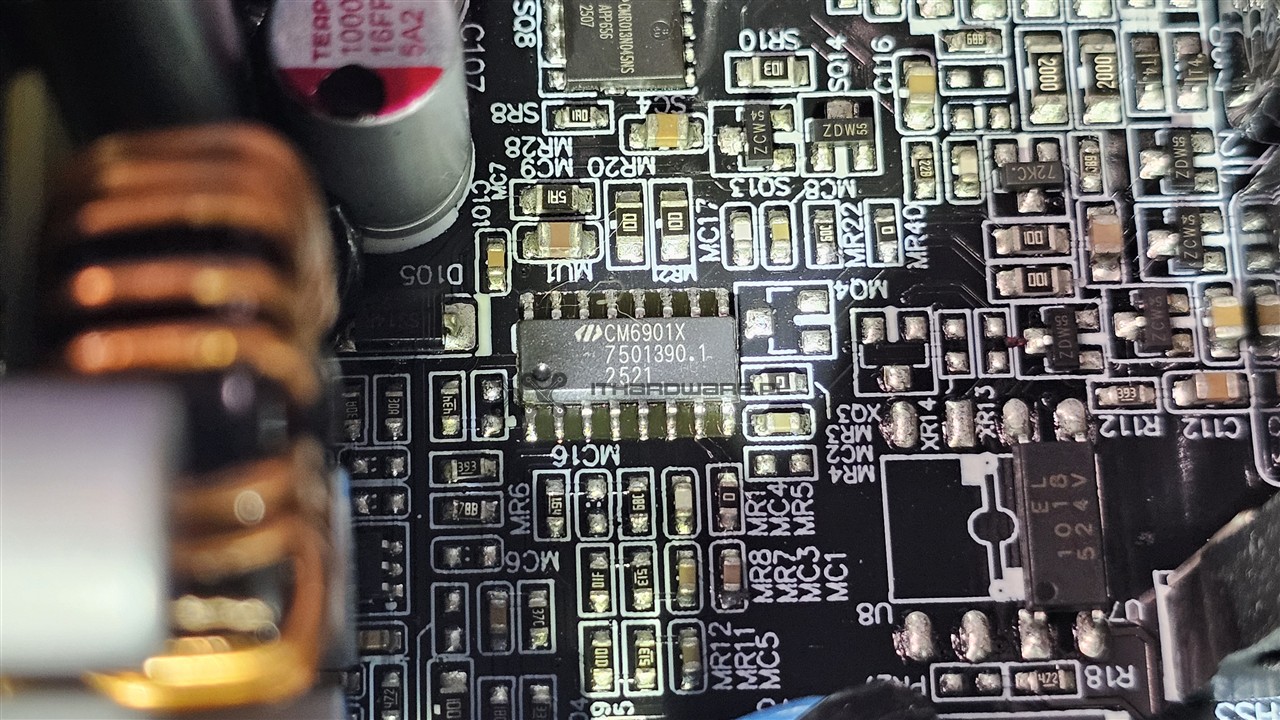

Lista komponentów potwierdza wysoką jakość zastosowanej elektroniki, w tym markowe tranzystory oraz kontrolery marki Champion, a także tajwańskie kondensatory elektrolityczne Teapo oraz aluminiowo-polimerowe marki Teapo oraz Elite.

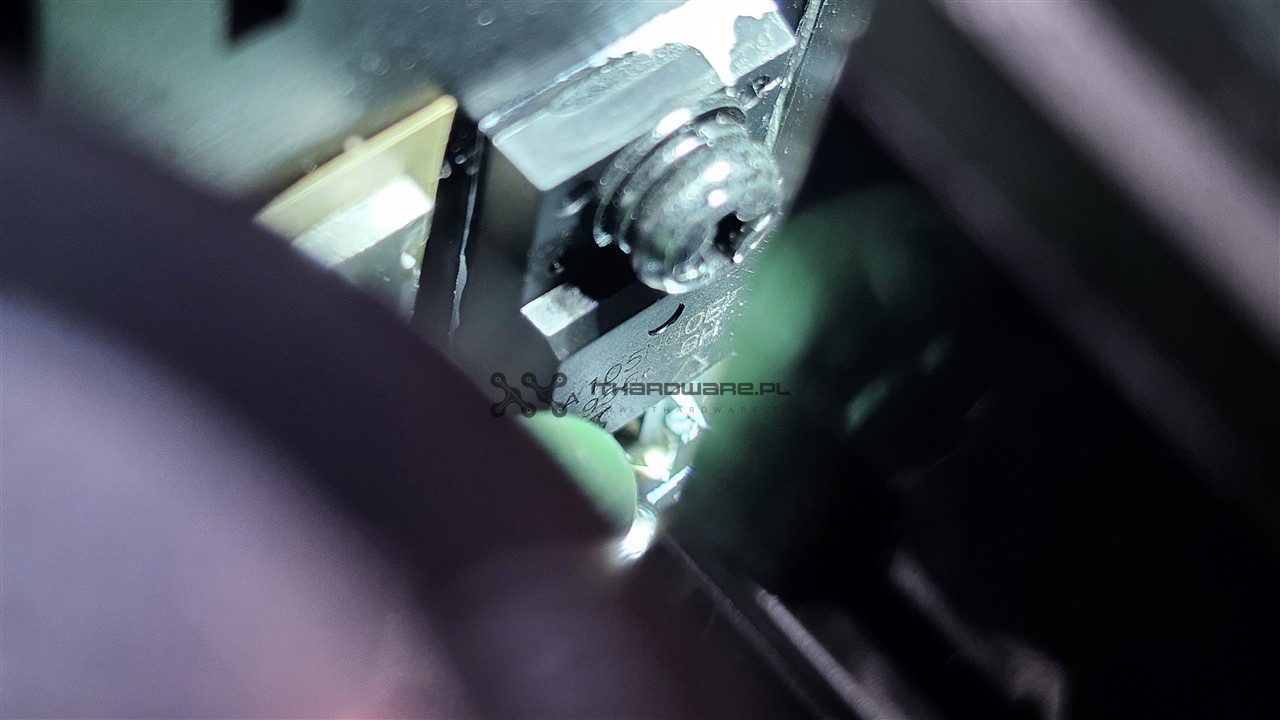

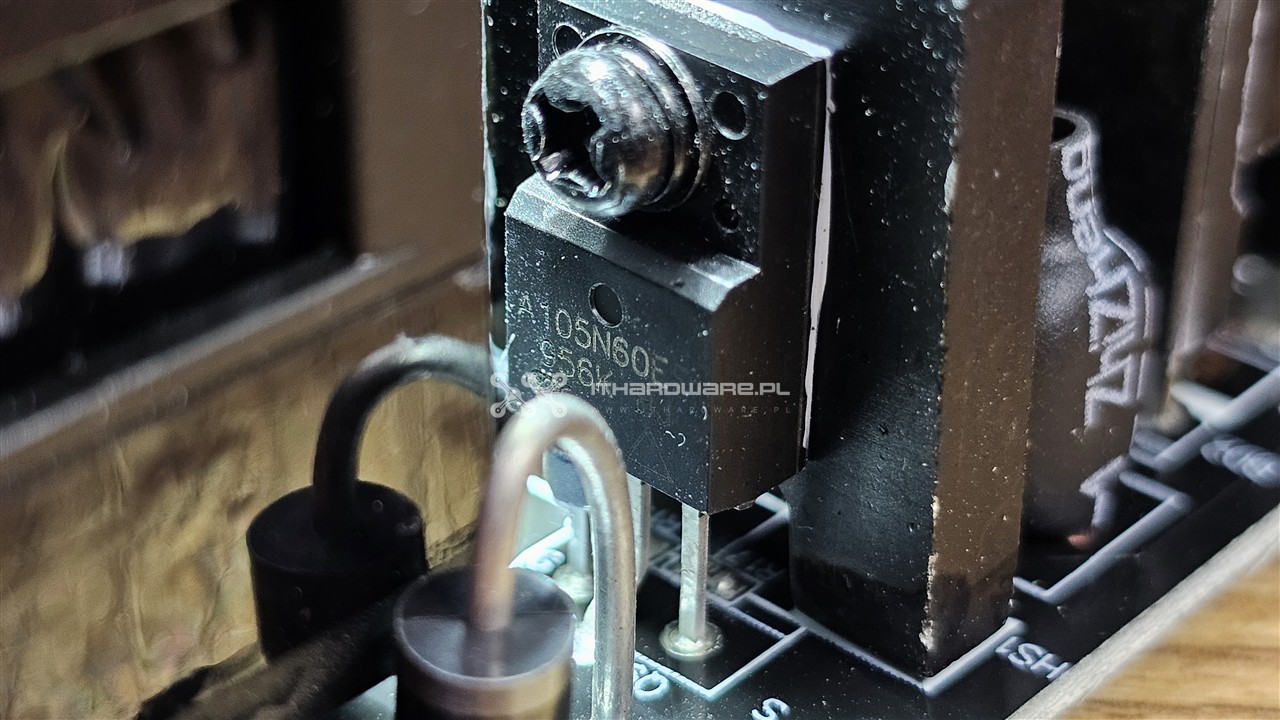

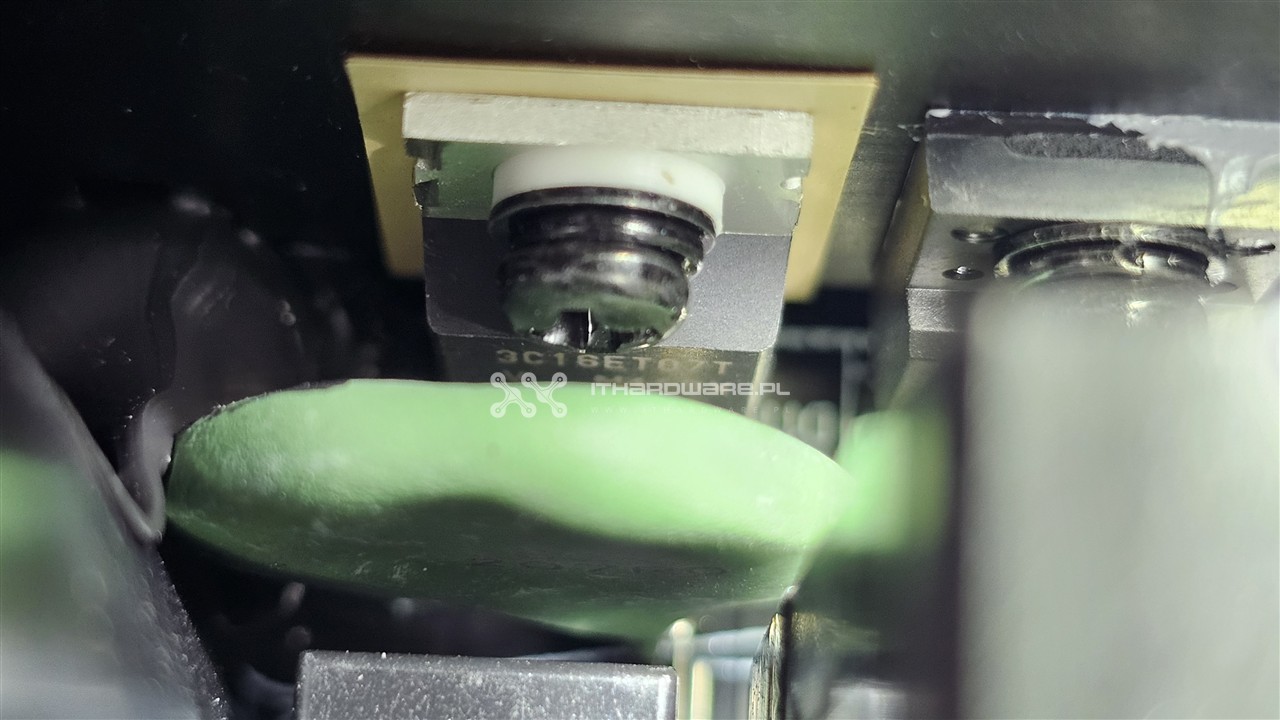

Strona pierwotna:

Strona wtórna:
