Test zasilacza Fortron Aurum PT 1200 W - wysoka sprawność przy niskich obciążeniach, ale...

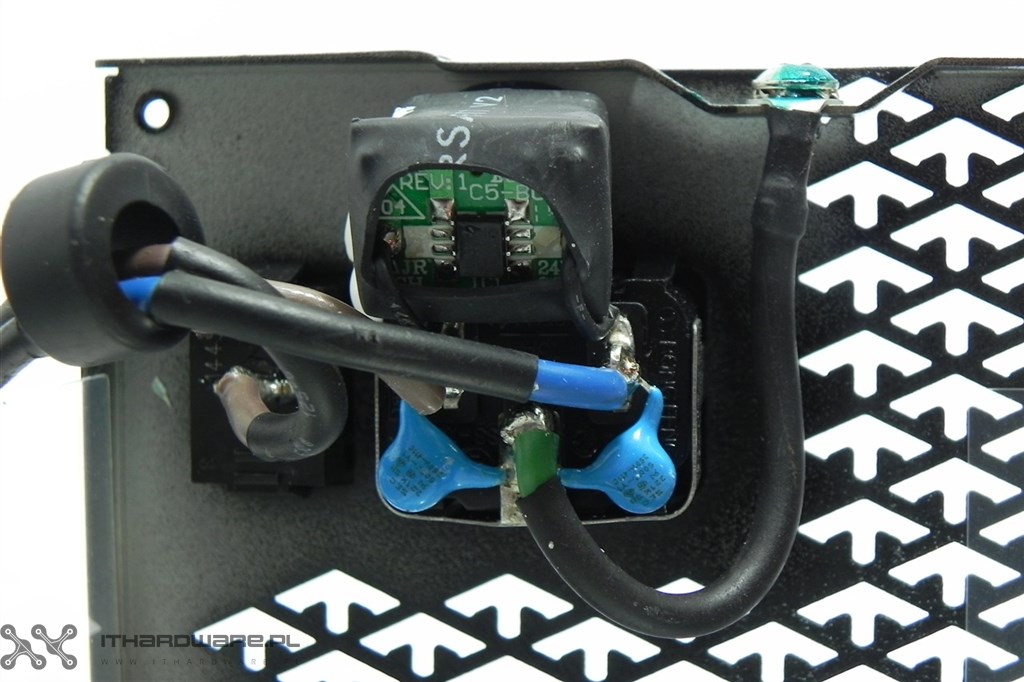

Etap filtrowania zaczyna się na wtyku zasilania, gdzie na tak zwanego "pająka" umieszczono:

• dwa kondensatory ceramiczne typu Y (niebieskie),

• kondensator poliestrowo-metalizowany typu X (w opasce termokurczliwej) wraz z układem scalonym, który odpowiada za rozładowanie kondensatora i zmniejszenie zużycia energii, gdy PSU jest w trybie gotowości,

• filtr EMI na przewodach AC .

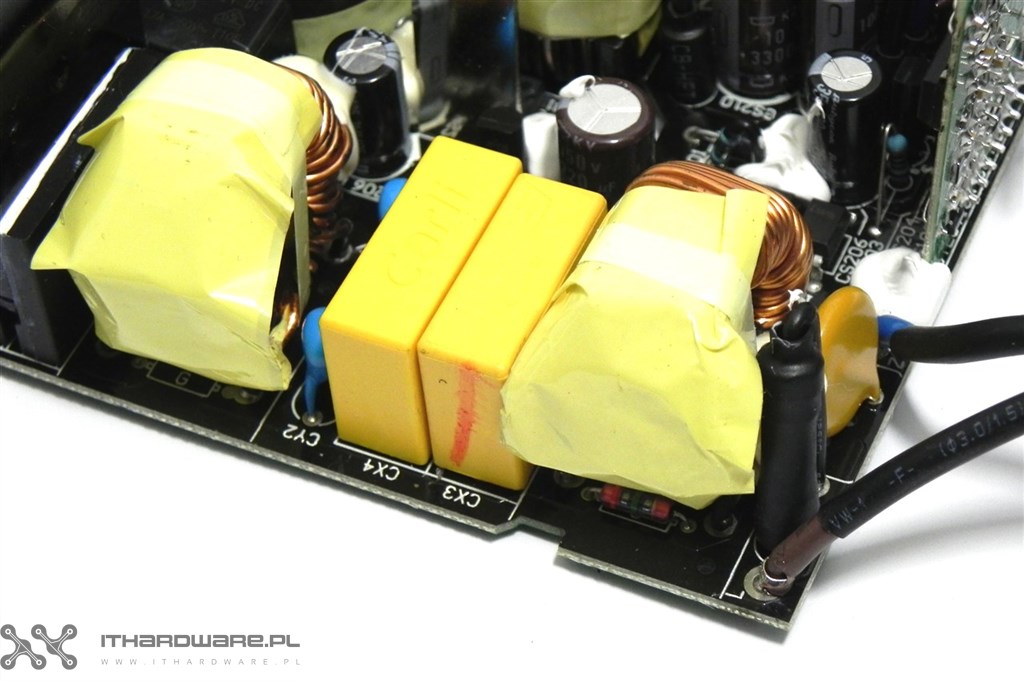

Ciąg dalszy filtrowania znajduje się na głównym laminacie:

• warystor,

• bezpiecznik,

• dwie cewki z rdzeniem ferrytowym,,

• dwa kondensatory poliestrowo-metalizowane typu X (żółte),

• kolejne dwa kondensatory ceramiczne typu Y (niebieskie),

• termistor NTC (zielony dyskowy) oraz przekaźnik do ochrony przed dużymi prądami rozruchowymi (za mostkami prostowniczymi).

Etap filtracji napięcia wejściowego jest nienaganny.

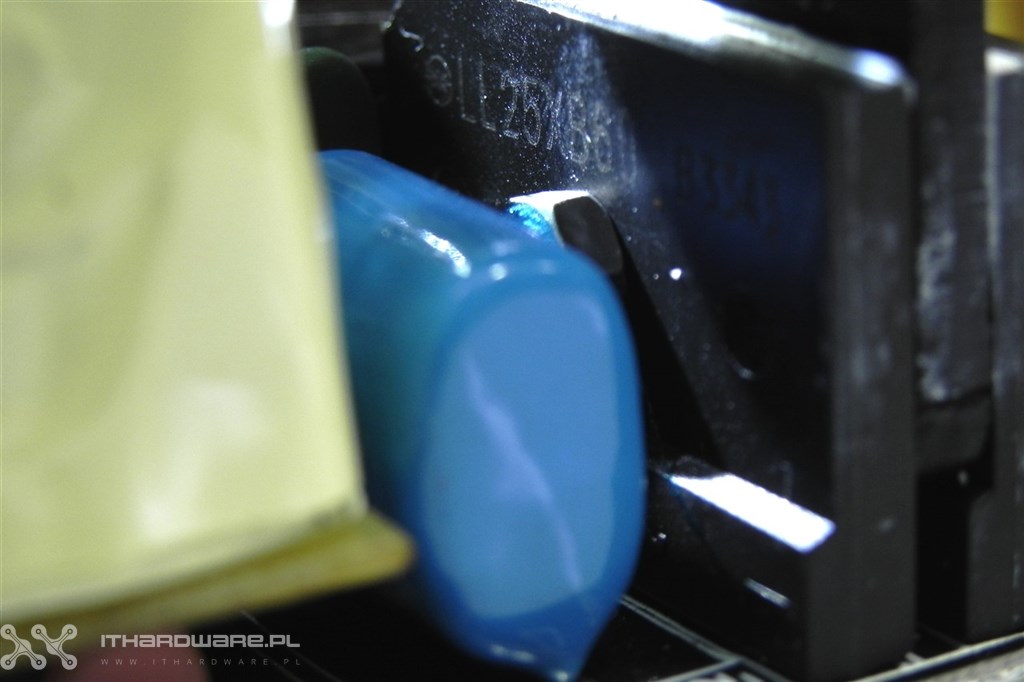

Za filtrem EMI znajdują się dwa 25-amperowe mostki prostownicze LL25XB60. Chłodzone są niewielkim radiatorem.

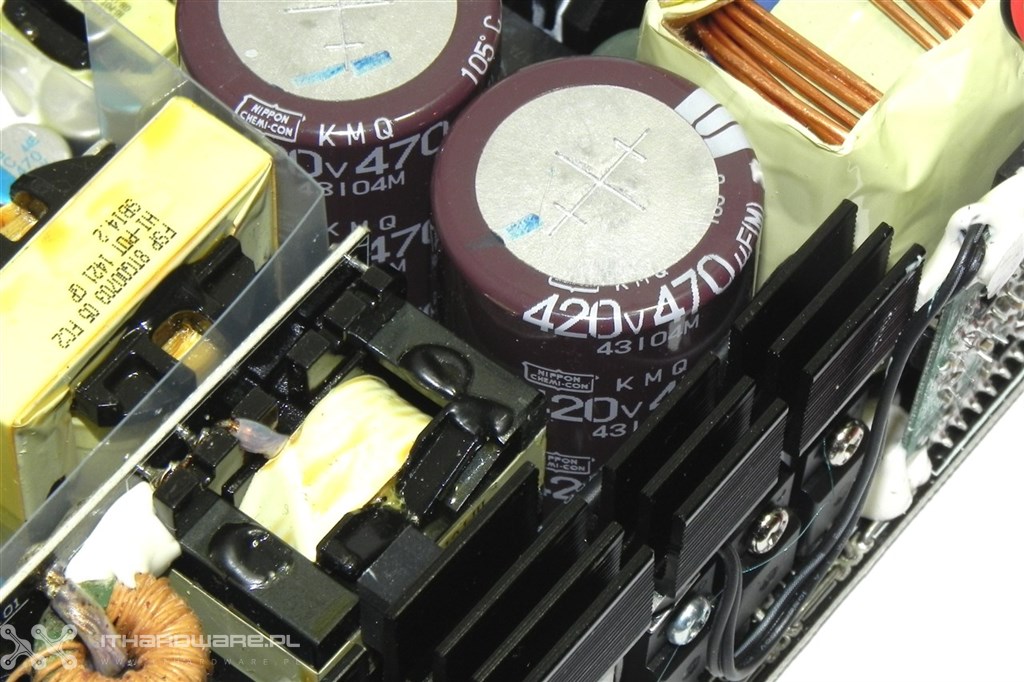

W układzie APFC mamy dwa potężne kondensatory Nippon Chemi-Con serii KMQ (żywotność 2000 godzin @ 105 st. C), o pojemności 470 µF na 400 V, co daje nam łącznie 940 µF. Kondensatory certyfikowane są do pracy przy maksymalnej temperaturze 105 stopni Celsjusza.

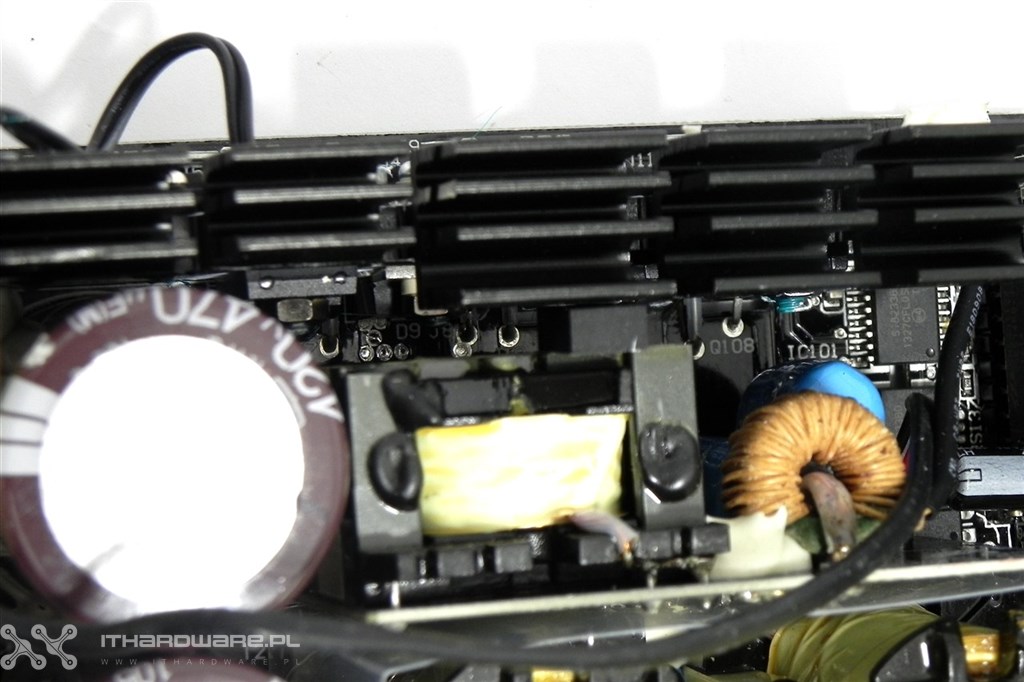

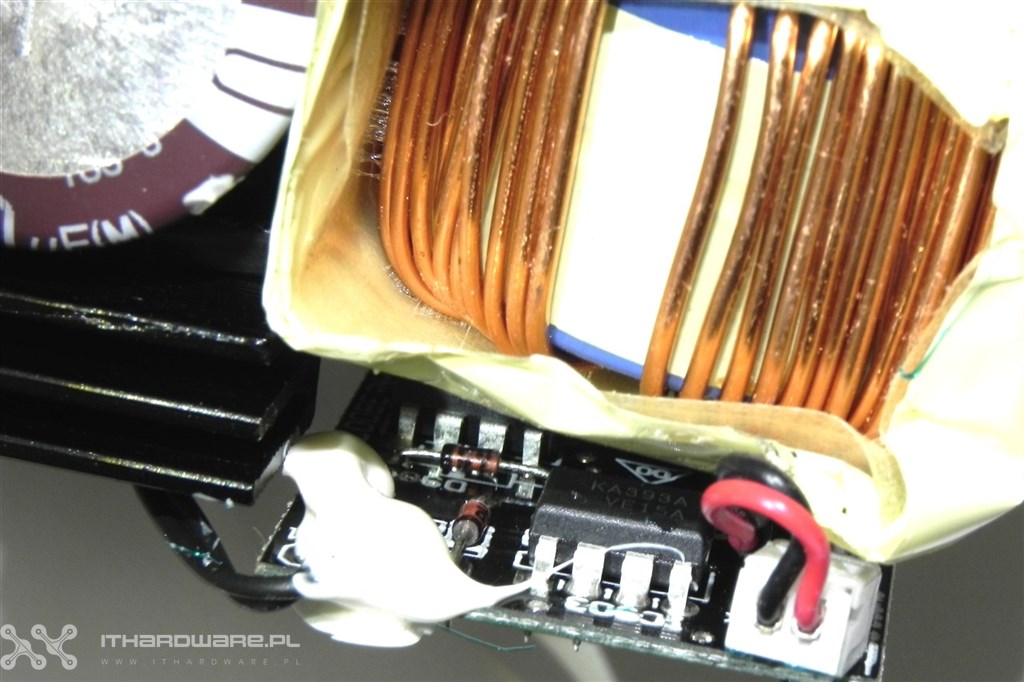

Przed radiatorem strony pierwotnej znajduje się płytka APFC z dwoma układami KA393A, a te dwa przewody biegną aż za płytkę układu rezonansowego.

W układzie aktywnego PFC znajdziemy:

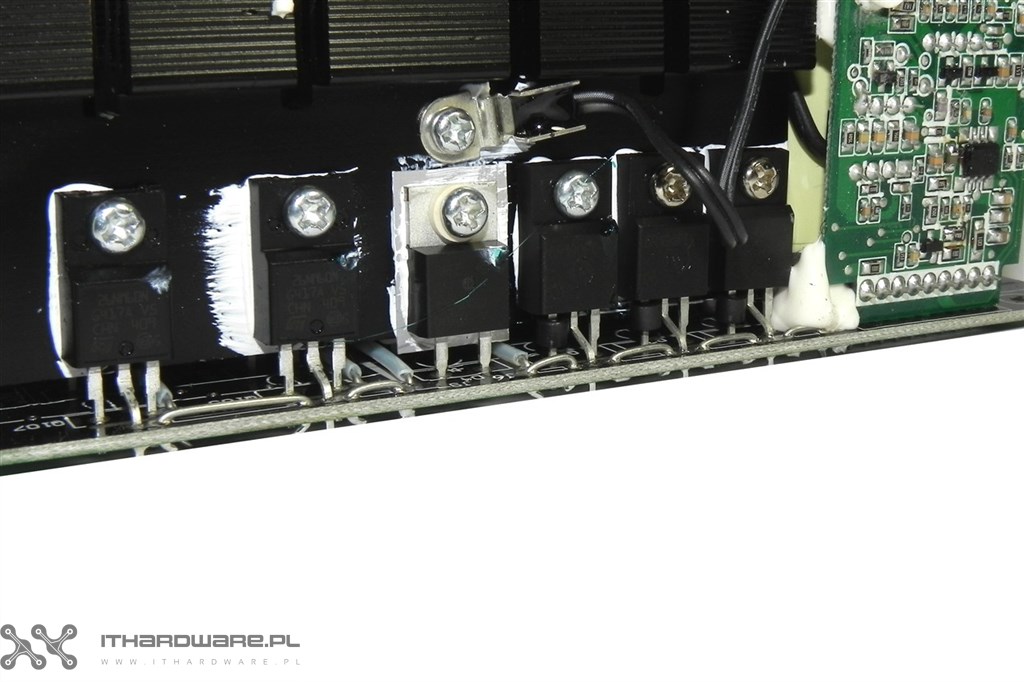

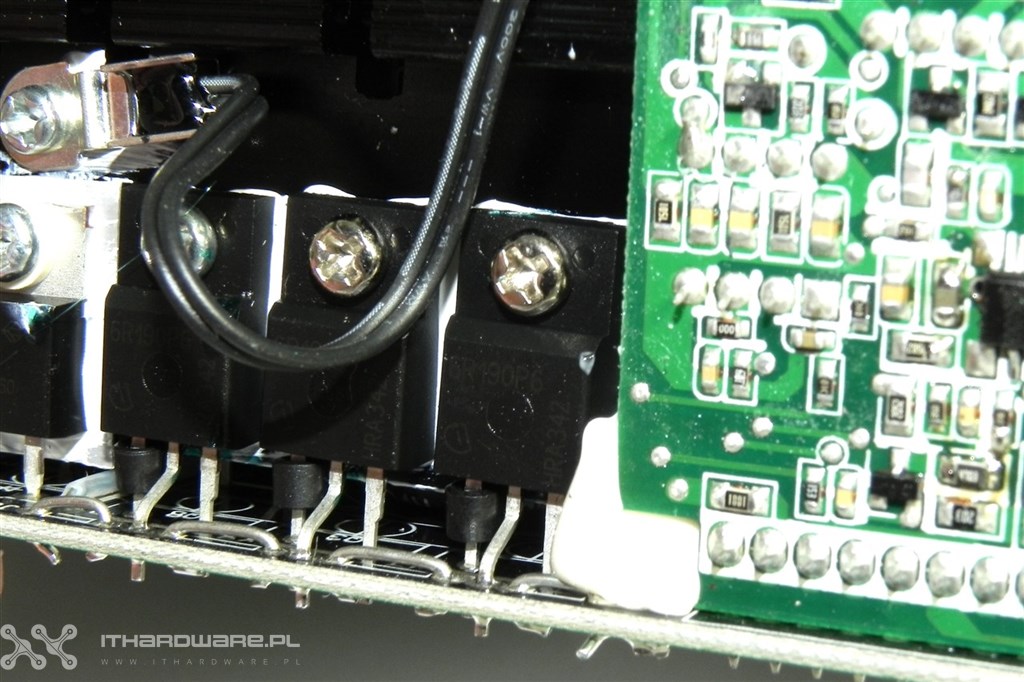

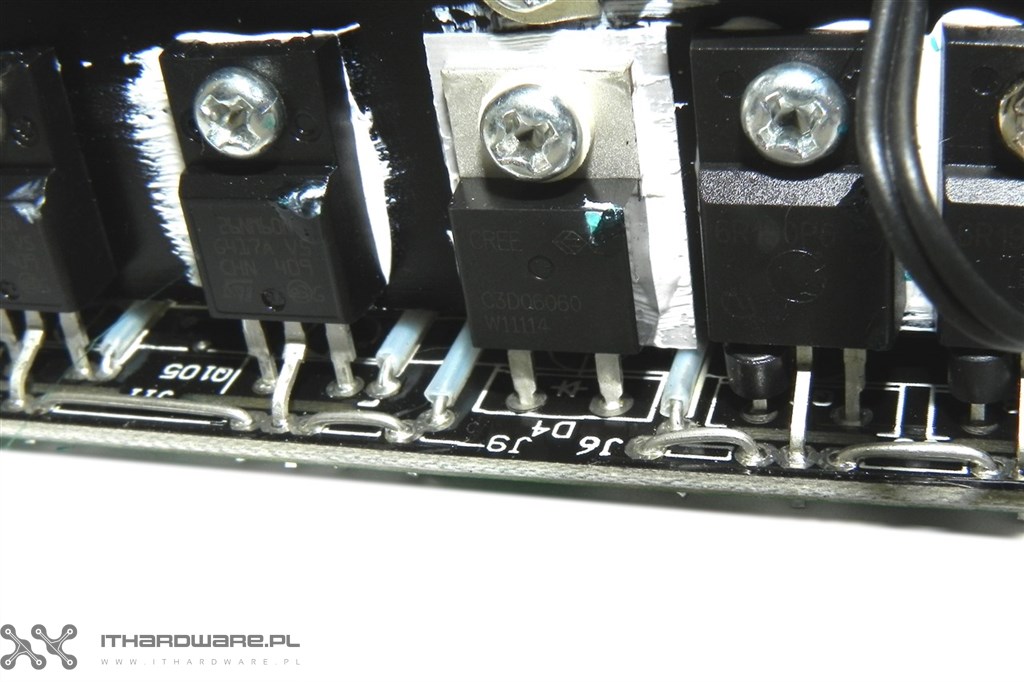

• cztery MOSFETy Infineon IPA60R190C6. Charakteryzują się parametrem RDS(on) na poziomie 190 mΩ . Są one w stanie dostarczyć 20,2 A każdy, w trybie ciągłym przy 25 stopniach Celsjusza.

• 11-amperową diodę Schottky’ego CREE C3D1008060, przeznaczoną dla układów PFC nawet do 1600 W.

Za przełączanie odpowiadają cztery tranzystory (dwa znajdują się z drugiej strony radiatora)  ST STL26NM60N (w topologii pełnego mostu “full bridge” w połączeniu z układem rezonansowym LLC), mogące dostarczyć w trybie ciągłym prąd o natężeniu do 20 A przy 25 °C oraz parametrze RDS(on) wynoszącym 0,135  Ω.

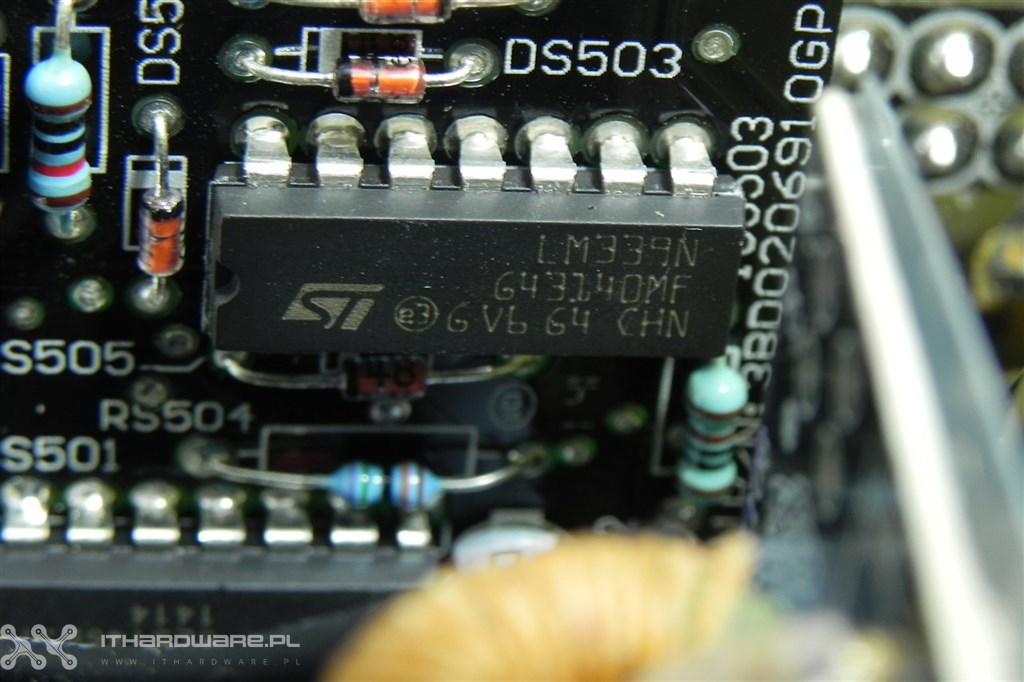

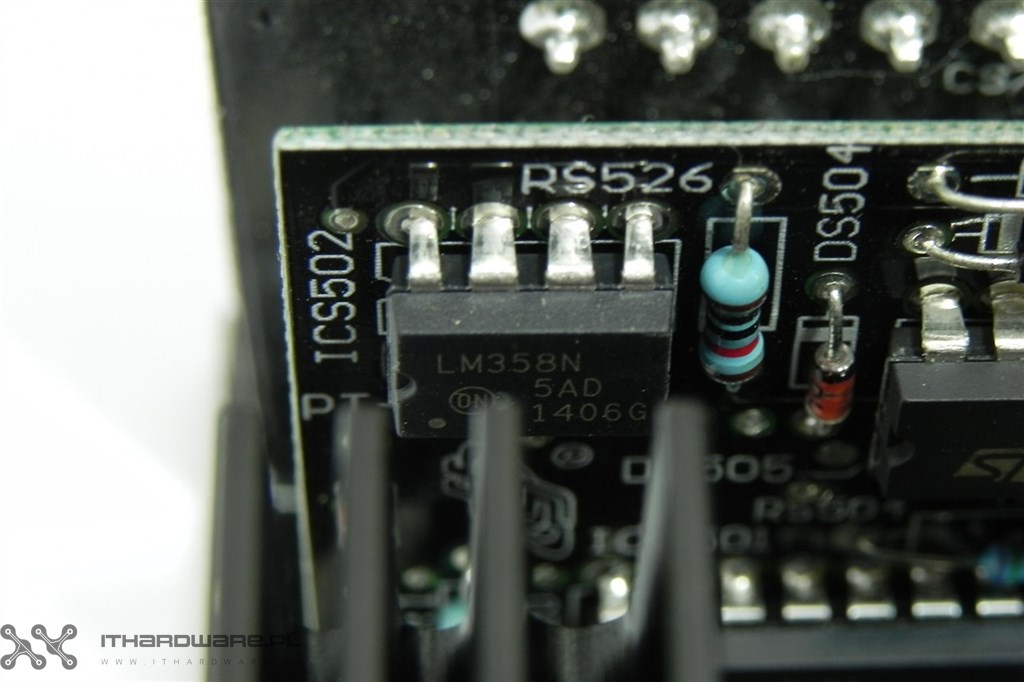

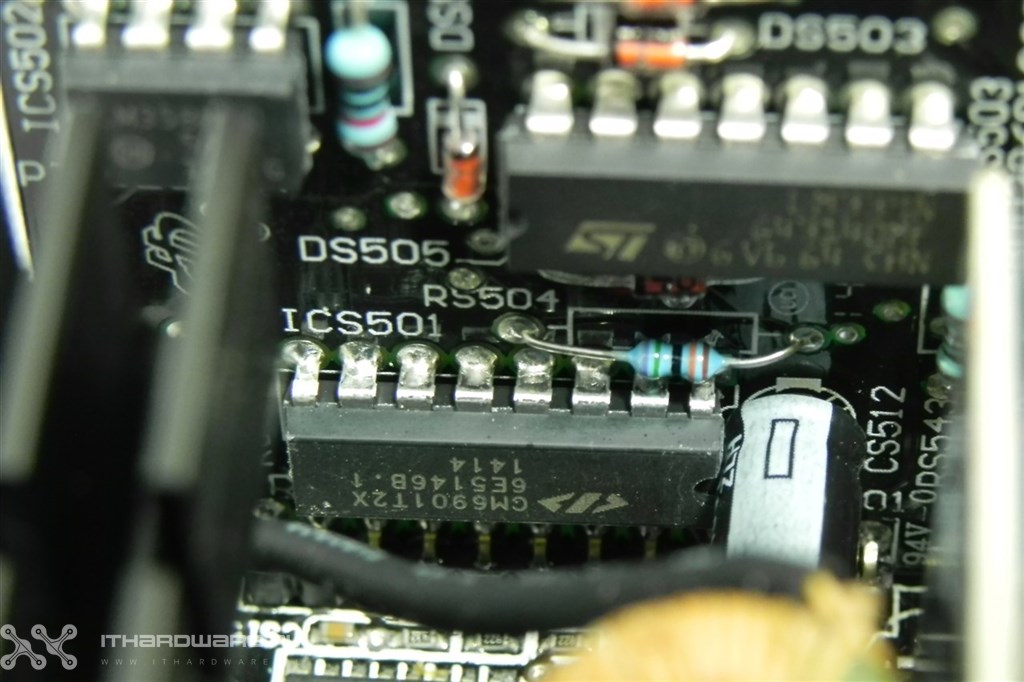

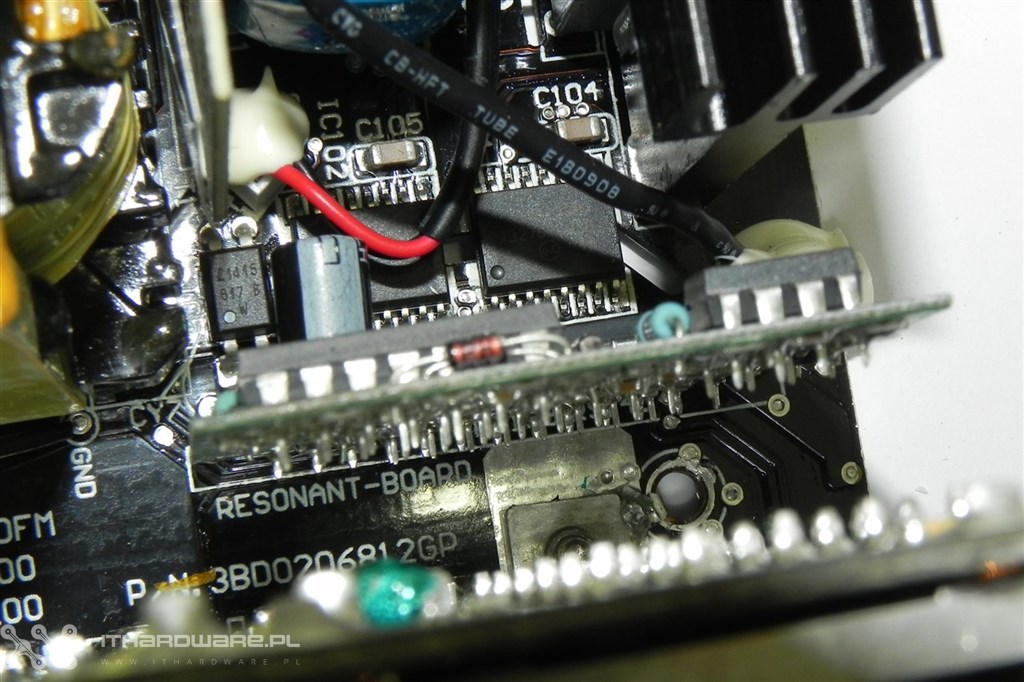

Za radiatorem APFC znajduje się niewielki pionowy laminat, na którym umieszczono kontroler PFC CM6901T2X, zaprojektowany dla jednostek o topologii (SRC/LLC + SR) rezonansowej z synchronicznym prostownikiem. Na laminacie jest także podwójny wzmacniacz operacyjny LM358N oraz komparator napięcia LM339N.

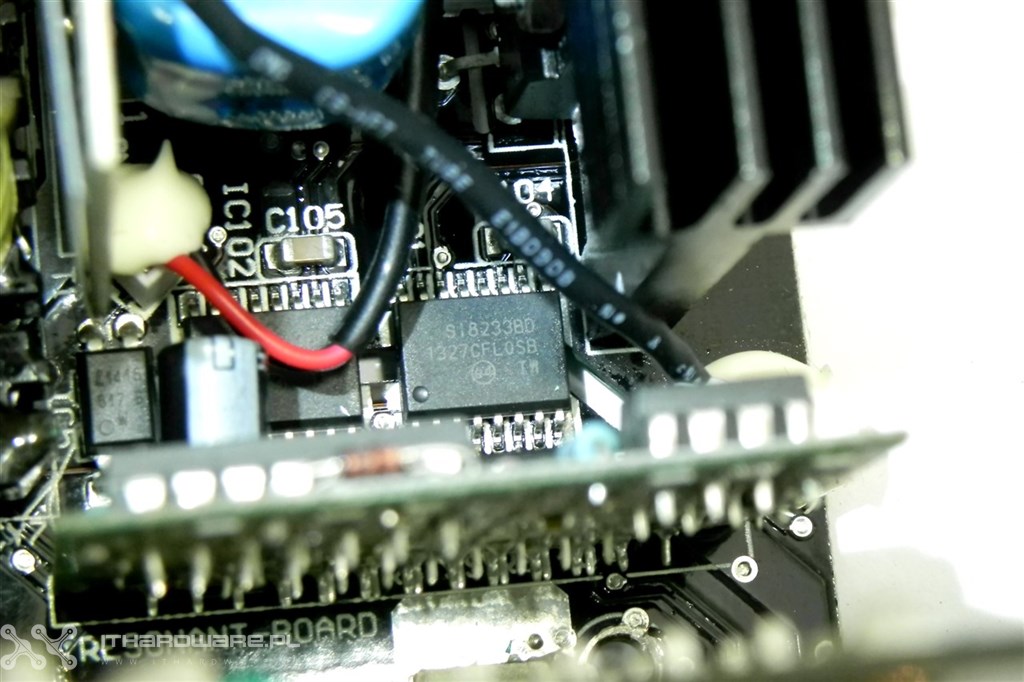

Poniżej na głównym PCB są dwa układy scalone Silicon Labs Si8233BD-C-IS.

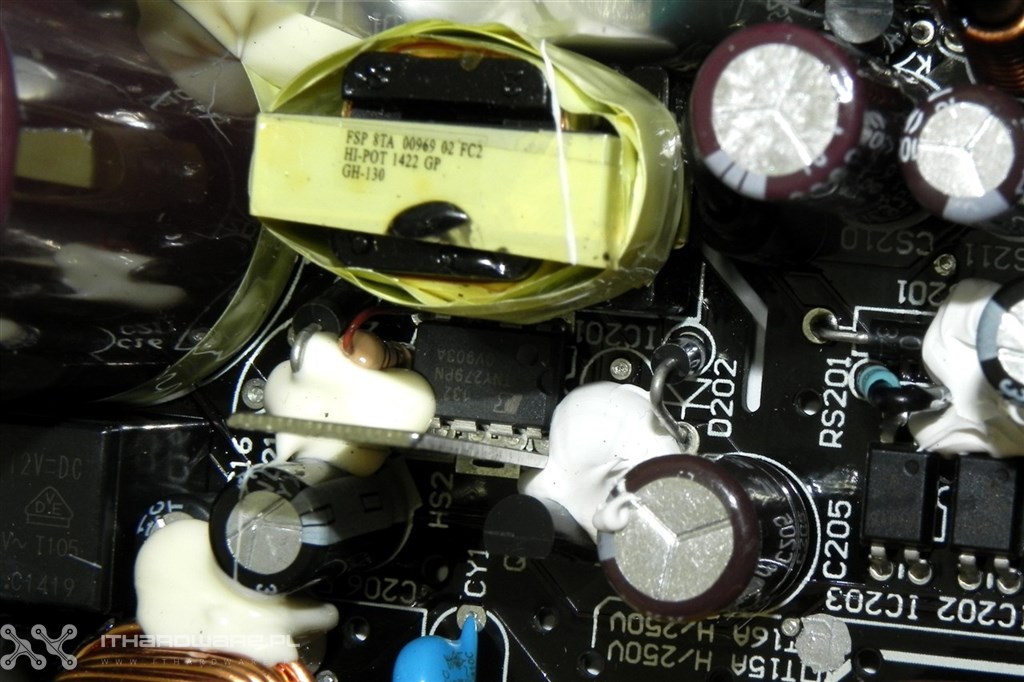

Układ TNY279PN to kontroler PWM obwodu  5Vsb, obok niego widzimy blaszkę aluminiową, która to chłodzi przylutowany na rewersie tranzystor.
