Wzięli technologię z ładowarek do telefonów i zrobili potwora. Test ASUS TUF Gaming 1200P

Zawartość opakowania ASUS TUF Gaming 1200P

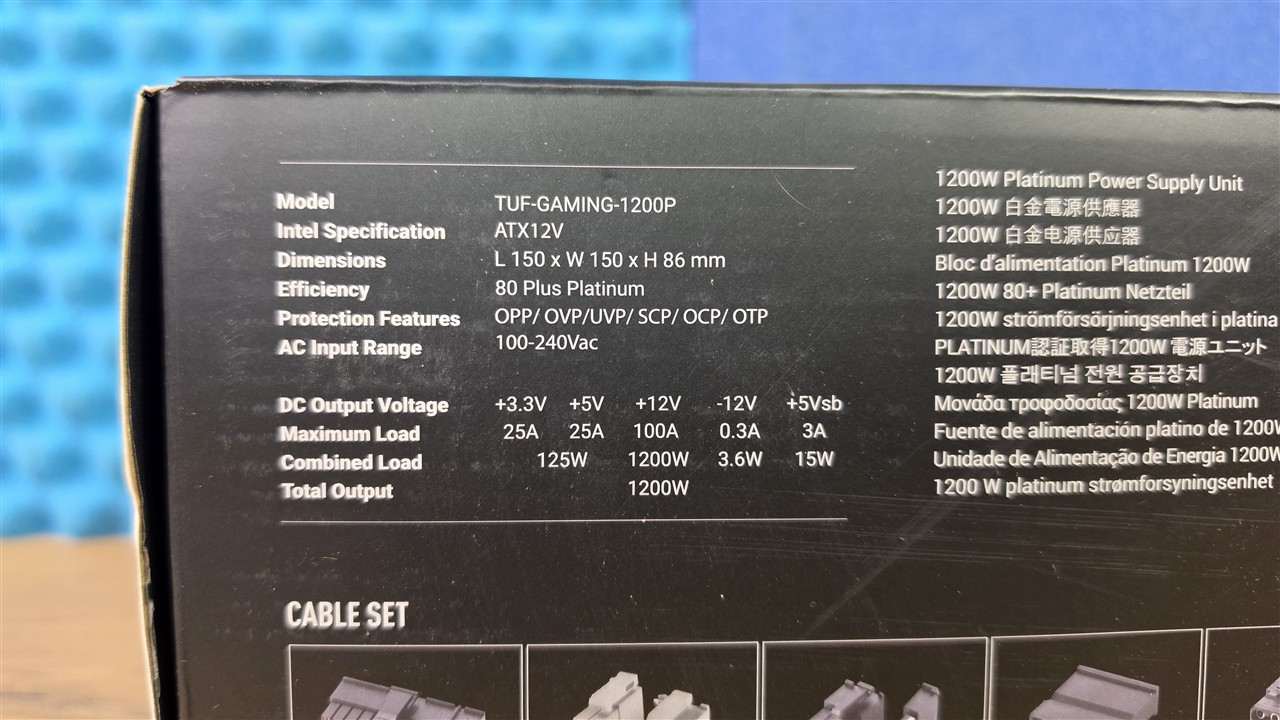

ASUS TUF Gaming 1200P otrzymujemy w czarnym kartonie z charakterystycznymi dla serii TUF Gaming pomarańczowymi akcentami. Na opakowaniu producent wyraźnie podkreśla moc 1200 W, certyfikat 80 PLUS Platinum, zgodność ze standardem ATX 3.1 oraz zastosowanie komponentów klasy militarnej. Dużo uwagi poświęcono również tranzystorowi GaN MOSFET. Na tylnej części opakowania znajdziemy dodatkowe informacje o konstrukcji. ASUS wymienia między innymi kondensatory przystosowane do pracy w temperaturze 105 °C, specjalną powłokę ochronną PCB zabezpieczającą elektronikę przed wilgocią i zanieczyszczeniami oraz wentylator z podwójnym łożyskiem kulkowym Dual Ball Bearing. Producent podkreśla również zastosowanie komponentów klasy militarnej, które poddawane są dodatkowym testom wytrzymałościowym. Dotyczą one między innymi odporności na wibracje, zmiany temperatury i wilgoć. Na bocznej ściance umieszczono specyfikację elektryczną, wymiary zasilacza oraz wykaz dostępnych złączy.

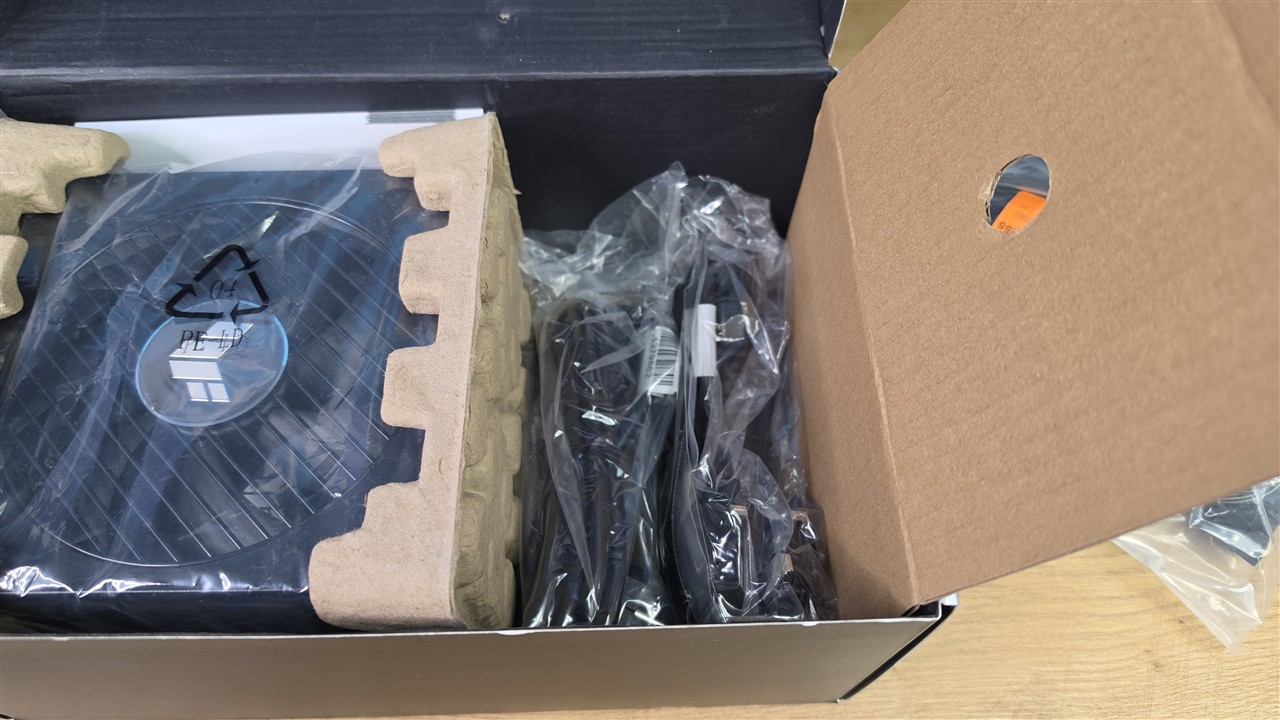

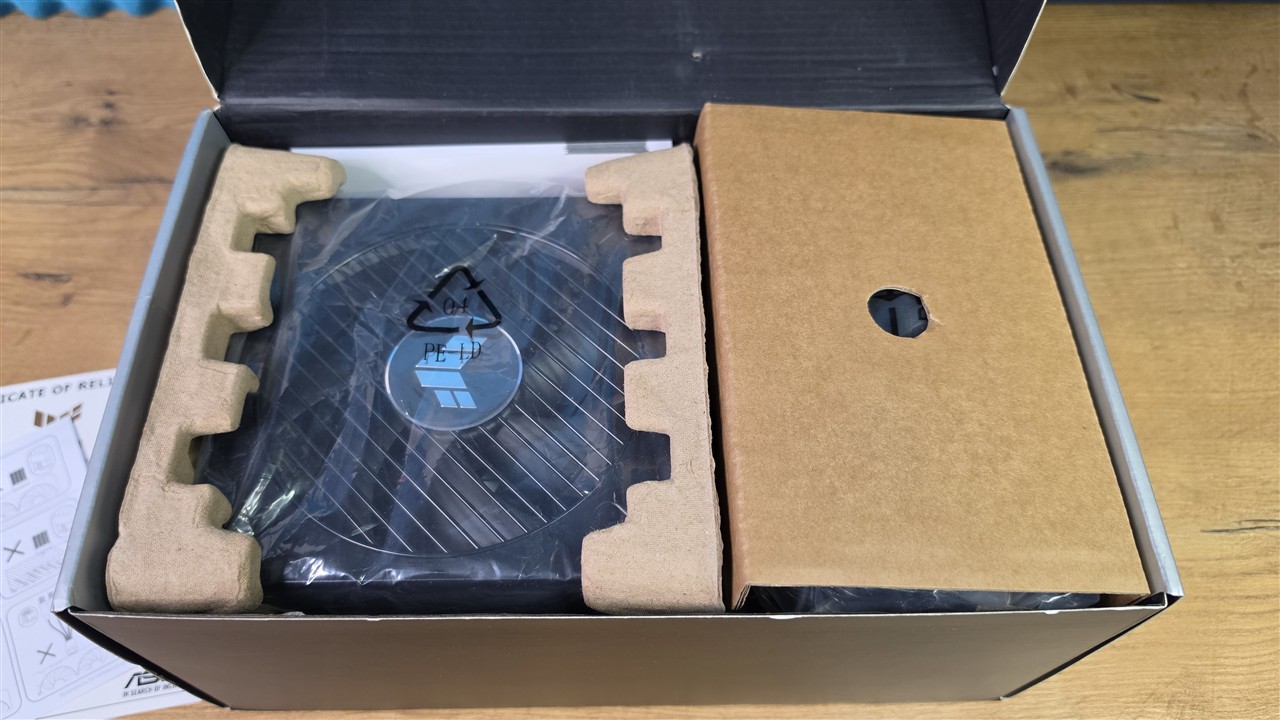

Wewnątrz kartonu zasilacz zabezpieczono formowanymi wkładkami z masy papierowej, natomiast okablowanie umieszczono w osobnej przegrodzie. Zrezygnowano więc z tradycyjnych pianek ochronnych, wykorzystując materiały na pulpy makulatorowej. Sam zasilacz dodatkowo zapakowano w foliowy worek. Takie rozwiązanie zapewnia odpowiednią ochronę podczas transportu, a przy okazji ogranicza ilość tworzyw sztucznych wykorzystywanych do zabezpieczenia urządzenia.

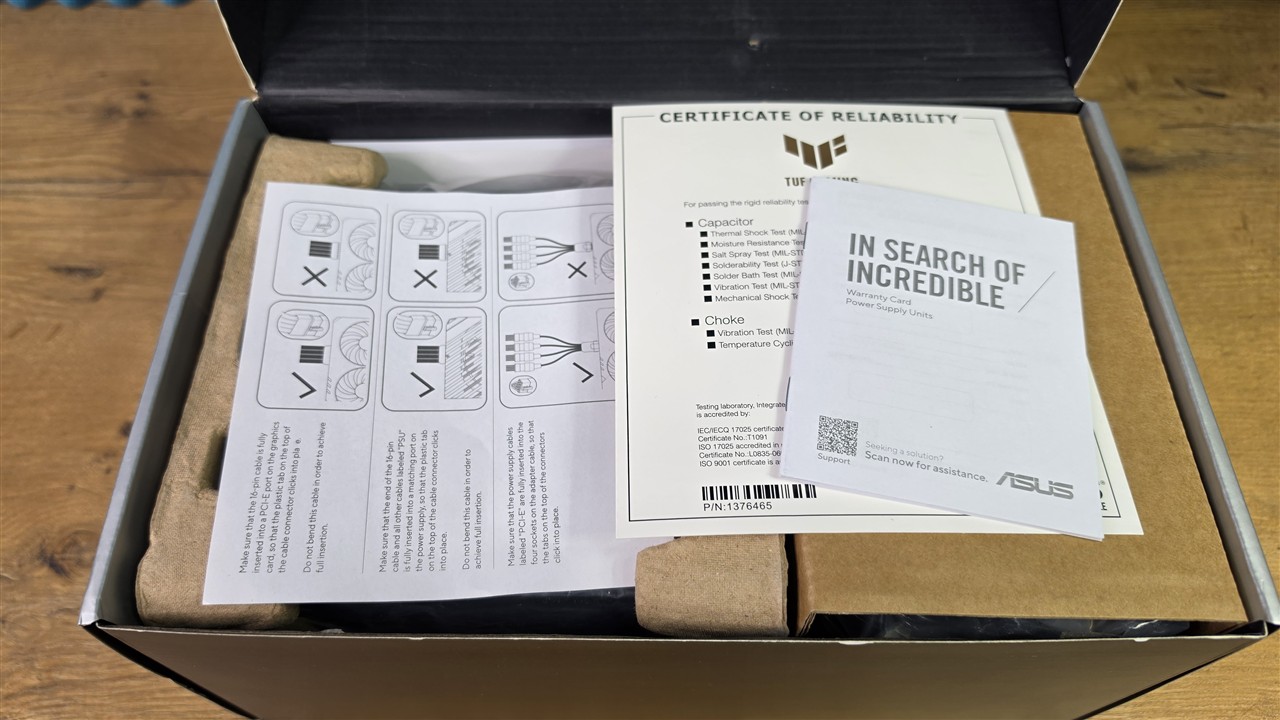

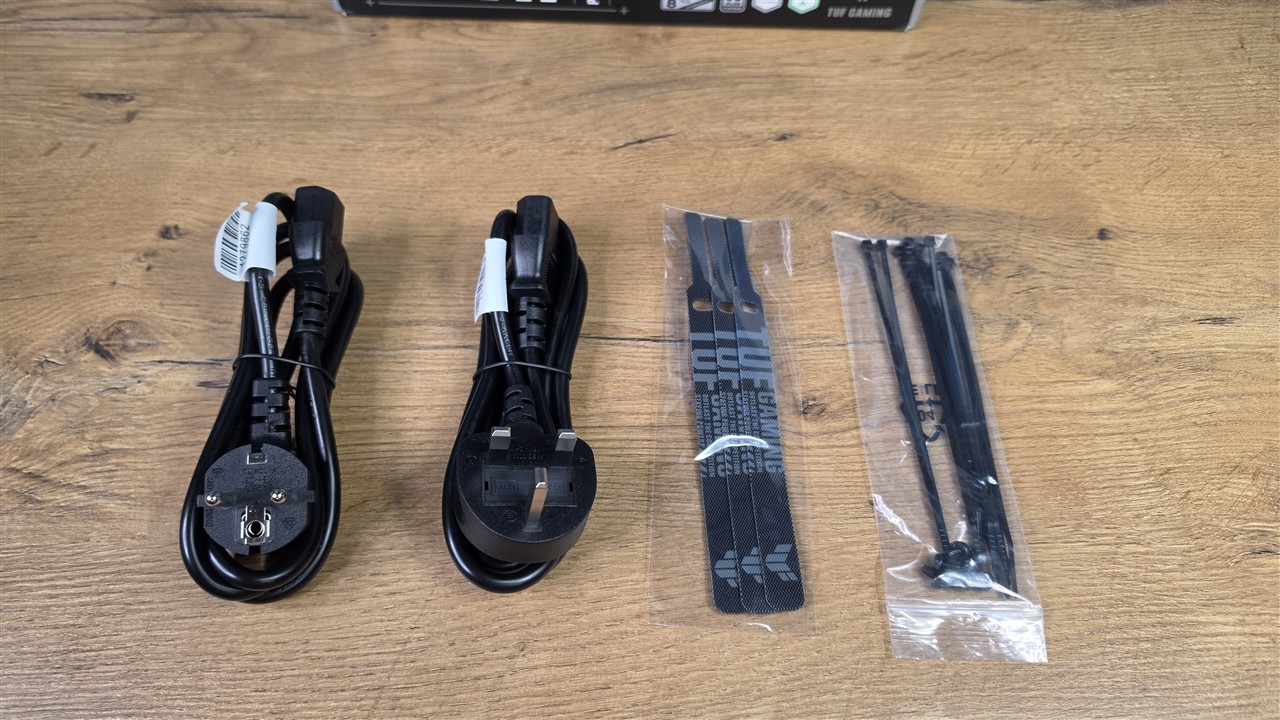

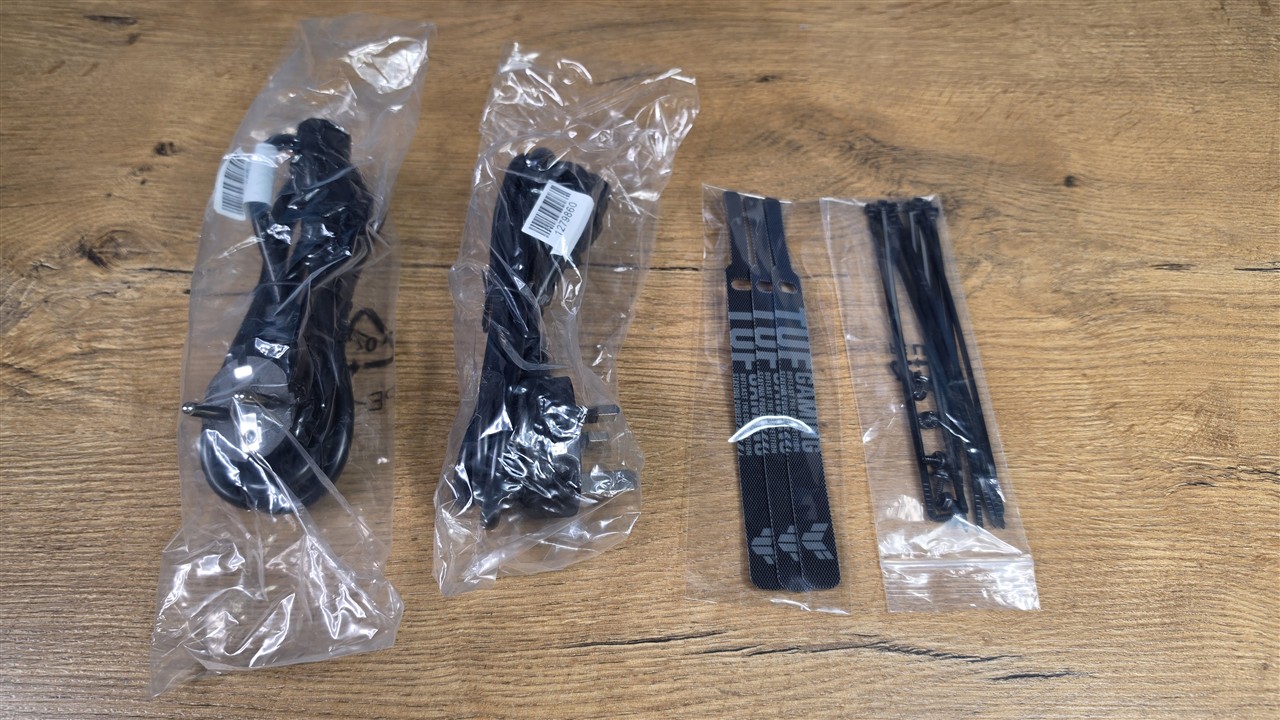

Wraz z zasilaczem otrzymujemy:

• modularny zestaw okablowania,
• przewód zasilający AC,
• opaski zaciskowe do uporządkowania przewodów,
• opaski rzepowe z oznaczeniem TUF Gaming,

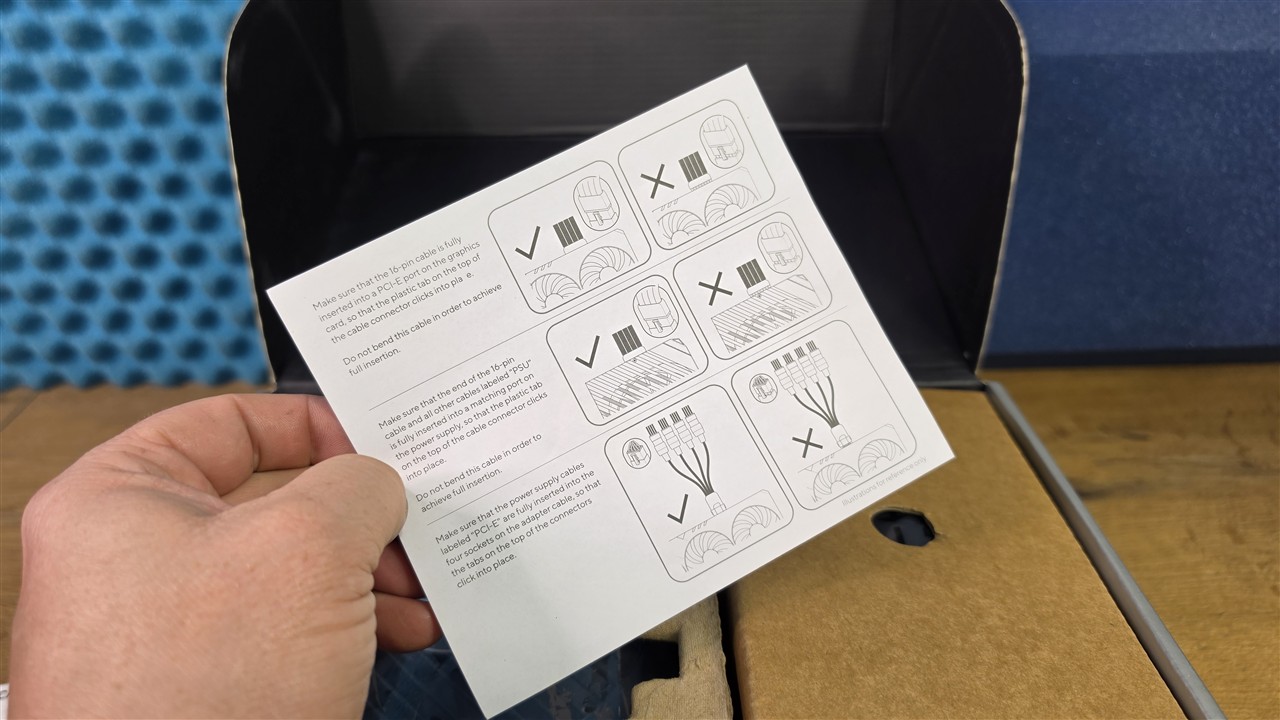

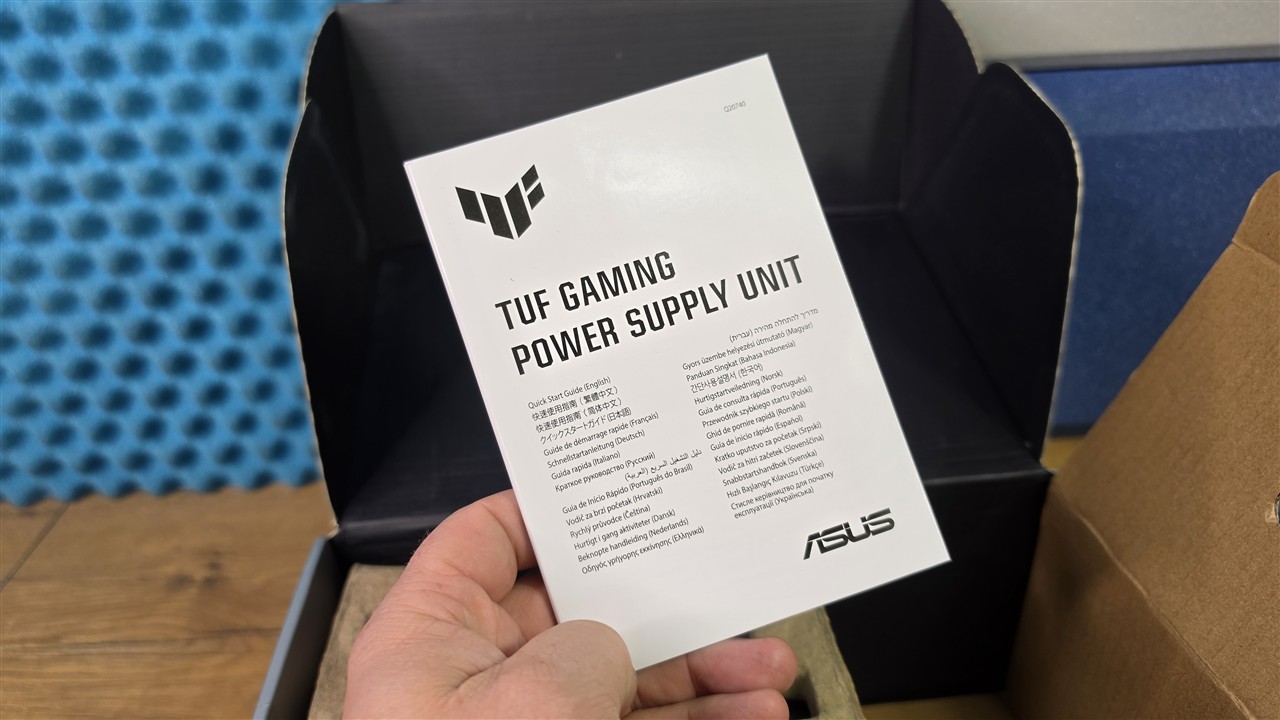

• instrukcję montażu i dokumentację,
• kartę gwarancyjną,
• certyfikat niezawodności komponentów TUF.

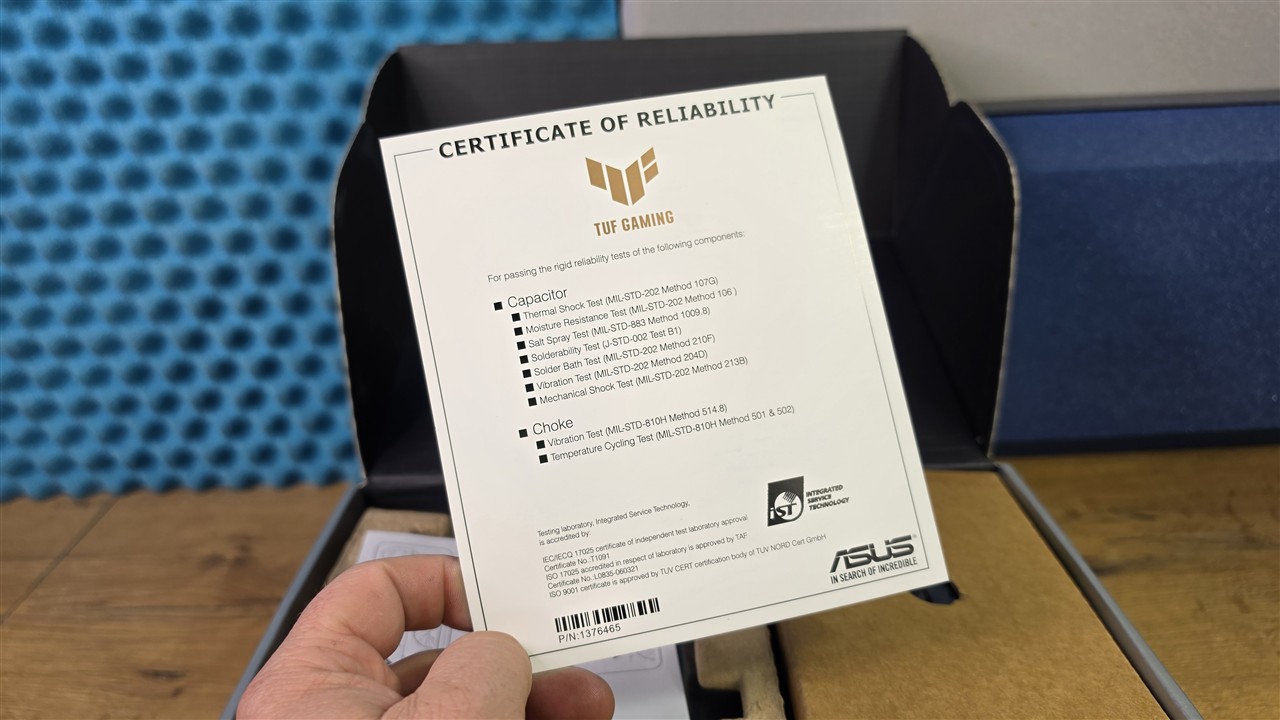

Wyposażenie jest standardowe i obejmuje akcesoria potrzebne do podłączenia zasilacza oraz uporządkowania okablowania. Na plus zaliczam zastosowanie formowanych wkładek papierowych zamiast tradycyjnej pianki ochronnej, a także dołączenie opasek rzepowych i zaciskowych. Ciekawym dodatkiem jest certyfikat niezawodności TUF, zawierający informacje o testach wytrzymałościowych wybranych komponentów. ASUS mocno akcentuje trwałość konstrukcji, co zresztą jest charakterystyczne dla całej serii TUF Gaming.

Okablowanie

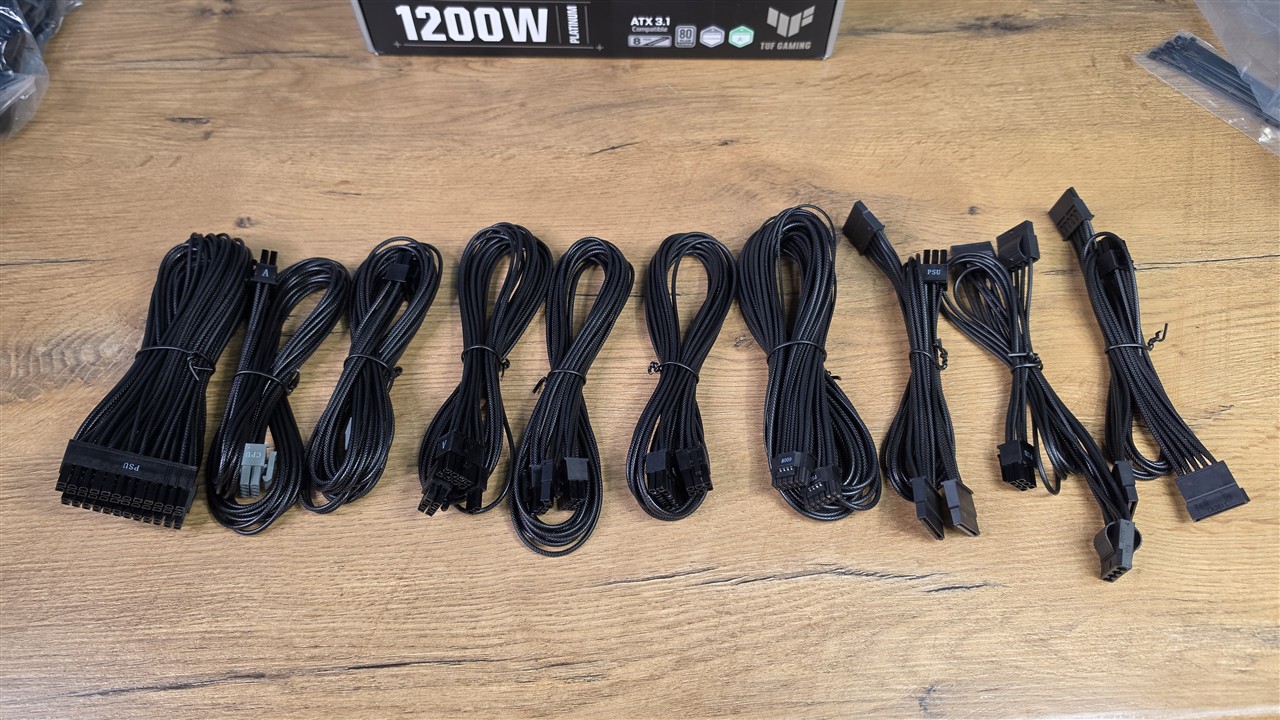

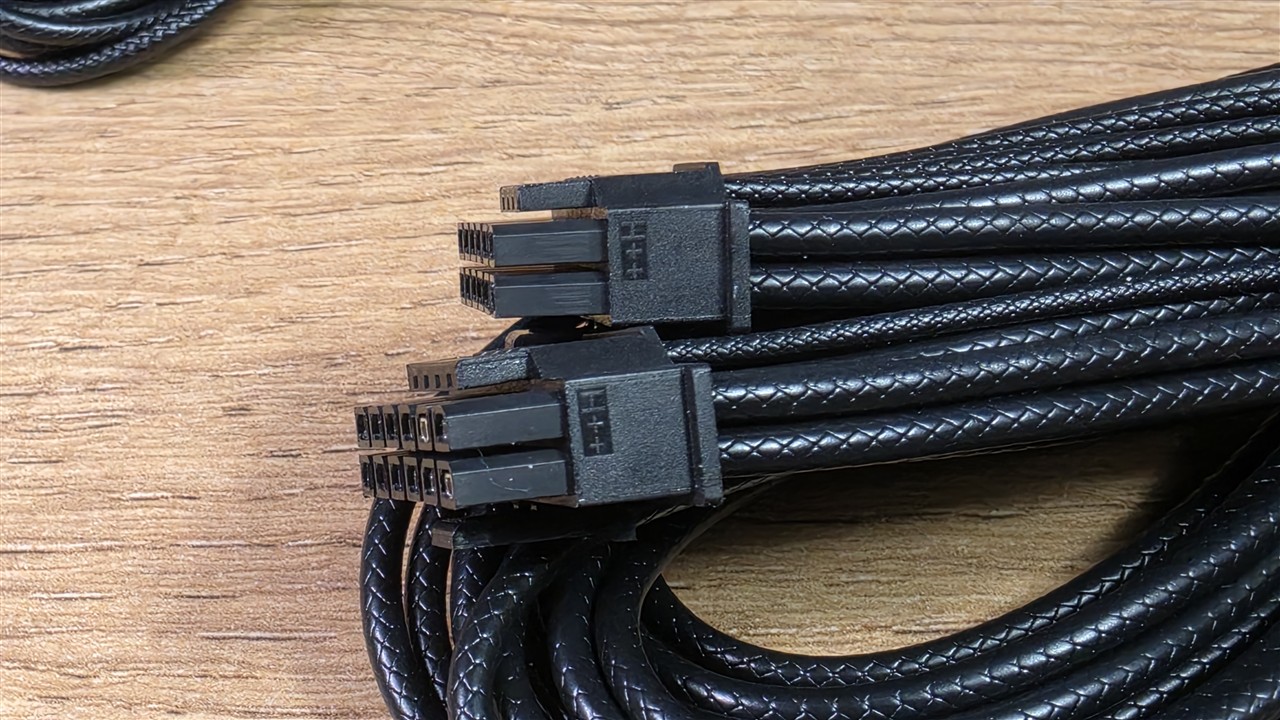

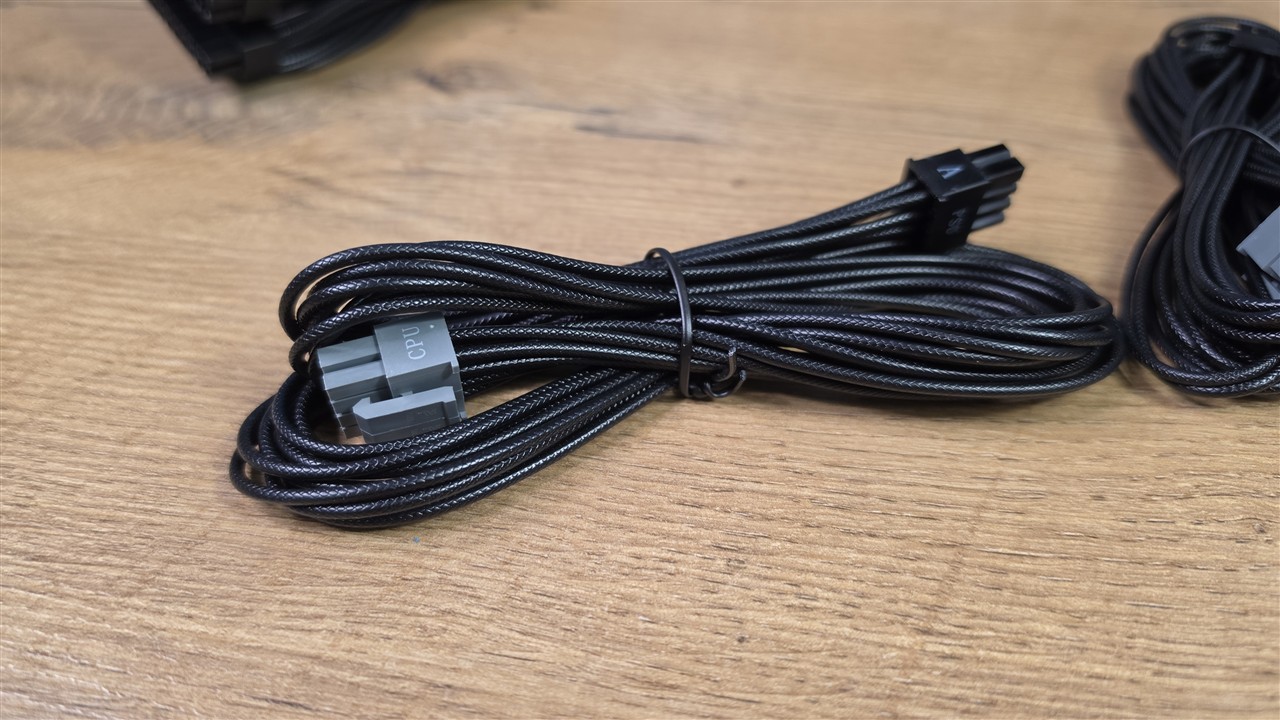

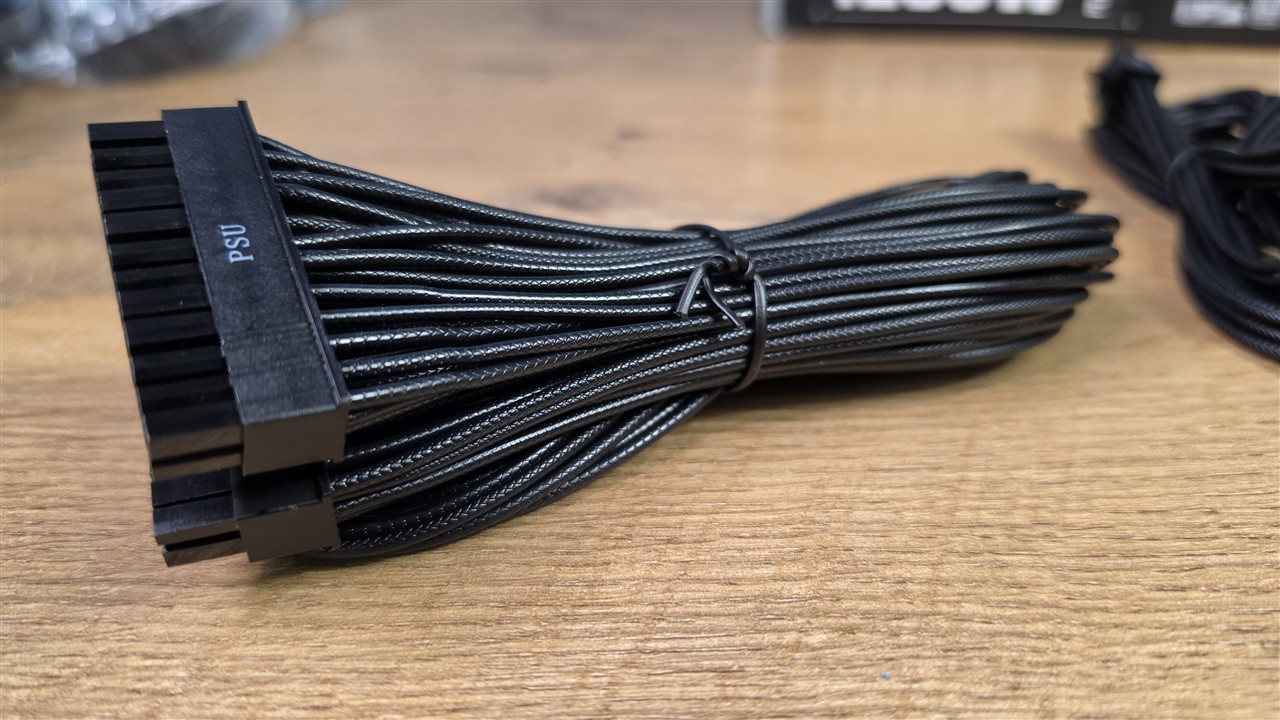

ASUS TUF Gaming 1200P otrzymał w pełni modularne okablowanie, wykonane z indywidualnych, czarnych przewodów. Zastosowano izolację z charakterystycznym tłoczeniem imitującym oplot, dzięki czemu całość wygląda estetycznie, a przewody nie wymagają dodatkowych materiałowych koszulek. Poszczególne żyły są dość elastyczne i można je wygodnie układać wewnątrz obudowy. Główna wiązka ATX 24-pin została dodatkowo wyposażona w organizer utrzymujący przewody w równych odstępach. To przydatne rozwiązanie, szczególnie gdy zależy nam na estetycznym prowadzeniu okablowania.

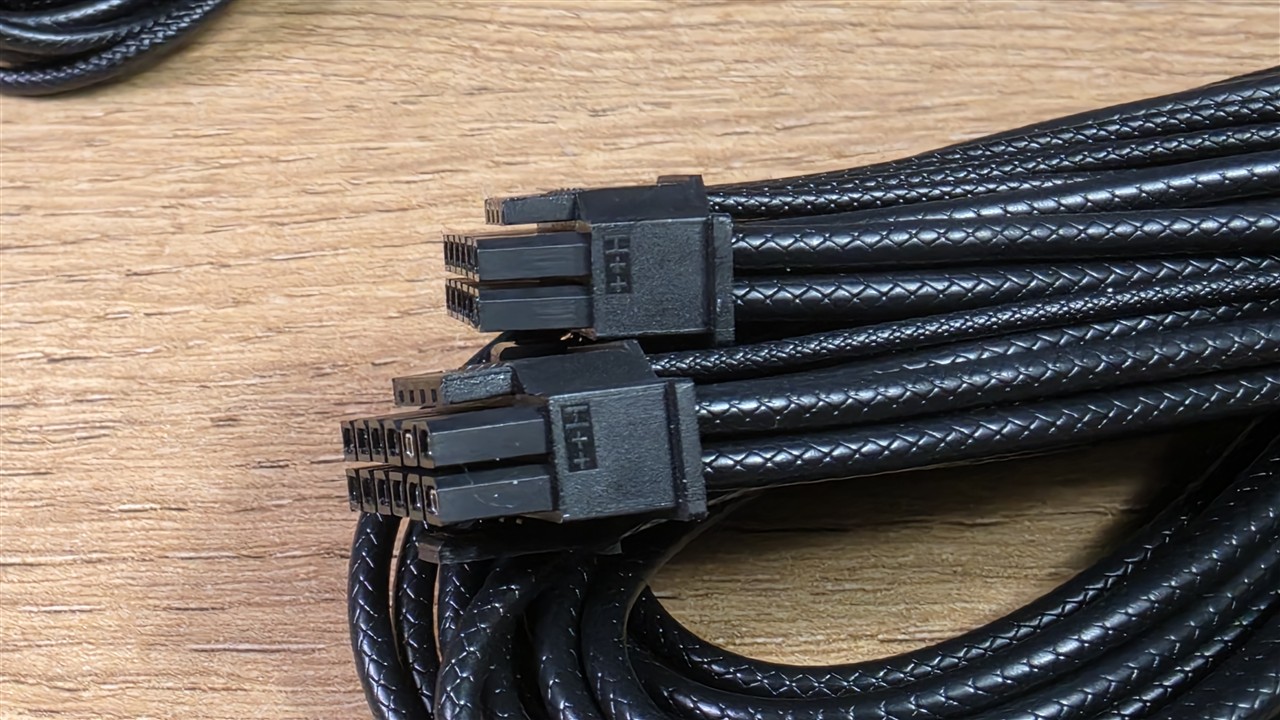

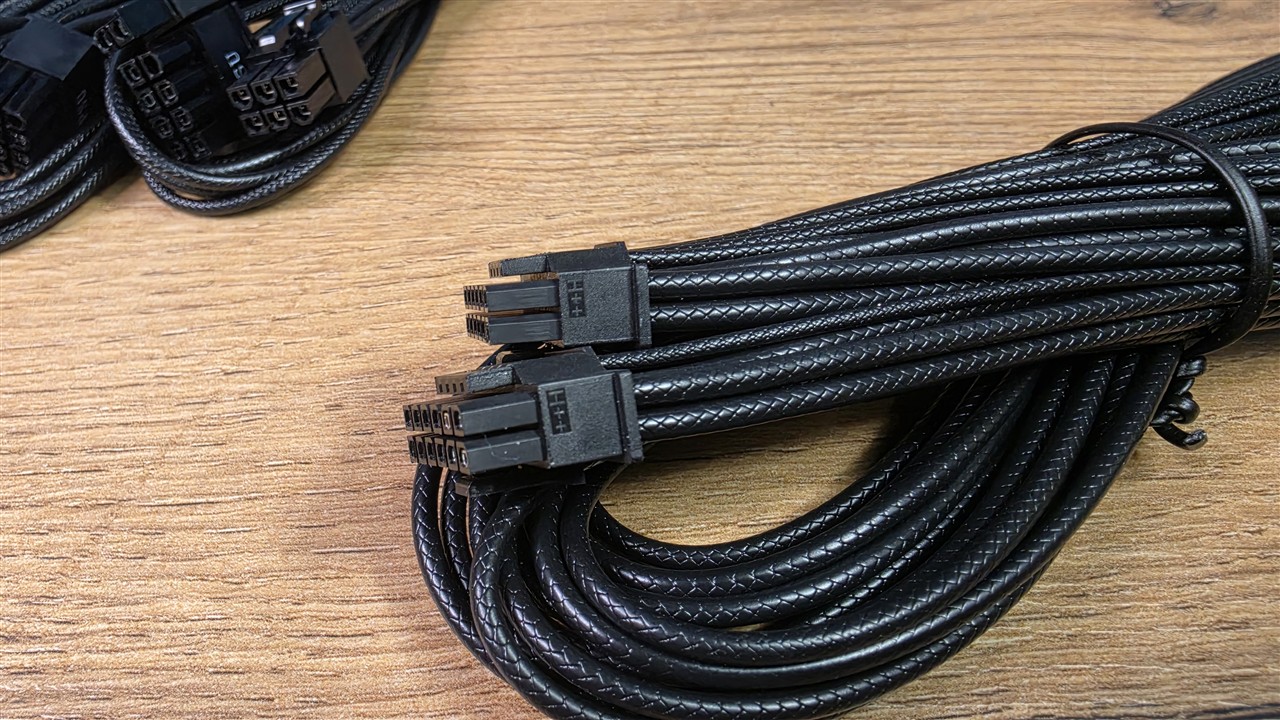

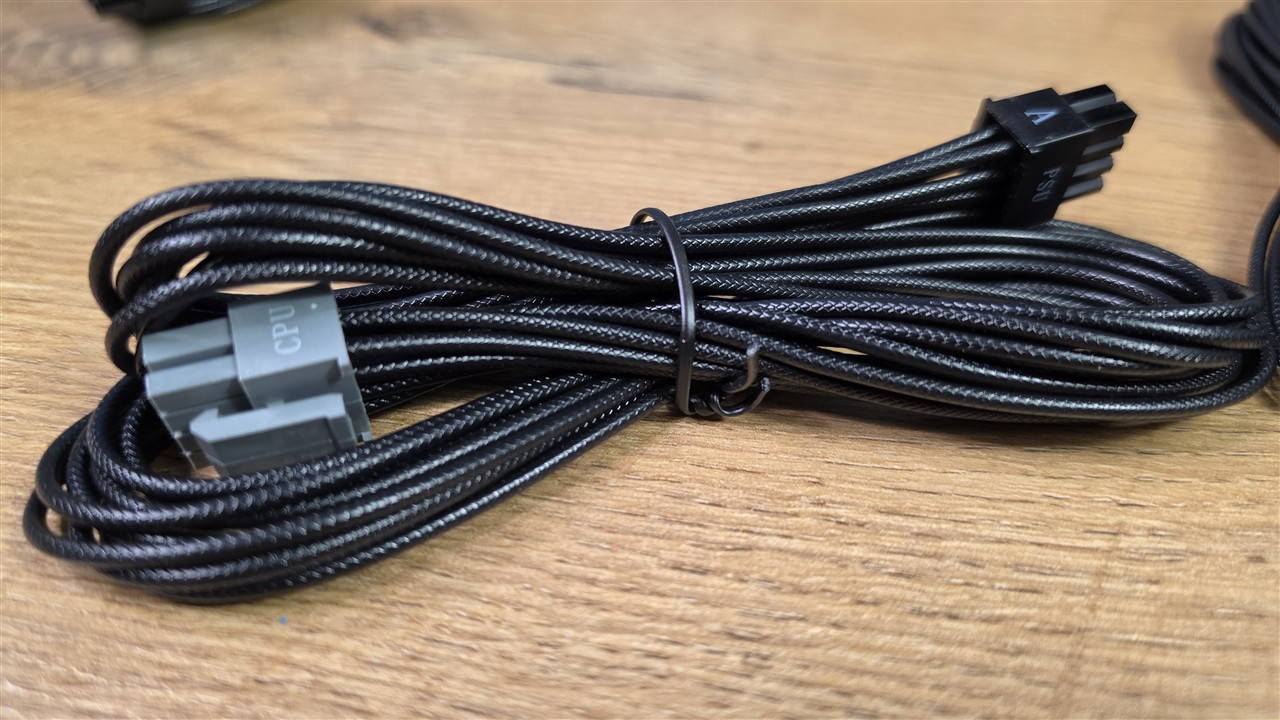

Przewód ATX24 zakończono wtyczką 20+4-pin, natomiast do zasilania procesora przewidziano dwa przewody EPS (4+4)-pin. Zasilacz jest zgodny ze standardem ATX 3.1 i został wyposażony w natywny przewód PCIe 5.1 12V-2x6 o mocy do 600 W. Do podłączenia pozostałych kart graficznych otrzymujemy trzy osobne przewody PCIe (6+2)-pin, każdy zakończony pojedynczym złączem. Takie rozwiązanie eliminuje konieczność korzystania z rozgałęzionych przewodów PCIe i pozwala zasilać poszczególne złącza karty graficznej osobnymi wiązkami.

Na uwagę zasługuje również zastosowanie ulepszonych miedzianych styków w złączach PCIe. ASUS deklaruje, że rozwiązanie to pozwala ograniczyć temperaturę połączeń nawet o 29%. Trzeba jednak pamiętać, że jest to wartość podawana przez producenta, a nie wynik naszego pomiaru. Samo złącze 12V-2x6 jest przystosowane do przesyłania mocy do 600 W, co zapewnia kompatybilność z najwydajniejszymi kartami graficznymi korzystającymi z tego standardu.



Wiązka	Złącza/długość	Ilość kabli
ATX 20+4 pin	60 cm [18 AWG]	1
EPS (4+4) pin	75 cm [18 AWG]	2
PCI-E (6+2) pin	60 cm (6+2)-pin [16AWG]	3
12V-2x6 600 W	60 cm (12+4)-pin [16 AWG]	1
SATA	59 cm SATA + 15 cm SATA + 15 cm SATA [18 AWG]	2
Molex	59 cm Molex + 15 cm Molex + 15 cm Molex [18 AWG]	1

Oprócz głównej wiązki ATX 24-pin do dyspozycji otrzymujemy dwa przewody EPS (4+4)-pin do zasilania procesora, trzy osobne przewody PCIe (6+2)-pin oraz natywny przewód 12V-2x6 600 W. Do podłączenia nośników danych, kontrolerów czy innych akcesoriów przewidziano dwie wiązki SATA, z których każda oferuje trzy złącza, oraz jeden przewód z trzema złączami Molex. Łącznie otrzymujemy sześć złączy SATA i trzy Molex, co powinno wystarczyć do większości rozbudowanych konfiguracji komputerowych. Same przewody prezentują się bardzo dobrze. Dzięki indywidualnej konstrukcji i zastosowaniu organizera głównej wiązki ATX można je wygodnie prowadzić i układać wewnątrz obudowy. Na plus zaliczam również trzy osobne przewody PCIe (6+2)-pin, zamiast rozgałęzionych wiązek z dwoma złączami. W przypadku kart graficznych o wysokim poborze mocy takie rozwiązanie jest jak najbardziej pożądane. ASUS zadbał również o estetykę, stosując czarną izolację z tłoczonym wzorem oraz dołączając opaski rzepowe z oznaczeniem TUF Gaming.
