Wzięli technologię z ładowarek do telefonów i zrobili potwora. Test ASUS TUF Gaming 1200P

Tętnienia napięć

Multimetrem cyfrowym nie da się w precyzyjny sposób zbadać przebiegu napięcia, ponieważ próbkowanie jest za małe, dlatego do testów wykorzystałem przystawkę USB PicoScope 2205A. Dzięki analizie przebiegu badanego napięcia mogę dokładnie ocenić jego jakość oraz określić, czy mimo odpowiednich wartości pozostaje ono bezpieczne dla podzespołów komputera. Norma ATX reguluje zakres dopuszczalnych tętnień dla poszczególnych linii napięciowych, a ich przekroczenie może prowadzić do niestabilności systemu, losowych restartów, BSOD-ów lub nawet trwałego uszkodzenia sprzętu. Na screenach z oscyloskopu brana jest pod uwagę wyłącznie wartość międzyszczytowa składowej zmiennej, tzw. peak-to-peak (Pk-Pk), wyrażana w miliwoltach (mV). Stała czasowa na działkę ustawiona została na 20 ms, natomiast wartość napięcia na działkę 20 mV. Poniżej przykładowy zrzut ekranu z ustawień oscyloskopu oraz wyciąg z normy ATX 2.3 dotyczący zakresu dopuszczalnych wartości. Zapisywane są pomiary z pola maksymalnej wartości.

Tętnienia napięć w ASUS TUF Gaming 1200P utrzymują się na niskim poziomie i w całym zakresie obciążeń pozostają wyraźnie poniżej limitów określonych w specyfikacji ATX. Dla linii +12 V najwyższa zarejestrowana wartość wyniosła 23,0 mV przy obciążeniu T5 (75%). W przypadku linii +5 V maksymalne tętnienia osiągnęły 24,9 mV przy obciążeniu 110%, natomiast dla linii +3,3 V najwyższa wartość wyniosła 24,4 mV w teście T5. Wszystkie pomiary pozostają z dużym zapasem poniżej limitu 50 mV dla linii +3,3 V i +5 V oraz 120 mV dla linii +12 V.

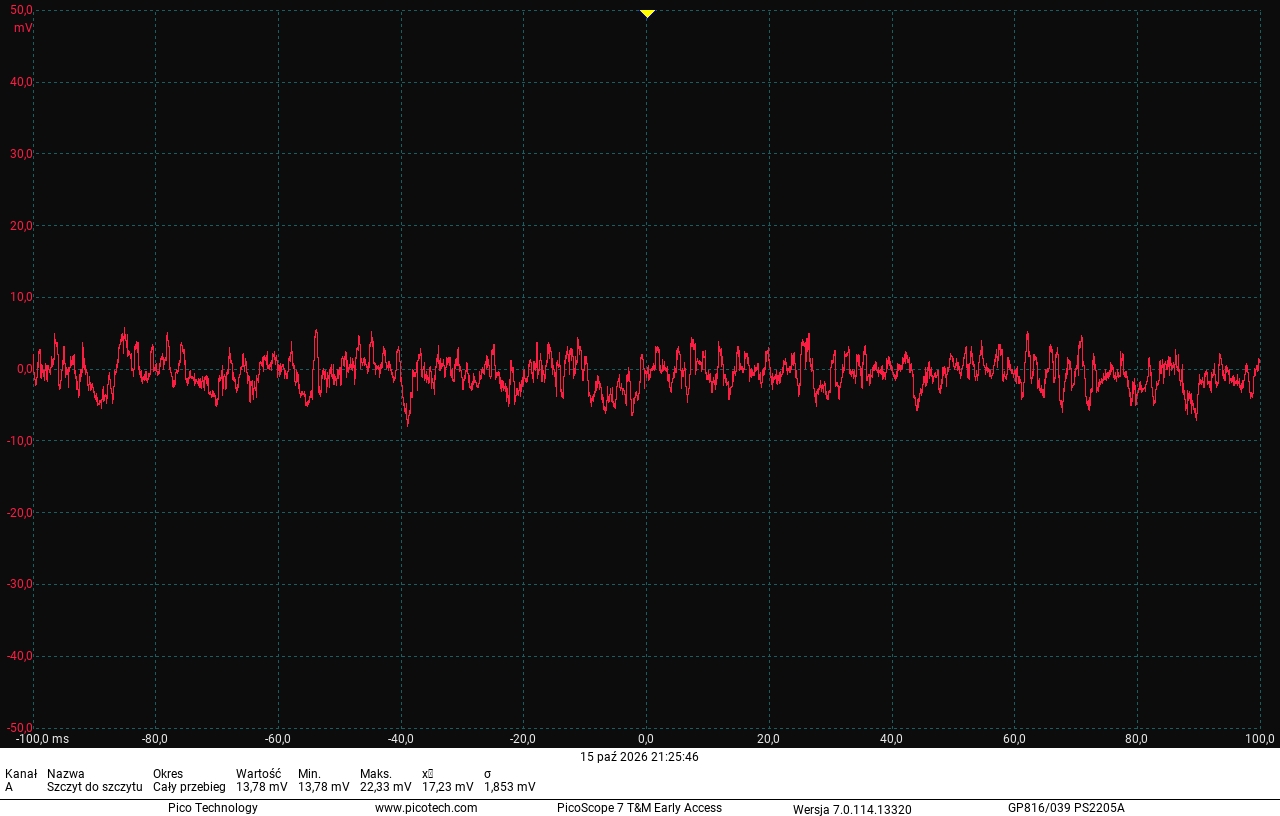

Linia 3,3 V, test T6, 100% obciążenia

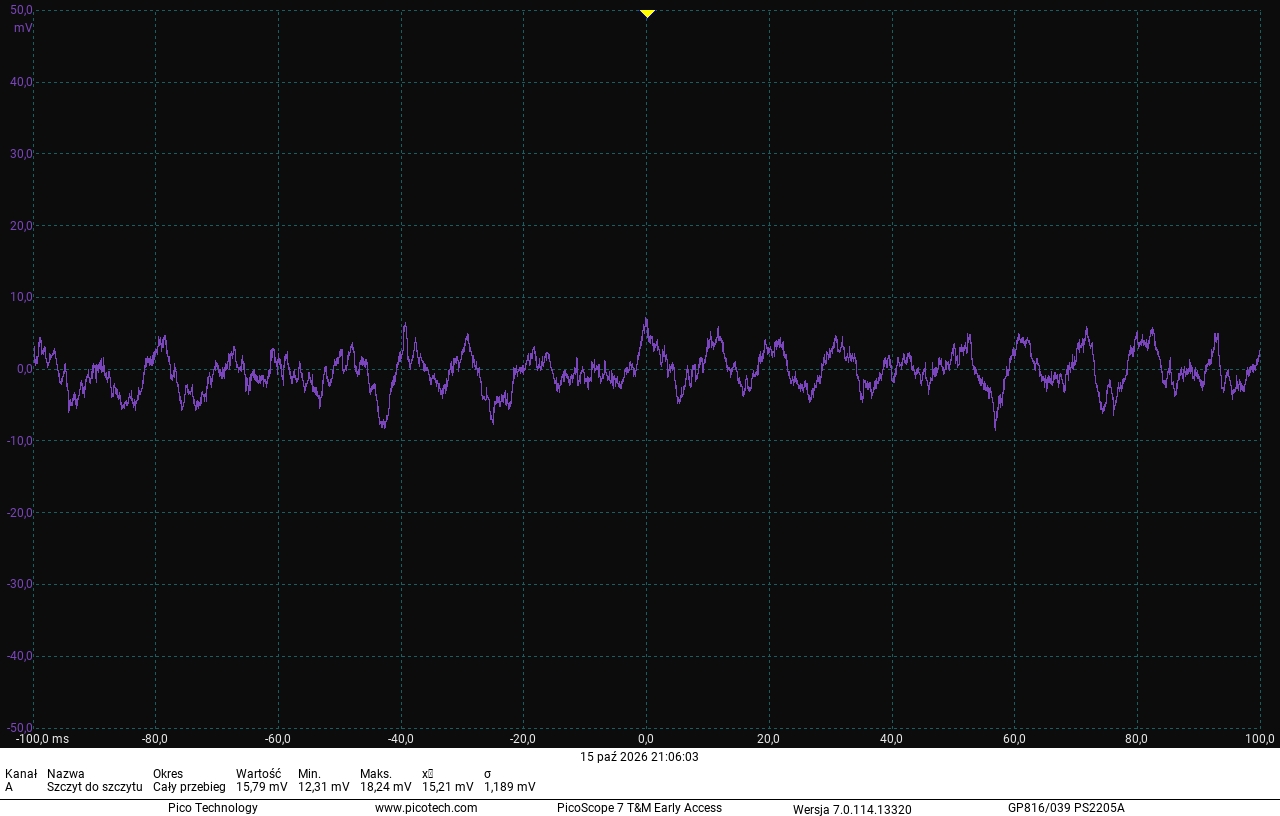

Linia 5 V, test T6, 100% obciążenia

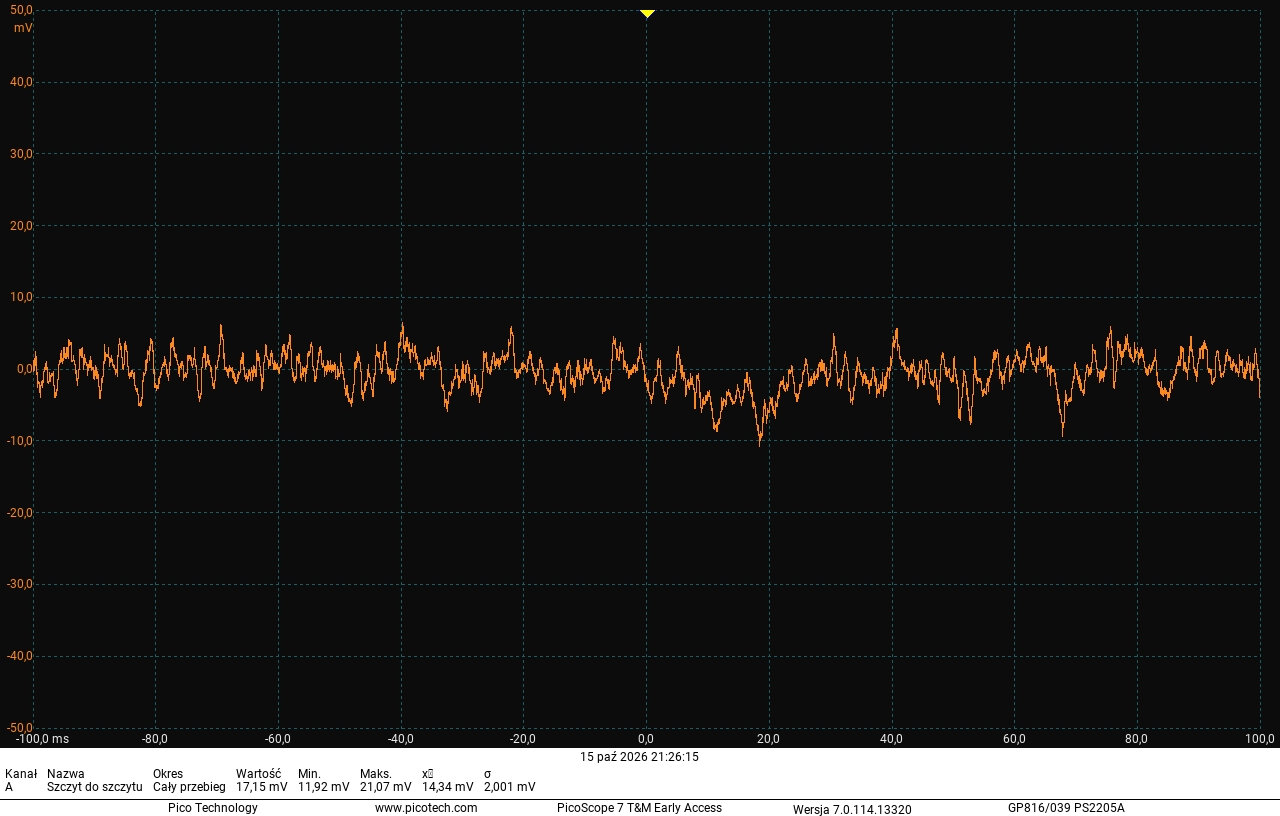

Linia 12 V, test T6, 100% obciążenia

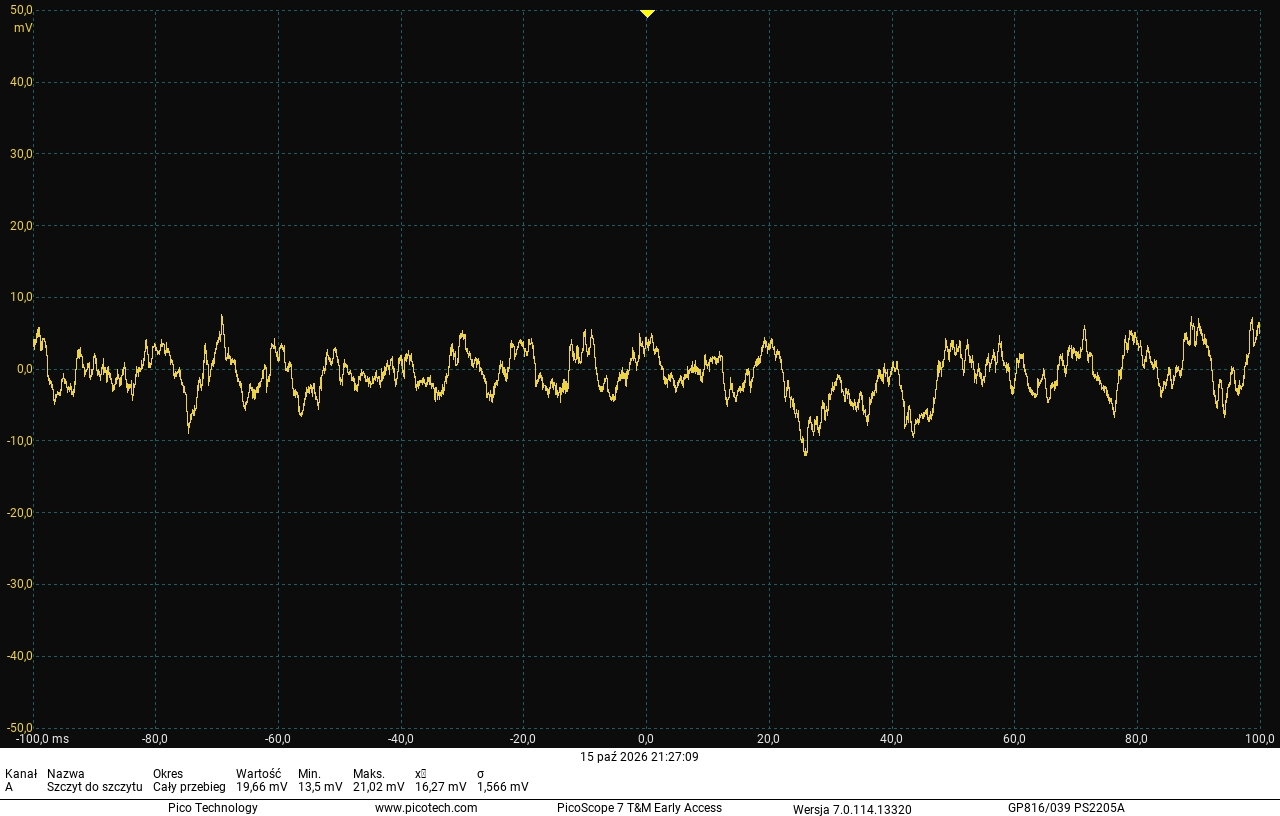

Linia 12 V, test 100% obciążenia w hot box
