Wzięli technologię z ładowarek do telefonów i zrobili potwora. Test ASUS TUF Gaming 1200P

Hałas, temperatury, termowizja

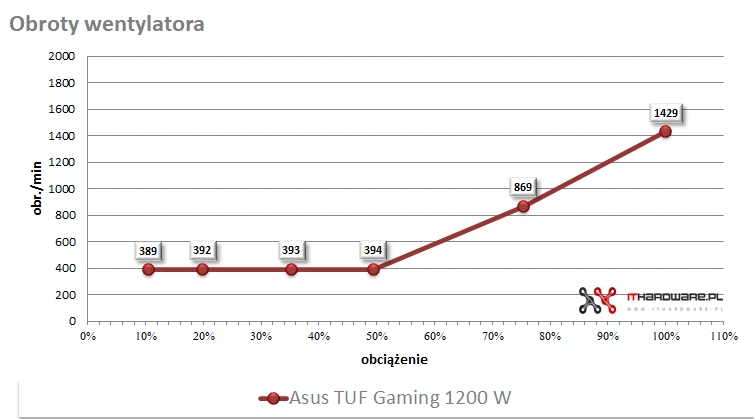

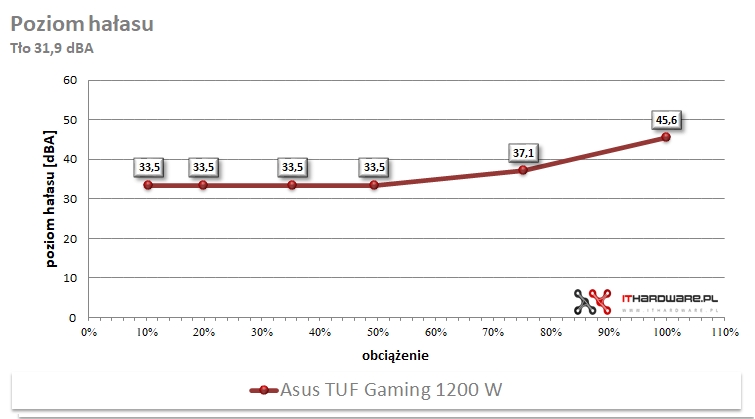

W szerokim zakresie obciążeń kultura pracy ASUS TUF Gaming 1200P stoi na dobrym poziomie. Zastosowany 135-milimetrowy wentylator Hong Hua HA13525M12B-Z z podwójnym łożyskiem kulkowym pracuje w trybie ciągłym, bez chłodzenia półpasywnego. W zakresie od około 10% do 50% obciążenia prędkość wentylatora utrzymywała się na poziomie 389-394 obr./min, a zmierzony hałas wynosił 33,5 dBA. Przy 75% obciążenia wentylator osiągał 869 obr./min i 37,1 dBA. Przy pełnym obciążeniu (100,04%) prędkość wzrosła do 1429 obr./min, a hałas do 45,6 dBA, natomiast przy przeciążeniu (110,65%) odnotowałem 1621 obr./min oraz 48,1 dBA. W hot boxie, przy temperaturze 45,4 °C i obciążeniu 98,94%, wentylator pracował z prędkością 1466 obr./min.

Temperatury - analiza termowizyjna kamerą FLIR

Kamera termowizyjna zainstalowana w uleFone Armor 9 pozwala na badanie wielu punktów jednocześnie, wykorzystując różne filtry. Wykonałem zdjęcia od strony wentylatora oraz od spodu PSU w dwóch scenariuszach - przy 100% obciążenia oraz po zakończeniu testu w hot boxie. Analiza ta pozwala wychwycić potencjalne problemy konstrukcyjne oraz ocenić skuteczność systemu chłodzenia.

100% obciążenia

Hot box

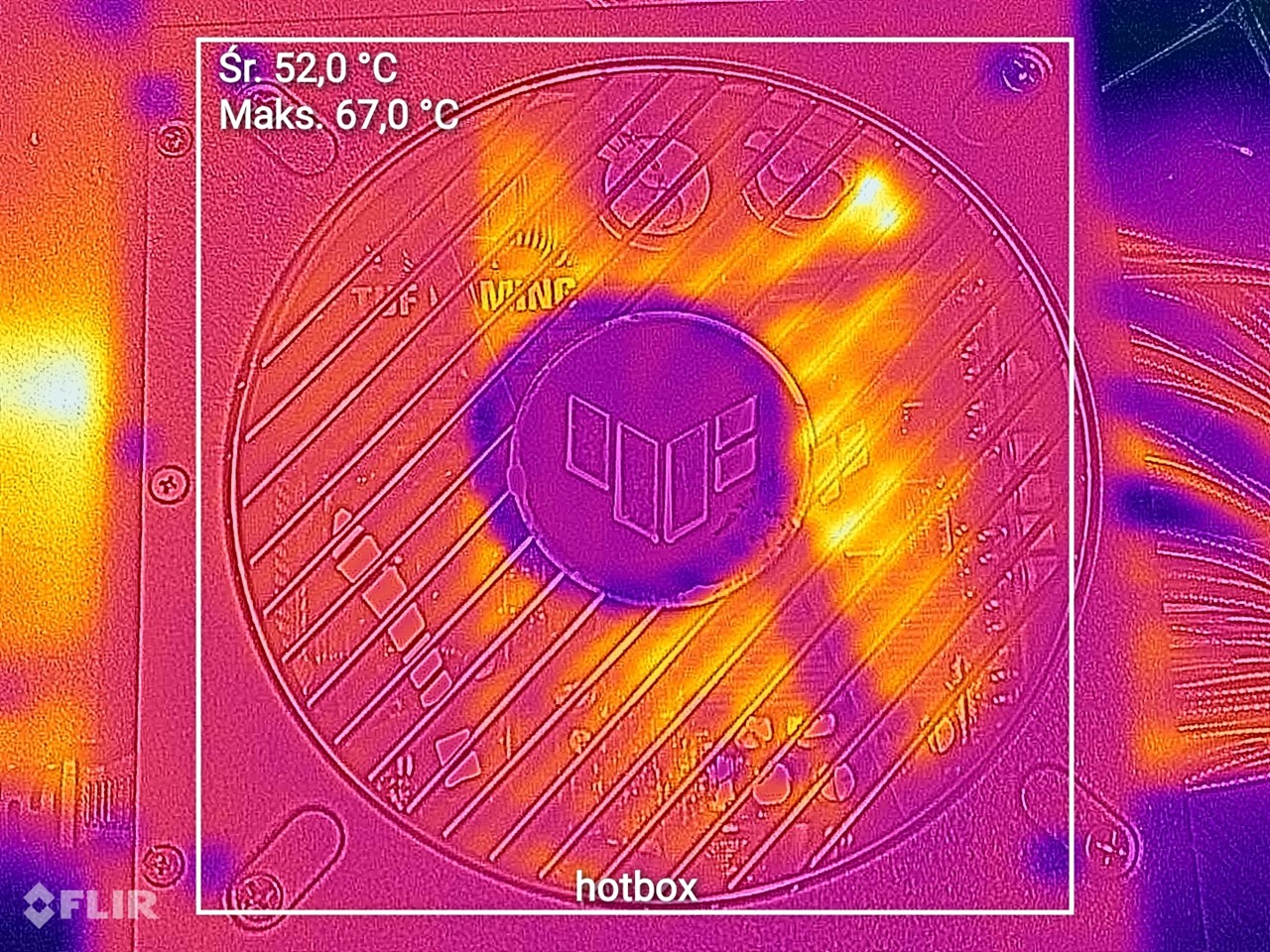

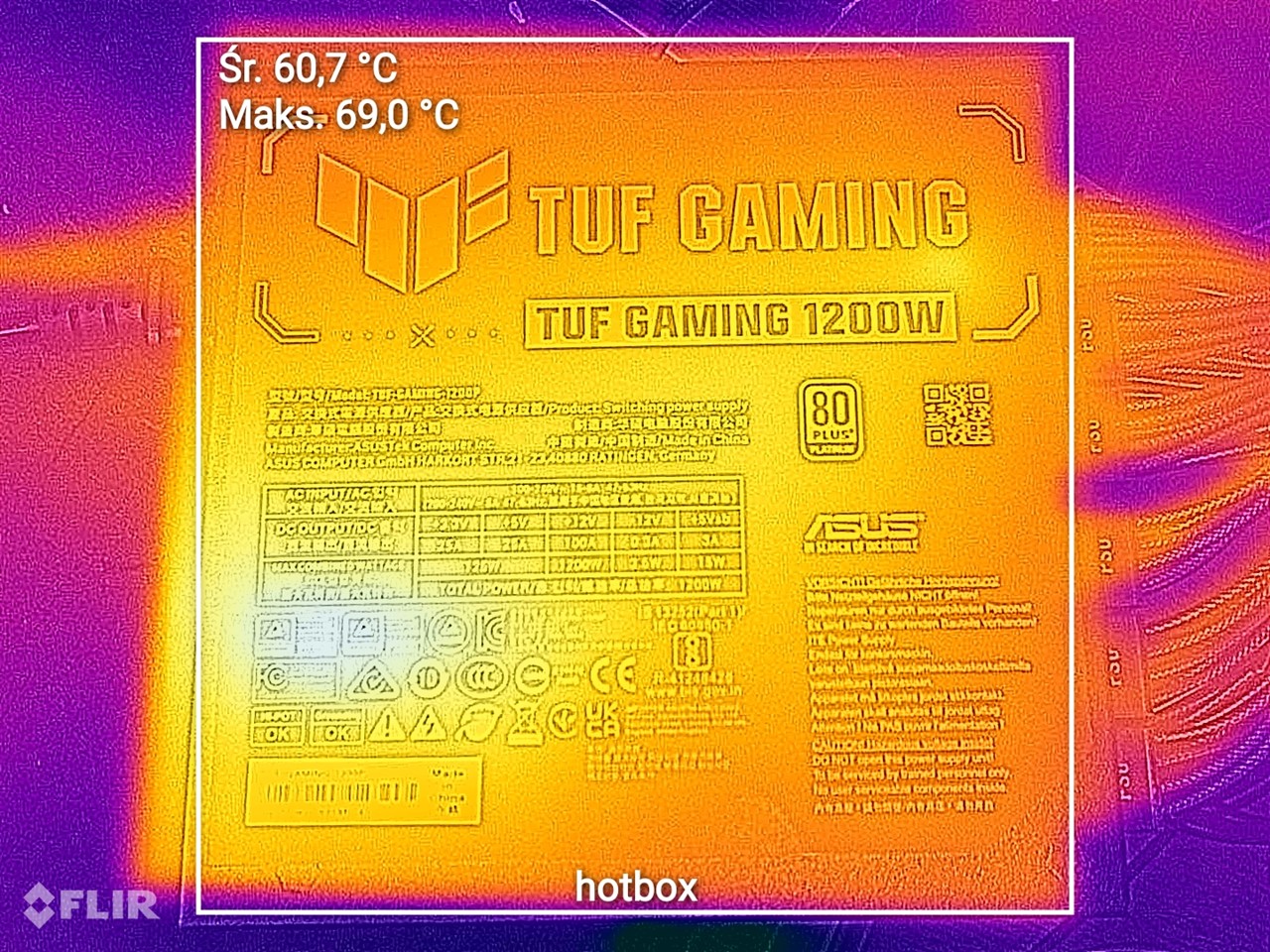

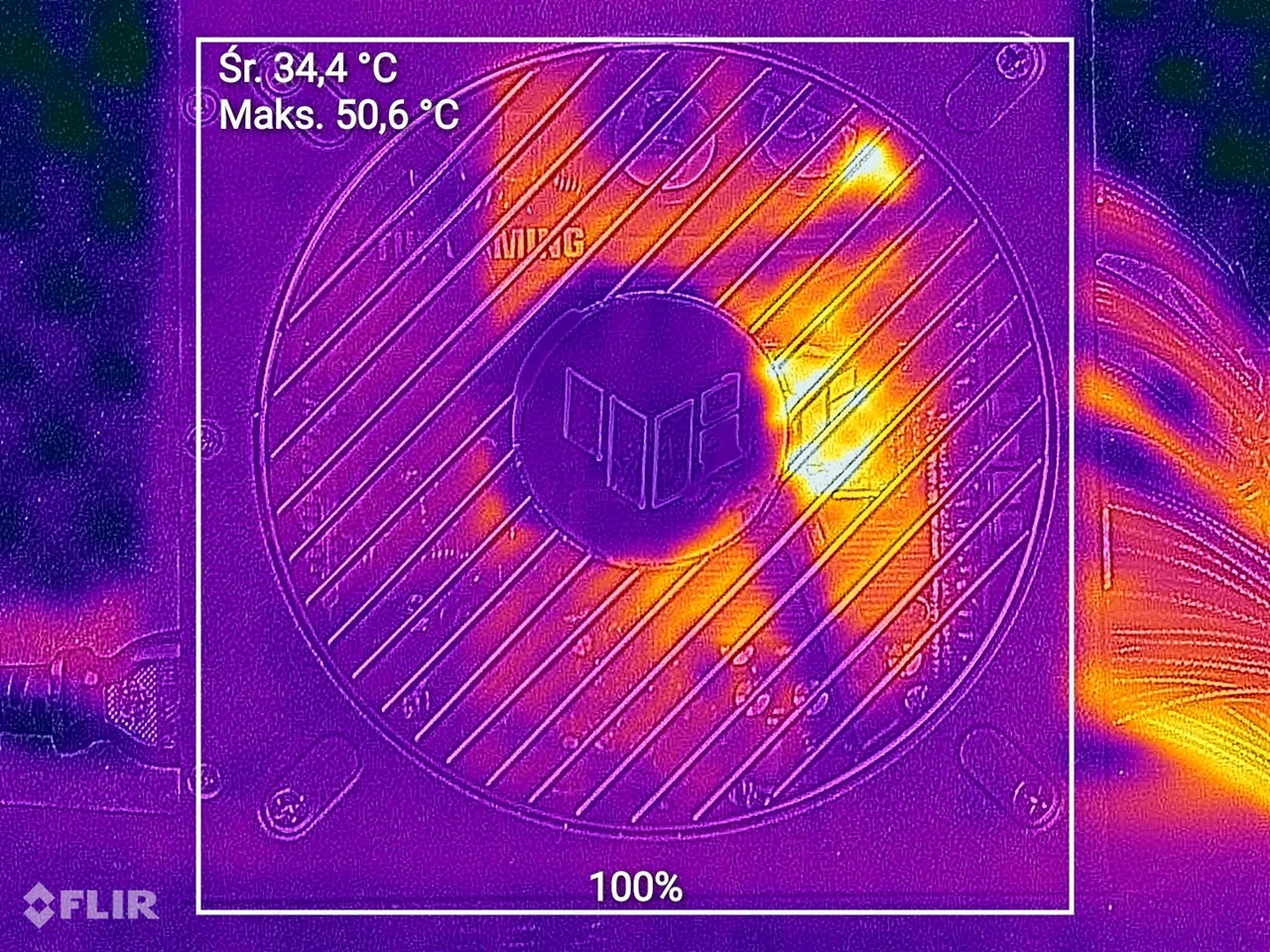

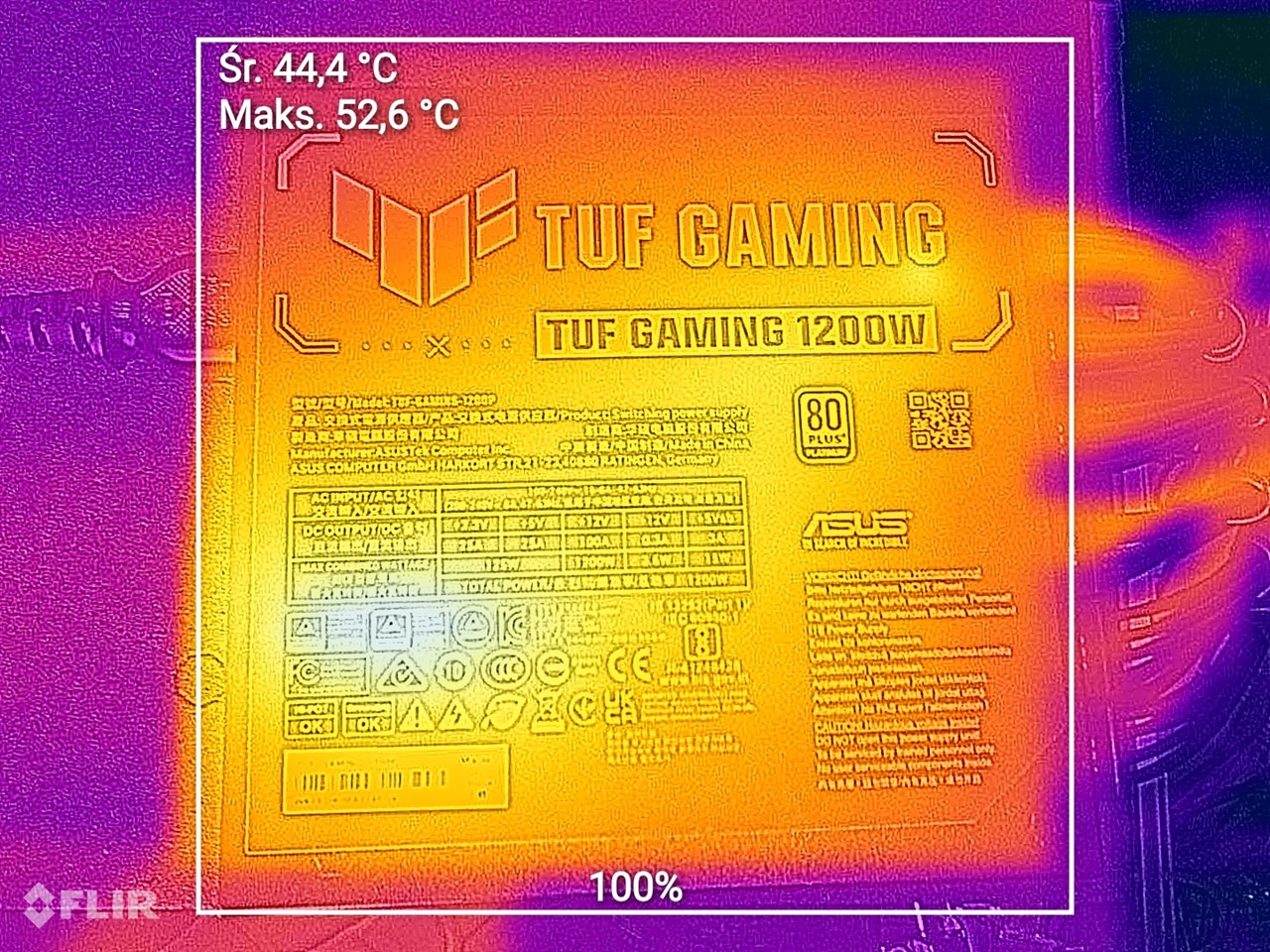

Najwyższe temperatury zarejestrowałem w okolicach sekcji synchronicznego prostownika na stronie wtórnej (do 50,6 °C) i na obudowie za MOSFET-ami (52,6 °C). W hot boxie notujemy wyższe temperatury od strony wentylatora 67,0 °C, natomiast na spodzie obudowy - 69,0 °C. To prawdopodobnie najchłodnieszy zasilacz o mocy 1200 W jaki miałem na testach.
