be quiet! Pure Power 11 FM 750 W - test cichego i wydajnego zasilacza z 80+ Gold

Analiza elektroniki - strona wtórna be quiet! Pure Power 11 750 W FM

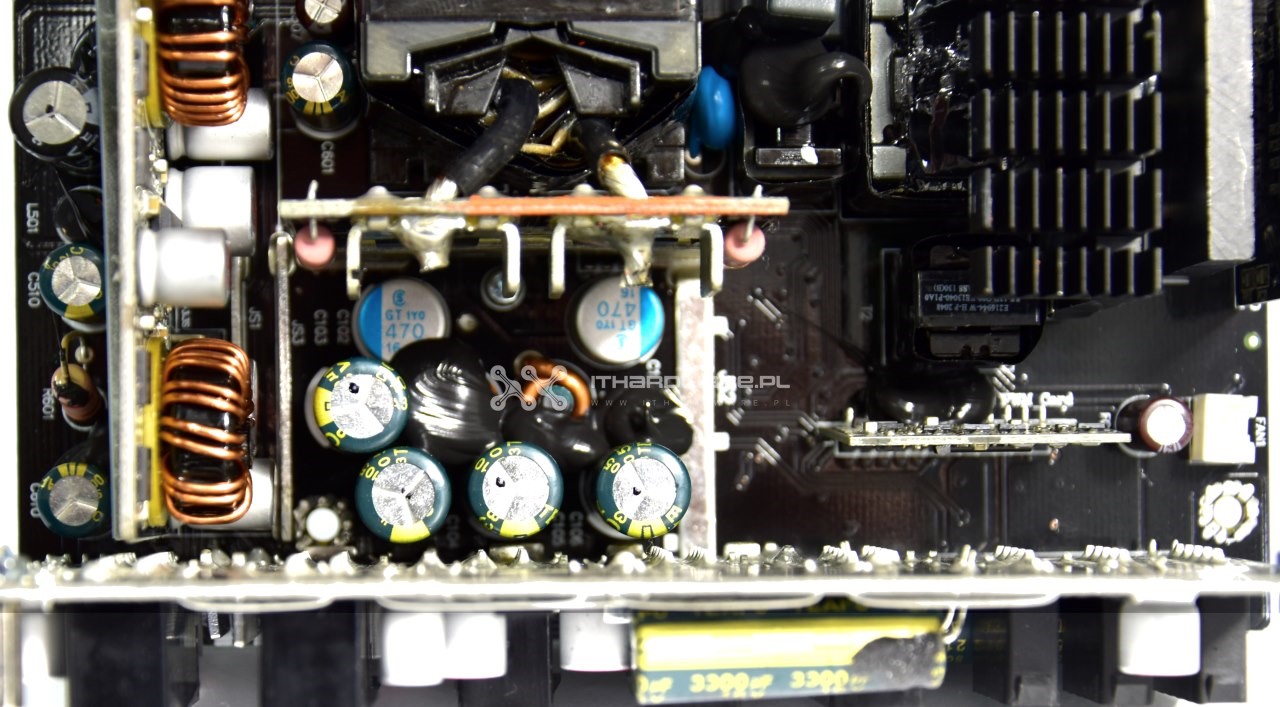

Na stronie wtórnej królują kondensatory elektrolityczne produkcji wyłącznie Teapo serii SC (2000-3000 godzin żywotności przy 105 °C, w zależności od średnicy elementu) oraz TA, certyfikowane do 105°C i żywotności do 10000 godzin, do tego kilka sztuk Elite serii ED i EK. Całości dopełniają kondensatory aluminiowo-polimerowe marki APAQ. Powinno to zapewnić długie i bezawaryjne działanie zasilacza.

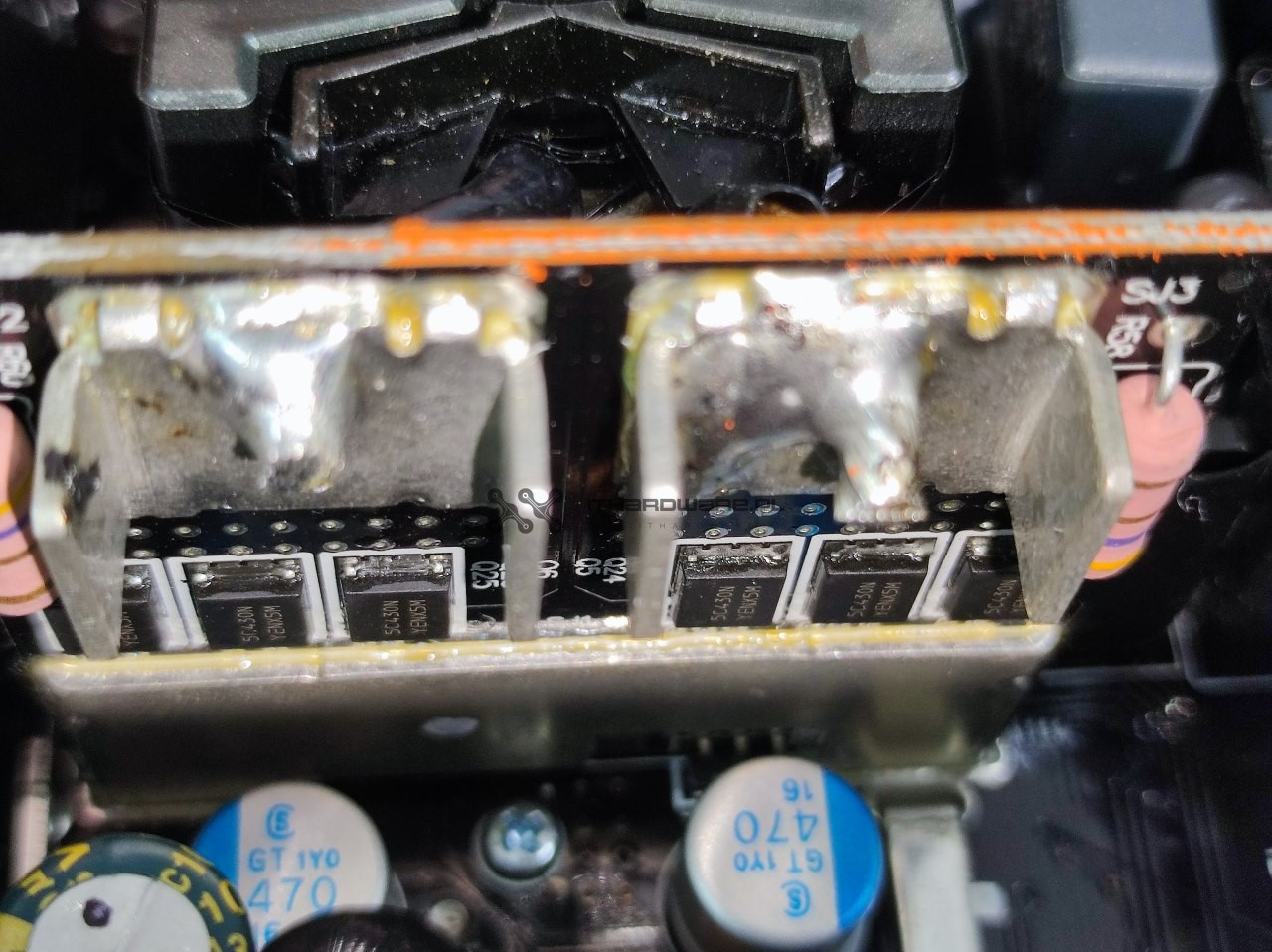

W be quiet! Pure Power 11 750 W FM, identycznie jak w Corsair RM850x(2021), za prostowanie szyny +12 V odpowiada sześć tranzystorów MOSFET ON NTMFS5C430N. Umieszczone zostały na pionowym laminacie, tuż za głównym transformatorem. Parametr RDS(on) typowo wynosi 1,7 mΩ. Jeden element jest w stanie dostarczyć do 185 A w trybie ciągłym przy 25 °C, więc można się spodziewać dużego zapasu mocy albo niższych temperatur pracy.

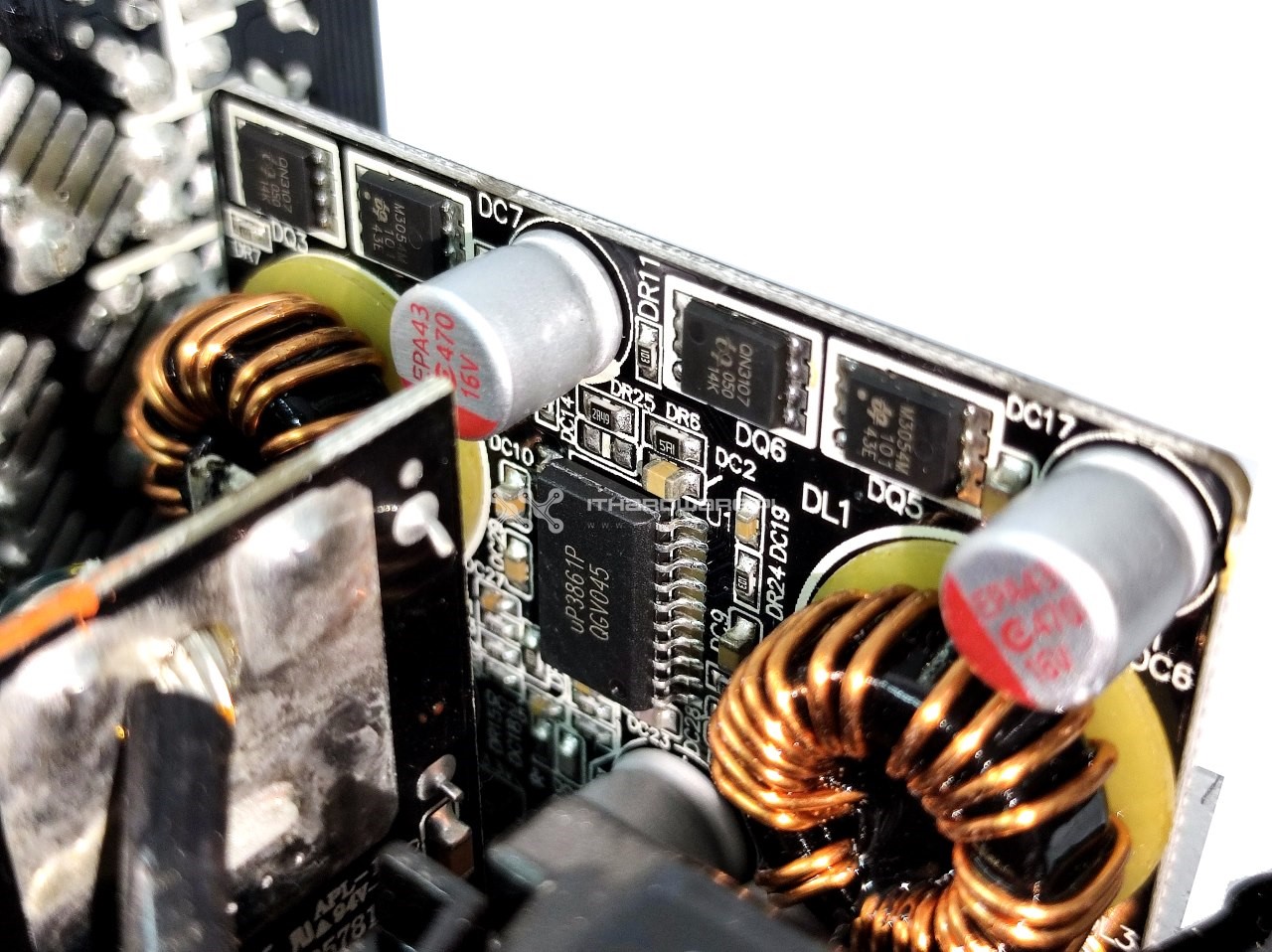

Konwertery DC-DC napięć +3,3 V oraz +5 V znajdują się na osobnej PCB i również są takie same, jak w mocniejszym Corsair RM850x(2021). Mamy tutaj dwie pary po 2 tranzystory MOSFET, Ubiq QN3107M6N  (RDS(on) = 2,6 mΩ, Id = 110 A w trybie ciągłym przy 25 °C) oraz Ubiq QM3054M6  (RDS(on) = 4,8 mΩ, Id = 97 A w trybie ciągłym przy 25 °C). Na laminacie przetwornic DC-DC znajduje się również synchroniczny kontroler PWM uP3861P. Na PCB znajdziemy dodatkowe kondensatory aluminiowo-polimerowe.

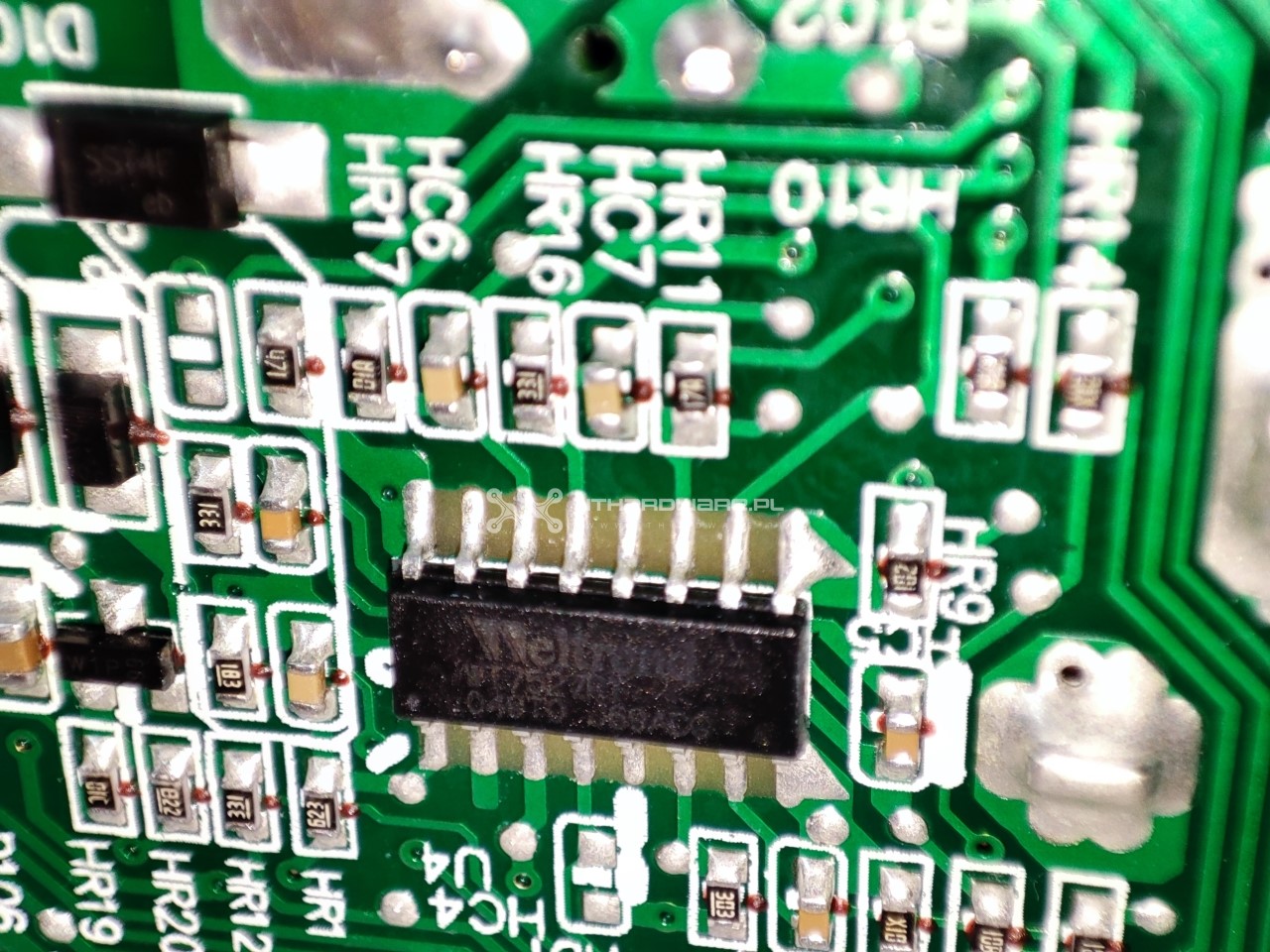

Nad bezpieczeństwem czuwa układ Weltrend WT7527, który monitoruje pracę zasilacza i inicjuje zaimplementowane zabezpieczenia po przekroczeniu ustalonych wartości. Obsługuje takie systemy jak OCP, OVP, UVP, SPC i PG, a sam układ przymocowano na stronie lutowania.

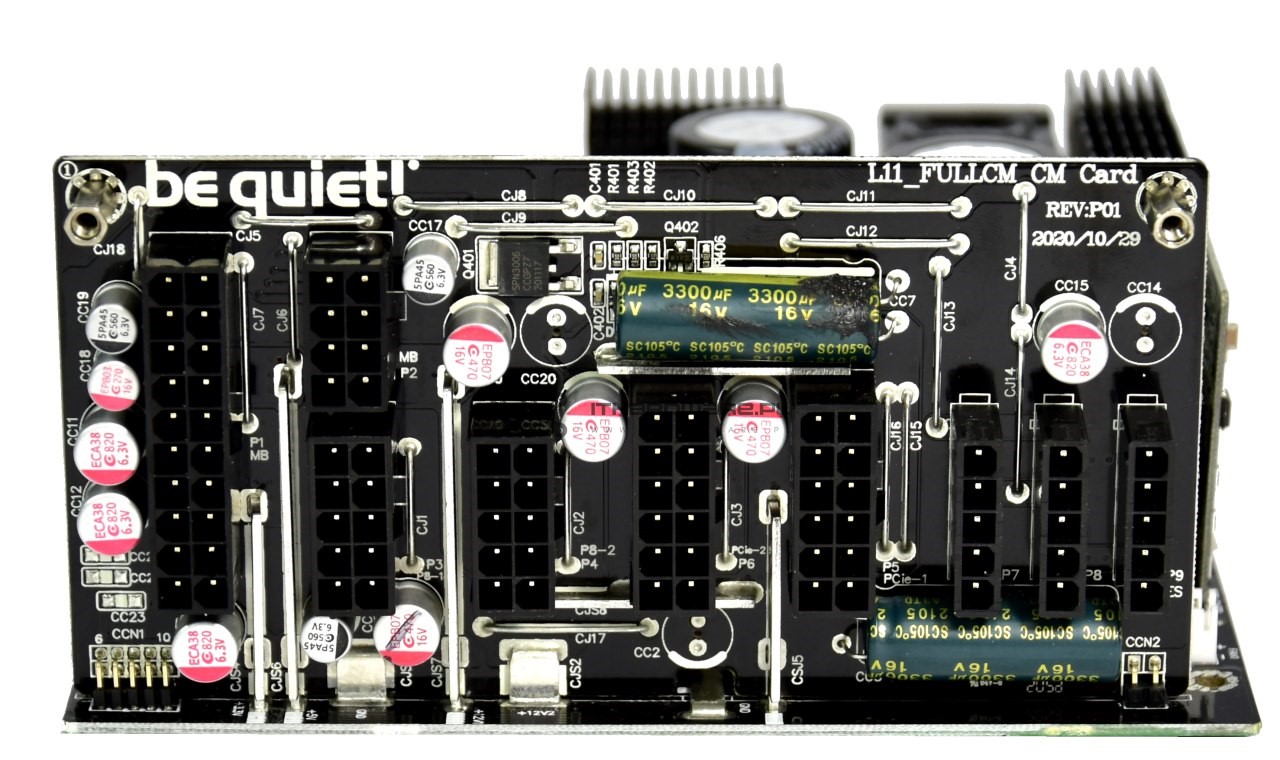

Na panelu modularnym znajdziemy dodatkowe kondensatory aluminiowo-polimerowe, tzw. "solid" od tajwańskiej firmy APAQ oraz Teapo SC. Mają one na celu poprawę jakości napięć wyjściowych.

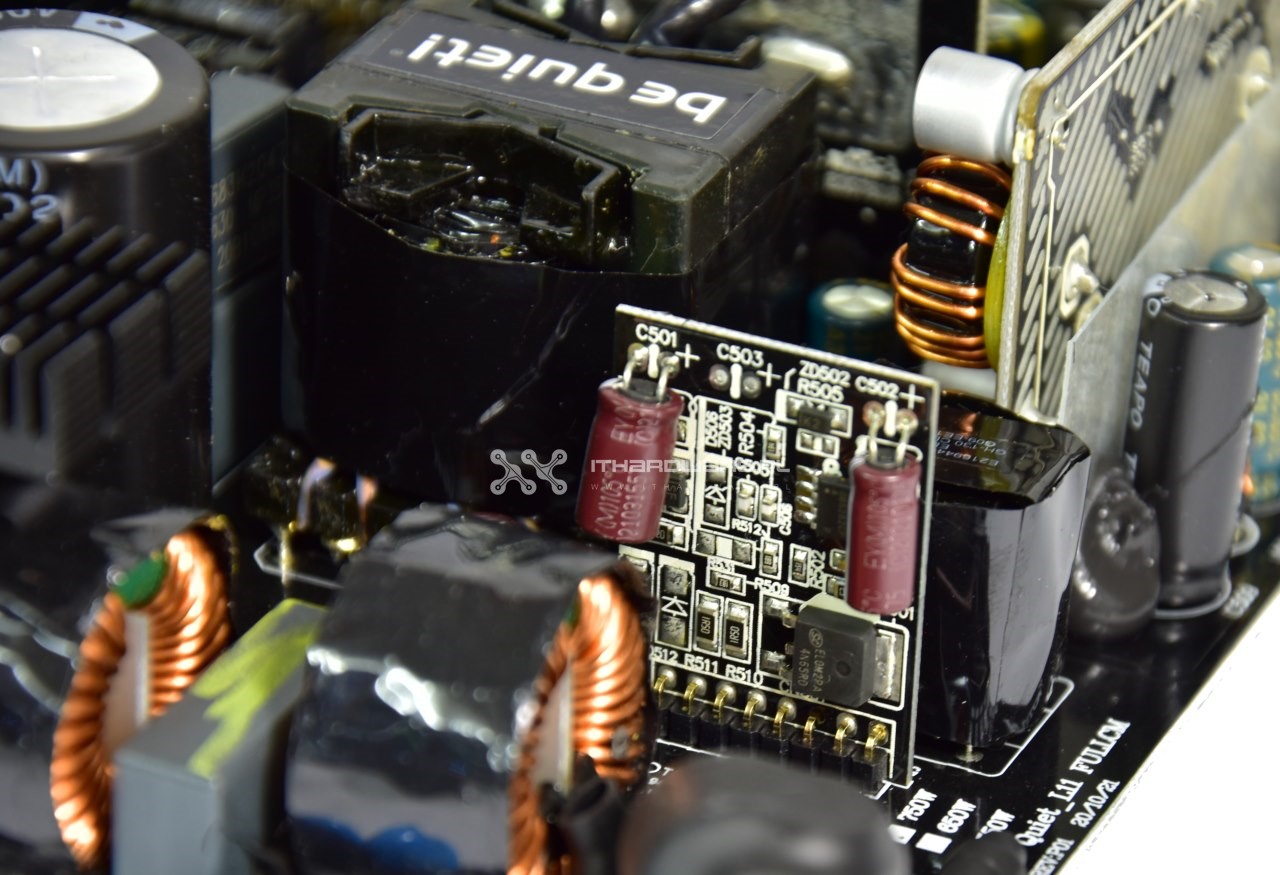

Za generowanie napięcia 5 Vsb odpowiada Silan Microelectronics SVF4N65RDTR.
