Test Gamer Storm PN1200N. Dobra platforma CWT i 1200 W za 499 zł

Tętnienia napięć

Multimetrem cyfrowym nie da się w precyzyjny sposób zbadać przebiegu napięcia, ponieważ próbkowanie jest za małe, dlatego do testów wykorzystałem przystawkę USB PicoScope 2205A. Dzięki analizie przebiegu badanego napięcia, mogę dokładnie ocenić jego jakość oraz określić, czy (mimo odpowiednich wartości) jest bezpieczne dla naszych podzespołów. Norma ATX reguluje zakres bezpiecznych wartości dla poszczególnych napięć. Przekroczenie ich może prowadzić do niestabilności komputera, losowych restartów, BSOD-ów (niebieski ekran) lub też trwałego uszkodzenia sprzętu. Na screenach z oscyloskopu jest brana pod uwagę wyłącznie wartość międzyszczytowa składowej zmiennej, tzw. peak-to-peak (Pk-Pk), która wyrażona jest w miliwoltach (mV). Stała czasowa na działkę ustawiona została na 20 ms, natomiast wartość napięcia na działkę 20 mV. Poniżej przykładowy zrzut ekranu z ustawień oscyloskopu oraz wyciąg z normy ATX 2.3, dotyczący zakresu dopuszczalnych wartości. Zapisywane są pomiary z pola maksymalnej wartości.

Tętnienia napięć w zasilaczu Gamer Storm PN1200M utrzymują się na niskim poziomie i pozostają wyraźnie poniżej limitów określonych w specyfikacji ATX. Dla linii +12 V najwyższą zmierzoną wartością było 28,6 mV (T2), przy dopuszczalnym maksimum wynoszącym 120 mV. W przypadku linii +5 V maksymalne tętnienia osiągnęły 22,8 mV przy obciążeniu 110%, co daje bardzo duży zapas względem limitu 50 mV. Dla napięcia +3,3 V najwyższa zarejestrowana wartość wyniosła 22,0 mV (T6), również znacząco poniżej granicy 50 mV. W całym zakresie obciążeń jednostka generuje czyste i stabilne napięcia, bez oznak pogorszenia jakości filtracji.

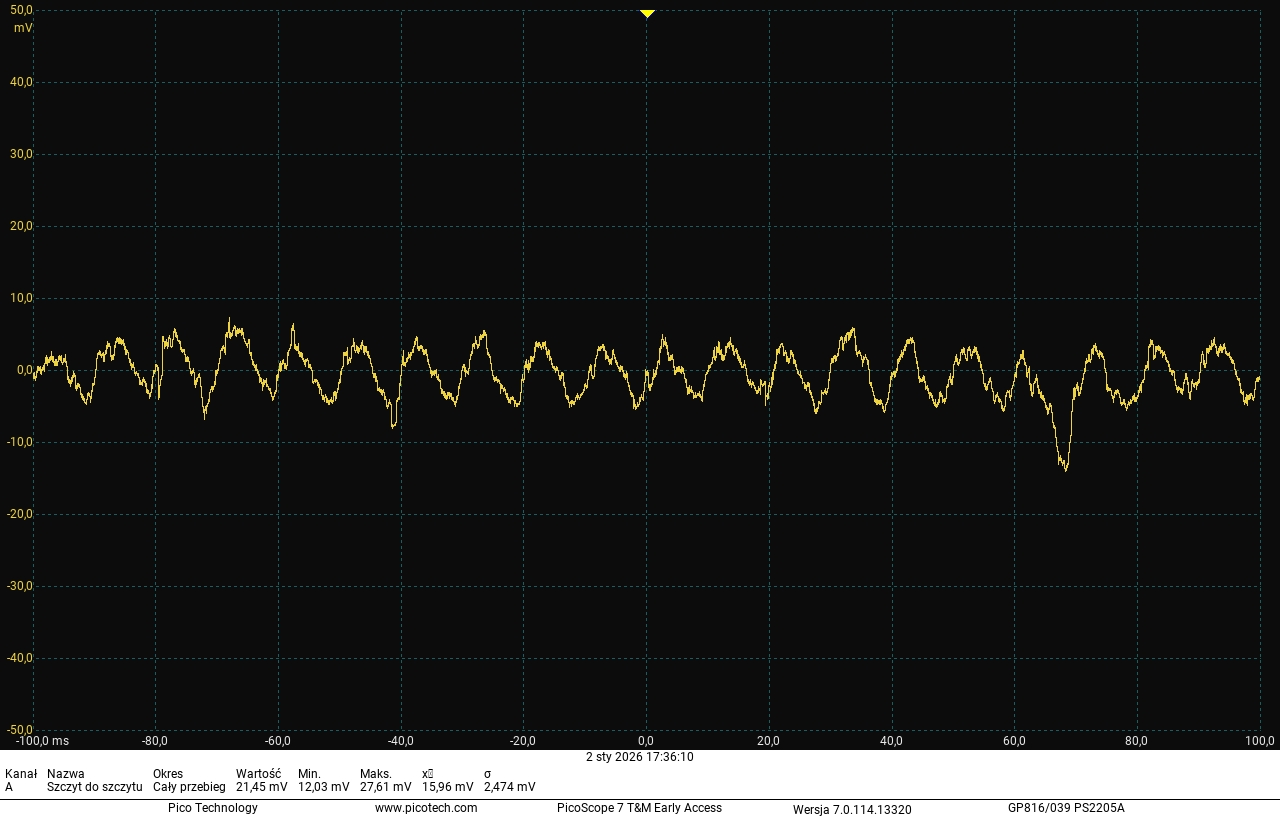

Linia 3,3 V, test T6, 100% obciążenia

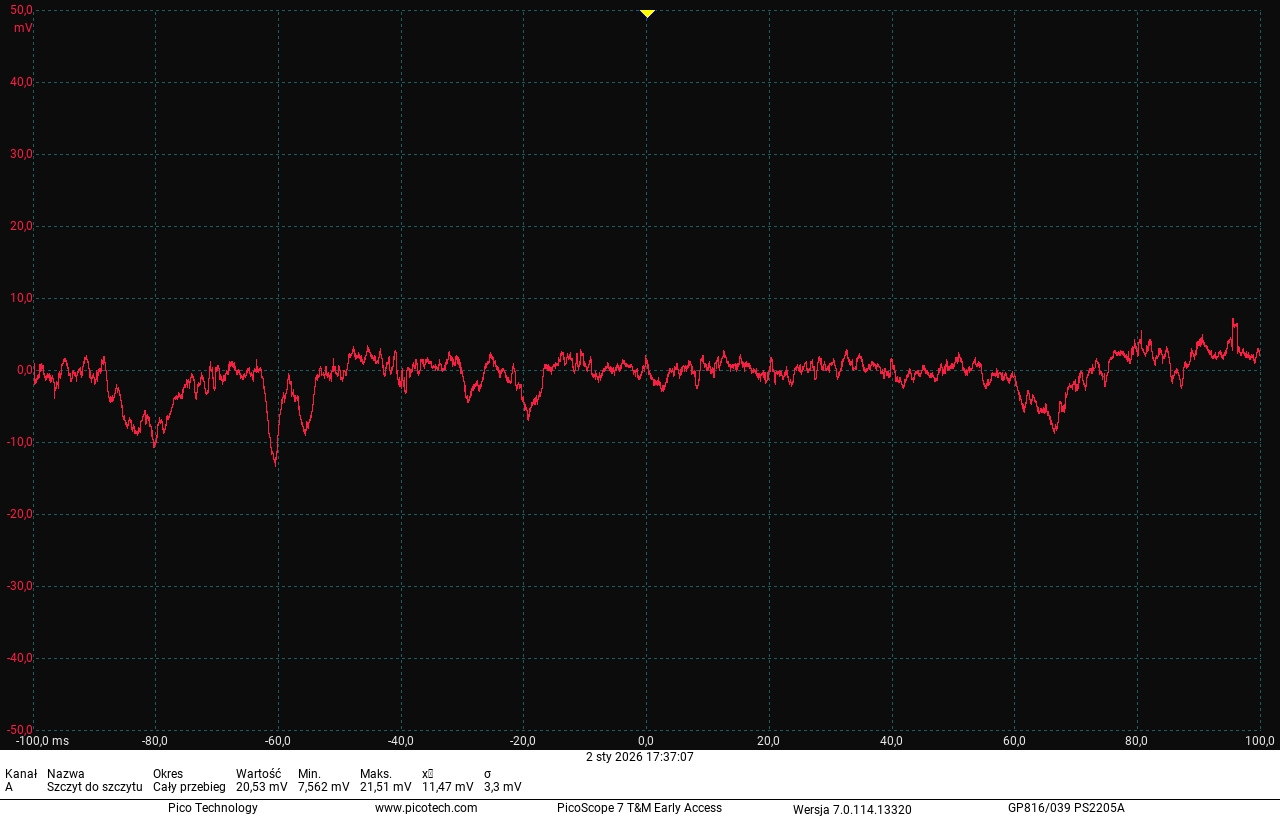

Linia 5 V, test T6, 100% obciążenia

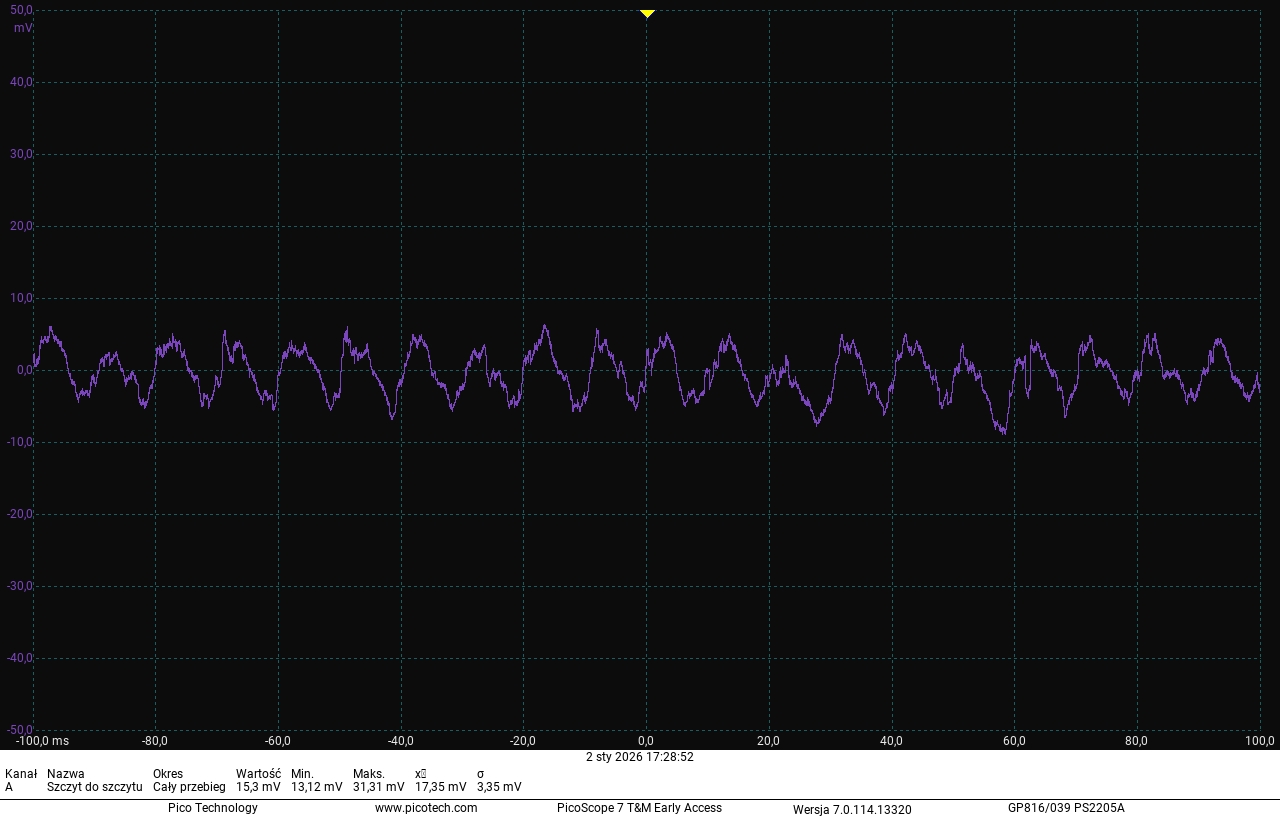

Linia 12 V, test T6, 100% obciążenia

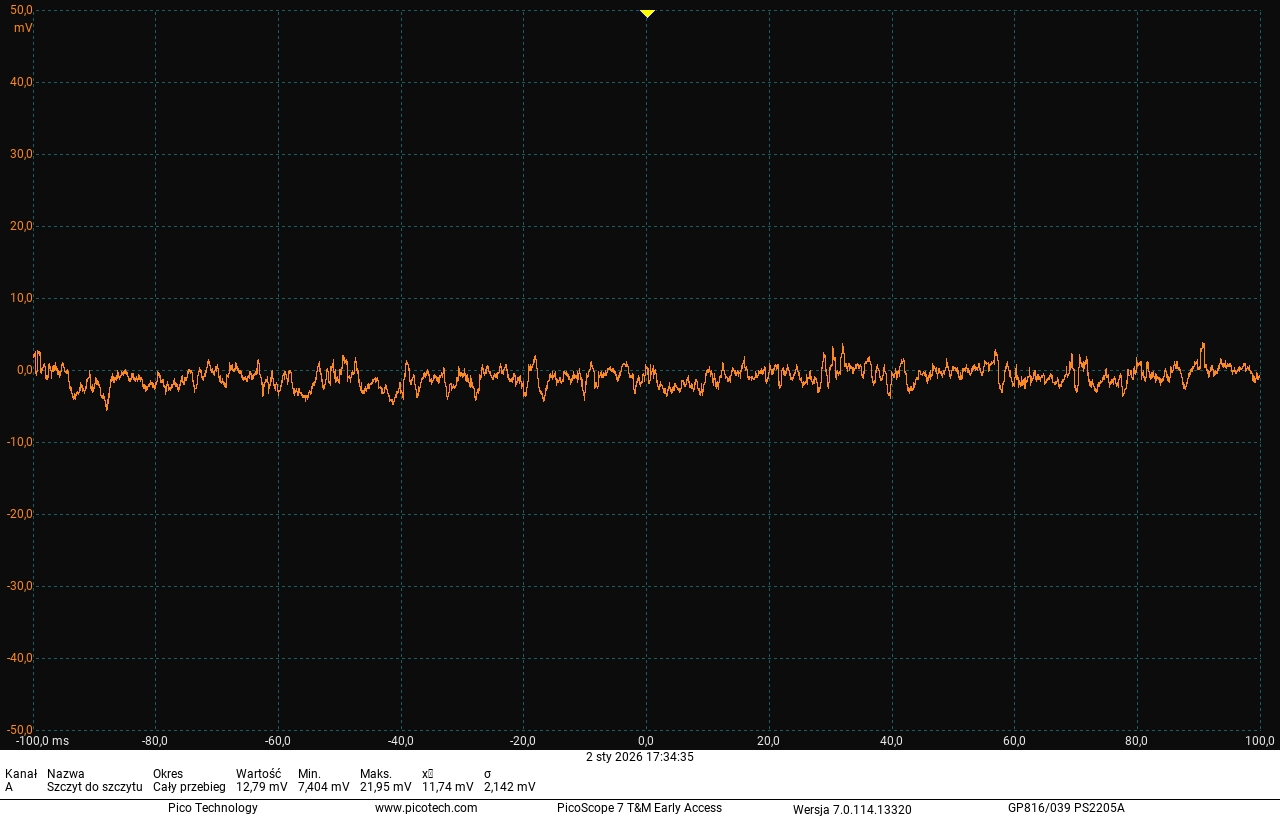

Linia 12 V, test 100% obciążenia w hot box
