Analiza wnętrza

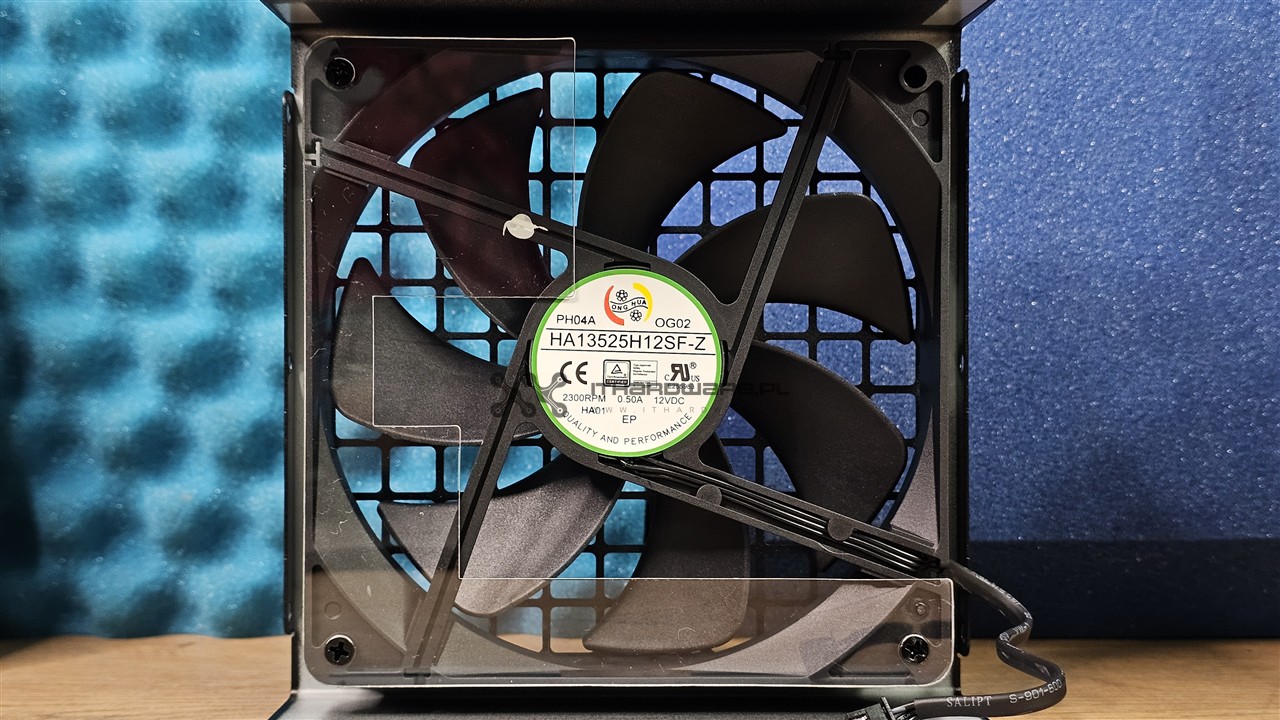

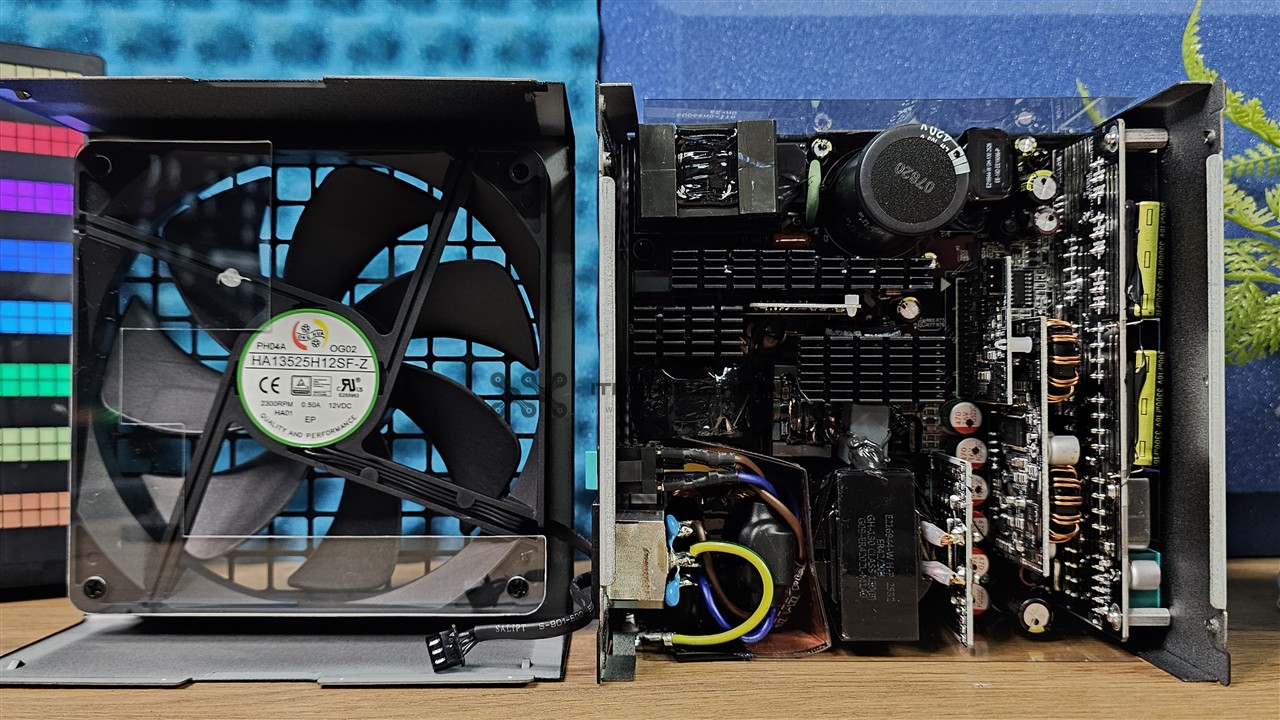

Za chłodzenie elektroniki odpowiada 135-milimetrowy wentylator Hong Hua HA13525H12SF-Z z łożyskiem FDB. Jest to jednostka pracująca w trybie ciągłym, bez półpasywnego zatrzymywania śmigła. Maksymalna prędkość obrotowa wynosi 2300 obr./min.

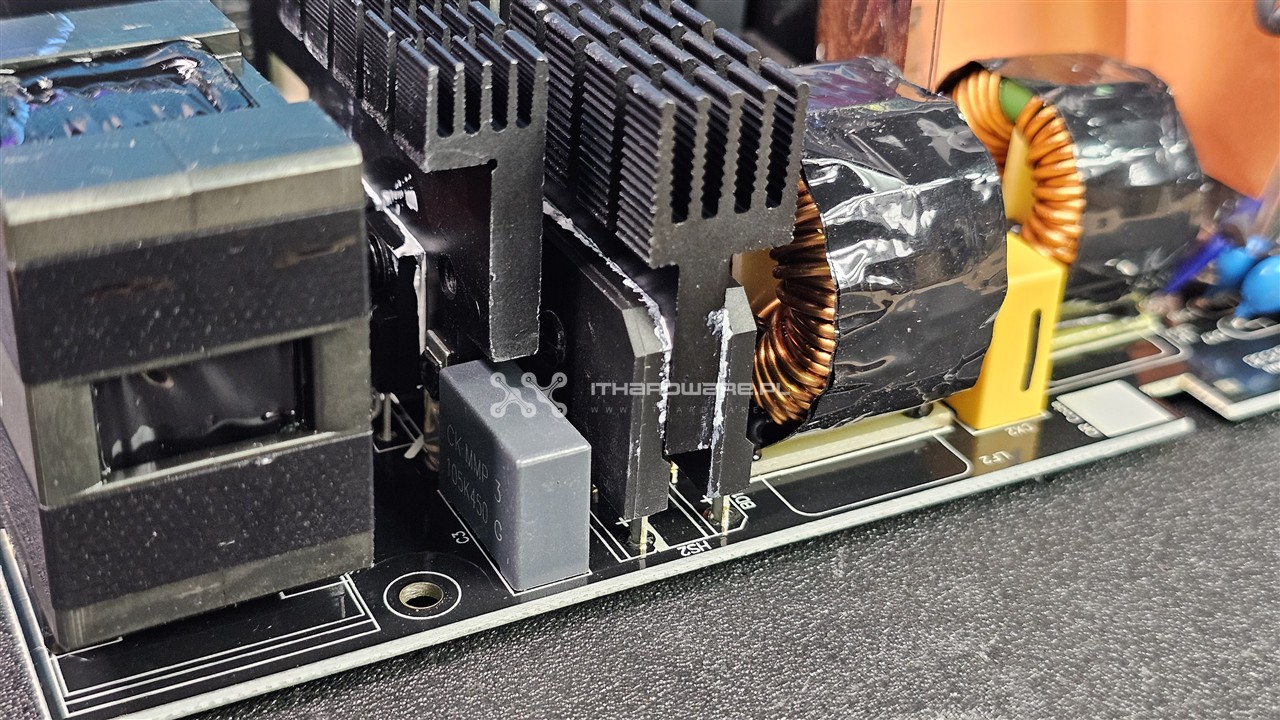

Chłodzenie elementów oparto na zestawie aluminiowych radiatorów ze zwiększoną pojemnością cieplną. Największe z nich odprowadzają ciepło z sekcji APFC oraz elementów kluczujących, natomiast osobny radiator obejmuje mostki prostownicze.

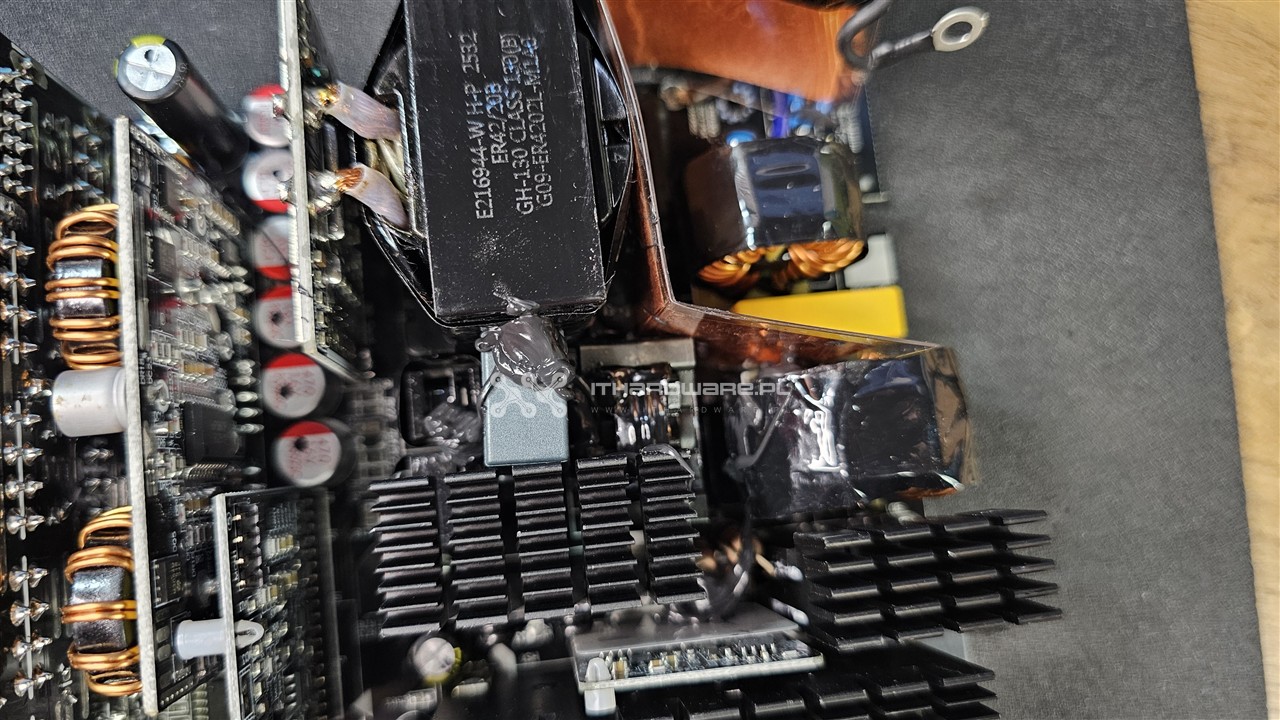

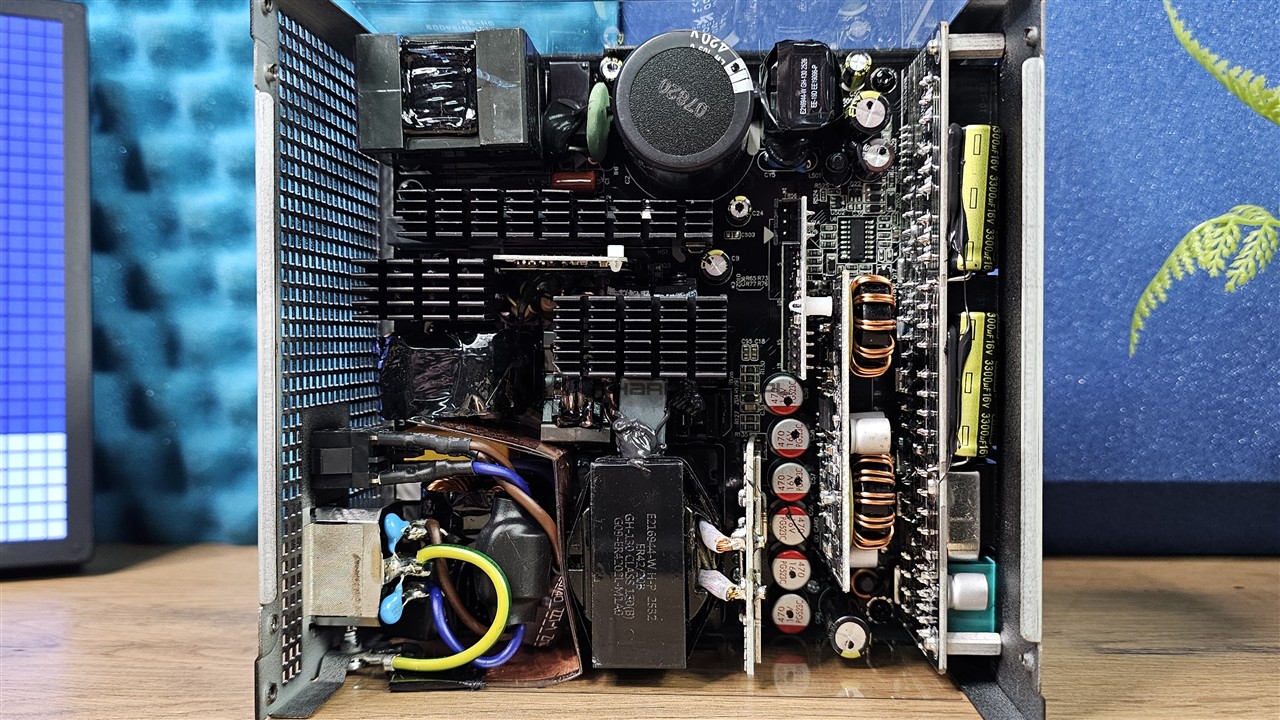

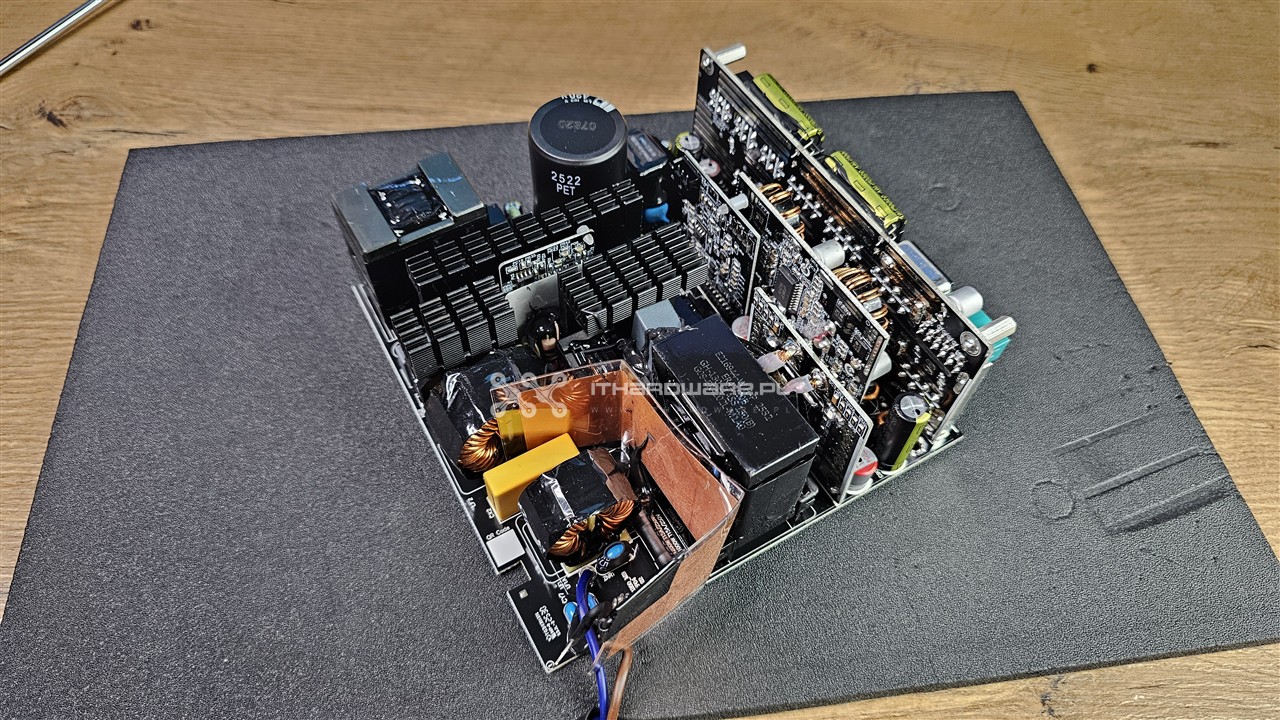

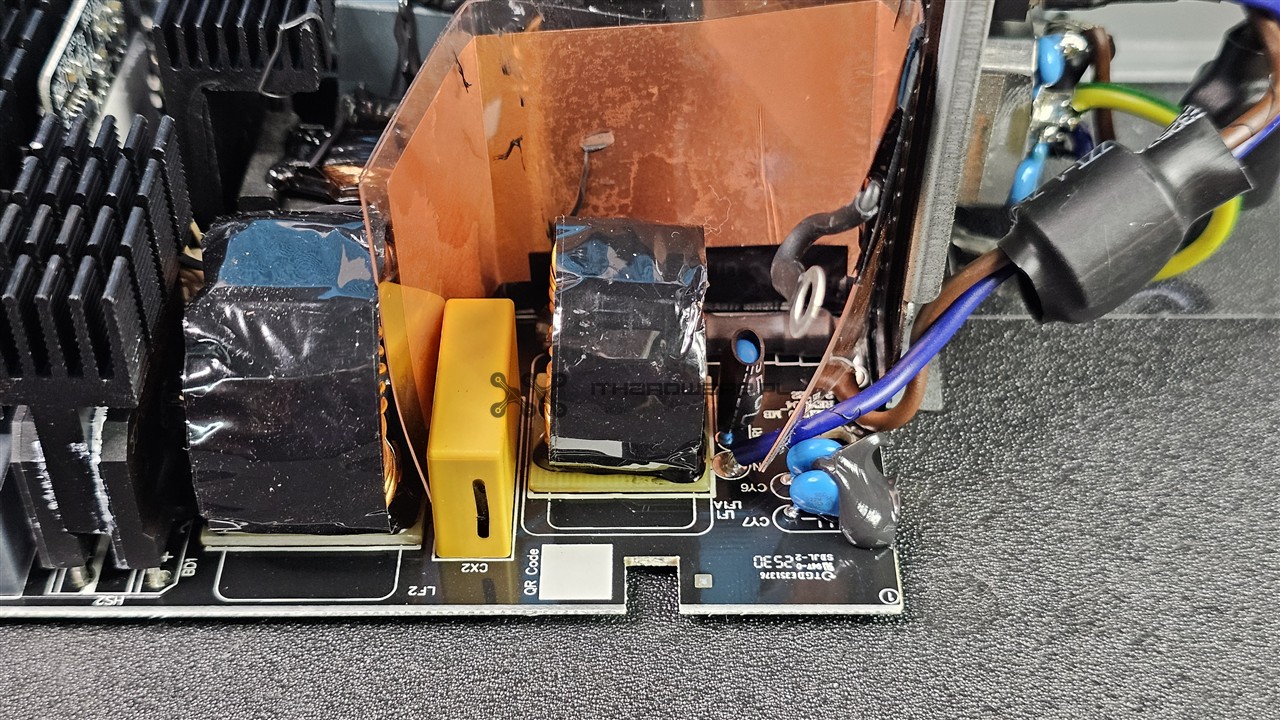

Wnętrze zasilacza oparto na sprawdzonej platformie CWT CSZ, a układ elektroniki jest klasyczny dla nowoczesnych konstrukcji klasy ATX 3.1. Po stronie pierwotnej zastosowano aktywny układ korekcji współczynnika mocy (APFC) oraz półmostek z rezonansowym konwerterem LLC. Po stronie wtórnej pracuje synchroniczny prostownik linii +12 V, a napięcia +5 V i +3,3 V realizowane są przez przetwornice DC-DC. Rozmieszczenie elementów wewnątrz obudowy jest ciasne, ale czytelne i uporządkowane. Sekcja wejściowa znajduje się tradycyjnie przy gnieździe AC i obejmuje filtr EMI, mostki prostownicze oraz układ aktywnego PFC z dużym zabudowanym dławikiem i kondensatorem wysokonapięciowyma obok niego mniejszy transformator odpowiedzialny za obwód 5 Vsb. W centralnej części umieszczono sekcję kluczowania wraz z głównym transformatorem. Po stronie wtórnej zlokalizowano synchroniczny prostownik linii +12 V, baterię kondensatorów filtrujących oraz przetwornice DC-DC.

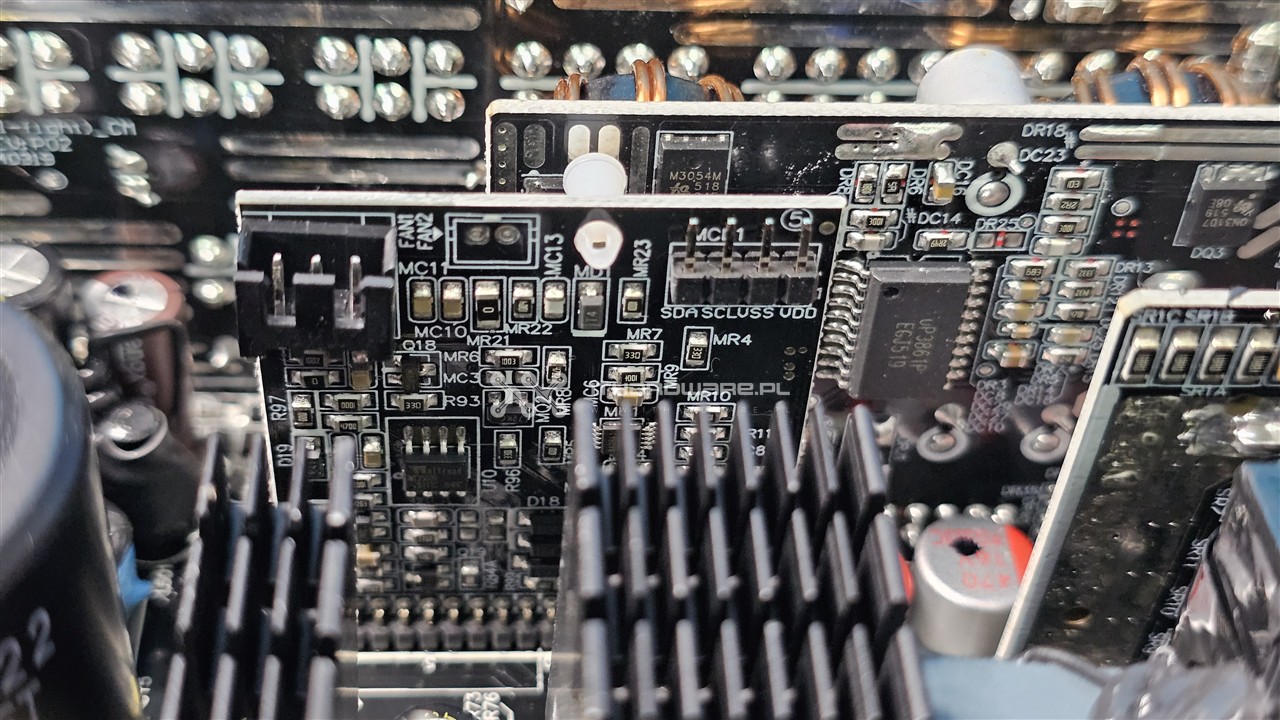

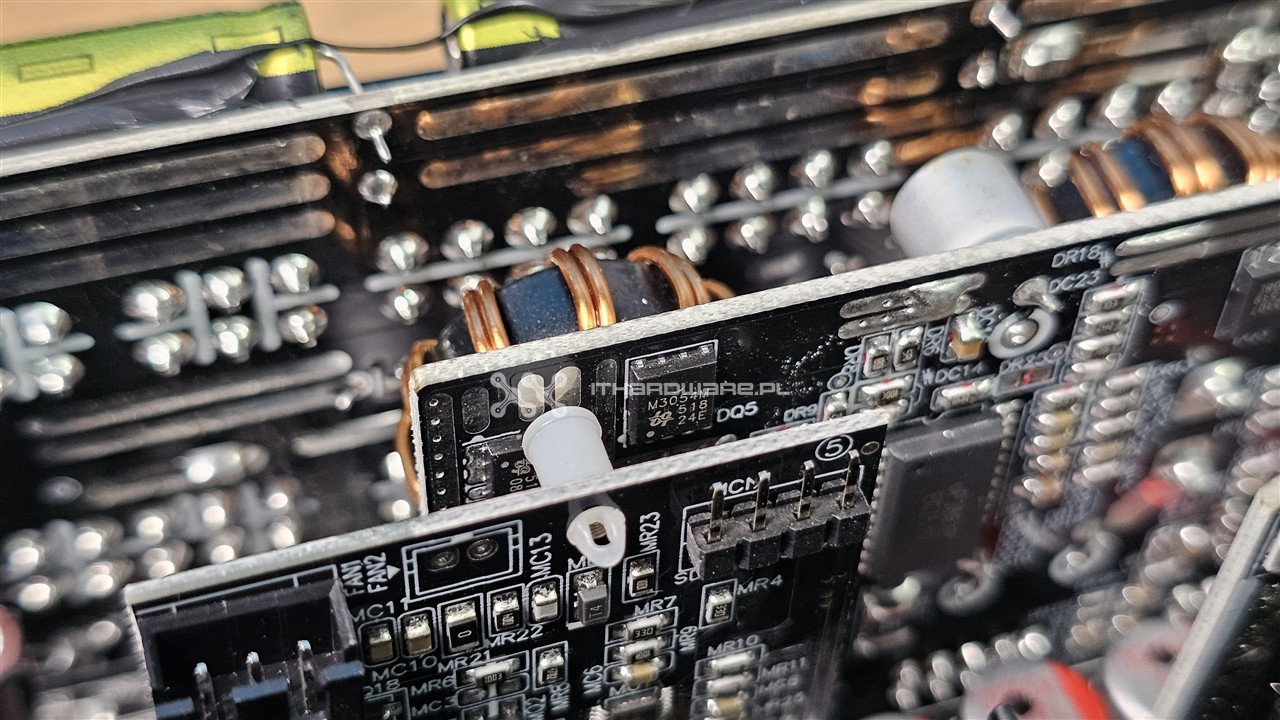

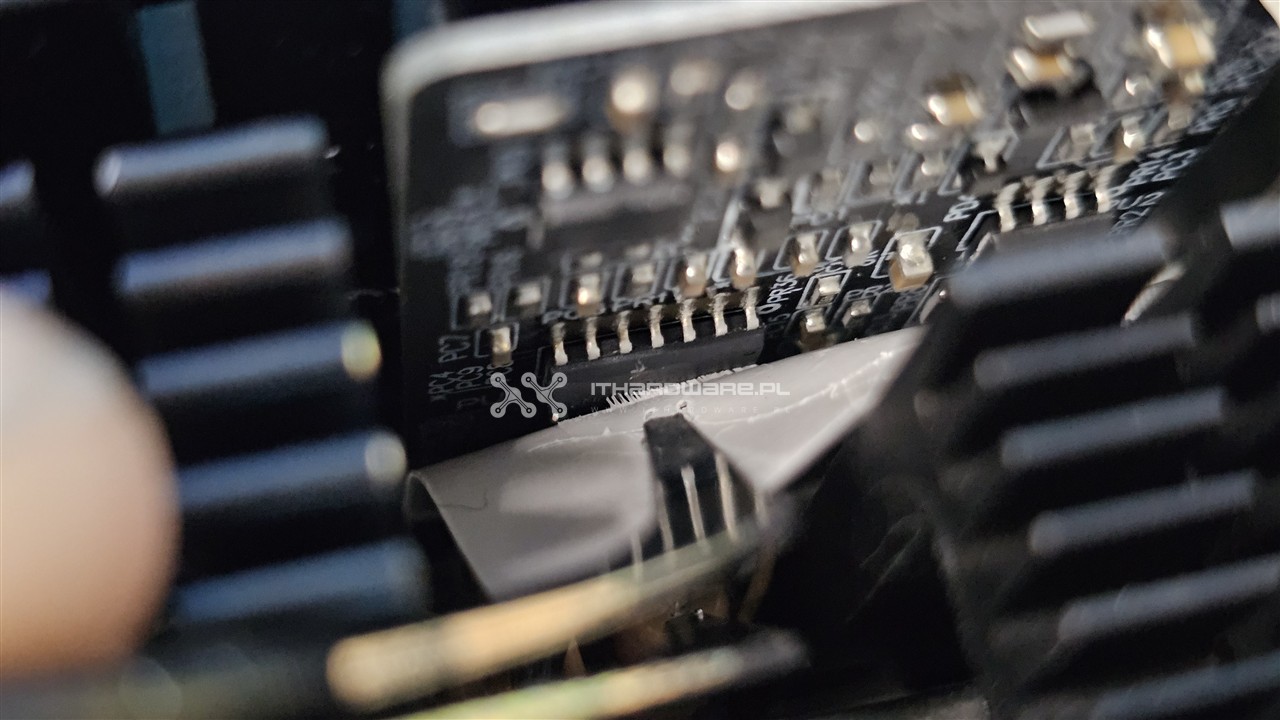

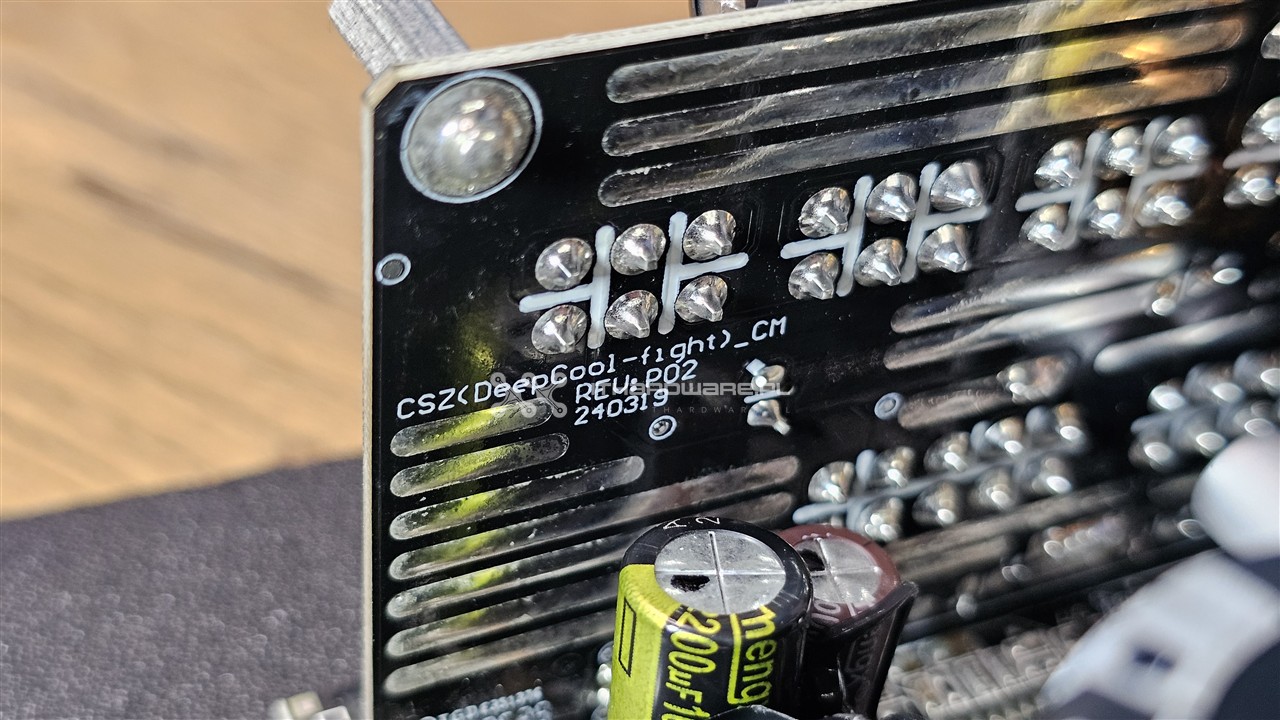

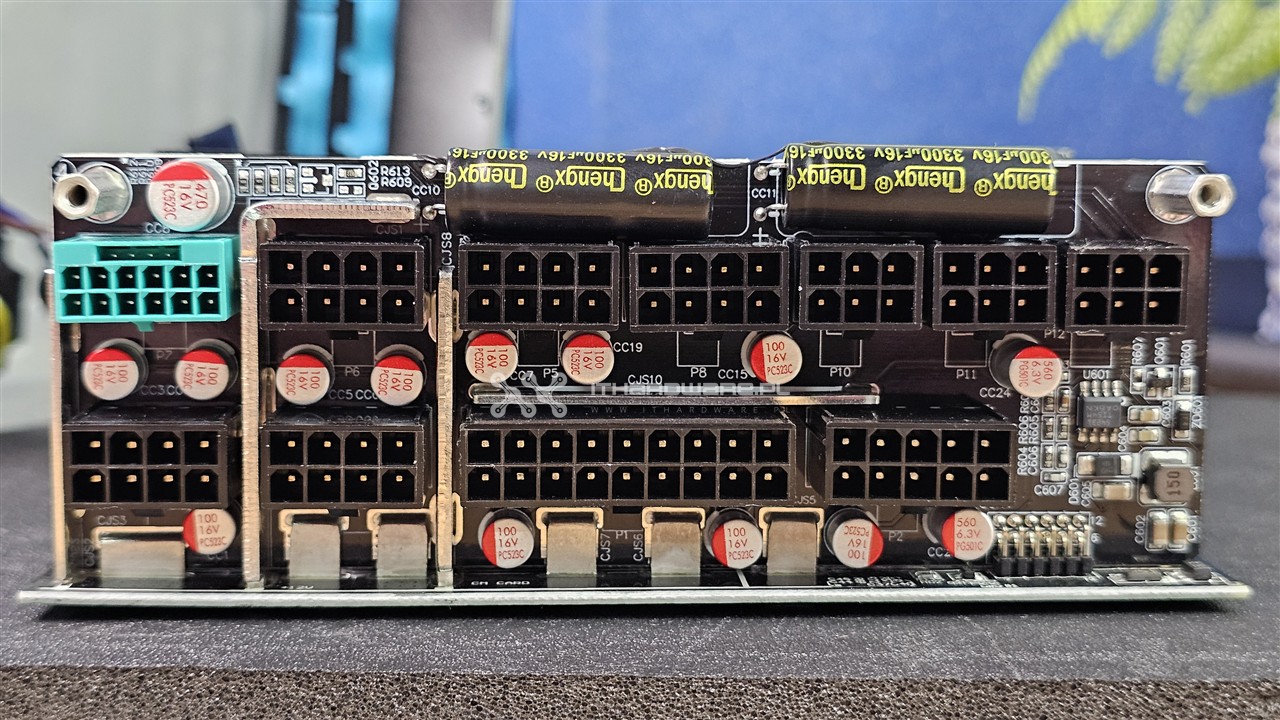

W testowanym modelu zastosowano w pełni modularne okablowanie i wykorzystano osobną płytkę z gniazdami modularnymi, połączoną z płytą główną.

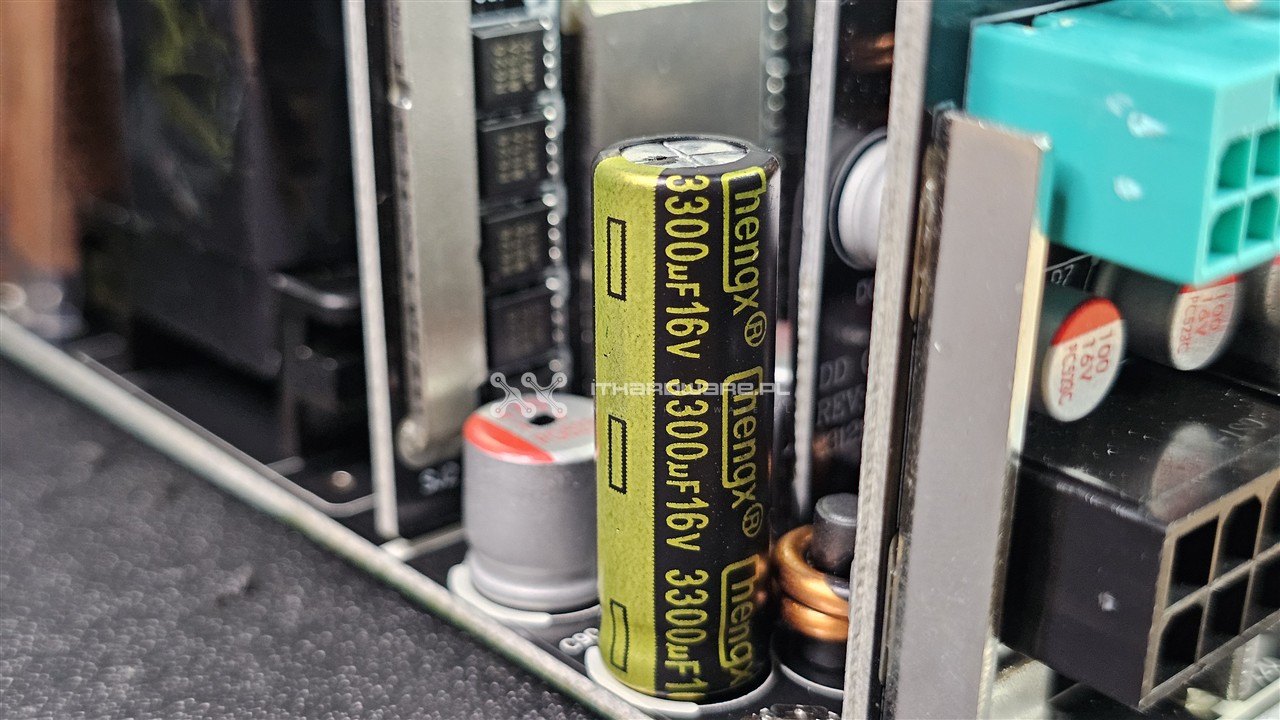

Pod względem jakości komponentów widać, że producent trzyma się założonej specyfikacji, jednocześnie korzystając z alternatywnych elementów w ramach tej samej platformy. Po stronie pierwotnej zastosowano kondensator elektrolityczny marki TK o deklarowanej odporności temperaturowej 105 °C, natomiast po stronie wtórnej wykorzystano elektrolity ChengX, uzupełnione o kondensatory aluminiowo-polimerowe Apaq. W sekcjach mocy pracują półprzewodniki różnych producentów, m.in. Vishay Siliconix, Infineon oraz UBIQ.
Strona pierwotna:
Strona wtórna:
|
Gamer Storm PN1200M |
|
|---|---|
| Producent OEM | CWT CSZ |
| Topologia | APFC, pół most, LLC, SR + DC-DC |
| Strona pierwotna | |

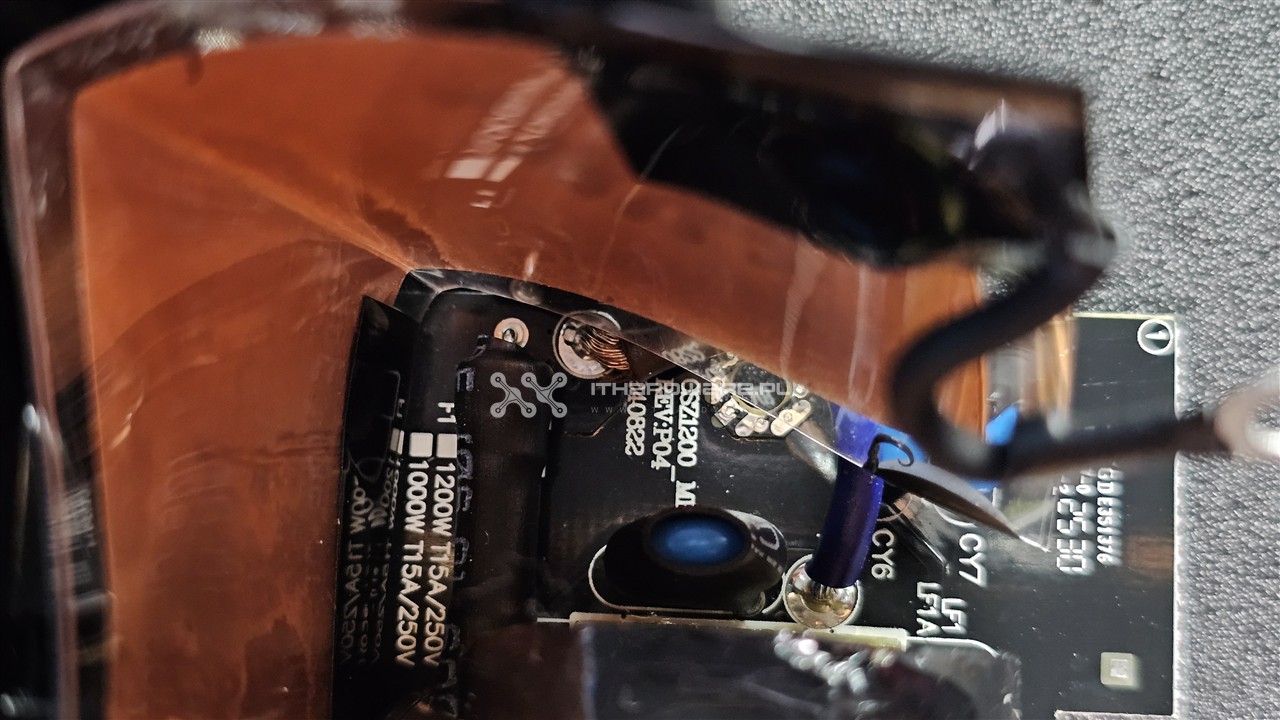

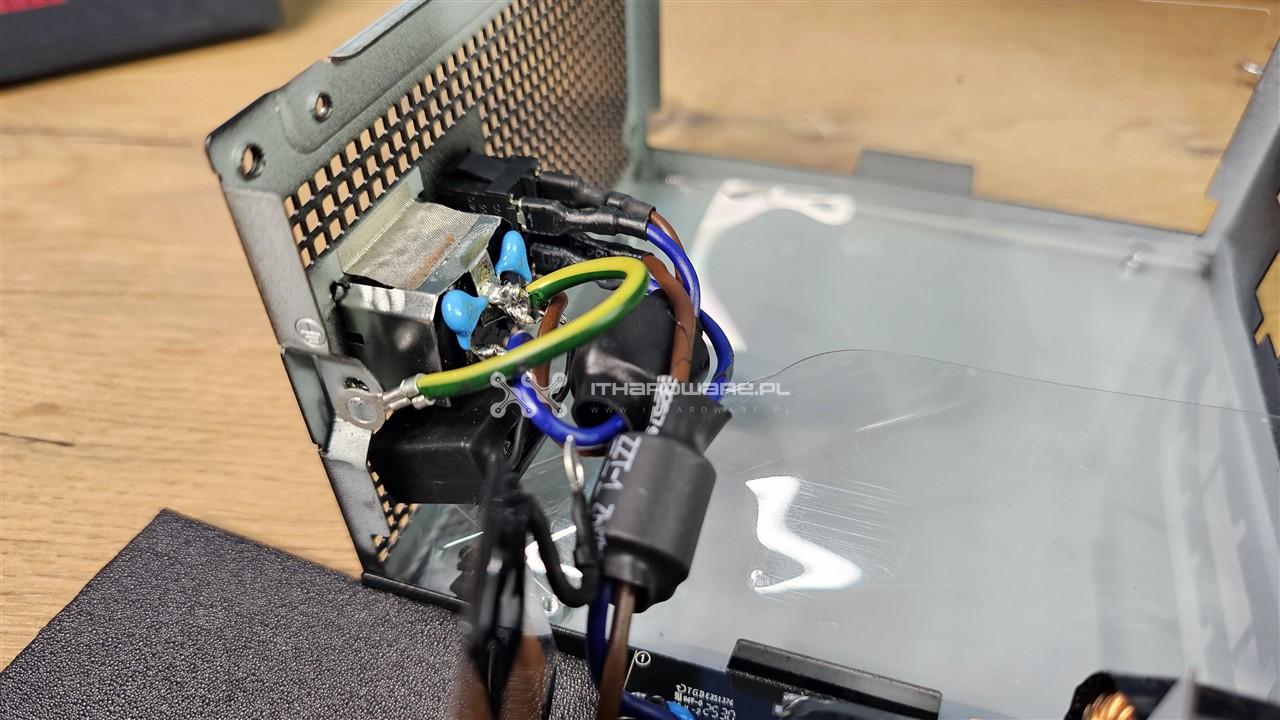

| Filtr EMI | 4x Cy, 2x Cx, 2x cewka CM, 1x warystor (MOV) |
| Zabezpieczenie przed prądami rozruchowymi | NTC + przekaźnik |

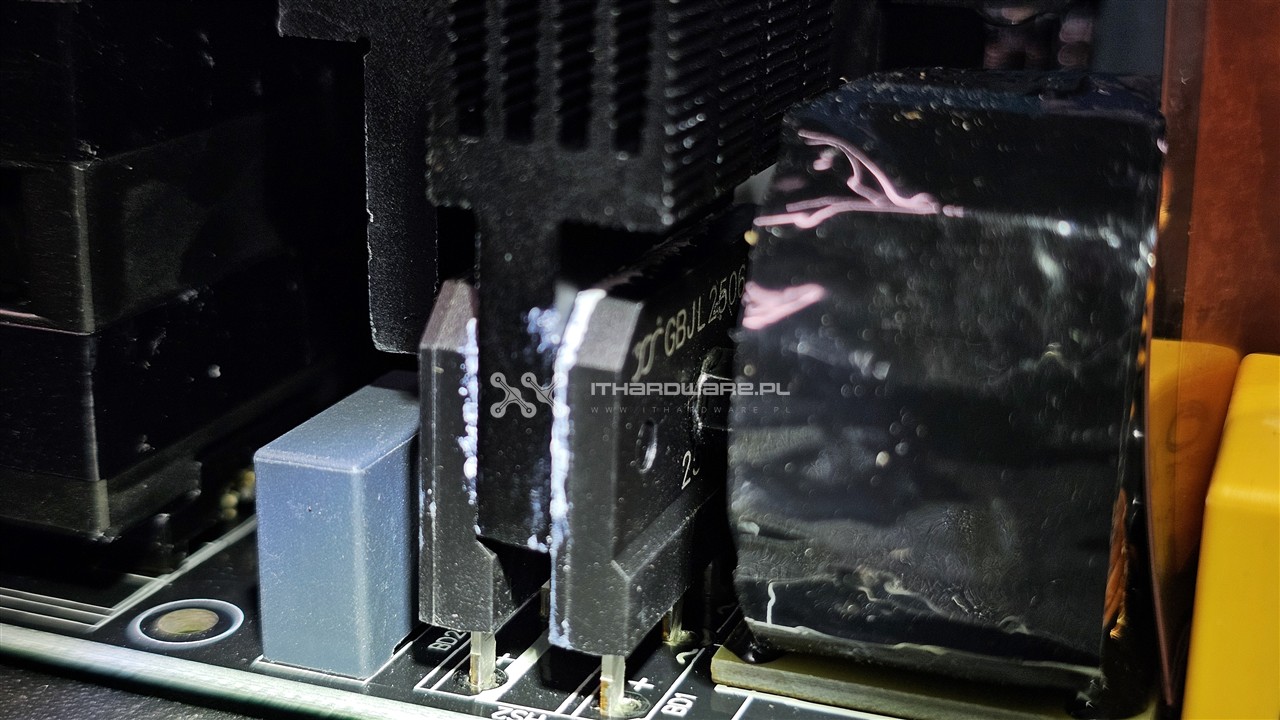

| Prostowanie | 2x GBJ2506 (600 V, 25 A @ 150 °C) |

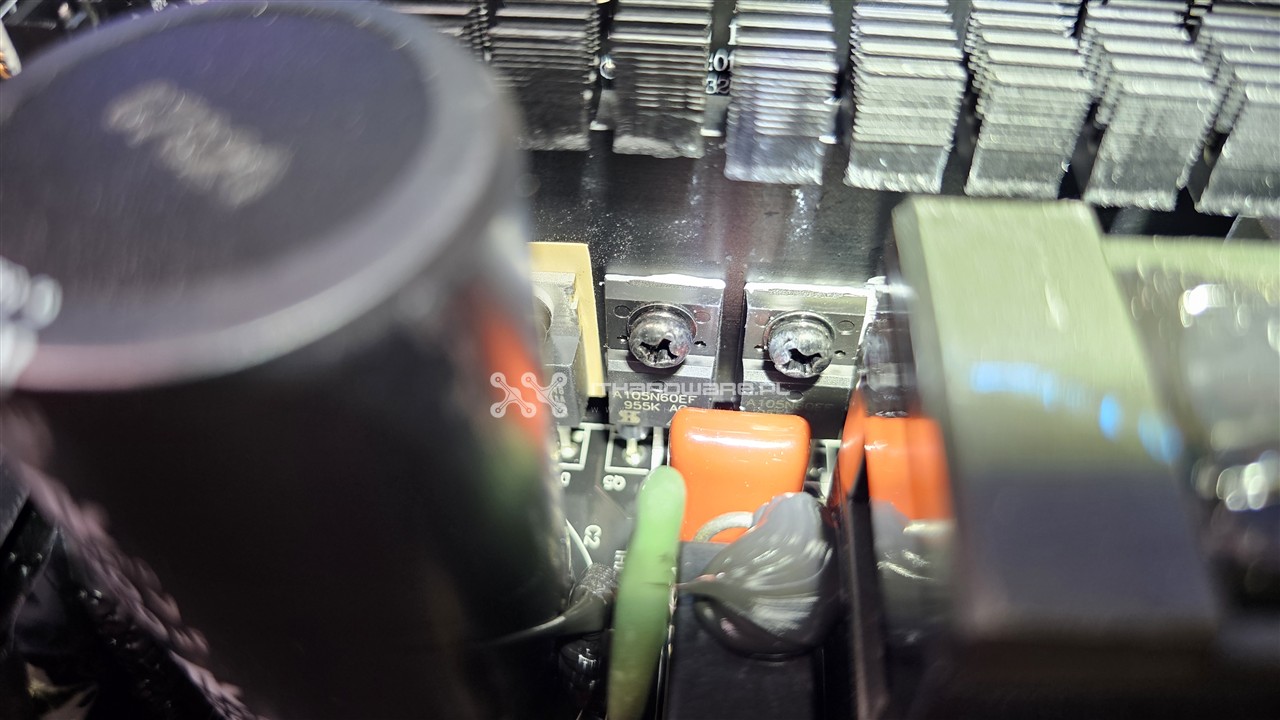

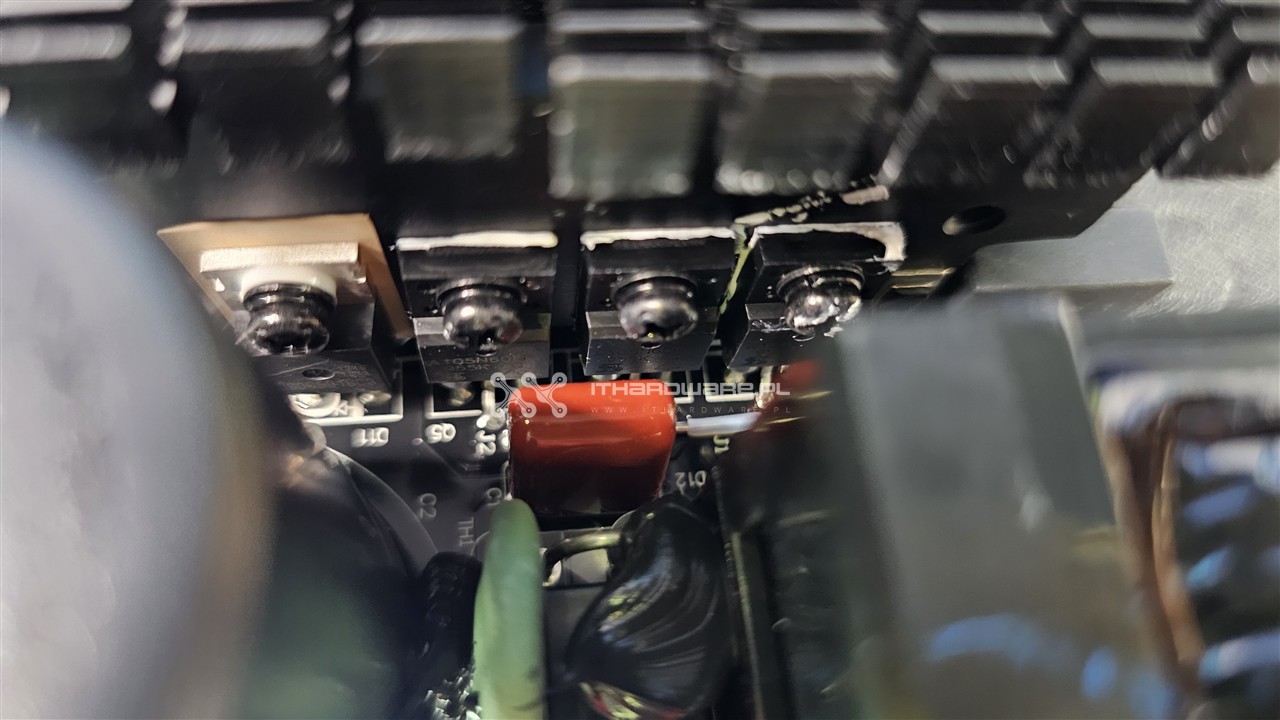

| Tranzystory APFC | 3x Vishay Siliconix SiHA105N60EF (650 V, 8 A @ 100 °C, Rds(on): 88 mΩ) |

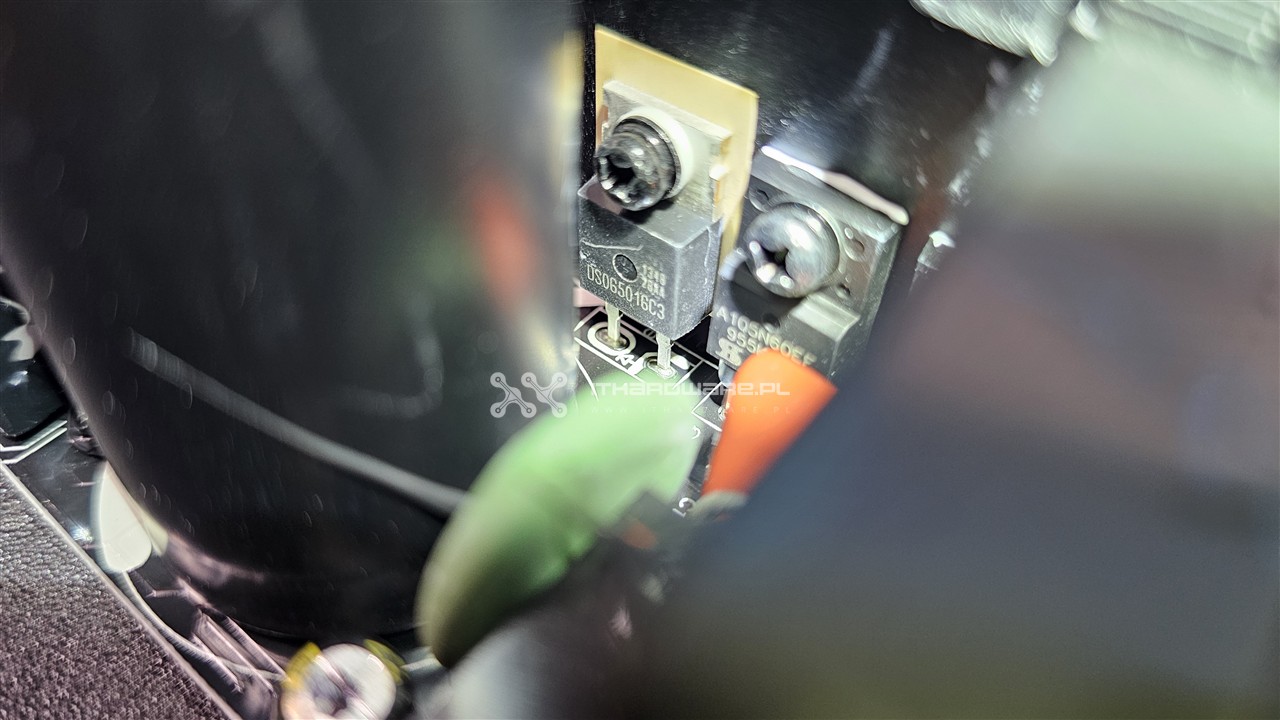

| Dioda podnosząca napięcie APFC | 1x Sanan SDS065J016C3 (650 V, 21 A @ 135 °C) |

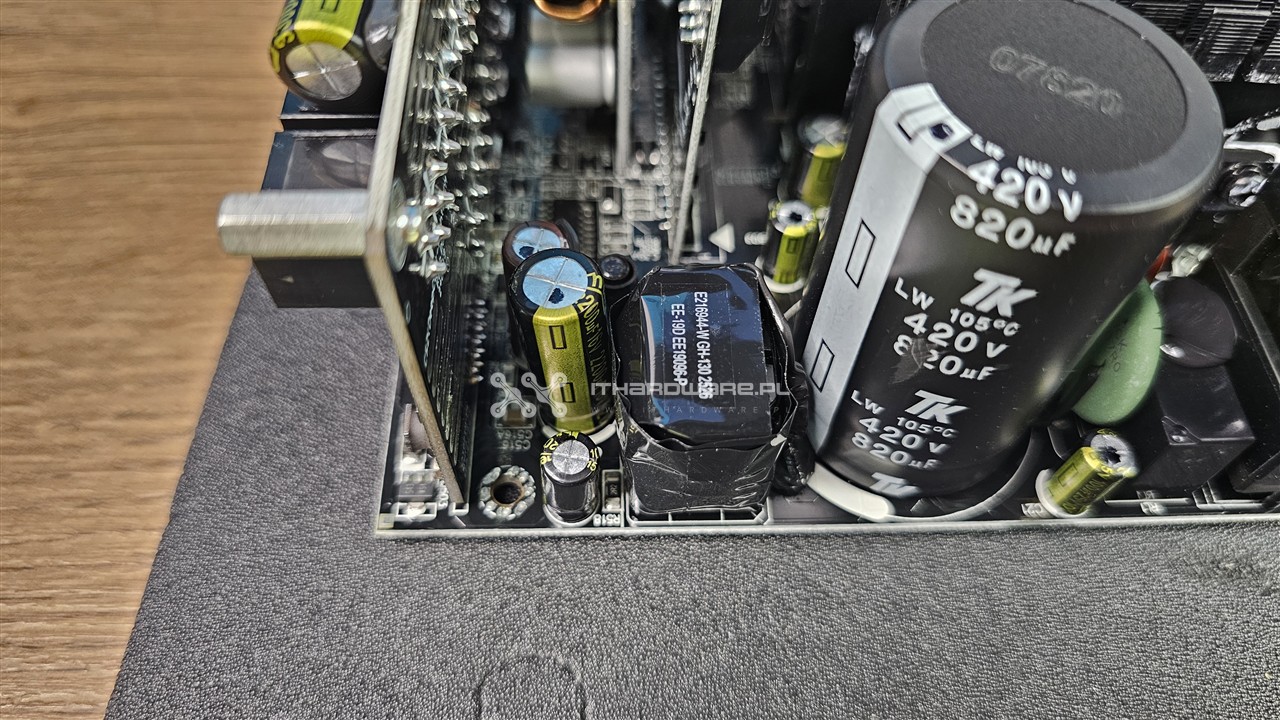

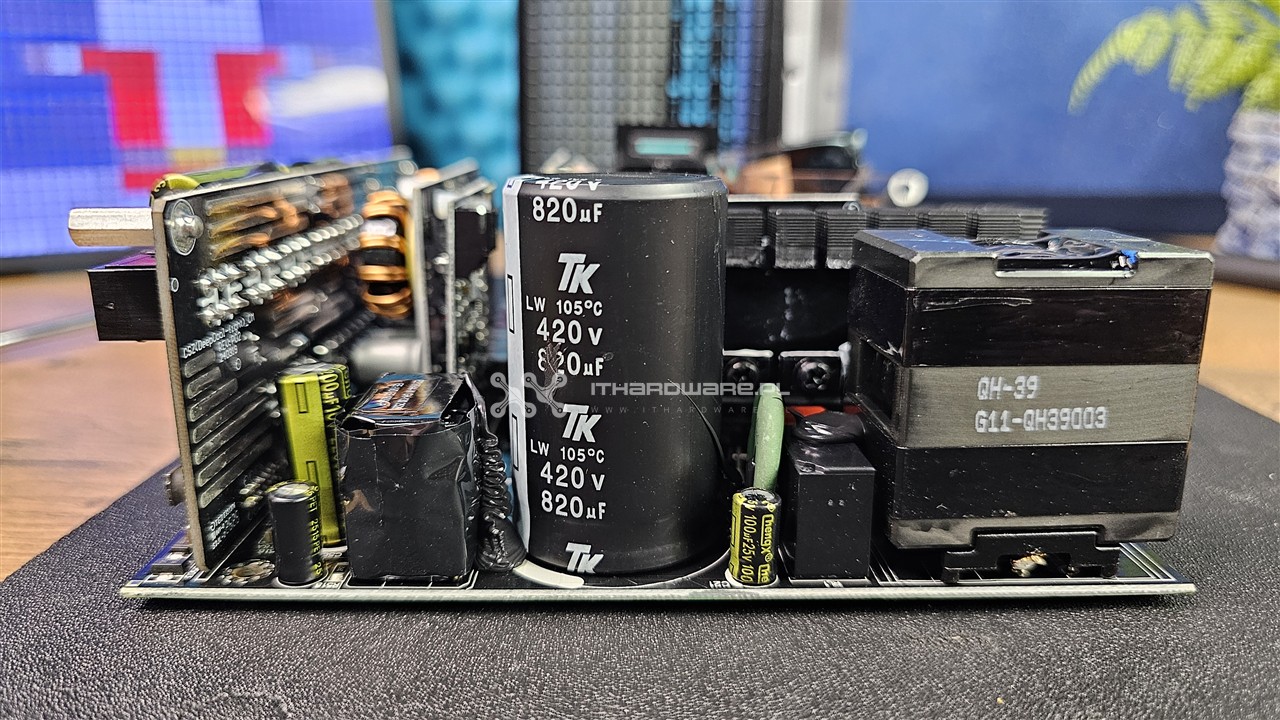

| Kondensator główny | 1x TK (420 V, 820 µF, 2000 h @ 105 °C, LW) |

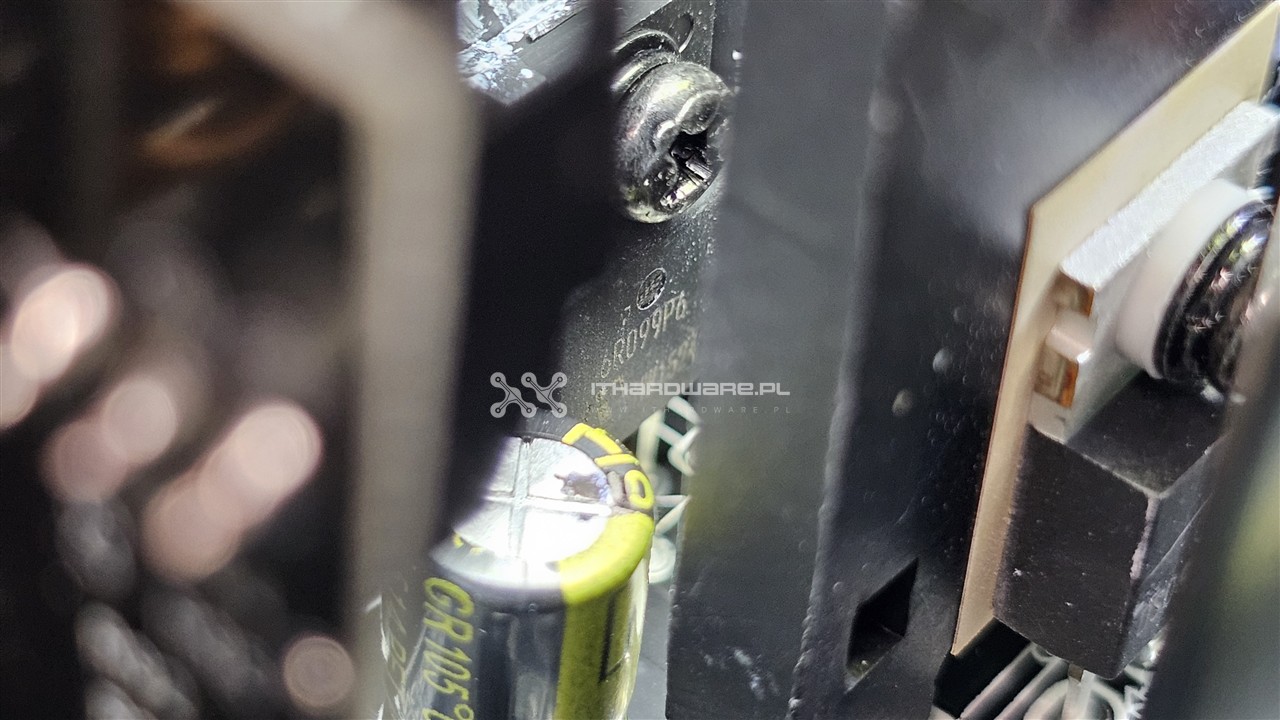

| Sekcja kluczowania | 2x Infineon IPW60R099P6 (650 V, 24 A @ 100 °C, Rds(on): 99 mΩ) |
| Kontrolery APFC, PWM, LLC | Champion CM6500UNX, Champion CU6901VAC |
| Kontroler MOSFET-ów | brak danych |
| Strona wtórna | |

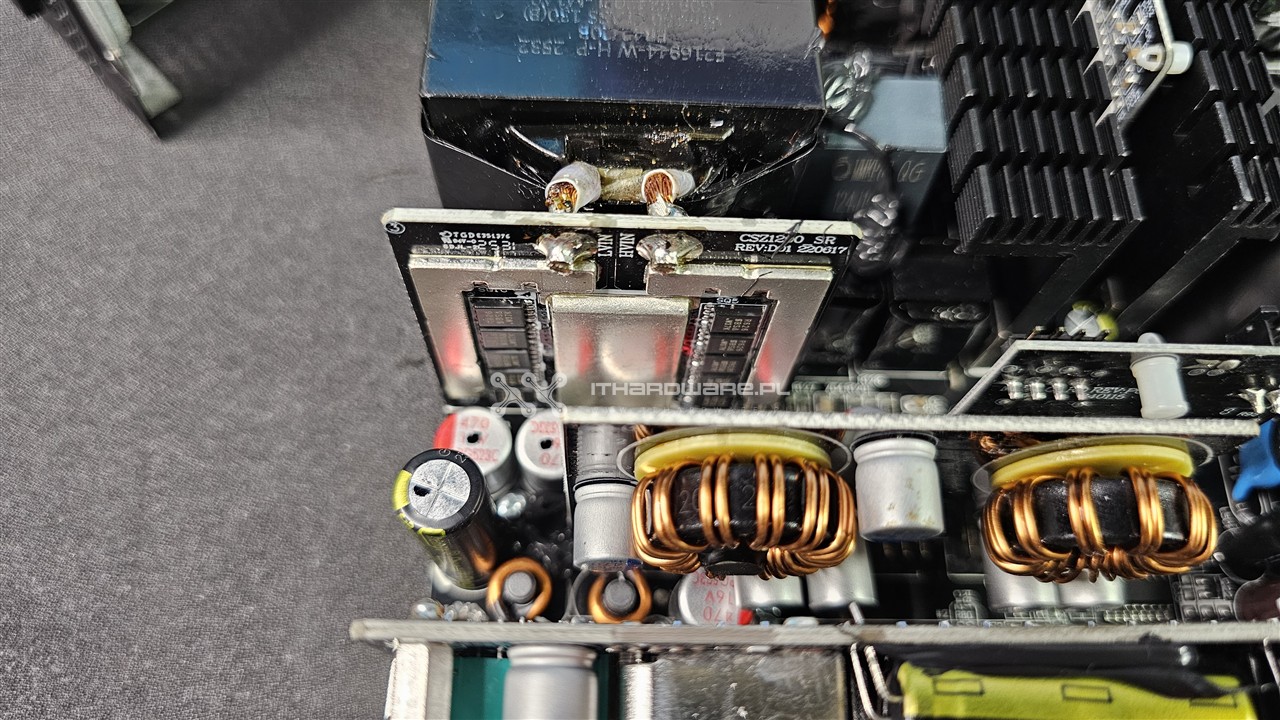

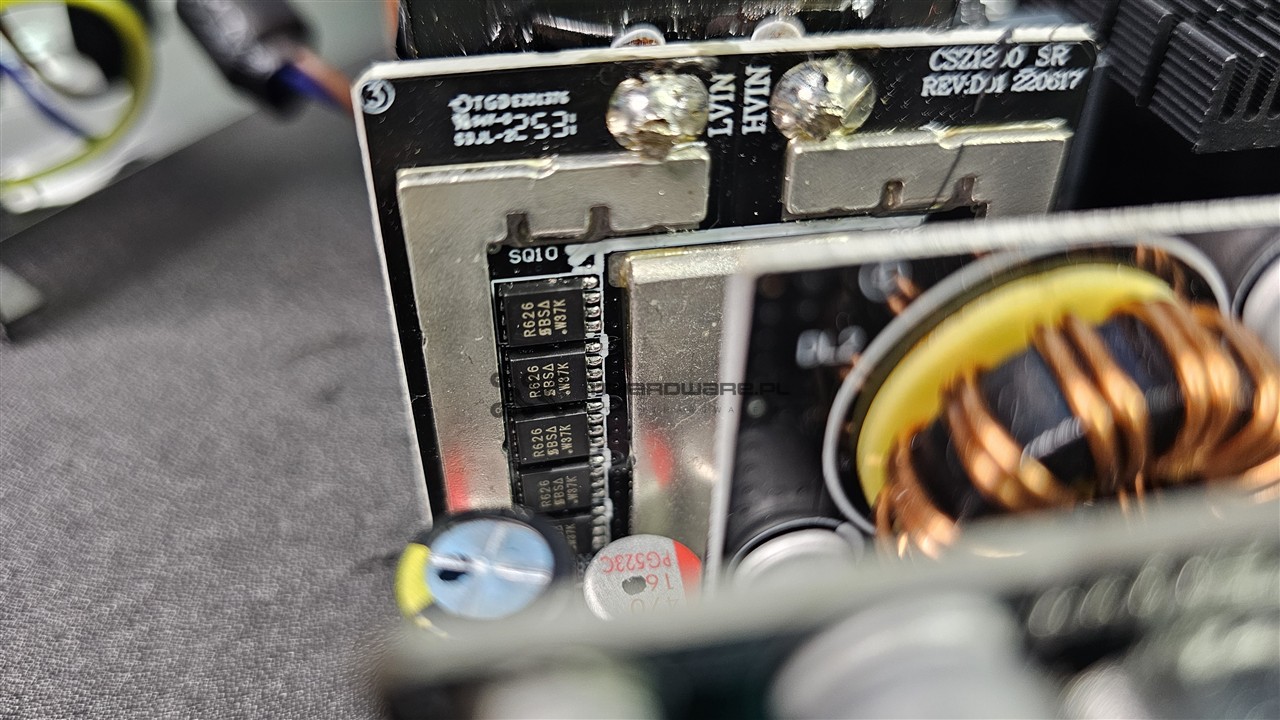

| Tranzystory prostownika 12 V | 10x Vishay Siliconix SiR626DP (60 V, 100 A @ 70 °C, Rds(on): 1,7 mΩ) |

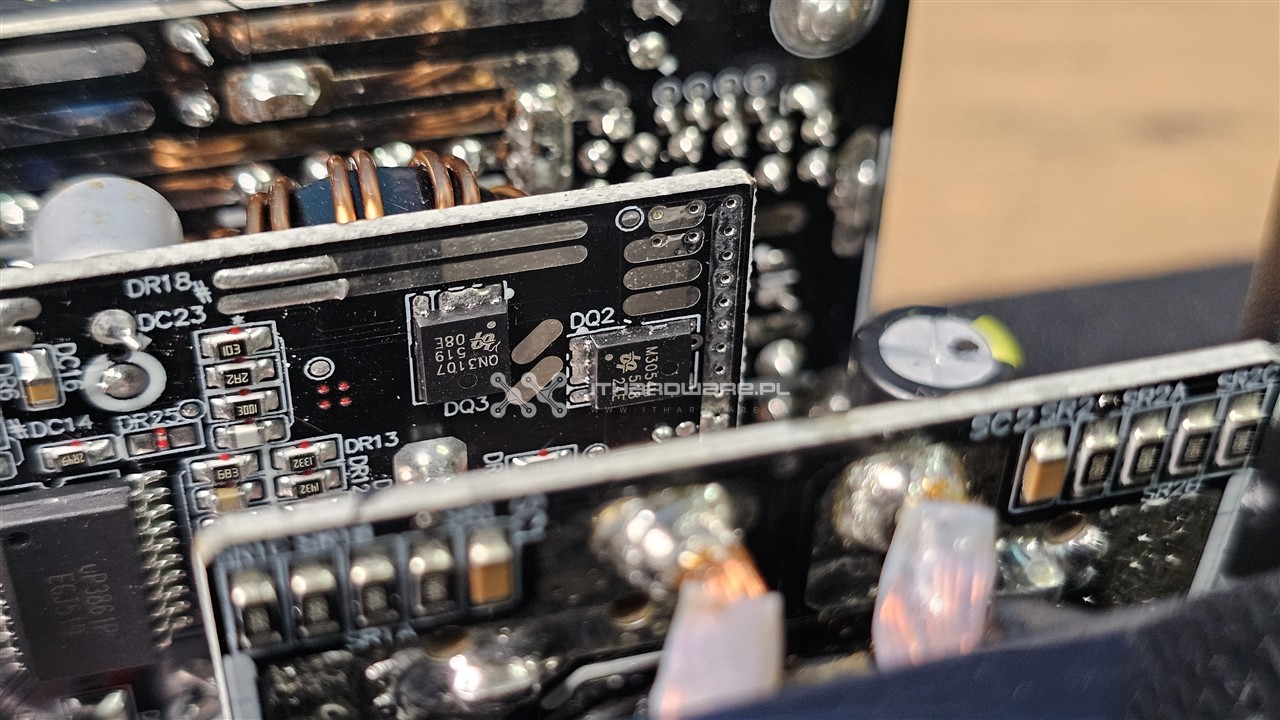

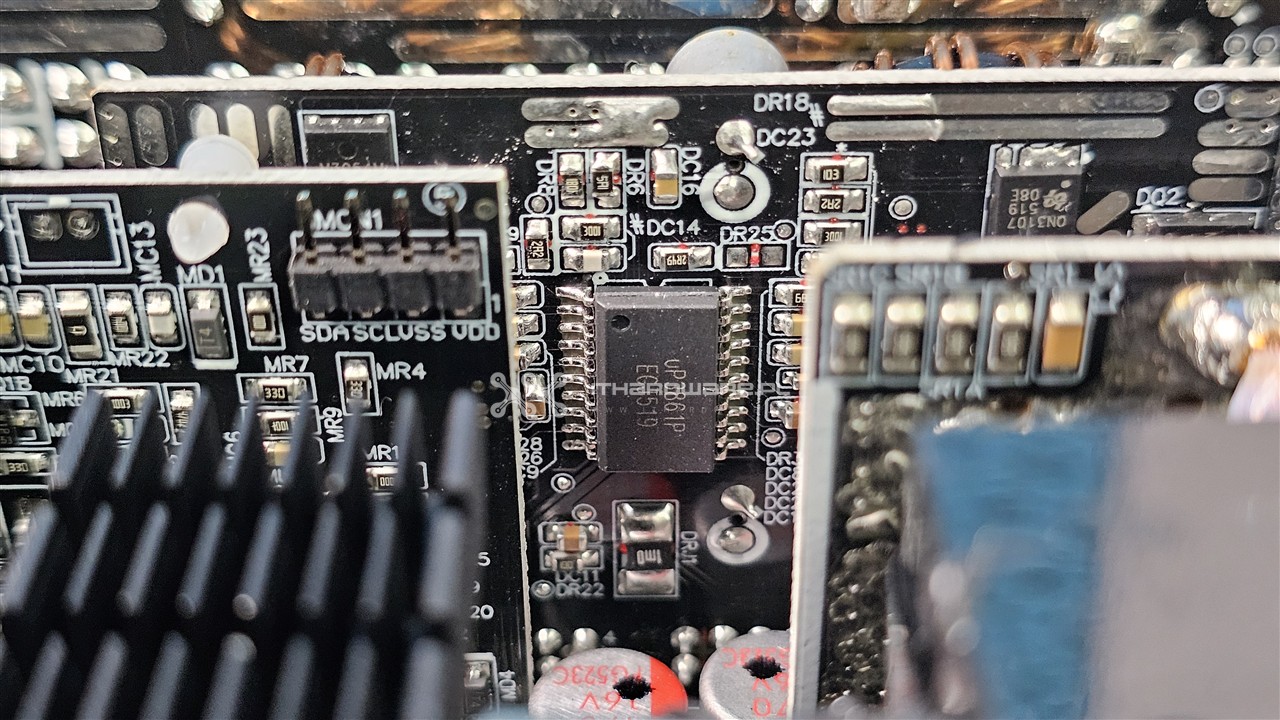

| DC-DC | 5 V i 3,3 V: 2x UBIQ QM3054M6 (30 V, 61 A @ 100 °C, Rds(on): 4,8 mΩ), 2x UBIQ QN3107M6N (30 V, 70 A @ 100 °C, Rds(on): 2,6 mΩ) + kontroler PWM: UPI-Semi uP3861P |

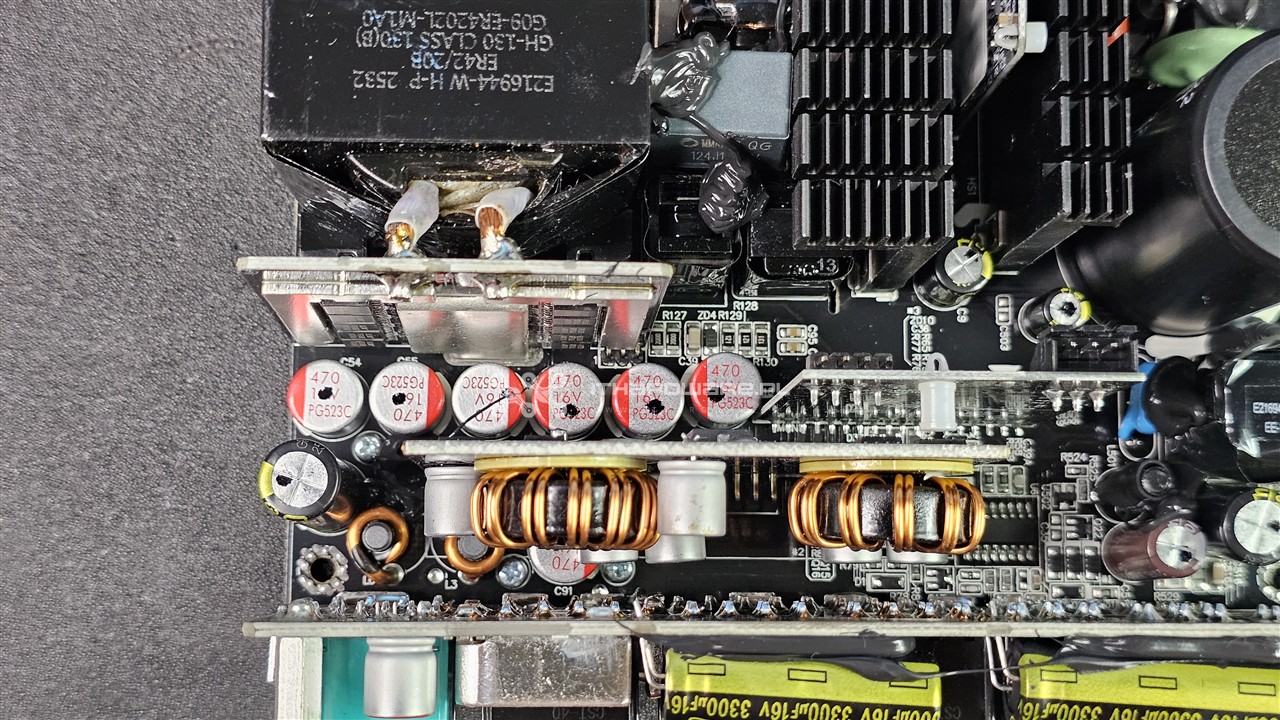

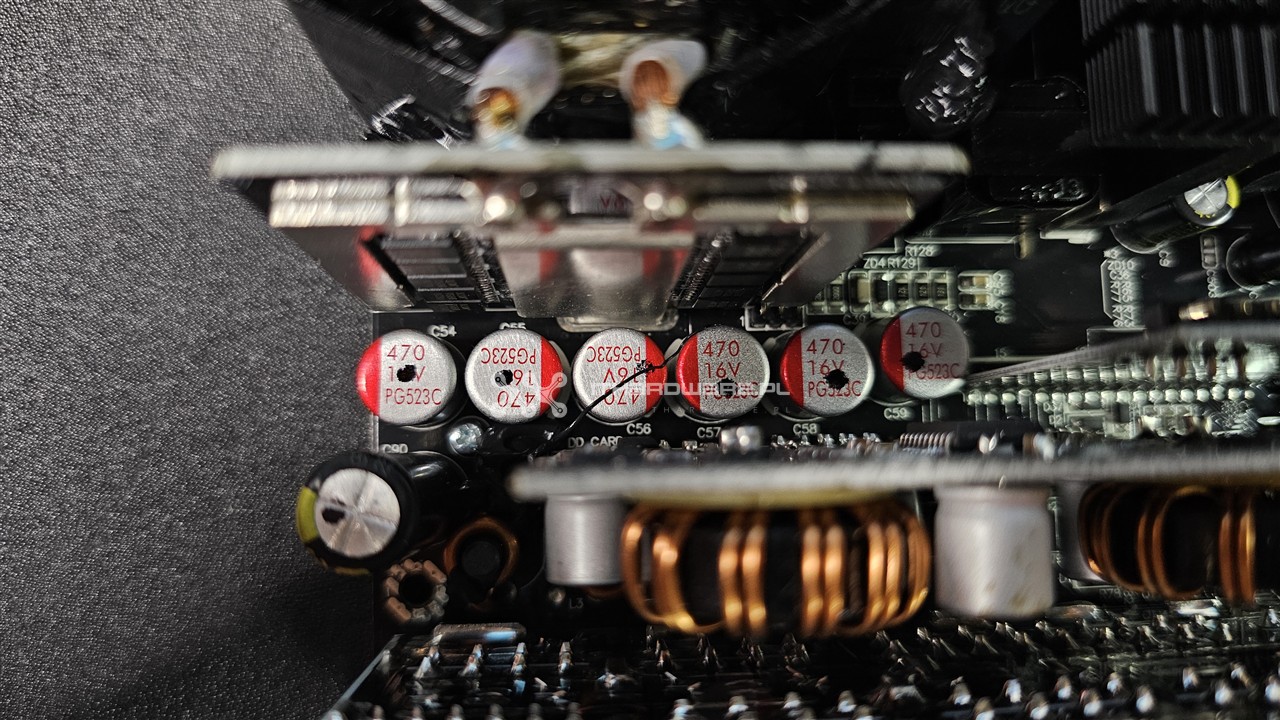

| Kondensatory strona wtórna | Elektrolityczne: ChengX (105 °C), aluminiowo-polimerowe: Apaq |

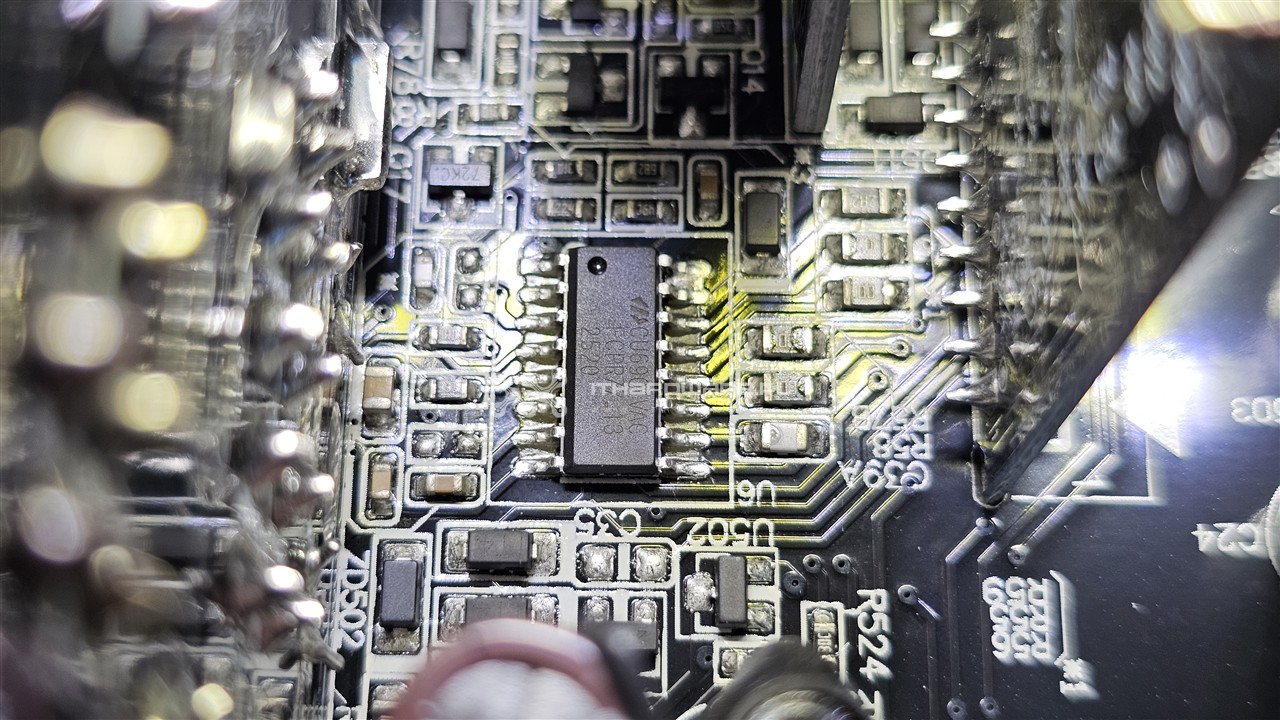

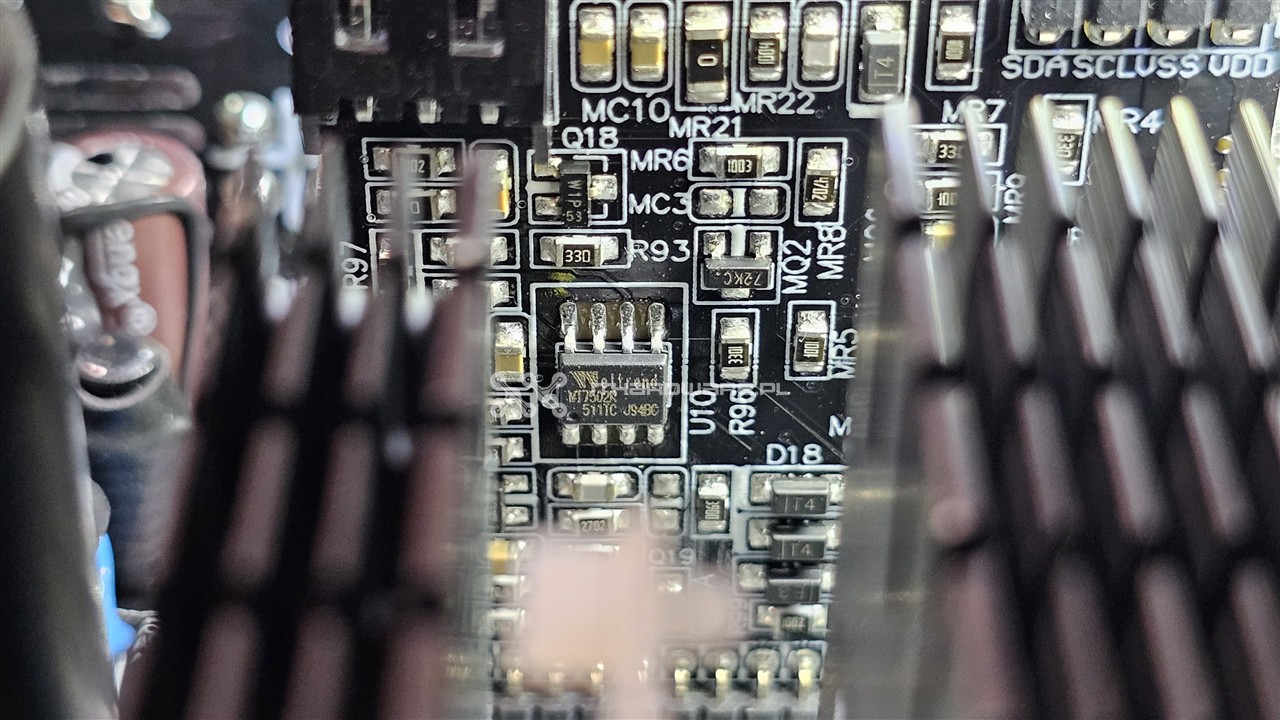

| Układ zabezpieczeń | Weltrend WT7502R (OVP, UVD, PGO) |
| Układ chłodzeni | Hong Hua HA13525H12SF-Z (135 mm, 12 V, 0,5 A, FDB) |
| Obwód 5VSB | |

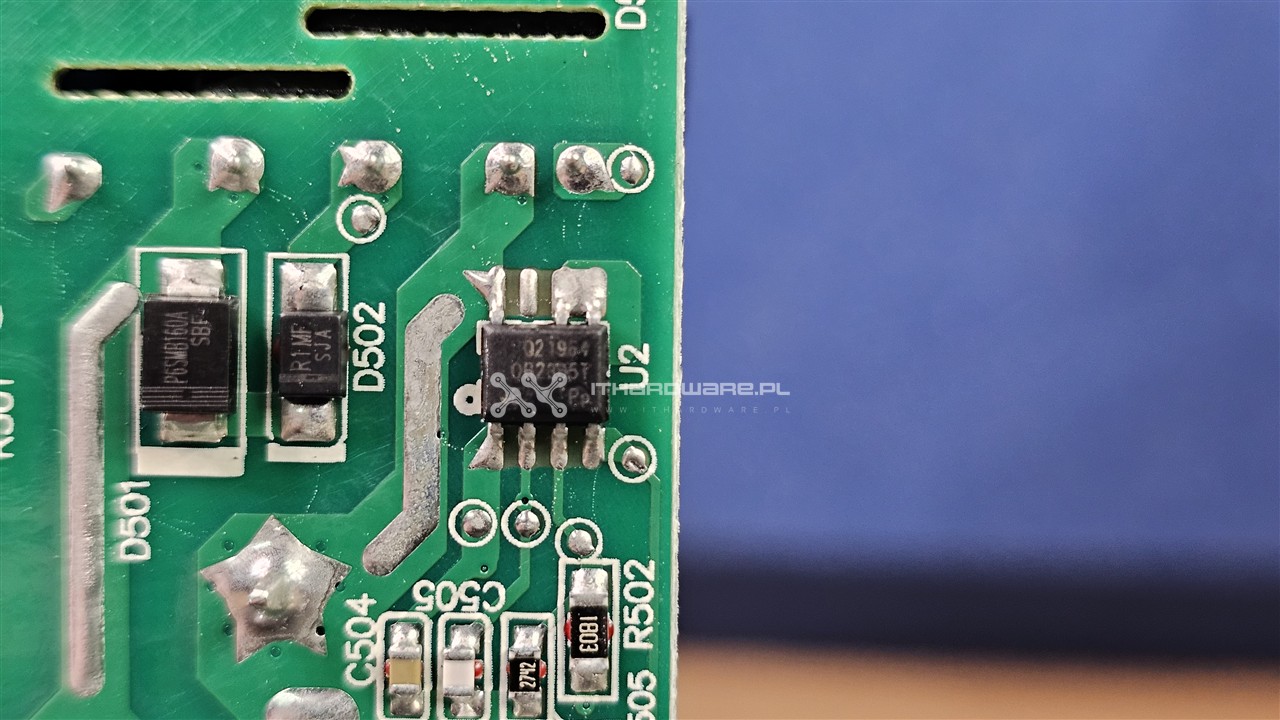

| Tranzystor/dioda/kontroler | Chongqing Pingwei Tech R1MF (700 V, 1 A @ 90 °C) + On-Bright OB2365T |

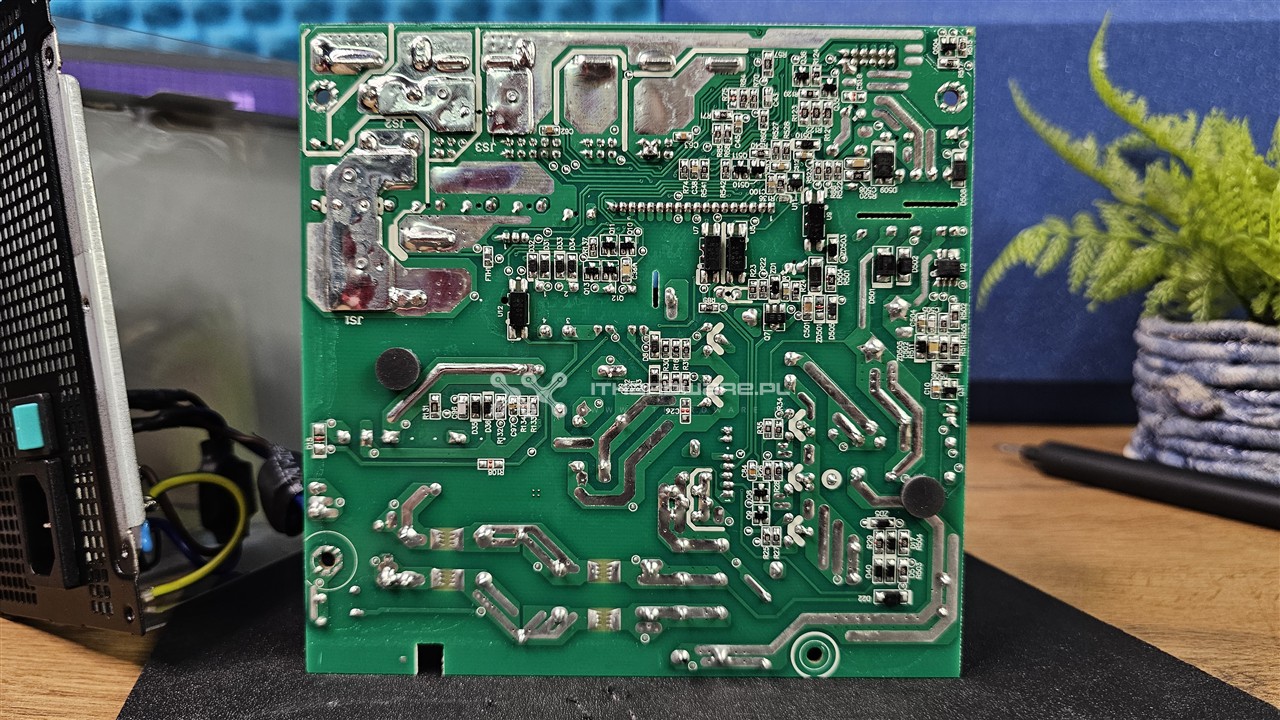

Jakość lutowania jest bardzo dobra, a całość odpowiada konstrukcjom opartym na sprawdzonych platformach CWT.
