Test Gigabyte UD1000GM PG5 V2 – nowa platforma Ultra Durable GM V2

Zawartość opakowania

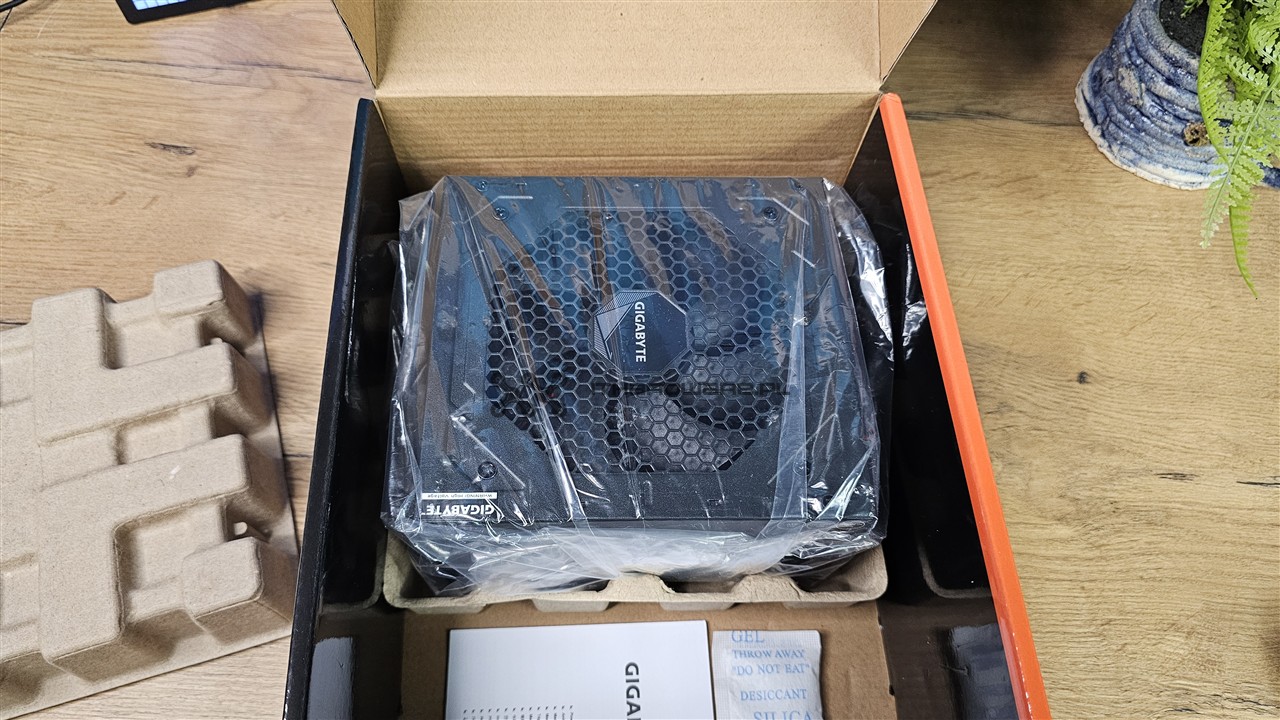

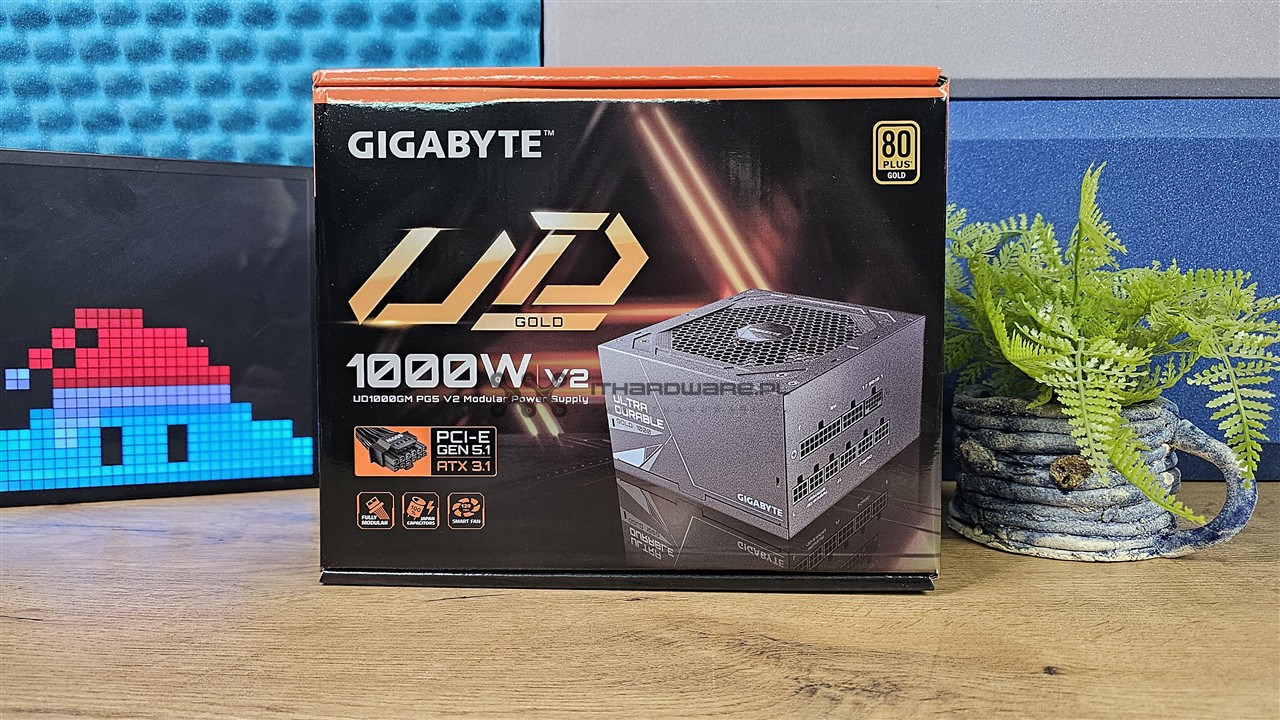

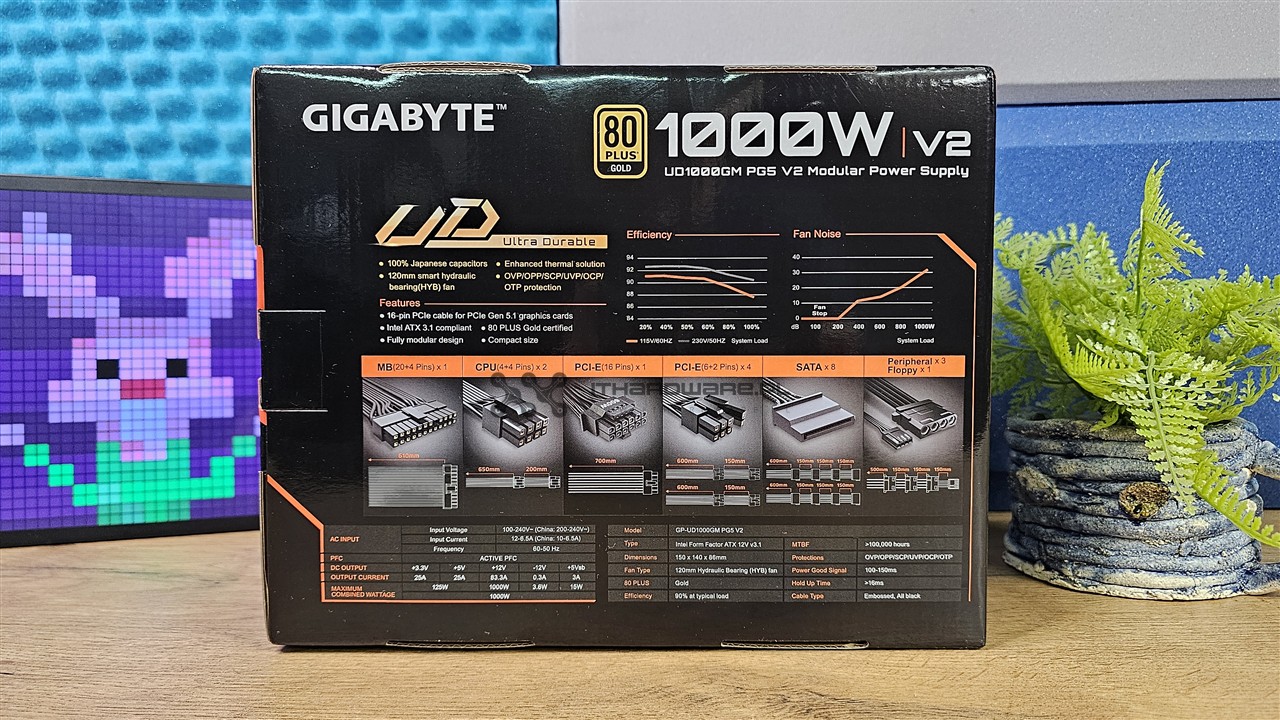

Zasilacz jest zapakowany w błyszczący lakierowany karton, czyli ładnie, ale mało ekologicznie, a sama kolorystyka to typowe dla Gigabyte kolory pomarańczowy i czarny. Na froncie znajdziemy informacje dotyczące modelu, mocy PSU, certyfikatu 80 PLUS, kompatybilności ze specyfikacją ATX 3.1 oraz PCI-E 5.1, a także duże poglądowe zdjęcie zasilacza. Z tyłu znajdziemy bardziej szczegółową specyfikację, spis zastosowanych technologicznych rozwiązań, opis dostępnego okablowania, wykresy wydajności, dane dotyczące pracy wentylatora oraz tabliczkę prądowo-napięciową.

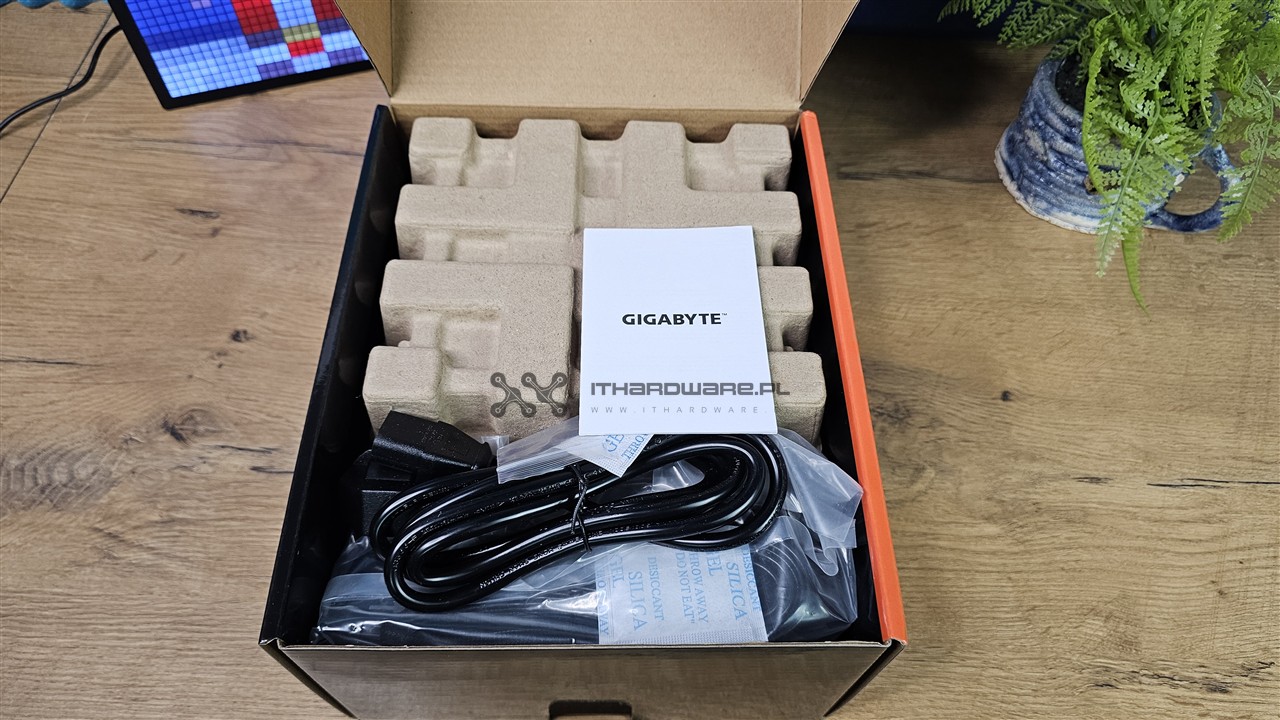

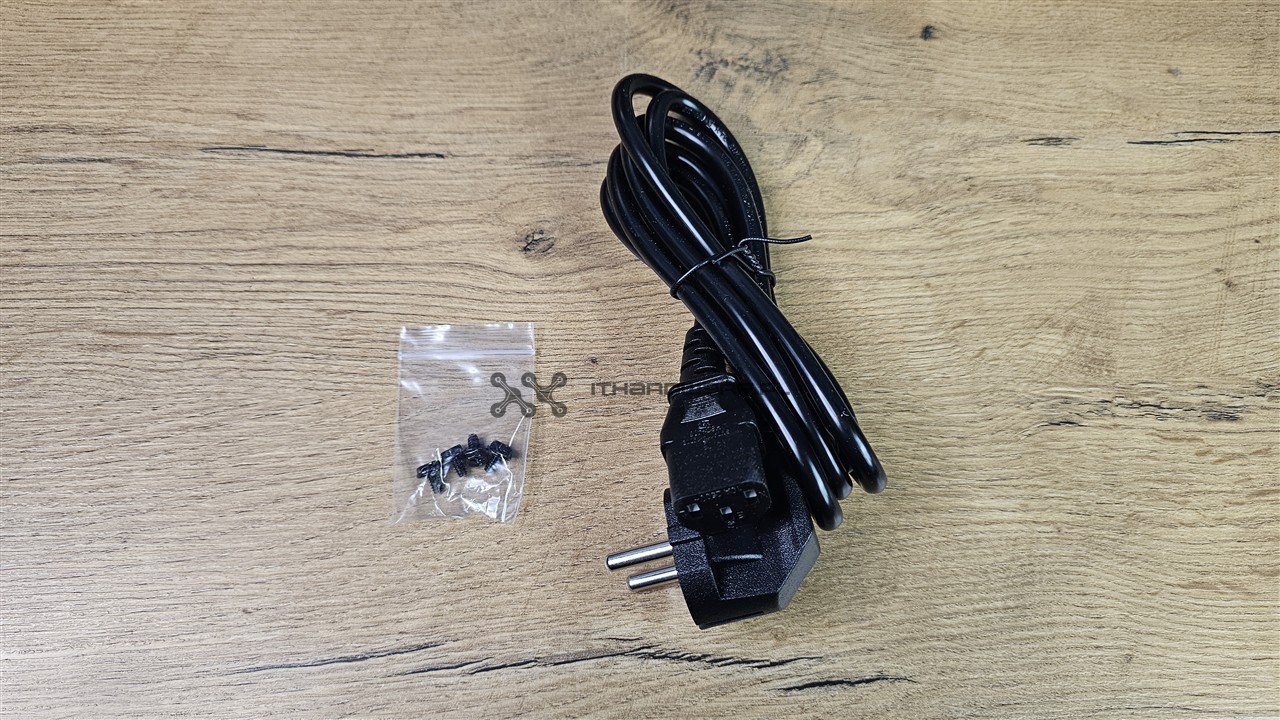

Wraz z zasilaczem otrzymujemy:

• kabel zasilający,
• cztery czarne śrubki do montażu PSU,
• instrukcję obsługi.

Wyposażenie sprowadza się do niezbędnego minimum i trochę szkoda, że nie otrzymujemy torby na kable.

Okablowanie

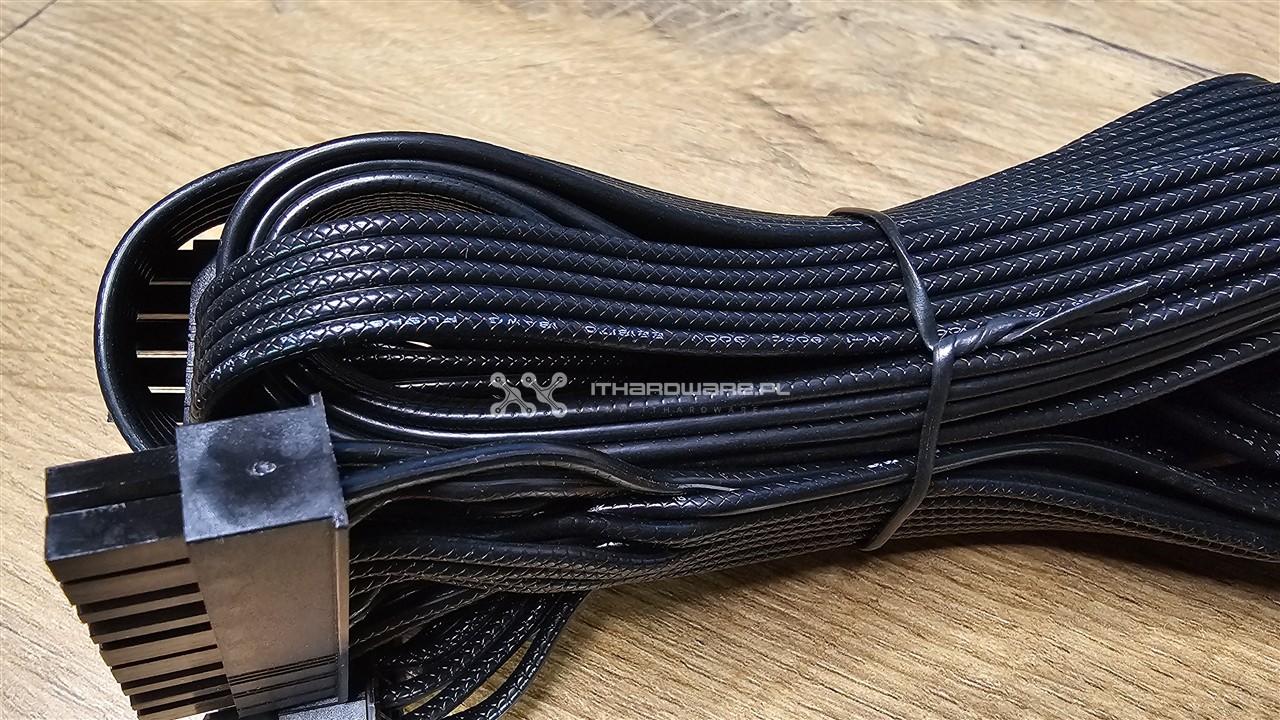

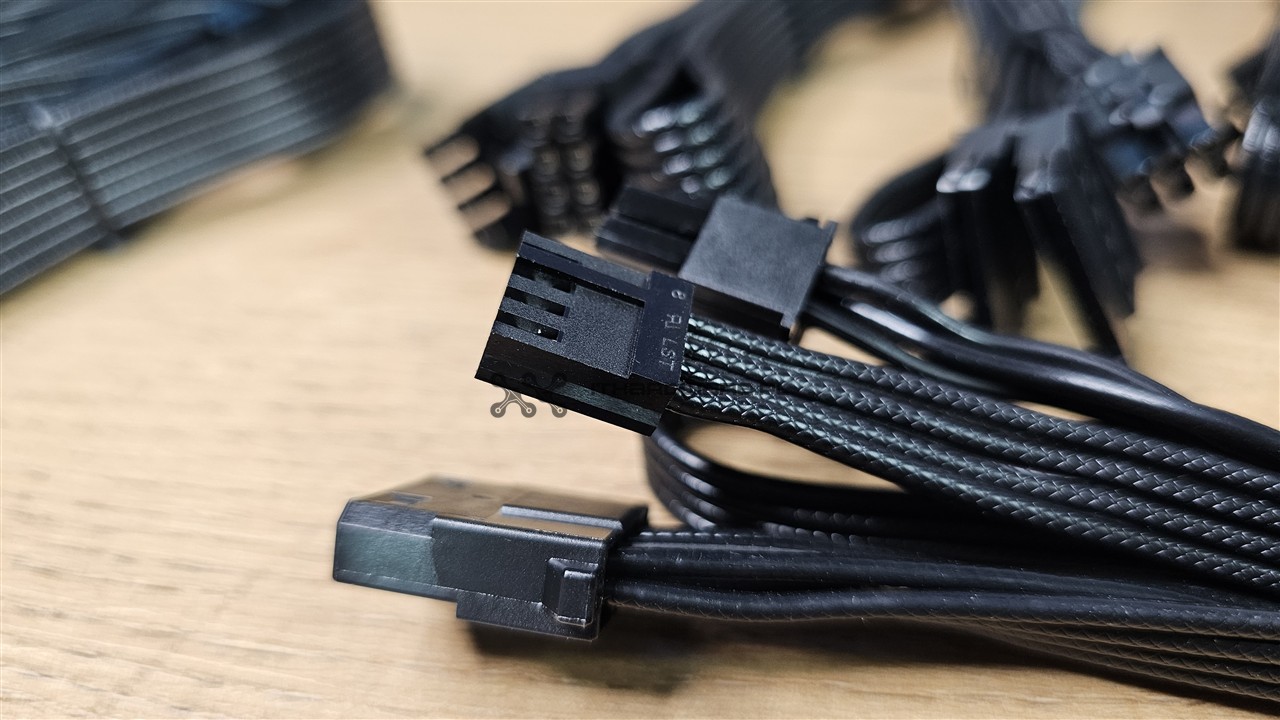

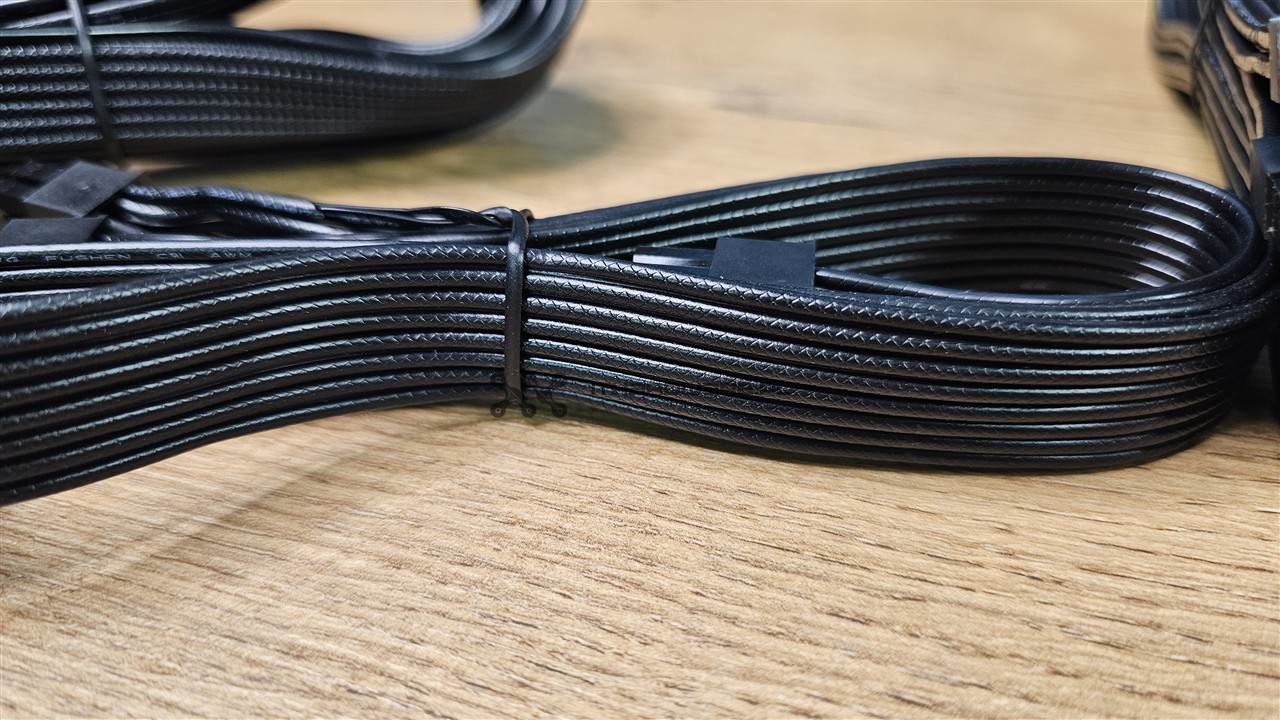

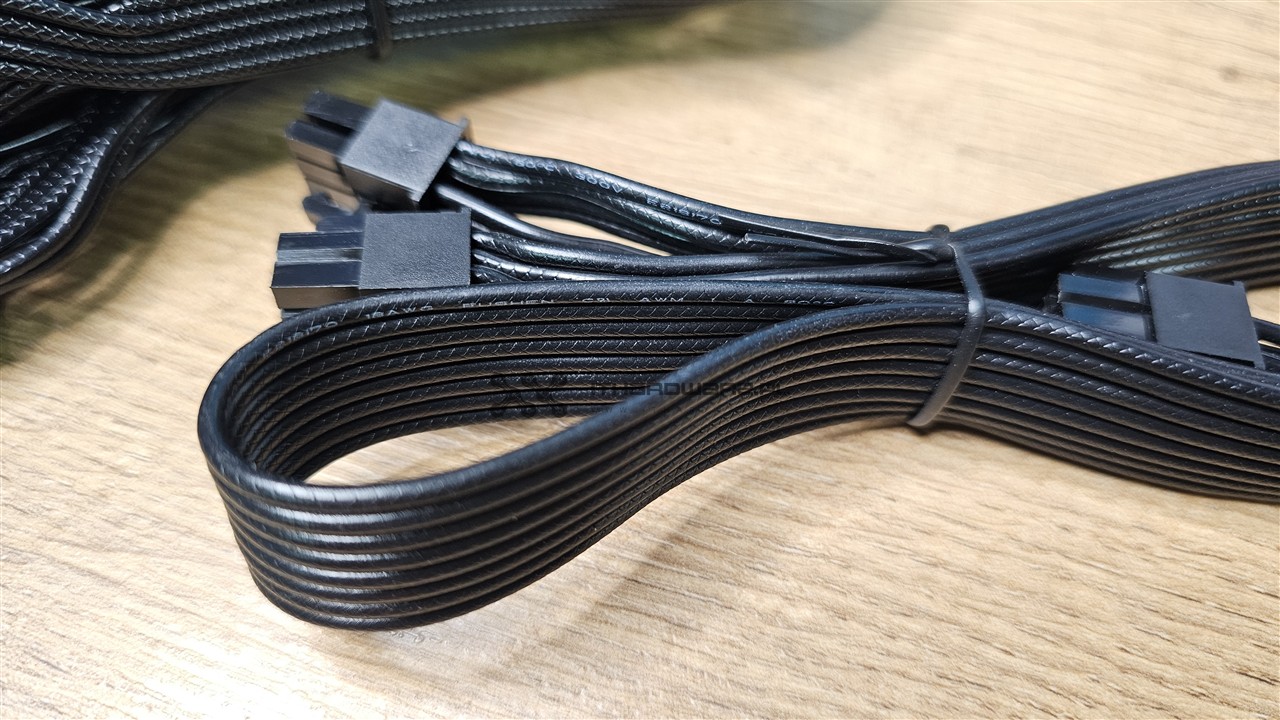

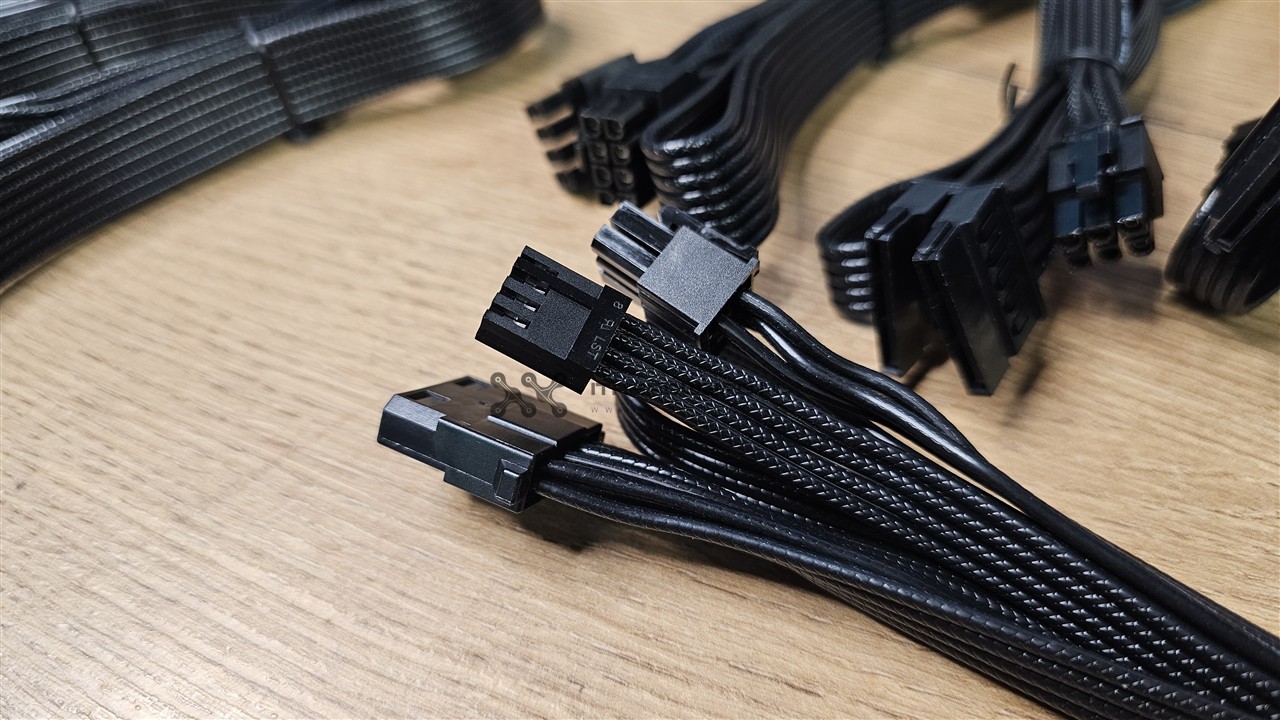

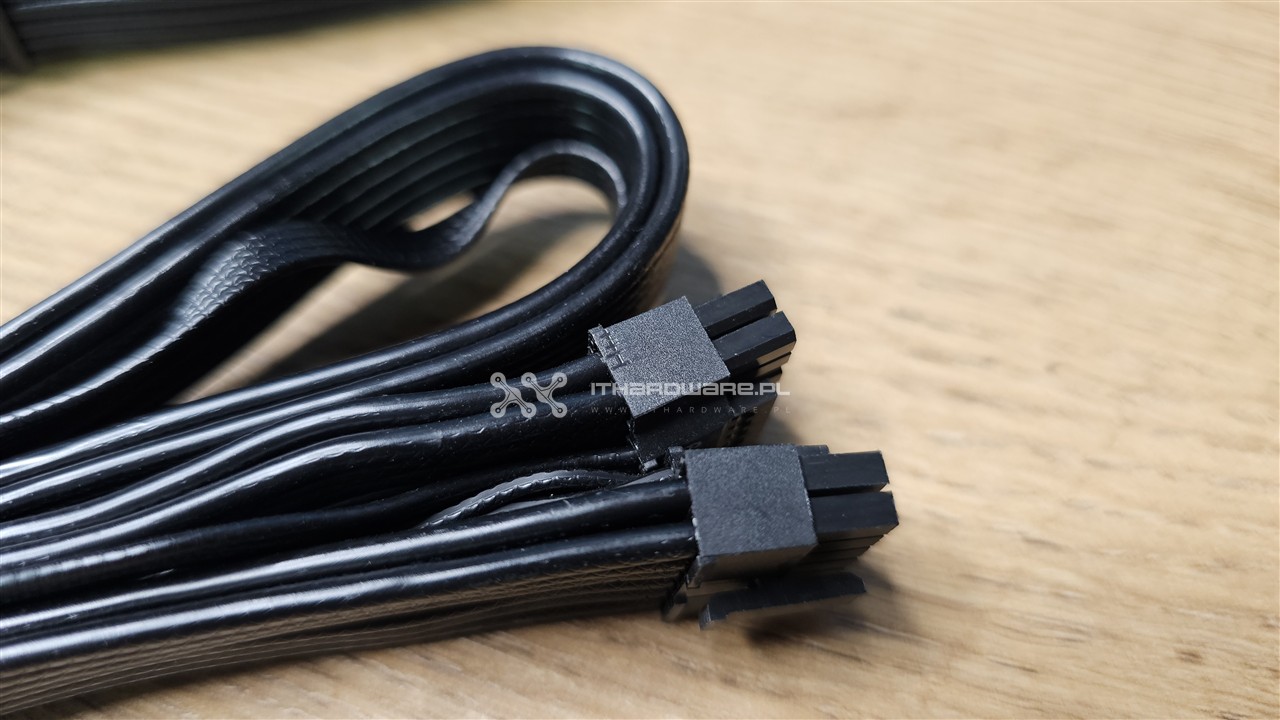

Do budowy okablowania wykorzystano przewody 16 i 18 AWG (American Wire Gauge, niższy numer oznacza większy przekrój). Całość okablowania wykonano z czarnych przewodów z tłoczonym (embossed) wykończeniem. Złącze ATX do płyty głównej jest dzielone na 20 i 4-pin. Ponadto otrzymujemy kabel ze złączem PCI-E 16 pin gen. 5, który wykonano z dwunastu przewodów 16 AWG oraz czterech cieńszych sygnałowych.

Wiązka	Złącza / długość	Ilość kabli
ATX 24 pin	61 cm (20+4 pin) [18 AWG]	1
EPS (4+4) pin	65 cm [18 AWG] + 20 cm [18 AWG]	1
PCI-E	60 cm (6+2)-pin [18 AWG] + 15 cm (6+2)-pin [18 AWG]	2
12V-2×6 600 W	70 cm (12+4)-pin [16 AWG]	1
SATA	60 cm SATA + 15 cm SATA + 15 cm SATA + 15 cm SATA [18 AWG]	2
Molex	50 cm Molex + 15 cm Molex + 15 cm Molex + 15 cm FDD [18 AWG]	1

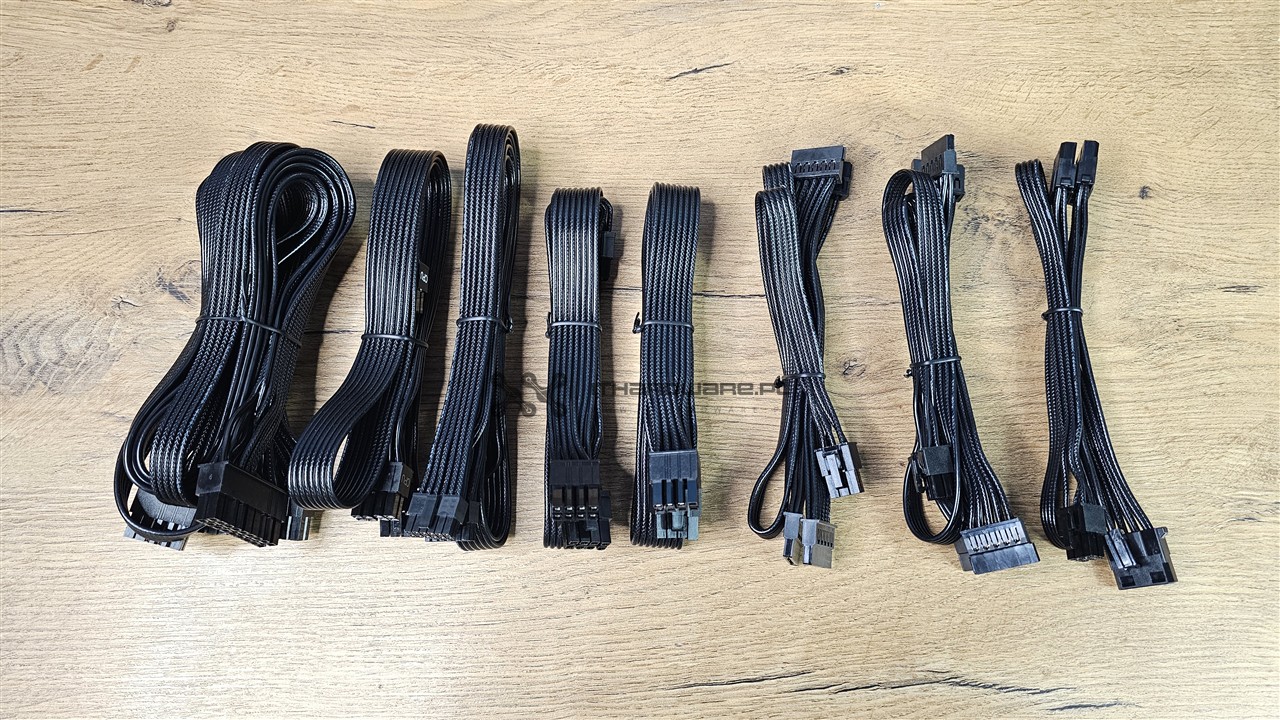

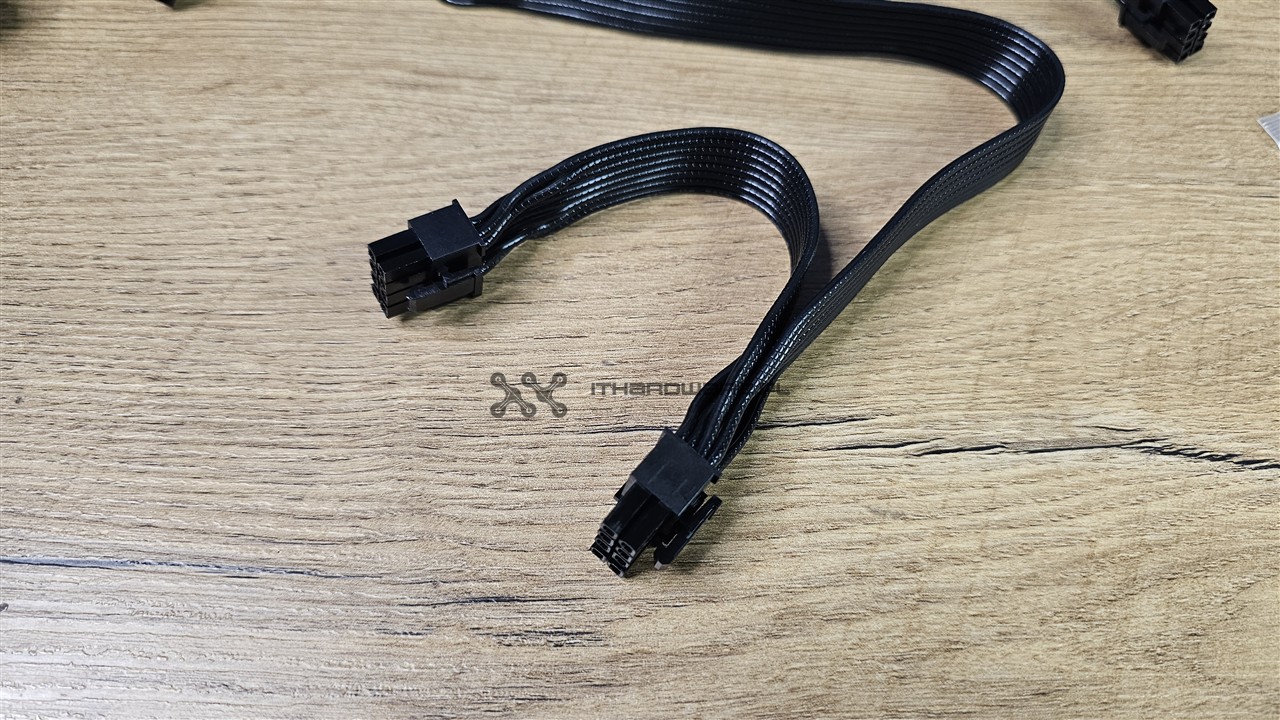

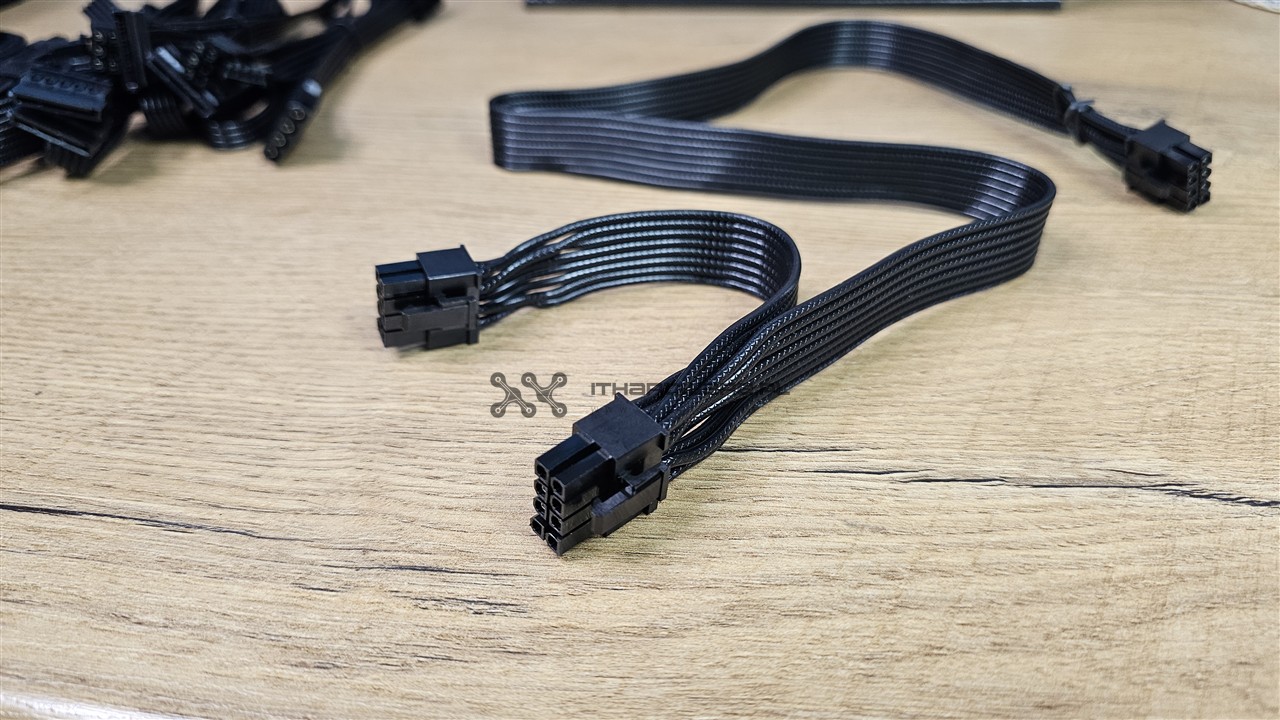

Oprócz wiązki głównej 24-pin do dyspozycji mamy jeden kabel EPS i dodatkowe 20 cm do kolejnej wtyczki, dwa przewody PCI-E (każdy posiada dwa złącza 6+2-pin), a także złącze 16 pin PCI-E 5.1 mogący dostarczyć do 600 W do karty graficznej. Nośniki danych lub różnego rodzaju kontrolery podłączymy dwoma wiązkami z czterema złączami SATA (łącznie osiem), natomiast dla starszych urządzeń przewidziano jedną wiązkę z trzema Molex oraz końcówką FDD. Długość przewodów jest wystarczająca – wiązka EPS mierzy 65 cm do pierwszego złącza i bez konieczności stosowania przedłużek zasilą płytę główną nawet w dużych obudowach. Szkoda tylko że drugie złącze jest przedłużenie pierwszego kabla, a nie mamy drugiej osobnej wiązki. Kabel ATX ma 61 cm długości, więc też na plus. Wiązki PCI-E do pierwszego złącza mają 60 cm, a kabel 12V-2×6 ma 70 cm.
