Test Gigabyte UD1000GM PG5 V2 – nowa platforma Ultra Durable GM V2

Hałas, temperatury, termowizja

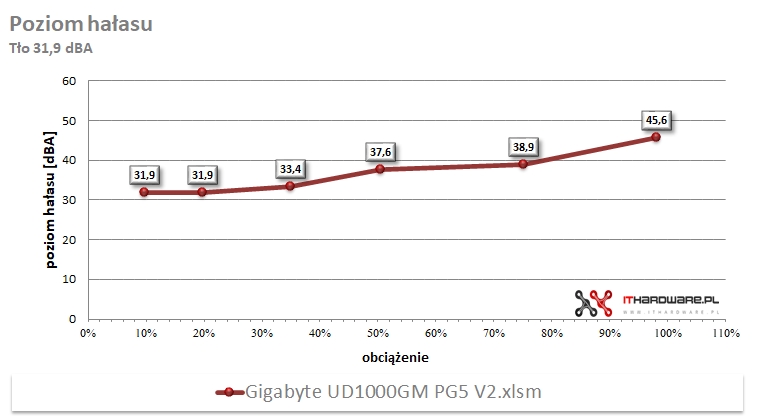

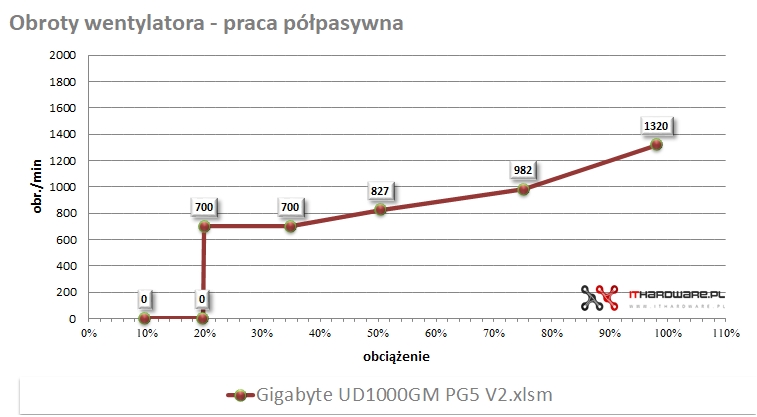

Zasilacz Gigabyte UD1000GM PG5 V2 pracuje w trybie półpasywnym – do około 20% obciążenia wentylator pozostaje wyłączony, a poziom hałasu ogranicza się do tła pomiarowego wynoszącego 31,9 dBA. Przy obciążeniu powyżej 20% wentylator uruchamia się z prędkością około 700 obr./min, generując 33,4 dBA. W okolicach 50% obciążenia prędkość wzrasta do 827 obr./min, a głośność do 37,6 dBA. Przy wyższym obciążeniu, około 75%, wentylator osiąga 982 obr./min i 38,9 dBA. Przy niemal pełnym obciążeniu (98%) prędkość wzrasta do 1320 obr./min, a poziom hałasu do 45,6 dBA. W teście przeciążeniowym (109%) wentylator osiągnął 1641 obr./min, a głośność wzrosła do 51,6 dBA.

Temperatury - analiza termowizyjna kamerą FLIR

Kamera termowizyjna zainstalowana w uleFone Armor 9 pozwala na badanie wielu punktów jednocześnie, wykorzystując wiele różnych filtrów. Wykonałem kilka zdjęć od strony wentylatora oraz od spodu PSU, w dwóch scenariuszach - na obciążeniu 100% oraz zaraz po wyłączeniu PSU, po teście w hot boxie. Taka analiza może uzewnętrznić wady konstrukcyjne, potencjalne miejsca oszczędności, jak na przykład zbyt słabe tranzystory, które się przegrzewają i osiągają bardzo wysokie temperatury, czy zastosowanie niewystarczającego systemu chłodzenia elektroniki.

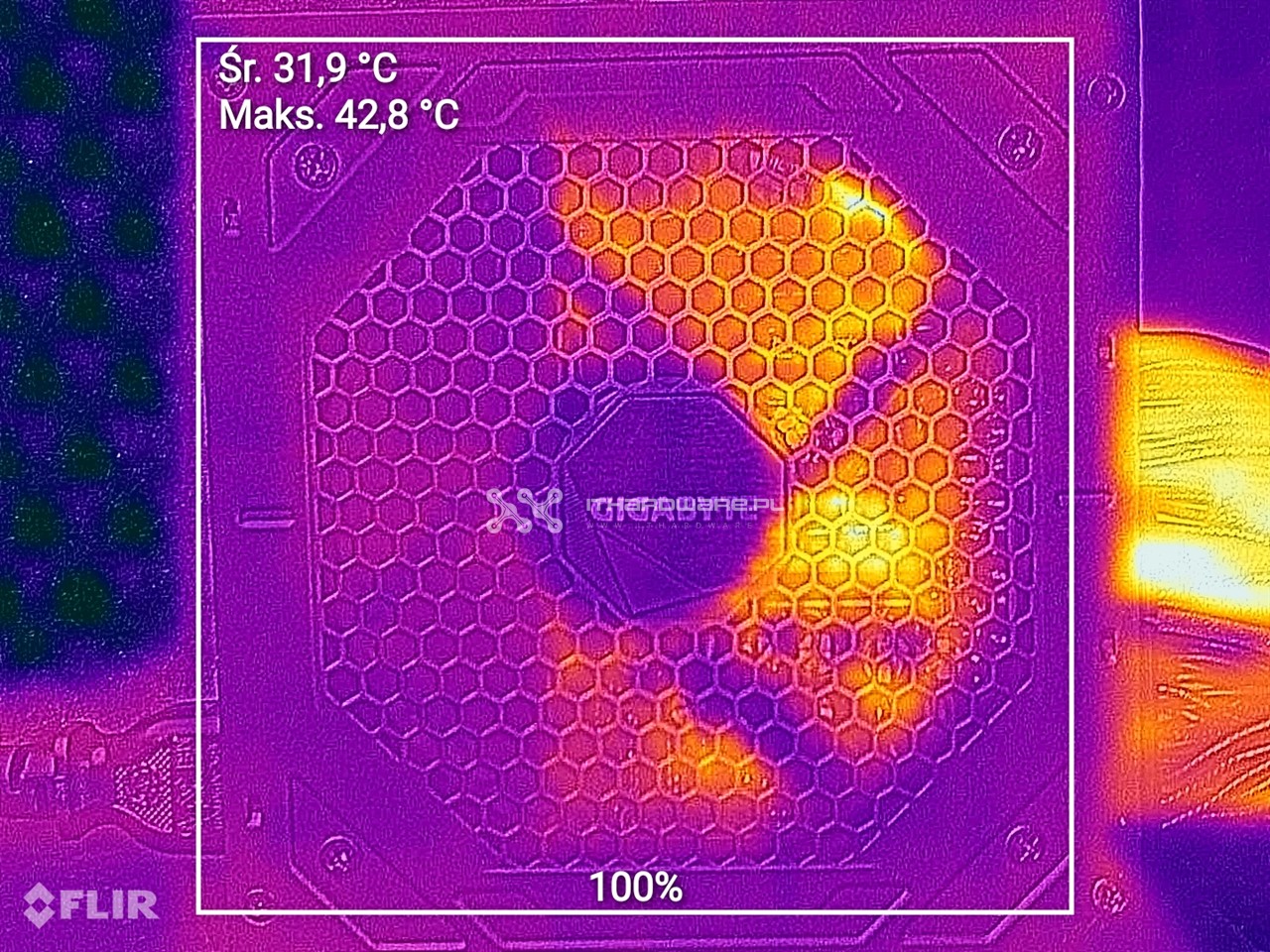

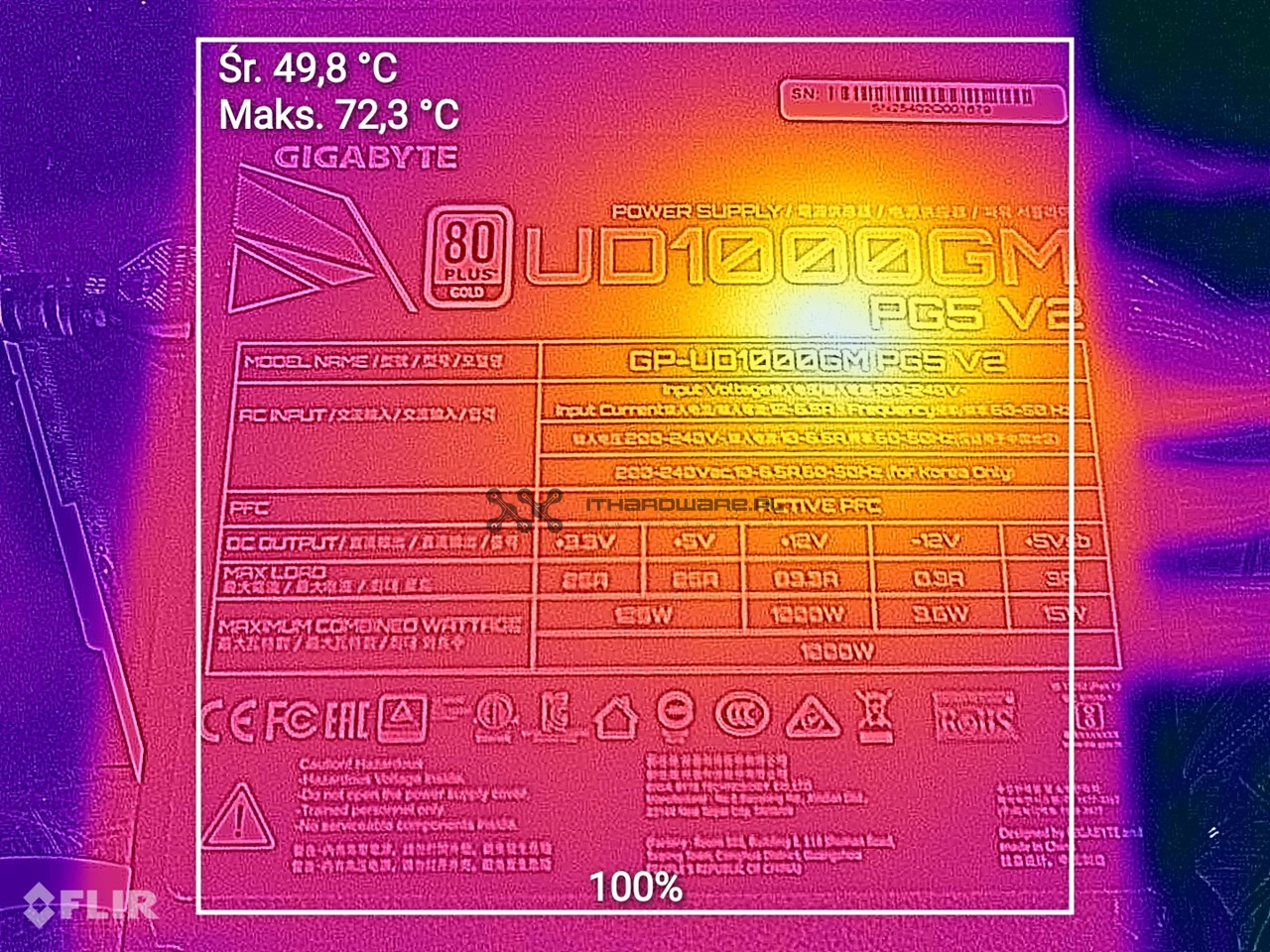

100% obciążenia

1.
2.

  Poprzedni   Następny

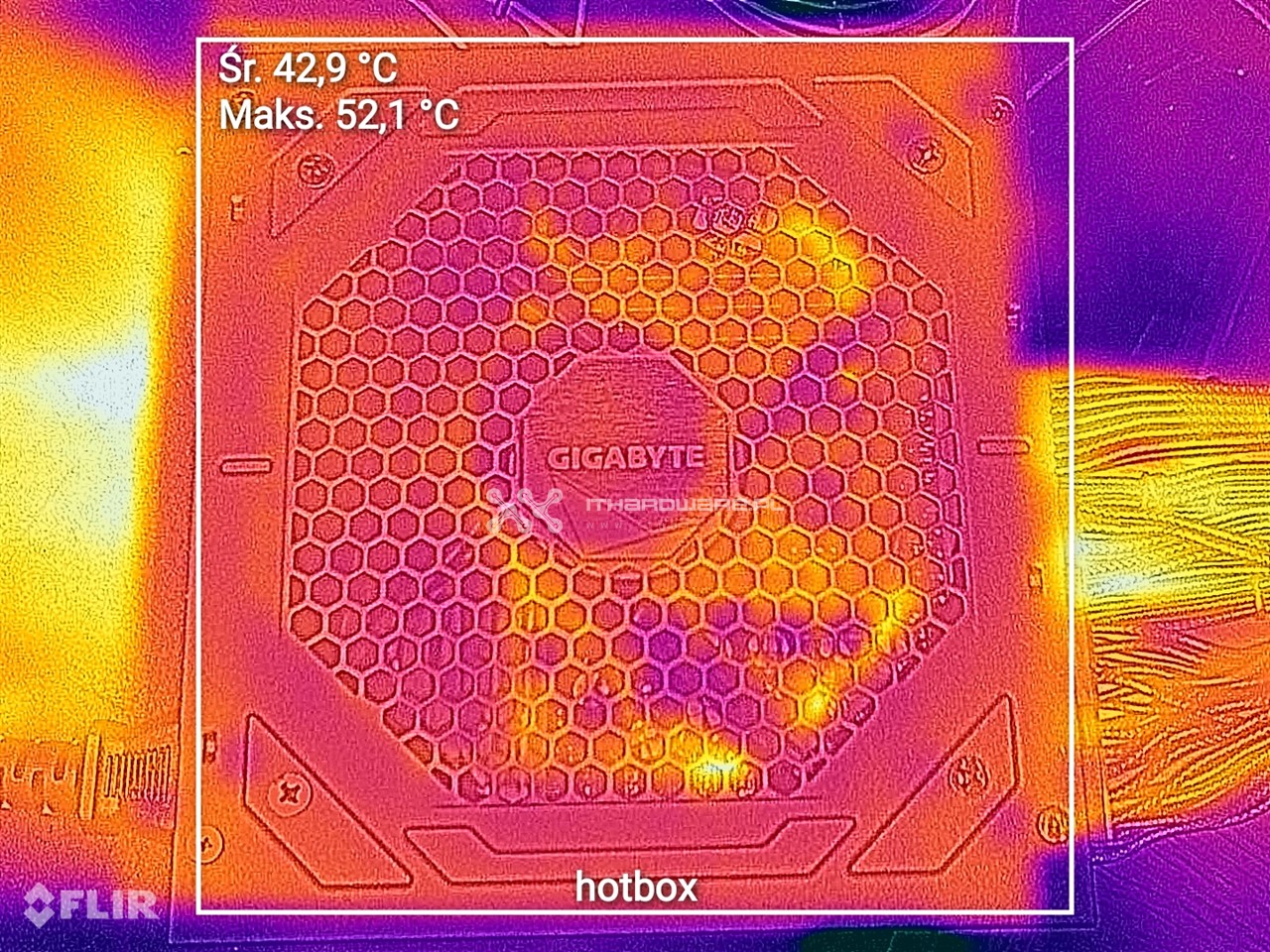

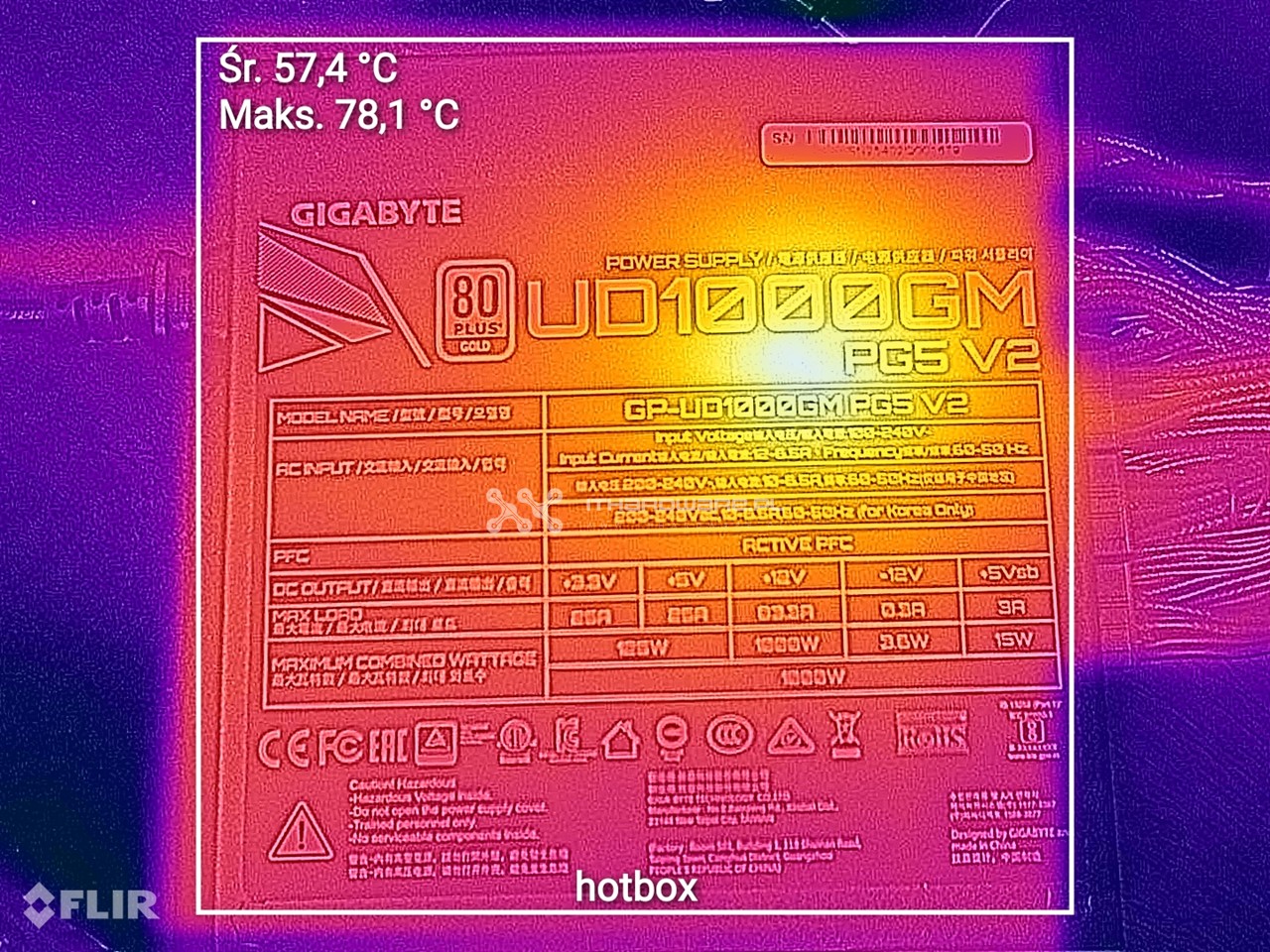

Hot box

1.
2.

  Poprzedni   Następny

Pod pełnym obciążeniem maksymalna temperatura od strony wentylatora wyniosła 42,8 °C, natomiast na obudowie 72,3 °C. W warunkach hot box odnotowano wyższe wartości – 52,1 °C na stronie wentylatora i 78,1 °C na spodzie obudowy.
