Test MSI MAG CORELIQUID A13 360. Markowe nie znaczy drogie, a budżetowe nie musi być byle jakie

MSI MAG CORELIQUID A13 360 ARGB to chłodzenie AiO w najgorętszym przedziale cenowym – okolice 400 zł, gdzie markowe chłodzenia ścierają się z ambicjami mniejszych firm. Aluminiowy radiator 27 mm z 12 poszerzonymi kanałami ma zapewnić o 25 % wyższy przepływ cieczy, a wydajna pompka wykręca 3800 RPM. Trzy wentylatory 120 mm PWM  z podświetlaniem ARGB i łożyskami Rifle są fabrycznie zamocowane na radiatorze, a łańcuchowy system łączenia wentylatorów ułatwiają aranżację kabli. Zgadza, nadal mówimy o budżetowym AiO za ok. 400 zł. Pytanie czy MSI oprócz agresywnej wyceny zaoferuje realnie wyższą wydajność i lepszą kulturę pracy niż tańsi rywale, czy też dołoży „tylko” logo? Odpowiedź poznamy w praktyce, a tymczasem przyjrzyjmy się bliżej specyfikacji i wynikom wydajnościowym. Tego dowiemy się z testów przeprowadzonych na dwóch platformach – AMD i Intel. Zapraszam na test i szczegółową analizę chłodzenia procesora MSI MAG CORELIQUID A13 360.

Czy MSI MAG CORELIQUID A13 360 to tylko znaczek MSI czy jednak okaże się liderem budżetowych modeli gdzie rozpychają się mniejsze brandy czy chińskie tanie modele?

Spis treści:

• Specyfikacja
• Opakowanie i wyposażenie
• Radiator
• Wentylatory
• Blok wodny
• Montaż
• Platformy testowe
• Wydajność AMD Ryzen 9 7900X
• Wydajność Intel Core i5 12600K
• Wydajność przy 38 dbA - normalizacja głośności
• Testy w Cinebench 23
• Maksymalne TDP oraz taktowanie CPU
• Pomiar natężenia ciśnienia akustycznego głośność pracy)
• Inspekcja kamerą termowizyjną
• Podsumowanie i ocena

Specyfikacja MSI MAG CORELIQUID A13 360 ARGB:

Seria AiO MSI MAG CORELIQUID A13 występuje w czterech konfiguracjach: dwóch białych i dwóch czarnych, każda w wariancie z chłodnicą 240 lub 360 mm. Wszystkie modele korzystają z 27-milimetrowego aluminiowego radiatora z dwunastoma poszerzonymi kanałami, które zwiększają przepływ cieczy o około 25 % oraz blokopompkę z dyskretnym pierścieniem ARGB, w pełni zsynchronizowanym z MSI Mystic Light. Na chłodnicy fabrycznie zamontowano wentylatory CycloBlade 7 120 mm na łożyskach Rifle (karabinkowe) z adresowalnym podświetleniem ARGB, a pojedyncze złącze „EZ-Connect” upraszcza okablowanie. Na całość otrzymujemy 3 lata gwarancji.



Opakowanie i wyposażenie

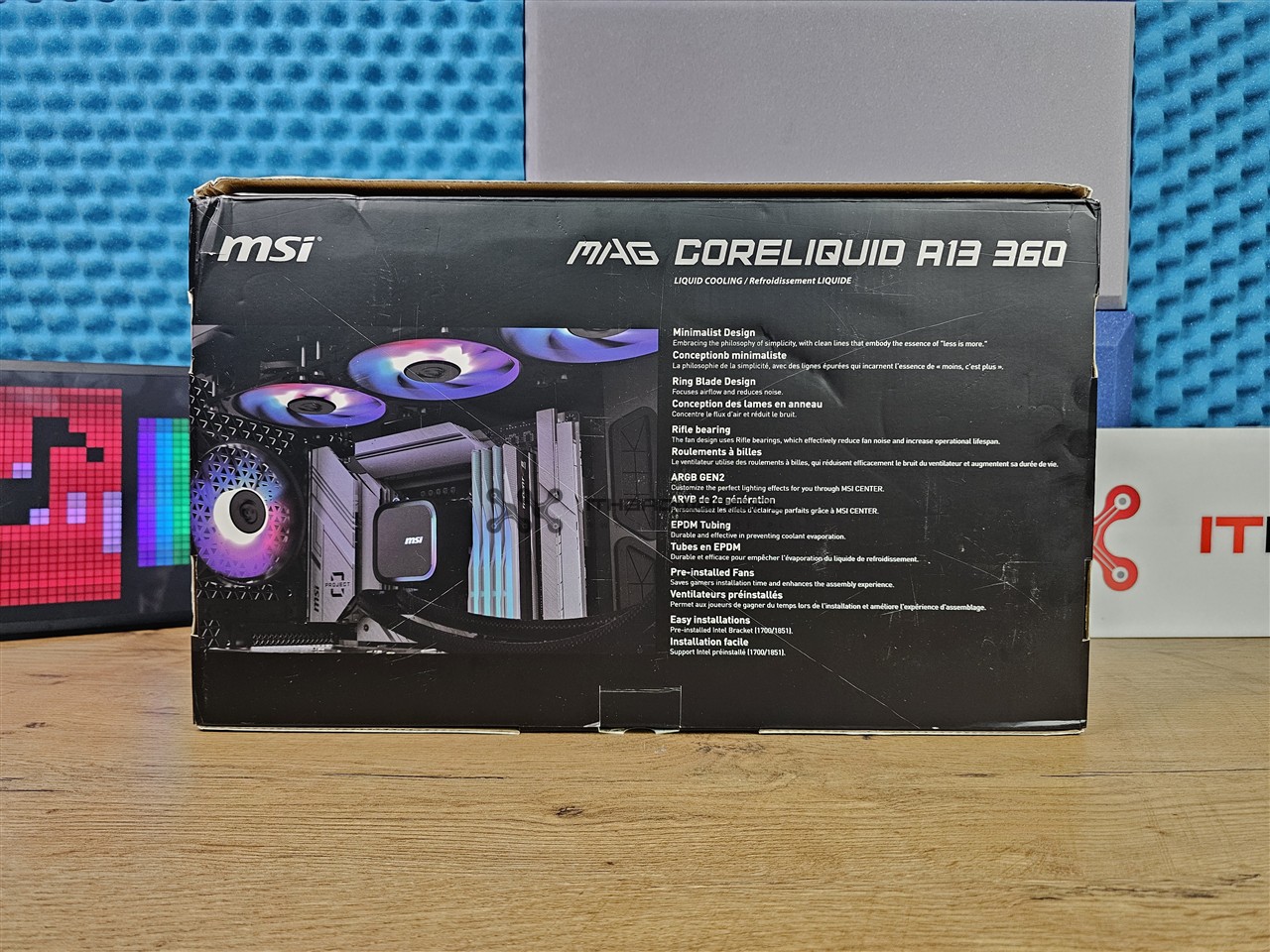

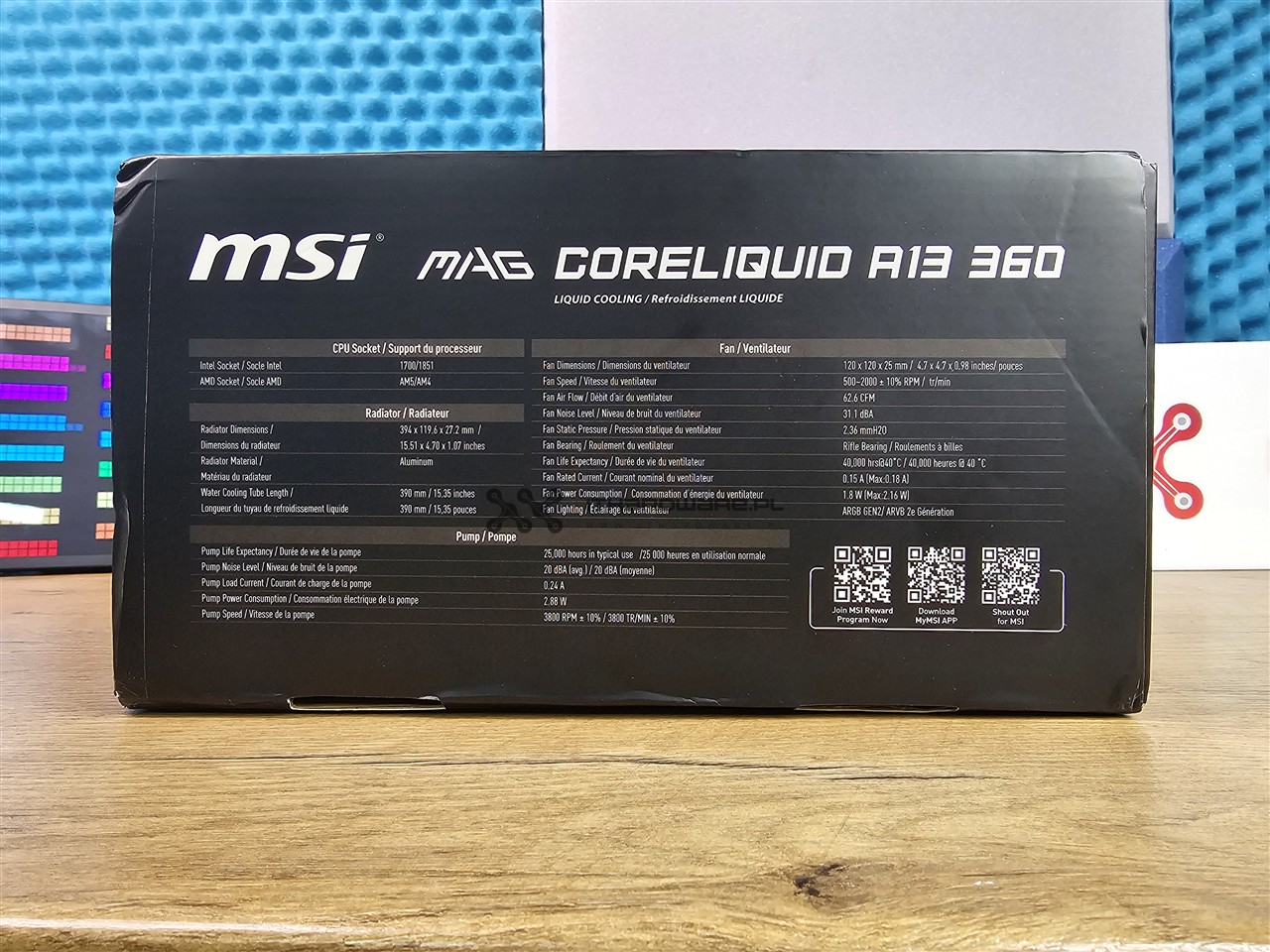

MSI utrzymuje pudełko MAG CORELIQUID A13 360 w ciemno-grafitowej tonacji, którą ożywiają subtelne, limonkowe akcenty oraz wielkoformatowy render samego układu – trzech podświetlonych ARGB wentylatorów i kwadratowej blokopompy. W lewym górnym rogu widnieje srebrny smok MSI, a na bokach znalazła się szczegółowa tabela ze specyfikacją.

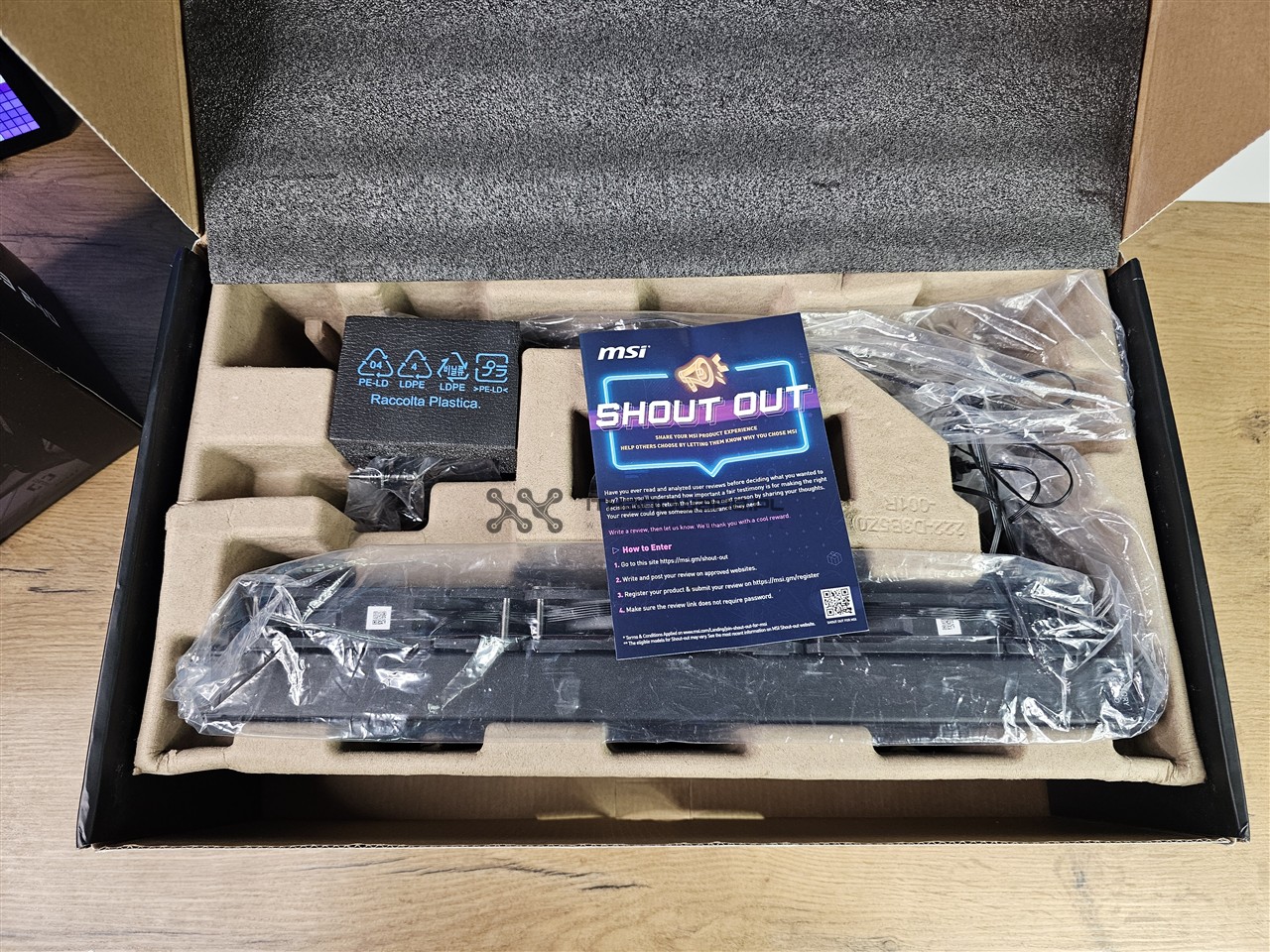

W środku znajdziemy chłodnicę, trzy wentylatory, zestaw śrub oraz komplety zapinek dla podstawek Intela i AMD. Wszystko spoczywa w ekologicznej wytłoczce z prasowanej pulpy papierowej, która solidnie unieruchamia elementy w transporcie. Wentylatory są już wstępnie zamontowane na radiatorze, co usprawnia montaż chłodzenia w obudowie.

Miłym dodatkiem jest dołączona pasta termoprzewodząca. O sposobach nakładania pasty poczytasz TUTAJ lub możesz obejrzeć materiał wideo TUTAJ.

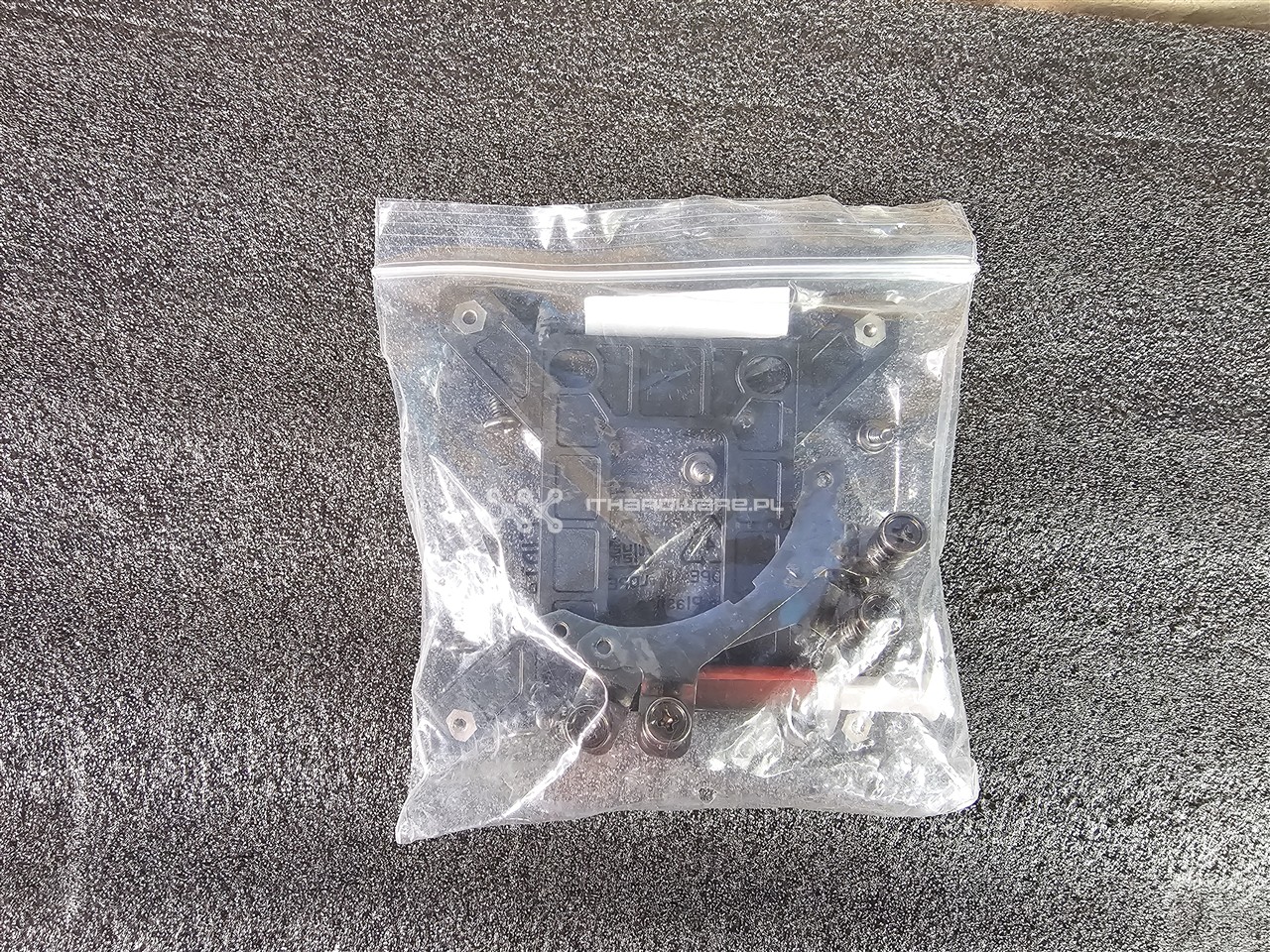

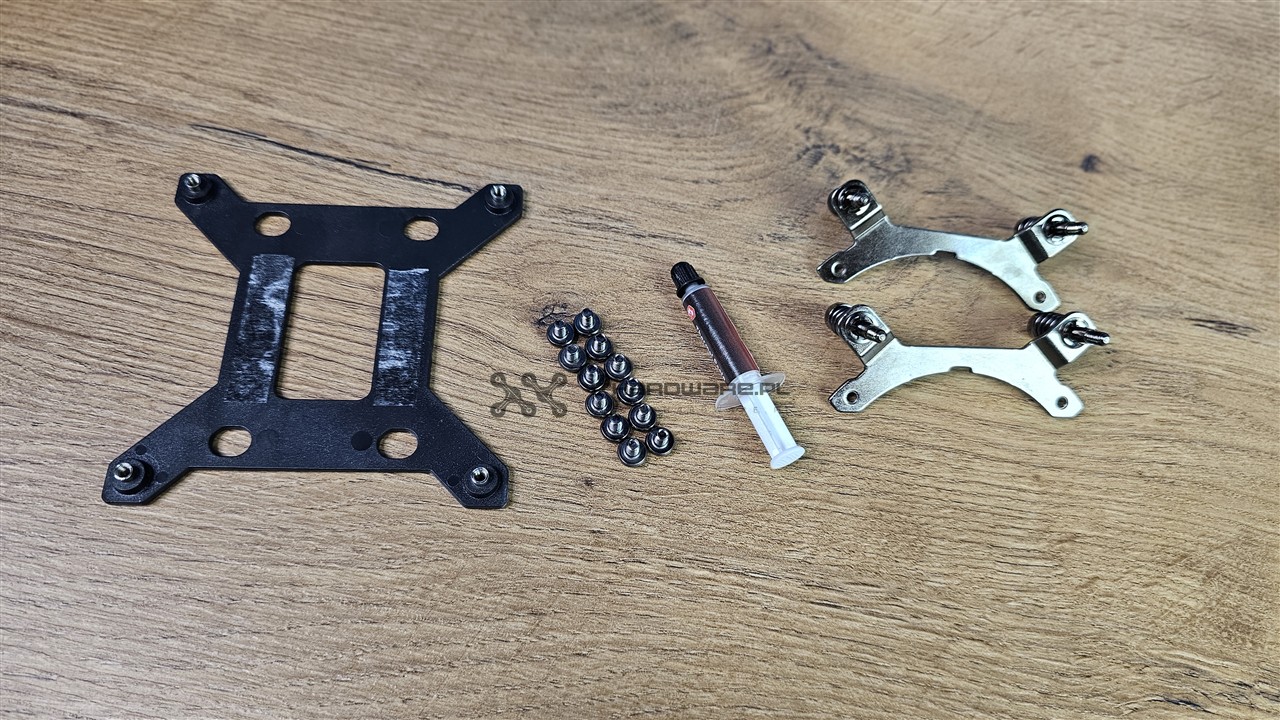

Wyposażenie dodatkowe jest bogate i oprócz chłodzenia otrzymujemy:

• stalowy zestaw montażowy Intel, AMD,
• plastikowy backplate dla platform Intel,
• pastę termoprzewodzącą,
• wentylatory (zamontowane już na radiatorze).

MSI MAG CORELIQUID A13 360 ARGB jest kompatybilna tylko z najnowszymi podstawkami:

• Intel: LGA 1851, LGA 1700
• AMD: AM4, AM5

Backplate dla podstawek Intel wykonano z plastiku, AMD korzysta z fabrycznego backplate’u z płyty głównej. System montażowy nie oferuje offsetu, ale konstrukcja bloku zapewnia dobry kontakt z IHS i równomierny docisk. Tutaj oczywiście testy wszystko zweryfikują.

Radiator

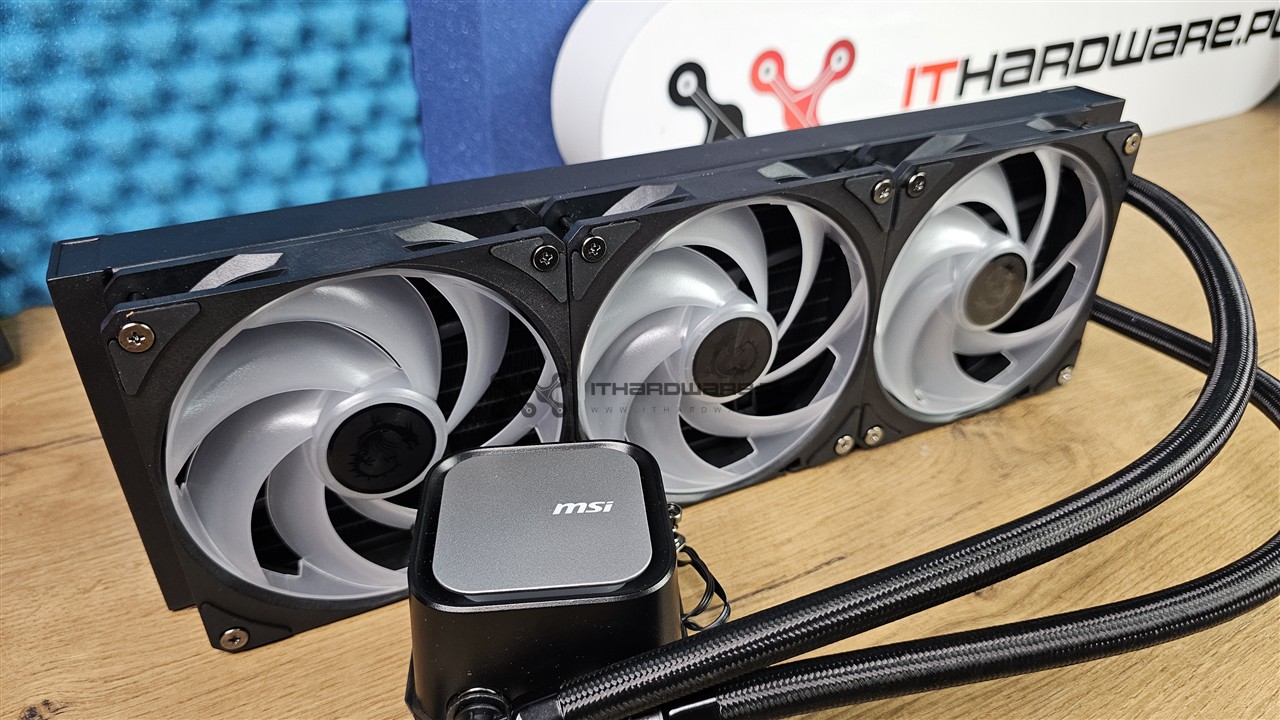

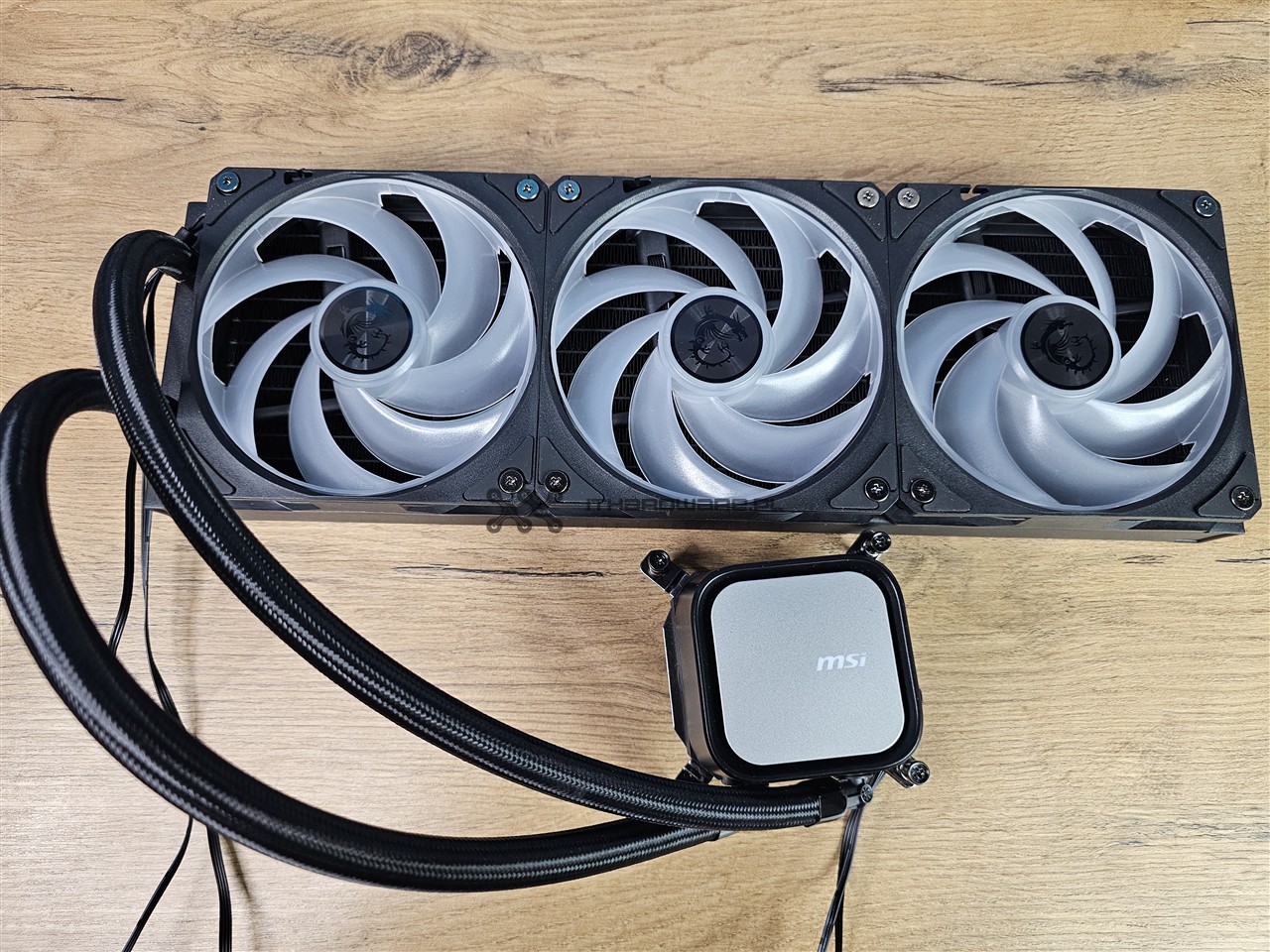

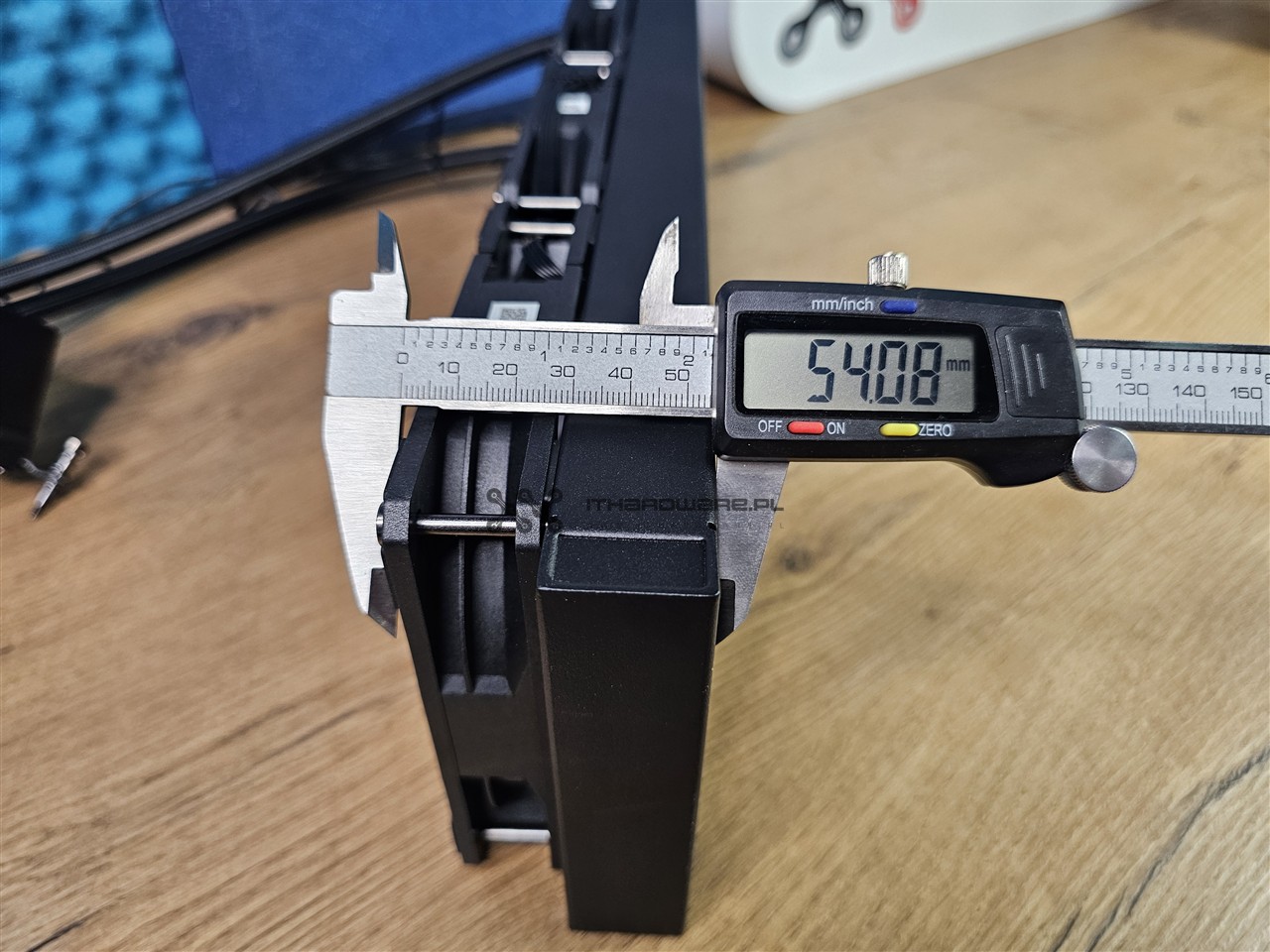

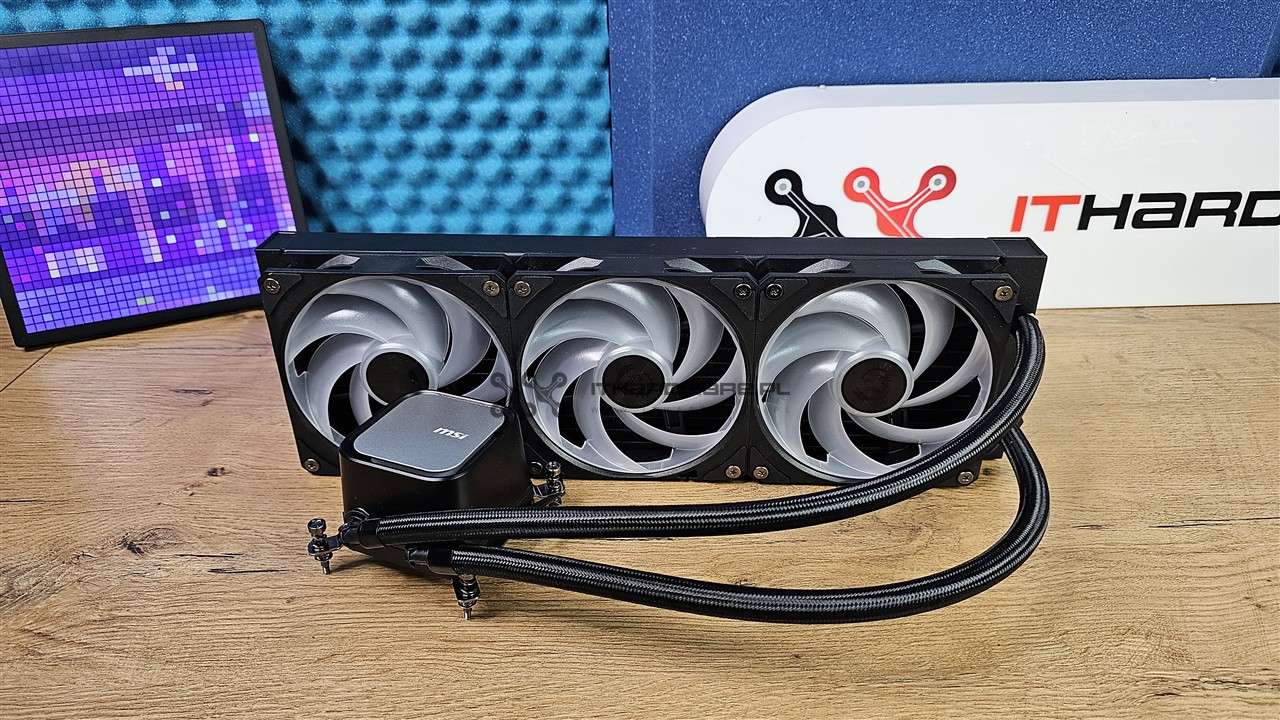

MSI MAG CORELIQUID A13 360 ARGB wykorzystuje aluminiową chłodnicę o wymiarach 394 × 120 × 27 mm. Po zamontowaniu wentylatorów grubość zestawu wzrasta do ok. 54 mm. Radiator pokryto czarną matową farbą i ozdobiono przetłoczonym logo Genesis. Fabryczny korek serwisowy jest zabezpieczony plombą gwarancyjną.

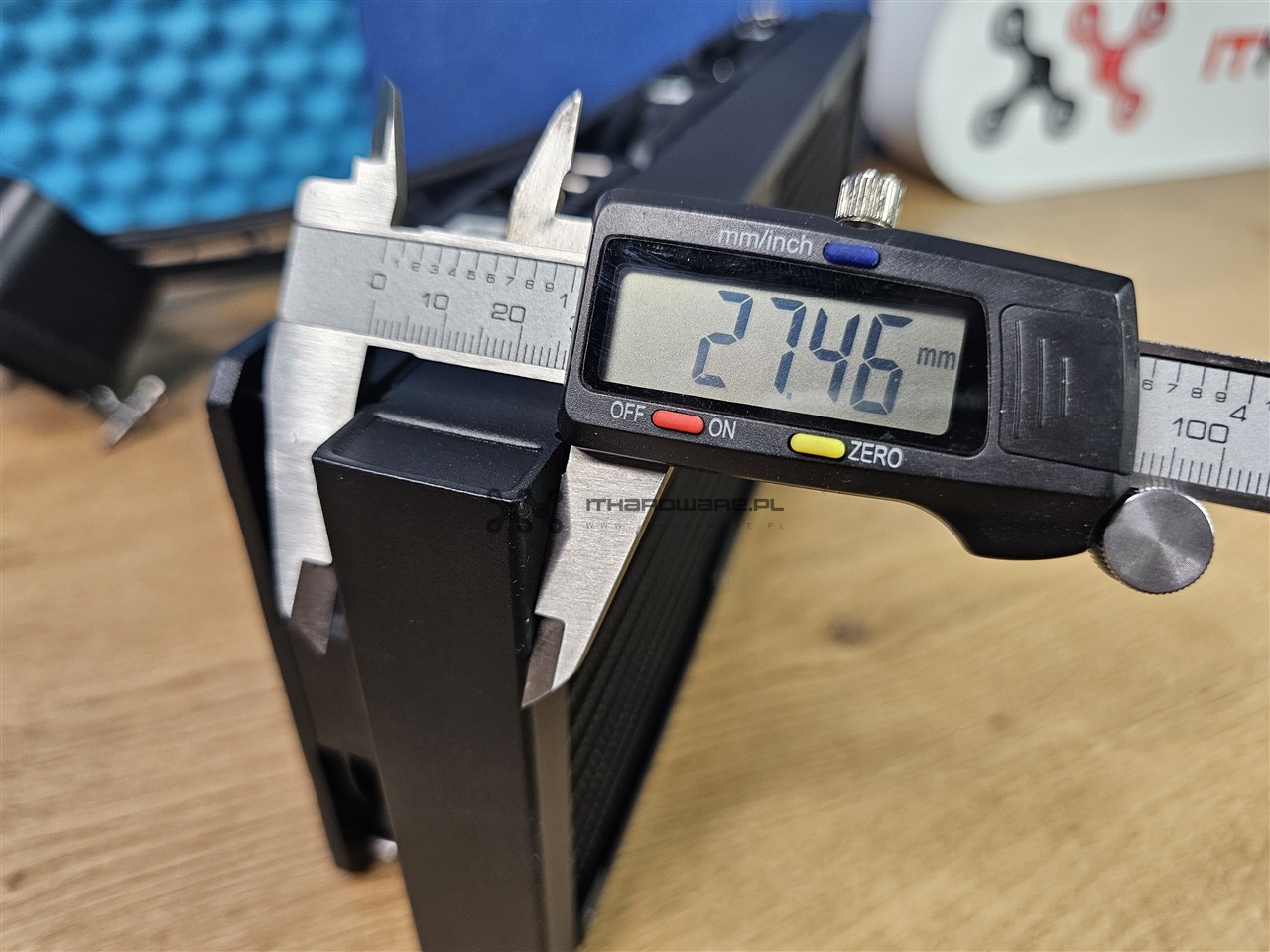

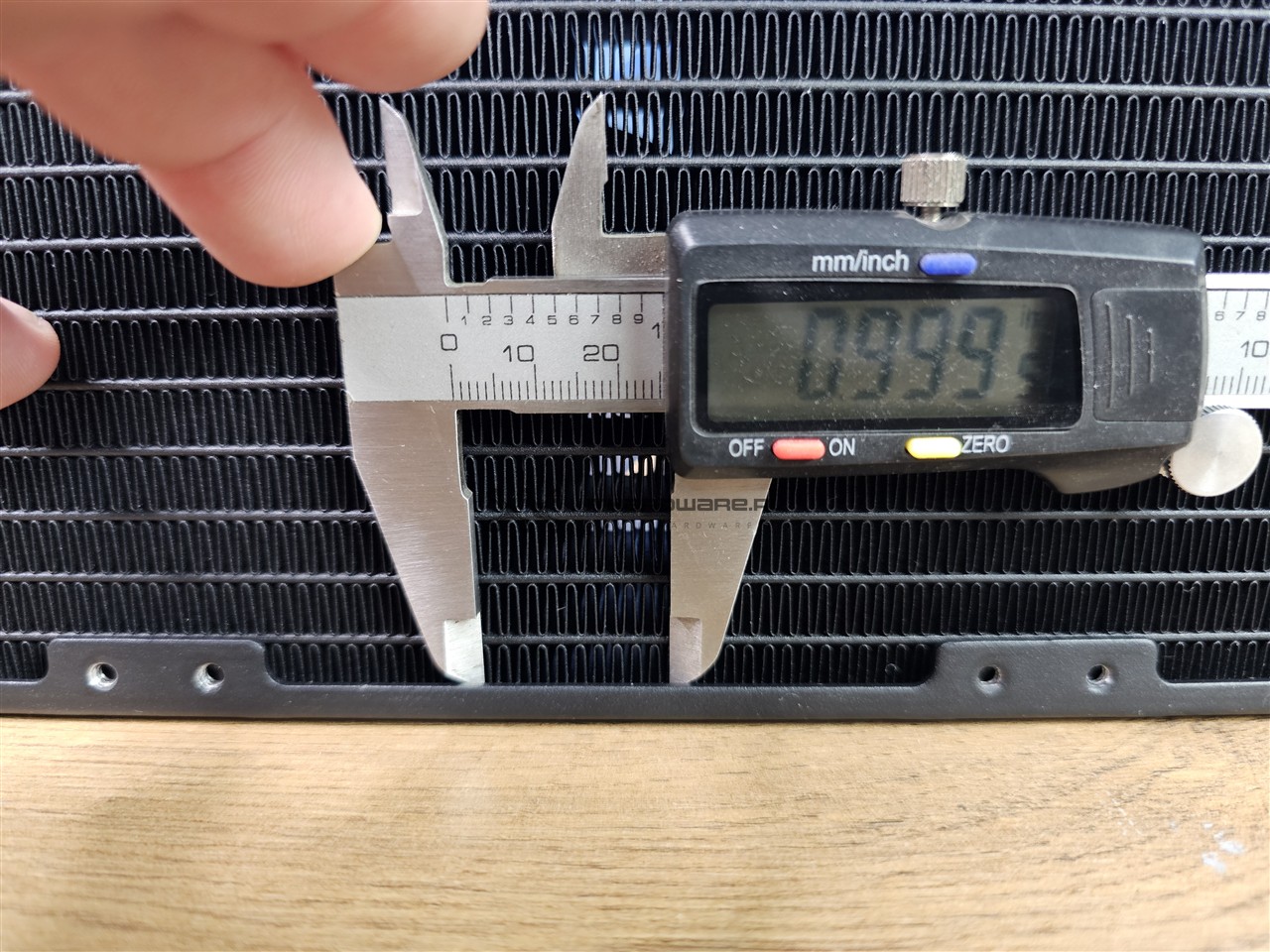

Radiator wykonano z aluminium oraz nałożono na niego matową czarną powłokę lakierniczą. Grubość radiatora wynosi 27 mm, a gęstość użebrowania FPI 20 (20 finów na cal). Dodatkowo, żeby lepiej wykorzystać wentylatory o wysokim ciśnieniu statycznym, finy w połowie grubości są nacięte i rozszerzone, co zwiększa skuteczność oddawania ciepła (a w zasadzie powierzchnię oddawania ciepła). Chłodnica posiada dodatkowy otwór konserwacyjny na zbiorniku po drugiej stronie. Za kilka lat, jeśli zajdzie potrzeba, możemy więc uzupełnić ciecz.

Wentylatory

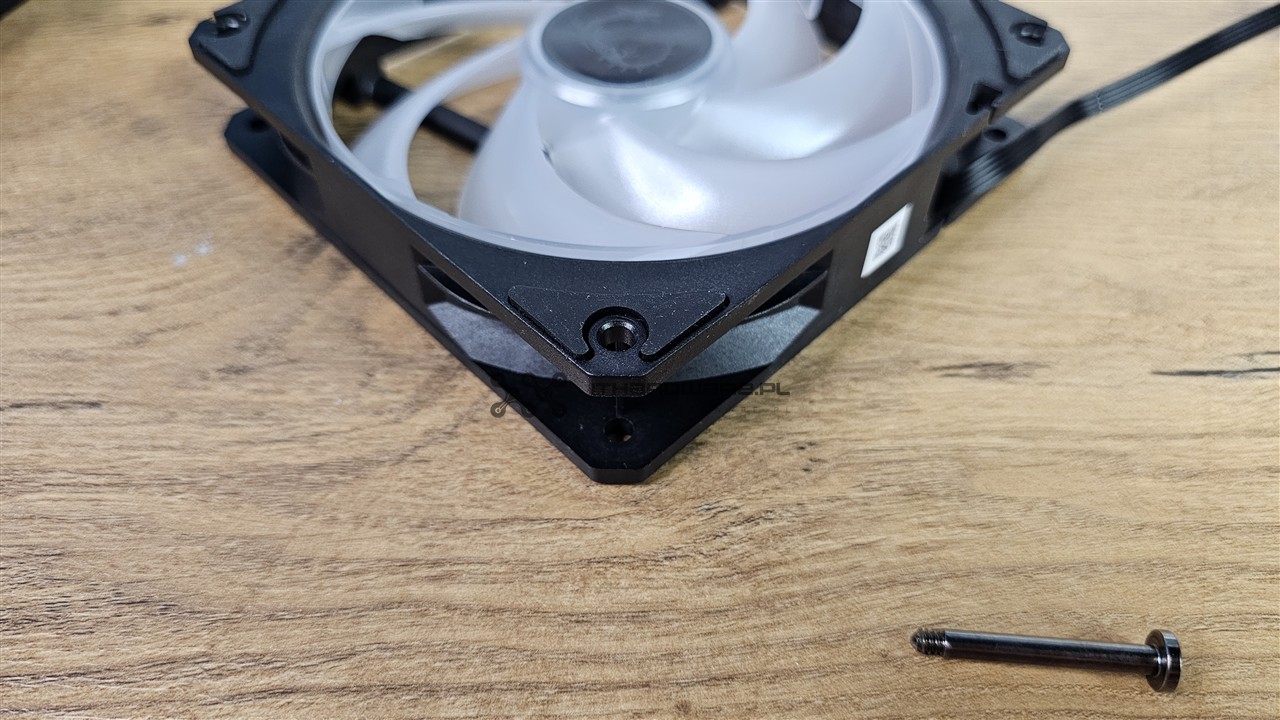

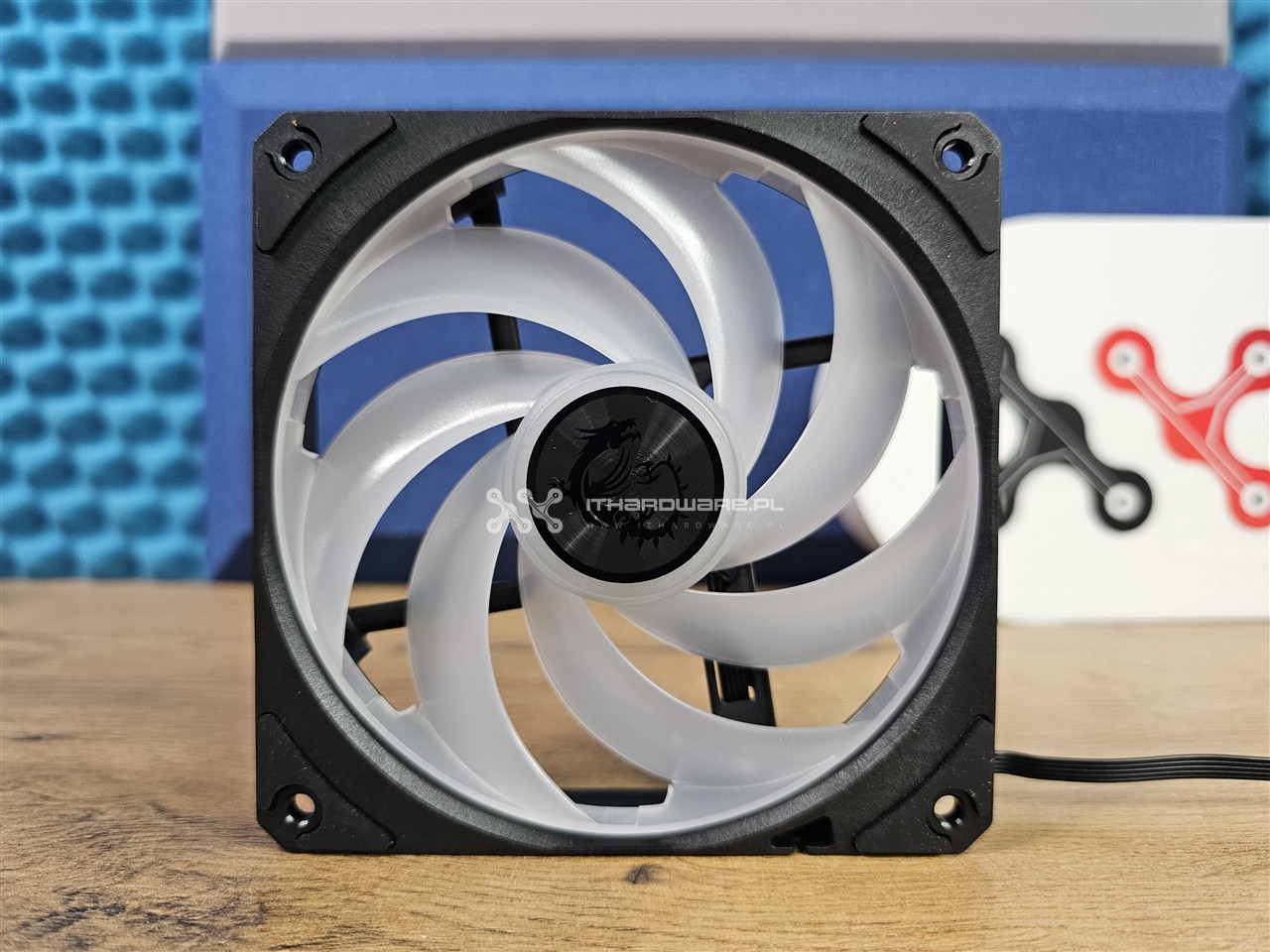

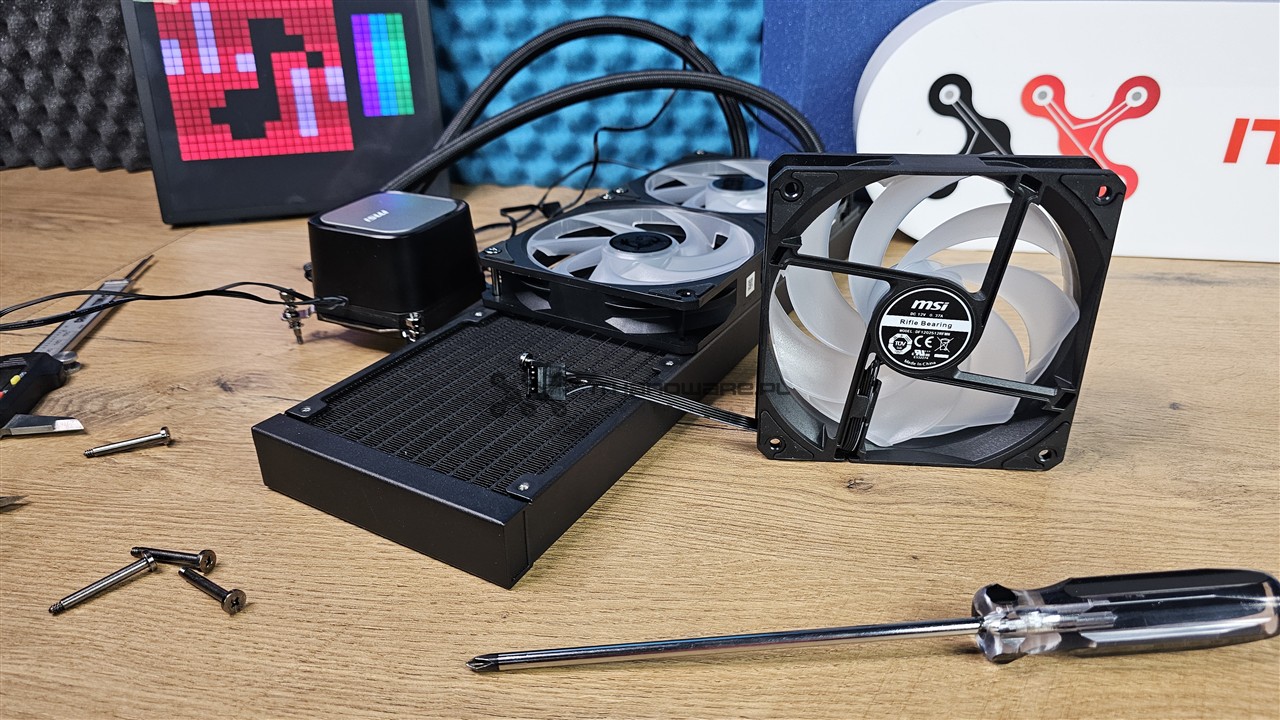

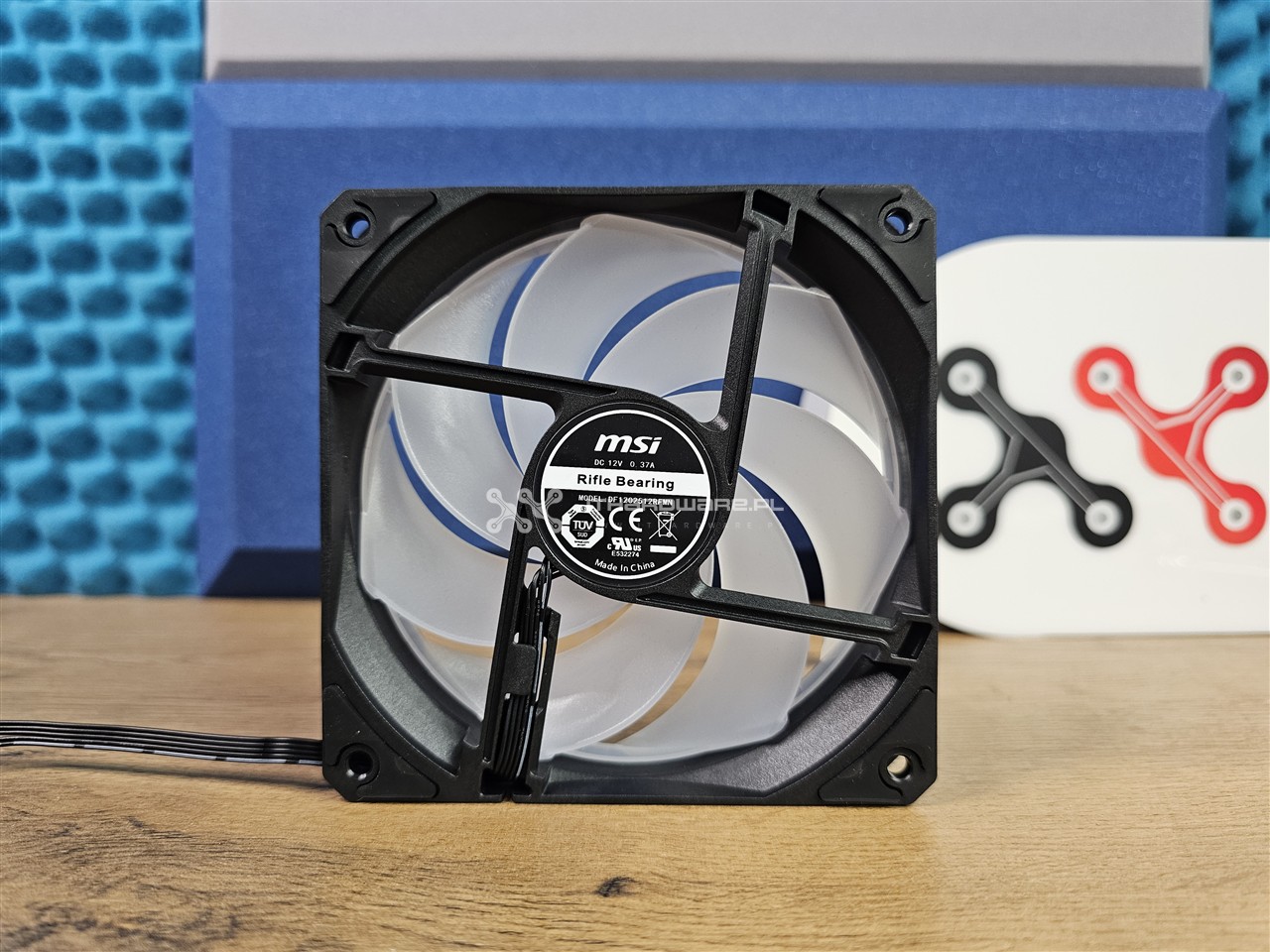

Trzy fabrycznie zamontowane na chłodnicy wentylatory 120 mm MSI CycloBlade 7 mają po dziewięć białych, lekko przezroczystych łopatek połączonych dodatkową pierścieniową ramką, która tłumi drgania i stabilizuje przepływ powietrza; jednostki sterowane są sygnałem PWM z zakresem od 500 do 2000 RPM, a producent zastosował tu łożysko karabinkowe deklarując bezawaryjną pracę przez 40 000 godzin. Każdy wentylator zasilany jest czarnym, pięciożyłowym przewodem zakończonym wtyczką EZ Connect, dzięki czemu wszystkie trzy śmigła można spiąć jednym kablem zarówno dla zasilania, jak i sygnału ARGB, co znacząco ogranicza plątaninę kabli wewnątrz obudowy i ułatwia schludny montaż.

Blok wodny

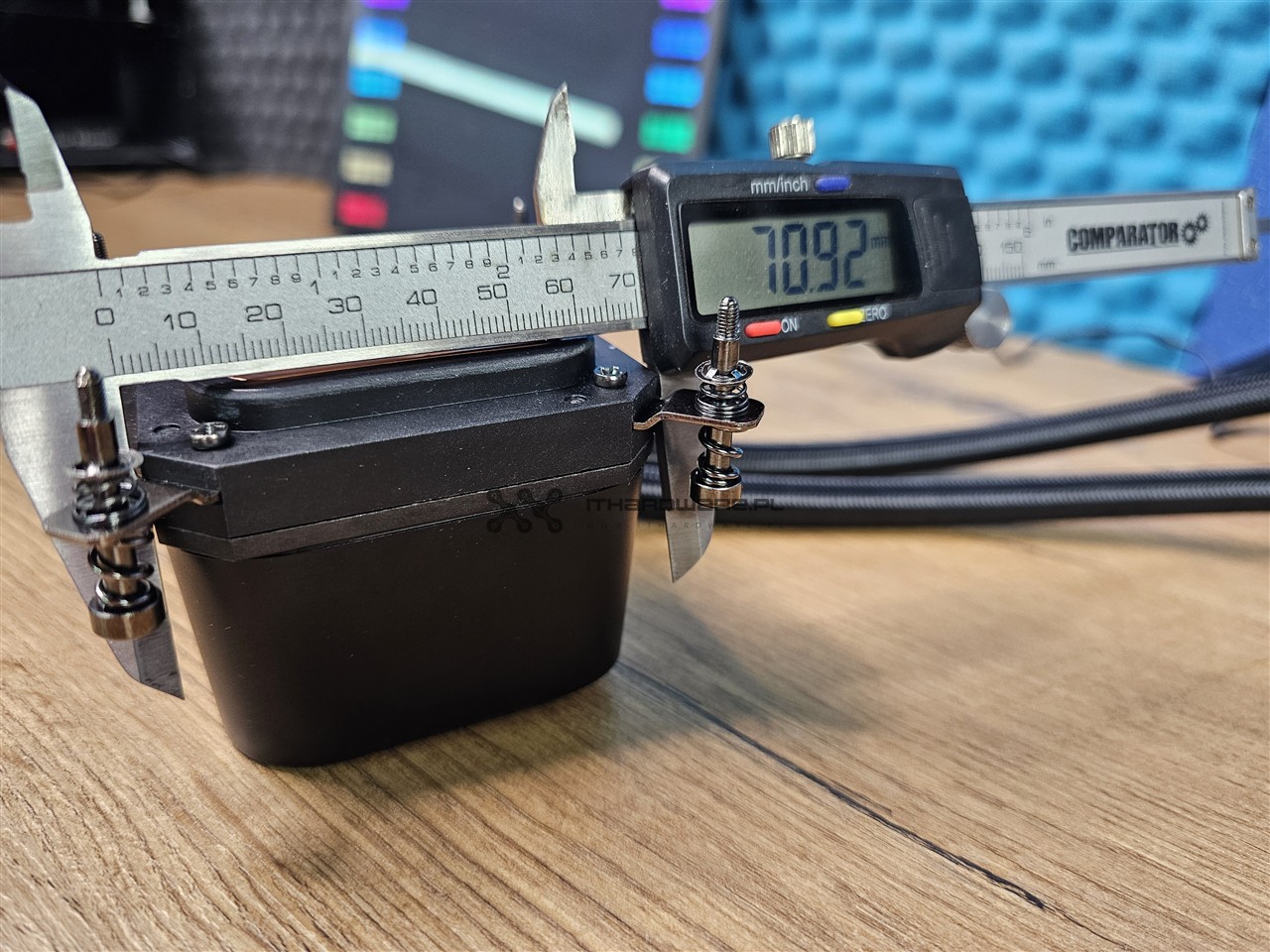

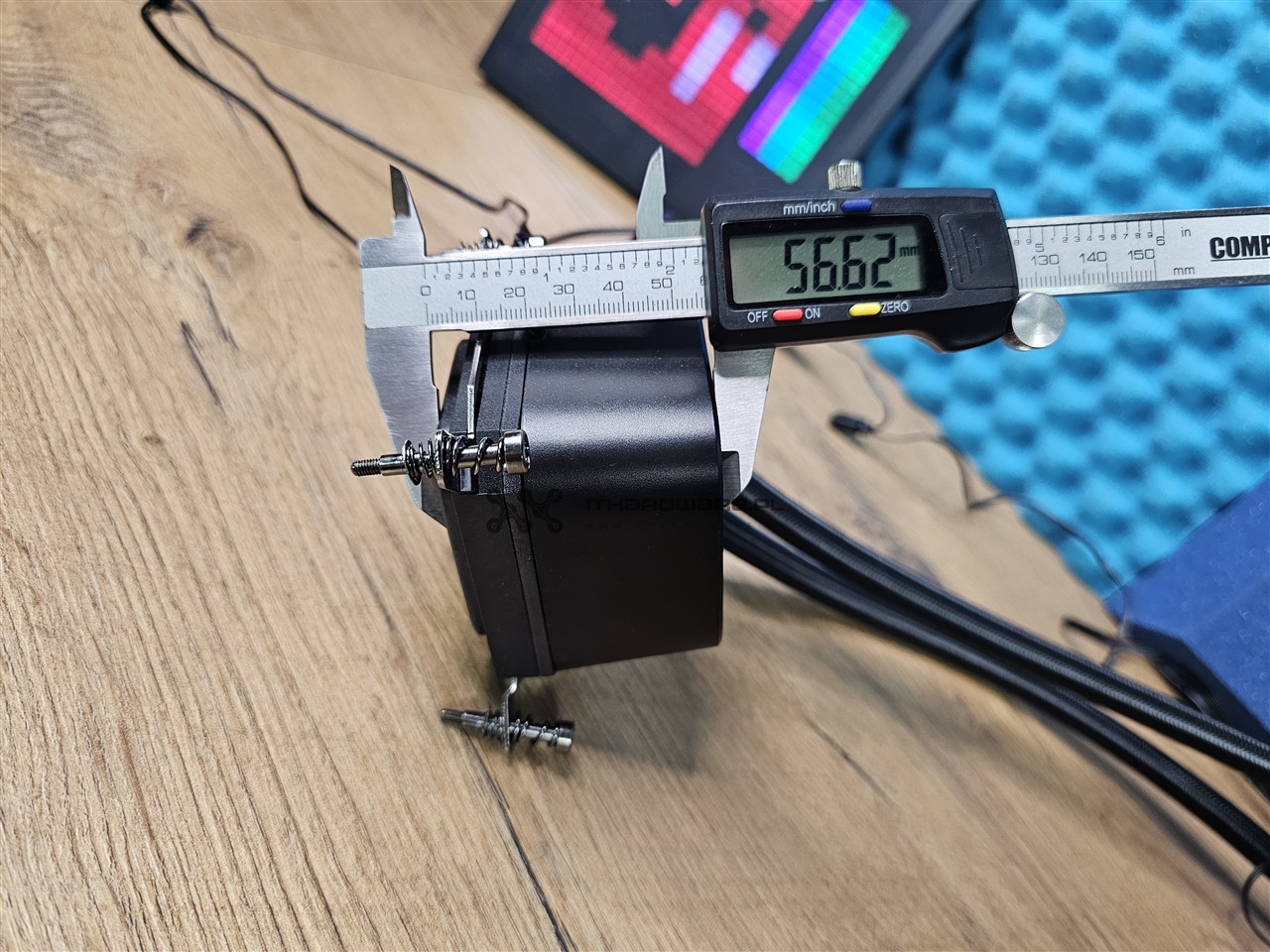

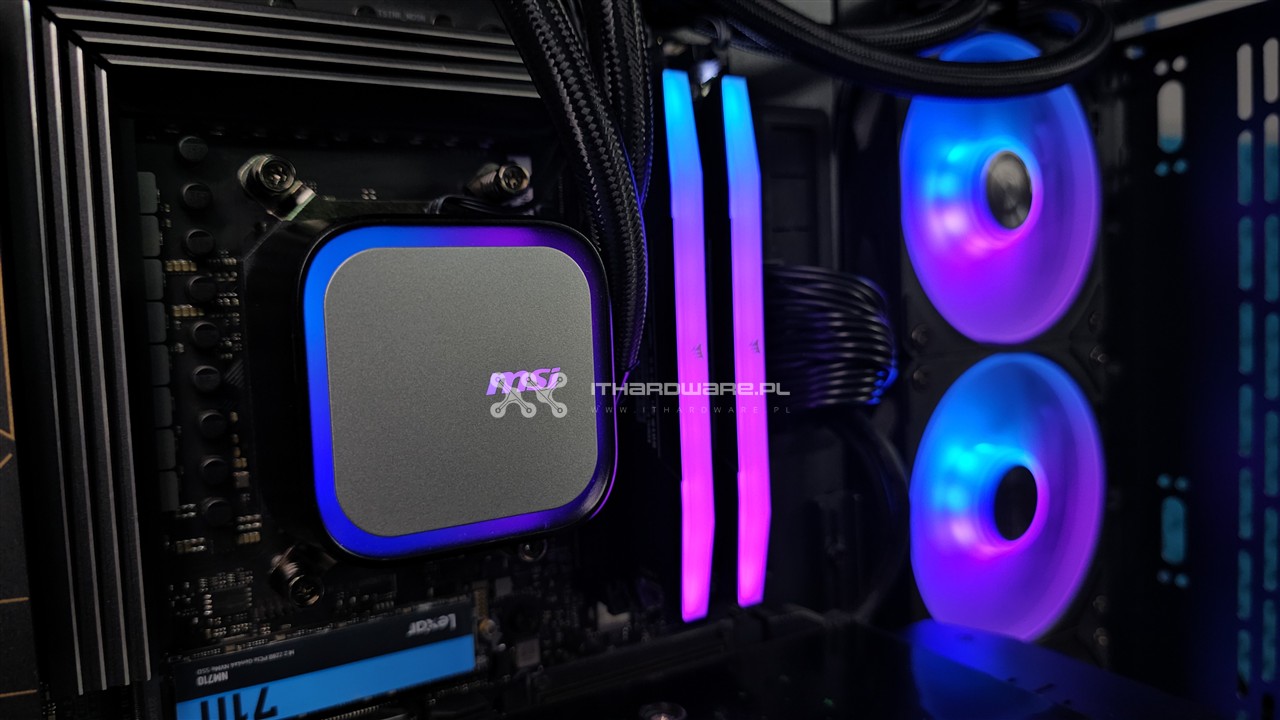

Blokopompka ma kwadratowy kształt z zaokrąglonymi rogami oraz zaokrąglonymi rowkiem wokoło krawędzi, który jest podświetlany diodami ARGB. Blok zdobi srebrny top, który możemy odpiąć i obracać w inną pozycję, miłym dodatkiem jest udostępniony rysunek topu, który możemy pobrać, zmodyfikować i wydrukować na drukarce 3D.

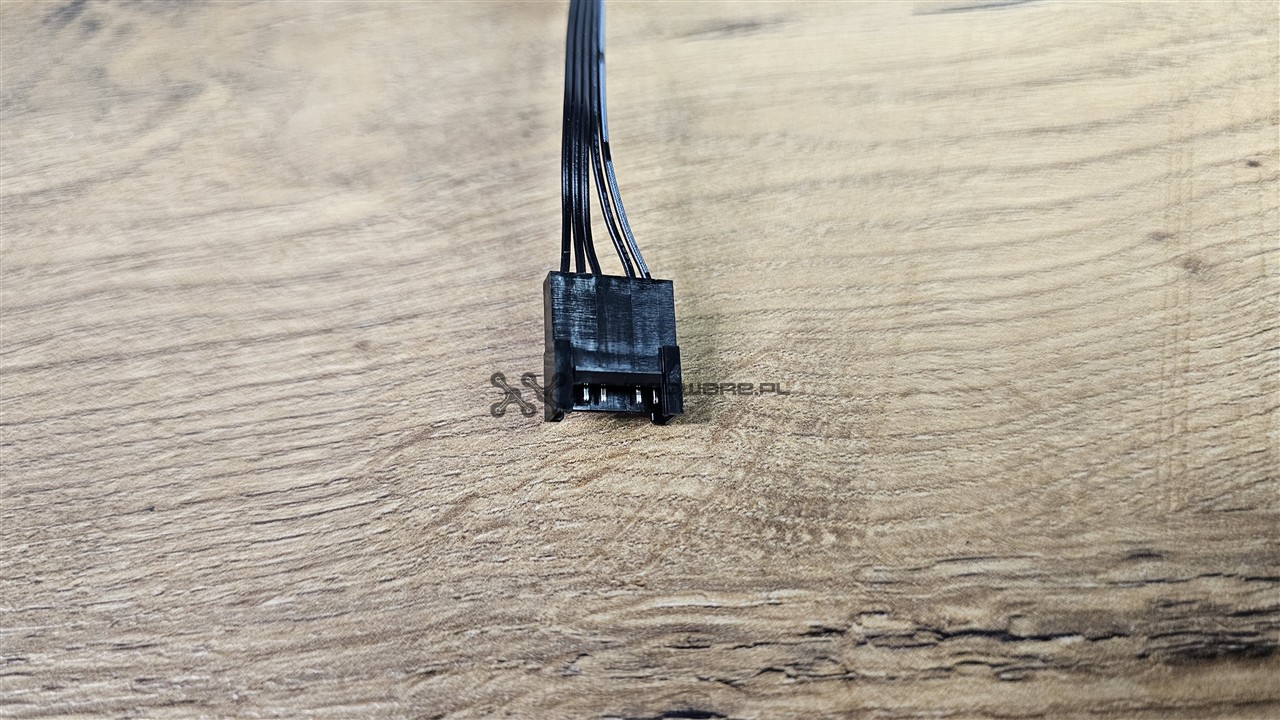

Pompa zasilana jest z 3-pinowego złącza i pracuje z prędkością do 3800 RPM, tak mamy możliwość regulacji pedkości obrotowej pompy, a sterowanie odbywa się napięciowo. Szkoda, że nie ma ograniczenia minimalnych obrotów pompy, co zabezpieczyłoby układ przed degradacją czy nawet uszkodzeniem pompy. Stopa bloku została wykonana z litej miedzi i nie posiada fabrycznego niklowania. Jej powierzchnia nie jest idealnie gładka ale dobrze dopasowana do różnych rodzajów IHS procesorów. Zmierzona średnica to około 49 mm x 43 mm – wystarczająco, by pokryć układy AM5 czy LGA 1700/1851 bez konieczności przesunięć montażowych. Węże osadzone są na ruchomych króćcach, co znacznie ułatwia montaż w ciasnych obudowach.

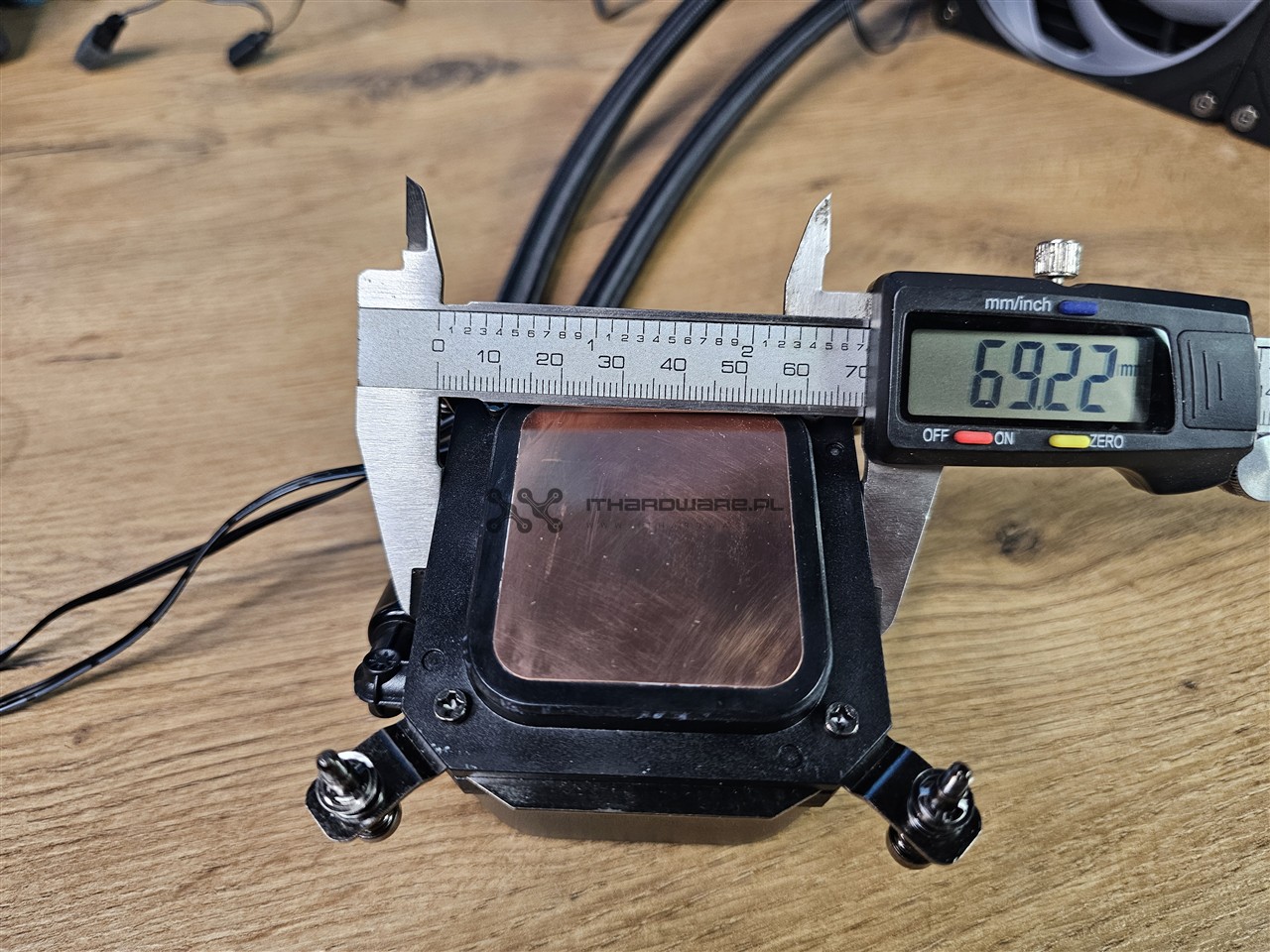

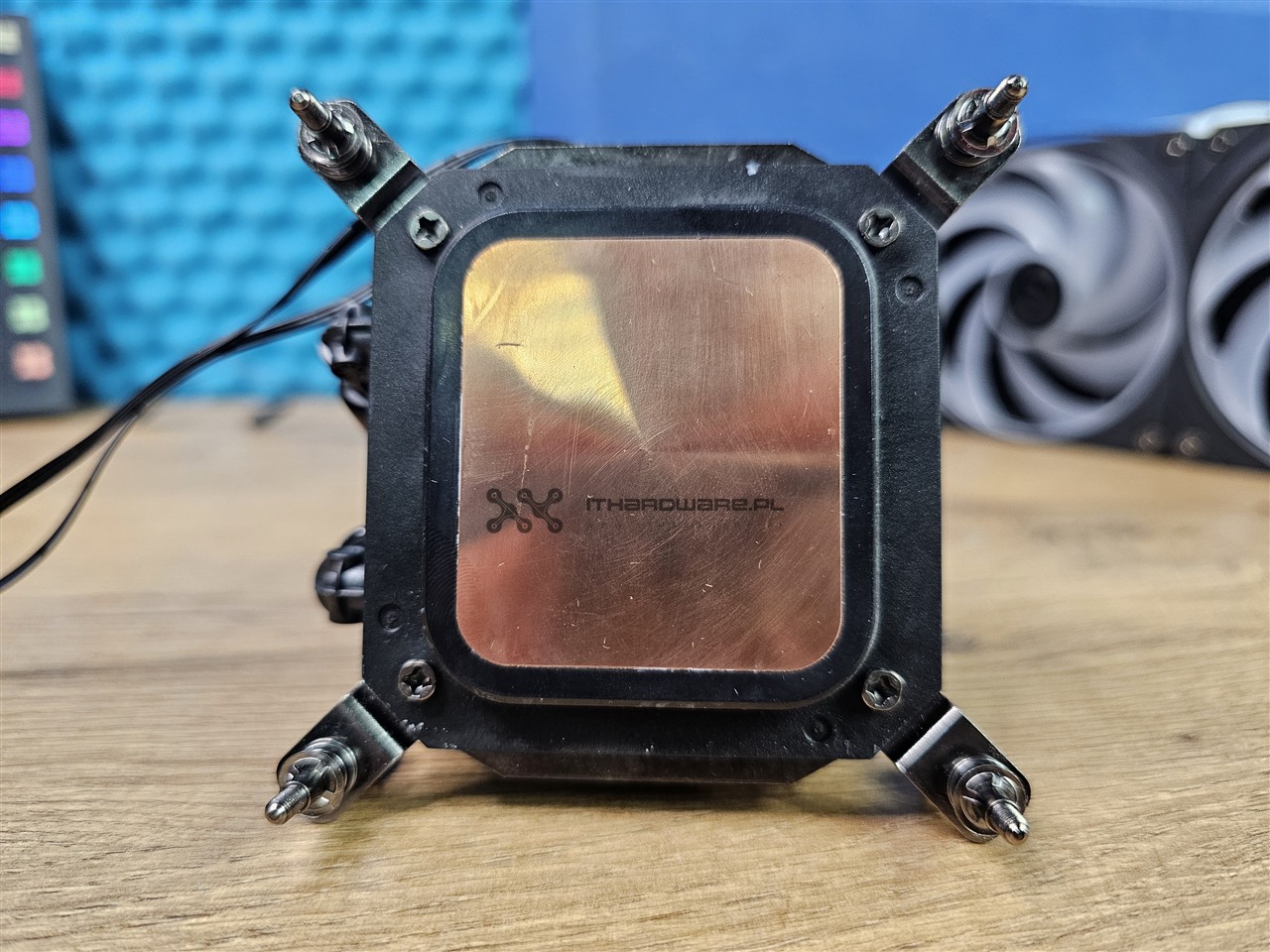

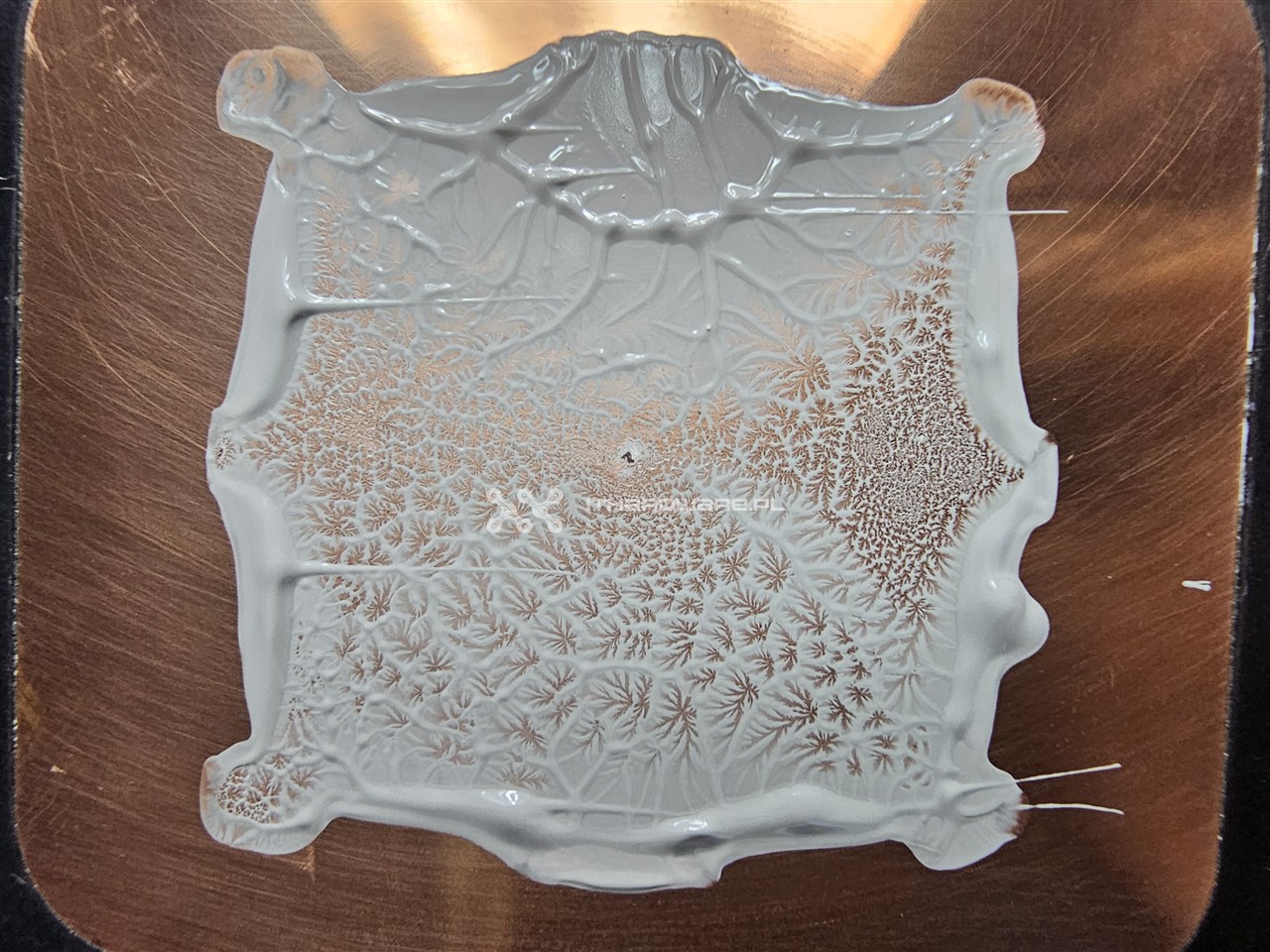

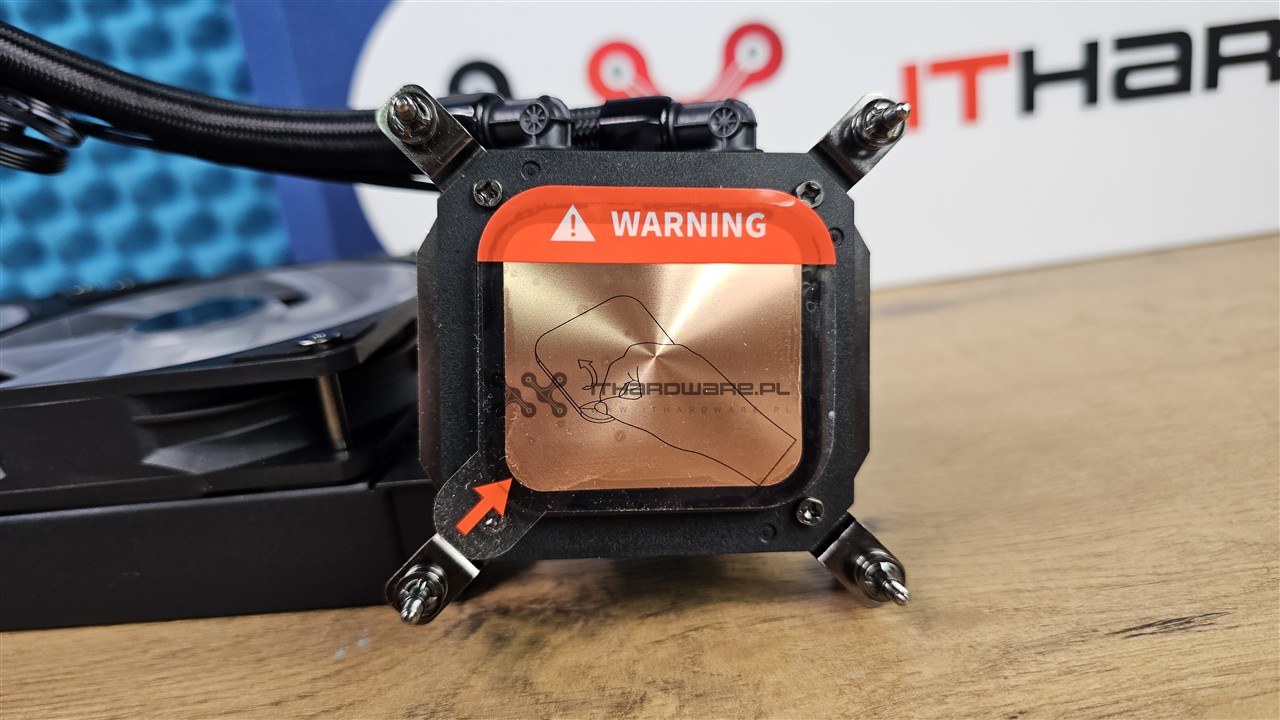

Zastosowano wypukłą zimną płytę, która gwarantuje docisk IHS-a do rdzenia krzemowego. Dodatkowo ma to przeciwdziałać powstawaniu poduszek powietrznych w materiale termoprzewodzącym. Jak widać po zdjęciu bloku z AMD Ryzen 9 7900X, pasta jest z każdej strony wypchnięta do krawędzi IHS-a.

Węże zastosowane w chłodzeniach MSI MAG CORELIQUID A13 360 mają długość 390 mm, co zapewnia dobrą kompatybilność z większością typowych obudów – zarówno w przypadku montażu chłodnicy na topie, jak i na froncie. Osadzone są w materiałowym czarnym oplocie o delikatnym połysku, który dobrze wpisuje się w stylistykę zestawu. Na szczególną uwagę zasługują solidne zagniatane zakończenia wykonane ze stali. Przy pompce węże osadzono na elementach ruchomych.

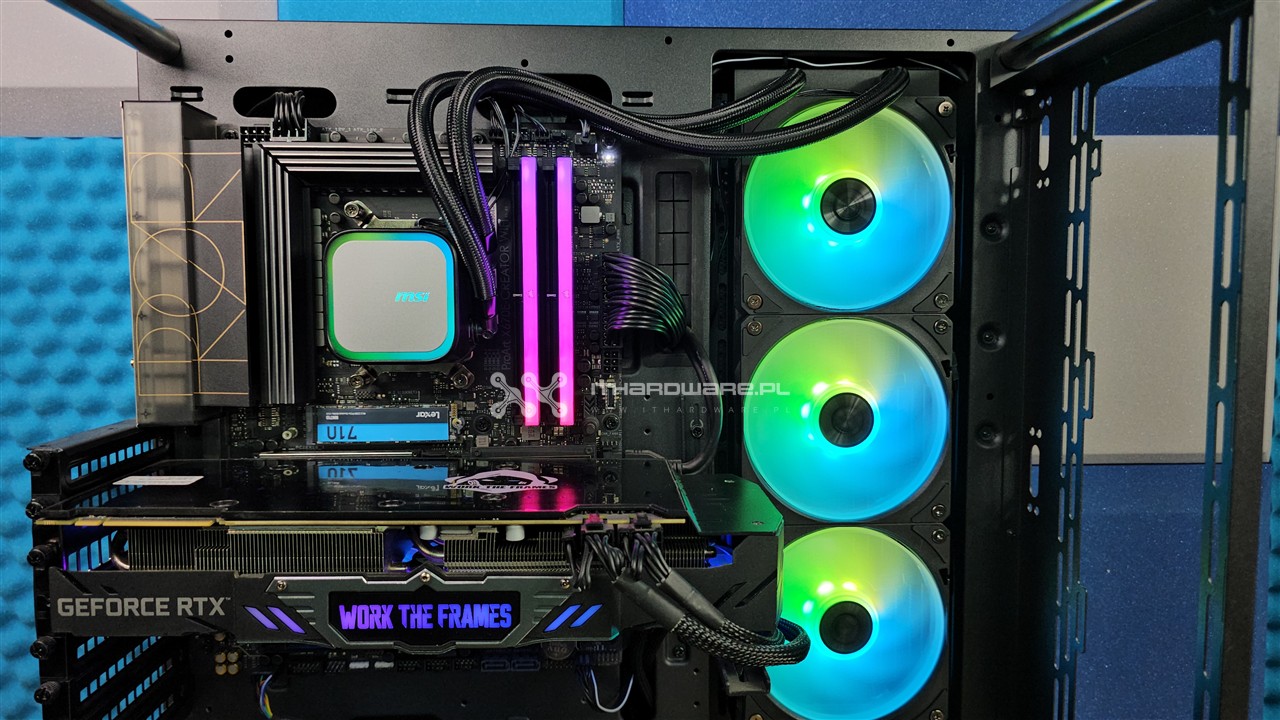

Montaż na platformach INTEL oraz AMD

Cały zestaw montażowy jest bardzo prosty i intuicyjny, w przypadku platformy Intela musimy zastosować backlate, który wykonano z tworzywa. Podstawki AMD AM4 i AM5 wykorzystują standardowy backplate dodawany z płytą główną, montaż równeiż jest bardzo łatwy.

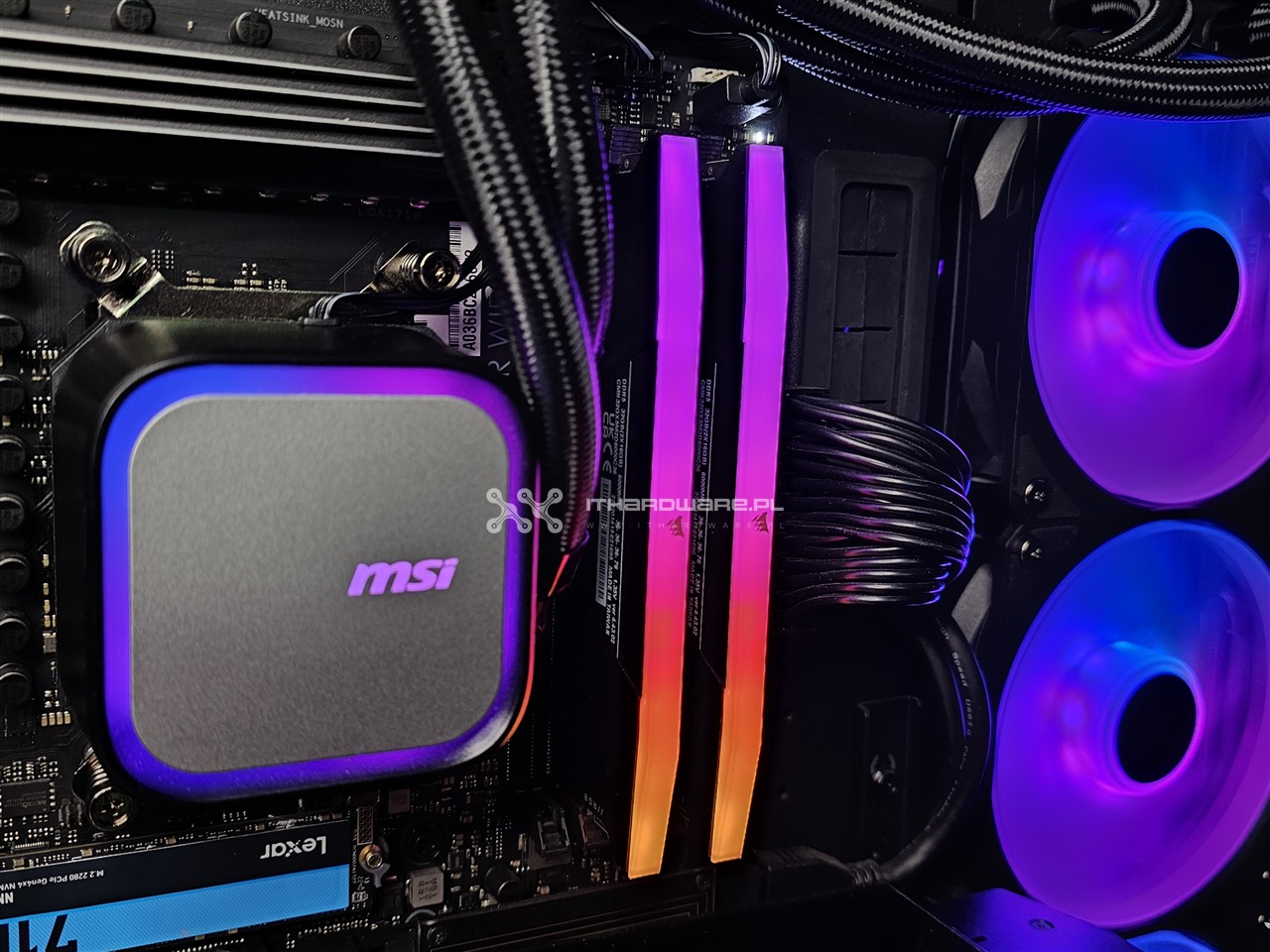

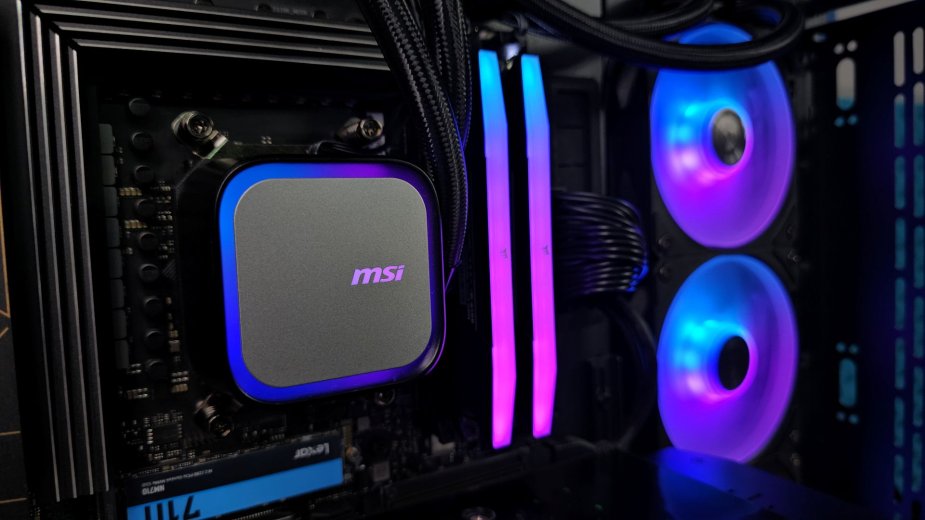

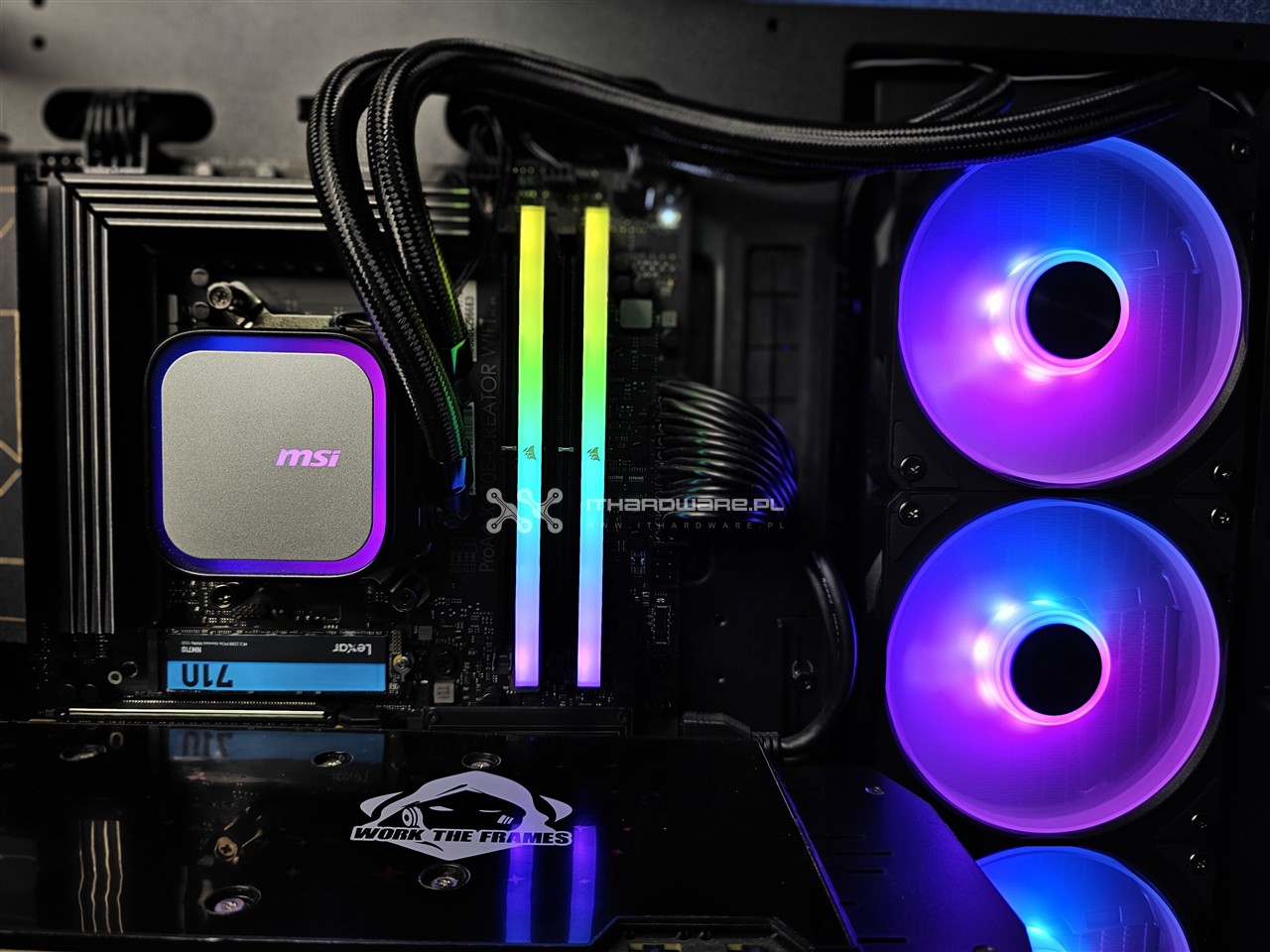

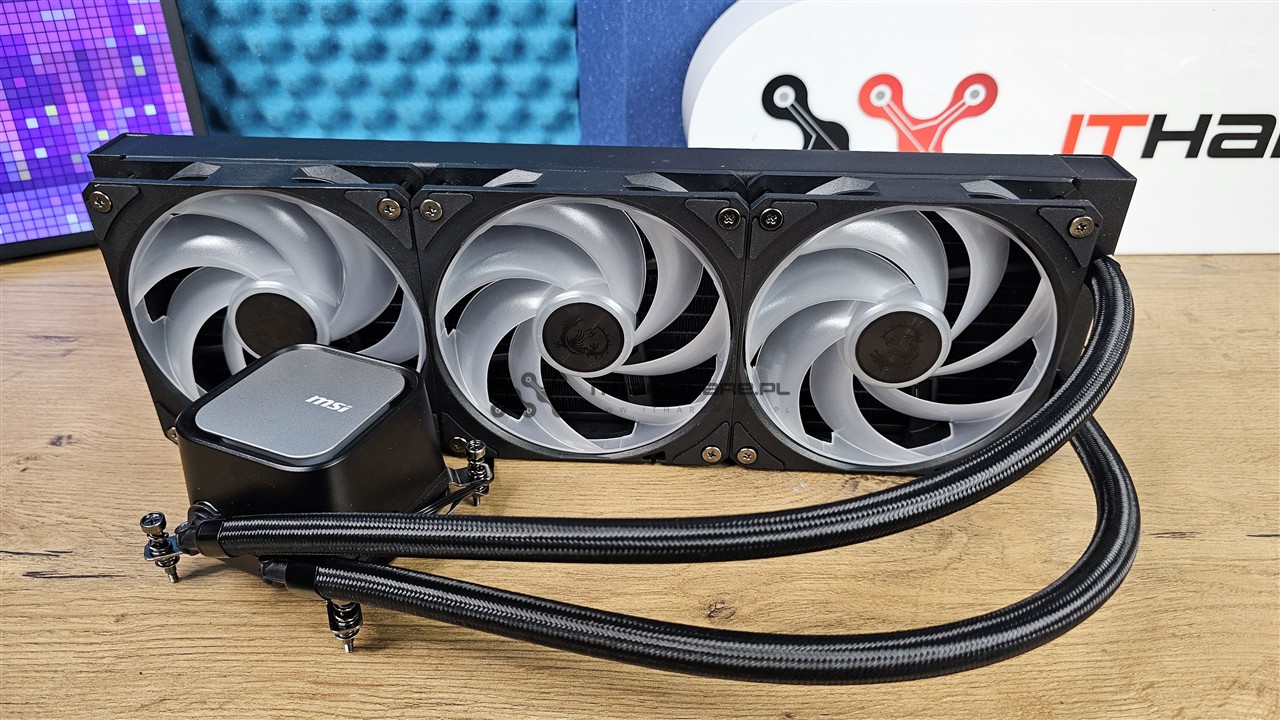

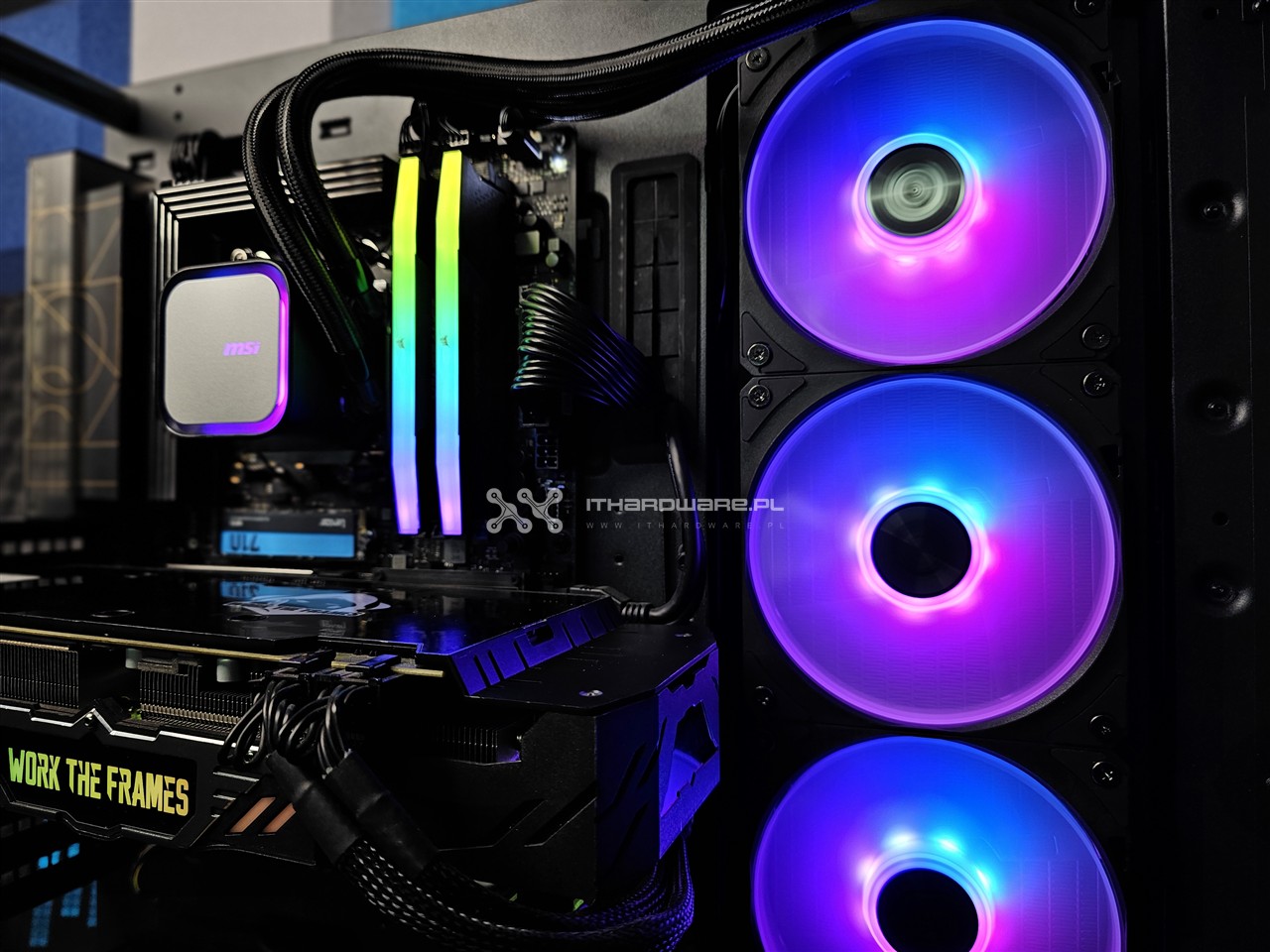

MSI MAG CORELIQUID A13 360 prezentuje się bardzo solidnie jak na produkt z tego segmentu cenowego, a gustowne podświetlenie blokopompki dodaje całości uroku.

Platformy testowe

Od początku 2024 roku przygotowaliśmy kilka zmian w platformach testowych oraz wdrożyliśmy kilka nowych testów, mamy nadzieję, że przypadną Wam do gustu. Główna zmiana to dodanie nowej platformy testowej AMD AM5 (zamiast wysłużonej już z procesorem Intel Core i9-9900K), na którą składa się bardzo wydajny procesor AMD Ryzen 9 7900X. Dla przetestowania możliwości najwydajniejszych zestawów chłodzenia, drugi procesor zostanie podkręcony aż do 5,3 GHz na wszystkich rdzeniach. Ponadto dodane zostały testy z wykorzystaniem oprogramowania Cinebench R23, które pokazują nie tylko wydajność układu chłodzenia procesora przy dławieniu termicznym do 85 st. C, ale również za ich pomocą sprawdzimy, na jakie maksymalne TDP danego procesora pozwala testowany układ chłodzenia.

Platforma testowa 1 - AMD:

• Procesor: AMD Ryzen 9 7900X
• Płyta główna: Asus ProArt X690E-Creator WIFI
• Pamięć RAM: DDR5 CORSAIR VENGEANCE RGB 2x16 GB 6000 MHz CL 36
• Karta graficzna: KFA2 RTX 2070 SUPER
• Dysk systemowy: Lexar NM710 2 TB
• Zasilacz: MSI MPG A1000G PCIE 5.0
• Pasta termoprzewodząca: Pactum PT2 nakładana na X

W samej metodologii również zaszły pewne zmiany. Dokonamy kilku pomiarów wydajności na procesorze podkręconym do 5,3 GHz i 5 GHz, gdzie wentylatory i ewentualnie pompa wody na chłodzeniu CPU zostały na sztywno ustawione na 100%, oraz dodatkowe testy mające na celu wskazanie maksymalnego TDP w benchmarku Cinebench R23 i taktowania rdzeni czy wynik punktowy w benchmarku CB23. Przy takich ustawieniach dokonamy pomiaru temperatur programem HWiNFO v7.14. Jako obciążenie procesora wykorzystamy także Prime95 i test Small FFT. Procesor będzie obciążony w 100%, a sam test potrwa 20 min, po których następuje 5 minut wychłodzenia oraz kolejny 20-minutowy test pomiarowy. Podawane wyniki to delta temperatury najcieplejszego rdzenia i temperatury otoczenia.

Test 38 dBA

Dodatkowo wprowadzony został test przy natężeniu dźwięku 38 dBA z odległości 40 cm. Polega on na ręcznym ustawieniu prędkości wentylatorów, by natężenie ciśnienia akustycznego z odległości 40 cm wynosiło dokładnie 38 dBA. W tym teście procesor ustawiony jest na 5 GHz, przy napięciu rdzeni 1,15 V. Pompa cieczy w przypadku AiO zawsze pracuje na 100% obrotów.

Platforma testowa 2 - Intel:

• Procesor: Intel i5-12600K
• Płyta główna: Gigabyte Z690 UD
• Pamięć RAM: DDR4 HIKSEMI U100 WAVE 2x16 GB 3600 MHz CL 18
• Karta graficzna: KFA2 RTX 2070 SUPER
• Dysk systemowy: Lexar NM710 2 TB
• Zasilacz: MSI MPG A1000G PCIE 5.0
• Pasta termoprzewodząca: Pactum PT2 nakładana na X

Procesor Intel i5-12600K został podkręcony do 4,8 GHz (rdzenie P-core), przy napięciu rdzeni 1,2 V (rdzenie E-core pracują z domyślnym traktowaniem). Wentylatory i ewentualnie pompa wody na chłodzeniu CPU zostały na sztywno ustawione na 100%. Przy takich ustawieniach dokonamy pomiaru temperatur programem HWiNFO v7.14. Jako obciążenie procesora wykorzystamy tym razem Prime95 i test Small FFT. Procesor będzie obciążony w 100%, a sam test potrwa 20 min, po których następuje 5 minut wychłodzenia oraz kolejny 20-minutowy test pomiarowy. Podawane wyniki to delta temperatury najcieplejszego rdzenia i temperatury otoczenia.

Test 38 dBA

Dodatkowo wprowadziliśmy test przy natężeniu dźwięku 38 dBA z odległości 40 cm. Polega on na ręcznym ustawieniu prędkości wentylatorów, by natężenie ciśnienia akustycznego z odległości 40 cm wynosiło dokładnie 38 dBA. W tym teście procesor ustawiony jest na 4,8 GHz przy 1,2 V.

Pomiary natężenia dźwięku:

- podczas testu temperatur, w momencie pełnego obciążenia,

- w trybie spoczynku, na 30% prędkości obrotowej w trybie PWM lub 3,6 V przy sterowaniu DC.

Testy głośności przeprowadzamy decybelomierzem Voltcraft SL200. Minimalny poziom, jaki zmierzyliśmy w pomieszczeniu testowym, to 31,9 dBA. Dlatego też, jeśli na wykresie głośności widzicie 31,9 dBA, oznacza to, że cooler był niesłyszalny.

Wydajność AMD Ryzen 9 7900X

Testy wydajności zostały przeprowadzone w obudowie typu benchtable i pomieszczeniu o temperaturze 22-25 stopni Celsjusza. Metodologia testów opisana została wcześniej.

Na wykresach podane są osiągane podczas testów prędkości obrotowe wentylatorów, ewentualnie pomp cieczy chłodzącej. Procesor ma ustawione dławienie termiczne po przekroczeniu temperatury 85 st. C, wynik na wykresach z temperaturą 85 st. C oznacza throttling.

Przy maksymalnych obrotach wentylatorów MSI MAG CORELIQUID A13 360 ARGB nie poradziło sobie ze schłodzeniem Ryzena 9 7900X podkręconego do 5,3 GHz.

Wydajność Intel Core i5 12600K

Testy wydajności zostały przeprowadzone w obudowie typu benchtable i pomieszczeniu o temperaturze 22-25 stopni Celsjusza.

Na wykresach podane są osiągane prędkości obrotowe wentylatorów, ewentualnie pomp cieczy chłodzącej.

W przypadku Intel Core i5-12600K MSI MAG CORELIQUID A13 360 ARGB wypada bardzo dobrze, zajmując miejsca nawet nad wyższymi modelami MSI z radiatorem 360 mm.

Wydajność przy 38 dBA

Wprowadzony został test przy natężeniu dźwięku 38 dBA, mierzony z odległości 40 cm. Polega on na ręcznym ustawieniu prędkości wentylatorów, by natężenie ciśnienia akustycznego z odległości 40 cm wynosiło dokładnie 38 dBA.

Sprzęt w tym teście pracował z obrotami:

• wentylatory 41% PWM - 1260 RPM,
• pompa 70% PWM - 3033 RPM.

Testy w Cinebench 23

Maksymalne TDP oraz taktowanie

MSI MAG CORELIQUID A13 360 ARGB nie ogranicza procesora, mamy maksymalne TDP procesora Ryzen 9 7900X na poziomie 191,2 W i całkiem rozsądne zegary rdzeniowe.

Pomiar ciśnienia akustycznego

Pomiar ciśnienia akustycznego (popularny hałas) dokonywany był za pomocą decybelomierza, który ustawiono prostopadle do rotora w odległości 40 cm. Jako urządzenie pomiarowe posłużył Voltcraft SL-200, a te z kolei wykonywano w porach nocnych celem wykluczenia czynników zewnętrznych (ruch uliczny, dzieci itp.). Tło pomiaru w pomieszczeniu testowym wynosiło 31,9 dBA, natomiast temperatura otoczenia wahała się w zakresie 22-25 stopni Celsjusza. Czas pomiaru wynosił minimum 120 sekund lub do momentu ustabilizowania się wyniku, a zapisywane były tylko najwyższe zarejestrowane wartości. Zanim przejdę do testów, zapoznajcie się z poniższym zestawianiem:

• 10 dBA - normalne oddychanie/szelest liści,
• 20 dBA - szept,
• 30 dBA - ciche pomieszczenie w domu,
• 40 dBA - lodówka,
• 50 dBA - normalna rozmowa,
• 60 dBA - śmiech,
• 70 dBA - odkurzacz lub suszarka do włosów,
• 80 dBA - głośna muzyka/duży ruch miejski.

Należy mieć na uwadze, że własne ustawienia krzywych wentylatorów pozwolą większości coolerów uzyskać wyższą kulturę pracy.

MSI MAG CORELIQUID A13 360 ARGB to słyszalny układ chłodzenia gdy pracuje na pełnej wydajności, ale hałas nie jest drażniący. W spoczynku, po obniżeniu obrotów wentylatorów do 30% sygnału PWM i pompa 100% PWM, zanotowałem 34,5 dBA, głównie z uwagi na wyższą głośność pompy cieczy przy 100% sygnały PWM po obniżeniu . Obniżenie do 20% sterowanie wentylatorami, czyli 905 RPM i pompy cieczy poniżej ok. 1800 RPM pozwala jednak na bezgłośną pracę chłodzenia z wynikiem 33 dBA, co w przypadku AiO jest dobrym rezultatem.

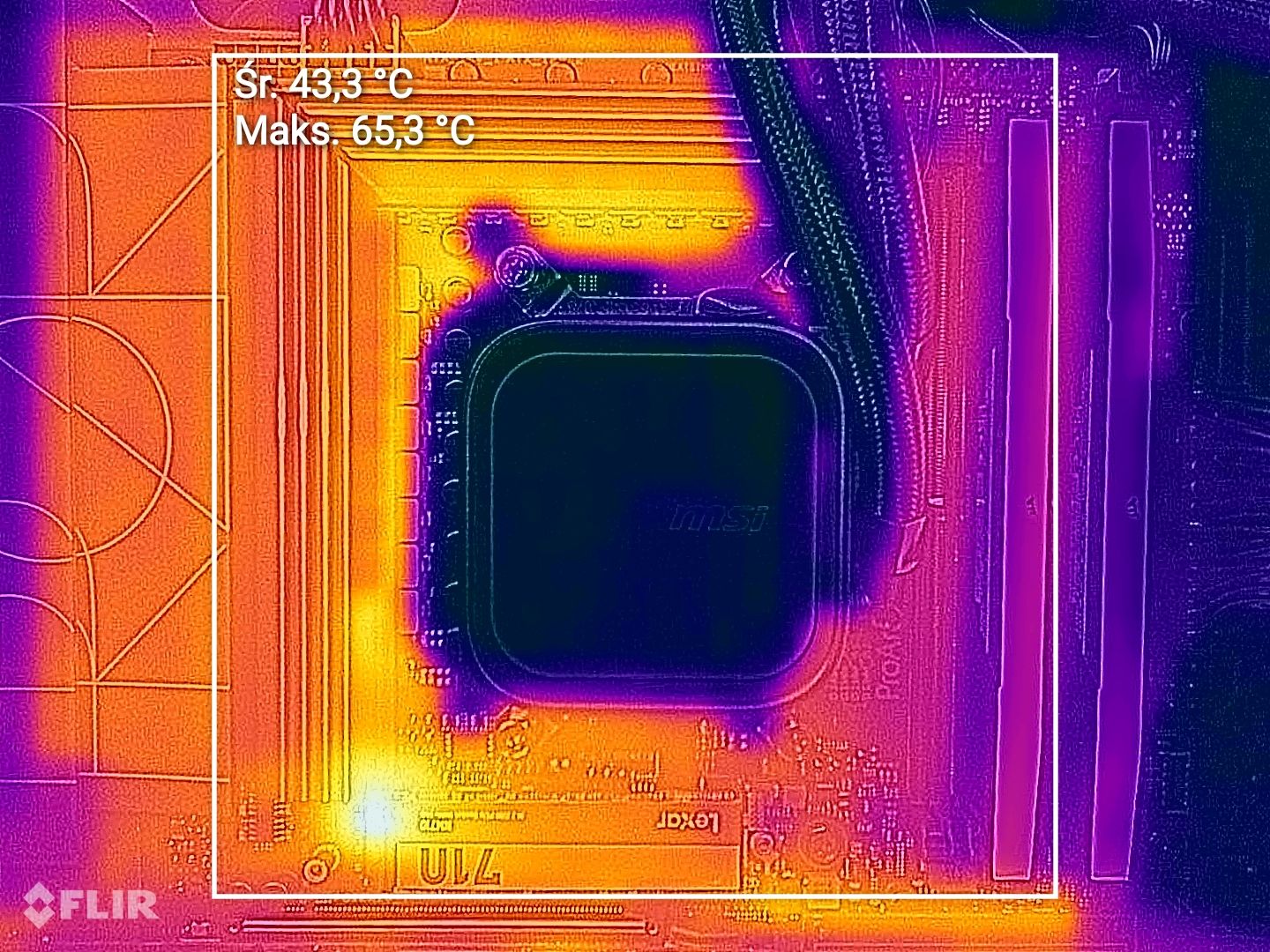

Analiza termowizyjna kamerą FLIR

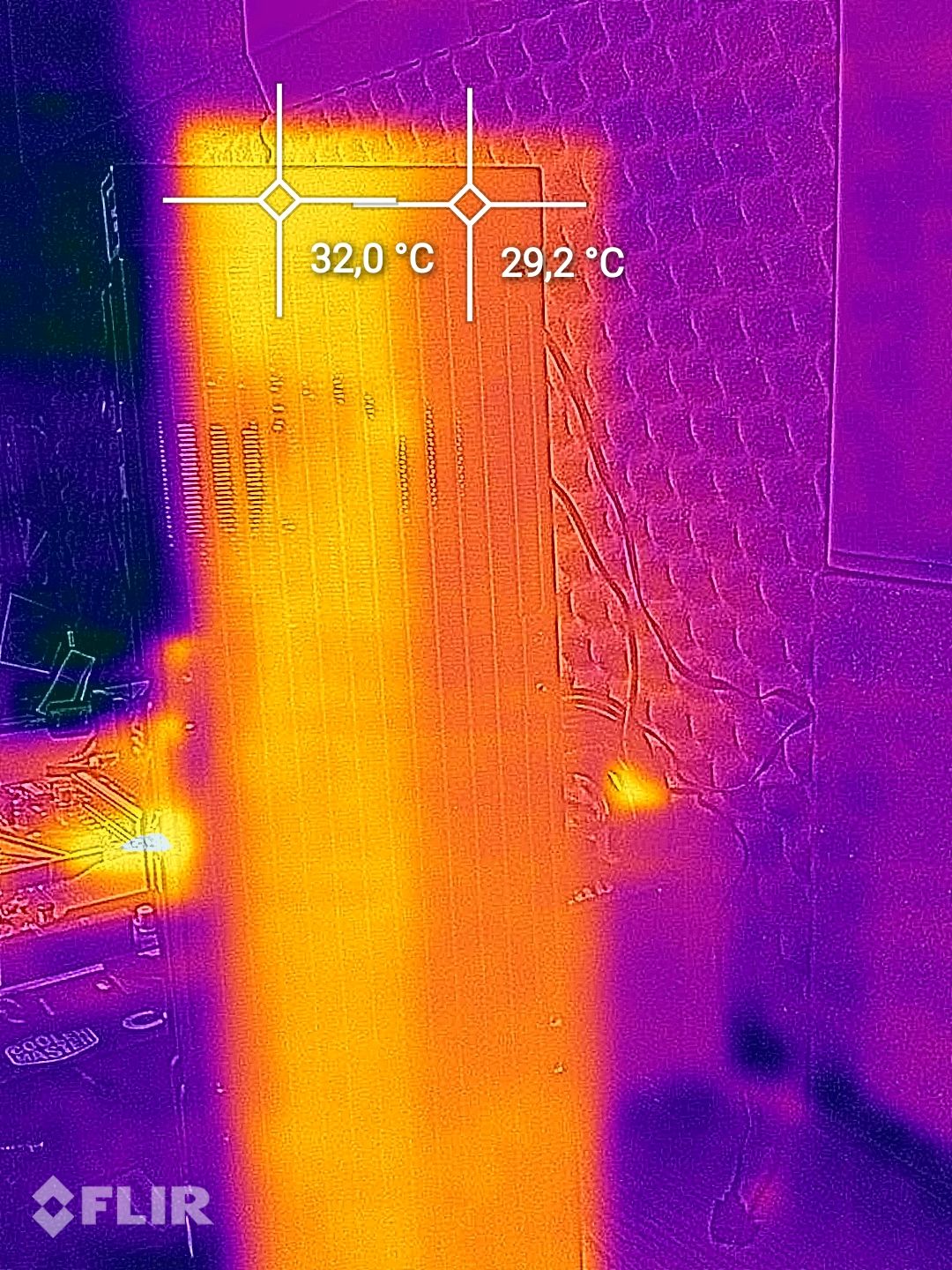

Wykonałem kilka zdjęć kamerą termowizyjną FLIR LEPTON, która jest zainstalowana w telefonie uleFone Armor 9. Kamera termowizyjna pozwala na badanie wielu punktów jednocześnie, wykorzystując wiele różnych filtrów.

Węże obciążenie 100% - Ryzen 9 7900X @ 5,3 GHz

Sekcja zasilania obciążenie 100% - Ryzen 9 7900X @ 5,3 GHz



MSI MAG CORELIQUID A13 360 ARGB - ocena i opinia

MSI MAG CORELIQUID A13 360 ARGB to ciekawa alternatywa dla mniej znanych marek i chińskich konstrukcji zalewających segment AiO do 400 zł. W zamian za minimalnie wyższą lub nawet taką samą cenę dostajemy dopracowany zestaw z gwarancją marki, przyzwoitą wydajność i sensowną kulturę pracy. Solidne wyposażenie, przez pełne ARGB, aż po fabrycznie zamontowane wentylatory na radiatorze upraszczjąc proces montażu – sprawia, że mamy tu wszystko, czego oczekujemy od markowego chłodzenia AiO. Jak na ten budżet, MSI przygotowało mocnego gracza. Na plus warto również dodać kompatybilność z najnowszymi podstawkami Intela i AMD (starsze podstawki Intel nie są wspierane, ale za to produkt jest tańszy). Chłodzenie dobrze radzi sobie z procesorami średniego i wyższego segmentu – szczególnie pozytywnie zaskakuje na platformie Intel, gdzie wypada ponadprzeciętnie w swojej klasie. Wyniki przy 38 dBA są konkurencyjne, a przy niższych obrotach zestaw potrafi być praktycznie niesłyszalnym chłodzeniem.

Nie zabrakło jednak kilku wad. Wentylatory potrafią być słyszalne przy pełnym obciążeniu, a pompa generuje wyraźny szum na 100% prędkości obrotowej. Na szczęście mamy możliwość regulacji jej obrotów, co pozwala znacząco ograniczyć hałas w spoczynku i przy niższym obciążeniu – w takich warunkach zestaw potrafi być praktycznie bezgłośny. Minusem jest jednak brak zabezpieczenia przed całkowitym zatrzymaniem pompy – drobny detal, który może mieć znaczenie przy awarii lub błędnej konfiguracji. Do tego dochodzi brak offsetu montażowego dla platformy AM5, co ogranicza potencjał chłodzenia z gorętszymi CPU. Przy mocno podkręconym 7900X radiator 360 mm nie wystarczył, by uniknąć throttlingu – trzeba więc realnie oceniać możliwości tego modelu lub skupienie się na wydajniejszych modelach jak MSI MEG CORELIQUID S360.

MSI udowadnia, że markowe nie musi znaczyć drogie – a budżetowe nie musi znaczyć byle jakie.

CORELIQUID A13 360 ARGB to dopracowana i uczciwa konstrukcja dla użytkowników szukających balansu między estetyką, jakością wykonania i wydajnością. Szczególnie dobrze odnajduje się na platformach Intel, ale także na AMD może być rozsądnym wyborem (szczególnie platforma AM4) – o ile nie celujemy w maksymalny OC. Za około 359–399 zł otrzymujemy zestaw z dużym potencjałem i niewielką liczbą kompromisów. Ocena końcowa: 7,5/10, z wyróżnieniem „opłacalność” – MSI pokazuje, że da się zrobić solidne AiO bez dopłat za logo, a jednocześnie nie iść na łatwiznę w kluczowych elementach.

CORELIQUID A13 360 ARGB  - Ocena

CORELIQUID A13 360 ARGB - opinia

 CORELIQUID A13 360 ARGB - zalety:

• Bardzo dobra wydajność chłodzenia, szczególnie na platformie Intel
• Dobra jakość wykonania
• Wentylatory zamontowane na radiatorze po wyjęciu z pudełka
• Wentylatory z podświetlaniem ARGB oraz łożyskiem karabinkowym
• Regulacja prędkości wentylatorów sygnałem PWM
• Płynna regulacja prędkości pompy cieczy
• Kompaktowy i estetyczny wygląd
• Blokopompka z podświetlaniem ARGB i  obracanym topem
• Ruchome końcówki węży, ułatwiające montaż
• Kompatybilność z nowymi podstawkami Intel i AMD
• Możliwość uzupełnienia cieczy
• 3-letnia gwarancja
• Atrakcyjna cena

 CORELIQUID A13 360 ARGB - wady:

• Wydajność po obniżeniu obrotów, szczególnie platforma AM5
• Brak offsetu montażowego dla AM5
• Słyszalna praca przy maksymalnej wydajności

Cena na dzień publikacji: od 359 zł (kup w x-kom)

Gwarancja: 3 lata
