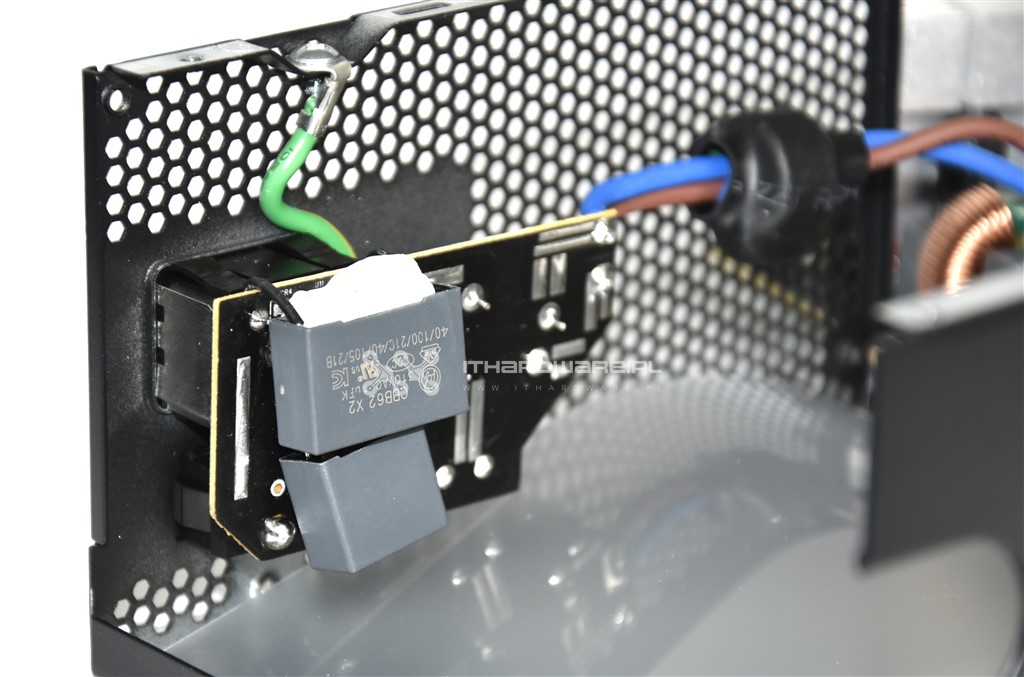

Etap filtrowania zaczyna się na wtyku AC, gdzie na dodatkowym laminacie znajdziemy dwa kondensatory ceramiczne typu Y oraz dwa X, cewkę oraz bezpiecznik rurkowy. Dodatkowo mamy dławik przeciwzakłóceniowy na przewodach.

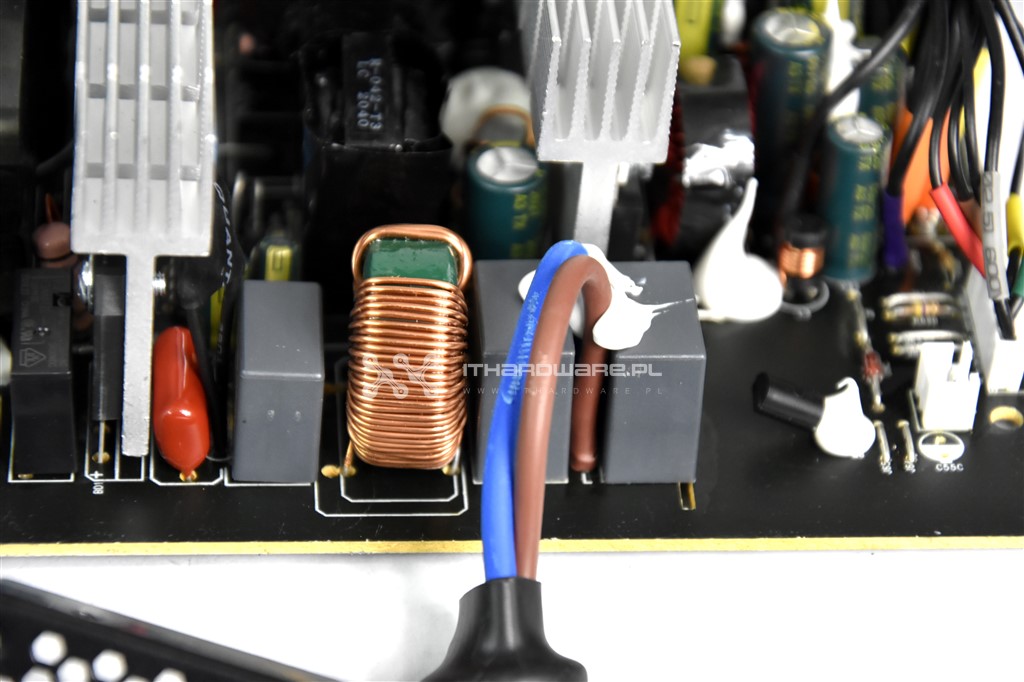

Ciąg dalszy filtrowania znajduje się na głównym laminacie:

• jedna cewka z rdzeniem ferrytowym,

• trzy kondensatory poliestrowo-metalizowany typu X (szare),

• dwa kondensatory ceramiczne typu Y (niebieskie dyskowe przy lewej krawędzi laminatu),

• warystor.

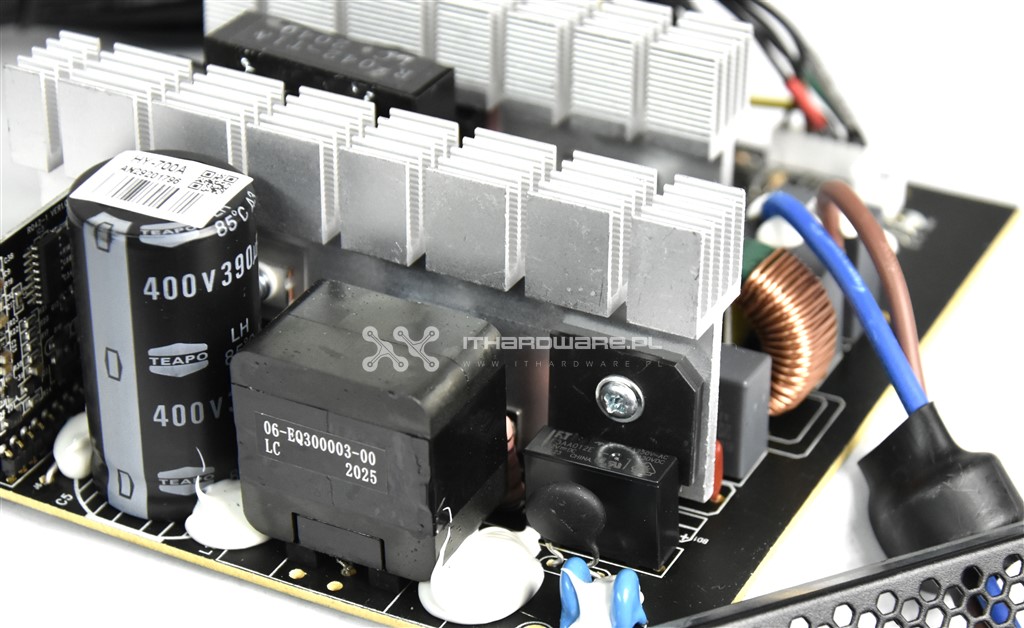

Etap filtracji napięcia wejściowego jest bardzo dobry, cztery kondensatory X to rzadkość nawet w droższych konstrukcjach. Za filtrem EMI znajduje się aluminiowy radiator strony pierwotnej, do którego przylega jeden mostek prostowniczy (niestety nie było możliwości odczytania oznaczeń). Za mostkiem prostowniczym mamy termistor oraz przekaźnik (czarny) odpowiadający za zabezpieczenie przed dużymi prądami rozruchowymi.

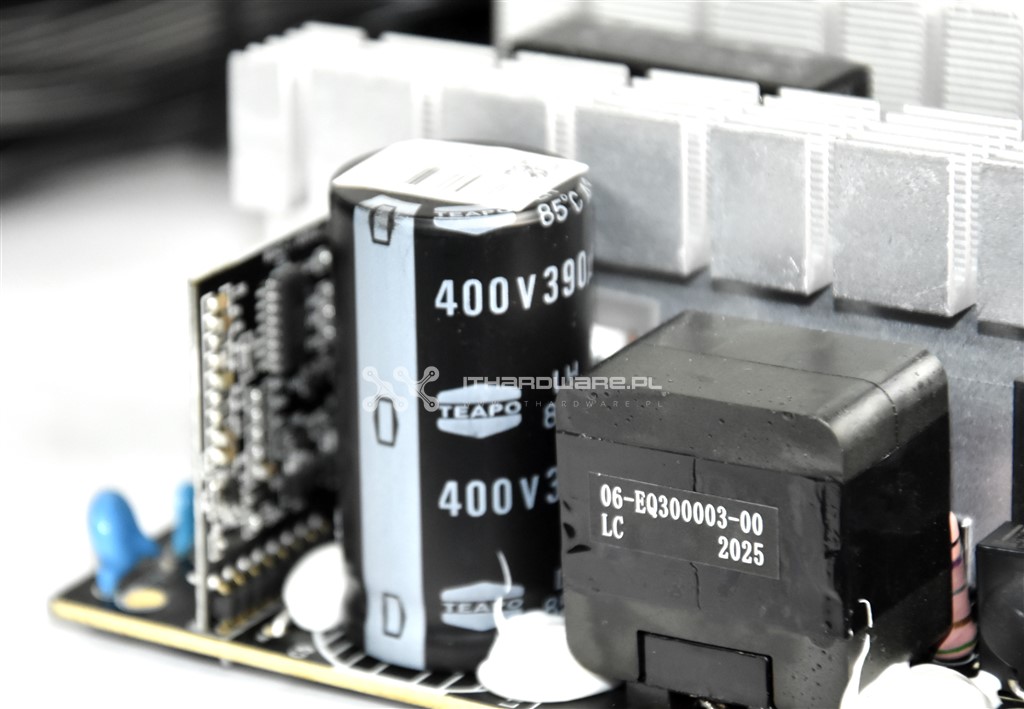

W układzie APFC umiesz­czo­no je­den kon­den­sa­tor mar­ki Te­apo se­rii LH o po­jem­no­ści 390 µF oraz na­pię­ciu 400 V, który certyfikowany jest do pracy przy maksymalnej temperaturze 85 °C, natomiast jego żywotność wynosi 2000 godzin.

W sekcji APFC znajdziemy tylko jeden tranzystor SI28S60F, nie znalazłem specyfikacji, ale po oznaczeniach powinien on dostarczyć do 28 A w trybie ciągłym przy temperaturze 25 °C, do tego mamy 15-amperową diodę  BYC15.

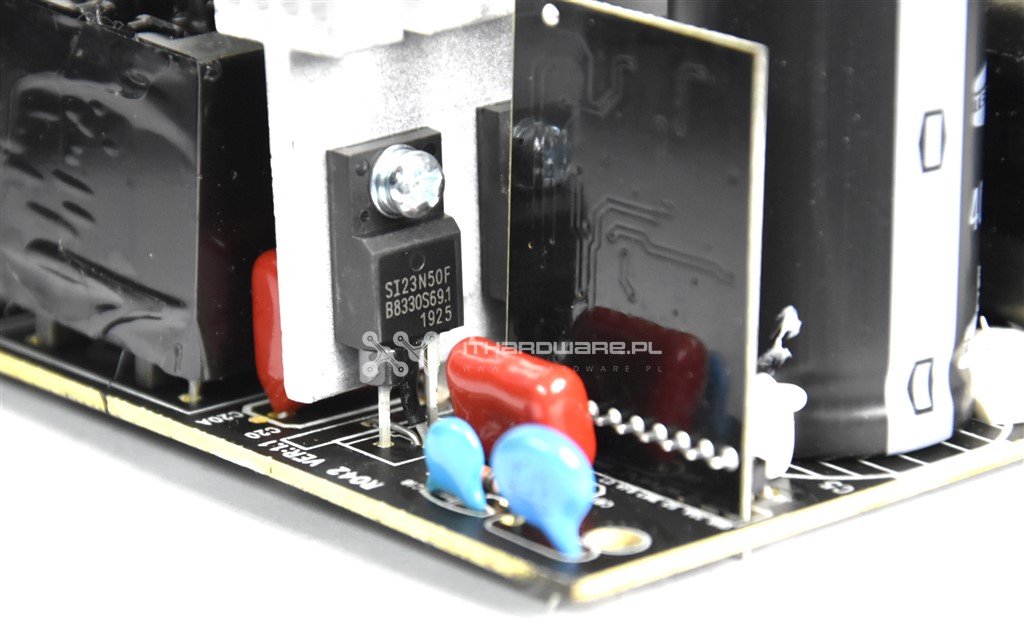

Za przełączanie odpowiadają kolejne dwa tranzystory SI Trend SI23N50F w topologii półmostu - "half bridge". Są one w stanie dostarczyć 23 A każdy, w trybie ciągłym przy temperaturze 25 °C, i charakteryzują się parametrem RDS(on) na poziomie 210 mΩ.

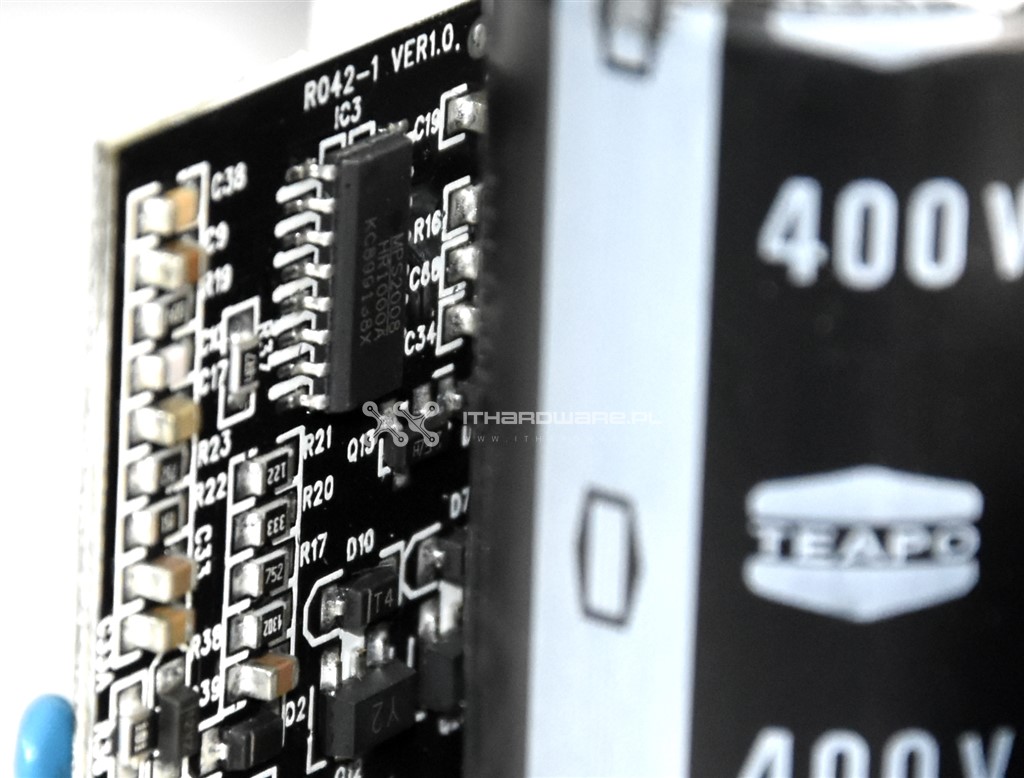

Za kon­den­sa­to­rem PFC umiesz­czo­no nie­wiel­ki la­mi­nat, na któ­rym zna­lazł się układ MPS HR1000A - jest to kontroler re­zo­nan­so­wy Half-Brid­ge (półmostu).

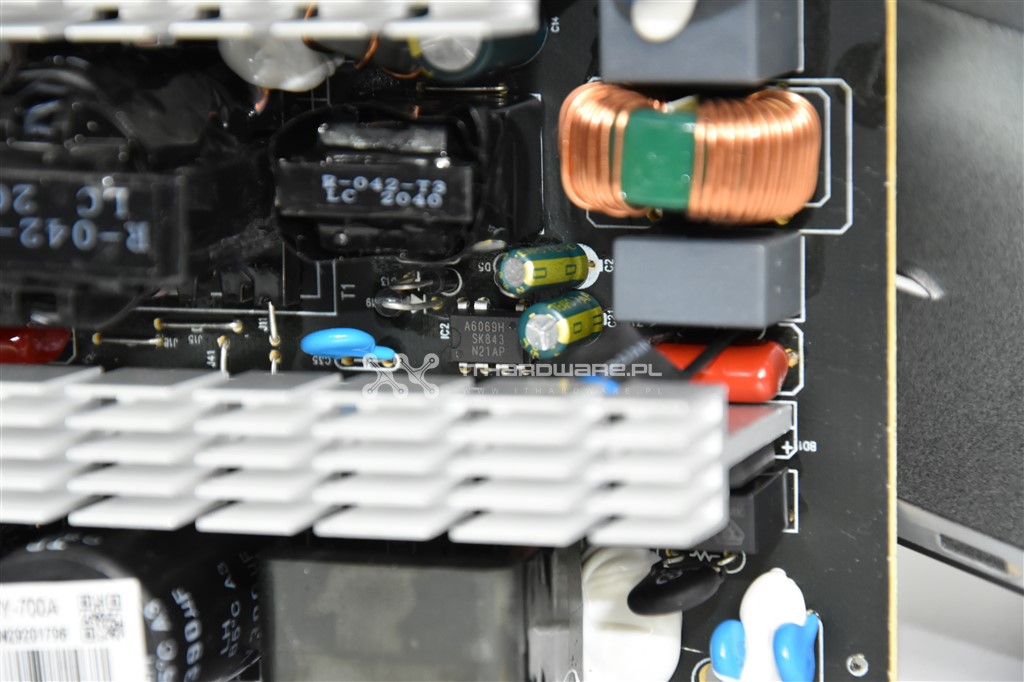

Między radiatorem APFC a radiatorem sekcji kluczowania znajduje się kon­tro­ler PWM SanKen STR-A6069H. Do­dat­ko­wo po­sia­da on ochronę przed przepięciami i za­bez­pie­cze­nia OVP oraz OLP (OPP) czy też funkcję łagodnego startu.
