Seasonic A12-700 - Strona wtórna

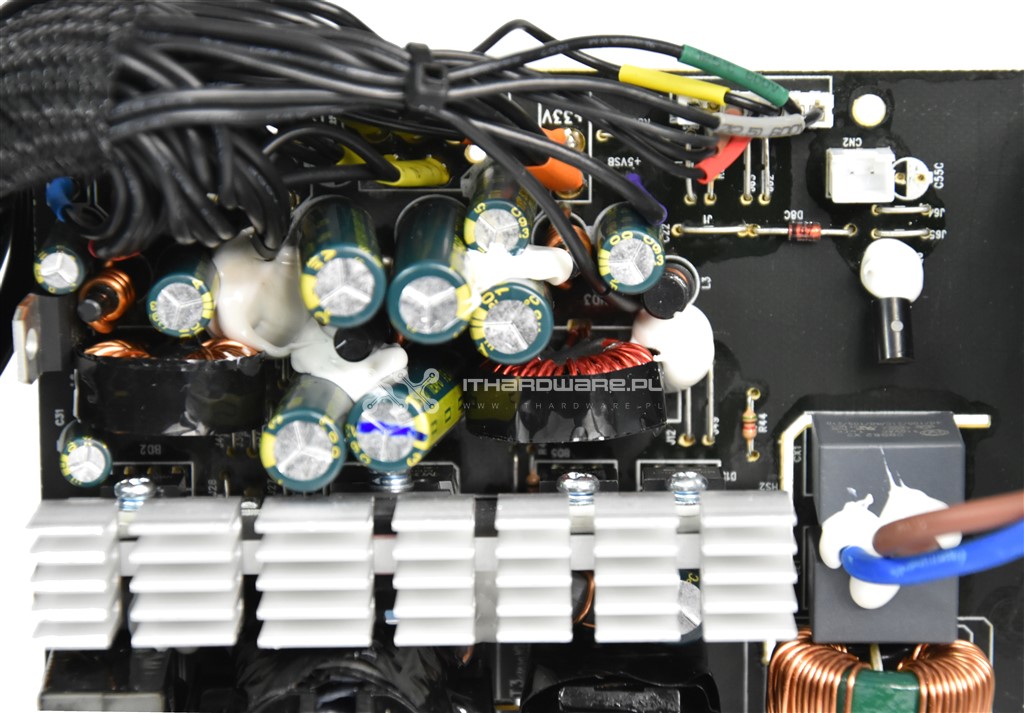

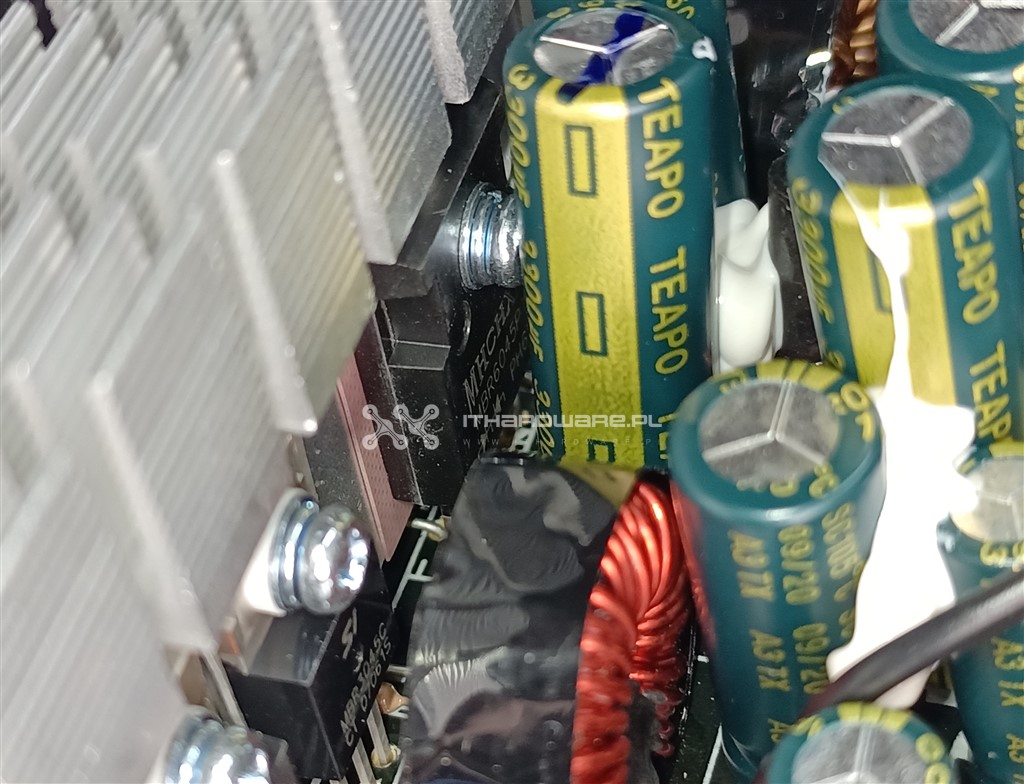

Na stronie wtórnej zastosowano kondensatory elektrolityczne tajwańskiego Teapo serii SC, tzw. long live (2000 godzin żywotności). Wszystkie są certyfikowane do pracy przy maksymalnej temperaturze 105 °C, co powinno przełożyć się na długie i bezawaryjne działanie zasilacza - wg producenta co najmniej 3 lata.

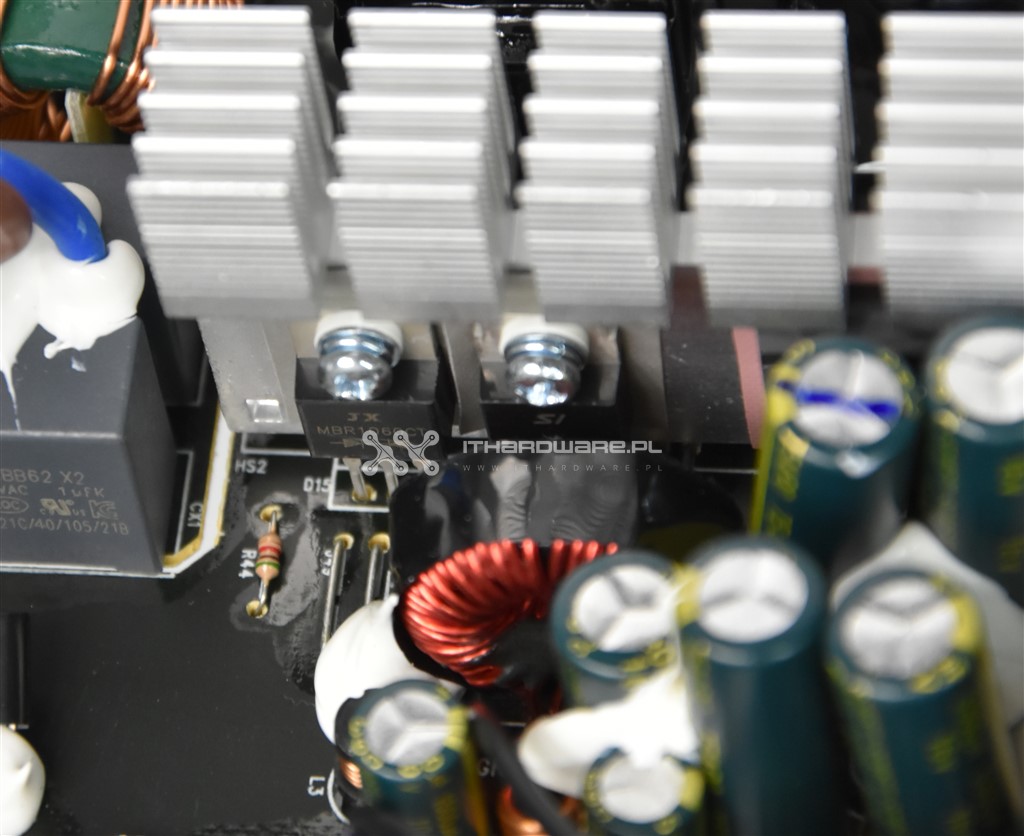

Prostowania napięć wyjściowych oparto na elementach pasywnych, czyli wykorzystano prostowniki Schottky’ego. Za szynę +12 V odpowiadają dwie 60-amperowe diody MHCHXM MBR6045C.

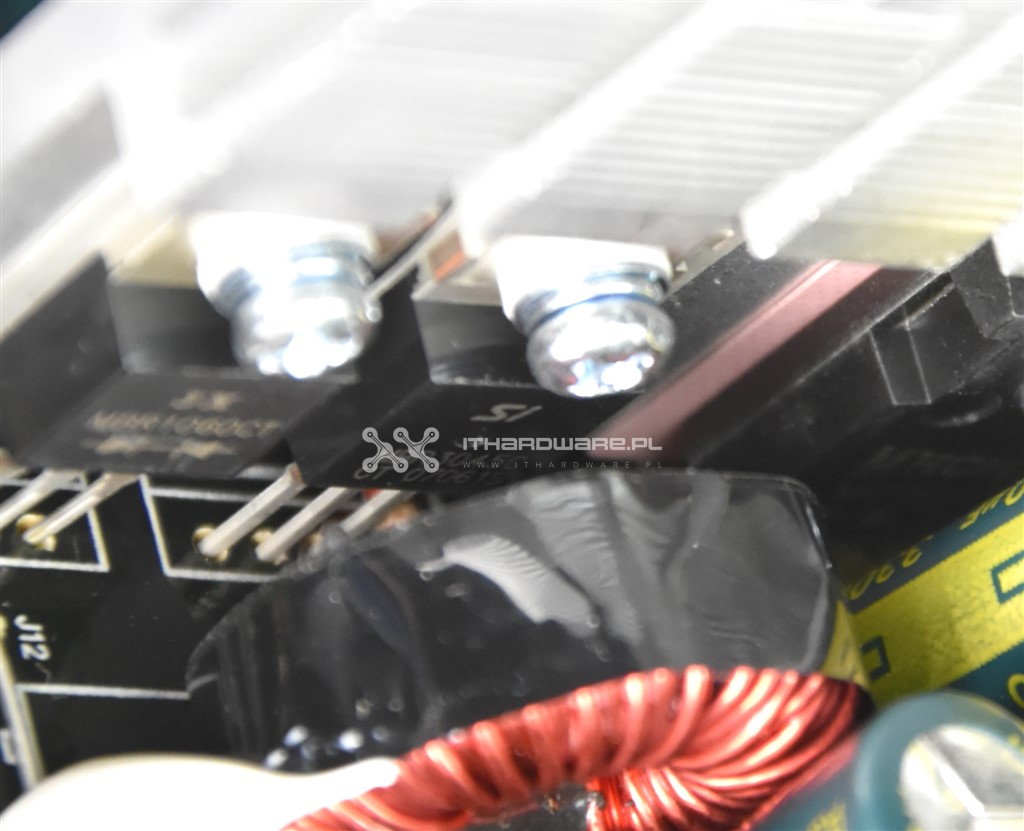

Pozostałe napięcia generują kolejne dwie diody MHCHXM MBR3045CT - po jednej na linię +3,3 V oraz +5 V. Każda z nich potrafi dostarczyć do 30 A. Na tym samym radiatorze znajduje się również dioda MBR1060CT generująca napięcie obwodu 5 Vsb i mogąca dostarczyć do 10 A.
Za monitoring strony wtórnej odpowiada układ scalony Grenenergy GR8313, który znajdziemy na rewersie głównego PCB.
