SilentiumPC Supremo FM2 Gold 750 W - najlepszy w swojej cenie

Etap filtrowania zaczyna się wtyku AC, gdzie znajdują się:

• dwa kondensatory ceramiczne typu Y (niebieskie),
• kondensator poliestrowo-metalizowany typu X (żółty).

Ciąg dalszy filtrowania znajduje się na głównym laminacie:

• bezpiecznik,
• dwie cewki z rdzeniem ferrytowym,
• kondensator poliestrowo-metalizowany typu X (żółty),
• dwa kondensatory ceramiczne typu Y (niebieskie dyskowe),
• termistor NTC (czarny dyskowy) oraz przekaźnik do ochrony przed dużymi prądami rozruchowymi,
• warystor.

Etap filtracji napięcia wejściowego jest bez zastrzeżeń. Można zauważyć puste miejsce na laminacie, w którym brakuje dwóch kondensatorów typu Y. Za filtrem EMI umieszczono dwa przylegające do siebie 10-amperowe mostki prostownicze GBU 1006, które są dodatkowo chłodzone wspólnym dużym radiatorem strony pierwotnej.

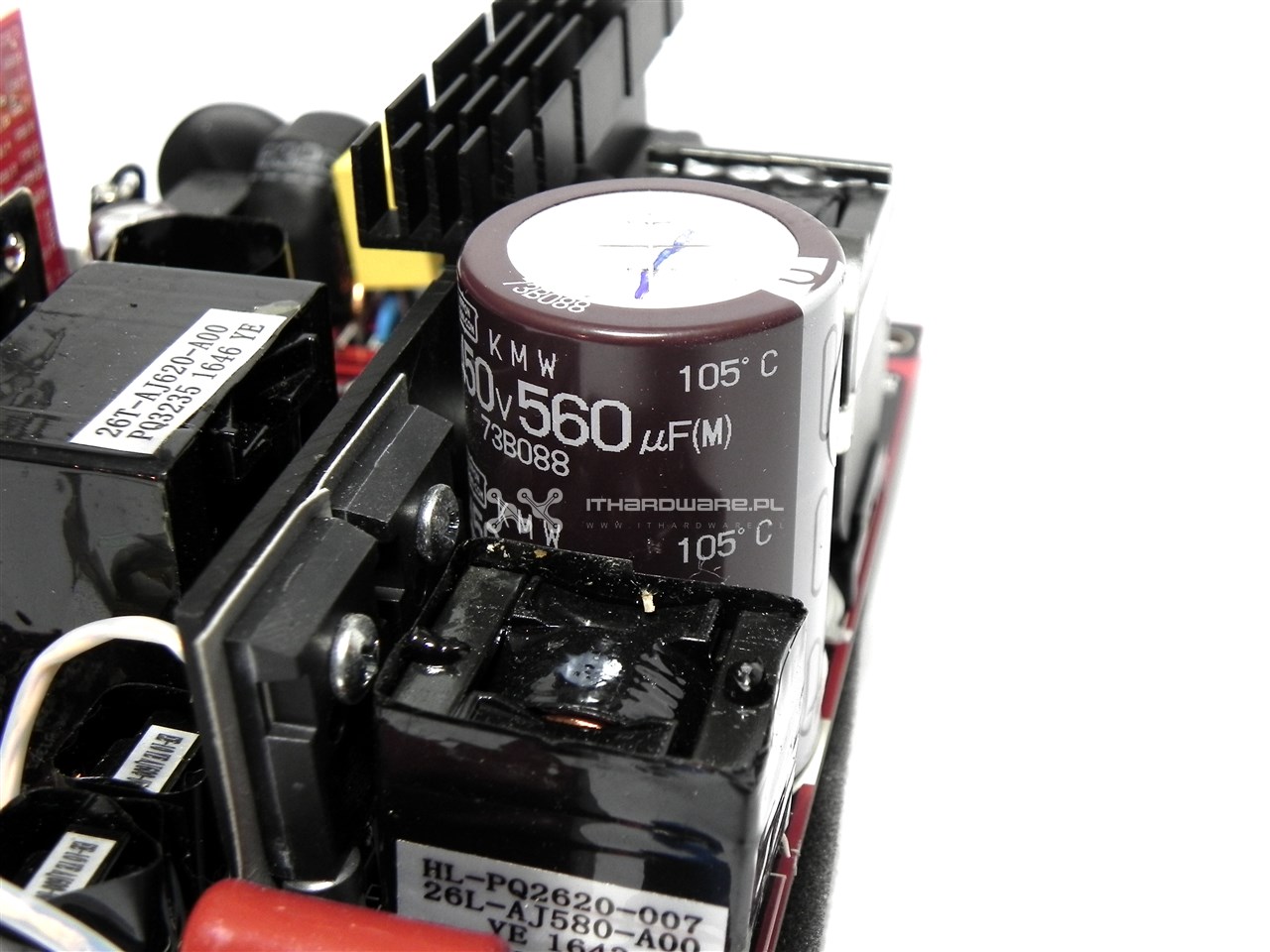

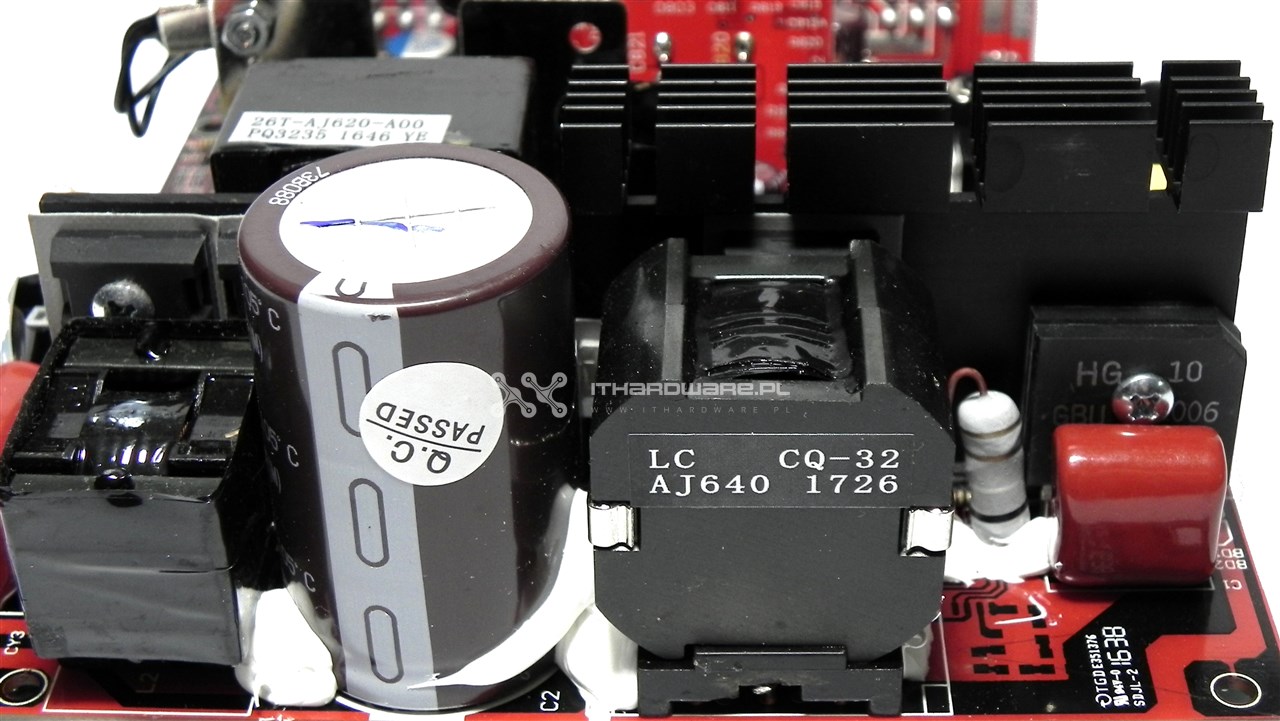

W układzie APFC mamy zabudowaną cewkę PFC oraz jeden wysokonapięciowy kondensator filtrujący japońskiej firmy Nippon Chemi-Con, serii KMW o pojemności 560 µF na 450 V, który certyfikowany jest do pracy przy maksymalnej temperaturze 105 °C, a jego żywotność producent określa na 2000 godzin.

W układzie aktywnego PFC SPC Supremo FM2 750 W znajdziemy:

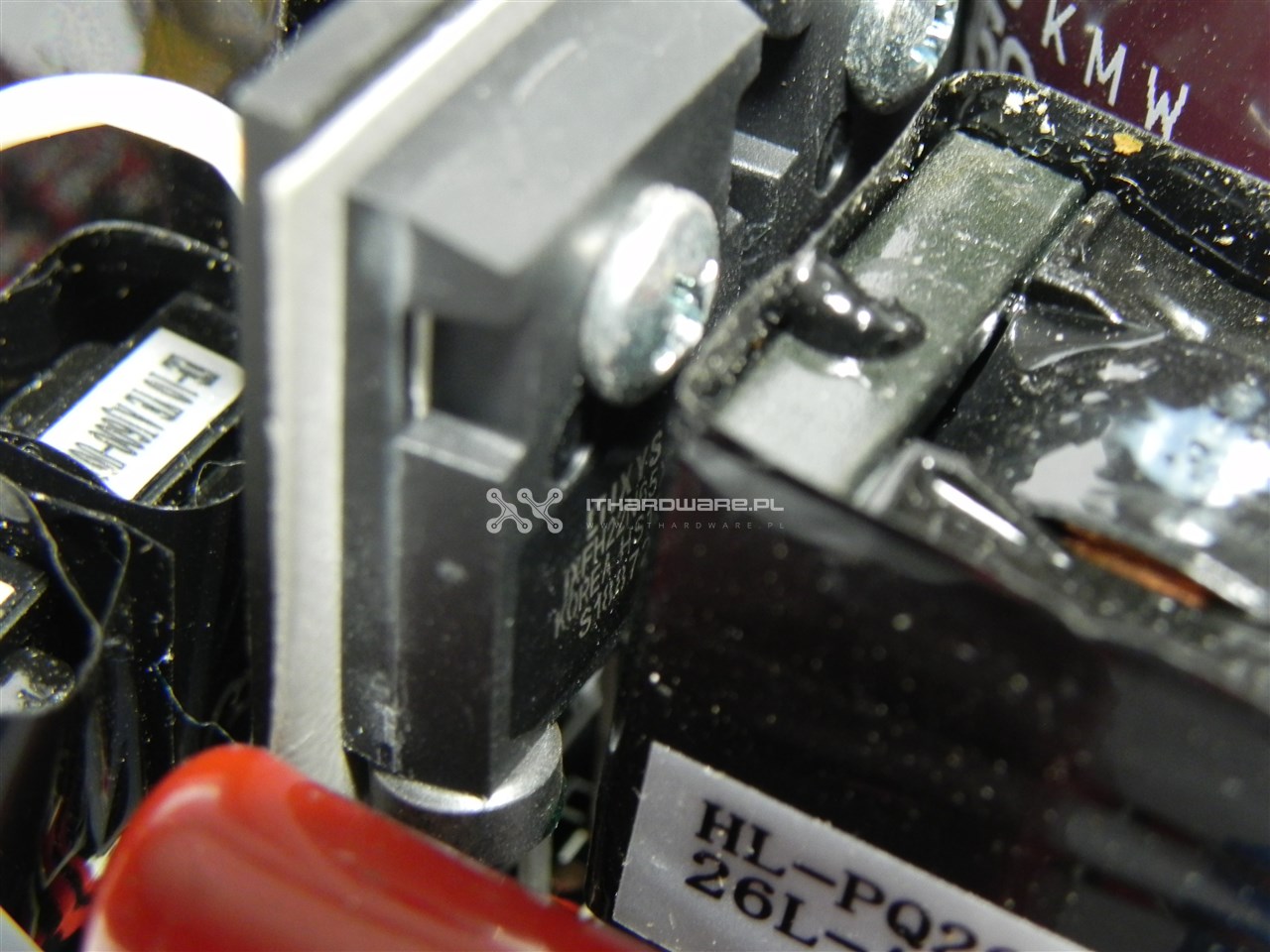

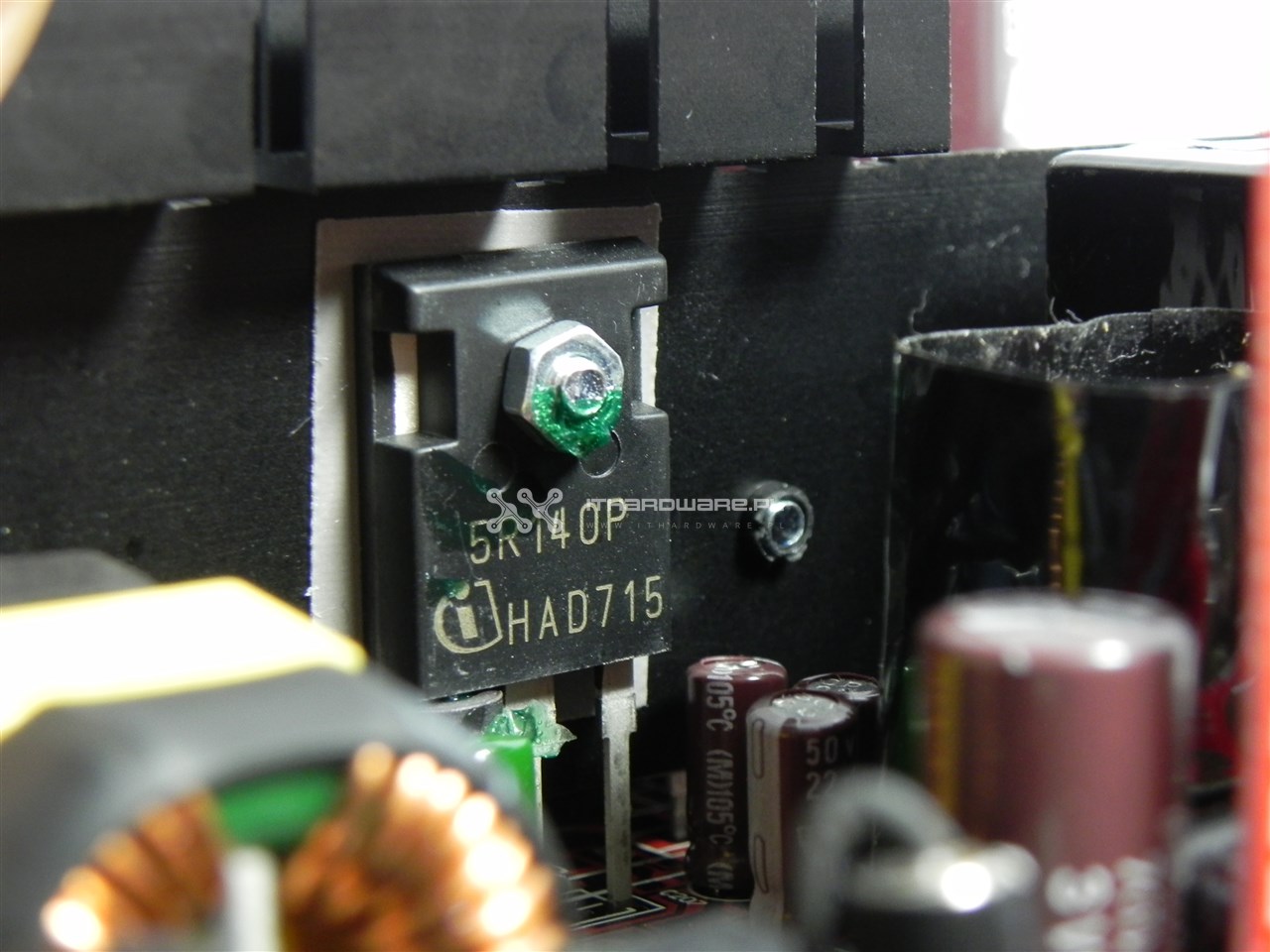

• dwa MOSFETy Infineon IPP50R140CP, które charakteryzują się parametrem RDS(on) na poziomie 140 mΩ. Są one w stanie dostarczyć 23 A każdy, w trybie ciągłym przy 25 °C,
• 6-amperową diodę Schottky’ego CREE C3D6060.

Za przełączanie odpowiadają dwa MOSFETy tym razem IXYS IXFH22N65X2. Charakteryzują się one parametrem RDS(on) na poziomie 160 mΩ i są w stanie dostarczyć 22 A (na sztukę) w trybie ciągłym przy 25 °C. Dwa tranzystory świadczą o zastosowaniu topologii półmostu (half bridge). W pobliżu tranzystorów kluczujących i głównego transformatora mamy elementy układu rezonansowego.

Za radiatorem APFC i obok głównego transformatora znajduje się kontroler PWM EM8569. Na stronie pierwotnej znajdziemy kondensatory Nippon Chemi-Con serii KY, które mogą pracować przy maksymalnej temperaturze 105 °C i charakteryzują się żywotnością na poziomie 4000 godzin.
