SilentiumPC Supremo FM2 Gold 750 W - najlepszy w swojej cenie

Na stronie wtórnej znajdziemy wyłącznie japońskie kondensatory elektrolityczne oraz aluminiowo-polimerowe produkcji Nippon Chemi-Con serii KZE oraz KY. Ich żywotność wynosi od 2000 do 4000 godzin, wszystkie zdolne są do pracy w temperaturze do 105 °C. Powinno to zapewnić długie i bezawaryjne działanie zasilacza - wg producenta co najmniej 5 lat.

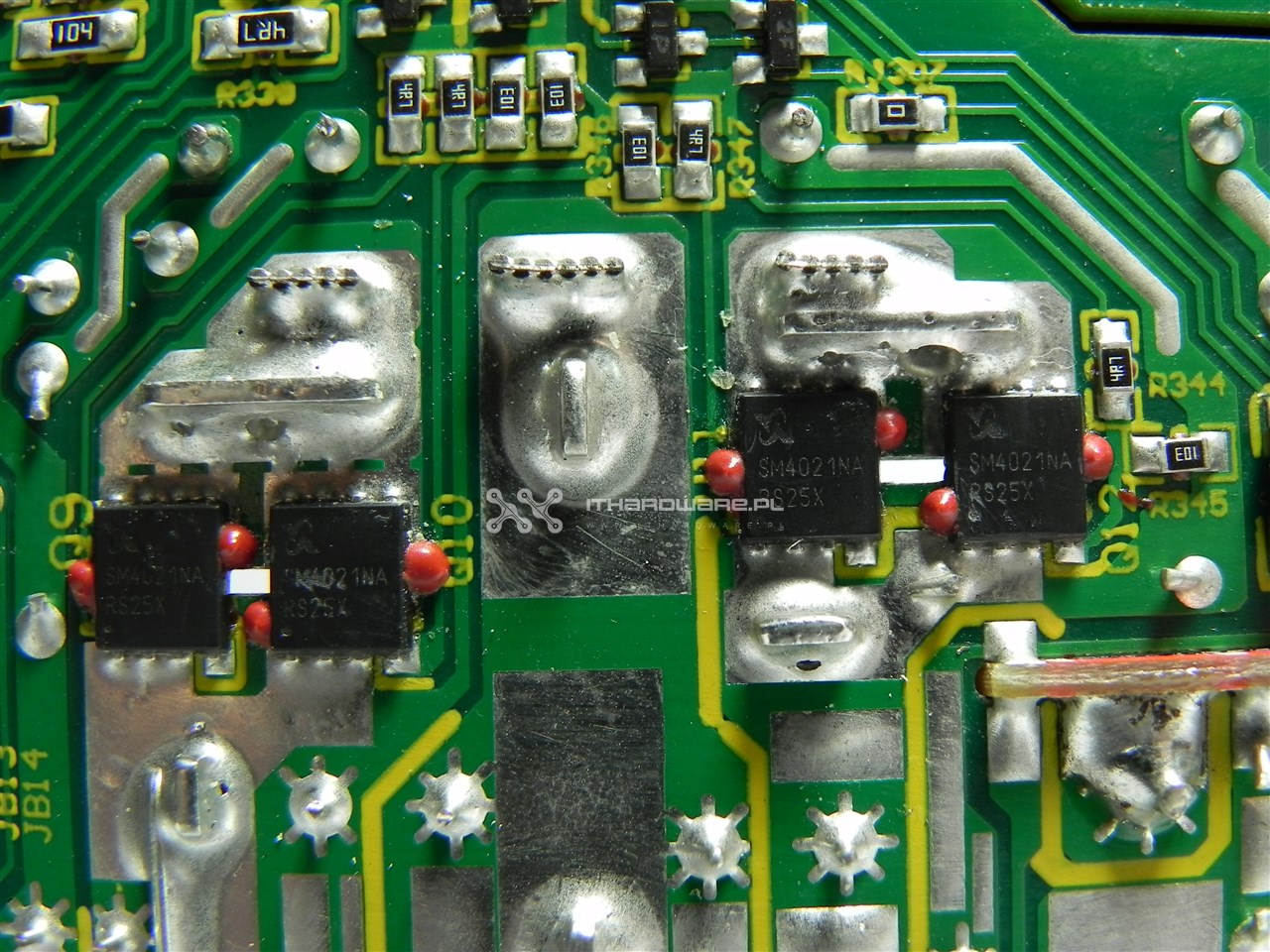

Za prostowanie linii +12 V odpowiadają cztery MOSFETy Sinopower SM4021NAKP, mogą dostarczyć do 100 A @ 25 °C każdy (w trybie ciągłym), natomiast parametr RDS(on) jest na bardzo niskim poziomie, wynoszącym tylko 1,6 mΩ. Umieszczono je na stronie lutowania, a część ciepła odbierana jest za pośrednictwem 4 mm termopadów przez obudowę, a część przez dodatkowe blaszki na awersie laminatu.

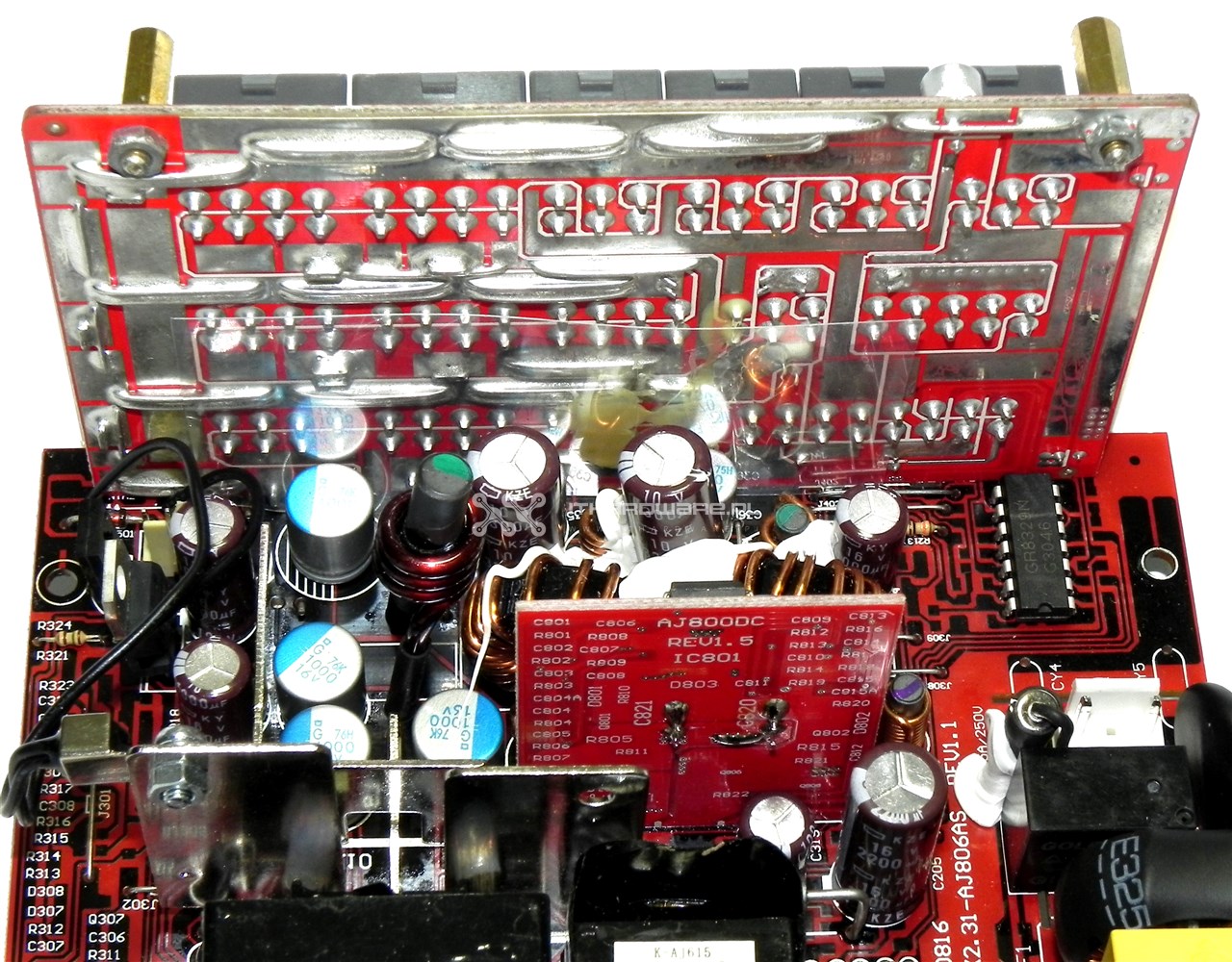

Konwertery DC-DC odpowiadające za generowanie napięć +3,3 V oraz +5 V umieszczono na jednej niewielkiej płytce PCB. Mamy na niej cztery tranzystory UBIQ QM3004D, po dwa na szynę +3,3 V oraz +5 V, mogące dostarczyć do 55 A przy 25 °C każdy (w trybie ciągłym). Parametr RDS(on) jest na poziomie 8,5 mΩ. Nad wszystkim czuwa synchroniczny kontroler PWM APW7159. Poniżej znajdziemy dwa kondensatory aluminiowo-polimerowe, oczywiście Nippon Chemi-Con. Cewki napięć +3,3 V oraz +5 V wlutowano na głównym laminacie. Moduł konwerterów DC-DC jest identyczny z tym z Supremo M2/L2 550 W.

Za monitoring strony wtórnej odpowiada układ GR8329N, który jest zamiennikiem SI­TRO­NIX ST9S429-PG14 czy Uni­so­nic S3515. Układ ten ob­słu­gu­je ta­kie za­bez­pie­cze­nia jak OVP, UVP, OCP. Mo­ni­to­ro­wa­ne są li­nie +3,3 V, +5 V oraz dwie li­nie +12 V (PSU posiada jedną linię 12 V). Scalak nie wspiera zabezpieczenia OTP, którego Supremo FM2 Gold 750 W nie posiada.
