Analiza wnętrza

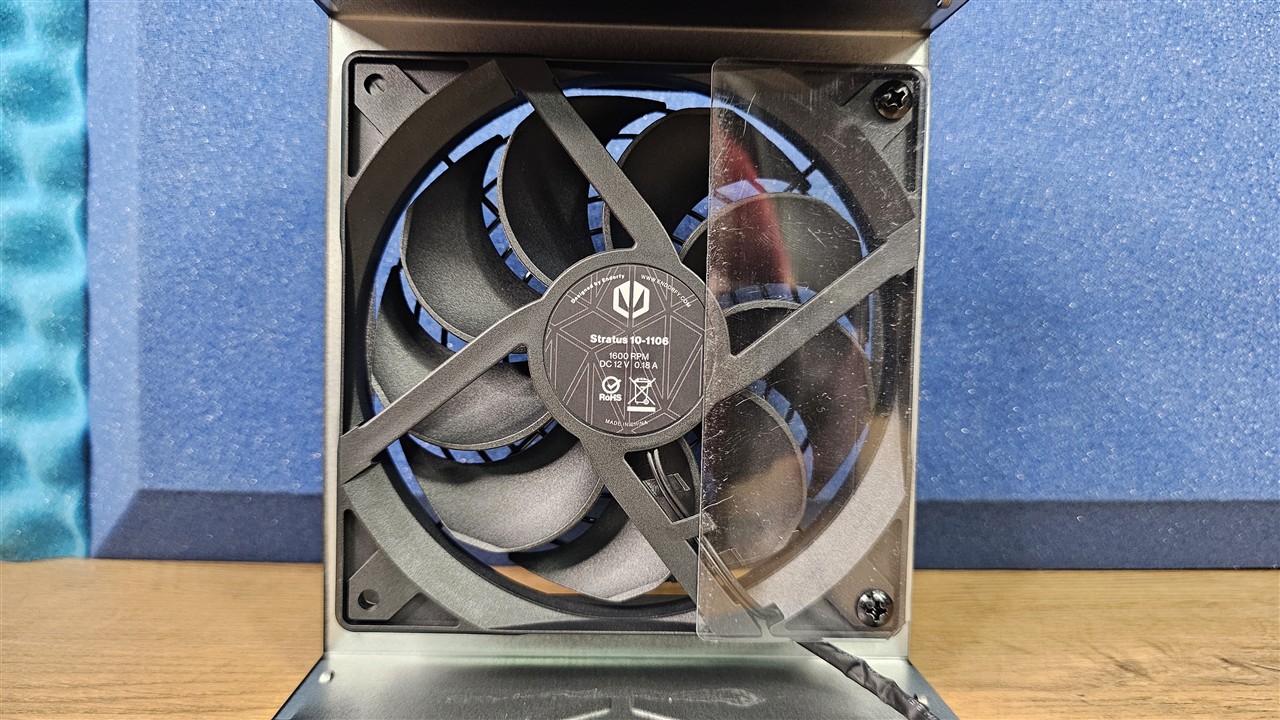

Za chłodzenie elektroniki odpowiada wentylator ENDORFY Stratus 10-1106 o średnicy 120 mm z łożyskiem FDB. Wentylator pracuje z napięciem 12 V i natężeniem 0,18 A. Zasilacz nie posiada przełącznika trybu półpasywnego, więc charakterystyka pracy wentylatora jest realizowana automatycznie przez układ sterowania PSU w trybie ciągłym.

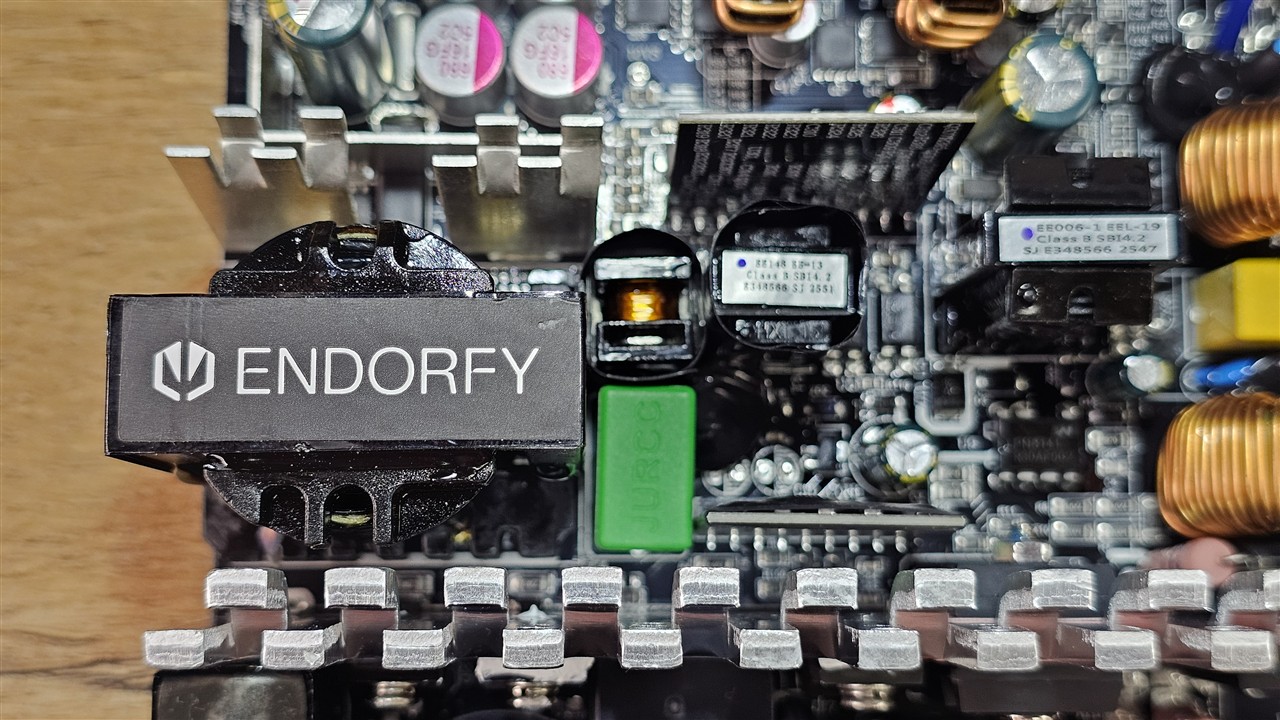

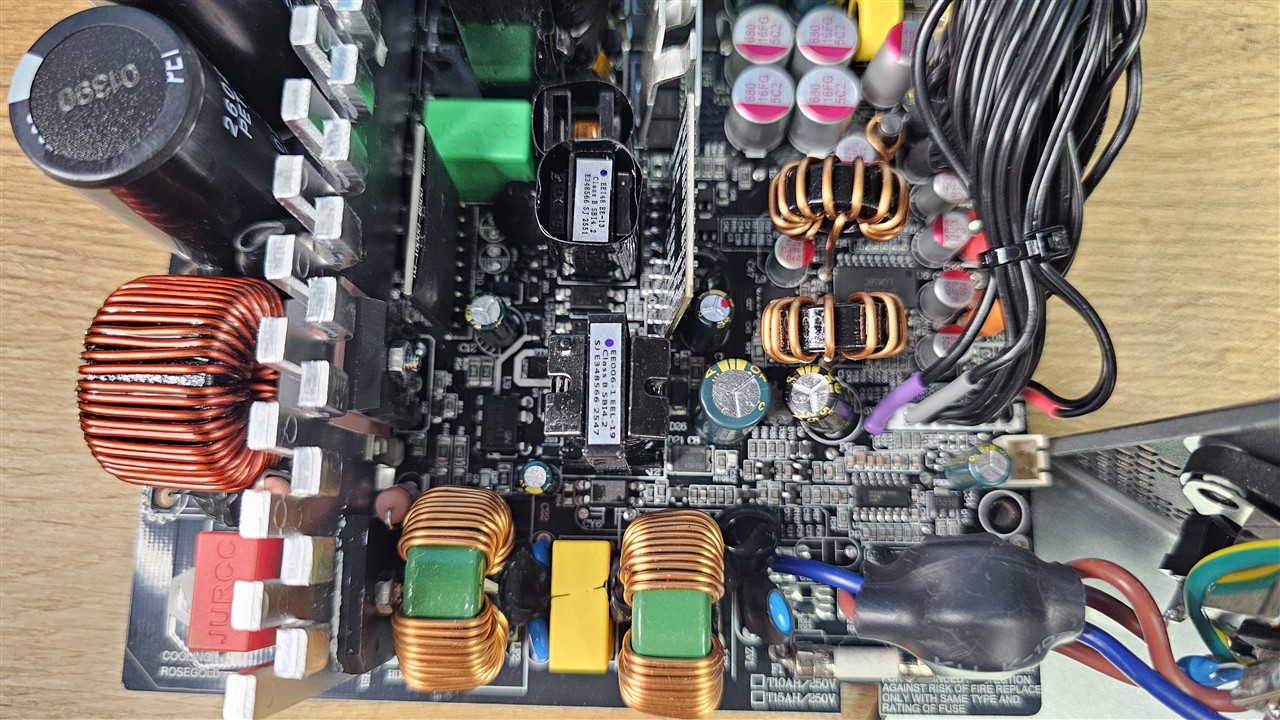

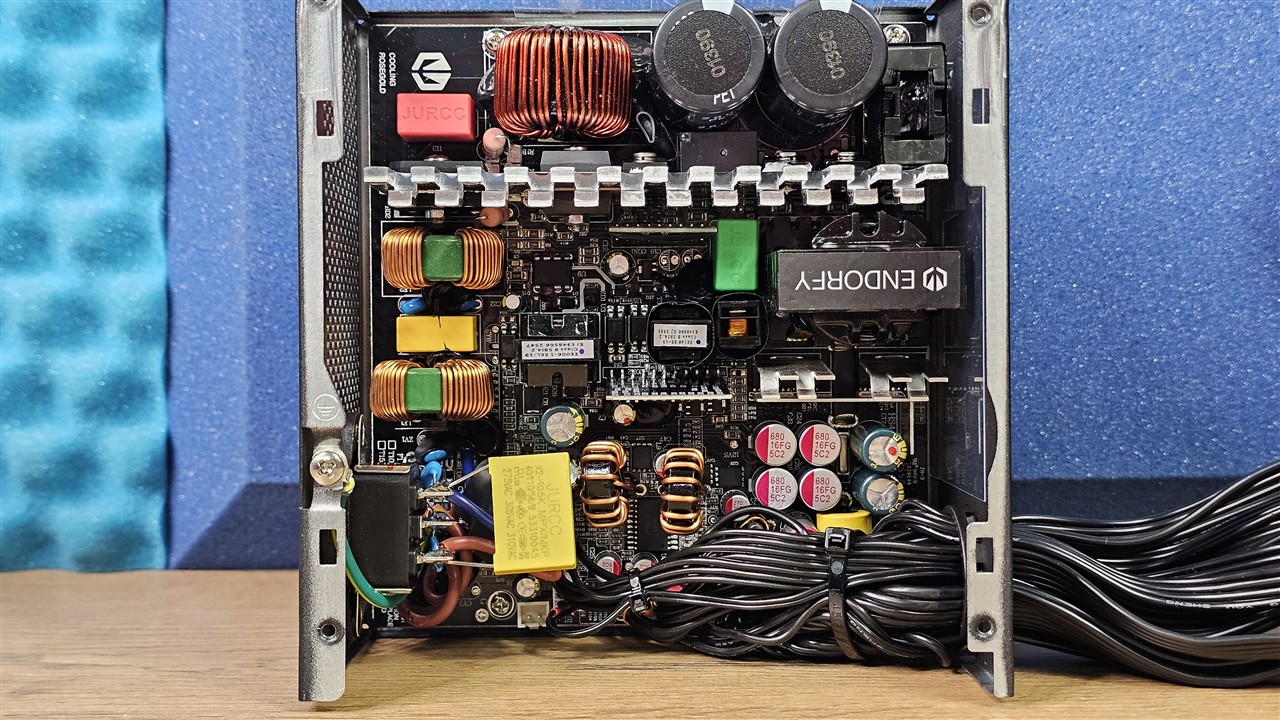

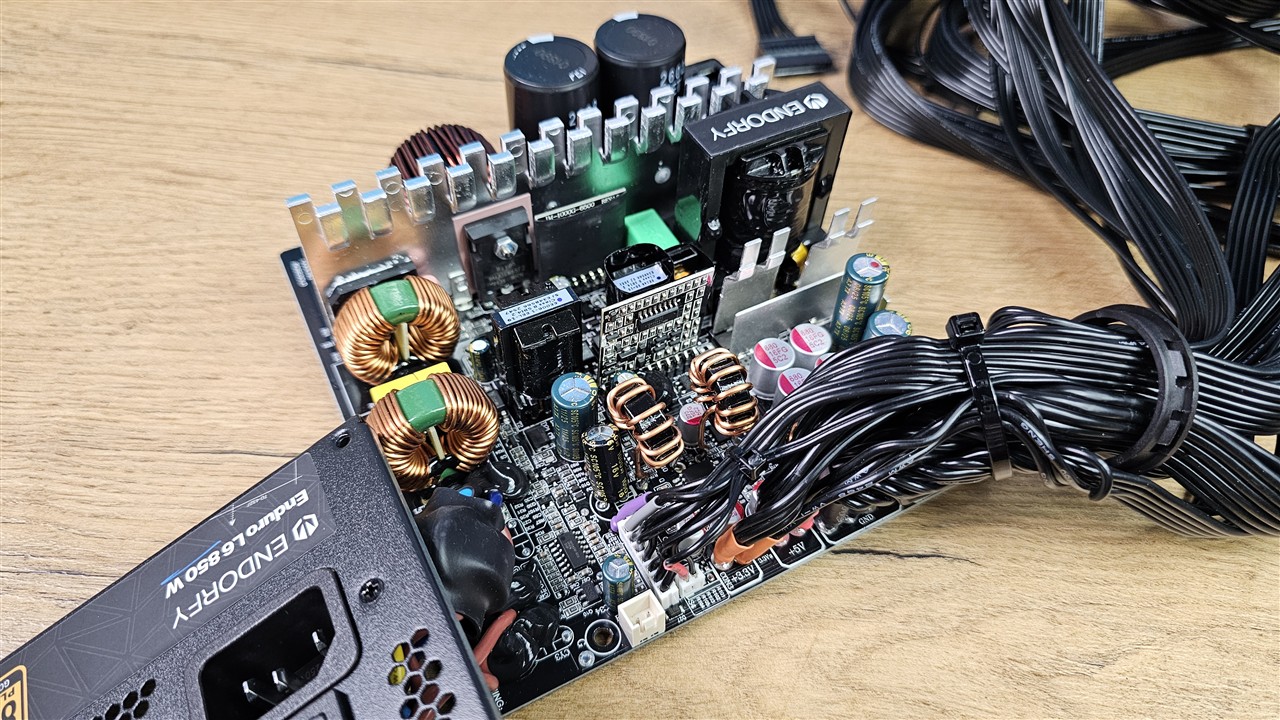

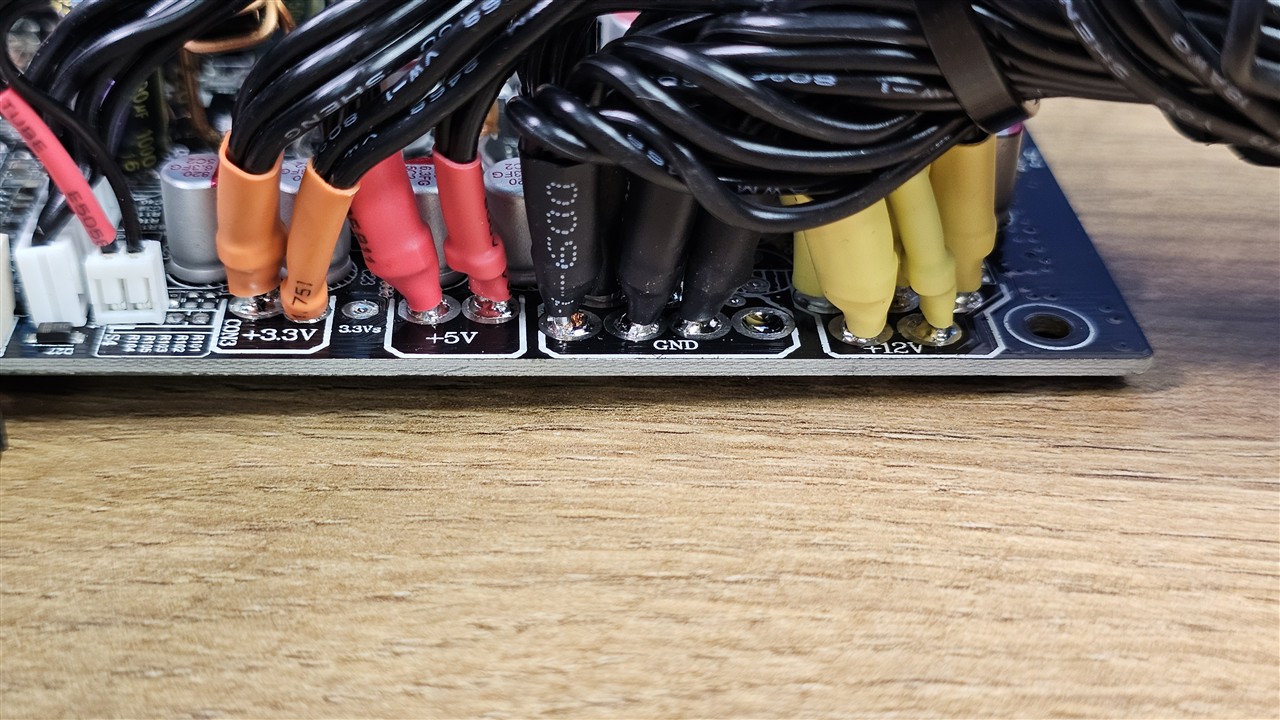

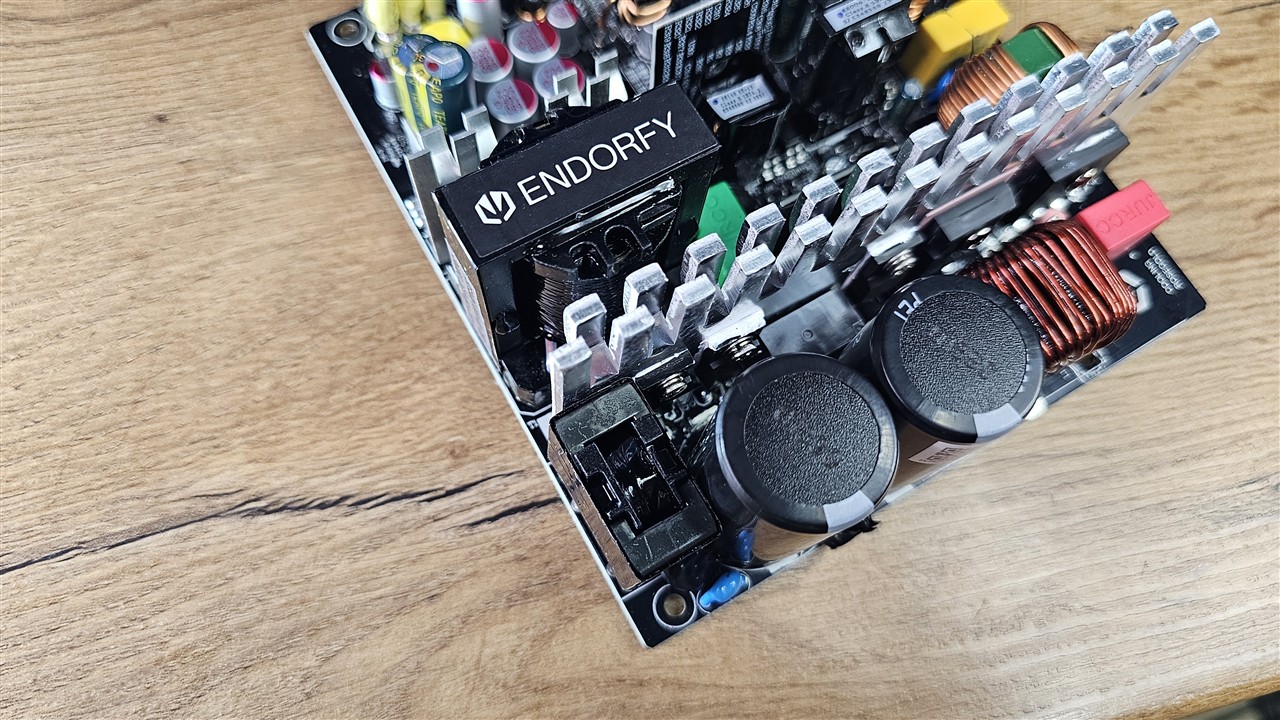

ENDORFY Enduro L6 850 W bazuje na platformie Jiumeng. Producent zastosował topologię APFC, półmostek z układem rezonansowym LLC, synchroniczne prostowanie linii +12 V oraz przetwornice DC-DC dla napięć +3,3 V i +5 V. Ponieważ jest to konstrukcja ze stałym okablowaniem, wiązki przewodów wyprowadzono bezpośrednio z PCB, bez osobnej płytki modularnej.

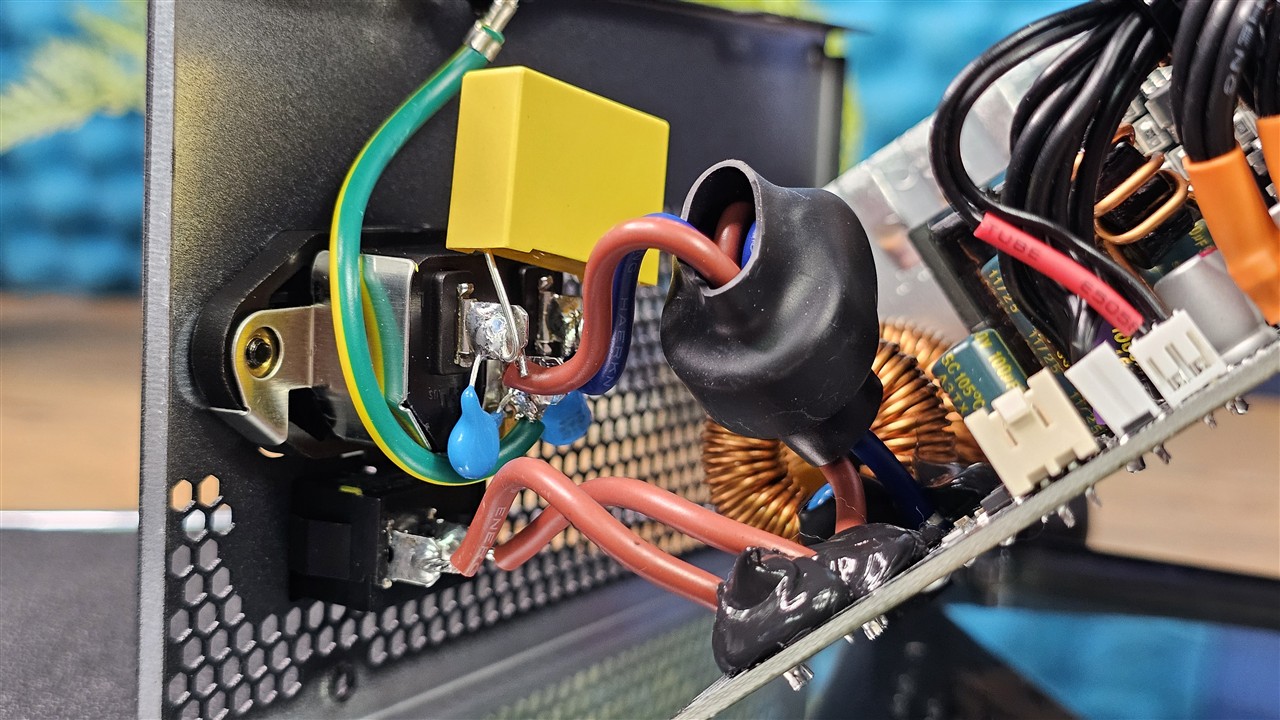

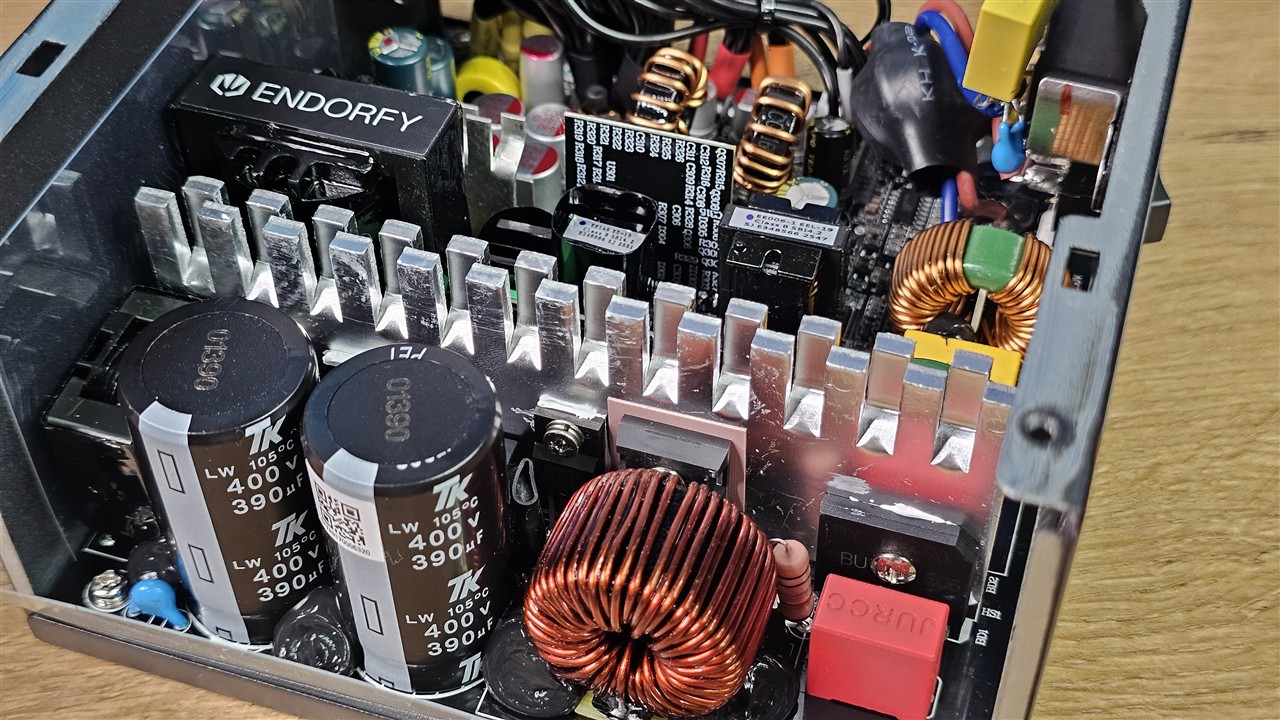

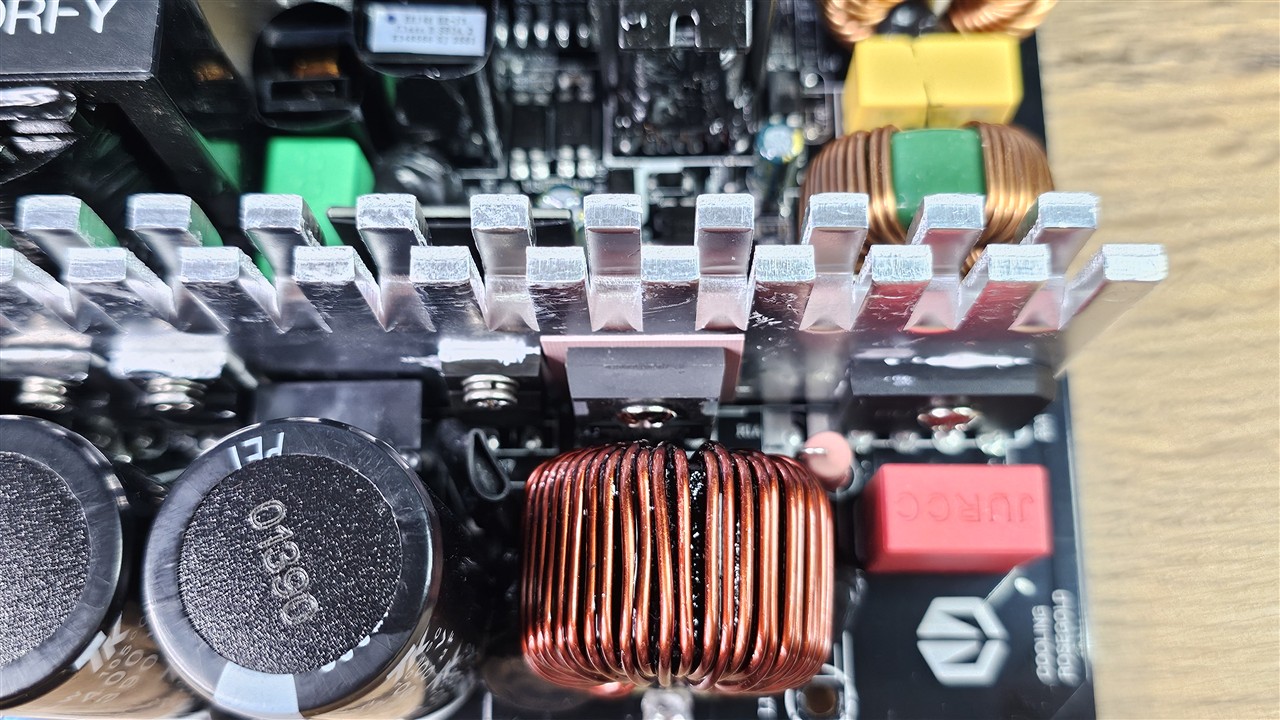

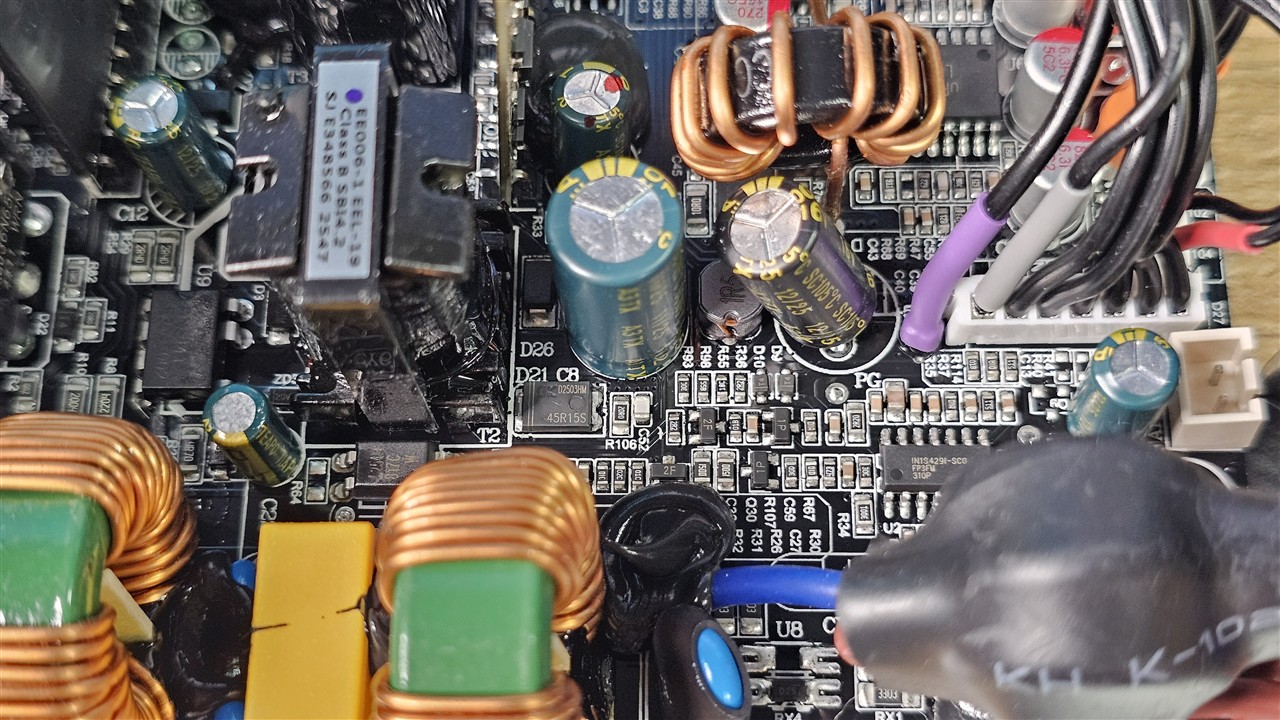

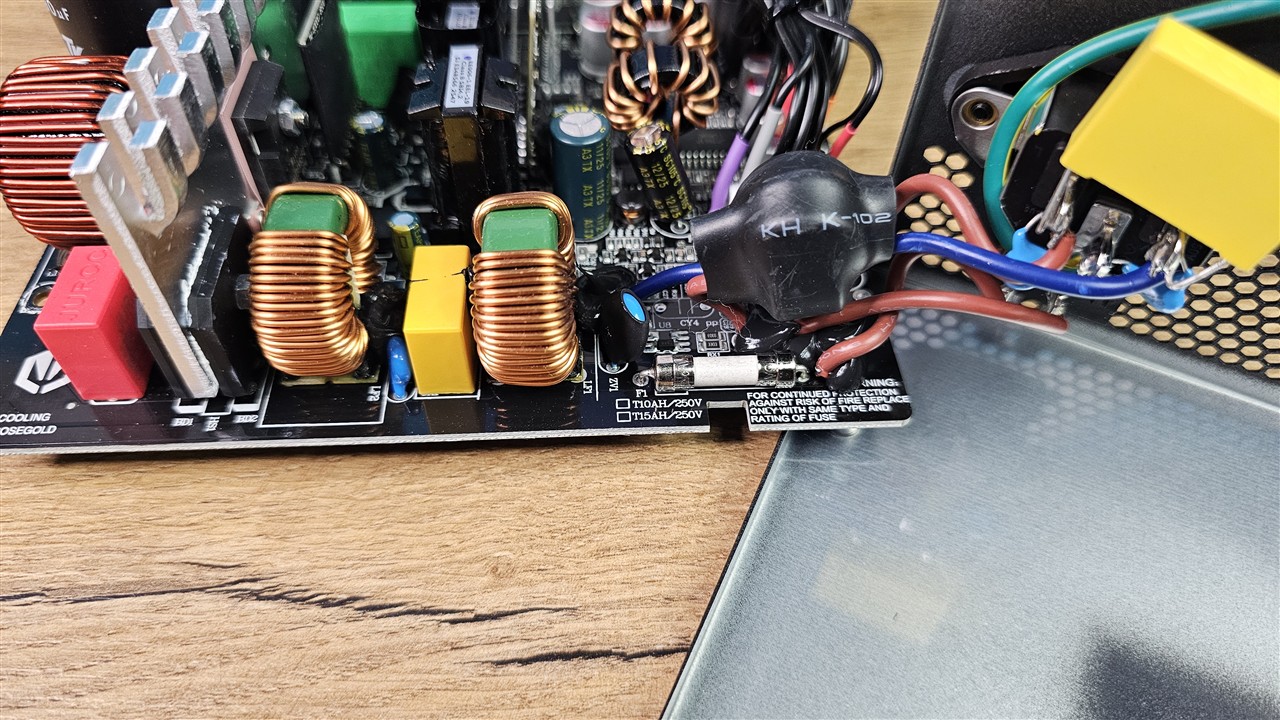

Analizując rozmieszczenie elementów, na wejściu umieszczono rozbudowany filtr EMI z czterema kondensatorami Y, dwoma kondensatorami X, dwiema cewkami CM oraz warystorem MOV. Za ograniczenie prądu rozruchowego odpowiada termistor i przekaźnik. Dalej znajdują się dwa mostki prostownicze GBU1506 oraz sekcja APFC, w której pracują dwa tranzystory i dioda podnosząca napięcie. Za magazynowanie energii odpowiadają dwa kondensatory główne Toshin o pojemności 390 uF każdy, napięciu 400 V i temperaturze pracy do 105 °C. W dalszej części pracuje sekcja kluczowania oparta na dwóch tranzystorach oraz układ rezonansowy LLC. Po stronie wtórnej zastosowano sześć tranzystorów MOSFET dla linii +12 V oraz przetwornice DC-DC dla napięć +3,3 V i +5 V, wykorzystujące tranzystory montowane powierzchniowo. Dlatego tez mamy jeden większy aluminiowy radiator bez anodowania i trzy aluminowe blaszki wspomagające odprowadzenie ciepła z sekcji prostowania.
Lista komponentów pokazuje, że ENDORFY zastosowało platformę Jiumeng z kontrolerami Champion po stronie pierwotnej, sześcioma tranzystorami synchronicznego prostownika linii +12 V oraz kondensatorami Teapo po stronie wtórnej. Nie jest to konstrukcja, która ma imponować najbardziej rozpoznawalnym OEM-em czy elementami z najwyższej półki, ale pod względem topologii, filtracji i ogólnego doboru komponentów wygląda rozsądnie jak na zasilacz nastawiony na atrakcyjną cenę. Półprzewodniki i kondensatory można określić jako solidną średnią półkę, co w tym segmencie jest akceptowalnym kompromisem.
Strona pierwotna:

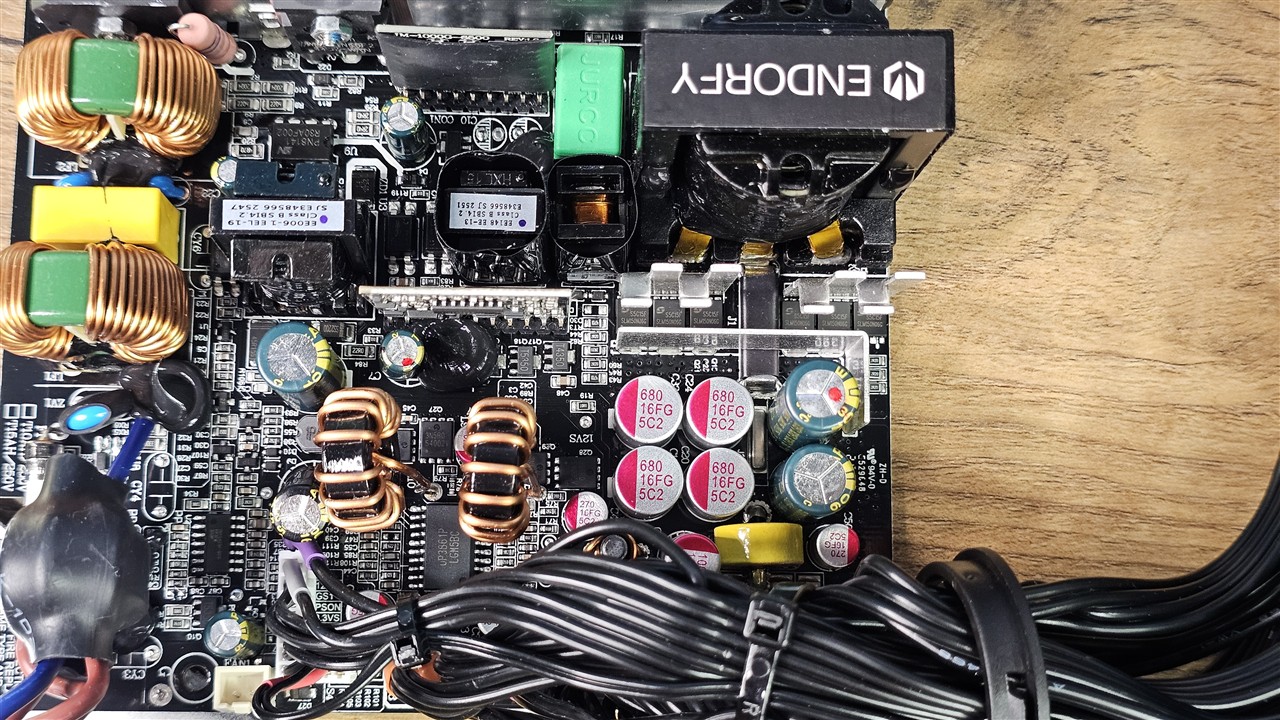

Strona wtórna:
|
ENDORFY Enduro L6 850 W |
|
|---|---|
| Producent OEM | Jiumeng |
| Topologia | APFC, półmostek, LLC, SR + DC-DC |
| Strona pierwotna | |
| Filtr EMI | 4x kondensator Y, 2x kondensator X, 2x cewka CM, 1x warystor MOV |
| Zabezpieczenie przed prądami rozruchowymi | 1x termistor NTC + przekaźnik |

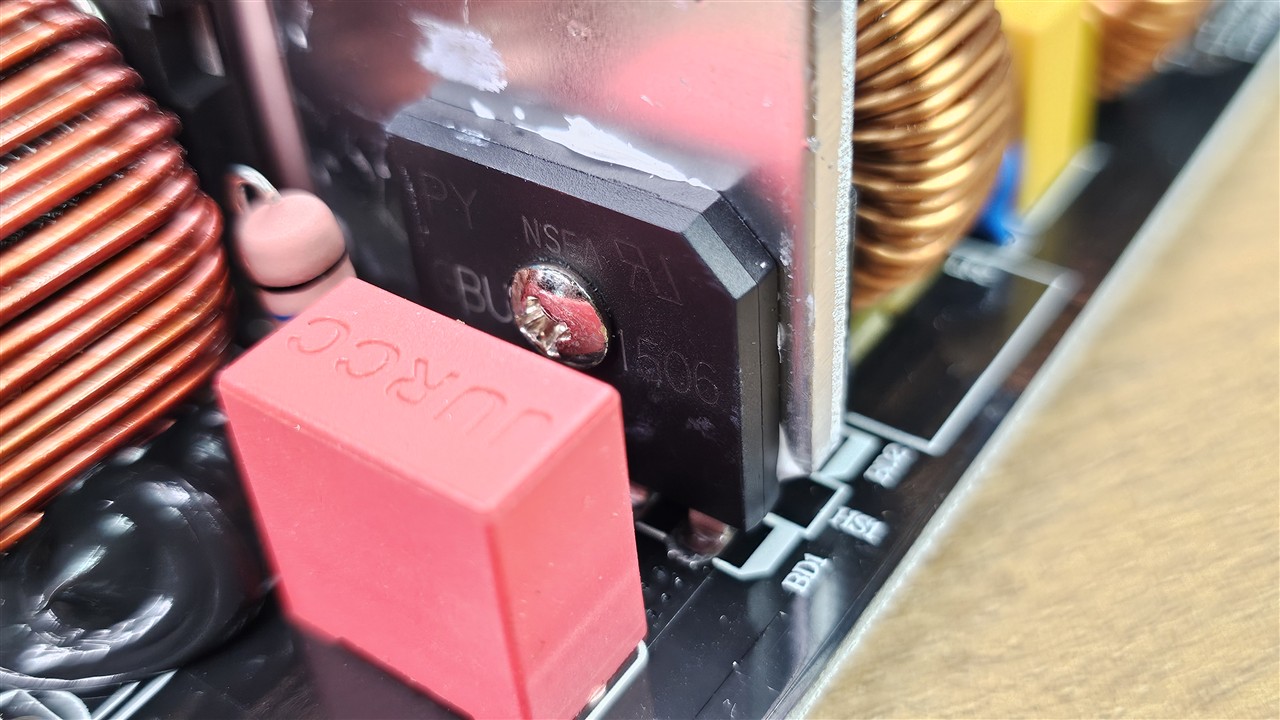

| Prostowanie | 2x GBU1506 (600 V, 15 A @ 100 °C) |

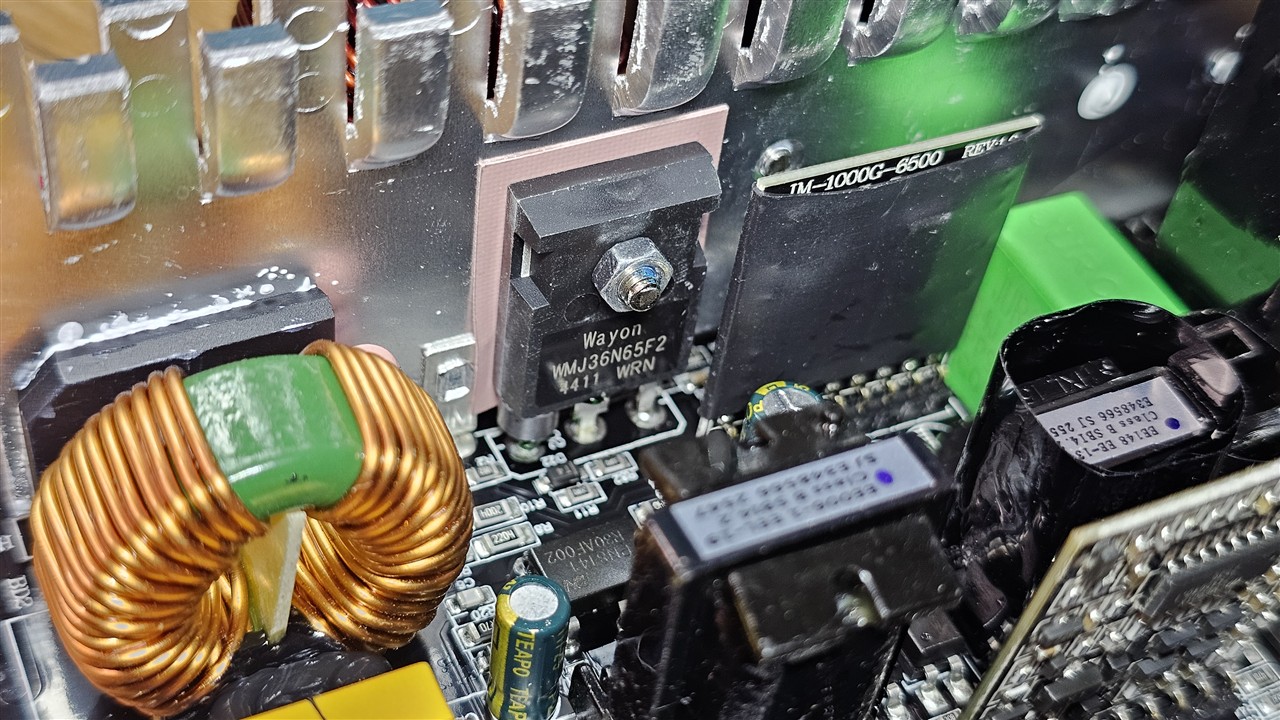

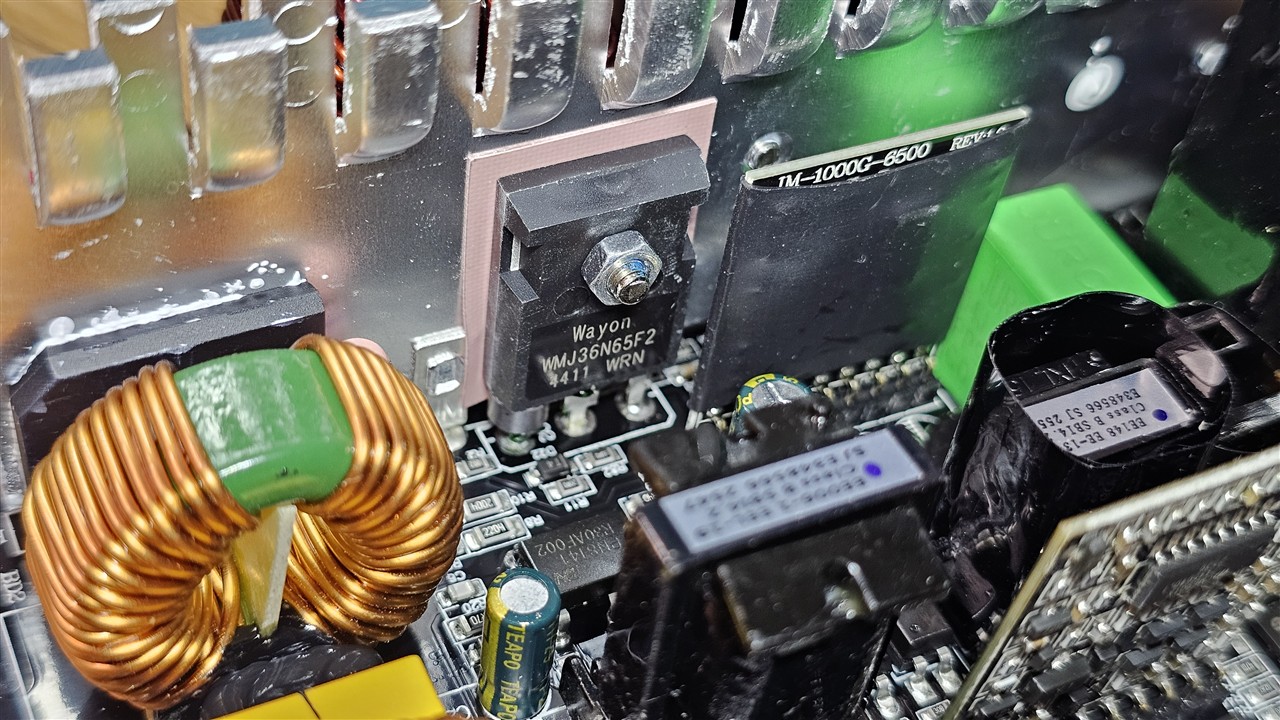

| Tranzystory APFC | 2x Way-On WMJ36N65F2 (650 V, 20 A @ 100 °C, Rds(on): 0,11 Ω) |

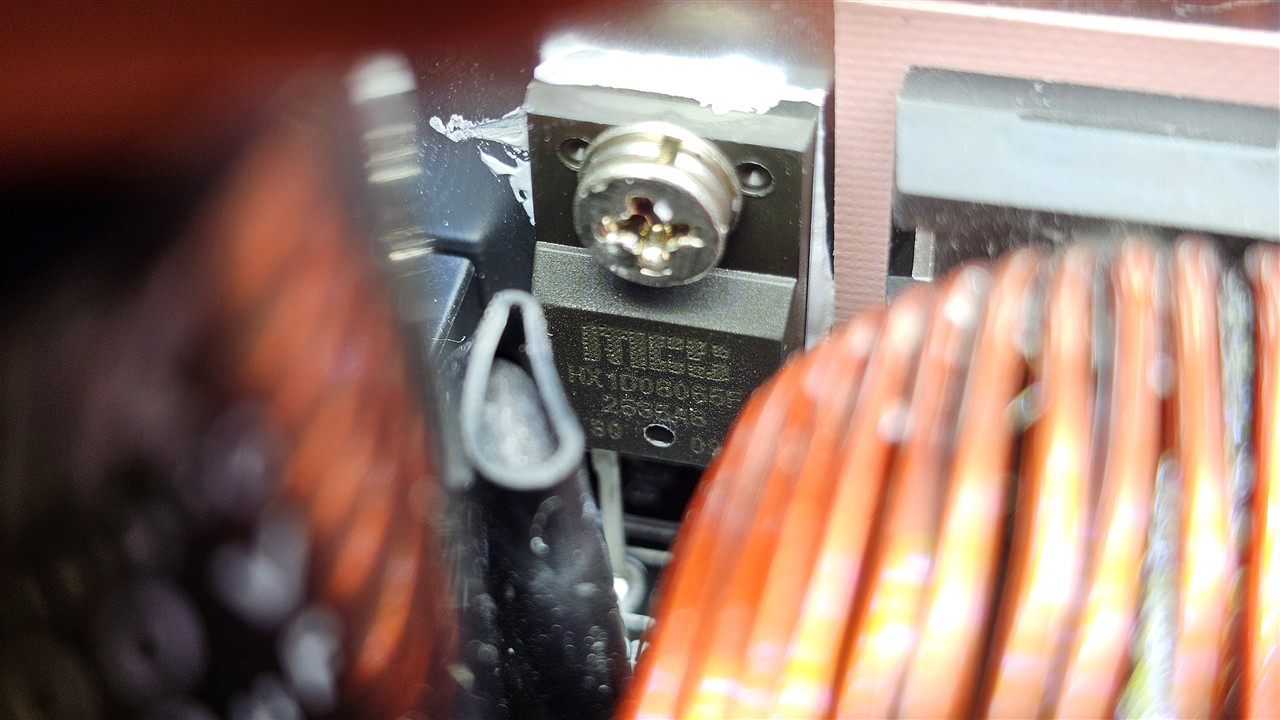

| Dioda podnosząca napięcie APFC | 1x Macrocore Semiconductor HX1D08065F (650 V, 8 A @ 125 °C) |

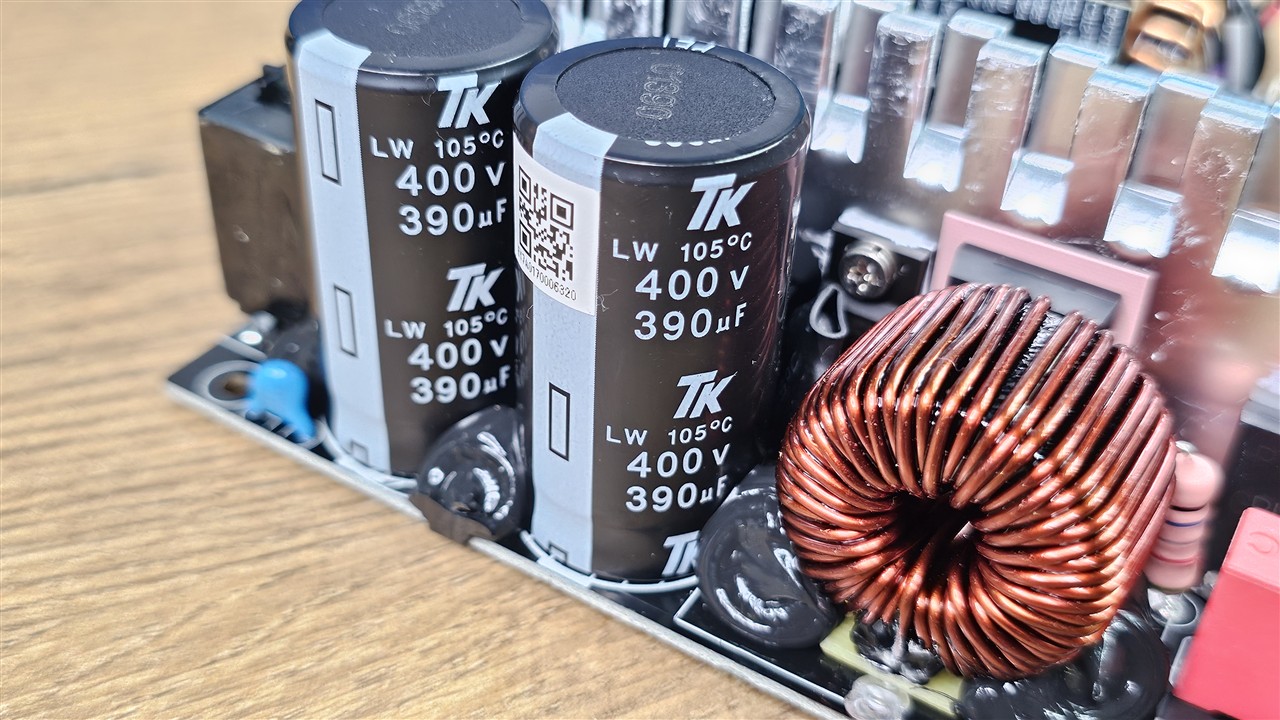

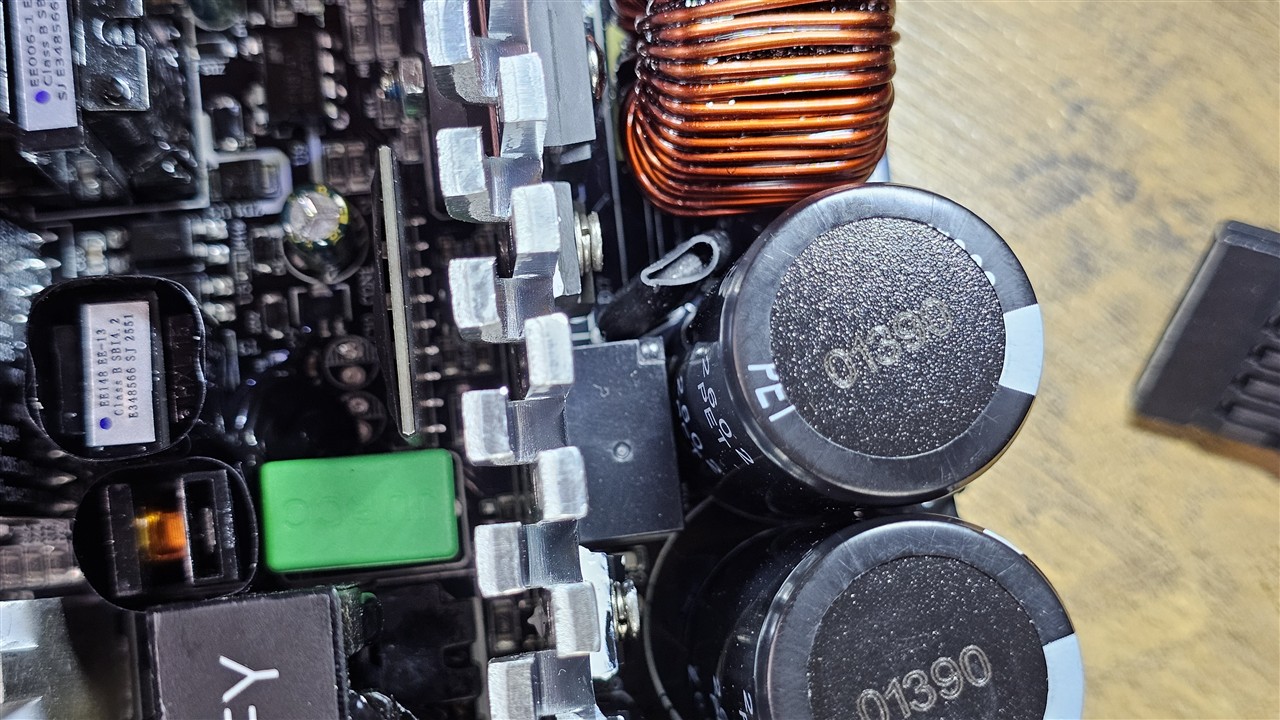

| Kondensatory główne | 2x Toshin (400 V, 390 uF, 2000 h @ 105 °C, LW) |
| Sekcja kluczowania | 2x NCE Power Semiconductor NCE65TF130F (650 V, 18 A @ 100 °C, Rds(on): 0,149 Ω) |
| Kontrolery APFC, PWM, LLC | Champion CM6500UNX, Champion CM6901X |
| Strona wtórna | |

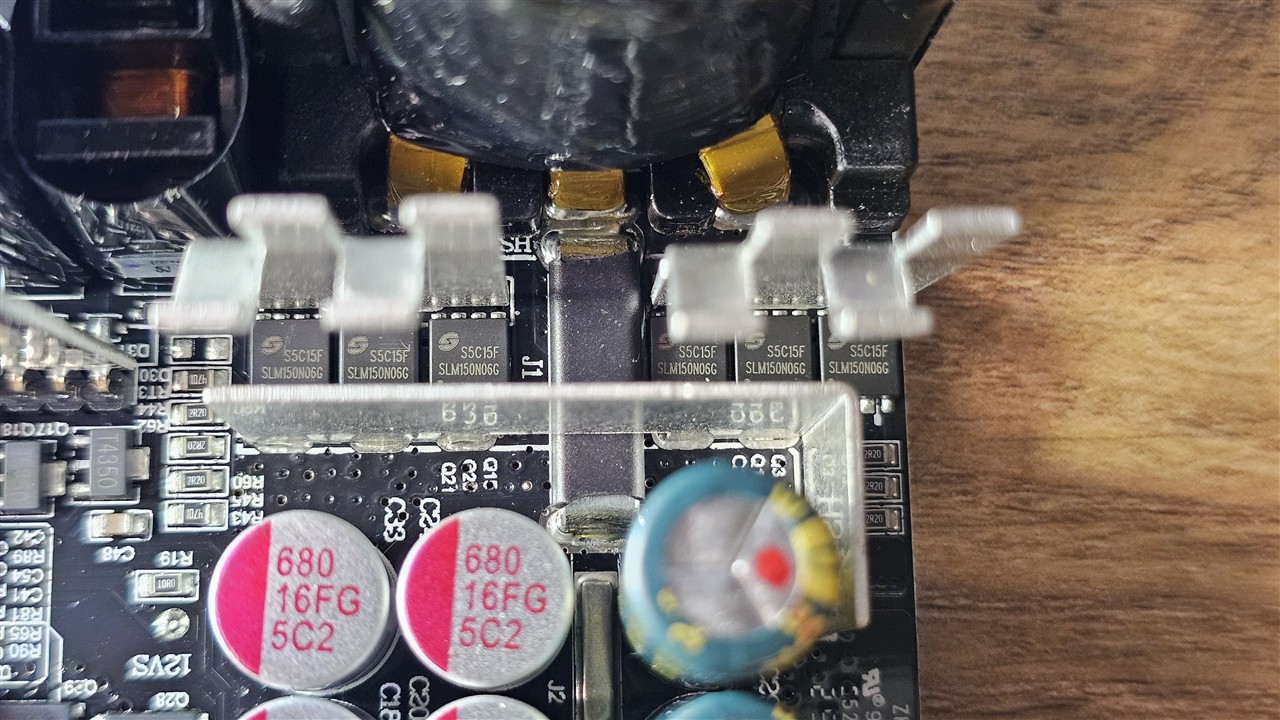

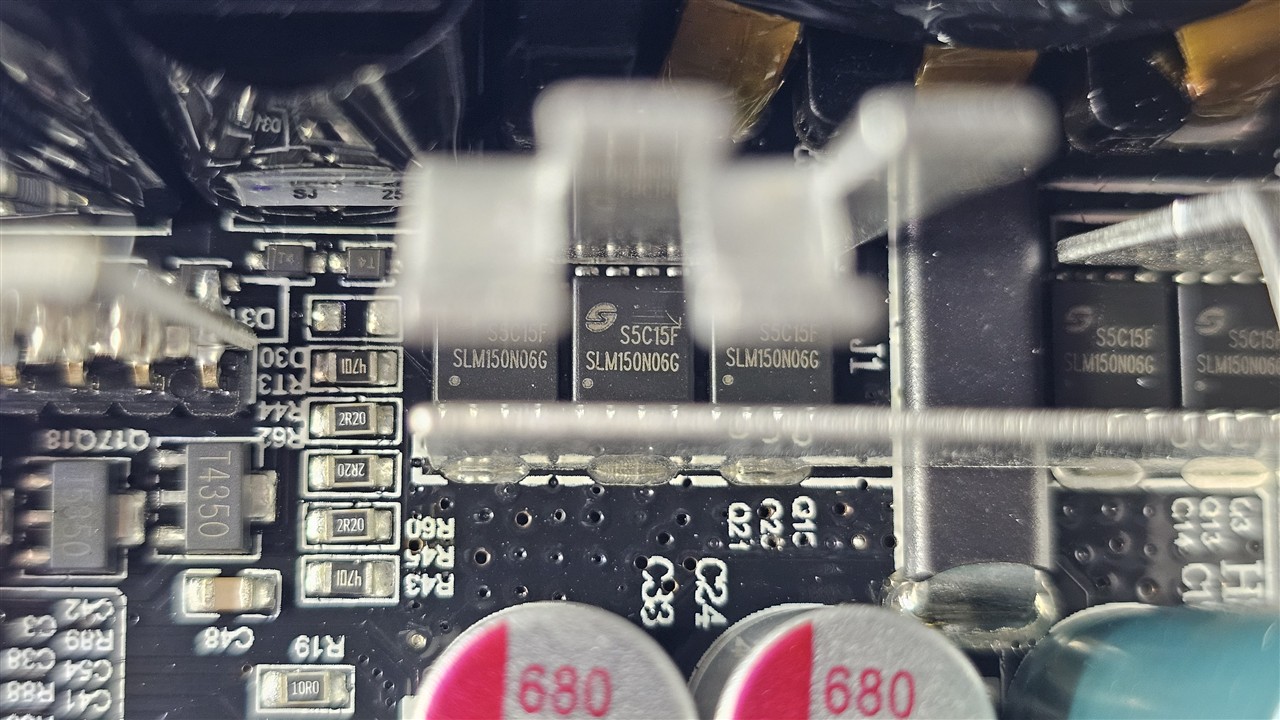

| Tranzystory prostownika 12 V | 6x SLM150N06G (60 V, 98 A @ 100 °C, Rds(on): 1,8 mΩ) |

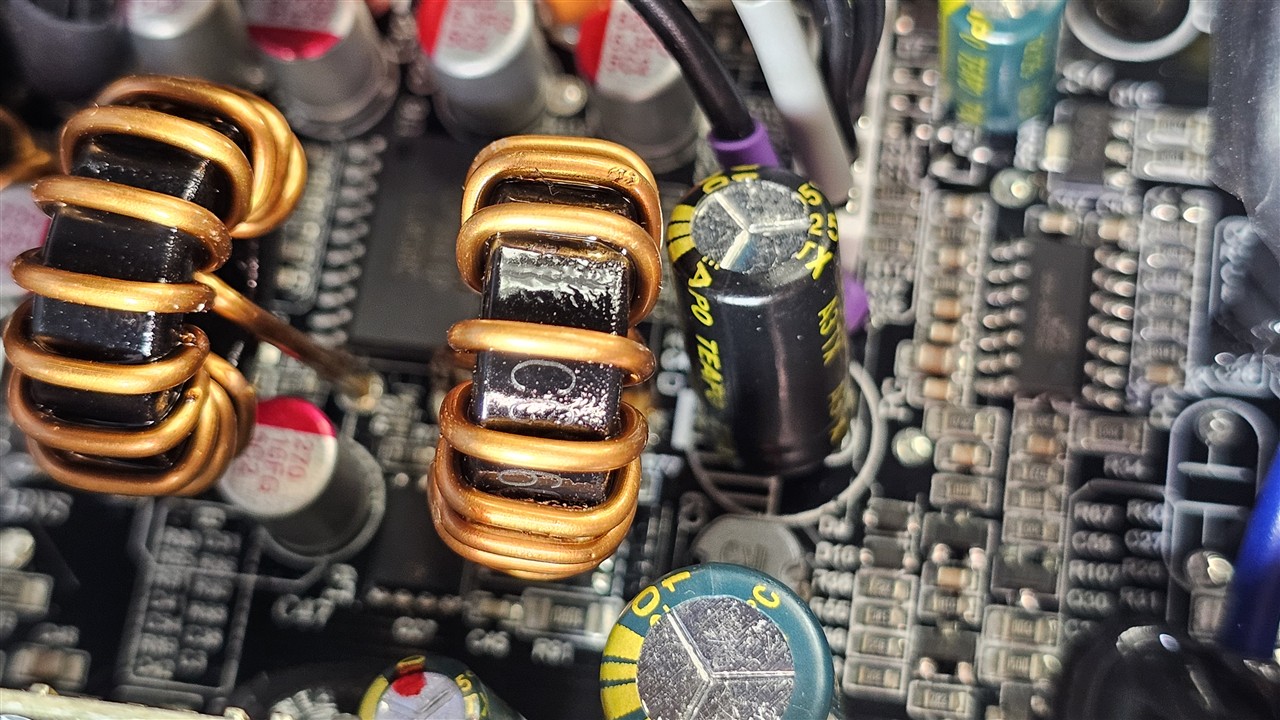

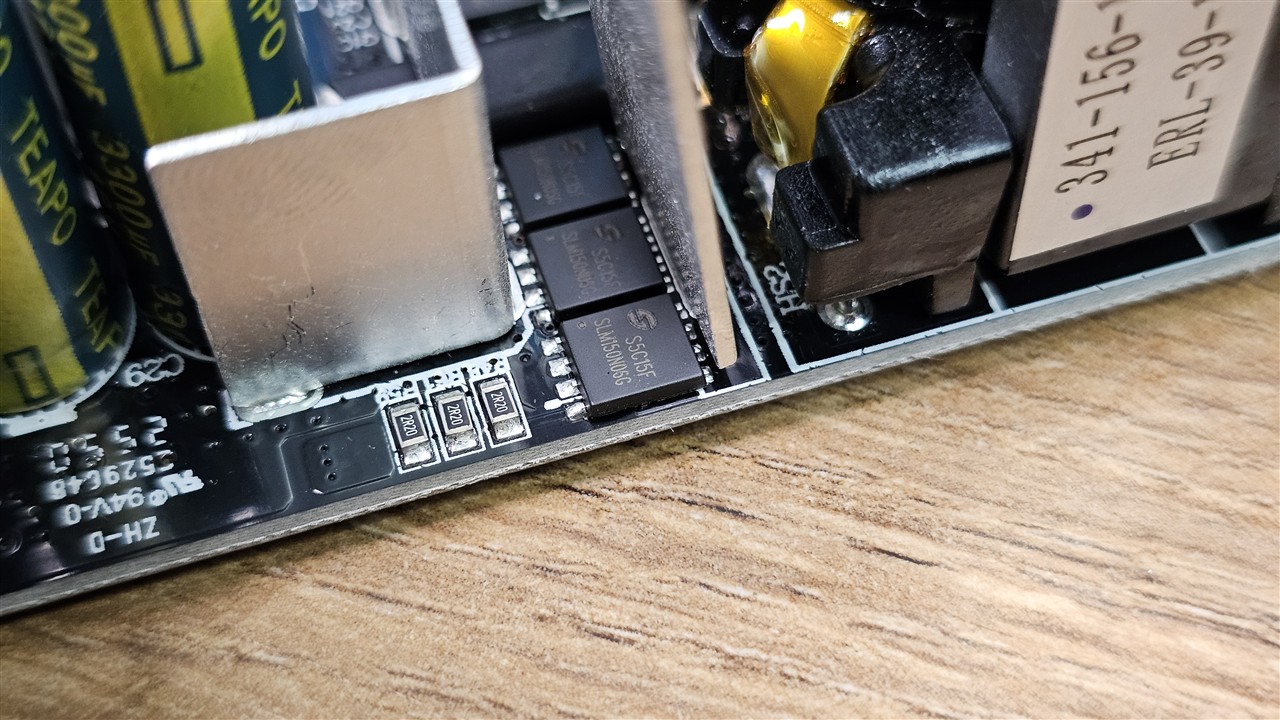

| DC-DC | Tranzystory - 4x Rectron Semiconductor RMN3N5R0DF (30 V, 19,7 A @ 100 °C, Rds(on): 5 mΩ) PWM kontroler: uPI Semiconductor uP3861P |

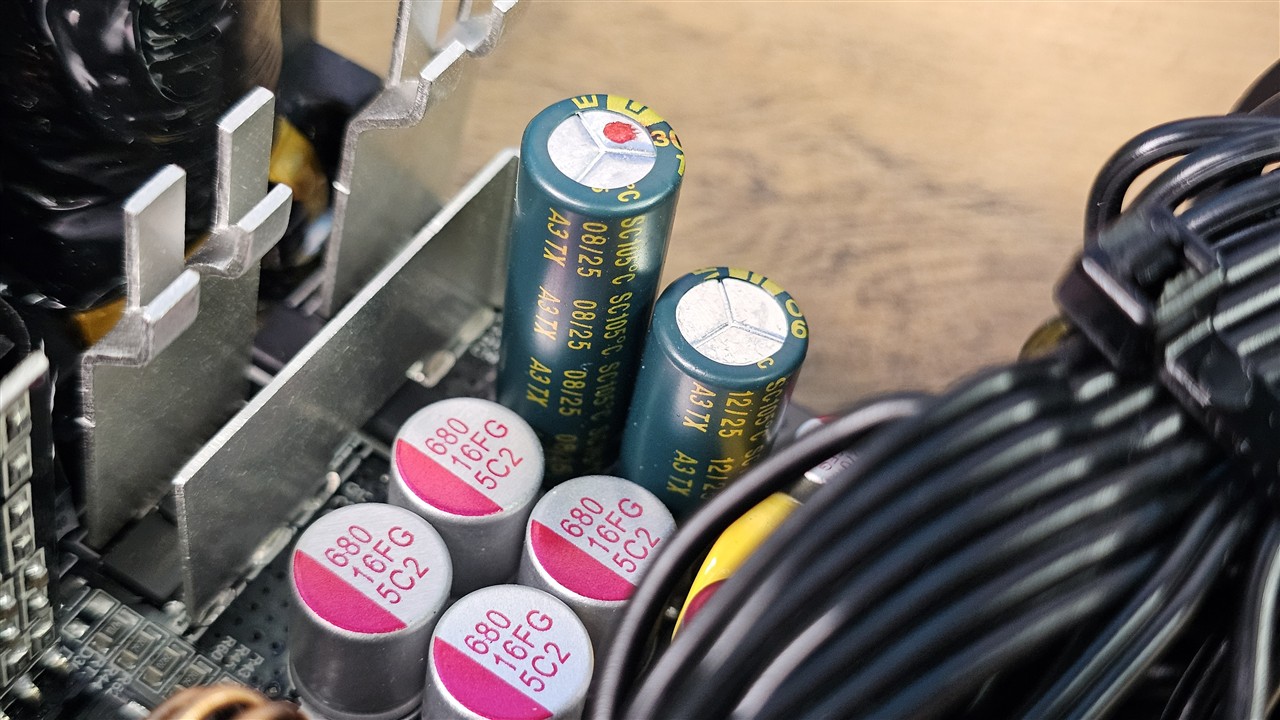

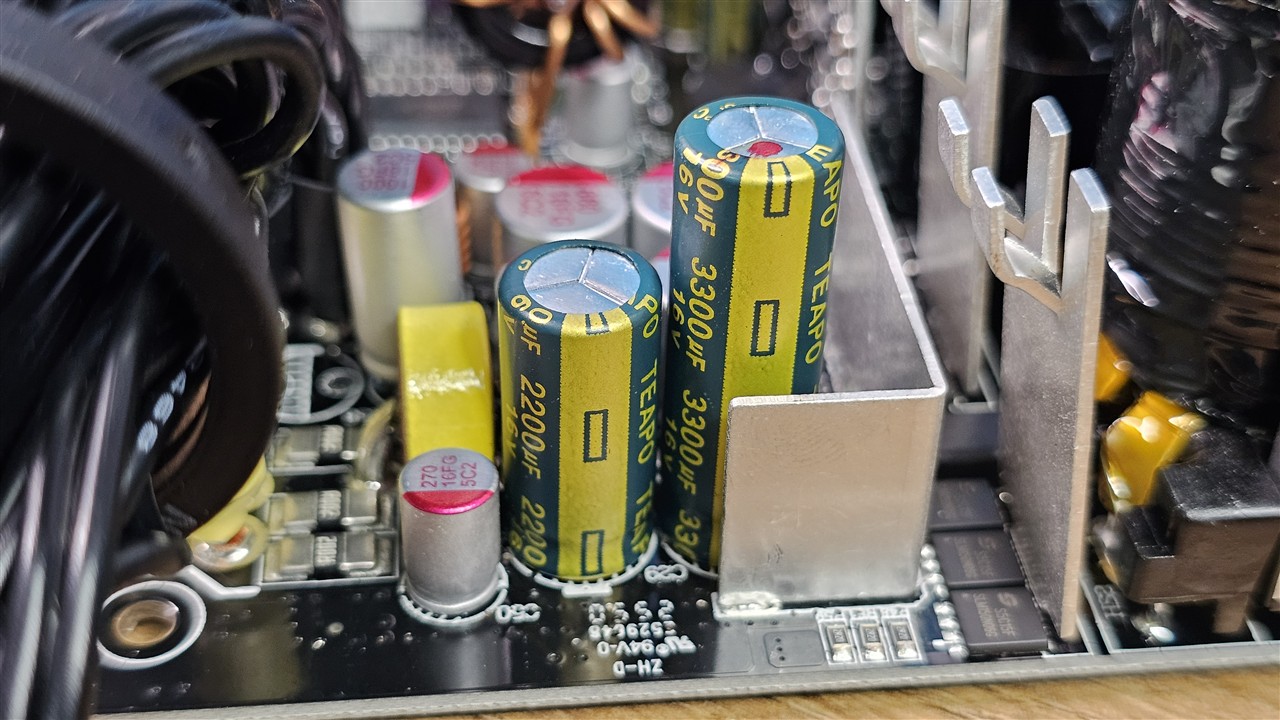

| Kondensatory strona wtórna | Elektrolityczne: 5x Teapo (3000-5000 h @ 105 °C, TX, SC) Aluminiowo-polimerowe: Teapo |

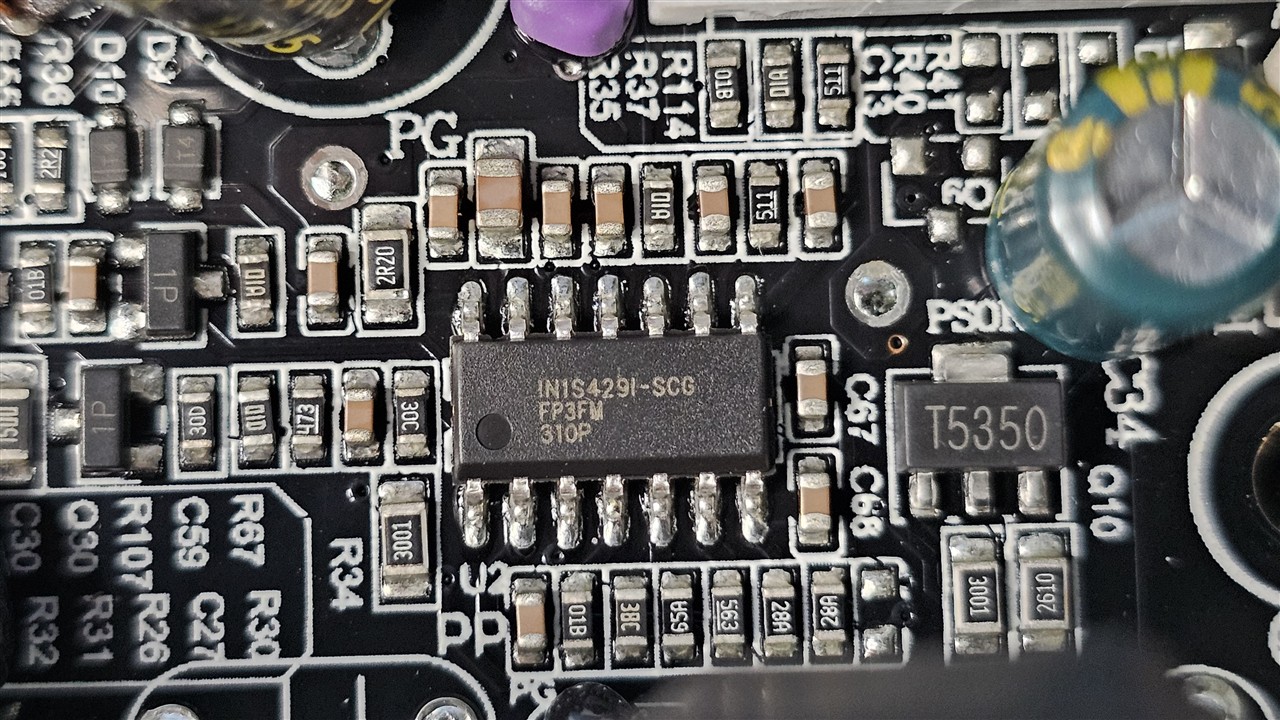

| Układ zabezpieczeń | IN1S429I-DCG |
| Układ chłodzenia | ENDORFY Stratus 10-1106 (120 mm, 12 V, 0,18 A, łożysko FDB) |
| Obwód 5VSB | |

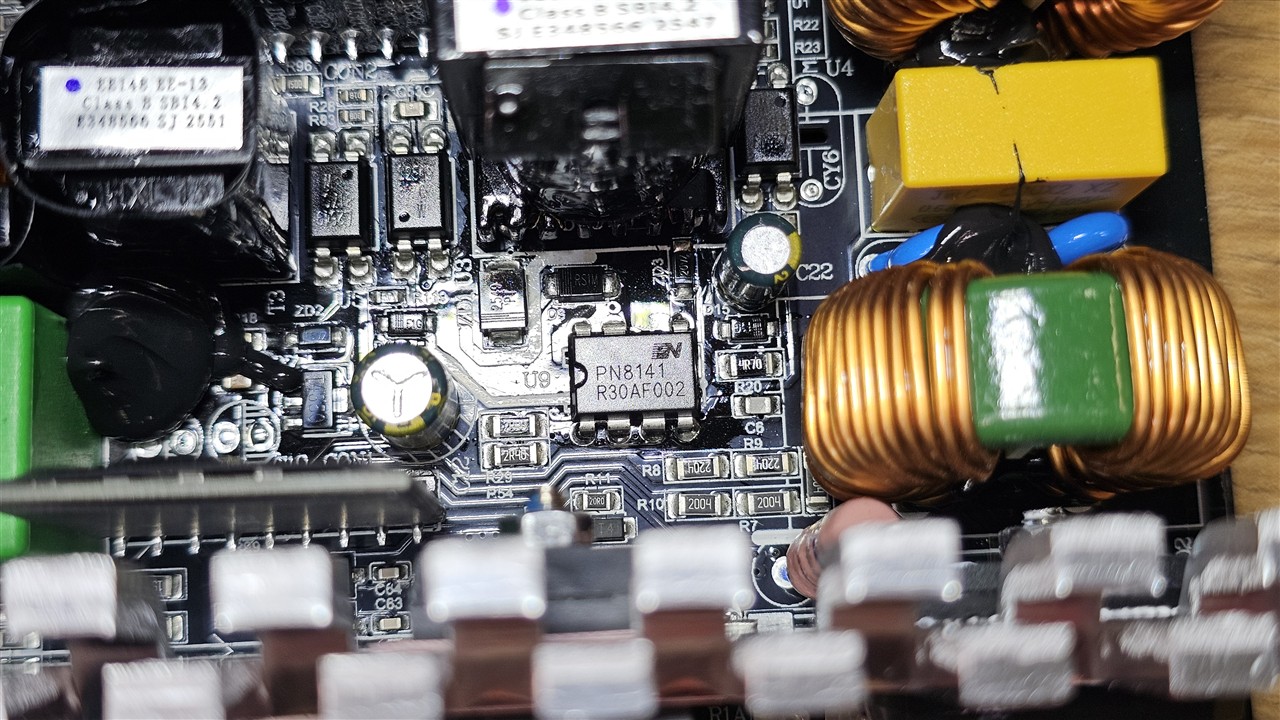

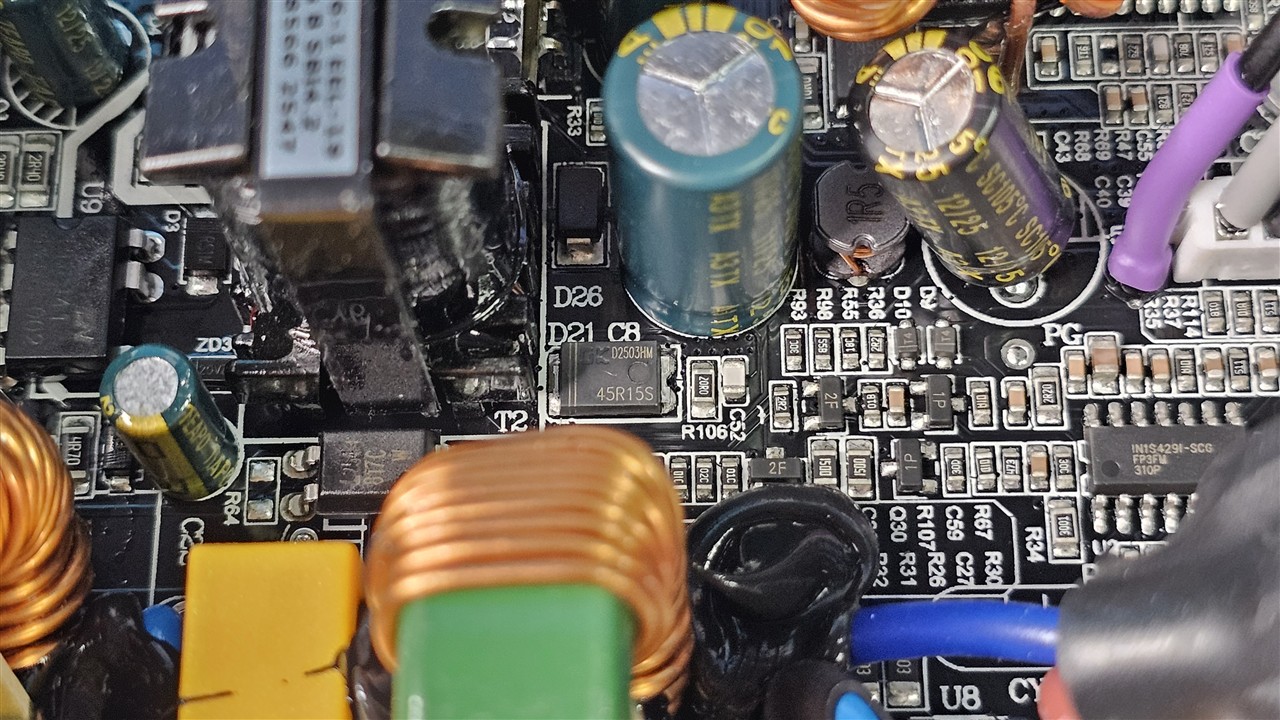

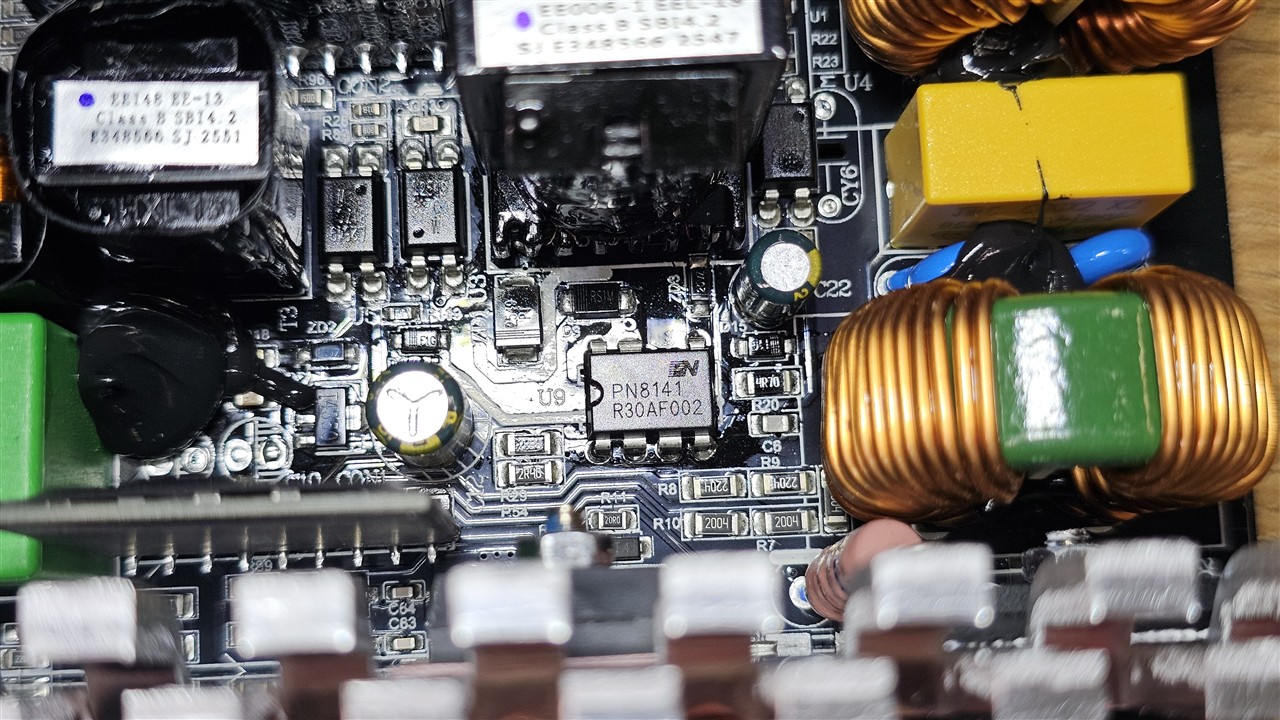

| Tranzystor/dioda/kontroler | Prostownik: Dongke DK45R15S (60 V, 8 A) PWM kontroler: Chipown PN8141 |

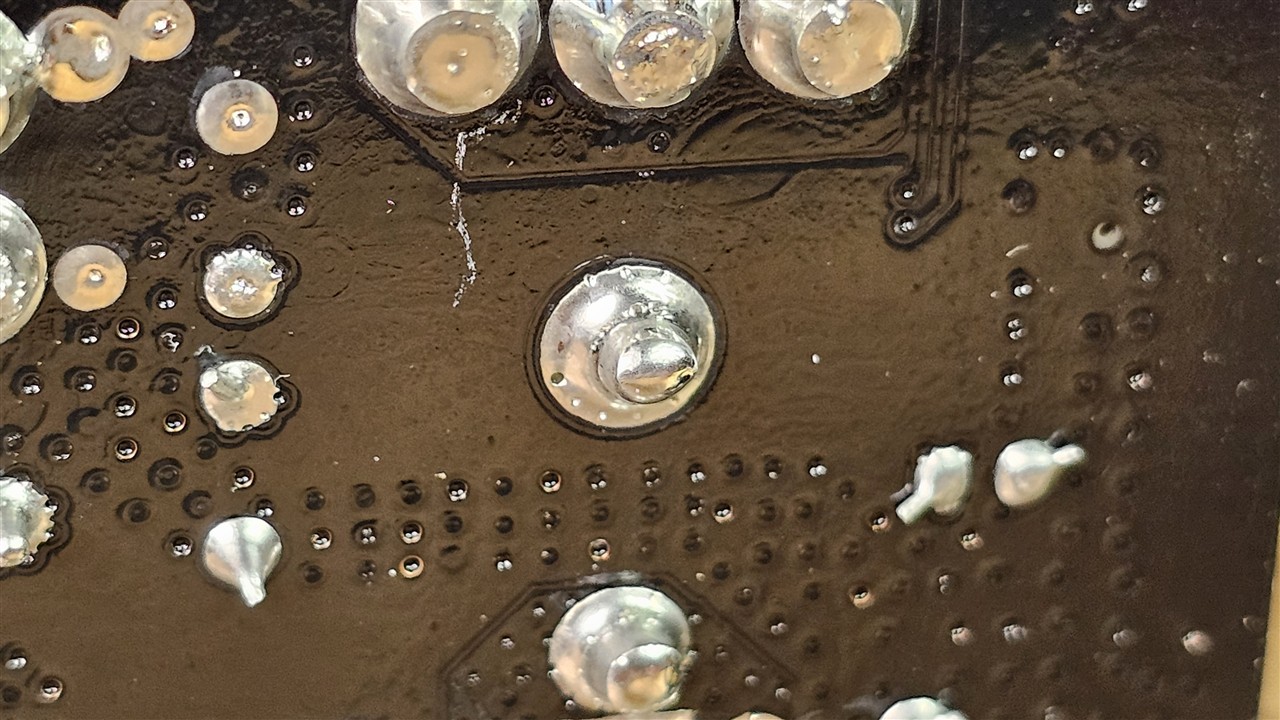

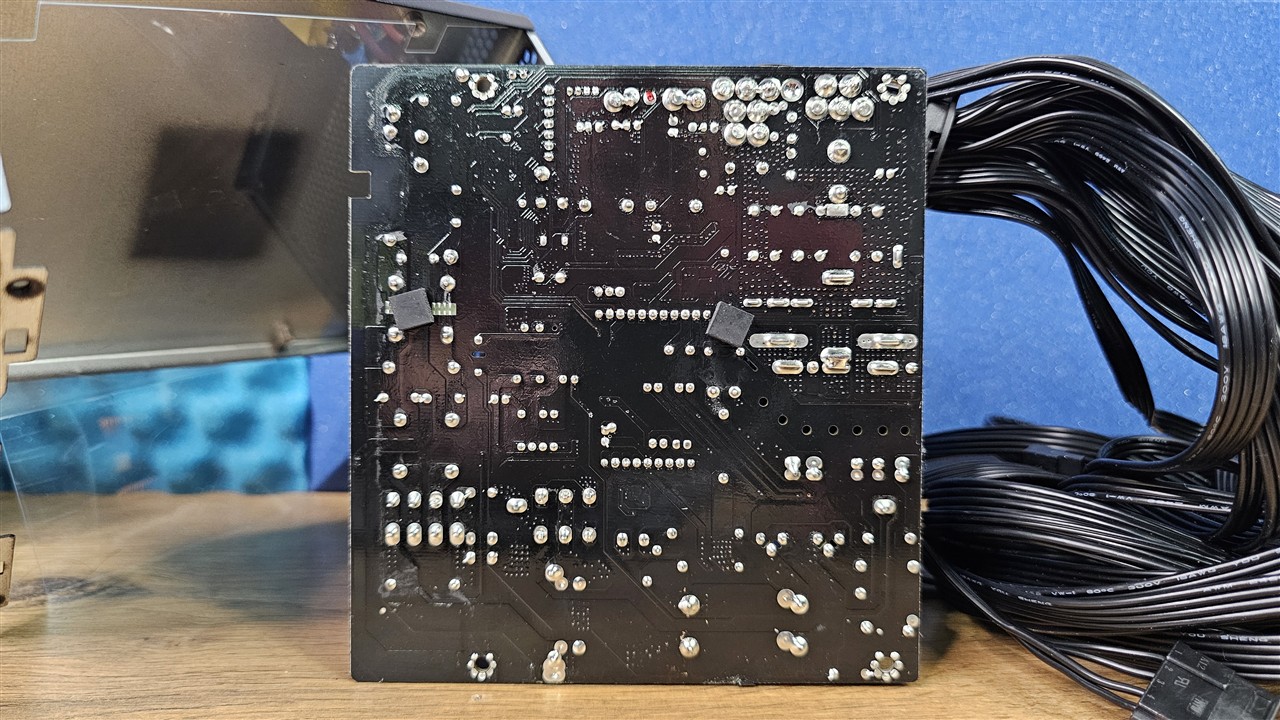

Jakość lutowania wygląda dobrze, a producentem OEM jest Jiumeng.
